Универсальный кабель питания от USB Type-C PD: обзор варианта на все случаи жизни

Продолжаю тестирование полезных кабелей на все случаи жизни. На этот раз — интересная модель с переключателем напряжений и с приличным выходным током/мощностью (около 3 Ампер или 65 Вт). Кабель продается в комплекте с набором адаптеров, которые подойдут для подключения широкого спектра устройств и гаджетов.

Характеристики

Внешний вид и комплектация

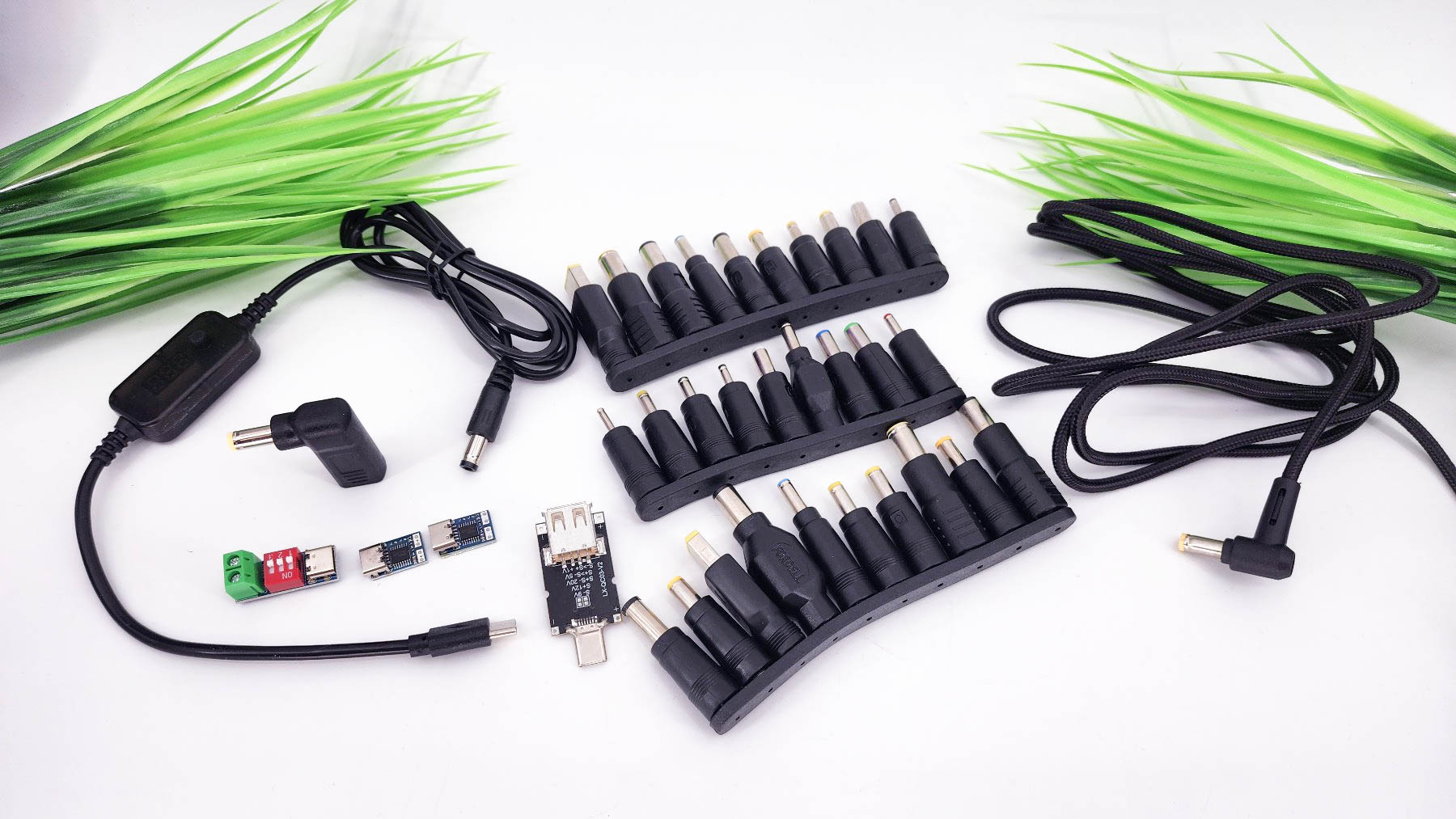

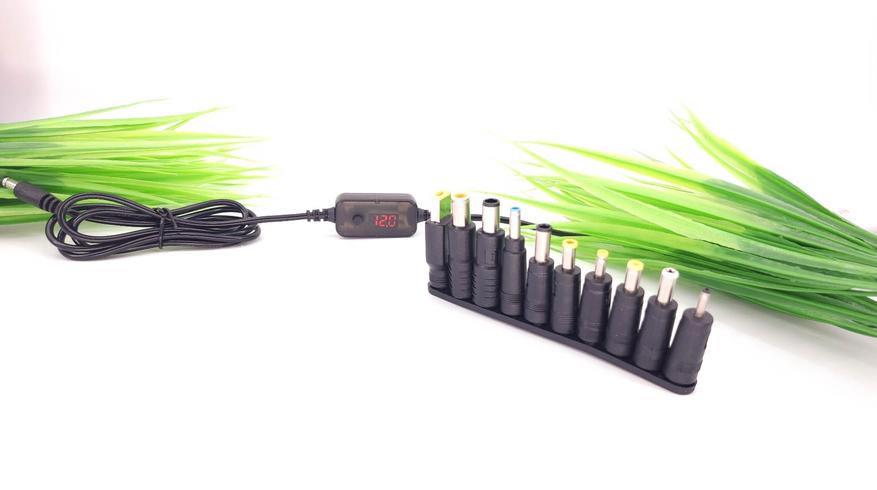

Давно хотел заменить лабораторный источник чем-то портативным и недорогим. На помощь пришел вот такой кабель со встроенным PD-триггером и возможностью переключения напряжений. Основное преимущество такого кабеля — это возможность выставить нужное напряжение, подобрать требуемый тип адаптера для подключения, а также работа от повербанков (портативных аккумуляторов с USB-выходом). Так как внутри нет DC-DC преобразователя, такой кабель не имеет потерь на преобразование и позволяет передавать до 60-65 Вт мощности. Это вполне подходит для работы с ноутбуками. Подобрать нужный адаптер можно из штатного набора или использовать сторонний с соответствующим коннектором. Всего в наборе было 8 популярных типоразмеров адаптеров, но бывает и расширенный набор на 34 адаптера. Кстати есть интересный вариант с выходом на винтовой клеммник — такой адаптер можно использовать непосредственно для DIY и самоделок — хоть р/у машинки в поле заряжай/проверяй.

Коннекторы и адаптеры

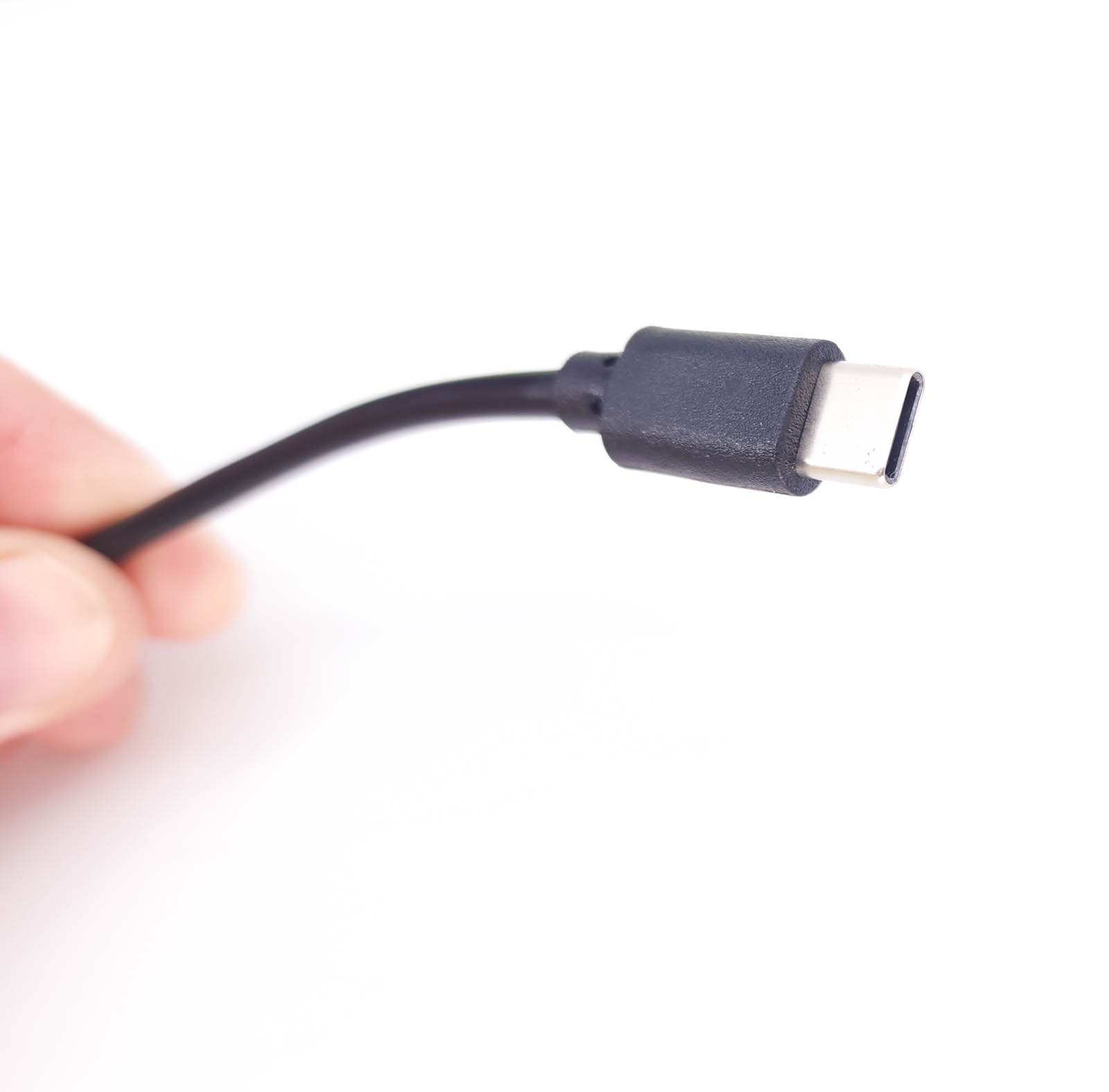

Еще раз сделаю акцент на самом кабеле, с помощью которого получается питание. К внешнему источнику напряжения кабель подключается с помощью USB-C разъёма (на фото). Сам источник должен не просто иметь выход USB, но и поддерживать нужные протоколы, позволяющие переключать напряжения. Если говорить о стандарте PD3.0, то это сетка напряжений от 5 до 20 Вольт. Сила тока (а равно и выходная мощность) ограничены самим источником питания. Правда и кабель имеет ограничение в максимальные 3.25 Ампера (65 Вт максимально), но этого достаточно для бюджетных и офисных ноутбуков. С другой стороны кабеля (выход кабеля) установлен круглый коннектор типа DC5525.

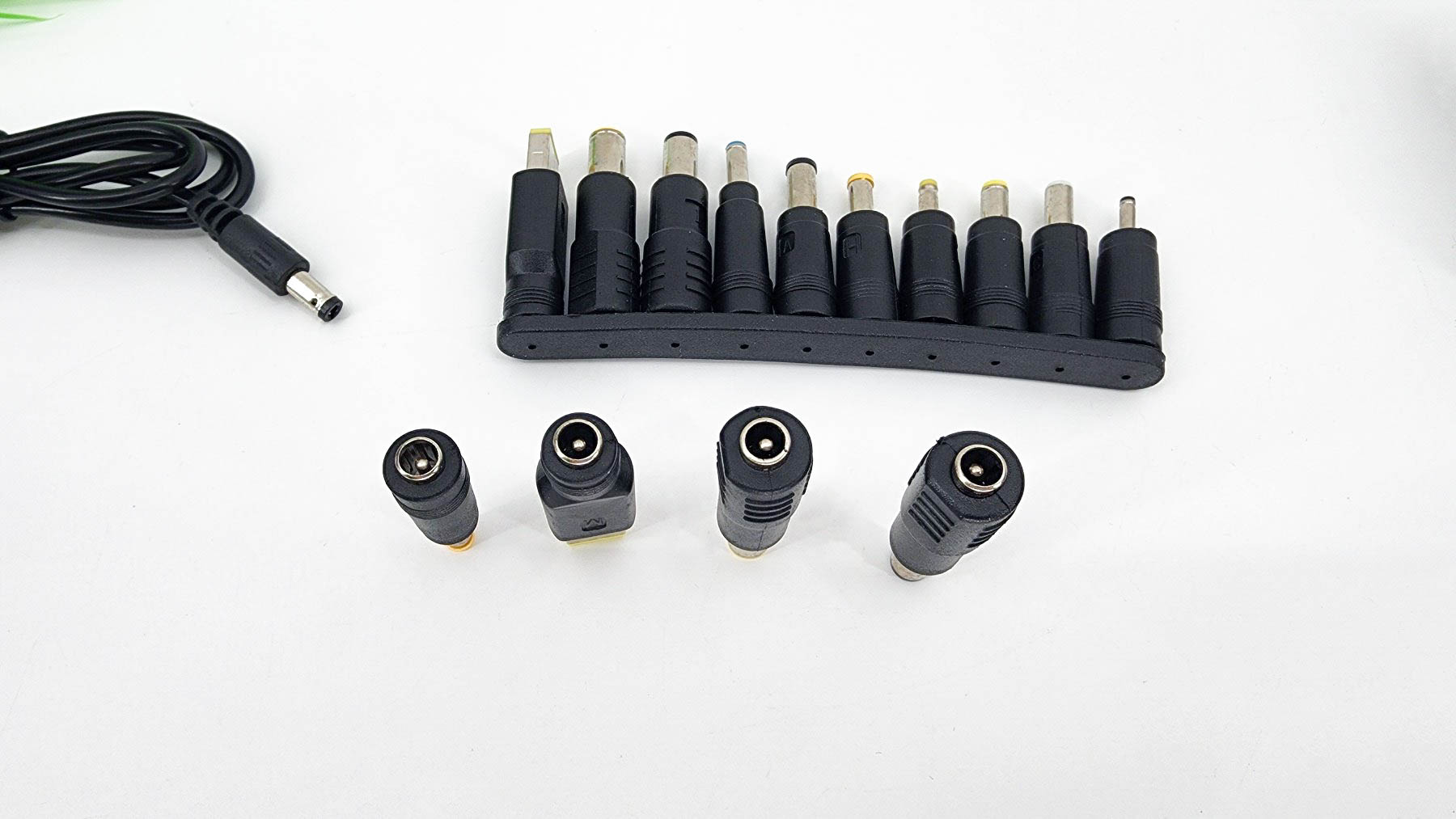

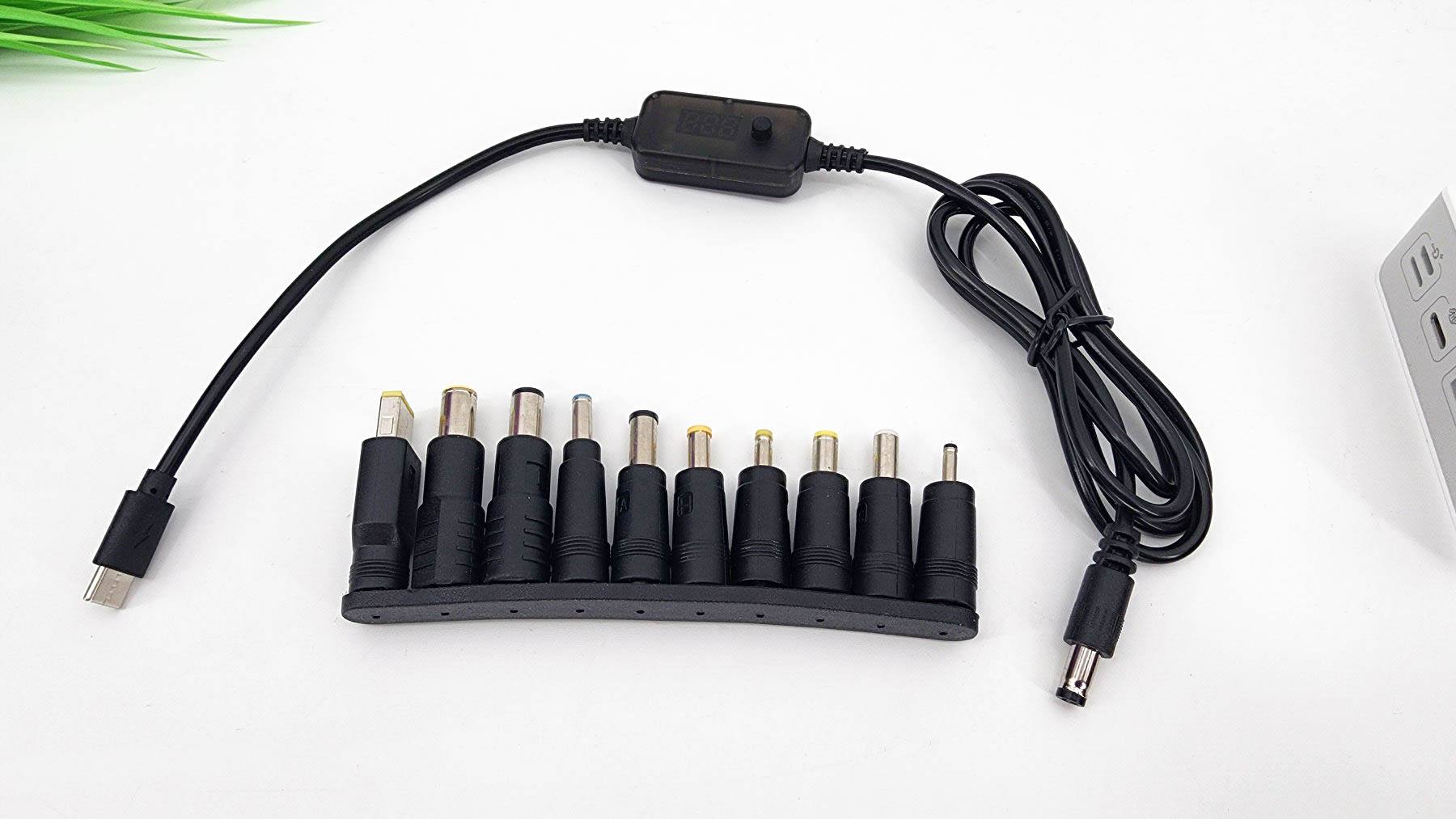

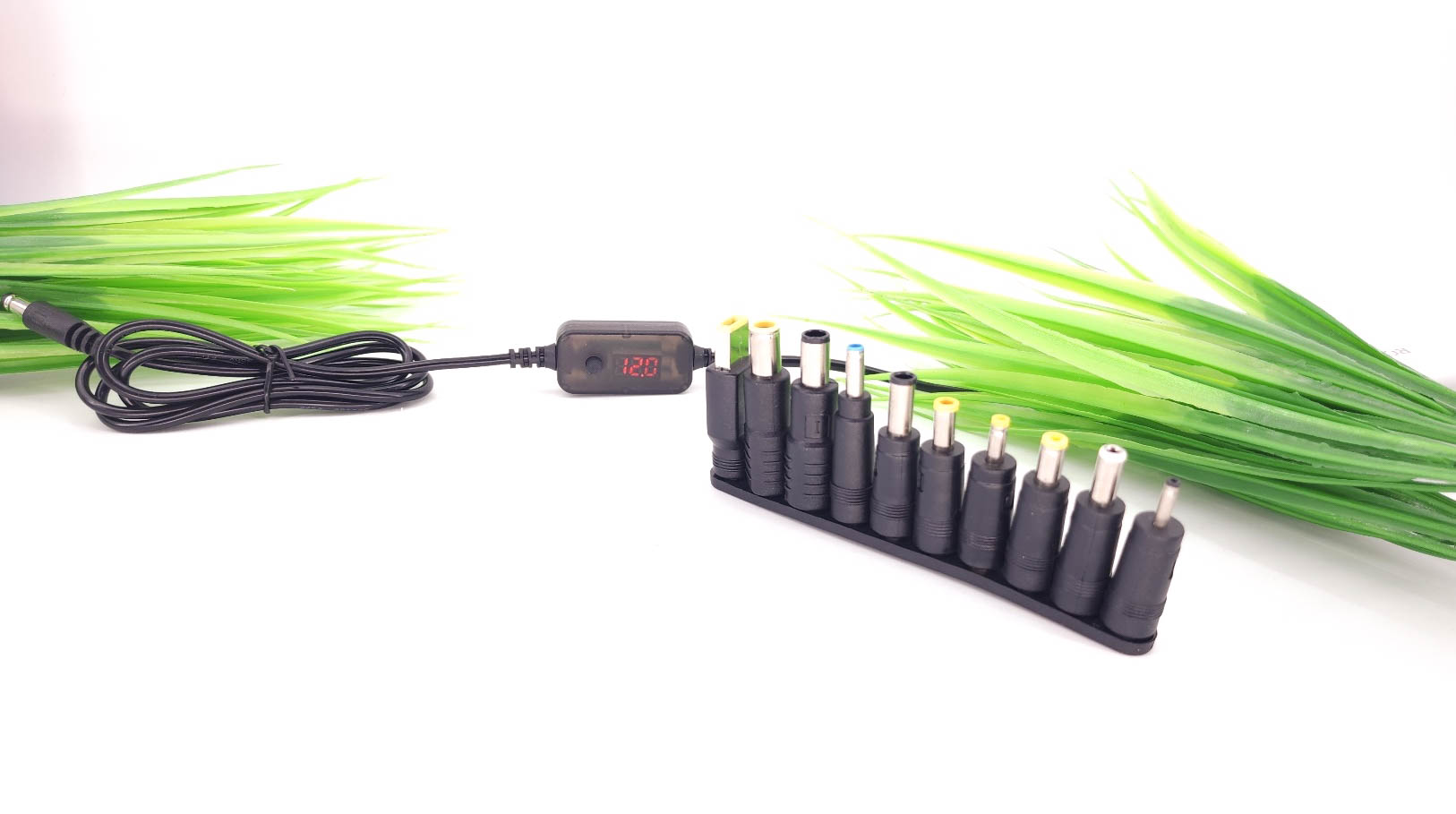

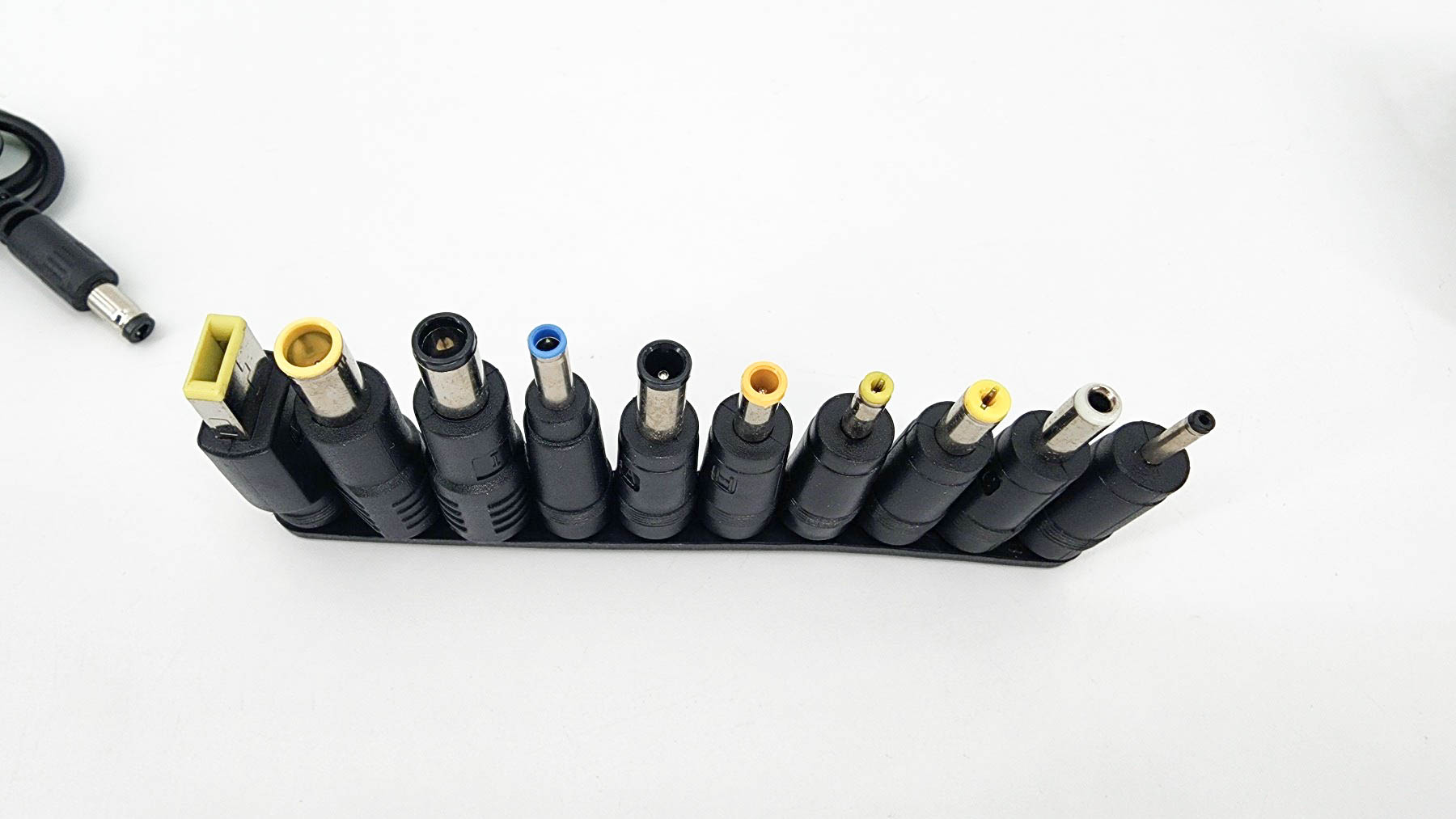

Использовать кабель можно напрямую с теми устройствами, которые оснащаются гнездом DC5525. Если тип гнезда отличается, то можно применить один из переходников, которые поставляются в наборе вместе с кабелем. На выбор сразу восемь типоразмеров, популярных форматов. Я практически без проблем подбираю нужный из этого набора. За редким исключением попадаются малоиспользуемые типоразмеры входов питания на устройствах, в таких случаях можно выбрать расширенный набор адаптеров.

Дисплей и кнопка

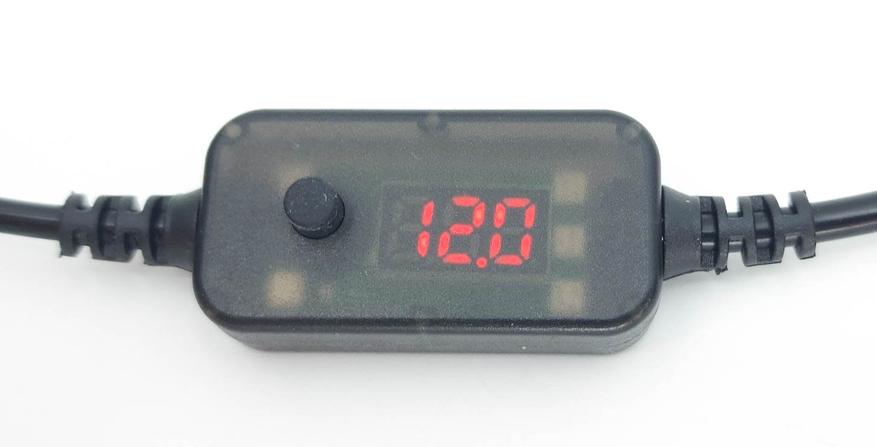

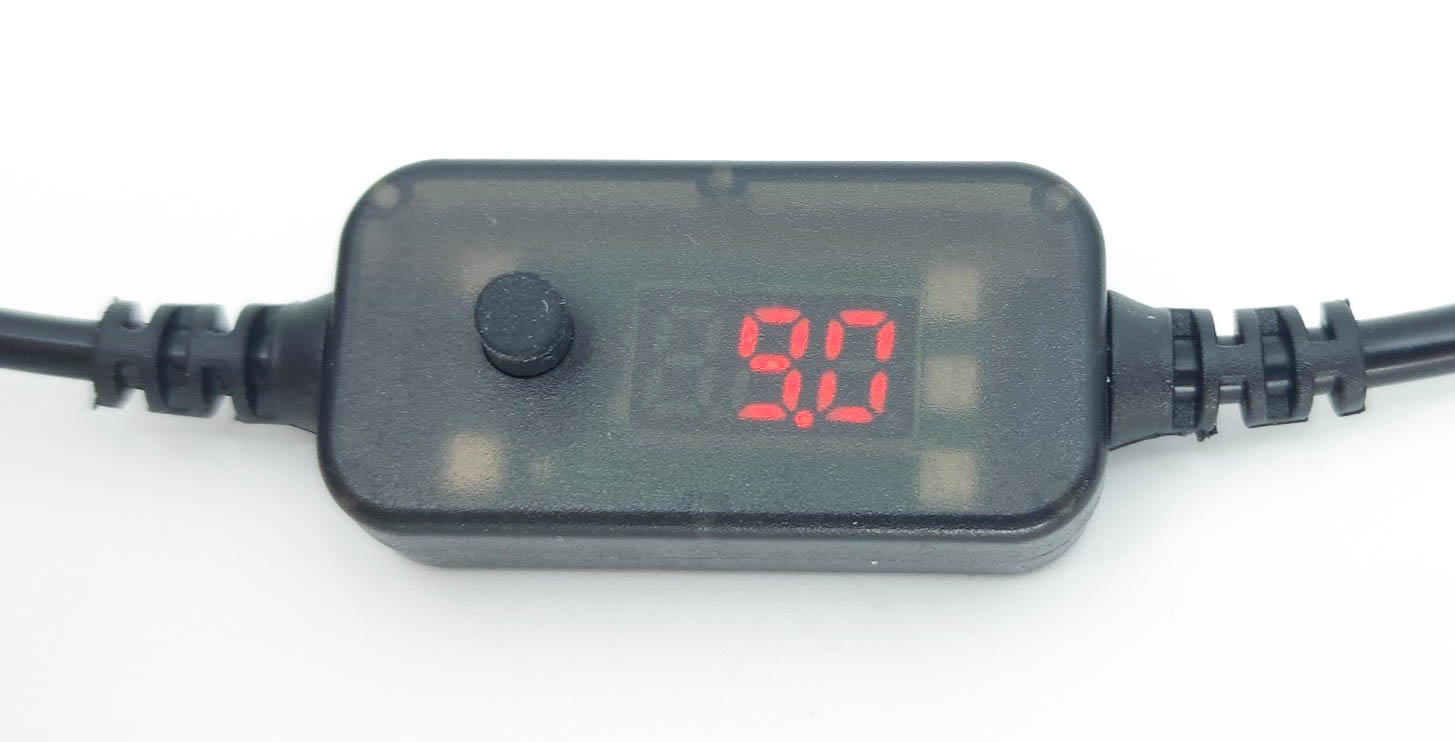

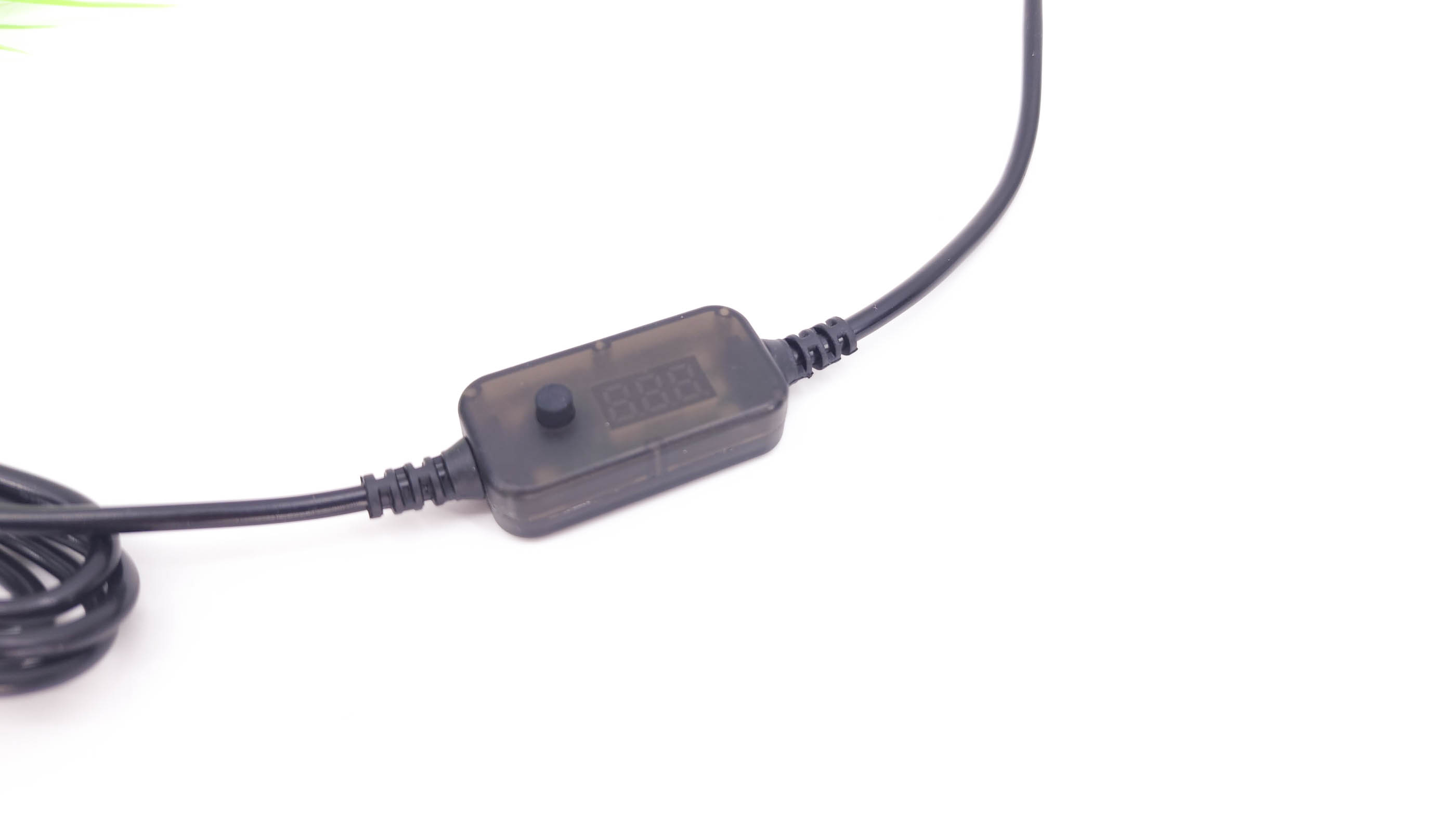

Основной управляющий компонент данного кабеля — это небольшой блок в виде корпуса с дисплеем, расположенным примерно в первой трети кабеля. В корпусе находится дисплей, небольшая резистивная кнопка. Подобное конструктивное решение дает возможность выбирать выходное напряжение, которое будет установлено на источнике питания.

Переключение напряжений

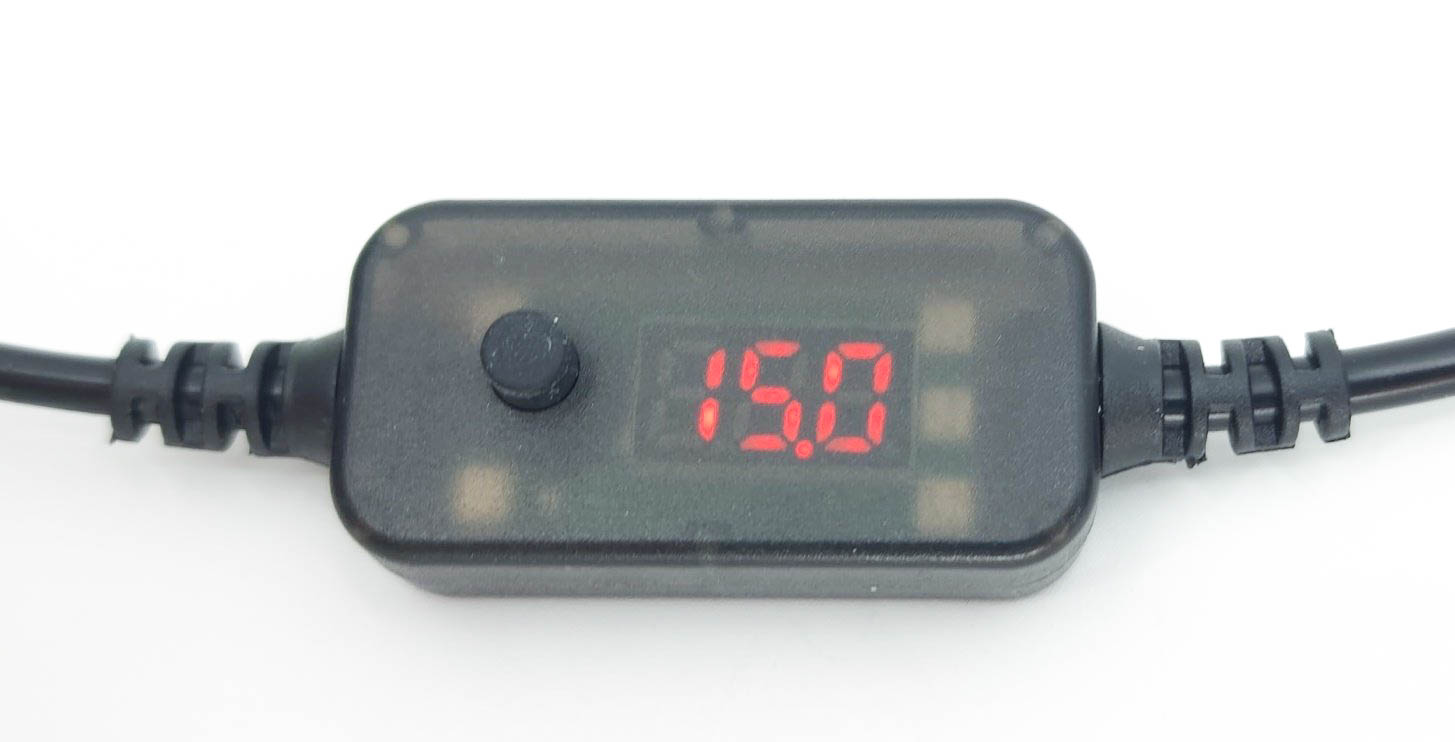

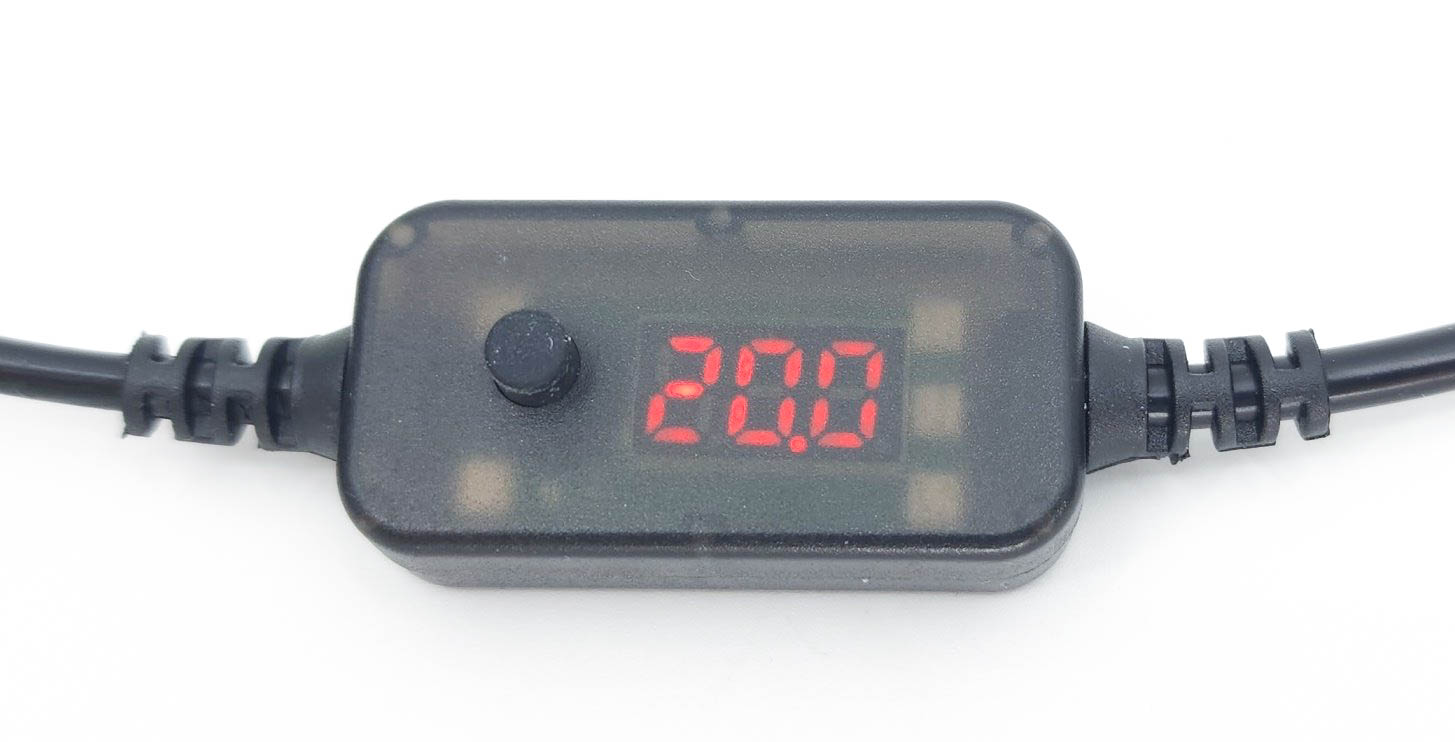

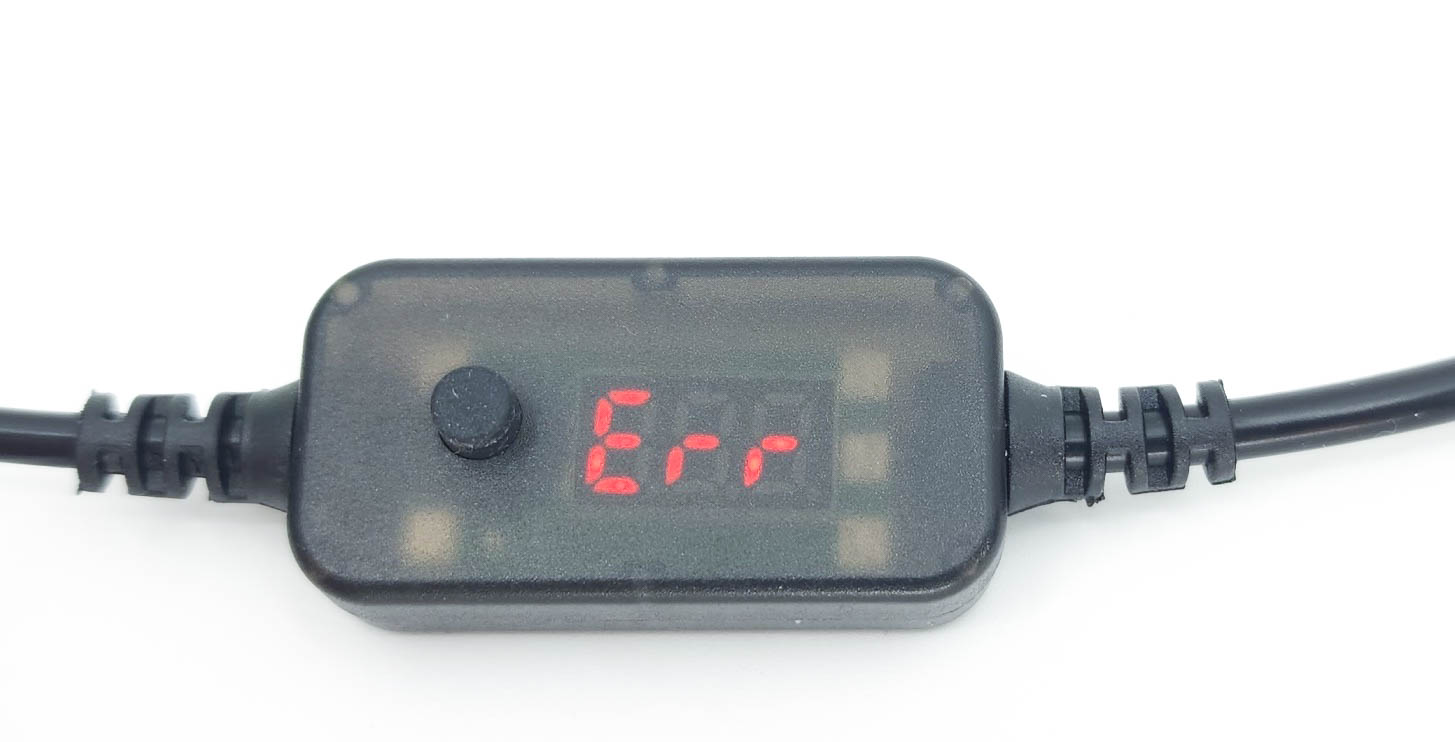

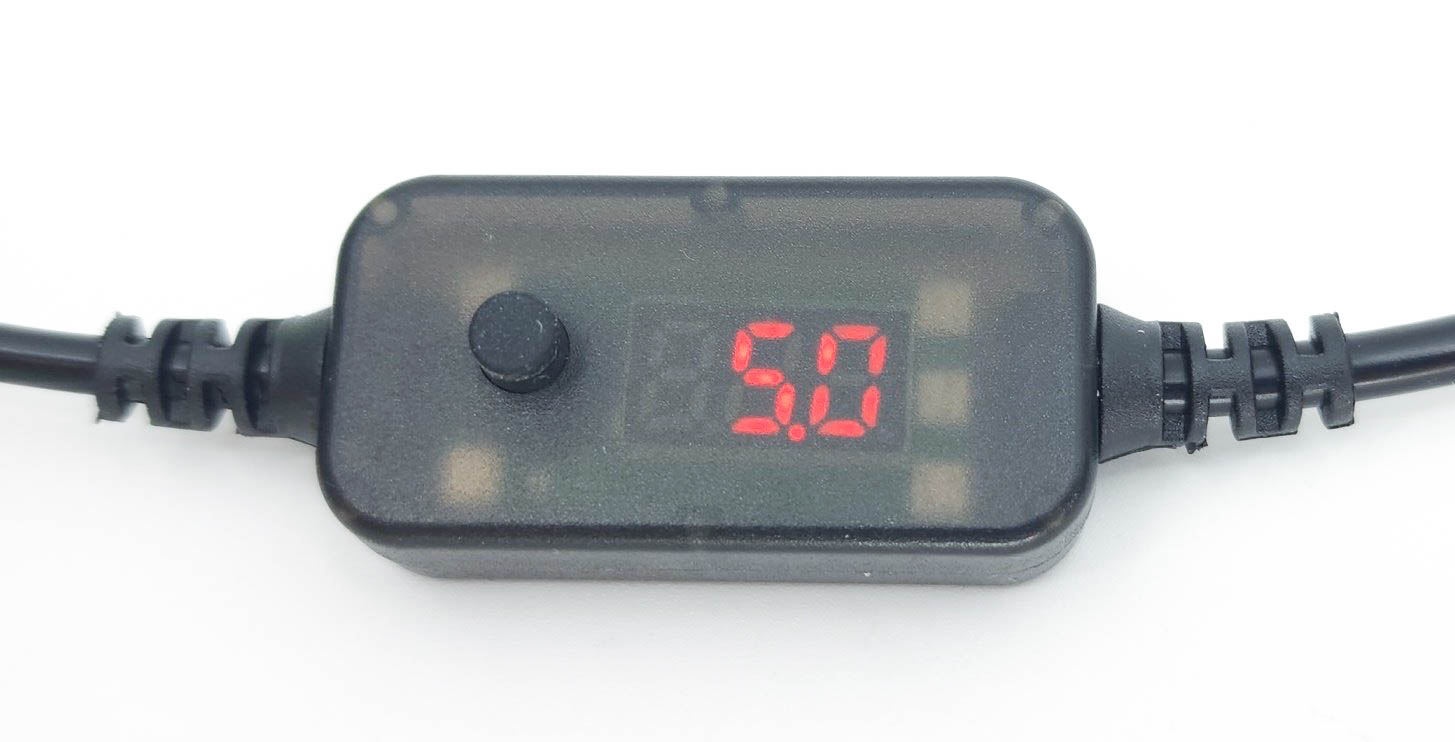

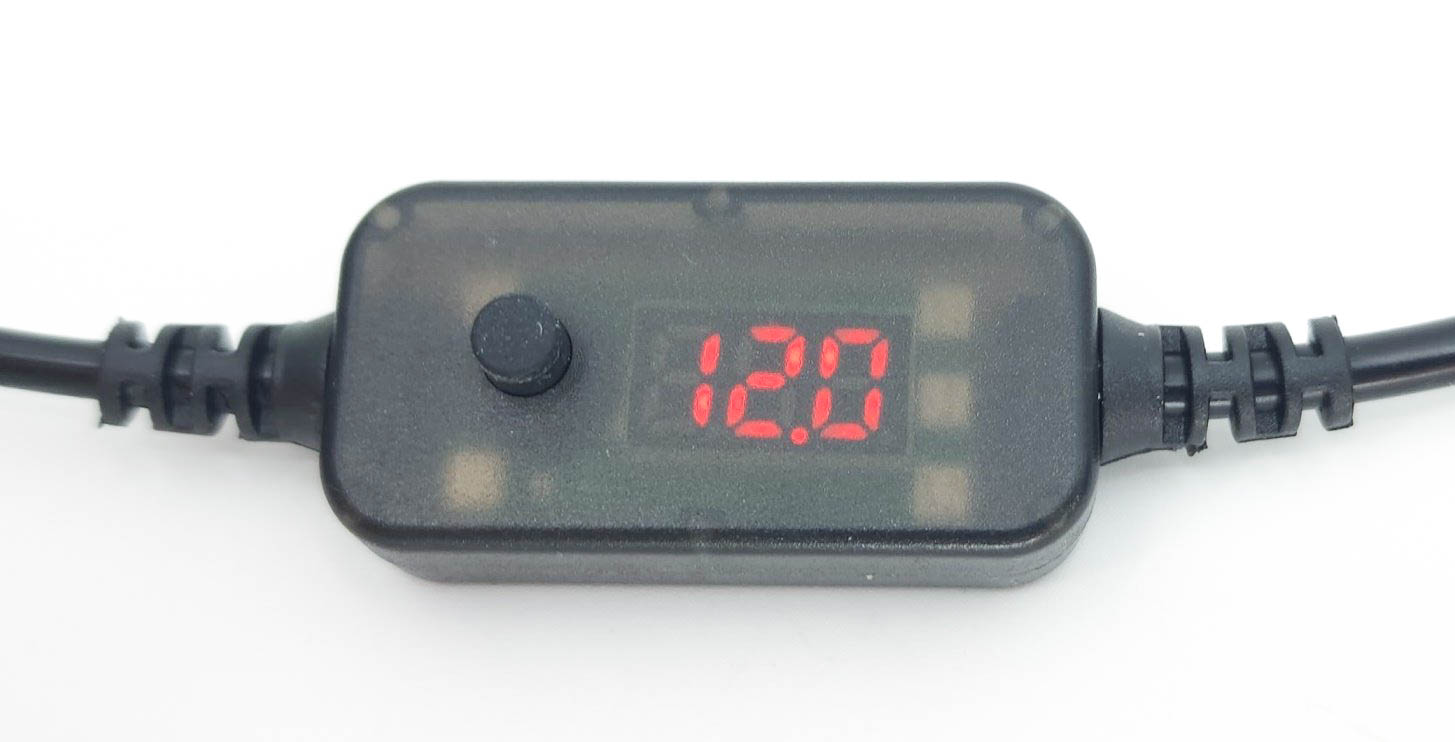

Переключение напряжений выполняется с помощью нажатия на кнопку блока управления триггером. Переключение происходит последовательно по всей сетке, но после паузы повторное нажатие позволяет выполнить отсчет назад. Если источник не поддерживает все виды протоколов, то на сегментном дисплее высвечивается три буквы «Err». В остальных же случаях появляется значение напряжения из сетки от 5 до 20 Вольт.

Разборка корпуса

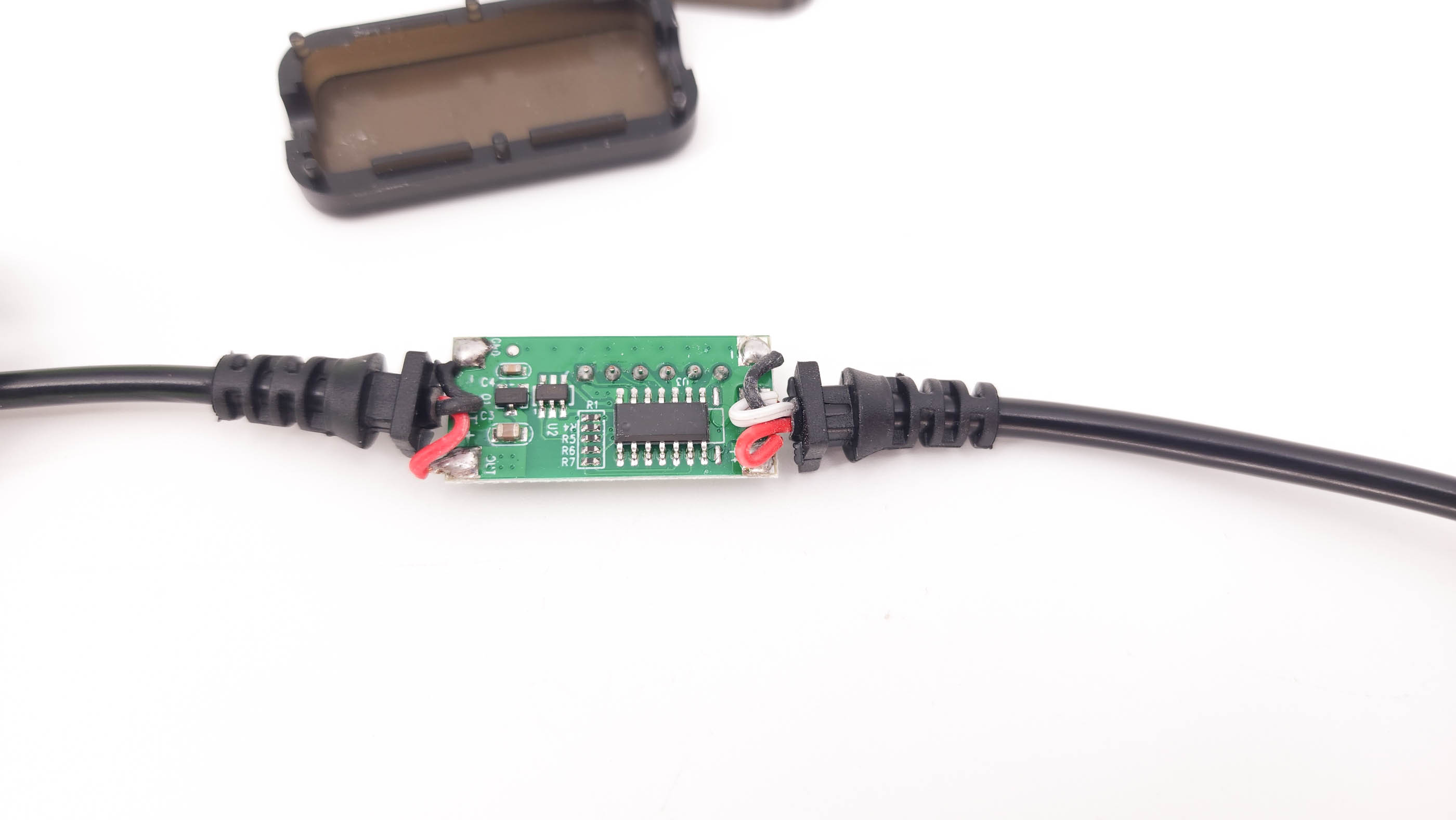

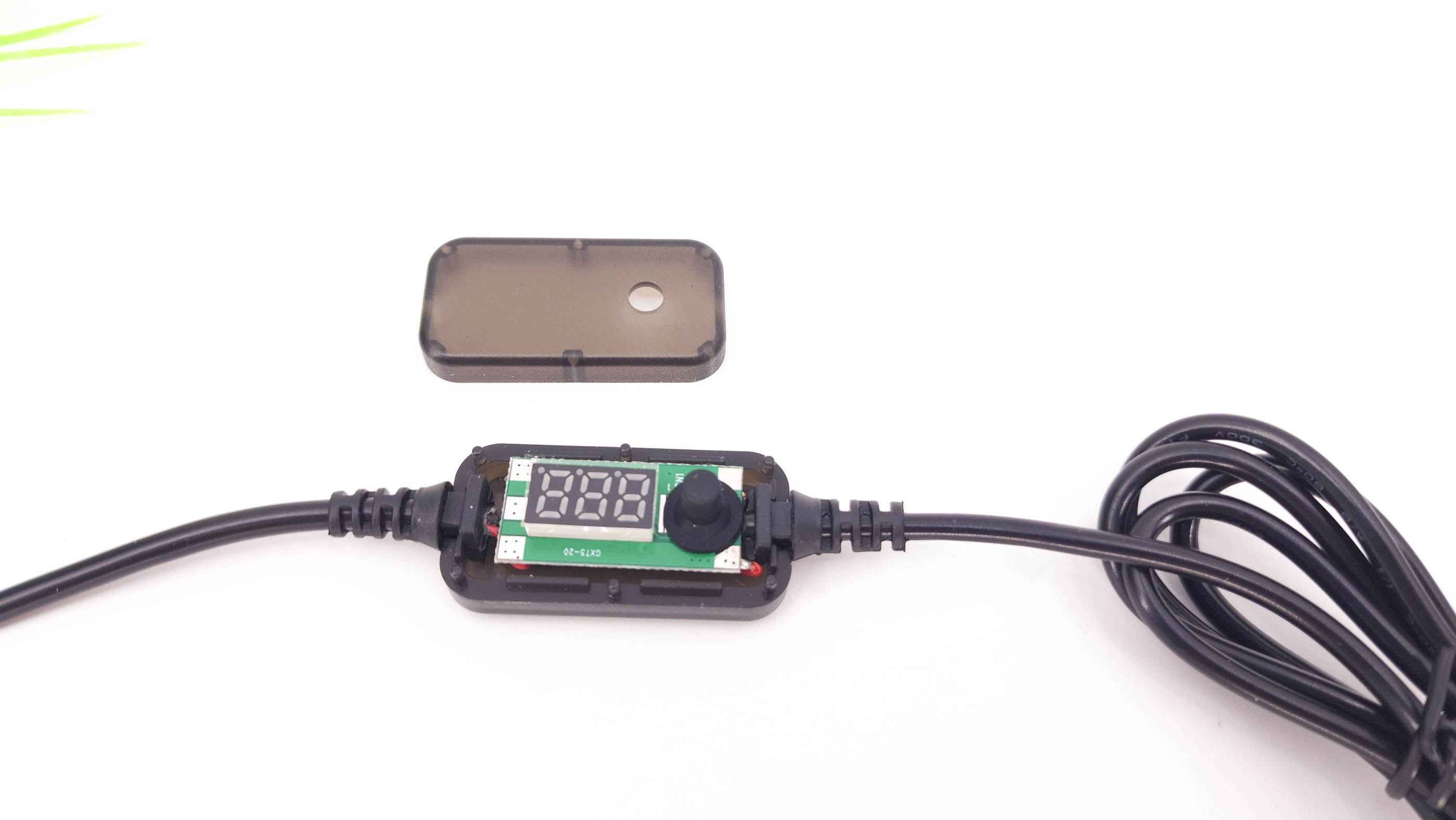

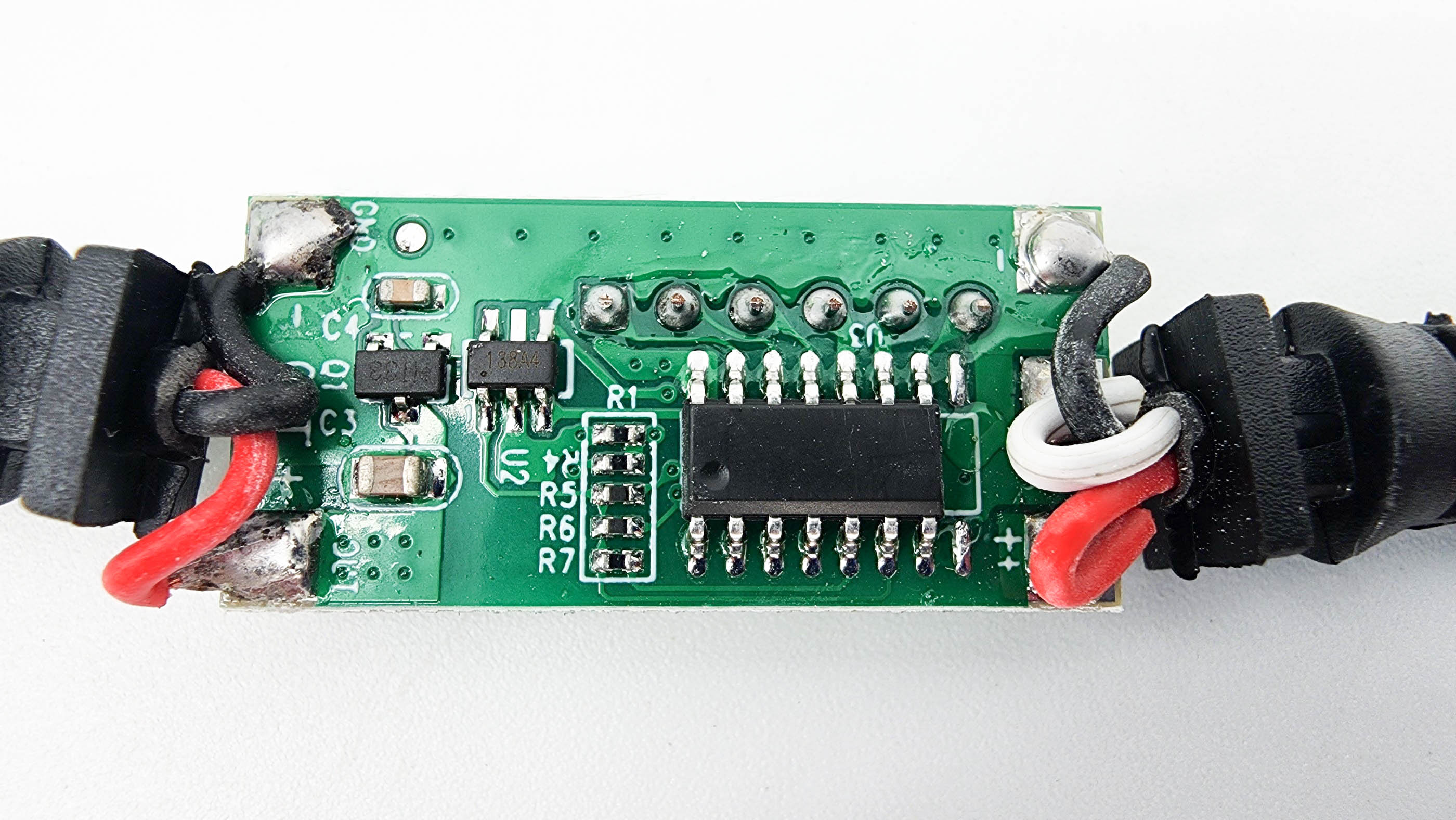

Мне стало интересно, что же находится внутри корпуса этого устройства. Я слегка поддел крышку, она оказалась не приклеена. Внутри находится небольшая печатная плата, трехразрядный сегментный дисплей, и резистивная кнопка. На обратной стороне платы можно наблюдать микросхему-триггер. Маркировки на микросхеме нет, но сам по себе монтаж не особо аккуратный, в том числе присутствуют следы флюса после пайки. Пришлось слегка протереть плату обезжиривателем и закрыть корпус обратно.

Тестирование

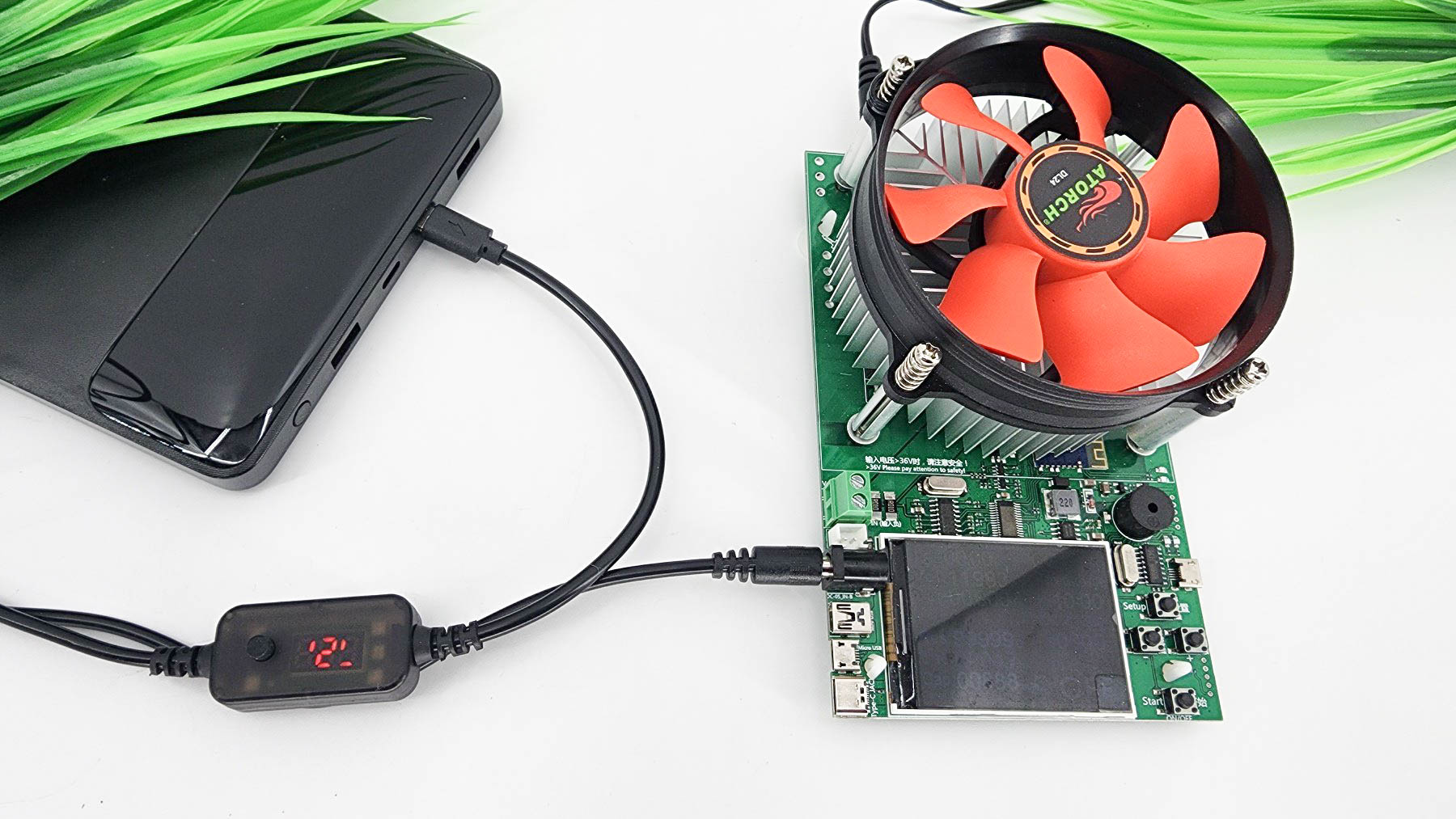

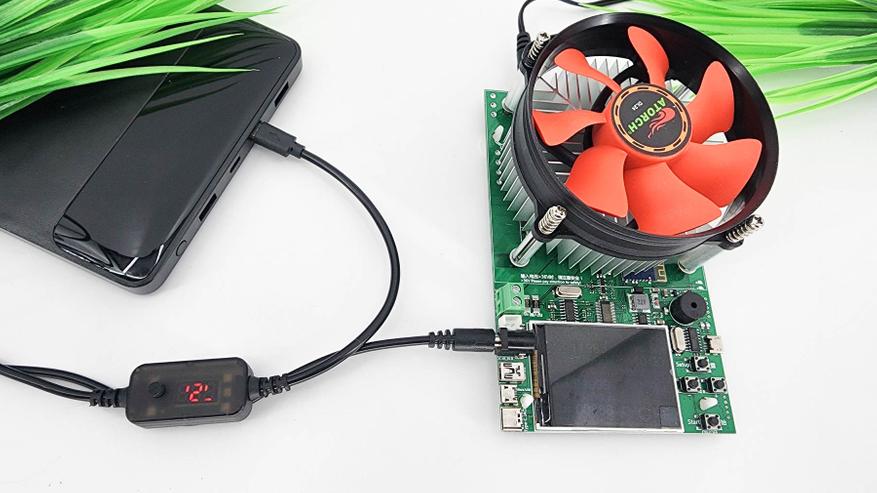

Как и прошлый раз, я проверил работу кабеля на 100-ваттной электронной нагрузке, и было бы интересно сравнить обозреваемый вариант аналогичным способом. Собираю стенд, подключаю. В плане работы с повербанками или с сетевыми зарядными устройствами отличий нет — все корректно работает в пределах возможностей самого провода (до 65 Вт) и с учетом поддержки нужных протоколов.

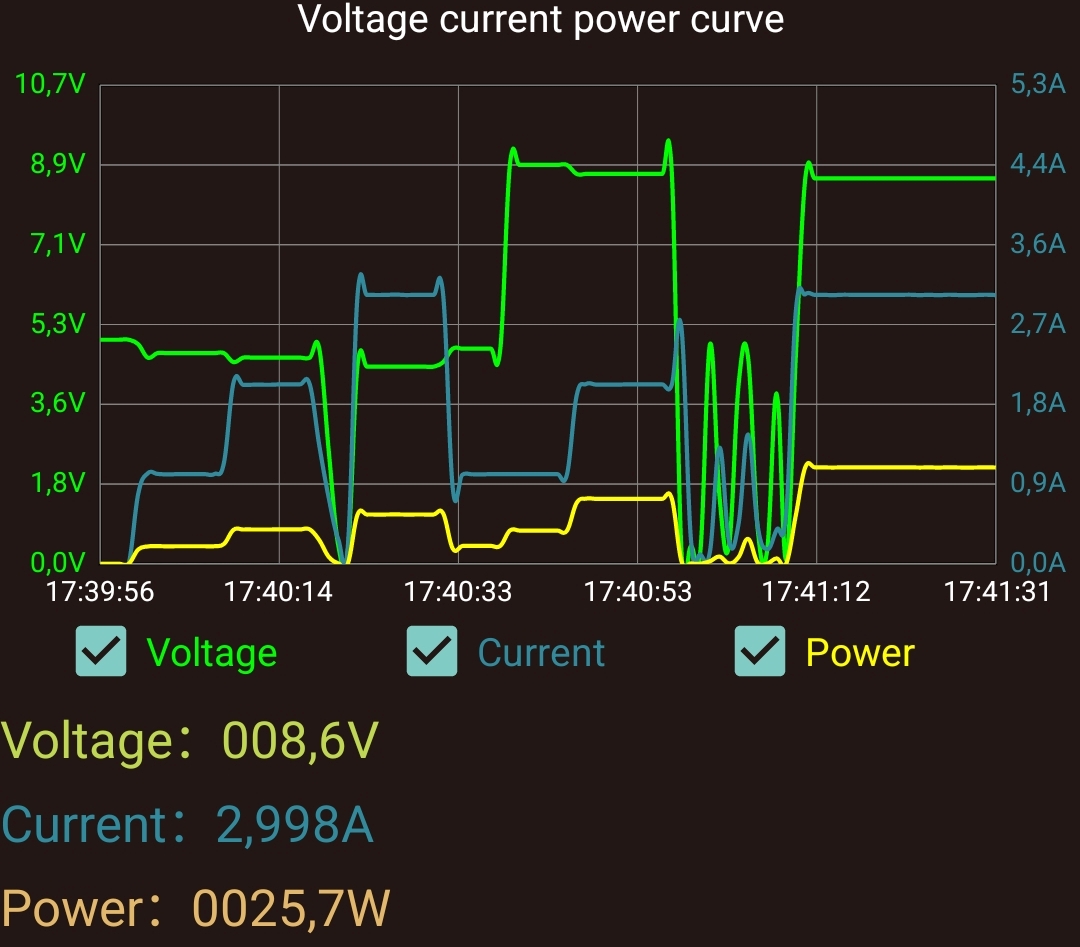

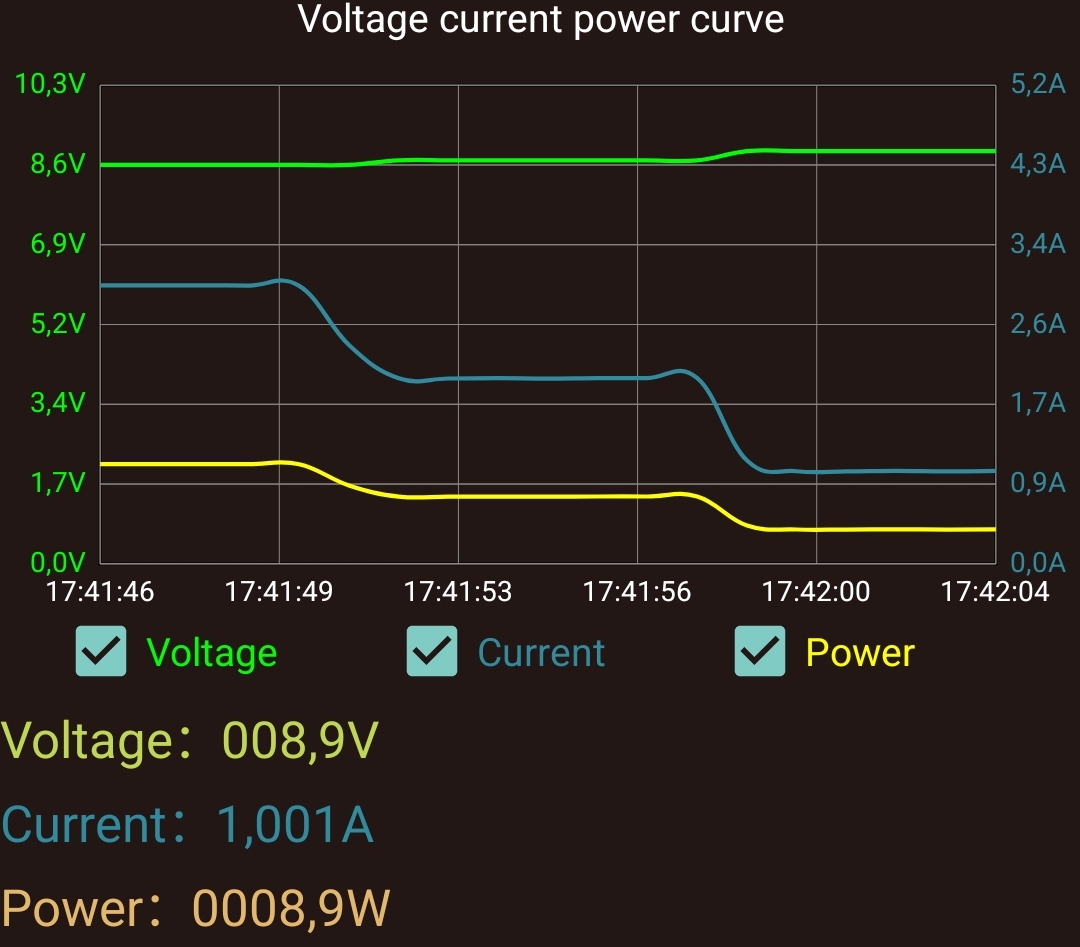

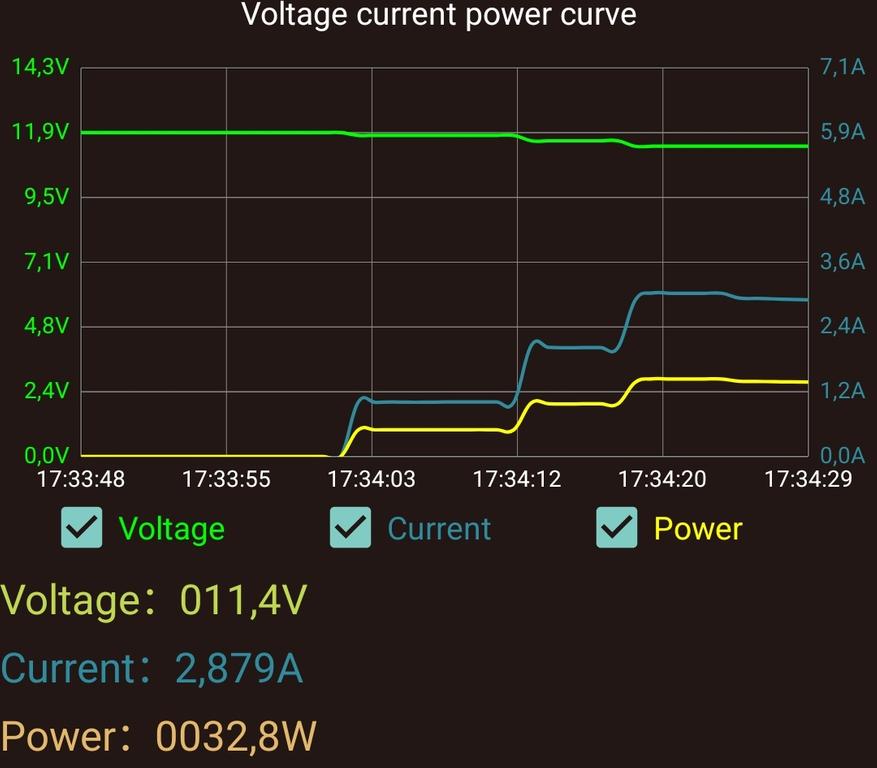

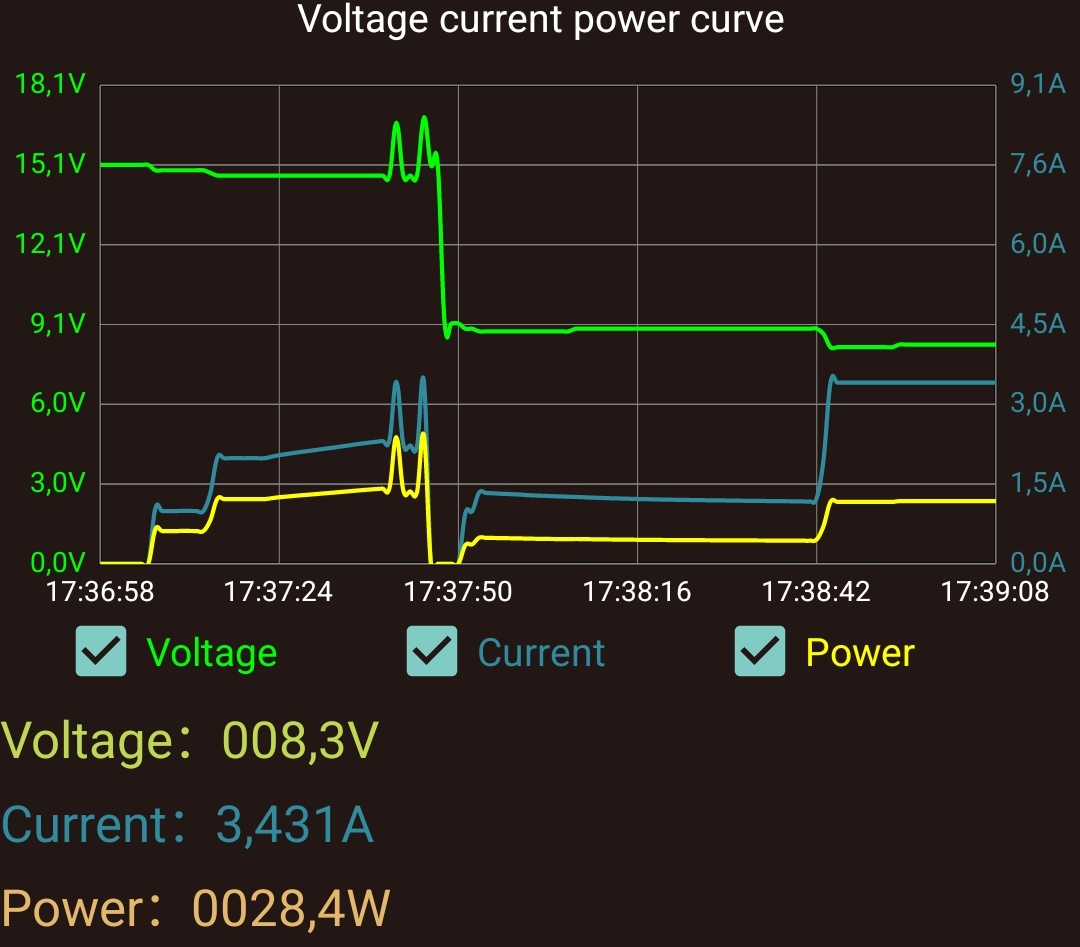

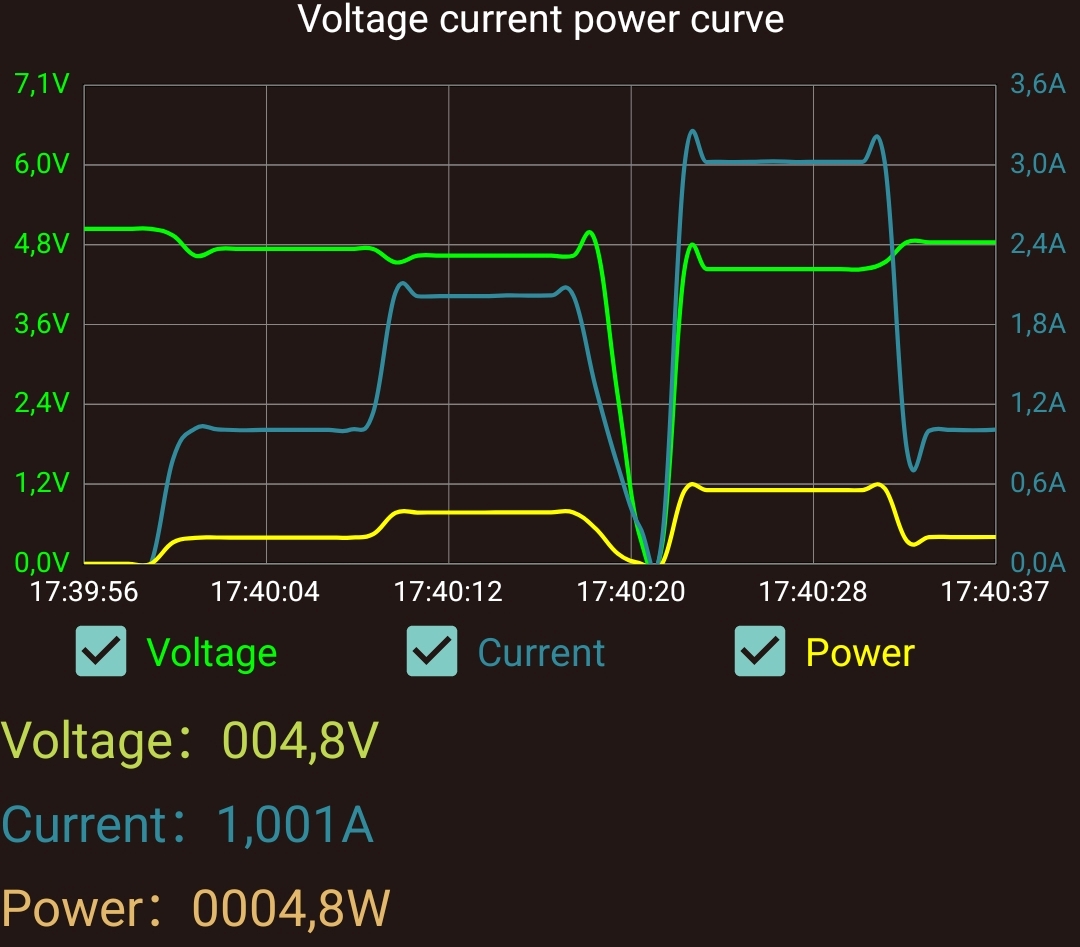

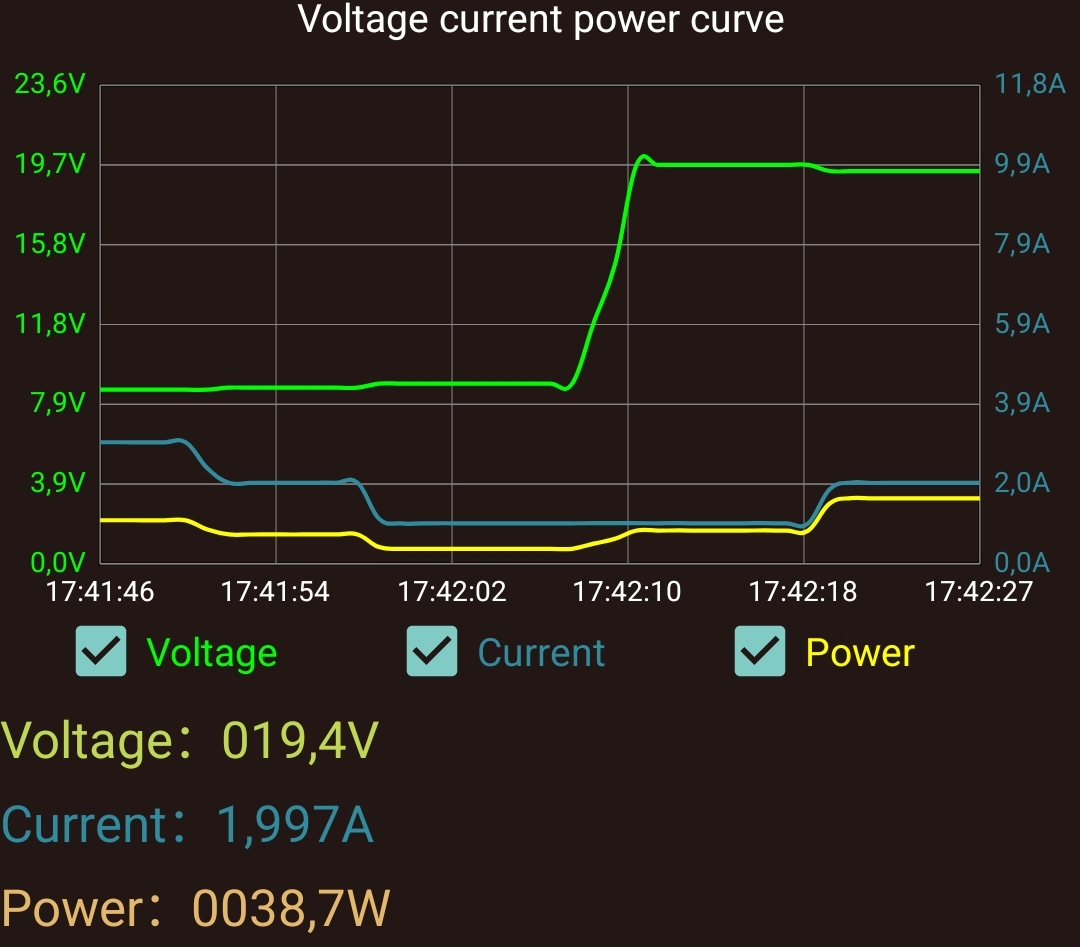

Собственно говоря, скриншоты режимов 5V — 9V — 12V и 15V. Ток переключал ступенчато 1-2-3 Ампера. Также прикладываю пример работы с устройством, которое не поддерживает режимы, например, 15 или 20 вольт. На графиках напряжение и ток, а суммарная мощность приводится значением внизу изображения.

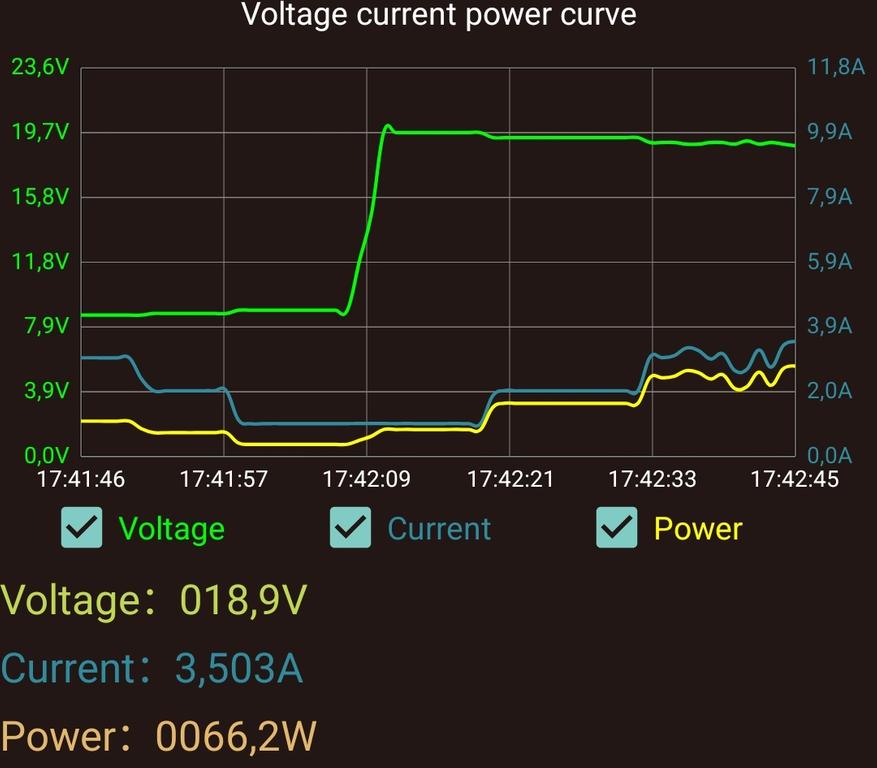

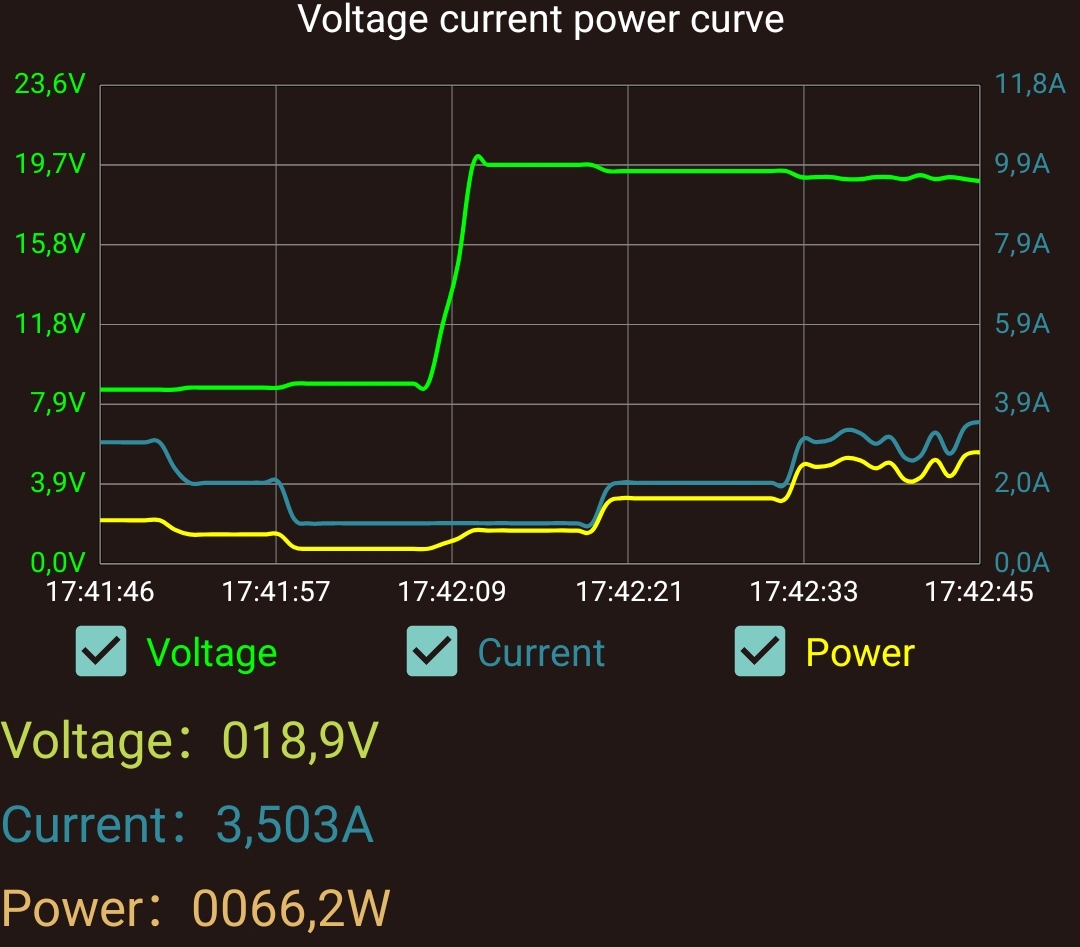

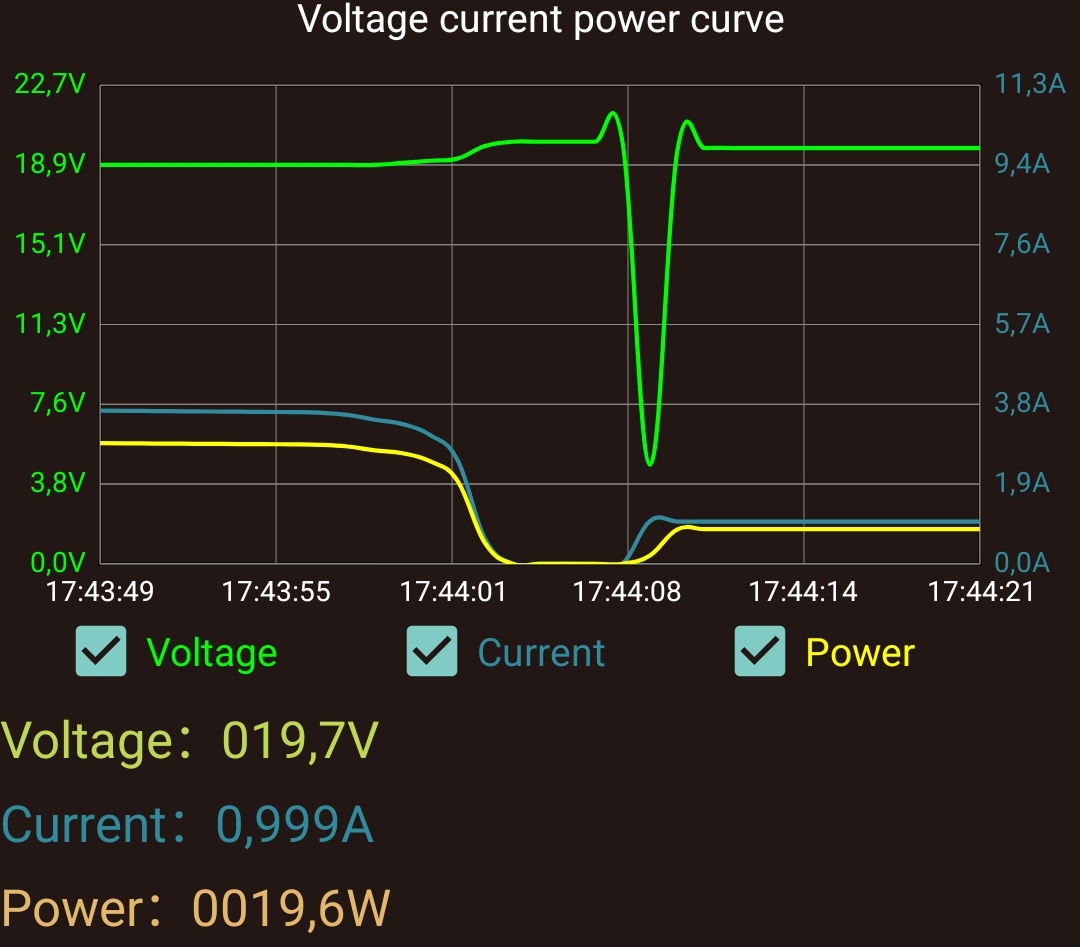

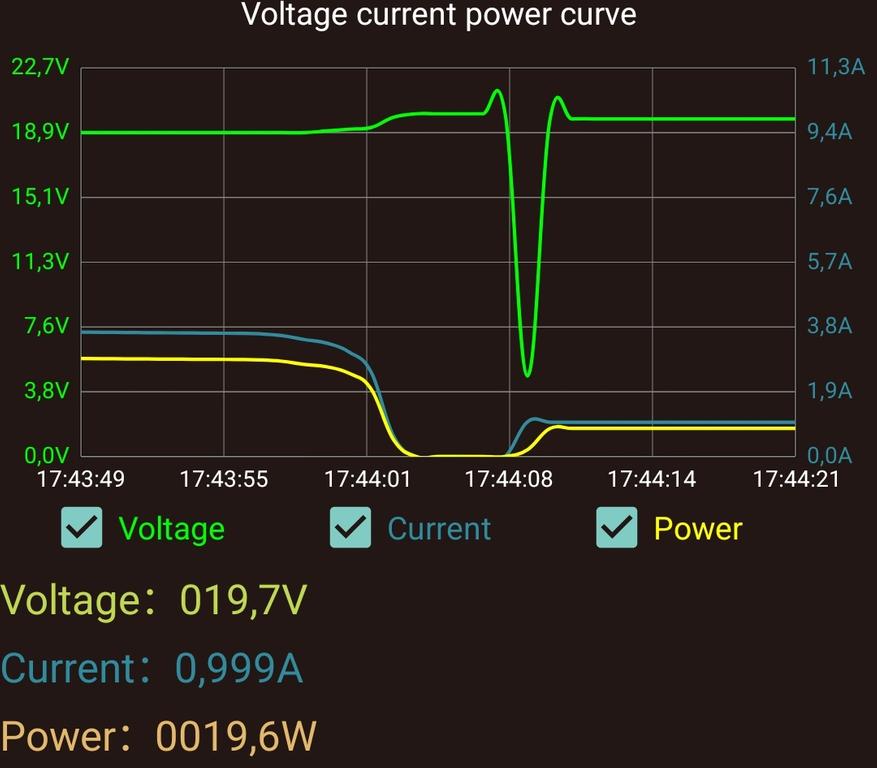

Далее, режим 20 Вольт. На первом фото почти 4 Ампера. Напомню, максимально этот кабель выдает 65 Вт (режим 20 вольт и до 3.25 А). Скажу честно — в таком режиме сам провод уже начинает греться, а в качество питания «хромает» (на скриншоте неровная линия — скачки тока). Такой кабель подойдет для питания нетбука/ультрабука с потреблением до 65 Вт (большинство), но для мощных моделей (80-90-100 Ватт и более) не подходит.

Сравнение с другими триггерами

Так вот, при необходимости можно взять именно 100-ваттный кабель с комплектом адаптеров. Смысл аналогичный, только выдает он честные 5 Ампер при зарядке ноутбука. С другой стороны, если подобная мощность не требуется, то удобнее будет именно кабель, позволяющий переключать режимы.

Примеры подключений

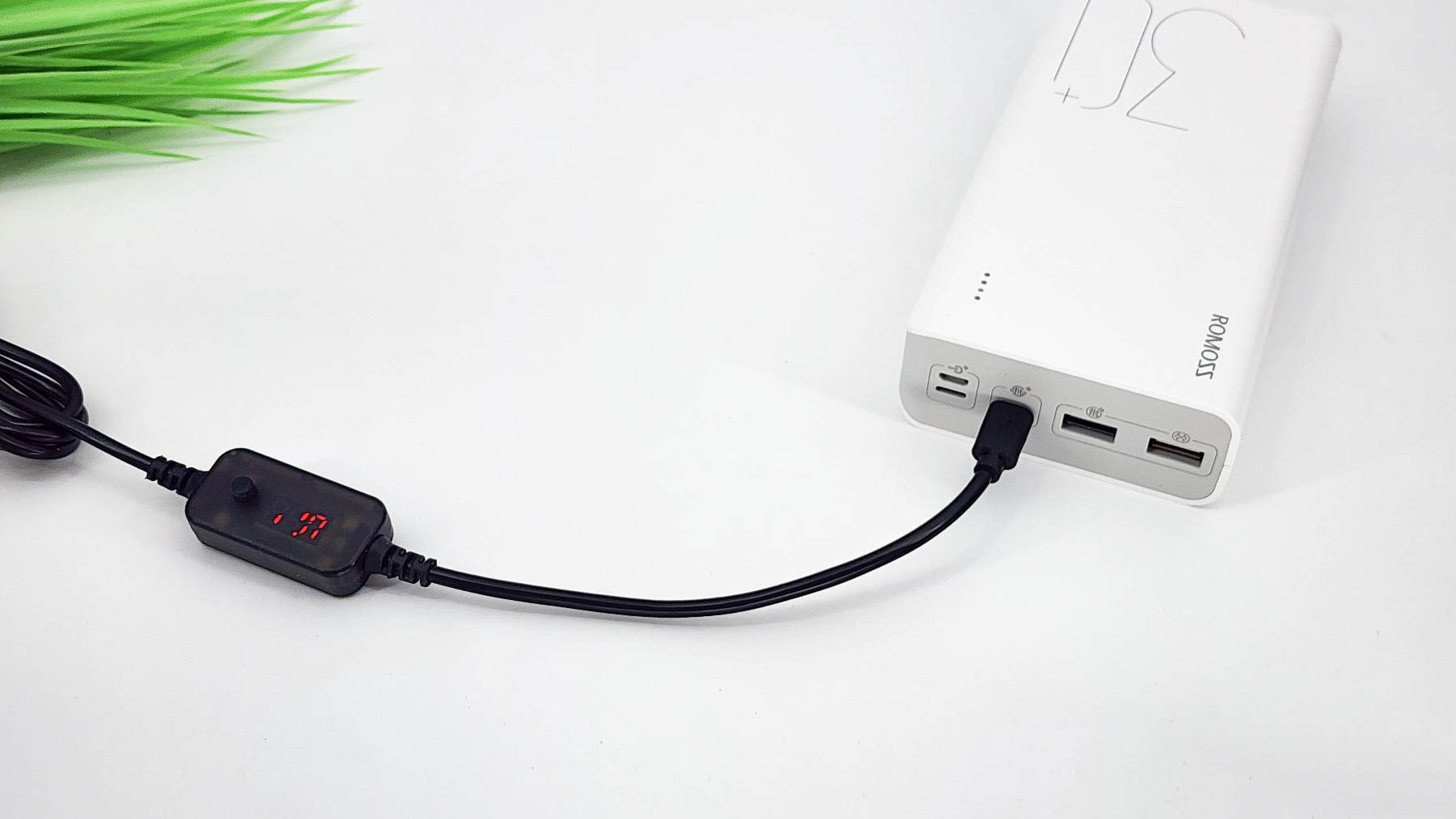

Наверное, самое главное преимущество такого кабеля — это работа от портативных аккумуляторов. Конечно, нужна поддержка PD-режима. Можно использовать и дешевые модели повербанков, если не нужно напряжение выше 9-12 Вольт. Для мощных устройств, конечно же, повербанк должен иметь соответствующий выход (65+ Вт). Пробовал с мини-ПК, с ноутбуком — «полет» нормальный.

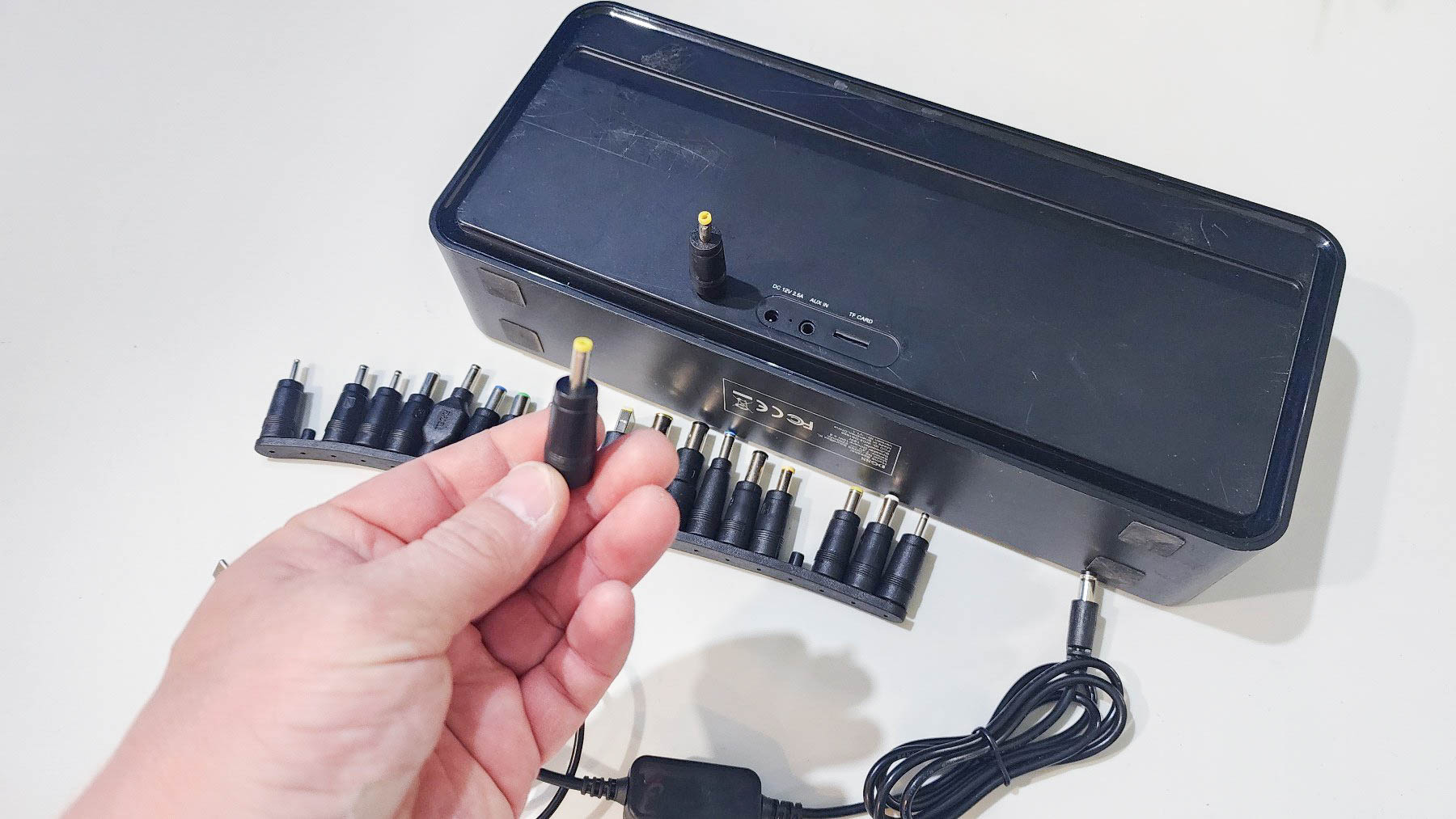

Еще один пример использования — наконец-то подобрал подходящий по размеру адаптер. У старой, но мощной (жалко выбрасывать — работает неплохо) портативной колонки используется малораспространенный адаптер (4017, если не ошибаюсь), который смог подобрать из набора с данным кабелем. Напряжение питания 12 Вольт — аккуратно переключаю на самом триггере, до стыковки с колонкой. Ура, все работает, заменил давно утерянный оригинальный адаптер.

Заключение и выводы

Вот такой простой кабель позволяет подключить для питания широкий спектр устройств и гаджетов. Те же ноутбуки вполне можно питать от USB с этим кабелем, просто подобрав нужный коннектор-переходник. Универсальность подкрепляется еще и возможностью работы с портативными батареями/внешними аккумуляторами с PD-выходом. Покупал универсальный USB-кабель с набором адаптеров в этом магазине.
