Кабель для зарядки ноутбука от USB Type-C PD 100W: обзор универсального кабеля с комплектом адаптеров (19 штук) на все случаи жизни

Один кабель заменяет оригинальные блоки питания для ноутбуков, да и к тому же позволяет питаться от USB-источников. Это не простой кабель — внутри спрятан PD-триггер, позволяющий получить от USB-источника нужные 20 Вольт для работы, а максимальная мощность на выходе может достигать 100 Вт.

Характеристики

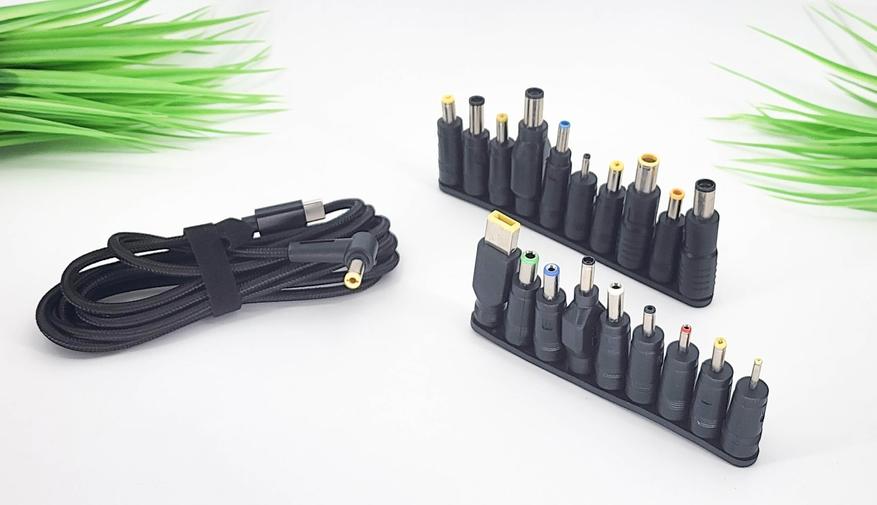

Внешний вид и комплектация

Когда есть необходимость подключить к питанию разные устройства, особенно, когда под рукой нет оригинальной зарядки, выручают вот такие универсальные комплекты. В данном случае, я нашел недорогой вариант на 19+1 вариантов подключения (в комплекте 19 сменных коннекторов и один на кабеле), позволяющих заряжать, например, ноутбуки.

Кабель с триггером

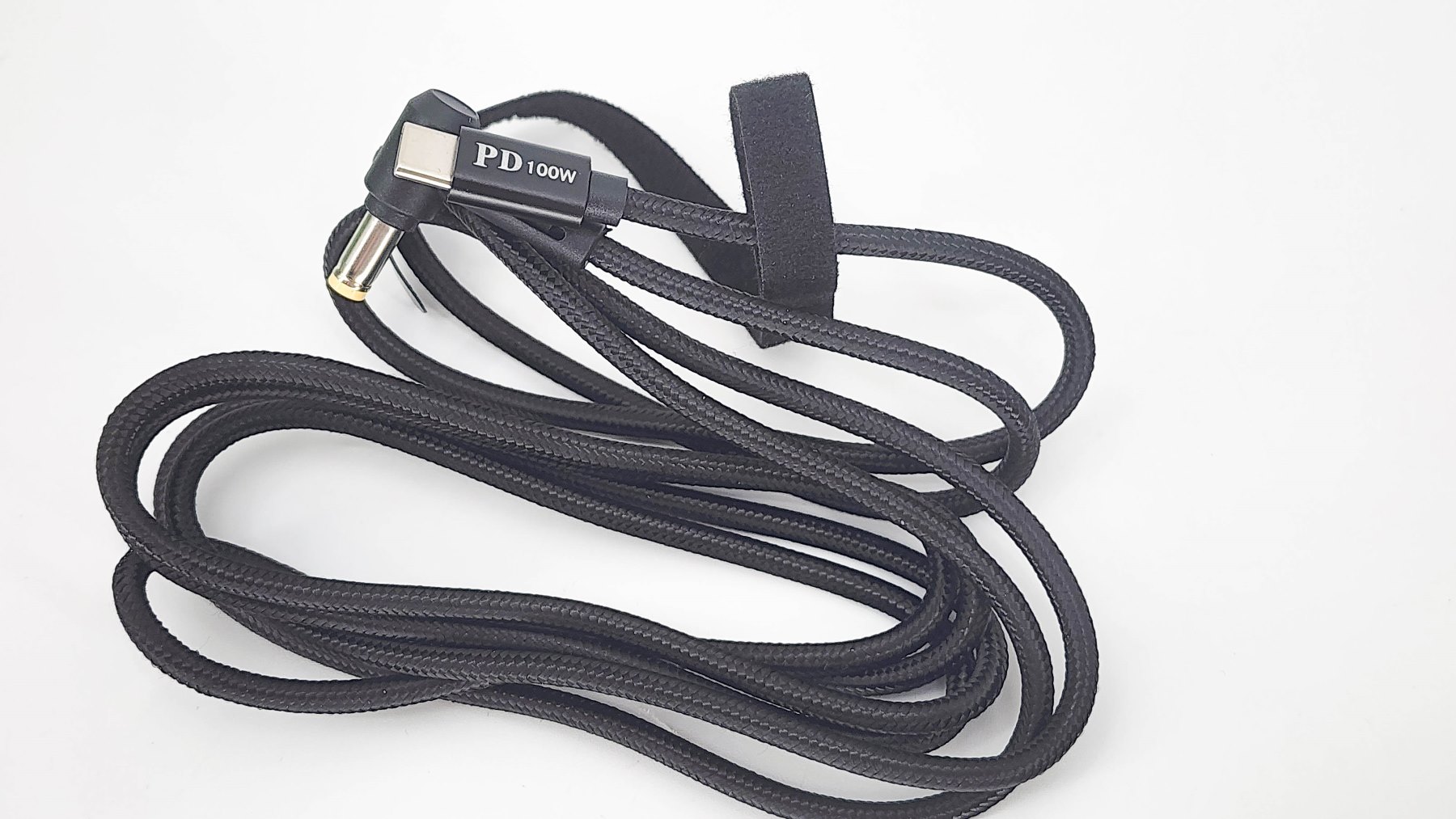

Кабель выглядит добротно — нейлоновая оплетка, довольно толстая изоляция, алюминиевые «рубашки» на разъеме. Есть маркировка мощности (100W) — это важно, так как попадаются модели на 65W. С одной стороны привычный USB-C штекер, который предназначен для подключения к источнику USB — с него берется питание. С другой стороны штекер DC5525, то есть внешний диаметр 5.5 миллиметров, внутренний диаметр (плюсовой проводник) 2.5 миллиметра. Есть еще модификации с внутренним проводником в 2.1 миллиметра — они не всегда совместимы и обращайте внимание при подборе коннектора для устройства. А сам кабель вполне может использоваться напрямую без дополнительных. Да и для его питания можно использовать не только источники с USB выходом, но и соответствующие внешние аккумуляторы (повербанки).

Основной и дополнительные коннекторы

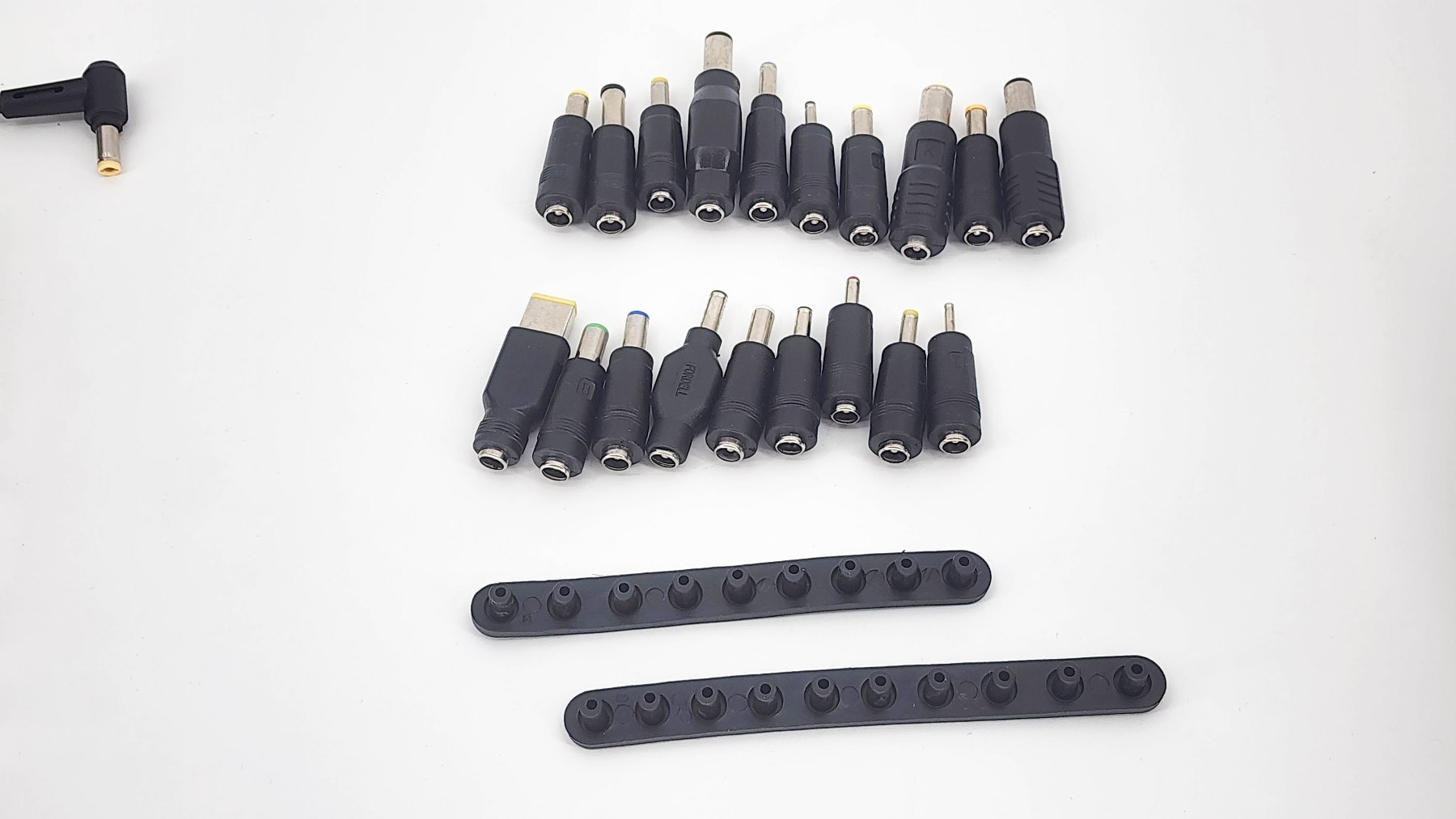

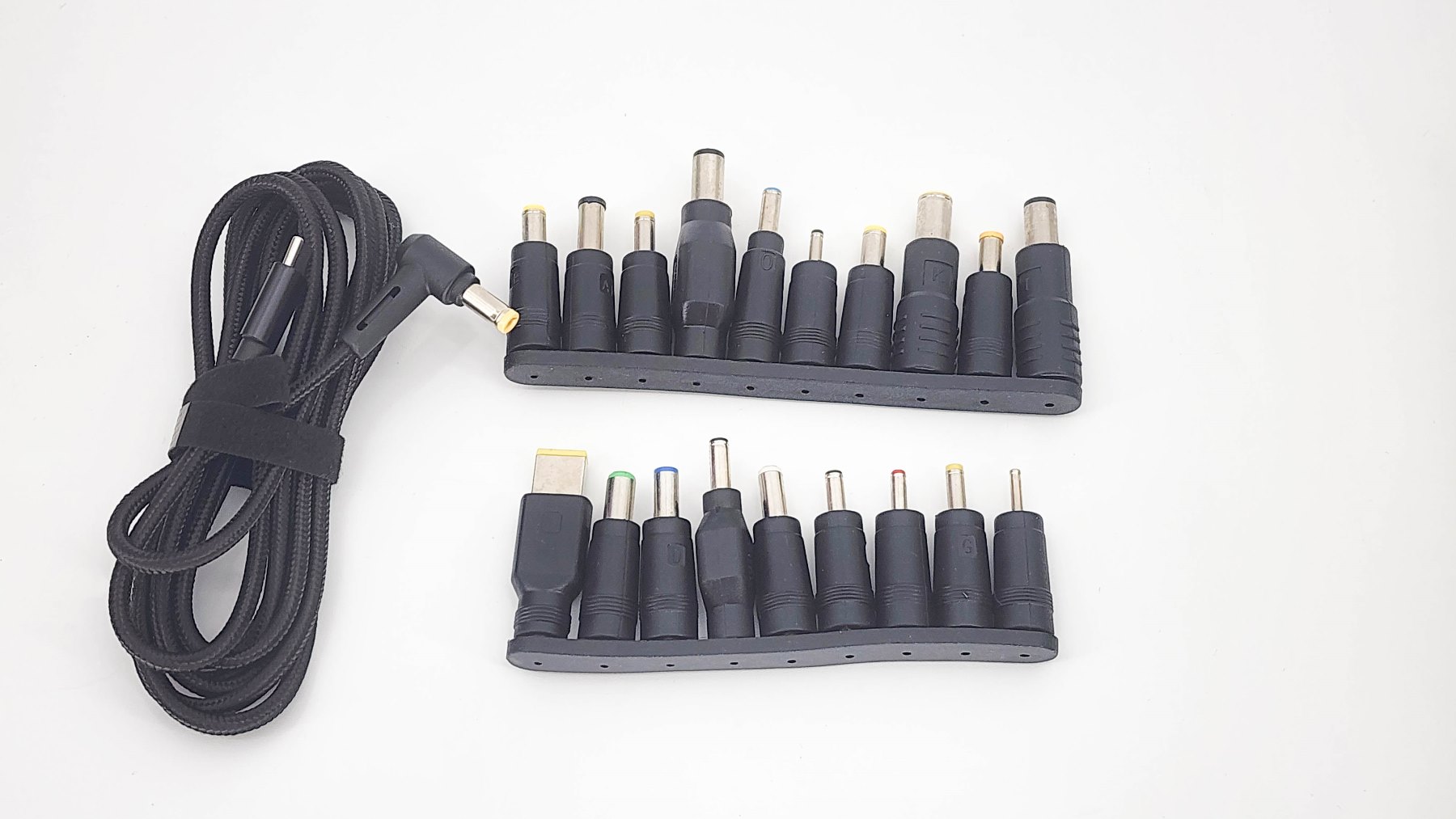

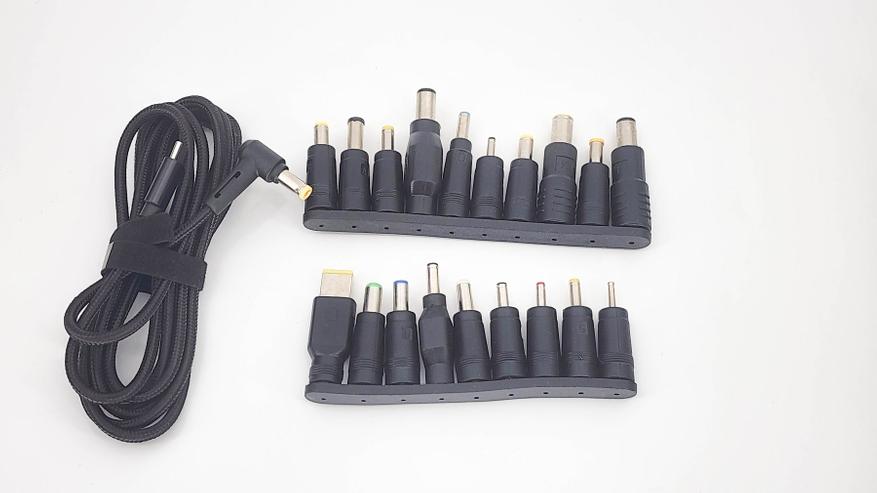

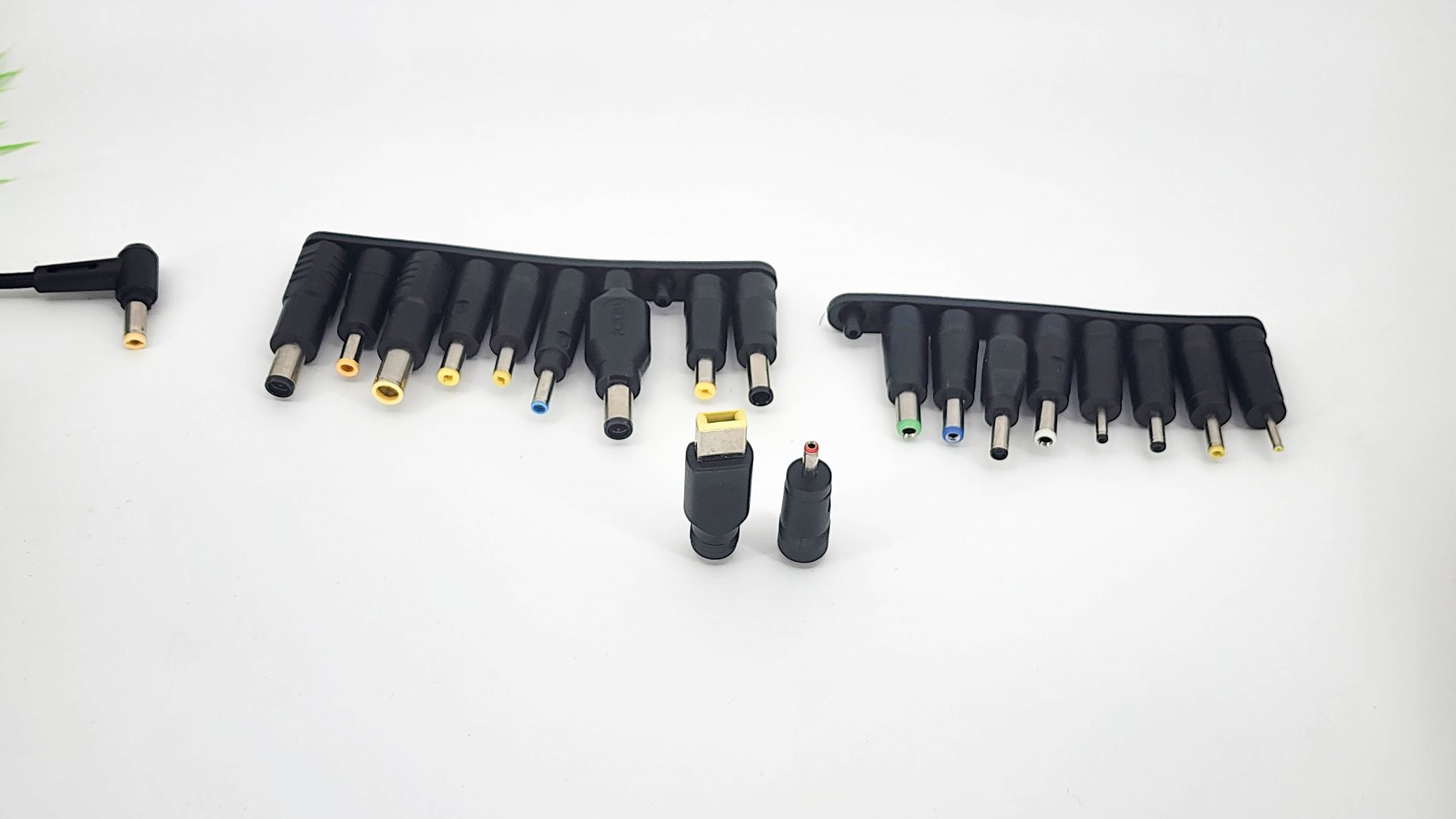

В наборе с таким кабелем приходит 1 или 2 органайзера с набором коннекторов. Это либо 10 штук, либо 19 штук (10+9). Я выбрал вариант именно с 19 типоразмерами, так как есть необходимость подбирать коннекторы для редких гаджетов. Приводить полный список коннекторов я не буду — он есть у продавца по ссылке (внизу страницы). По опыты скажу, что такого набора хватает практически для всех распространённых гаджетов и устройств.

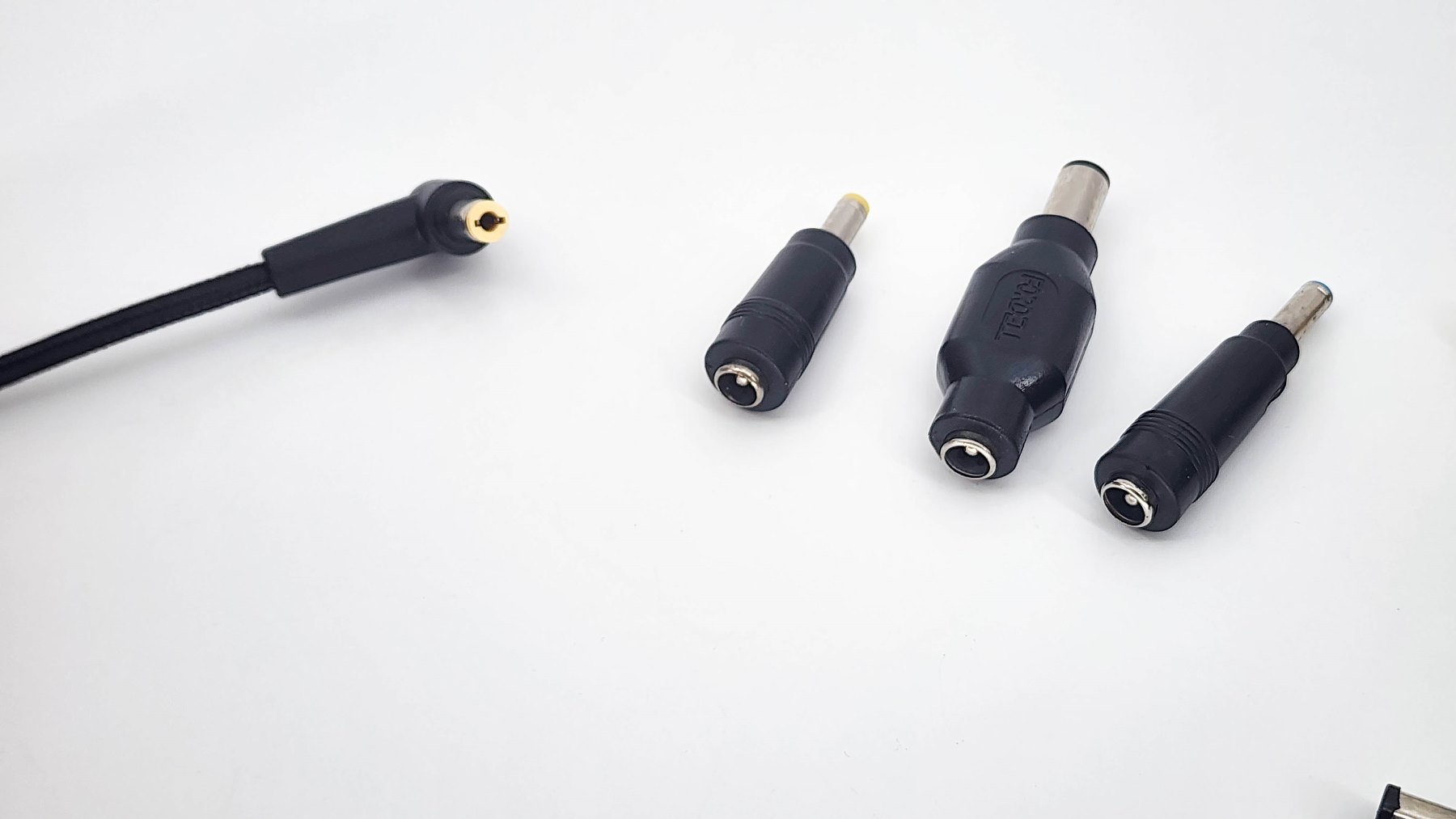

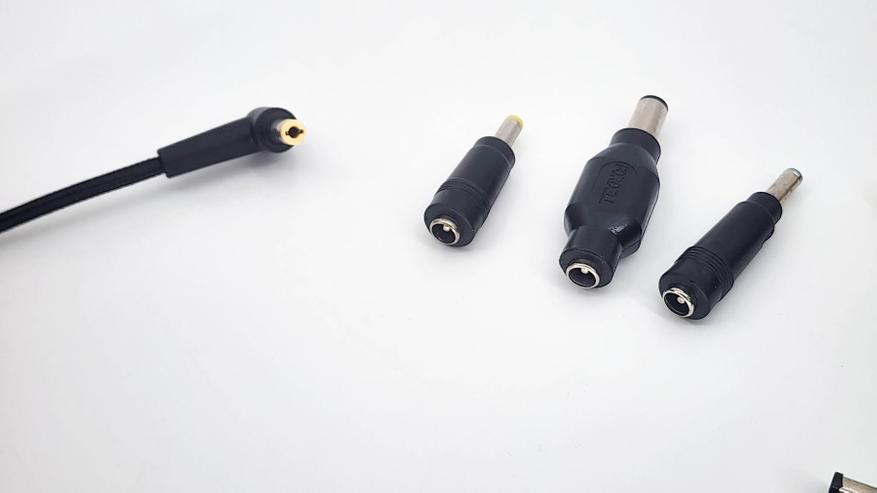

С одной стороны определенный тип коннектора, который подключается к устройству, например, к ноутбуку. С другой стороны — «мама» коннектора DC5525. Сам кабель, как я уже сказал, оснащается коннектором типа «папа» DC5525.

Сравнение с другими триггерами

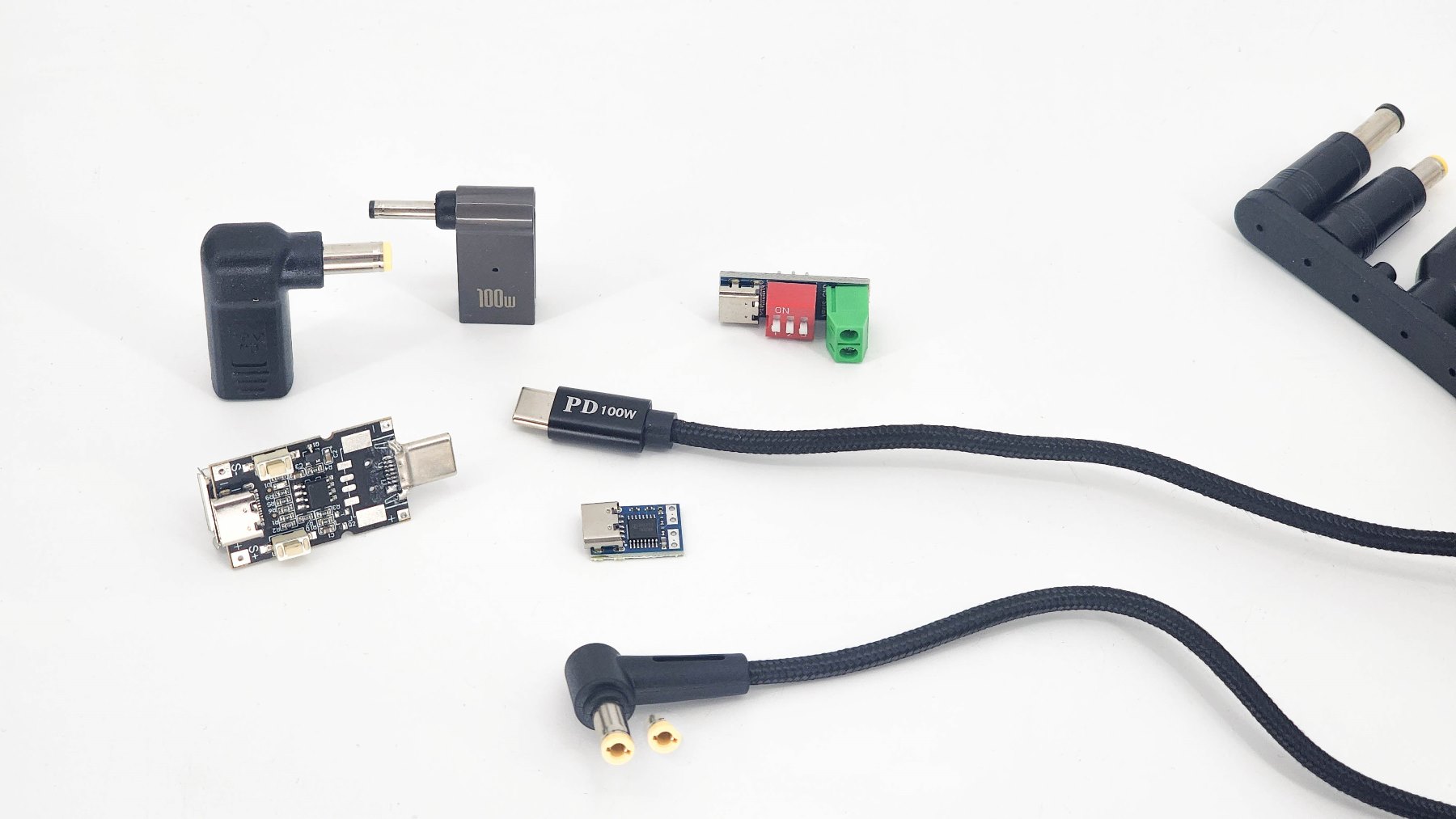

Собственно говоря, триггер (его еще называют «приманка» — калька англоязычного варианта названия) — это небольшая микросхема, генерирующая команду установки напряжения, которую принимает и понимает зарядное устройство, а далее происходит переключение на нужное напряжение. Про работу этих триггеров, их особенности и применение я подробнейшим образом рассказывал в этой статье. Триггеры бывают в разном исполнении — на фотографии бескорпусные триггеры, триггеры в виде адаптеров, а также триггеры, встроенные в кабели. В данном случае используется именно триггер, встроенный в кабель, с фиксированным напряжением выхода, которое равняется 20 вольт. Ток при работе может разниться и максимальное значение может составлять 5 Ампер (это соответствует 100 Вт выходной мощности). Таких параметров вполне хватает для питания большинства ноутбуков. Разве что мощные игровые модели потребляют более 100 Вт.

Примеры подключений

Использовать этот кабель просто. С одной стороны (USB-C) подключаю к источнику питания, будь то сетевая зарядка или повербанк, с другой стороны — к устройству. Подбираю нужный тип коннектора, если это необходимо. Делаю акцент на выходное напряжение в 20 Вольт, если вам нужно напряжение, например, в 12 вольт, то следует использовать кабель-триггер именно на 12 Вольт.

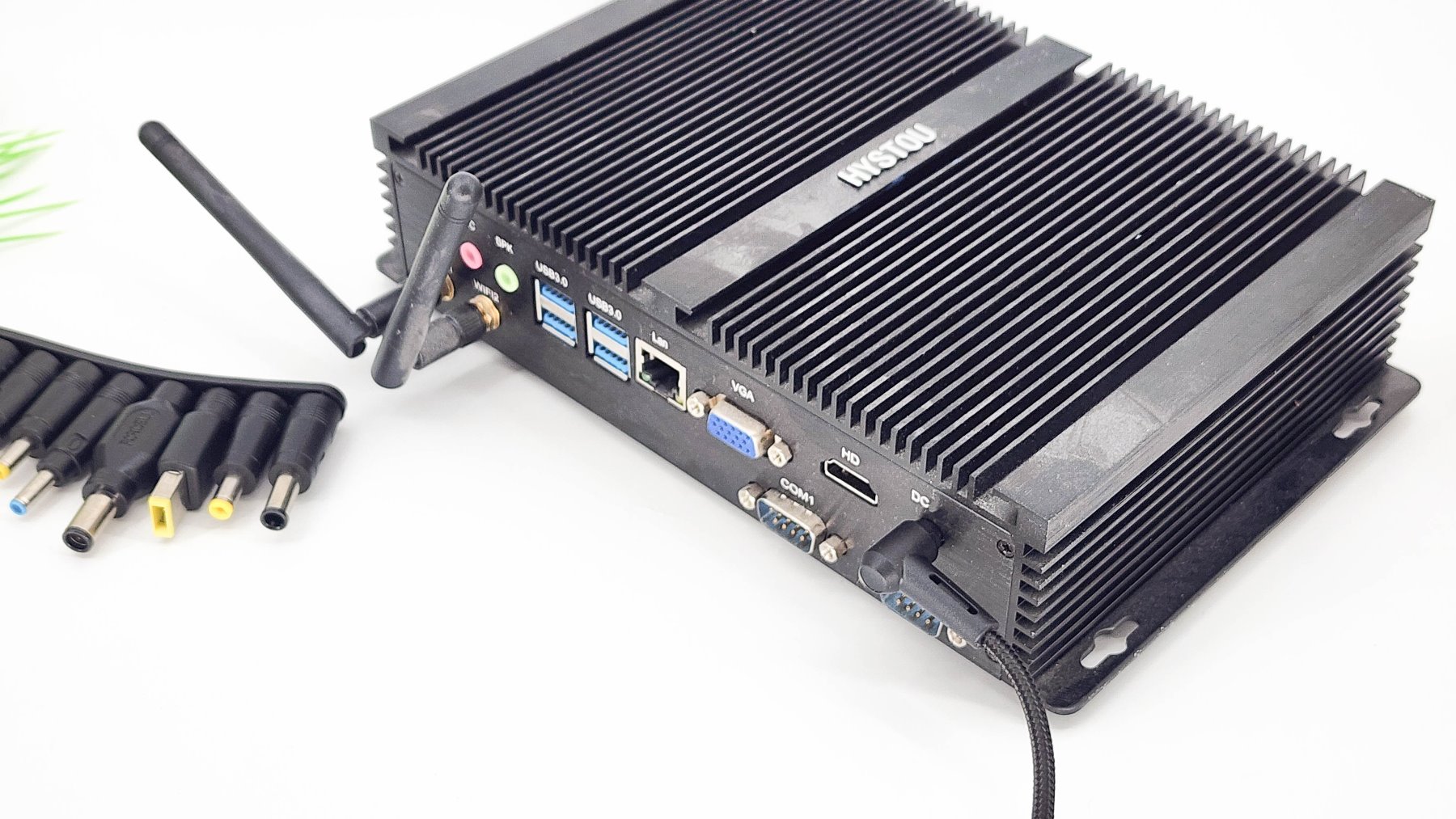

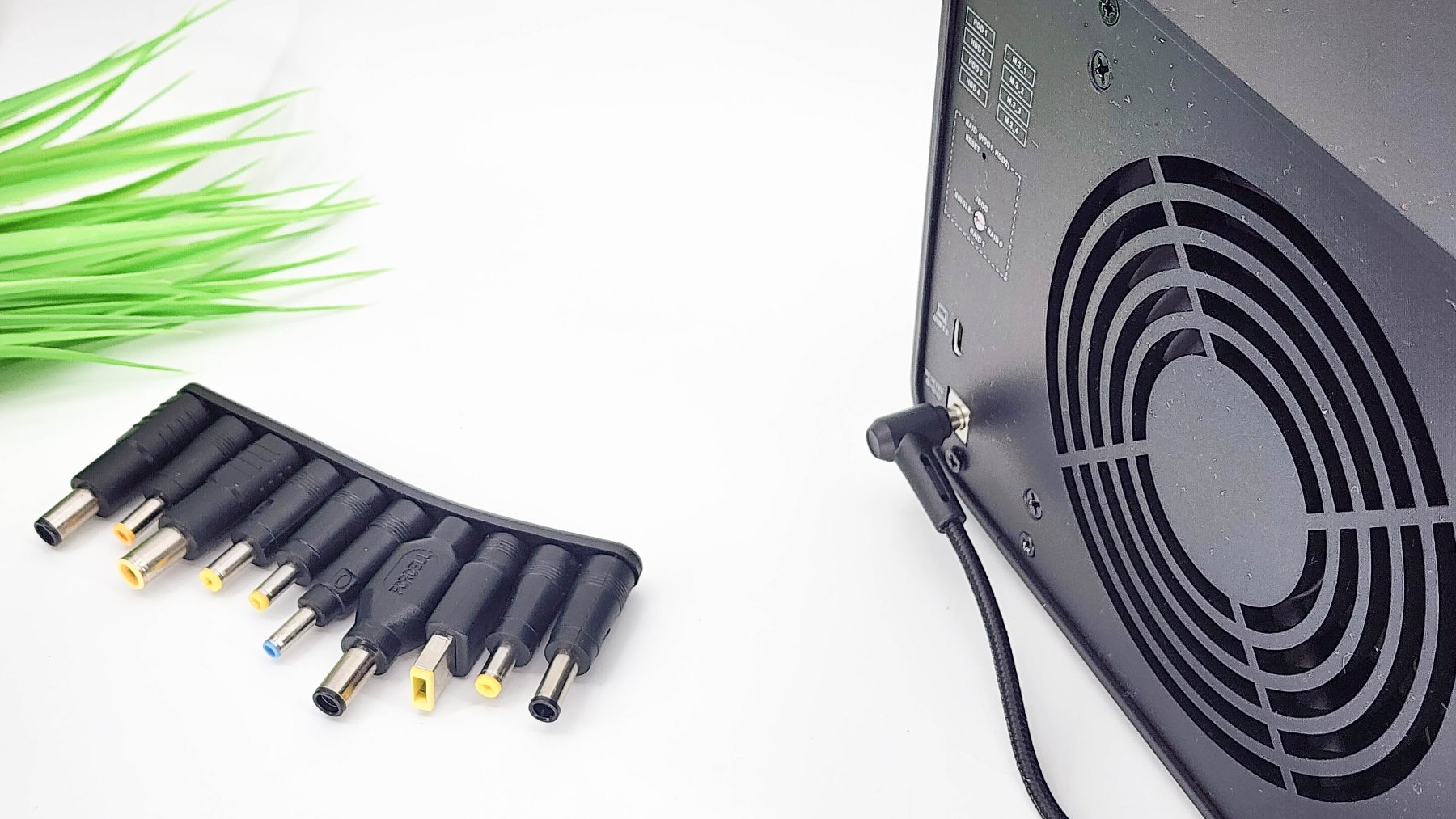

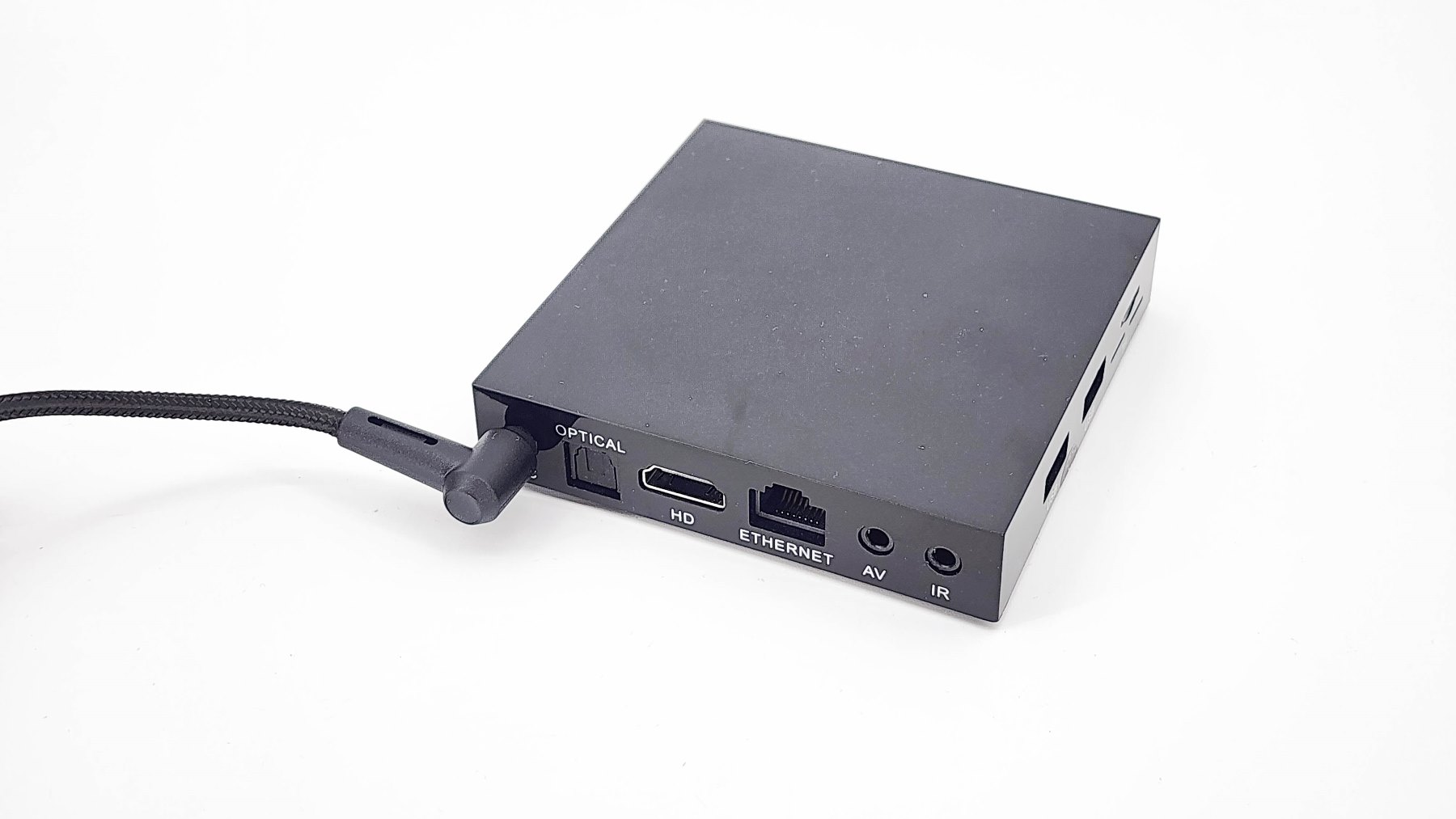

В том числе смог запустить старый безвентиляторный ПК, от которого утерян оригинальный источник питания. Долго лежал и ждал этого часа, аж покрылся пылью. Вот для подобных случаев и нужен набор дополнительных разъемов.

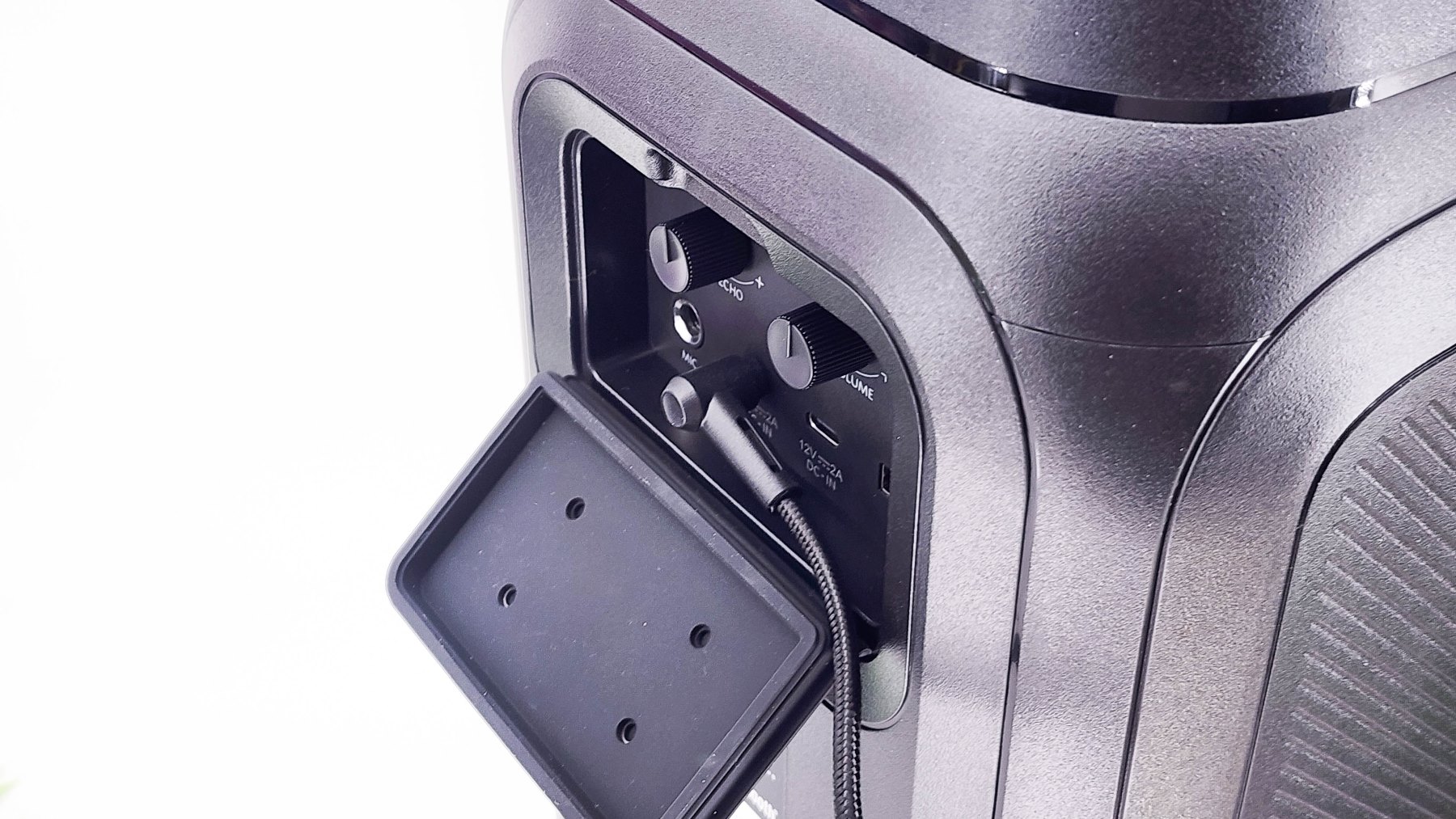

Без проблем работает с зарядкой различных портативных колонок, которые не заряжаются от USB. В том числе пригодился набор коннекторов для питания старой колонки Doss SoundBox XL, у которой используется тонкий DC штекер. Достаточно долго не мог подобрать подходящий вариант.

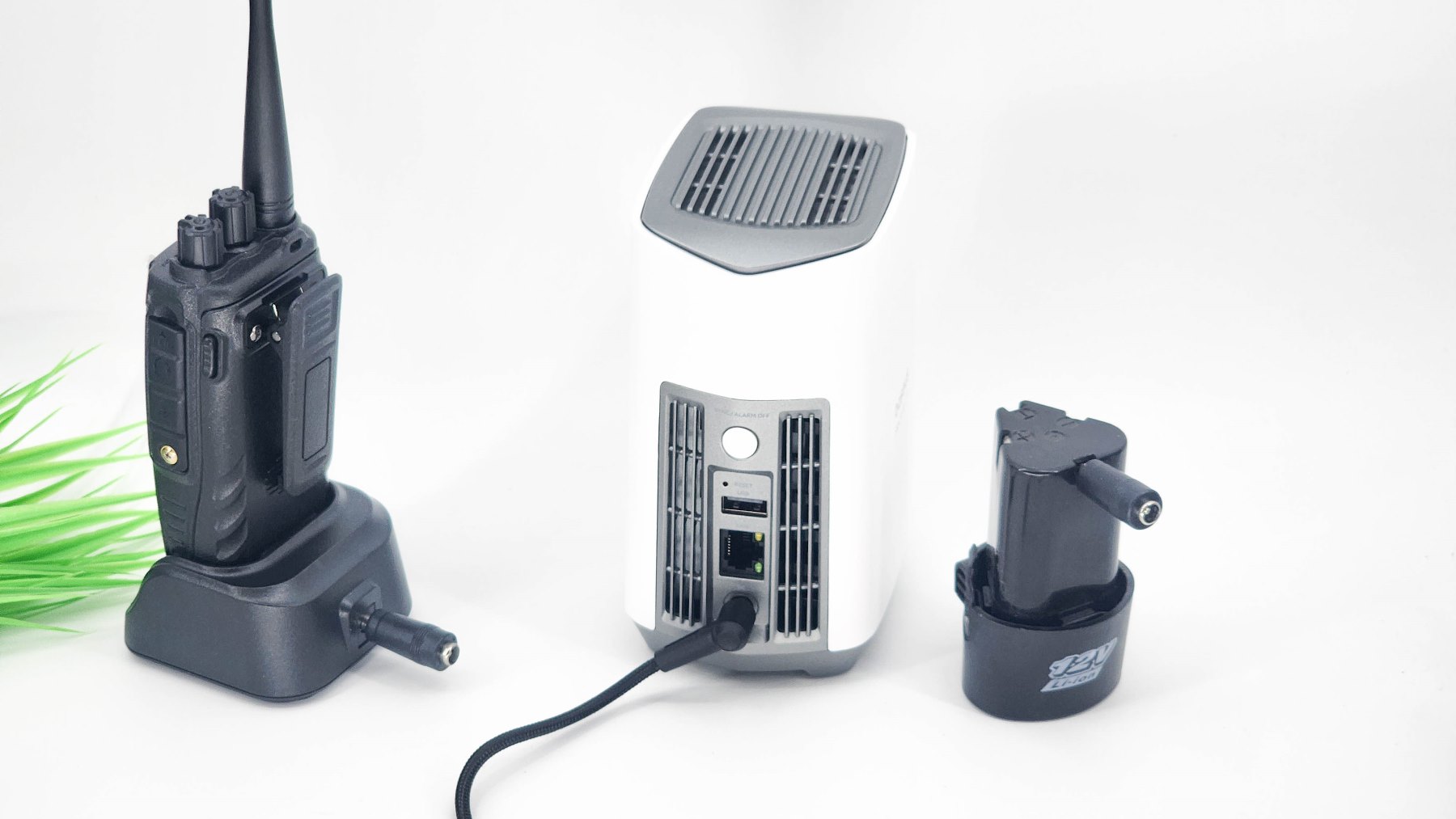

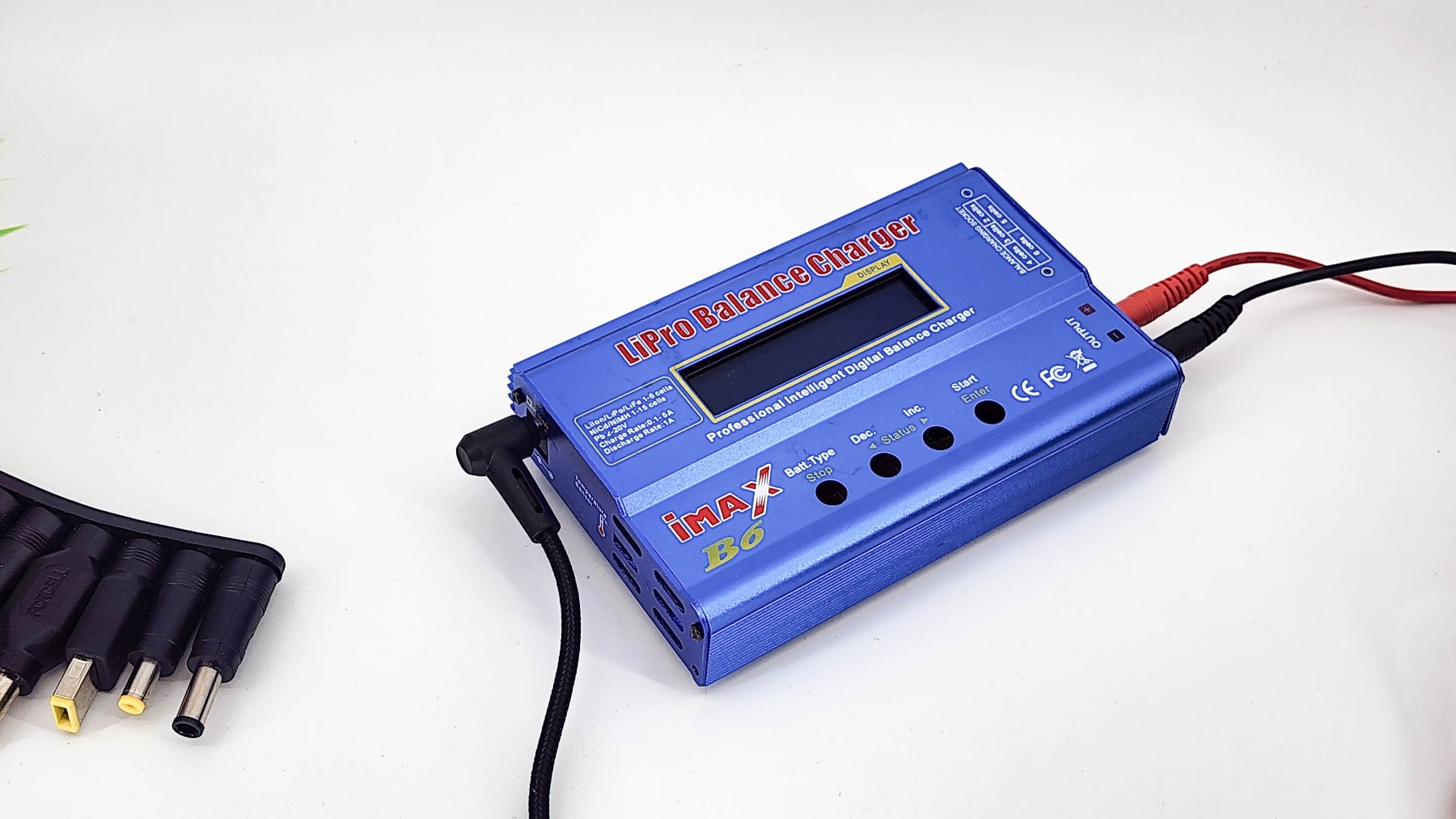

Даже, банально, можно зарядить или подключить питание к нестандартным и нетиповым устройствам, которые требуют оригинальных источников. Достаточно подобрать нужный штекер, и можно заряжать те же рации без USB от повербанков. Единственный момент — не забывайте, что данный кабель имеет фиксированное напряжение выхода в 20 Вольт, и уместно будет докупить аналогичный кабель-триггер на 9/12/15 Вольт, если вы часто используете именно в таком ключе.

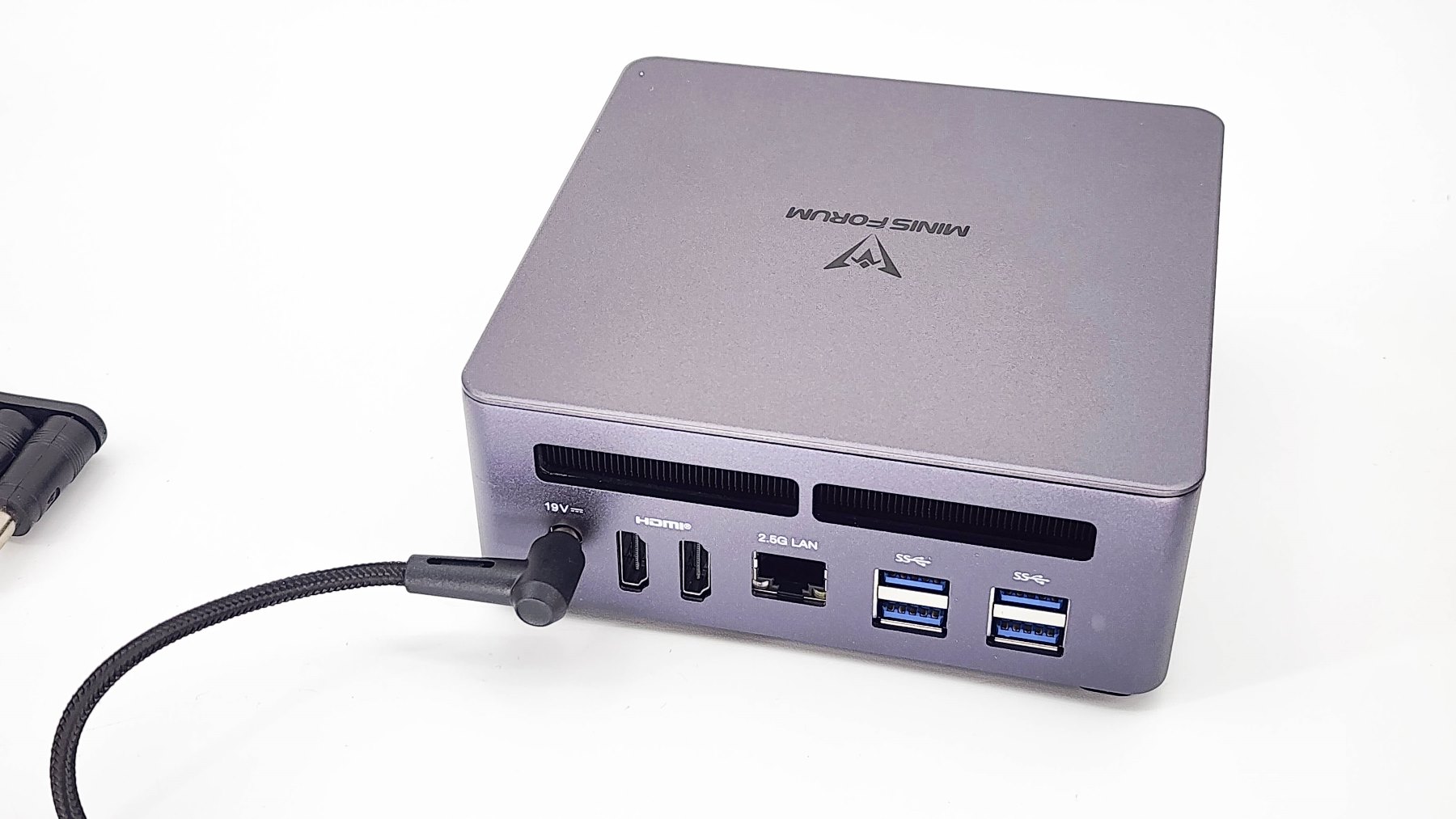

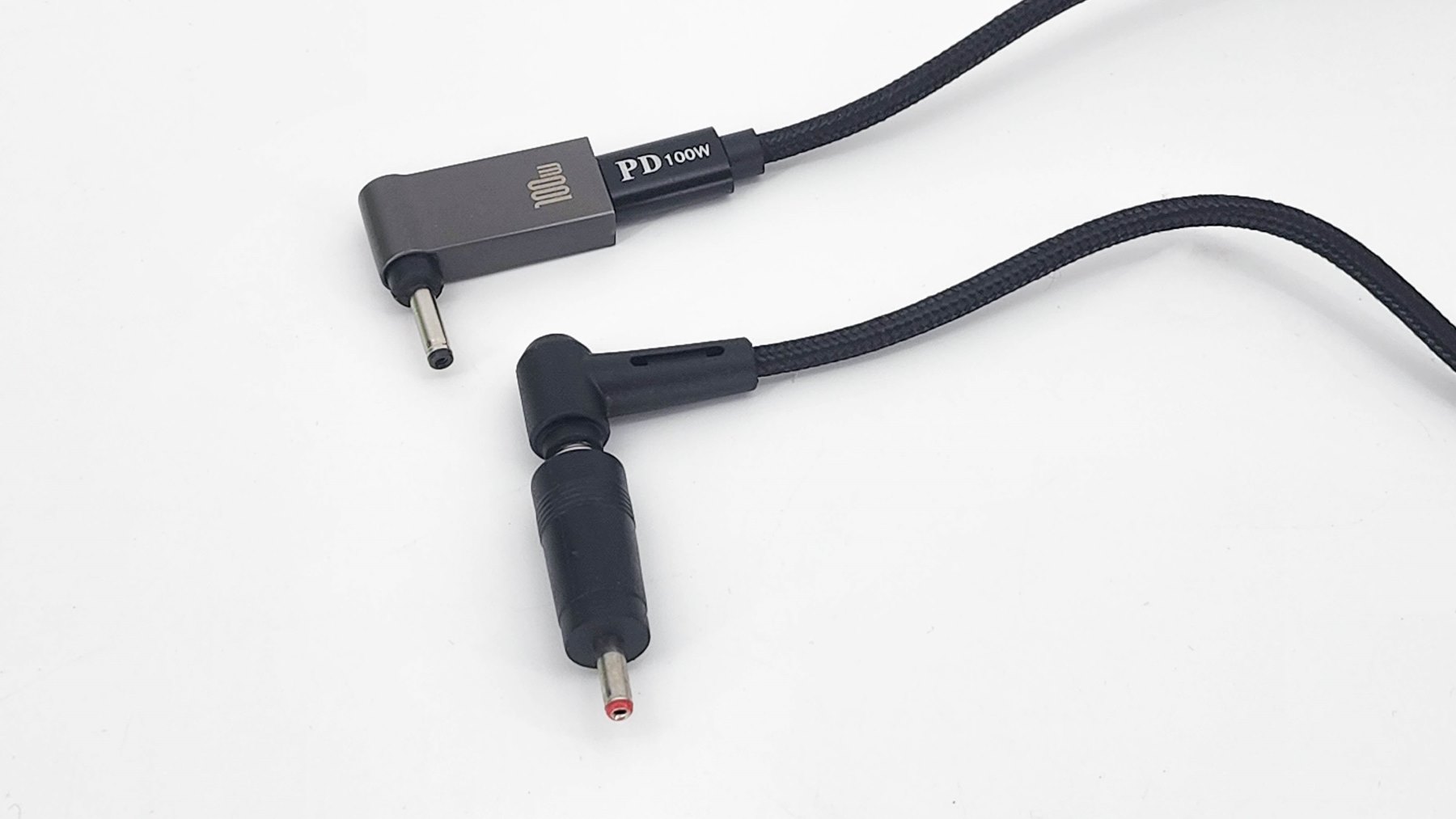

Про питание и подключение ноутбуков, которые изначально не умеют работать с USB-зарядкой я подробно писал в этой статье. Останавливаться не буду, просто покажу пример замены пары кабель-триггер на кабель из обзора, с аналогичным коннектором.

Тестирование

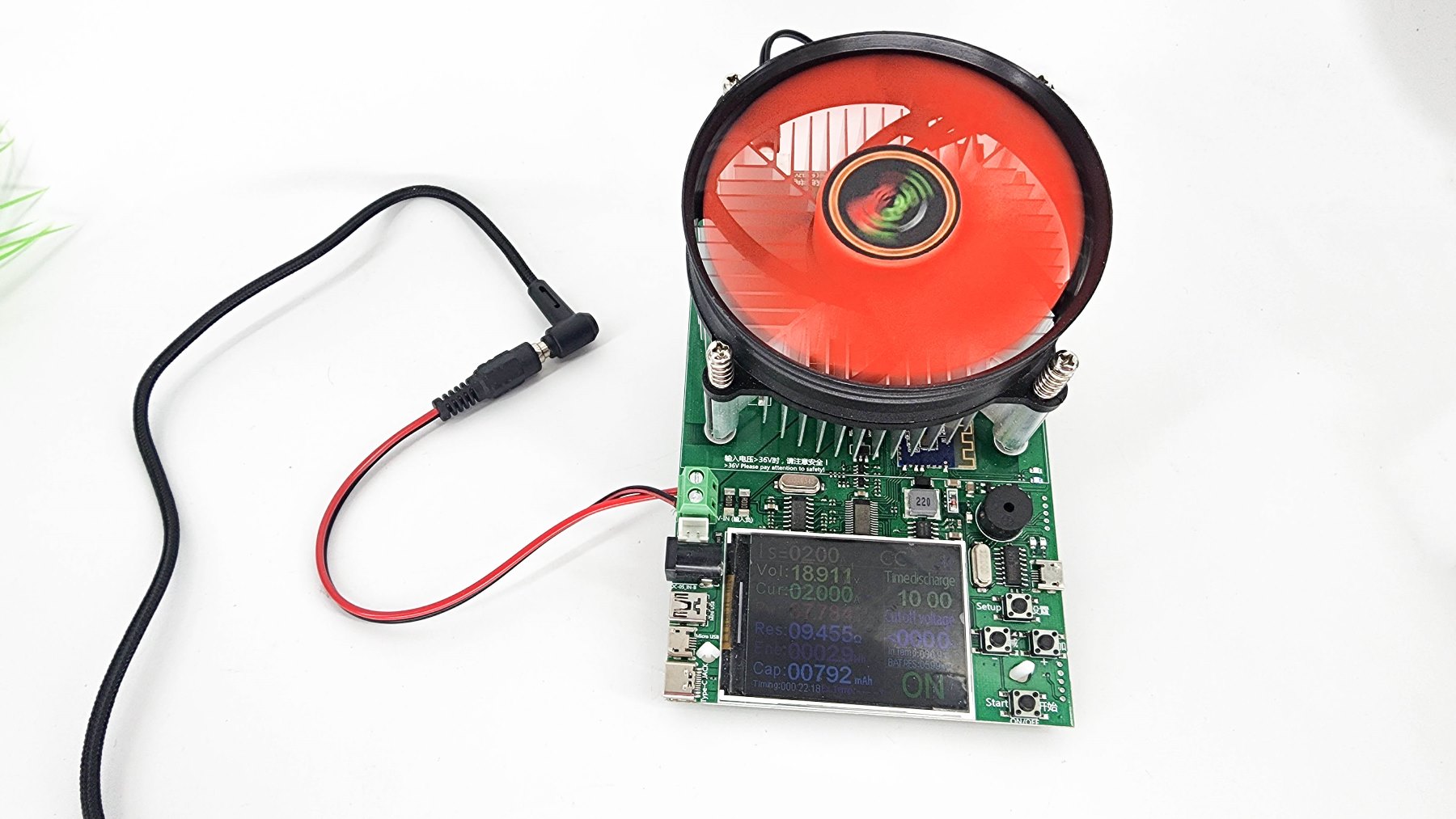

Подключаю к 100 Ваттному источнику с USB выходом, проверяют работу. В качестве «показ метра» использую электронную нагрузку с удаленным контролем. Сразу же при подключении устанавливается напряжение выхода 20 Вольт. Ток может меняться, напряжение при работе стабилизируется.

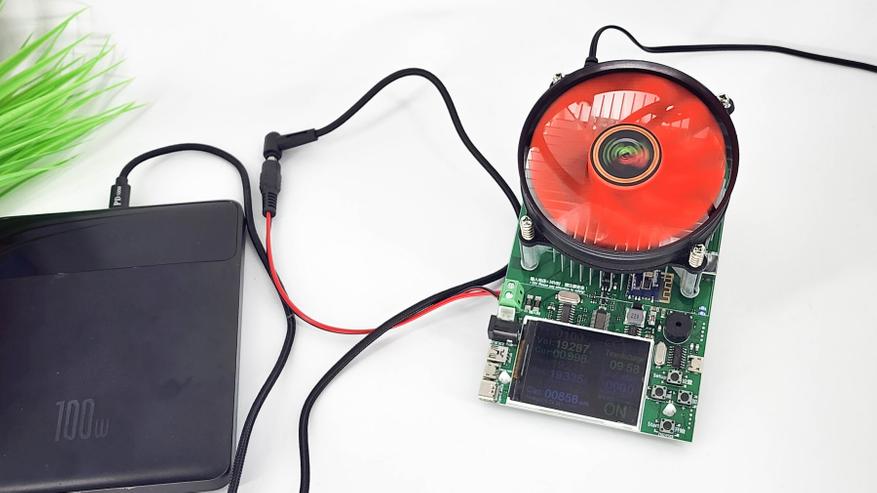

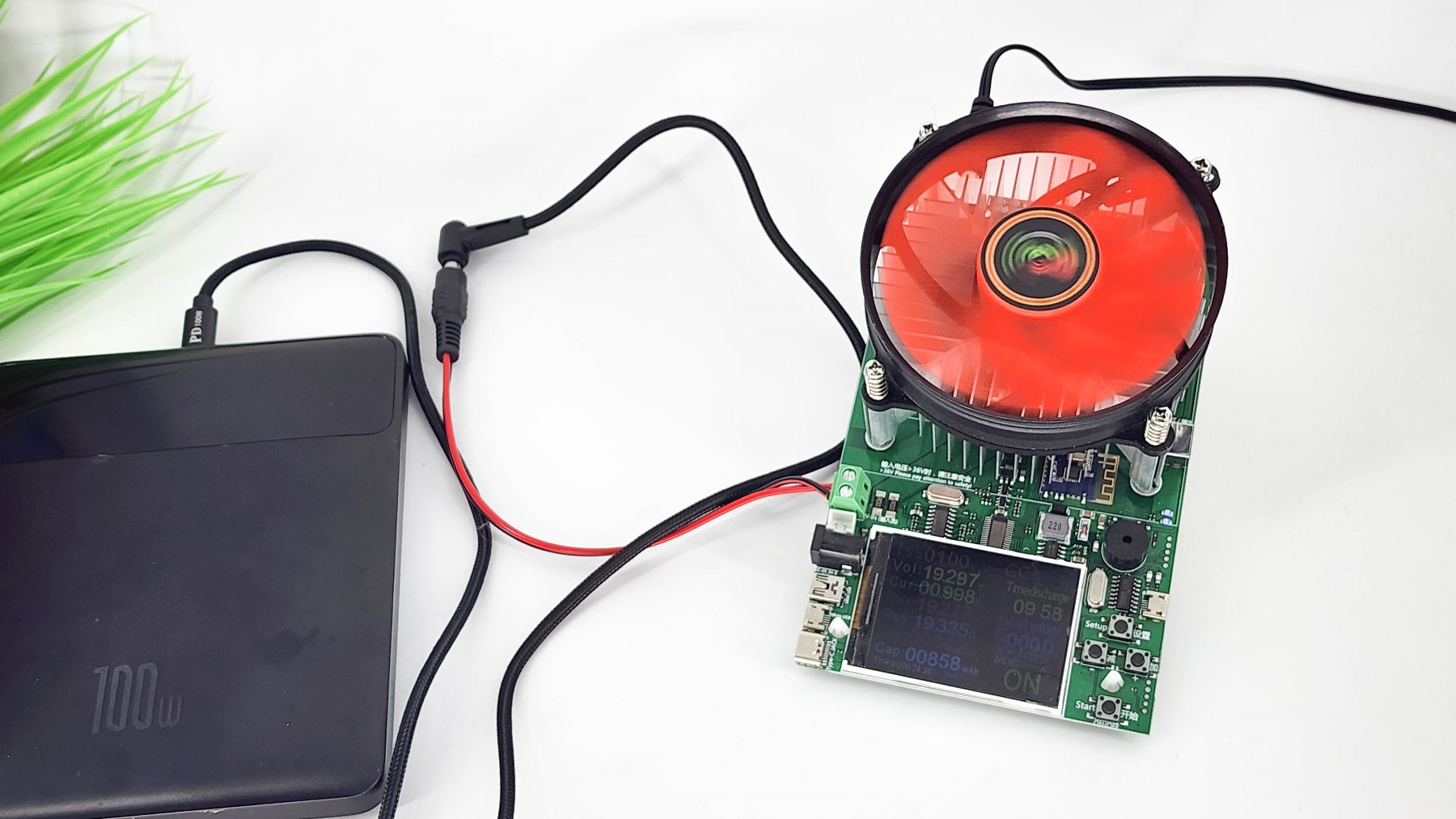

Подключаю к 100 Ваттному внешнему аккумулятору с USB выходом. Конкретно, в обзоре эта модель, спокойно работающая с ноутбуками. Сразу же при подключении устанавливается напряжение выхода 20 Вольт. Ток может меняться, напряжение при работе стабилизируется. Никаких отличий при работе с аккумуляторными источниками или с сетевыми источниками нет, единственное требование — поддержка протокола PD3.0.

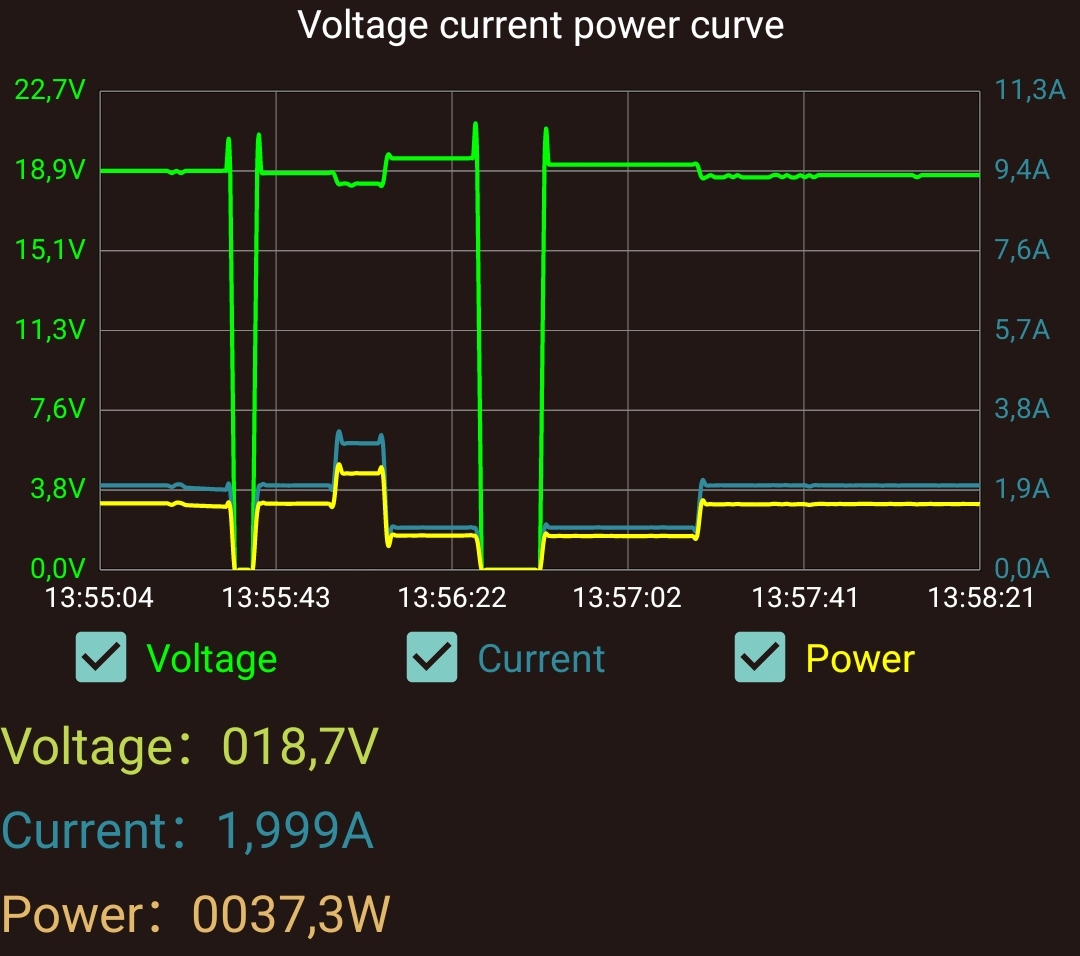

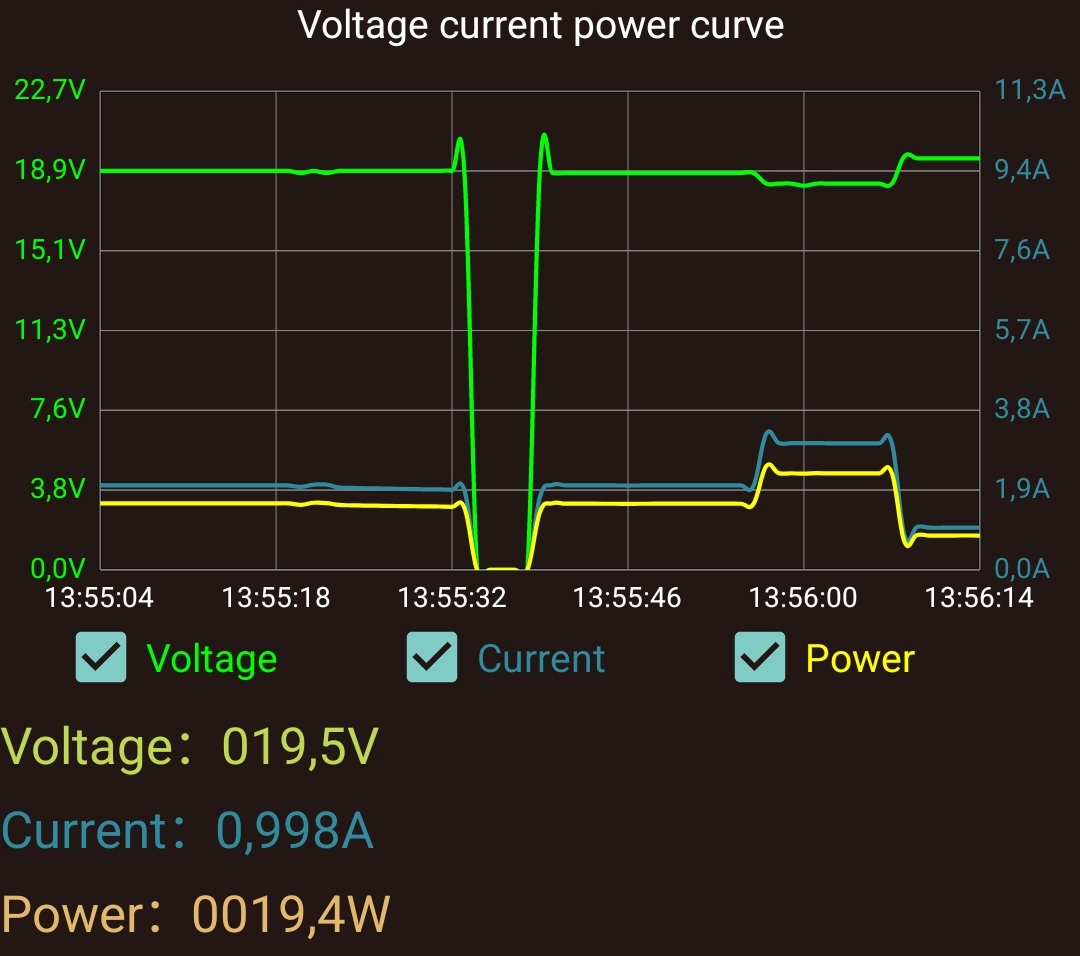

На первом графике хорошо видна работа при подключении — отключении кабеля от нагрузки, а также при ступенчатом изменении тока (1-2-3 Ампера). Выходная мощность на этом фото до 60 Вт. На втором графике видна работа при подключении — отключении кабеля от повербанка, а также при ступенчатом изменении тока (1-2 Ампера). Выходная мощность на этом фото до 40 Вт. Делаю вывод, что кабель работает штатно. Собственно говоря, я сейчас и использую его для зарядки ноутбука — никаких отличий от работы со штатной зарядки я не заметил.

Заключение и выводы

Конечно, при работе с таким кабелем есть небольшие оговорки. Например, ваше сетевое или аккумуляторное зарядное устройство должно поддерживать протокол PowerDelivery уровня 3.0 и иметь выход до 100 Вт на канал. Далеко не любое устройство это умеет. С другой стороны, для работы с ноутбуком как раз нужна подобная мощность — тут нет смысла экономить. В любом случае, данный универсальный кабель оказался весьма полезным — я заряжаю через него свой ноутбук, подобрав нужный коннектор. Да и «коллекция» дополнительных разъемов пригодится — в планах приобрести подобный кабель-триггер на дополнительные напряжения. Покупал кабель в этом магазине, цена с учетом набора смешная, особенно на фоне стоимости оригинальных зарядок для ноутбуков. Как вариант, можно взять только один нужный коннектор отдельно.
