Почему сетевой фильтр называется сетевым фильтром, если это не всегда фильтр

Сетевой фильтр без фильтра — как такое возможно? Сетевой фильтр — привычное название устройства, которое многие воспринимают просто как удлинитель с несколькими розетками и кнопкой включения. Отсюда возникает вполне логичный вопрос: если внутри находятся обычный провод, розетки и выключатель, почему такой прибор вообще называют фильтром? На самом деле это название связано не с внешним видом устройства, а с принципом работы его электронной начинки.

Четыре компонента, которые должны защищать технику

Полноценный сетевой фильтр обычно представляет собой комбинацию нескольких пассивных компонентов. В зависимости от конструкции и назначения в нём могут применяться дроссели, X- и Y-конденсаторы, варистор, а также автоматический предохранитель. Каждый из этих элементов выполняет свою функцию, а вместе они должны обеспечивать комплексную защиту подключённого оборудования, то есть как минимум четыре составляющих.

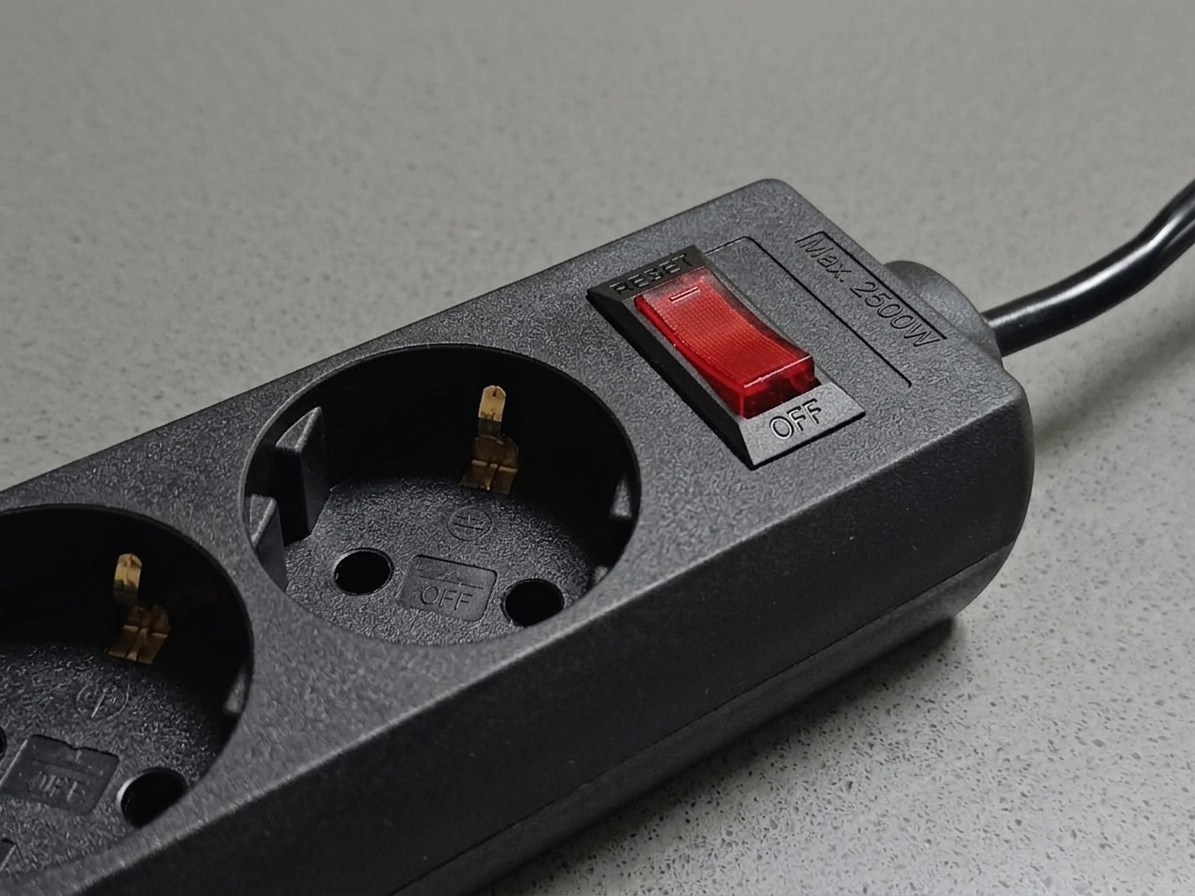

Чтобы проверить, насколько название соответствует реальному устройству, я взял первый попавшийся сетевой фильтр. Причём это был не какой-нибудь безымянный No Name, а именно брендированная модель от производителя, который позиционирует себя в сфере сетевых фильтров и удлинителей. На корпусе устройства наклеен стикер, где написано, что устройство позиционируется сетевым фильтром, поэтому можно ожидать, что внутри действительно находится соответствующая схема защиты и фильтрации.

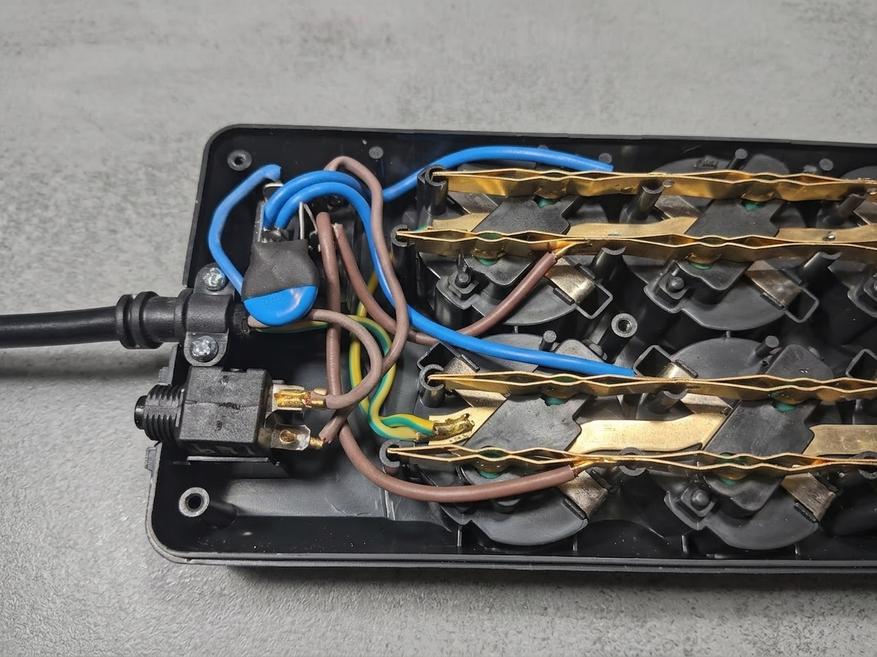

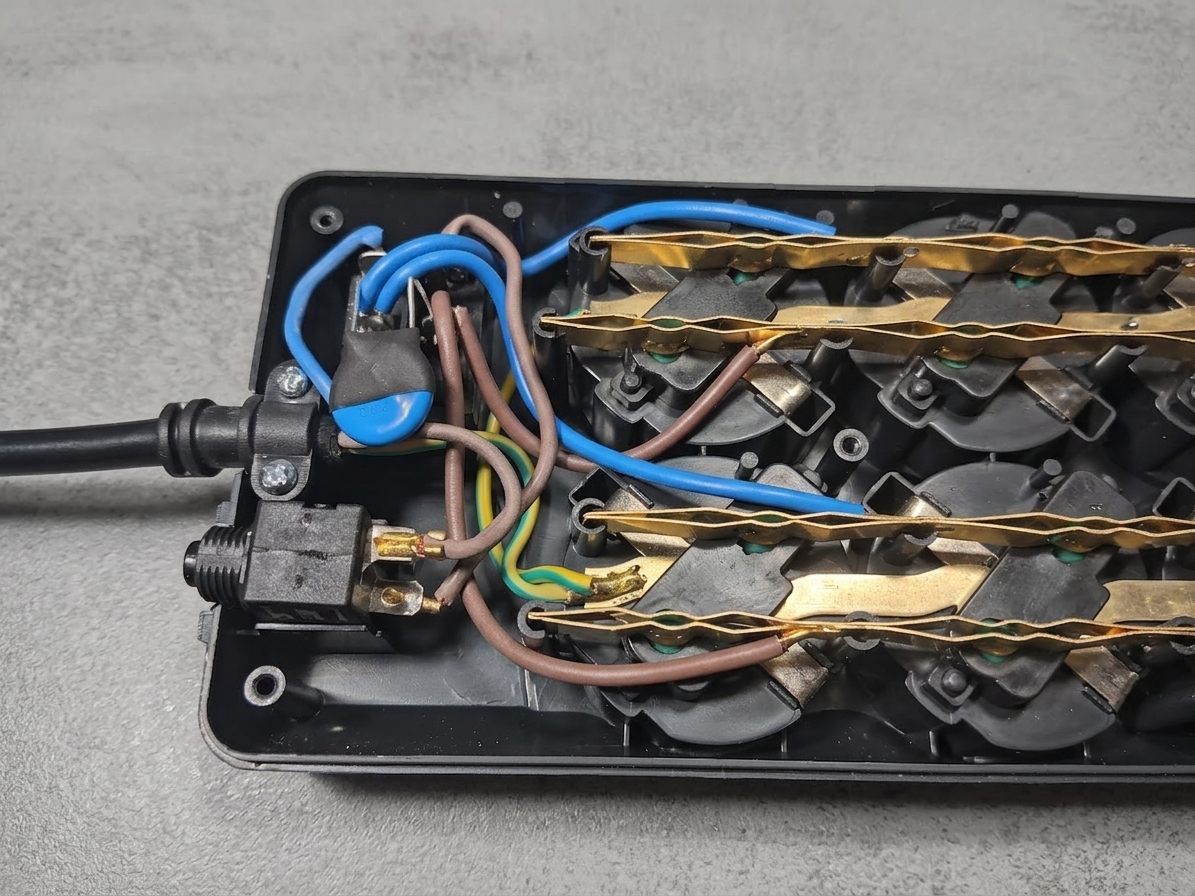

Однако после разборки меня ждал сюрприз. Кроме кнопки включения, внутри обнаружился всего один варистор. Именно он служит для защиты от высокого напряжения. Если напряжение в сети превышает допустимое значение, варистор резко изменяет свои электрические характеристики и принимает на себя импульс перенапряжения. При серьёзной аварийной ситуации он может разрушиться, фактически разорвавшись или расколовшись на части, тем самым предотвращая попадание опасного импульса на подключённое оборудование.

А где же сама фильтрация?

Но возникает главный вопрос: а где же обещанная фильтрация? Ведь для фильтрации сетевых помех необходимы соответствующие элементы. Как минимум должен присутствовать конденсатор, хотя даже одного конденсатора недостаточно, чтобы говорить о полноценном сетевом фильтре. Для более эффективного подавления помех в схеме обычно используется сочетание конденсаторов и дросселей так называемые EMI/RFI-фильтрами.

Поэтому в полноценном сетевом фильтре как минимум ожидаешь увидеть варистор, конденсатор, дроссель и автоматический предохранитель. Эти компоненты отвечают за разные задачи: варистор — за ограничение импульсов перенапряжения, конденсаторы и дроссель — за подавление высокочастотных помех, а предохранитель — за защиту от чрезмерного тока и короткого замыкания.

В разобранной мной модели присутствует только варистор. Более того, внутри даже нет автоматического предохранителя. Получается довольно интересная ситуация: устройство называется сетевым фильтром, но элементов, непосредственно отвечающих за фильтрацию сетевых помех, в нём попросту нет.

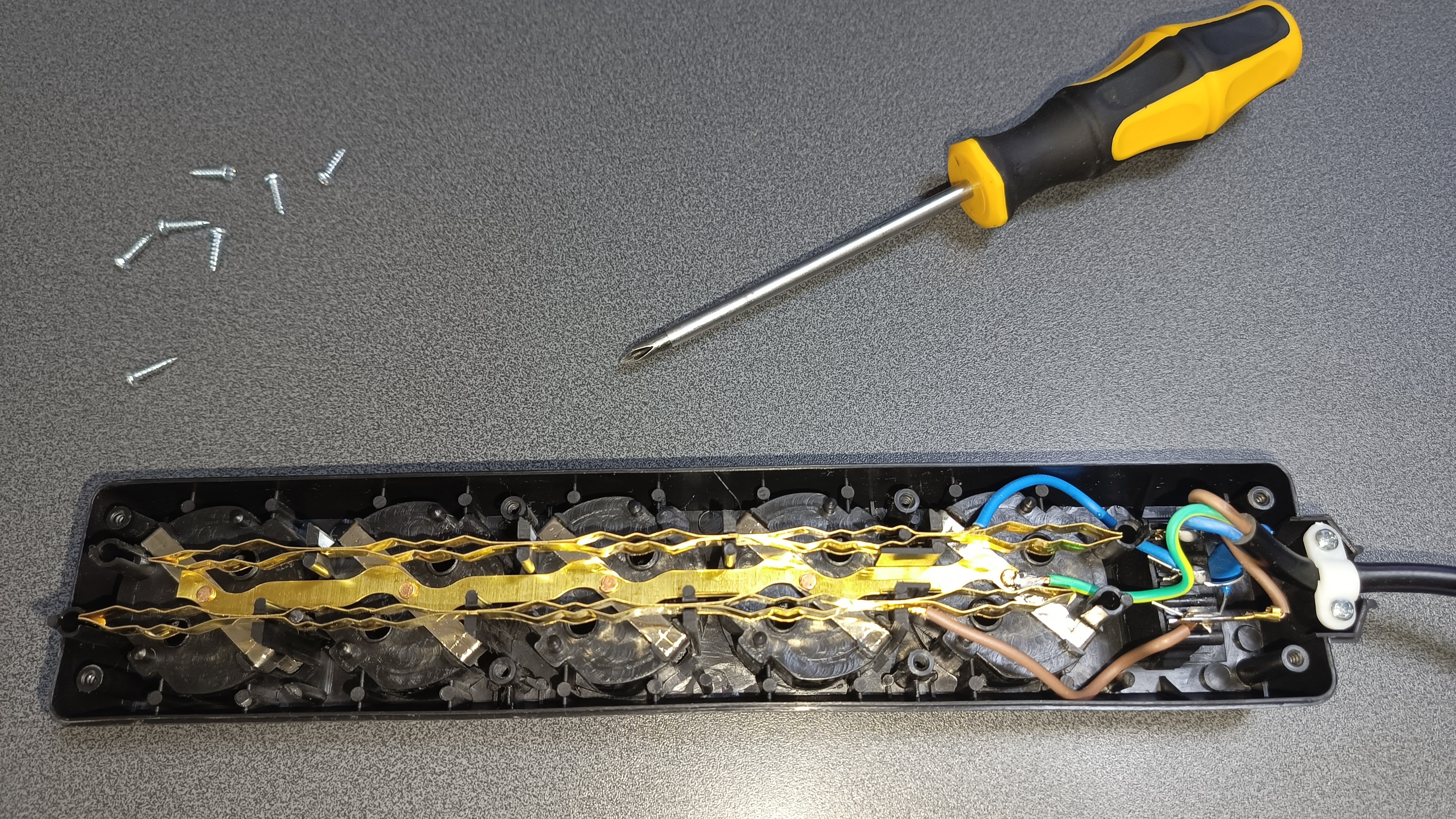

Разобрав еще одну модель сетевого фильтра более дорогого сегмента, чем прошлая модель, я ожидал увидеть хотя бы конденсатор. Но по итогу я внутри также обнаружил варистор 14D471K, но здесь уже хотя бы добавлен автоматический предохранитель на 16А, который обеспечивает защиту по току. Но также я не увидел X- и Y-конденсаторов, и не говоря уже о дросселе.

На корпусе написано «фильтр» — но фильтра может не быть

Поэтому, если вы ищете именно полноценный сетевой фильтр с защитой от скачков тока и напряжения, а также фильтрацией электрических помех, не стоит ориентироваться только на название или внешний вид устройства. Перед покупкой лучше изучить конкретную модель, найти подробные обзоры и, по возможности, посмотреть фотографии или видео с её разборкой.

Особое внимание стоит обратить на информацию на упаковке: производитель должен указать, какие именно виды защиты реализованы в устройстве. Главное правило — не стоит слепо доверять надписи «сетевой фильтр» на коробке. Под этим названием вполне может скрываться обычный удлинитель с выключателем и световым индикатором. Проще говоря, это обычный маркетинговый ход, поэтому характеристики устройства гораздо важнее красивой надписи на упаковке.
