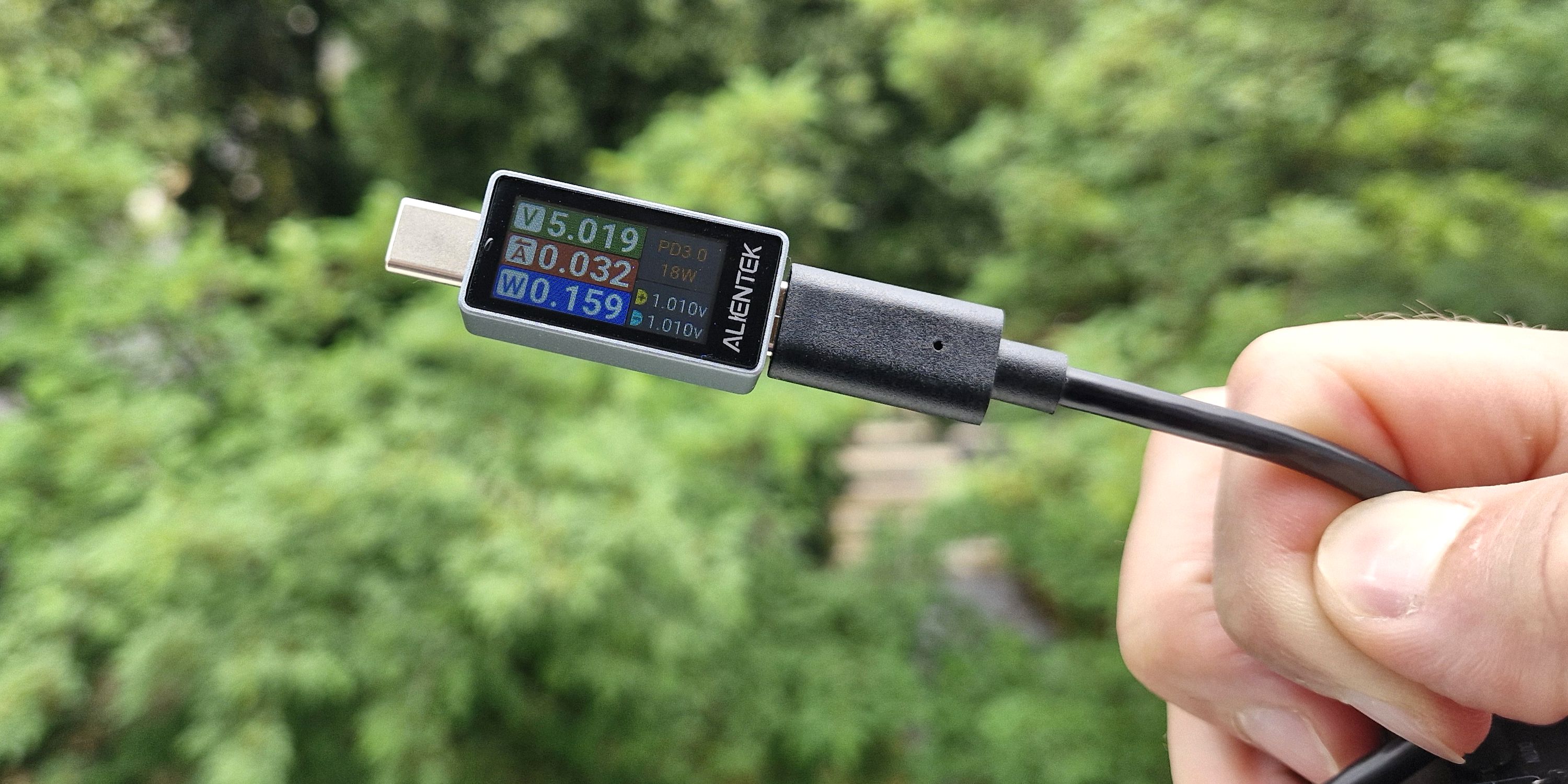

Куда уже меньше размером: обзор миниатюрного USB-C тестера Alientek С0

USB-тестеры давно перестали быть инструментом только блогеров и обзорщиков, многие пользователи применяют их для проверки пауэрбанков и зарядок и контроля потребления периферии. Но выпустить такое устройство в ультрокомпактном дизайне получается не у всех. У китайского бренда измерительных инструментов Alientek как раз такая новинка — миниатюрный тестер CO с USB-C портами. Не смотря на размер чуть больше корпуса разъема кабеля, устройство умеет определять текущие протоколы быстрой зарядки (15 видов), мощность зарядки, пульсации источника, сопротивление кабелей, и ёмкость аккумуляторов подключённых устройств. И все это с читаемым IPS-краном и в полностью металлическом корпусе. Чуть подробнее о новинке ниже.

Технические характеристики

Упаковка и комплект

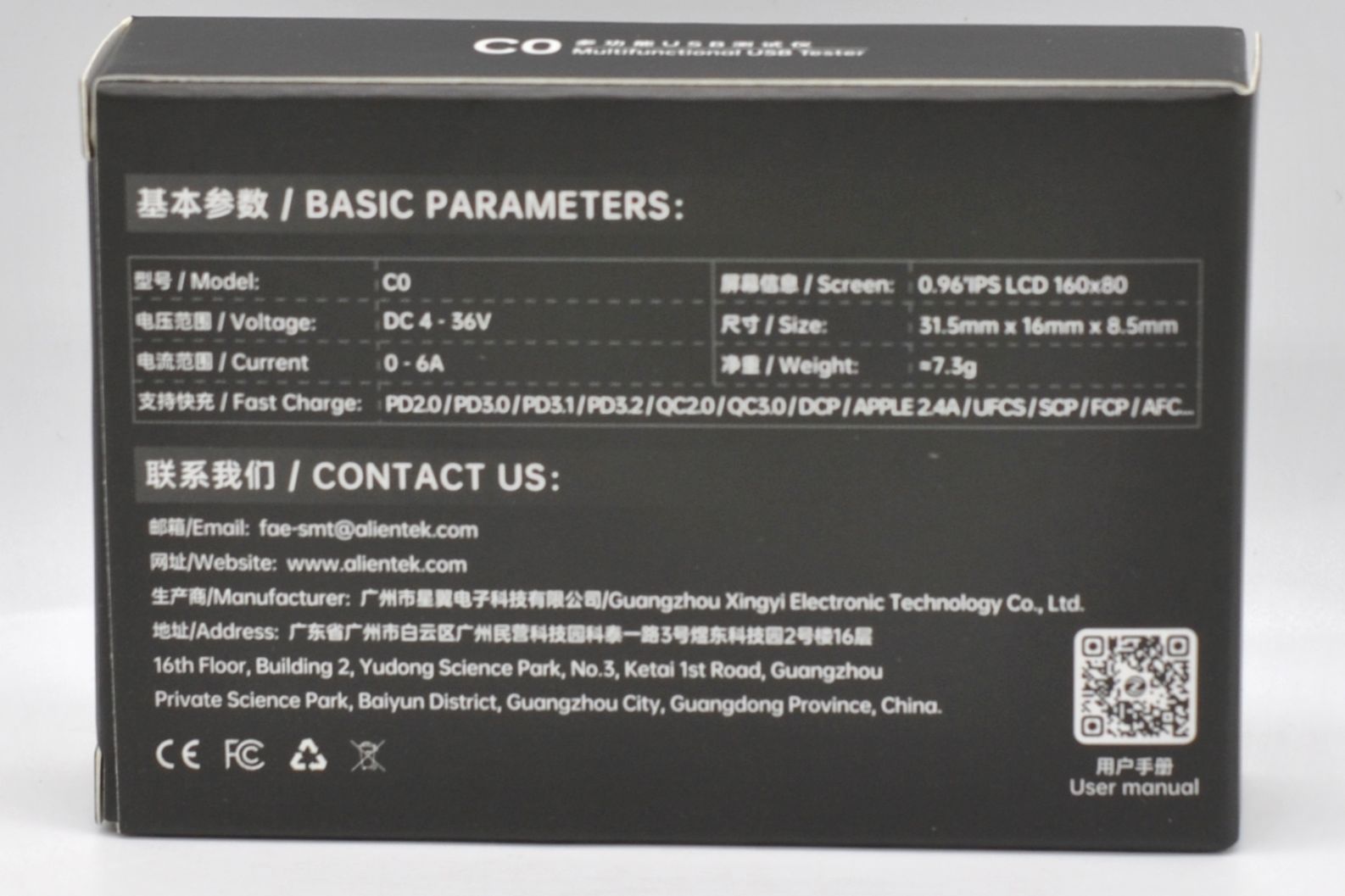

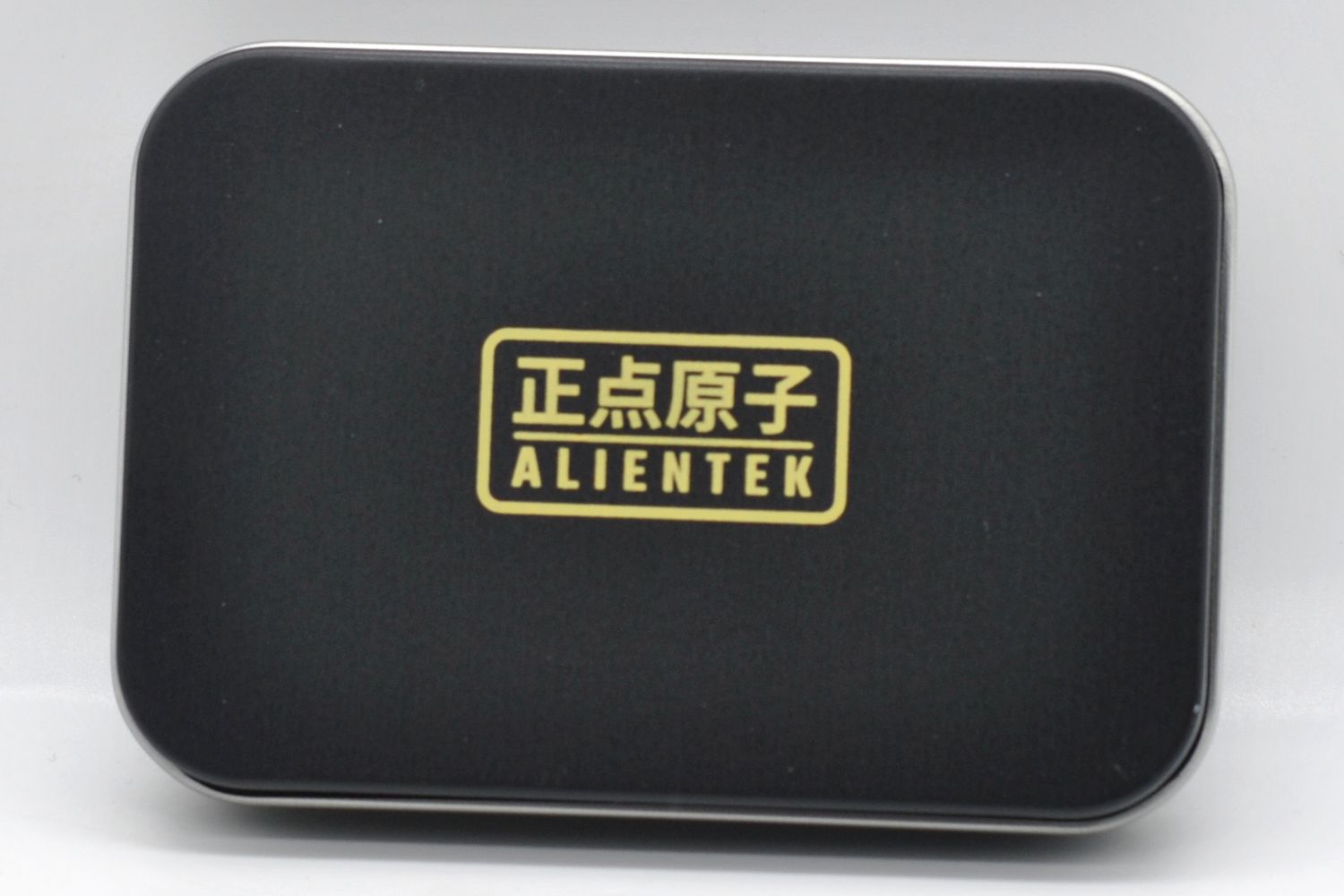

Коммерческая упаковка, а внутри жестяная коробочка для хранения:

Произведено в Китае Guangzhou Xingyi Electronic Technology Co., Ltd.

Инструкция по QR-коду только на китайском языке.

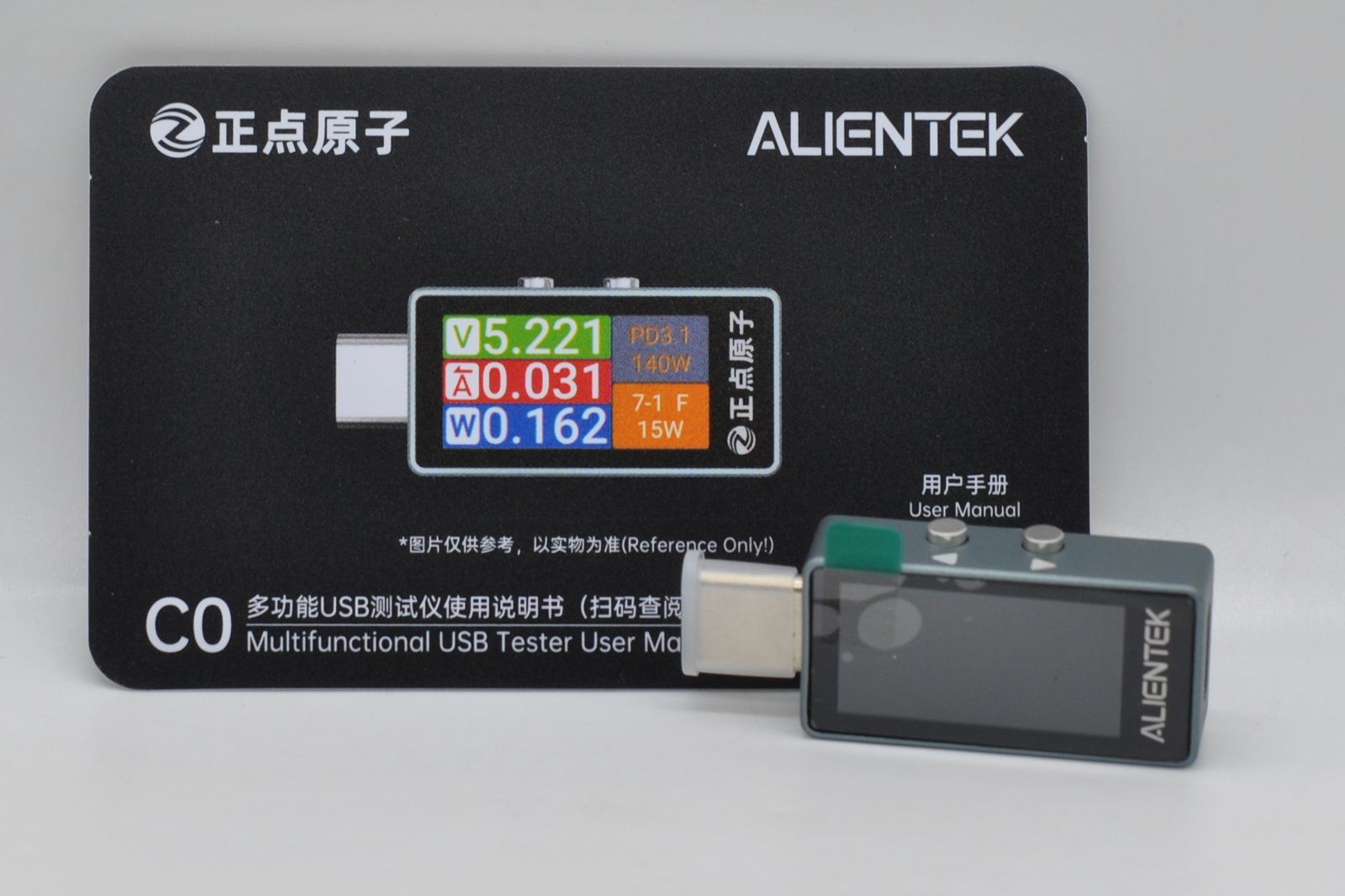

Внутри тестер С0 и карточка с контактами производителя:

Порт Type-C «папа» с защитной заглушкой.

Внешний вид

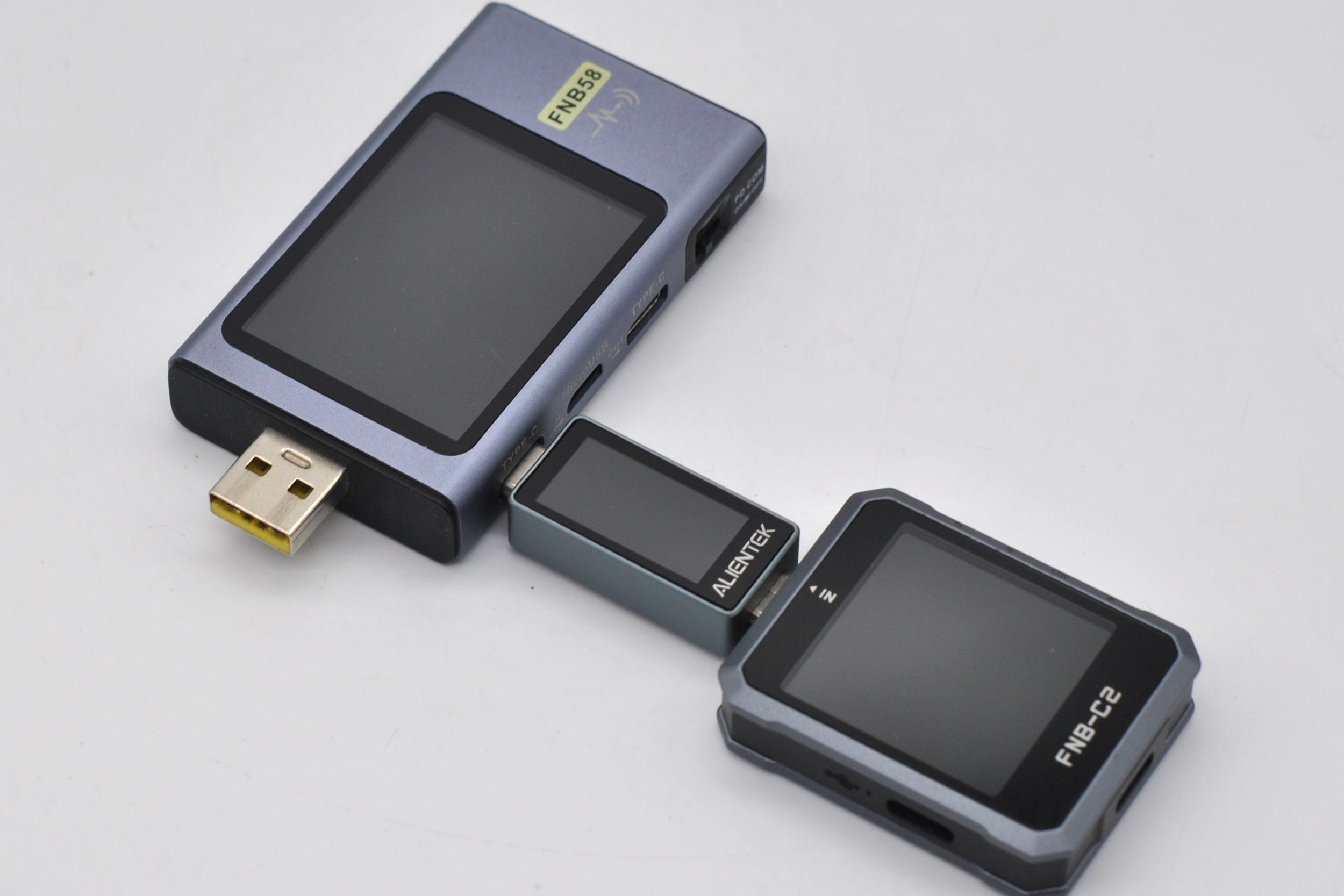

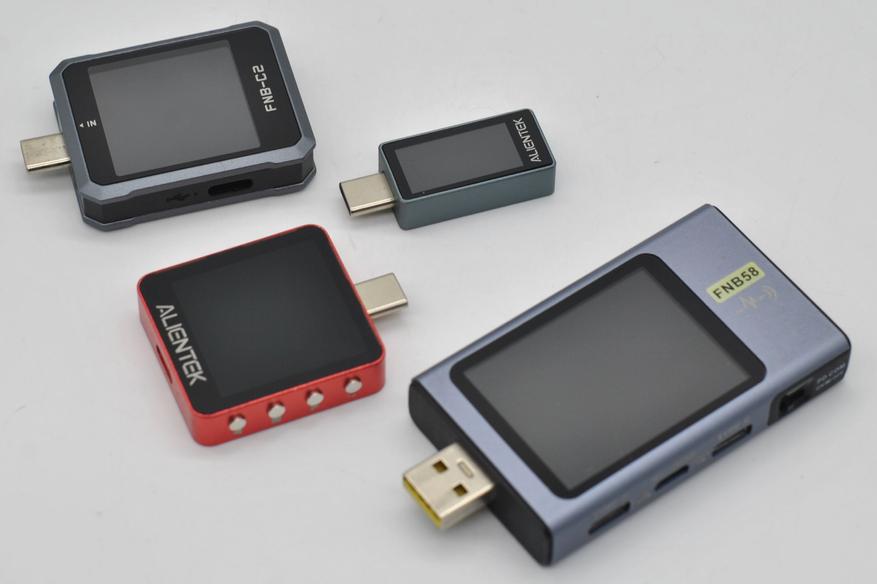

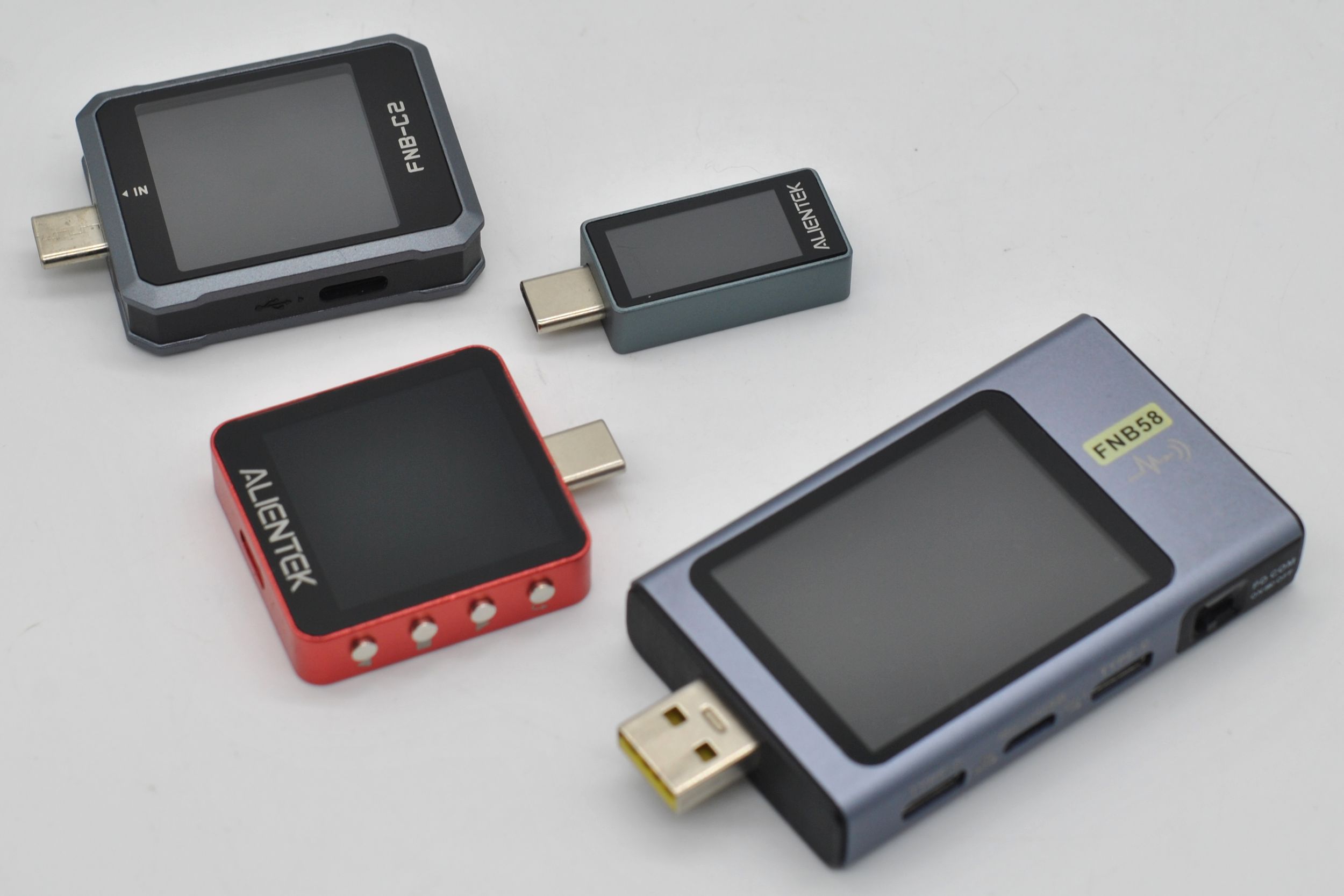

Первое впечатление об этом приборе это конечно размер. В сравнении с «одноклассниками» (два от компании Fnirsi и С2 от Alientek) это особенно заметно:

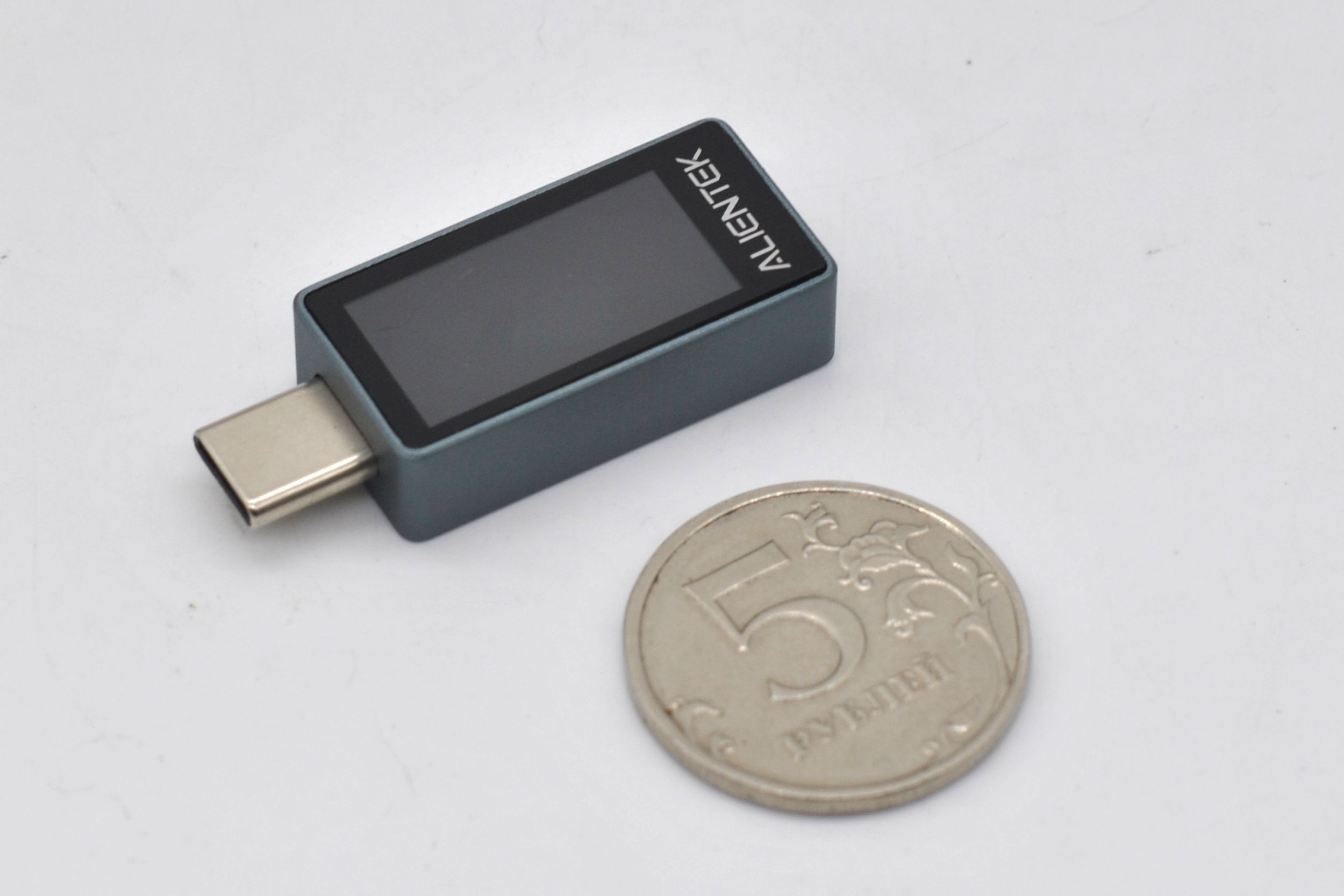

Размеры без учета выступающего порта буквально 3х1,5х1 см. Измеренная масса 8 г.

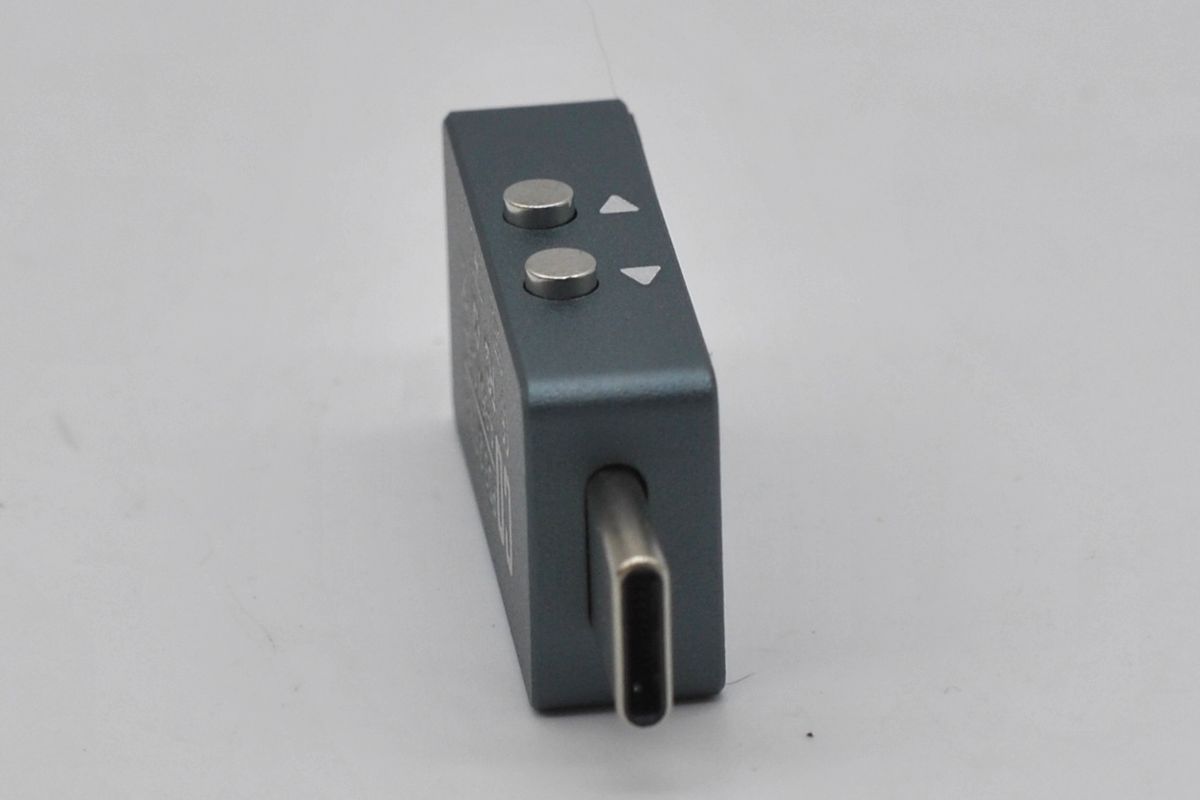

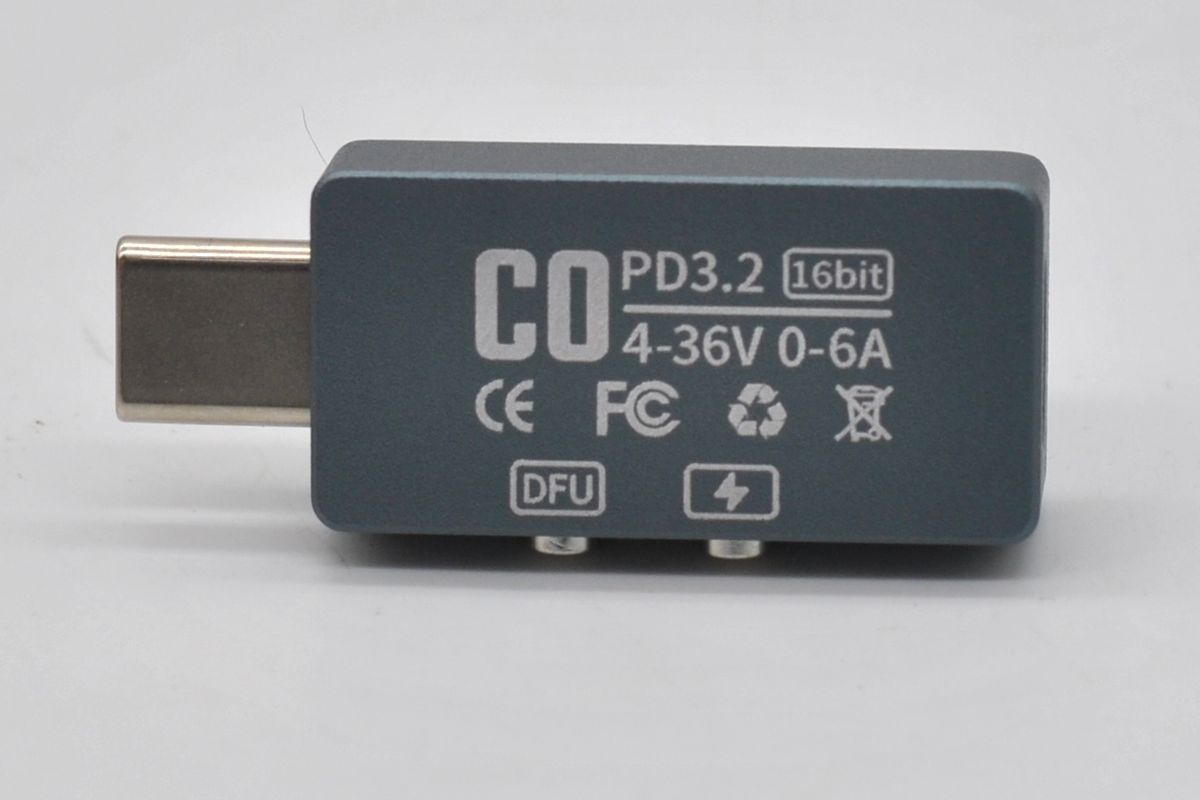

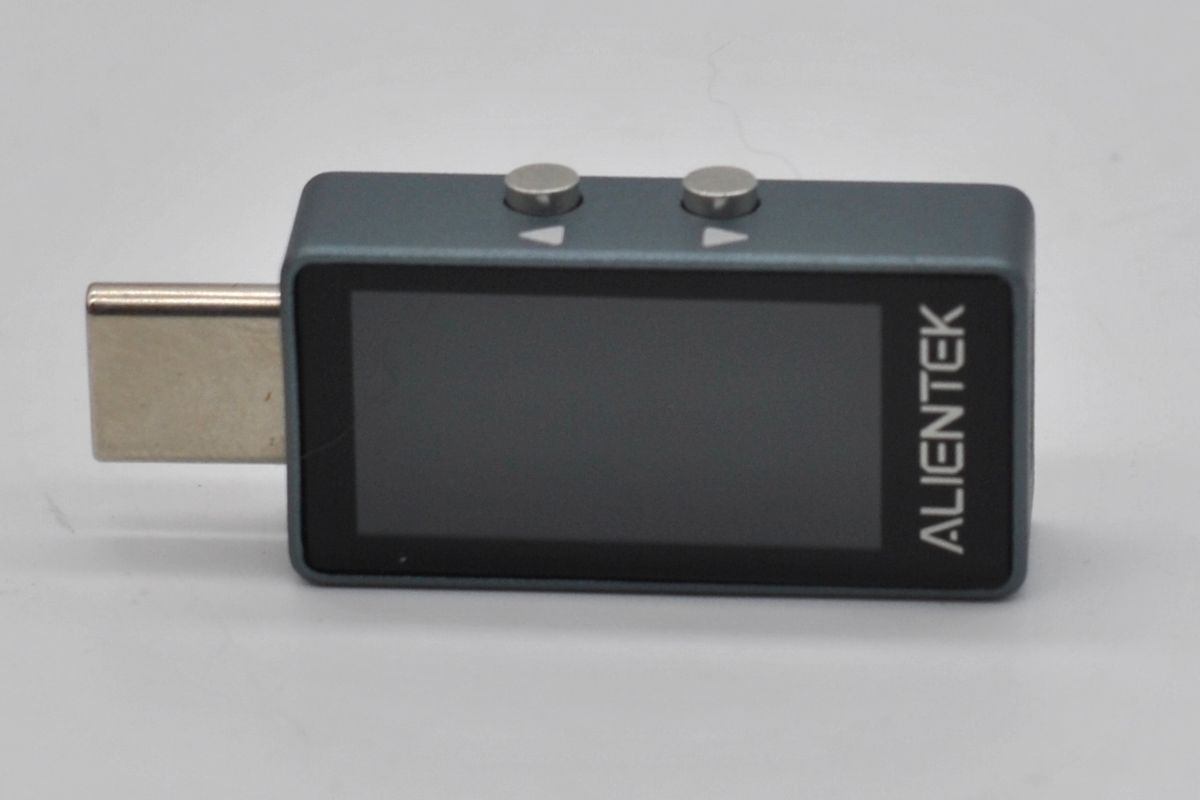

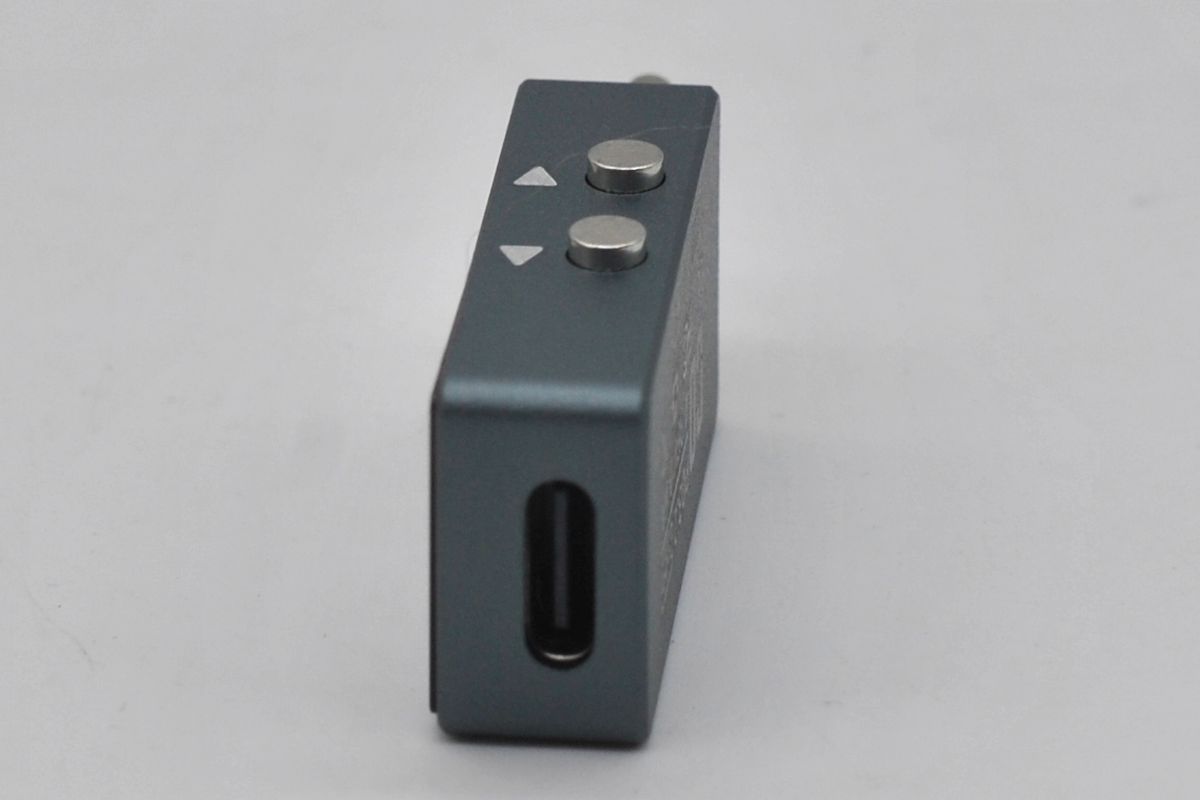

Рассмотрим со всех сторон:

Коробчатый металлический корпус, дисплей вклеен аккуратно. Физический размер экрана 23х12 мм, кнопок управления две (они тоже металлические и с четким кликом), порту USB-C тоже два (вход и выход). Одна кнопка для включения, экран без нагрузки не включается.

Сам дисплей яркий, углы обзора широченные, на нем не экономили:

Высота цифр 4 мм.

При повороте корпуса тестера, показания тоже поворачиваются, внутри стоит гироскоп.

В работе

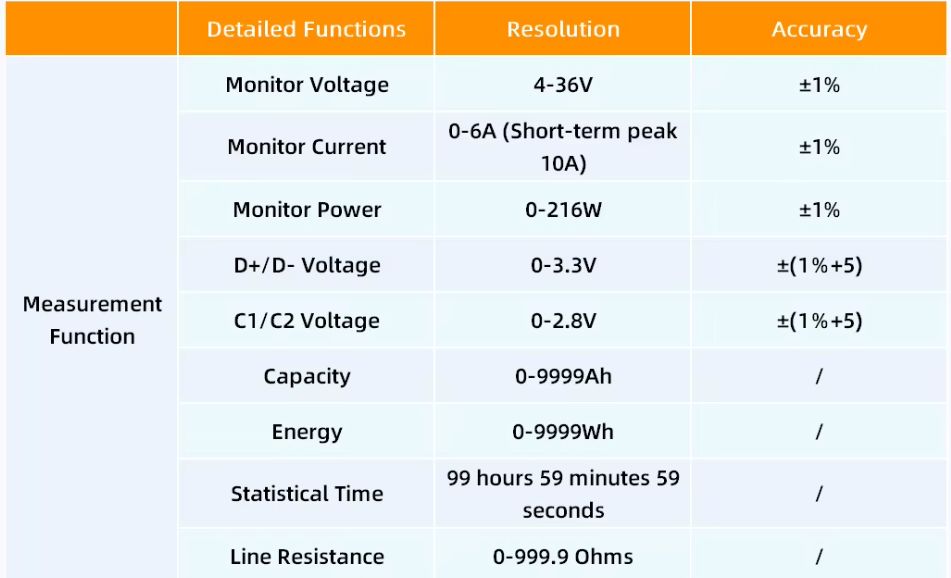

Диапазоны точности по измеряемым параметрам приведены производителем в таблице:

Точности для бытового применения (для диагностики USB-цепей зарядных устройств) вполне достаточно.

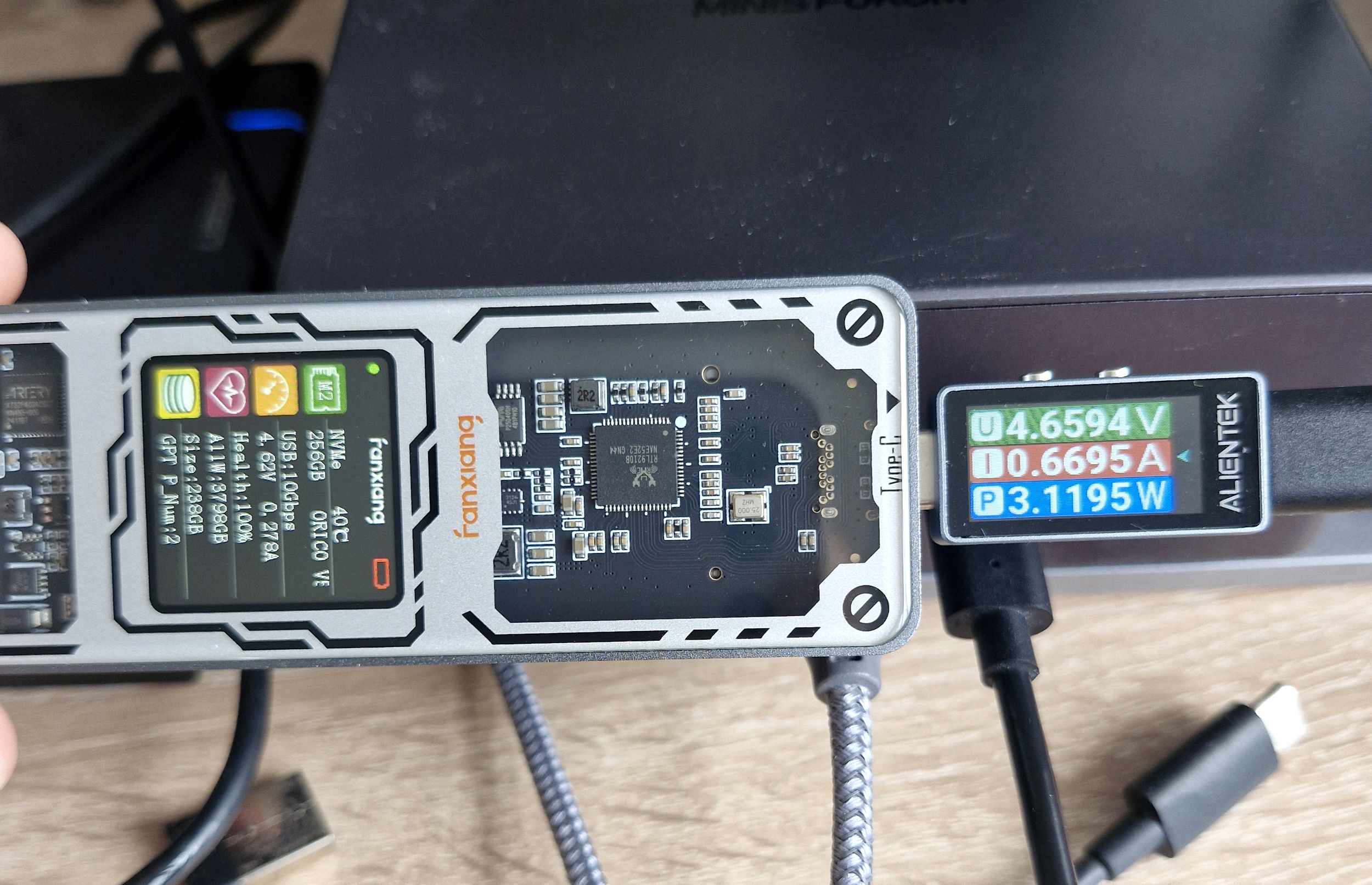

Порт USB тут версии 3.0 — проверил это с SSD кейсом, подключенным с тестером (скорость чтения и записи не поменялась):

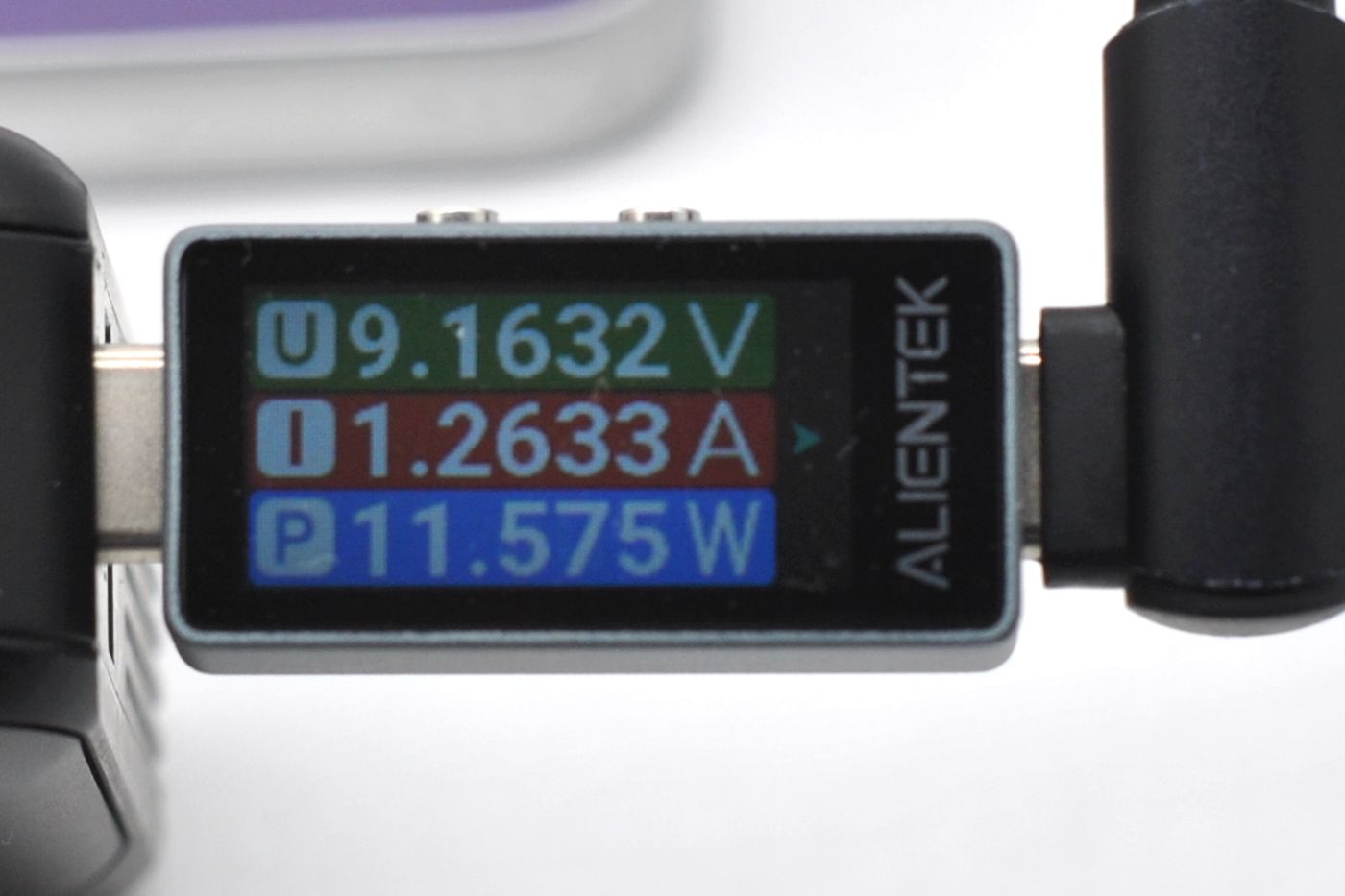

Посмотрим на рабочие экраны тестера (на реальной зарядке смартфона), они перелистываются по кольцу (причем есть память последнего):

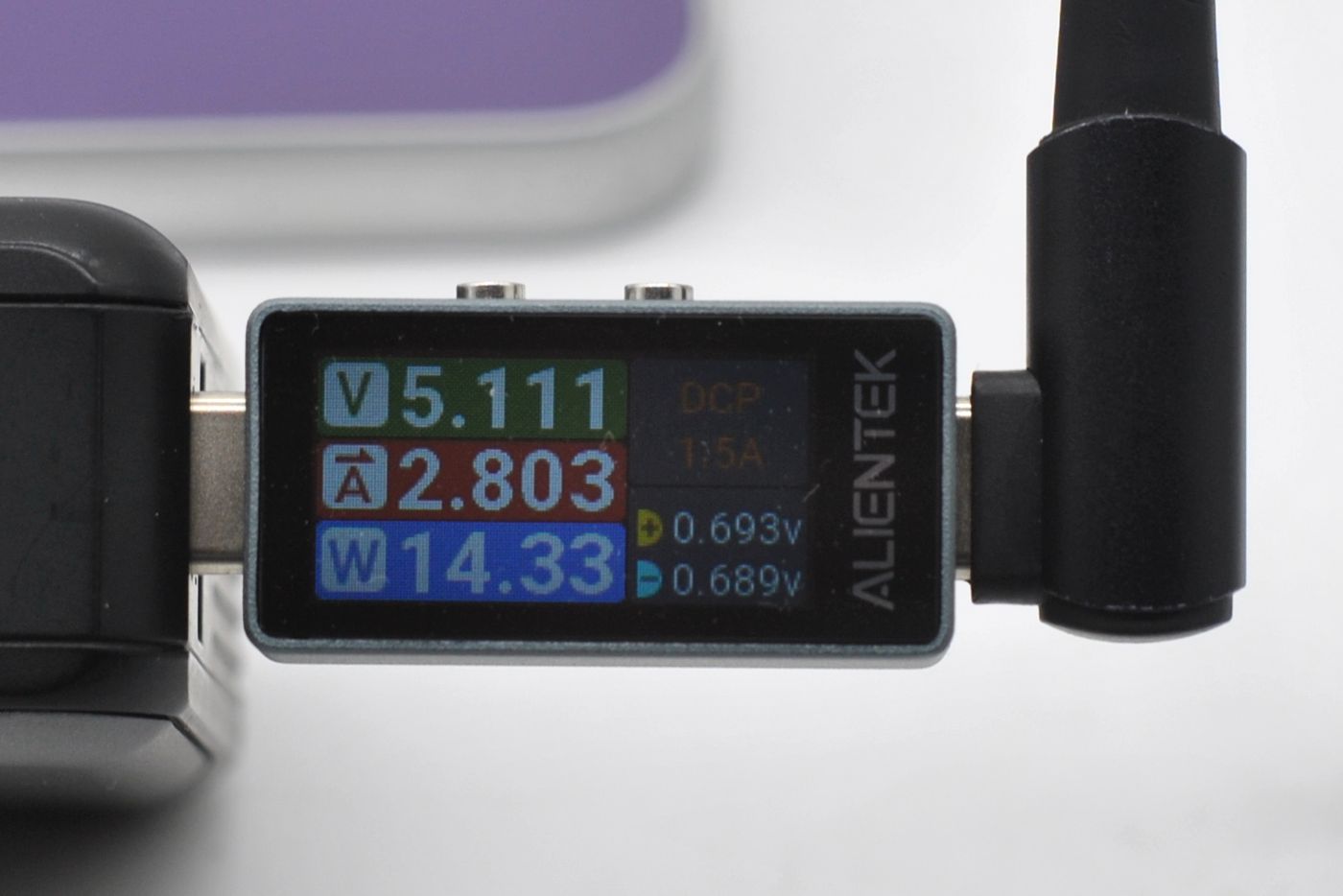

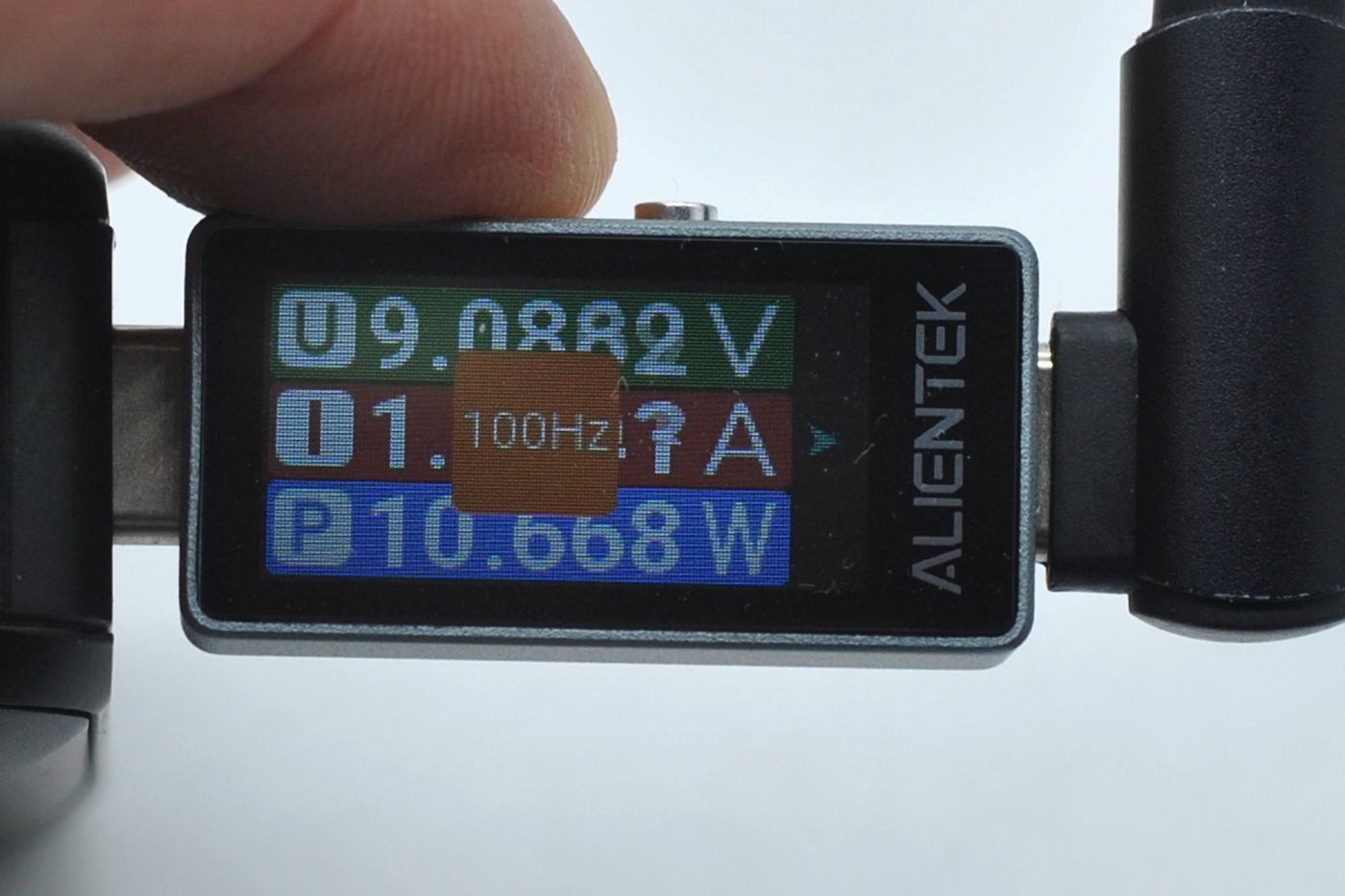

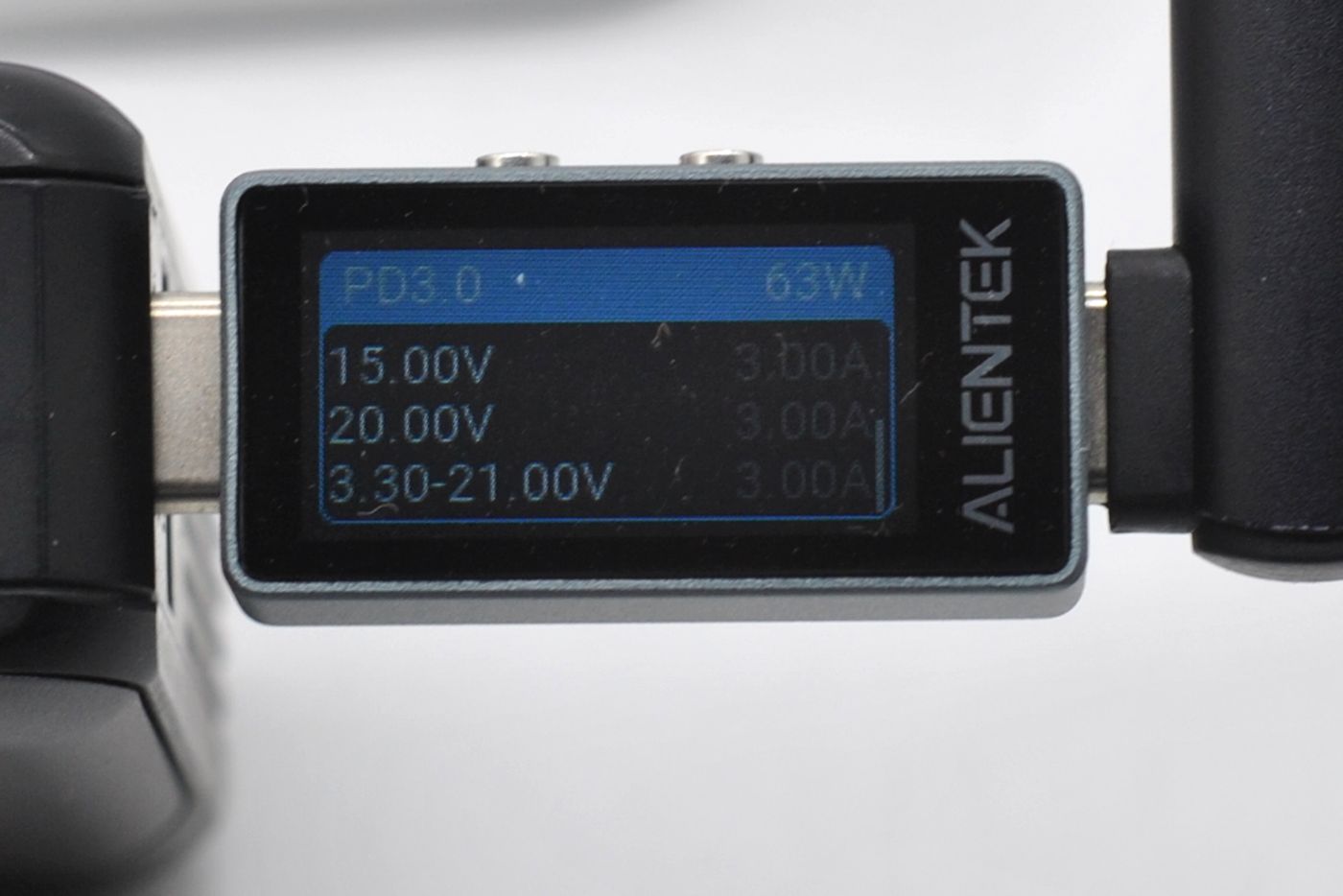

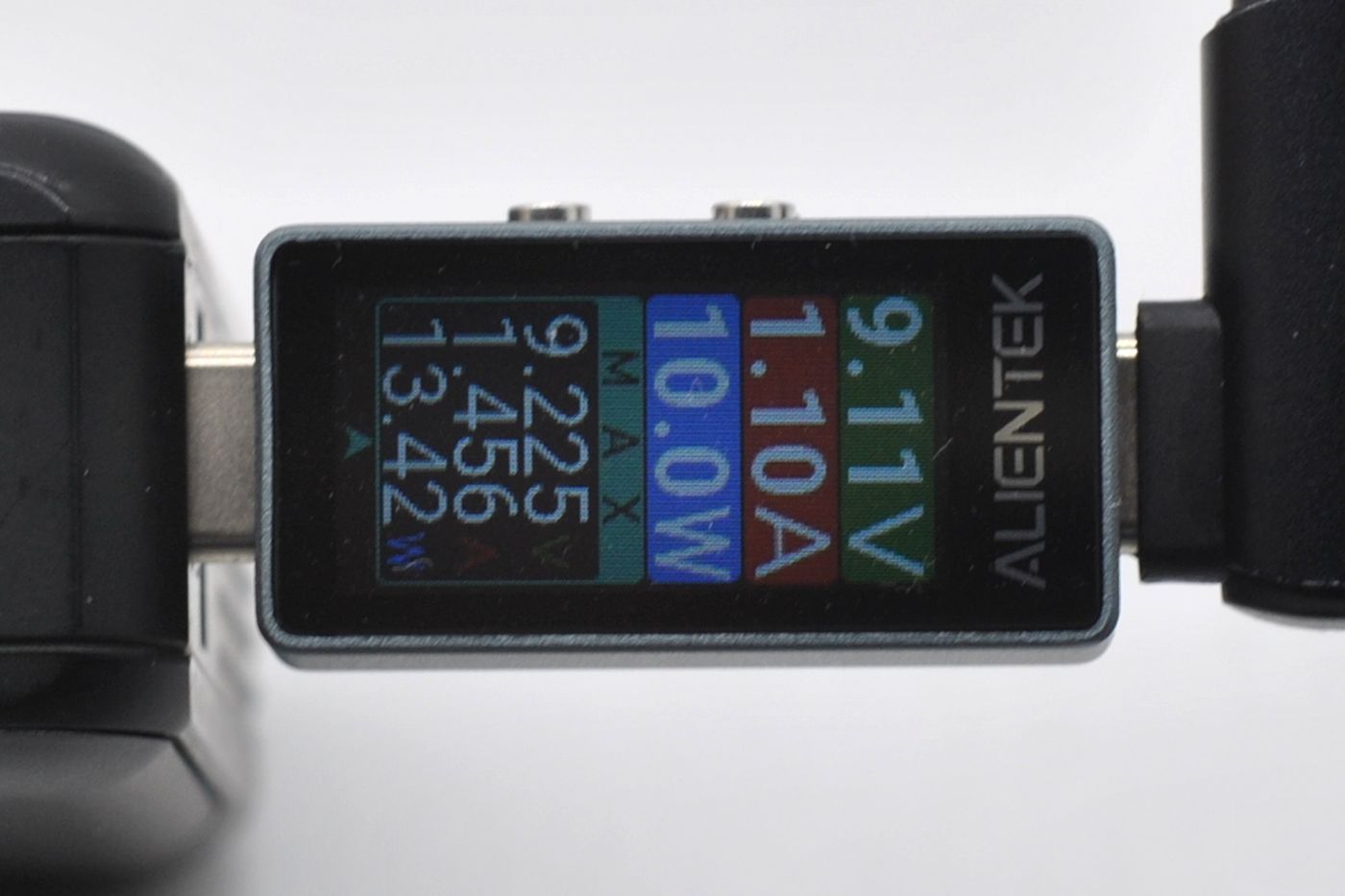

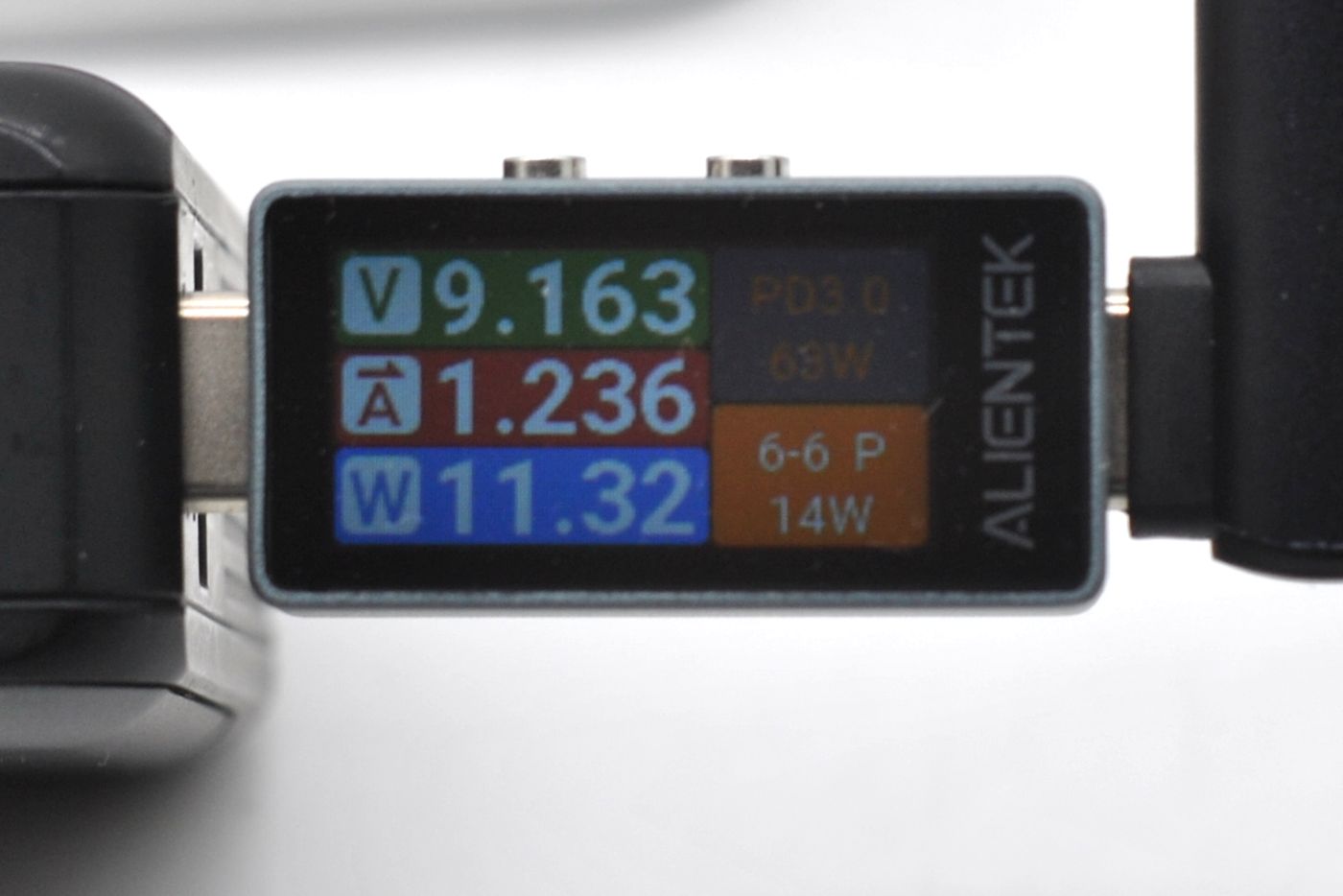

Пробежимся по порядку: первый экран потребление тока и мощность (удерживая левую кнопку регулируем частоту обновления показаний), второй экран тоже самое + протоколы быстрой зарядки, причем для PD можно посмотреть соотношение напряжения и тока. Без нагрузки просто перебирает доступные протоколы и показывает напряжение на линиях D.

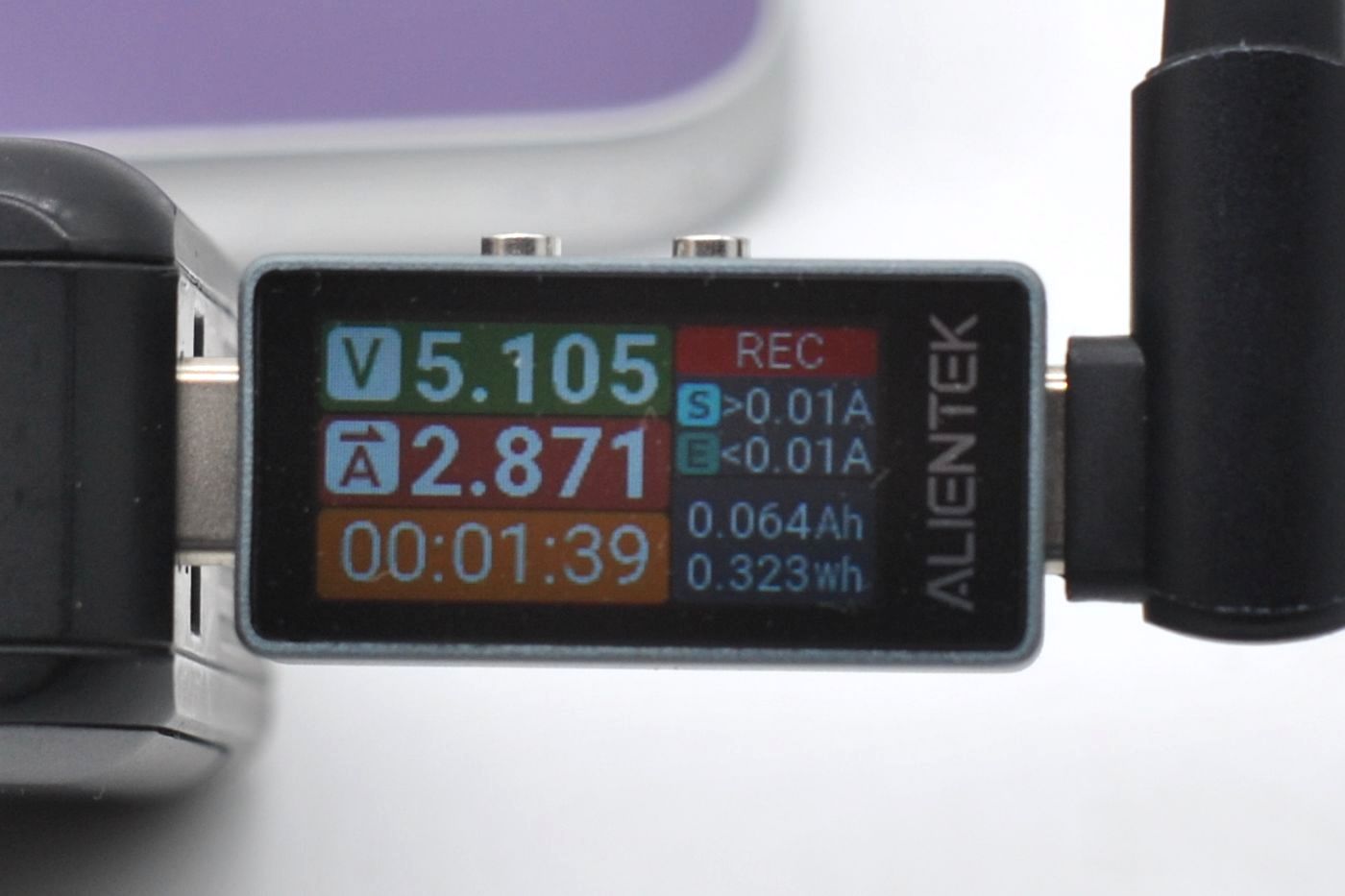

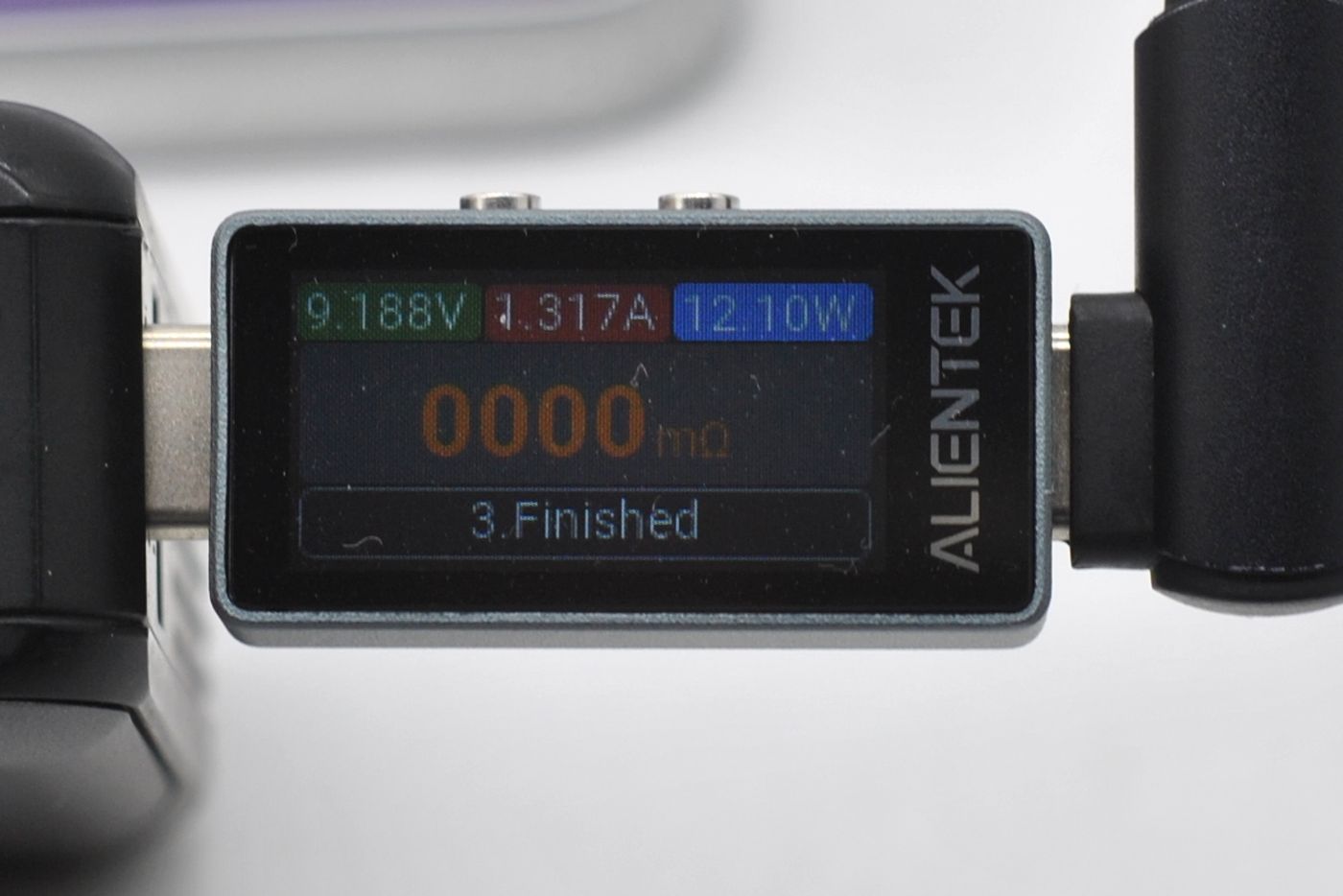

Далее, оценка ёмкости АКБ с памятью, замер пульсаций напряжения, замер сопротивления кабелей (с регулируемой нагрузкой). Как сказано выше, показания на экране могут поворачиваться (там появляются и средние значения).

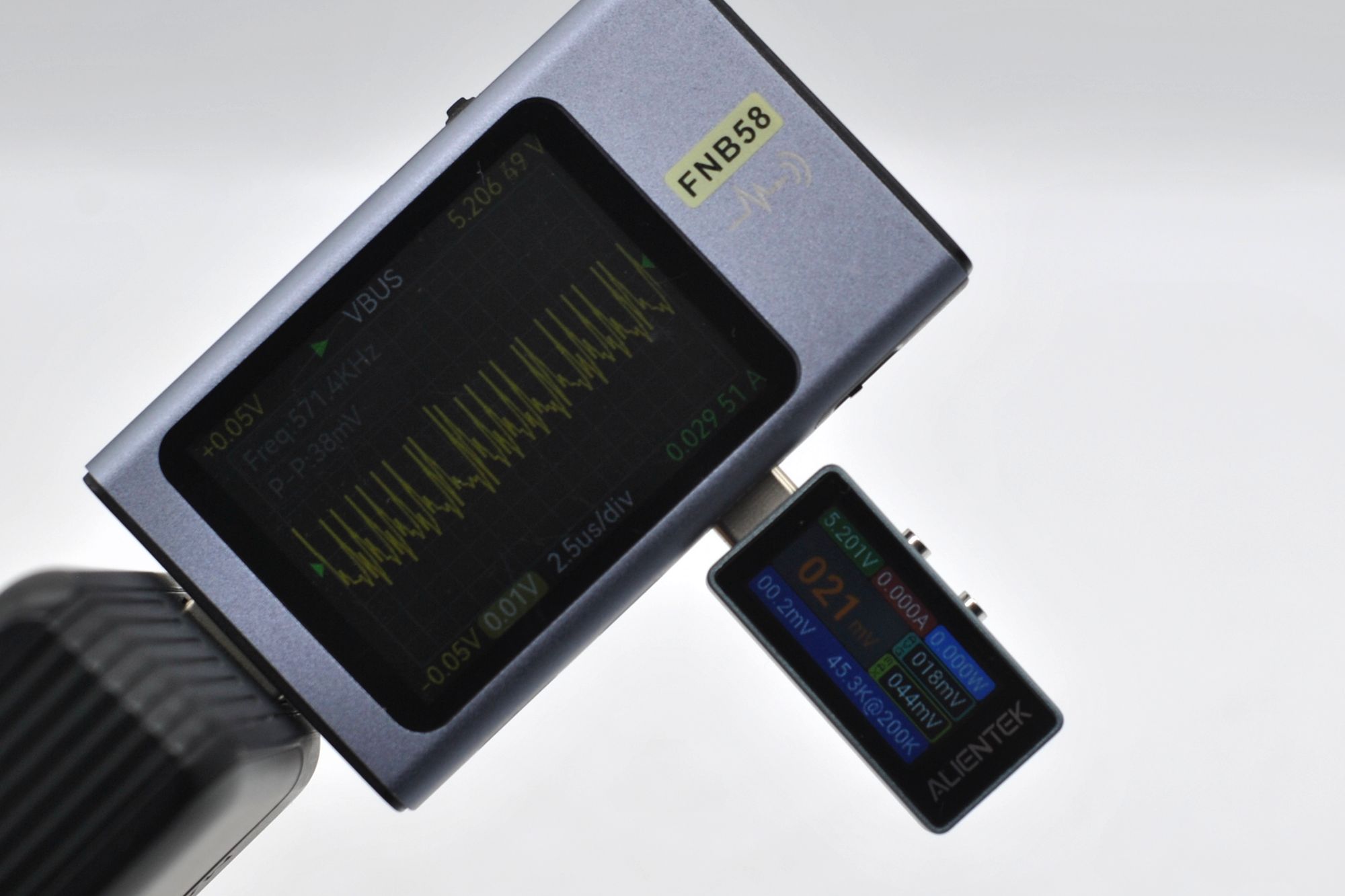

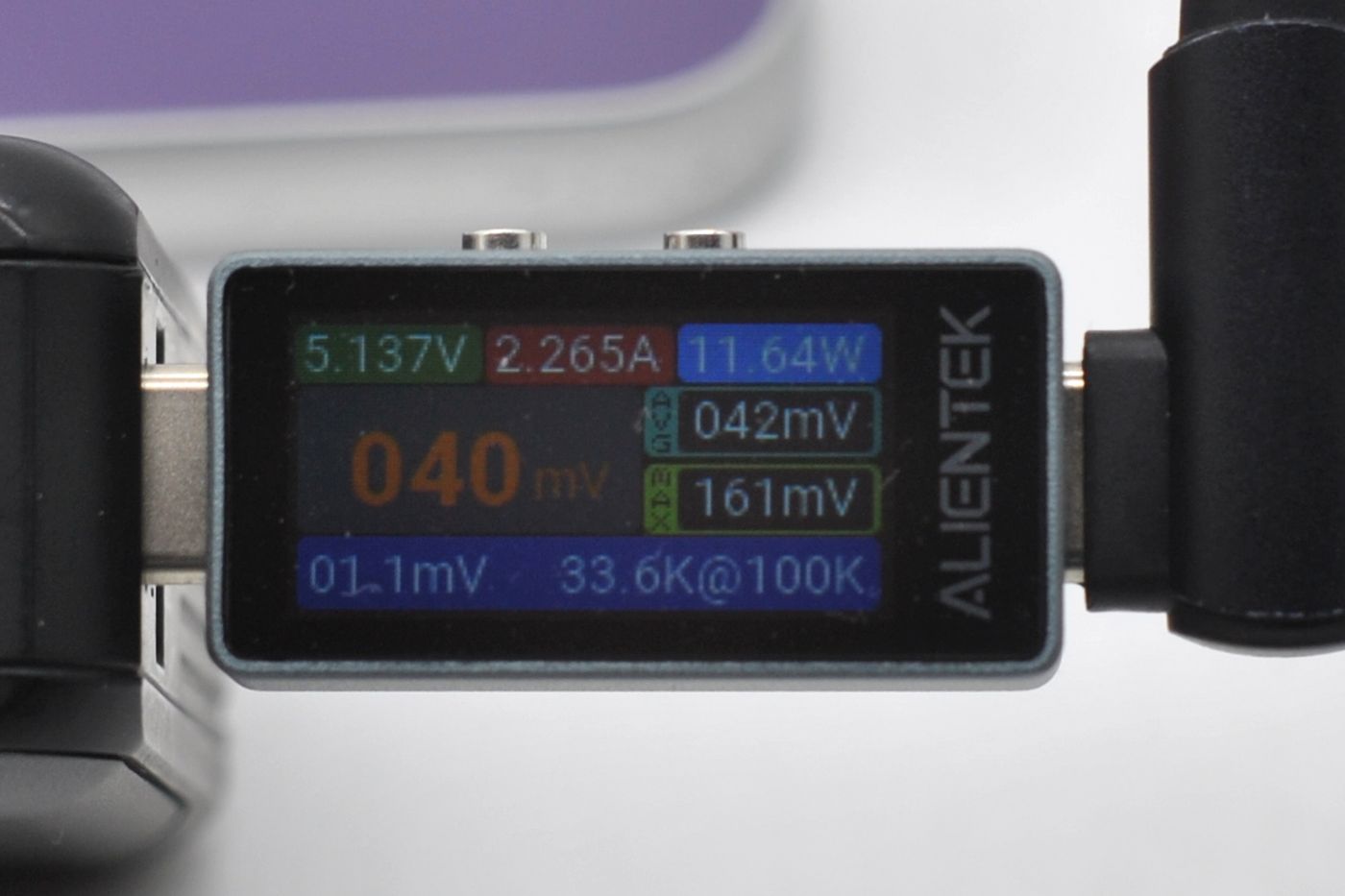

Пульсации увы в числах, без графика, но разрешение высокое:

и видны пики (максимальное и минимальное значение пульсаций).

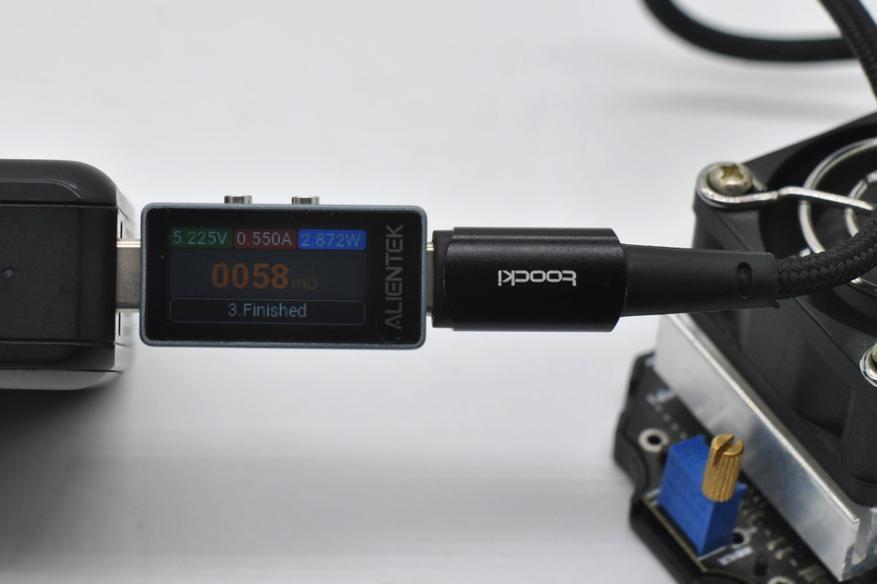

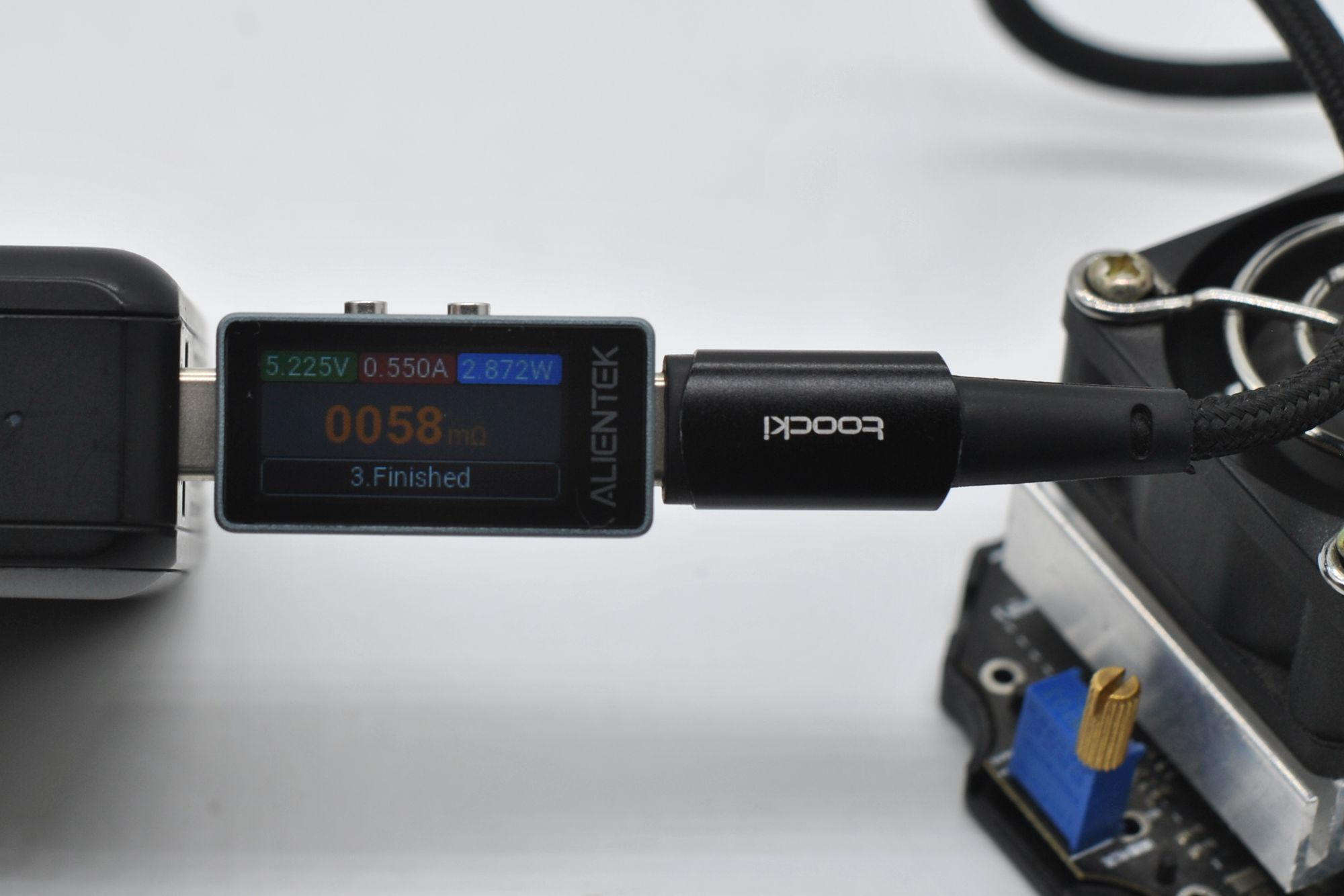

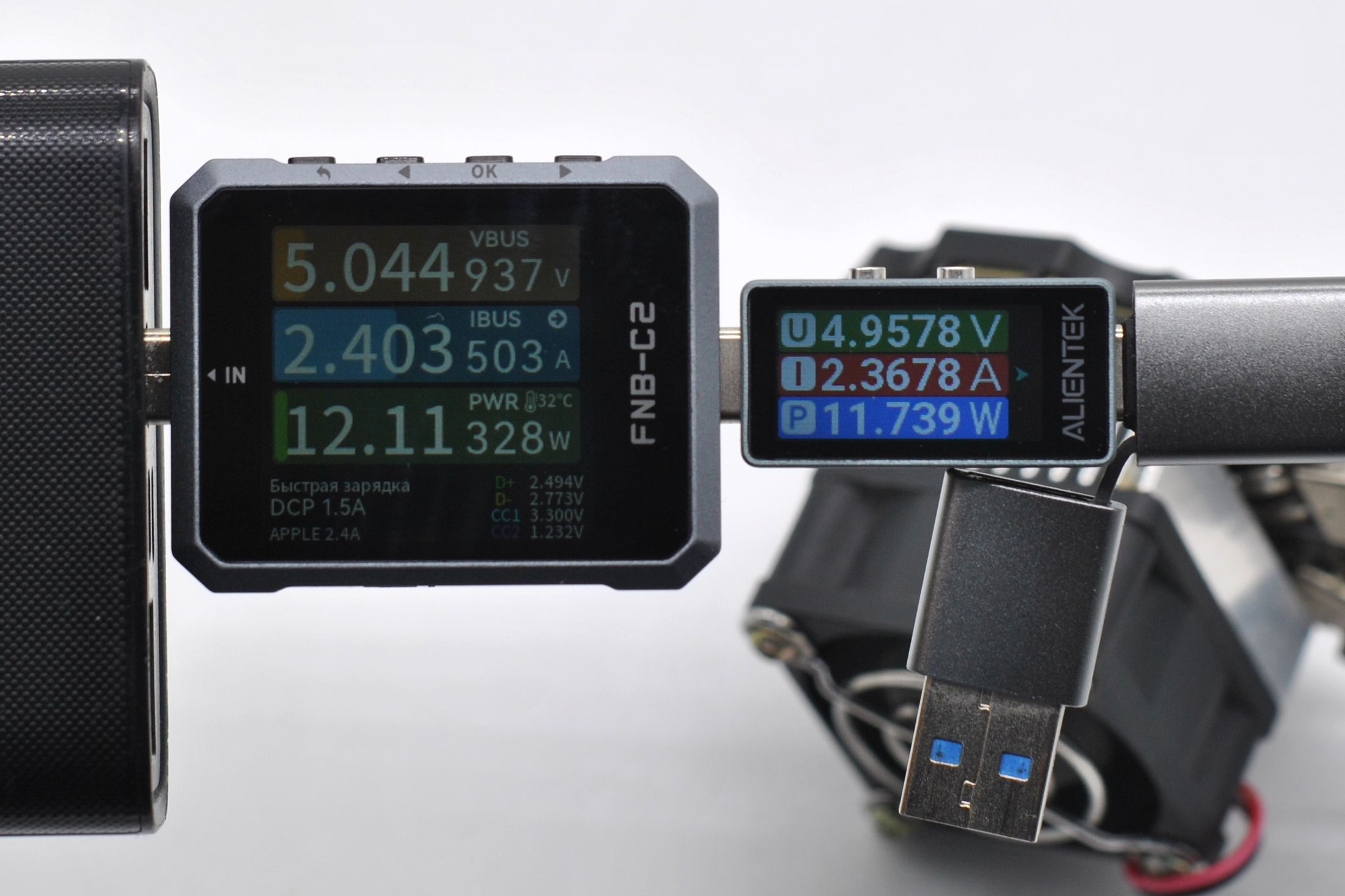

Сопротивление кабелей измеряет плюс-минус как и проверенный тестер FNIRSI FNB58:

Еще в возможностях заявлено обновление прошивки через ПК и фирменный софт ATK-C. Драйвер и ПО скоро появятся на официальном сайте.

Итог

По итогу ультракомпактные размеры тестера С0 это и плюс, и минус. Плюс в том что места не занимает и прост в освоении, много умеет для таких габаритов (гироскоп, пульсации, сопротивление кабелей). Минус — наглядность (особенно график пульсаций), нет автосканирования протоколов (только текущий активный протокол) и PD-триггера. Отдельно отмечу широкий рабочий диапазон по току и напряжению и стандарт USB3.0 в интерфейсе.

Если вам нужна компактность и простота, базовый анализ протоколов и возможность точечно измерять параметры ЗУ и пауэрбанков — этот тестер справится. Если зрение нормальное — с читаемостью экрана проблем не будет. Но если вы ищете прибор с полностью автоматическим анализом всей цепи, и развитым меню инструментов, возможно, стоит присмотреться к более продвинутым моделям.
