Почему в невесомости топливо перестаёт поступать к двигателю ракеты

На Земле топливная система проста: жидкость собирается в нижней части бака и поступает к двигателю. Пока заборное отверстие погружено в горючее или окислитель, насос получает непрерывный поток. Однако после выхода на орбиту привычного «дна» больше нет. Ракета и всё её содержимое непрерывно падают вокруг Земли, поэтому топливо перестаёт оседать в нижней части ёмкости.

В баке при этом могут оставаться сотни килограммов жидкости, но возле выхода окажется газ. Если открыть клапан в таком состоянии, к двигателю пойдёт неоднородная смесь жидкости и пузырей. Для ракетной установки это означает нестабильную подачу, падение давления и возможный срыв запуска. Поэтому запас топлива и возможность использовать его — не одно и то же.

Положением жидкости управляют разгонные импульсы, перегородки, сетчатые каналы, капиллярные лопасти и мембраны. Без них спутники не смогли бы надёжно корректировать орбиту, а верхние ступени — повторно включать двигатели.

Почему у бака исчезают верх и низ

Пока ракета поднимается с работающими двигателями, топливо ведёт себя почти привычно. Ускорение прижимает его к задней части бака, расположенной ближе к двигателю. Возникает временное «дно», а газ занимает противоположную область. Чем сильнее ускорение, тем увереннее жидкость закрывает вход в топливопровод.

После выключения двигателя ступень переходит в свободный полёт. Земное притяжение никуда не исчезает, но одинаково ускоряет бак, жидкость и газ внутри него. Давление больше не увеличивается в направлении условного низа, поэтому различие плотностей перестаёт разделять содержимое привычным способом.

На Земле пузырёк поднимается, потому что окружающая жидкость тяжелее и выталкивает его вверх. На орбите выраженного «вверх» нет, поэтому газ может остаться в любой части бака. Даже большой запас топлива не гарантирует, что именно жидкость окажется возле выходного отверстия.

Совершенно неподвижной среды на аппарате всё равно не бывает. На содержимое бака действуют двигатели ориентации, вращение и вибрации оборудования. На Земле эти воздействия почти незаметны на фоне тяжести, но в невесомости способны определить положение жидкости.

Как топливо распределяется в невесомости

Когда влияние тяжести ослабевает, заметнее становятся поверхностное натяжение и смачивание. Свободная жидкость стремится уменьшить площадь границы с газом, поэтому отдельная капля принимает форму, близкую к шару. Но внутри настоящего топливного бака результат зависит от материала стенок и свойств самого топлива.

Если жидкость хорошо смачивает поверхность, она растекается вдоль стенок, а газ собирается ближе к центру. При слабом смачивании топливо охотнее формирует отдельный объём. Перегородки, углы и трубопроводы дополнительно усложняют границу между жидкостью и газом.

После выключения двигателя топливо движется по инерции, ударяется о стенки и распадается на объёмы и капли. Такое плескание называют «слошингом». Оно может оголить заборное отверстие и изменить распределение массы ступени, затрудняя её ориентацию.

Привычная воронка тоже не образуется автоматически. На Земле её поддерживают тяжесть, перепад давления и свободная поверхность. В невесомости вращение прижимает жидкость к стенкам, но распределяет её иначе.

Почему газ опасен для двигателя

Жидкостный ракетный двигатель рассчитан на определённое давление и массовый расход компонентов. В крупной установке топливо и окислитель проходят через насосы, после чего подаются в камеру сгорания. Газ значительно легче сжимается, чем жидкость, поэтому пузырь в магистрали резко меняет работу всей системы.

Турбонасос может потерять устойчивый приток, в потоке возникают кавитация и скачки давления. Камера получает неправильное соотношение компонентов, поэтому горение становится нестабильным или прекращается. При запуске магистрали должны быть заполнены жидкостью.

У небольших спутников двигатели нередко питаются давлением газа без турбонасосов. Но и здесь вместо топлива в магистраль может поступить газ наддува или пар компонента. Аппарат не получит рассчитанный импульс и ошибётся при коррекции орбиты.

Поэтому важен не общий остаток, а количество, которое можно гарантированно забрать из бака. Топливо на стенках и в удалённых полостях может оказаться недоступным.

Как ракете создают временное дно

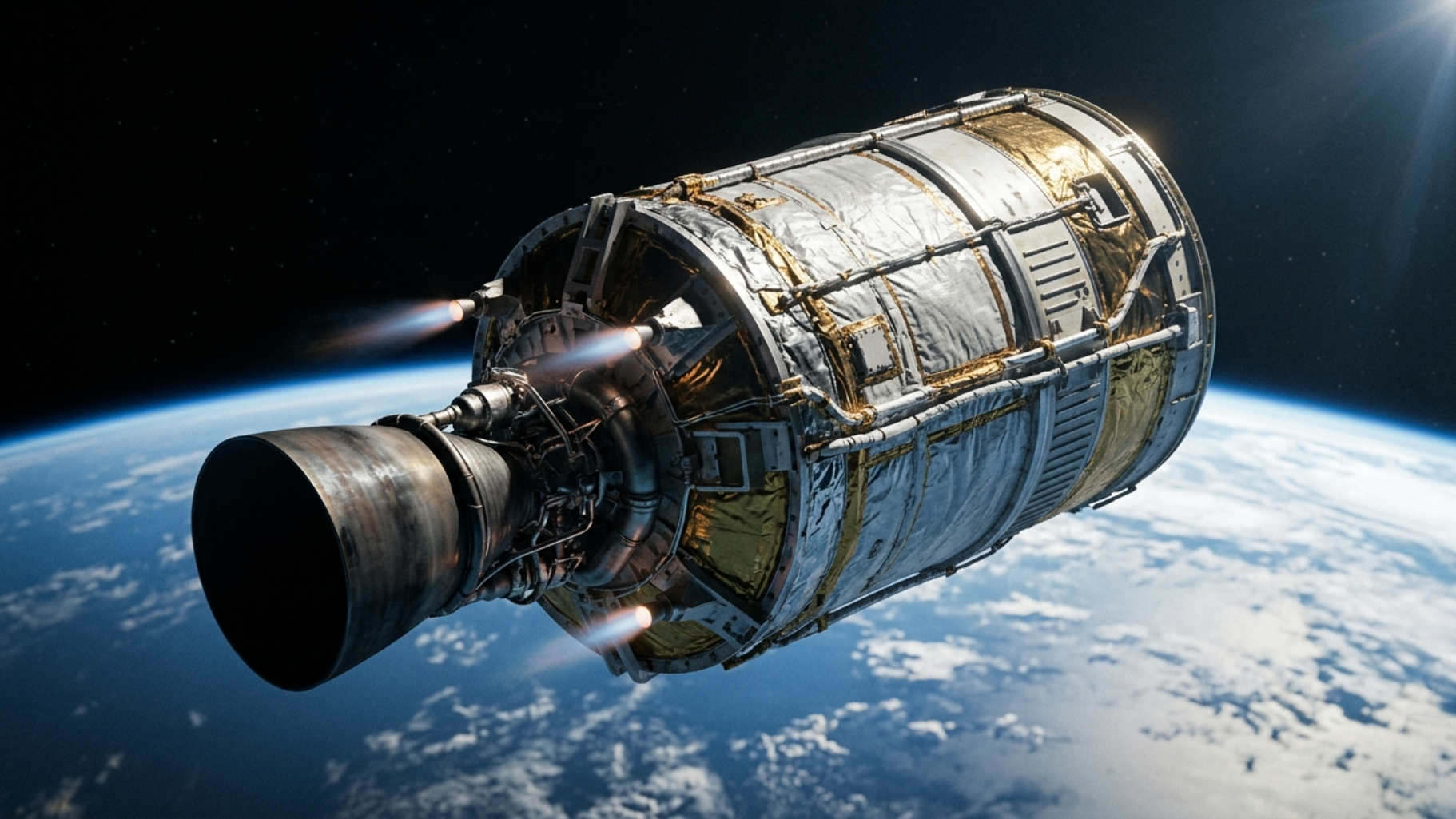

Самый прямой способ собрать топливо у выхода — ненадолго придать аппарату ускорение. Перед повторным запуском основного двигателя включают небольшие двигатели ориентации или специальные осадочные двигатели. Их тяга невелика, но её достаточно, чтобы жидкость постепенно переместилась к задней части баков, а газ — к противоположной.

Такой импульс называют осаждением топлива. Он должен успеть переместить жидкость и успокоить волны. Если включить главный двигатель слишком рано, заборное устройство захватит газ; слишком резкий импульс, напротив, заставит топливо удариться о стенку и породит новую волну.

После осаждения система наддува создаёт необходимое давление, охлаждаются магистрали и открываются основные клапаны. Полноценный запуск начинается только при устойчивой подаче.

У метода есть цена. Малые двигатели расходуют собственное топливо, а каждое дополнительное включение усложняет программу полёта. Для спутника, который должен выполнять сотни коротких манёвров в течение многих лет, постоянное осаждение может оказаться слишком расточительным.

Как капиллярные устройства удерживают жидкость

Там, где нельзя каждый раз разгонять аппарат, используют устройства управления топливом. Они заставляют поверхностное натяжение работать на систему подачи и удерживают жидкость возле заборного отверстия.

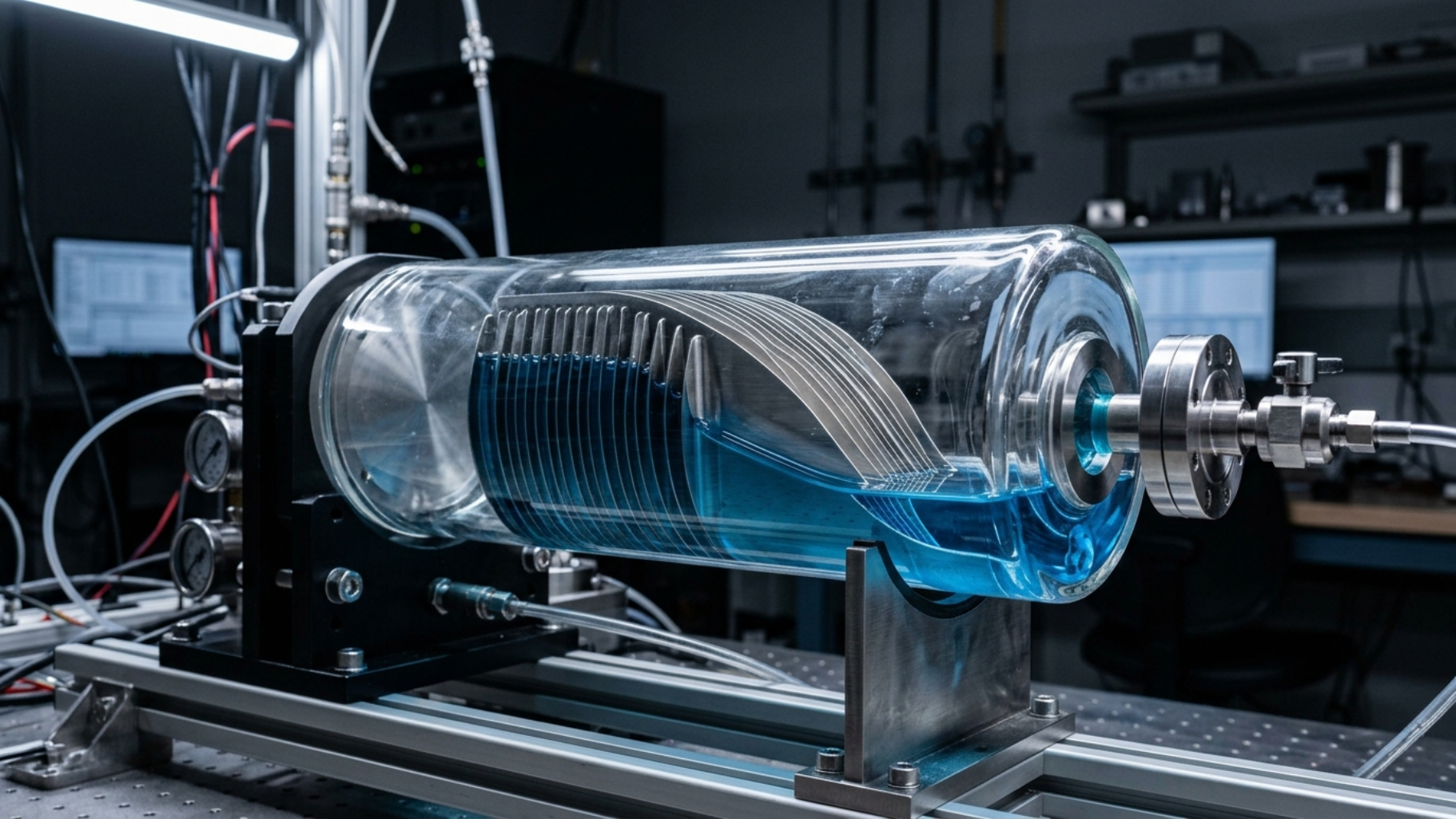

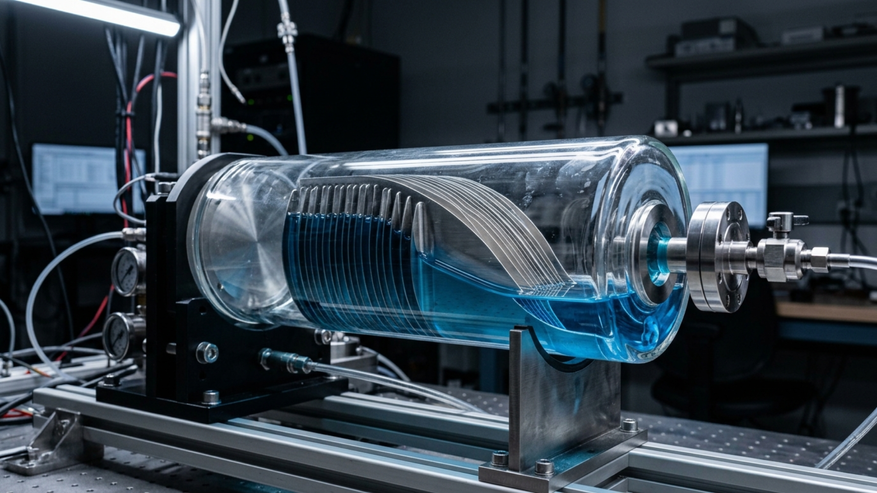

Простейший вариант — тонкие лопасти от стенок к выходу. В узких зазорах жидкость удерживается капиллярными силами и движется к нужной области. Возле выхода может находиться «губка» из пластин и каналов, сохраняющая запас для короткого включения двигателя.

В другом варианте вдоль бака проходят каналы с мелкой металлической сеткой. Пока она смочена, поры пропускают жидкость, но удерживают газ: поверхностное натяжение создаёт пузырьковый фильтр. Размер пор рассчитывают под конкретное топливо, температуру и расход, иначе газ прорвётся внутрь.

Перегородки выполняют другую задачу. Они гасят крупные волны, уменьшают плескание и не позволяют всей массе жидкости бесконтрольно перемещаться по баку. Часто в одной системе сочетаются перегородки, лопасти, сетчатые каналы и небольшой накопитель у выхода.

Мембраны, сильфоны и поршни

Для сравнительно небольших баков подходит более радикальное решение: вообще не давать газу соприкасаться с топливом. Гибкая мембрана или эластичная оболочка делит ёмкость на две части. В одну закачано топливо, в другую поступает газ наддува. Расширяясь, газ сжимает оболочку и выталкивает жидкость в магистраль независимо от ориентации аппарата.

Аналогичную роль выполняют металлический сильфон или подвижный поршень. Такие системы дают предсказуемую подачу и позволяют использовать большую часть запаса, поэтому подходят спутникам и автоматическим аппаратам.

Однако разделитель занимает место, увеличивает массу и должен выдерживать деформации, не вступая в реакцию с топливом. С жидкими водородом и кислородом сложнее: при криогенных температурах многие гибкие материалы теряют эластичность.

Почему криогенное топливо создаёт дополнительные проблемы

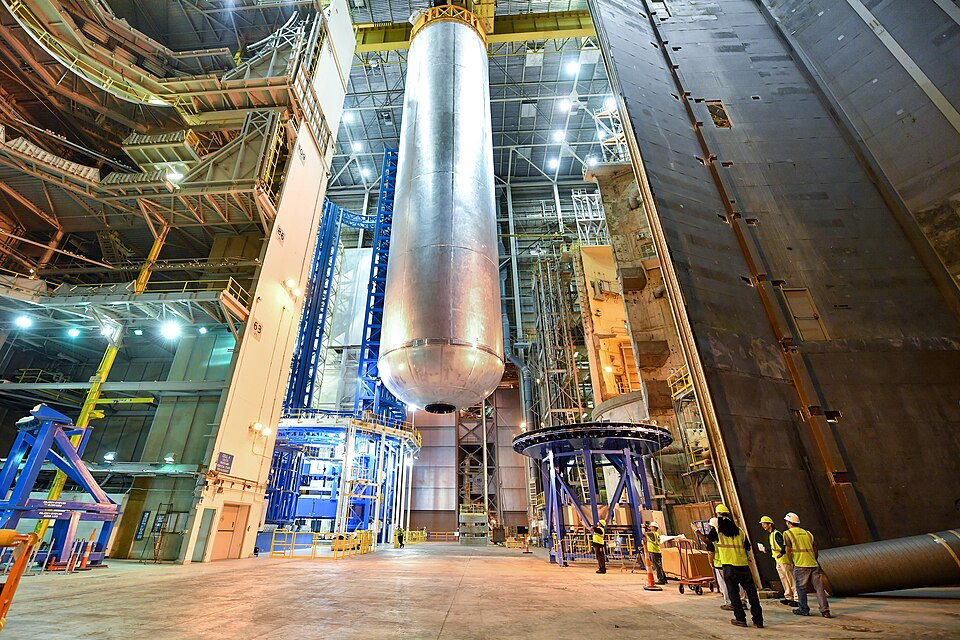

Жидкий кислород, водород и метан хранятся при крайне низких температурах. Даже через хорошую теплоизоляцию к ним постепенно поступает тепло, часть жидкости испаряется, а давление в баке растёт. На коротком участке полёта пар можно контролируемо выпускать, но при длительном хранении это приводит к заметной потере топлива.

В невесомости трудно правильно удалить газ. На Земле пар собирается сверху возле вентиляционного клапана. В космосе там может оказаться жидкость, которая уйдёт наружу вместе с газом. Перед вентиляцией содержимое приходится осаждать или удерживать специальными устройствами.

Отдельная задача — измерение остатка. Обычный датчик предполагает ровную поверхность, а топливо может покрывать стенки и постоянно двигаться. Поэтому его количество определяют по давлению и температуре, электрическим свойствам, акустическому отклику или динамике бака.

Орбитальная заправка потребует одновременно определить остаток, отделить газ, охладить магистрали, перекачать жидкость и не потерять её при вентиляции.

Как эту задачу решали при полётах к Луне

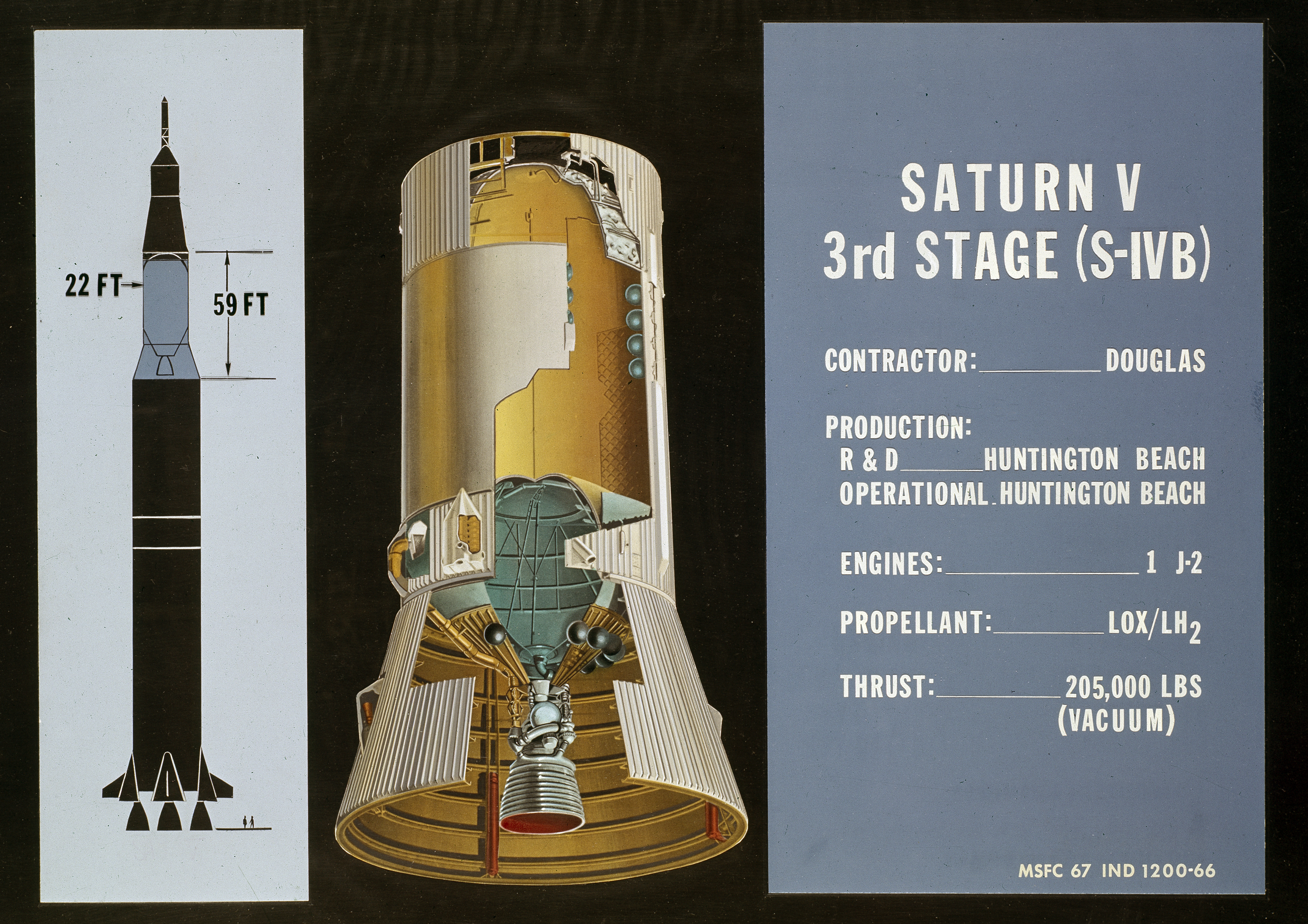

Показательный пример связан с третьей ступенью S-IVB ракеты Saturn V. Её двигатель J-2 сначала выводил корабль «Аполлон» на околоземную орбиту, затем выключался. Примерно после полутора витков тот же двигатель требовалось запустить повторно, чтобы отправить корабль к Луне.

После первого выключения в баках оставалось много жидкого водорода и кислорода, но они переходили в невесомость и начинали плескаться. Перед вторым запуском небольшие осадочные двигатели создавали слабое ускорение, возвращая компоненты к заборным устройствам. Водородный бак также получил перегородки, уменьшающие волны после выключения основного двигателя.

Поведение жидкого водорода изучали в башнях свободного падения, а в 1966 году — во время беспилотной миссии AS-203. Камеры наблюдали за топливом внутри ступени, инженеры проверяли вентиляцию, осаждение и подготовку к повторному запуску. Результаты подтвердили надёжность будущего лунного манёвра.

Эта история показывает, почему почти полный бак сам по себе ничего не гарантирует. Для повторного запуска необходимо не просто сохранить компоненты, а в нужный момент собрать их у выходов, успокоить движение и подать к двигателю без газа.

Топливо должно быть не только в баке, но и у выхода

В земных условиях положение жидкости обеспечивает тяжесть, поэтому работа множества вспомогательных устройств остаётся незаметной. В космосе топливный бак превращается в сложную систему управления двумя средами — жидкостью и газом.

Краткий импульс создаёт временное дно, перегородки гасят волны, лопасти и сетки направляют жидкость, а мембрана отделяет её от газа. Выбор решения зависит от размеров бака, типа топлива, требуемого расхода и числа запусков.

Поэтому фраза «топливо закончилось» не всегда означает, что бак пуст. Жидкость может оставаться внутри, но быть распределена так, что двигатель не способен безопасно её получить. В ракетной технике полезным считается лишь тот запас, который можно надёжно доставить от стенок бака до камеры сгорания.
