Обзор корпуса AeroCool Cylon

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Корпуса, БП, ИБП, охлаждение, сетевые фильтры

Иногда в жизни наступает момент когда надо что-то поменять или доработать уже существующие. Так же происходит и с компьютерами. Собранной системой можно пользоваться довольно долго, но всё же лучше иногда её апгрейдить или менять.

Наступило лето и начался сезон цветения тополей, а это горы тополиного пуха. И открытый стенд, который лежит у меня на столе, нужно чем-то закрыть. Это стало стимулом для покупки корпуса, спустя полгода после сборки системы. В моём случае было два ограничивающих фактора: бюджет, 6 килорублей на корпус и кресло, и диски. Как оказалось, найти кресло, которое не сломается на следующий день, дешевле 2,5k не выйдет, так что пришлось делить 3+3. Так же ограничивали подбор диски: в моей системе 4 накопителя, 3 из которых формата 2,5. Четвёртый накопитель формата M2, так что он в расчёт не идёт. И один из трёх дисков HDD, ноутбучный хард на 750 Гб. Так что нужна возможность установки диска в салазки, или хотя бы горизонтально.

Что забавно, если выставить в критериях: цена до 3.5 тысяч и наличие 3 и более слотов 2.5, то больше половины корпусов будут от AeroCool.

Характеристики и внешний вид
НазваниеAeroCool Cylon
ЦветЧёрный
Тип корпусаMid Tower
Размеры (ШхВхГ, мм)198х159х413
МатериалПластик, сталь толщиной 0,6мм
Наличие окнаНа левой стенке из оргстекла
Макс. кол-во вентиляторов3х120мм передняя панель
1х120мм верхняя панель
1х120мм задняя стенка (в комплекте)
Установка СЖОНа переднюю панель
БП в комплектеНет
Поддержка БПATX, до 180мм
Макс. высота кулера155мм
Макс. длина видеокарты346мм / 371мм без передних вентиляторов
Форм-факторы мат. платATX, mATX и Mini-ITX
Слоты 3,5/2,52/3
Порты передней панели1хUSB3.0
2xUSB2.0
2x3.5мм mini-jack
Картридер
Кнопки включения, перезагрузки и подсветки
Расположение портовВерхнее
Цена*3199р

*Цена на 11 июня 2021 года в московском DNS

Корпус поставляется в картонной коробке, на которой изображён корпус и кратко перечислены характеристики. В коробке находится сам корпус, закреплённый пенопластовыми поддонами, и руководство. Открыв крышку корпус можно заметить 120мм вентилятор на задней стенке и пакет с винтами. В пакете так же лежит 6 стяжек, часть стоек (некоторые стойки предустановлены) и 3 вида винтов (корпусные, вентиляторные и для материнки с накопителями).

Левая стенка сделана из акрила, причём тонированного. Из-за этого разглядеть что внутри не всегда получается. Стекло крепится на 4 винтах, к которым приделаны резиновые шайбы, чтобы не царапать акрил. Правая стенка сделана из стали, по принципу «От ветра не гнётся и ладно». Она держится на 2 винтах, никаких выемок для удобства при снимании нет. Корпус стоит на 4 пластиковых ножках, на которые прикреплены резиновые шайбы. Благодаря этим ножкам корпус возвышается над поверхностью на 33мм. На задней стенке расположился стандартный вырез под разъёмы платы, вырезы под 120-ую вертушку и 7 слотов расширения. Но из всех заглушек повторно использовать получится только 1, остальные выламываются.

Передняя стенка сделана из пластика с RGB полоской. Внутри корпуса её должно закрывать специальное покрытие, но крепление было тяп-ляп и ещё до вскрытия корпуса оно оторвалась с одной стороны (это можно заметить на первой фотографии). Так же на передней стенке отсутствуют вентиляционные отверстия, воздух забирается только снизу, и эффективность такого решения очень мала. Так что если у Вас горячая система, обходите стороной этот корпус, ну или готовьте свёрла. У меня система относительно холодная (R3-3100 + GTX 1650S), но даже она может хорошенько прогреться. Блок питания и корзина для жёстких дисков спрятана под декоративным кожухом, у которого есть вырез под наклейку БП.

В корпусе установлено 2 пылевых фильтра. Один находится на днище, под вентилятором БП. Он довольно крупный и мелкая пыль сквозь него будет легко проходить. Он вставляется в 4 фиксатора, по одному на каждой стороне. Второй фильтр находится над кулером, и он ненамного мельче первого. Этот фильтр крепится к корпусу с помощью магнитной полоски, которая проклеена по его периметру.

Верхняя панель, к которой и крепится второй фильтр, металлическая. Снять её не выйдет, она прикреплена заклёпками к каркасу. Разъёмы передней панели, как было написано выше, находятся сверху. А между портами USB и картридером расположились 2 лампы, индикация включения и работы жёсткого диска. Но они очень яркие, и на потолке отчётливо заметно свечение.

Сборка и тесты

На первый взгляд кажется что сборка пройдёт без проблем, но это только кажется.

Первым делом лучше установить БП, иначе не получится продеть кабеля питания процессора сверху. И хоть заявлена поддержка БП до 180мм, лучше ограничится блоками длиной 140-150мм, иначе может не хватить места для того чтобы спрятать лишние провода. Но даже с БП на 14см, можете не рассчитывать на нормальный кабельменаджмент. В пространстве за материнкой свободного места около 1см, а за правой стенкой чуть меньше 2см. А отверстий для крепления стяжек раз два и обчёлся. Лучший вариант укладки кабелей, который у меня получился, такой:

И при таком раскладе заднюю стенку приходилось закрывать с силой.

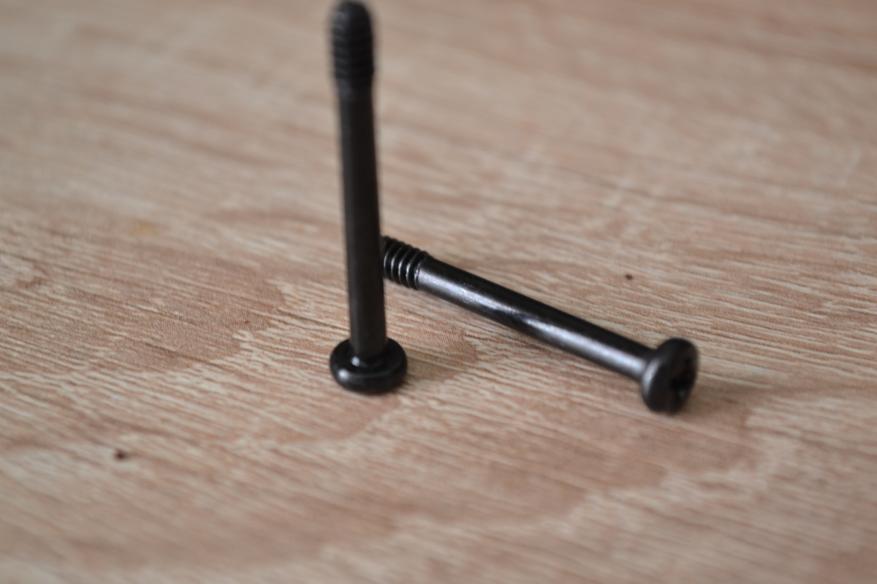

Далее пройдёмся по установке вентиляторов. На передней панели действительно могут влезть 3 стодвадцатки, но как их крепить? В комплекте есть несколько винтов, которые предназначены для крепления вертушек. Но как они должные держать вентиляторы? Если вставлять их со стороны корпуса, то вентилятор будет висеть на кончике стержня; если вставлять винты снаружи, то он будет висеть на шляпке. На передней панели есть только 2 отверстия, которые смогут зафиксировать вентилятор, но для того чтобы в них вкрутить винты надо снять корзину.

Если Вы знаете, как устанавливать вентиляторы с помощью данных винтов, то буду рад увидеть Вас в комментариях.

Но на переднюю панель нет смысла устанавливать вентиляторы из-за маленького зазора для воздуха. Так что я установил вентилятор на кожухе БП, на нём есть возможность установить 2 вентилятора. Так же под корзиной для HDD проделаны вентиляционные отверстия. И как по мне, выгоднее загонять воздух из-под днища, обдувать HDD, и отправлять его в корпус. Почти над вентилятором находится видеокарта, которая будет не против дополнительного обдува, а также часть холодного воздуха будет попадать в кулер. Но у этого метода есть 2 проблемы: металлическая решётка под корзиной не имеет пылевого фильтра и нужен сильный воздушный поток. Штатный вентилятор не сможет создать достаточный воздушный поток, и такое расположение вентилятора не сильно изменит ситуацию. Да и этот вырез не имеет пылевого фильтра, и с небольшими порциями воздуха, которые сможет загнать вентилятор, в корпус будет залетать пыль.

Но перейдём от теории к практике: проверим как корпус влияет на температуры. Изначальна моя система представляла из себя открытый стенд, который позже начал обдувать вентилятор. Нагружать систему будем тестом Power из пакета OCCT, с авто набором инструкций, на протяжении 20 минут. Система прогревается до максимума уже на 10-15 минуте, и дополнительные 5 минут нужны для того чтобы температура зафиксировалась окончательно.

Проведено 4 теста: открытый стенд; открытый стенд с обдувом; система в корпусе, вентилятор заменён на дипкуловский; система в корпусе, штатный вентилятор засасывает воздух из-под дисков, дипкуловский так же выдувает воздух из корпуса. Смотреть я буду на 4 параметра: CCD1 (средняя температура двух CCX с ядрами); VRM MOS; GPU; самая горячая точка GPU.

 °СТест 1Тест 2Тест 3Тест 4
CCD1,  °С74,573,877,576,5
VRM MOS,  °С55535654
GPU,  °С76,576,878,177,7
Гор. точка GPU,  °С88,989,290,290,1

Думаю надо объяснить почему температуры GPU в втором тесте выше. Вентилятор занимался обдувом кулера и цепи VRM (фото ниже), в следствии чего часть тёплого воздуха от них попадала на видеокарту и Wi-Fi адаптер.

В закрытом корпусе температуры очевидно выросли. Установка вентилятора немного изменила ситуацию: температуры процессора и VRM упали, а карточка начала чувствовать себя свободней. Её температуры двинулись вниз, а вентилятор начал работать на чу чуть меньших оборотах. Но видеокарта всё равно греется до 90. Но те, кто читал статью про мини-апгрейд системы, видели что у меня есть небольшой профиль с андервольтом. Включаем Afterburner и применяем его, до этого все тесты проводились на штатных настройках.

 CCD1VRM MOSGPUСамая горячая точка ГПУ
Температура,  °С765477.490

От включения андервольт-профиля температура, относительно 4 теста, упала несильно, но если сравнивать с 3 тестом, то различия более заметные.

Вывод

Вывод будет состоять из двух частей: конструктивный разбор плюсов и минусов, а также личные впечатления от корпуса. И начать я предлагаю с плюсов этого решения:

  • Наличие комплектного вентилятора. Вместе с корпусом поставляется 120мм вентилятор, который тут просто необходим.
  • Наличие USB 3.0 на передней панели.
  • Картридер на передней панели.
  • Отдельная кнопка для регулировки RGB. Некоторые производители совмещают эту кнопку с кнопкой перезагрузки, но в данном случае это две разные кнопки.

Минусы корпуса:

  • Маленькое пространство для укладки кабелей.
  • Неэффективная система воздухазабора. Воздух в корпус попадает двумя способами: через отверстие между передней стенкой и каркасом или через отверстия под корзиной для дисков.
  • Слишком яркие лампочки на верхней панели.

Так же есть несколько моментов, которые каждый определяет для себя, плюс это или минус:

  • Тонированное оргстекло.
  • Частично регулируемая RGB полоска.

Это были факты, теперь я выскажу своё мнение, подробнее раскрывая некоторые моменты.

Сборка в корпусе не доставляет удовольствия и вызывает проблемы. Если сначала установить плату, то некоторые разъёмы для прокладки кабелей будут заблокированы. А куча проводов в одном месте будет мешать при закрытии крышки. А вентиляция это отдельная боль: можно установить несколько винтов на переднюю панель и на кожух БП, но большей частью это бессмысленно. Воздух попадает либо через щёлочку спереди, либо засасывается через корзину для дисков.

RGB полоска должна быть закрытой и не светить внутрь, но в моём корпусе AeroCool решили организовать подсветку начинки корпуса. Так же нельзя регулировать яркость этой полоски. Но хотя бы можно выключить подсветку, при этом не вытаскивая питание. Для этого нужно на две секунды зажать кнопку подсветки, для включения нужно одиночное нажатие (включается на том же цвете, на котором и выключали). Есть 7статичных цветов и 6 динамических режимов свечения.

Можете брать корпус если у вас очень холодное железо, или есть желании пошаманить с передней стенкой. У этого корпуса из плюсов только внешний вид, остальное сделано посредственно.
