be quiet! MC1 Pro (BZ003): поможет охладить SSD-накопитель в слоте M.2

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Корпуса, БП, ИБП, корпусное охлаждение, сетевые фильтры

Стоимость NVMe-накопителей в последнее время не столь уж и высока, в связи с чем они набирают все большую популярность среди пользователей. Эти устройство занимают мало места, и имеют более высокие скоростные характеристики, даже в сравнении с SATA SSD. Более высокая пропускная способность накопителей (высокая скорость передачи данных) приводит к нагреву компонентной базы. В связи с этим вполне логично, что возникает потребность в охлаждении. Различные производители предлагают различные устройства для этих целей, в сегодняшней статье речь пойдет о специальном радиаторе для отвода тепла от чипов M.2 SSD-накопителей – be quiet! MC1 PRO.

Технические характеристики

  • Модель MC1 Pro
  • Module compatibility 2 2280
  • Single sided M.2 / Double sided M.2 ✓ / ✓

Упаковка и комплект поставки

Поставляется be quiet! MC1 PRO в коробке из переработанного картона, в несвойственной для компании цветовой гамме. На коробке расположена краткая информация об устройстве и его схематическое изображение.

Внутри коробки расположен пластиковый лоток, внутри которого аккуратно разложен комплект поставки, в который вошли:

  • Верхняя радиаторная решетка;
  • «П»-образное основание;
  • Винтики для крепления (4 шт);
  • Отвертки;
  • Инструкция по эксплуатации;
  • Гарантийный талон.

Внешний вид

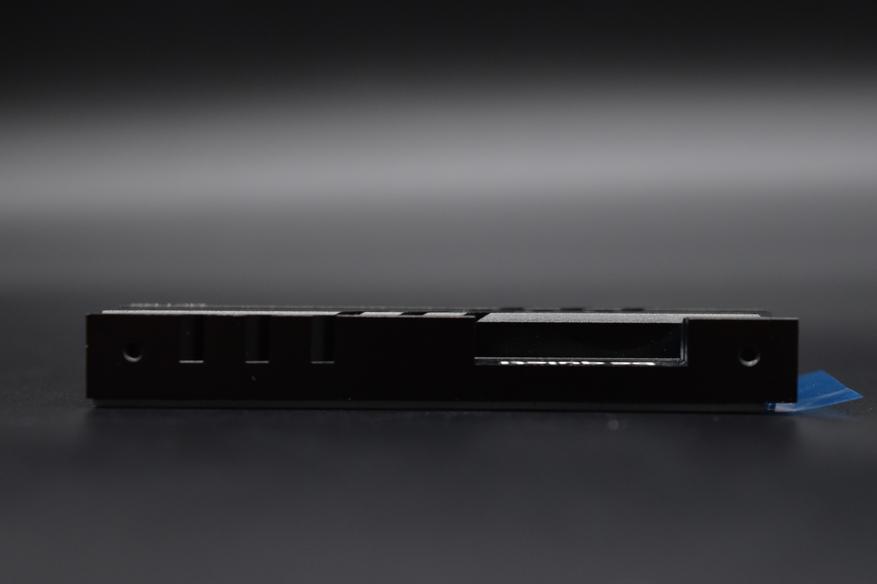

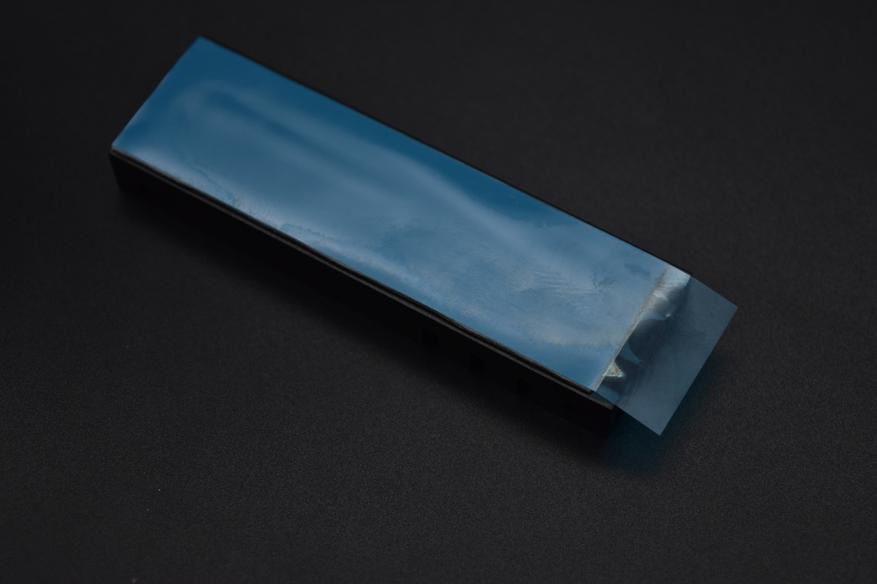

Кулер be quiet! MC1 PRO состоит из двух элементов, выполненных из металла, окрашенного в черный цвет. Нижняя часть – «П»-образная подложка, на внутренней поверхности которой нанесена термопаста. Именно в подложку устанавливается накопитель.

Верхняя часть – радиаторная решетка, оснащенная интегрированной тепловой трубкой, благодаря чему достигаются более низкие температуры, при работе твердотельного накопителя. Верхняя поверхность решетки имеет ребра, для обеспечения более эффективного отвода тепла. Здесь же присутствует логотип компании be quiet!

Хочется обратить внимание, что be quiet! MC1 PRO отлично подходит как для одно, так и для двусторонних модулей накопителей M.2.

Установка

Для установки необходимо аккуратно уложить твердотельный накопитель внутрь «П»-образного корпуса, после чего установить сверху корпус радиатора и зажать его комплектными винтами.

Теперь устройство можно устанавливать на материнскую плату.

Тестирование

В качестве тестового стенда используется конфигурация:

  • Процессор: Intel Core i7-10700KF 3.8 ГГц;
  • Материнская плата: ASUS TUF Gaming Z490-Plus;
  • Водяное охлаждение: be quiet! PURE LOOP 120mm (BW005);
  • Видеокарта: Gigabyte GeForce GTX 1060 Windforce 6 ГБ GDDR5;
  • Накопитель SSD M.2 Kingston SKC2500M8250G;
  • Накопитель SSD M.2 Netac NVME SSD 240GB;
  • Накопитель HDD WDC WD40EFRX-68N32N0;
  • Блок питания: Seasonic Prime TX-750 (SSR-750TR);
  • Монитор Philips 272P7VPTKEB/00.

Прежде всего следует сказать, что в случае чрезмерного нагрева NVMe накопителей активируется режим, при котором устройство снижает производительность, пропуская такты, что ведет к понижению температуры накопителя.

Тестирование be quiet! MC1 PRO будет осуществляется с использованием твердотельного накопителя Kingston КС2500. Также использовался тест Linear Write из приложения AIDA64, который осуществлял длительную нагрузку накопителя.

Температура нагрева накопителя в ходе тестирования, радиатор охлаждения be quiet! MC1 PRO не установлен.

Температура нагрева накопителя в ходе тестирования, радиатор охлаждения be quiet! MC1 PRO установлен.

Результаты тестирования, радиатор охлаждения be quiet! MC1 PRO не установлен.

Результаты тестирования, радиатор охлаждения be quiet! MC1 PRO установлен.

Как можно убедиться по приведенным скриншотам и снимкам, сделанным при помощи тепловизора, твердотельный накопитель, который облачен в be quiet! MC1 PRO работает немного быстрее, хотя на столь непродолжительном тесте эта разница не слишком заметна. Температурные режимы отличаются чуть больше, чему есть вполне логичное объяснение.

Достоинства

  • Качество исполнения;
  • Комплект поставки;
  • Интегрированная тепловая трубка;
  • Интегрированная тепловая трубка для более высокой производительности охлаждения;
  • Более низкие температурные режимы работы M.2 SSD;
  • Максимальные режимы работы M.2 SSD при чтении/записи;
  • Совместимость с одно и двусторонними модулями M.2;
  • Элегантный внешний вид.

Недостатки

  • Стоимость.

Заключение

Как уже говорилось ранее, высокая пропускная способность приводит к нагреву чипов памяти накопителей, более того данные устройства потребляют достаточно большое количество энергии, что также приводит к нагреву. При этом, в большинстве случаев, термическое дросселирование происходит в диапазоне от 80 °C до 105 °C. Добиться столь высоких температур безусловно можно, но для рядового пользователя крайне проблематично. В связи с этим вопрос целесообразности использования подобных устройств в домашних условиях остается открытым. Если накопитель не нагрелся выше указанной температуры, разницы в производительности не будет. Совсем другое дело, если SSD используется для майнинга токена Chia, когда устройство постоянно работает на максимальной загрузке, и без дополнительного охлаждения просто не обойтись. Нужен ли рядовому пользователю радиатор для твердотельных накопителей? В большинстве случаев — нет. Устройство самостоятельно справляется с охлаждением, не требуя дополнительных наворотов. При этом, можно говорить, что be quiet! MC1 PRO безусловно найдет своих фанатов, особенно в современных реалиях, когда все больше и больше пользователей пытаются заработать криптовалюту. Процесс майнинга безусловно связан с огромной загрузкой устройства, и как следствие – необходимостью дополнительного охлаждения NVMe накопителей.
