Откуда на корпусе стиралки берется 110 Вольт и почему батарея — худшее заземление

Ситуация знакома каждому жителю старого фонда: вы покупаете новенький системный блок или стиральную машину, включаете в розетку, и техника начинает проявлять характер. Стоит коснуться металлического корпуса тыльной стороной ладони или, что еще хуже, задеть его мокрой рукой, как вы получаете ощутимый и неприятный электрический укус.

Многие списывают эффект на статику или неисправность прибора, но сервисные центры разводят руками — техника исправна. Проблема кроется не в начинке устройства, а в советской проводке, которая не была рассчитана на современные стандарты электробезопасности. Разберемся, какая деталь внутри блока питания создает потенциал на корпусе, почему попытка «обмануть систему» может стоить жизни вашим соседям и работает ли современная защита в домах без третьего провода.

Диверсант внутри блока питания

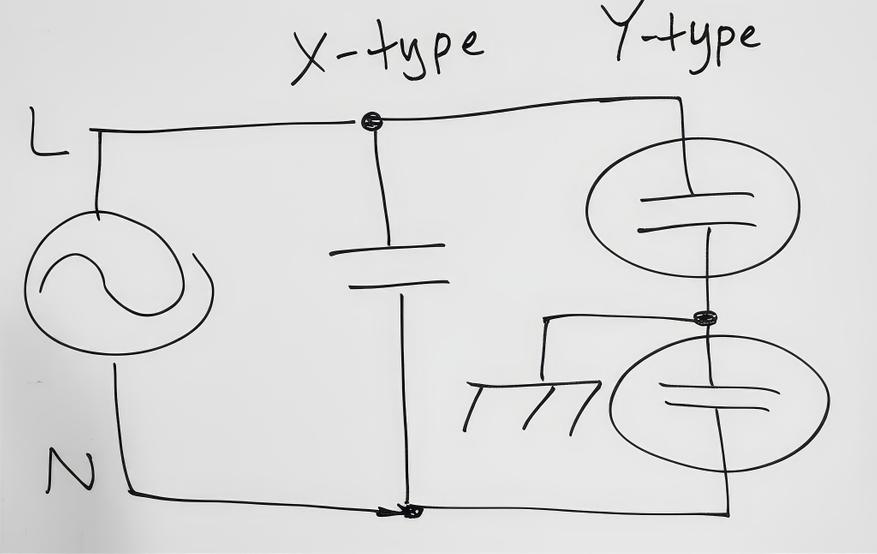

Виновником «электрических укусов» является сетевой фильтр, установленный на входе питания практически любой современной техники — от компьютера до микроволновки. Инженеры ставят его для защиты сети от высокочастотных помех, которые генерирует само устройство. Схема фильтра включает два Y-конденсатора. Один соединяет фазу с корпусом, второй — ноль с корпусом.

В домах с нормальным заземлением средняя точка (корпус) уходит в землю, и потенциал на ней равен нулю. В старых домах с двухпроводной схемой третий контакт вилки висит в воздухе. Получается классический емкостный делитель напряжения. На корпусе прибора образуется потенциал, равный ровно половине сетевого напряжения — 110 Вольт. Сила тока при этом мизерная, убить здорового человека она не может, но «пощипывание» (особенно на нежной коже запястий или шеи) гарантировано.

Смертельные лайфхаки: батарея

Наш человек не привык терпеть неудобства и часто ищет простые пути. Самая страшная ошибка — попытка заземлить стиральную машину на трубу отопления или водопровода. Логика «кулибина» проста: трубы уходят в землю, значит, это заземление.

Реальность жестока. Трубы в старых домах ржавеют, соединения теряют контакт, а соседи снизу часто меняют часть стояка на пластик. В итоге ваша «земля» оказывается изолированной от реального грунта. При пробое изоляции в вашей машинке фазное напряжение 220 Вольт пойдет не в землю, а на батарею соседа. Человек, решивший принять душ или просто потрогать радиатор, получит смертельный удар током. Юридически это квалифицируется как причинение смерти по неосторожности, и реальные сроки за такие «лайфхаки» — не редкость.

Ловушка «зануления»

Второй популярный метод гаражной инженерии — поставить перемычку в розетке между нулевым контактом и заземляющими усиками. Электрики называют это «занулением». Метод работает ровно до того момента, пока в этажном щитке не отгорит общий ноль (частая ситуация в старых домах) или пьяный электрик из ЖЭКа случайно не перепутает фазу с нулем при ремонте стояка.

В ту же секунду корпус вашего холодильника, микроволновки и компьютера окажется под чистым фазным напряжением 220 Вольт. Защита не сработает, автоматы не выбьет. Любое прикосновение к технике станет фатальным. ПУЭ (Правила устройства электроустановок) категорически запрещают подобные эксперименты в жилом фонде.

Миф про УЗО

Единственным цивилизованным способом защиты в двухпроводной сети остается установка УЗО (Устройства Защитного Отключения). В интернете гуляет вредный миф, будто УЗО не работает без заземления. Это полная чушь, выдающая дилетанта.

УЗО — это сравнивающее устройство. Ему плевать на наличие третьего провода. Оно смотрит, сколько тока ушло по фазе и сколько вернулось по нулю. Если вы коснулись корпуса, и ток пошел через ваше тело в пол (произошла утечка), баланс нарушается. Устройство замечает разницу и мгновенно отрубает питание. Да, вас ударит током, но автоматика сработает за миллисекунды, не дав сердцу остановиться. От неприятного «пощипывания» 110 Вольт УЗО не избавит (ток слишком мал), но от смерти спасет гарантированно.

В сухом остатке: если вы живете в доме без заземления, смиритесь с легкими укусами техники или переобувайтесь в тапочки с резиновой подошвой. Любые попытки наколхозить «землю» из подручных средств ставят под угрозу жизнь — вашу и ваших соседей.
