Что удерживает тысячи контейнеров на судне во время шторма

Пока контейнеровоз стоит у причала, его груз выглядит как неподвижная стена из одинаковых металлических ящиков. На палубе не видно массивных рам, охватывающих каждый ряд, а крепления теряются на фоне огромного корпуса. Однако в море эта конструкция испытывает нагрузки, которых не бывает на суше: судно кренится с борта на борт, поднимается на волне, резко опускается и получает удары воды.

Особенно тяжело приходится верхним контейнерам. Чем выше находится груз, тем шире траектория его движения во время качки и тем сильнее он стремится сместиться относительно палубы. Поэтому контейнеры удерживает не одно универсальное приспособление, а целая система. В неё входят план размещения груза, направляющие в трюмах, поворотные замки, стальные штанги и расчёт допустимых нагрузок для каждой штабельной колонны.

Крепление начинается до погрузки

Безопасность груза во многом определяется ещё до того, как портовый кран поднимет первый контейнер. Для судна заранее составляют грузовой план: каждому ящику назначают конкретное место с учётом его массы, размеров и порта назначения.

Вес здесь имеет решающее значение. Если тяжёлый контейнер окажется высоко, он создаст большой опрокидывающий момент и увеличит нагрузку на замки нижних ярусов. Поэтому наиболее массивные единицы стараются размещать ближе к днищу и центральной части судна. Это не всегда возможно сделать без исключений: необходимо учитывать порядок выгрузки в разных портах, доступ к рефрижераторным розеткам и допустимую нагрузку на отдельные участки корпуса. Однако любая выбранная схема должна укладываться в расчётные ограничения.

Перед погрузкой перевозчик получает подтверждённую массу заполненного контейнера. Она нужна не только для определения осадки и остойчивости судна. Без точных данных невозможно правильно рассчитать давление на нижние контейнеры, усилия в креплениях и поведение штабелей при качке.

Грузовой план также не позволяет заполнить палубу по принципу «где осталось свободное место». Каждая позиция имеет свой номер, а допустимая высота штабеля зависит от массы находящихся в нём контейнеров и возможностей крепёжной системы.

Восемь углов принимают нагрузку

Главные силовые элементы контейнера находятся не в его широких стенках, а по краям. Четыре вертикальные угловые стойки соединены с восемью прочными угловыми фитингами — по одному в каждом верхнем и нижнем углу. Именно через них контейнер поднимают краном, устанавливают на транспортную платформу и соединяют с соседними ярусами.

Между угловыми фитингами двух поставленных друг на друга контейнеров располагаются твистлоки — компактные стальные поворотные замки. Головка замка входит в отверстие фитинга и разворачивается внутри него. После фиксации верхний контейнер уже не может свободно приподняться или соскользнуть с нижнего.

Нижний ярус таким же образом соединяется с креплениями на палубе или крышке грузового люка. В зависимости от конструкции судна применяются ручные, полуавтоматические и полностью автоматические замки. Отличаются их устройство и способ срабатывания, но задача остаётся общей: создать непрерывную силовую связь от верхнего контейнера до корпуса судна.

Вес штабеля передаётся вниз преимущественно через угловые стойки. Тонкие боковые стенки защищают груз от внешней среды, но не предназначены для того, чтобы нести всю массу верхних ярусов. Поэтому контейнеры должны стоять точно друг над другом, а их угловые элементы — совпадать. Небольшое нарушение геометрии способно вызвать перекос и перегрузить отдельную стойку.

Направляющие внутри трюма

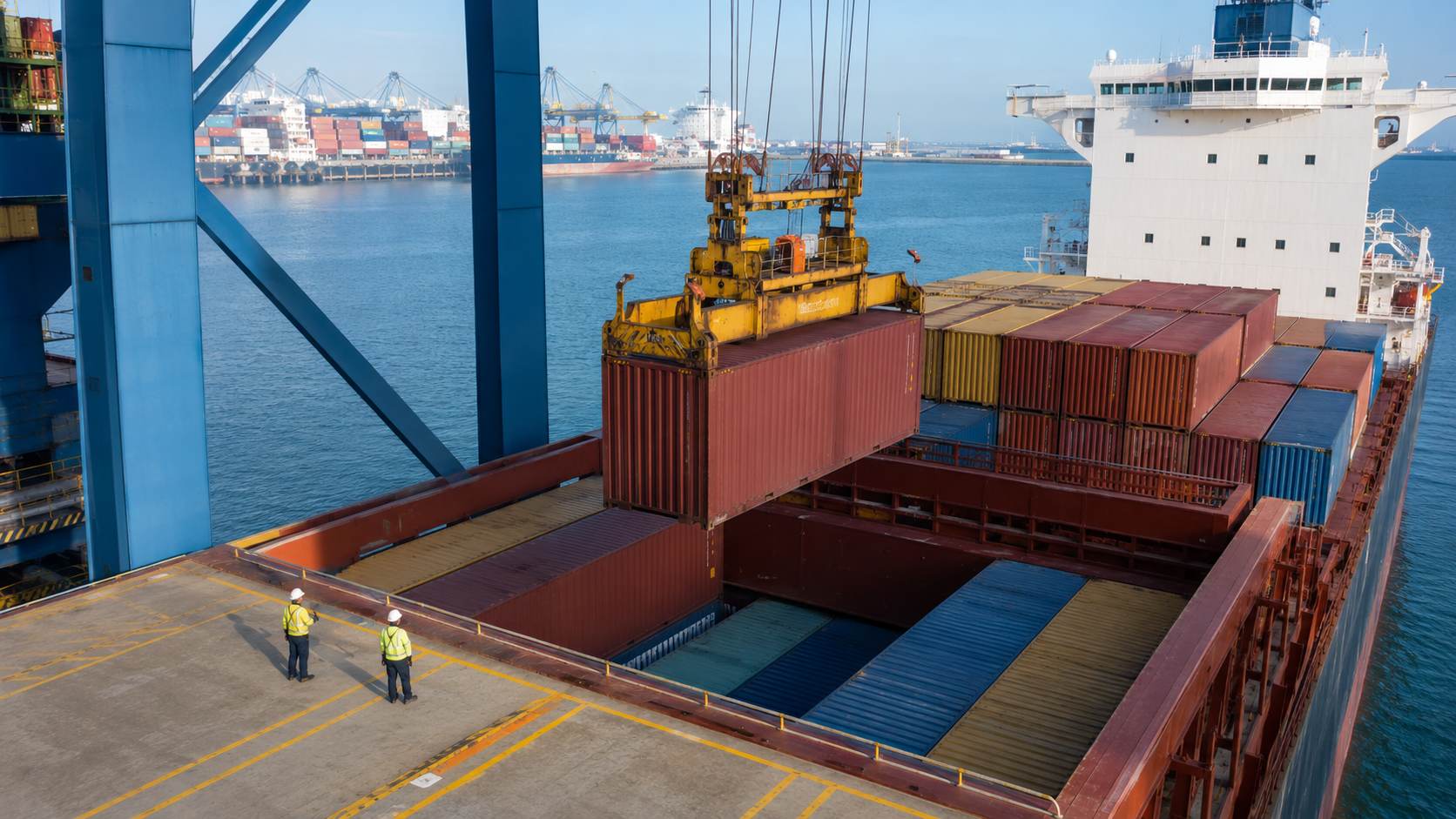

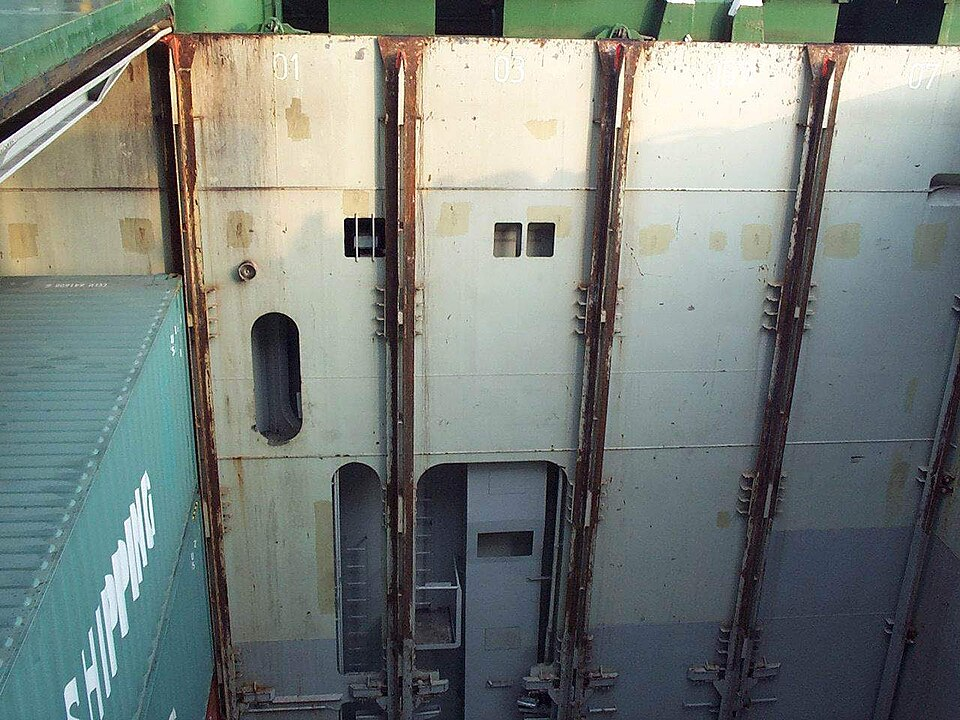

Значительная часть контейнеров находится ниже палубы. В грузовых трюмах установлены вертикальные стальные направляющие, образующие глубокие ячейки. Во время погрузки кран опускает контейнер сверху, а направляющие сразу задают ему правильное положение.

В море они ограничивают перемещение груза вперёд, назад и поперёк корпуса. Возникающие при качке боковые силы через направляющие передаются на конструкцию судна. Благодаря этому контейнеры в трюме не нуждаются в таком количестве наружных штанг, какое требуется на открытой палубе.

Контейнеры опускают в ячейку последовательно и устанавливают углами друг на друга. Получается вертикальная колонна, окружённая металлическими профилями. Крышка люка после завершения погрузки отделяет трюм от открытой палубы, а сверху на неё можно поставить ещё несколько рядов груза.

Штанги и талрепы на палубе

Над палубой сплошных направляющих обычно нет: они мешали бы работе кранов и ограничивали варианты размещения контейнеров. Здесь основную роль играют твистлоки, крепёжные штанги и талрепы.

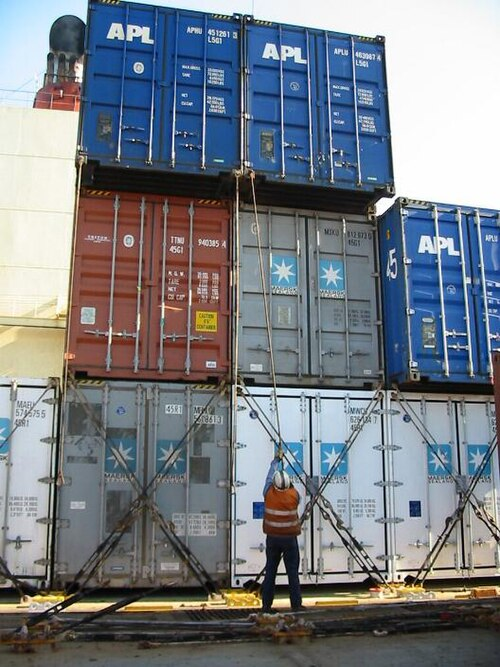

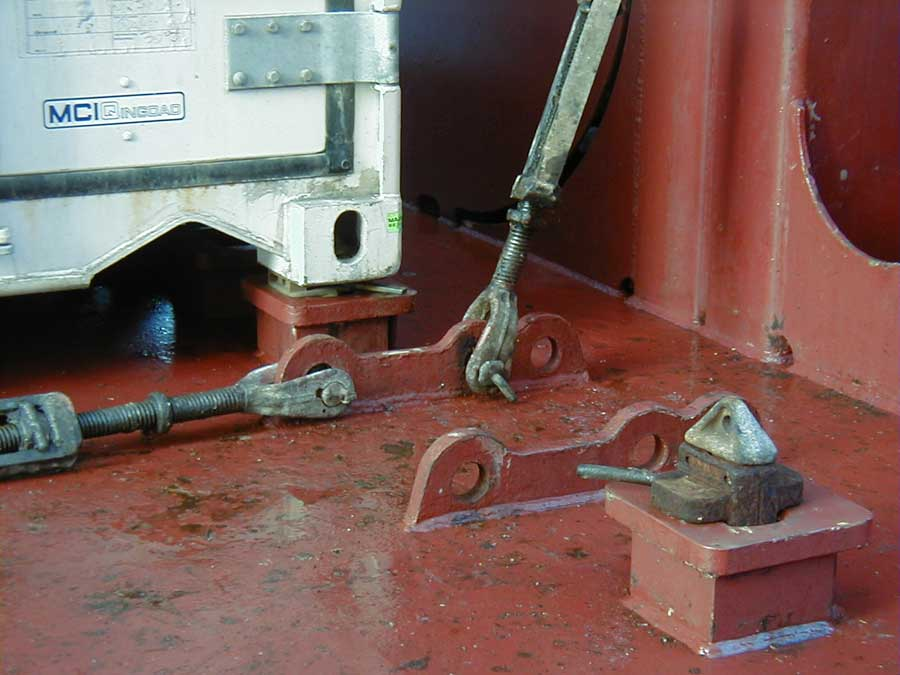

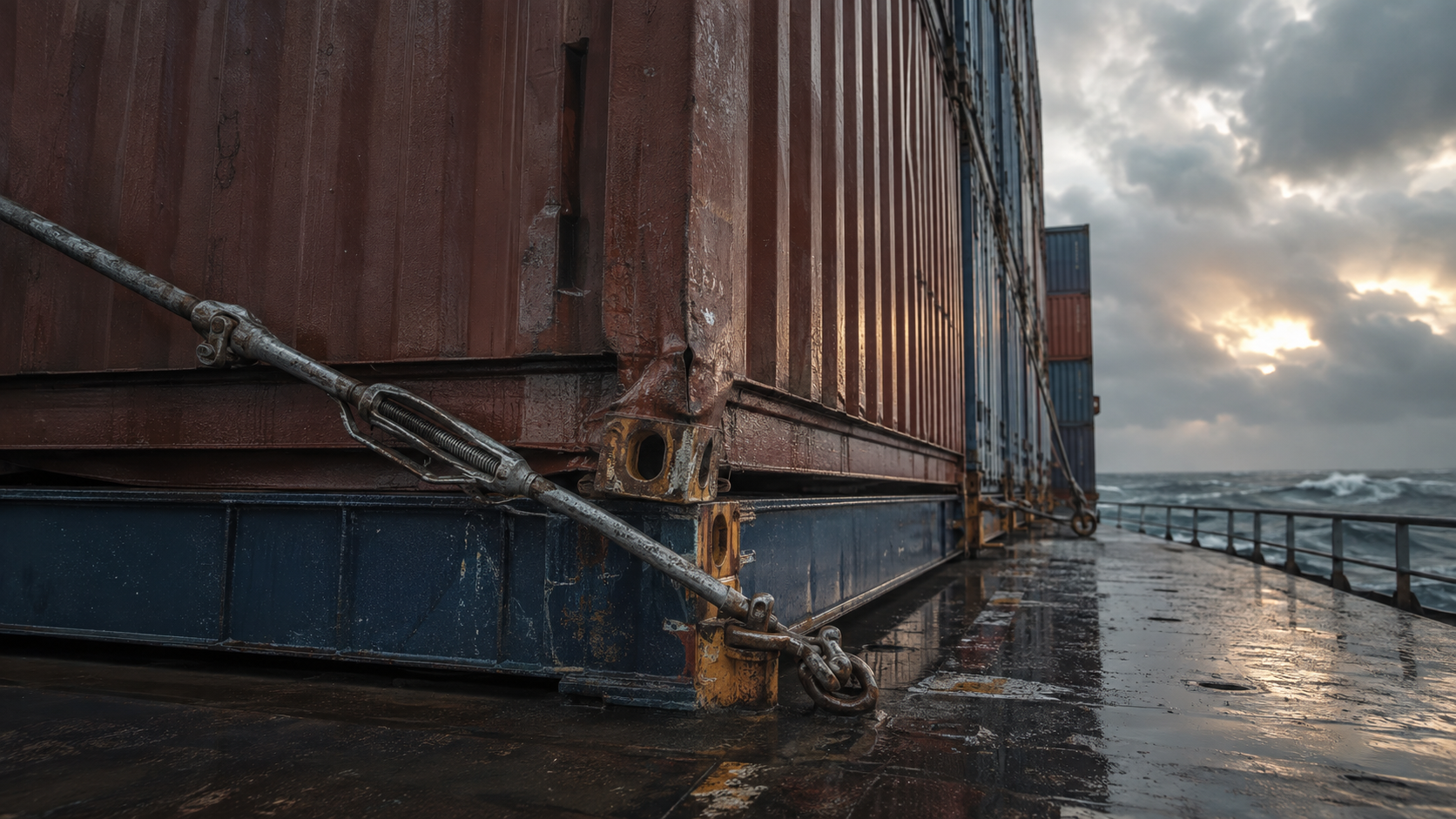

Стальные штанги прокладывают по диагонали между угловыми фитингами контейнеров и точками крепления на палубе. Их нижние концы соединяются с талрепами — устройствами, позволяющими отрегулировать длину и натяжение. Такая схема препятствует раскачиванию нижней части штабеля и уменьшает нагрузку, которую должны воспринимать одни только поворотные замки.

На крупных контейнеровозах между рядами сооружают лашинговые мостики. Их площадки располагаются выше палубы, поэтому штанги можно прикрепить не только к нижнему, но и к следующим ярусам. Чем ближе верхняя точка крепления к середине штабеля, тем лучше система сопротивляется его опрокидыванию.

При этом сильнее затянуть талреп не означает надёжнее закрепить груз. Чрезмерное натяжение создаёт лишнее усилие в штанге, угловом фитинге и палубной точке крепления. Слишком слабая штанга, напротив, начнёт принимать нагрузку только после заметного отклонения контейнера. Поэтому крепления затягивают в установленной последовательности и с предусмотренным усилием.

Штормовая нагрузка в расчётах

Шторм действует на контейнеры не одной постоянной силой. При бортовой качке штабель попеременно отклоняется в разные стороны. Продольная качка толкает груз к носу и корме, а вертикальные перемещения то усиливают давление на нижние ярусы, то частично разгружают их. К этому добавляются ветер и удары воды по палубному грузу.

Для каждого варианта погрузки рассчитывают усилия, возникающие в угловых стойках, твистлоках, штангах и точках крепления. Учитываются высота штабеля, масса каждого контейнера, его положение относительно центра судна и ожидаемые ускорения при качке. Одни и те же контейнеры, установленные ближе к борту или поднятые на несколько ярусов выше, потребуют уже другого расчёта.

Допустимые схемы и характеристики креплений содержатся в судовом руководстве по креплению грузов. На современных контейнеровозах расчёты выполняет специальная программа. Она сравнивает ожидаемые усилия с пределами для контейнеров и крепёжных деталей. Если нагрузка оказывается слишком высокой, грузовой план приходится менять: снижать штабель, переставлять тяжёлые контейнеры или применять другую схему штанг.

Так тысячи отдельных ящиков превращаются не в монолит, а в множество рассчитанных вертикальных систем. Каждая из них передаёт усилия от верхних ярусов через замки, угловые стойки и крепления к корпусу судна.

Когда система теряет прочность

Даже правильно спроектированная система не делает контейнеры неуязвимыми. Потеря груза может начаться из-за сочетания нескольких причин: очень сильной качки, неверно заявленной массы, повреждённого фитинга, коррозии палубного крепления или неправильно установленного твистлока.

Иногда первым разрушается не замок, а сам контейнер. Если нижняя угловая стойка деформируется под массой штабеля и боковой нагрузкой, расположенные выше ярусы наклоняются. Замки продолжают удерживать их между собой, но вся связанная колонна получает возможность опрокинуться.

Опасна и последовательная передача повреждений. Смещённый штабель ударяет по соседнему, штанги перегружаются, а часть креплений принимает силы, на которые не была рассчитана. Поэтому локальная неисправность способна привести к потере сразу нескольких контейнеров.

После погрузки крепления осматривают, а во время рейса доступные штанги и талрепы проверяют повторно, если это допускает погода. При приближении сильного шторма важны не только замки на палубе, но и действия мостика. Изменение скорости и курса позволяет уменьшить размах качки и не допустить наиболее опасного сочетания движений судна и волн.
