Бетон, который обязан сломаться: как самолёты останавливают за пределами ВПП

Безопасность посадки определяется не только длиной взлётно-посадочной полосы, но и тем, что находится за её пределами. После касания земли пассажирский лайнер ещё движется со скоростью более 200 километров в час, и для полной остановки ему требуются исправные тормоза, реверс тяги и достаточный запас покрытия. Обычно этого хватает, однако мокрая полоса, позднее приземление, техническая неисправность или прерванный взлёт могут оставить экипажу меньше пространства, чем необходимо.

В такой ситуации торец ВПП не становится точкой остановки. Самолёт продолжает двигаться вперёд, а последствия зависят от устройства территории за полосой. Если там находится ровная свободная площадка, скорость можно погасить без серьёзных повреждений. Гораздо опаснее соседство с дорогой, водоёмом, зданиями или резким перепадом высоты.

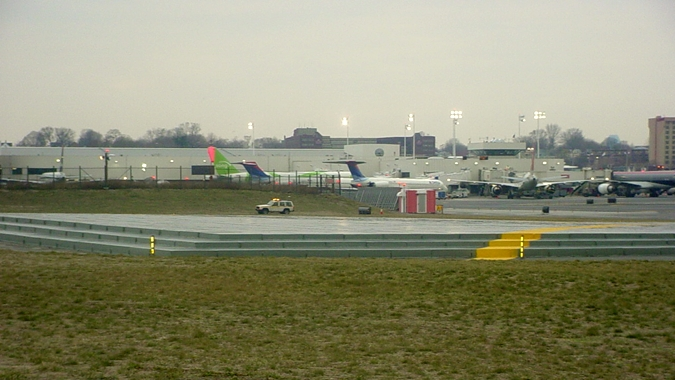

Именно поэтому у некоторых аэропортов за полосой находится светлое прямоугольное поле, похожее на бетонную площадку. Оно не предназначено для движения самолётов и не должно выдерживать их массу. Его задача противоположна: разрушиться под колёсами и превратить оставшуюся скорость воздушного судна в работу по сминанию материала.

Пространство, которого может не хватить

За торцом ВПП предусматривают зону безопасности — очищенную и выровненную территорию без капитальных препятствий. По нормам Федерального управления гражданской авиации США для многих крупных аэродромов она может достигать примерно 305 метров в длину и 152 метров в ширину. Это не продолжение полосы, а последний свободный участок, способный принять выкатившийся самолёт.

Создать такую зону удаётся не в каждом аэропорту. Многие аэродромы строились до появления современных требований, когда вокруг них ещё не было плотной городской застройки. Позднее рядом появились автомагистрали, железнодорожные пути и жилые кварталы. Некоторые полосы изначально разместили на берегу, искусственном острове или горном плато, где расширению мешает рельеф.

Перенос дороги, наращивание берега или строительство огромной насыпи могут оказаться технически невозможными либо потребовать несоразмерных затрат. Сокращение рабочей длины ВПП также подходит не всегда: аэропорт рискует потерять возможность принимать тяжёлые самолёты. Для таких мест была разработана система EMAS — Engineered Materials Arresting System, то есть тормозящее ложе из специально подобранных разрушаемых материалов.

EMAS занимает меньше места, чем полноценная зона безопасности, и не нуждается в команде на включение. В обычное время поле остаётся пустым, а при выкатывании начинает работать само — в тот момент, когда на него въезжают колёса самолёта.

Покрытие с рассчитанной прочностью

Название «разрушающийся бетон» хорошо передаёт принцип работы EMAS, хотя речь идёт не об обычном строительном материале. Бетон ВПП должен десятилетиями выдерживать удары колёс и массу тяжёлых лайнеров. Покрытие аварийного ложа, напротив, проектируют так, чтобы оно сохраняло форму под дождём и снегом, но разрушалось под заданной нагрузкой.

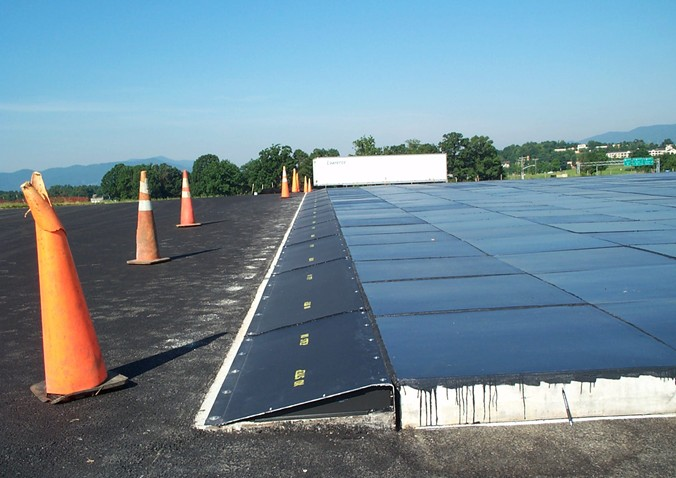

В блочных системах используют лёгкий ячеистый цементный материал с большим количеством воздушных полостей. Он значительно слабее дорожного бетона, однако его плотность и сопротивление деформации строго контролируются. Существуют также ложа из вспененного кремнезёмного материала, изготовленного на основе переработанного стекла. Их поверхность защищают от воды, топлива, противообледенительных реагентов, ультрафиолета и перепадов температуры.

Материал нельзя сделать просто максимально мягким. Если колёса будут проваливаться слишком быстро, сопротивление возрастёт скачком и создаст опасную нагрузку на стойки шасси. Слишком прочное покрытие даст обратный результат: шины останутся на поверхности, а тормозящий эффект окажется недостаточным.

Поэтому для EMAS задают определённую зависимость между приложенной силой и глубиной разрушения. Ложе должно уступать постепенно и одинаково на всей расчётной площади. Именно предсказуемость отличает его от рыхлого грунта, гравия или песка, состояние которых заметно меняется после осадков и замерзания.

Скорость уходит в разрушение материала

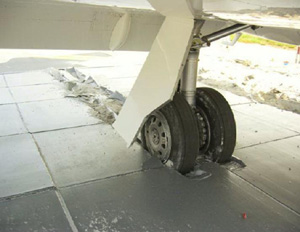

После схода с асфальта колёса самолёта попадают на начальную часть тормозящего поля. Верхний слой проламывается, шины погружаются внутрь, а перед ними начинает накапливаться раздробленный материал. Чтобы продолжать движение, каждой стойке шасси приходится постоянно сминать новые блоки и раздвигать их обломки.

На эту работу расходуется кинетическая энергия воздушного судна. Вместо свободного качения по твёрдой поверхности колёса прокладывают глубокие колеи, встречая всё большее сопротивление. Чем дальше самолёт продвигается по ложу, тем больше материала участвует в торможении.

Замедление передаётся через шасси, поэтому системе не нужны тросы, крюки или подвижные барьеры. Она не зависит от электропитания и действий диспетчера. Сам факт въезда запускает процесс, который продолжается до остановки самолёта или выхода за пределы поля.

Стандартное ложе рассчитывают на остановку критического для конкретной полосы самолёта при скорости входа до 70 узлов — приблизительно 130 километров в час. Однако это значение нельзя применять ко всем установкам одинаково. На результат влияют масса воздушного судна, количество колёс, давление в шинах, геометрия шасси и доступная длина площадки.

Главная особенность такого торможения заключается в отсутствии жёсткого столкновения. Перед самолётом не возникает неподвижная стена, которую пришлось бы принимать фюзеляжу. Сопротивление нарастает по мере погружения колёс, а его предельное значение ограничивают так, чтобы не превысить допустимые нагрузки на конструкцию и людей в салоне.

От самолёта зависит устройство ложа

Каждую установку EMAS проектируют под определённую полосу и работающий на ней парк самолётов. В качестве расчётного выбирают воздушное судно, создающее наиболее сложные условия торможения. Это не всегда самый тяжёлый лайнер: значение имеют расположение стоек, число колёс и давление, которое шины передают материалу.

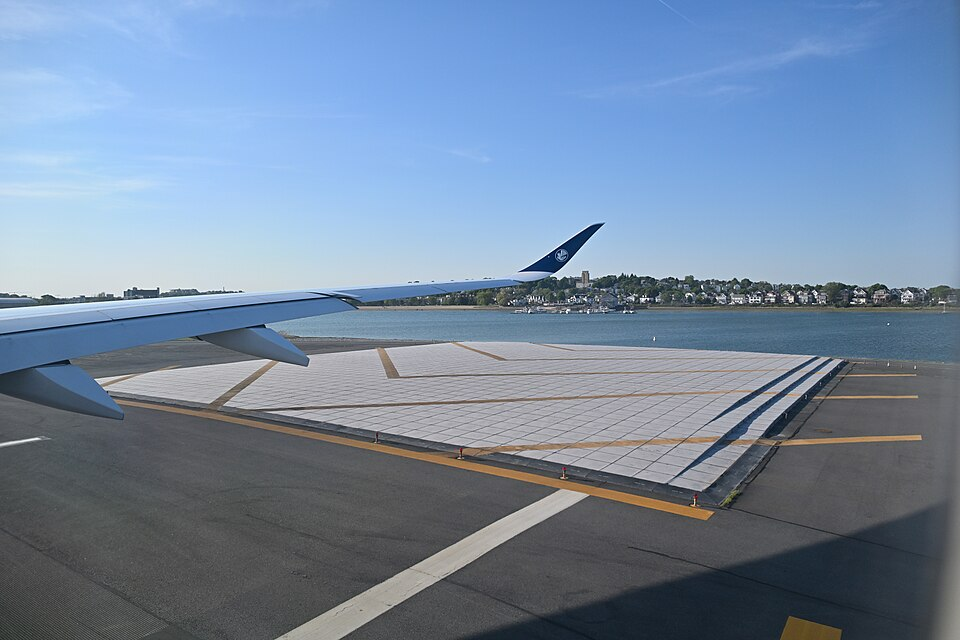

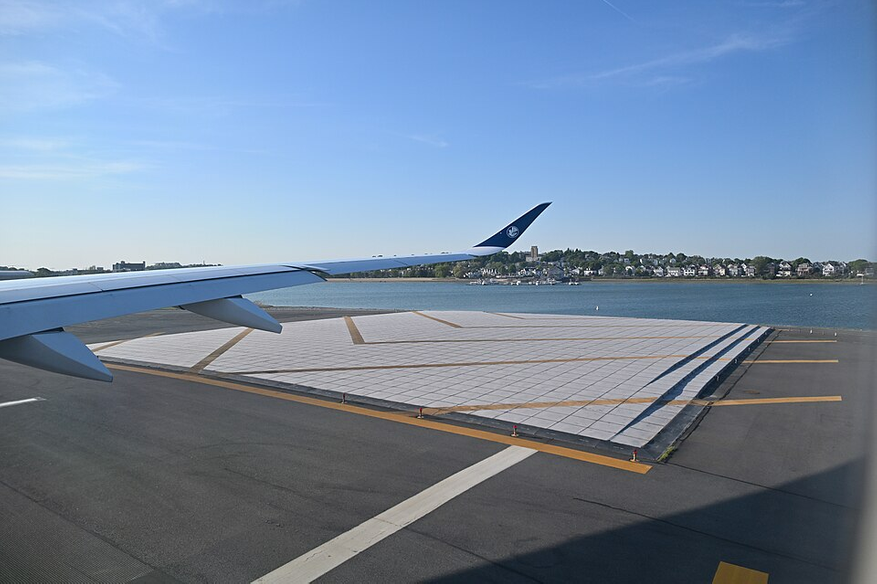

Ширина поля обычно соответствует ширине ВПП, а длина определяется доступной территорией и скоростью, которую необходимо погасить. Между торцом полосы и началом разрушаемой части оставляют отступ, защищающий материал от реактивной струи при обычных взлётах. Высота ложа может постепенно увеличиваться, чтобы сопротивление возрастало без резкого удара.

Проектировщики рассчитывают нагрузку на каждую стойку, замедление самолёта, перегрузки для пассажиров и предполагаемую остановочную дистанцию. Компьютерную модель проверяют испытаниями, во время которых авиационное колесо с заданной нагрузкой прокатывают через образец покрытия. Затем конструкцию приспосабливают к местному климату, дренажу и расположению аэродромного оборудования.

Под разрушаемым слоем находится прочное основание. Оно не участвует в штатном торможении, но помогает извлечь остановившийся самолёт и обеспечивает доступ спасательной техники. После срабатывания заменяют блоки, разрушенные стойками шасси, а неповреждённую часть ложа сохраняют.

Остановка у края плато

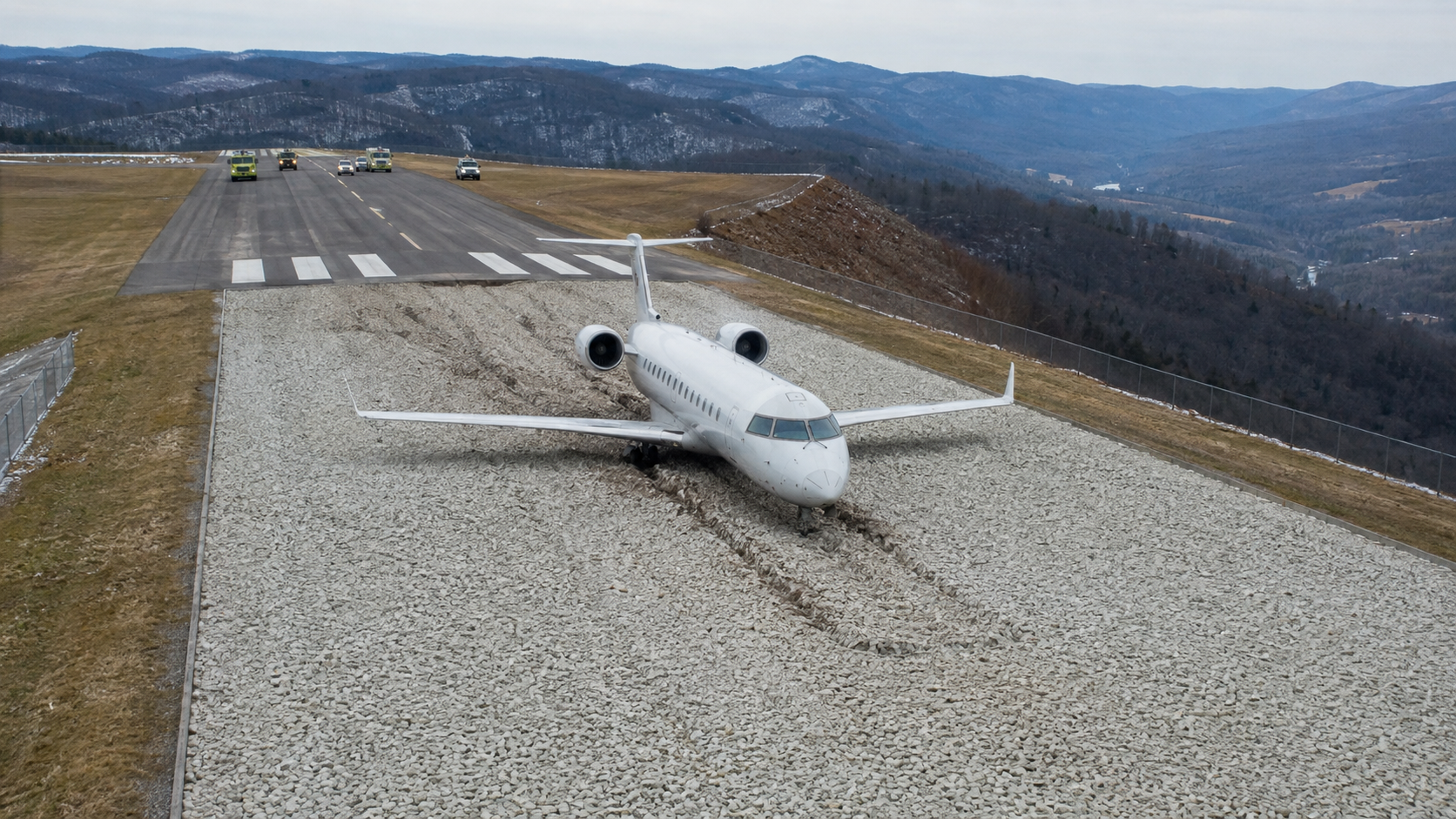

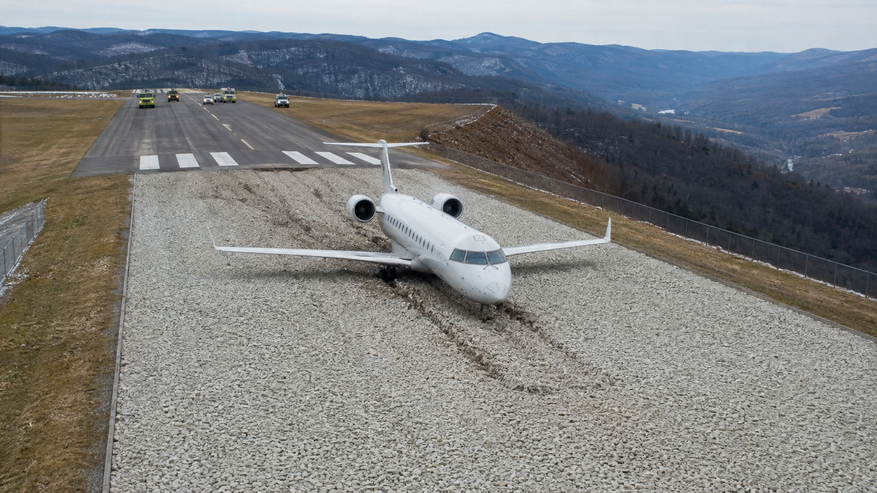

Показательный случай произошёл в январе 2010 года в аэропорту Йегер в Западной Вирджинии. Региональный Bombardier CRJ-200 прервал взлёт, не смог остановиться на оставшейся части полосы и вошёл в EMAS примерно на скорости 50 узлов, или около 93 километров в час.

Колёса начали разрушать покрытие, и самолёт быстро потерял скорость. Его носовая стойка продвинулась приблизительно на 39 метров от начала тормозящего ложа, после чего машина полностью остановилась. На борту находились 31 пассажир и три члена экипажа. Никто не получил травм, а самолёт получил лишь небольшие повреждения.

За пределами аварийной площадки начинался крутой спуск высотой в несколько сотен футов. Обычная грунтовая зона такой длины могла не успеть остановить машину, тогда как рассчитанное сопротивление EMAS позволило уложить тормозной путь в доступное пространство. После эвакуации пассажиров самолёт извлекли из разрушенного покрытия, и уже через несколько часов аэропорт возобновил работу.

Первую эксплуатационную систему EMAS установили в 1996 году в нью-йоркском аэропорту имени Джона Кеннеди. По данным FAA на август 2026 года, такие ложа безопасно остановили 26 выкатившихся самолётов, на борту которых суммарно находились 497 пассажиров и членов экипажей. Среди этих машин были региональные и деловые самолёты, Boeing 737, Airbus A320, MD-11 и Boeing 747.

Слабость как запас безопасности

EMAS не заменяет полноценную зону за торцом полосы и не исправляет ошибки при посадке. Это дополнительный рубеж, необходимый там, где для обычного торможения физически не хватает территории. Его задача начинается после того, как самолёт уже покинул ВПП и остальные возможности остановки оказались недостаточными.

Эффективность такого сооружения основана на точно рассчитанном разрушении. Пока прочное покрытие сохраняло бы скорость самолёта, слабый материал заставляет его тратить энергию на прокладывание колеи. Поэтому внешне непрочная площадка становится тем элементом аэродрома, который способен удержать многотонную машину перед дорогой, водой или обрывом.
