Зачем нужен этот цилиндр на проводе зарядки от ноутбука?

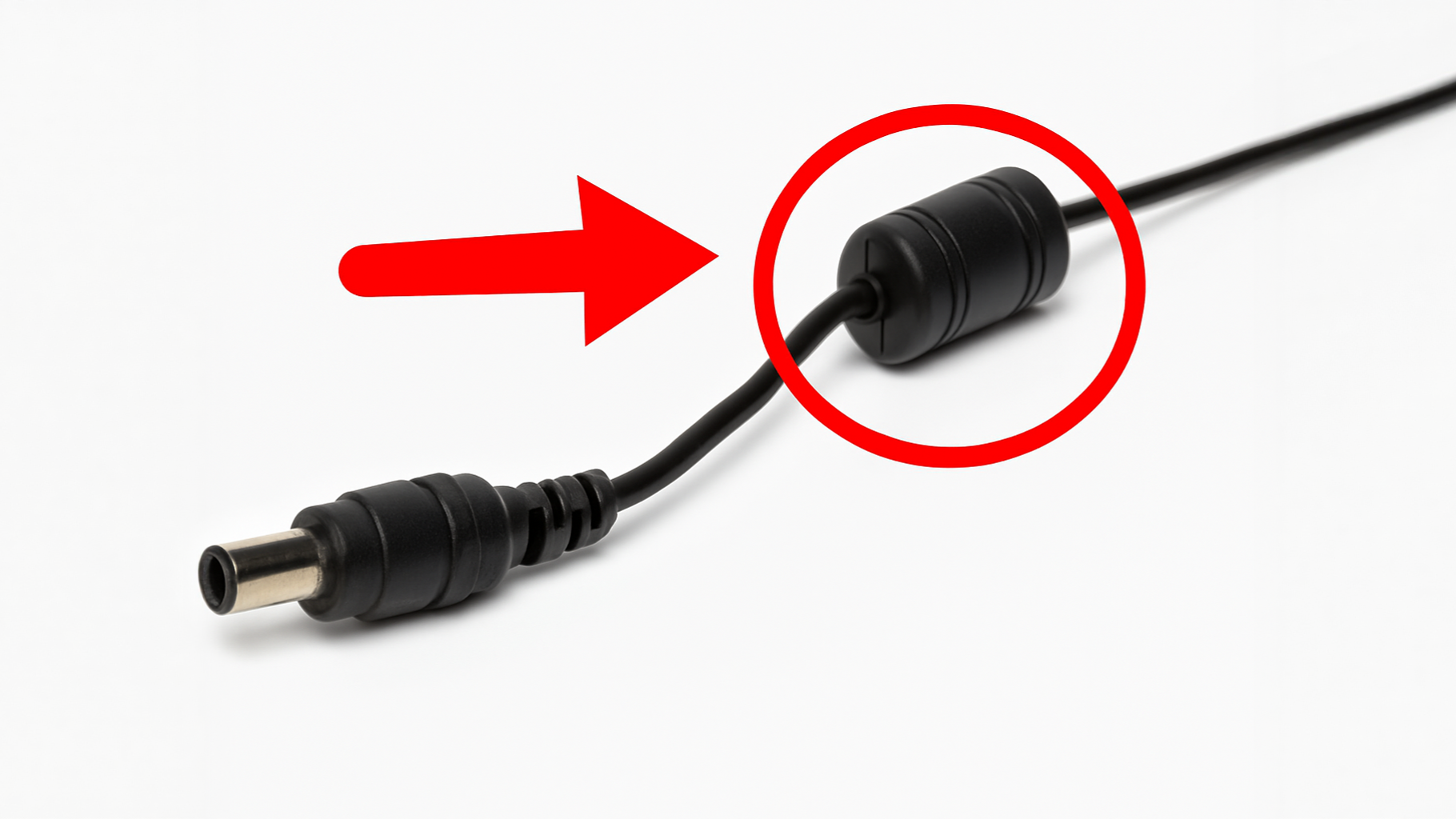

Небольшое цилиндрическое утолщение на кабеле питания ноутбука настолько привычно, что большинство пользователей не задумывается о его предназначении. Между тем, этот неприметный элемент выполняет критически важную функцию защиты электронной техники от невидимой угрозы — электромагнитных помех, способных нарушить работу устройств и создать серьёзные проблемы в передаче данных. Без этого маленького цилиндра современная вычислительная техника оказалась бы значительно более уязвимой в условиях насыщенной электромагнитными полями среды.

Природа невидимой угрозы

Современная электронная техника генерирует и одновременно подвергается воздействию множества электромагнитных полей. Процессоры, материнские платы, импульсные блоки питания создают высокочастотные колебания, распространяющиеся по проводам питания и сигнальным кабелям. Длинные кабели при этом функционируют подобно антеннам, эффективно излучая помехи во внешнюю среду и принимая нежелательные сигналы от окружающих устройств — мобильных телефонов, микроволновых печей, беспроводных сетей.

Особую опасность представляют синфазные помехи — высокочастотные токи, распространяющиеся одновременно по всем проводникам кабеля в одном направлении. Эти паразитные сигналы накладываются на полезный ток питания, вызывая искажения передаваемых данных, шумы в аудиосистемах, мерцание изображения на мониторах и общую нестабильность работы электроники.

Ферритовый страж электромагнитной чистоты

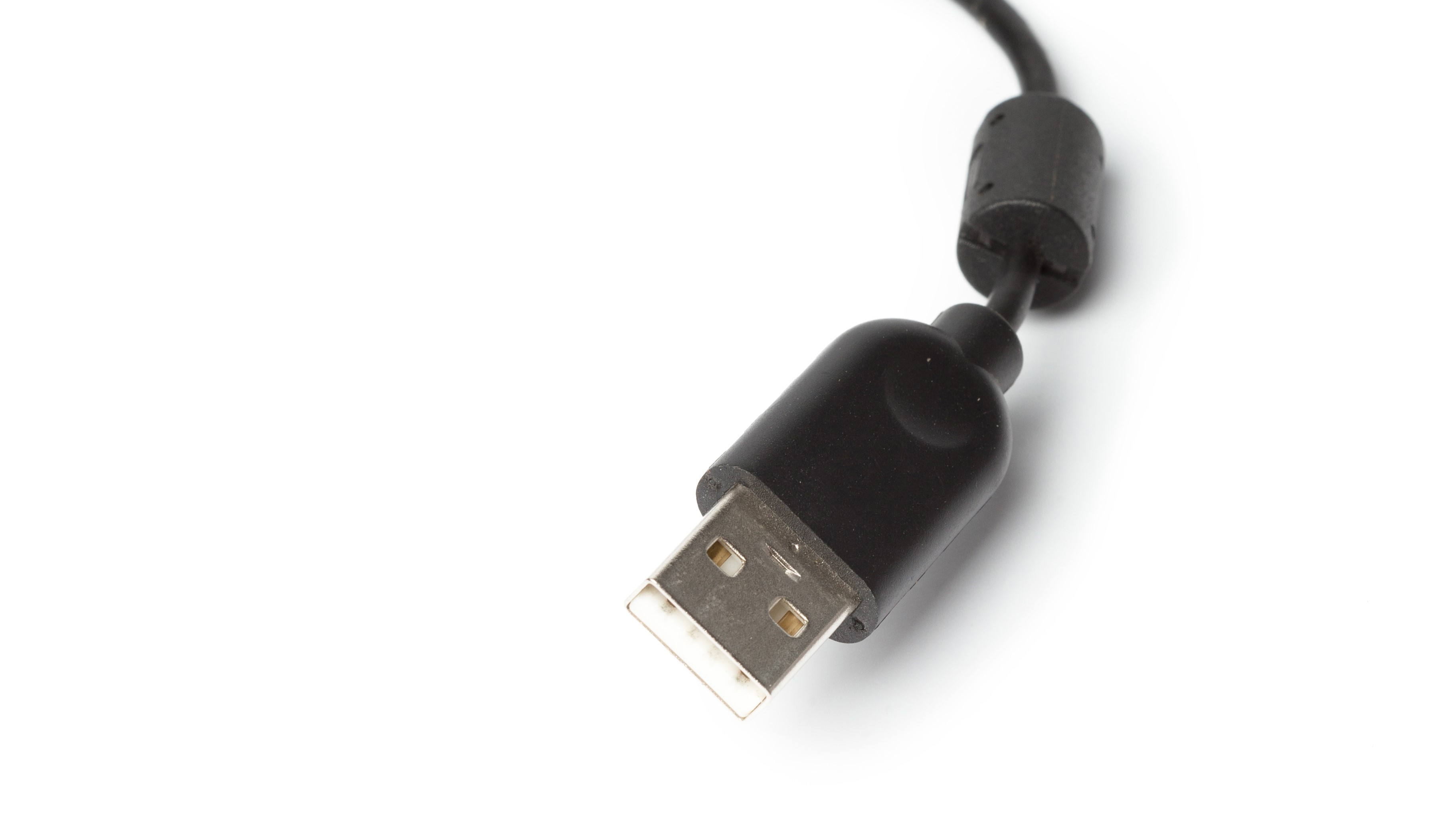

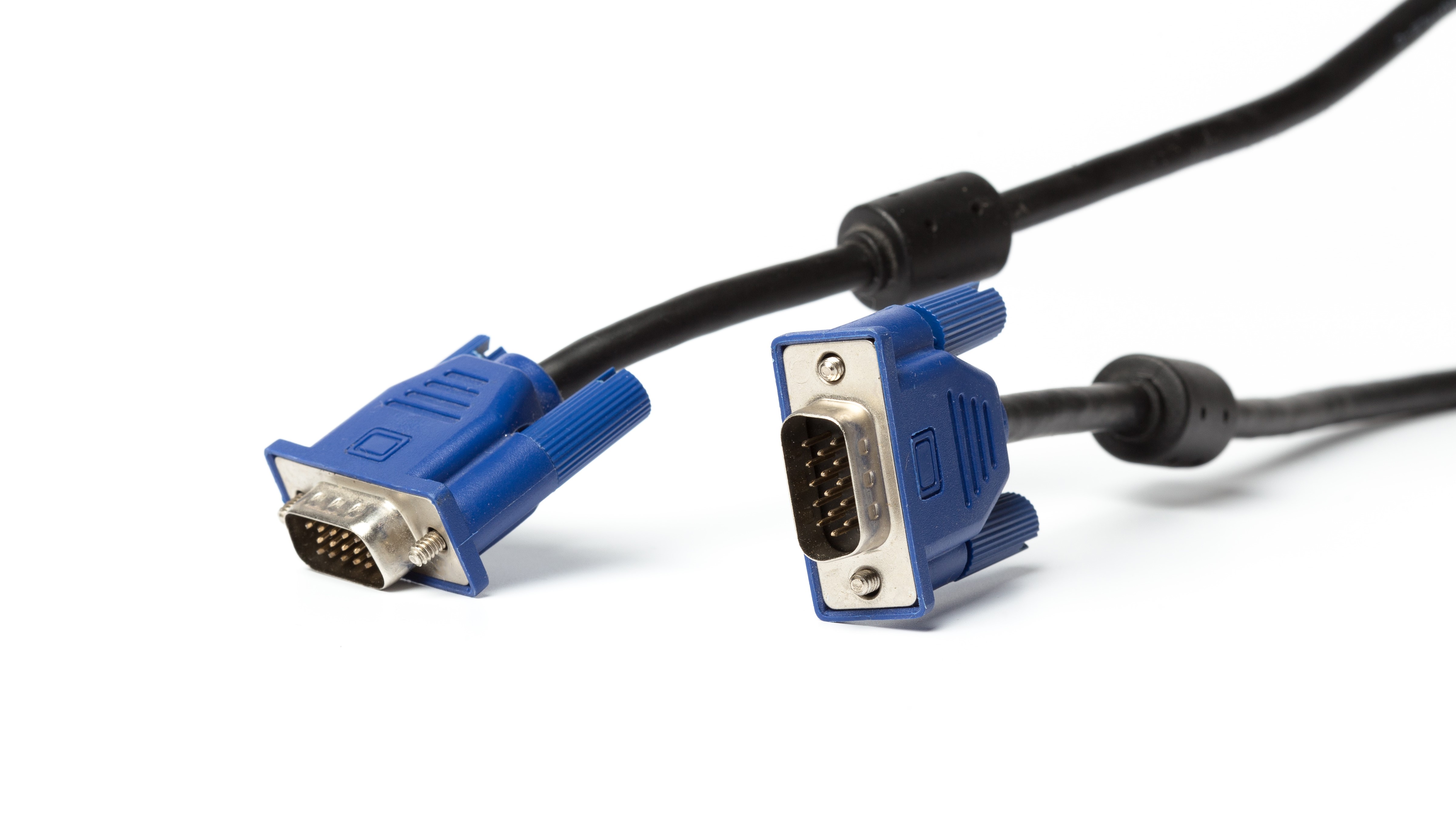

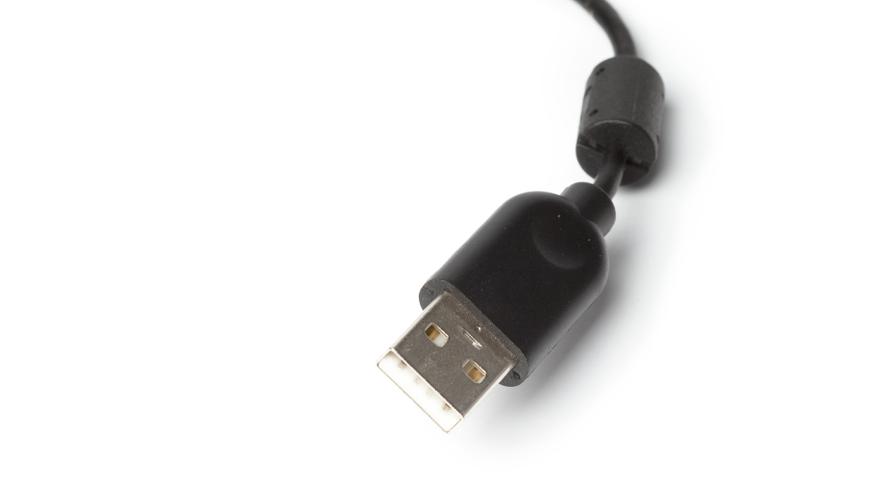

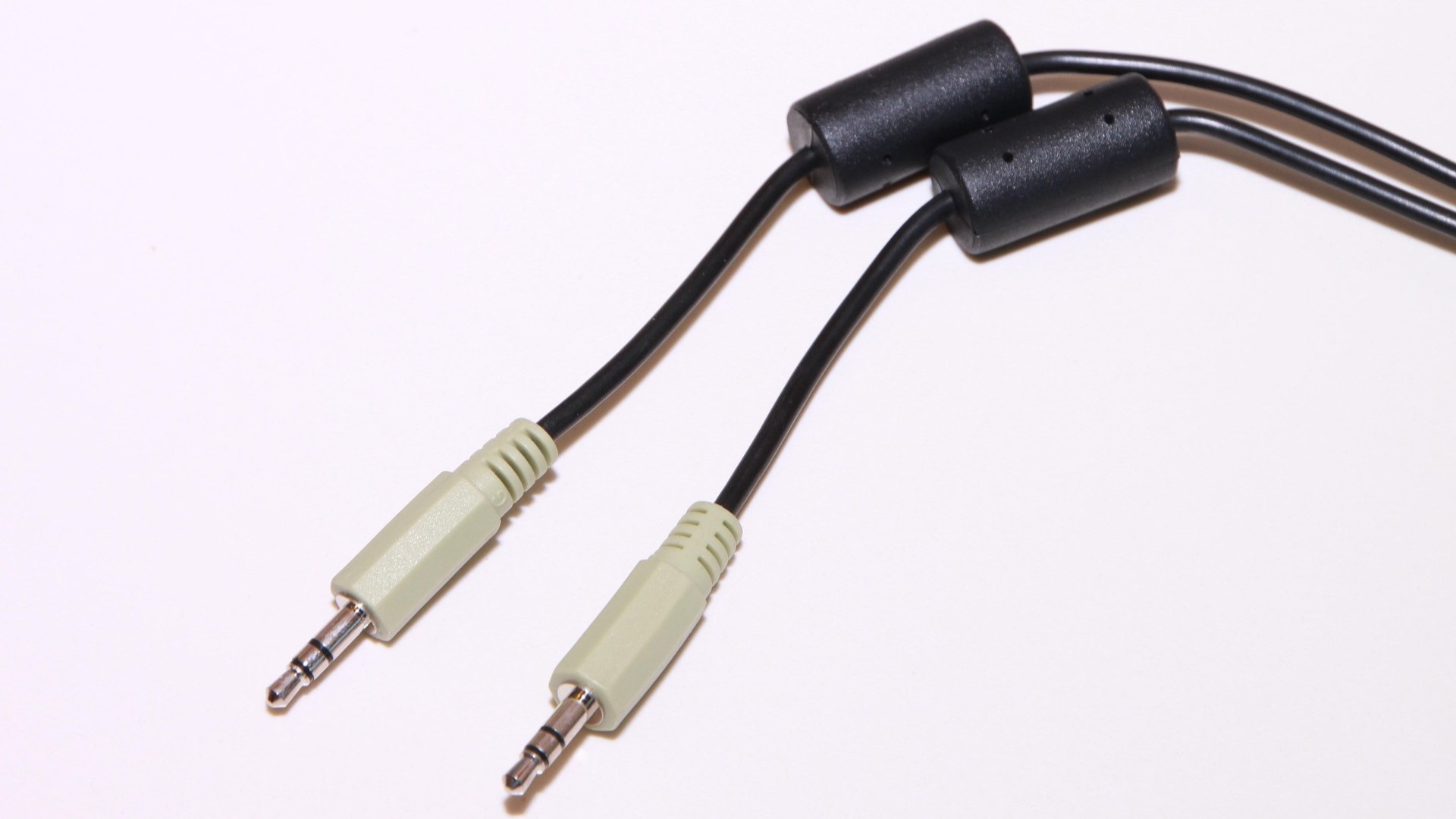

Цилиндрический элемент на кабеле представляет собой ферритовый фильтр — пассивный компонент, изготовленный из особого материала. Феррит — это химическое соединение оксида железа с оксидами других металлов, обладающее уникальным сочетанием свойств: высокой магнитной проницаемостью при практически полном отсутствии электрической проводимости. Такая комбинация делает феррит идеальным материалом для борьбы с высокочастотными помехами.

Внутри пластикового корпуса находится ферритовый сердечник, через который проходит кабель. Для постоянного тока и низкочастотных сигналов, необходимых для питания ноутбука, этот элемент практически прозрачен — он не создаёт заметного сопротивления и не влияет на скорость зарядки или мощность питания.

Механизм селективного подавления

Принцип работы ферритового фильтра основан на фундаментальных законах электромагнетизма. Когда через ферритовое кольцо проходит проводник с током, вокруг него создаётся магнитное поле. Для высокочастотных помех феррит проявляет значительную индуктивность, увеличивая её в сотни и даже тысячи раз на проходящем через него участке кабеля.

Математически это описывается комплексным импедансом, который растёт с увеличением частоты сигнала. На частотах в десятки и сотни мегагерц, характерных для электромагнитных помех, ферритовый фильтр создаёт существенное сопротивление, эффективно блокируя распространение нежелательных сигналов. При этом энергия высокочастотных колебаний преобразуется в незначительное количество тепла и безопасно рассеивается.

Двунаправленная защита

Ферритовый фильтр обеспечивает защиту одновременно в двух направлениях. С одной стороны, он предотвращает проникновение внешних электромагнитных помех в ноутбук через кабель питания, защищая чувствительные электронные компоненты от наводок. С другой стороны, фильтр блокирует распространение собственных помех устройства во внешнюю среду, предотвращая создание помех другой электронной технике.

Оптимальное расположение ферритового цилиндра — примерно в трёх сантиметрах от разъёма кабеля. Такое размещение минимизирует длину незащищённого участка провода, способного работать как антенна, и обеспечивает максимальную эффективность подавления помех именно в той точке, где они наиболее интенсивны.

Экономическая целесообразность простого решения

До появления ферритовых фильтров для защиты от помех применялось экранирование кабелей медной оплёткой по всей длине — дорогостоящий и технологически сложный процесс. Ферритовые фильтры предложили элегантное и экономичное решение: простой в установке элемент, который можно добавить на финальной стадии производства или даже после неё.

Разборные ферритовые фильтры с защёлками позволяют установить защиту на уже существующий кабель без его модификации. Это особенно важно при прохождении сертификационных испытаний на электромагнитную совместимость, когда необходимо быстро довести изделие до соответствия международным стандартам.

Заключение

Маленький цилиндр на проводе зарядного устройства представляет собой изящное инженерное решение сложной проблемы электромагнитной совместимости. Его присутствие гарантирует стабильную работу ноутбука в условиях интенсивных электромагнитных полей современного мира, предотвращает взаимные помехи между устройствами и обеспечивает соответствие техники строгим международным стандартам. Хотя визуально этот элемент кажется незначительным, его роль в обеспечении надёжной работы электроники трудно переоценить.
