Обзор Xtar DRAGON VP4 Plus - функциональность и возможности

Всем хорошего дня

Я давно отслеживаю все интересные модели зарядных устройств для аккумуляторов, через мои руки прошла не одна зарядка, от самых простых — с полным отсутствием какого-либо управления, до довольно продвинутых и дорогих, как например моя «рабочая» зарядка SKYRC MC3000. На эту тему у меня есть много обзоров, желающим могу дать ссылки. Поэтому, когда в начале ноября я увидел анонс новой зарядки от Xtar — DRAGON VP4 Plus, она не могла меня не заинтересовать, и вот я наконец имею возможность поделится с Вами своими впечатлениями. Кому интересно — прошу читать далее.

В начале ноября 2016 — я обратил внимание на открывшуюся предпродажу этой зарядки в GearBest. Почему там? Все довольно банально — благодаря тому, что много моих друзей и знакомых откровенно ленятся потратить 5 минут и зарегистрироваться самим, и предпочитают делать заказы через меня, поинты, позволяющие получать неплохие скидки у меня практически не переводятся, обленив меня до такой степени, что я даже почти перестал оставлять отзывы на покупки в личном кабинете магазина, за которые тоже начисляют поинты.

Узнать актуальную цену в GearBest — перейти

Вернемся к зарядке. На тот момент была обещана отправка после 20 ноября, но честно говоря я этот момент благополучно провтыкал. Когда опомнился — зарядок уже не было в наличии. В начале декабря звезды наконец сошлись в нужную траекторию и зарядка наконец выехала ко мне. Доехала примерно за 2 недели, из которых 3 дня в статусе — «Посылка выдана для доставки», но это уже стало привычным.

Распаковка и экспресс обзор можно посмотреть в моем видео, снятом сразу же после получения посылки

Характеристики

Работает с LiOn, LiPo (3S), NiCd, NiMh

Поддержка аккумуляторов форм факторов —  10440, 14500, 14650, 16340, 17335, 17500, 17670, 18490, 18500, 18650, 22650, 32650, 3S battery pack, A, AA, AAA, AAAA, C, D, SC

Дополнительный разъем для заряда  аккумуляторных 3S батарей 11.1В

Замер внутреннего сопротивления аккумуляторов

Режимы Refresh, Test, Record — замеры в режиме Test — автоматически записываются и могут быть воспроизведены в любой момент.

Порт USB для зарядка гаджетов, зарядный ток до 2.4 А.

Может работать как PowerBank c LiOn аккумуляторами.

Рабочие токе 0,5 — 1А (слоты 2-3), 0,5 — 2А (слоты 1 и 4).


Комплект поставки


Зарядка поставляется в белой картонной коробке, полиграфия хорошего качества

Сзади имеется краткое описание всех возможностей зарядки

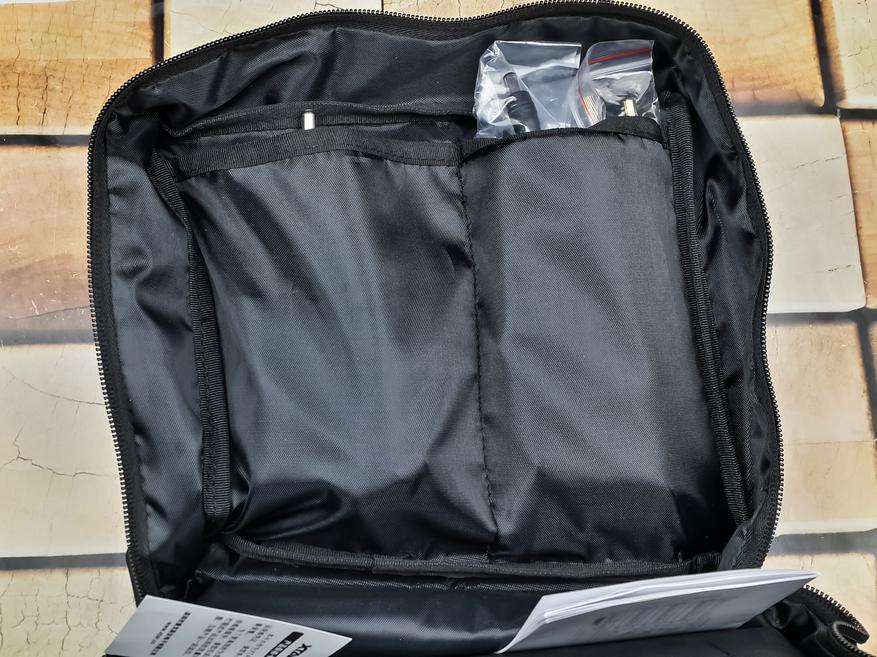

Для зарядки предусмотрен черный синтетический чехол, где ее удобно хранить и переносить

Чехол разделен на две половинки с карманами, в которых находится зарядка

и все проводное хозяйство к ней

К зарядке в комплекте идет блок питания с переходником под евро розетку, автомобильный адаптер питания, щупы для замера внутреннего сопротивления аккумуляторов

Блок питания рассчитан на 12 В 3А

Автомобильный адаптер

Щупы — подключаются к зарядке через разъем формата USB, на щупах подпружиненные контакты. Для измерения сопротивления придется задействовать обе руки.



Органы управления, размеры

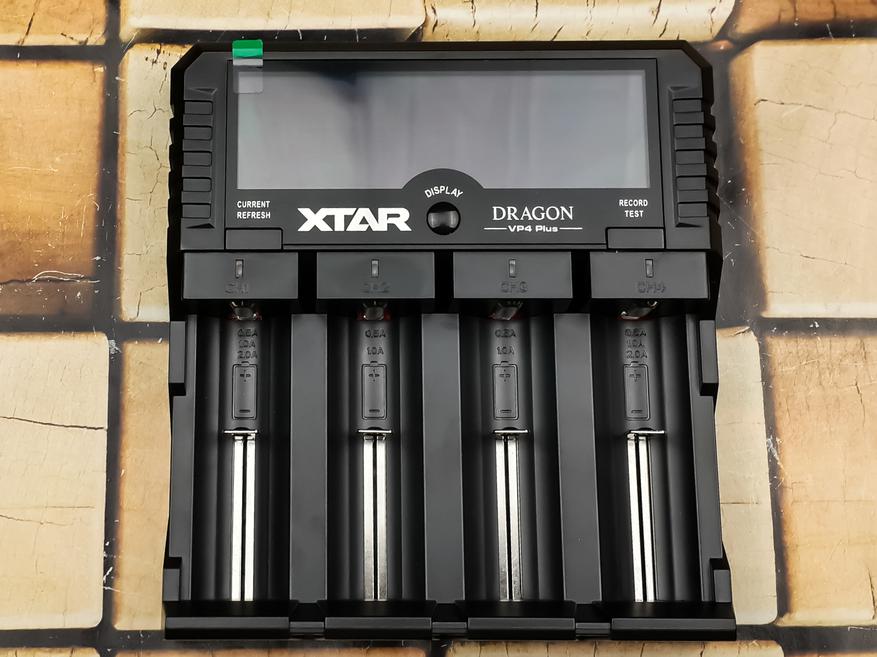

Зарядка — имеет 4 независимых слота для установки аккумуляторов. Экран расположен над слотами, для управления имеется 3 кнопки — current/refresh, display, record/test

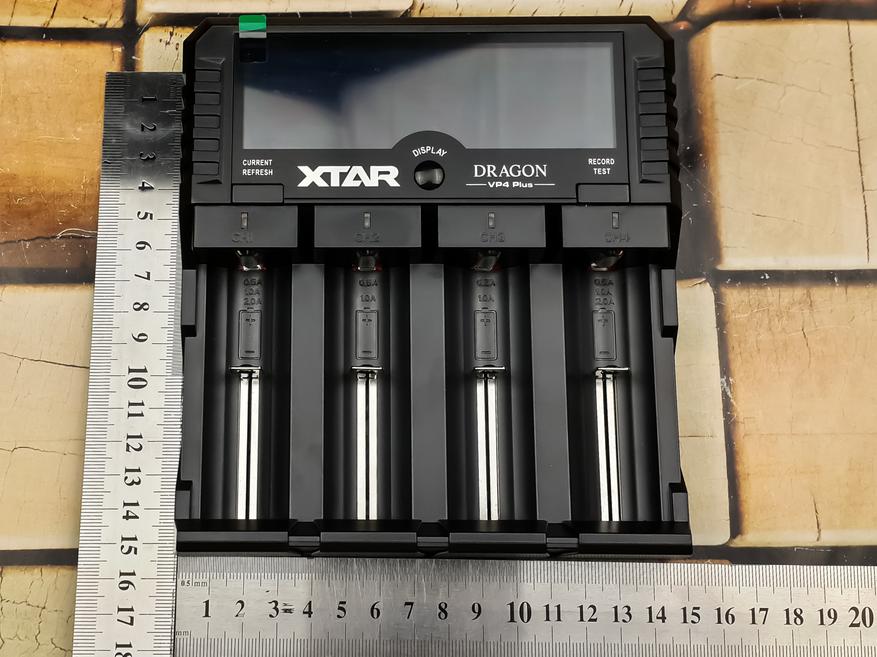

Размеры зарядки

В сравнении с SKYRC MC3000

Слоты зарядки имеют маркировку по поддерживаемой силе тока — первый и четвертый 0,5, 1 и 2 А, второй и третий — 0,5 и 1 А

На верхней торцевой части имеются разъемы -

USB 1 — предназначенный для подключения щупов замера внутреннего сопротивления аккумуляторов

Круглый разъем для внешнего питания, 12 В

USB 2 — разъем для заряда, 5 В, до 2.4 А

И балансировочный разъем для заряда 3S 11.1 В аккумуляторной батареи

Режимы работы

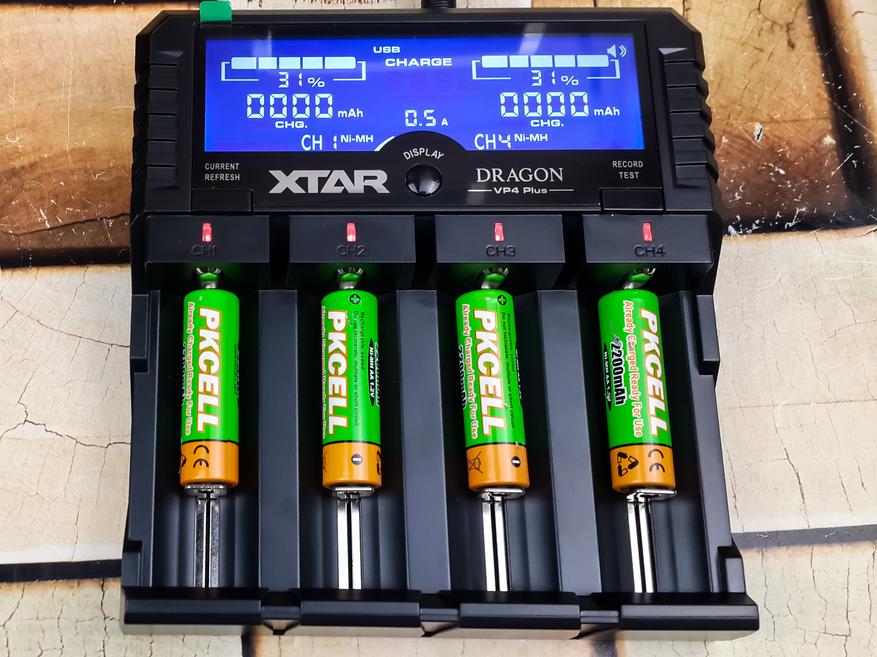

При включении выставляется ток по умолчанию в 1 А. Экран зарядки, по аналогии с другими зарядками от XTAR имеет синий фон и белые символы.

Зарядка автоматически, по напряжению определяет тип заряжаемых аккумуляторов, при помощи нажатия левой кнопки — current — можно циклично менять ток заряда. На экране отображается информация для пар слотов — отдельно для 1 и 4 — показывается % заряда, режим, mAh, ток, в правом верхнем углу — биппер, который можно отключать двойным нажатием на кнопку record/test

Переключение на данные второй пары аккумуляторов — по нажатию кнопки Display

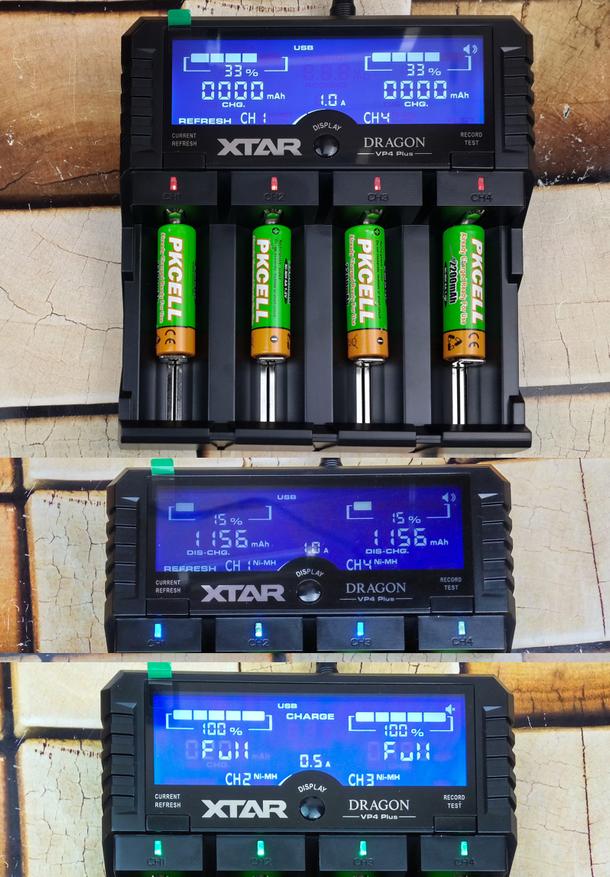

Режим Refresh

Пригодится для «оживления» никелевых аккумуляторов. Активируется длительным нажатием на кнопку current/refresh. Зарядка последовательно заряжает/разряжает и снова заряжает аккумуляторы заданным током.

Режим TEST

Предназначен для определения емкости в mAh на заряд и разряд литиевых и никелевых аккумуляторов. Активируется зажатием кнопки Record/Test, и так же производит — заряд/разряд/заряд аккумуляторов заданным током

После этого зарядка показывает значения в mAh для каждого аккумулятора, отдельно для режима заряда и разряда

Режим Record

В принципе это даже не режим, а просто функция. Зарядка запоминает (если не ошибаюсь 64 значения умеет помнить) результаты полученные в режиме Test и показывает их по нажатию на кнопку Record. «Листание» при помощи кнопок current и record

Заряд 3S аккумуляторов

Аккумуляторные батареи на 11.1 В, из трех элементов, подключаются через балансировочный разъем. Для меня это очень удобно, так как до этого приходилось задействовать Imax B6 mini. Пользоваться для всего одной зарядкой — очень облегчает жизнь.

Заряжается током 1А, ток выставляемый кнопкой current — актуален только для аккумуляторов в слотах

Можно заряжать одновременно с аккумуляторами в слотах.

Замер внутреннего сопротивления

Для замера внутреннего сопротивления аккумуляторов необходимо подключить комплектные щупы к разъему USB 1 и кратковременно закоротить их, прикоснувшись контактами друг к другу — после этого зарядка переходит в режим замера

Взяв аккумулятор в руку, прикасаемся щупами — красный +, черный — зарядка покажет напряжение на аккумуляторе и его внутреннее сопротивление.

Сравнительно с моей MC3000 — я склонен по ряду признаков считать, что определение на XTAR проходит более корректно.

Выход из этого режима — двойной клик кнопки Display.

Порт USB

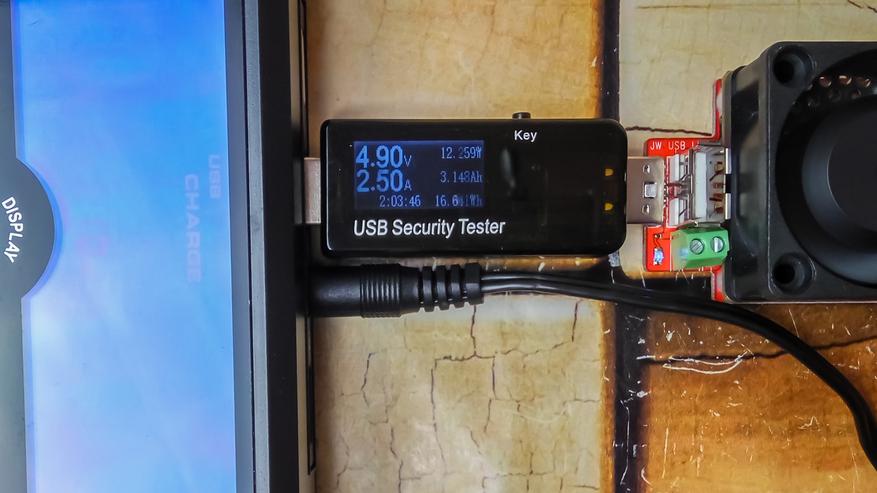

Зарядка так же может послужить для заряда любого, даже мощного гаджета от порта USB, так как спокойно держит как заявленные 2.4А, так и более высокие токи, отключаясь лишь при достижении примерно 3А

Режим PowerBank

Зарядка так же может зарядить Ваш гаджет в полевых условиях, пользуясь энергией LiOn аккумулятора установленного в нее. Мощность порта USB такая же как и при стационарном питании. Работает как с одним аккумулятором

Так хоть и с со всеми четырьмя. Больше аккумуляторов — больше запаса энергии.

от 3S батареи и от никеля — не работает в этом режиме

Видео обзор функциональности

Второй мой видеообзор по функциональности зарядки, возможно сможет ответить на какие-то дополнительные вопросы

Выводы:

Плюсы — всеядность как по химии так и по типоразмерам. Заряд 3S батарей. Замер внутреннего сопротивления, заряд гаджетов и работа в режиме  powerbank. Автомобильный адаптер.

Минусы — нет индикации количества энергии в Ватт*часах, внутреннее сопротивление до 150 mOhm, нет отдельного режима разряда.

Пишите вопросы — комментарии, что еще проверить — посмотреть.
