В чём разница между битами PH и PZ и какую выбрать для работы?

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

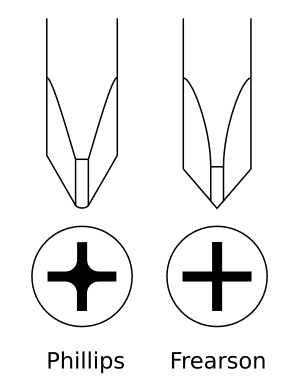

Иногда кажется, что крест, он и в Африке крест. Вставил биту, закрутил шуруп, готово. А потом начинаются странности: бит срывается, шляпка «цветёт», древесина дымится, саморез уже не выкрутишь… И тут вспоминается забытое: кресты бывают разные. Самые популярные PH и PZ. Вроде бы похожи, но ведут себя по-разному. Давай разберёмся, кто есть кто и как не портить ни крепёж, ни нервы.

Автор: Bronzaclose Источник: commons.wikimedia.org

Короткая история для понимания логики

Phillips, он же PH, придумали под массовое производство и сборку на конвейере. Идея была хитрая: бита специально стремится «выскочить» при перегрузе. Этот эффект называют cam-out. На автомобильном заводе это плюс, меньше риск сорвать резьбу, станок не ломает всё подряд.

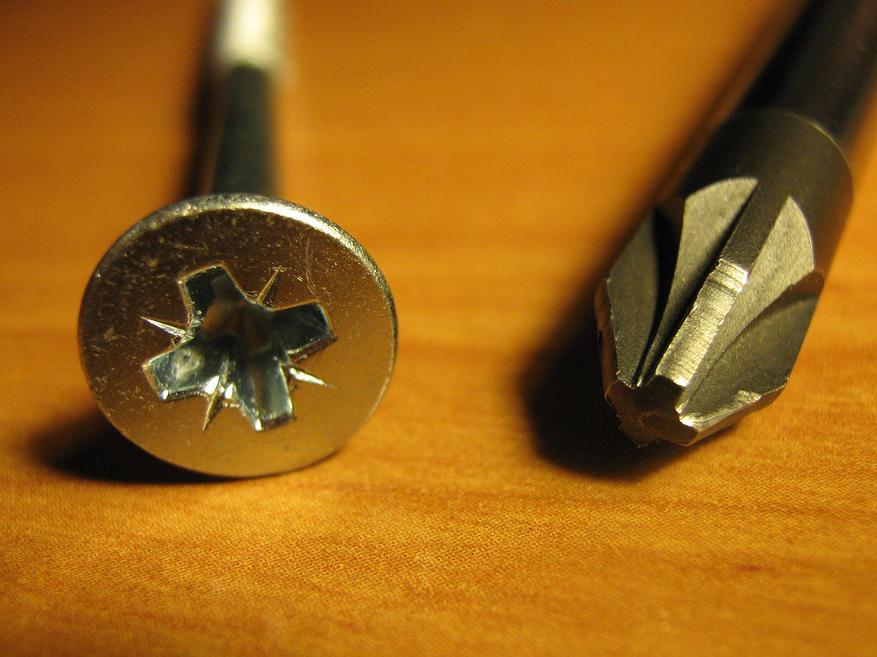

Позже в Европе захотели тот же крест, только с лучшим зацепом. Так родился Pozidriv, он же PZ. По сути — «доработанный» крест: больше опорных поверхностей, меньше самопроизвольного выскакивания. Европейская мебель, крепёж по дереву, плиты на основе древесины, всё это отлично заходит под PZ. Не единственная причина, но характер виден.

Автор: Bronzaclose Источник: commons.wikimedia.org

Геометрия без занудства

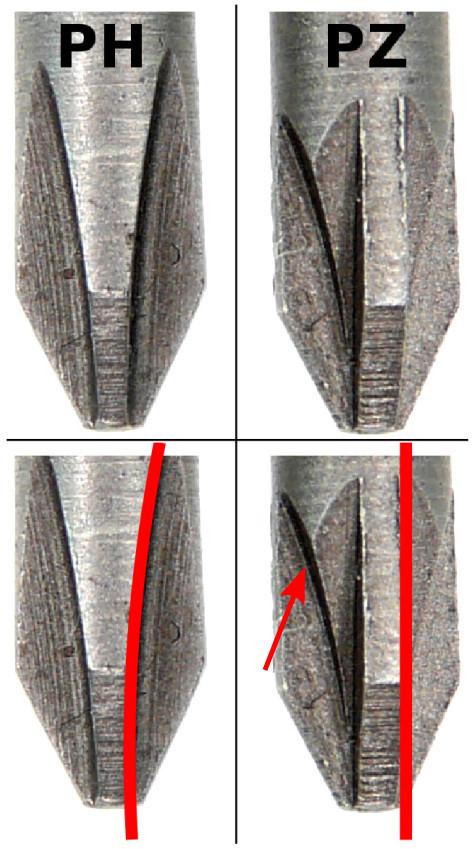

PH — классический крест с конусностью. Грани сходятся, как у пирамиды. Контактные площадки меньше, угол нарастания усилия круче. Вдавил сильнее — бита норовит выскочить.

PZ — крест с «лепестками» и дополнительными тонкими рёбрами между основными лучами. Грани более прямые, контакт шире. Бита сидит глубже и стабильнее, крутящий момент можно передать выше при тех же руках.

Если коротко, то PH прощает конвейерный перетяг, PZ лучше держит зацеп в реальной жизни с деревом, ЛДСП и всей этой капризной нежностью.

Автор: Abrev (обсуждение) Источник: commons.wikimedia.org

Как отличить не глядя в упаковку

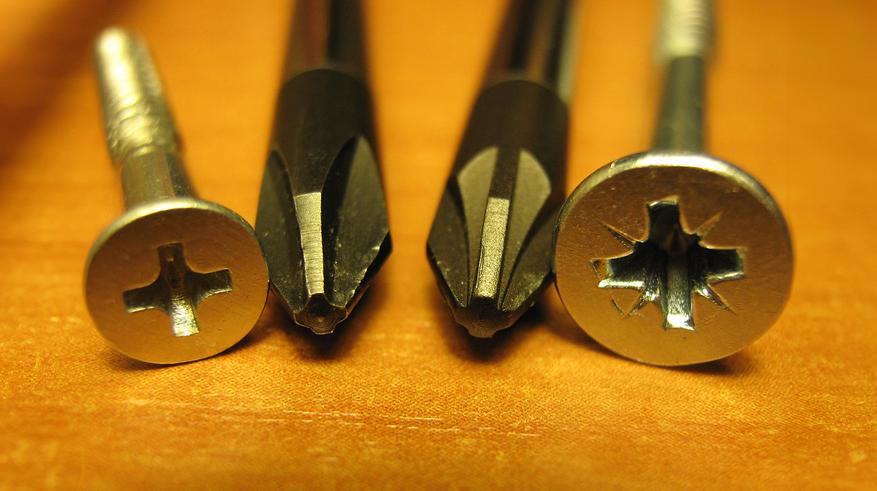

Трюк старых монтажников: посмотрел на шляпку. Если на кресте читаются ещё четыре тонких штриха под 45° к основным — это PZ. Такой «звёздочкой» его и отличают. Если креста просто четыре луча без дополнительных меток, то скорее всего PH.

Есть нюанс, некоторые шурупы так штампуют, что метки еле видны. Тогда пробуем аккуратно, без фанатизма, посадить биту. PZ-бита в PH-шляпку садится «чужой»: чувствуется люфт и неполное погружение. PH-бита в PZ-шляпке вроде входит, но скользит, как по маслу. Не надо так.

Размеры, на которых держится половина стройки

В быту и на объекте чаще всего живут PH2 и PZ2. Это наше всё: гипсокартон, каркасы, мебель, черновая сборка. PH1 и PZ1 под мелкие саморезы, фурнитуру, электрику. PH3 и PZ3, под крупный крепёж по дереву, кровлю, длинные «черные» по металлу.

Правило удобное до смешного: не знаешь, что там проверь маркировку на коробке или шляпке. Если сомневаешься между PH2 и PZ2, лучше потратить 10 секунд на тест, чем 10 минут на высверливание сорванной головы.

Автор: Doodle77 Источник: commons.wikimedia.org

Почему срывает шляпки и кто виноват

Чаще всего виноваты мы сами. И это правда. Главная беда, несовпадение профиля. Вот представь: берём PZ-шуруп, а бита под рукой только PH2. На первый взгляд она садится, вроде держится, но чувствуешь скользит, как будто чуть-чуть «болтается». И всё равно давим, ведь «и так пойдёт». А оно не пойдёт. Грани у PZ сделаны для плотного зацепа, а у PH форма более острая, и в итоге она не держится, а буквально режет металл. Через пару оборотов шляпка превращается в сверкающий, гладкий крест, который уже никакая бита не возьмёт. Остаётся только высверливать или снимать с мясом.

Вторая беда, тупая или «лизанная» бита. Многие думают: бита — железка, значит вечная. Но нет, металл работает на износ. Особенно дешёвые, с мягкой закалкой. Вроде бита новая, но через десяток пачек саморезов рёбра сглаживаются. Ты вставляешь её в шуруп, и она уже не впивается в шлиц, а крутится в нём как ложка в банке. Такой износ не всегда видно глазами, но пальцы чувствуют: бита садится мягко, без «клац» — это верный сигнал менять.

Третий враг, неправильная работа импактом. Ударный шуруповёрт, вещь полезная, но если профиль не совпал, он превращается в палача для шляпки. Представь: короткие резкие удары, люфт в зацепе, и металл шляпки буквально выкрашивается по кромкам. Получается настоящий «шредер», крест разлетается в стружку. Итог тот же: сорванный саморез, куча лишней работы и испорченные нервы. Добавь сюда ещё один момент: грязь и стружка. Шурупы падают, на них липнет пыль, в шлице застревают микрочастицы. Ты ставишь биту, а она упирается не в металл, а в этот мусор. Кажется ерунда, но достаточно тонкого слоя, чтобы бита сидела на полмиллиметра выше. В итоге сила распределяется неправильно, и шлиц снова летит. Поэтому мастера иногда продувают шурупы или проходят шлицы щёткой, привычка, которая реально экономит пачки крепежа.

И ещё один «скрытый враг» — неправильное давление и скорость. Многие любят давить всем телом, думая: чем сильнее прижму, тем лучше. А выходит наоборот: бита мнёт шлиц и уходит в сторону. Нужно давить ровно, без перекоса, и работать средней скоростью, а не выкручивать на максимуме, как будто гонка на время.

Итого

PH и PZ — это не «почти одно и то же». Это два подхода к работе. PH универсальный, прощает перегруз, часто встречается в гипсе и металле. PZ про чистый зацеп и высокий момент, любимец carpentry и мебели. Лучший лайфхак мастера смешной, смори на шляпку и верь ощущениям в пальцах. Увидел четыре дополнительные риски — это PZ. Почувствовал люфт, не геройствуй, поменяй биту. И держи под рукой набор: PH1/2/3 и PZ1/2/3, торсионные под импакт и обычные под шуруповёрт.

Изображение в превью:
Автор: Bronzaclose
Источник: commons.wikimedia.org
