Тестер Aneng AN302. Точнее не придумаешь. Компактнее тоже.

Да, он может не все. Но то, что может — делает первоклассно (кроме одной дурацкой функции).  Я провел тестирование тестера, чтобы решить, куда ставить запятую во фразе «в машину нельзя оставить дома».

Дело в том, что изначально он покупался для машины. Зарядку аккумулятора проверять, цепи там прозванивать, контакты искать. Выбирал компактный, недорогой. В итоге купил Aneng AN302. Их там несколько этих аненгов, в одинаковых корпусах, немного отличаются функционалом. Младшая модель с индикатором 1999, старшая, вот эта — 8000.

Вот что пришло:

Небольшой чехольчик черного цвета, на молнии. Карандаш для масштаба. Открываем:

Внутри инструкция, сам прибор со щупами и тесемочка на руку.

Прибор тоненький, маленький, вживую выглядит меньше, чем на картинке. Толщина как у карандашика.

Щупы не отсоединяются. Тонкие провода длиной порядка 70 см. Не страшно, что они тонкие. Прибор не рассчитан на измерение тока. Зато провода гибкие и компактные.

Инструкция:

В таблице: измерение, максимум первого диапазона, максимум последнего диапазона.
DCV: 80mV — 600V
ACV: 80mV — 600V
R: 800 Ohm — 80 MOhm
C: 10nF — 10 mF (Да-да! Это не опечатка, на самом деле не «микро-», а «милли-»)
F: 100 Hz — 2MHz

Доп. функции:
— прозвонка
— измерение падения напряжения на диоде
-  NCV (non-contact voltage detector)
— фонарик
— автоотключение
— data hold
— обновление экрана 3 раза в секунду
— сигнализация о низком уровне батареи
— True RMS
— относительные измерения (фиксируем уровень напряжения в одном измерении, последующие делаем относительно этого уровня)

Ну вот что еще нужно крестьянину? Ток? Ну да, ток. Но большинство тестеров таких габаритов имеют порог измерения 200 мА. Что называется, «для галочки».

Но если уж совсем припрет, то можно в измеряемую цепь поставить шунт. Наиболее распространенные на 50А ($1.99) и на 100А ($4.96). По совпадению, они дают на максимальном токе падение напряжения в 75 мВ, что соответствует диапазону измерения милливольтметра. И его точность мы скоро проверим.

А пока вставим батарейку. Ее в комплекте нет, но это не беда, для него сгодится трехвольтовая таблетка 2032, которая есть в любом супермаркете или хозяйственном магазине. Можно поставить и 2025, контакты ее достанут. Вскрываем прибор:

И устанавливаем батарейку.

Теперь разберемся с управлением. На приборе 6 кнопок. Самая большая, красная — включение. Она с фиксацией. Прибор выключается через 15 минут неиспользования. За минуту до выключения он подает пять коротких звуковых сигналов. А потом выключается, сопровождая это одним длинным сигналом.

Голубая кнопка Func тоже с фиксацией. Она переключает два режима работы прибора.
В первом, при отжатой кнопке, он измеряет постоянное и переменное напряжение в вольтах, частоту и ищет проводку.

Во втором, при нажатой кнопке, прибор измеряет постоянное и переменное напряжение в милливольтах, сопротивление, падение напряжения на диодах, прозванивает цепи, и измеряет емкость конденсаторов и частоту. Очевидно, в последнем случае измеряется частота колебаний с меньшей амплитудой, чем в предыдущем режиме.

Желтая кнопка с надписью Select переключает эти измерения внутри одного выбранного режима.

Кнопка Range переключает диапазоны измерения в ручном режиме или включает автоматический выбор диапазона (по умолчанию).

Кнопка Hold включает удержание измеренной величины на экране или (при долгом нажатии) включает и выключает фонарик. Мы еще посмотрим, как он работает.

Последняя кнопка — Rel позволяет использовать измеренное значение как референсное. Следующее измерение будет не относительно нуля, а относительно референсного измерения.

Вроде все, приступим к тестированию тестера. Наиболее важная функция — измерение напряжения, начнем с нее.
Под рукой у меня оказался источник опорного напряжения на микросхеме AD584LH. Для сравнения возьмем мой основной рабочий мультиметр.

Диапазон 2,5 Вольта, ИОН дает 2,50071В:

Рабочий тестер чуть-чуть занижает.
Теперь наш испытуемый Aneng:

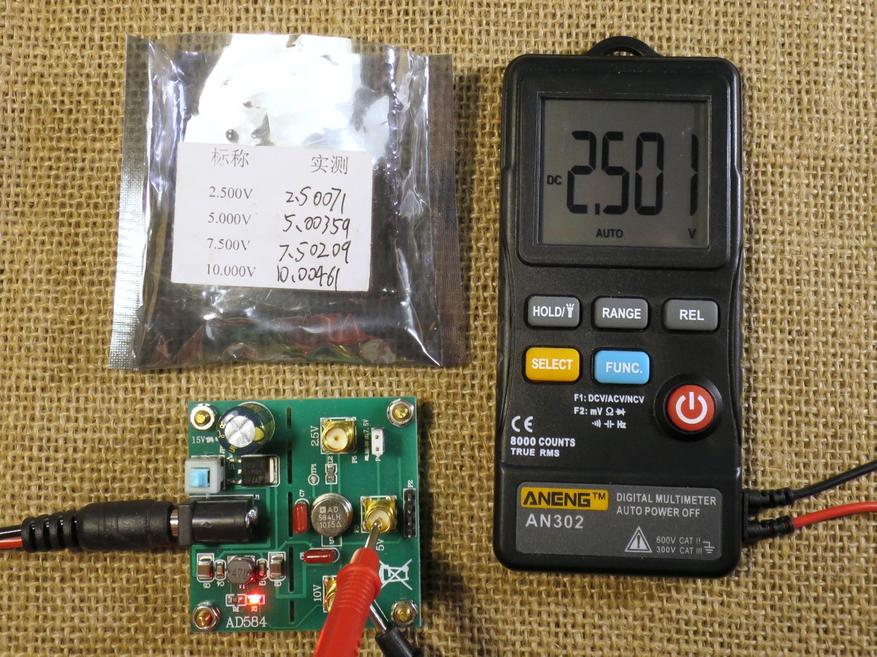

Вот это да! Лучшего и ожидать было нельзя. Точное попадание!

Кстати, обратите внимание на экран. Он большой, легко читается и с большими углами обзора. Углы пожалуй даже лучше, чем на большом приборе.

5 вольт. ИОН по факту выдает 5.00359В.

Референсный мультиметр опять занижает, хотя не принципиально — на одну сотку.
Смотрим Aneng:

В яблочко!
7,5 вольт, от ИОНа поступает 7,50209В.

Несоответствие уже две сотки.

Ну, вы сами все видите.
10 Вольт. ИОН дает 10.00461В.

Две сотки у старого тестера.

И опять идеальное попадание у нового.

Можно спорить, насколько принципиальны для домашнего мастера две сотых вольта. Но такое точное соответствие опорному напряжению — явно не случайность. Это позволяет надеяться, что и другие функции прибора, которые в основе своей все равно имеют измерение напряжения, тоже достаточно точные.

Вот их и посмотрим. Переменное напряжение — серьезный челлендж, особенно когда речь идет о несинусоидальном сигнале. Но начнем с синуса. В качестве генератора сигнала я использовал телефон. Конечно, это не самый точный вариант, ну а кто говорил, что в жизни бывает только красивый стойкий синус?

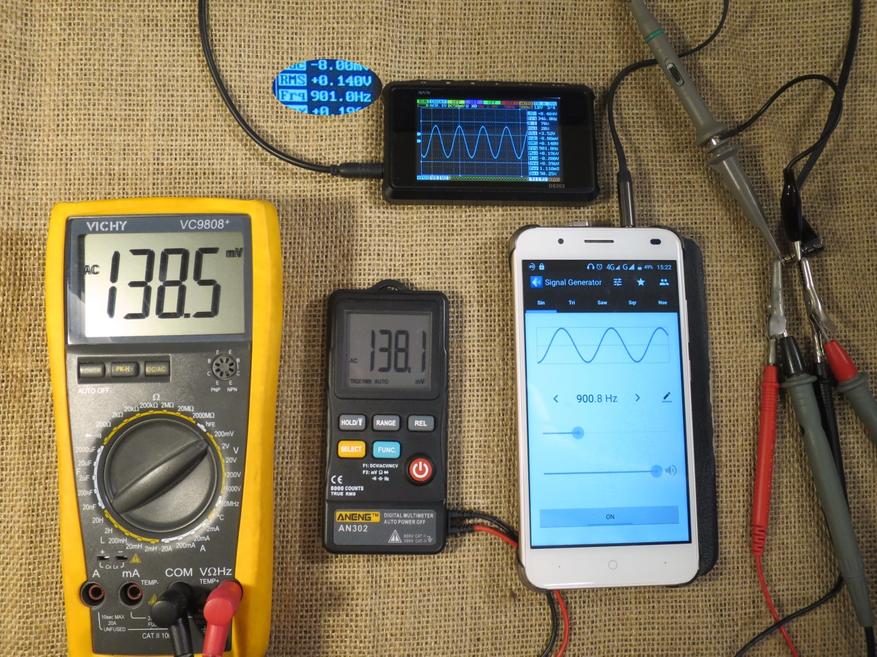

900,8 Герц, Действующее, или среднеквадратичное, значение напряжения должно быть 2^0.5 раз меньше амплитудного. Осциллограф показывает 0,14 вольт.  Вольтметры единогласно голосуют за 138 мА.

Задача посложнее: треугольная форма. Тут уже требуется больше полоса пропускания, потому что появляются более высокие гармоники.

Теперь действующее значение должно быть меньше амплитудного не в корень из двух, а в корень из трех раз. Можно прикинуть аналитически по амплитуде, а можно 138 милливольт разделить на корень из полутора. Получается как раз 112 мВ. Теперь уже тестер согласен с осциллографом, а референсный тестер занижает.

Пила. Амплитуда и частоты те же.

Теоретически, тут все должно быть как в треугольнике. Но жизнь вносит коррективы: скоп намерил 108, тестер — 102, а референсный — 105 милливольт.

Меандр. У него действующее должно быть как у постоянки.

Тестер: 183, осциллограф — 188, старый тестер — 216мВ. Возможно, занижение вызвано слабыми щупами, где гаснут высокочастотные гармоники сигнала.

Перейдем к измерению частоты:

Генератор выдает прямоугольный сигнал частотой 1356Гц. Осциллограф показывает 1352Гц, а наш тестер точно определил частоту — 1356 герц.
Снизим частоту:

31,39Гц. Осциллограф ошибся на 0,14 Герц. А маленький Аneng снова попал в точку!

Тут я добавил частотомер старого тестера. Сигнал, сгенерированный телефоном, этот частотомер не брал — не хватало амплитуды. А такой меандр уже измеряет хорошо. Генерируем 186,9КГц,

Все приборы единогласно угадали.

А вот дальше наступил предел для малыша Аненга. Более высокие частоты от моего генератора тестер измерять отказался. Возможно, дело в щупах, но они же не отсоединяются.

Два мегагерца. Меандр превратился в треугольник, но старый тестер все равно его определил. Хоть в чем-то старик лучше.

Далее давайте посмотрим прозвонку. Там самое важное — скорость реакции. Чтобы не ждать — запищит-не запищит. Чтоб сразу ясно становилось, при касании. Я снял видео на эту тему:

Как можно убедиться, реагирует вполне шустренько.

Теперь конденсаторы:

Правдоподобно!

Тоже, в общем, похоже.

Самый ходовой формат. Все совпадает с измерениями большого тестера.

А вот этот не совпадает. Дело в том, что предел моего старого тестера — 2000 мкФ. А этот электролитик — 3300. Но малыш измерил и его. Он умеет, страшно сказать, еще втрое больше — до 10 МИЛЛИфарад! У меня таких кондеров-то и нет.
Короче, по электролитикам зачет.

Функция определения проводки, на мой вкус — баловство. Он конечно пищит и мигает фонариком при приближении к токонесущим штукам. Но точность не та, чтоб определить место сверления в стене. А в городской квартире, наполненной работающей электроникой, он пищит почти повсеместно. Видео:



А вот фонарик штука полезная, может пригодиться.



Ну что, осталось проверить падение напряжения на диодах и можно переходить к выводам.

Измеряет. А что б ему не измерять, собственно.

Выводы:
Неожиданно понравился прибор. Пожалуй, даже не буду относить его в машину. Пусть лучше теперь он станет настольным. А старый отправлю на пенсию и для специфических работ. Собираюсь докупить шунты для измерения тока.
Поставлю между аккумулятором и генератором в машине и буду время от времени проверять токи генератора. 75 мВ при ста амперах — не великие потери. С такой точностью измерения напряжения, падение на шунтах приборчик будет измерять превосходно. Полезными оказались крокодильчики, которые я пристроил на щупы. Тоже будут теперь в комплекте.

Плюсы:
+ точность
+ компактность
+ мягкие провода щупов
+ удобное управление
+ фонарик
+ чехольчик
+ гигантский диапазон измерения емкости
+ шустрый экран
+ шустрая прозвонка

Минусы:
— не измеряет ток
— ненужная (мне) функция поиска проводки
— нет подсветки экрана
— батерейка 2032  — плата за компактность

Ссылка на сраницу тестера: Aneng AN302

Он же, в красном корпусе: Aneng AN302 red

Стоит обычно $14, но сейчас $9.99 и $9.29 соответственно — скидка.

Модель попроще и подешевле: Aneng AN301 ($6.99)
Дисплей до 1999, нет теста конденсаторов и частоты, в остальном такой же, и тоже красный и черный корпус на выбор.
