Обзор DSO-153 -карманный осциллограф для начинающего радиолюбителя

Сегодня я расскажу о простом, недорогом осциллографе Fnirsi DSO-153, совмещённом с генератором сигналов. Прибор предназначен для начинающих радиолюбителей. Прибор имеет качественный корпус (компактный), с хорошо проработанными элементами управления. Информация выводится экран с диагональю 2.8 дюйма. Работает устройство от встроенного аккумулятора.

Спецификации

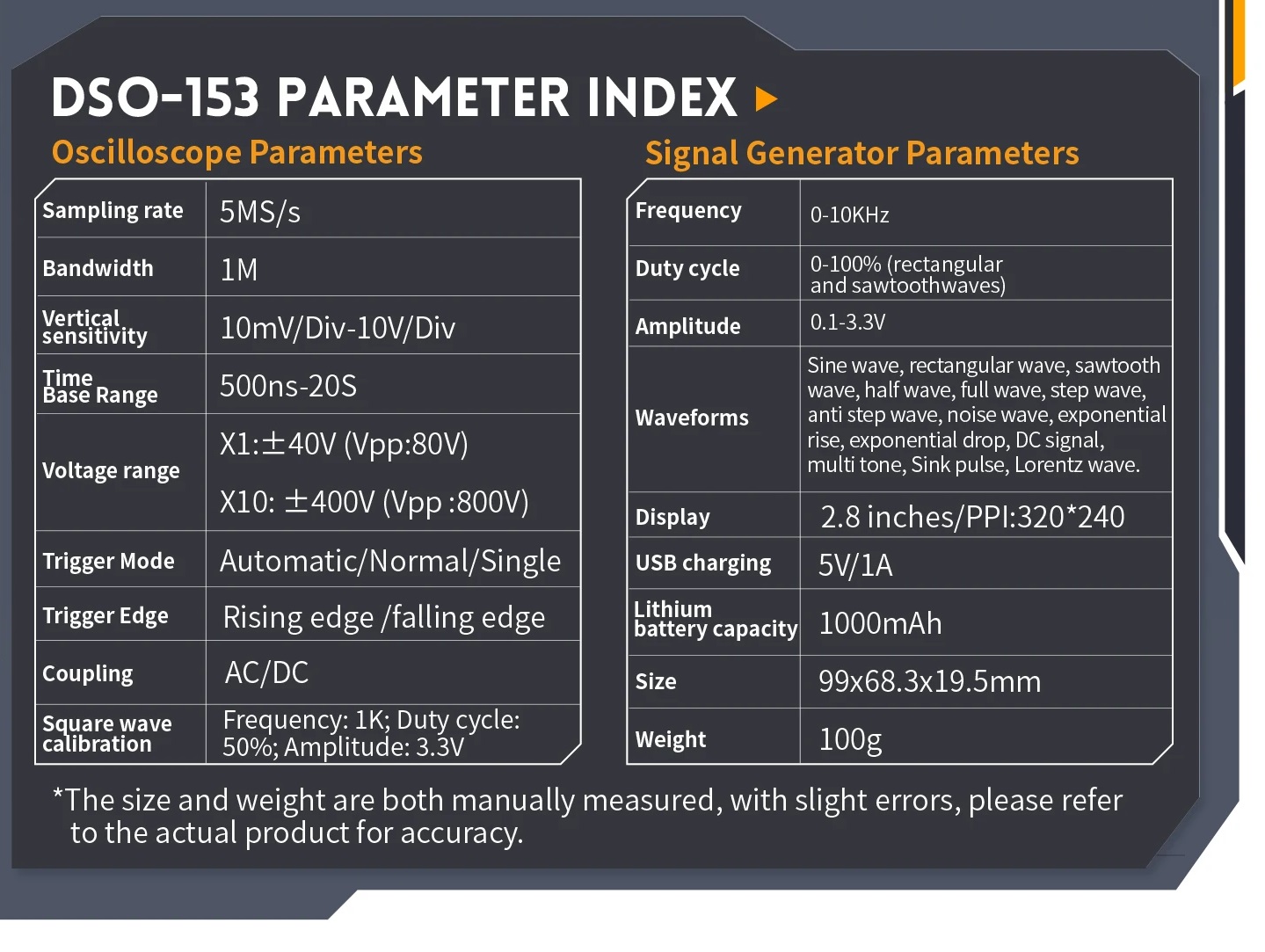

Параметры у прибора достаточно скромные. Рассмотрим спецификации, обратившись к слайду от производителя.

Заявленная полоса пропускания осциллографа: 1МГц, при 5Ms/s (5 миллионов выборок в секунду).

Вертикальная чувствительность: от 10 мВ/дел до 10В/дел.

Временной диапазон развертки: 500нс-20с.

Диапазон входных напряжений: +-40В (80В Vpp) при делителе X1, и +-400В (800В Vpp) при делителе X10.

Поддерживаемые режимы триггера: Auto, Normal, Single. Работают либо по возрастанию напряжения, либо по спаду.

Поддерживаемые режимы измерений: AC (закрытый вход, отсечение постоянной составляющей сигнала) и DC (открытый вход, постоянная составляющая сигнала).

Генератор: Частота от 0 до 10кГц, амплитуда 0.1В -3.3В, рабочий цикл: 0-100%. 14 форм выходного сигнала.

Экран: 2.8 дюйма, с разрешением 320*240.

Аккумулятор: Аккумулятор на 1000мА*ч, с поддержкой зарядки 5В 1А.

Габариты и вес: 99*68.3*19.5мм, вес 100 г.

Параметры крайне скромные для современного цифрового осциллографа, но их будет вполне достаточно, чтобы научиться анализировать различные сигналы с помощью осциллографа, и впоследствии применять полученный навык для радиолюбительских задач (отладка простых аналоговых схем, ремонт не сильно сложной техники), и затем уже перейти к использованию более серьёзных моделей.

Распаковка

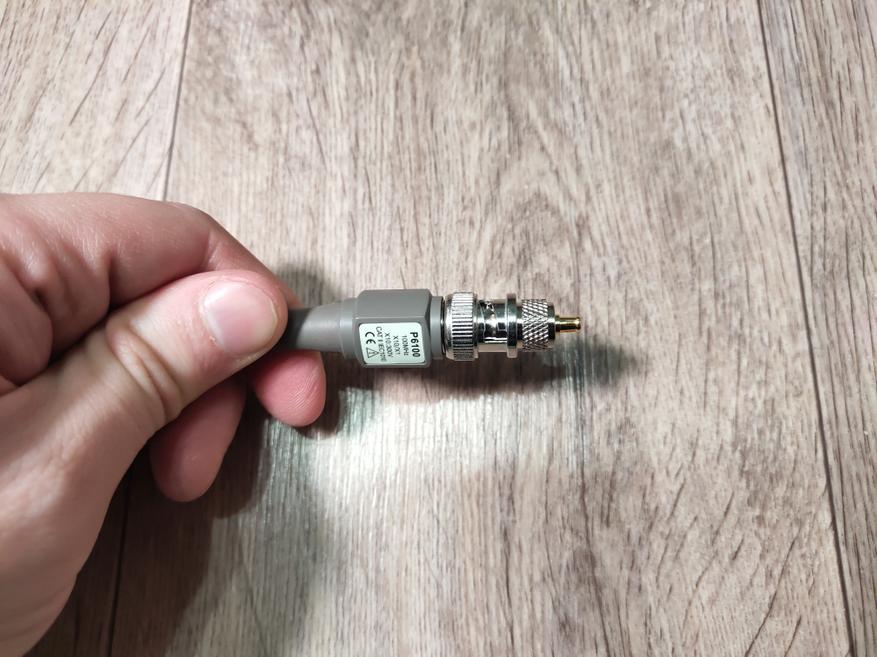

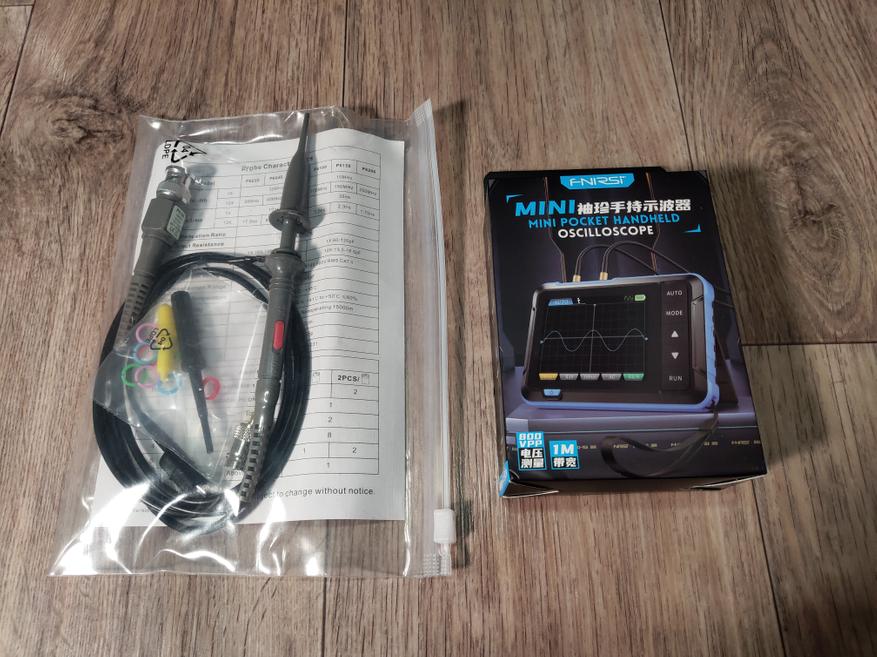

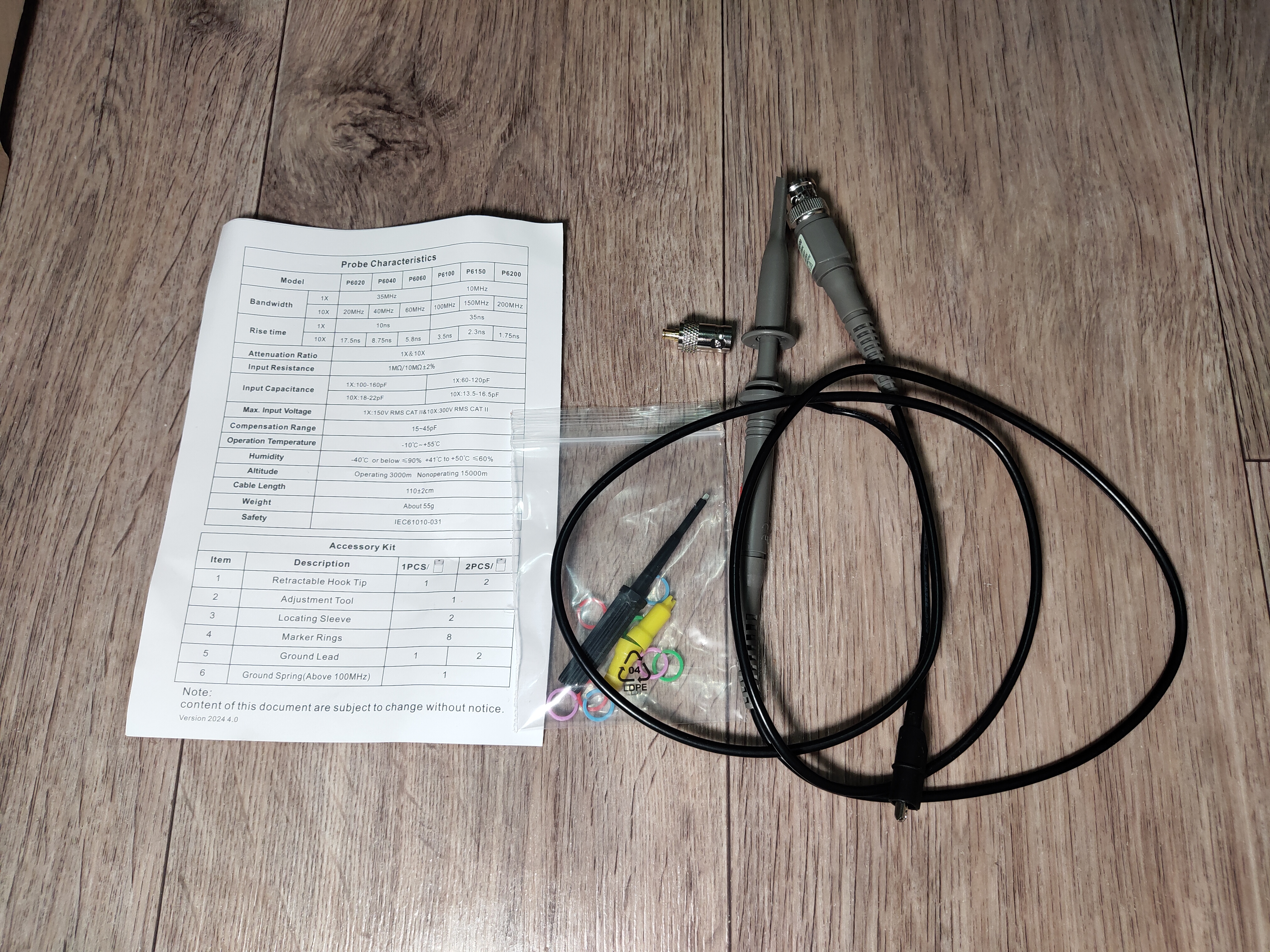

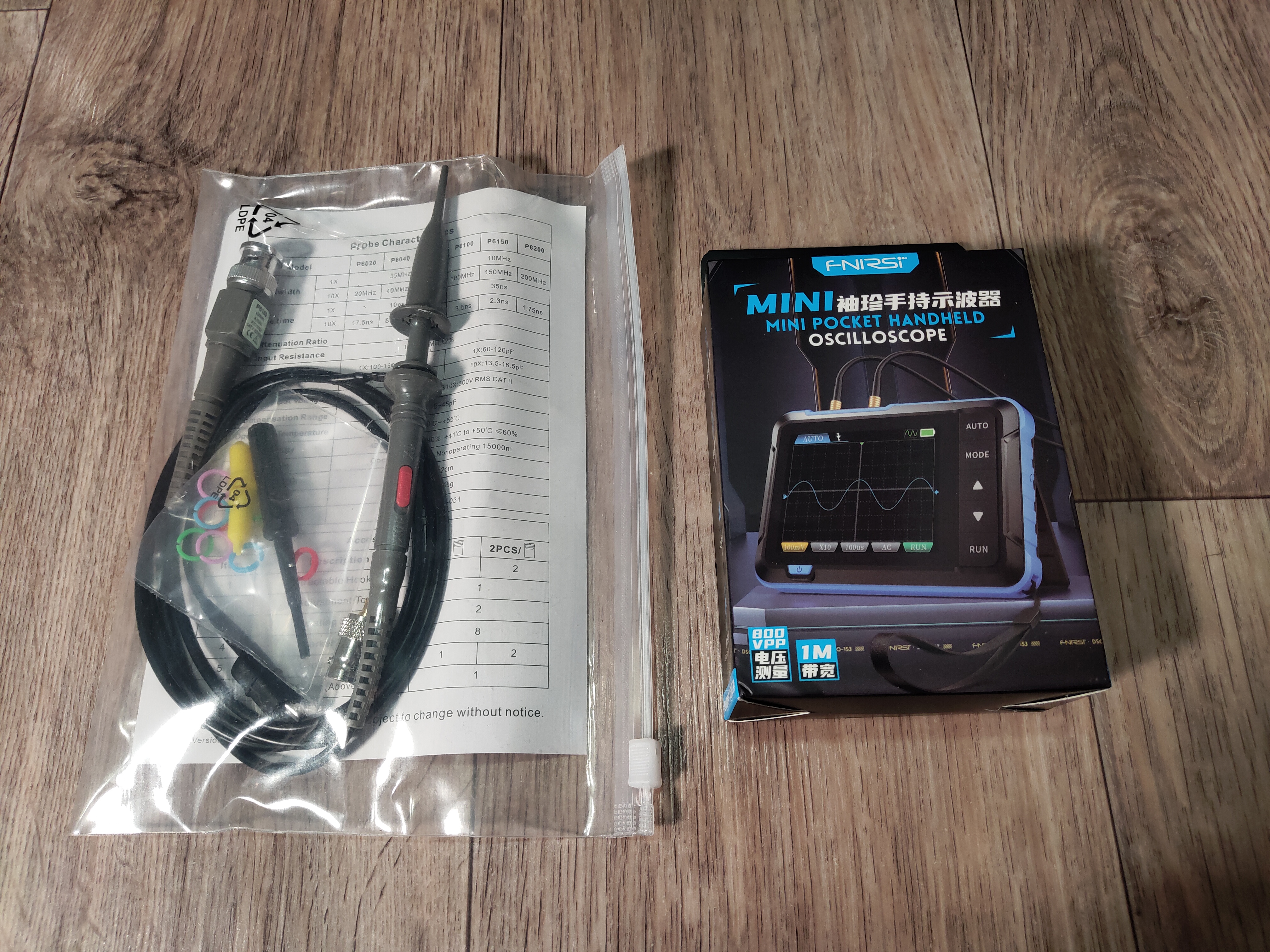

Прибор поставляется в фирменной коробке. Отдельно, в рамках расширенной комплектации, идёт щуп P6100. Точно такой же щуп используется в гораздо более дорогих моделях осциллографов от Fnirsi. Почему производитель предлагает комплектацию прибора без щупа, лично мне не понятно, особенно с учётом того что разъём для подключения здесь достаточно нестандартный. Судя по всему, ранее предполагалось использование другого щупа (с родным разъёмом), но что-то пошло не так. Щуп P6100 подключается к прибору через переходник (был в комплекте со щупом), что не выглядит очень надёжным вариантом подключения, но всё в итоге работает нормально.

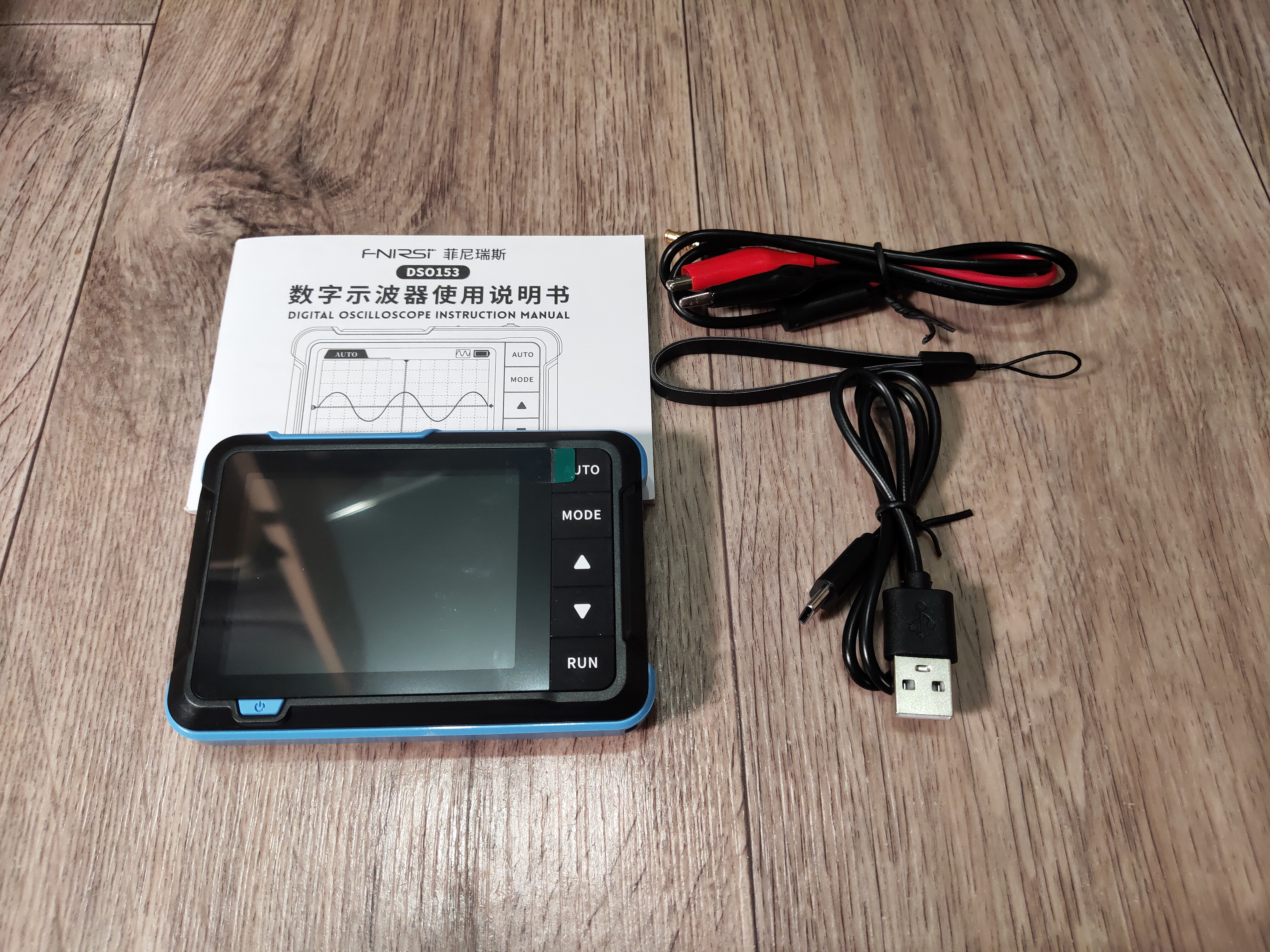

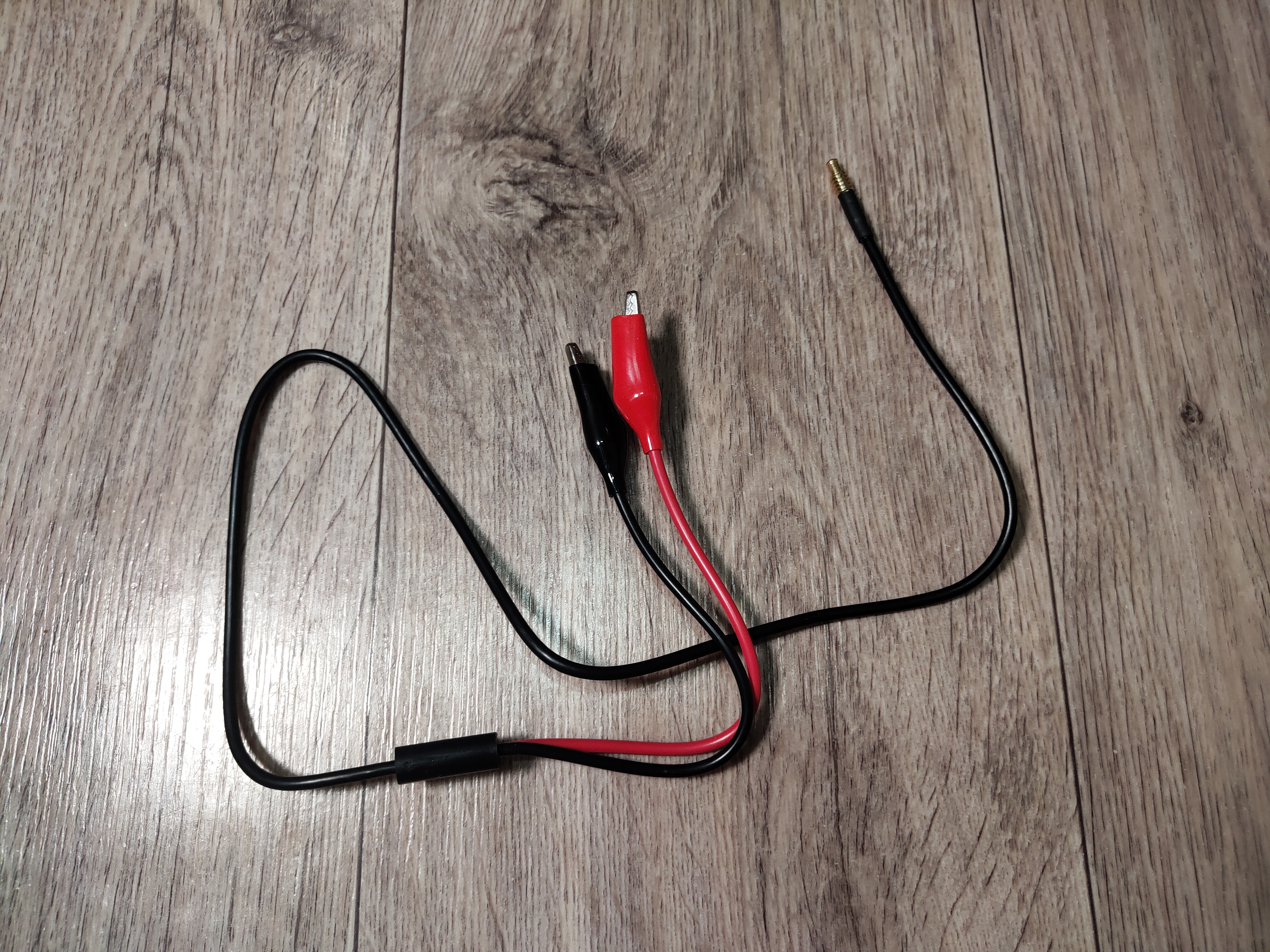

Внутри коробки находится сам осциллограф, кабель USB-A to Type-C (для зарядки), кабель с крокодилами для снятия сигнала с встроенного генератора, инструкция (переведена на русский, что очень поможет начинающим) и шнурок для транспортировки.

Рассмотрим корпус осциллографа более подробно:

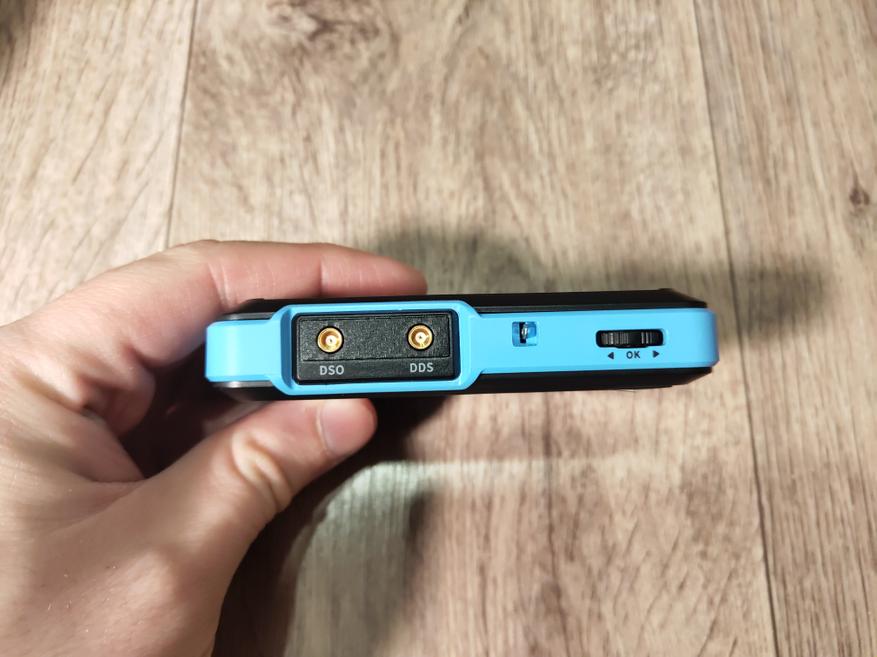

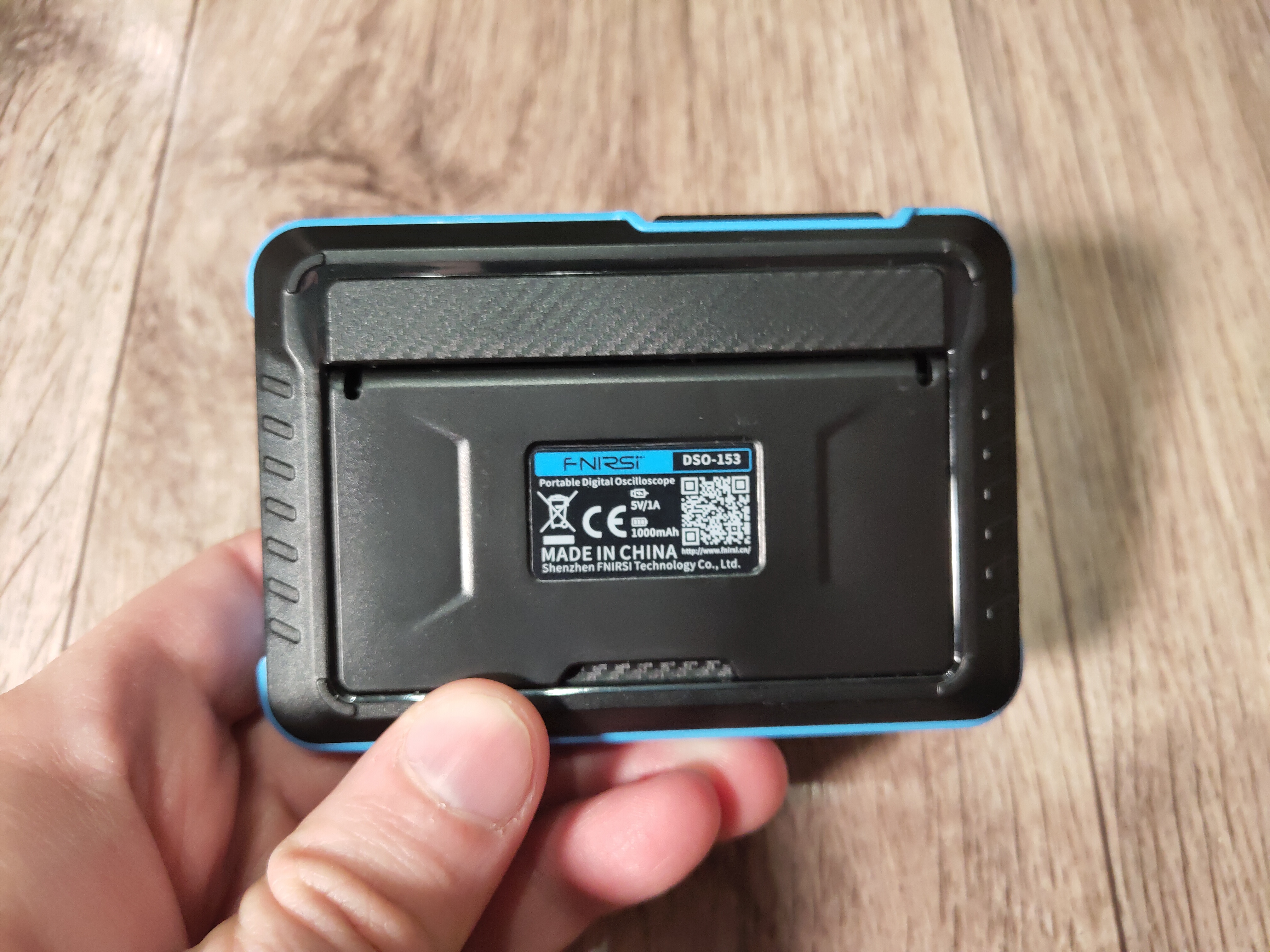

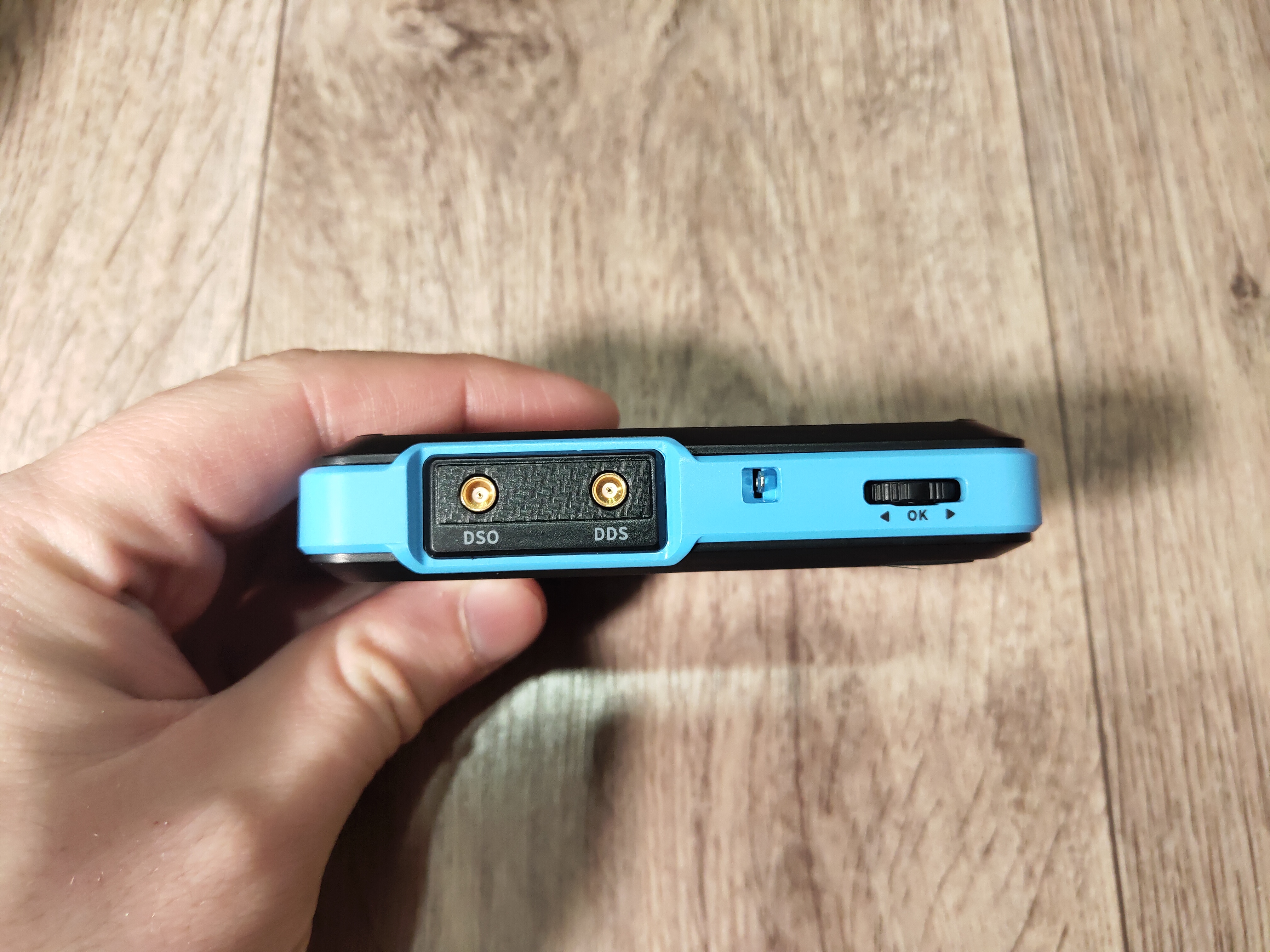

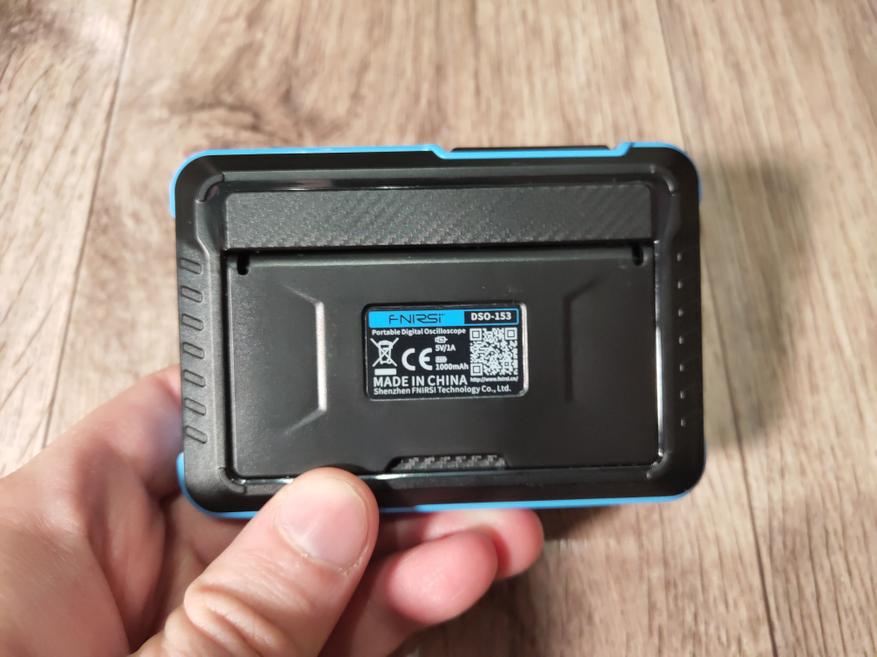

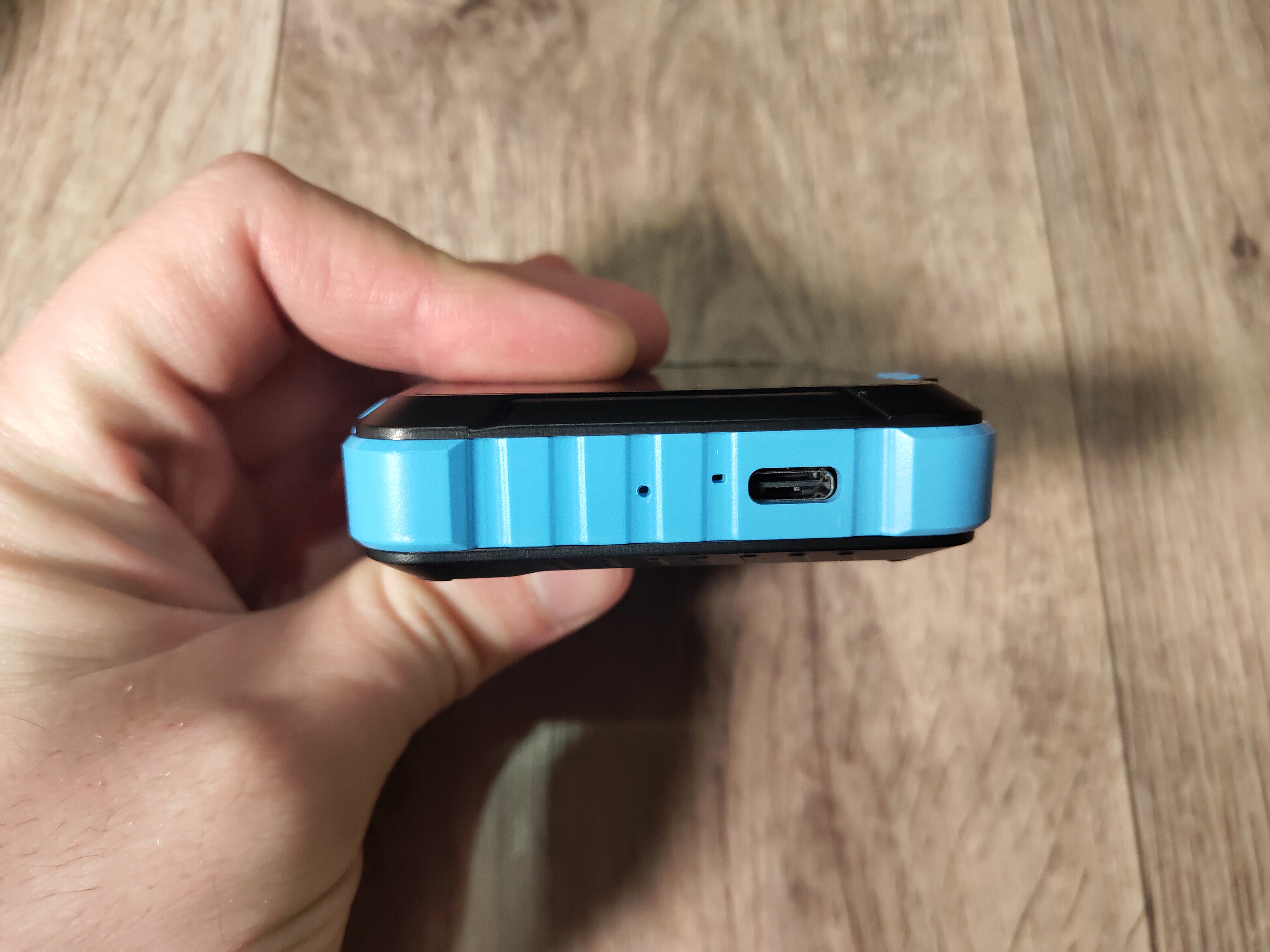

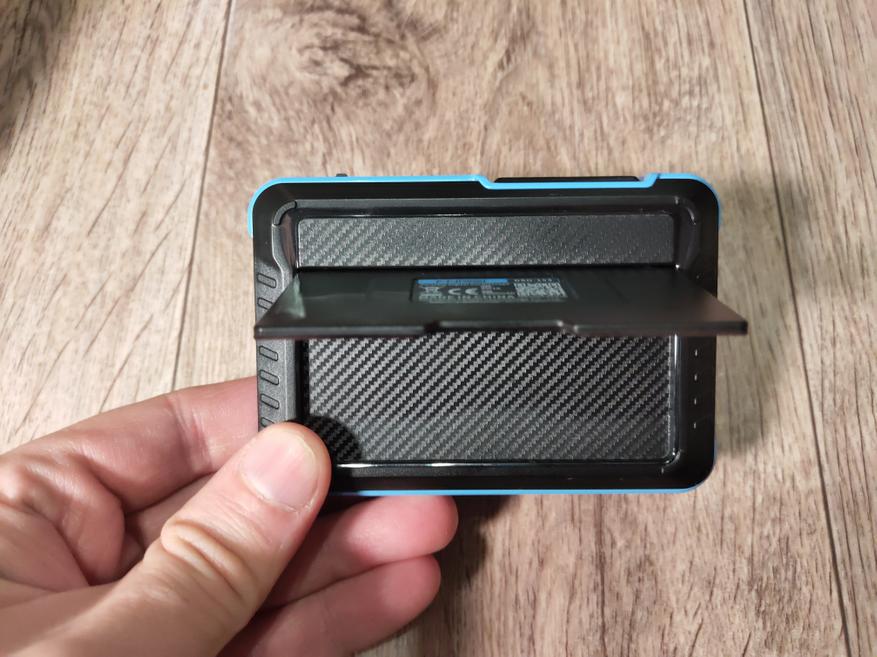

Сзади корпуса есть выдвижная подставка. Сверху расположен разъём с подписью DSO (для подключения щупа осциллографа. Через переходник, в случае с P6100) и разъём с подписью DDS (для подключения кабеля с крокодилами на выход генератора сигналов. Переходник не требуется). Здесь же находится вывод калибровочного генератора (синус, 1кГц), и удобная «крутилка», совмещенная с кнопкой. Снизу находится порт Type-C, рядом с которым расположилось отверстие для индикатора. Так же, здесь видно ещё одно отверстие, для сброса устройства. "

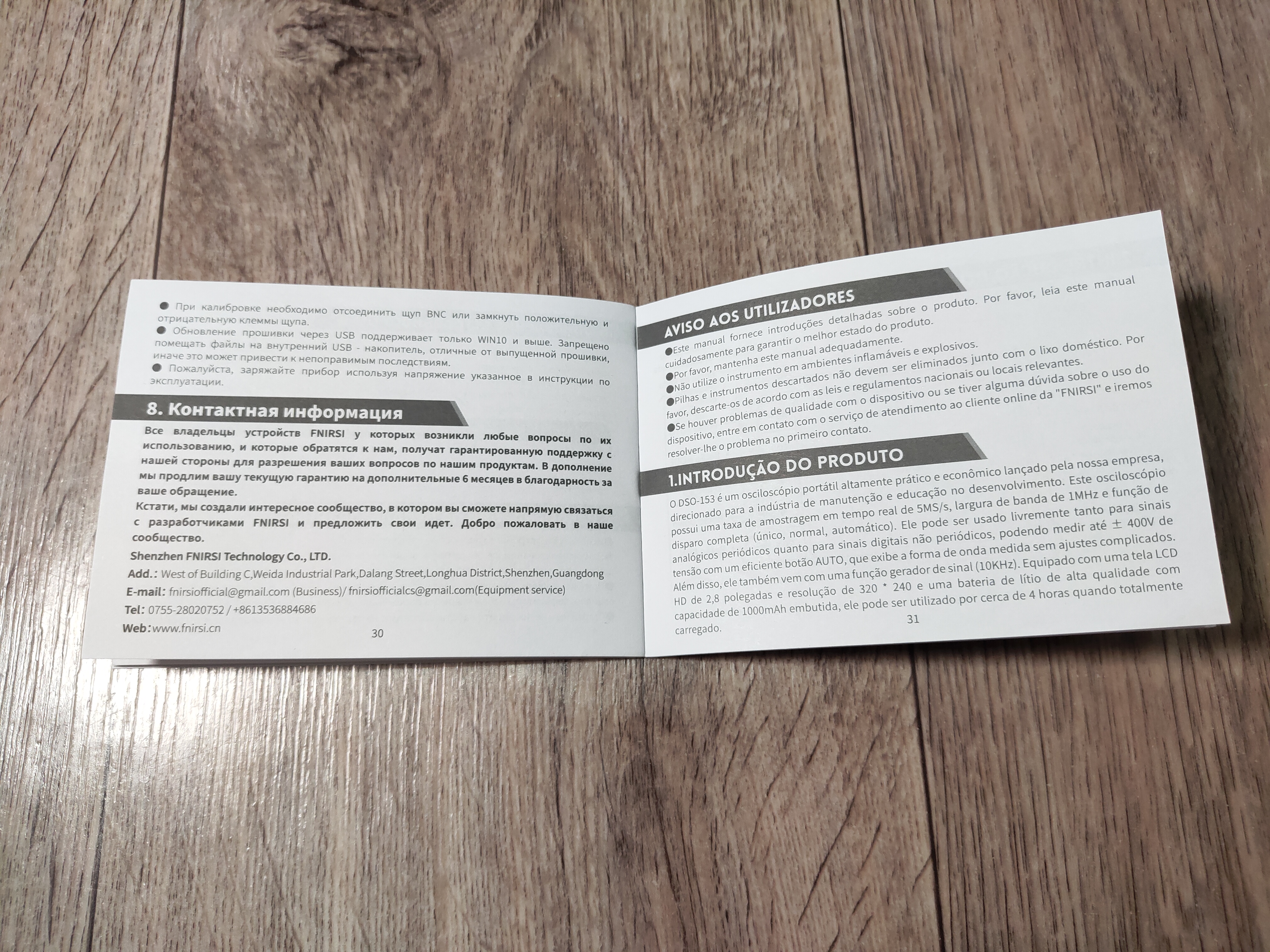

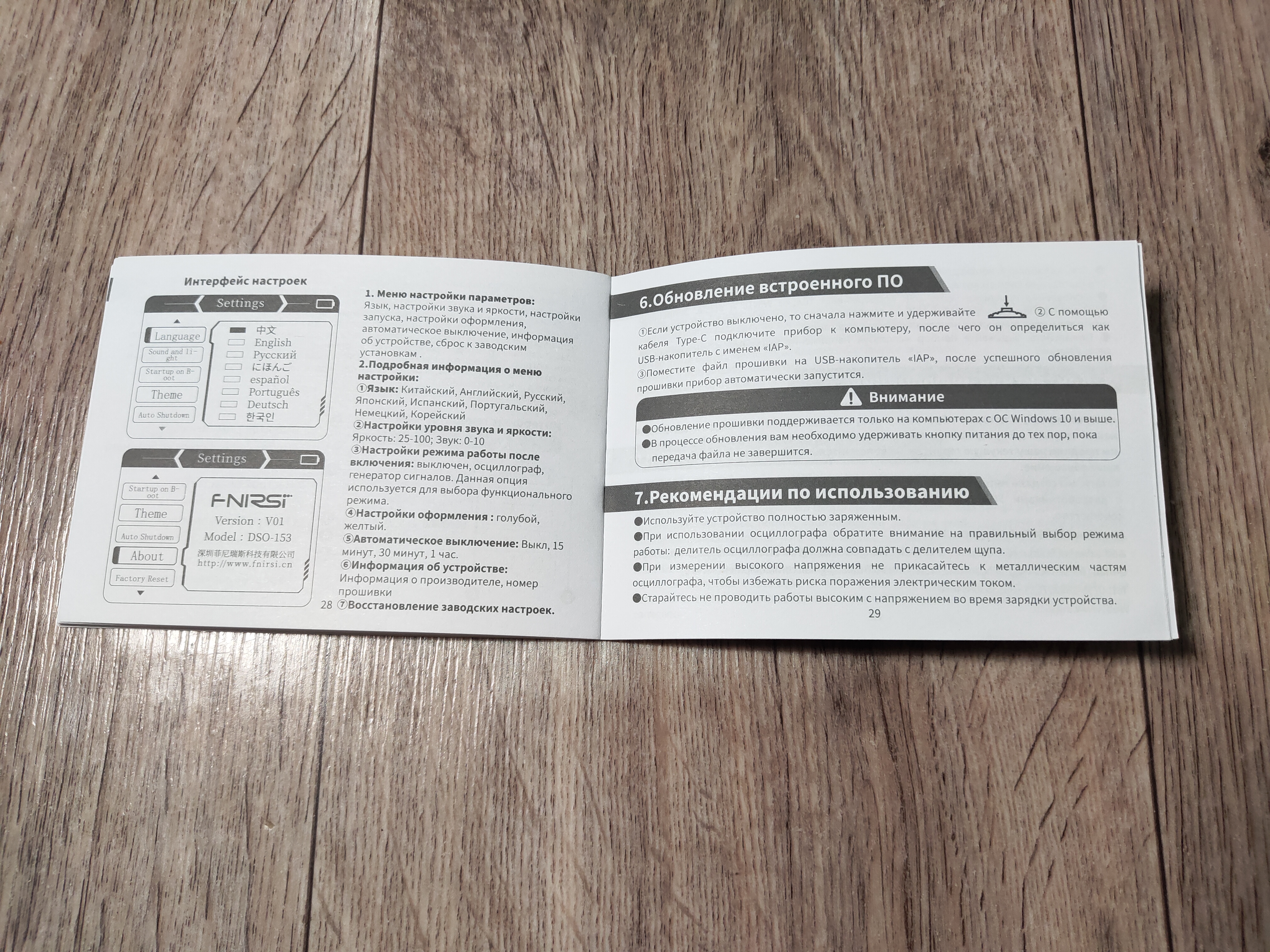

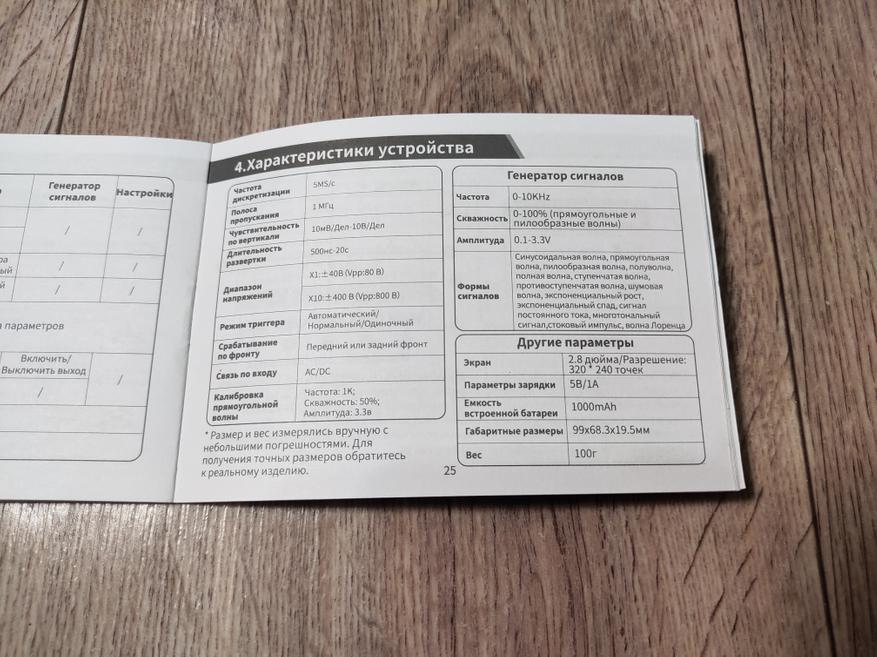

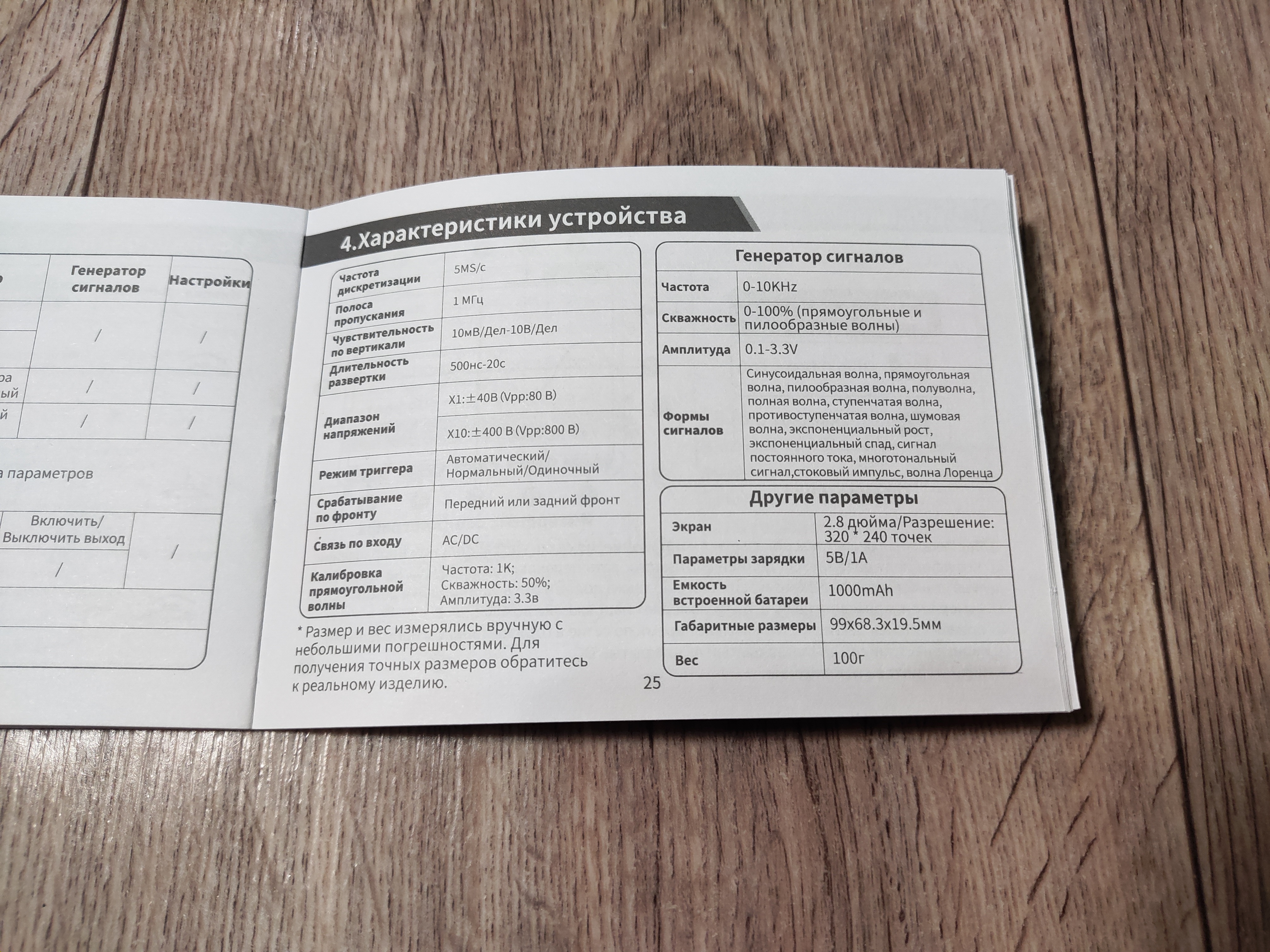

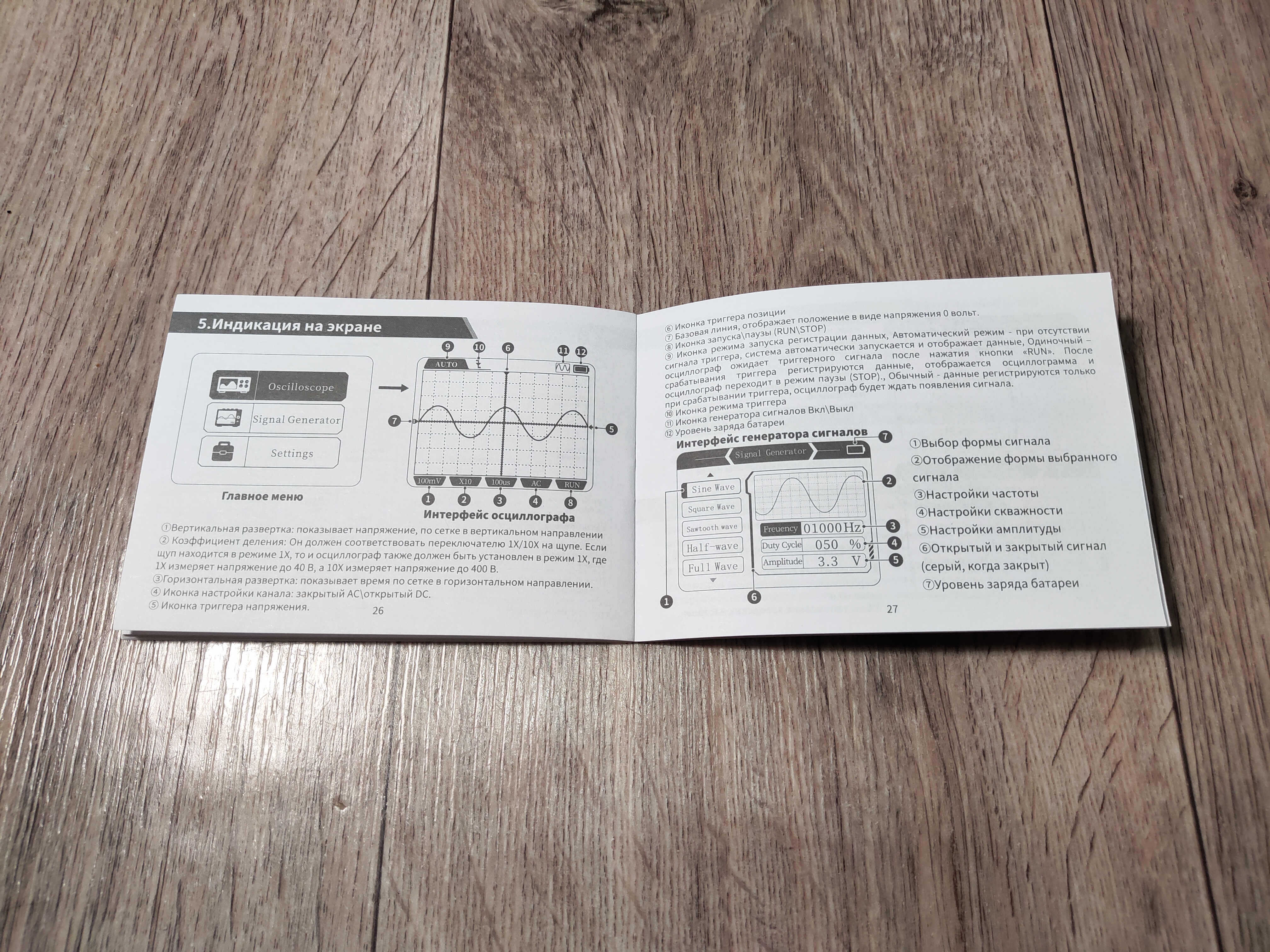

Информация из инструкции:

Тестирование

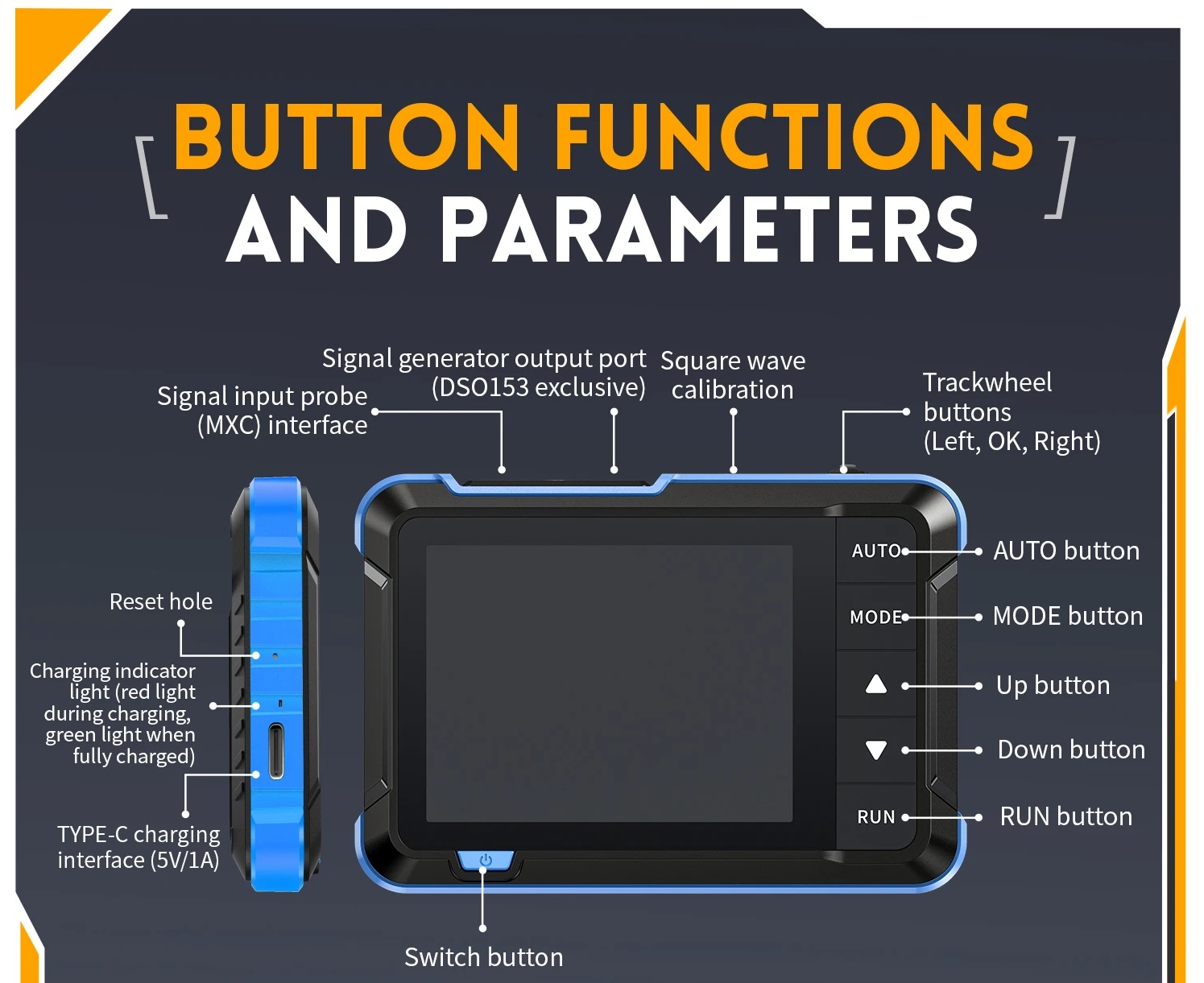

Органы управления отлично показаны на слайде призводителя, и в инструкции. Не вижу смысла дополнительно описывать их предназначение.

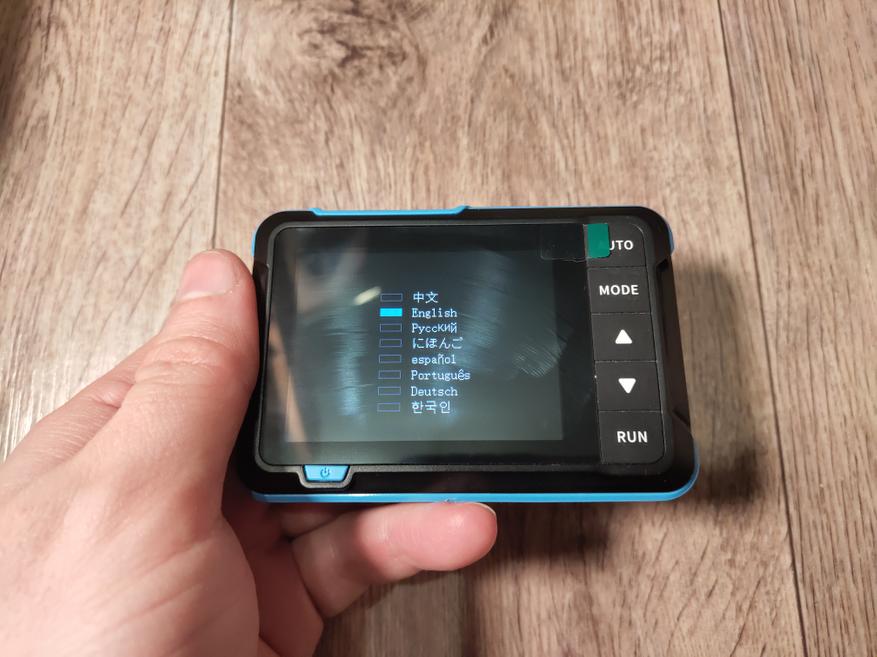

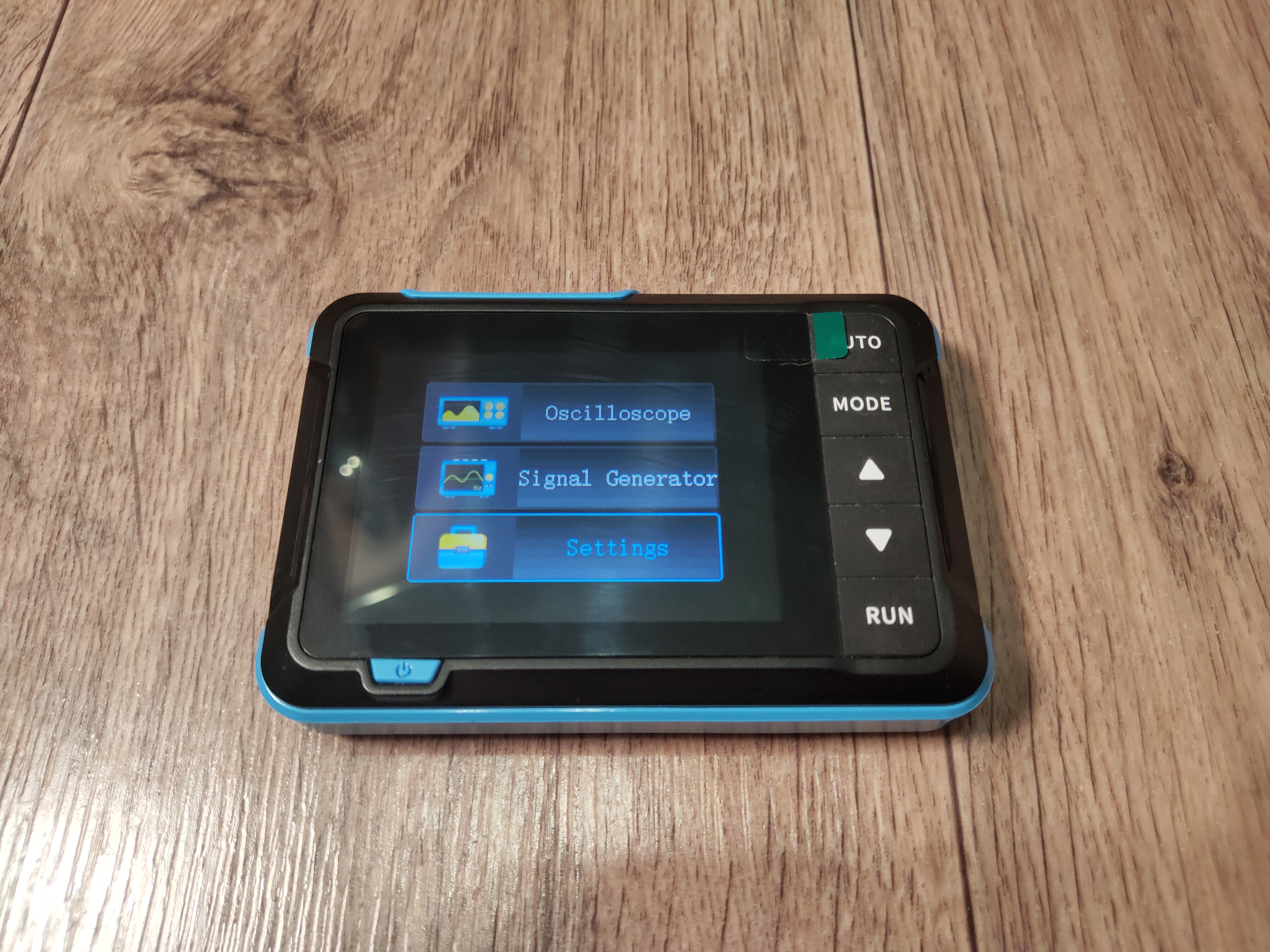

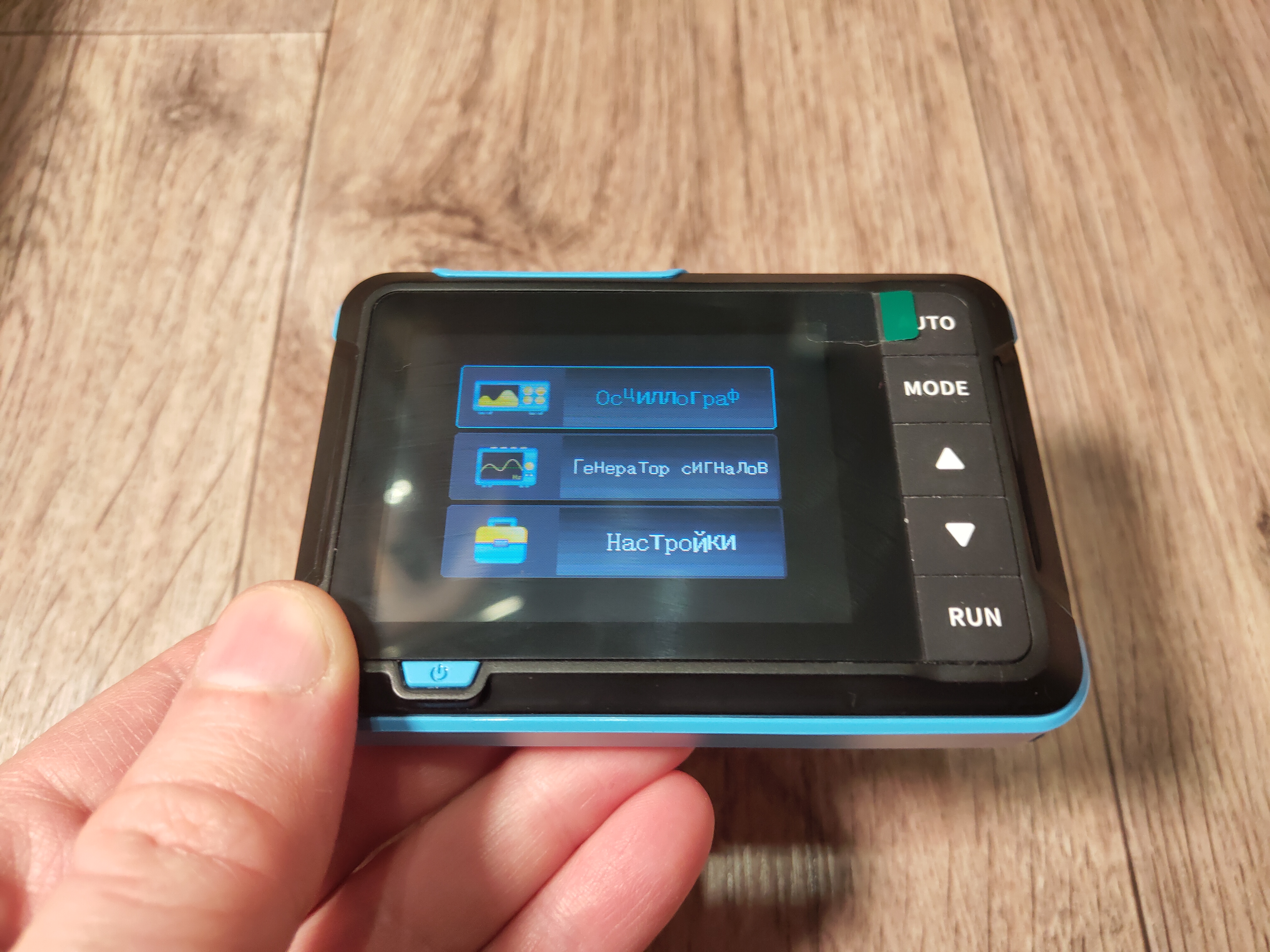

При первом включении устройства, необходимо выбрать язык. Русский есть, но шрифты явно «проблемные». Лично я предпочёл использовать английский язык.

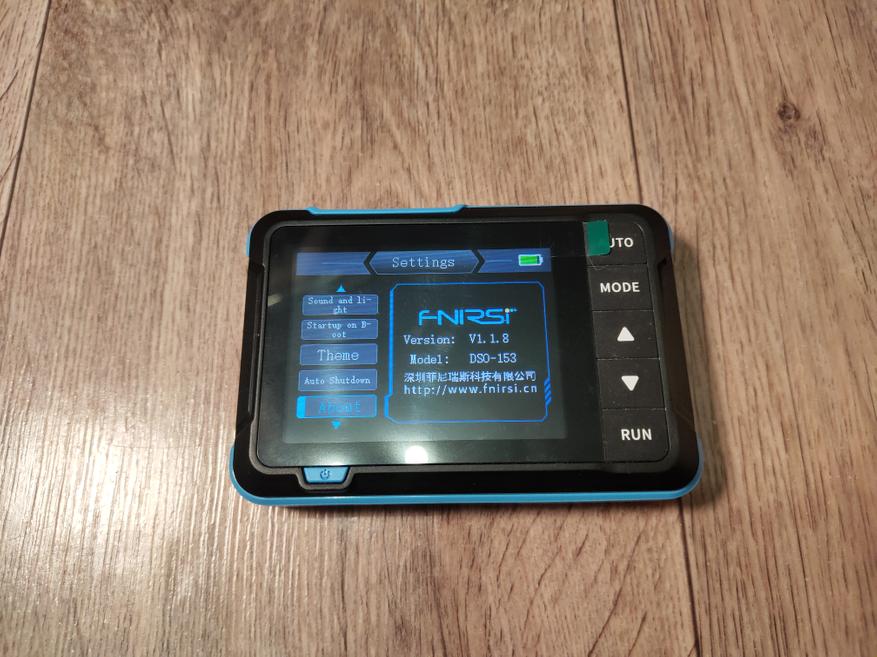

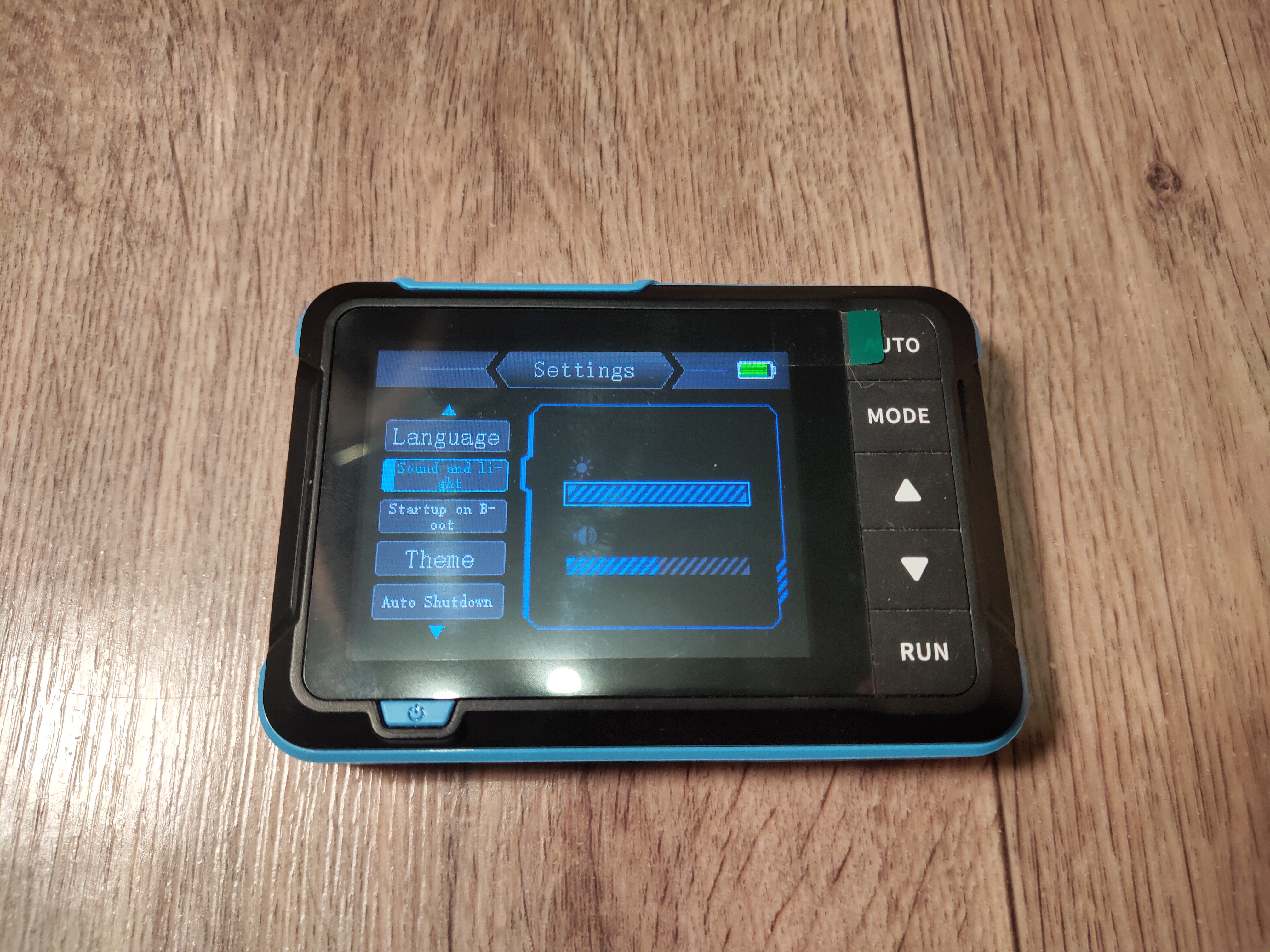

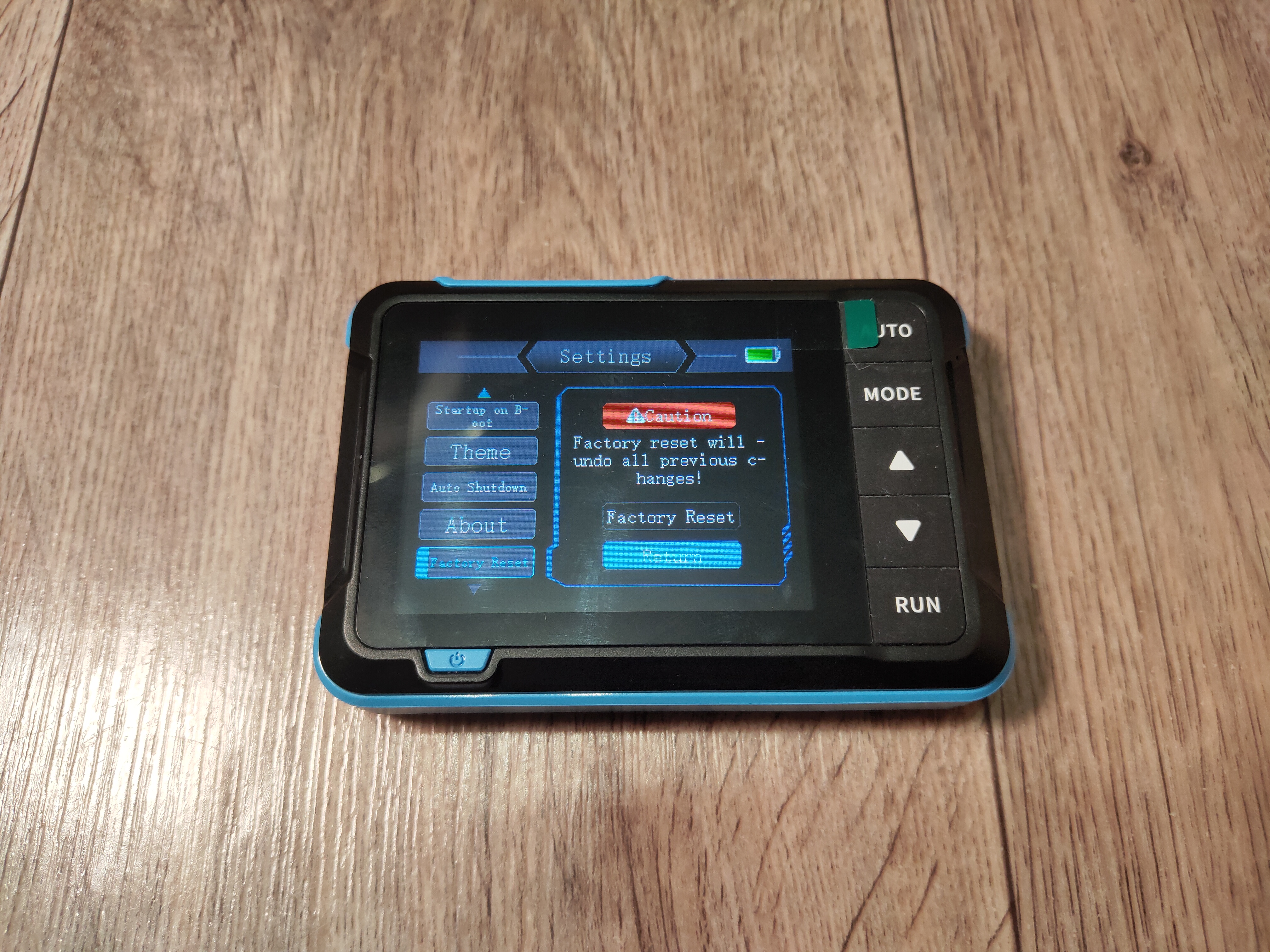

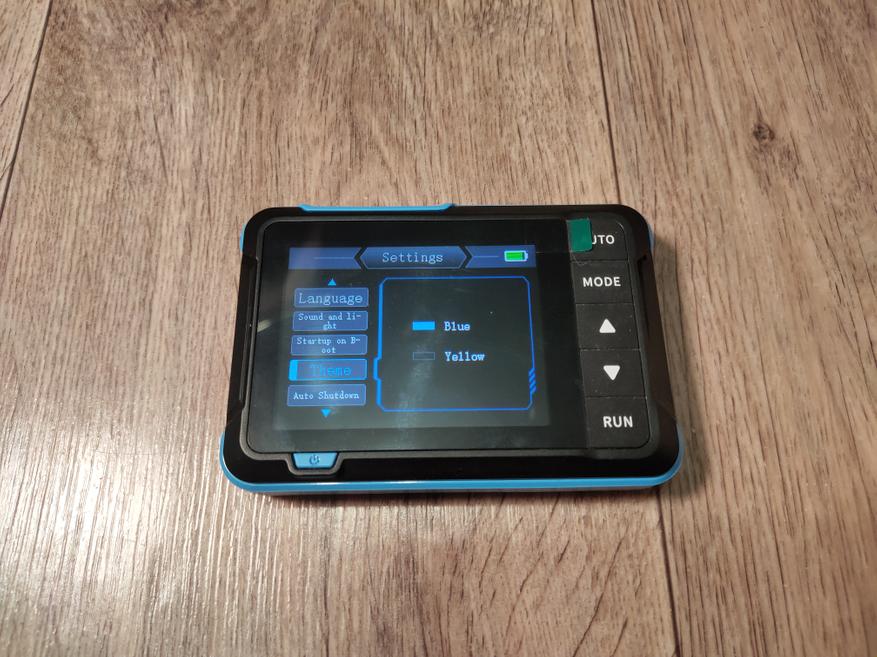

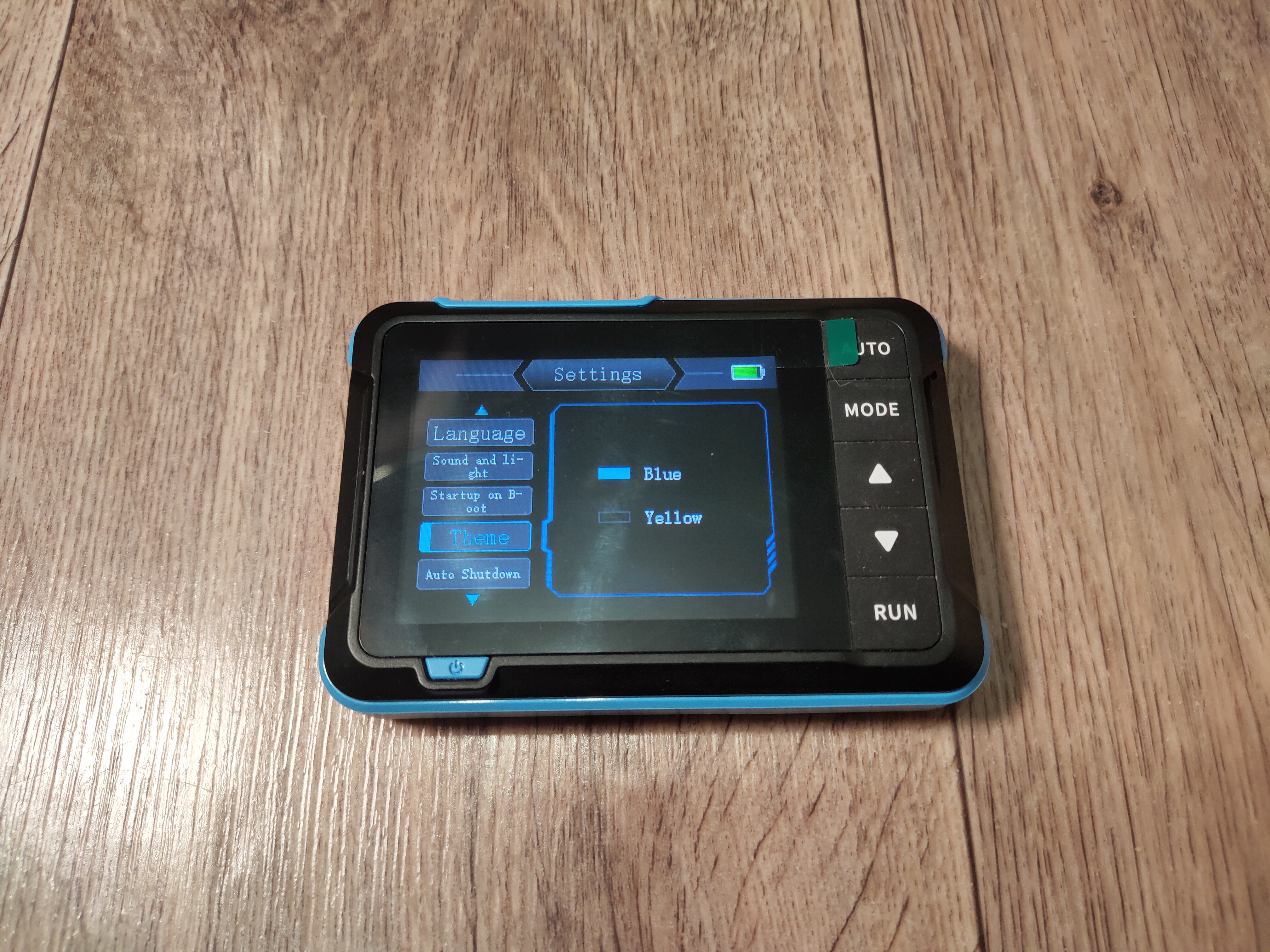

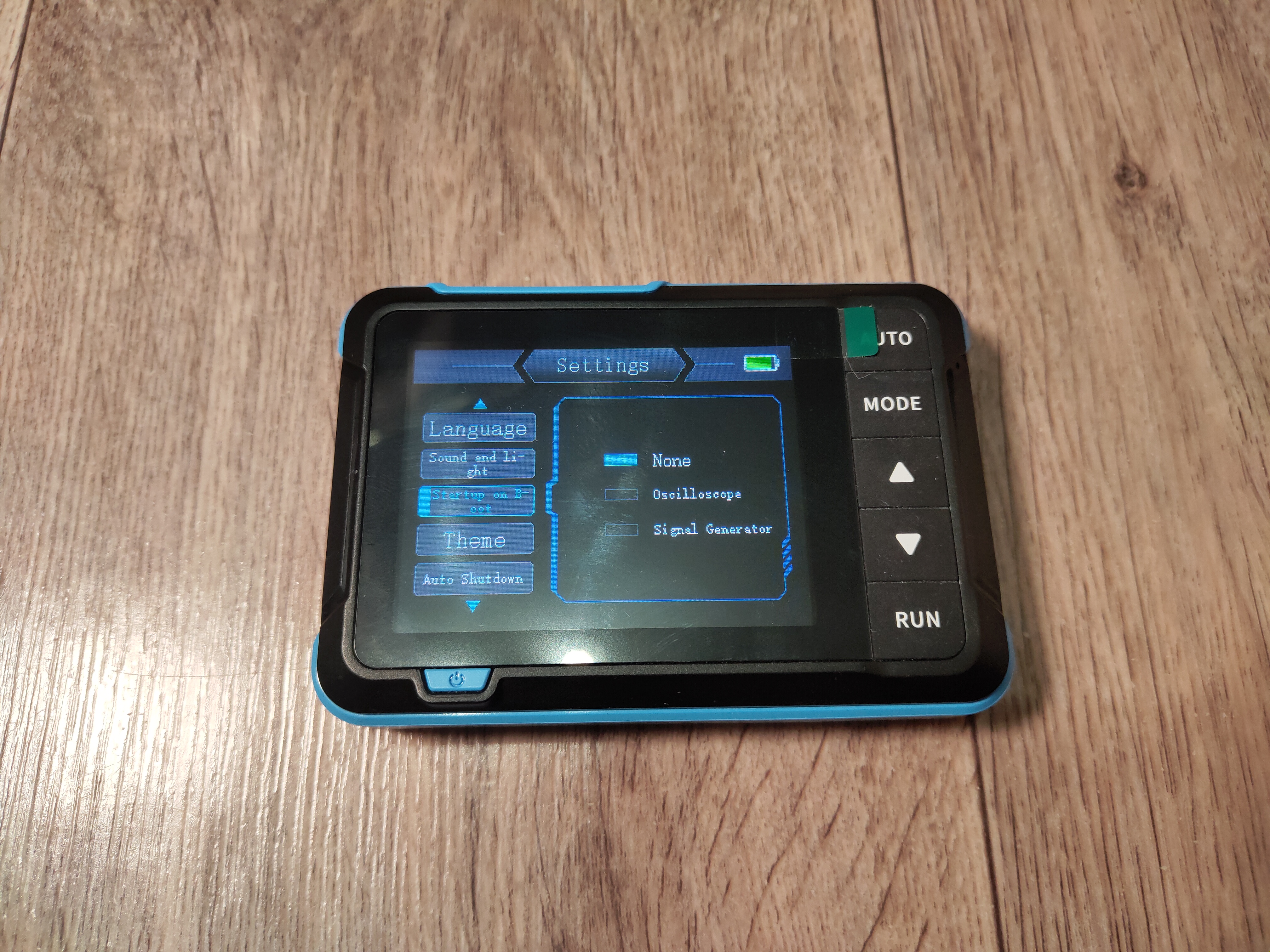

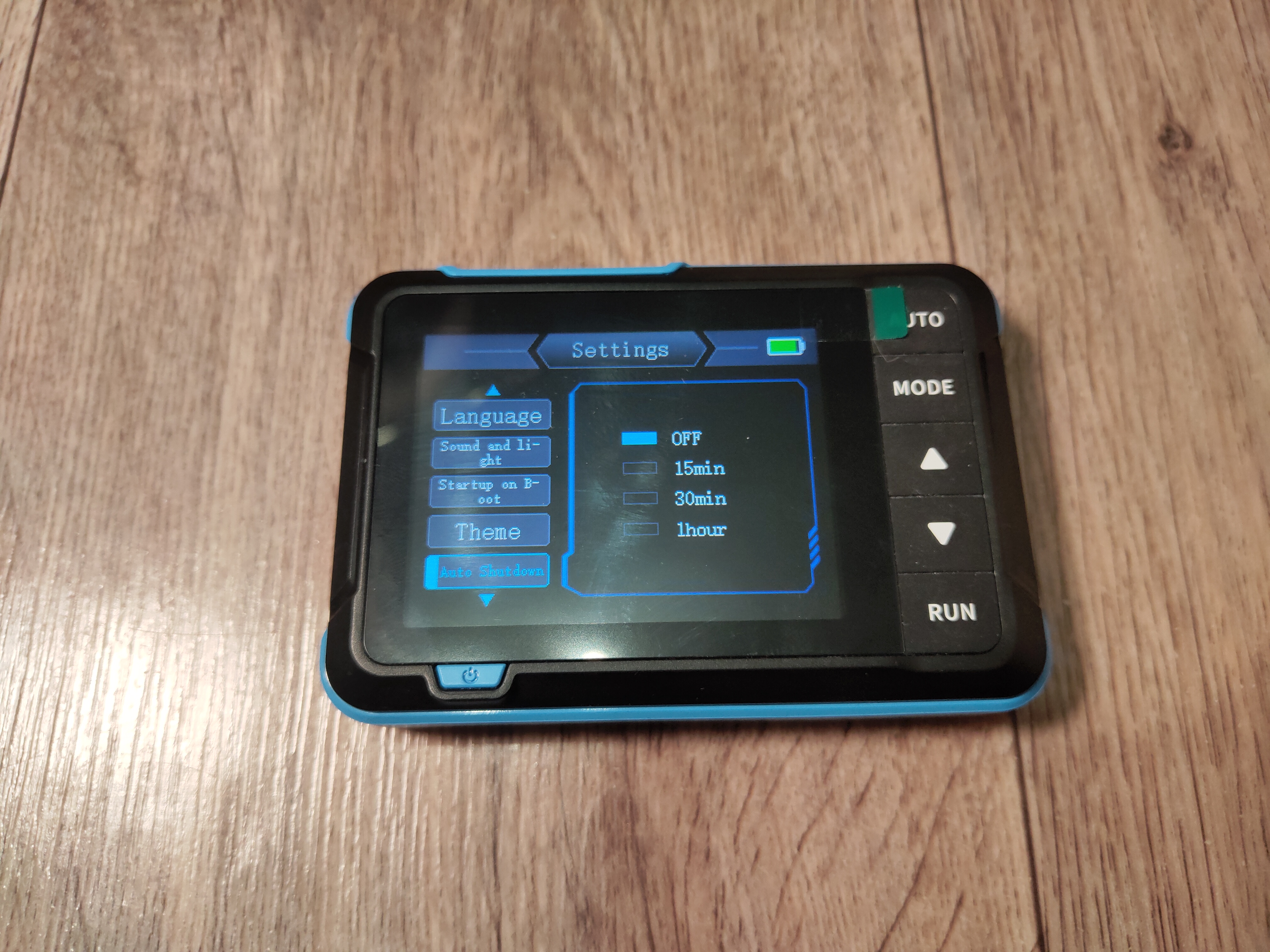

Естественно, есть и отдельное меню с настройками.

Проверка генератора сигналов

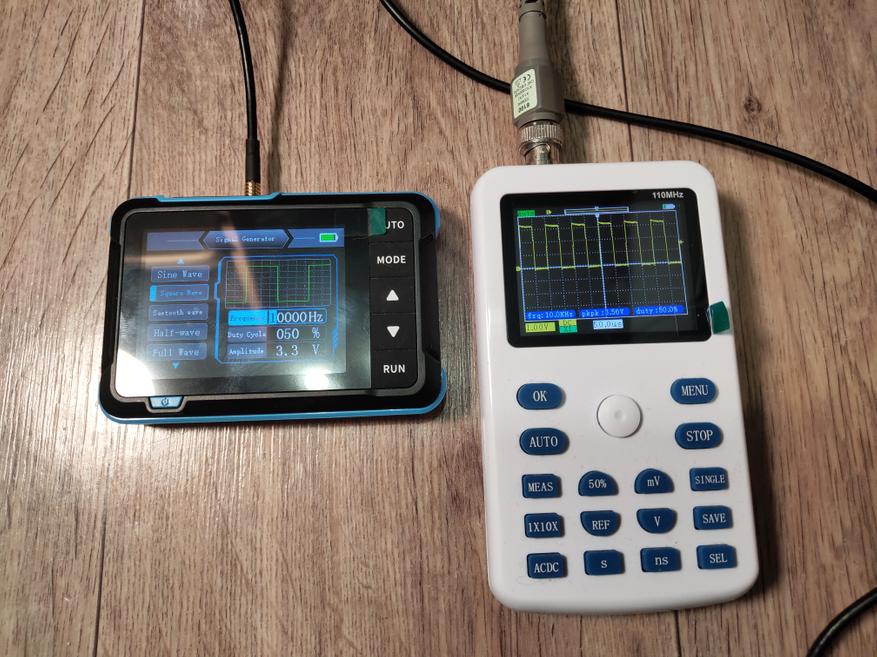

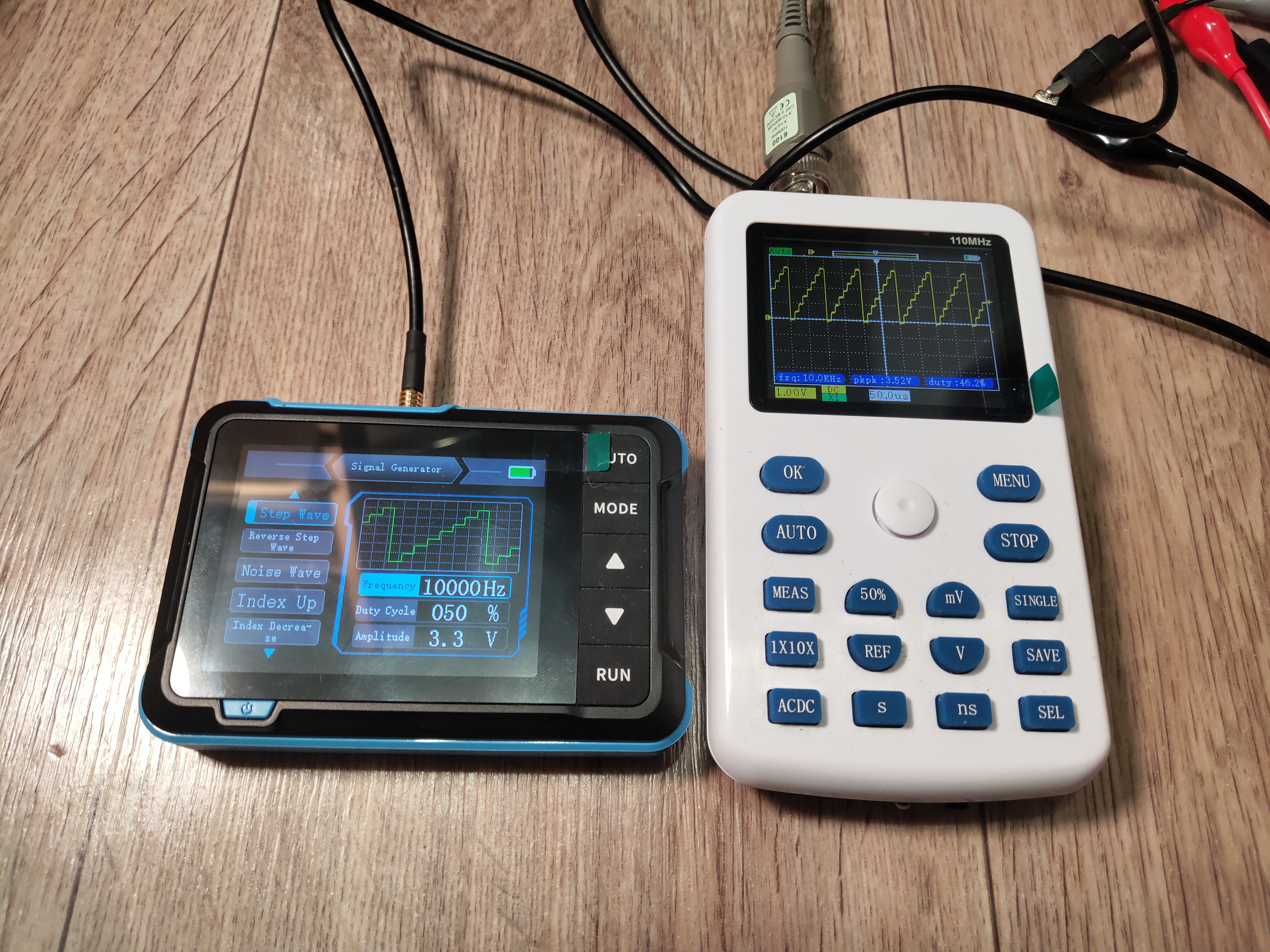

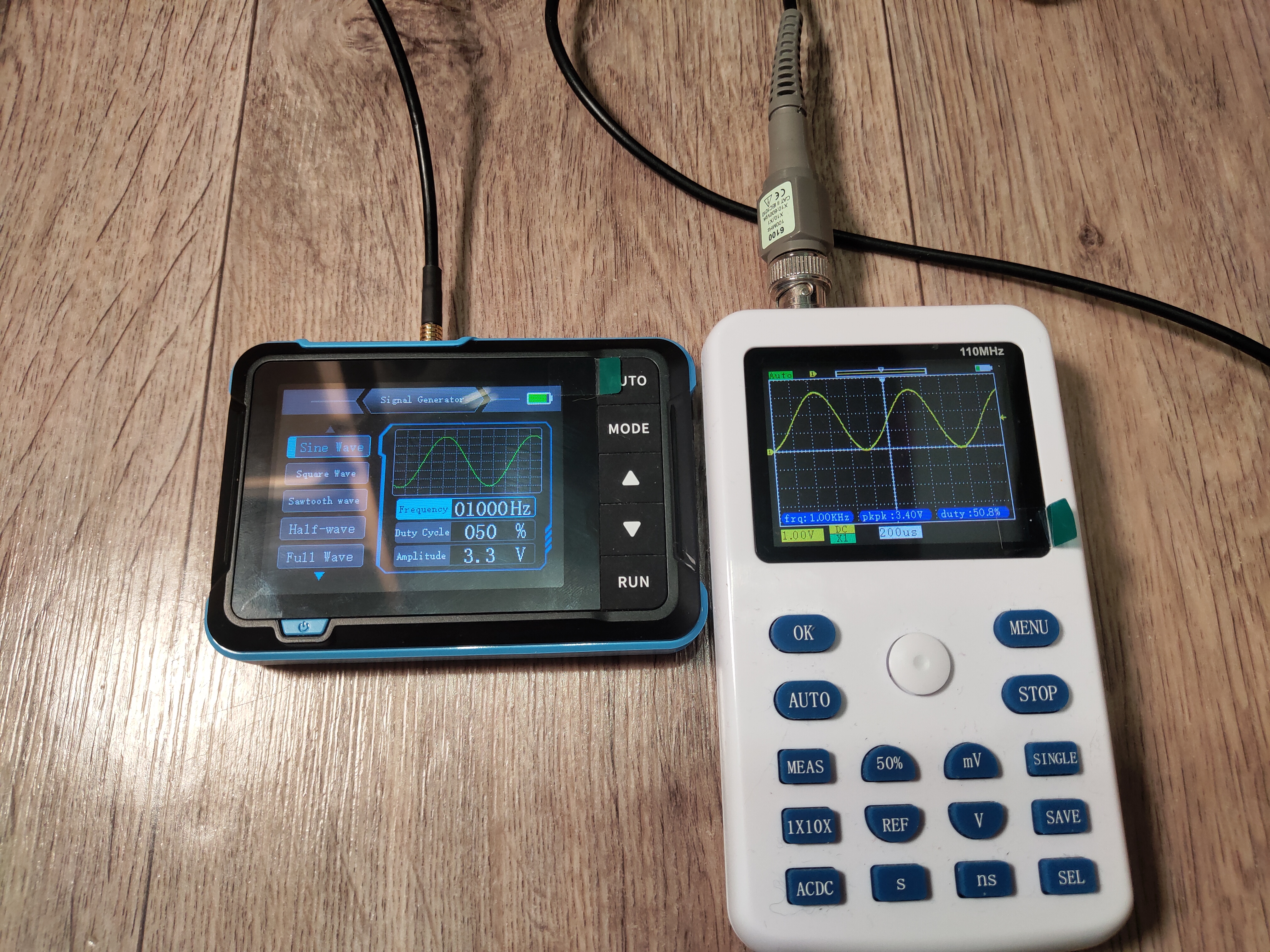

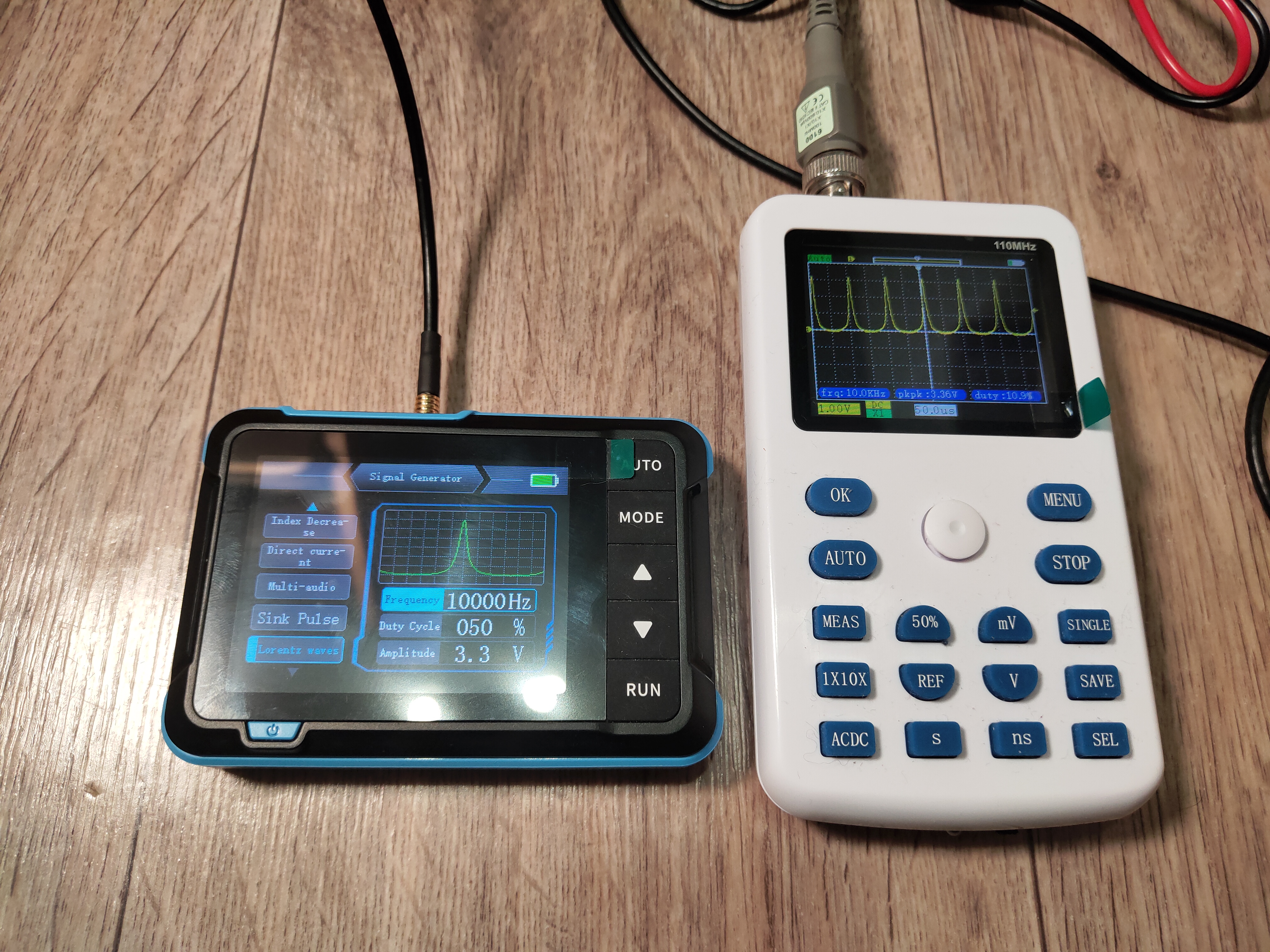

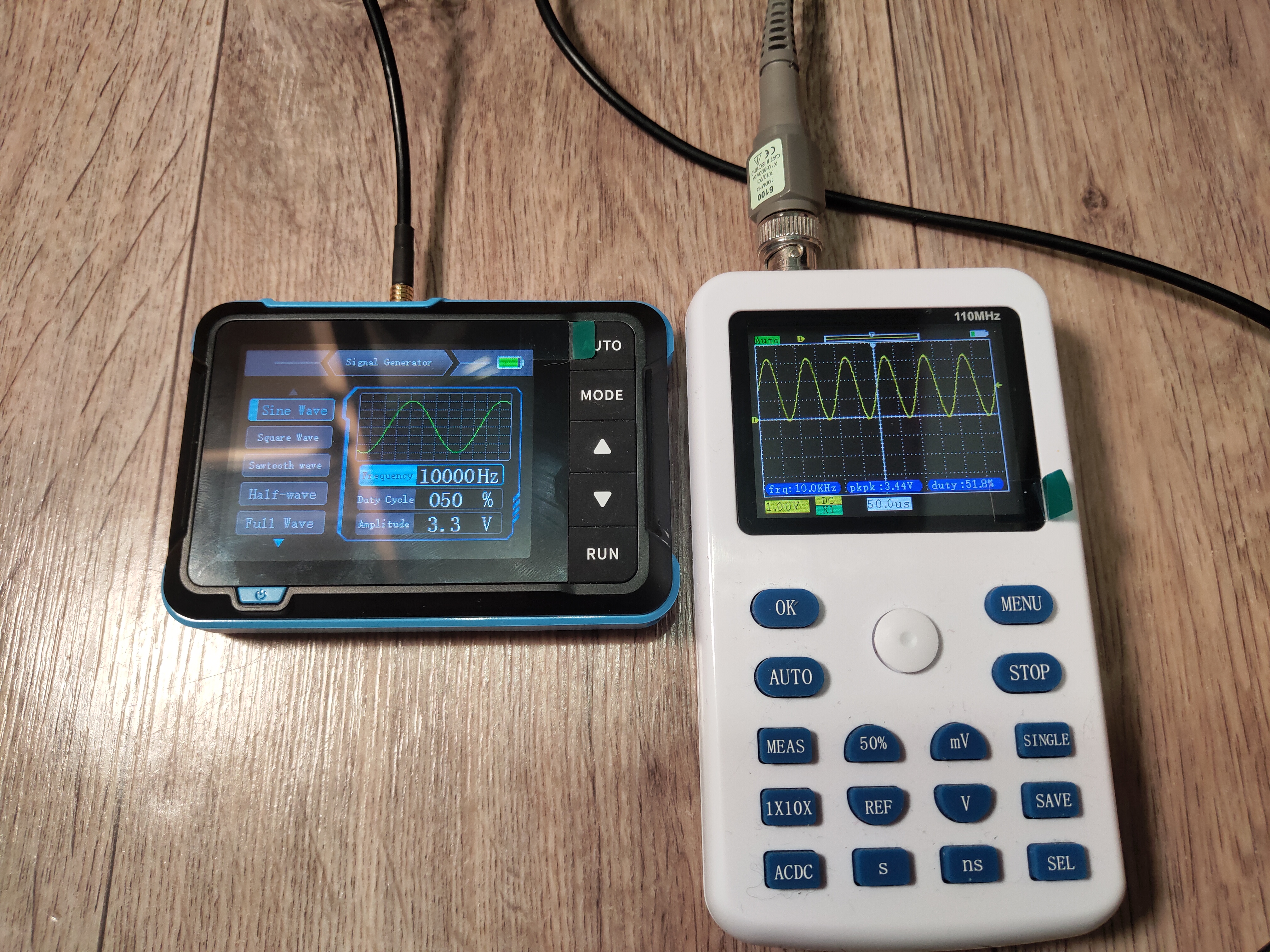

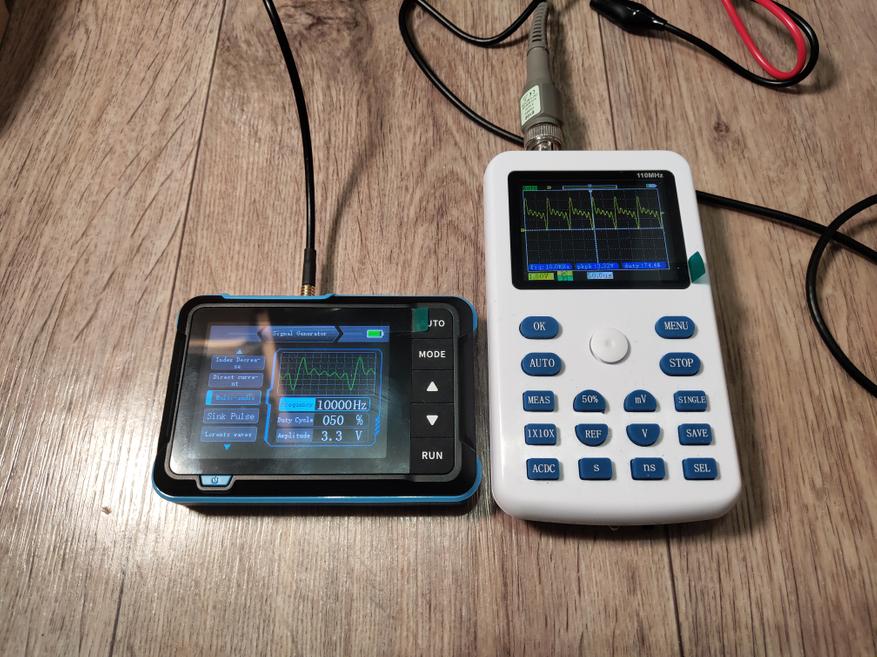

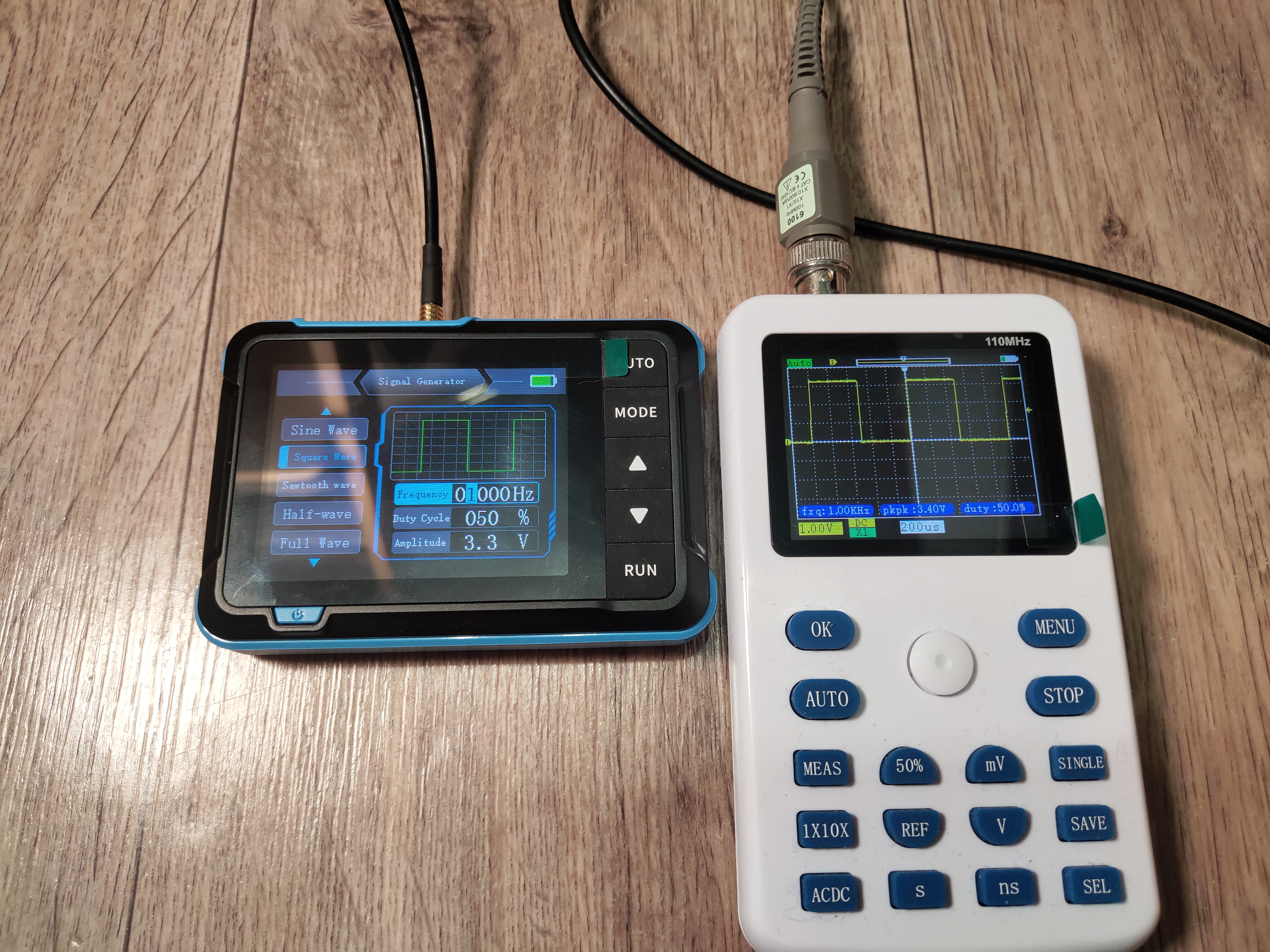

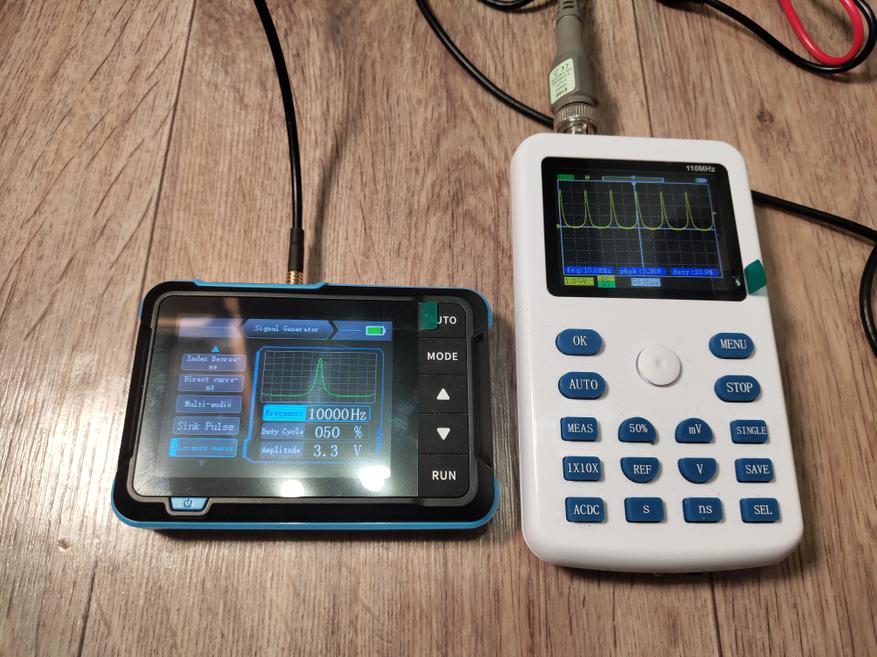

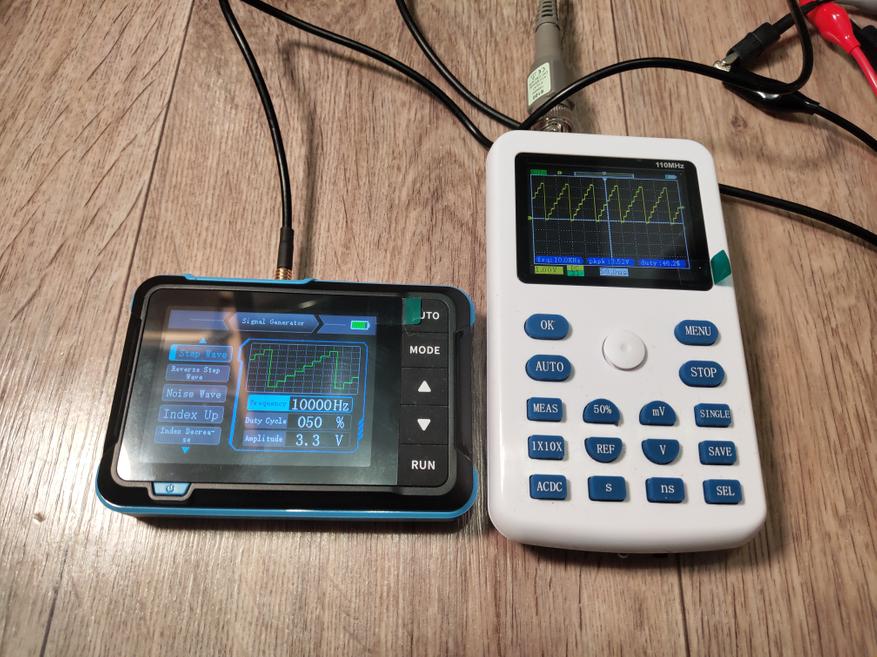

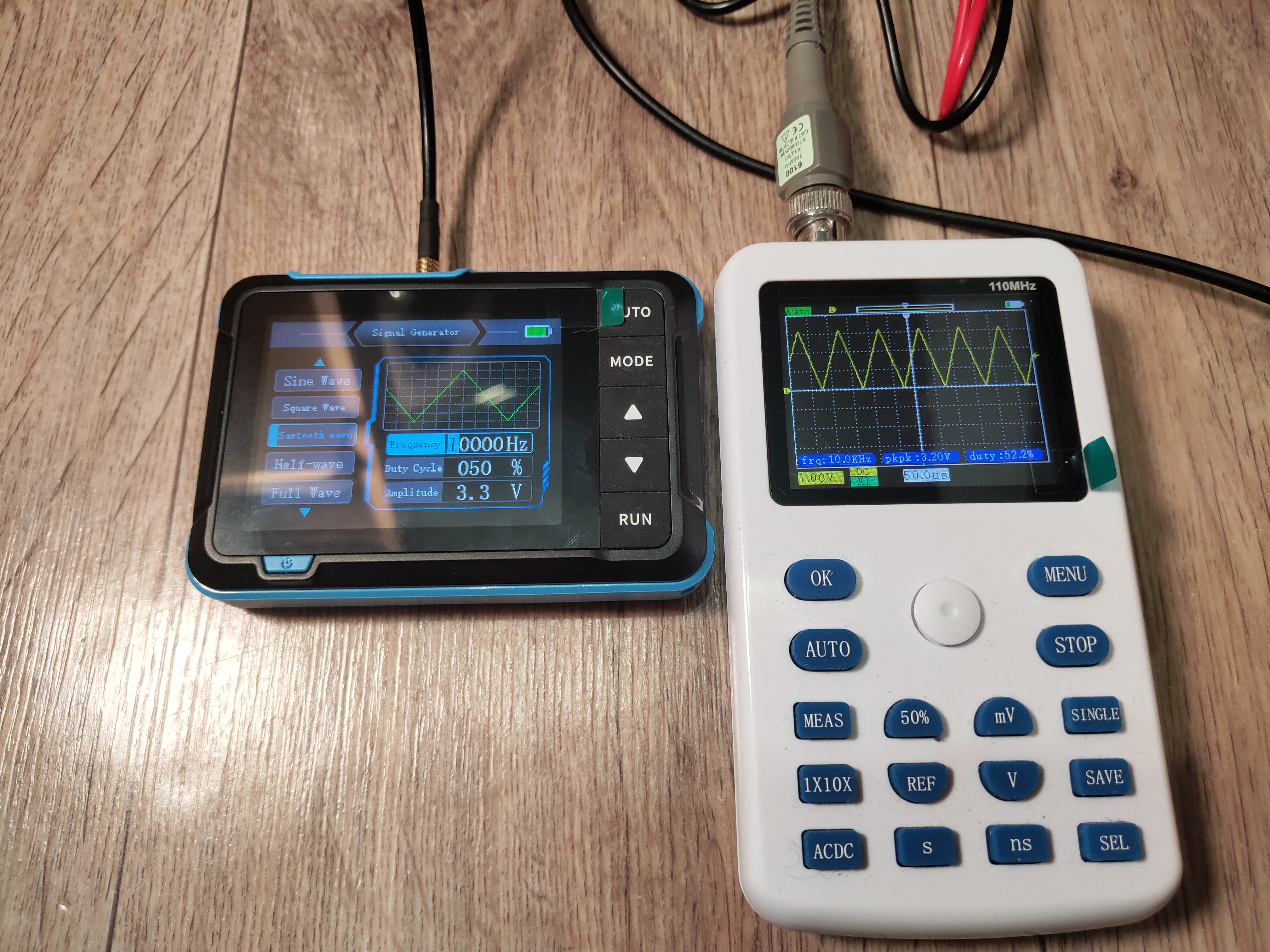

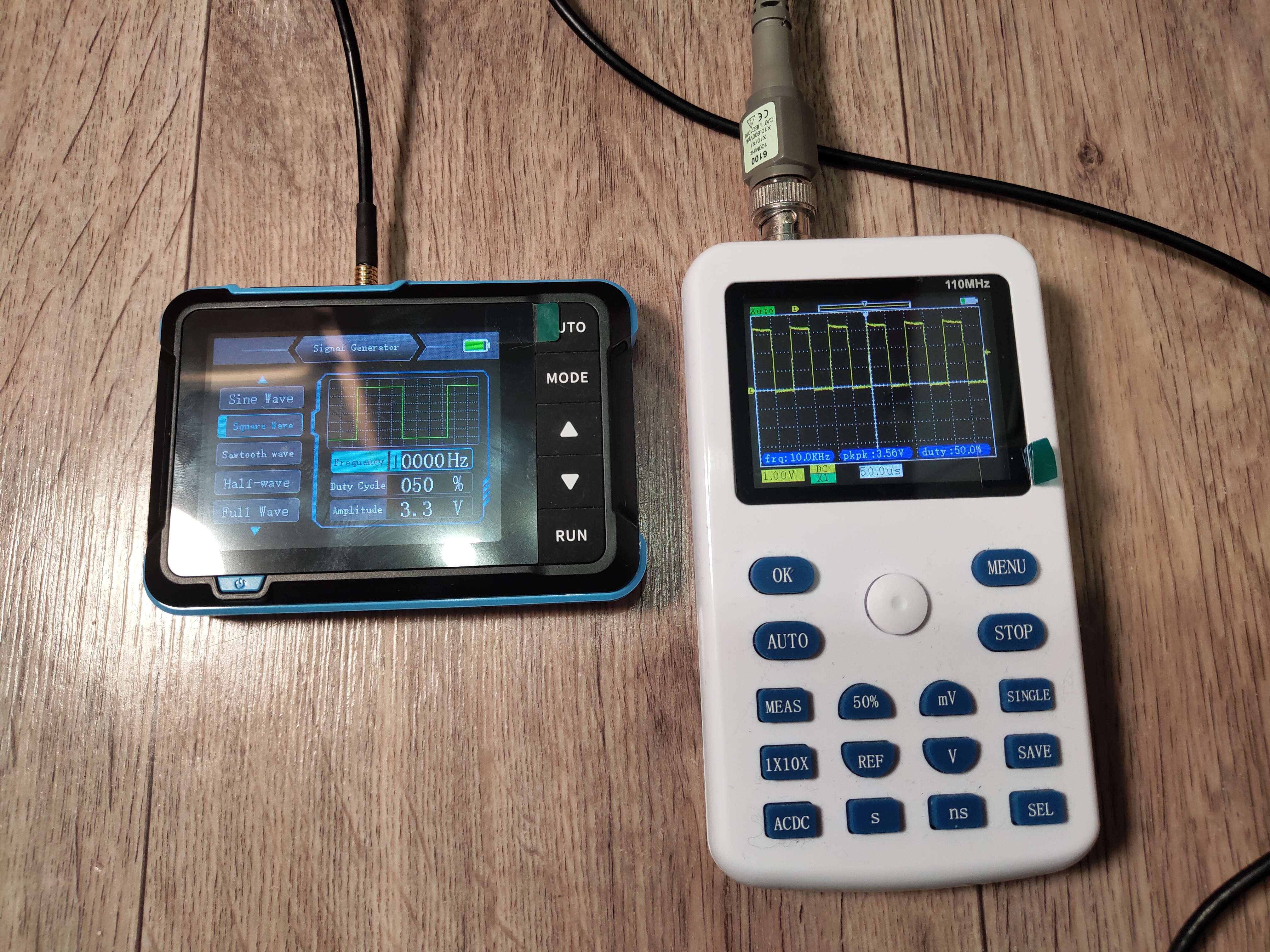

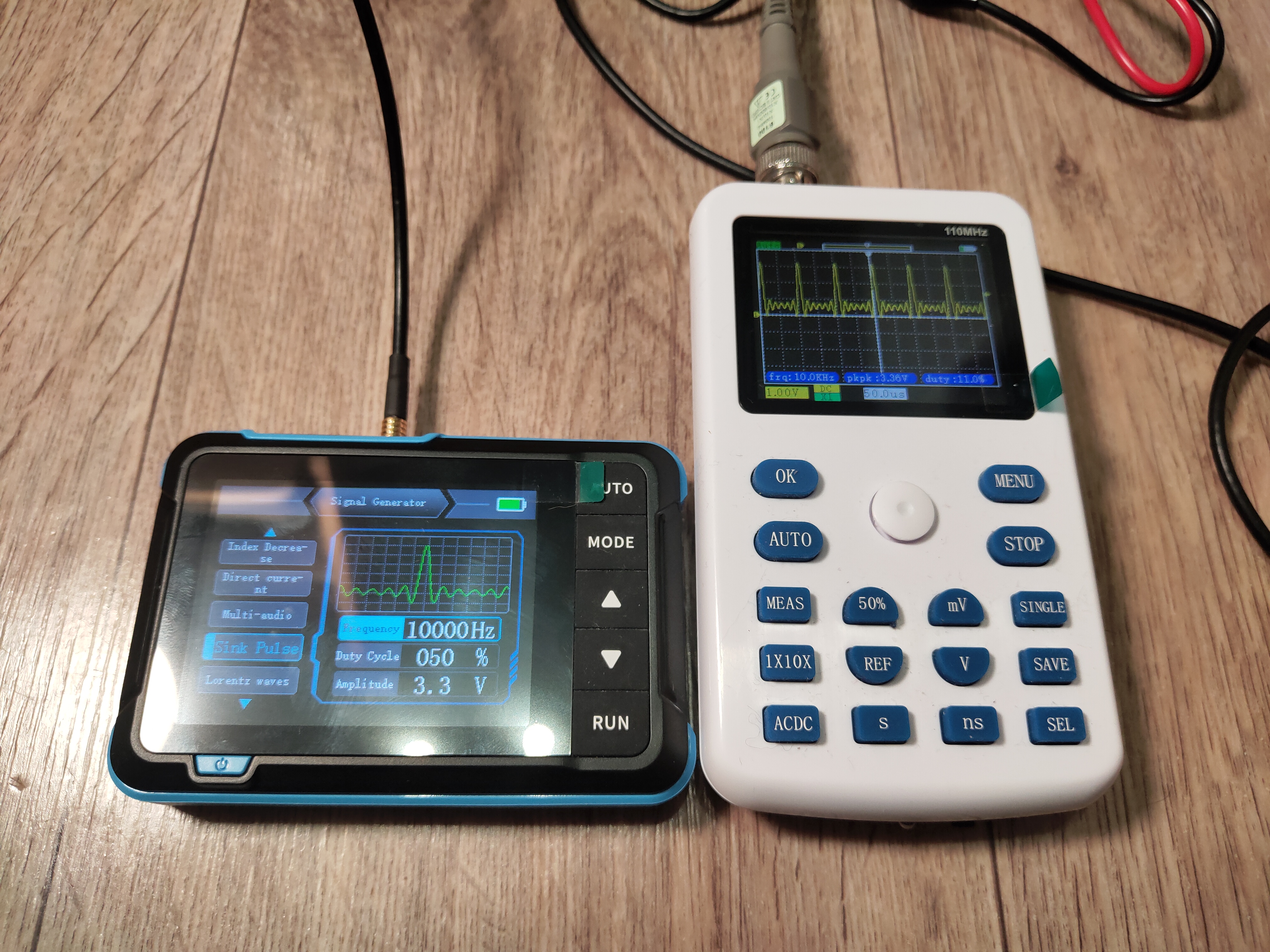

Проверю работу генератора сигналов, исследуя 7 режимов из 14. Установлена максимальная частота 10000Гц. Для проверки, использую одноканальный осциллограф Fnirsi 1C15, имеющий очень достойные рабочие параметры. Дополнительно, проверю работу генератора на частоте 1000Гц.

Проверка осциллографа с помощью генератора сигналов

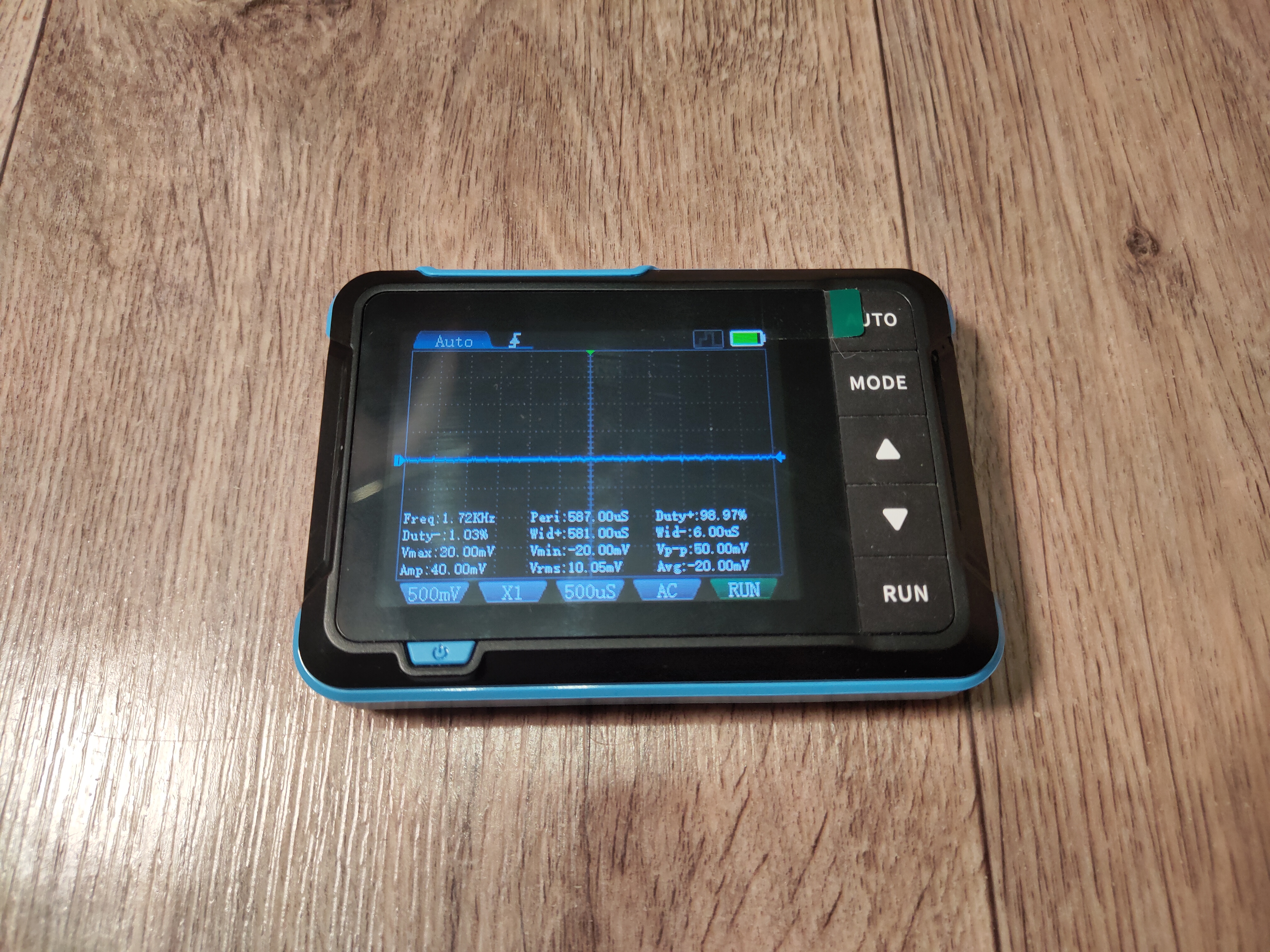

Экран осциллографа выглядит так:

В целом, всё достаточно информативно, управление удобное. Можно настроить необходимую для отображения информацию.

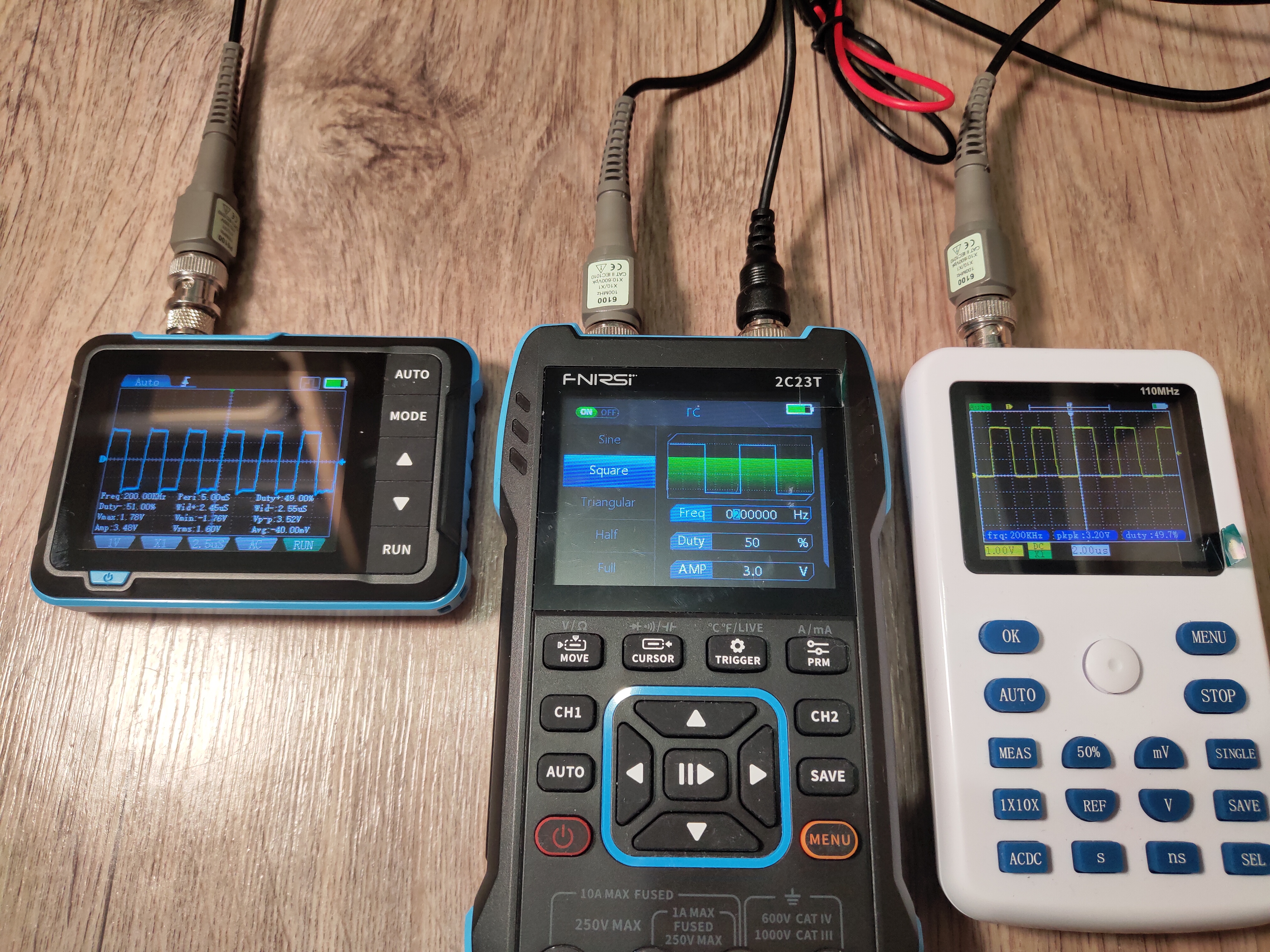

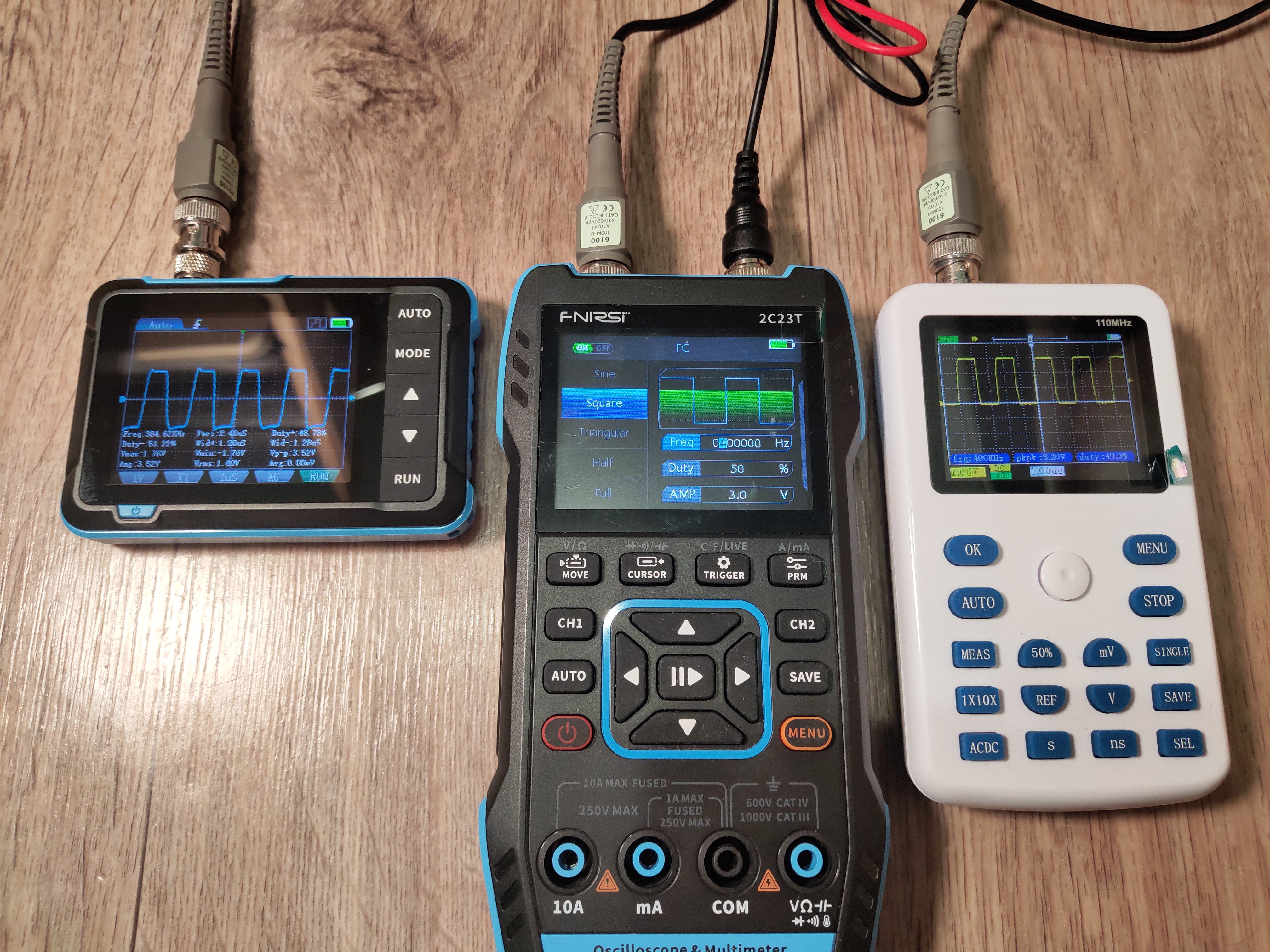

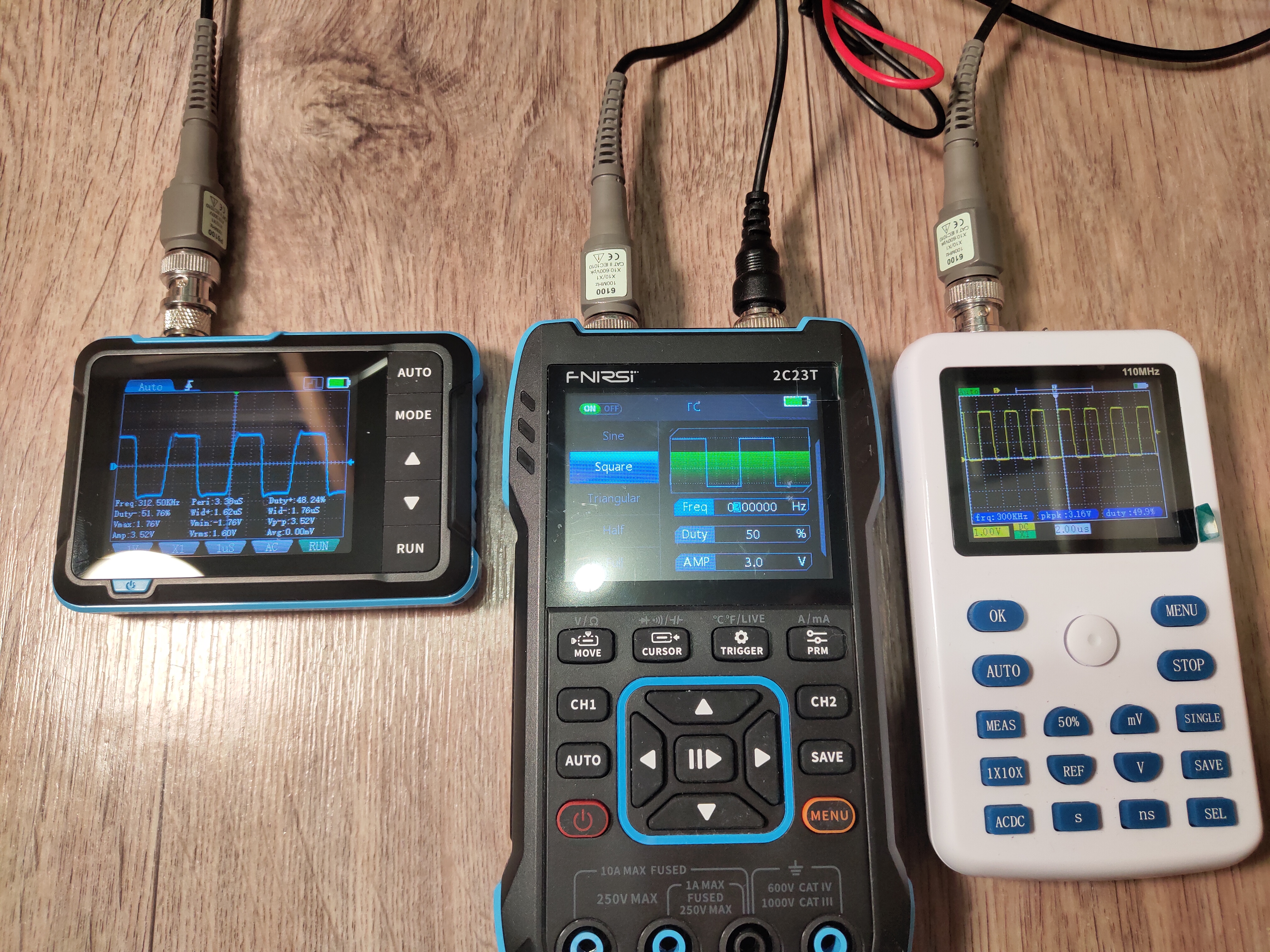

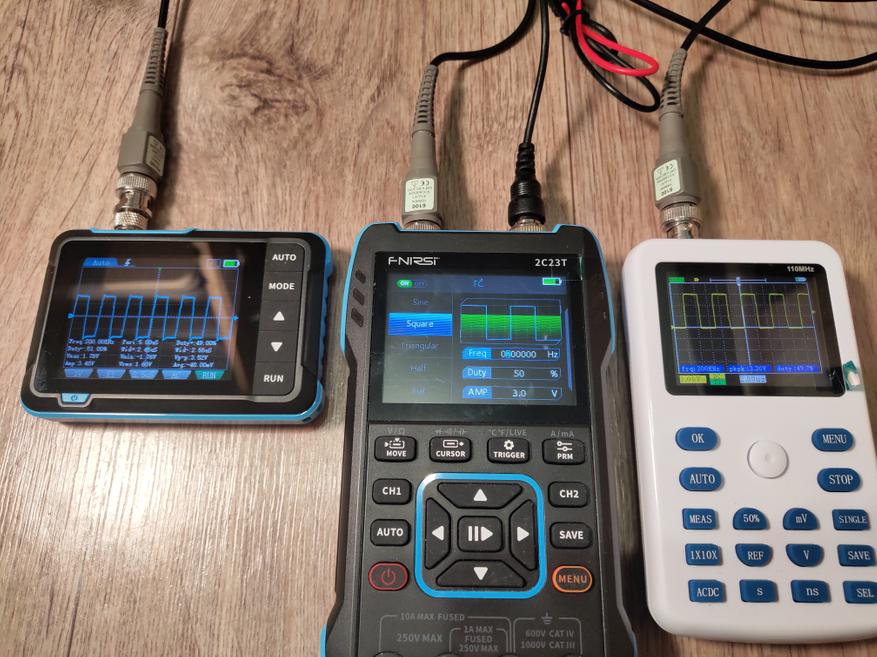

Использую комбинированный прибор Fnirsi 2С23T в качестве генератора сигналов, а Fnirsi 1С15 в качестве эталонного осциллографа.

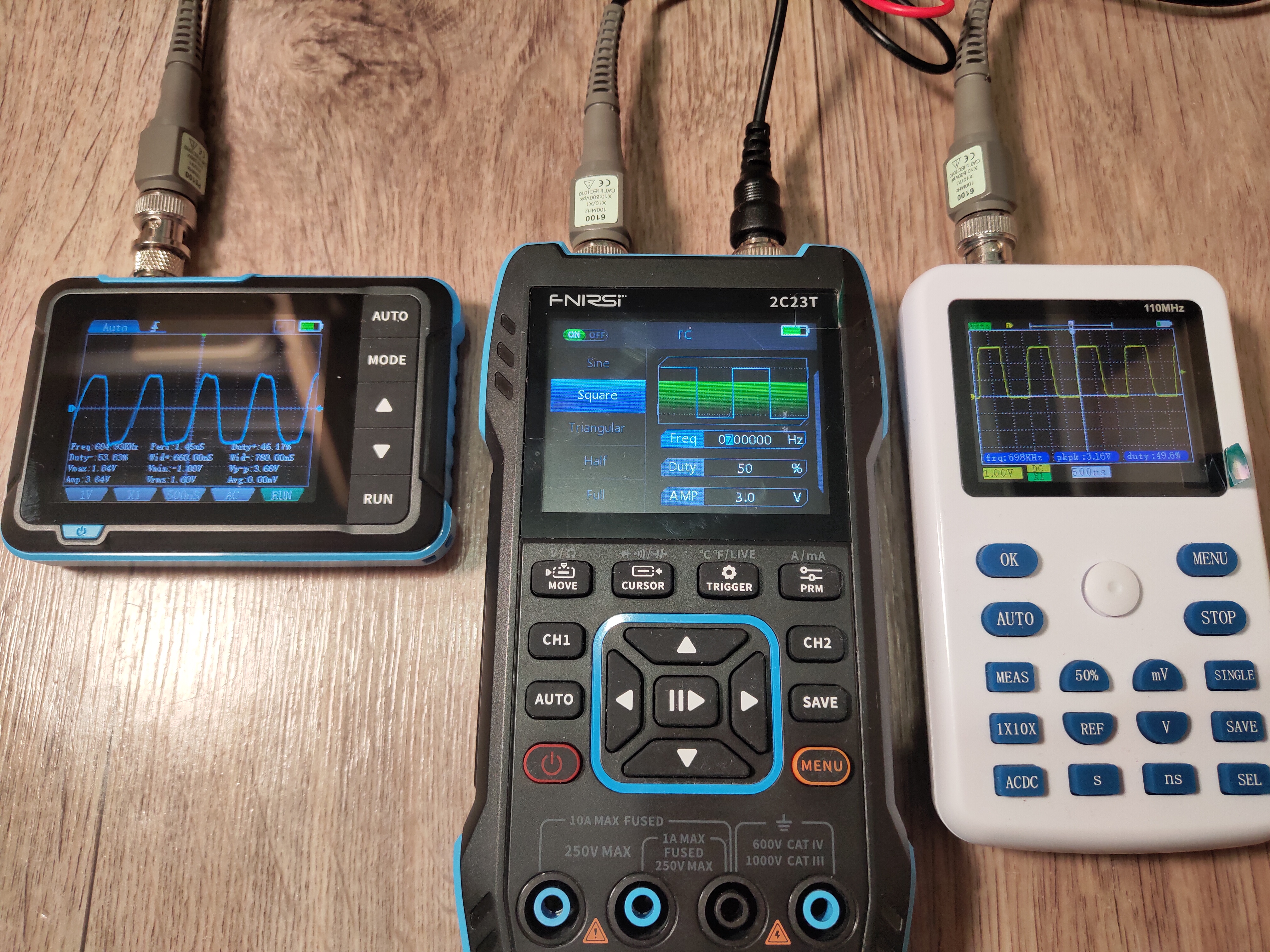

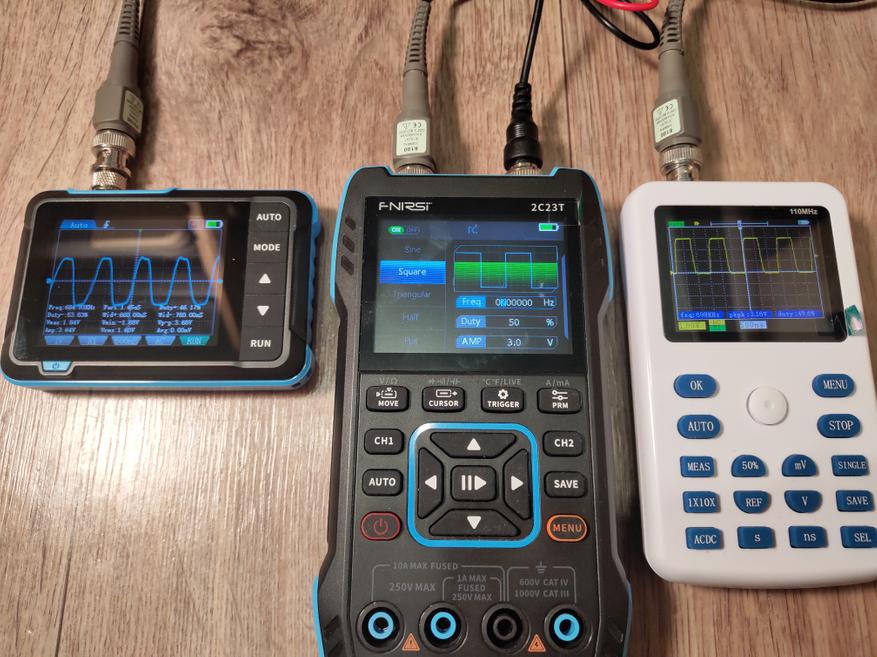

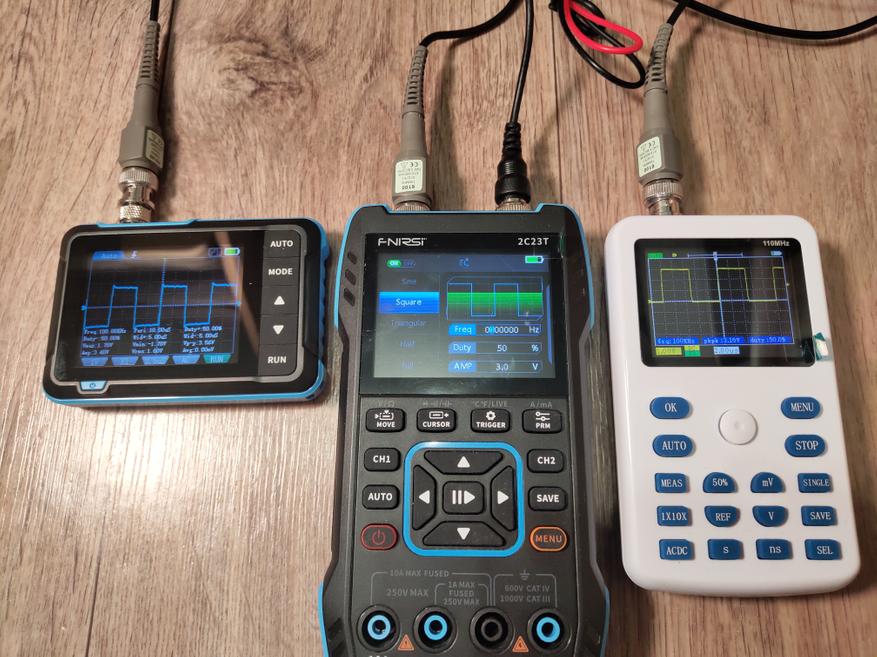

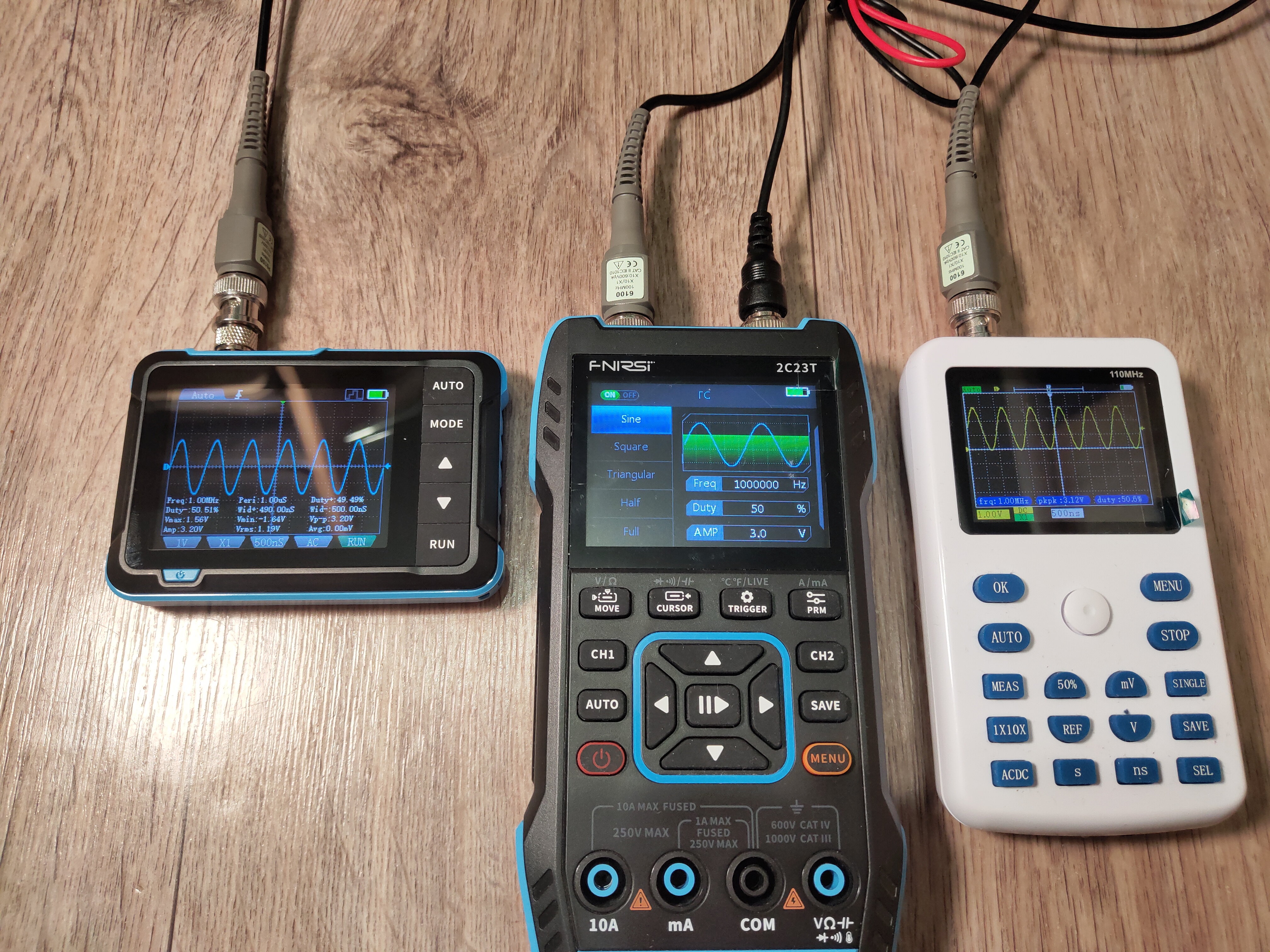

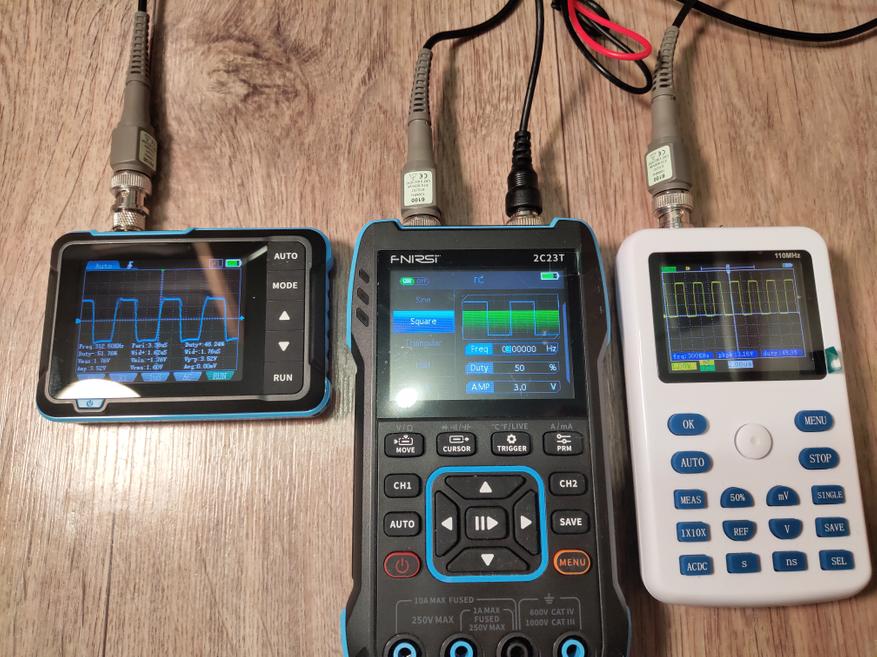

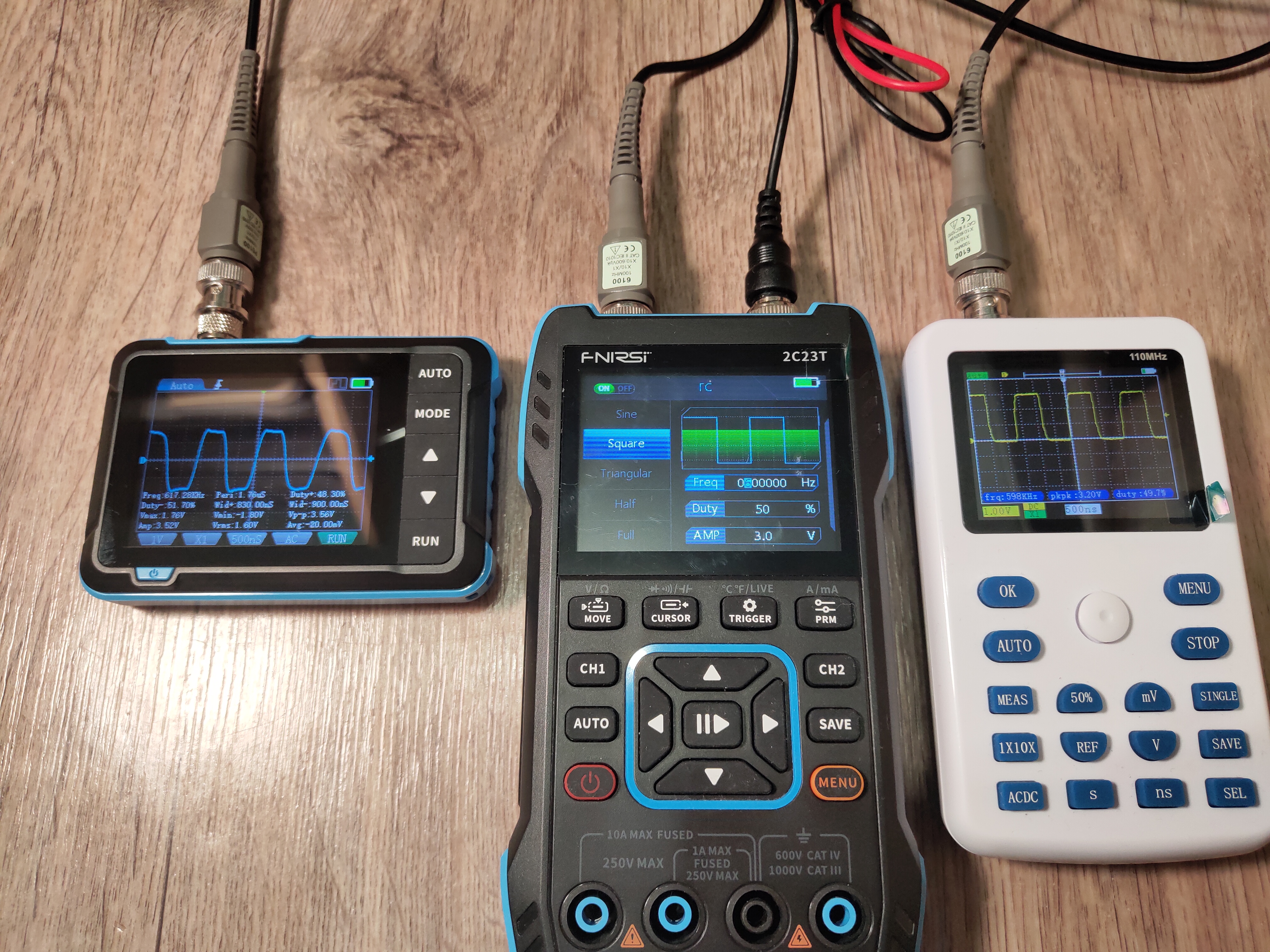

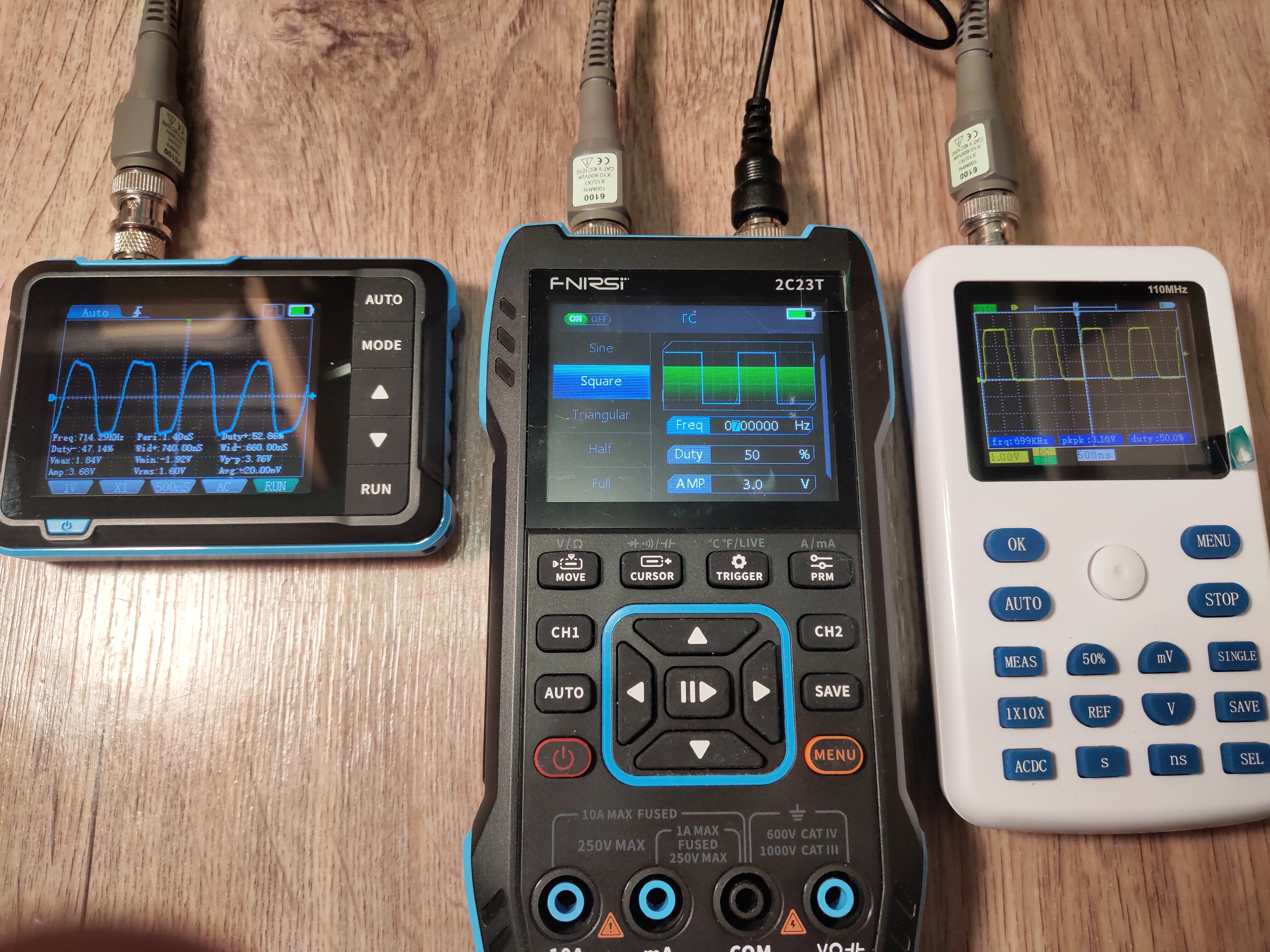

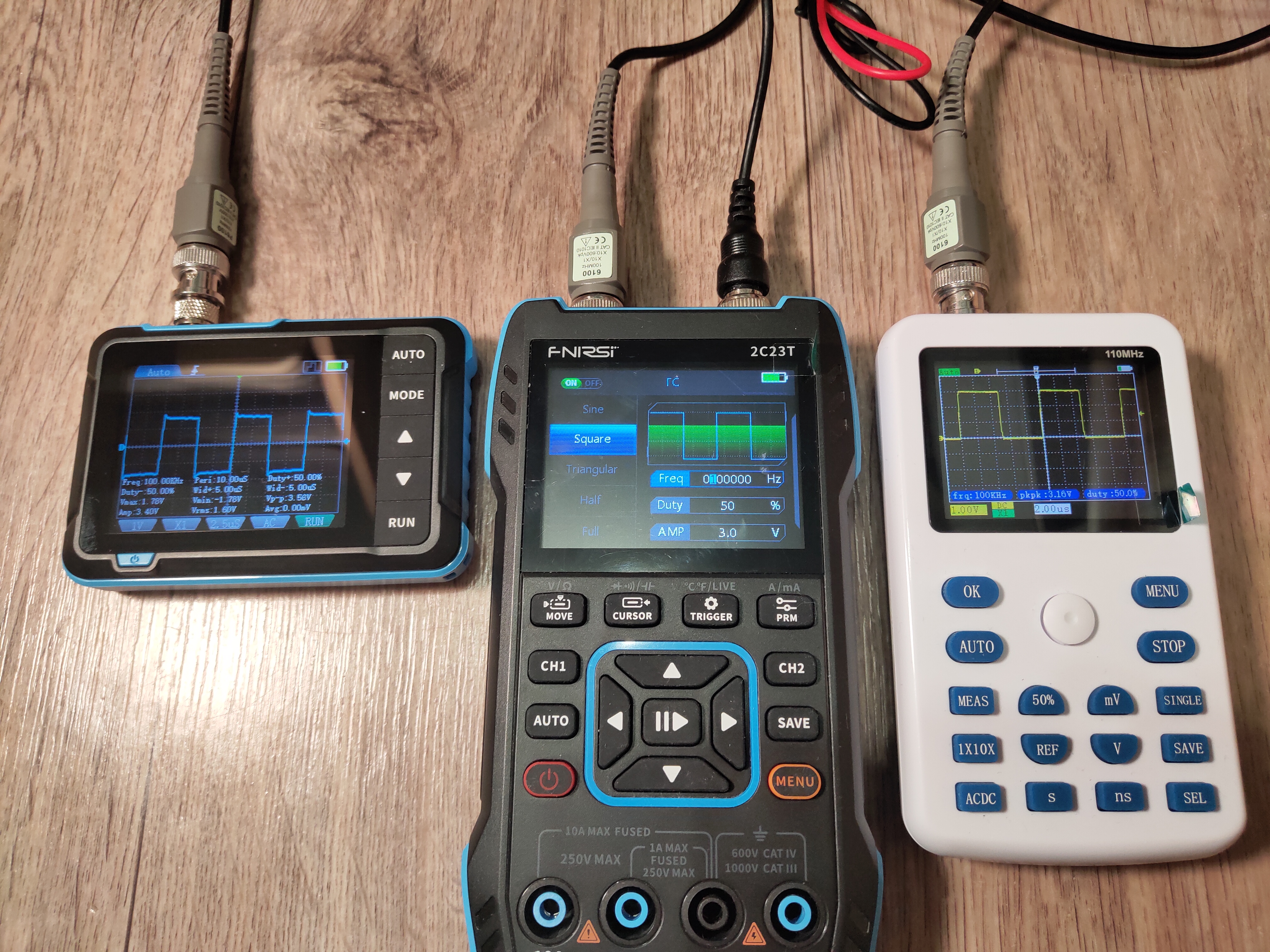

Синусоидальная волна с частотой 1МГц отобразилась нормально. А вот с отображением прямоугольной волны оказалось посложнее. Более-менее прилично осциллограмма выглядит на частотах до 500кГц. На частоте 700КГц прямоугольная вольна уже становится похожей на синусоидальную волну.

Проверка работы осциллографа в режиме триггера

У Fnirsi 2C23T и Fnirsi 2С53T есть проблемы «с вылавливанием» сигнала по триггеру (режим Normal). DSO-153 имеет гораздо более скромные параметры, и сильно пропускает срабатывания по триггеру. У самого быстрого из всех перечисленных, одноканального Fnirsi 1C15, нет каких либо проблем с работой триггера в режиме Normal, его я и использую как эталон.

Сравнительную работу Fnirsi 1C15 и DSO-153, по триггеру (Normal), я показал на видео.

Выводы

DSO-153 можно назвать неплохим вариантом для начинающего, несмотря на скромные характеристики. К преимуществам прибора я могу его небольшую стоимость, достаточно неплохой экран, удобное управление, компактные размеры, а также наличие генератора с 14-ю различными программами. Приобрести осциллограф DSO-153 по выгодной цене, можно здесь, воспользовавшись промокодом FNSCD126.

Если хочется сразу приобрести мощный портативный осциллограф (с запасом на будущее), то рекомендую обратить внимание на Fnirsi 1C15, стоимость которого не сильно выше, а вот возможности по просмотру сигналов у него намного более обширны, благодаря аналоговой полосе пропускания 110МГц, при 500MS/s (в реальности цифры конечно поменьше, но это действительно хороший вариант, особенно за свою стоимость). Единственное, у Fnirsi 1C15 нет встроенного генератора сигналов. Приобрести осциллограф Fnirsi 1C15 по выгодной цене, можно здесь, воспользовавшись промокодом FNSCD128.

Если хочется сразу стать владельцем комбинированного прибора, сочетающего в себе мультиметр (19999 отчётов), генератор сигналов, и двухканальный осциллограф (заявлена полоса пропускания 50МГц при 250MS/s), то стоит обратить внимание на Fnirsi 2С53T, как на некий компромиссный вариант между возможностями осциллографа (их для многих вполне хватит) и универсальностью, при умеренной стоимости. Приобрести комбинированный прибор Fnirsi 2С53T по выгодной цене, можно здесь, воспользовавшись промокодом FNSCD127.

Кроме этого, у Fnirsi недавно вышла новая модель универсального тестера компонентов — DSO-TC4, совмещённая с осциллографом (10МГц 48 MS/s). Приобрести его можно здесь, воспользовавшись промокодом FNSCD129.
