Обзор DIY-платы Up2stream Mini V3: самый маленький стример

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодняшний обзор посвящен миниатюрной плате от Arylic для беспроводных и стриминговых сервисов. Музыкальный контент уже переехал в интернет. Модель Up2stream Mini V3, не смотря на небольшой размер, умеет Bluetooth, WiFi,  Airplay, DLNA, UPNP и мультирум. Поддерживаются много стриминговых сервисов и интернет радио и есть цифровой и аналоговый выход звукового сигнала.

Технические характеристики

  • Питание: 5 В 1 А
  • WiFi: IEEE802.11 b/g/n 2,4G
  • ПК: Micro USB Input
  • Bluetooth: 5,0,  кодеки SBC/AAC
  • Расстояние работы Bluetooth: 10 м
  • Аудио выход аналоговый: 3,5 мм и 4 pin разъем (1Vrms)
  • Аудио выход цифровой: I2S, SPDIF (44.1 кГц)
  • Коэффициент нелинейных искажений: 0.03% @ 0dBFS, 1 кГц
  • Соотношение сигнал/шум: 100dB @ 0dBFS, 1 кГц
  • Протоколы: AirPlay, DLNA, UPnP, Spotify Connect, Qplay, NAS
  • Декодирование: до 24bit/192kHz
  • Размеры: 55 x 45 x 12 мм

Упаковка и комплектация

В этом лоте на на Aliexpress несколько вариантов комплектации:

  • Только плата Up2stream Mini V3
  • Плата + пульт ДУ
  • Плата + сетевой блок питания 5 В
  • Плата + пульт ДУ + сетевой блок питания 5 В

И действует быстрая доставка со склада в РФ, приносит домой курьер.

У меня самая простая версия — только плата без пульта, я буду встраивать плату в свой проект и управлять со смартфона.

Упаковка — прозрачный пластиковый кейс.  Сама плата в запаянном пакете с защитой от статики.

В комплекте, помимо собственно платы, имеется:

Так же можно докупить дополнительные аксессуары:

  • Антенны, пульт
  • Плату ЦАП
  • Разъемы SPDIF
  • Регулировки громкости
  • Плату кнопок
  • и прочее, список довольно обширный.

Внешний вид и особенности конструкции

Рассмотрим Up2stream Mini V3 внимательнее. Это, по сути, DIY WiFi и Bluetooth ресивер со стриминговым функционалом и мобильным приложением.

Двухэтажная небольшая плата с черной паяльной маской, есть 4 отверстия под винты М3 для монтажа. Установлена WiFI антенна 20 см длиной, с площадкой для наклейки.  Есть разъем для такой же Bluetooth антенны, а пока ее роли выполняет дорожка на плате.

Пробежимся по разъемам:

  • Начнем с питания, тут установлена колодка для питания 5 В, так же плата может питаться от разъема Micro USB.
  • Micro USB для подключения к ПК в качестве внешней звуковой карты.
  • 3,5 мм и разъем 4 pin (ROUT, GND, LOUT, GND) для выхода сигнала на усилитель.
  • Кнопка включения (она же сбрасывает настройки WiFi и Bluetooth).
  • ИК приемник для пульта ДУ.
  • Разъем 7 pin (BT_LED,WIFI_LED,GPIO2,GPIO1,ADC_KEY,GND,VCC_3V3) порт GPIO (они подписаны снизу).
  • Разъем 7 pin ( SPDIF, MCLK, IIS_DATA, BCLK, LRCK, GND,VCC_3V3) цифровой сигнал на внешний ЦАП.

Не хватает USB A аудио плеера.

Под наклейкой с QR кодом SoC MediaTek MT7688AN. Есть пару светодиодов — индикаторов режима работы.

Вариант с такими же функциями, но с усилителем класса D 2х50 Вт на борту я уже рассматривал: Arylic Up2stream AMP2.0 V3

Если нужны точные размеры для размещения этой платы в своем проекте, производитель выкладывает точный чертеж для каждого устройства.  Для DIY корпуса нужно поискать готовые варианты под 3D печать на ThingUniverse. Фирменный акриловый корпус стоит почти 8 долларов, а выглядит при этом убого.

Использование

Так как Up2stream Mini V3 чисто сетевая история, то для работы нужно подключение к домашней сети WiFi. Так же установка мобильного приложения 4STREAM. При начале работы есть голосовые оповещения женским голосом на английском языке, их можно настроить в мобильном ПО.

Работает плата от удобного постоянного напряжения 3,5-5,5 В. А это значит, для питания можно использовать любой сетевой блок питания 5 В (которых у каждого скопился вагончик) либо, для портативных проектов, питание 1S от аккумуляторов, например, 18650. Потребление тока устройством около 0,3 А. Есть небольшой нагрев чипов.

Далее, наглядная схема подключений Up2stream Mini:

Работа по Bluetooth 5.0 стабильная. Качество звука неплохое.

В этой версии платы есть возможность работать как USB DAC, по сути — внешняя звуковая карта (параметры только 44.1KHz/16bits). В win 10 драйверов устанавливать не нужно. Нужен только кабель micro usb с возможностью передачи данных и ПК.

У этой платы, как у всех устройств от Arylic, есть интересная особенность — режим мультирум. Для реализации еще нужны дополнительные платы/устройства Arylic, но управляться все они будут синхронно с мобильного приложения.

Мобильное приложение

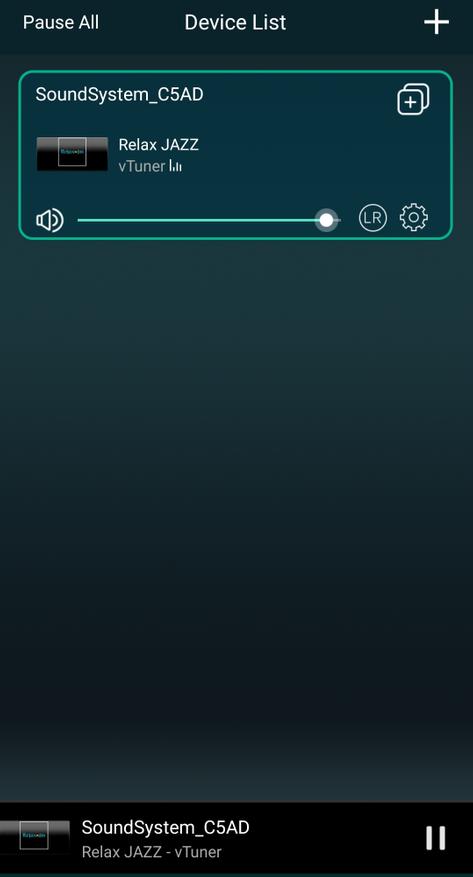

Тут используется приложение 4STREAM (есть и для iOS) для расширенных настроек устройства и управления стриминговыми сервисами. Можно сразу обновлять прошивку платы «по воздуху». Русский язык пока не поддерживается, но и так все логично.

Мне помимо Spotify интересен огромный выбор интернет радио на любой вкус.

Приложение недавно обновилось, перерисовали иконки, стало интересней смотреться. Но! Пора бы доработать эквалайзер, всего две полосы — это несерьезно. А покупать фирменное ПО ACPWorkbench пока не хочется.

Заключение

Как Вам стример размерами со спичечный коробок? — Меня удивил и порадовал. Порадовал и звуком, и широкими сетевыми возможностями. Можно пустить сигнал по I2S на внешний ЦАП и получить настоящий HiFi без проводов. Выбор контента в сети  громадный, выбирай любой сервис и слушай. Arylic молодцы — даёшь доступный DIY стример!

Покупал плату в официальном магазине Arylic на Aliexpress:  Купить Up2stream Mini

Еще у Arylic есть интересная плата встраиваемого усилителя Up2stream Plate Amp для DIY-акустики.

Спасибо за внимание. Удачных покупок!
