Плата встраиваемого усилителя Arylic Up2stream Plate Amp: стриминговые сервисы и беспроводные технологии в DIY-акустике

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодняшний обзор посвящен новинке для самодельщиков от Arylic. Это модуль встраиваемого усилителя с интегрированным блоком питания и поддержкой беспроводных протоколов передачи звука и стриминговых сервисов. Как всегда у Arylic максимально богатый набор функций: LAN, Bluetooth 5.0, WiFi,  Airplay, DLNA, UPNP, мультирум и внешняя звуковая карта для ПК. Плата позиционируется как стриминговый усилитель для настольной DIY акустики.

Покупал в официальном магазине Arylic Store на Aliexpress:

Покупал тут

Технические характеристики

  • Питание: AC100-240 В 50/60 Гц
  • WiFi: IEEE802.11 b/g/n 2,4G
  • Ethernet: 10/100 м RJ45
  • Bluetooth: 5,0,  кодеки SBC/AAC
  • Расстояние работы Bluetooth: 10 м
  • Аудио вход аналоговый: 3,5 мм
  • Выход на сабвуфер: 20-300 Гц Max 2 В RMS
  • Мощность усилителя: 40 Вт x2 @4Ω
  • Коэффициент нелинейных искажений: <0.9% @ 1 кГц, 1 Вт
  • Разделение каналов: >55 дБ @ 1 кГц
  • Сопротивление нагрузки: 4-8 Ом
  • Формат звуковых файлов: FLAC/MP3/AAC +/ALAC/APE/WAV
  • Декодирование: до 24 бит/192 кГц
  • Протоколы: AirPlay, DLNA, UPnP, Spotify, Qplay
  • Размеры: 135.3 x 85.3 x 77.3 мм
  • Масса: 0,3 кг.

Упаковка и комплектация

В фирменном магазине на Aliexpress есть два варианта комплектации:

  • Up2stream Plate Amp
  • Up2stream Plate Amp с пультом ДУ (+~10$)

Устройство попадает к пользователю в картонной коробке без полиграфии. Внутри вставка из вспененного материала.

Опционально доступны (на сайте производителя):

  • Плата кнопок управления
  • Плата SPDIF входа
  • Плата SPDIF выхода
  • Выносной приемник для ПДУ

Комплектация Up2stream Plate Amp:

  • Модуль усилителя
  • Сетевой шнур
  • Кабель usb-usb B для подключения к ПК
  • Антенна 2 шт. (WiFi и Bluetooth)
  • Кабель для правого канала акустики
  • Набор уплотнительных прокладок (материал EVA)
  • Руководство пользователя (англ.)
Руководство



Внешний вид и особенности конструкции

Модуль Arylic Up2stream Plate Amp представляет собой интегрированное решение для самодельной активной акустики.

На алюминиевой пластине размерами 135х85 мм смонтирован усилитель, импульсный блок питания и модуль беспроводной связи. Монтажная глубина от плоскости установки — 78 мм.

Снаружи установлены (сверху вниз):

  • Нажимной энкодер для регулировки громкости и переключения режимов работы
  • Многоцветный светодиод — индикатор работы
  • Линейный вход сигнала 3, 5мм
  • Две поворотные антенны 9 см для WiFi и Bluetooth
  • Вход usb B для подключения к ПК
  • Сетевой (LAN) разъем RJ45 для подключения к роутеру
  • Линейный выход на активный сабвуфер (срез 300 Гц)
  • Выход на акустику (левый канал) под зажим кабеля или разъем «банан»
  • Разъем для питания AC 100-240 В

В этой версии нет аудио плеера по USB, зато появилось подключение к ПК, что полезней для настольного решения.

Внутри на разъемах доступно:

  • PH2.0-4P:  внешний LED, кнопки
  • PH2.0-4P: для приемника пульта ДУ
  • PH2.0-2P: SPDIF вход
  • Правый канал подключение

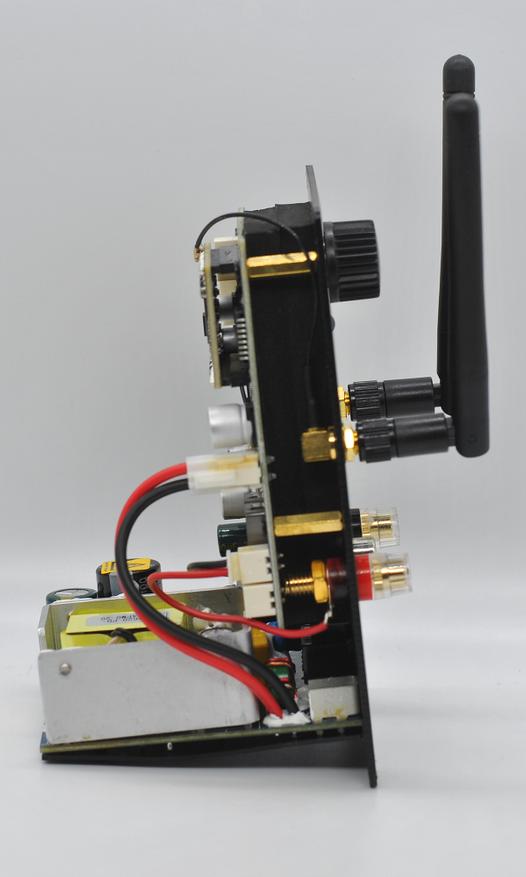

Пройдемся по начинке устройства:

Импульсный блок питания работает от AC 100-240 В 50/60 Гц 1A и выдает 24 В DC. Снизу он изолирован пластиковой пластинкой.

Про усилитель надо сказать отдельно. Тут используется чип Infineon MA12070P в корпусе QFN 64 с теплопроводящей подложкой без радиатора.

Это усилитель класса D высокой эффективности, он работает на широком диапазоне питающего напряжения от 4 до 26 В, на вход подается цифровой сигнал I2S,  далее 5-ти уровневая модуляция частоты сигнала.

Остальные чипы установленные на плате:

  • SoC MediaTek MT7628
  • 10/100Base-T Single Port Transformer SWAPNET NS681684
  • BP1064a2 BT5.0 Dual-mode + 32-bit DSP от mvsilicon

Использование

Для установки устройства в корпус необходимо прямоугольное окно 120х68 мм. Крепление на 6 винтов М3 головка в потай.

Производитель рекомендует использовать Up2stream Plate Amp в паре с широкополосной настольной DIY акустикой, потому есть выход для активного сабвуфера, да и 40 Вт максимум мощности на это намекают.

Так как у меня уже есть топовые настольные колонки на ШП динамиках, я решил для теста поставить модуль Up2stream Plate Amp в простой корпус, а именно пластиковую коробку 155х115х75 мм для разводки электрики.

Но еще раз повторю, этот модуль для небольших активных колонок. На заглавном фото наглядно показано.

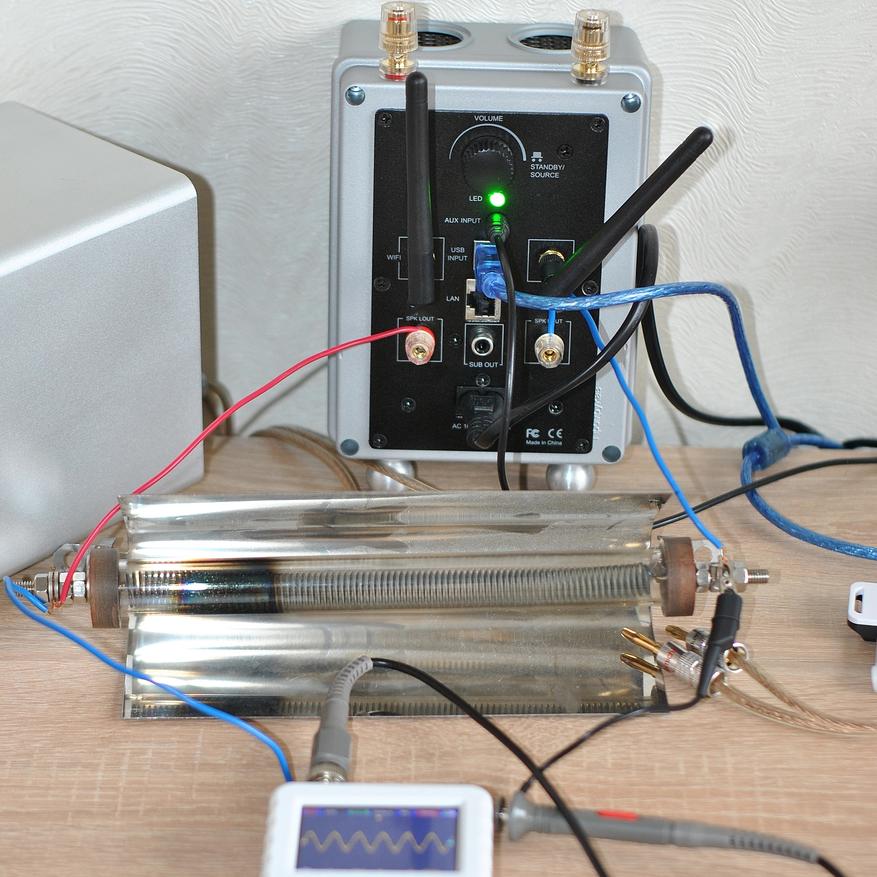

Получилось такое временное решение (люто, зато быстро):

Для начала работы нужно скачать мобильное приложение по QR коду и подключить устройство к домашней сети. До настройки есть голосовые оповещения женским голосом на английском языке. Внешние антенны дают хорошую дальность сигнала беспроводной связи по всей квартире.

В режиме ожидания потребление от сети ~2 Вт.

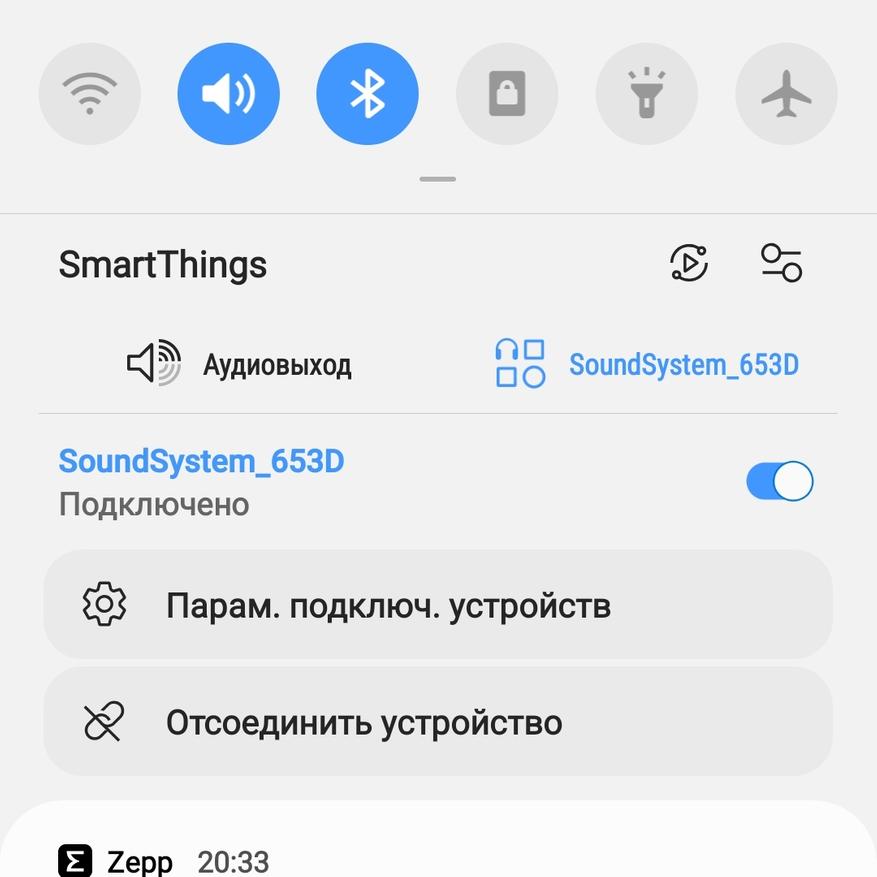

Подключение по Bluetooth 5.0, кодек типовой. Конечно, не забыты AirPlay, DLNA, UPnP, Spotify, Qplay и пр...

При подключении к ПК в качестве звуковой карты (16bit/44.1kHz) драйверов устанавливать не нужно.  Производитель рекомендует использовать ACPWorkbench Audio Effect Tool, фирменное ПО по тонкой настройке звука (платно).

Примерно оценим мощность отдаваемую усилителем модуля на нагрузку.

Для этого нам понадобится:

  • Осциллограф ( у меня простой FNIRSI-2031H)
  • Нагрузка (у меня спираль 4,5 Ом 300 Вт)
  • Генератор (звуковая карта ПК)

На линейный вход усилителя подаем синусоидальный сигнал 1 кГц Vpp 1 В, с нагрузки снимаем показания напряжения и путем нехитрых вычислений получаем значения мощности.

Получаем результаты: 18,3 Вт до начала клиппинга на нагрузку 4,5 Ом. При этом КПД усилителя составил 92% (потребление от сети ~21 Вт)

Понятно, что ~20 Вт максимальной мощности (Vpp 1 В) ближе к реальности. Можно еще чуть поднять в приложении. Но надо учитывать, что модуль будет работать внутри ограниченного объема корпуса акустики и с охлаждением у него будет так себе.

Мобильное приложение

Подробно о мобильном приложении 4STREAM я рассказывал в обзоре Arylic Up2stream AMP2.0 V3

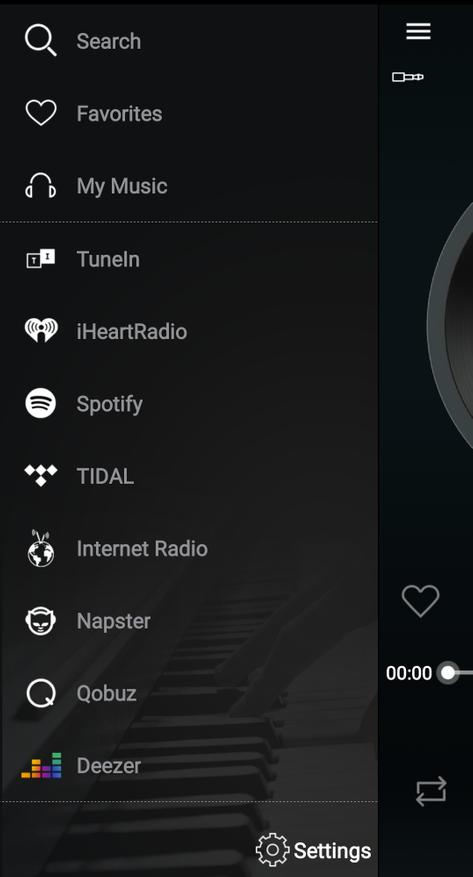

Сразу же обновилась «по воздуху» прошивка устройства.  Помимо выбора стерео/моно и регулировки громкости, есть простой эквалайзер.

Заключение

Для небольшой настольной акустики новинка от Arylic — Up2stream Plate Amp очень интересный вариант, главное достоинство конечно большой выбор источника сигнала. Так же, доступна функция мультирум.

Звук для настольного решения хороший, хоть и немного теряет в детальности в высокочастотном диапазоне.

Тут больше поработали над эргономикой — появилась удобная регулировка громкости и переключение режимов энкодером.

Если есть мысли собрать современную активную акустику со стриминговыми сервисами и беспроводными технологиями, то Up2stream Plate Amp один из немногих готовых вариантов.  И вариант с максимальными возможностями.

Больше информации тут: Официальный сайт

Спасибо за внимание. Удачных покупок!
