Обзор Arylic Up2Stream AMP2.1: DIY-плата трехканального стримингового усилителя

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодняшний обзор посвящен плате усилителя для аудио DIY проектов от Arylic. Up2Stream AMP2.1 имеет три канал: стерео 2x50 Вт и канал на пассивный сабвуфер 100 Вт. Так же на борту полный стриминговый функционал — LAN, Bluetooth, WiFi, поддержка Airplay, DLNA, UPNP, мультирум и даже плеер FLAC по USB.

Технические характеристики

  • Питание: DC 12-24 В
  • WiFi: IEEE802.11 b/g/n 2,4G
  • Ethernet: 10/100 м RJ45
  • Bluetooth: 5,0,  кодеки SBC/AAC
  • Дистанция Bluetooth: 10 м
  • USB хост: плеер несжатых форматов
  • Аудио вход аналоговый: 3,5 мм/4-контактный разъем (1Vrms)
  • Аудио выход аналоговый: PIN SPACE-5.0 mm
  • Амплитудно-частотная характеристика От 20 Гц до 20 кГц
  • Мощность: 2x50Вт@4Ω + 100Вт@2Ω BTL на 24В
    2x30Вт@8Ω + 75Вт@4Ω BTL на 24В
    2x22Вт@8Ω + 48Вт@4Ω BTL на 19В
    2x15Вт@8Ω + 30Вт@4Ω  BLT на 15В
  • THD+N: <0.03%, @1кГц/1Вт/24В/4Ω
  • С/Ш: 91дБ
  • Сопротивление нагрузки: 2-8 Ом
  • Формат звуковых файлов: FLAC/MP3/AAC +/ALAC/APE/WAV
  • Декодирование: до 24 бит/192 кГц
  • Протоколы: AirPlay, DLNA, UPnP, Spotify, Qplay
  • Размеры платы: 124х100х25 мм

Упаковка и комплектация

Этот лот имеет несколько вариантов комплектации AMP2.1:

  • Только плата
  • Плата + пульт ДУ
  • Плата + сетевой блок питания (24 В, 4.16 A)
  • Плата + сетевой блок питания + пульт ДУ

У меня опять простая комплектация (только плата), но я рекомендую покупать с пультом — удобство управления выше.

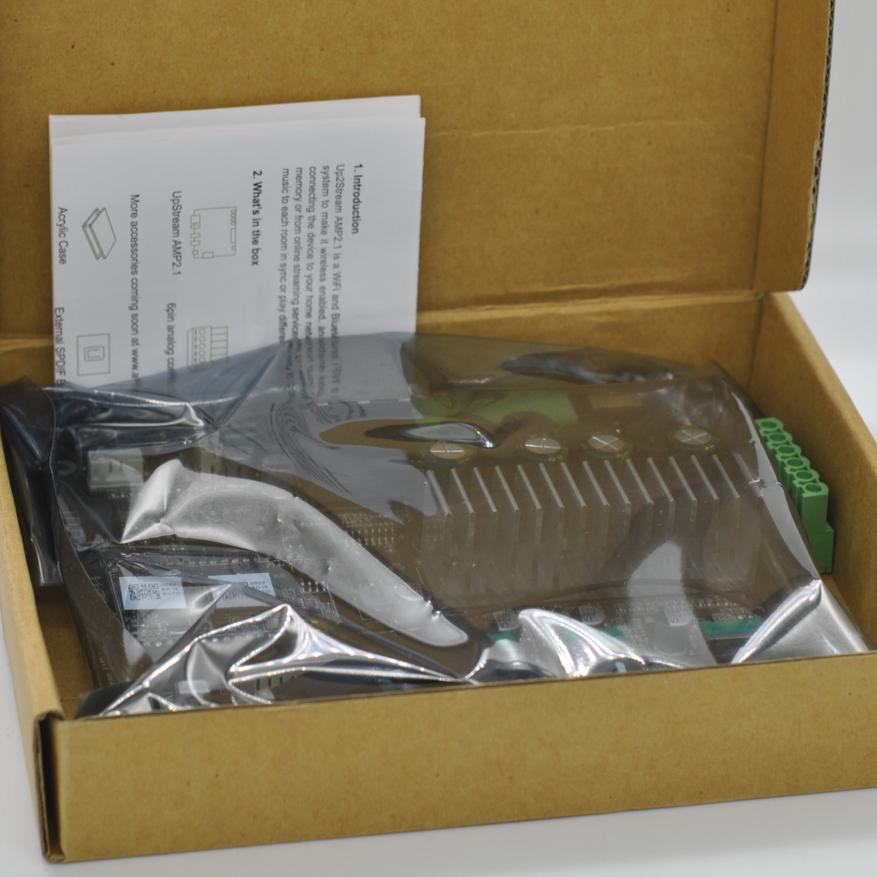

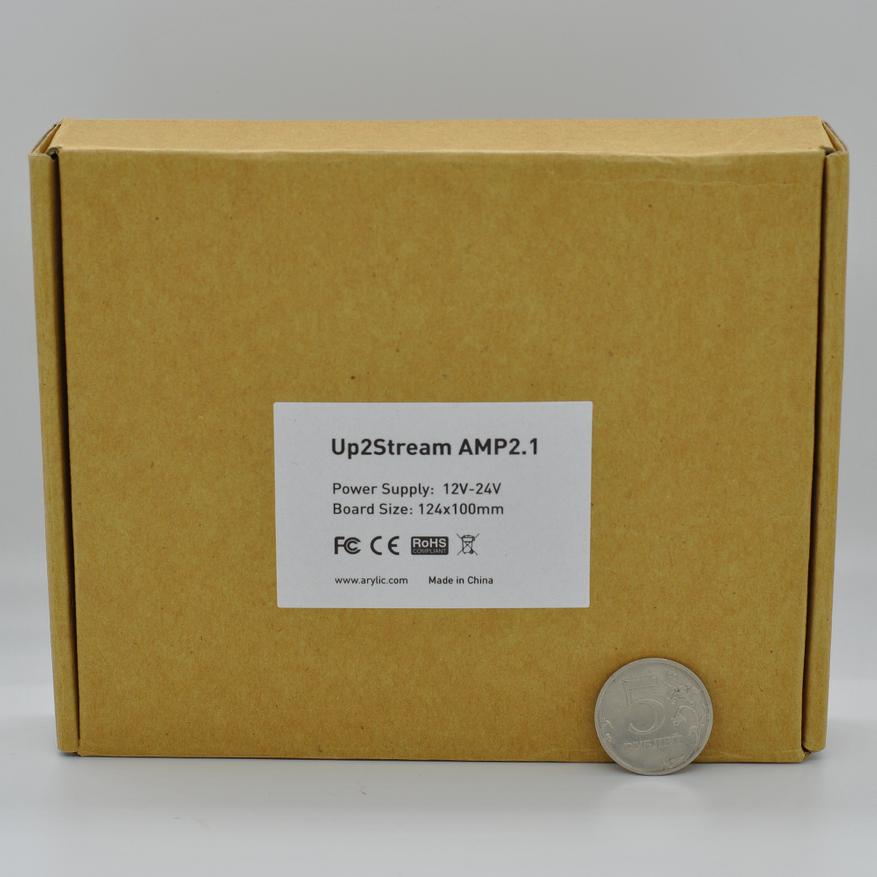

Упаковка — небольшая картонная коробка.  Сама плата в запаянном пакете с защитой от статики.

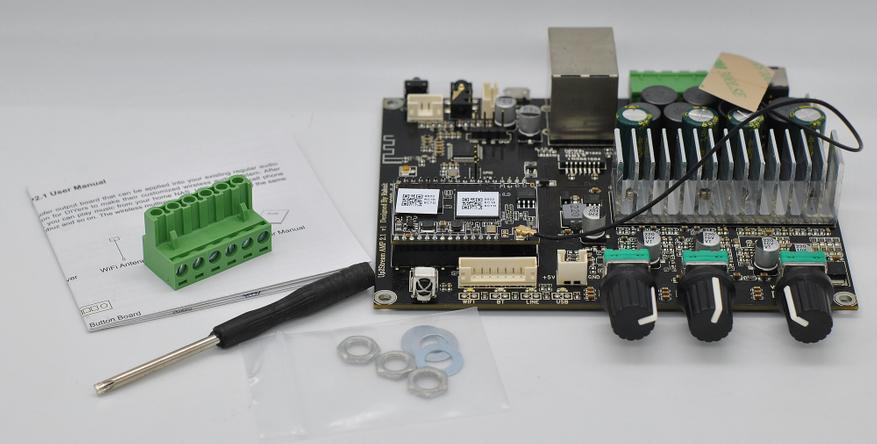

Комплект поставки Arylic AMP2.1:

  • Плата AMP2.1 с установленной антенной WiFi
  • Руководство пользователя на английском
  • Колодка для подключения акустики (клемма phoenix 6 контактов)
  • Гайки и шайбы для крепления регуляторов на корпус 3 шт.
  • Плоская мини отвертка

Внешний вид и особенности конструкции

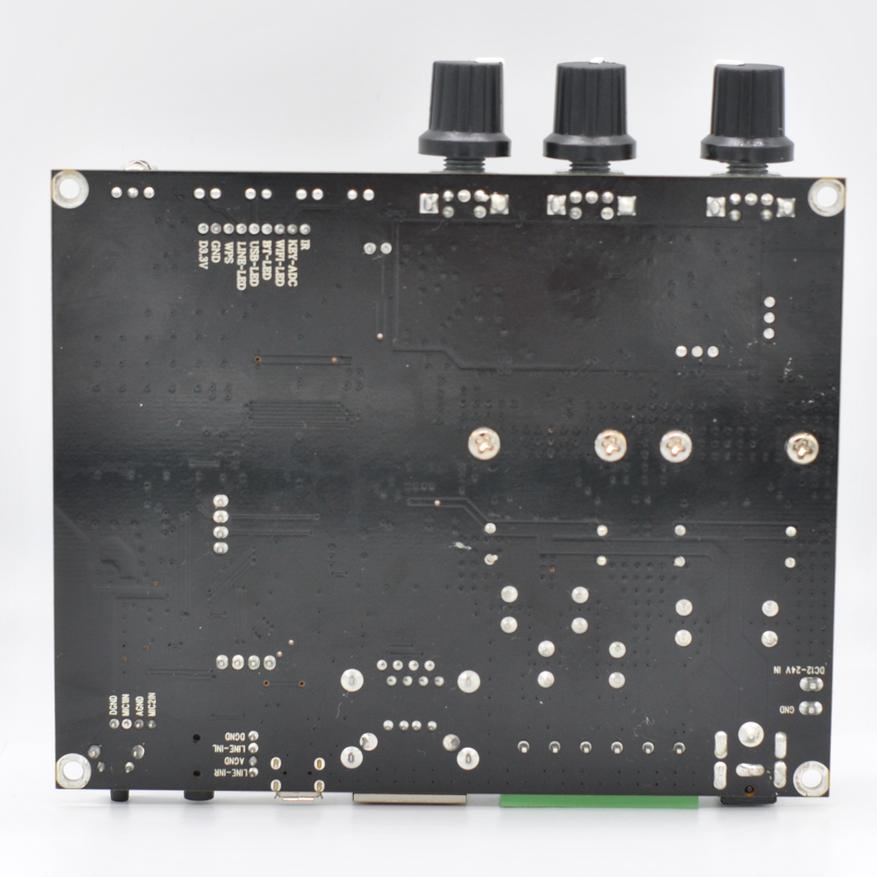

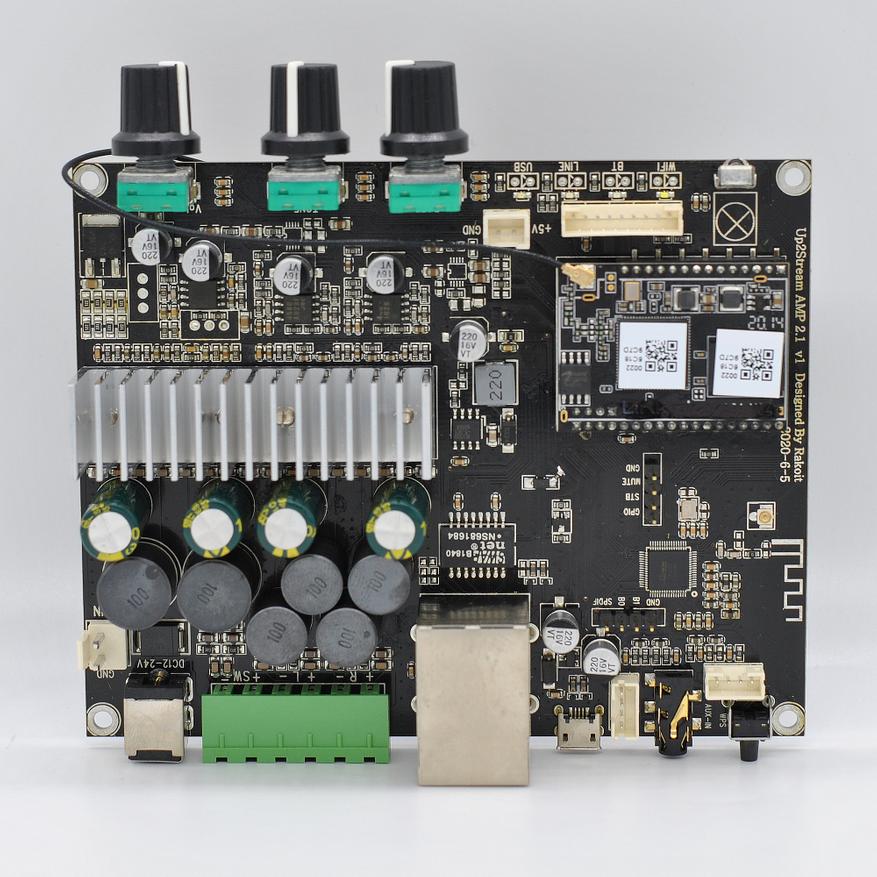

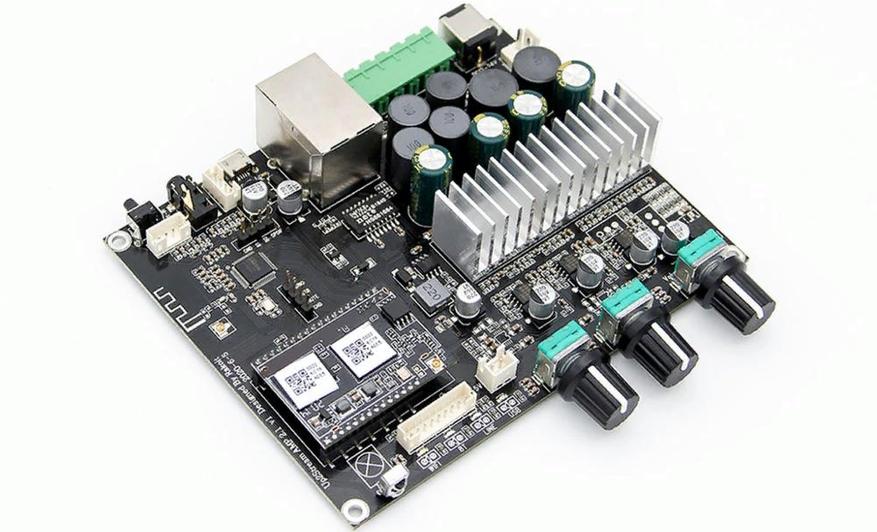

Плата с черной паяльной маской как обычно у Arylic, но достаточно крупная. Крепление на 4 винта М3. Вторым этажом установлен WiFi модуль на SoC MediaTek MT7688AN с антенной с площадкой для наклейки.

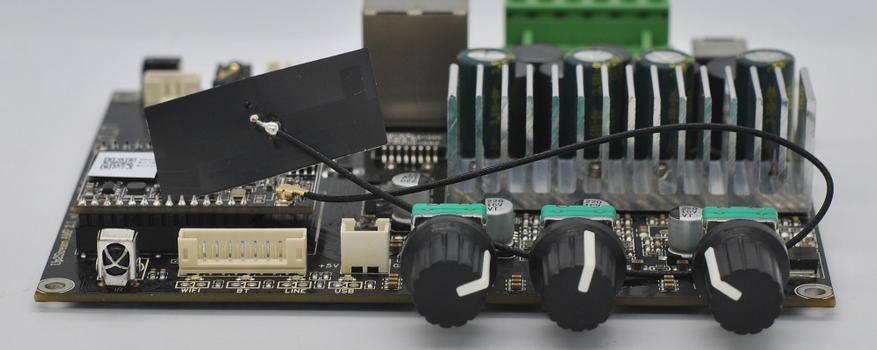

На плате установлены три многооборотных энкодера с рукоятками. Поворот озвучивается сигналом. С права на лево:

  • Ручка громкости: короткое нажатие для переключения входов (Wifi, BT, USB, Line in, USB)
  • Ручка среза сабвуферного выхода: долгое нажатие добавляет к начальному значению по 10 Гц. (Частота среза саб канала: 80-200 Гц)
  • Ручка уровня сабвуферного выхода.

Спереди так же светодиоды-индикаторы текущего режима работы, приемник для пульта ДУ и разъем 9 pin для выноса диодов и приемника с платы.

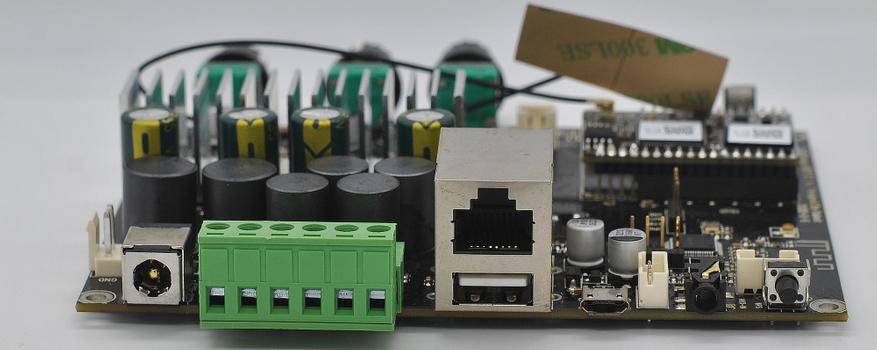

Сзади так же довольно много разъемов(с лева на право):

  • Разъем для питания 5,5х2,1 мм. Рядом есть для такого же назначения разъем 2 pin.
  • Колодка для подключения пассивной акустики 2.1
  • Сетевой разъем для подключения к роутеру
  • USB A для подключения носителей с музыкальными файлами (FLAC/MP3/AAC/AAC+/ALAC/APE/WAV)
  • Микро usb предназначен для работы платы в качестве внешней usb карты для ПК
  • Линейный вход на разъеме 3,5 мм и разъеме 4 pin
  • Кнопка включения (она же сбрасывает настройки WiFi).

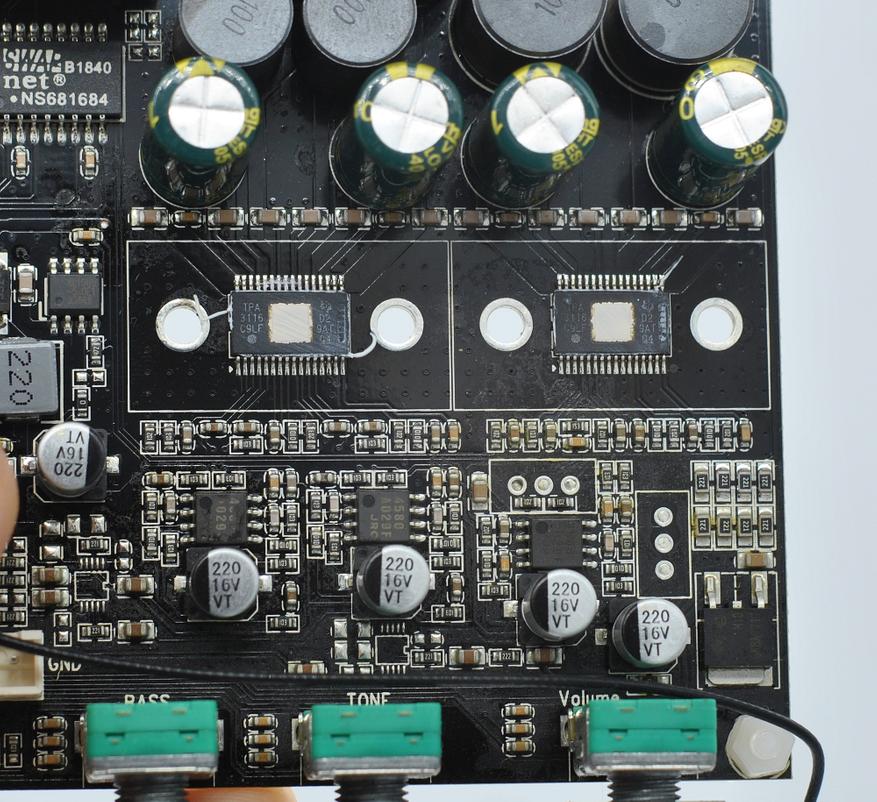

А что же у нас под радиатором? — Хотя, размер радиатора и диапазон питания как бы намекают. А там пара типовых TPA 3116D2. Одна микросхема работает на стерео канал, а вторая в мостовом режиме на сабвуферный канал.

Arylic, ну серьезно? Почему простецкая 3116? Плата стоит ощутимых денег, и там пара 3116 с известным и не малым уровнем искажений. Почему, например, не TPA3255 на саб и MERUS MA12070 на стерео каналы?

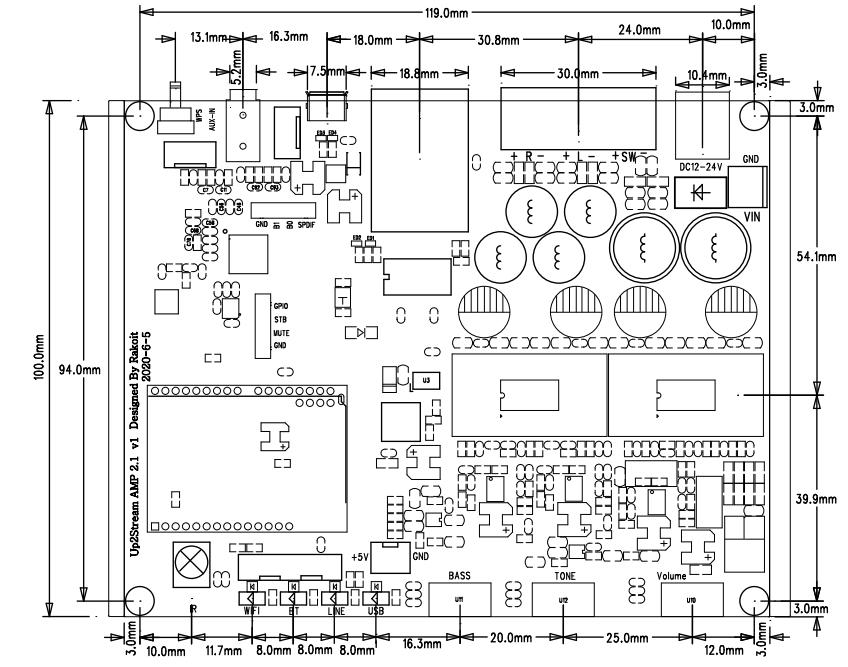

Если нужно будет разработать под плату собственный корпус (для фрезеровки или 3D печати), производитель выкладывает точный чертеж для каждой модели. Есть фирменный сборный акриловый корпус — простой, но дорогой.

Эксплуатация

Для полноценной работы платы необходимо подключение к домашней сети WiFi и наличие мобильного приложения.

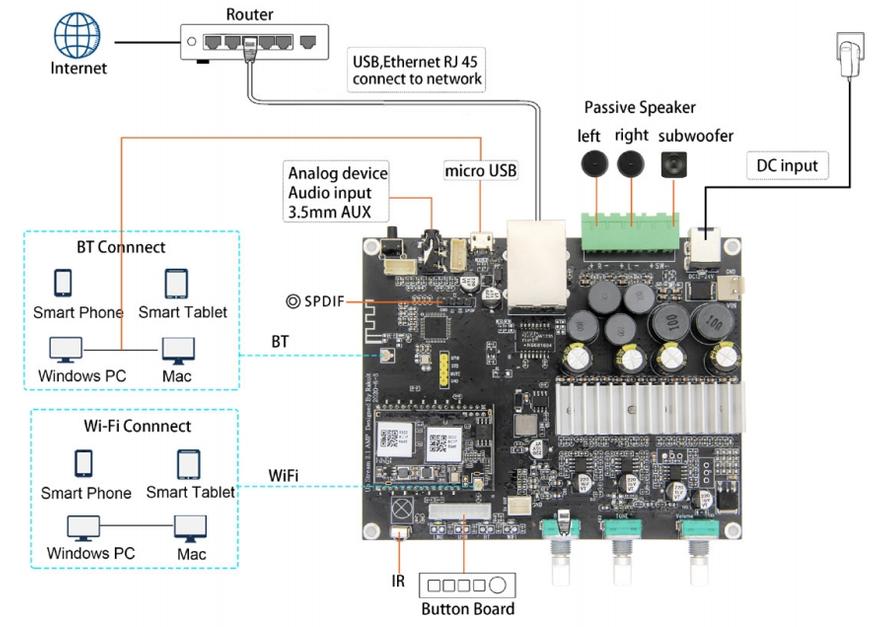

Все подключения вполне описываются этой диаграммой. Ах нет, не все, есть еще SPDIF вход для внешнего цифрового сигнала. Нет линейного выхода, только на акустику, как плеер, эту плату не применишь.

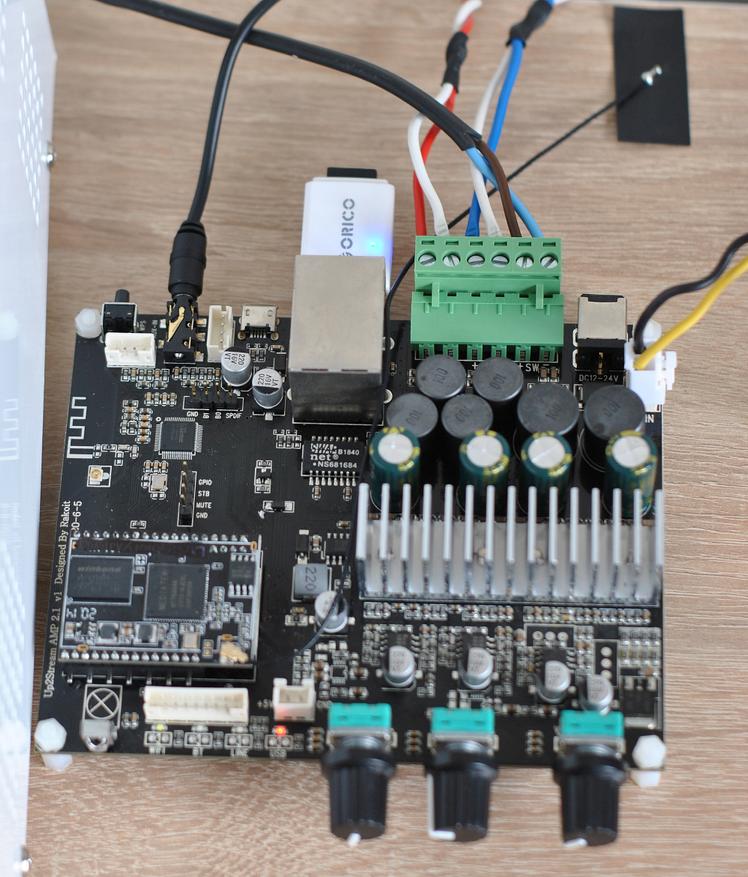

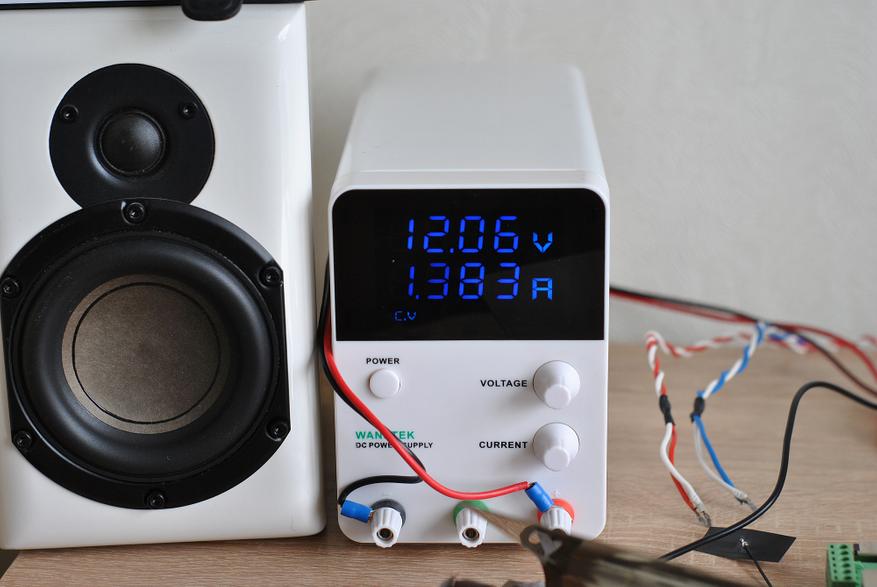

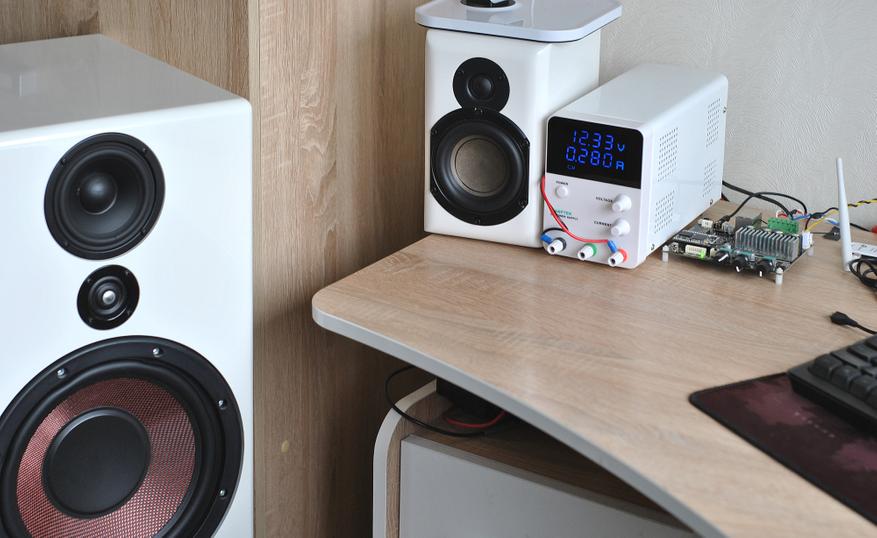

Я подключил Arylic AMP2.1 от регулируемого блока питания (в данном случае 30 В 10 А Wanptek GPS3010D). Работает плата от 6 до 25 В. Потребление от сети в ждущем режиме 1,5 Вт.

На стерео канал подключил свои настольные мини мониторы, а вместо пассивного сабвуфера подключил одну напольную колонку с НЧ динамиком 10".

И таки да, опора в звуке появилась, стол и внутренности стали вибрировать. Но в выходе стерео пары есть ФНЧ на 200 Гц, без сабвуферного канала баса не будет.

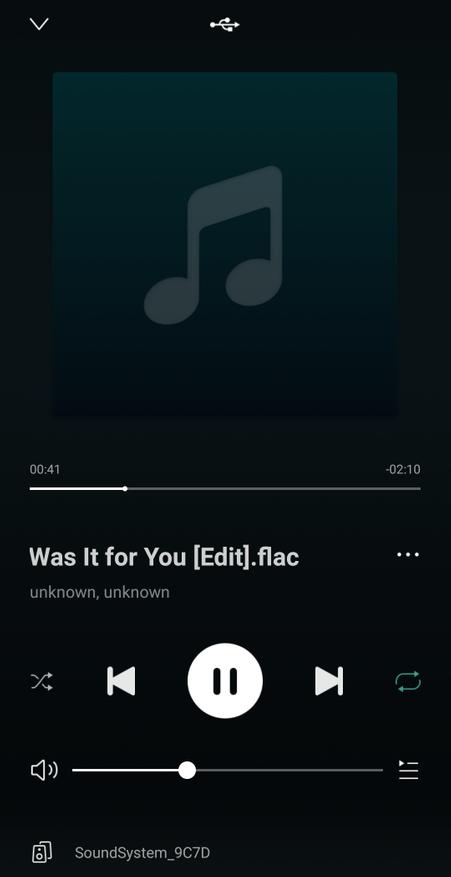

Удобно, что на борту есть плеер аудиофайлов с внешних носителей по USB A. Носители до 64 Гб и 1000 файлов.

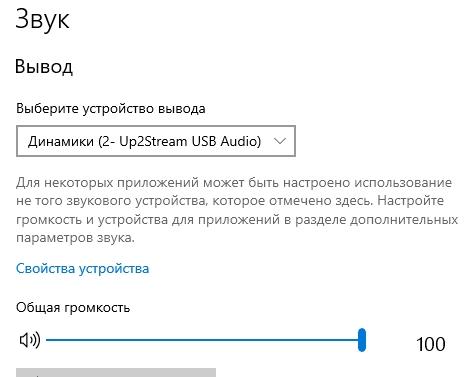

У AMP2.1 есть возможность работать как USB DAC, по сути — внешняя звуковая карта (параметры только 44.1KHz/16bits). В win 10 драйверов устанавливать не нужно. Нужен только кабель micro usb с возможностью передачи данных и ПК.

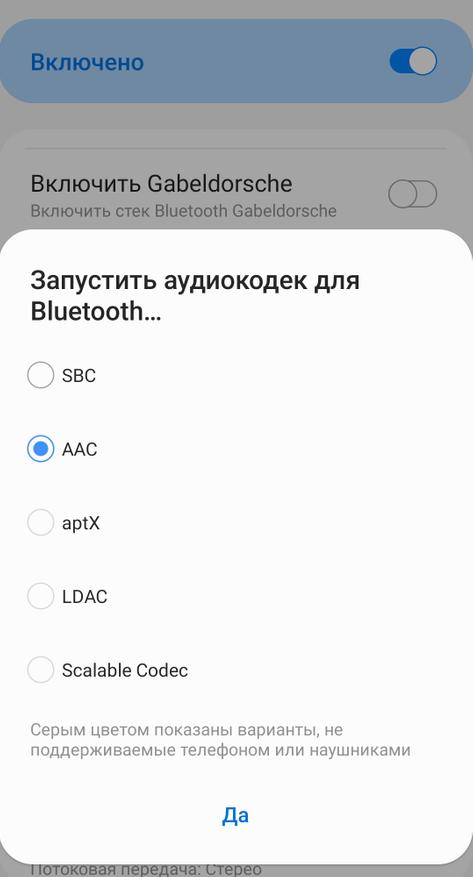

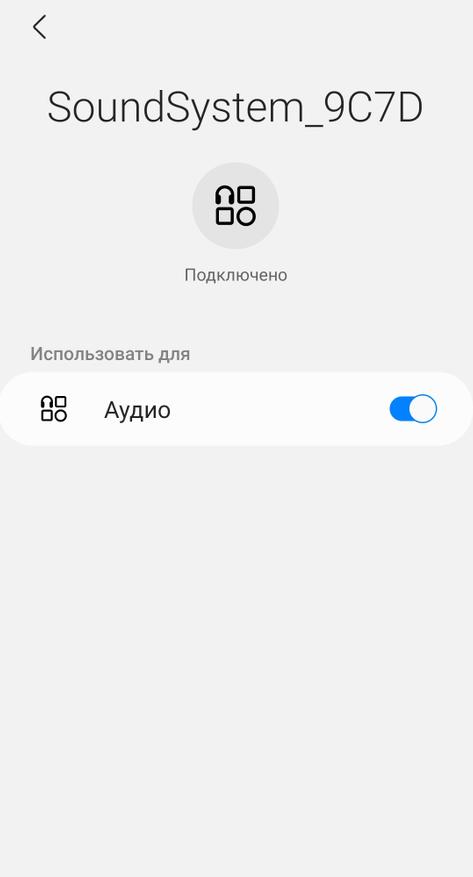

Помимо стриминговых сервисов по WiFi, имеется Bluetooth 5.0. Кодеки SBC или AAC.

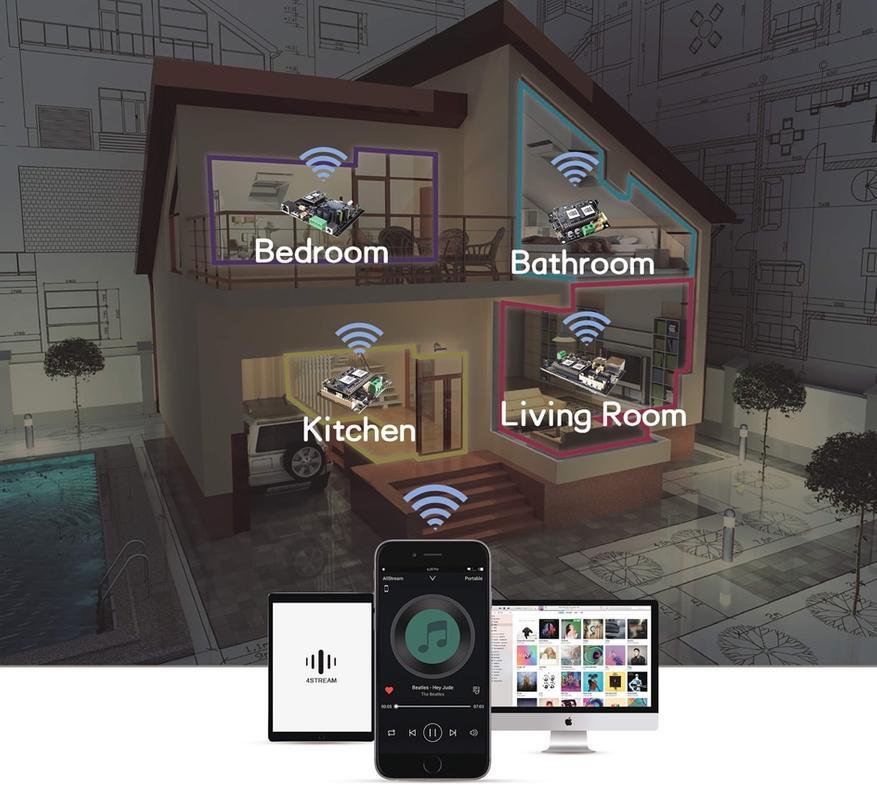

У платы есть интересная особенность -  функция мультирум. Для реализации нужны дополнительные платы/устройства Arylic, но управляться они будут синхронно с мобильного приложения.

Замер мощности усилителя

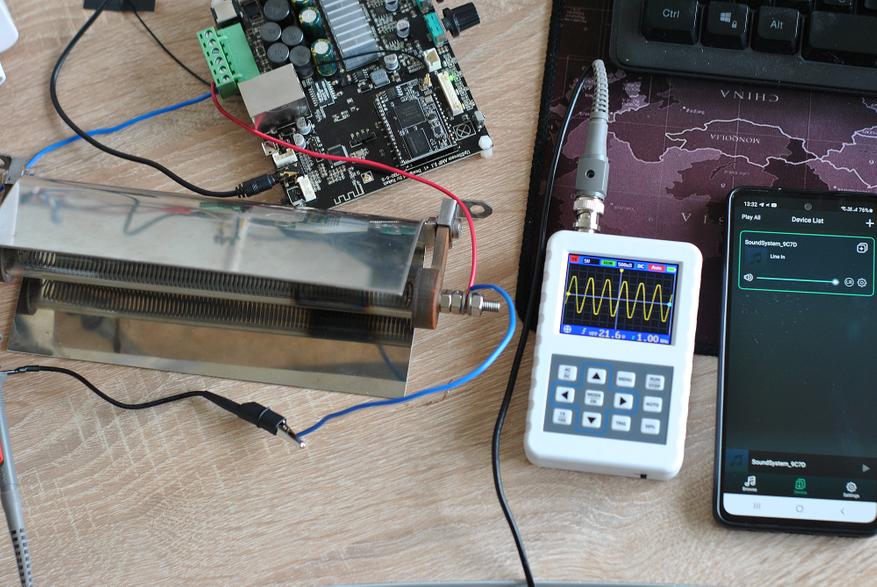

Примерно оценим мощность отдаваемую усилителем на нагрузку по всем каналам.

Для этого нам понадобится:

  • Регулируемый блок питания
  • Осциллограф (простой FNIRSI-2031H)
  • Нагрузка (у меня спираль 4,5 Ом 300 Вт)
  • Генератор (звуковая карта)

На линейный вход усилителя подаем синусоидальный сигнал 1 кГц и 100 Гц с Vpp 1 В, с нагрузки снимаем показания напряжения и путем нехитрых вычислений по одной формуле получаем значения.  Измерять будем на типовых значениях напряжения 12 и 24 В, для этих напряжений много вариантов покупных блоков питания. Результаты в таблице ниже.

Один стерео канал (1 кГц 4,5 Ом):

Напряжение, ВПотребляемая мощность от блока питания, ВтОтдаваемая мощность на нагрузку, ВтКПД, %
1216,6812,9678
2428,8820,0569

Сабвуферный канал (100 Гц 4,5 Ом):

Напряжение, ВПотребляемая мощность от блока питания, ВтОтдаваемая мощность на нагрузку, ВтКПД, %
1218,4113,4473
2466,46191

Мощности не много для такой большой и суровой платы, да и искажения на максимальных значениях мощности около 0,35%.

Мобильное приложение

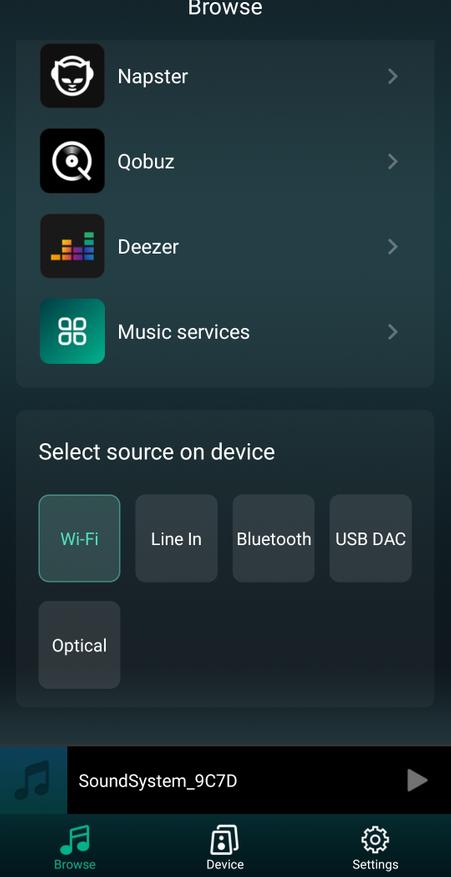

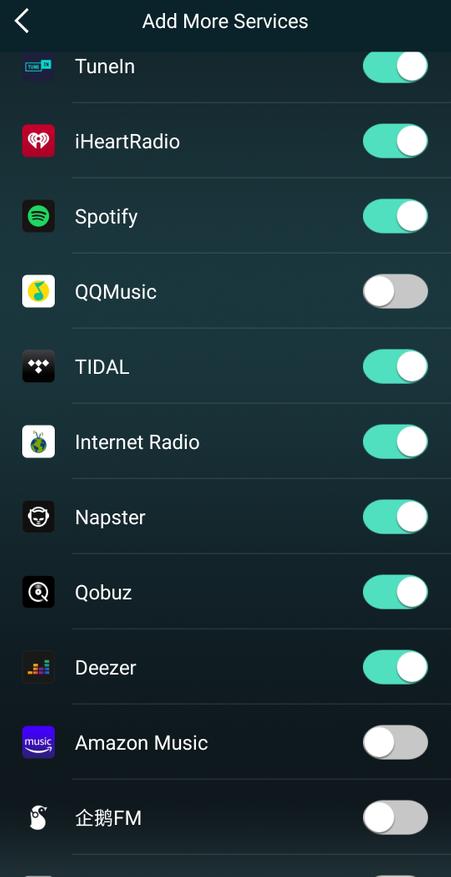

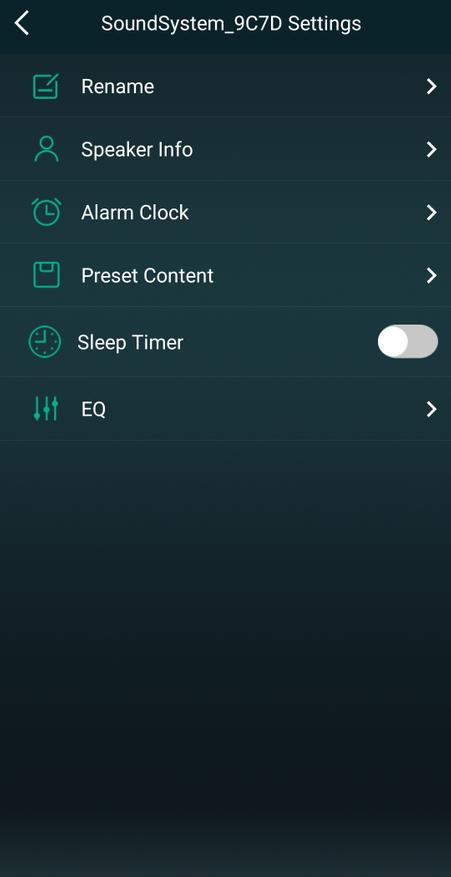

Arylic использует мобильное приложение 4STREAM (есть и для iOS) для расширенных настроек устройства и управления стриминговыми сервисами.

Плюсы мобильного приложения:

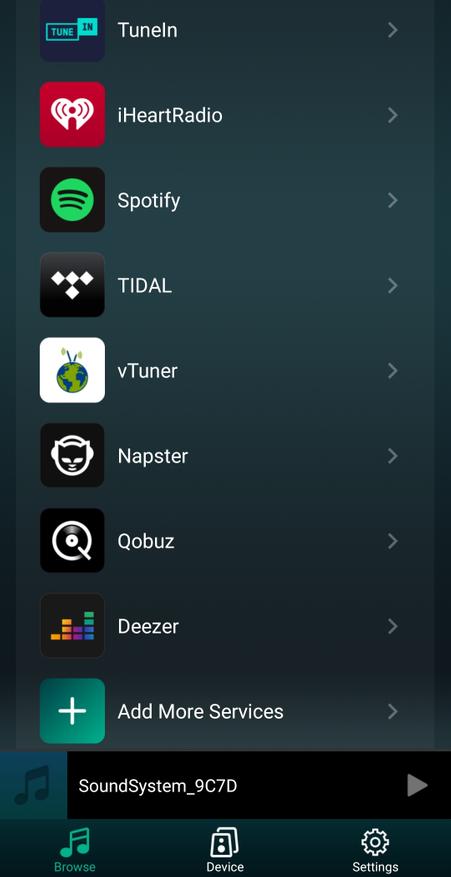

  • Поддержка основных стриминговых сервисов

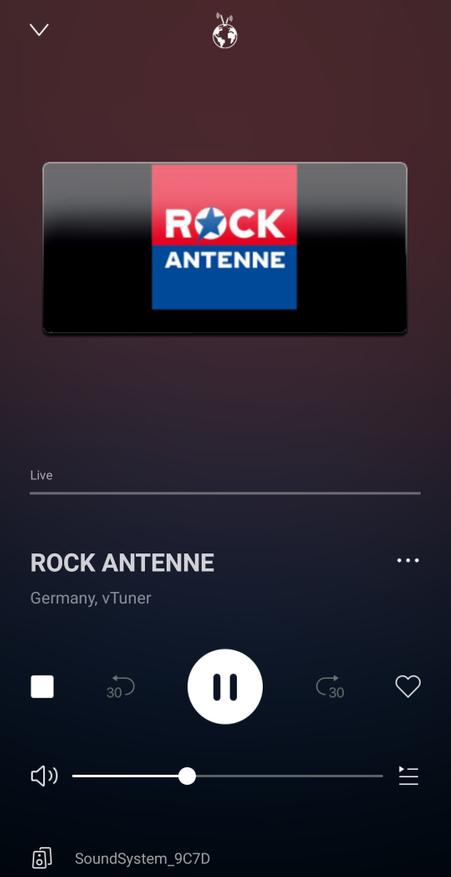

  • Огромный выбор интернет радио

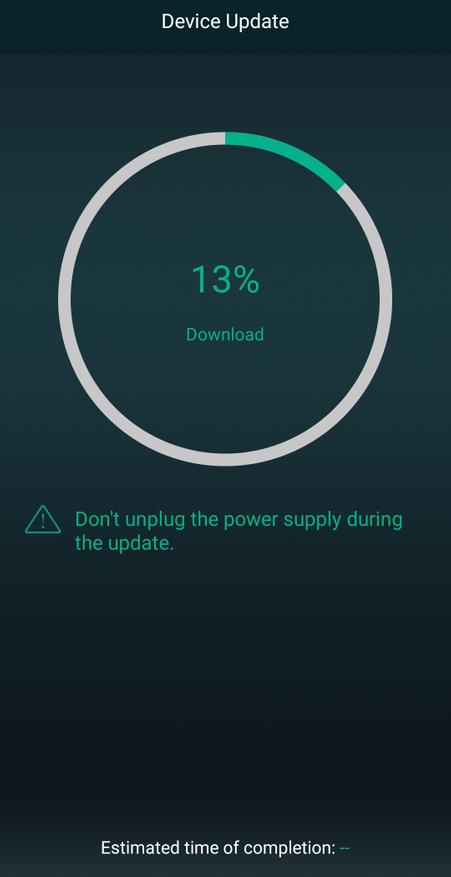

  • Обновление прошивок устройства по WiFi
  • Работа с плейлистами и файлами

Минусы:

  • Русского языка нет

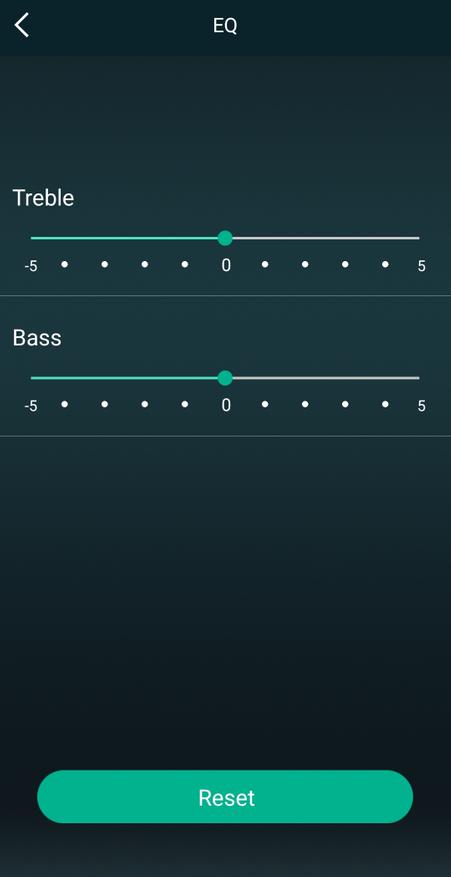

  • Всего двухполосной эквалайзер

Заключение

Arylic Up2Stream AMP2.1 — хороший выбор для DIY проекта мини системы трифоника (стерео + пассивный сабвуфер). Изюминка платы — большой выбор источника сигнала и, конечно же, стриминговые сервисы и интернет радио.  Трифоник — удобное и компактное решение для типовой комнаты. Основная стерео пара получается небольшого размера, а пассивный сабвуфер можно разместить в удобном месте, так как низкие частоты плохо локализуются ухом. С платы можно удобно настроить срез и уровень сигнала.  Из минусов отмечу — использование уже мало актуальной микросхемы усилителя класса D TPA3116.

Купить тут

Есть быстрая доставка со склада в РФ.

Спасибо за внимание. Удачных покупок!

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Для связи bdos@rambler.ru

11 комментариев

D
олько 44.1KHz/16bits

-это какой-то позор ©
spdif-in тоже такой сигнал понимает?
bdos
это какой-то позор

Ну так то это не ЦАП, а стриминговый усилитель
N
-это какой-то позор ©

позор за это 9000р отдать
C
оно-то вроде и ничего, но 200 Гц обрезной фильтр в стереопаре? высоковато, очень даже высоко, я бы сказал… и оно ж не отключаемое, да?
а в сабовом канале фильтра есть?
bdos
высоковато, очень даже высоко

Там плавный довольно спад 12 дБ/окт
и оно ж не отключаемое, да?

Нет не отключается
а в сабовом канале фильтра есть?

ФВЧ с хорошей крутизной
Последний раз редактировалось
m
Там оба фильтра настраиваются, и функции ручек не совсем такие, как описано, просто автор поленился хотя бы прочитать инструкцию, не говоря уже о том, чтобы вдумчиво эти ручки покрутить и понажимать.
104780878427621060684@google
используемый ЦАП хоть как-то понятен?
bdos
Нет, но что то простое
C
во всех этих класс-Д поделиях хочется спросить: а зачем ставить ЦАП, а потом снова загонять аналоговый сигнал в _импульсный_ усилитель? может, стОит применять усилки с уже цифровым входом? ну будет на 10 баксов дороже поделие…
bdos
Я этот вопрос поднимал в обзоре. КМК TPA3116 уже пора забыть, появилось много интересных усилителей класса Д с входом по I2S.
