Комплект контроля за температурой в доме InkBird: IBS-M1, TH1 mini, TH1 и TH1 Plus

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Комфортный дом и бытовая техника

Я думаю многие знакомы с продукцией InkBird, которая представлена на рынке температурными датчиками, приспособлениями для жарки, различными регуляторами и прочей около домашней атрибутикой. Но не так давно InkBird решили представить свой Hub, который смог связать многие устройства в одно приложения для удобного контроля и мониторинга. Поэтому в сегодняшнем обзоре мы рассмотрим WiFi шлюз INKBIRD IBS-M1 и подключим к нему температурные датчики IBS-TH1 Plus, IBS-TH1 и IBS-TH1 Mini.

Так как основой комплекта контроля за температурой в доме является Hub IBS-M1, то логично было бы начать с него. INKBIRD IBS-M1 позволяет объединить другие устройства производителя в едином приложении, так как до этого единой системы предусмотрено не было.

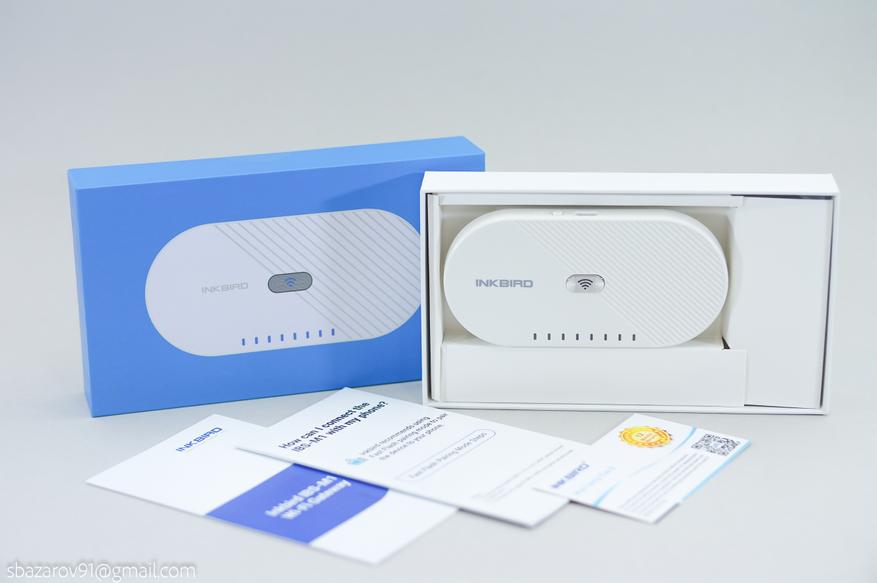

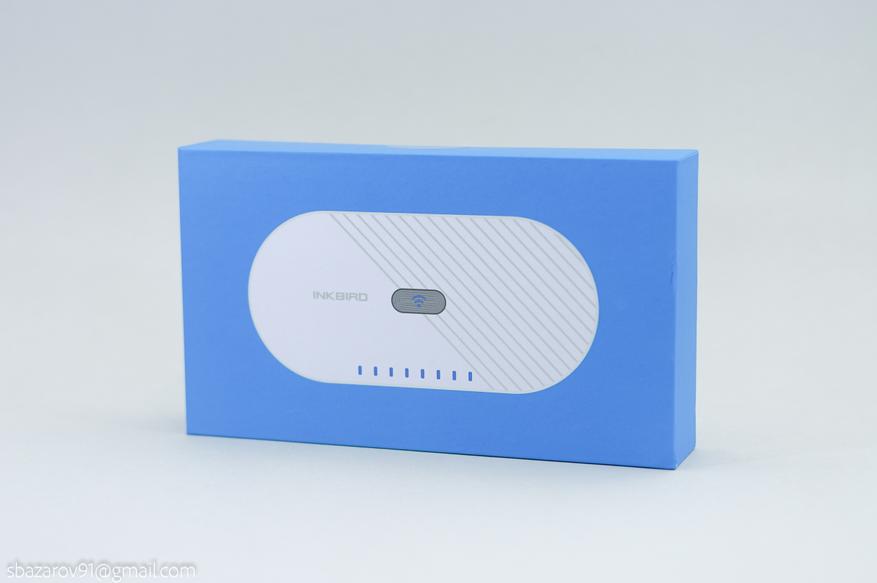

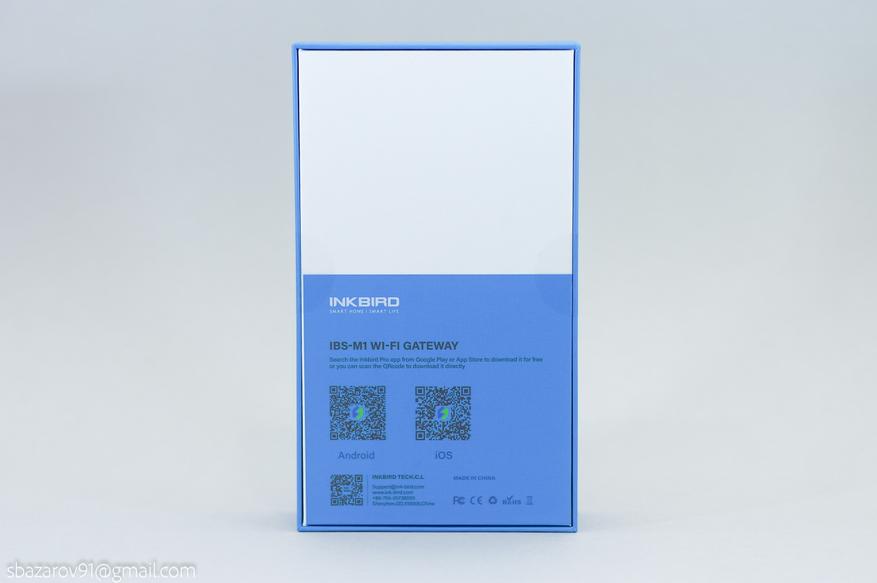

Заводская упаковка с изображением самого хаба. На обороте ссылки для скачивания приложения Inkbird Pro.

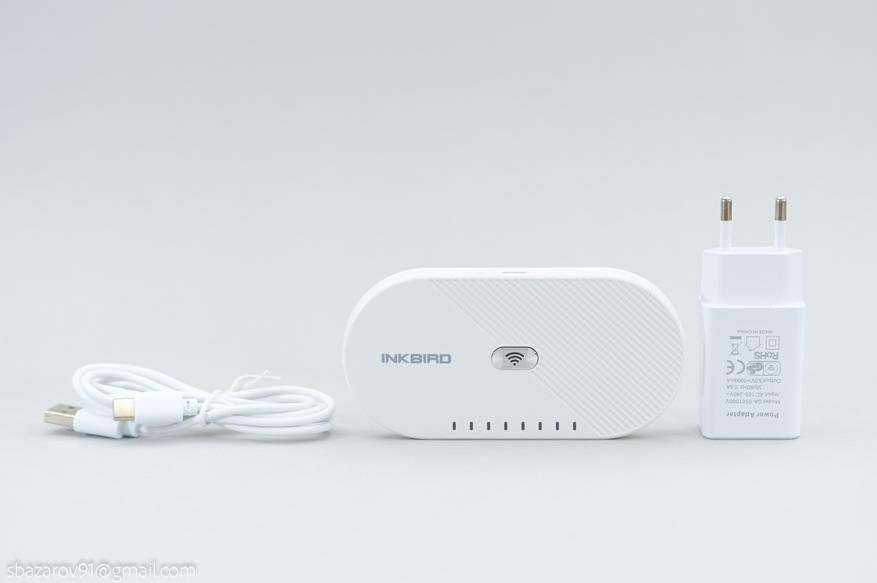

Комплектация:

  • хаб IBS-M1
  • зарядное устройство
  • питающий провод
  • инструкция
  • гарантийный талон

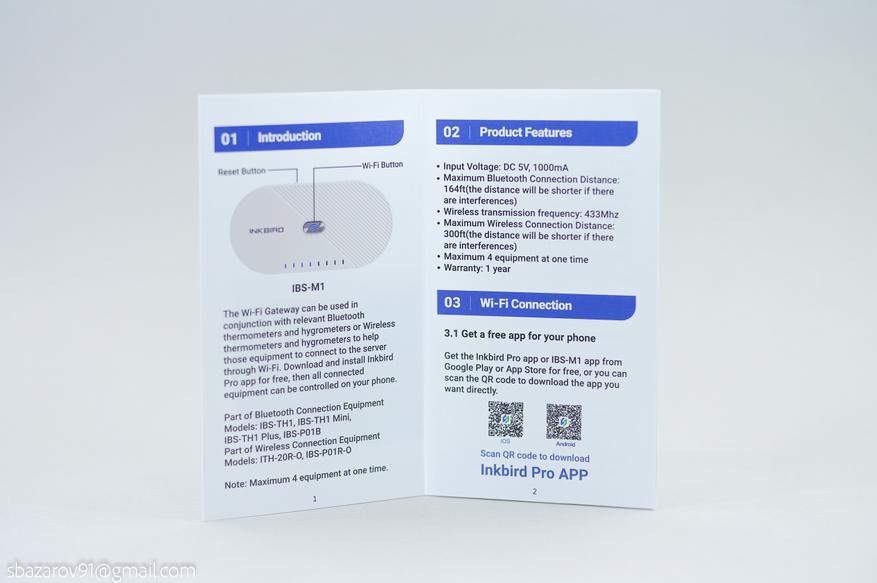

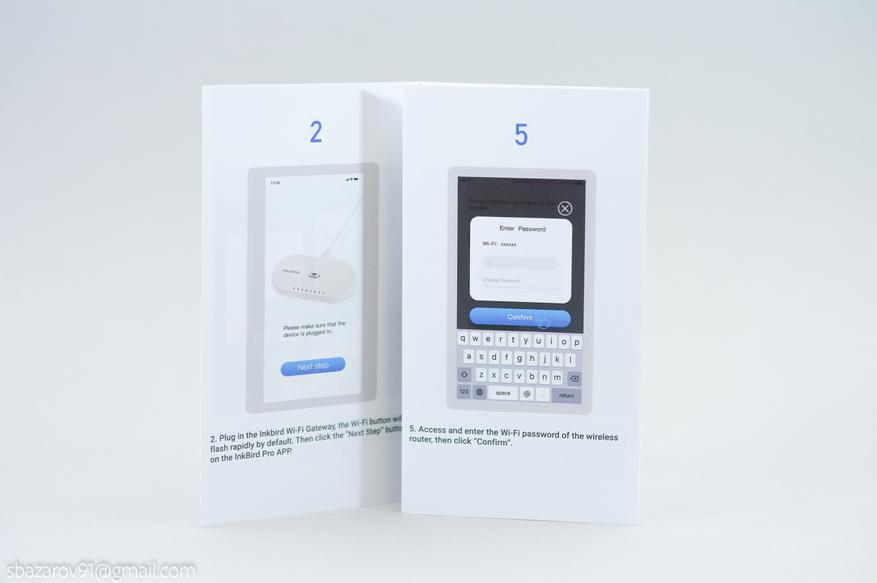

Инструкция англоязычная, элементарная.

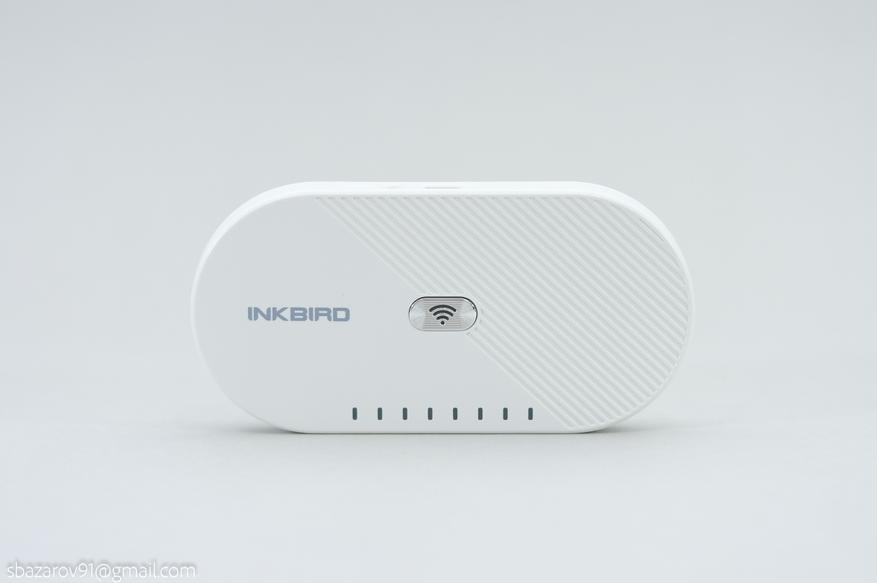

Хаб Inkbird представляет собой небольшой пластиковый корпус в виде овала. При беглом взгляде есть намеки на роутер из-за обилия индикационных окошек в нижней части и символа WiFi по центру.

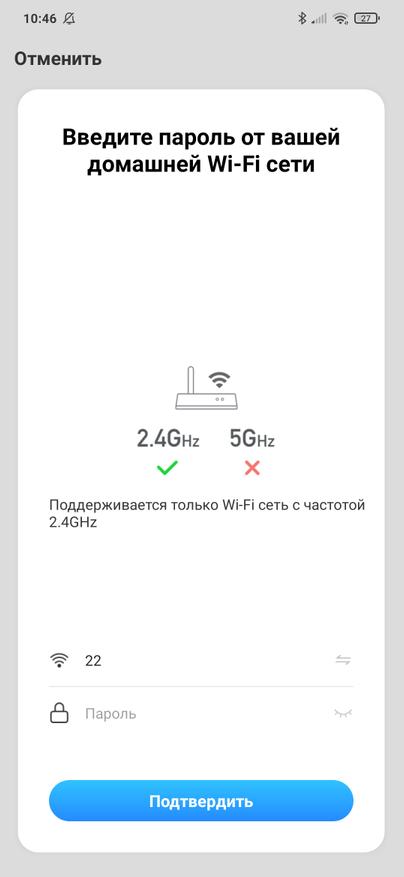

Размеры хаба достаточно компактные — 120*60*15мм, для питания достаточно подать 5V0.5A. Работа WiFi модуля предусмотрена только на частоте 2.4GHz, так что учтите это при подключении к роутеру.

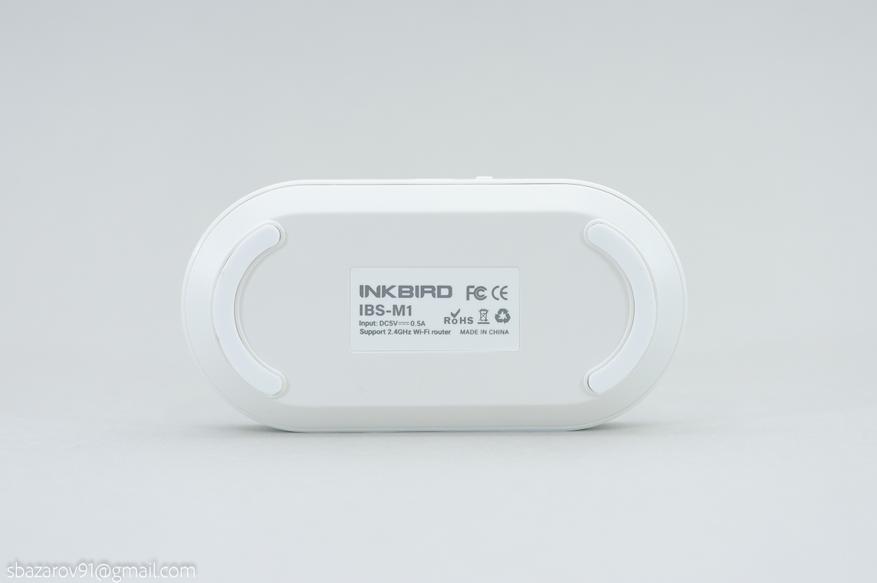

В нижней части имеют прорезиненные вставки для уменьшения скольжения на рабочей поверхности. Здесь же расположена краткая информация об устройстве.

Органов управления два, верхний символ WiFi для поиска устройств по близости и кнопка сброса на задней части. Рядом с последней кнопкой имеется современный разъем typeC для питания хаба.

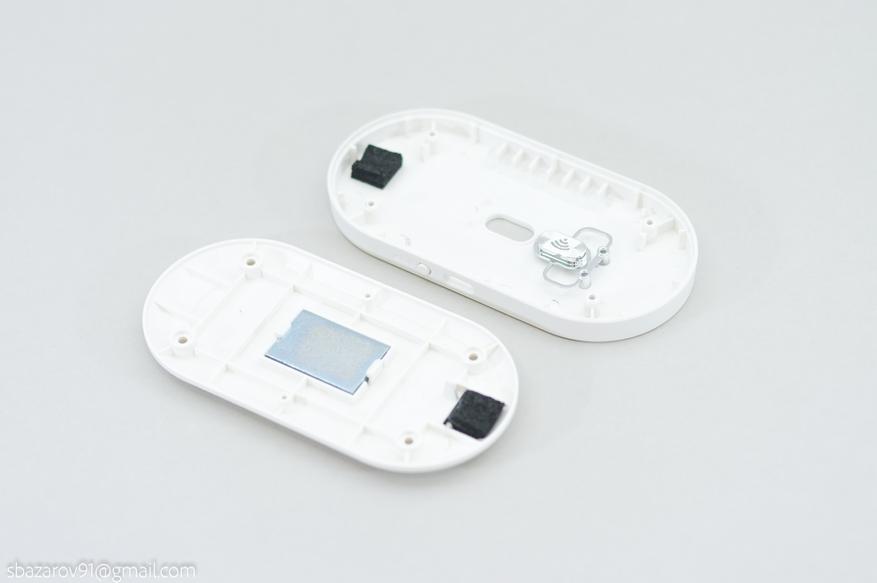

Разборка достаточно элементарная, поэтому знакомимся с внутренним миром. Для утяжеления хаба предусмотрена металлическая пластина в нижней части. При этом сам хаб весит всего — 63гр.

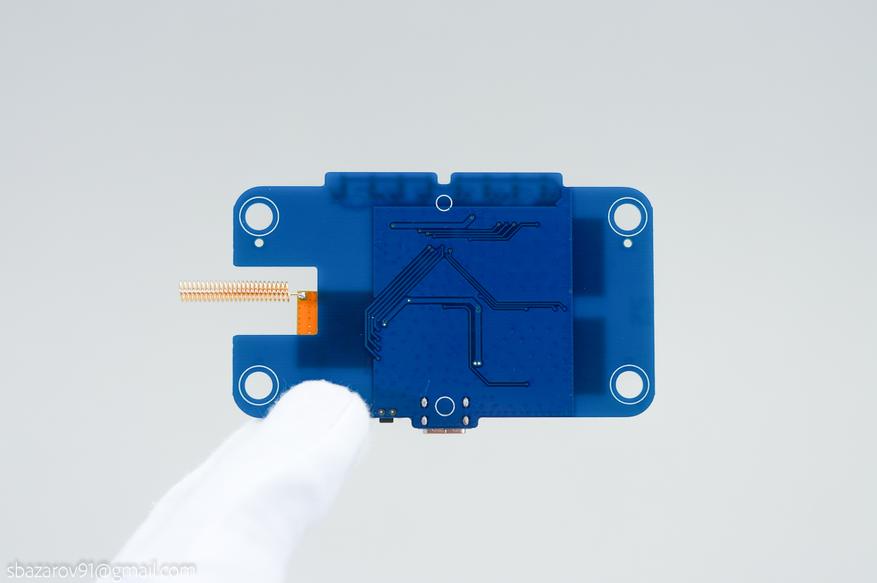

Основная плата имеет не самую плотную компоновку, чистую пайку, выносную антенну BT и несколько основных микросхем:

  • TYWE3S — модуль Wi-Fi Tuya
  • 17-33 — 1A Линейный регулятор
  • PHY6202 — BLE SoC ARM® Cortex™- M0 32-bit processor
  • HC32L136K8 — Контроллер

Благодаря TYWE3S можно подключить данный хаб в систему tuya и, следовательно, заиметь голосовое управление от Алисы. Но так как проверить нечем, это просто предположение.

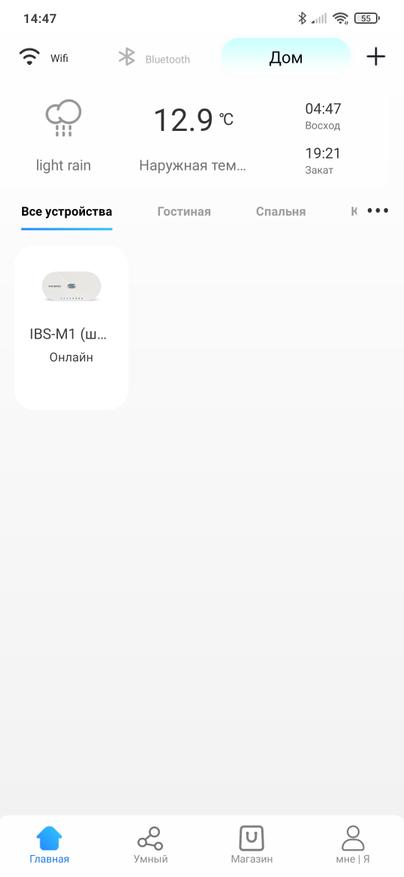

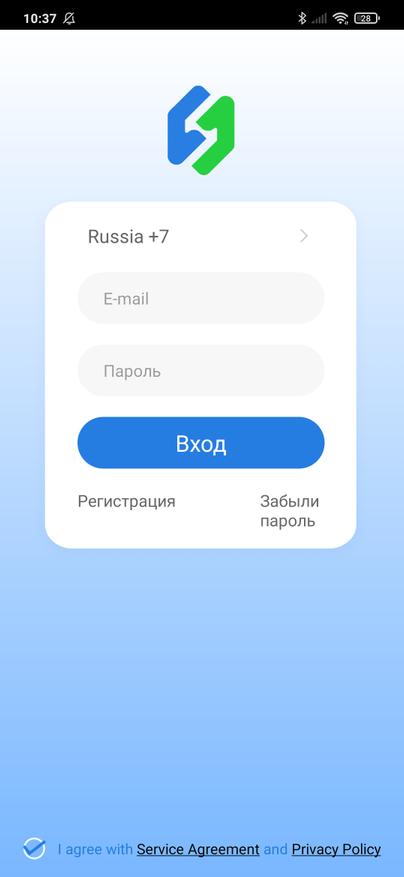

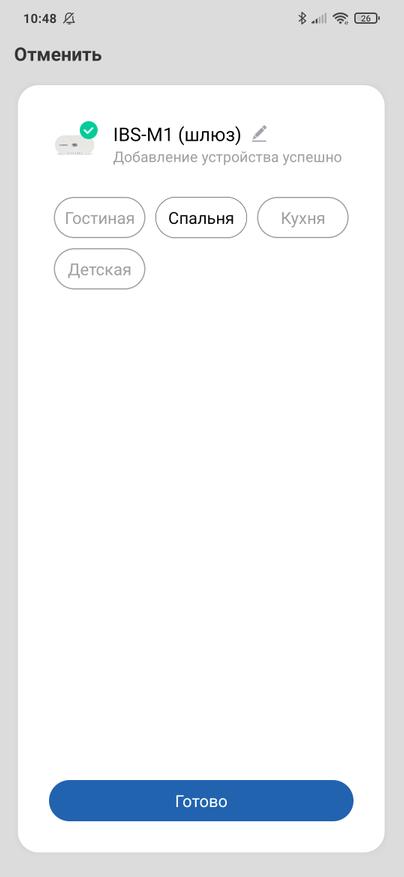

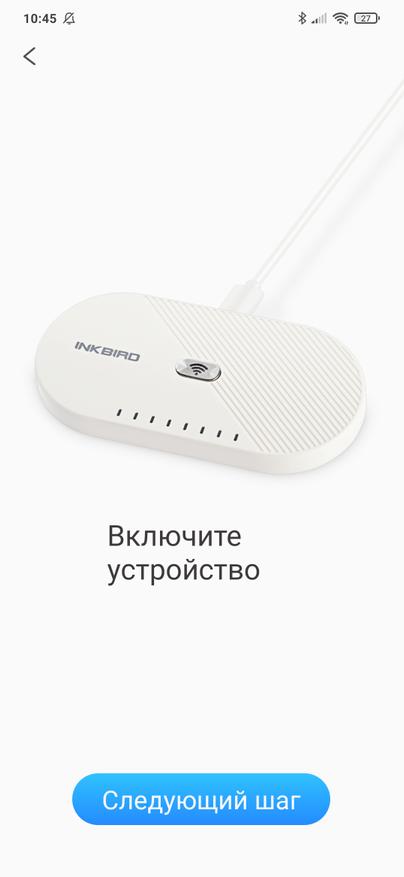

Как было сказано в самом начале, для работы и управления хабом необходимо скачать приложение Inkbird Pro. Далее выполнить простую авторизацию и добавить сам хаб. После чего можно дать ему название, определить комнату его нахождения.

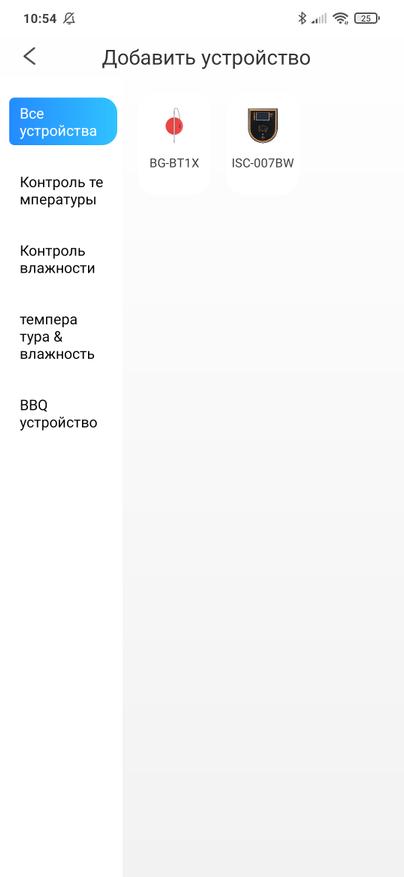

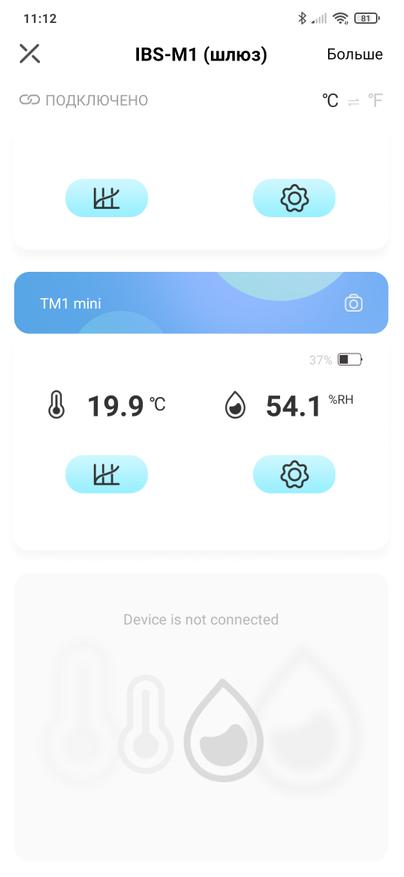

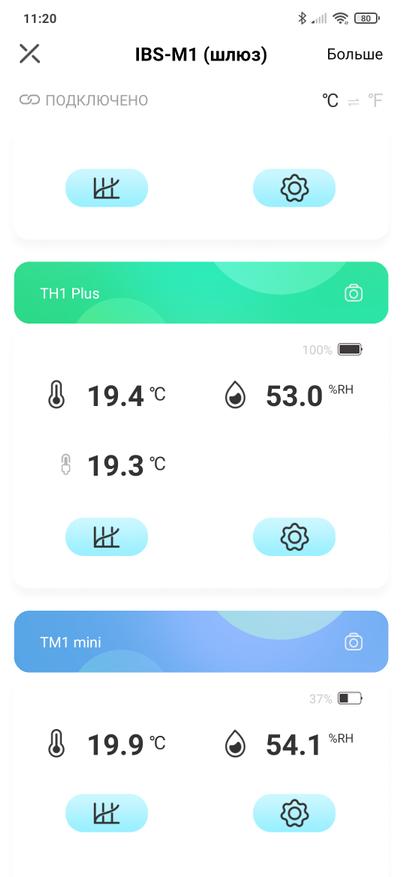

Поиск устройств происходит мгновенно, причем на автоматическом уровне. Максимальное количество подключенных устройств — 4шт, хотя светодиодов на передней панели — 8 (видимо сделано с заделом на будущие обновления).

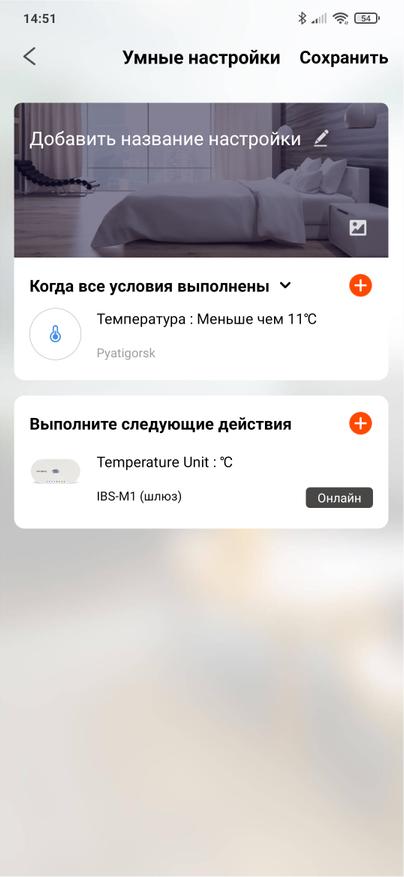

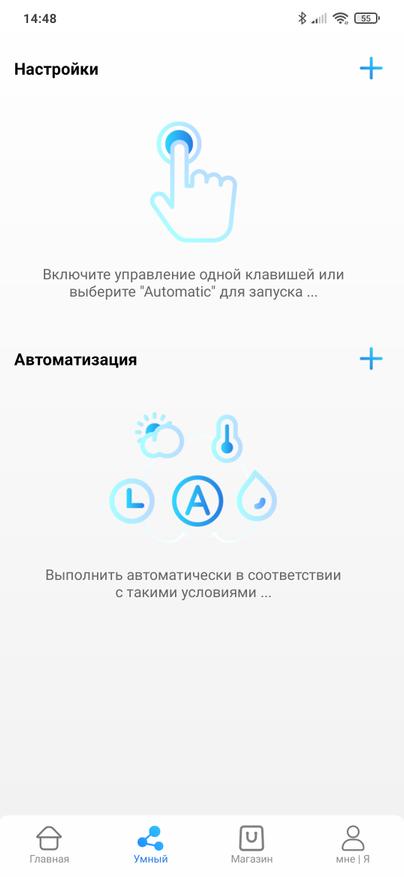

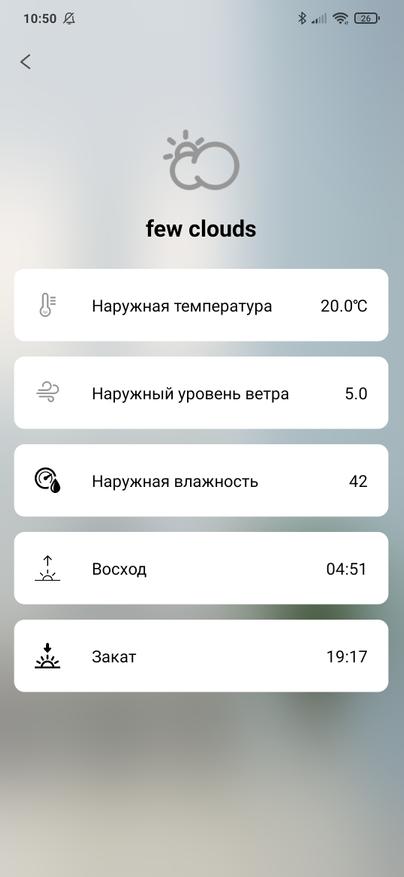

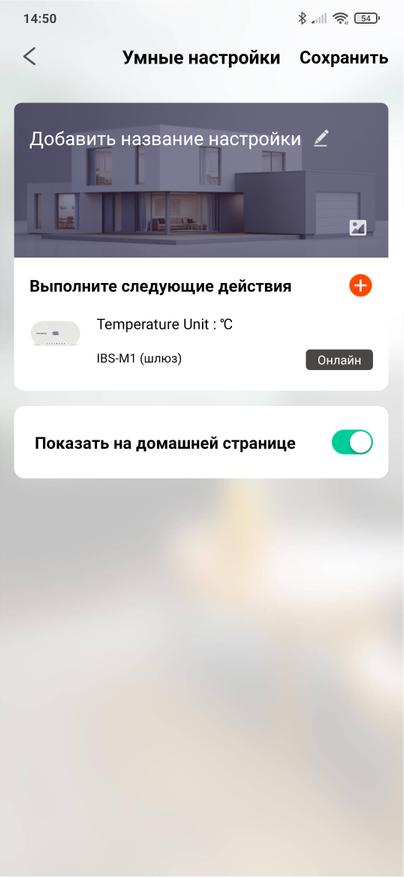

Дополнительно хаб умеет создавать сценарии и следовать им.

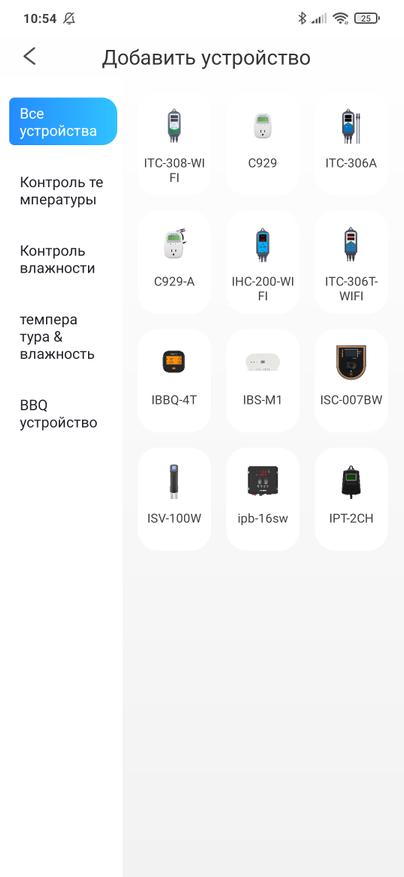

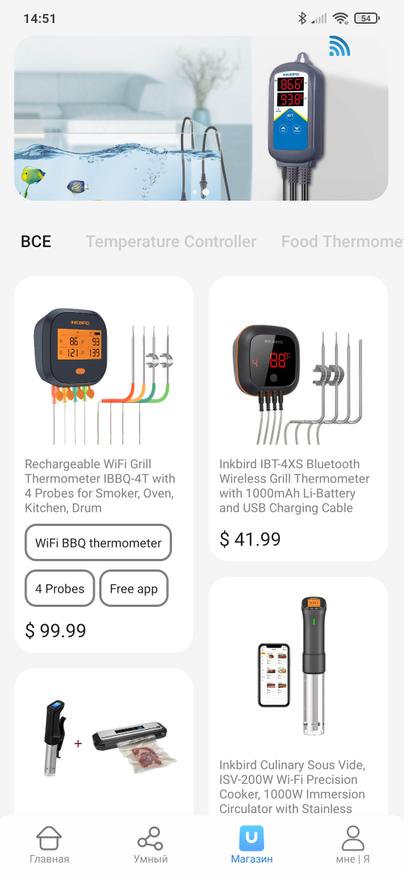

Или перейти в магазин Inkbird прямо из приложения для покупки дополнительных устройств. Кстати, полный перечень датчиков и устройств, которые работать с хабом: IBS-TH1, IBS-TH1 Mini, IBS-TH1 Plus, IBS-P01B, ITH-20R-O, IBS-P01R-O.

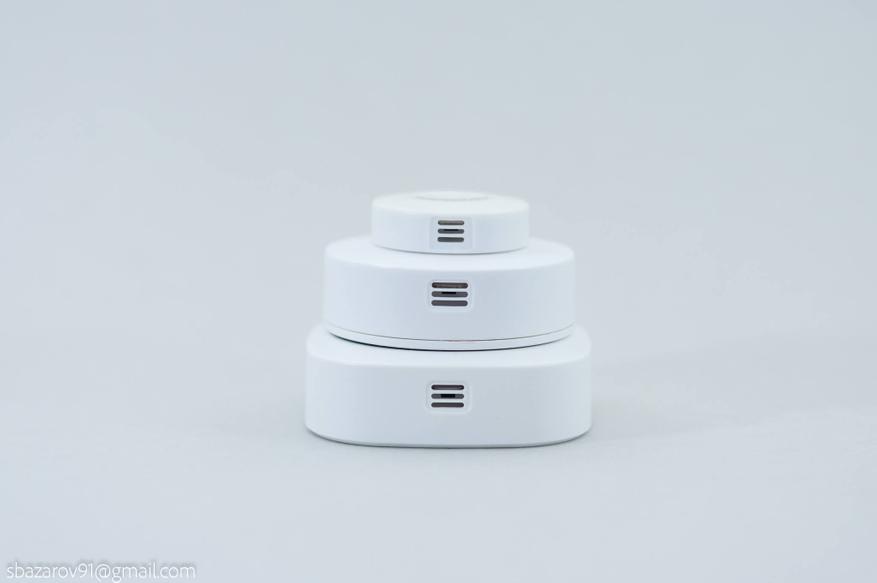

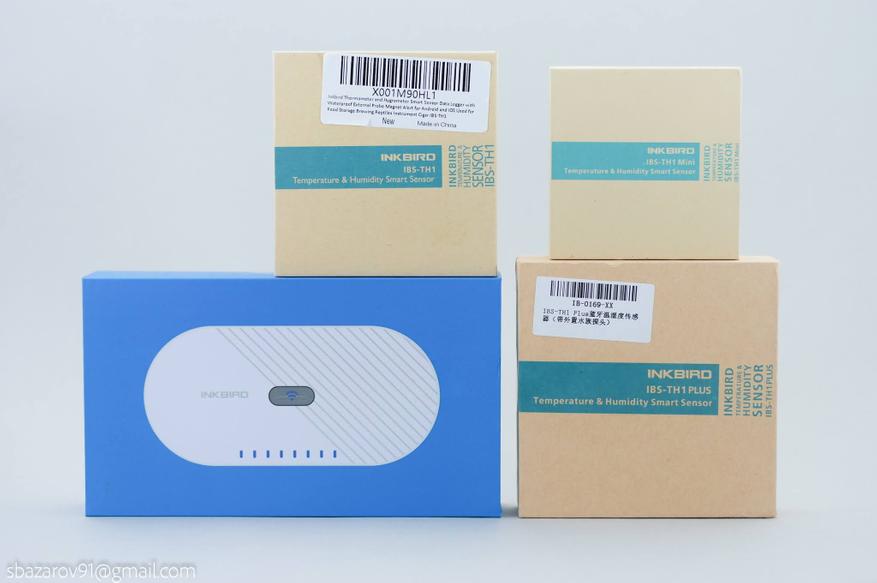

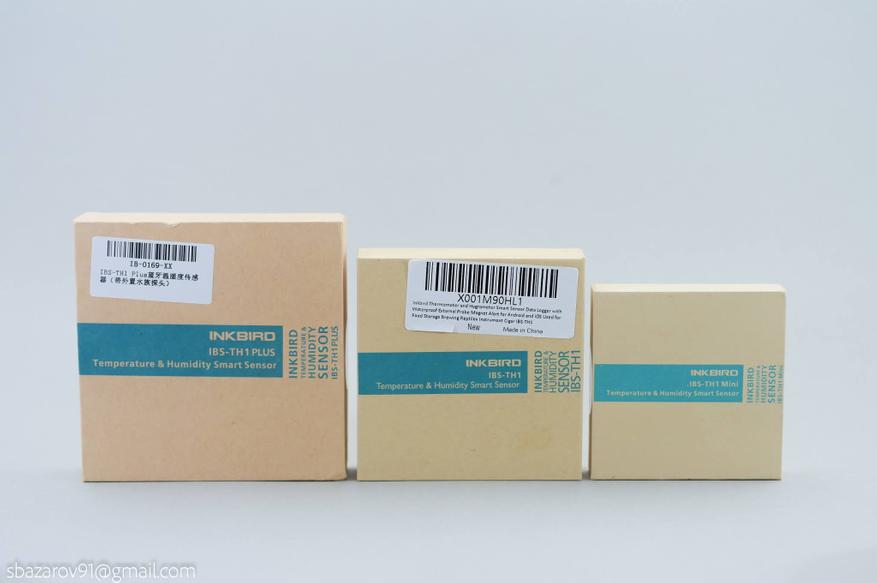

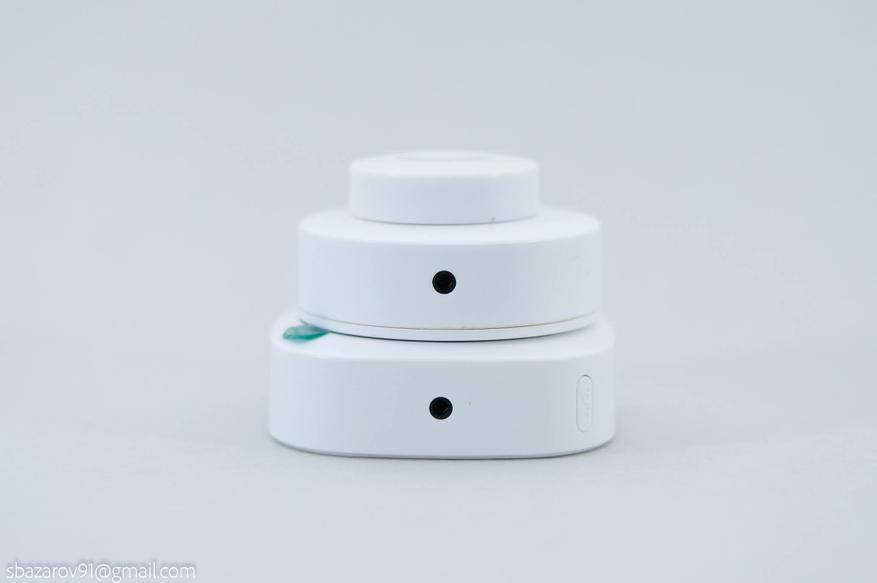

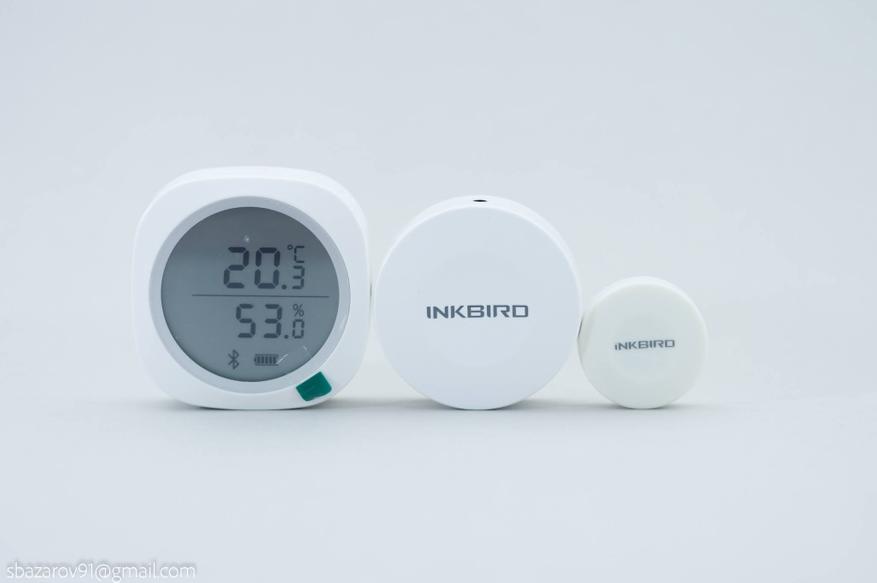

У меня в наличии имеются 3 температурных датчика IBS-TH1, IBS-TH1 Mini, IBS-TH1 Plus, которые отличаются между собой размерами и экраном в версии Plus. Протокол передачи данных BT. Так как по сути это одна линейка датчиков, то естественно заводская упаковка будет ± идентичная.

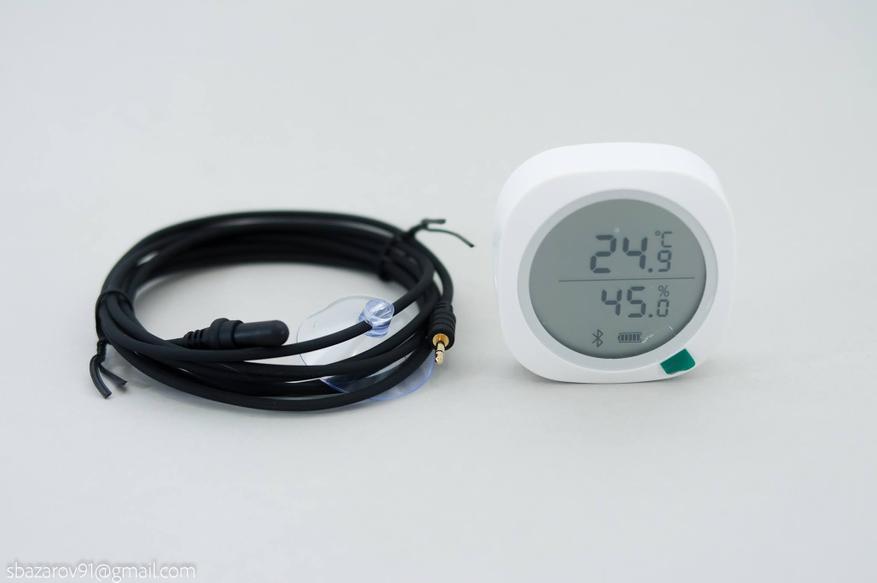

Внутри коробок находятся термометры, инструкции и выносные датчики температур. Версия Plus имеет экран и выносной датчик, обычная версия комплектуется только датчиком, а Mini является самой компактной версией. Каждый датчик может работать по отдельности через приложение Engbird, поэтому если хаб вам не нужен, можно брать по отдельности.

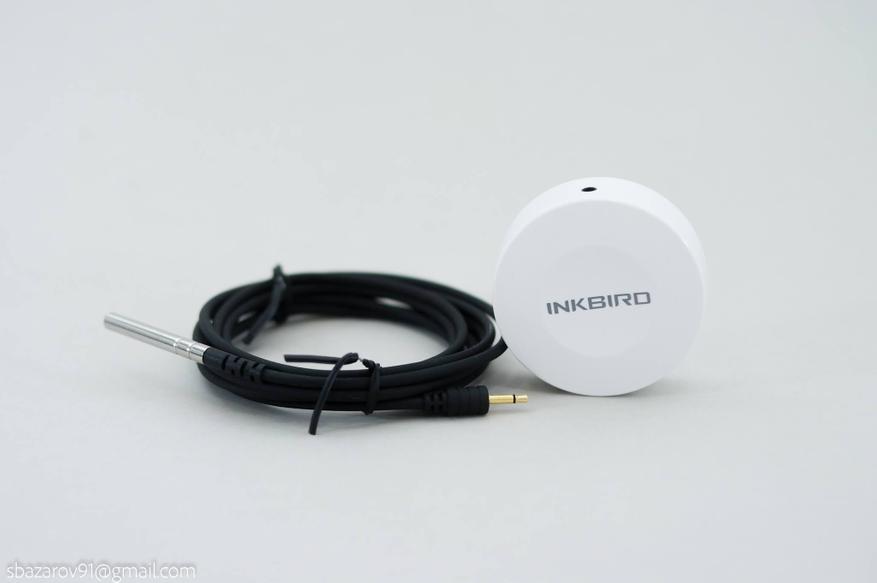

Выносная термопара у версий TH1 и TH1 Plus имеет мягкий силиконовый провод, подключение через 2.5мм jack. Отличительной особенностью двух термометров является наличие магнита в корпусе, тем самым можно расширить места их размещения.

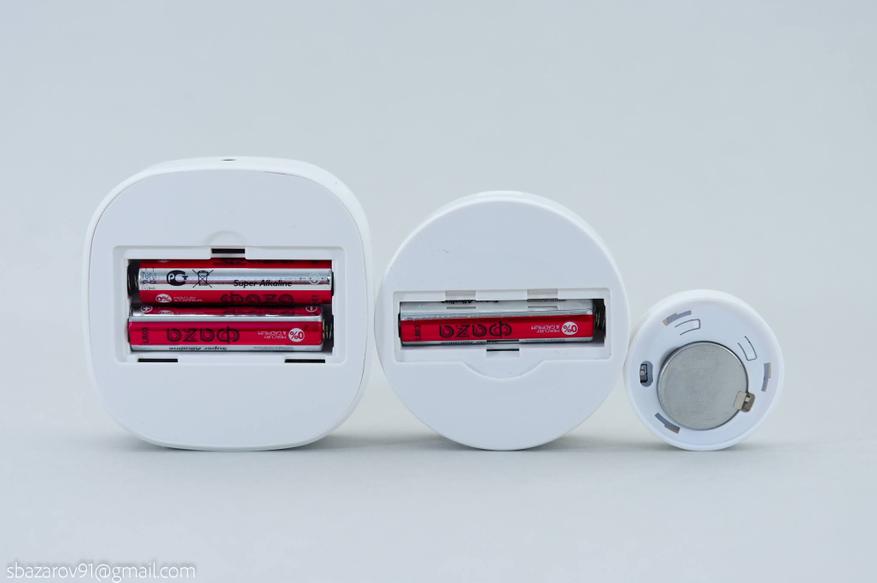

Замеры температуры и влажности происходят через специальные окошки, а питание отличается от старшей версии к младшей. Тем самым некоторые устройства могут производить измерения с помощью встроенного датчика и выносной термопары одновременно.

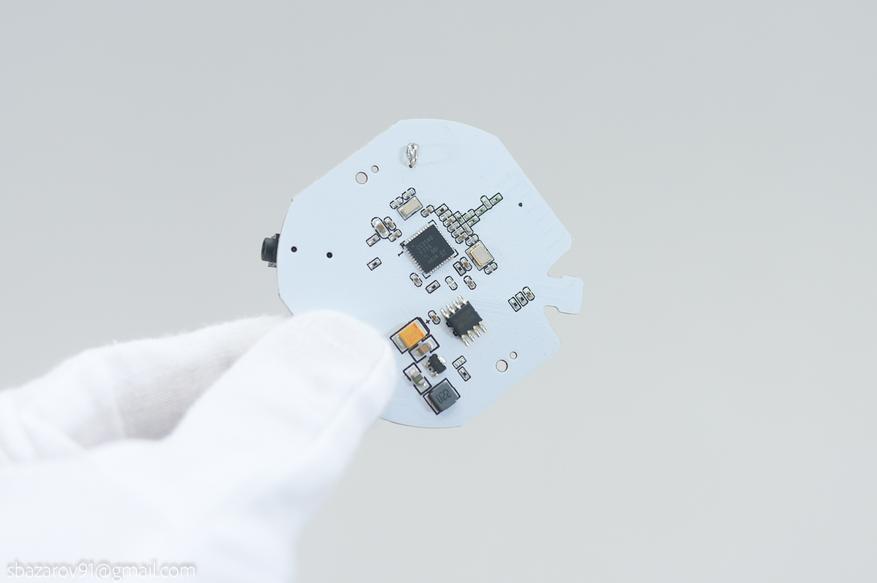

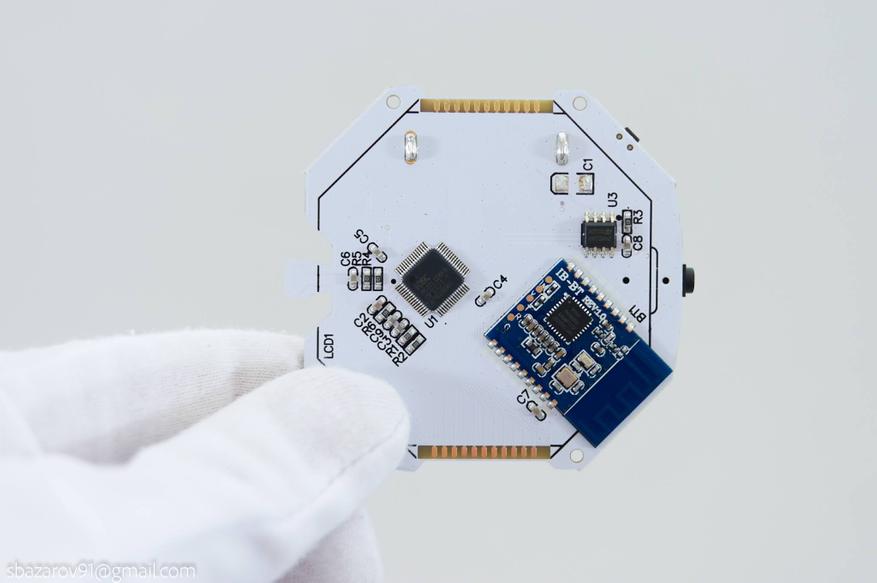

Что касаемо внутреннего мира, тот тут тоже есть отличия, разобрать mini версию так и не получилось (слева Plus, справа TH1).

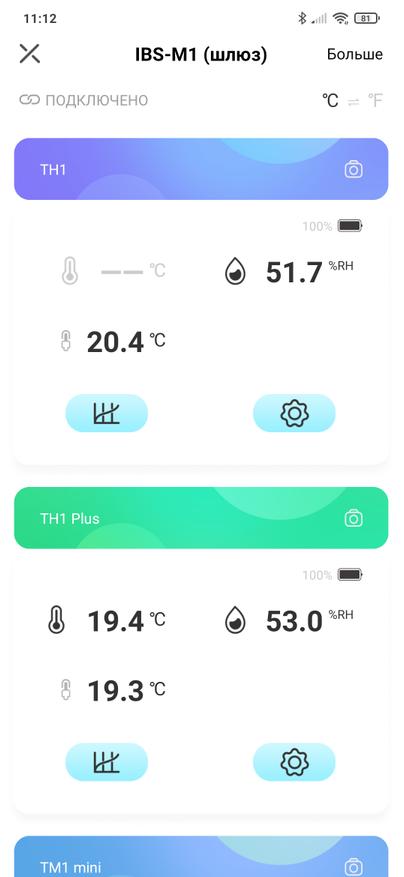

Особых вопросов к точности у данных датчиков нет, для сравнения разместил каждый термометр рядом с термометрами Xiaomi LYWSD02MMC и сравнил показания спустя некоторое время.

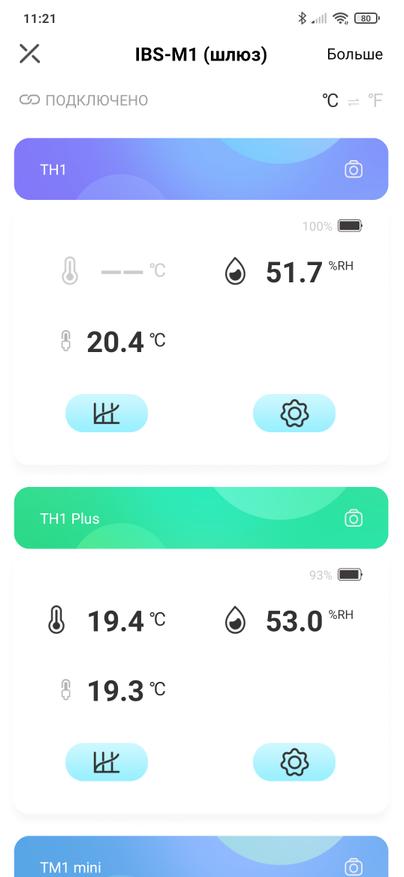

  • TH1 и Xiaomi LYWSD02MMC — 20.4°/51.7%RH и 20.9°/54%RH
  • TH1 Plus и Xiaomi LYWSD02MMC — 19.4°/53%RH и 19.5°/58%RH

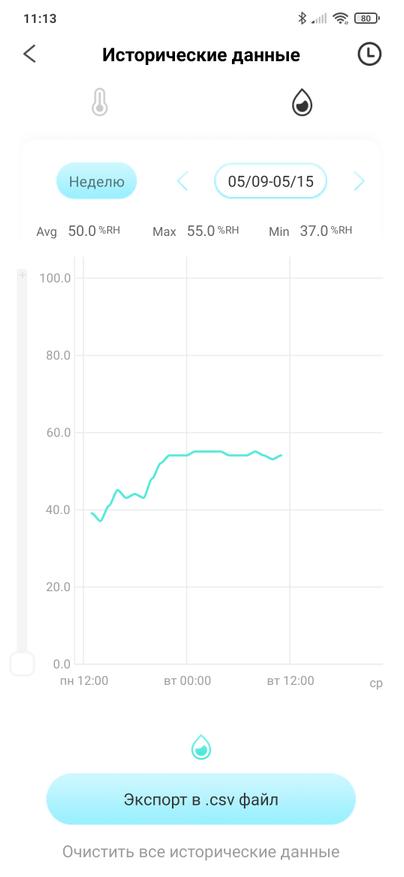

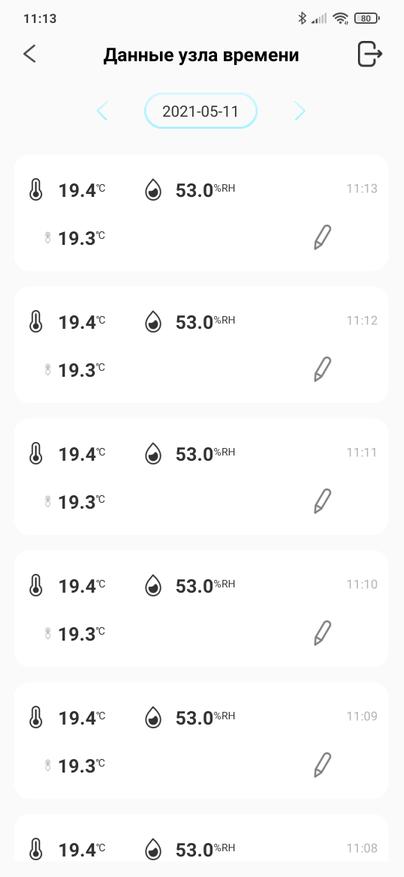

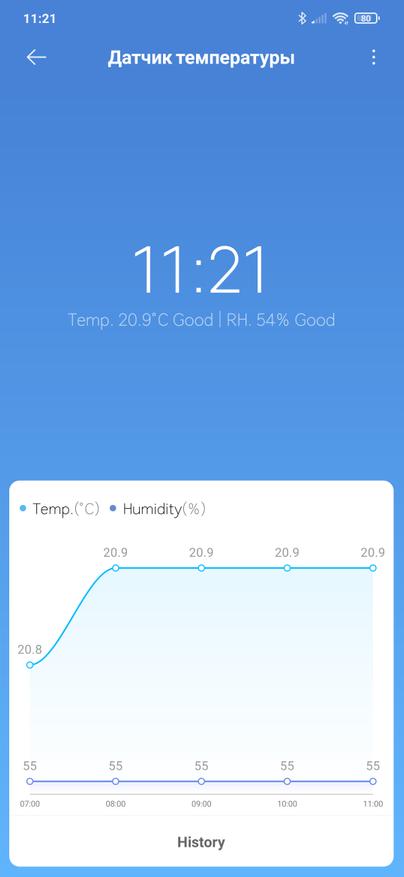

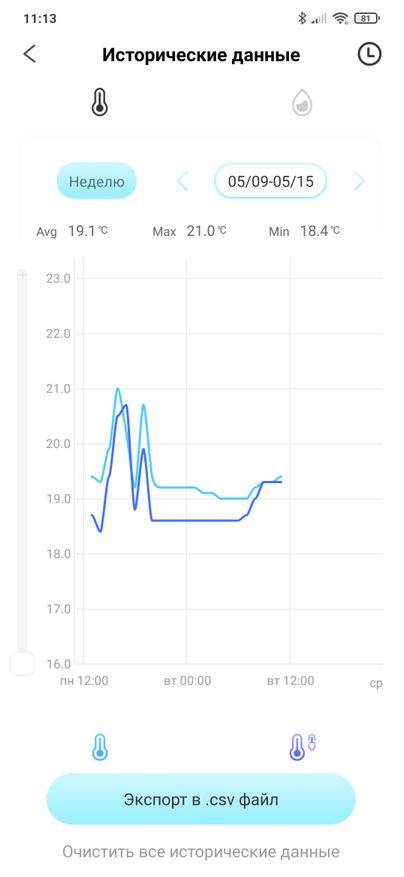

Данный температурные датчики позволяют вести логи с периодичностью в 1 минуту, далее экспорт в .csv файл. Экспортировать можно как показания влажности, так и температуры. При этом есть информирование о превышении одного из показателей и информирование на мобильное устройство.

Комплект контроля за температурой в доме от INKBIRD состоящий из хаба IBS-M1 и температурных датчиков IBS-TH1 (TH1 Plus, TH1 mini) — это вполне успешный продукт, который имеет приличную точность, логирование данных и их импорт, автоматизацию и безотказную длительную работу. Покупка хаба будет удобна тем, у кого скопилось достаточное количество различных термометров Inkbird и хочется иметь к ним доступ из любой точки земного шара.
Сами датчики имеют возможность замерять температуру комнаты и того помещения, где находится выносная термопара. Так что сценарии использования могут быть различными, например, местонахождение датчика на окне балкона, выносная термопара за окном.

Inkbird в Вконтакте: https://vk.com/inkbird_official
Вебсайт Inkbird: https://www.inkbird.com/
