Что такое поддержки в 3D-печати и для чего они нужны

В процессе печати иногда возникает проблема: принтер не всегда может воспроизвести модель в точности так, как она задумана. Причина — наличие выступающих частей или элементов, которые «висят в воздухе». Именно для решения таких ситуаций и нужны поддержки.

Что такое поддержки?

Поддержки — это временные структуры, которые принтер добавляет к модели для того, чтобы она правильно напечаталась. Они служат опорой для частей модели, которые иначе бы провисли или не были напечатаны должным образом. Например, если в модели есть выступ или деталь, которая начинается не с основания, а где-то посередине, то без поддержки принтер просто начнет печать в воздухе, и материал не закрепится.

Когда нужны поддержки?

Поддержки нужны в тех случаях, когда модель имеет углы, выступы или детали, которые не касаются основной части и находятся выше поверхности стола принтера. Например, если вы печатаете фигурку с вытянутой рукой или мост с арками, без поддержки материал будет спадать вниз, создавая «сопли» или вовсе не печататься.

Кроме того, поддержки требуются при печати сложных и детализированных моделей, которые включают узкие элементы, резьбы и отверстия. Без этих временных структур печать будет нарушена, и итоговая деталь не получится такой, как предполагалось.

Виды поддержек и как создаются поддержки

Существует несколько типов поддержек, которые можно использовать в 3D-печати:

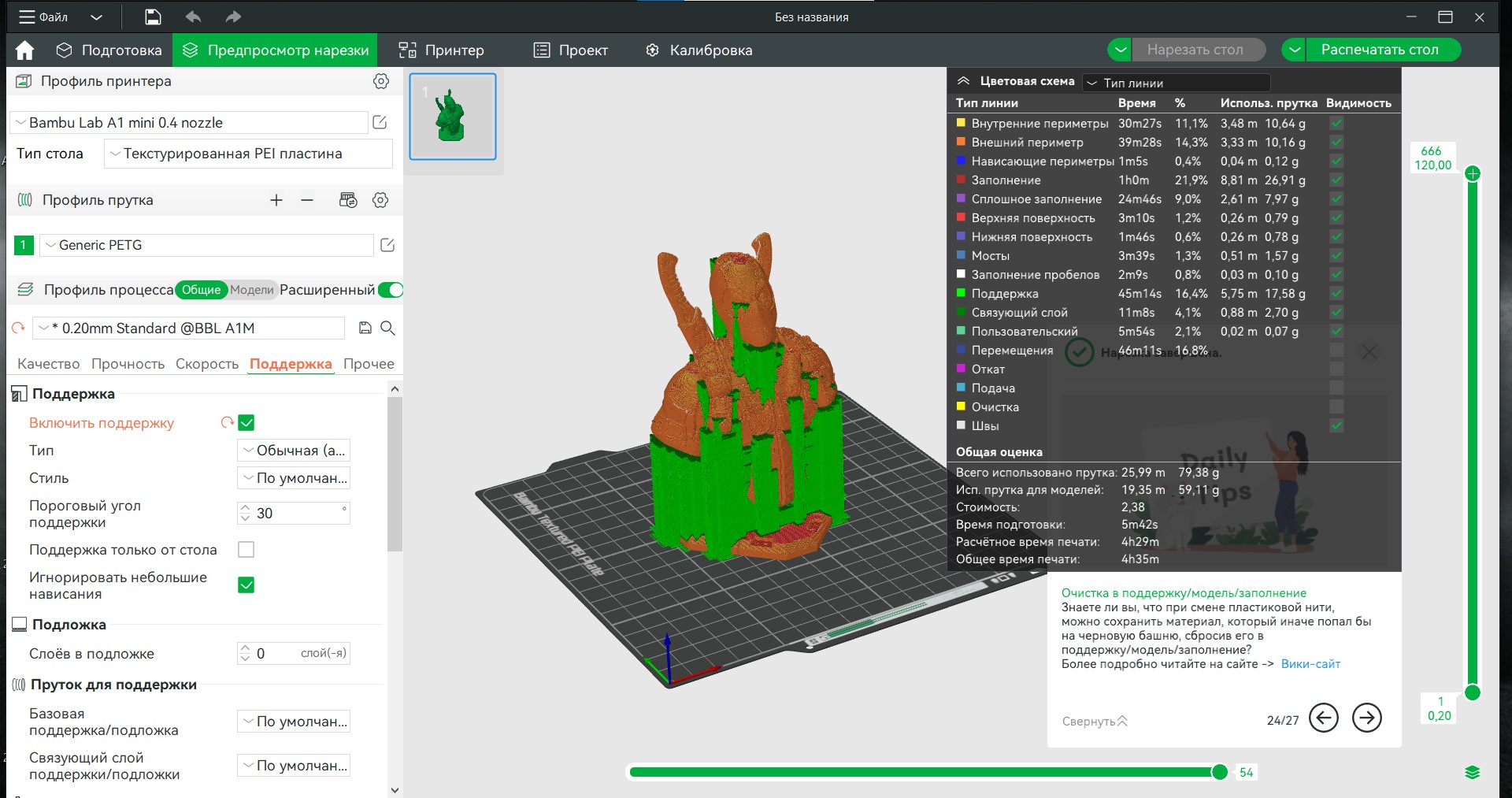

1. Линейные поддержки — наиболее распространенные. Представляют собой ряды вертикальных линий, которые поддерживают выступающие элементы.
2. Сетчатые поддержки — образуют нечто вроде сетки, обеспечивая опору для более сложных и детализированных элементов.

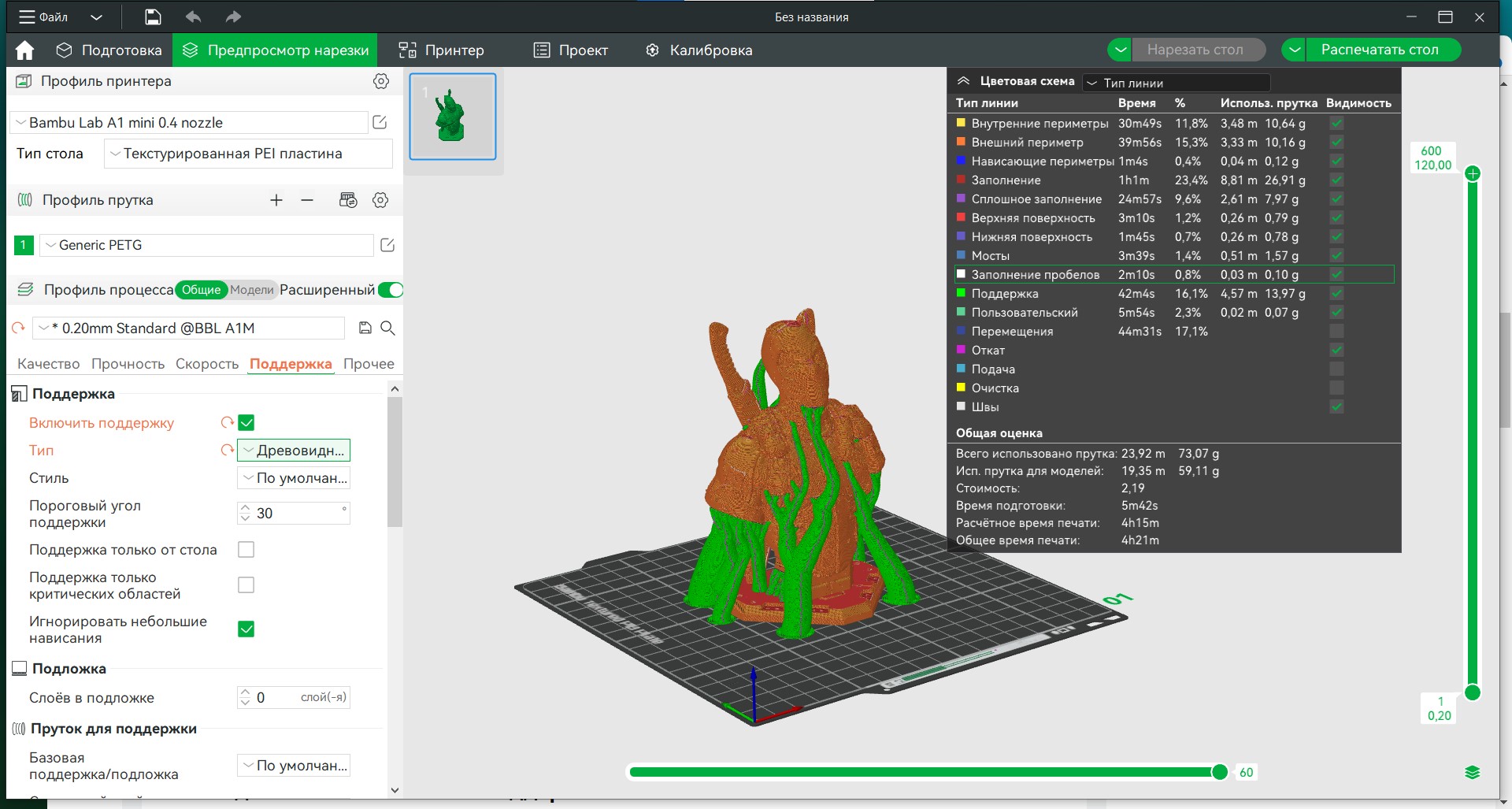

3. Древовидные поддержки — напоминают ветки деревьев, которые поднимаются от основания и удерживают нужные части модели. Они требуют меньше материала и проще удаляются после печати.

Поддержки можно создать автоматически, и выше указанного угла нависания в настройках будут генерировать поддержки. Также можно нарисовать их самостоятельно.

Все поддержки создаются в слайсере перед самой отправкой файла на печать. Какой конкретный вид поддержек лучше, сказать сложно, ведь у каждого есть свои преимущества и недостатки. Причем их надо смотреть всегда в индивидуальном порядке. По моему мнению, древовидные поддержки лучше стандартных тем, что расходуют меньше пластика, а следовательно, общее время печати сокращается. Ну и вторым главным плюсом является то, что их проще строить и в конечном счете удалять от готовой детали.

У каждого типа поддержек есть множество настроек, которые влияют на качество самих поддержек, скорость их построения принтером, а также насколько сложно их будет тяжело удалять. Стоит отметить, что у каждого слайсера свои настройки под каждый принтер, поэтому определенных универсальных настроек здесь не существует. Для примера, настройки от моего старого принтера Ender 3 не подойдут к моему второму 3D-принтеру.

Преимущества и недостатки поддержек

Преимущества:

• Помогают печатать сложные формы и выступающие элементы.
• Обеспечивают стабильность модели и предотвращают деформации.
• Сокращают количество брака при печати сложных конструкций.

Недостатки:

• Увеличивают время печати, так как принтеру нужно тратить время на создание поддержек.
• Требуют дополнительного материала, что сказывается на общей стоимости печати.
• Иногда после удаления поддержек на модели остаются следы, которые приходится обрабатывать. Особенно если вы плохо отрегулировали настройки в слайсере под свой 3D-принтер.

Когда можно обойтись без поддержек?

В некоторых случаях поддержек можно избежать, если продумать дизайн модели или изменить её ориентацию на столе принтера. Например, если повернуть модель так, чтобы минимизировать количество нависающих частей, можно добиться стабильного результата без дополнительных опор. Однако это не всегда возможно, особенно при печати деталей с внутренними элементами или сложными формами.

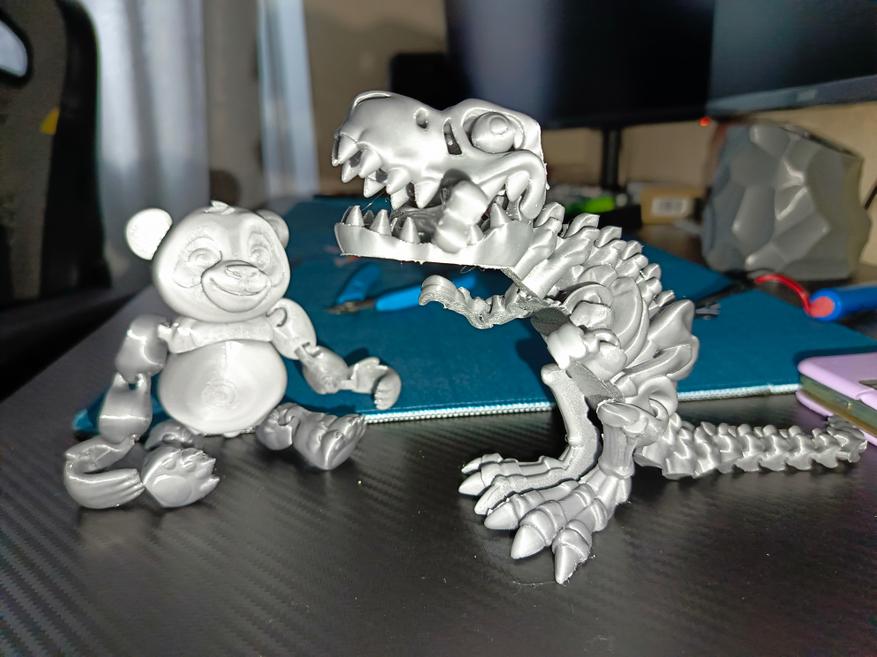

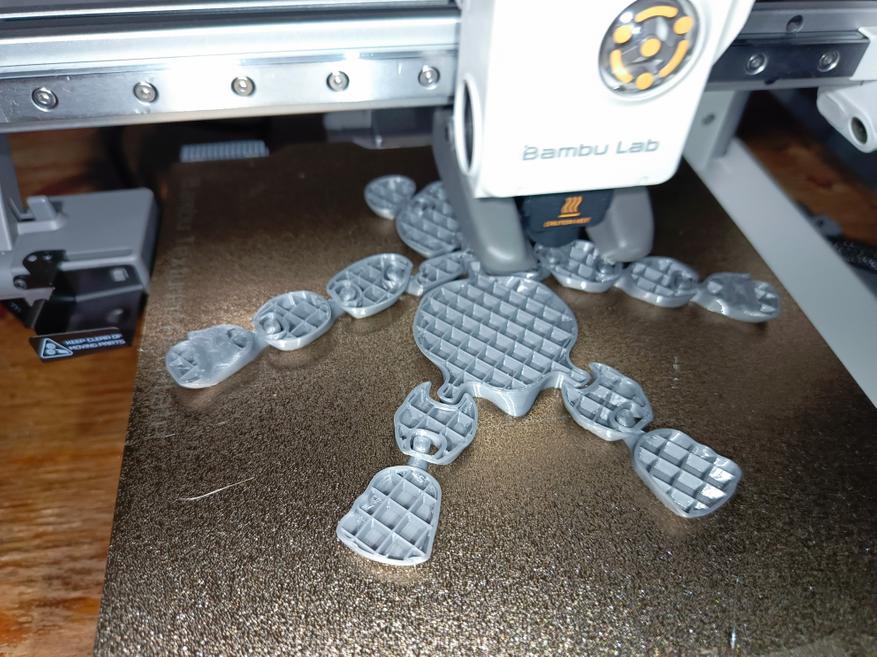

Если печатать панду как на фотографии ниже в собранном виде, то ей однозначно нужны будут поддержки, а если её положить на столе, то поддержки не понадобятся. Такая же ситуация и с динозавром, но эти игрушки так и были спроектированы, чтобы их печатать без поддержек. Поэтому очень много зависит от самого проекта.

Заключение

Поддержки в 3D-печати играют важную роль, помогая создавать сложные и точные объекты. Они обеспечивают стабильность и надежность процесса печати, но требуют времени и ресурсов. Понимание того, когда и как их использовать, позволяет создавать качественные детали и избегать множества проблем на этапе печати.
