Сетевой накопитель QNAP TS-453mini


Многие домашние пользователи, по крайней мере для своего первого сетевого накопителя, часто выбирают модели с возможностью установки двух винчестеров. Это позволяет использовать режим зеркального отказоустойчивого массива, а также обеспечивает возможность замены дисков на более емкие без потери данных. При этом размеры и стоимость устройства относительно невелики. Следующая ступень — накопители на четыре отсека. Кроме увеличения максимального объема системы хранения, они позволяют использовать более эффективный с точки зрения емкости отказоустойчивый тип массивов RAID5, а также обеспечить комбинированные режимы с несколькими массивами, что также может быть востребовано. Например, можно поставить два диска в зеркале и два в RAID0 или три в RAID5 и один для системы загрузки файлов. Пожалуй, именно такие варианты интересны и в сегменте SMB для офисов средних размеров. Да и домашние пользователи с повышенными требованиями также часто смотрят на подобные устройства.

Весной прошлого года на выставке CeBit компания QNAP показала модель TS-453mini, которая основана на платформе x86 и, как можно предположить по названию, имеет уменьшенные габаритные размеры. Устройство поставляется без жестких дисков и имеет две модификации, отличающиеся объемом оперативной памяти — 2 или 8 ГБ. Судя по каталогу производителя, сетевой накопитель предназначен для сегмента малого бизнеса, однако по факту многие из его особенностей говорят о позиционировании в верхний домашний сегмент. Так что мы в этой статье попробуем оценивать сразу два этих варианта, которые могут иметь разные требования.

Отметим, что отличий от других моделей серии TS-x53 у данного устройства относительно немного. Кроме конструкции корпуса и габаритных размеров, можно отметить наличие только двух гигабитных сетевых портов (против четырех у TS-453 Pro). С точки зрения программного обеспечения и возможностей, устройства в семействе практически не отличаются.

Комплект поставки и внешний вид

Сетевой накопитель поставляется в традиционной картонной коробке. Она оформлена в бирюзовых тонах и предоставляет потребителю информацию о возможностях устройства, способе установки дисков, индикаторах и портах. На специальной наклейке указан объем оперативной памяти модификации.

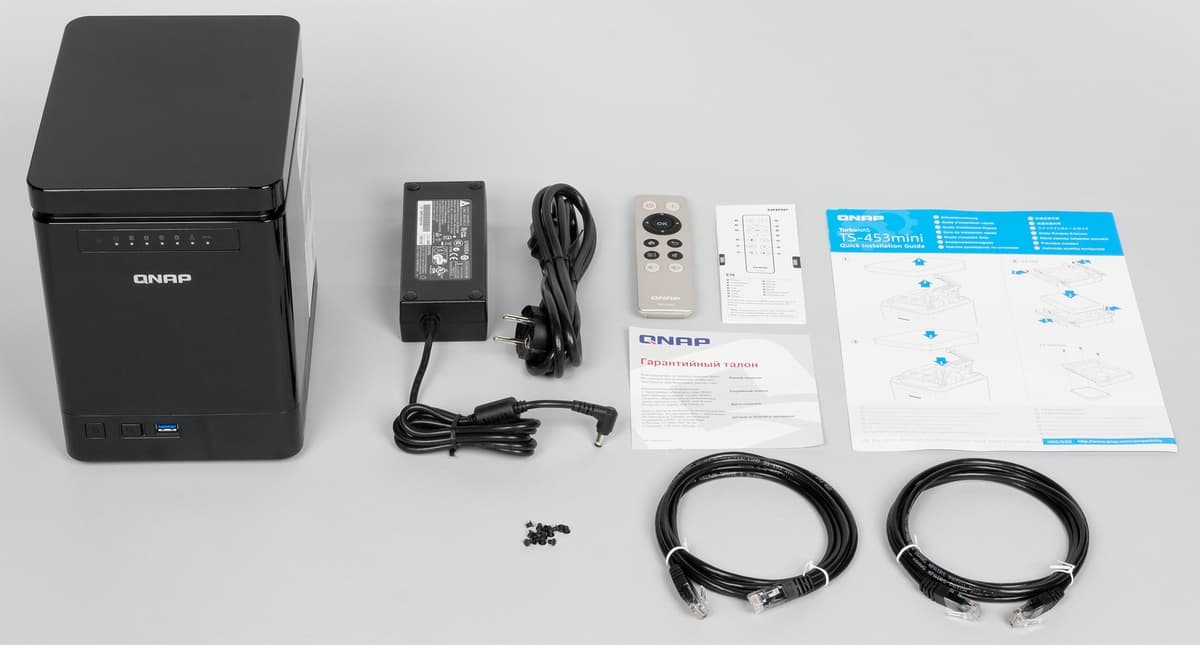

Комплект поставки на первый взгляд традиционный — накопитель, внешний блок питания с кабелем (12 В 7,5 А), два сетевых патч-корда, листовка с описанием процесса сборки, замены модулей памяти и запуске в работу, набор винтов для 2,5″ накопителей. Но в коробке мы обнаружили также фирменный ИК-пульт ДУ RM-IR002 с инструкцией. Он явно придется к месту для домашне-мультимедийной модели, но для SMB выглядит несколько странно. Впрочем, некоторые сценарии использования выхода HDMI могут быть интересны и в бизнес-сегменте.

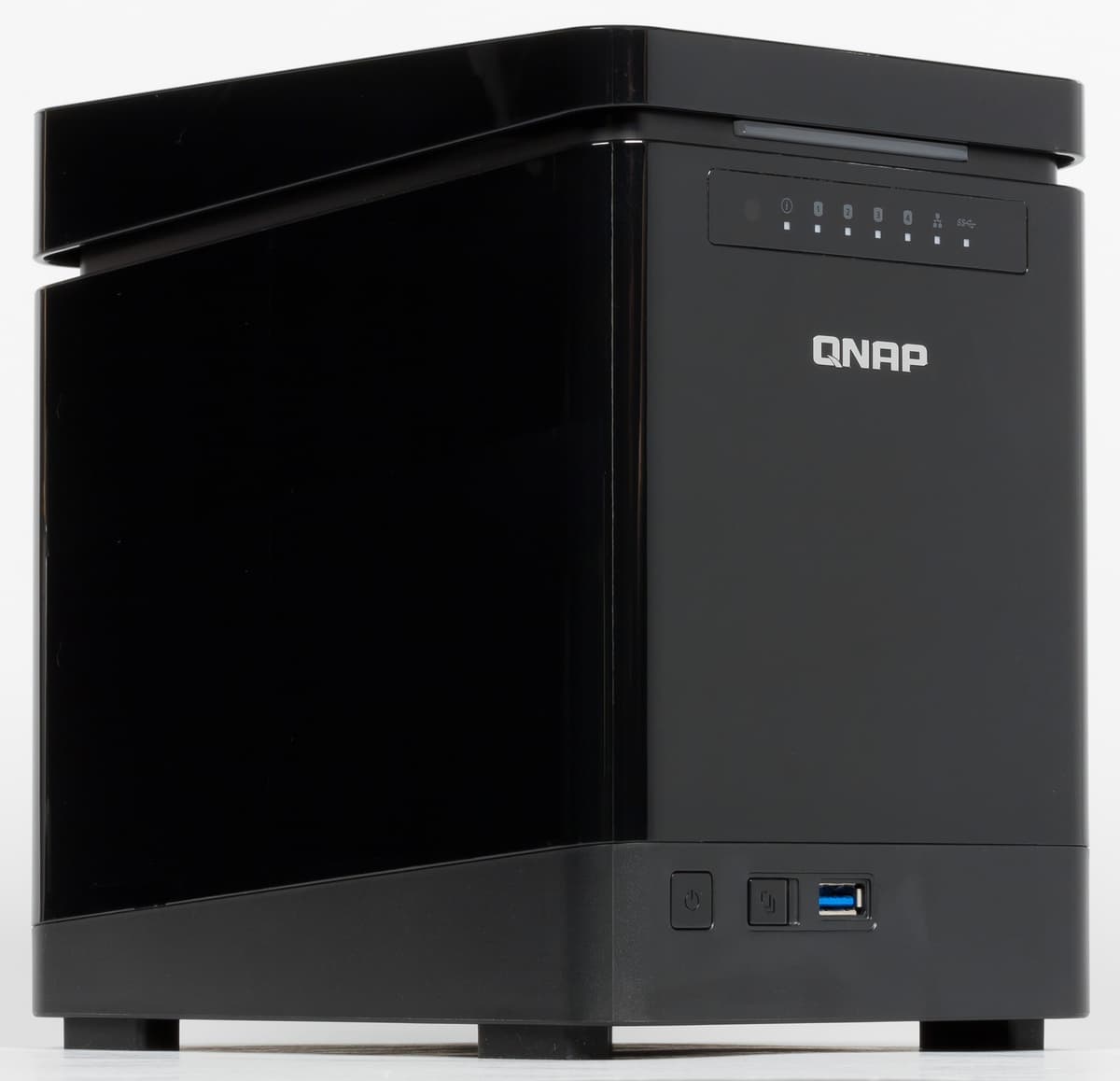

Производитель, используя суффикс «mini» в данной модели, на наш взгляд, немного лукавит. Размеры в этот раз составляют 152×205×215 мм против 177×180×235 у стандартных корпусов QNAP на четыре диска. Это изменение связано, прежде всего, с другой конструкцией дисковой корзины, а также с выносом блока питания.

Внешние отличия включают в себя и использование черного глянцевого пластика для внешних элементов корпуса везде, кроме нижнего элемента. Так что с точки зрения сбора пыли, TS-453mini явно не самый удачный вариант. Напомним, что обычно у QNAP корпуса моделей среднего и более высоких классов металлические, а пластик есть только на передней панели. Но дома, конечно, более уместно смотрится именно пластик. Еще одним отличием является отсутствие замков на корзинах винчестеров, что несущественно для домашнего использования.

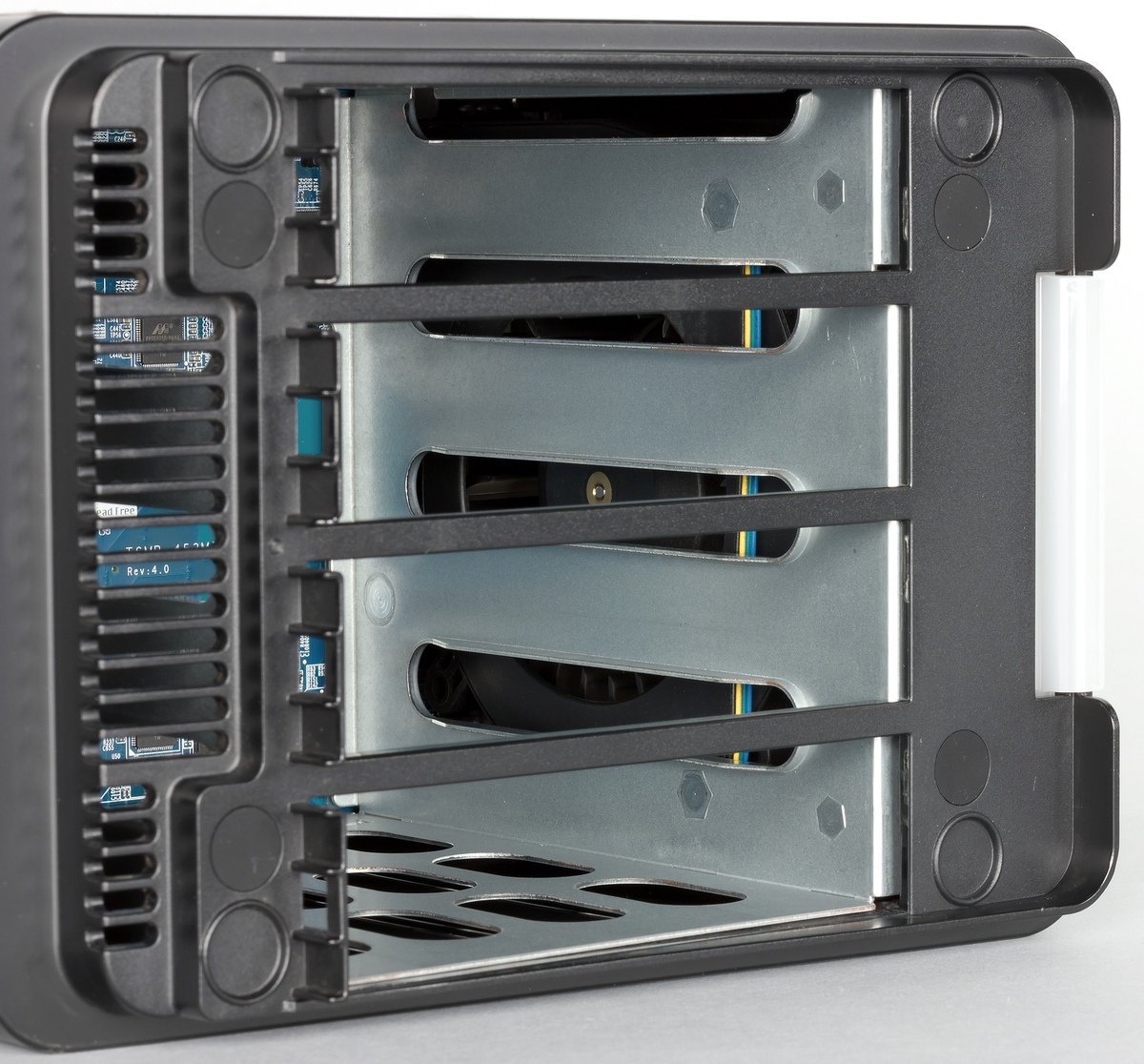

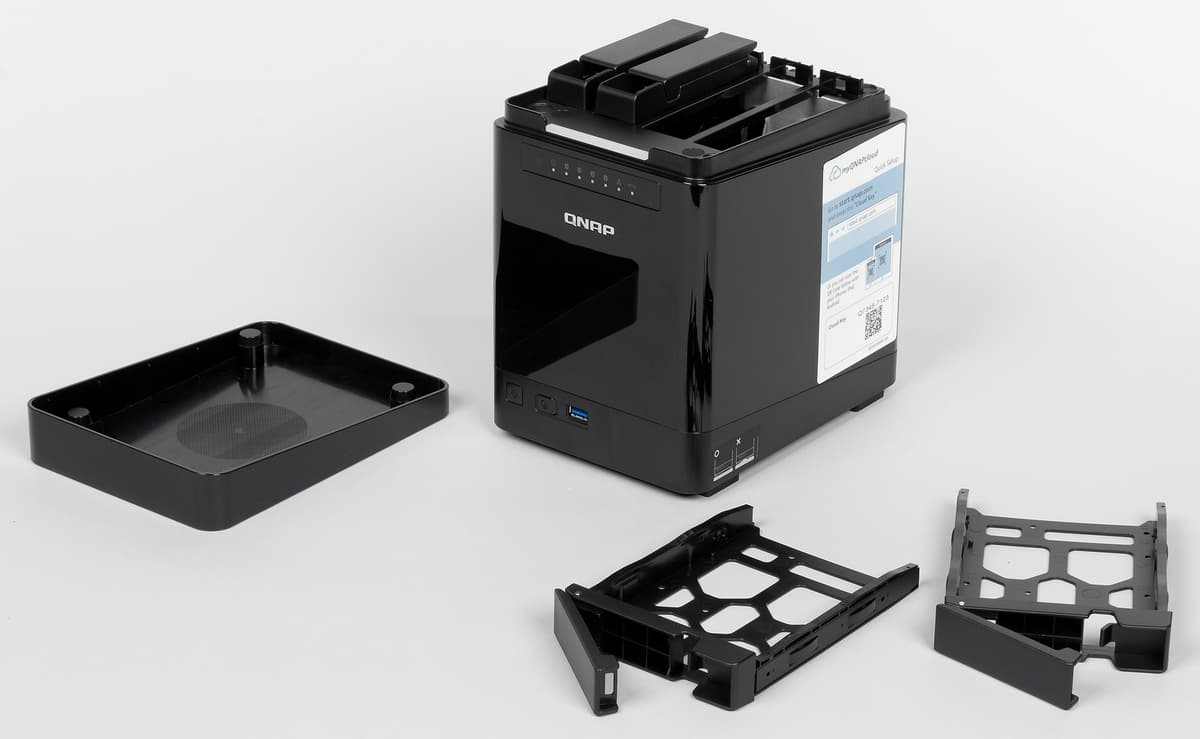

Верхняя часть корпуса представляет собой крышку, которая держится на магнитных креплениях. Снимается она без применения какого-либо инструмента. Под ней мы видим четыре отсека для установки винчестеров. Для этого используются специальные рамки из пластика.

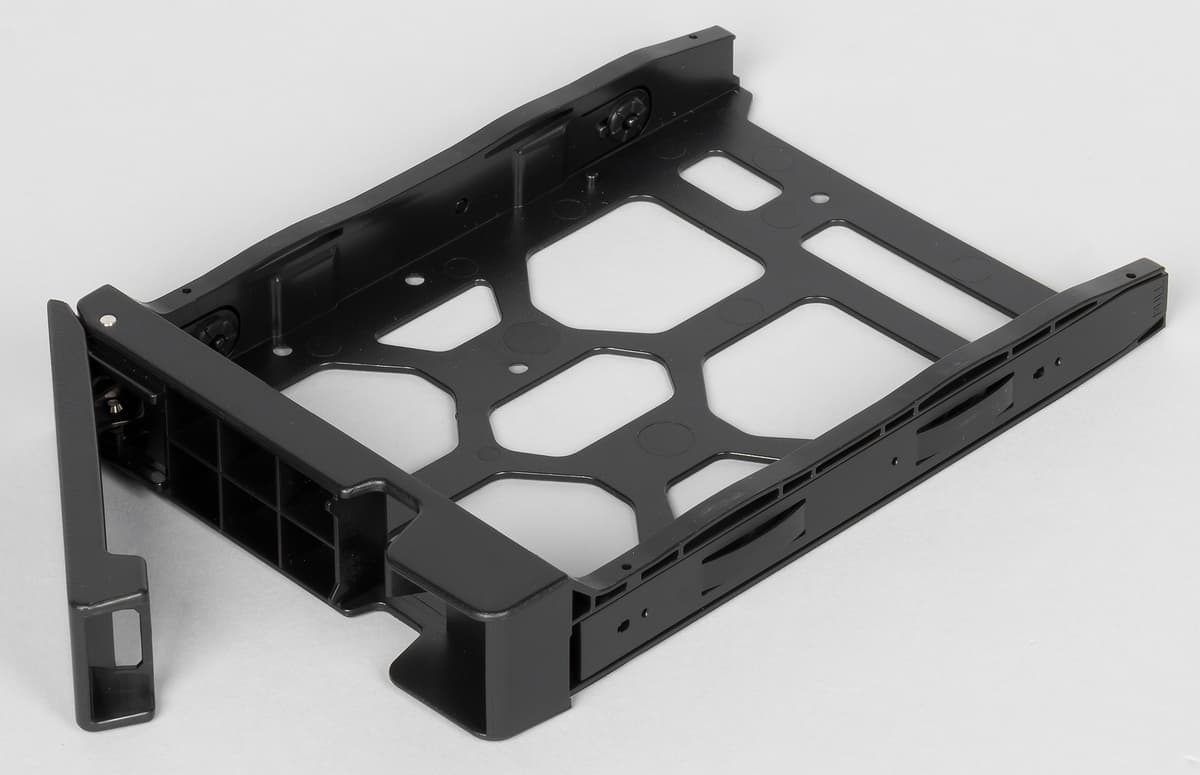

Для моделей формата 3,5″ предусмотрены полоски-защелки, устанавливаемые на боковых сторонах рамок. Отметим, что диски закрепляются через резиновые втулки, что должно снижать уровень вибрации и шума. При необходимости работы с 2,5″ накопителями нужно воспользоваться стандартным креплением на комплектных винтах.

Возможность установки и замены дисков без применения инструмента можно записать в плюсы устройства в случае использования его в домашней обстановке. В офисе такой вариант трудно оценить однозначно.

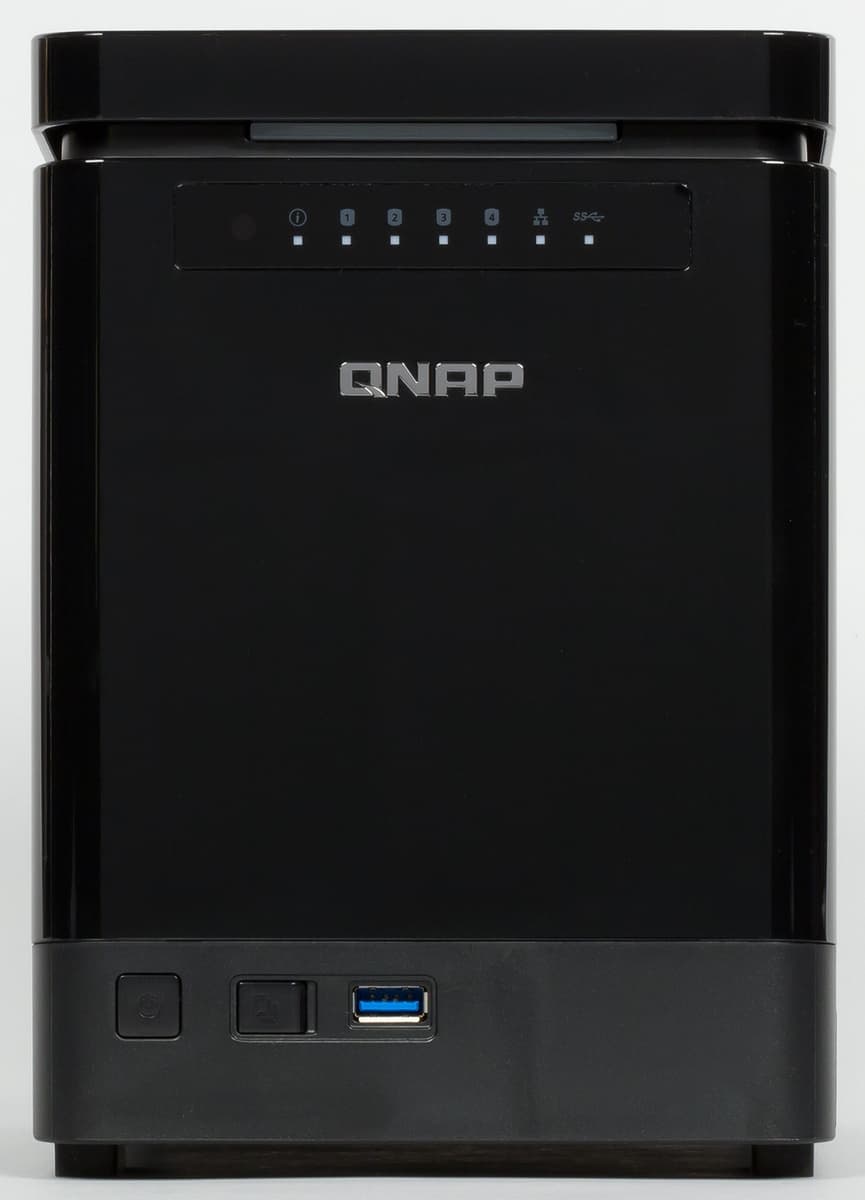

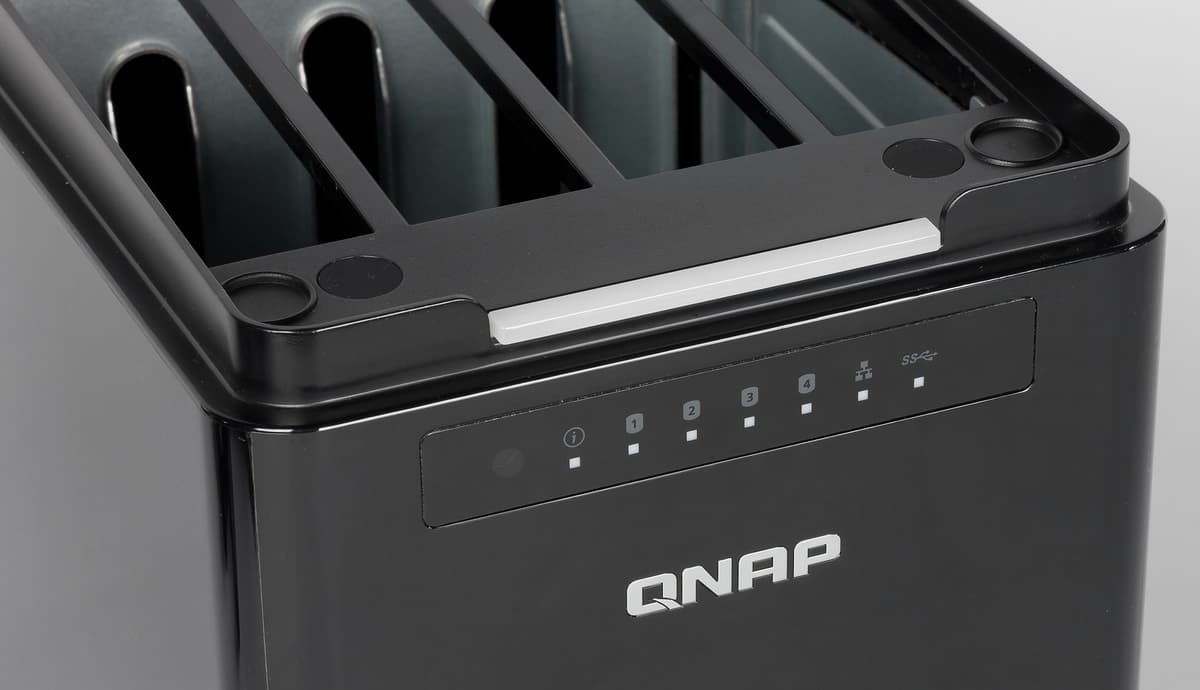

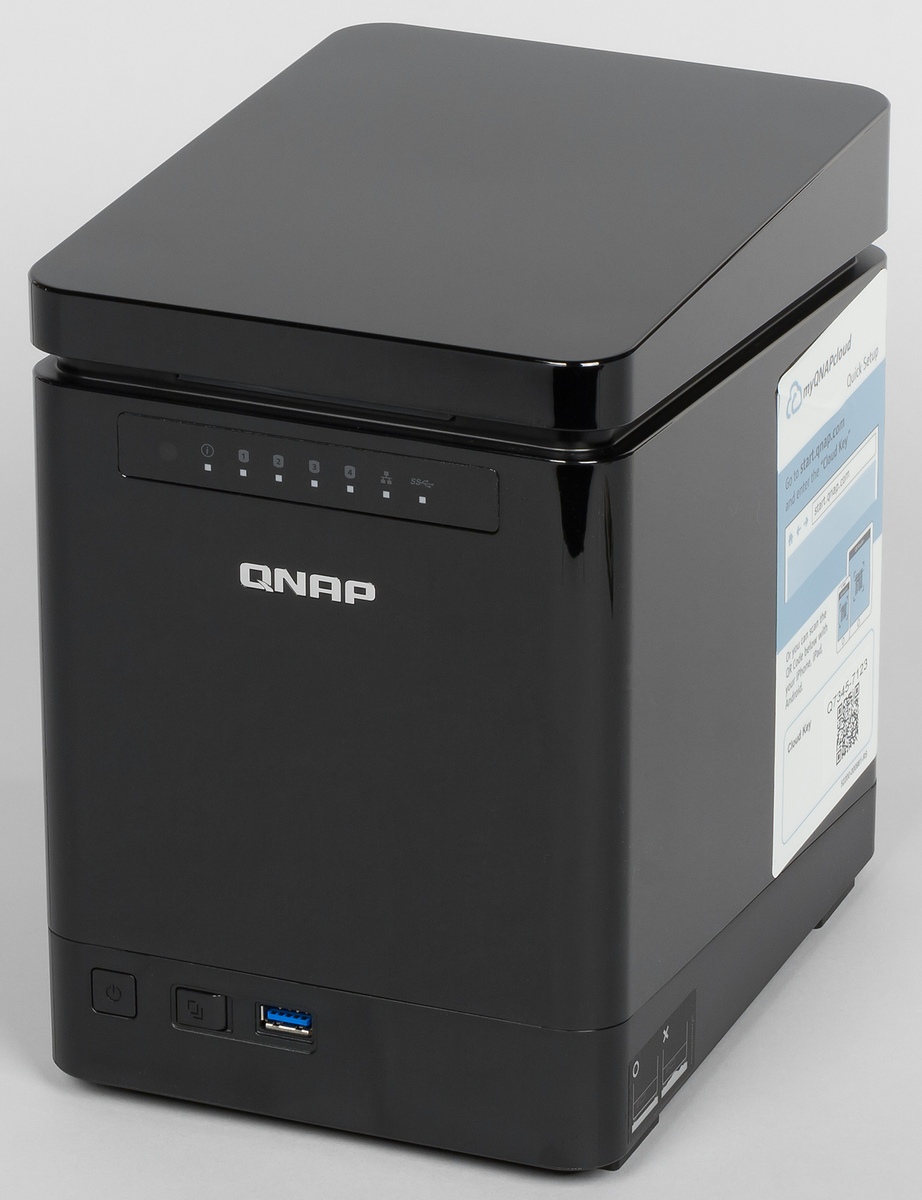

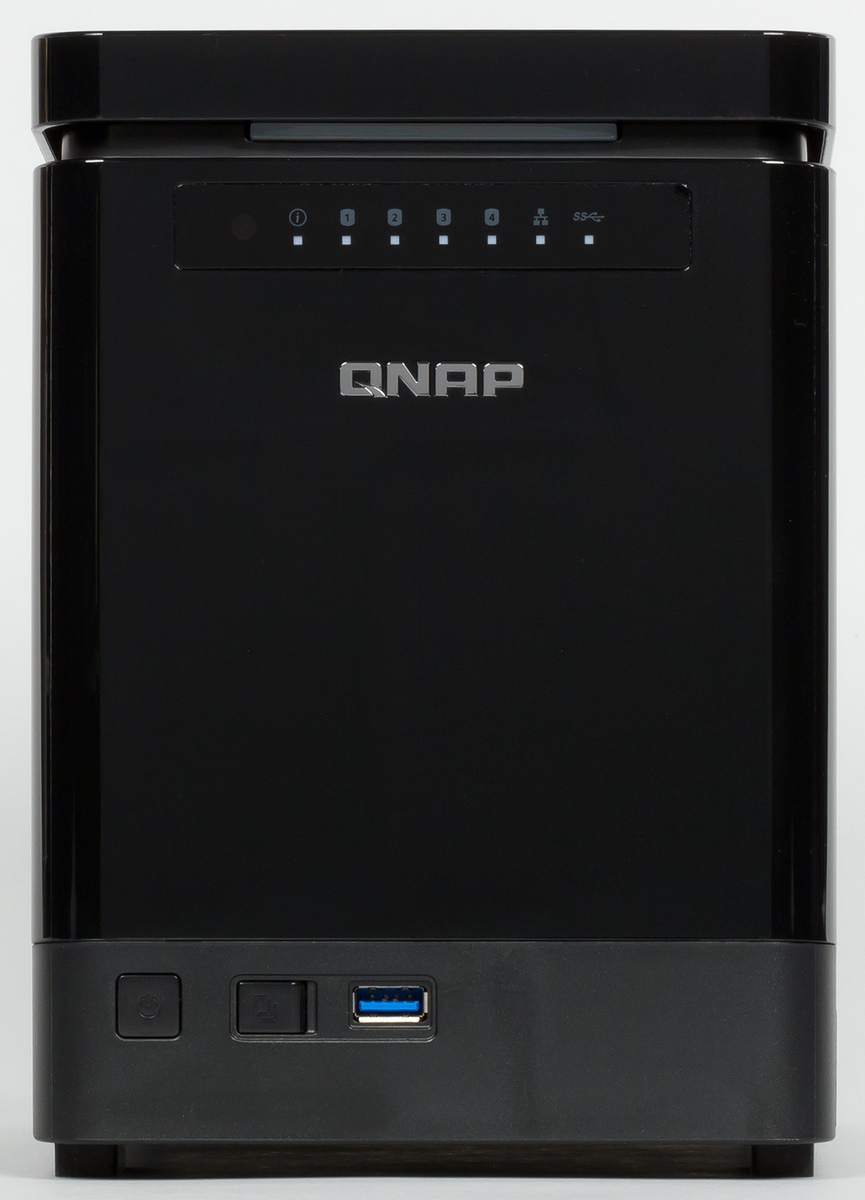

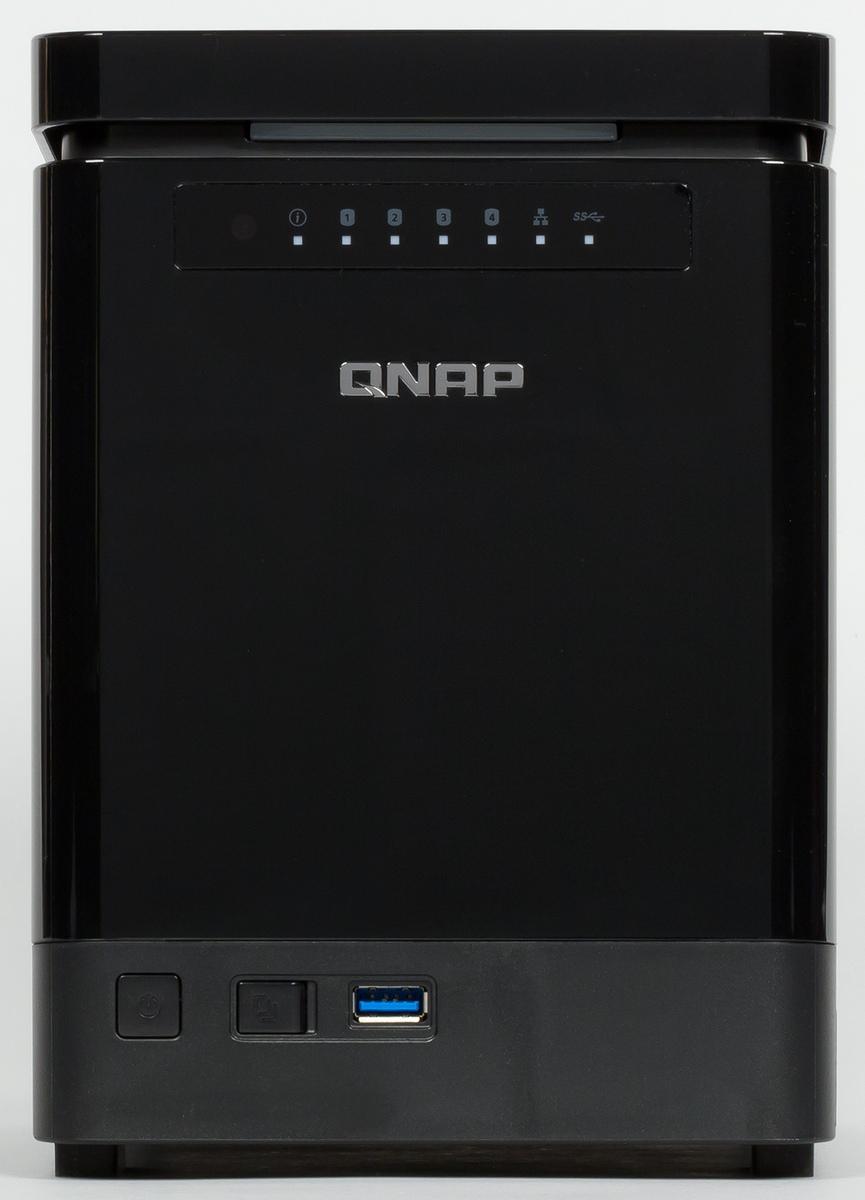

Под крышкой на лицевой стороне корпуса находится индикатор состояния сна в виде мигающей голубым полоски. Под ним установлен блок с основными светодиодами (статус, диски, сеть, USB) и окошком приемника ИК-сигналов пульта дистанционного управления. Далее мы видим блестящий логотип производителя, а в нижней части панели находятся кнопка включения питания, порт USB 3.0 и кнопка запуска операции копирования данных.

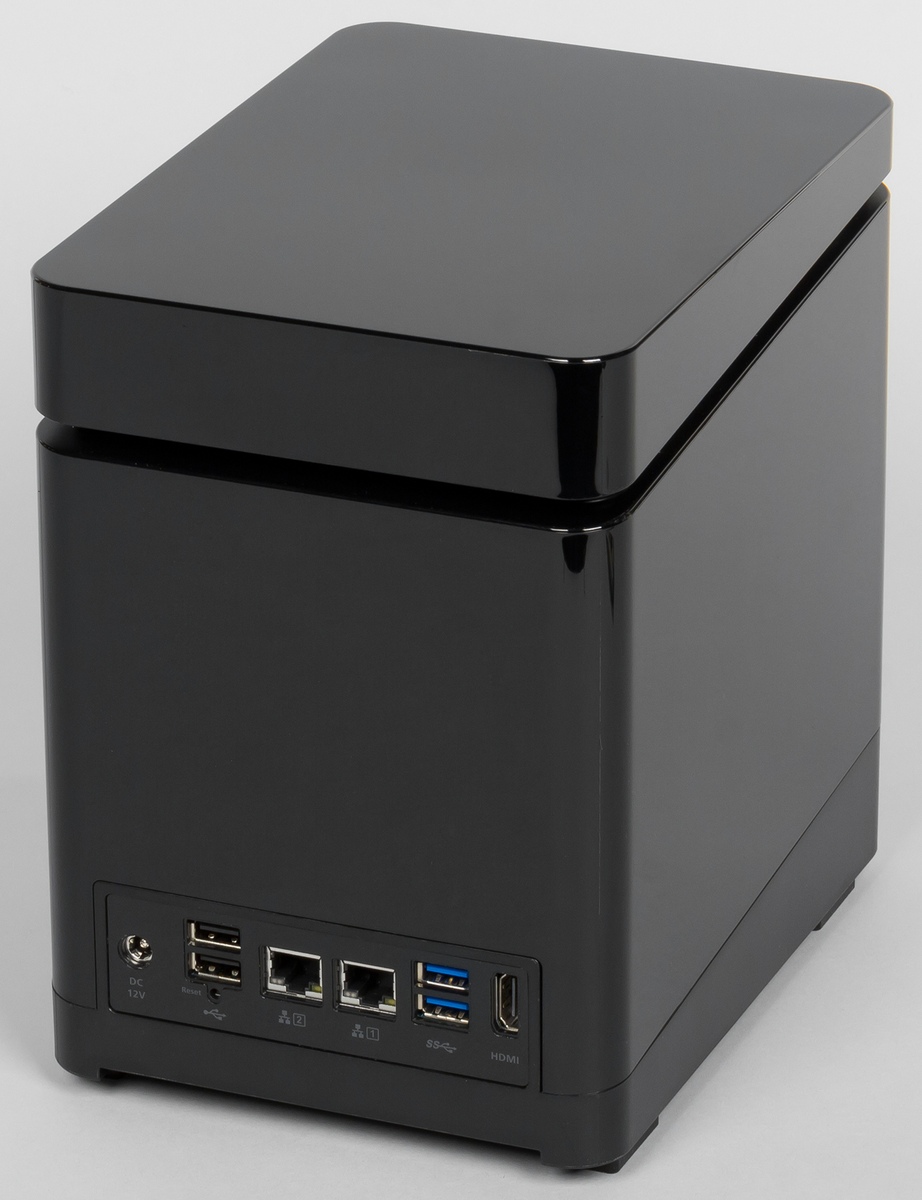

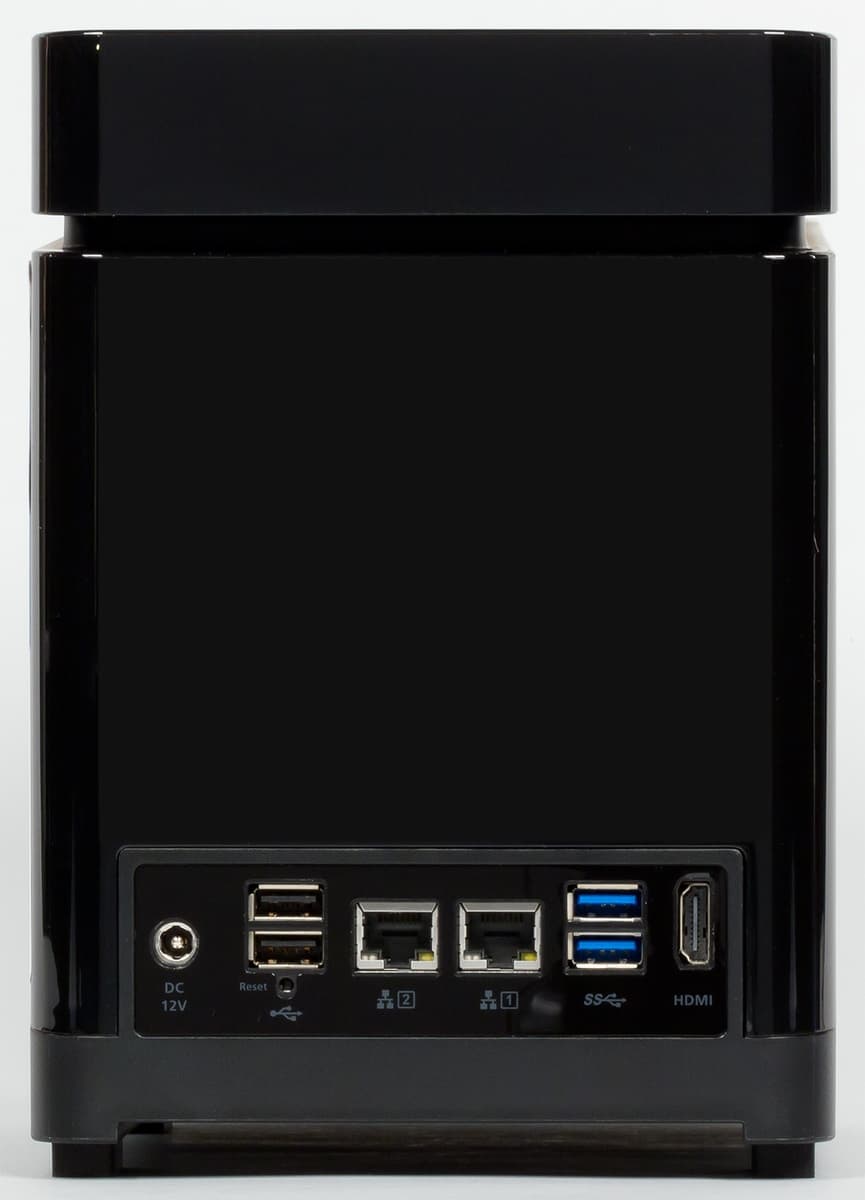

Остальные разъемы и порты собраны сзади. Здесь установлены вход блока питания, два порта USB 2.0, два гигабитных сетевых порта с индикаторами, два порта USB 3.0 и порт HDMI. Также есть и скрытая кнопка сброса настроек. Все это собрано на достаточно небольшом пространстве, но в большинстве случаев сложностей с подключением кабелей быть не должно.

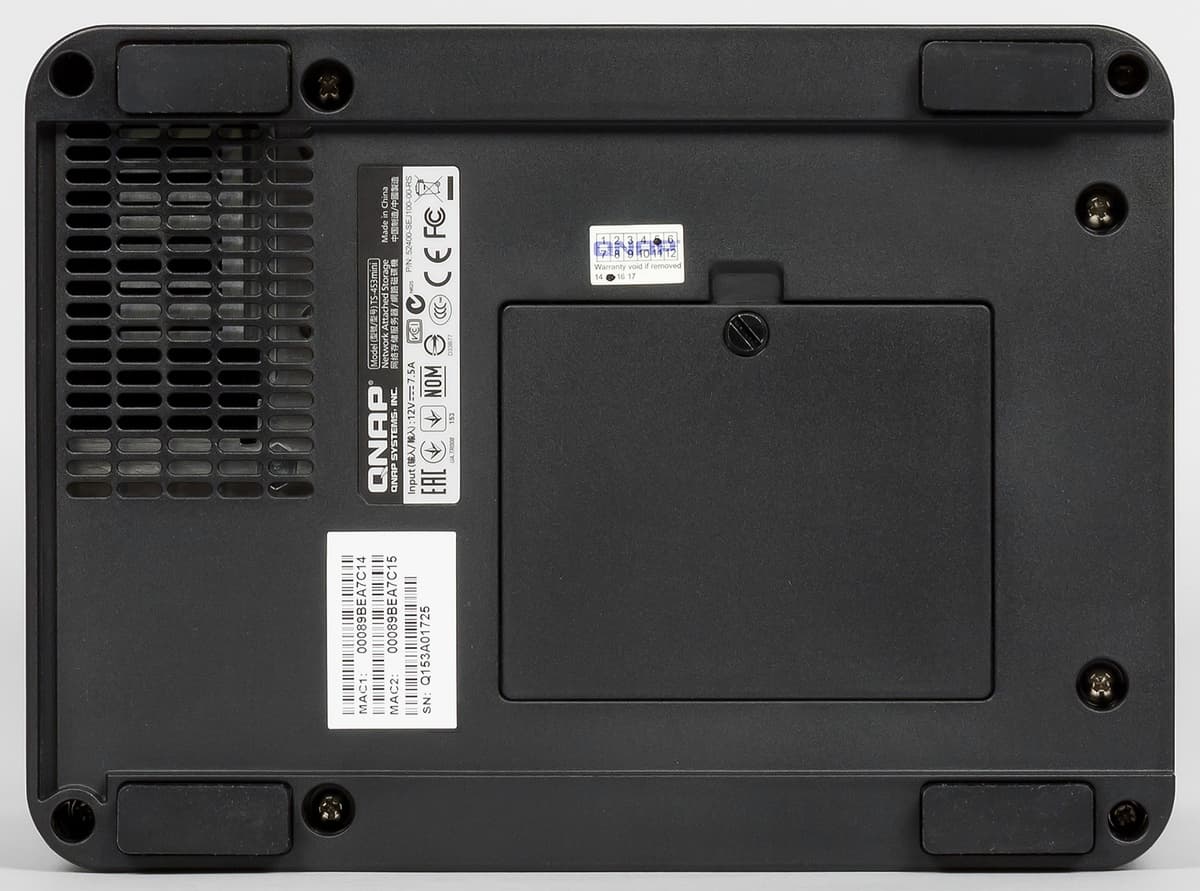

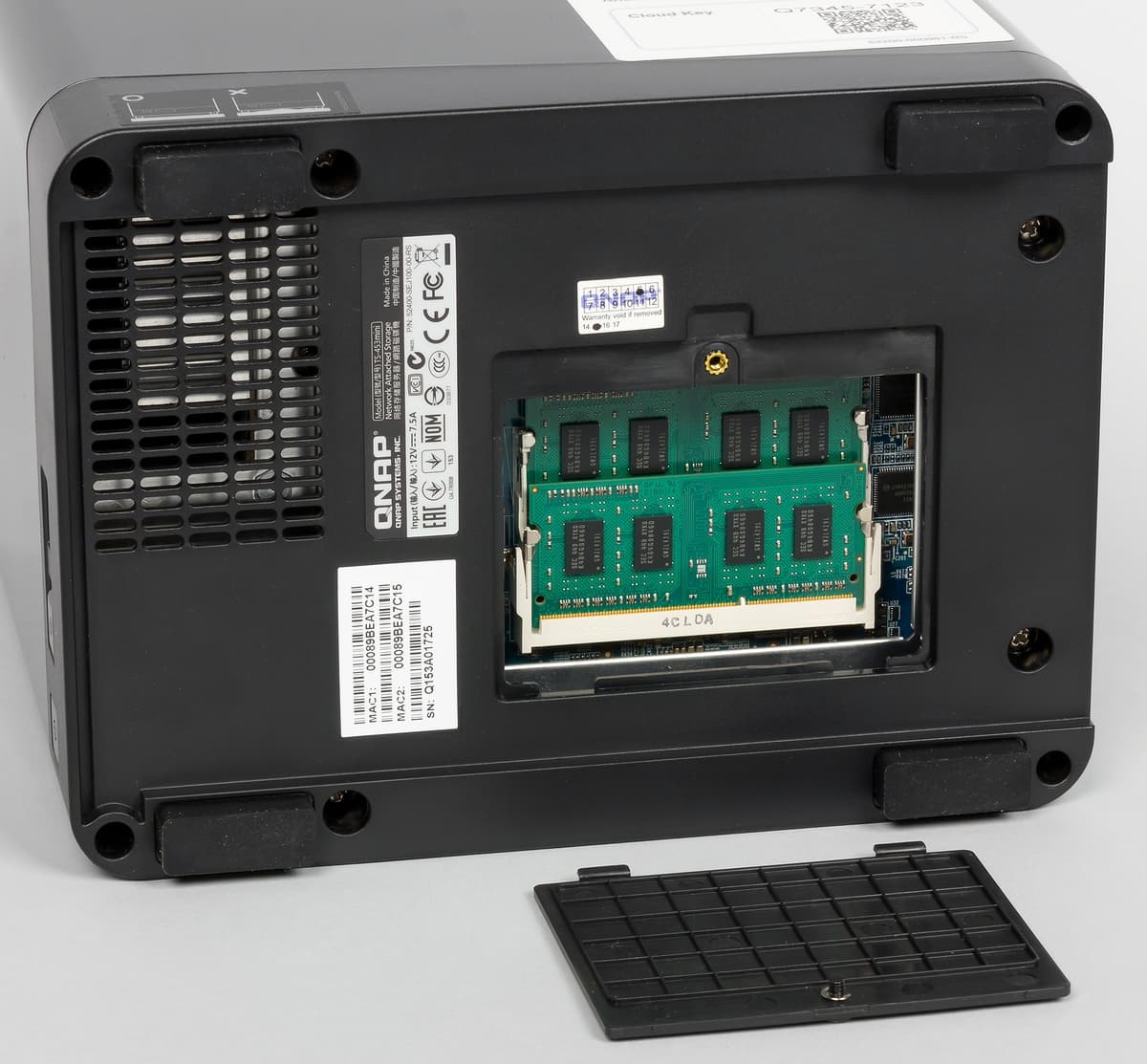

На нижней стороне корпуса находится отсек для модулей оперативной памяти. Для доступа к ним достаточно только открутить один винт. Эта операция является штатной для данной модели — пользователь может изменить конфигурацию самостоятельно.

Здесь же, ближе к передней панели, мы видим решетку системы вентиляции. Производитель требует установки данной модели на ровной поверхности для доступа воздуха к вентилятору. Высота резиновых ножек составляет около восьми миллиметров. На наш взгляд, это неоднозначное решение с точки зрения длительной необслуживаемой работы.

Около этой решетки находится радиатор центрального процессора. В нем, вероятно, используется технология тепловых трубок. Далее воздух проходит через центробежный вентилятор, потом по дисковому отсеку и выходит через решетку в верхней части корпуса.

В конструкции очень расстроило использование глянцевого пластика. Все остальное реализовано достаточно удобно. К качеству изготовления, как обычно, замечаний нет никаких.

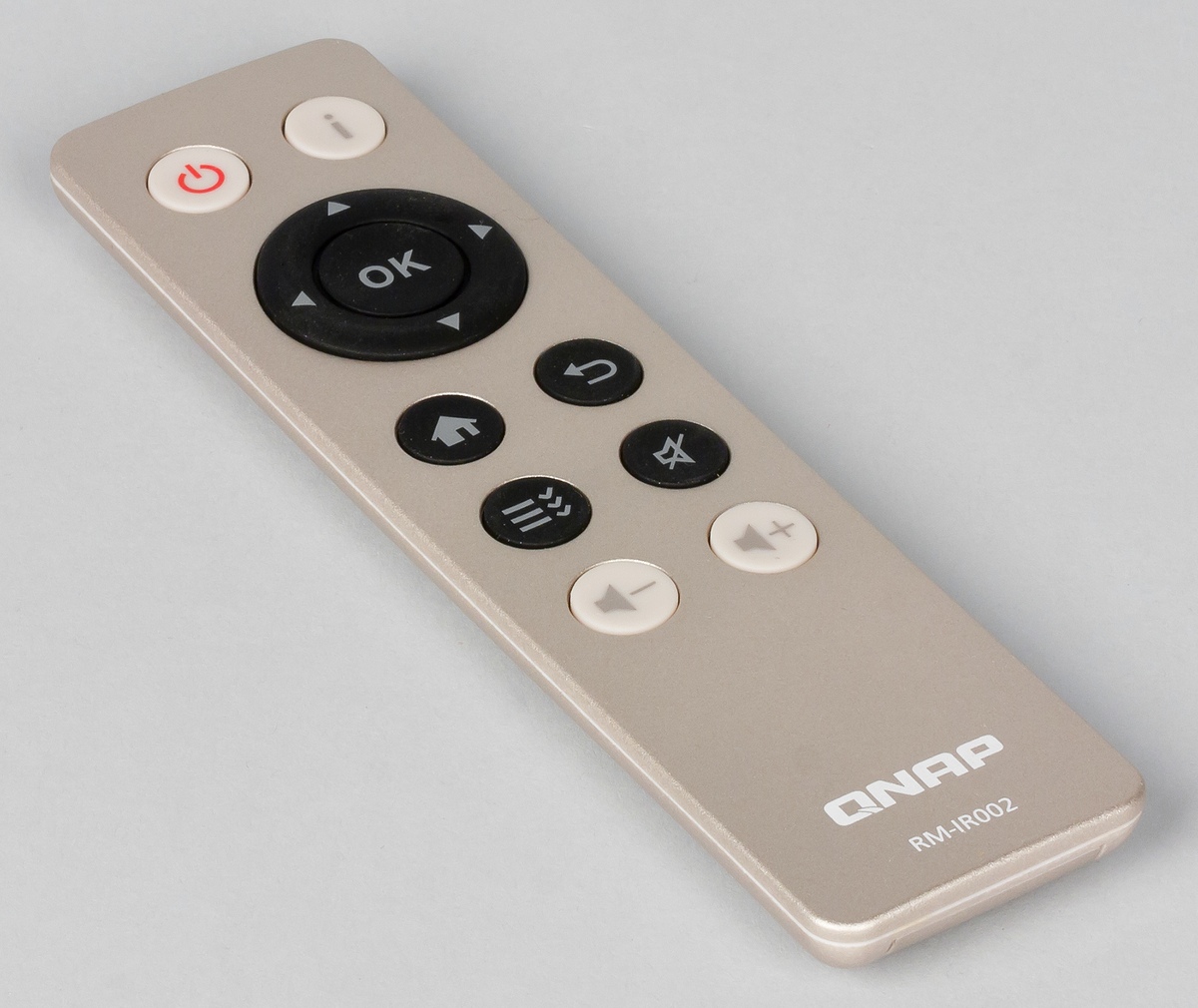

Пульт дистанционного управления RM-IR002 по дизайну напоминает модель, используемую с приставкой Apple TV. Корпус его изготовлен из пластика с серебристо-золотым покрытием. Габаритные размеры составляют 39×146×11 мм. Питание осуществляется от батареи формата CR2032.

Всего предусмотрено восемь кнопок и блок навигации. Сами кнопки резиновые и, к сожалению, хорошо собирают пыль. Пользоваться пультом в целом достаточно удобно. Жаль только, что нет переключения в режим мышки.

Конструкция и аппаратные характеристики

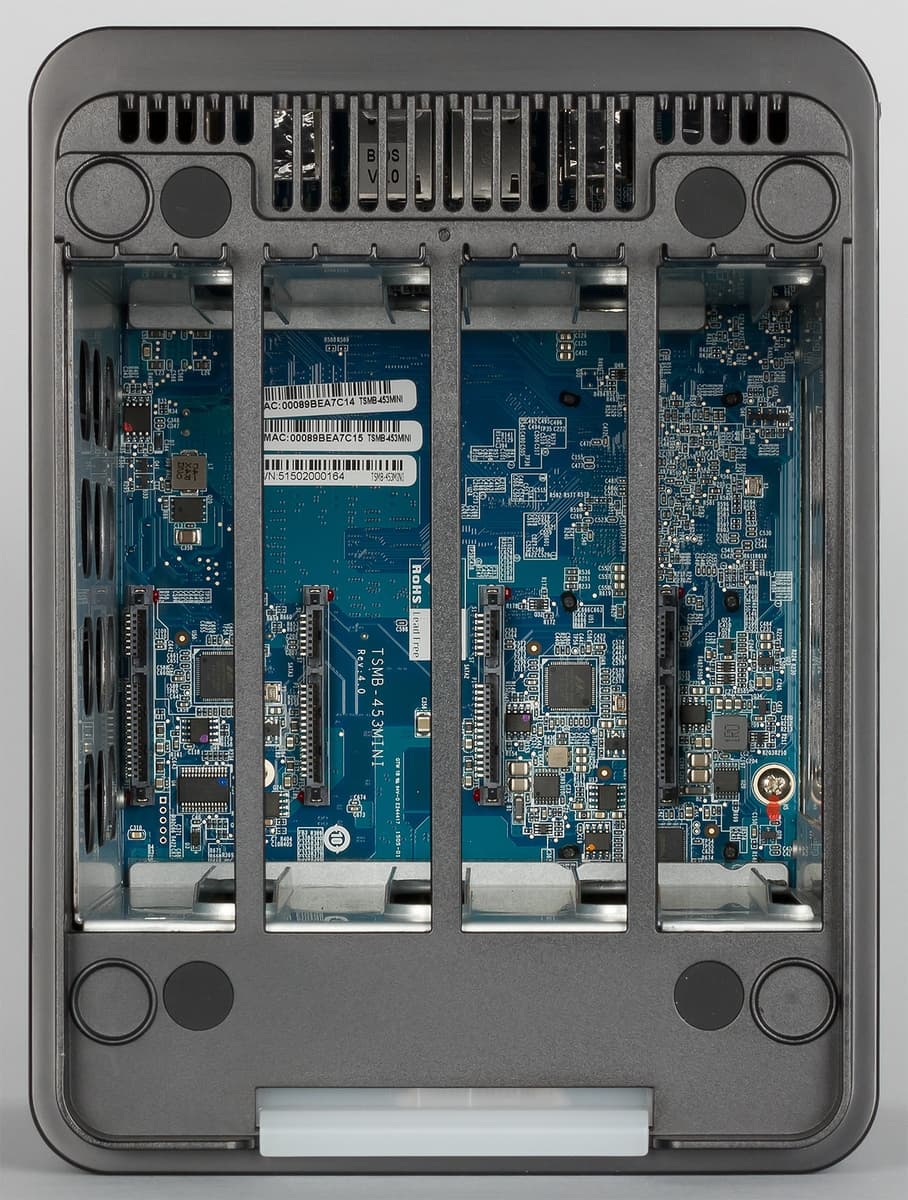

Как и у большинства других устройств, все электронные компоненты сетевого накопителя собраны на одной печатной плате. Она находится в нижней части корпуса и закреплена на металлической раме вместе с корзиной для винчестеров. Большая часть платы снизу закрыта экраном, так что многие названия использованных чипов мы узнали через доступ к консоли встроенной операционной системы.

За передней стенкой находится вентилятор системы охлаждения. Добраться до него для чистки будет непросто. Кроме того, он выполнен в формате центробежной модели и найти замену, если вдруг он выйдет из строя, в ближайшем магазине, вероятно, не получится. Жесткие диски устанавливаются сверху и держатся за счет собственного веса и защелок на рамках. Из-за относительно большого люфта, установить наши тестовые диски удалось не с первого раза.

Основой устройства служит представленная пару лет назад SoC Intel Celeron J1900 с TDP 10 Вт. Данный чип семейства Bay Trail имеет четыре ядра, работающих на частоте 2 ГГц. Объем оперативной памяти стандарта DDR3, как мы писали выше, в тестируемой модели составляет 8 ГБ. Это максимальное значение для использованного процессора. Отметим, что операционная система устройства работает в 64-битном режиме, что вполне логично, учитывая поддержку такого объема памяти. Встроенный графический контроллер позволяет реализовать выход HDMI с поддержкой разрешения Full HD, вывода звука и аппаратного декодирования видеофайлов.

Внешние контроллеры подключаются через шину PCI Express, для которой есть четыре линии в SoC. Два гигабитных сетевых интерфейса основаны на контроллерах Intel I210. За обслуживание портов SATA отвечают две микросхемы Marvell, встроенные в процессор порты в данной модели не используются. Вероятно, причина в том, что они поддерживают только скоростной режим 3 Гбит/с.

Контроллеры USB реализованы силами SoC. При этом для увеличения числа портов USB 3.0 установлен хаб ASMedia. Дополнительно в устройстве присутствует накопитель объемом 512 МБ, установленный на внутренний порт USB 2.0, который используется для инсталляции операционной системы.

В целом используется вполне стандартная конфигурация для данной платформы. Отметим наличие двух сетевых портов, что позволит увеличить производительность сетевого накопителя при работе с несколькими клиентами, а также реализовать сценарий запуска виртуальных машин. Последнему поможет и большой объем оперативной памяти, который в обычных задачах сетевого доступа к данным редко бывает востребован.

Тестирование накопителя проводилось с прошивкой версии 4.2.0 Build 20151118.

Возможности устройства — работа с облачными хранилищами

Перед началом работы с накопителем потребуется установить в него хотя бы один винчестер. В отличие от старших моделей серии, данное устройство не имеет экрана и кнопок, так что установка операционной системы на диски производится через специализированный веб-интерфейс. Для упрощения задачи можно использовать фирменную утилиту QFinder Pro или технологию облачной настройки. Во втором случае запустить накопитель можно с мобильного устройства на базе Android или iOS, отсканировав индивидуальный QR-код, находящийся на корпусе. Базовые параметры настройки включают в себя выбор сетевого имени, пароля, адресов, набора сервисов и конфигурацию дискового массива.

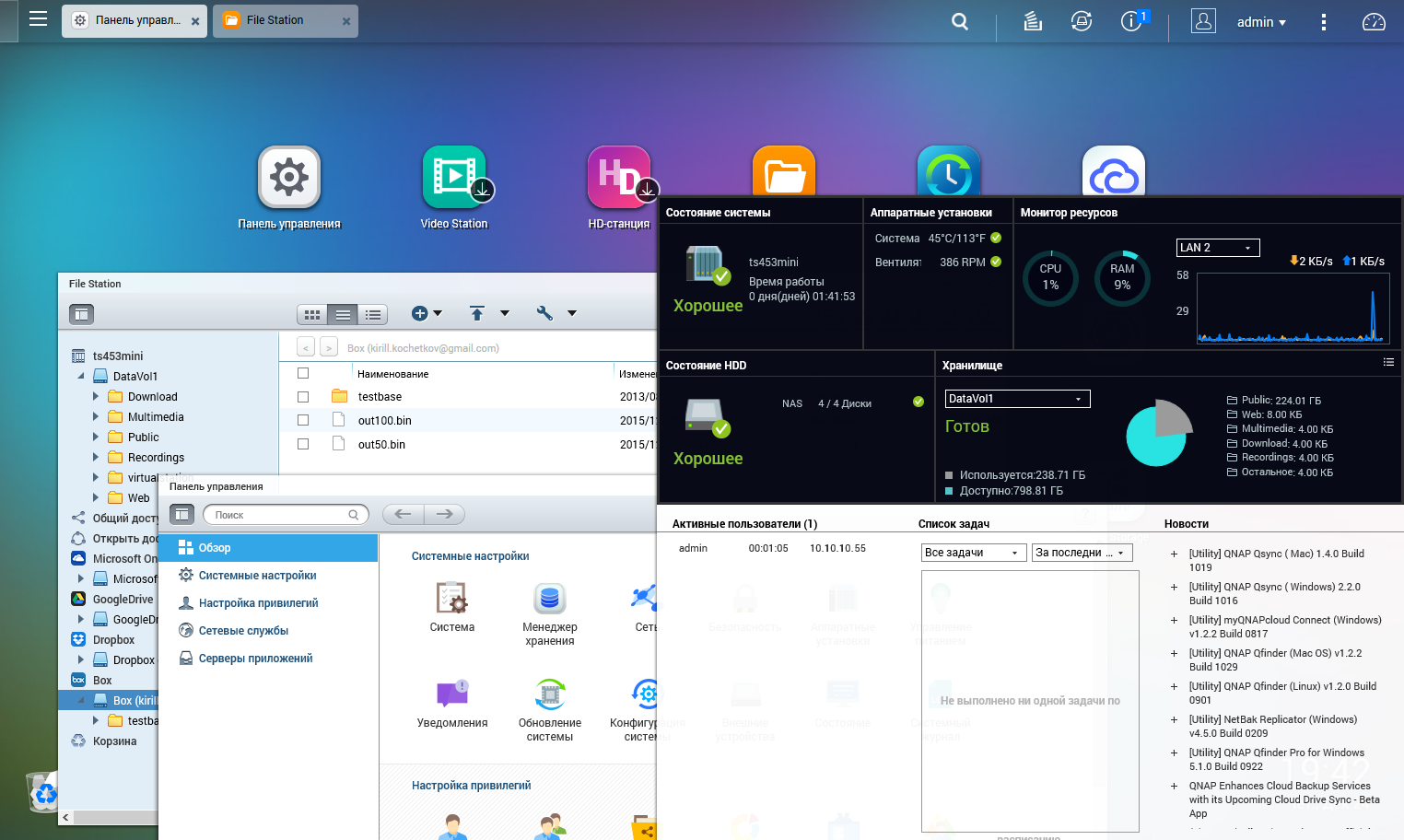

Про недавнее крупное обновление встраиваемого программного обеспечения QTS 4.2 мы писали в одной из недавних статей, так что повторяться смысла нет. А про видеовыход HDMI можно прочитать в статье о модели TS-251C. Поэтому вместо очередного стандартного описания в этой статье мы более глубоко опишем возможности сетевого накопителя по взаимодействию с различными облачными хранилищами. Конечно, эта информация будет применима не только к TS-453mini, но и к другим моделям QNAP, для которых есть соответствующие программные модули.

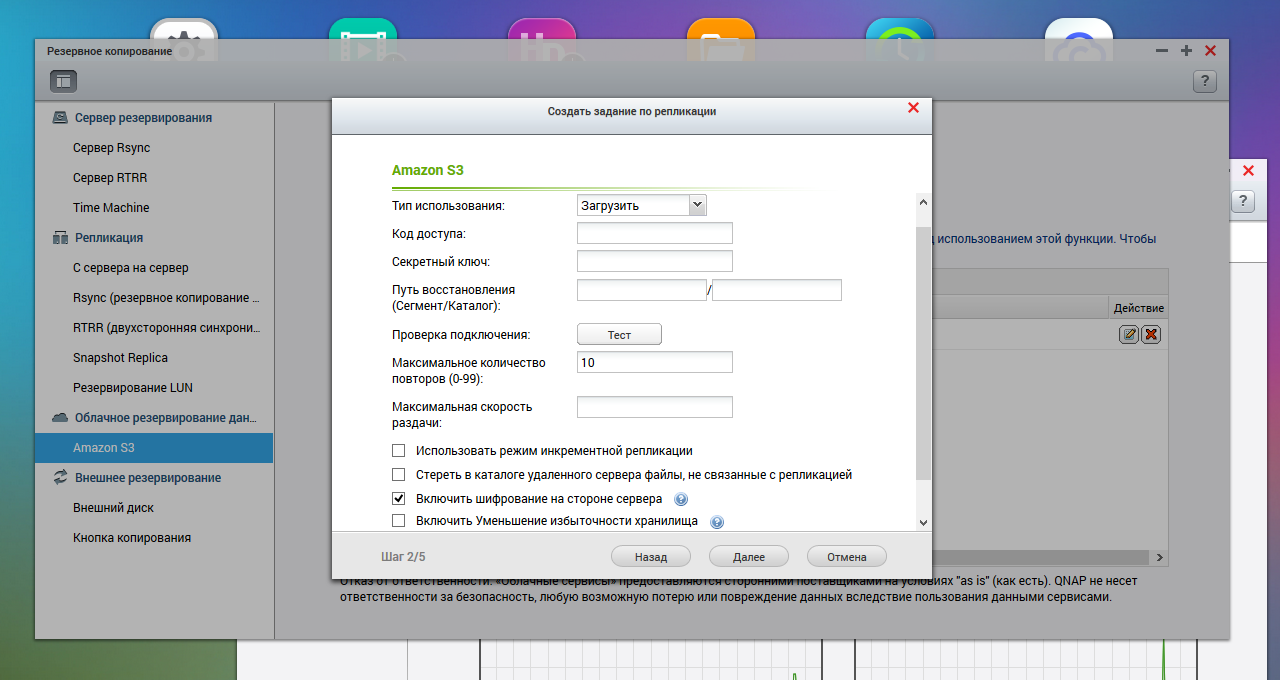

Итак, сначала посмотрим на встроенный модуль резервного копирования. Он присутствует в основной прошивке и не требует дополнительной установки. Из облачных сервисов здесь есть только один из наиболее известных — Amazon S3. После регистрации и некоторых дополнительных настроек вы сможете копировать данные в облако или из облака единовременно или по расписанию. При этом поддерживается инкрементный режим и шифрование.

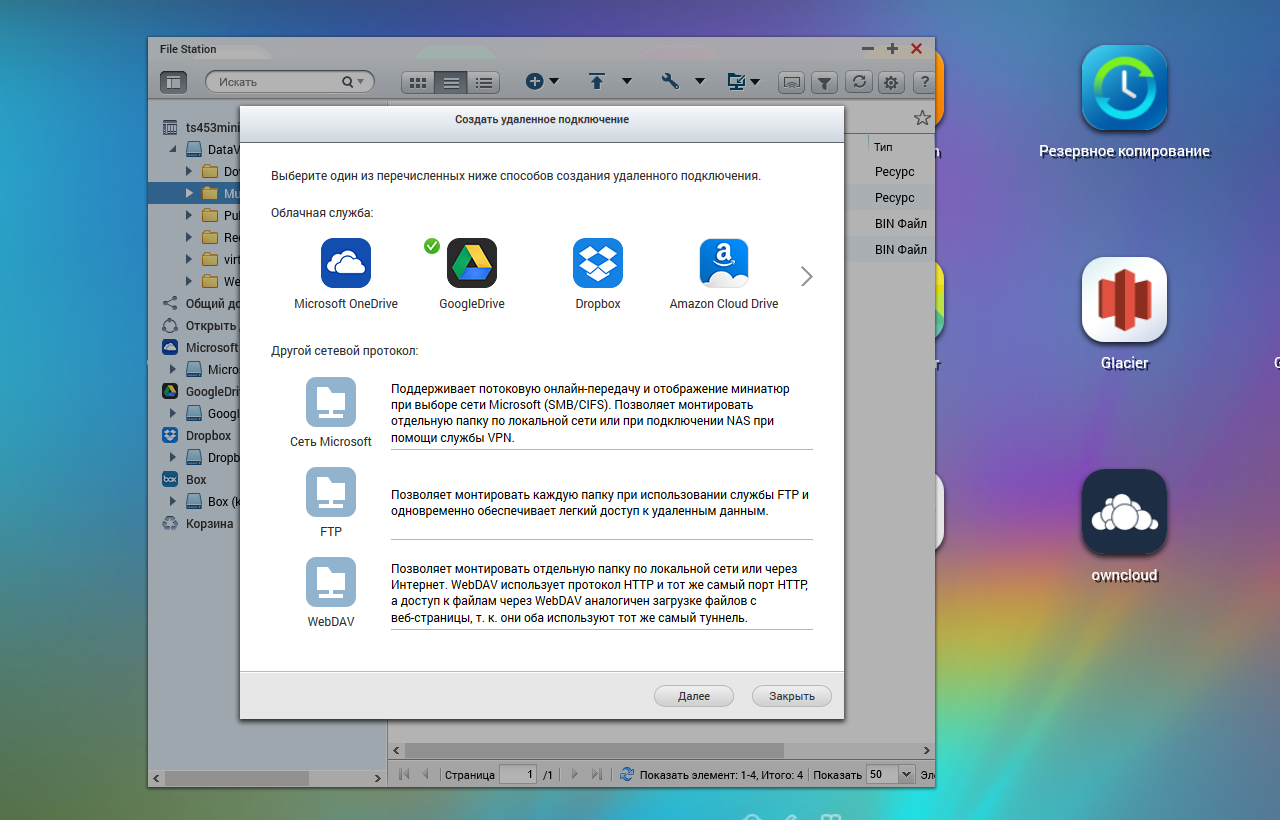

Второй вариант работы с внешними облаками — подключение их ресурсов как виртуальных папок в File Station, что позволит вам копировать файлы из и в облако в этом модуле. Для этого необходимо сначала установить приложение Connect to Cloud Drive. В нем поддерживаются следующие сервисы: Microsoft One Drive, GoogleDrive, Dropbox, Amazon Cloud Drive, Yandex Disk и Box. При подключении аккаунта происходит авторизация для доступа в облачной службе, после чего в дереве файлов у вас появляются данные из облака. Заметим, что операции проводятся в фоновом режиме, причем можно использовать облачные сервисы и для получателя, и для отправителя. Подключения к сервисам индивидуальны для каждого пользователя и сохраняются после повторного входа в веб-интерфейс, а также перезагрузки. К сожалению, в мобильной утилите облачные сервисы не видны.

Отметим, что с текущей версией прошивки у нас не получилось получить доступ к Yandex Disk, а Amazon Cloud Drive предоставлял бесплатно только три месяца и требовал данные кредитной карты, так что его мы не проверяли. Скорость скачивания и загрузки файлов зависит от сервиса и составляет до 9 МБ/с (тестирование проводилось на канале 100 Мбит/с). В целом, данная возможность может быть полезна для единовременных операций, когда нужно оперативно переписать файлы, или для переноса архивов.

Посмотрим теперь, что интересного есть в дополнительных модулях. Общее их число для данной модели превышает сотню, при этом в категории резервного копирования их более двух десятков.

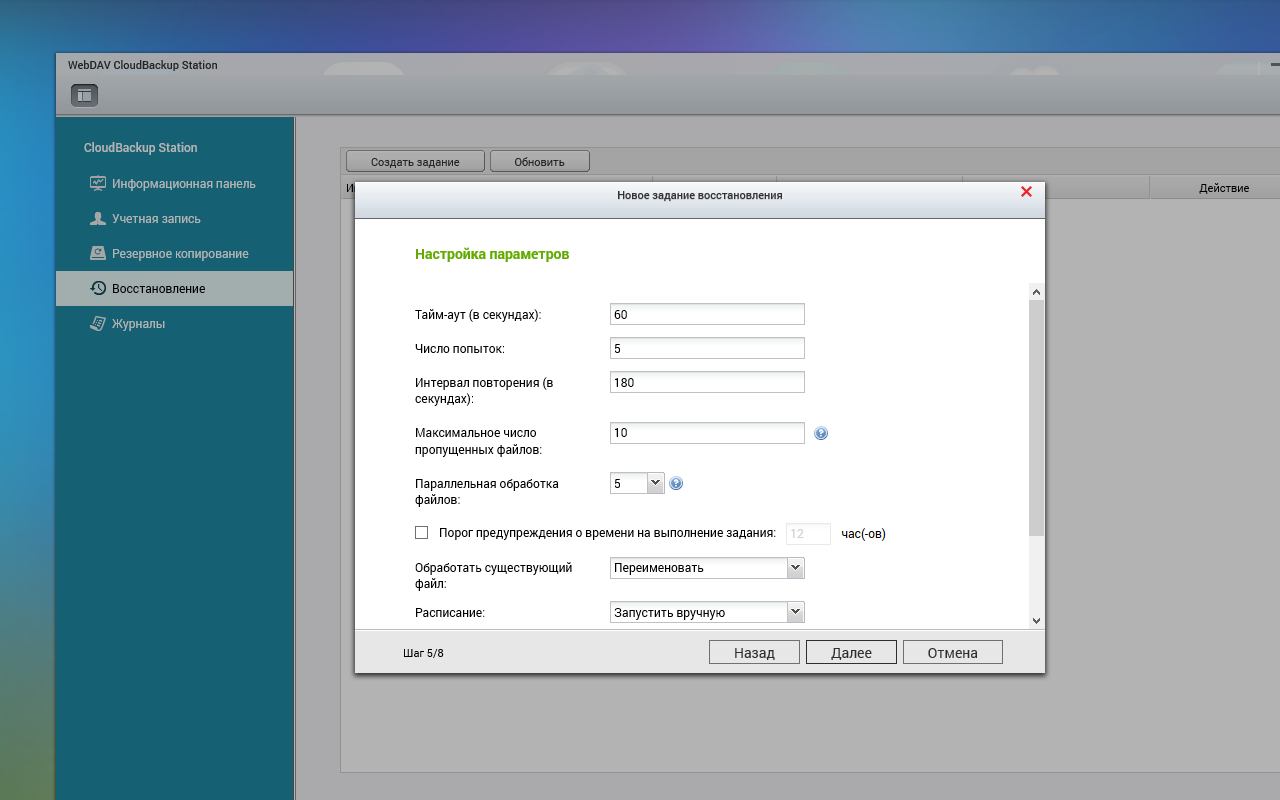

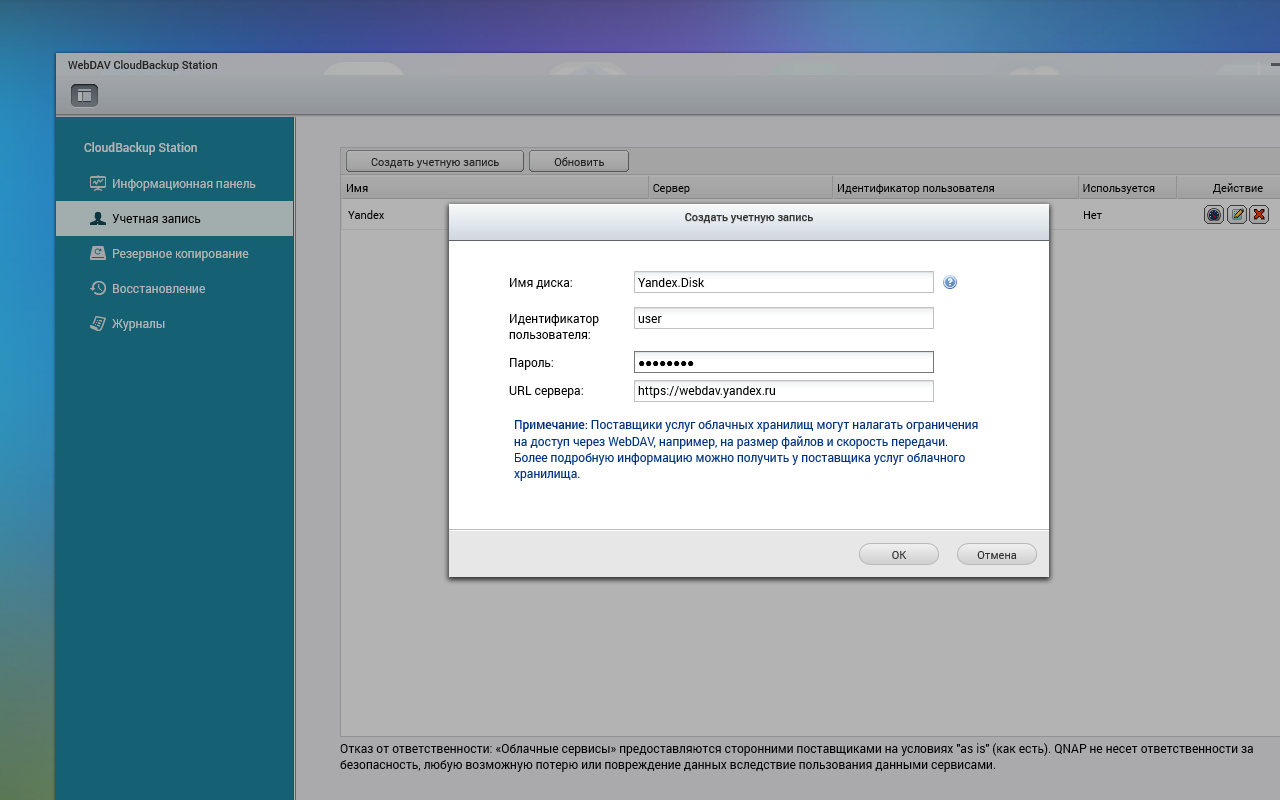

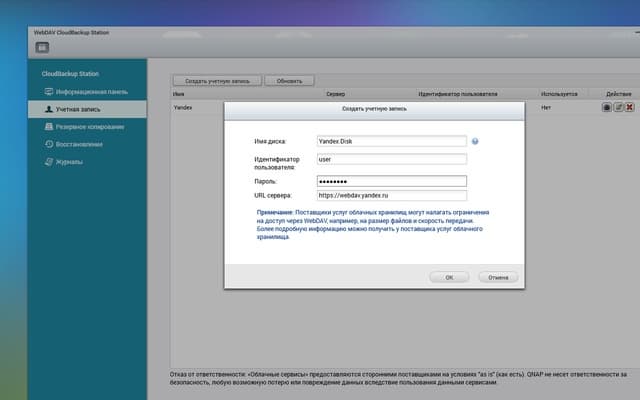

Несколько программ, объединенных названием CloudBackup Station, имеют сходный интерфейс и возможности. Основные отличия — на странице указания аккаунтов сервисов. Здесь поддерживаются, в частности, Azure Storage, Google Cloud Storage, Glacier, S3Plus и основанные на OpenStack Swift решения. Есть и возможность использовать других провайдеров, которые предоставляют доступ к данным по WebDAV. Указанные сервисы ориентированы на бизнес-пользователей и являются платными. Так что для теста мы воспользовались поддержкой WebDAV в Yandex.Disk.

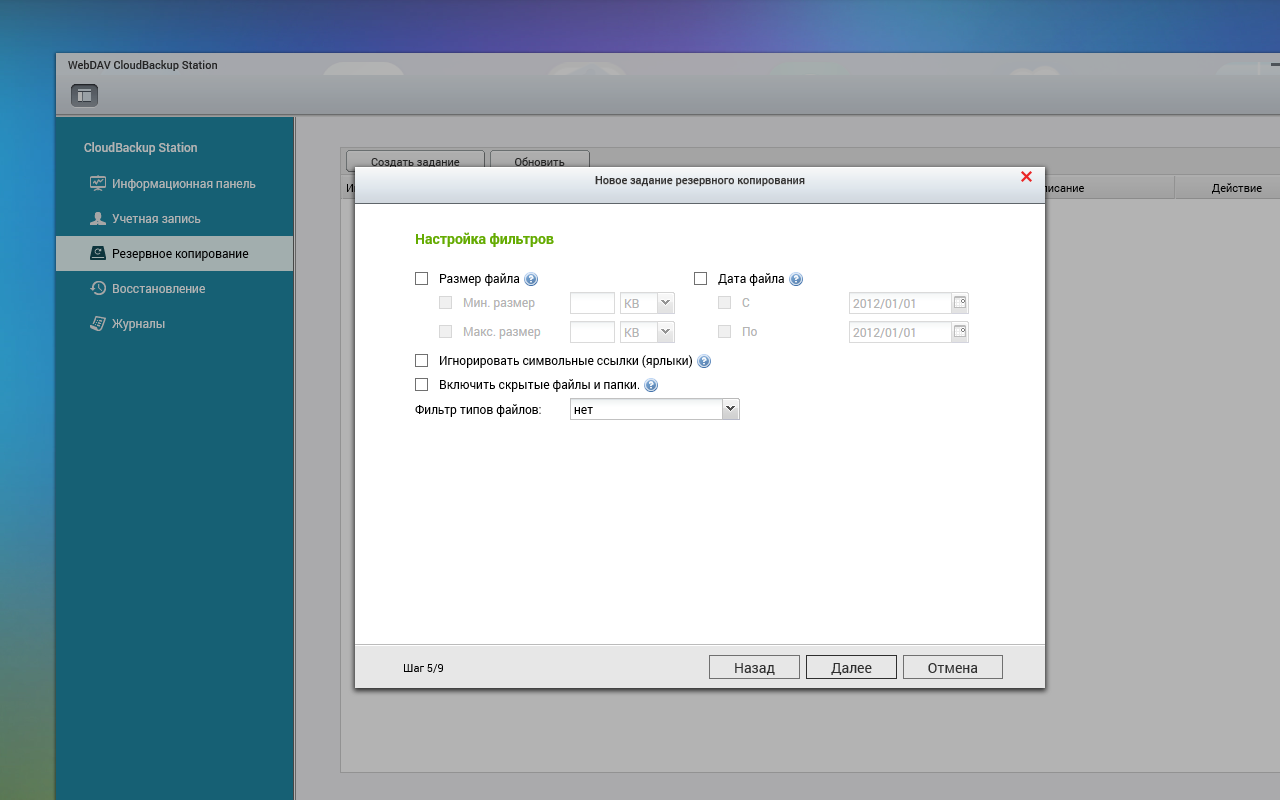

Вы можете указать одновременно несколько аккаунтов и несколько задач резервного копирования или восстановления. В каждом задании, кроме исходных папок и расписания, есть и набор дополнительных опций, включая фильтры по размеру, типу и дате файла.

В расписании кроме привычных режимов «в заданное время» и «периодически», присутствует пункт «после этого задания», что позволяет создавать достаточно сложные схемы резервного копирования данных.

Отметим, что данные модули не поддерживают режим непрерывной синхронизации данных, а выполняют именно задачи резервного копирования и восстановления.

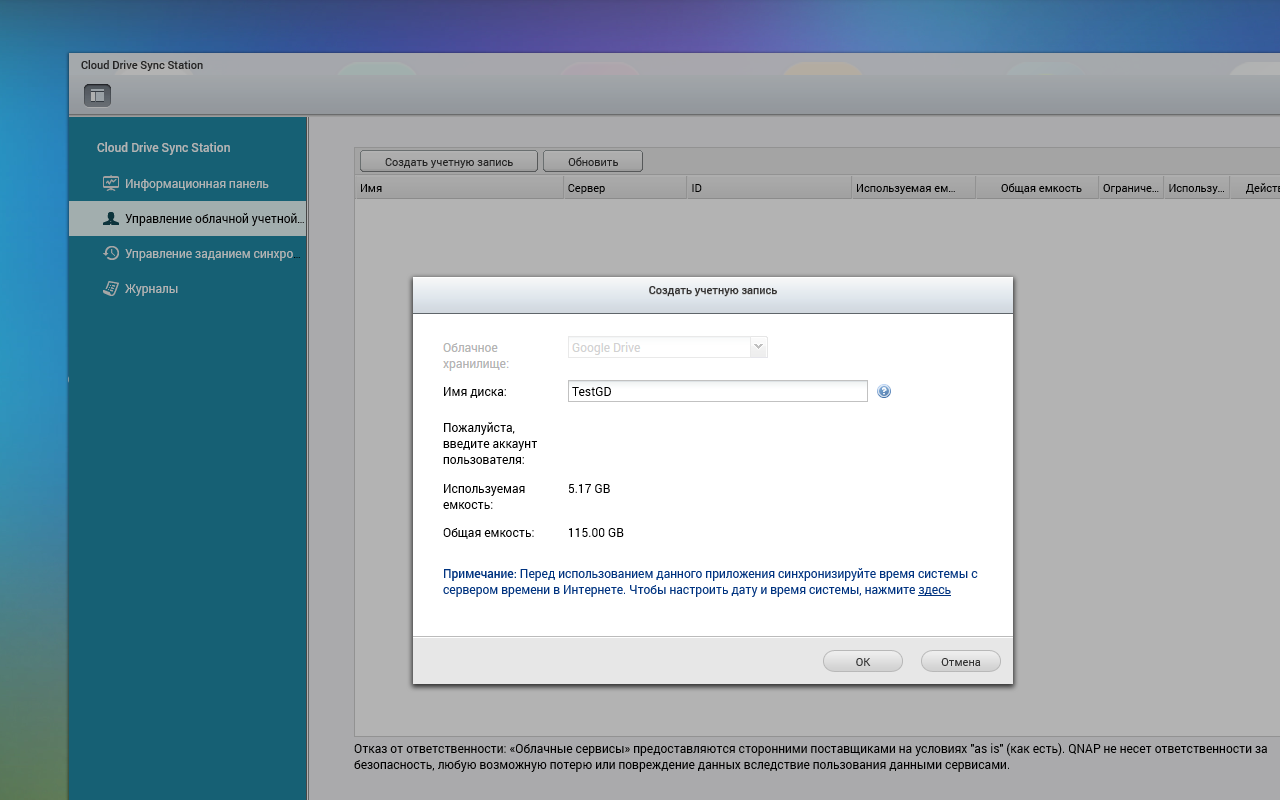

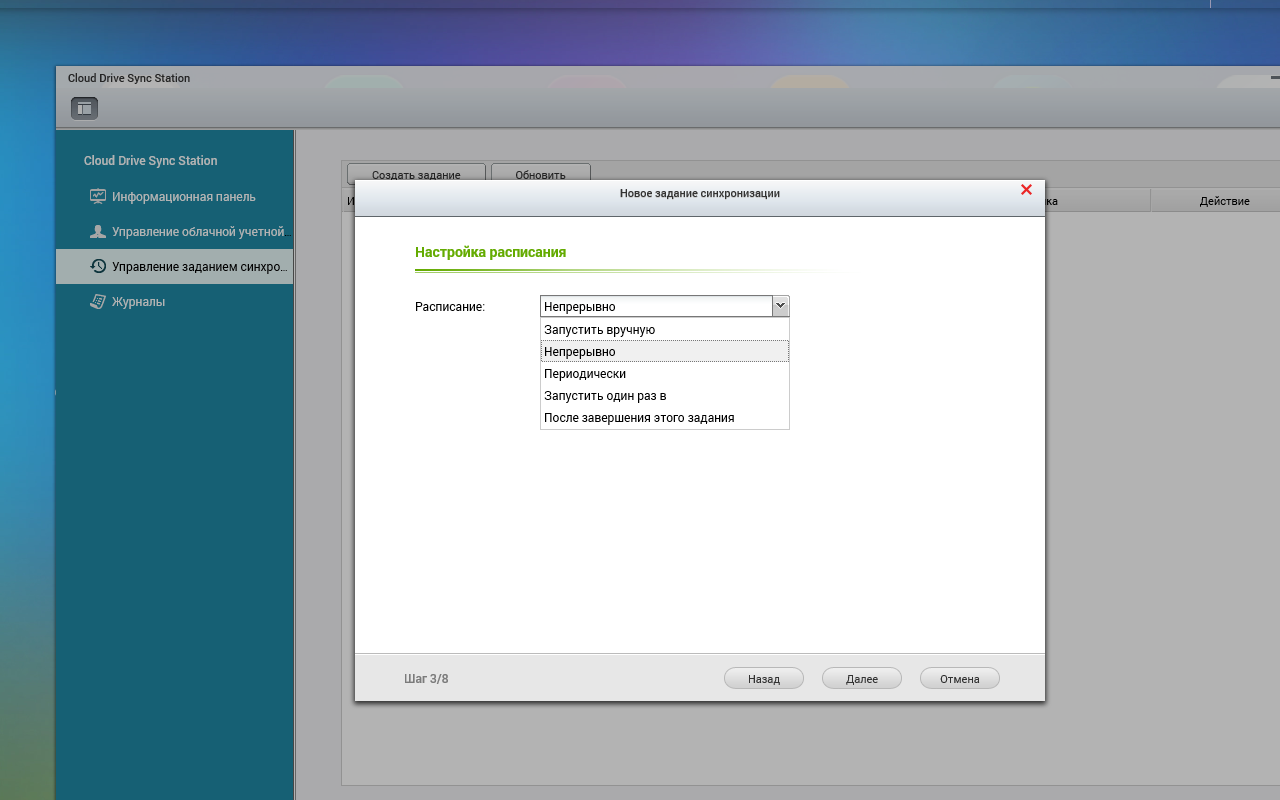

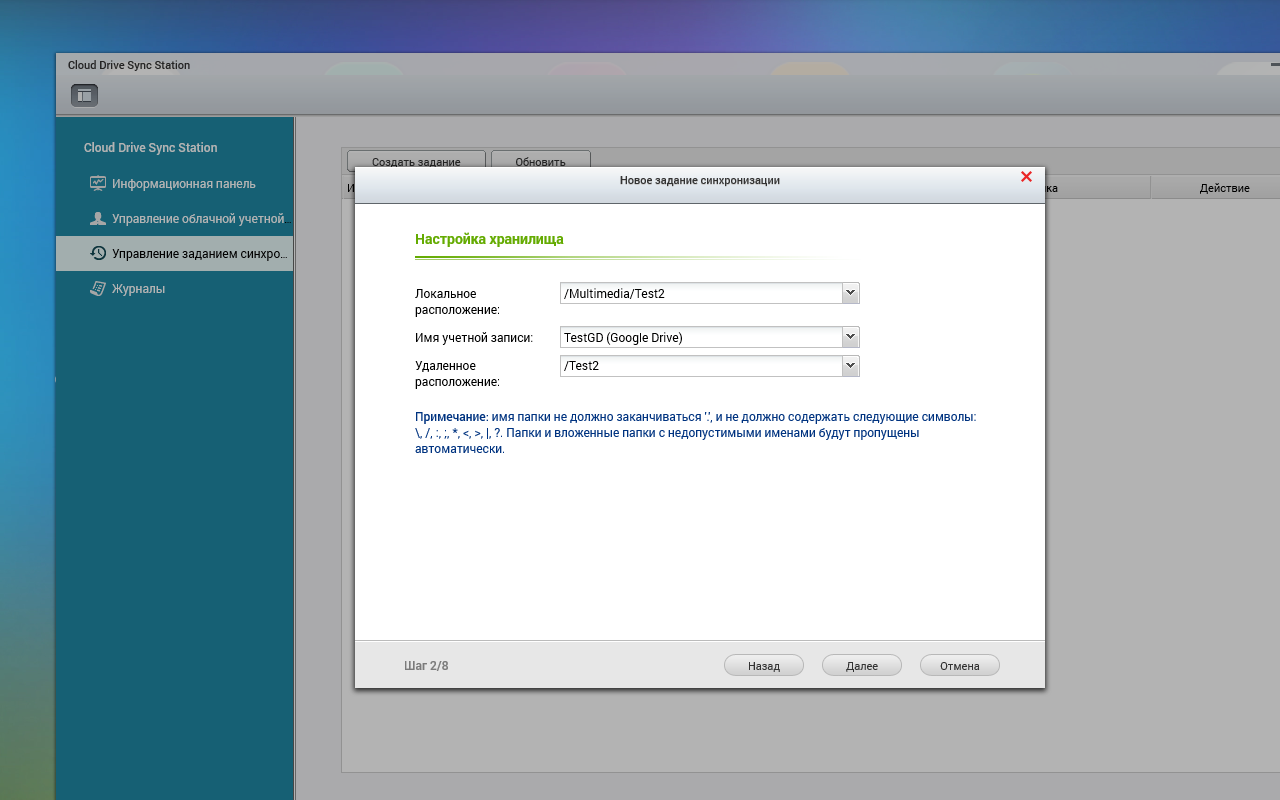

Если же требуется именно синхронизация, можно воспользоваться утилитой Cloud Drive Sync. Текущая ее версия рассчитана на работу с Google Drive и Dropbox. В программе можно задать несколько аккаунтов, а потом настроить задания синхронизации файлов с ними.

При этом вы можете создавать пары из любых папок на сетевом накопителе и облачном диске.

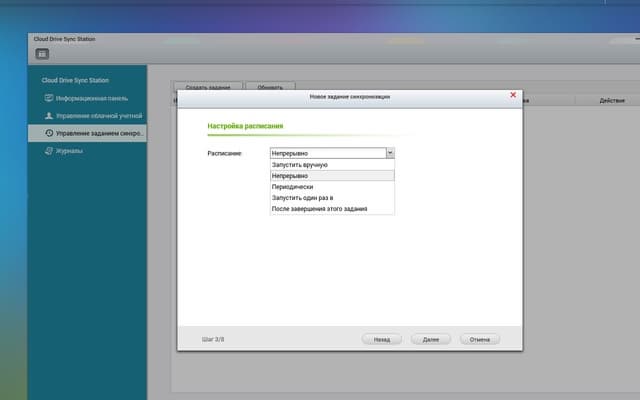

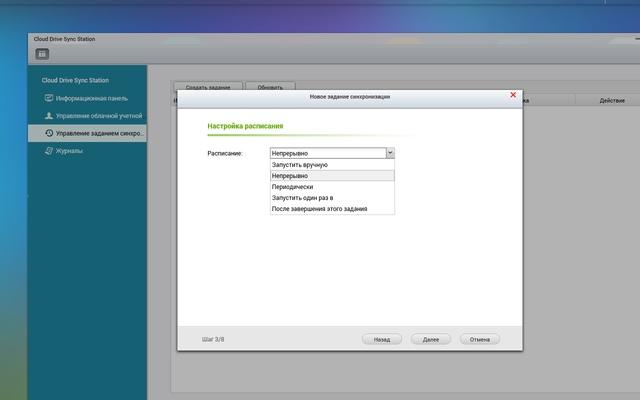

Если постоянная синхронизация не требуется, то можно выбрать и другой режим, включая расписание и однократный запуск.

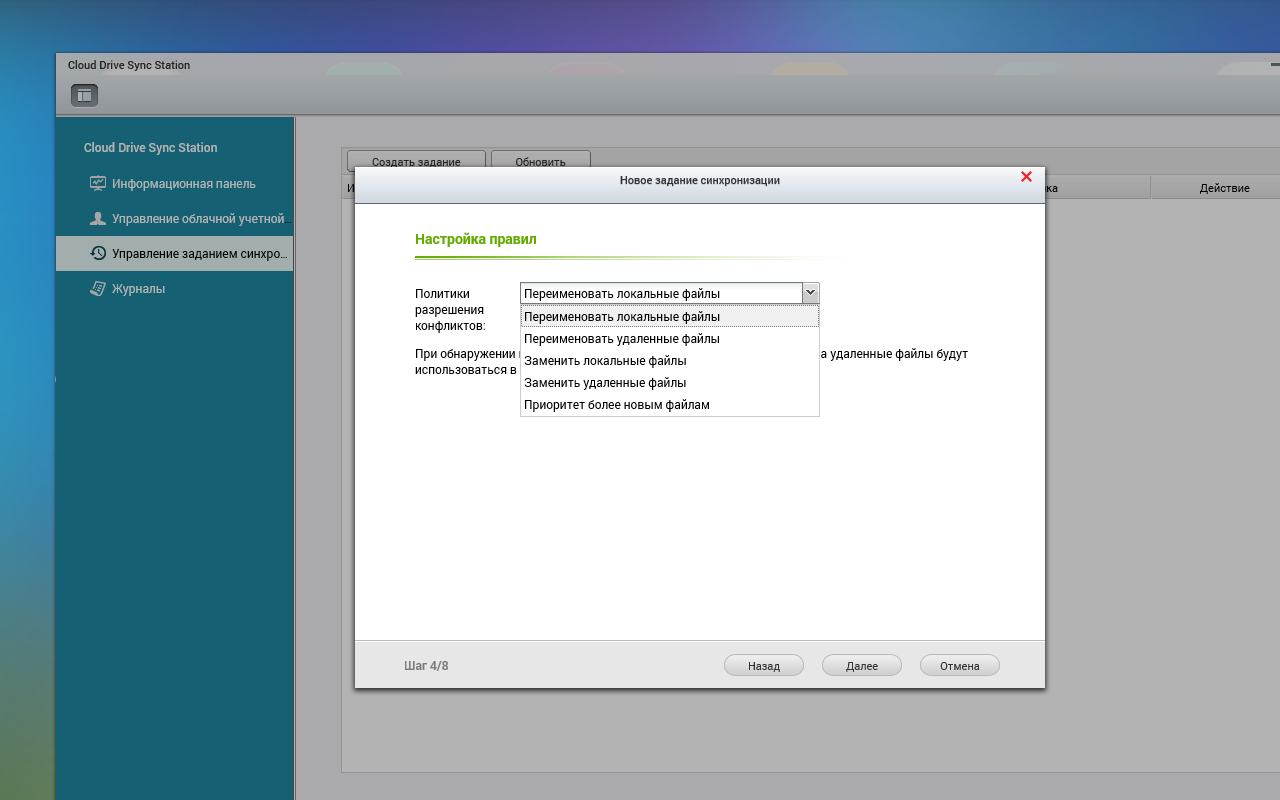

Есть возможность указания и способа разрешения конфликтов, а также установки фильтров на размер или дату изменения файлов.

Сервис показался достаточно интересным. Жаль, что список поддерживаемых хранилищ у него невелик. Впрочем, вполне вероятно, что с обновлениями программного обеспечения он будет расширен.

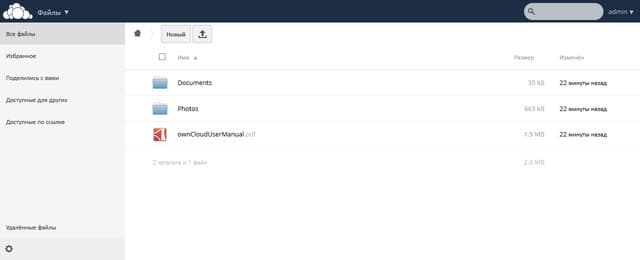

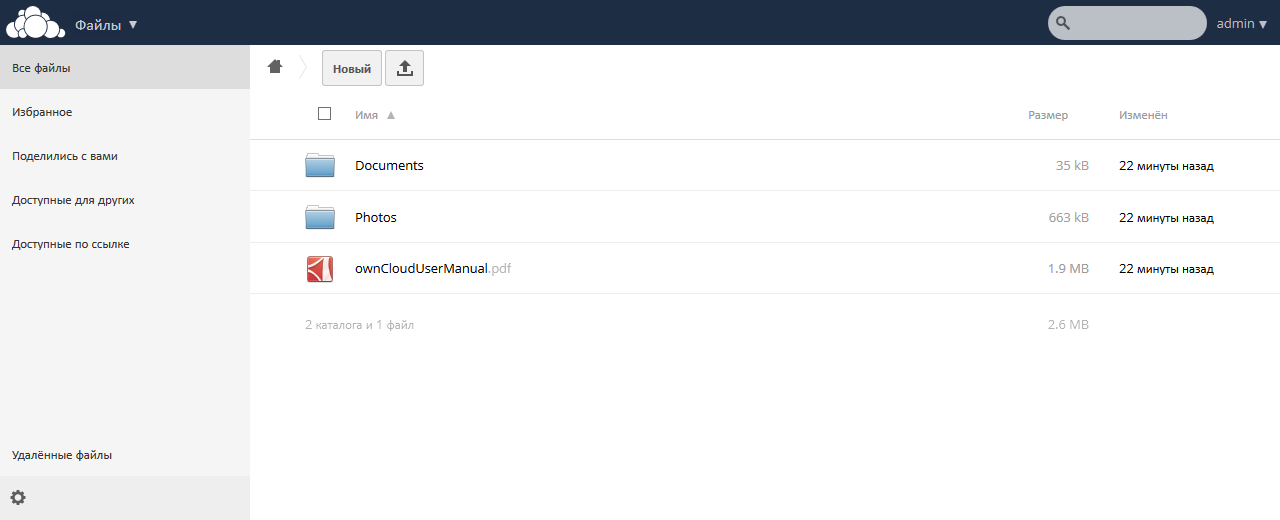

Иногда может потребоваться и в определенном смысле обратная задача — реализация собственной облачной службы на сетевом накопителе. Это позволяет иметь все данные при себе и контролировать их распространение. Для ее решения в каталоге QPKG можно найти несколько модулей. В частности, это известное решение owncloud.

Оно имеет собственных клиентов под все распространенные операционные системы, включая мобильные, а также поддерживает доступ через WebDAV.

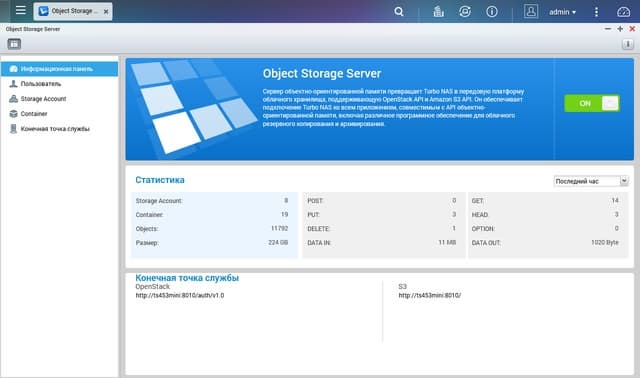

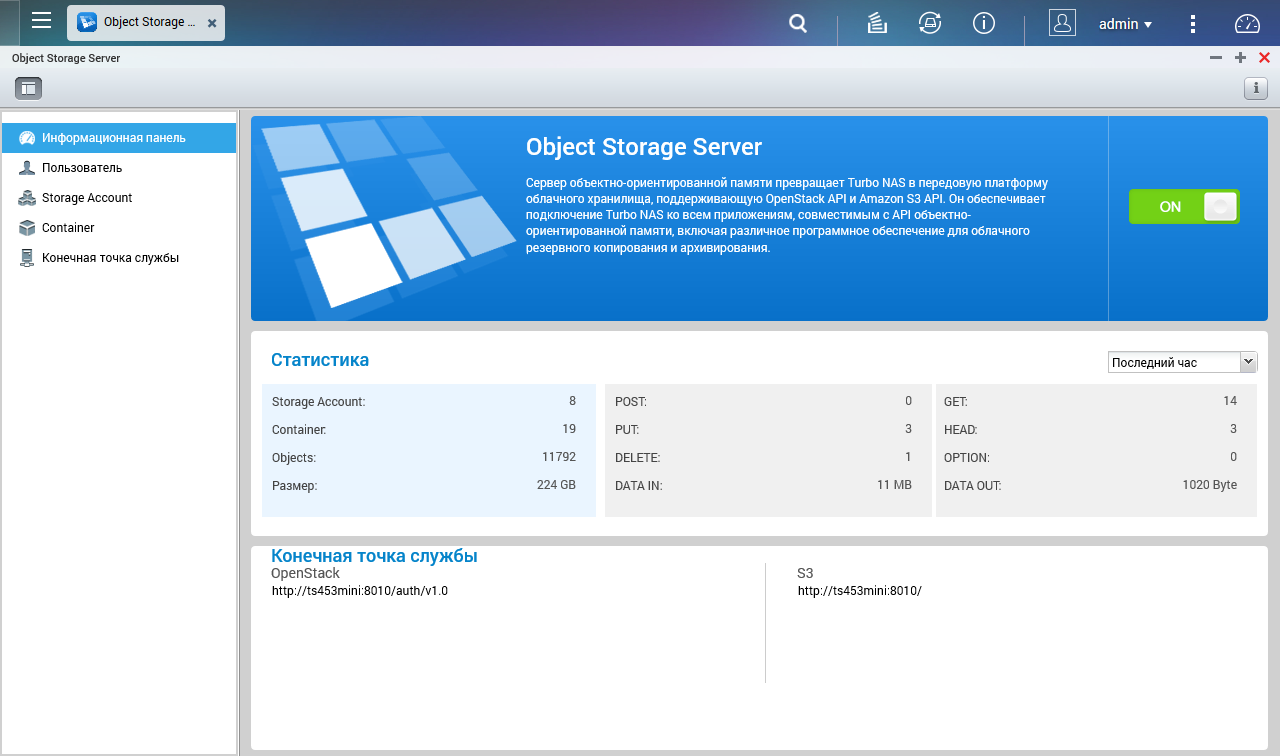

Вторая программа не менее интересна: это Object Storage Server (OSS), поддерживающий два API — S3 и OpenStack. Подробнее о работе с ней можно прочитать в статье на сайте производителя. Там же есть и список совместимых клиентов.

Так что при желании вы можете создать на базе сетевого накопителя QNAP собственный сервис облачного хранилища для обмена файлами и резервного копирования.

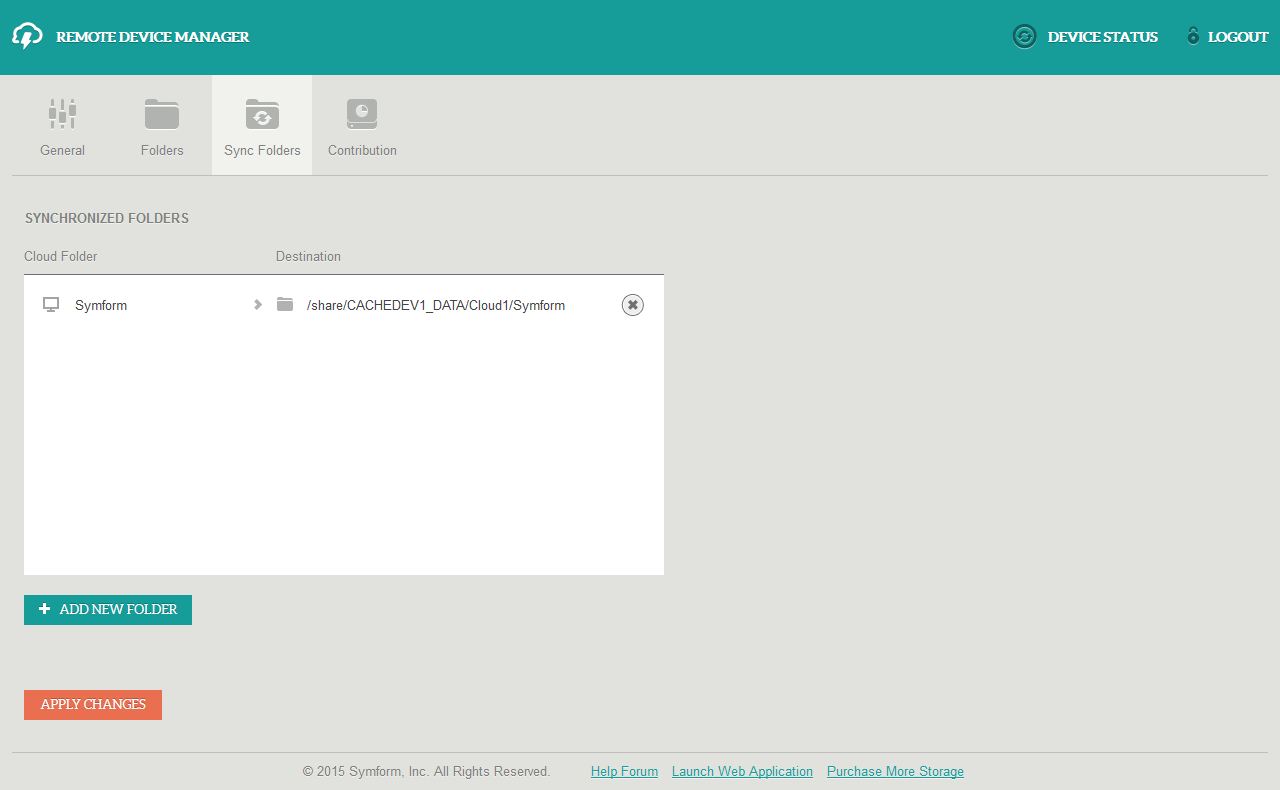

Из необычных сервисов отметим реализацию работы с Symform — формально «неограниченным» бесплатным облачным хранилищем. Схема работы здесь достаточно простая — вы можете предоставить другим пользователям сервиса свои ресурсы и получить взамен место для своей информации. Коэффициент «обмена» — два к одному (за каждые два «отданных» гигабайта вы получаете один гигабайт).

Если нет желания делиться своими дисками, можно воспользоваться платными аккаунтами для увеличения. Данный сервис позволяет автоматически создавать копии заданных папок с устройств в облаке (доступ к ним можно получить через фирменный портал), а также синхронизировать ваши файлы между несколькими устройствами.

Как мы видим, современные сетевые накопители не только позволяют реализовать сценарии с локальным доступом, но и способны решать задачи синхронизации, совместного доступа и резервного копирования для мобильных устройств, включая варианты с удаленным доступом. При этом есть как поддержка внешних облачных систем хранения данных, так и реализация аналогичной функциональности на самом сетевом накопителе.

Тестирование

Четырехдисковых накопителей на данной платформе у нас ранее не было, так что будет интересно посмотреть, насколько трудным для них окажется режим RAID5. Впрочем, вспоминая ранее проведенные тесты, скорее всего и в этот раз мы встретимся с ограничением гигабитного сетевого интерфейса даже в такой конфигурации. Тесты проводились с дисками WD Red WD10EFRX в программе Intel NASPT со стандартным набором шаблонов. Никакие дополнительные пакеты на сервер не устанавливались. Осуществлялись только минимальные настройки — создание дискового тома, общей папки и пользователя с полным доступом к ней.

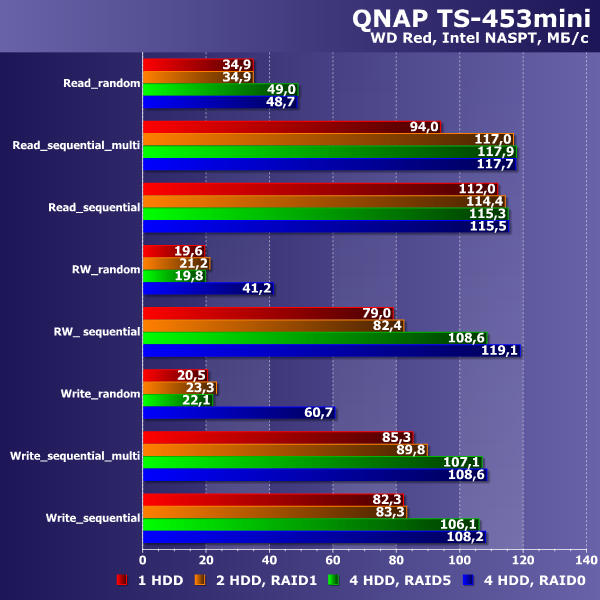

Производительность QNAP TS-453mini

Как мы и ожидали — платформа рассматриваемого устройства легко справляется с тестовыми задачами во всех режимах. На сайте производителя указано, что общая производительность при работе по двум сетевым интерфейсам может превышать 220 МБ/с. Напомним, что работа в один поток с одного клиента все равно будет ограничиваться одним гигабитом. Подробнее о вариантах использования нескольких сетевых карт в сетевом накопителе мы писали ранее.

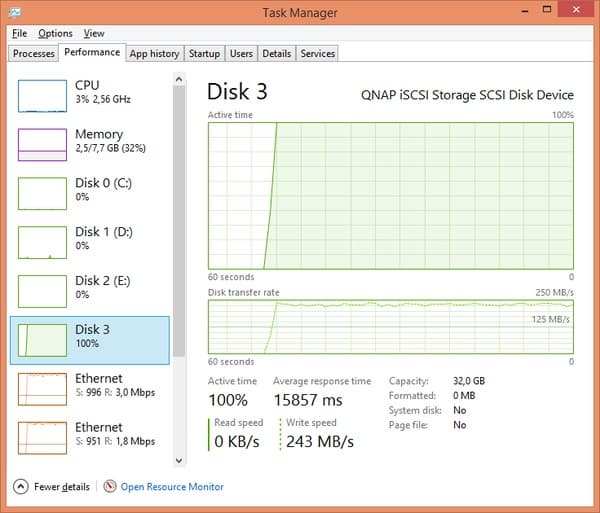

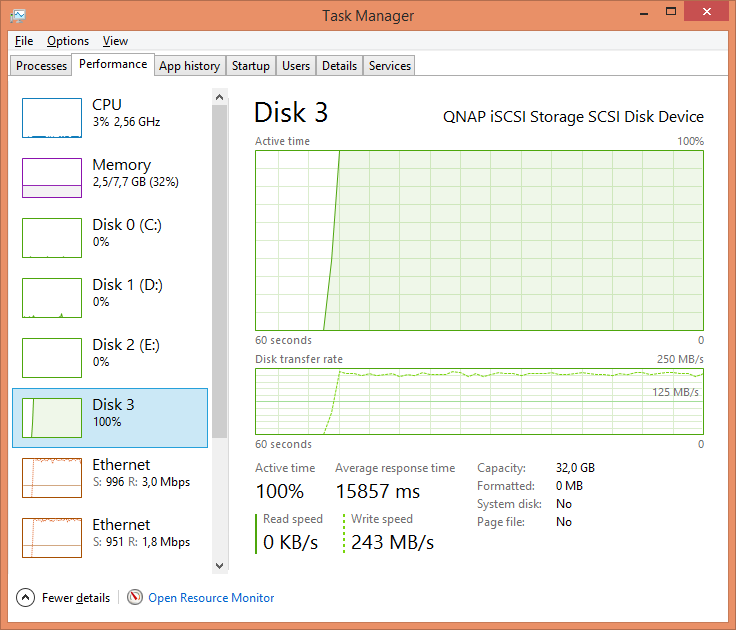

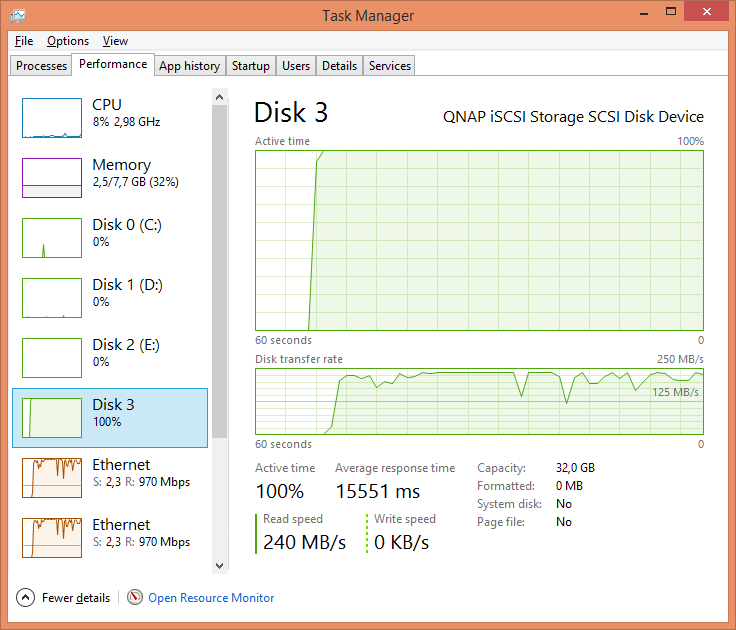

Для проверки такого сценария мы использовали утилиту IOmeter и подключение к тому iSCSI на массиве RAID5 с двух сетевых карт, установленных на стороне клиента, одновременно. В этом случае, от сетевого коммутатора не требуется ничего, кроме наличия нужного числа портов. Никакие режимы объединения в этот раз мы не использовали. Благодаря поддержке MCS (Multiple Connected Session) в штатном инициаторе iSCSI операционной системы Windows, мы смогли подтвердить указанные производителем цифры. На последовательных операциях общие скорости чтения и записи действительно составляли более 230 МБ/с. Конечно, это несколько искусственная ситуация, однако она показывает потенциальные возможности устройства.


При оценке температурного режима и уровня потребления использовались четыре винчестера в режиме RAID5. Проверялись три режима: сон, бездействие и работа. Первые два варианта оценивались в течение получаса с двухчасовой подготовкой, а для последнего мы прогоняли наш полный набор тестов. Температурные показатели отражают максимальные значения за время проведения теста, а потребление указано среднее «из розетки». Температура окружающей среды во время данной проверки составляла около 23 градусов.

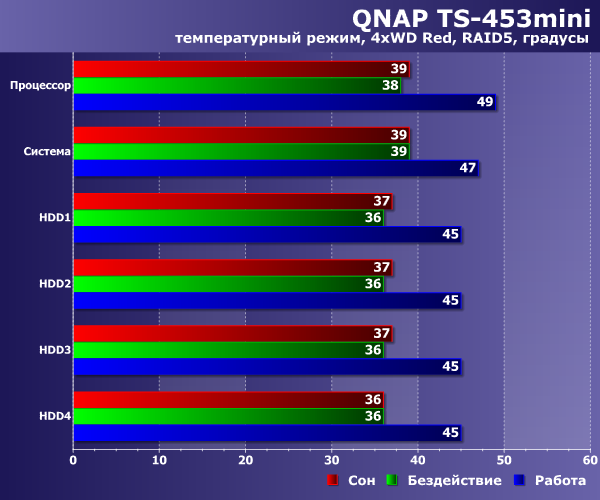

Температурный режим QNAP TS-453mini

Тестирование показало, что температура дисков в сетевом накопителе не превышала 45 градусов во всех режимах. Даже с учетом более высокого потребления дисков высокой емкости, система охлаждения должна справиться и с ними. Отметим, что в обычных режимах скорость вращения штатного вентилятора была около 400 об/мин, а под нагрузкой повышалась до 450 об/мин и несколько раз буквально на пару минут — до 550 об/мин. Шум от него во всех случаях был практически незаметен. Так что по этому параметру можно рекомендовать модель и для домашнего использования.

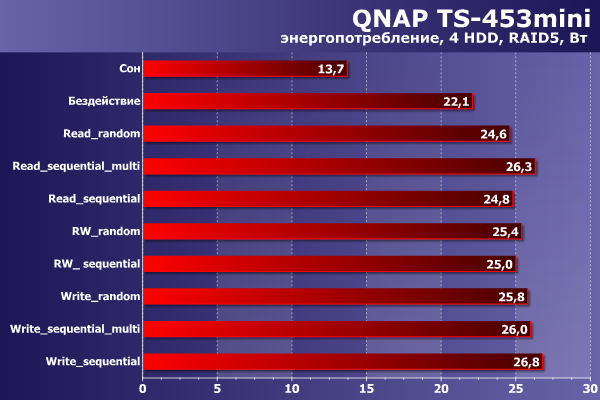

Энергопотребление QNAP TS-453mini

Что касается энергопотребления, то максимальное значение немногим превышает 25 Вт, а в режиме сна мощность снижается до 14 Вт. Так что и по этому параметру все очень неплохо. В частности, данные показатели означают, что для ИБП можно выбирать устройства с батареями невысокой емкости (конечно, если планируется работа только с одним накопителем и не в течение нескольких часов).

Заключение

Компания QNAP последнее время представила много интересных и необычных продуктов, заметно отличающихся по дизайну от традиционных моделей сетевых накопителей. Можно вспомнить, в частности, безвентиляторные устройства HS-210 и HS-251, а также гибридный накопитель TAS-168 со встроенной операционной системой Android. При этом компания не забывает и про программную составляющую, которая в данном случае играет, пожалуй, главную роль. Осеннее обновление QTS 4.2 принесло много интересных возможностей как для бизнес-сегмента, так и для домашних пользователей.

Рассмотренный в этой статье накопитель QNAP TS-453mini интересен современной платформой, возможностью легкого апгрейда модулей оперативной памяти, наличием USB 3.0, HDMI и двух гигабитных сетевых портов. При этом компания попробовала уменьшить его габаритные размеры, установив диски в корпусе вертикально. Правда, при этом мы получили и маркий глянцевый корпус и внешний блок питания, но, как говорится, «на скорость это не влияет».

Формально модель позиционируется в сегмент SMB, но мы после знакомства с нею скорее бы говорили про требовательных домашних пользователей. Для них большинство наших замечаний не имеют серьезного значения. Дома не обязательно иметь замки на дисковых отсеках, проще обеспечить комфортные условия размещения устройства, а глянец можно даже попробовать записать в плюсы. Но, конечно, и во многих современных офисах данная модель будет смотреться вполне уместно, особенно если они не утилитарные.

По итогам тестирования устройство подтвердило наши ожидания о высокой производительности, эффективной системе охлаждения и низком энергопотреблении. Так что место традиционной ложки дегтя и в этот раз занимает достаточно высокая стоимость модели.
