Сетевой накопитель QNAP TS-251C


Поколение однокристальных систем Intel Bay Trail оказалось очень удачным для использования в сетевых накопителях. Они имеют стандартные ядра x86 с поддержкой 64-х битных вычислений, встроенные контроллеры SATA и USB 3.0, а также позволяет подключать периферию через шину PCIe.

Компания QNAP одной из первых представила решения на базе этих SoC и мы познакомились с моделью TS-251 в конце прошлого года. А этой весной в нашей лаборатории побывала интересное безвентиляторное устройство HS-251. Тогда же, на выставке CeBit 2015, производитель представил более доступную модель на этой же платформе — TS-251C, которая и будет протестирована в этом материале.

Она также использует SoC Intel Celeron J1800, имеющий два вычислительных ядра, работающих на частоте 2,4 ГГц. Объем оперативной памяти устройства составляет 1 ГБ и не может быть расширен. Конструкция корпуса не подразумевает горячую замену винчестеров, а штатно можно установить только модели формата 3,5″. Также сократили число портов — есть только один гигабитный для подключения к сети и один USB 3.0.

Как мы видим, отличий от старших устройств немного — меньше памяти, меньше портов, нет горячей замены дисков. Так что для многих пользователей это очень неплохой вариант сэкономить без существенных потерь в функциональности и производительности.

Видеообзор

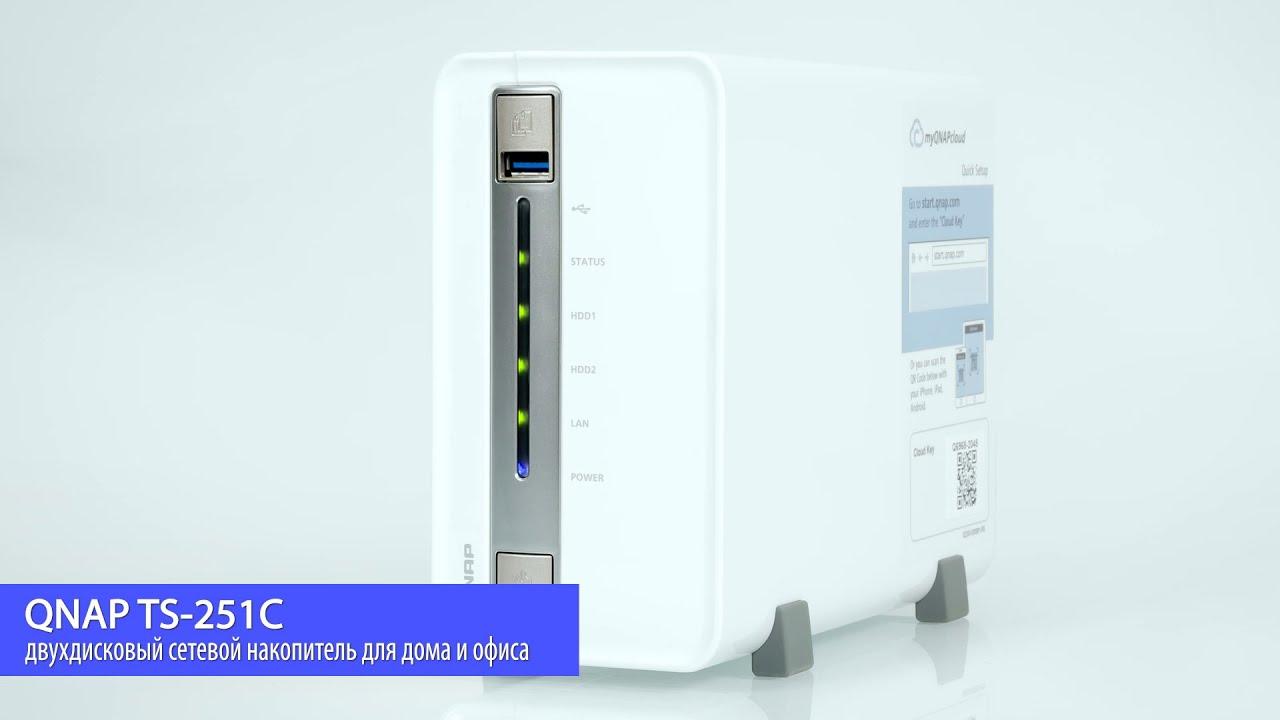

Для начала предлагаем посмотреть наш видеообзор сетевого накопителя QNAP TS-251C:

Наш видеообзор сетевого накопителя QNAP TS-251C можно также посмотреть на filmdepo.ru

Комплект поставки и внешний вид

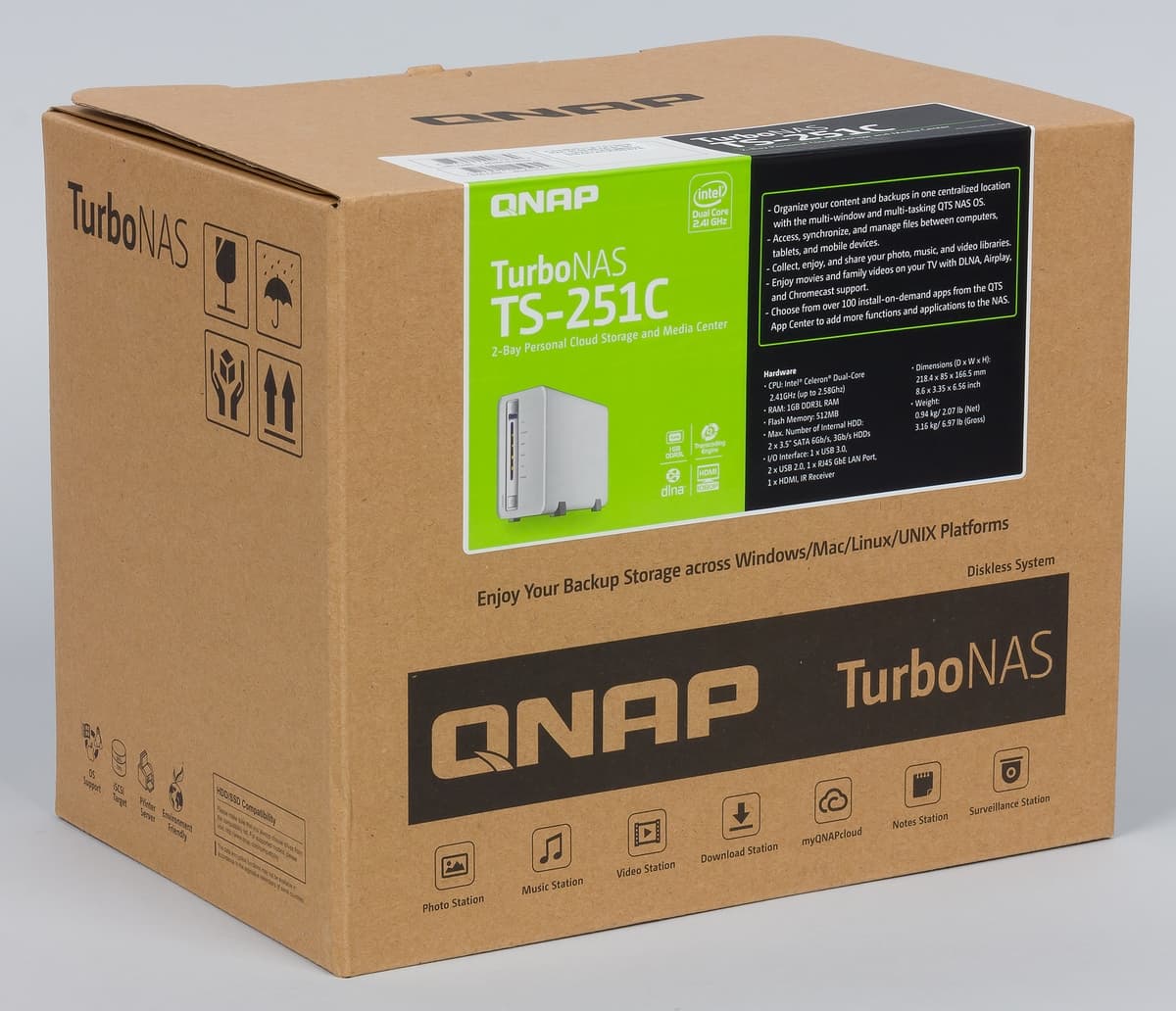

Накопитель поставляется в универсальной картонной коробке средних размеров. Оформлена она достаточно просто, так что о модели и ее характеристиках говорит только наклейка. На ней есть фотография устройства, описаны варианты использования и приводятся основные технические характеристики сетевого накопителя. Ручки у коробки нет, так что для транспортировки придется что-то придумывать.

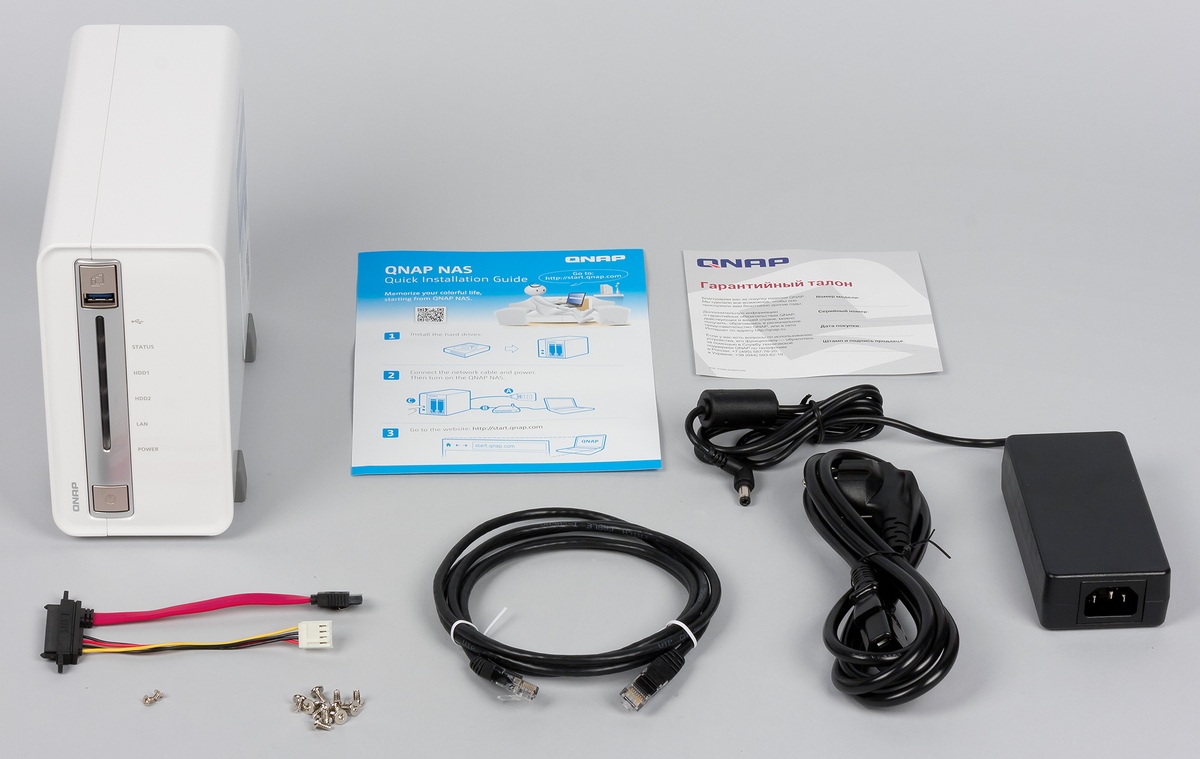

Внутри в специальных вставках упакован накопитель. В комплект поставки входит внешний блок питания (12 В 5 А) с кабелем, один сетевой патч-корд, специальный кабель для подключения второго винчестера, набор винтов для крепления дисков и фиксации крышки корпуса, гарантийный талон и краткая листовка по началу работы.

Отказ от горячей замены дисков позволил уменьшить габаритные размеры накопителя и они теперь составляют 85×212×165 мм без учета подключения кабелей. Для внешних элементов используется белый глянцевый пластик. При этом дизайн аналогичен моделям начального уровня.

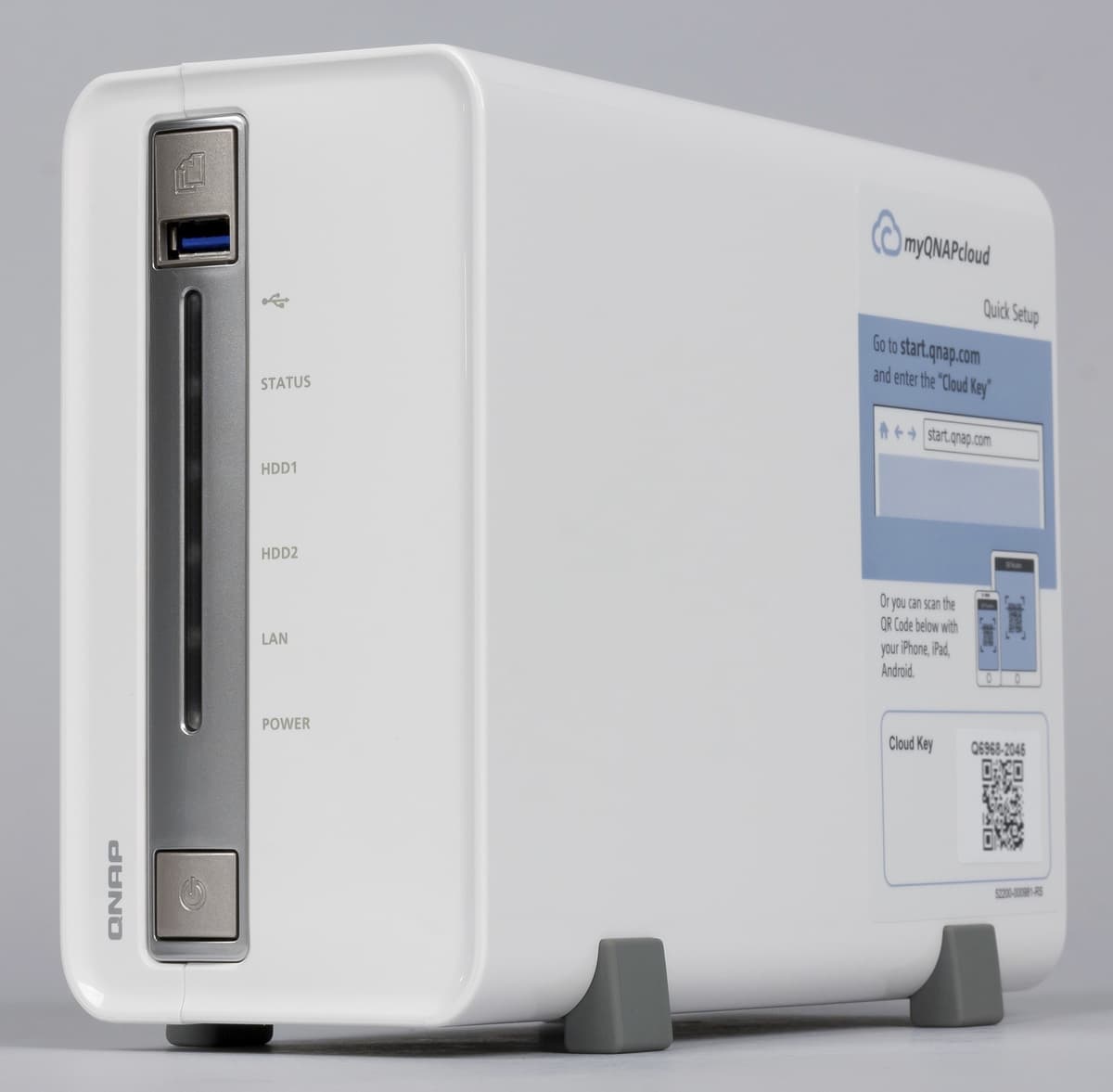

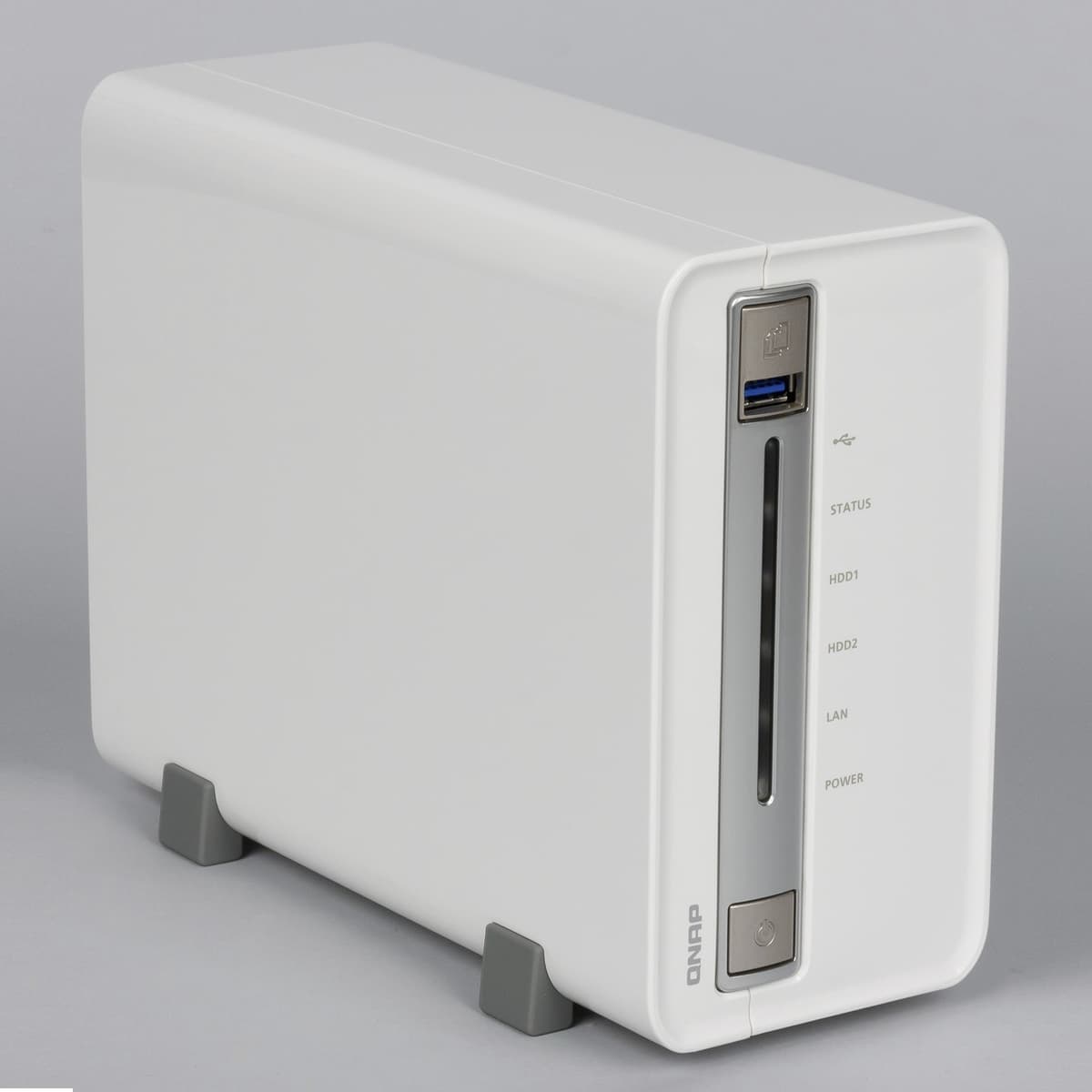

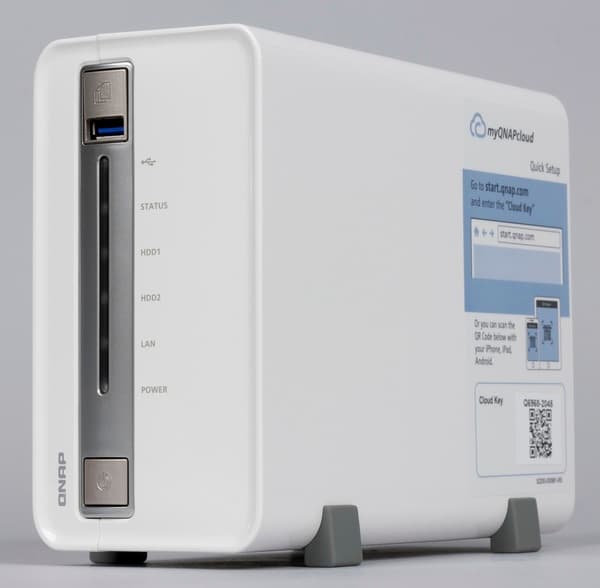

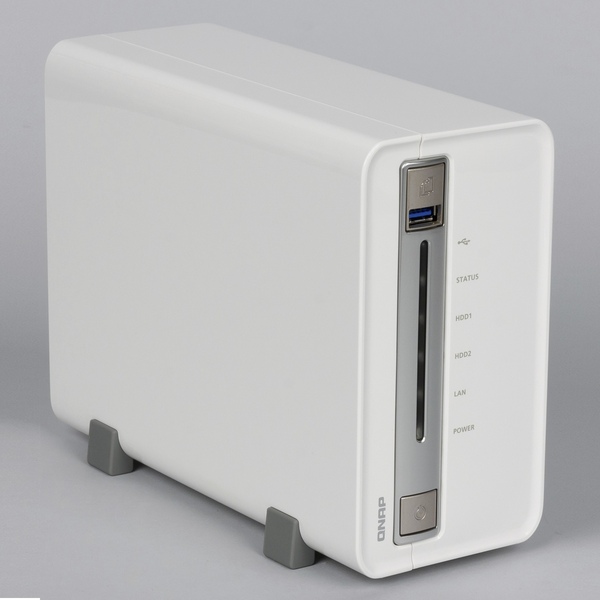

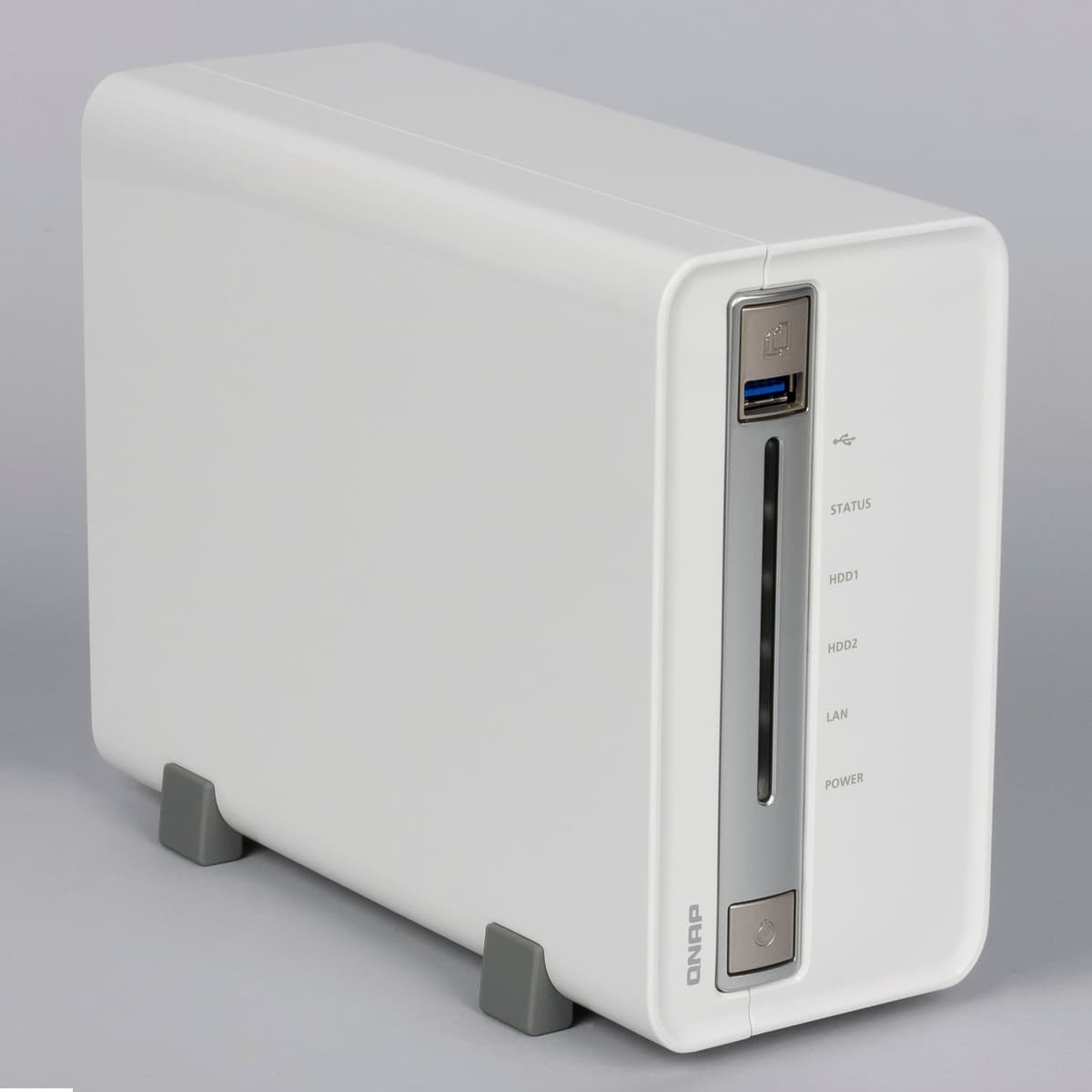

На передней панели мы видим вертикальную вставку из серебристого пластика. В ее верхней части установлен единственный для устройства порт USB 3.0 и кнопка для копирования данных. Учитывая, что высокоскоростной порт у модели один, возможно стоило установить его на задней панели.

Далее идет блок многоцветных индикаторов — USB, статус, винчестеры, сеть, питание. Во время работы устройство становится похоже на новогоднюю елку — пара индикаторов голубые, один оранжевый и три зеленых. В нижней части вставки находится кнопка включения питания. Не забыли и про логотип производителя. Выделенного окошка для ИК-приемника здесь нет. Находится он чуть выше кнопки питания.

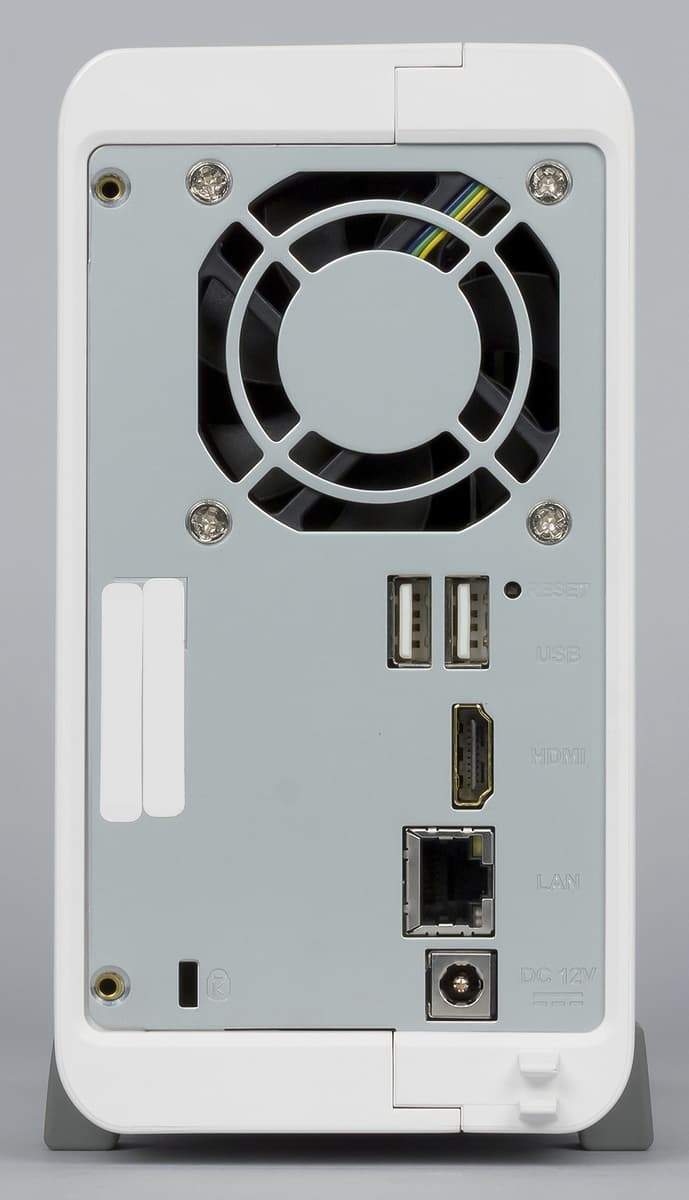

Задняя панель не закрыта пластиком и мы видим серый металл. В верхней части находится решетка вентилятора, который в этой модели из-за сокращения ширины корпуса также стал немного меньше по сравнению с TS-251 — его размеры составляют 60 мм. Под решеткой — все остальные разъемы: два порта USB 2.0, порт HDMI, гигабитный сетевой порт со встроенными индикаторами и вход для блока питания. Также есть скрытая кнопка сброса и отверстие кенсингтонского замка.

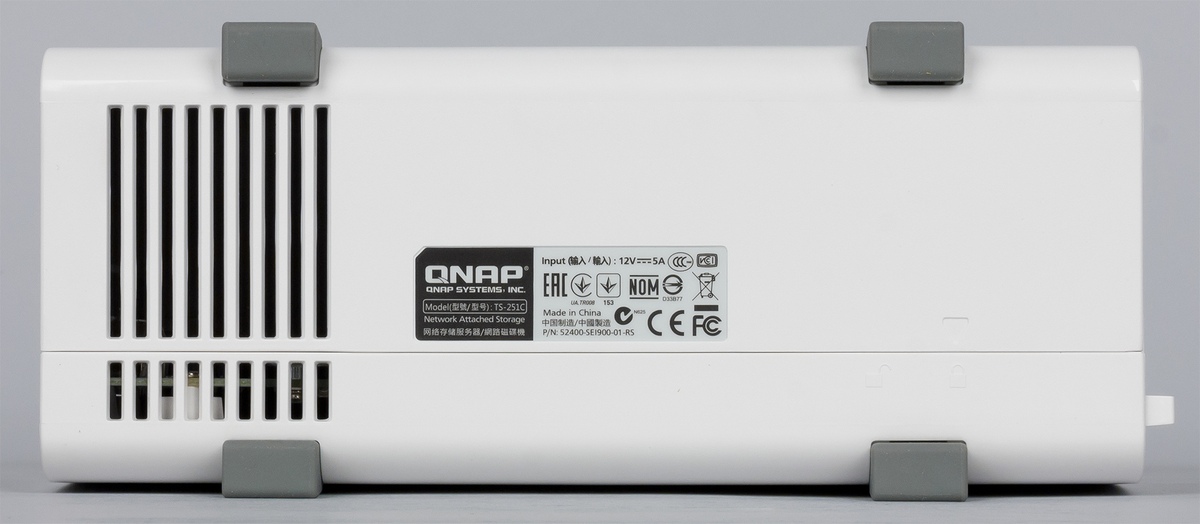

Для поступления воздуха используется решетка в передней части дна корпуса, так что устанавливать накопитель в пыльном месте не рекомендуется. Опирается устройство на четыре крупные резиновые ножки.

В целом дизайн достаточно эффектный и удобный. Модель хорошо будет смотреться как в домашней обстановке, так и в офисе. Некоторые сомнения есть только в выборе мест для порта USB 3.0 и решетки забора воздуха, а также оформлении блока светодиодных индикаторов.

Конструкция и аппаратные характеристики

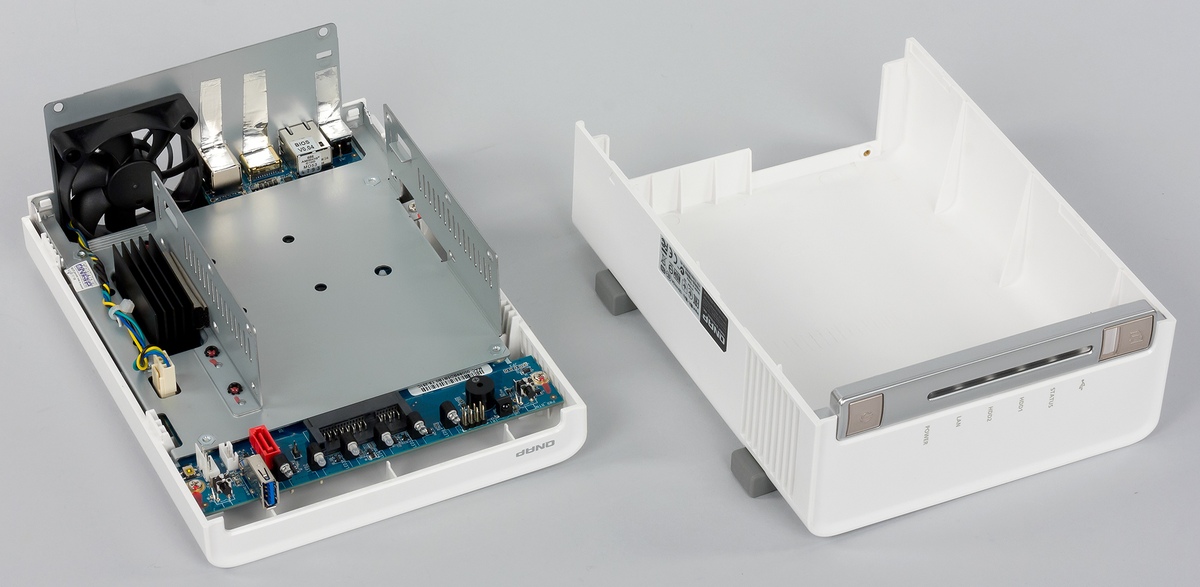

Для установки жестких дисков пользователю в любом случае придется открывать корпус. Две его половинки скрепляются парой винтов и после их снятия могут быть сдвинуты относительно друг друга для освобождения защелок.

Внутри мы видим металлическую раму, под которой находится основная и единственная печатная плата накопителя. На ней установлен SoC (Intel Celeron J1800, 2C/2T, x86-64, 2,41 ГГц, TDP 10 Вт), накрытый достаточно крупным радиатором. Также мы видим здесь припаянные чипы оперативной памяти DDR3 общим объемом 1 ГБ, микросхему аппаратного мониторинга Fintek F71869AD, флэш на 8 МБ с основным загрузчиком и модуль Apacer с интерфейсом USB для образа операционной системы. Контроллеры SATA и USB (как 2.0, так и 3.0) встроены в SoC. В нем же есть и графический адаптер, обслуживающий порт HDMI. А вот сетевой чип внешний — Intel i210. Также на плате можно найти несколько разъемов неизвестного назначения и кнопку сброса настроек.

Для крепления винчестеров используются две металлические стойки. Один из жестких дисков подключается к установленному на печатной плате разъему, а для второго в комплекте идет специальный кабель. Формально это может быть менее надежно, чем более привычный бекплейн, но в данном сегменте вполне допустимо.

Активная система охлаждения основана на вентиляторе формата 60×60×15 мм, который подключается четырьмя проводами. Учитывая штатную возможность открытия корпуса, почистить его в случае необходимости будет несложно. Да и с заменой проблем быть не должно. Причем место есть и для формата 60×60×20 мм. Скорость вентилятора регулируется автоматически. Во время проведения теста она составляла от 1100 до 1700 об/мин. Уровень шума можно оценить как невысокий.

Тестирование проводилось с версией программного обеспечения 4.1.4 Build 20150804.

Возможности устройства

Как мы писали выше, данная модель не имеет возможности горячей замены дисков. Так что для их установки нужно будет открыть корпус. Штатно можно использовать только модели формата 3,5″, а для устройств 2,5″ потребуются адаптеры. Далее следует инициализировать накопитель и установить прошивку.

С точки зрения программного обеспечения и его возможностей, рассматриваемая модель мало отличается от предшественников, так что смысла детально рассматривать эти характеристики в данном материале нет. При необходимости можно обратиться к прошлым статьям по моделям TS-251 и HS-251. Здесь же коротко пробежимся по интерфейсу и дополнительным программам.

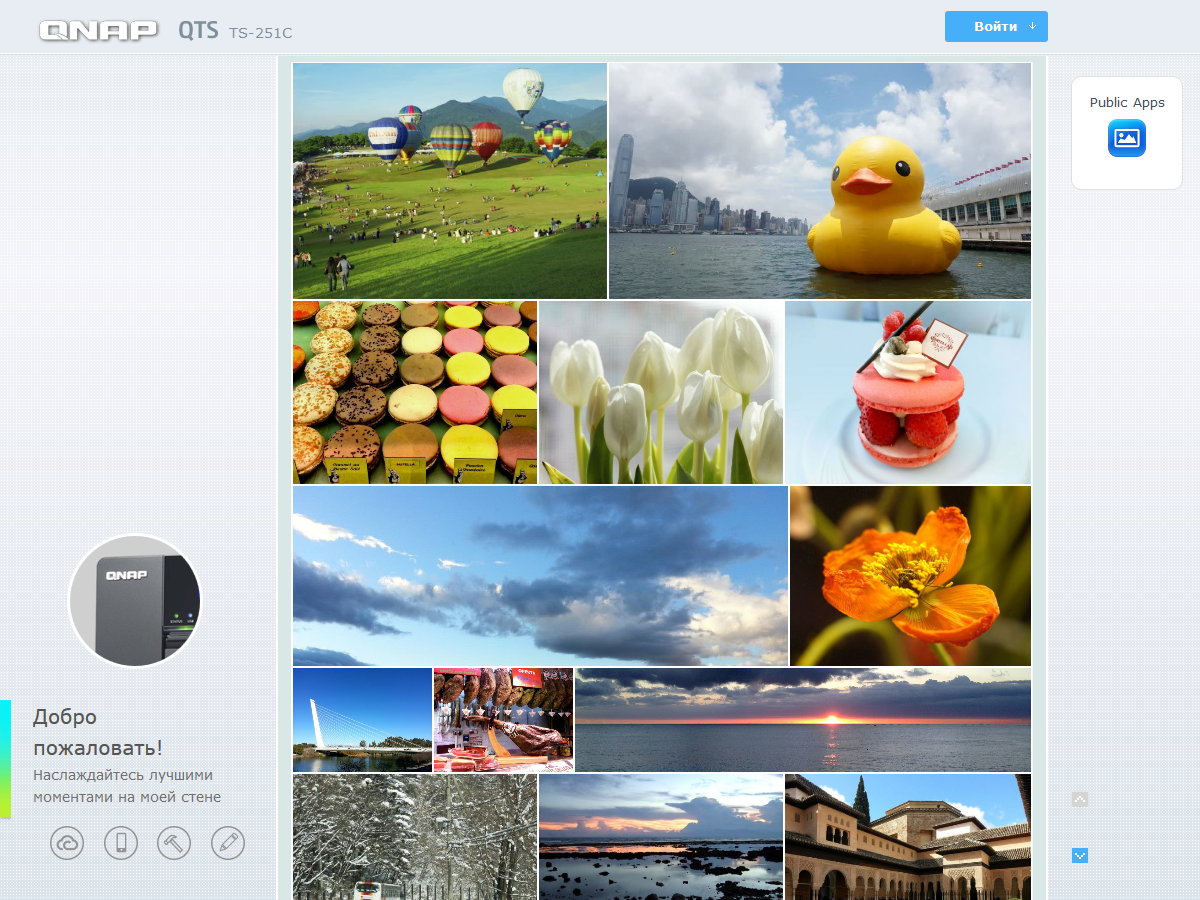

Внешний вид веб-интерфейса напоминает рабочий стол современных операционных систем. В нем предусмотрены множество знакомых элементов, таких как главное меню, строка статуса, уведомления, несколько экранов, виджеты и другие. Также есть локализация для нескольких языков, включая русский, встроенная справочная система и поиск. При желании, можно изменить дизайн страницы входа.

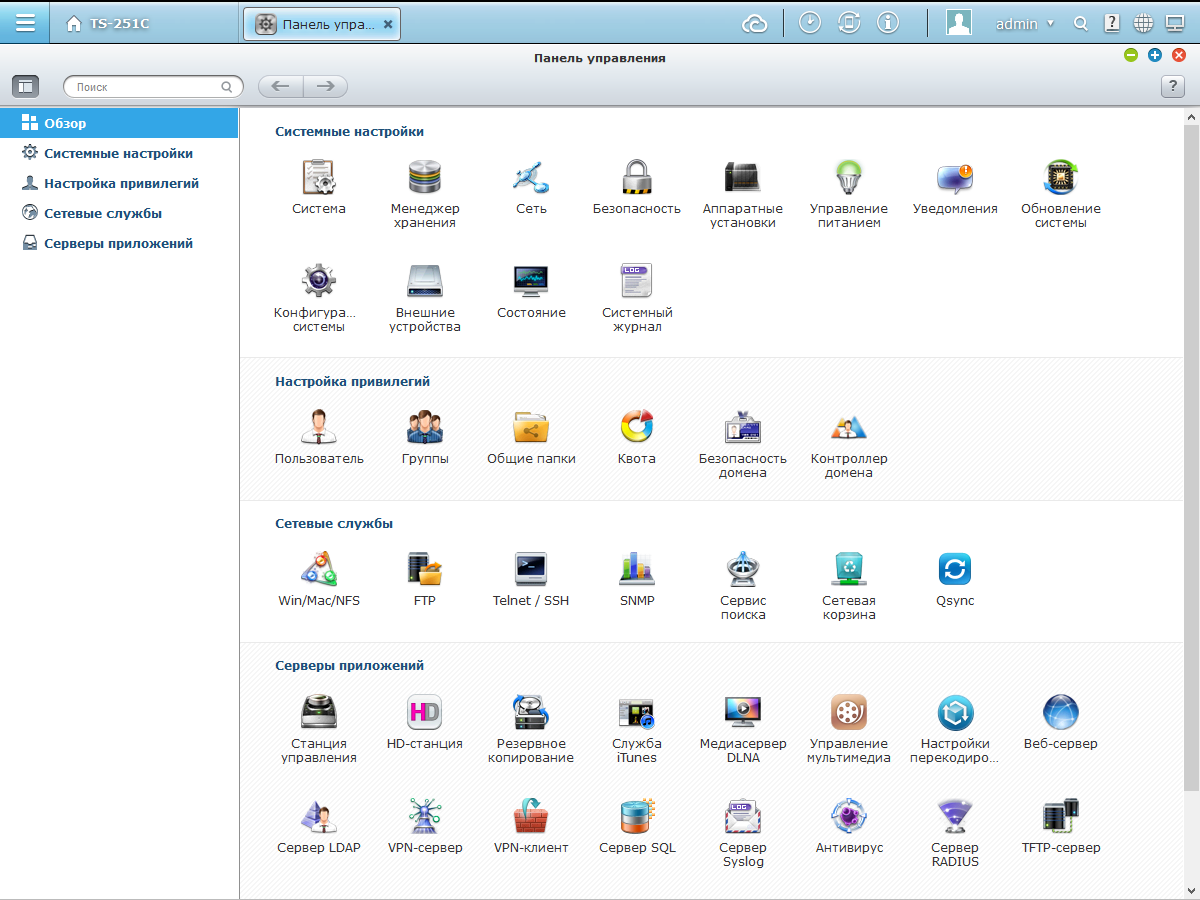

Основные настройки системы собраны в модуле «Панель управления». Его организация у QNAP, на наш взгляд, немного запутана, поскольку некоторые пункты меню (например, настройка дисковых массивов или мониторинг состояния) открывают новые окна.

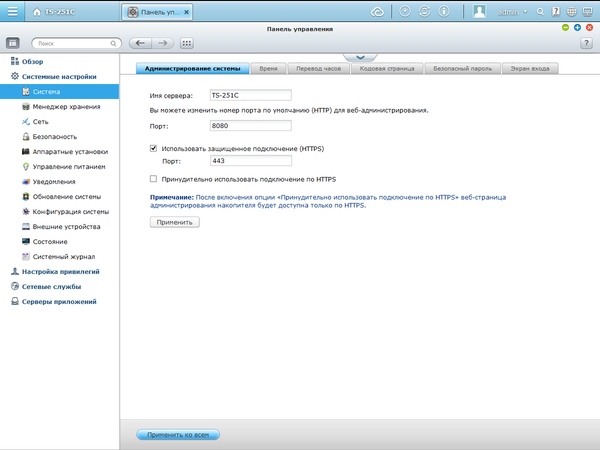

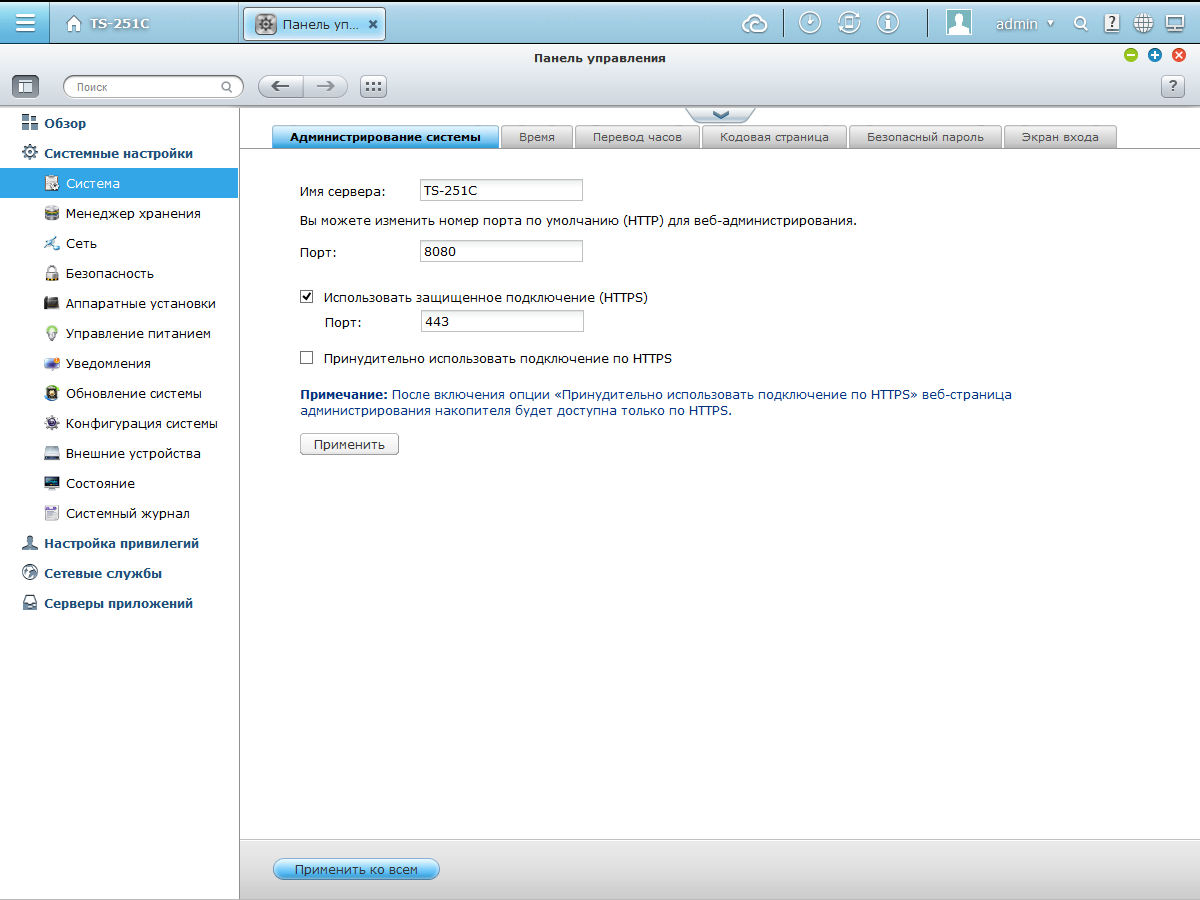

Базовые настройки устройства включают в себя выбор сетевого имени, портов веб-интерфейса, установку часов. Поддерживается сохранение и восстановление конфигурации накопителя, обновление прошивки из файла или через интернет.

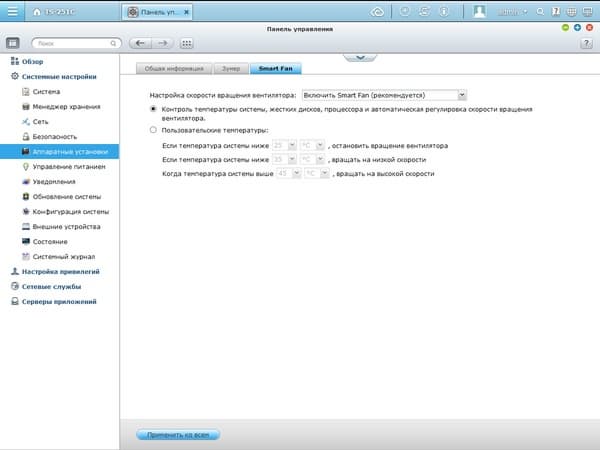

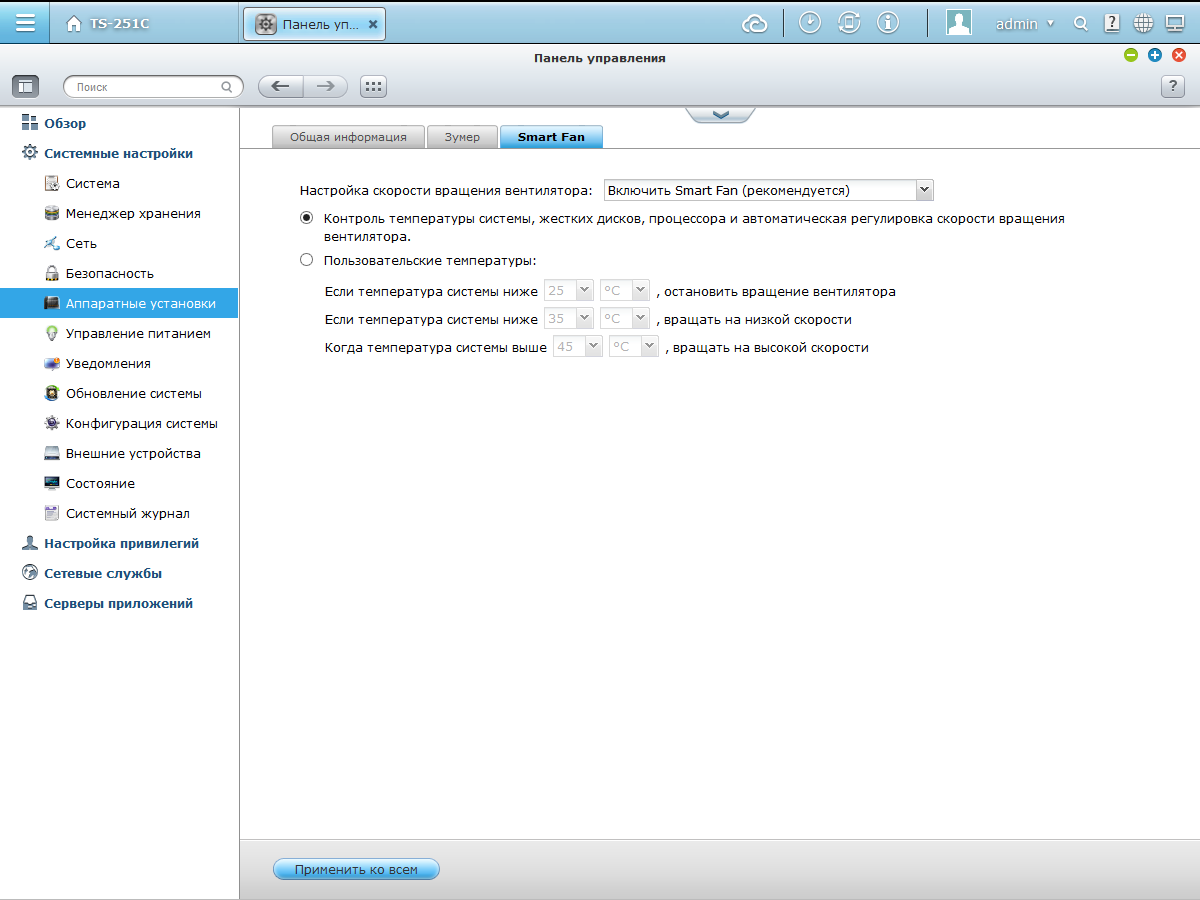

Что касается аппаратных возможностей, то пользователь может включить спящий режим жестких дисков, выбрать события для звуковых уведомлений, настроить алгоритм работы вентилятора, настроить включение по WOL, установить расписание работы.

В настройках сетевого адаптера кроме привычного выбора IP-адреса, есть клиент DDNS и настройка прокси-сервера для доступа сетевого накопителя к интернету. Дополнительные уровни защиты обеспечиваются использованием HTTPS и сертификатов SSL, блокировкой при обнаружении попытки подбора пароля и встроенным межсетевым экраном.

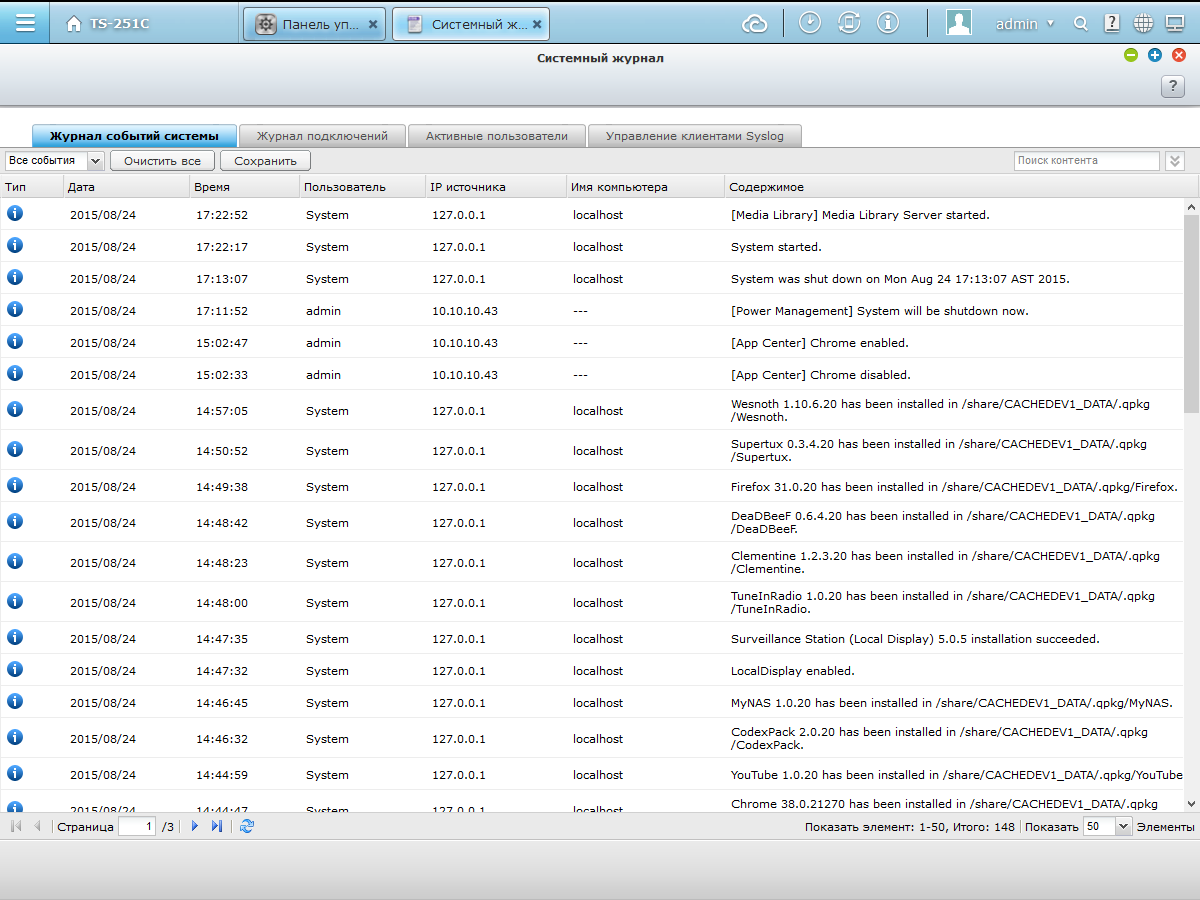

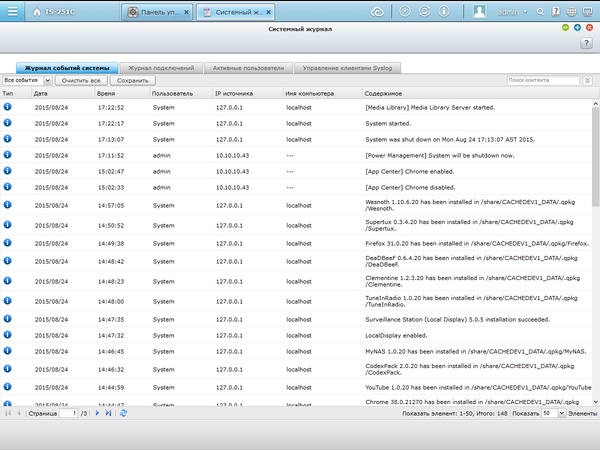

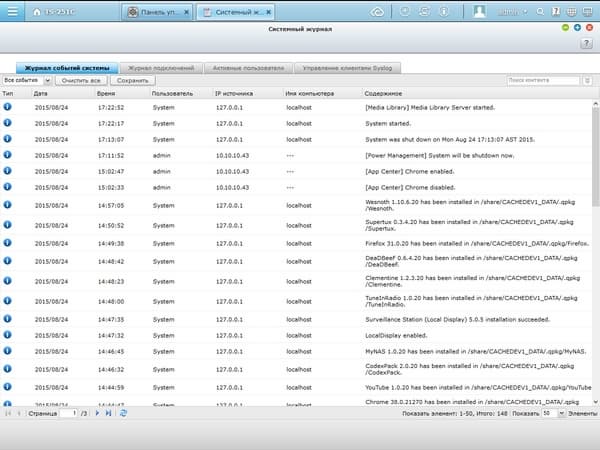

Устройство ведет подробный журнал работы. Поддерживается отправка событий на сервер syslog, а также уведомлений администратору по электронной почте и по SMS (через внешний сервис).

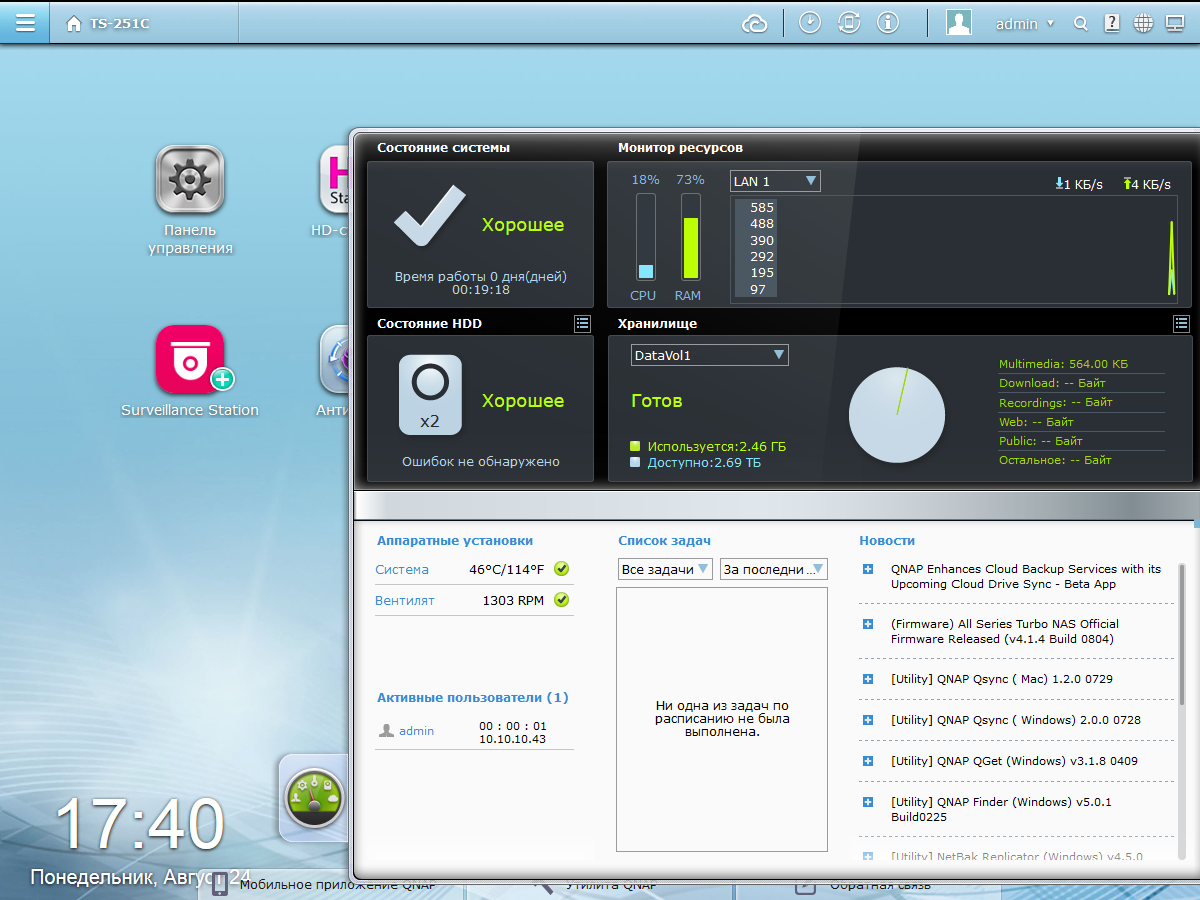

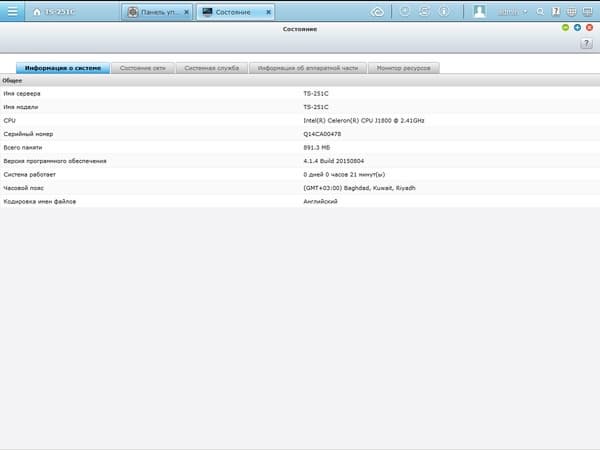

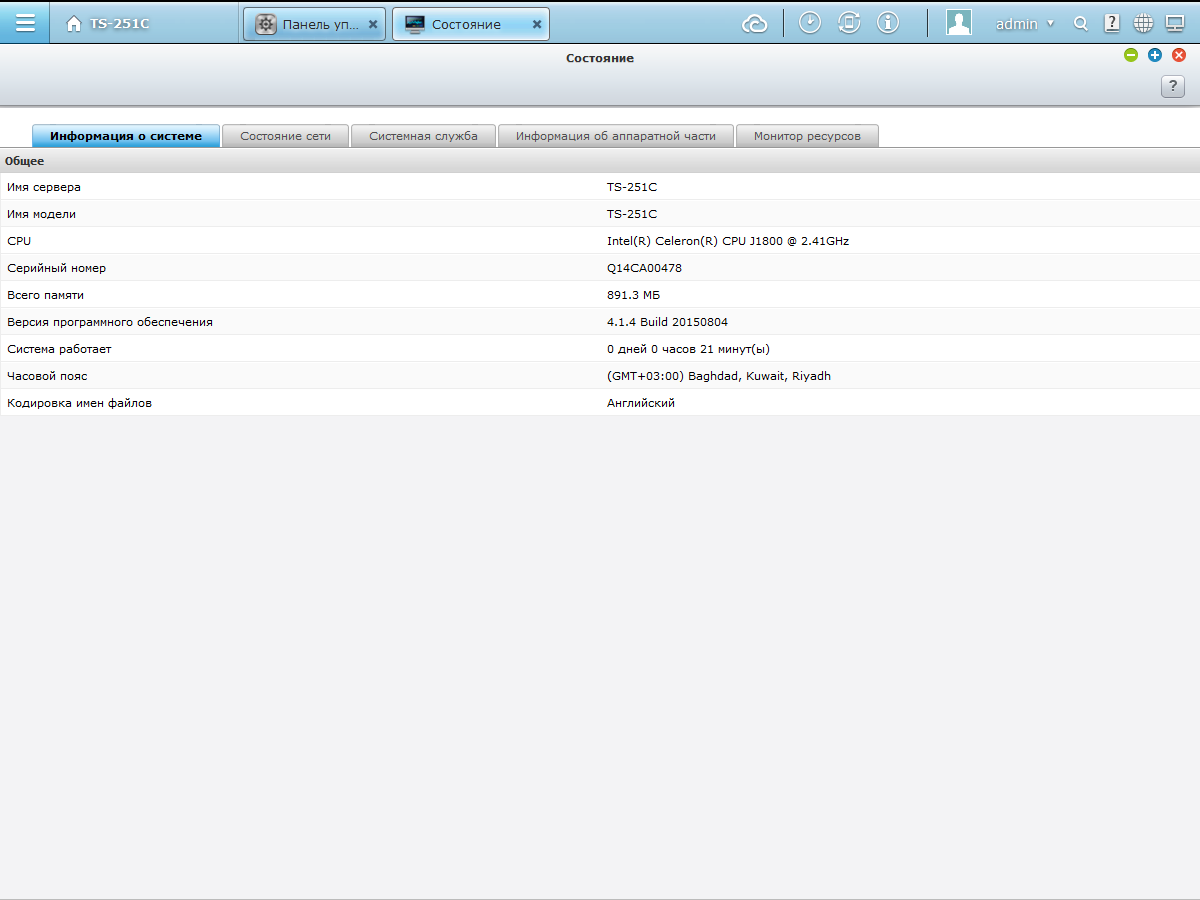

На отдельной странице можно проверить текущий статус сетевого накопителя, включая использование ресурсов, активностью служб, информацию об аппаратной части.

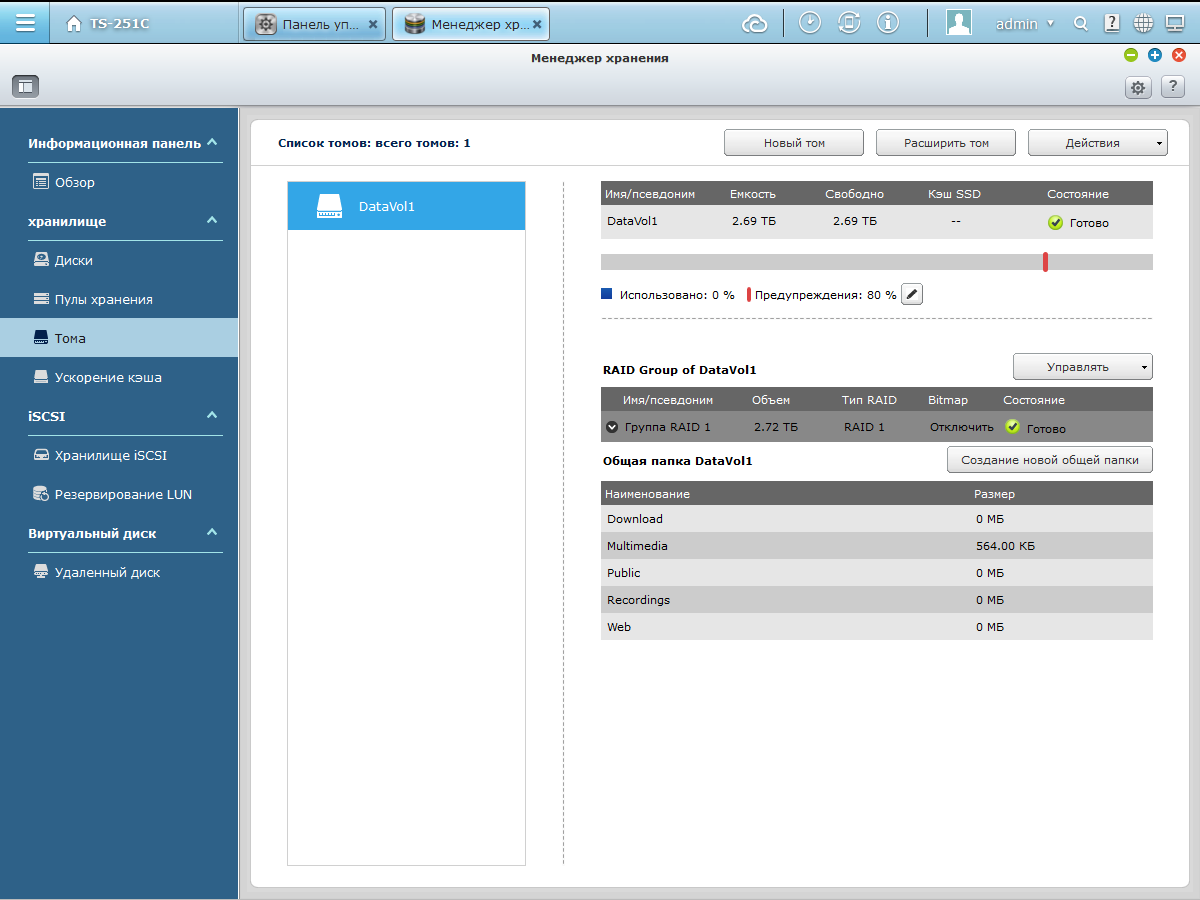

Наличие двух отсеков для винчестеров позволяет использовать различные варианты их конфигурации, включая два независимых тома, а также массивы JBOD, RAID0 и RAID1. В текущей версии прошивки также реализована работа с томами iSCSI. Поддержка пулов хранения и кэша на SSD в данном случае, пожалуй, избыточна.

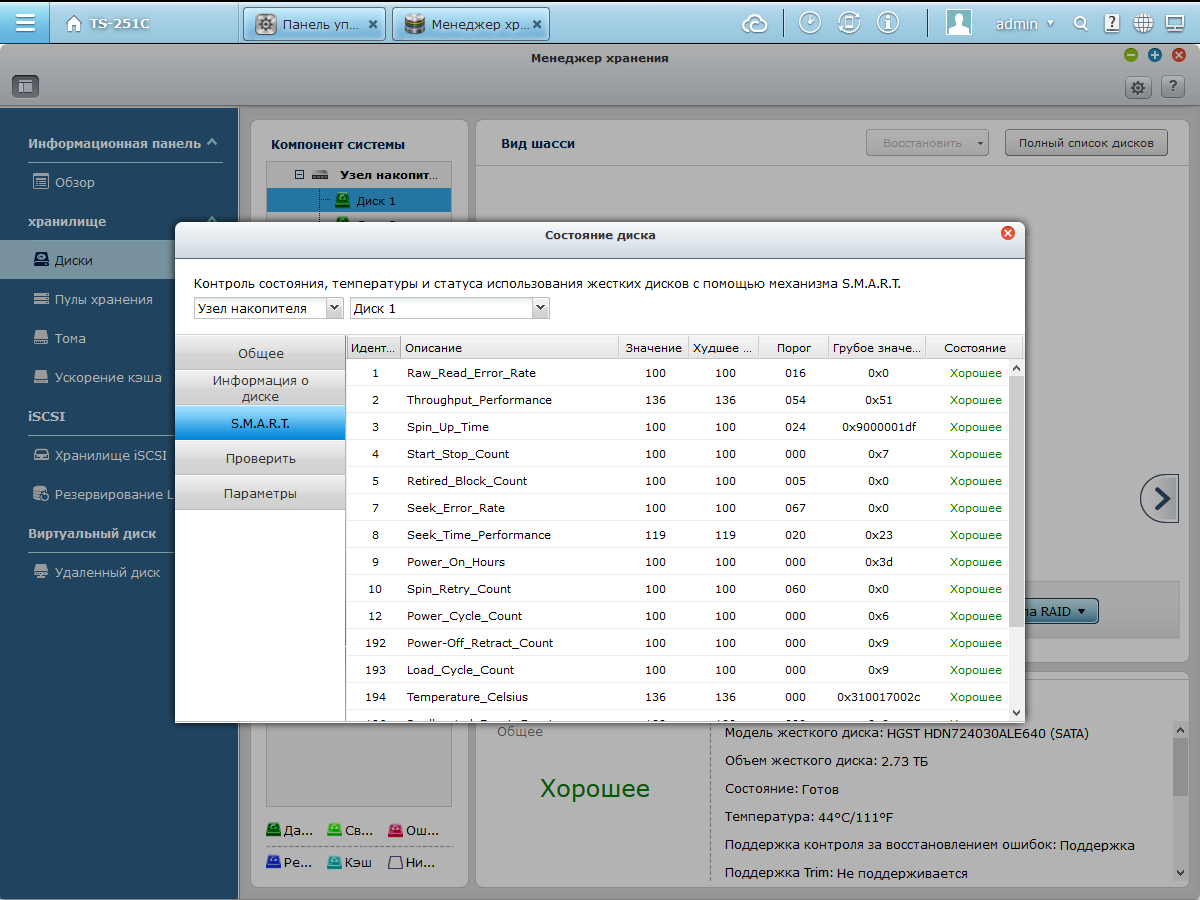

В системе предусмотрен контроль состояния винчестеров, включая программирование расписания проверок по технологии SMART и уведомление при превышении температуры.

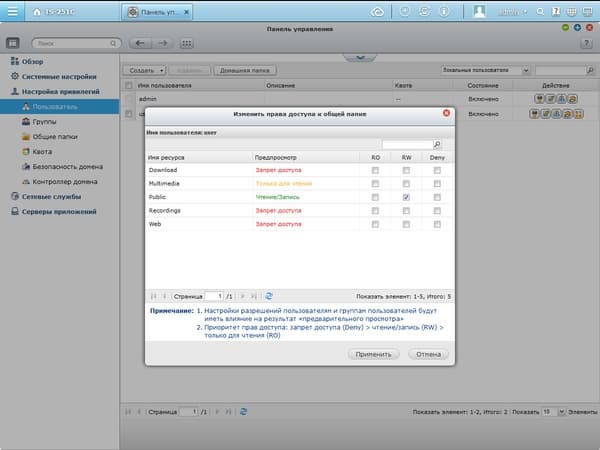

Система контроля прав доступа к общим ресурсам основана на аккаунтах пользователей и групп. Есть возможность установить требования на сложность паролей. Поддерживается локальная база, а также работа с серверами LDAP и Active Directory.

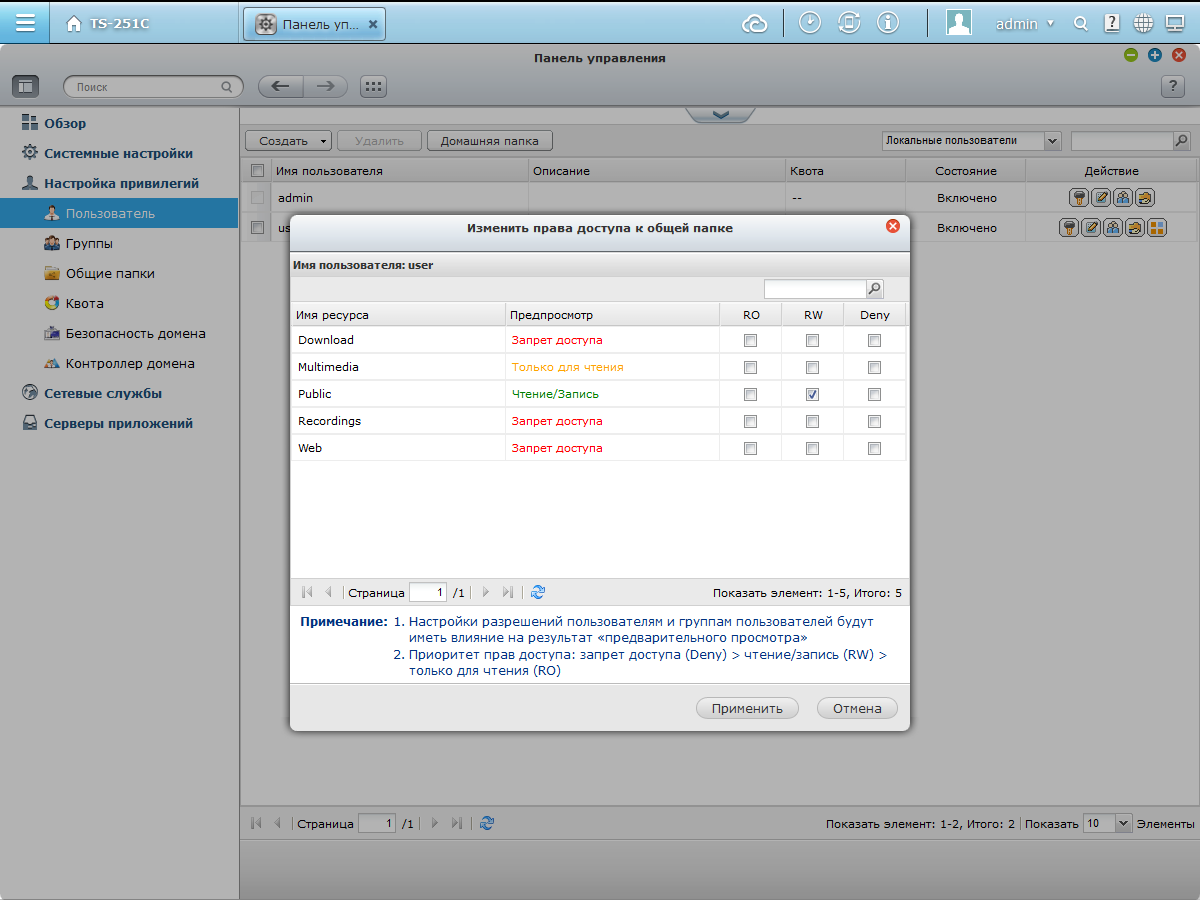

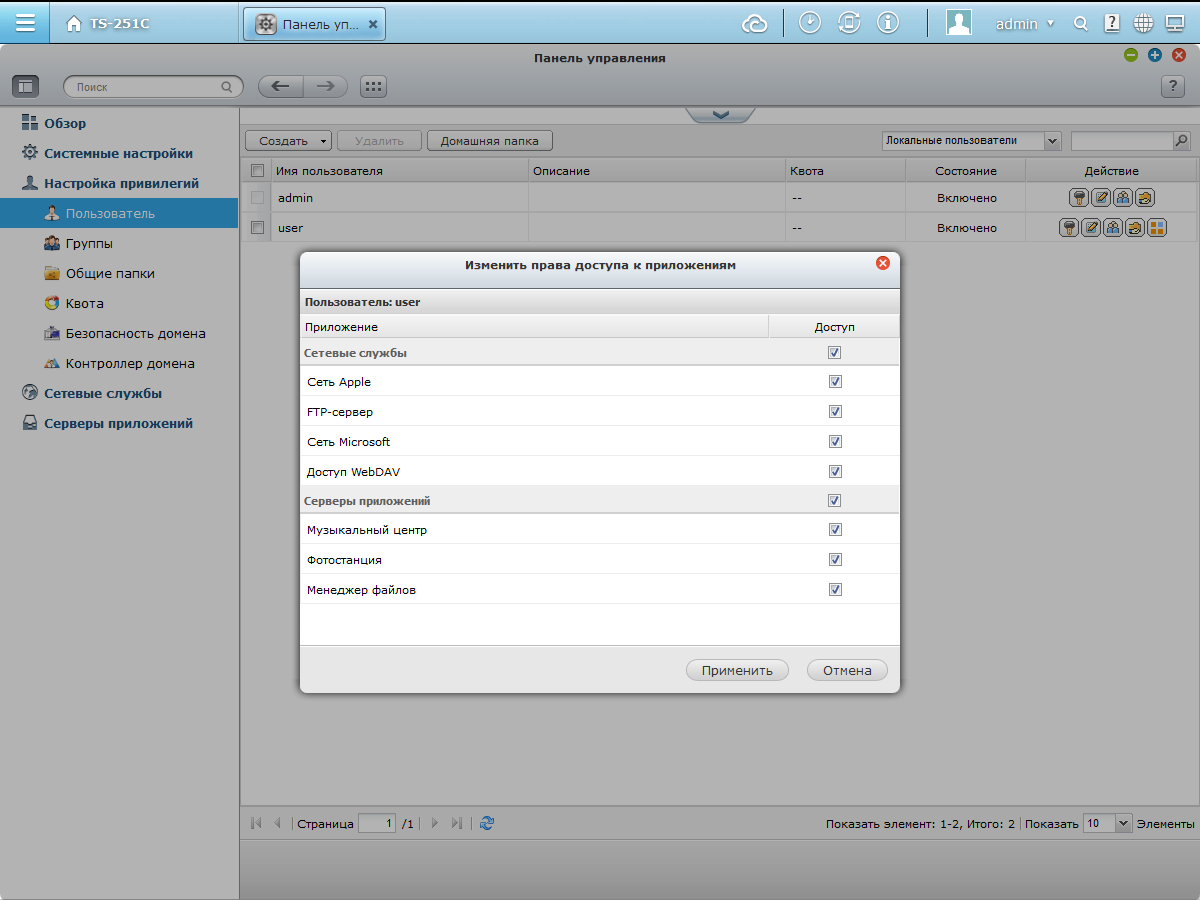

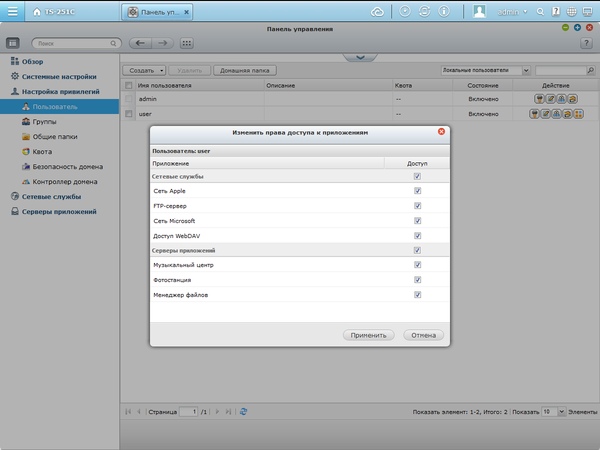

Отметим, что данная модель и сама может выступать в роли контроллера домена. Интересно, что пользователям можно ограничивать права не только на файлы, но и сервисы, например сервер FTP.

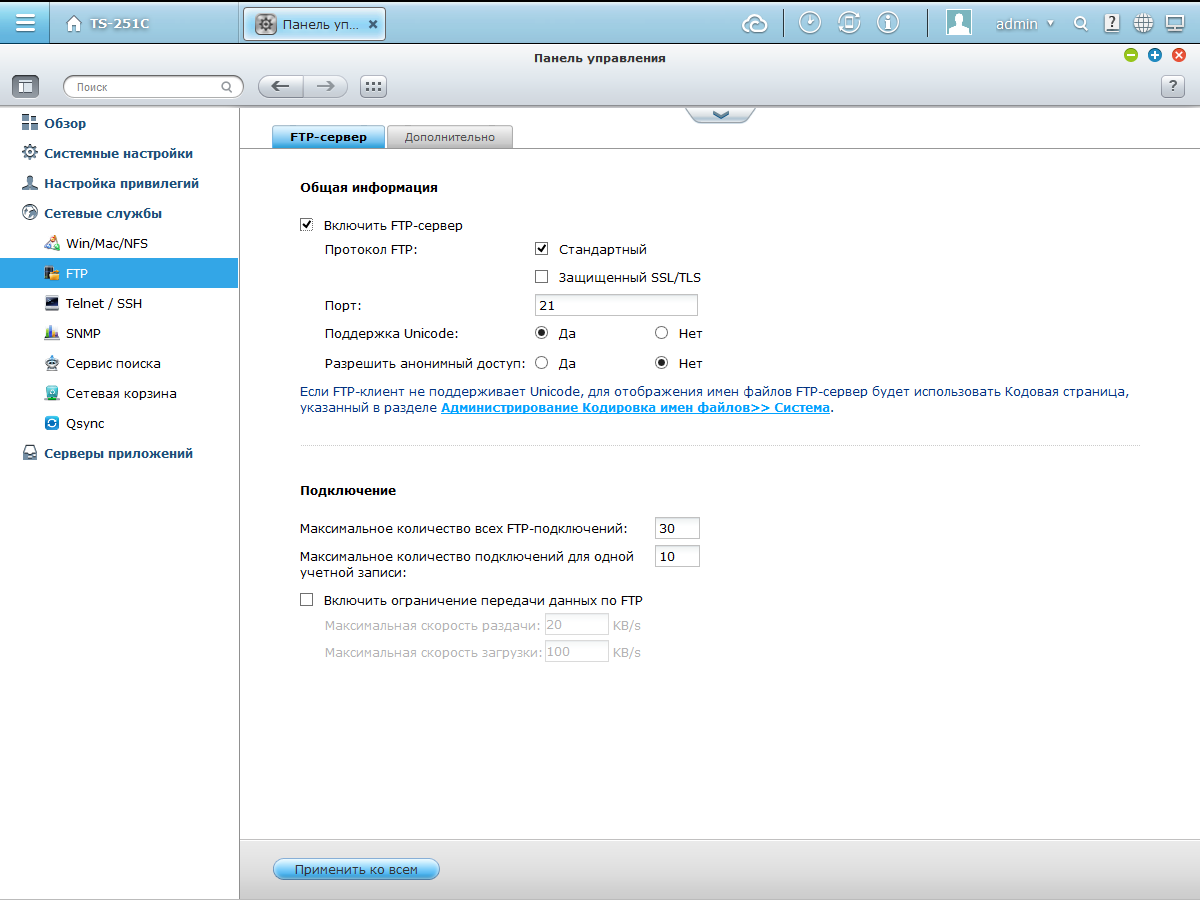

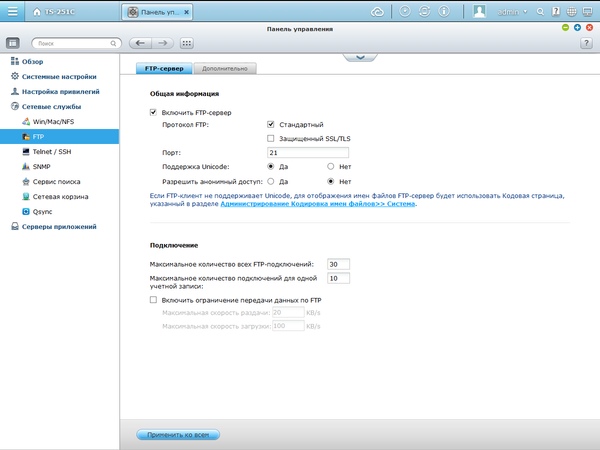

Сервер поддерживает все популярные современные протоколы доступа, включая SMB, AFP, NFS, FTP и WevDAV. Упростить поиск устройства в сети помогут UPnP и Bonjour.

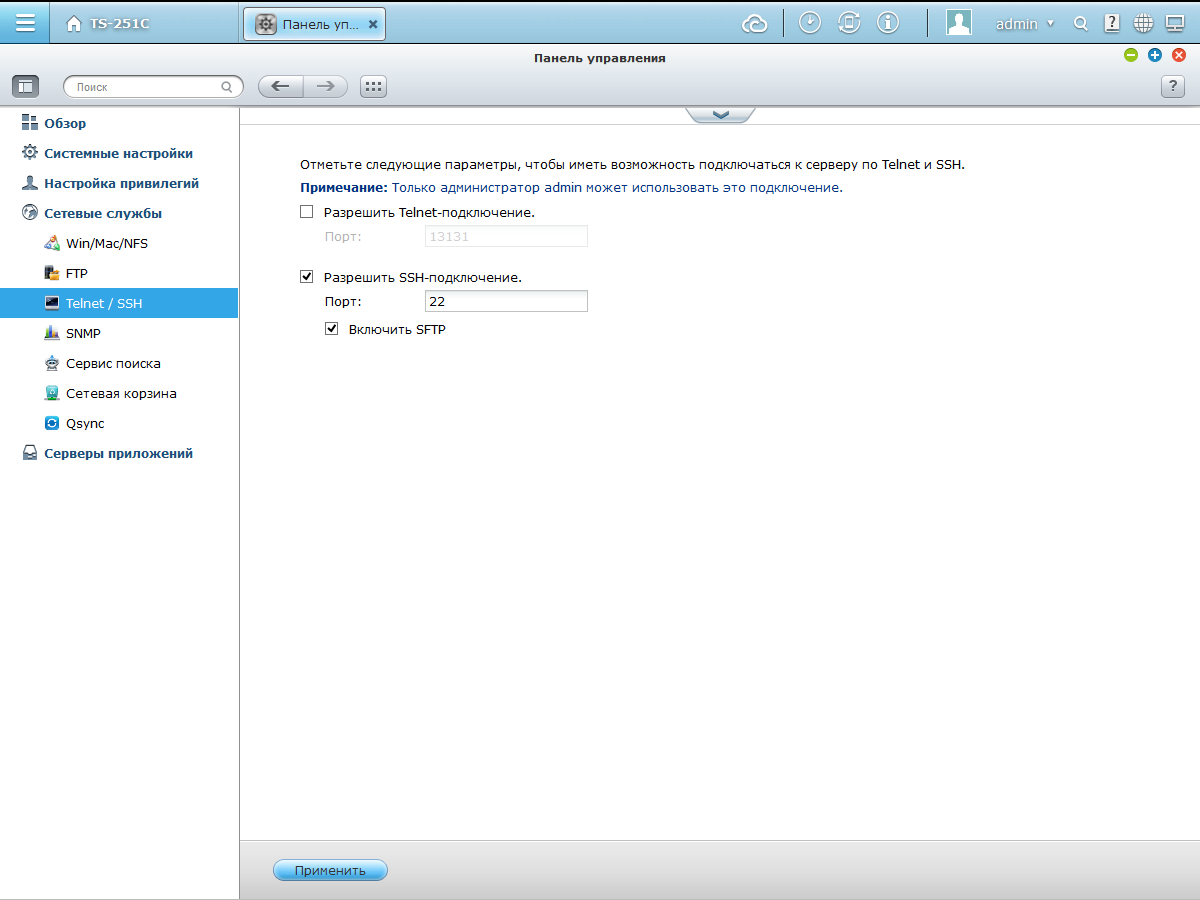

В сетевом накопителе реализованы протоколы Telnet и SSH для доступа к консоли операционной системы. Для интеграции в системы мониторинга будет полезна поддержка протокола SMNP.

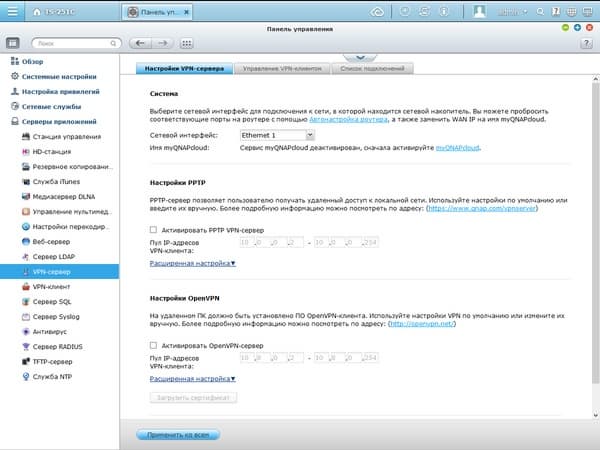

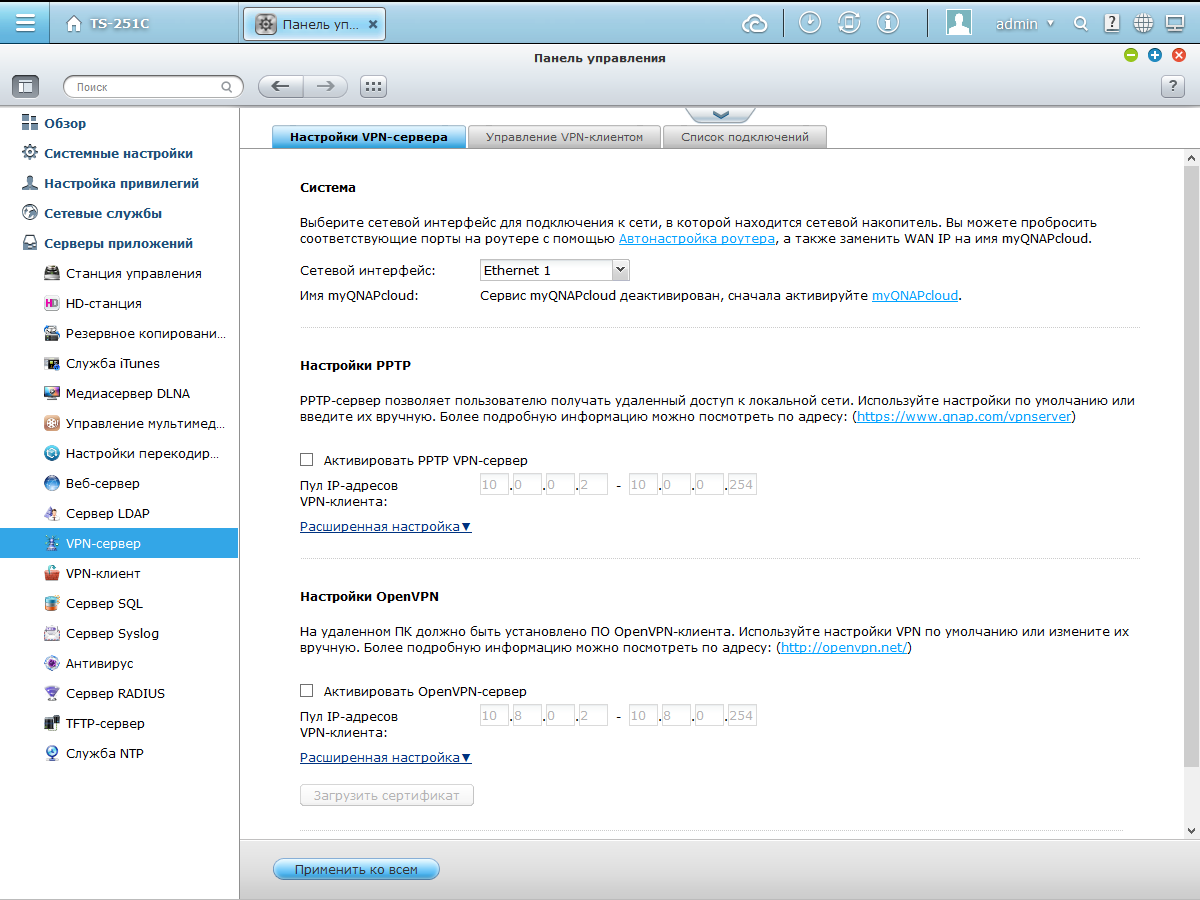

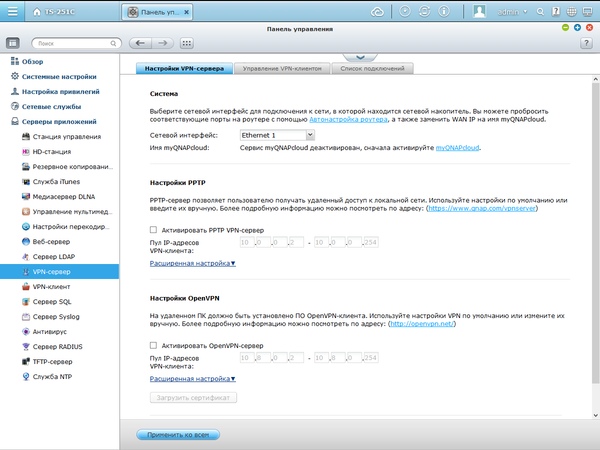

Больше всего пунктов в разделе меню «Серверы приложений». Благодаря поддержке многочисленных дополнительных приложений, устройство можно заслуженно считать не просто сетевым накопителем, а настоящим сервером. В частности оно способно выполнять задачи серверов LDAP, VPN, Web, RADIUS, SQL, Syslog, TFTP и других.

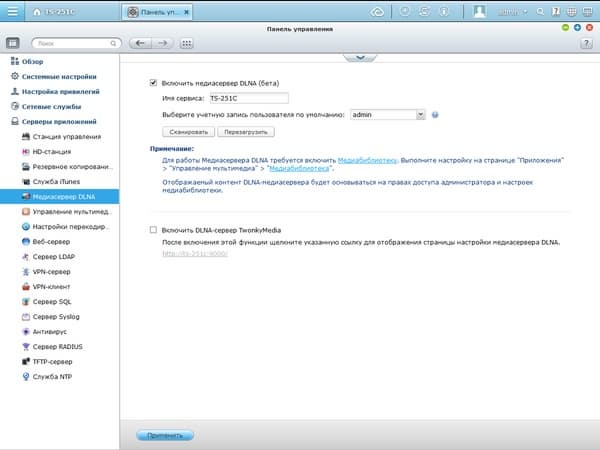

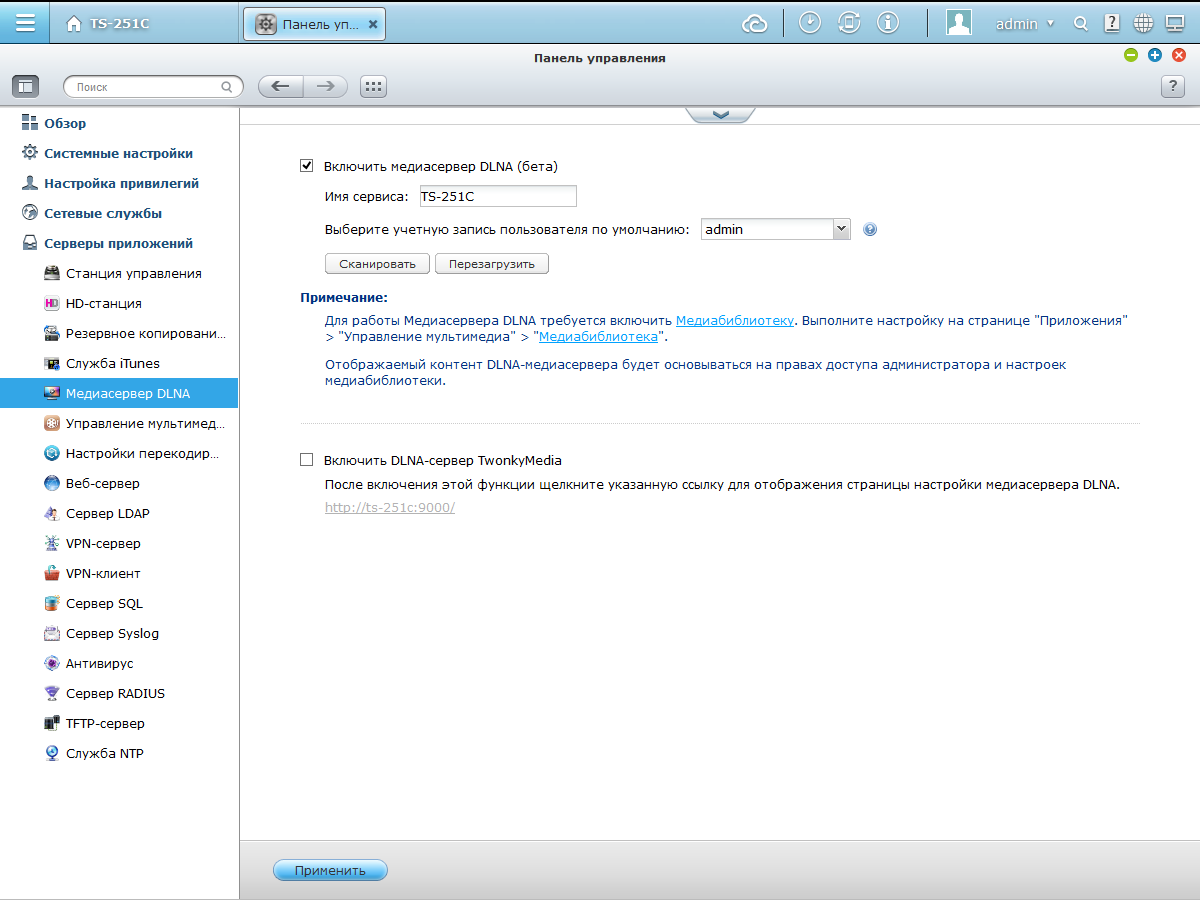

Штатные мультимедийные возможности представлены серверами DLNA и iTunes. Благодаря мощной платформе, устройство может также перекодировать видеоролики «на лету» для воспроизведения на мобильных устройствах.

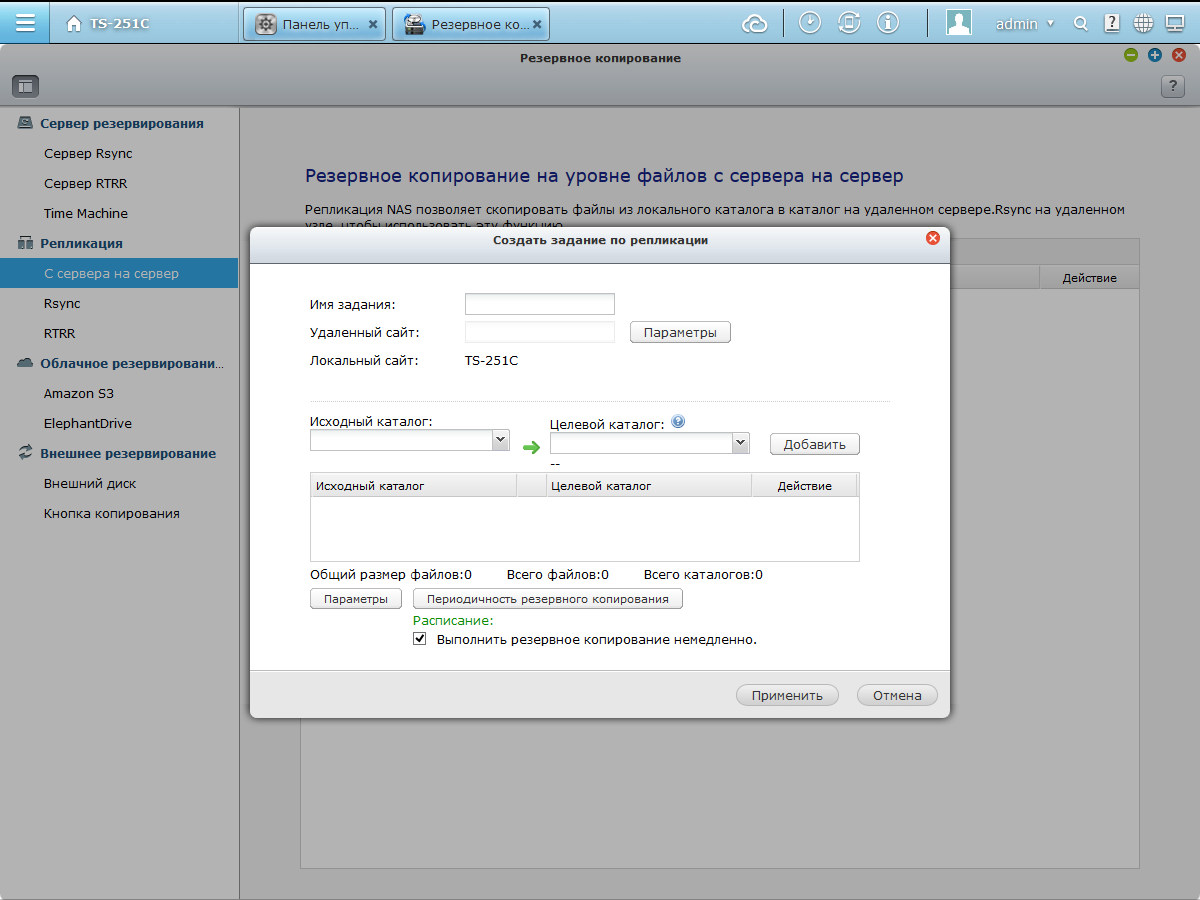

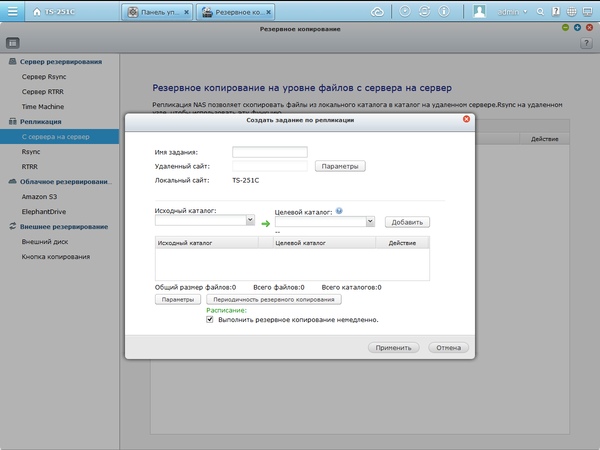

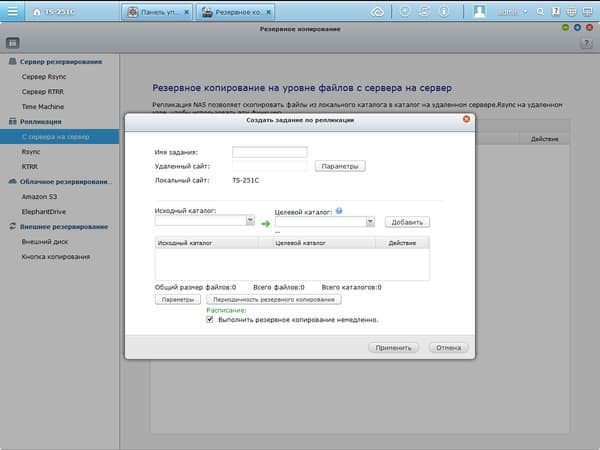

Из дополнительных встроенных функций стоит упомянуть модуль резервного копирования с поддержкой локальных, сетевых и облачных систем хранения данных и сервис Qsync для синхронизации файлов пользователя на разных устройствах.

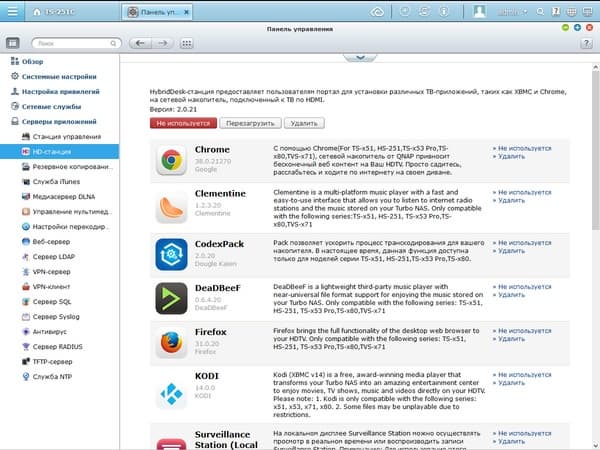

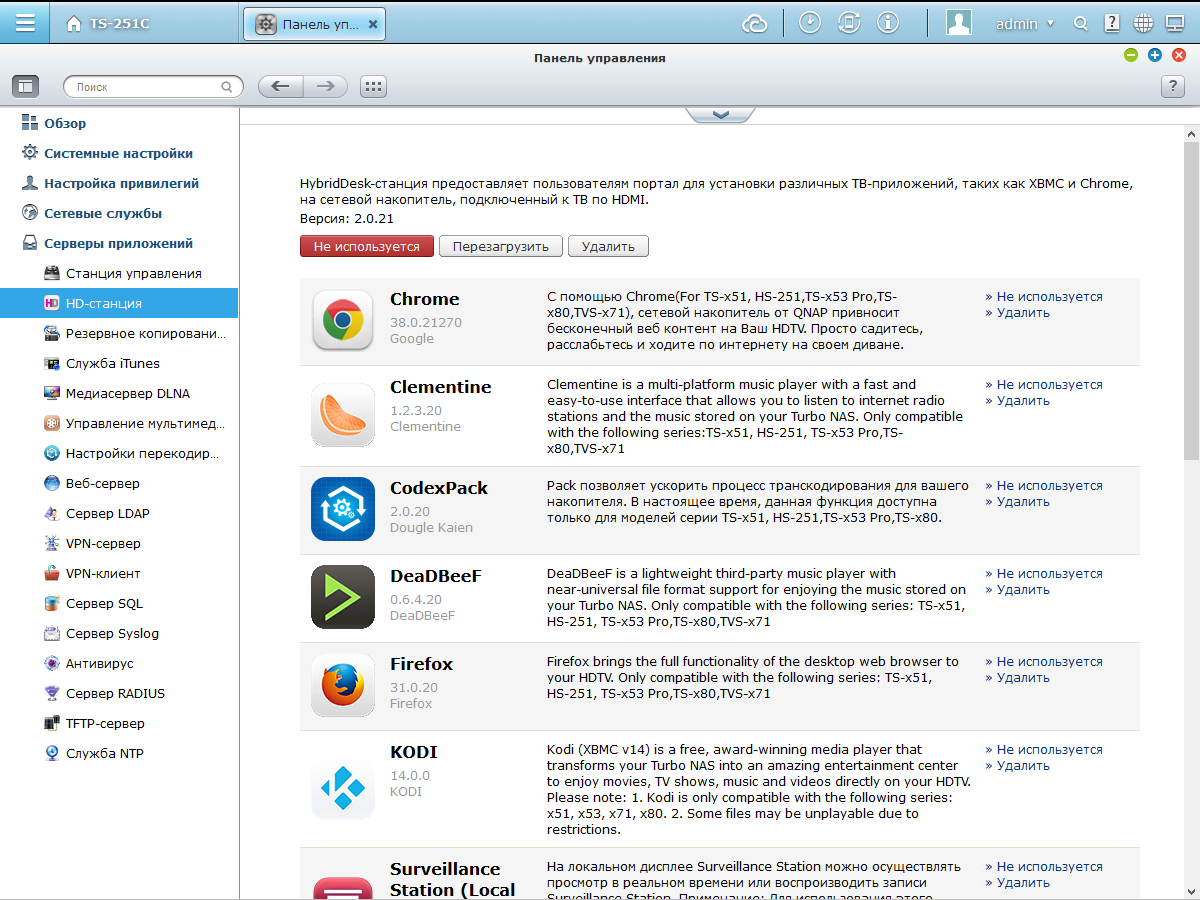

С настройками по умолчанию, на рабочем столе также присутствуют модули HD-станции для работы с подключением по HDMI, File Station для управления файлами, программа резервного копирования, специальный модуль для упрощения настройки удаленного доступа myQNAPcloud, программа синхронизации Qsync, система видеонаблюдения, антивирус и App Center для установки дополнительных программ.

Накопитель оборудован портами USB, которые чаще всего будут использоваться для подключения ИБП и внешних дисков. Во втором случае можно использовать популярные файловые системы, включая NTFS, EXT4 и HFS+. Также поддерживается работа с фирменными модулями расширения UX-500P и UX-800P через порт USB 3.0, что позволяет существенно увеличить общий объем хранения данных.

Кроме того, поддерживается работа с адаптерами беспроводной сети, принтерами, звуковыми картами и другим оборудованием.

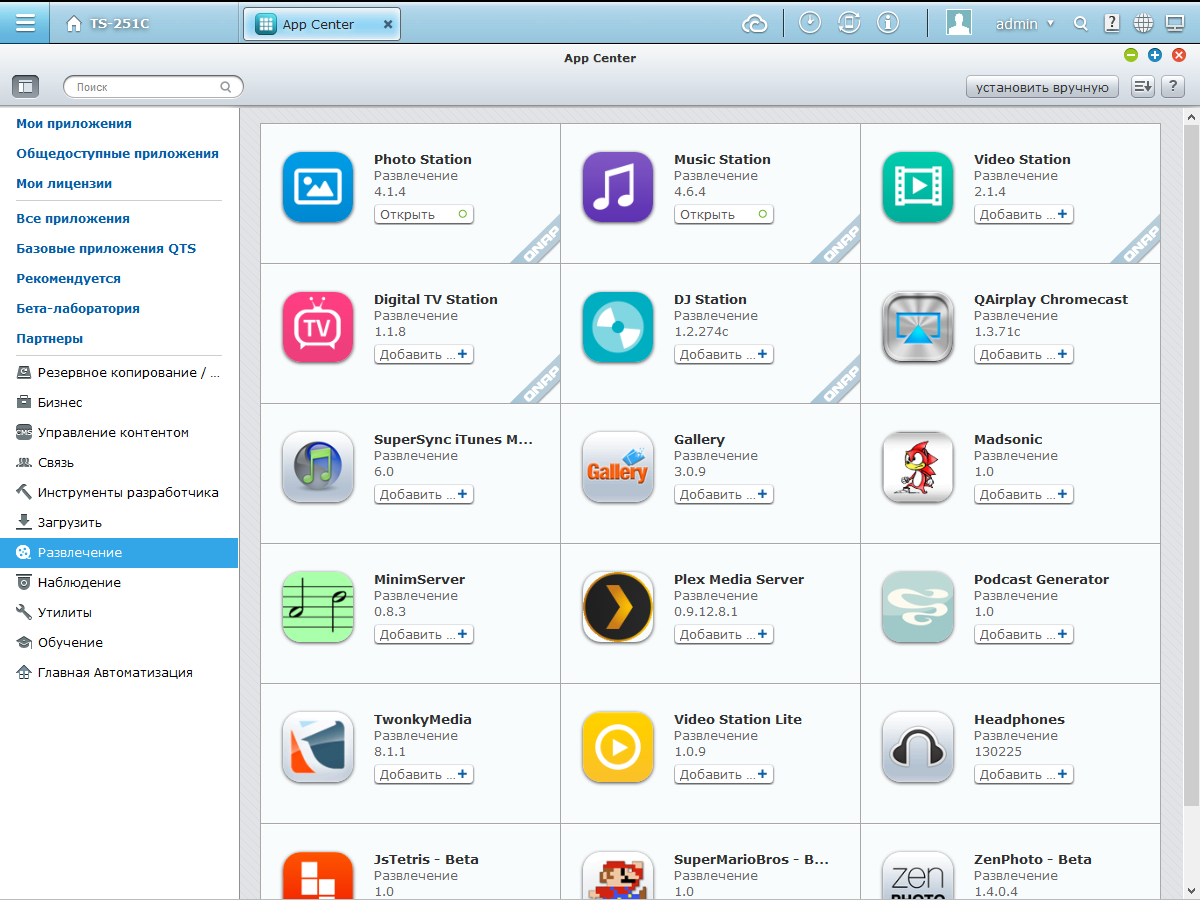

Несмотря на то, что возможности базовой прошивки выходят далеко за рамки сетевого хранения файлов, вы можете еще больше увеличить число решаемых устройством задач благодаря установке дополнительных программных модулей из встроенного каталога или скачанных из сети пакетов. На момент написания статьи, для модели TS-251C официально предлагалось почти 150 программ. Ознакомиться с ними можно на специальной странице сайта производителя. В нем можно найти программы для резервного копирования с поддержкой облачных сервисов, системы управления контентом, модули обмена файлами, языки программирования, медиасервисы, различные утилиты и многое другое. Наиболее интересными являются фирменные модули мультимедийных сервисов Photo Station, Music Station и Video Station, система автономной загрузки файлов Download Station и программа видеонаблюдения Surveillance Station.

Отдельно стоит упомянуть о наличии оригинальных программ для мобильных устройств, позволяющих реализовать доступ к файлам и комфортную работу с сервисами сетевого накопителя, включая упомянутые выше дополнительные модули QNAP.

Использование видеовыхода

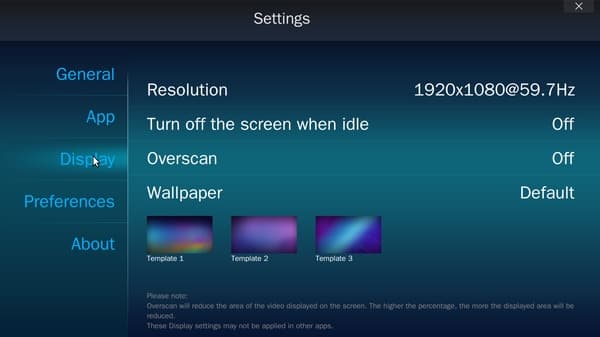

В определенном смысле, использование устройства с локальным подключением к телевизору является некоторым противоречием с концепцией сетевого накопителя. С другой стороны, этот вариант позволяет существенно расширить число решаемых моделью задач. Со времени последнего тестирования, число приложений, способных использовать видеовыход HDMI немного увеличилось. Напомним, что все они собраны в специальном модуле «HD-станция», который нужно установить первым. В некоторых случаях имеет смысл подключение по HDMI к ресиверу для вывода не видео, а звука.

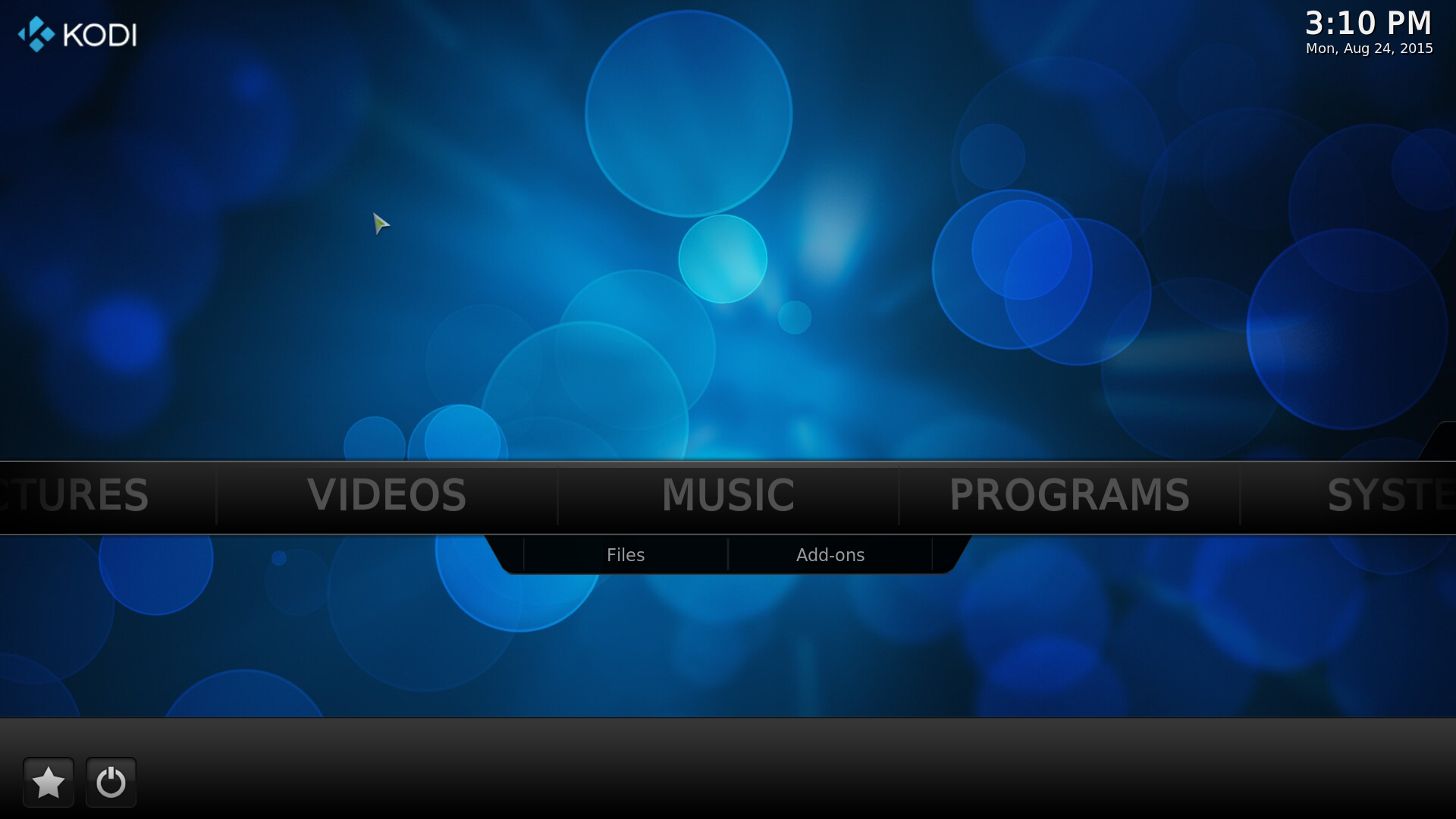

Наиболее популярным, особенно у домашнего пользователя, вероятно, будет вариант запуска медиаоболочки KODI (ранее XMBC). Она позволяет реализовать сценарий современного мультиформатного медиаплеера, существенно превосходящего встроенные в современные «умные» телевизоры программы. В дополнение к ней, компания добавила и собственный медиаплеер с незамысловатым названием HD Player, который на самом деле является кастомизированной версией XBMC. Для работы с мультимедиа будет удобно использовать ИК-пульт дистанционного управления (можно приобрести фирменный или взять совместимый с MCE). В случае, если сетевой накопитель находится в скрытом месте, можно воспользоваться и программами для смартфонов.

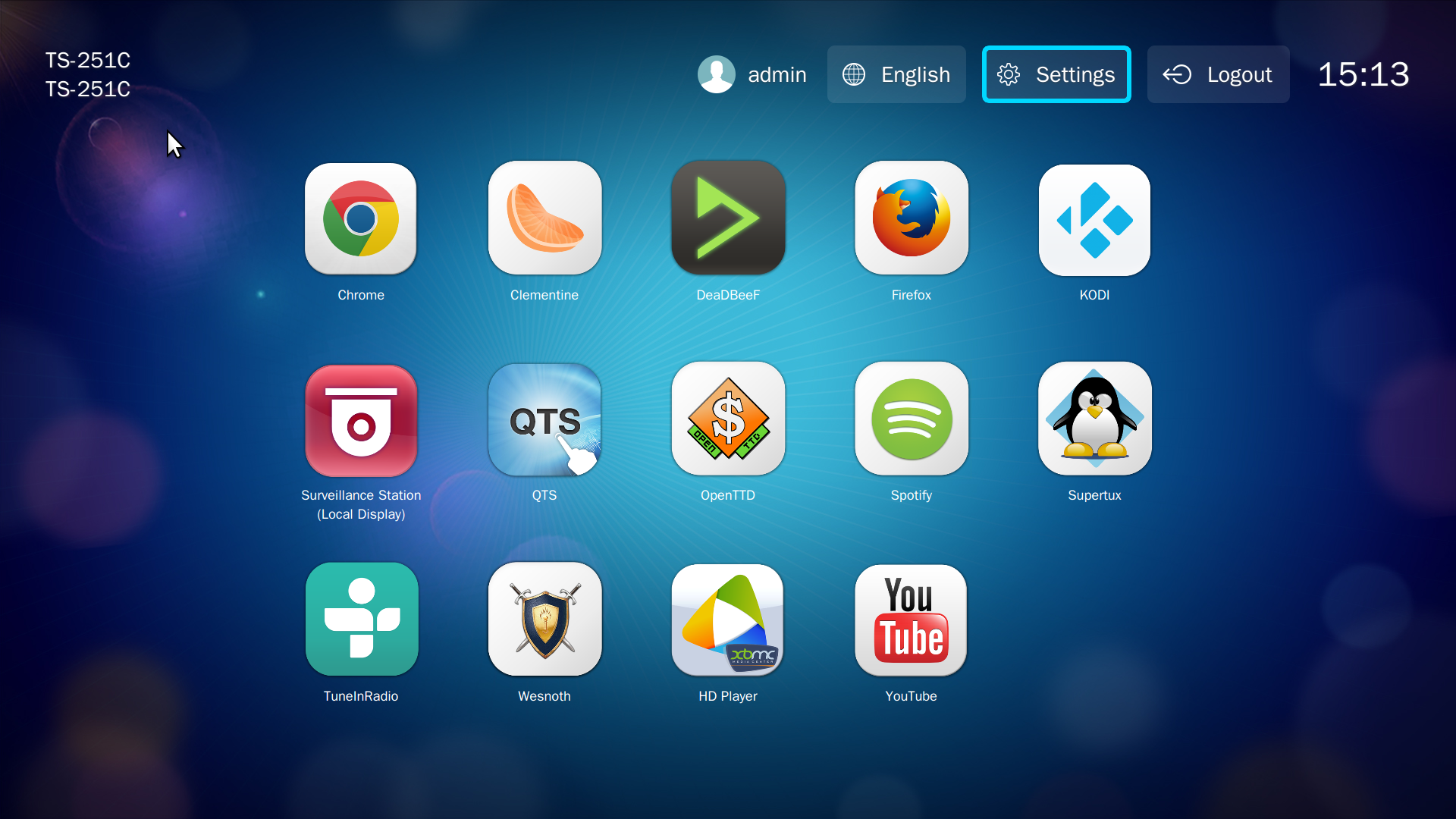

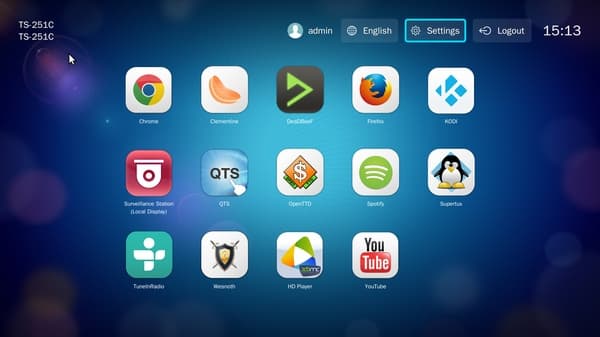

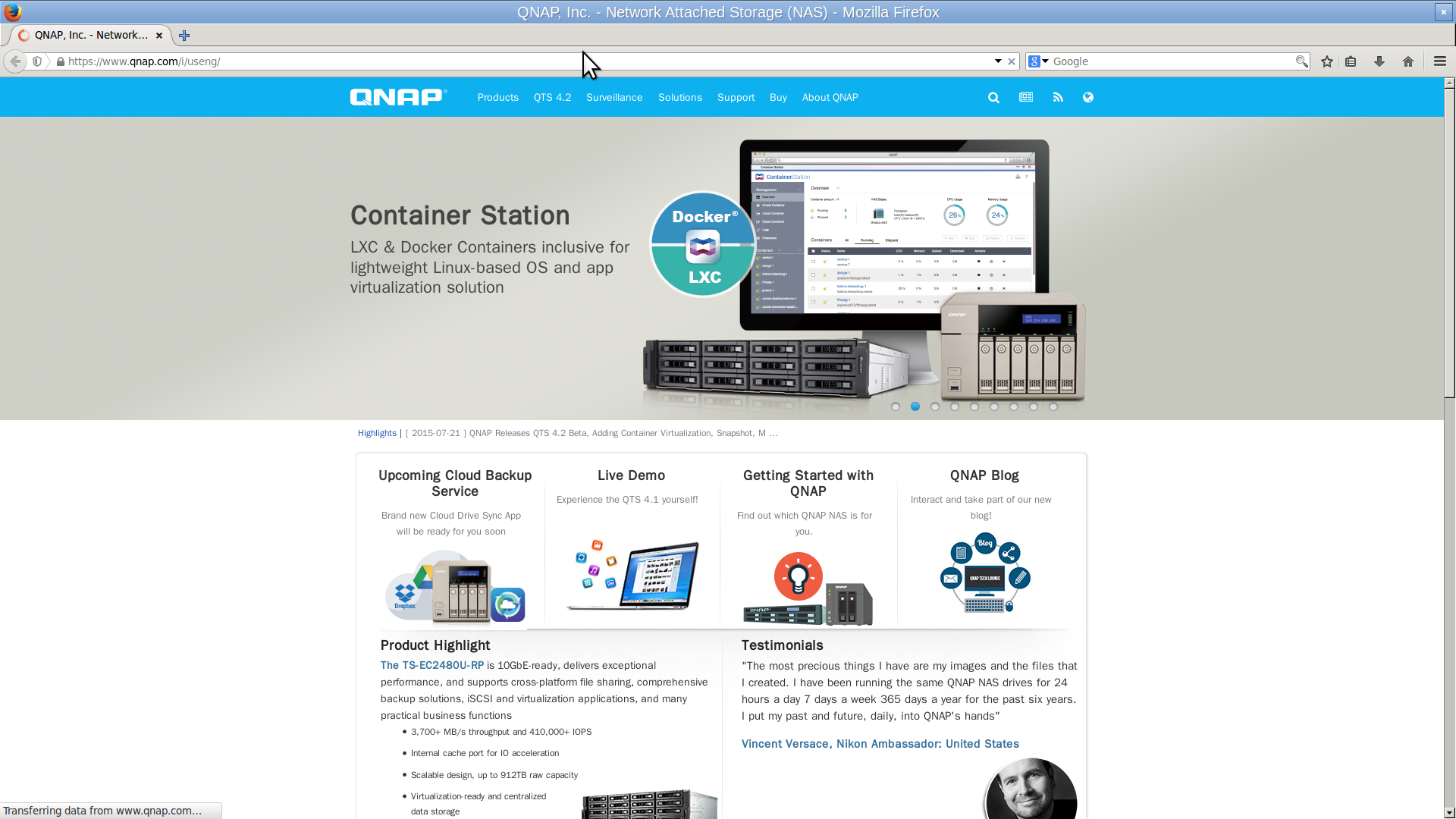

В списке дополнительных программ присутствуют веб-браузеры (Chrome и Firefox), музыкальные сервисы (Clementine, DeaDBeeF, Spotify и TuneInRadio), игры (OpenTTD, Supertux и Wesnoth) и клиент YouTube.

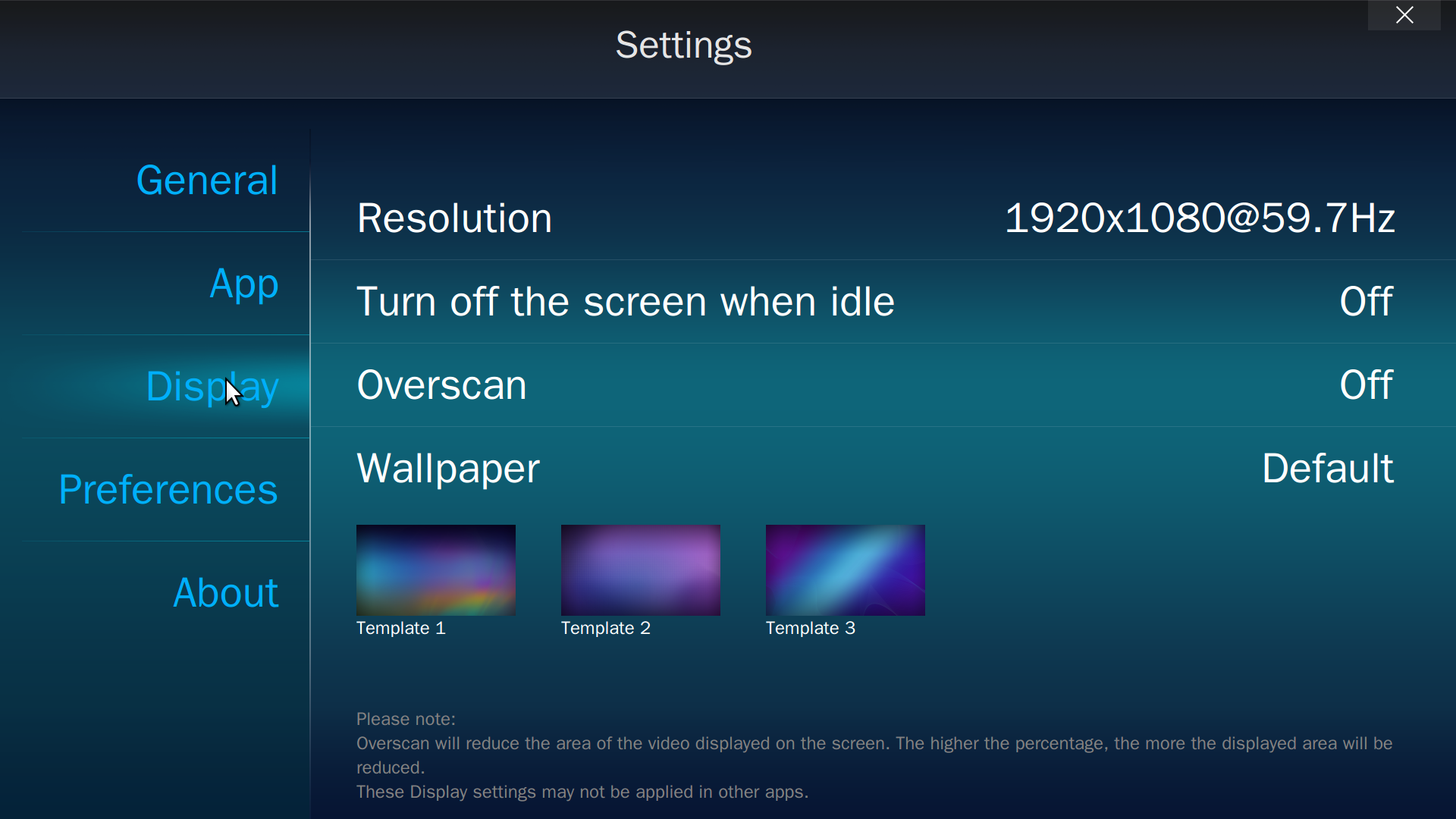

Кроме того, видеовыход можно использовать для локального управления сетевым накопителем и для подключения монитора для модуля системы видеонаблюдения. Также здесь находится модуль CodexPack, предназначенный для транскодирования видео. В настройках модуля HD-станции можно выбрать язык, отключить требования ввода пароля пользователя и активировать автозапуск требуемого приложения, например KODI.

В целом реализация подключения по HDMI у QNAP становится все интереснее и в некоторых ситуациях она может быть вполне востребована.

Тестирование

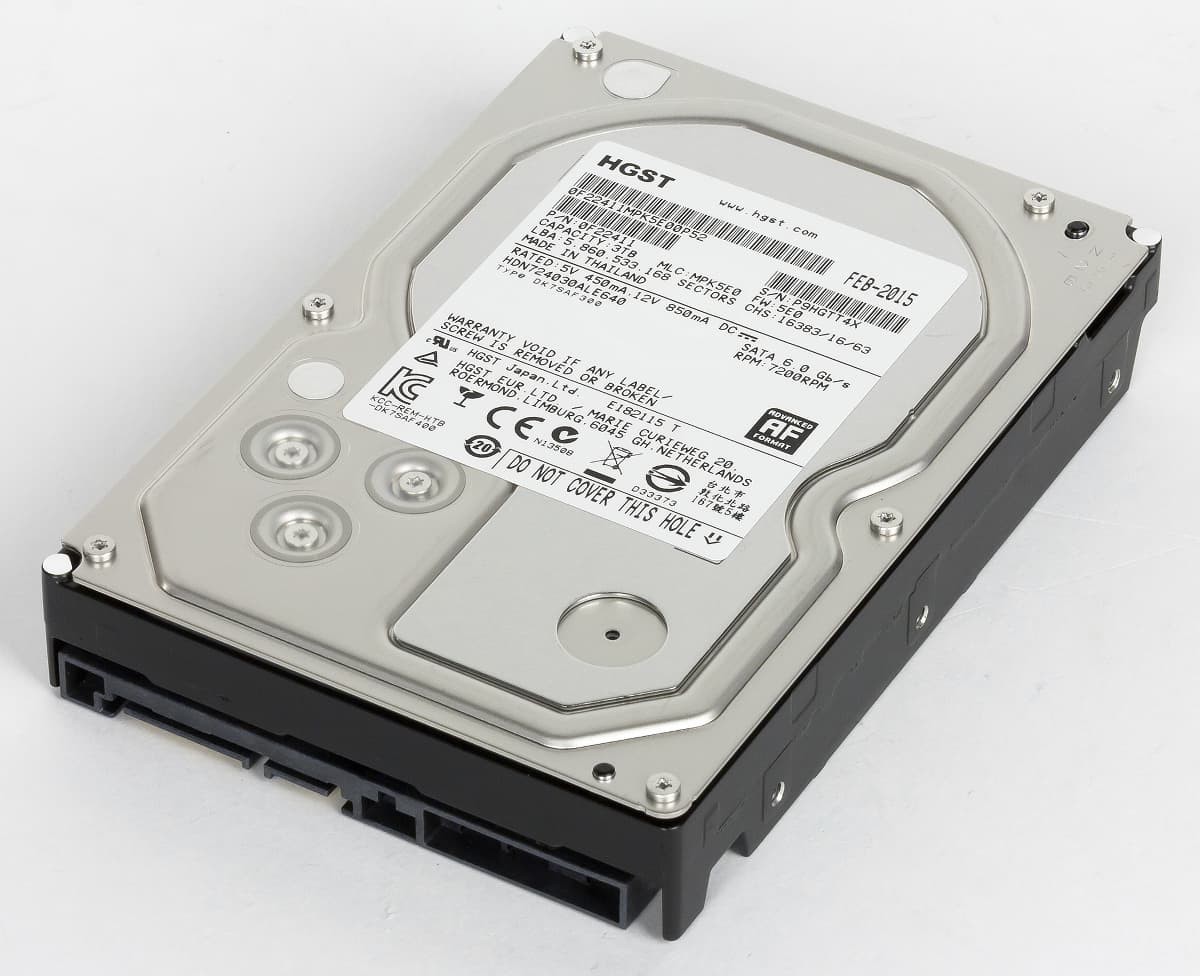

Как обычно, проверка скоростных характеристик устройства осуществлялась с использованием программы Intel NASPT. В сетевой накопитель устанавливались ранее использованные винчестеры WD Red WD10EFRX на 1 ТБ, а также для сравнения — HGST Deskstar NAS HDN724030ALE640 объемом 3 ТБ. Все-таки сегодня один терабайт для сетевого накопителя уже сложно считать популярным выбором, а диски большего объема могут заметно отличаться, в частности, по энергопотреблению, что важно для данного сценария использования.

Наличие двух отсеков для дисков позволяет протестировать три конфигурации — один жесткий диск и пара в массивах RAID0 и RAID1. Настройки устройства относительно заводских изменялись минимально — создавался дисковый том, общая папка и пользователь с полным доступом к ней. С результатами можно ознакомиться на следующей паре иллюстраций.

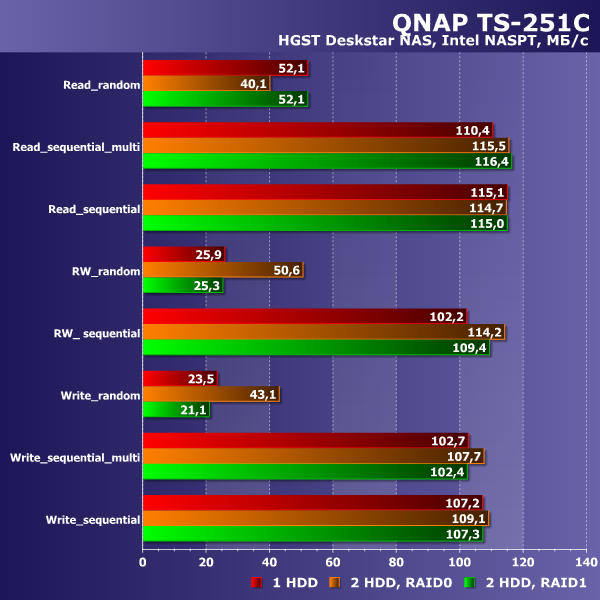

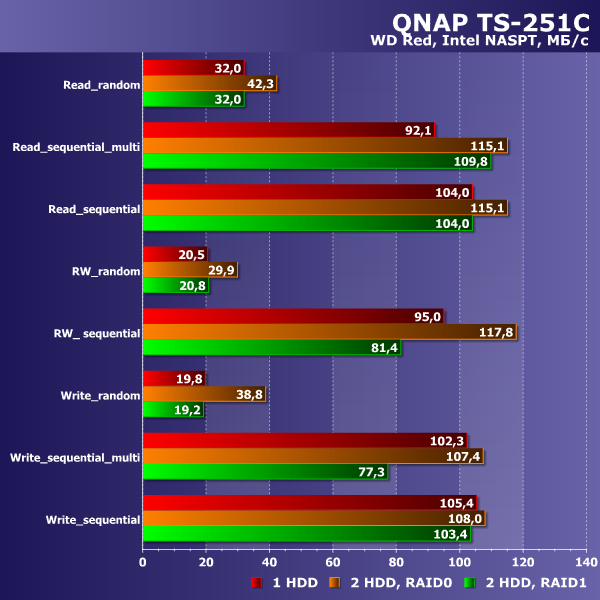

Производительность QNAP TS-251C

Производительность QNAP TS-251C

Максимальные скоростные показатели определяются гигабитным сетевым портом устройства и достигают 110 МБ/с. Использованным дискам WD Red этой осенью исполняется уже три года, но они вполне конкурентоспособны с точки зрения производительности и с современными поколениями накопителей для NAS. Заметная разница есть только на шаблонах со случайным доступом и некоторых конфигурациях с мультипоточными операциями. При сравнении рассматриваемой модели с устройством TS-251, с которым мы встречались год назад, также нет особого смысла в выборе ориентироваться именно на скорость работы. Так что если вам не требуется горячая замена дисков, расширенный набор портов или возможность увеличения объема оперативной памяти, вполне можно остановиться на TS-251C.

Оценка уровня энергопотребления и температурный режим системы проверялись с конфигурацией RAID1 из двух винчестеров. Тестировались три сценария — сон (с выключенным основным питанием жестких дисков), бездействие (диски работают, но нет никаких сетевых операций), работа (шаблон случайного чтения и записи из обычного набора). Измерение проводилось «из розетки», приводятся усредненные за десять минут значения.

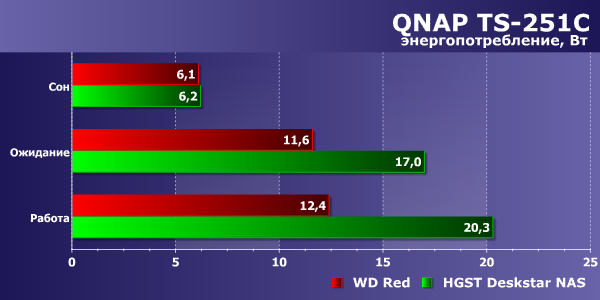

Энергопотребление QNAP TS-251C

Даже с жесткими дисками объемом 3 ТБ сетевой накопитель потребляет около 20 Вт во время работы, что можно считать отличным показателем. В частности, это означает, что для обеспечения бесперебойного питания можно использовать младшие модели ИБП. При этом разница между моделями жестких дисков вызвана не только объемом, но и отличием в скорости вращения пластин.

Интересно отметить, что по сравнению со старшей моделью TS-251, энергопотребление снизилось на 1,2-2,5 Вт в зависимости от сценария, что с учетом абсолютных показателей достаточно существенно.

Но более важна в данном случае связь потребления с температурой. Напомним, что в сетевом накопителе используется активная система охлаждения с вентилятором 60 мм. Скорость вращения последнего может выбираться автоматически исходя из показаний температурных датчиков. Предусмотрен как автоматический режим Smart Fan, который мы использовали, так и самостоятельная настройка температурных границ и скоростей (полная остановка вентилятора, низкая и высокая скорости). В частности при работе с дисками WD Red она составляла около 1100 об/мин во всех режимах. А с HGST Deskstar NAS вентилятор раскручивался до 1300 об/мин в режиме бездействия и до 1700 об/мин в сценарии «работа» (в режиме сна его скорость составляла все те же 1100 об/мин). Заметим, что даже на высокой скорости шум от системы охлаждения был невысоким и допустимым для размещения на рабочем столе в офисе.

Анализировать следующие два графика нужно с учетом данной особенности. Во время проведения теста, температура окружающей среды составляла 23 градуса. Приводятся максимальные показатели за десять минут нахождения в состояниях сна и бездействия и за все время выполнения шаблона случайного чтения и записи.

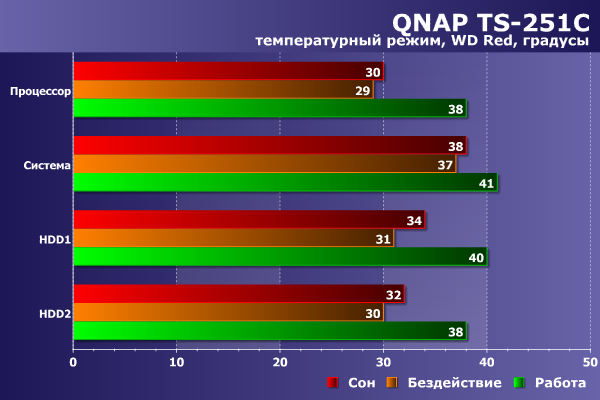

Температурный режим QNAP TS-251C

При работе с известными своим прохладным нравом дисками WD Red невысокой емкости, устройство смотрится отлично — максимальные температуры всех контролируемых элементов составляют около 40 градусов. В данной конфигурации мы видим существенную разницу между режимами простоя и работы.

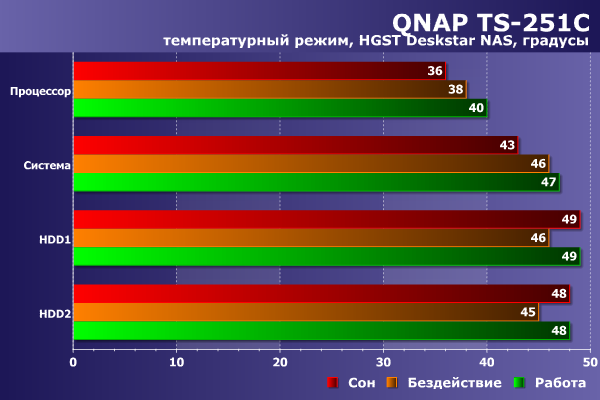

Температурный режим QNAP TS-251C

По измерениям энергопотребления уже было ясно, что с данными жесткими дисками вам все-таки придется уделить определенное внимание месту установки сетевого накопителя и обеспечению комфортного режима работы. В нашем случае под нагрузкой винчестеры и система нагревались почти до 50 градусов, причем отличия между разными режимами очень невелики, в отличие от конфигурации с дисками WD.

В целом можно говорить о том, что система охлаждения вполне справляется со своими обязанностями, в том числе и при использовании быстрых винчестеров большой емкости. При этом вентилятор имеет относительно небольшой размер и высокую скорость вращения, однако это не приводит к заметному увеличению уровня шума при работе под нагрузкой.

Выводы

Сетевой накопитель QNAP TS-251C представляет собой современную высокопроизводительную и многофункциональную модель от одного из лидеров данного сегмента рынка. Она рассчитана на работу с двумя жесткими дисками и позиционируется для использования домашними пользователями и в SOHO. Устройство отличается компактным корпусом, имеет порты USB 3.0 и HDMI. Последний, в сочетании с пультом дистанционного управления или программным обеспечением для смартфона, позволяет реализовать сценарии медиаплеера, а также обеспечить локальный доступ к настройкам устройства и системе видеонаблюдения.

Аппаратная платформа на базе SoC Intel Celeron позволяет обеспечить высокую скорость работы как в основных сценариях, так и с дополнительным программным обеспечением. На момент подготовки статьи, устройство поддерживало установку почти полутора сотен модулей из официального каталога, включая как ориентированные на домашнего пользователя мультимедийные сервисы, так и полезные для бизнес-применений программы, включая резервное копирование и безопасный удаленный доступ.

Фирменная прошивка QTS обладает привлекательным дизайном и удобна в использовании даже начинающим пользователям. Она поддерживает все популярные протоколы доступа к данным, что позволяет эффективно работать с накопителем клиентам с различными операционными системами. Отметим также наличие фирменных программ для мобильных устройств.

На момент написания статьи TS-251C предлагался по цене примерно на десять процентов ниже, чем у TS-251. Это позволяет немного сэкономить тем, кому не требуется два сетевых контроллера и увеличенный объем оперативной памяти, что обычно избыточно для домашнего использования. При этом сохранилась быстрая платформа и присутствует выход HDMI. Но в абсолютном значении, к сожалению, стоимость рассмотренного решения сложно назвать привлекательной. На момент написания статьи она составляла примерно от 26 тысяч рублей.

Средняя цена QNAP TS-251C по данным Яндекс.Маркет
T-12874776
Предложения QNAP TS-251C по данным Яндекс.Маркет
L-12874776-10


Благодарим компанию WD и агентство 2L
за предоставленные для тестирования жесткие диски


Благодарим компанию HGST за предоставленные для тестирования жесткие диски

Благодарим компанию Intel за предоставленное для проведения тестирования оборудование

Благодарим компанию D-Link за предоставленный для проведения тестирования коммутатор
