Сетевой накопитель QNAP HS-251


Год назад мы познакомились с сетевым накопителем QNAP HS-210, который предлагал пользователю два отсека для жестких дисков в уникальном корпусе нестандартного дизайна с пассивной вентиляцией. А в конце прошлого года у нас на тестировании побывала модель TS-251, основанная на современной платформе Intel Bay Trail. Сегодня настало время совместить корпус первого устройства и аппаратную начинку второго. Получившийся накопитель HS-251 интересен как отсутствием вентиляторов, так и использованием высокопроизводительной платформы Intel.

Новая платформа позволила существенно увеличить производительность, особенно для дополнительных приложений, реализовать в устройстве второй сетевой порт и, что более интересно, выход HDMI. Последнее, в сочетании с тихой работой, позволяет рекомендовать устройство для установки около телевизора для использования в качестве медиаплеера.

Видеообзор

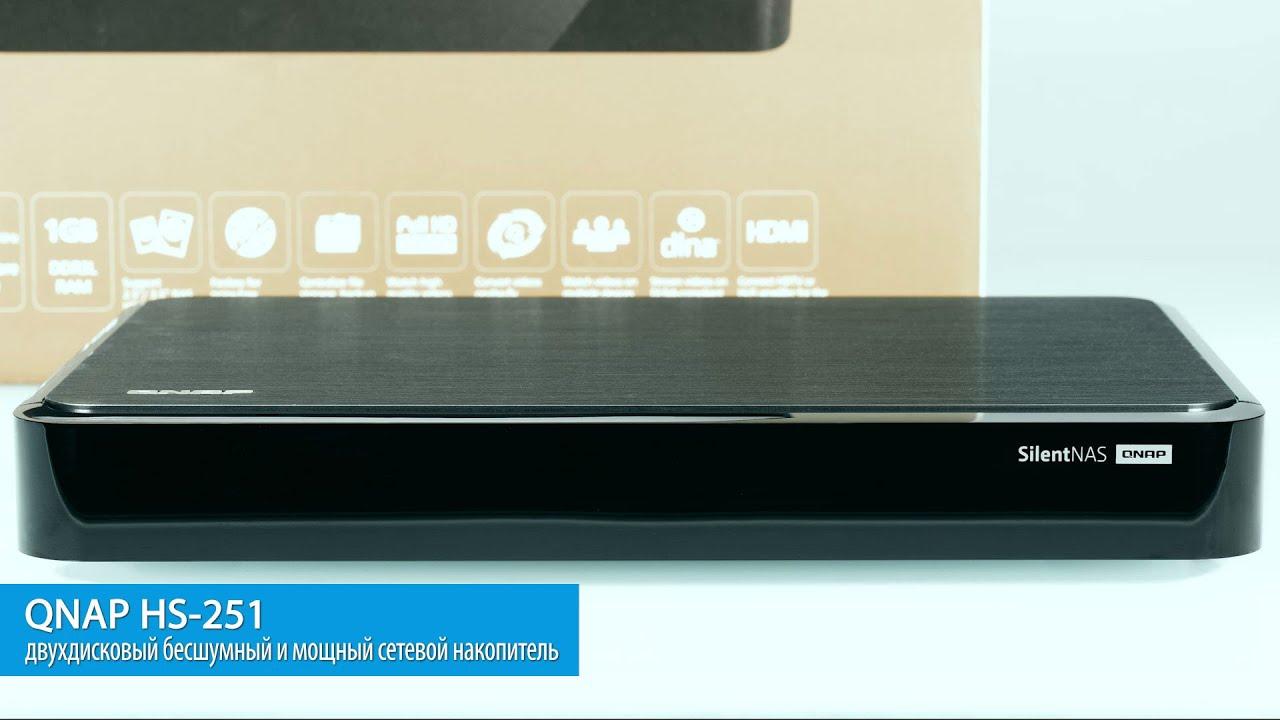

Для начала знакомства предлагаем посмотреть наш видеообзор сетевого накопителя QNAP HS-251:

Наш видеообзор сетевого накопителя QNAP HS-251 можно также посмотреть на filmdepo.ru

Комплект поставки и внешний вид

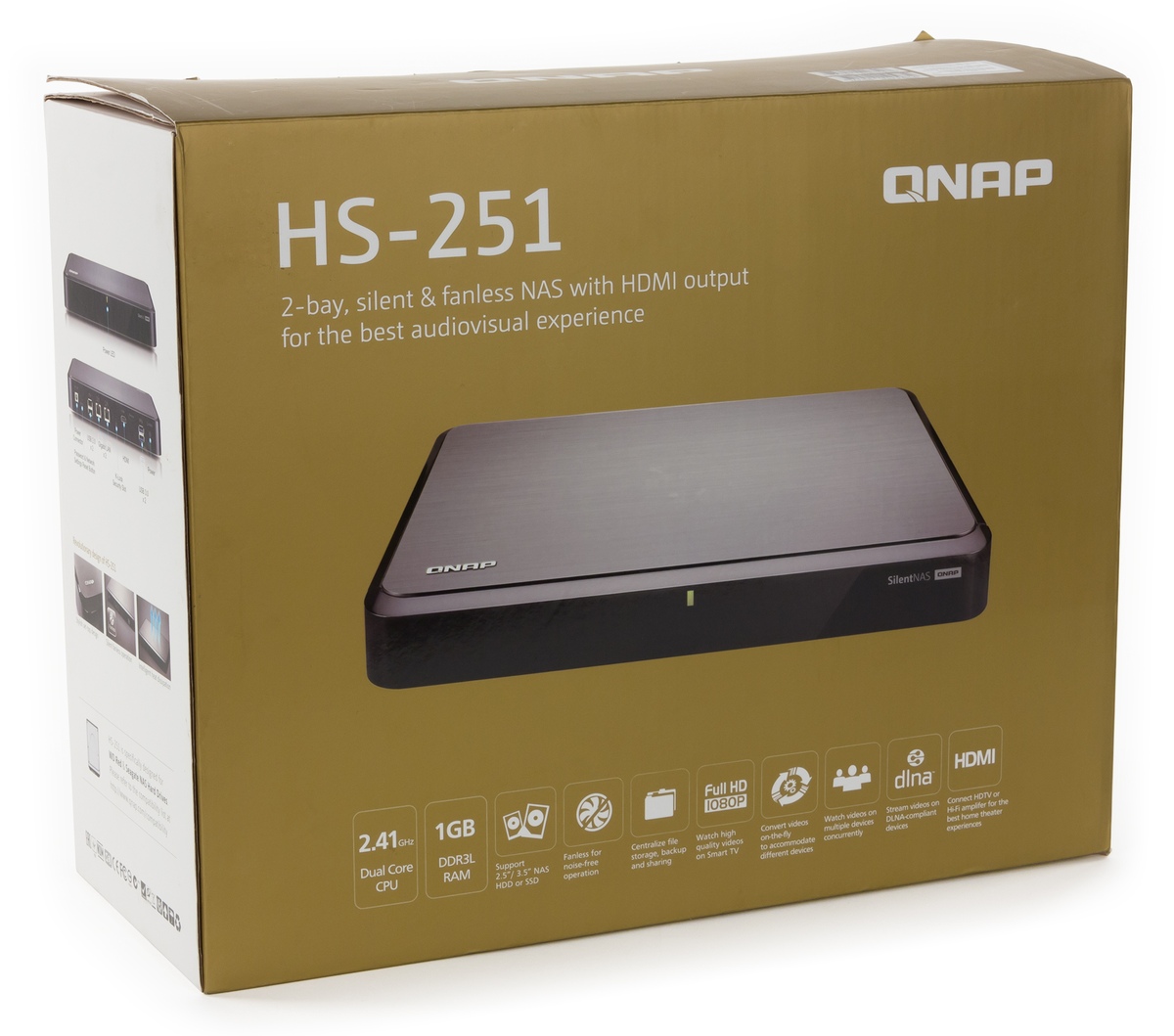

Упаковка устройства мало отличается от предшественника. Изменили фон лицевой и верхней стороны на вариант «золота» и добавили соответствующие новым возможностям текст и значки.

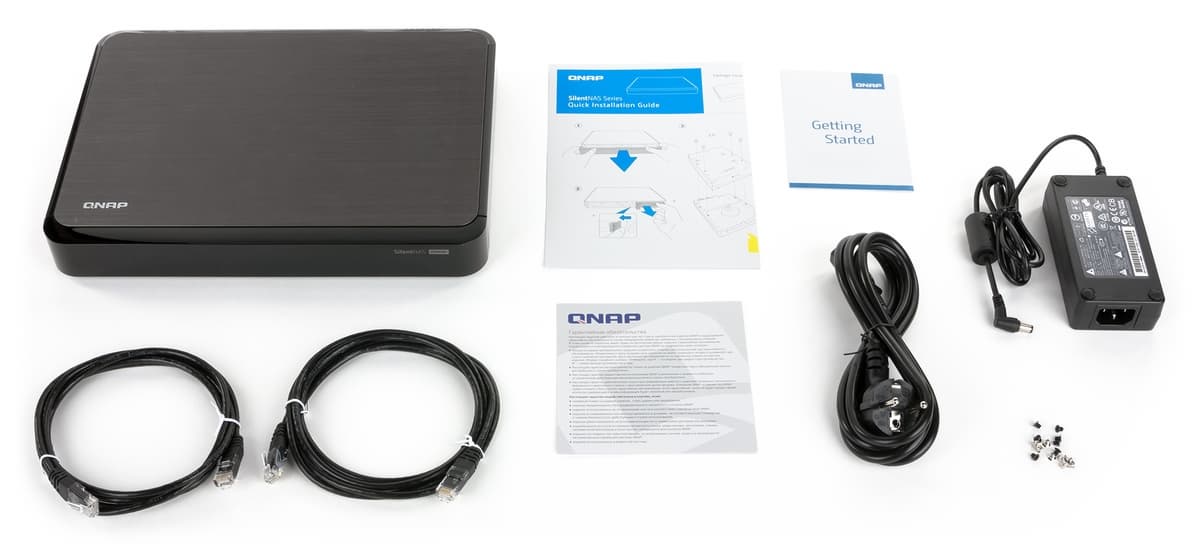

Несмотря на более мощную начинку, параметры внешнего блока питания не изменились — 12 В 5 А. Также в комплекте идет кабель для него, два сетевых патч-корда, комплект винтов для крепления дисков, краткая универсальная инструкция по возможностям устройства на английском языке, листовка по началу работы с SilentNAS и гарантийный талон.

Полные версии документации в электронном виде, фирменные утилиты, программы и дополнительные пакеты можно загрузить в разделе поддержки сайта производителя. Там же приводятся списки совместимости. В случае рассматриваемого сетевого накопителя это достаточно важно, поскольку не все жесткие диски формата 3,5″ способны работать без активного охлаждения. Производитель рекомендует ограничиваться сериями Seagate NAS, WD Red и одной моделью Toshiba. Заметим, что с точки зрения объема ограничений здесь нет — можно подобрать в том числе и 6 ТБ винчестеры.

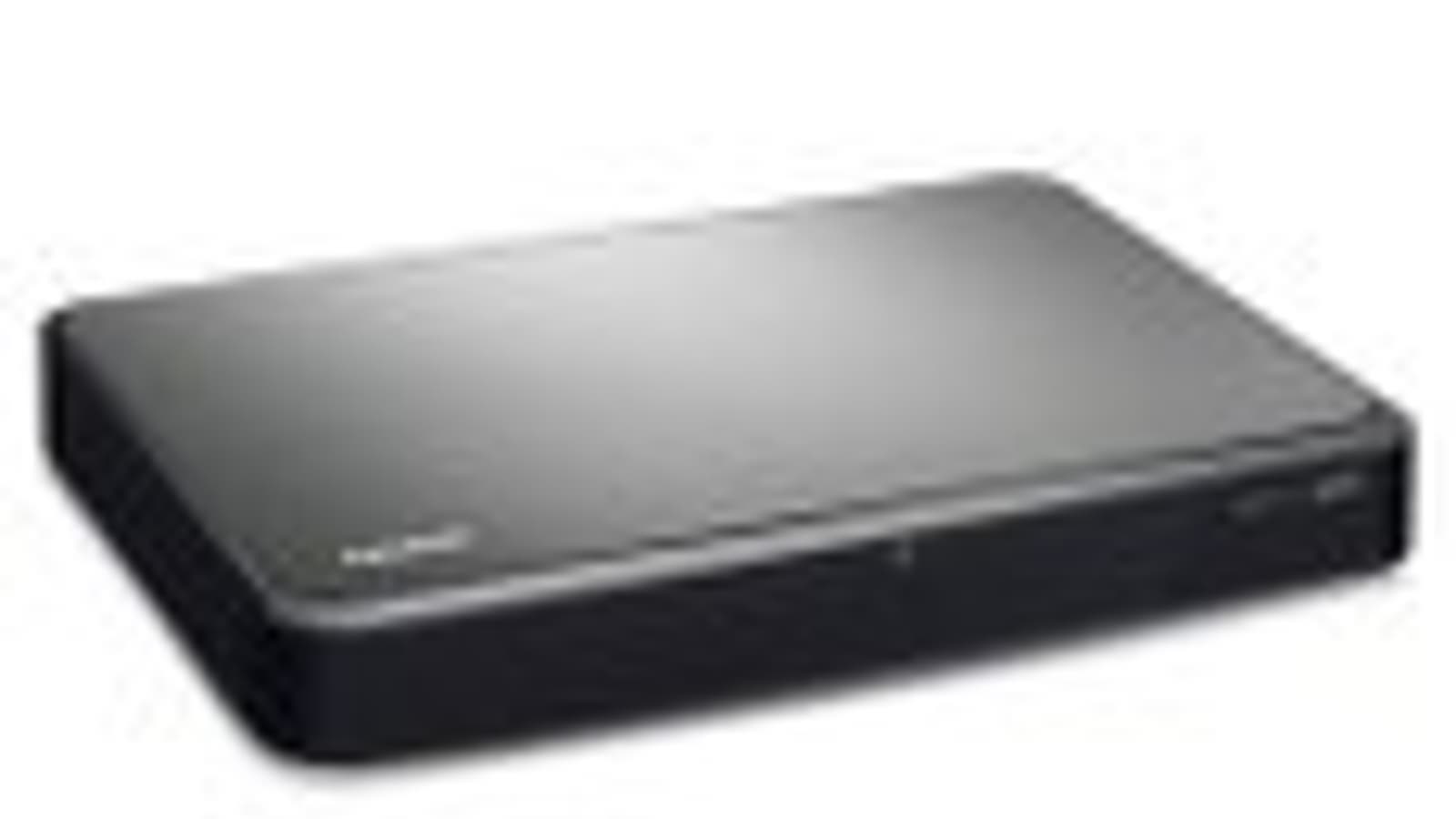

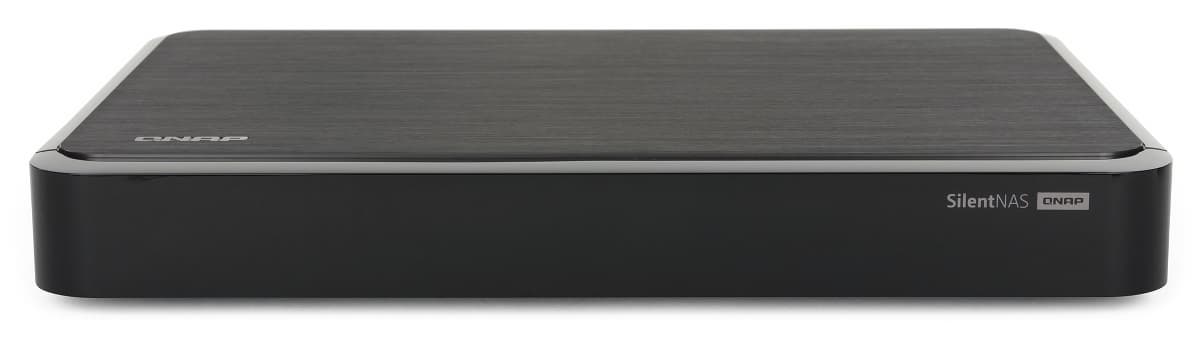

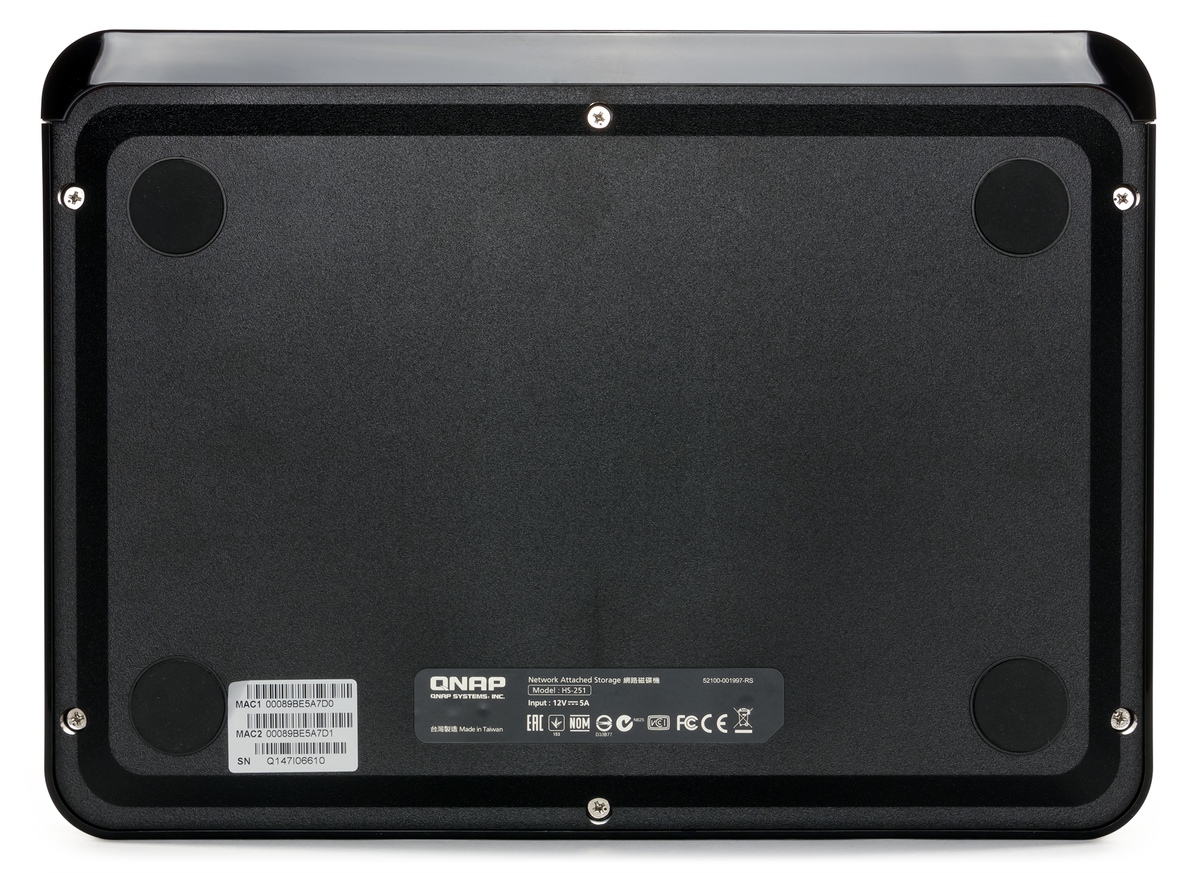

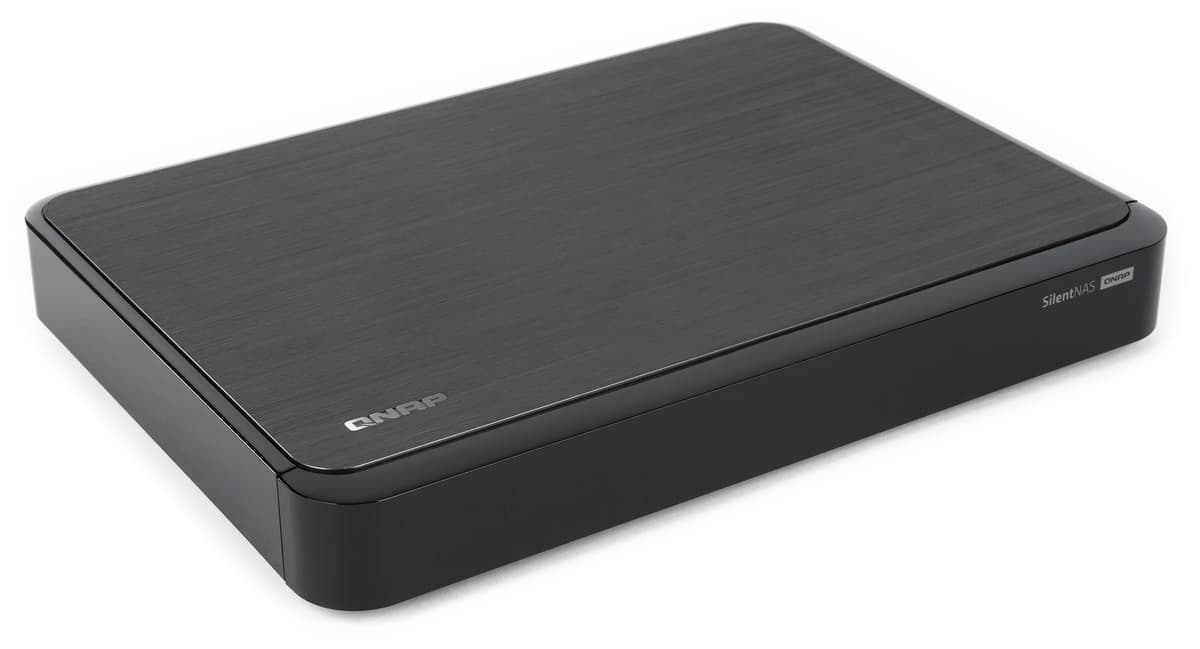

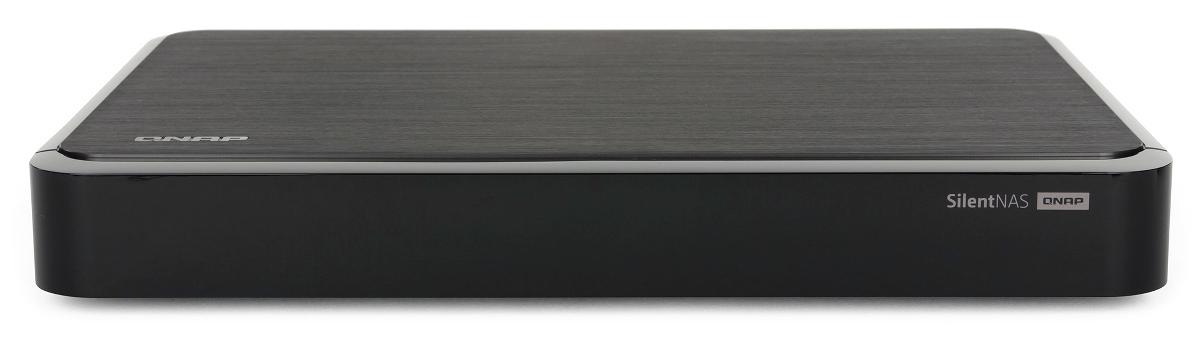

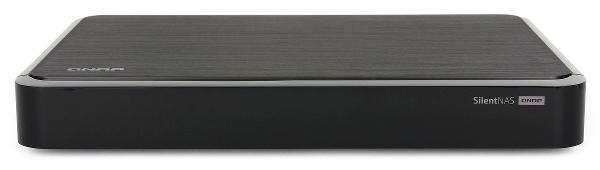

Внешний вид и конструкция устройства не отличается от прошлой модели серии SilentNAS. Основные элементы корпуса, имеющего габаритные размеры 302×220×41 мм, изготовлены из черного пластика. На торцах он глянцевый, а дно матовое. Устойчивости устройству придают четыре крупные, но невысокие резиновые ножки.

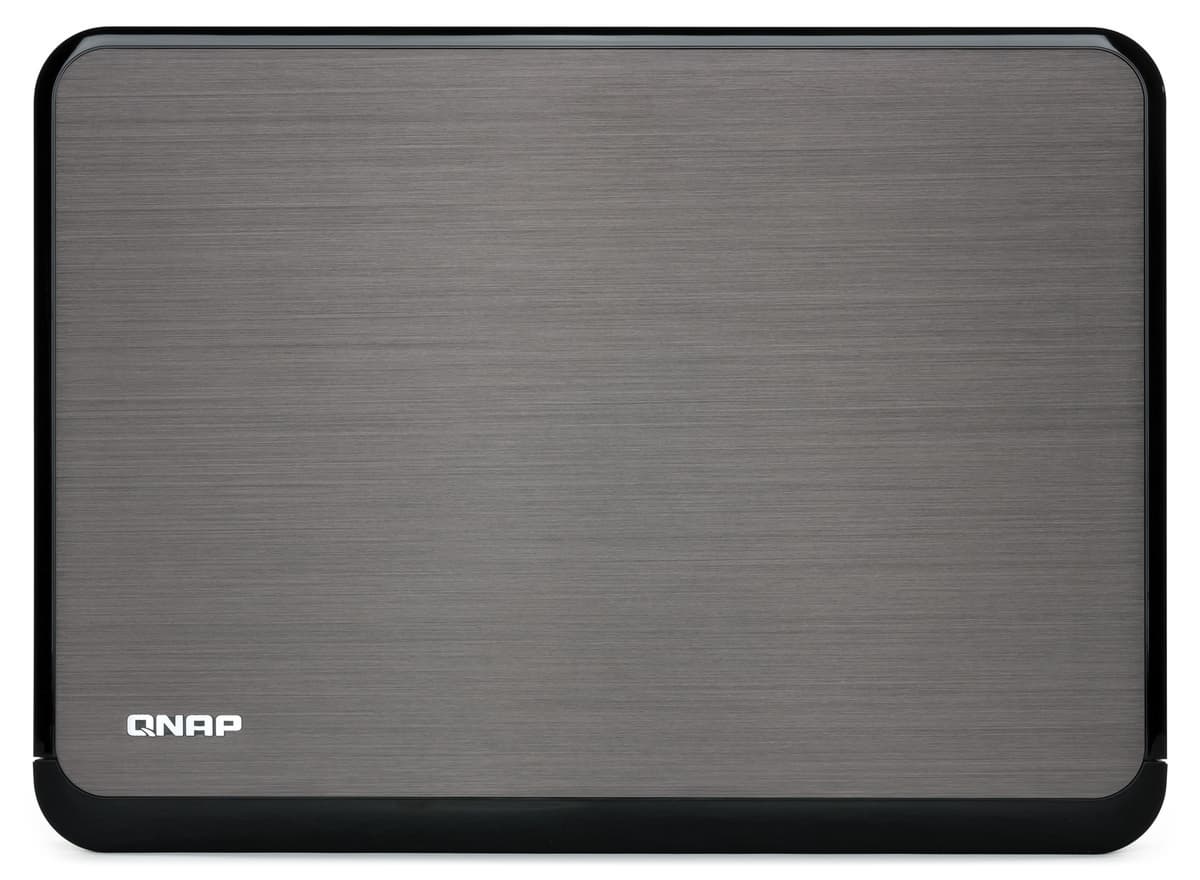

Верхняя панель, выполняющая также функцию радиатора для процессора, изготовлена из металла. Ее внешняя поверхность оформлена в виде грубой шлифовки, а в ближнем левом углу находится логотип производителя.

В центре передней панели установлен единственный индикатор, который отключается вместе с питанием дисков. При этом само устройство может продолжать работу. Заметим, что этот же световод используется для передачи сигнала на установленный на печатной плате накопителя приемник ИК-команд, что позволяет использовать устройство в режиме медиаплеера с совместимым пультом дистанционного управления.

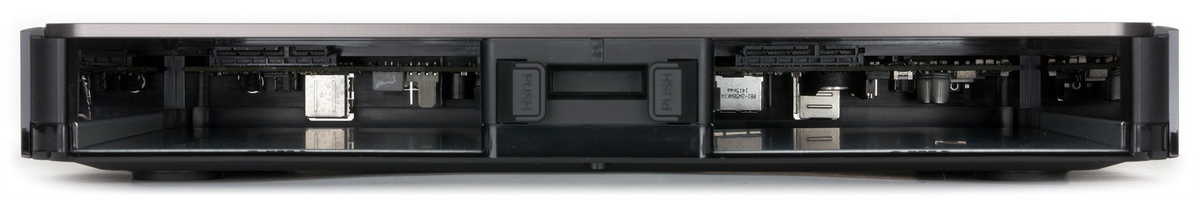

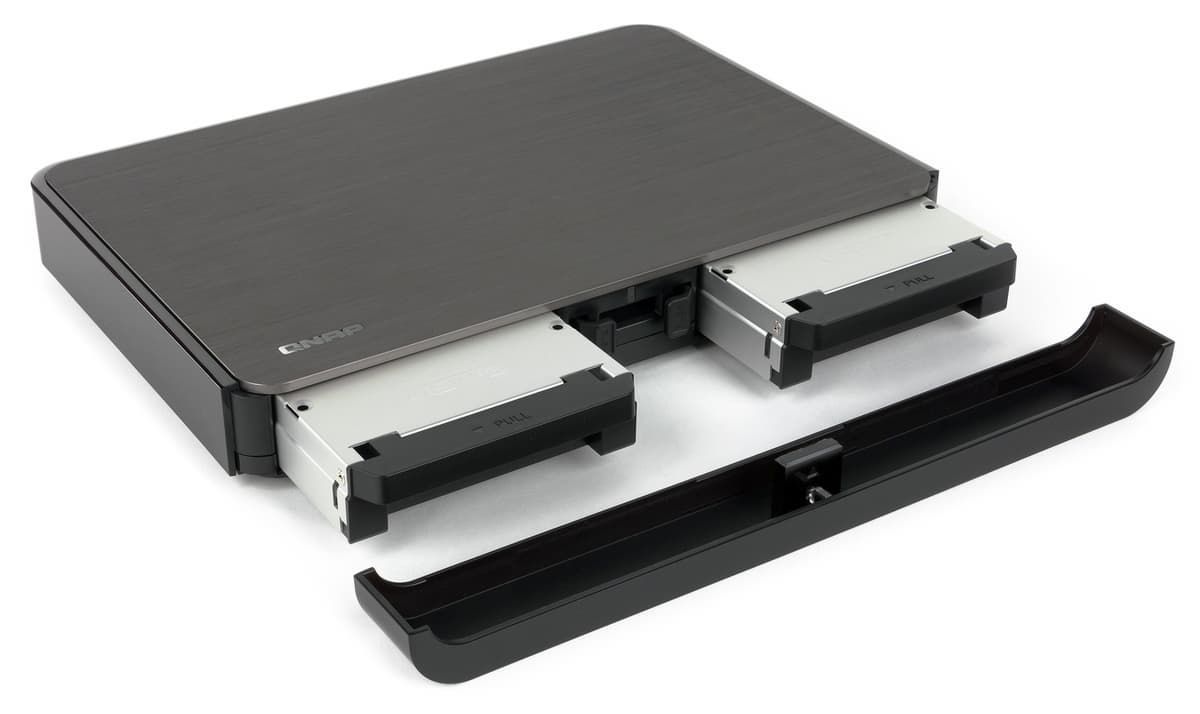

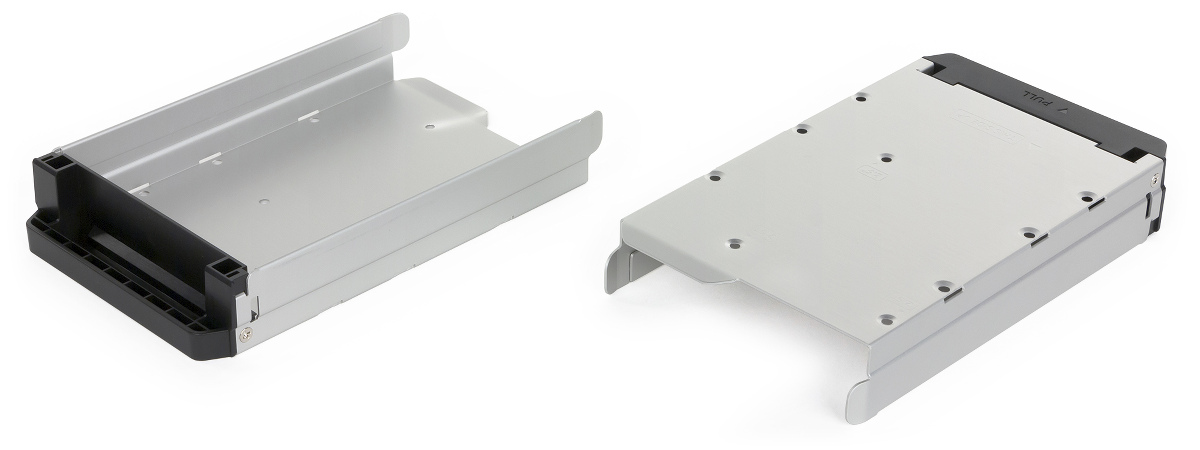

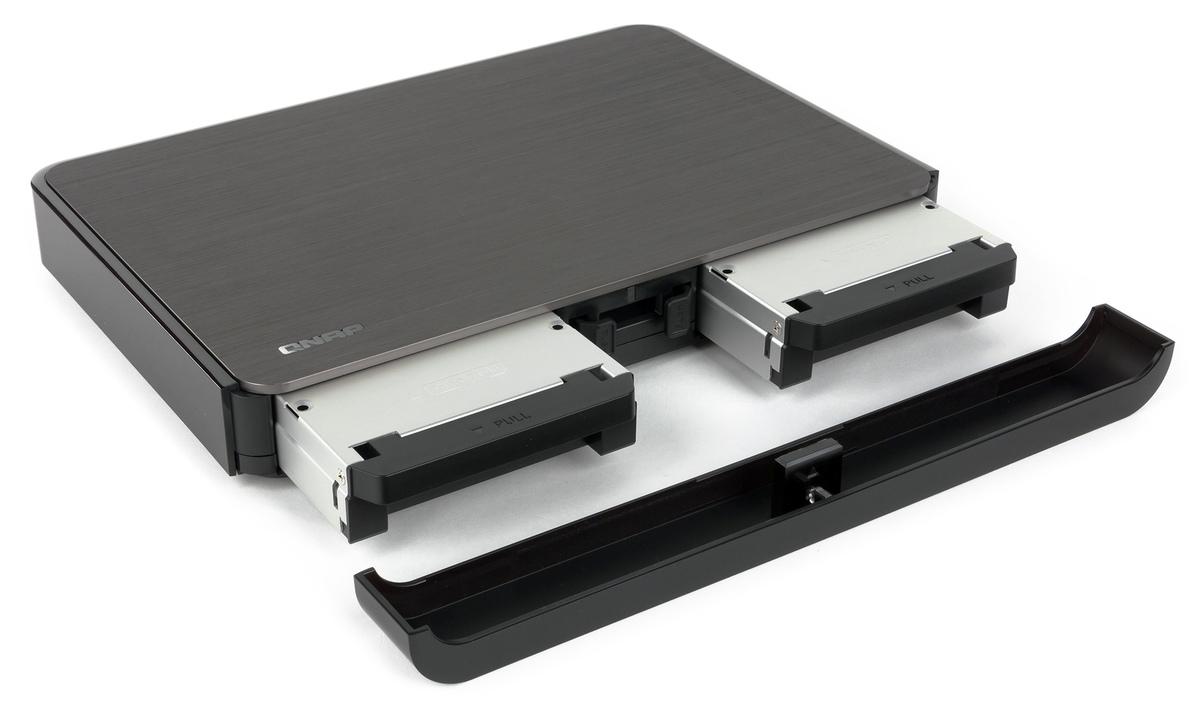

Панель закрепляется с использованием магнитов и может быть легко снята. За ней находятся два отсека для установки жестких дисков на специальных рамках. Последние имеют пластиковые защелки без специальных замков. В данном случае это вполне разумное решение.

Никаких дополнительных элементов для снижения вибрации мы не заметили, с тестовыми дисками проблем с нежелательным увеличением шума не было. Корпус собран качественно, все детали хорошо закреплены.

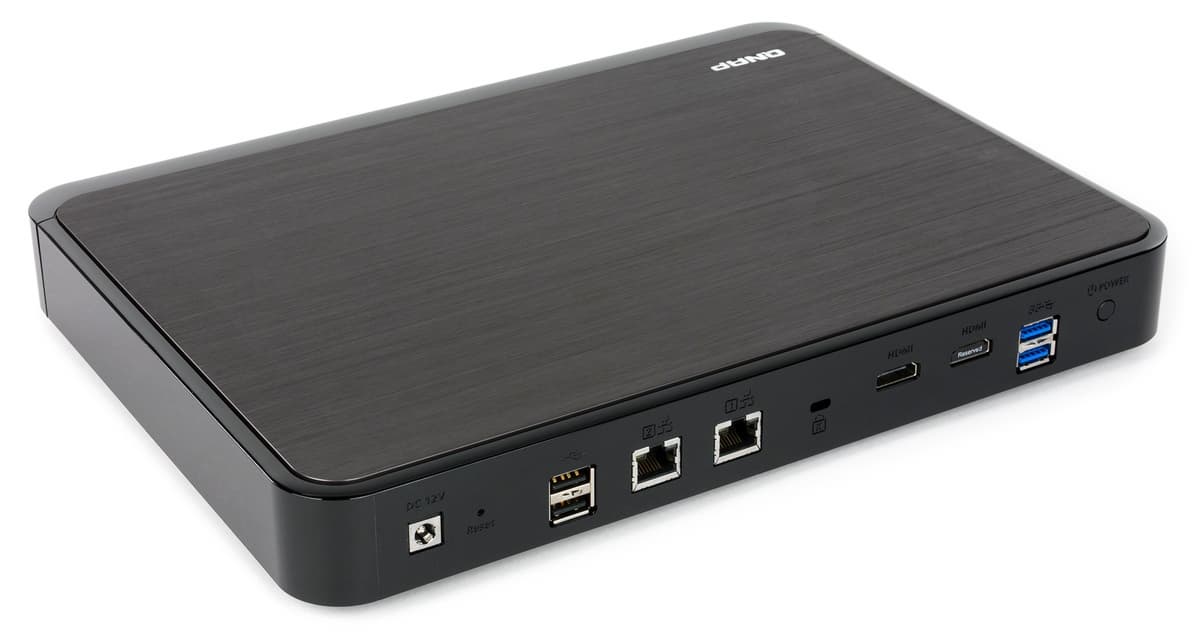

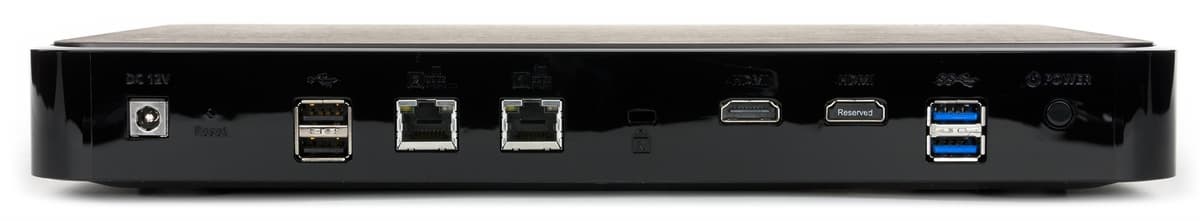

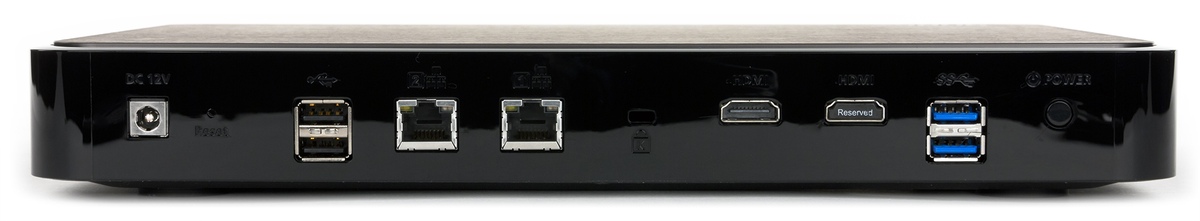

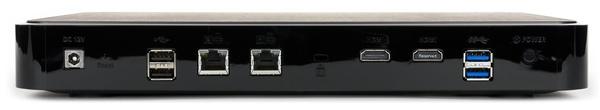

На задней панели находятся вход блока питания с выключателем (программным), два гигабитных сетевых порта с индикаторами, два порта USB 2.0, два порта USB 3.0, скрытая кнопка сброса, выход HDMI, отверстие кенсингтонского замка. Заметим, что на нашем экземпляре был и второй разъем HDMI, закрытый заглушкой с надписью «зарезервировано».

В отличие от предшественника, здесь не нашлось слота для карт памяти. А вот разъемы USB также перевернуты относительно привычного по ноутбукам варианта. С HDMI аналогичная ситуация.

Повторимся, что дизайн модели, безусловно, заслуживает положительной оценки. В стойке с аппаратурой накопитель будет смотреться достаточно органично. Конечно, можно поспорить о необходимости установки сетевого накопителя в жилом помещении, но в данном случае этот сценарий вполне реален благодаря отсутствию вентиляторов и поддержке режима мультимедийного плеера.

Заметим, что производитель указал те же рекомендации по температурному режиму, что и для моделей с активной системой охлаждения — от 0 до 40 °C. Впрочем, в любом случае при установке устройства в закрытые стойки рекомендуем на начальном этапе эксплуатации проверять температуры дисков.

Конструкция и аппаратные характеристики

Поскольку вентиляторов в корпусе этой модели нет, а винчестеры устанавливаются в доступные снаружи отсеки, разбирать корпус накопителя пользователю нет никакого смысла.

Устройство основано на SoC Intel Celeron J1800. Эта микросхема совмещает в себе два ядра x86-64, работающих на штатной частоте 2,41 ГГц, видео- и аудиоконтроллеры, контроллер памяти DDR3 и несколько периферийных контроллеров. Для процессора заявлен TDP 10 Вт, что позволяет обойтись пассивным охлаждением. В отличие от модели TS-251, в данном устройстве объем оперативной памяти составляет 1 ГБ. В каталоге производителя присутствует также модификация устройства с 2 ГБ памяти. Чипы установлены прямо на основную печатную плату, так что возможности самостоятельно увеличить объем памяти в данной модели нет.

Для подключения жестких дисков используется встроенный в процессор контроллер SATA. Поскольку SoC поддерживает только один порт USB 3.0, на плате дополнительно присутствует микросхема хаба ASMedia ASM1074. Для хранения образа прошивки установлен внутренний USB-накопитель Apacer объемом 512 МБ.

Сетевые контроллеры представлены парой Intel I210, подключенных через шину PCI Express.

Как мы уже говорили выше, вентилятора в системе не предусмотрено. Тепло от основного процессора уходит на металлическую верхнюю панель. Жесткие диски установлены в рамки из алюминия, из этого же материала выполнены специальные вставки на дне корпуса под дисками. Напомним, что кроме избавления от шума, подобное решение приводит и к отсутствию накопления пыли внутри корпуса накопителя.

Тестирование проводилось с версией программного обеспечения 4.1.2 Build 0126.

Основные возможности встроенного
программного обеспечения

Накопитель поставляется без жестких дисков. Для их установки необходимо снять переднюю панель, вытащить специальные рамки, закрепить на них винчестеры и собрать все в обратной последовательности. Заметим, что для крепления используются комплектные винты, терять которые нежелательно, поскольку они имеют достаточно редкие характеристики. Допускается работа как со стандартными 3,5″ дисками, так и с 2,5″ винчестерами и SSD.

Следующими операциями будут установка на выделенный раздел дисков прошивки, создание дисковых томов и пользователей, установка прав, настройка сетевых и региональных параметров.

Данная модель практически не отличается по своим функциям и возможностям от рассмотренной в прошлый раз QNAP TS-251, так что подробно повторяться смысла нет. За прошедшее время в прошивках были расширены возможности штатных сервисов и модулей, обновлены системные пакеты, исправлены ошибки. Список изменений доступен на сайте.

Для управления устройством используется веб-интерфейс, доступный также и по защищенному протоколу https. Последняя версия его дизайна реализует некоторые из элементов рабочих столов современных графических операционных систем, в частности есть строка состояния, уведомления, многооконность, меню, виджеты и справочная система. Есть возможность выбора языка (включая русский), изменения фонового рисунка и другие способы изменения внешнего вида.

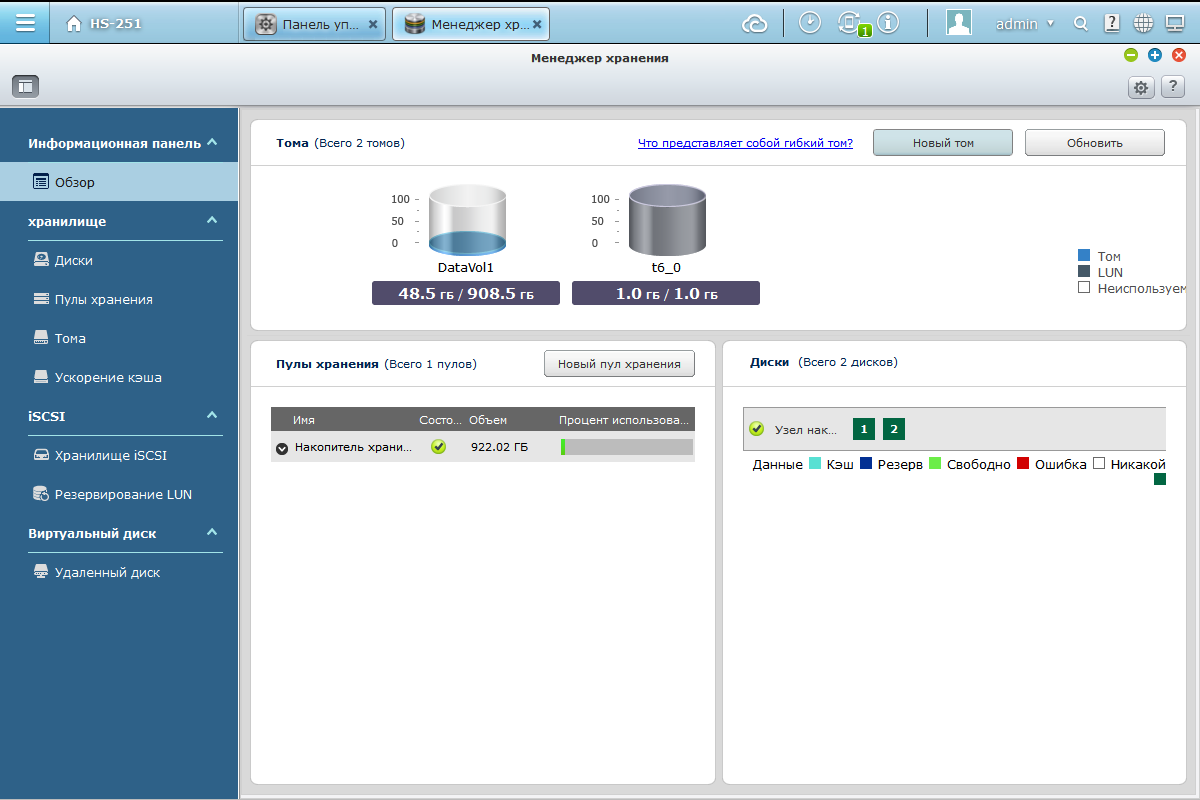

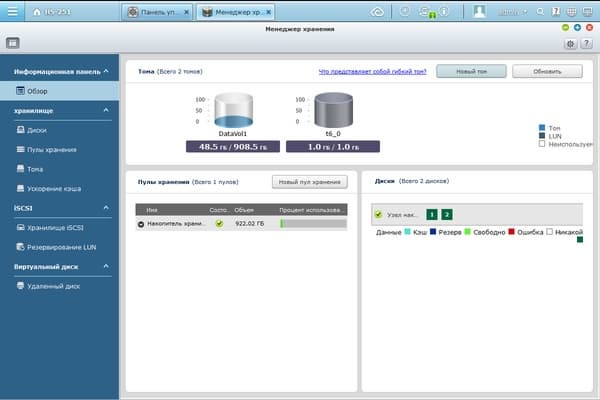

Основной обязательной операцией при настройке модели является выбор конфигурации дисковых томов. В рассматриваемой модели сетевого накопителя с двумя отсеками для дисков можно работать с двумя независимыми томами или организовать винчестеры в массив JBOD, RAID0 или RAID1. Как и у других устройств QNAP, присутствуют функции замены дисков в зеркальном массиве, миграции, проверка состояния файловой системы и другие. Устройство поддерживает работу с пулами дисков и томами iSCSI (файловыми и блочными), что позволяет гибко управлять конфигурацией системы хранения данных.

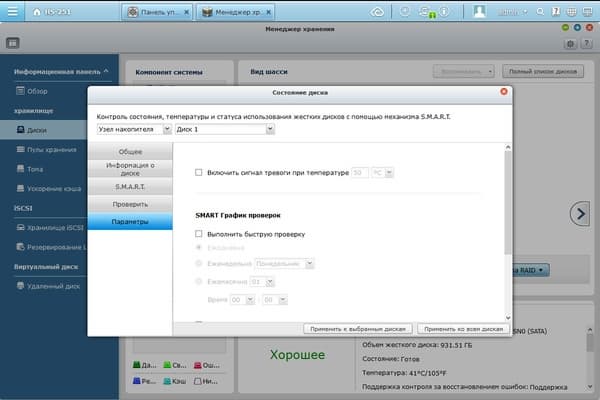

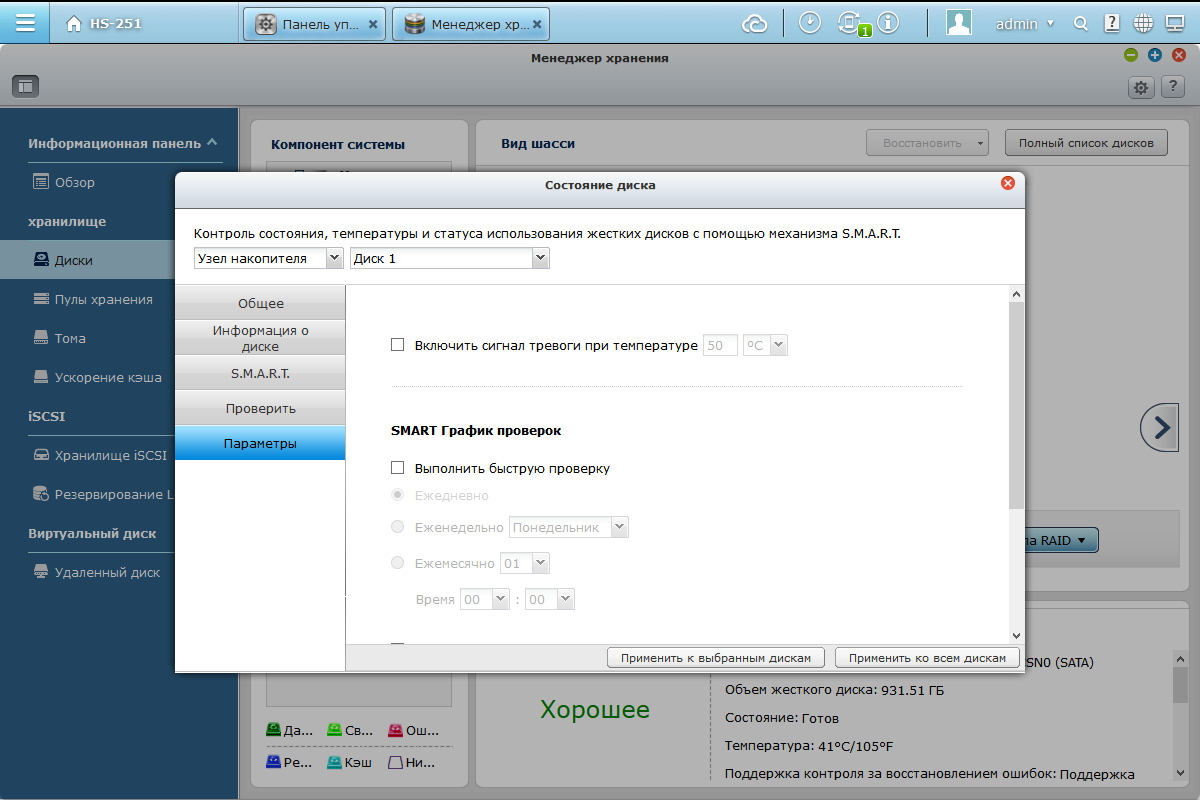

Контролировать состояние винчестеров можно с применением технологии SMART, составив расписание регулярных проверок. Предусмотрено использование SSD в качестве кэширующего накопителя.

Для тех, кому потребуется увеличение объема хранилища, компания предлагает специальные блоки расширения с интерфейсом USB 3.0 на пять или восемь винчестеров.

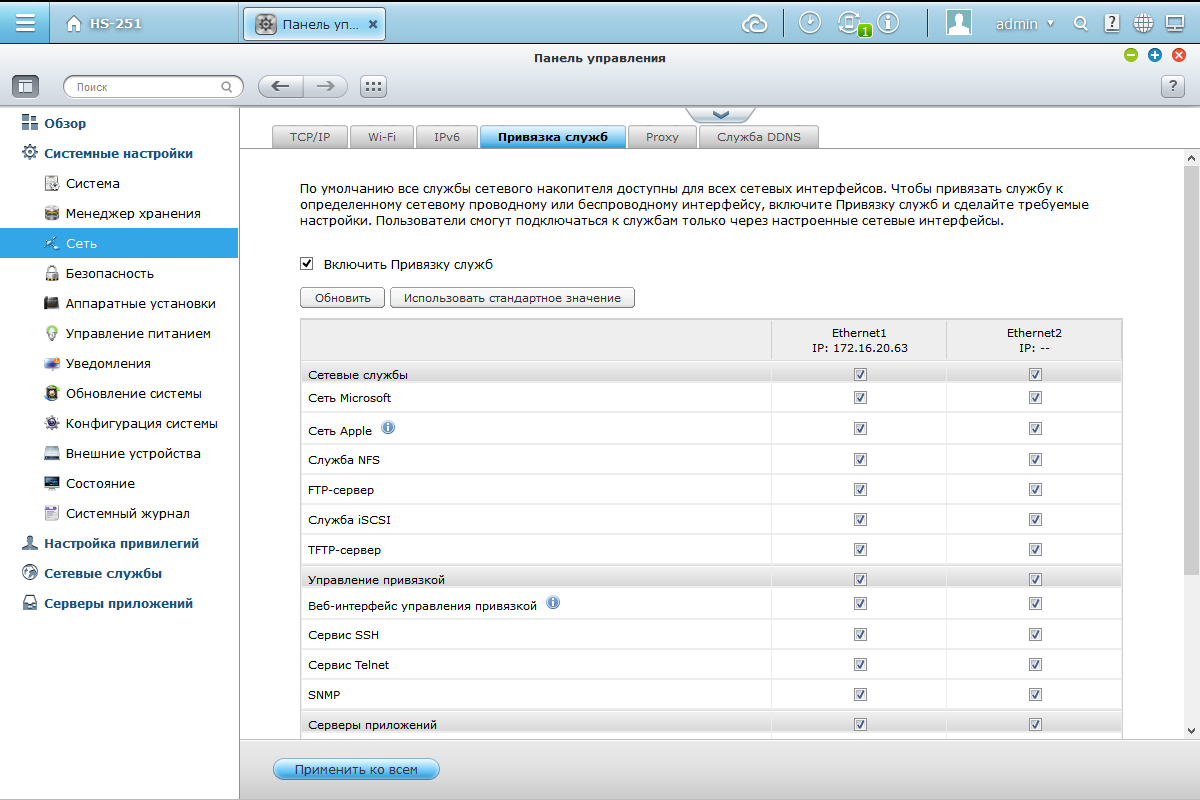

Для подключения к локальной сети предусмотрено два гигабитных сетевых адаптера. Они поддерживают работу в режимах объединения и отказоустойчивости, привязку сервисов к интерфейсам, протокол IPv6, технологию WOL, Jumbo Frames. Есть встроенные клиенты DDNS, PPTP и OpenVPN. Есть возможность подключения беспроводного адаптера в порт USB и работа по Wi-Fi. Хотя конечно скорость в этом случае будет существенно отличаться от проводного гигабитного соединения.

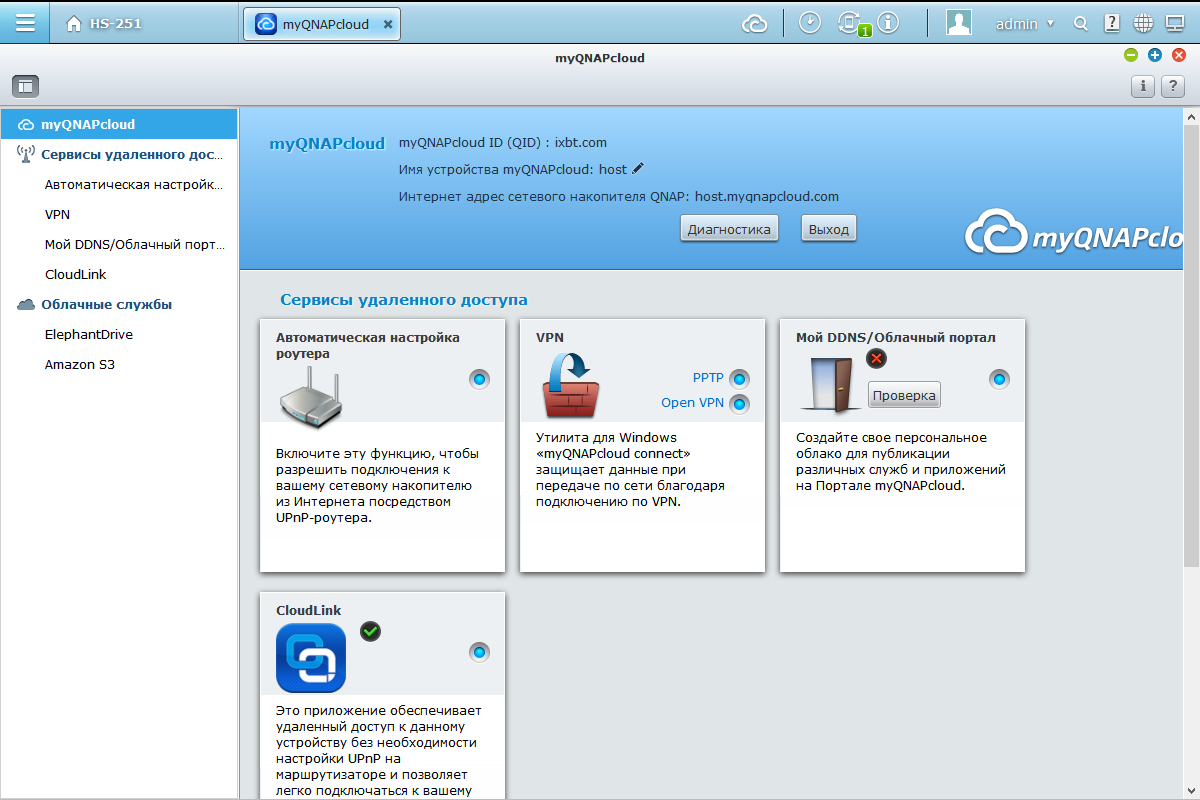

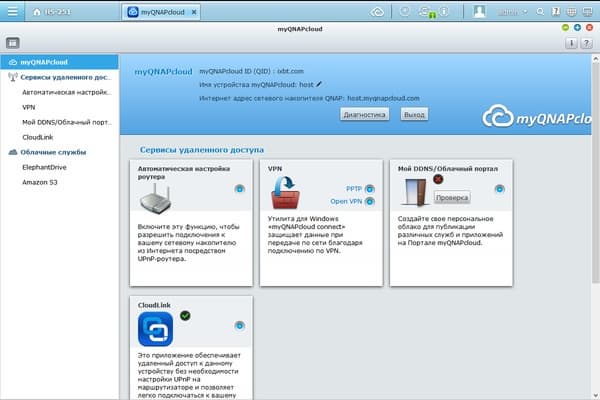

Много внимания уделяет компания обеспечению удаленного доступа к устройству и данным. Специализированный сервис myQNAPcloud и одноименный портал в сочетании с модулем CloudLink упрощают конфигурацию сетевых настроек и позволяют обеспечить работу даже через «серый» IP-адрес.

При использовании в крупных сетях, может оказаться полезным встроенный межсетевой экран, где можно настроить правила разрешения или запрета доступа к устройство по IP-адресам. А вот что будет полезно всем пользователям — сервис обнаружения попыток подбора пароля и блокировки клиента, работающий со всеми основными протоколами.

Еще одной функцией, направленной на повышение безопасности работы с устройством, является встроенный антивирус. Он основан на продукте ClamAV и умеет сканировать заданные пользователем директории по расписанию. Не забыли и про возможность обновления баз программы через интернет. Опционально в виде модуля можно установить платный McAfee.

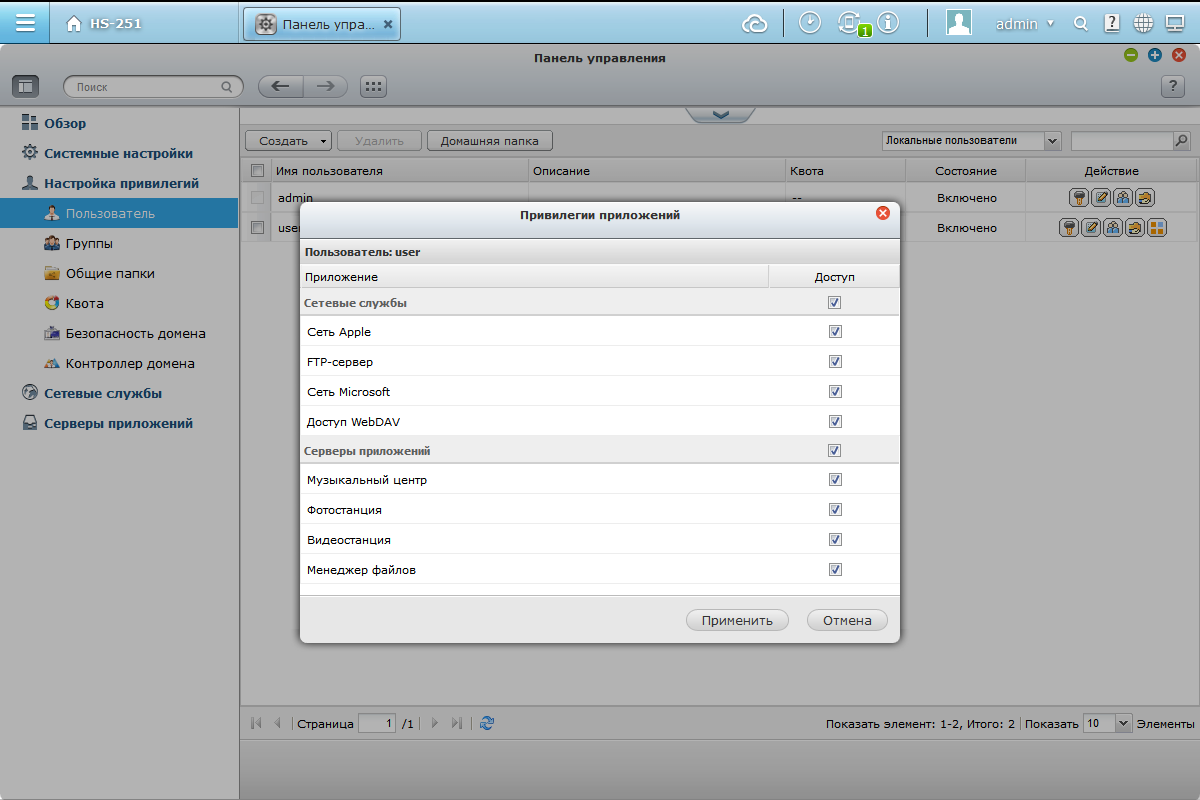

Для контроля доступа к документам традиционно используется механизм выдачи прав пользователям и группам. Недавно аналогичным способом стало возможным контролировать и доступ к дополнительным сервисам и протоколам. Кроме локальной базы пользователей, можно работать с доменами Windows или сервером LDAP. Интересной функцией является реализация корзины для удаленных по сети файлов, что будет полезным для невнимательных пользователей или при одновременной работе большого числа клиентов.

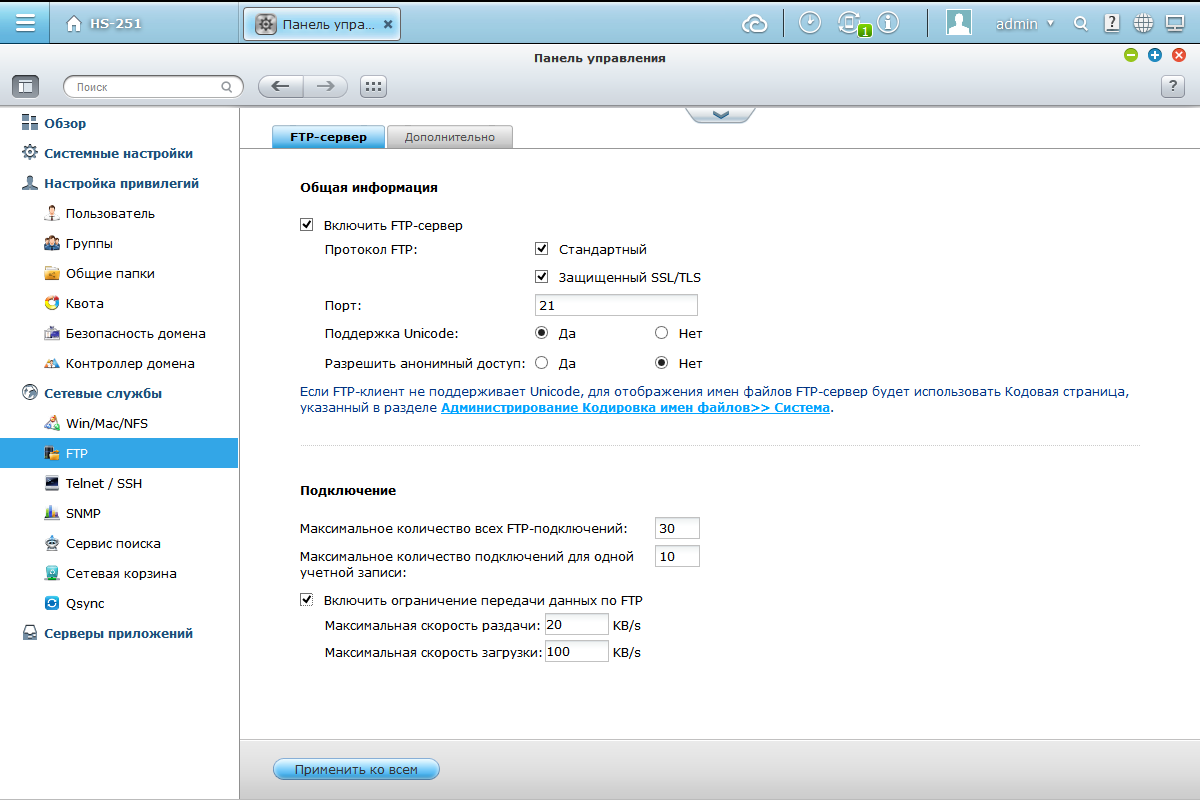

Сервер поддерживает все популярные протоколы доступа к данным — SMB, AFP, NFS, FTP и WebDAV, что позволяет использовать его с любыми клиентами в гетерогенных сетях.

Для домашнего пользователя могут оказаться полезными сервер iTunes и медиасервер DLNA. Кроме того, предусмотрен сервис индексации медиафайлов, база которого используется различными дополнительными модулями. Отметим, что данная модель, как и рассмотренная ранее TS-251, имеет возможность транскодирования видеороликов с применением аппаратных модулей платформы Intel. Подобнее об этом мы писали в прошлой статье.

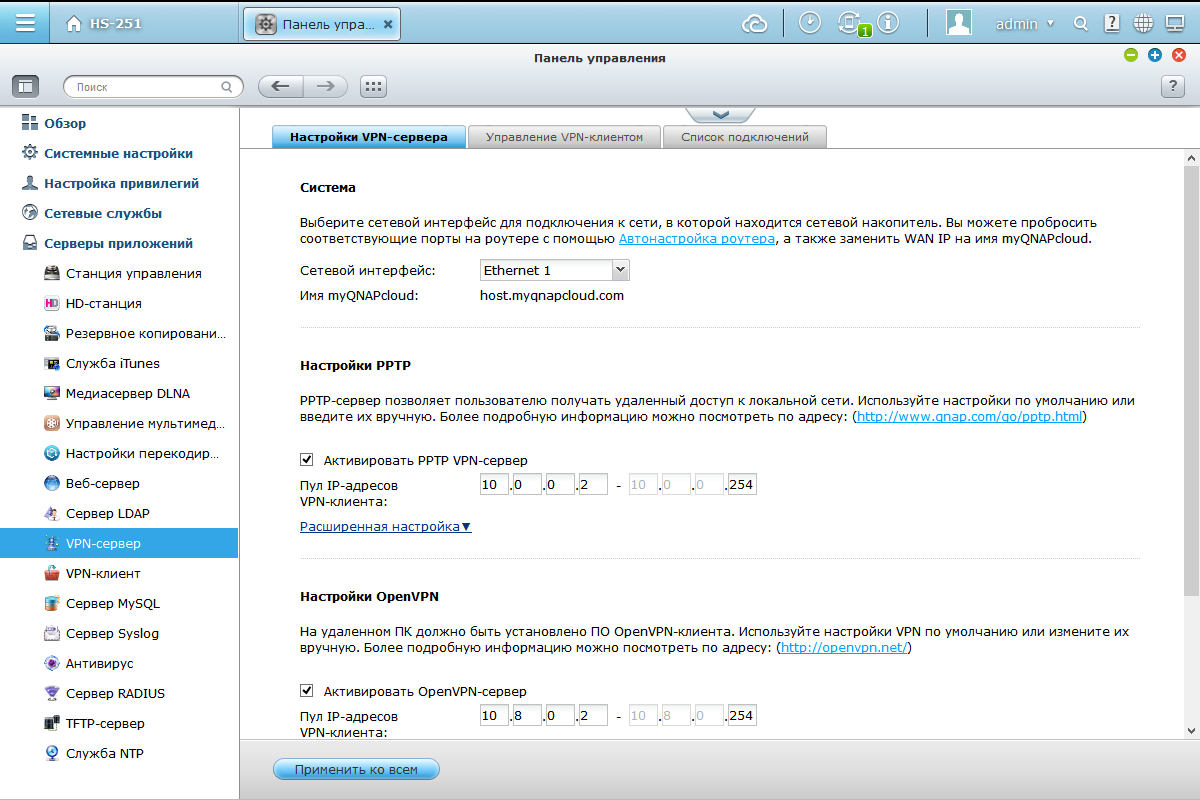

Из дополнительных сетевых сервисов в прошивке реализована поддержка хостинга веб-сайтов, сервер баз данных, серверы LDAP, VPN, Syslog, TFTP, RADIUS и NTP, сервисы UPnP, Bonjour и SMNP.

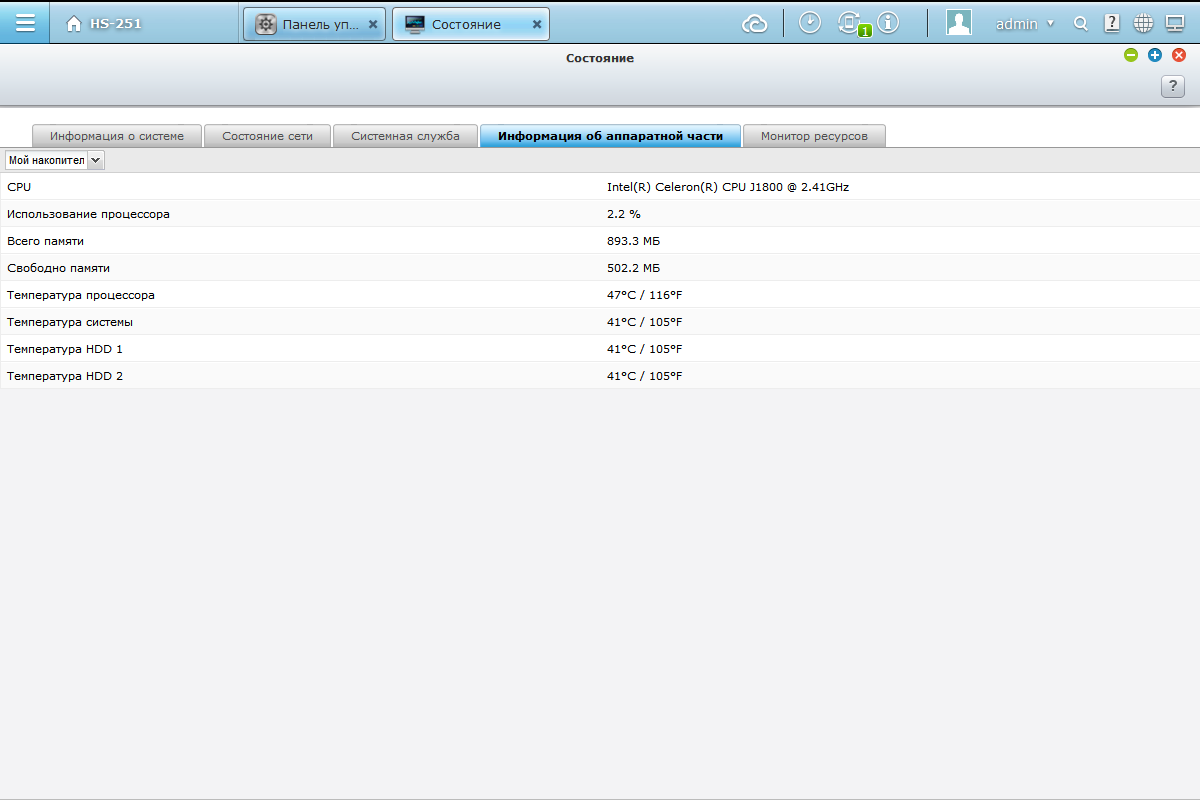

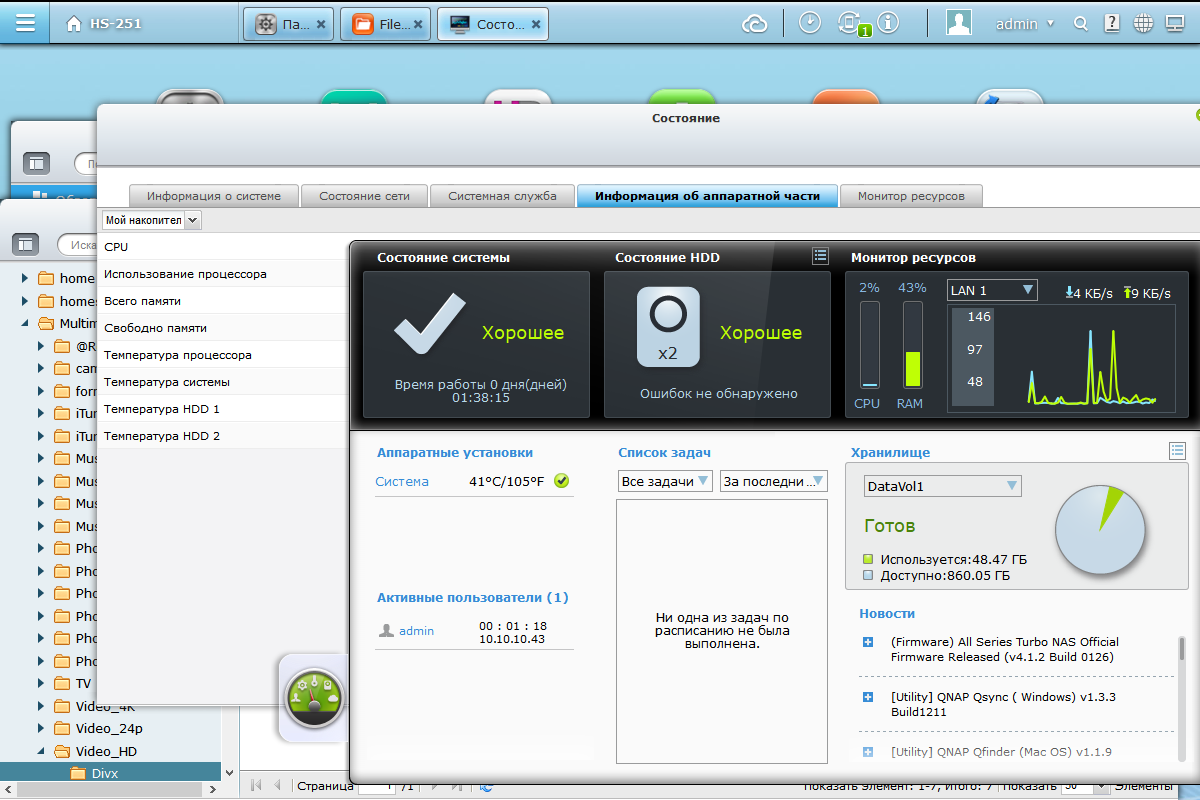

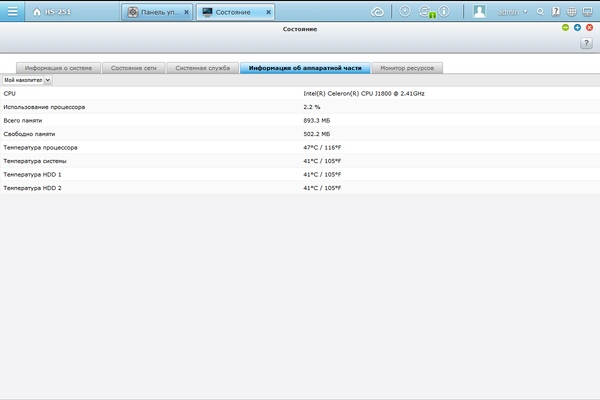

Окно статуса системы имеет несколько закладок, которые позволяют не только узнать текущие режимы работы, но и уточнить такие характеристики, как загрузка процессора и оперативной памяти, а также температуру системы.

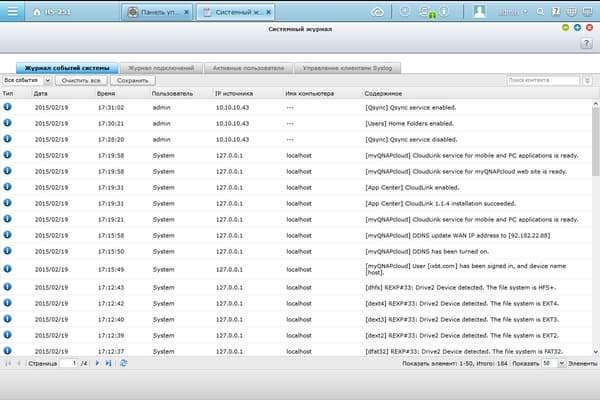

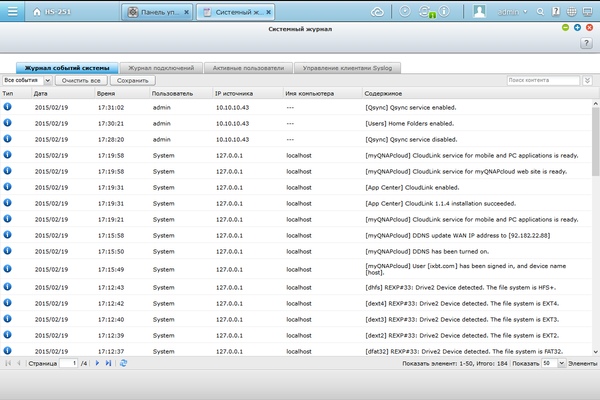

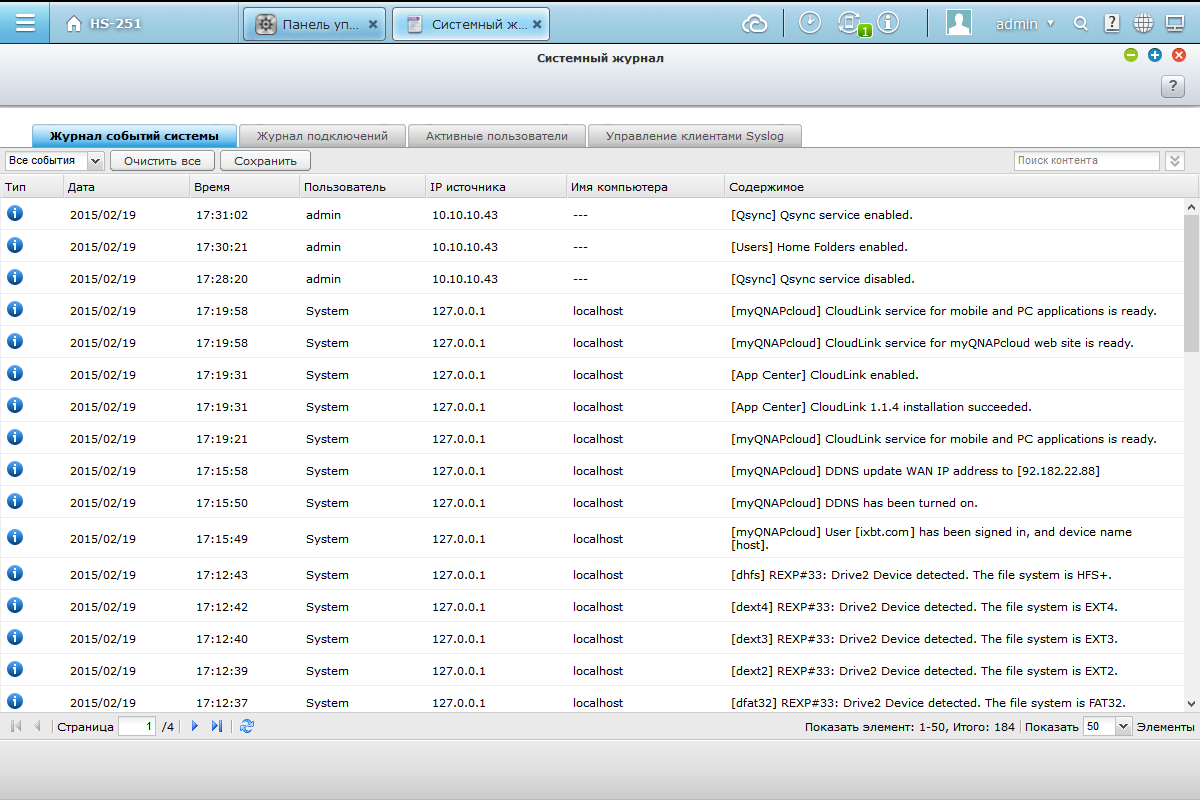

Не менее интересно выглядит и модуль ведения журналов. Кроме списка системных событий, можно вести детальные отчеты по операциям над документами и просматривать список текущих подключений. Предусмотрена работа с сервером syslog.

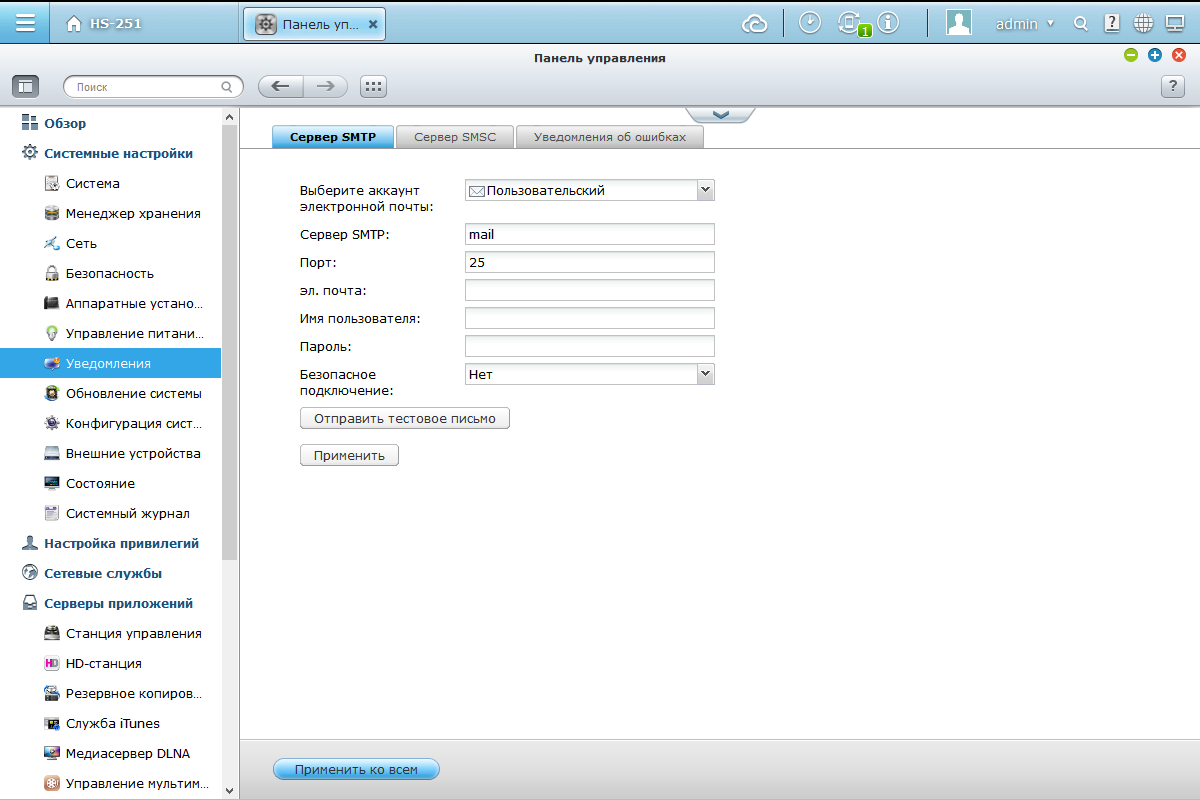

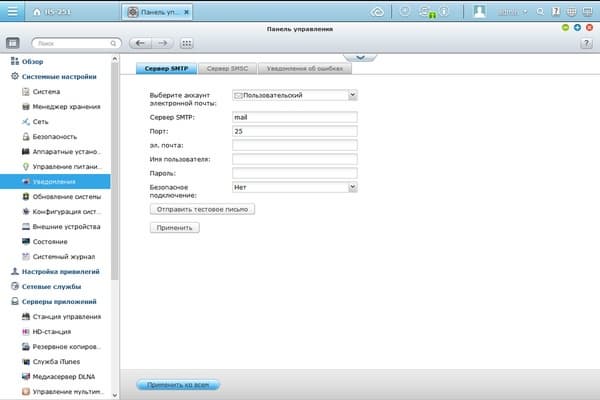

Система уведомлений использует каналы электронной почты и SMS (с внешним сервером) для оперативного оповещения администратора. Предусмотрено деление сообщений на две категории важности и до двух получателей в каждом канале.

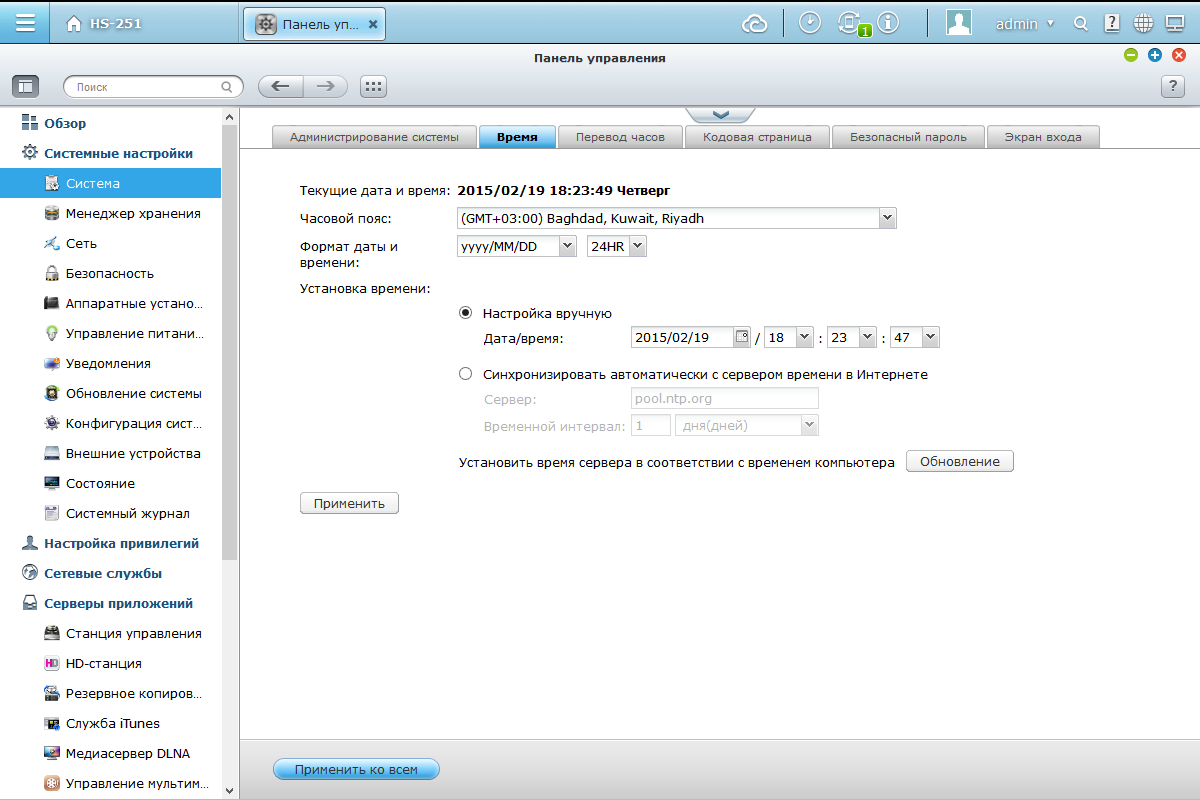

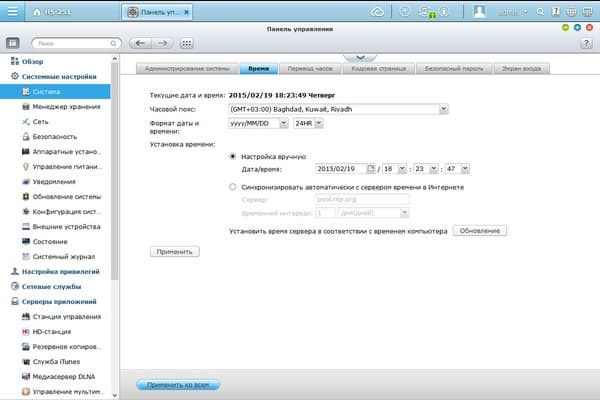

В системных опциях предусмотрено обновление прошивки (в том числе и с загрузкой файла с сервера производителя), работа с конфигурацией, настройка времени и синхронизация часов через интернет, установка расписания работы, включение спящего режима винчестеров, отключение звуковых сигналов.

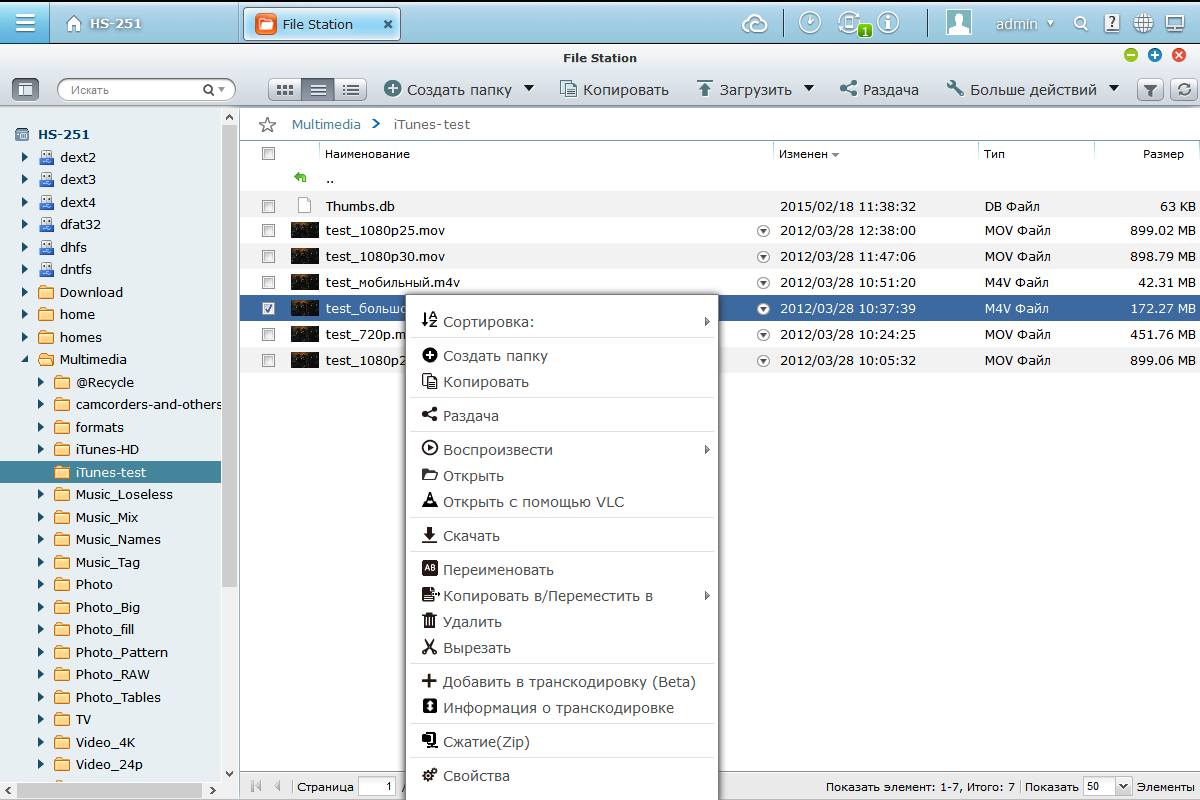

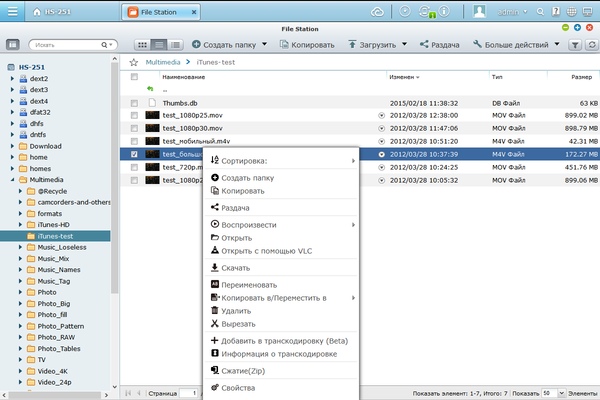

Несмотря на то, что многие функции были выделены в отдельные модули, несколько, пожалуй, наиболее востребованных сервисов оставили в основной прошивке. File Station позволяет вам полноценно управлять данными на устройстве через веб-браузер. Поддерживаются все популярные операции с файлами и папками, а также работа с zip-архивами, публикация ссылок на документы в социальных сетях. В случае, если у вас есть несколько компьютеров и требуется обеспечить синхронизацию файлов между ними, будет полезна программа Qsync. У нее есть клиенты для Windows и OS X, а доступ к виртуальной папке синхронизации есть и с мобильных устройств.

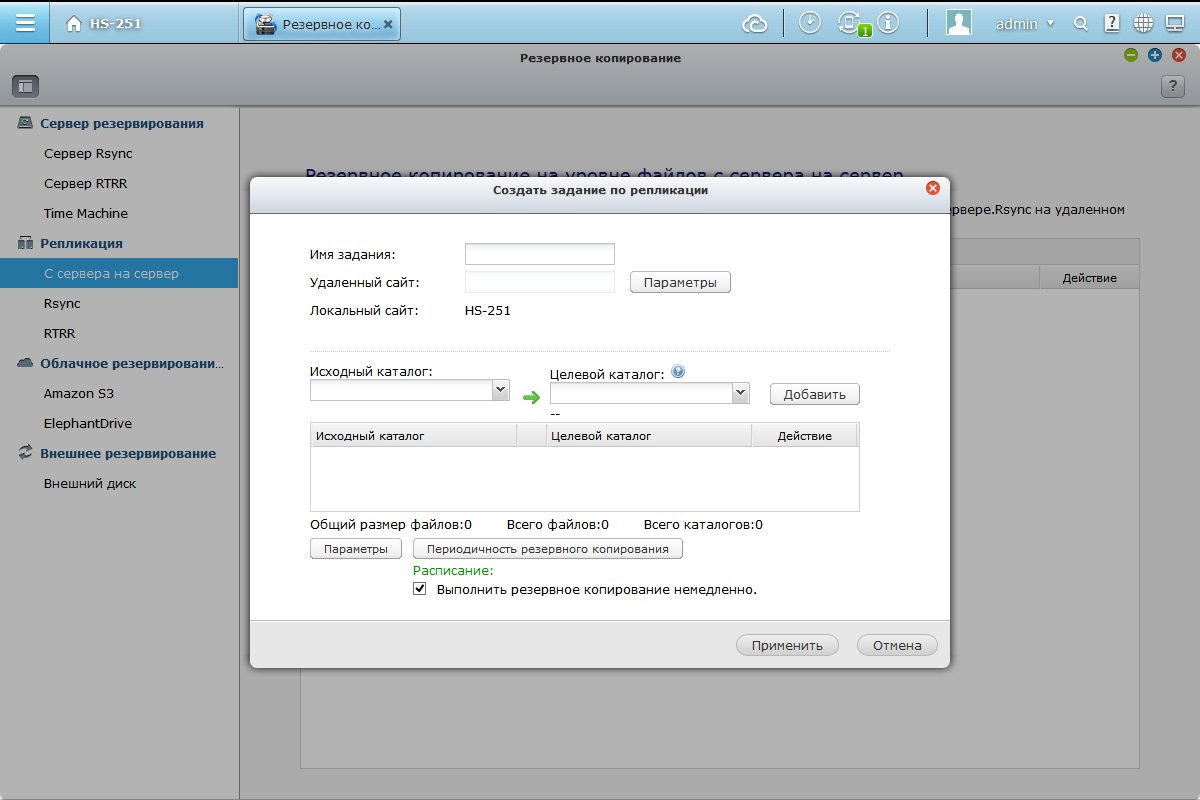

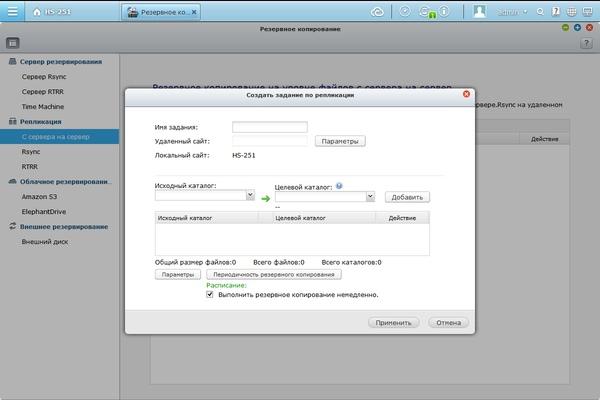

Сетевые накопители часто используются для хранения резервных копий данных с клиентских устройств. Но не менее важны и сервисы резервирования самого накопителя. Все-таки не стоит путать отказоустойчивые массивы и бекапы. Эти варианты используют разные способы для увеличения надежности хранения данных пользователя. Модуль Backup Station позволяет настроить на устройстве несколько функций. Во-первых, использовать NAS как целевое устройство для хранения копий, во-вторых настроить резервирование данных накопителя на внешние устройства, другие накопители по сети или в облачные сервисы. Отдельно стоит упомянуть о поддержке решениями QNAP технологии синхронизации в реальном времени (RTRR).

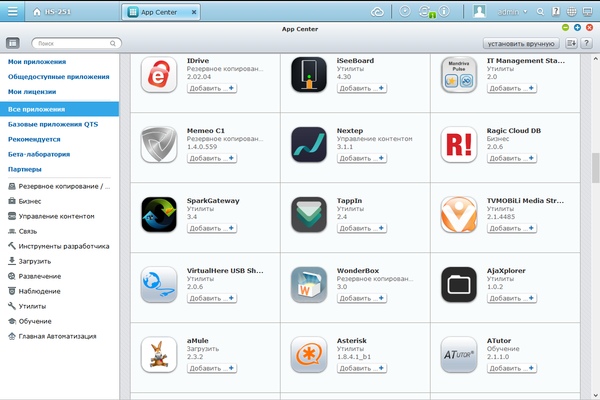

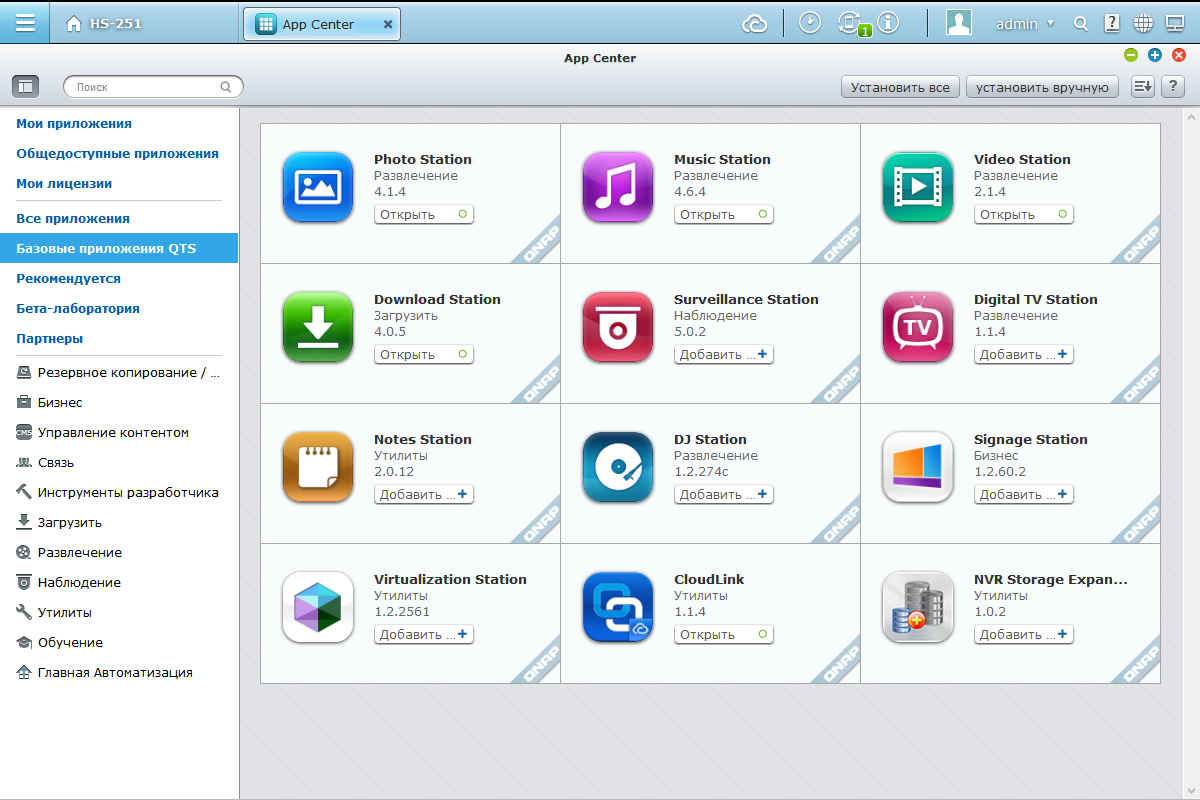

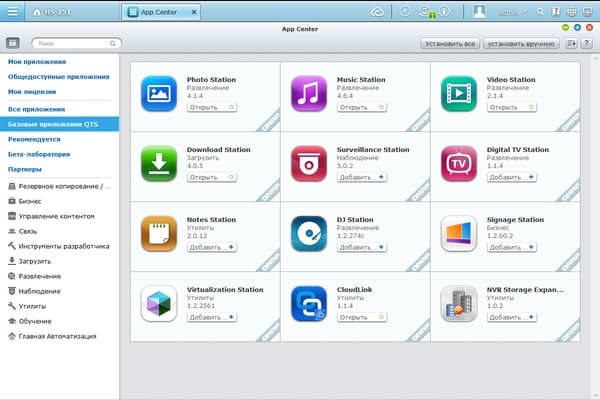

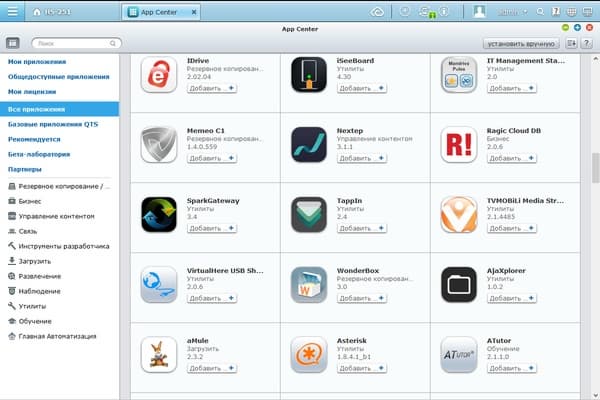

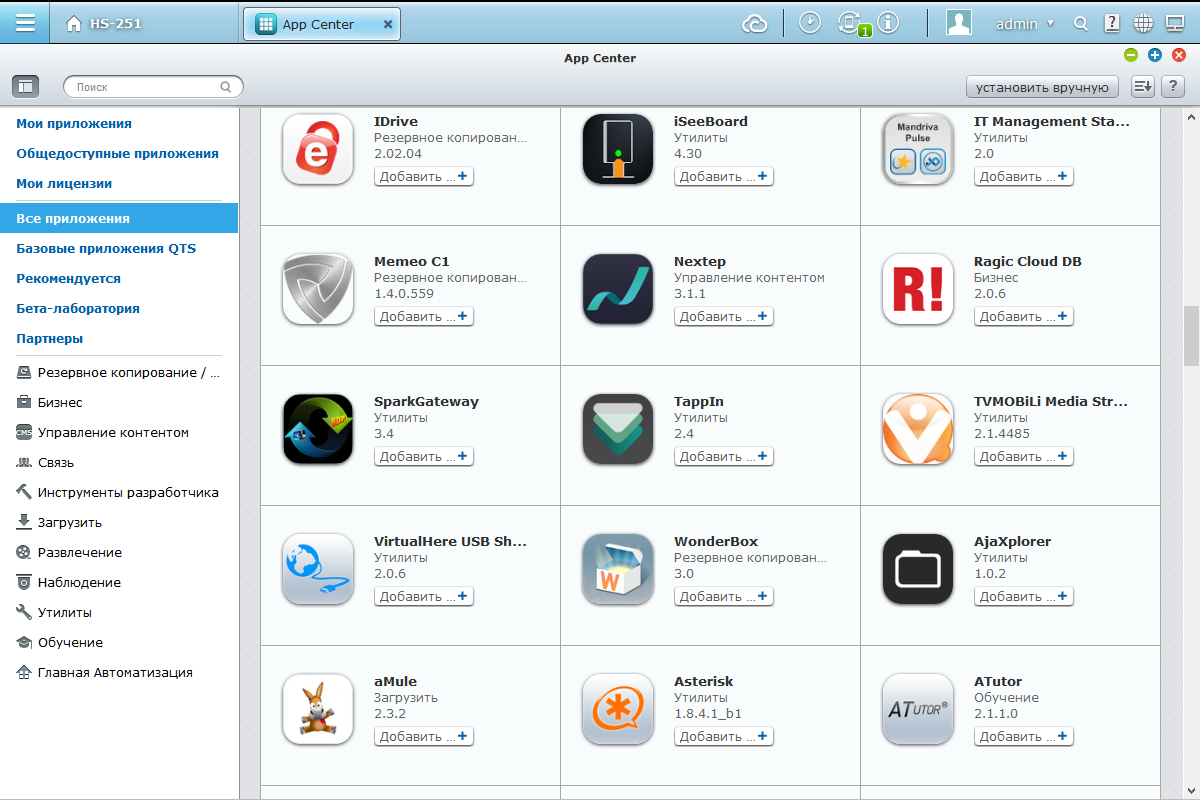

Управление дополнительно устанавливаемыми модулями и лицензиями осуществляется через App Center. Кроме официального каталога программ можно устанавливать модули и из файлов, загруженных из интернета. Предусмотрена группировка по категориям, выбор варианта сортировки, обновление программ и другие функции. Ознакомиться с текущим списком можно на специальной странице сайта производителя. На момент подготовки обзора для тестируемой модели существовало 145 дополнительных программных модулей. Из наиболее интересных, прежде всего, стоит отметить фирменные сервисы CloudLink, Download Station, Music Station, Photo Station, Surveillance Station, Video Station, Virtualization Station. Часть этих программ может использовать собственные страницы управления, доступные по прямым ссылкам, без необходимости сначала заходить в основной веб-интерфейс.

Также присутствуют модули резервного копирования и синхронизации Azure Storage, BitTorrent Sync, CrashPlan, Dropbox, Glacier, Google Drive Sync, owncloud, системы управления контентом drupal, Joomla, WordPress, сервисы для разработчиков Git, Mono, JRE, Perl, Python, Tomcat, системы обмена файлами aMule, MLDonkey, rtorrent, Transmission, медиасерверы Plex, Twonky и многое другое.

Производитель предоставляет доступ к консоли по telnet и ssh, так что в случае необходимости пользователь может воспользоваться ими для контроля над работой операционной системы и приложений.

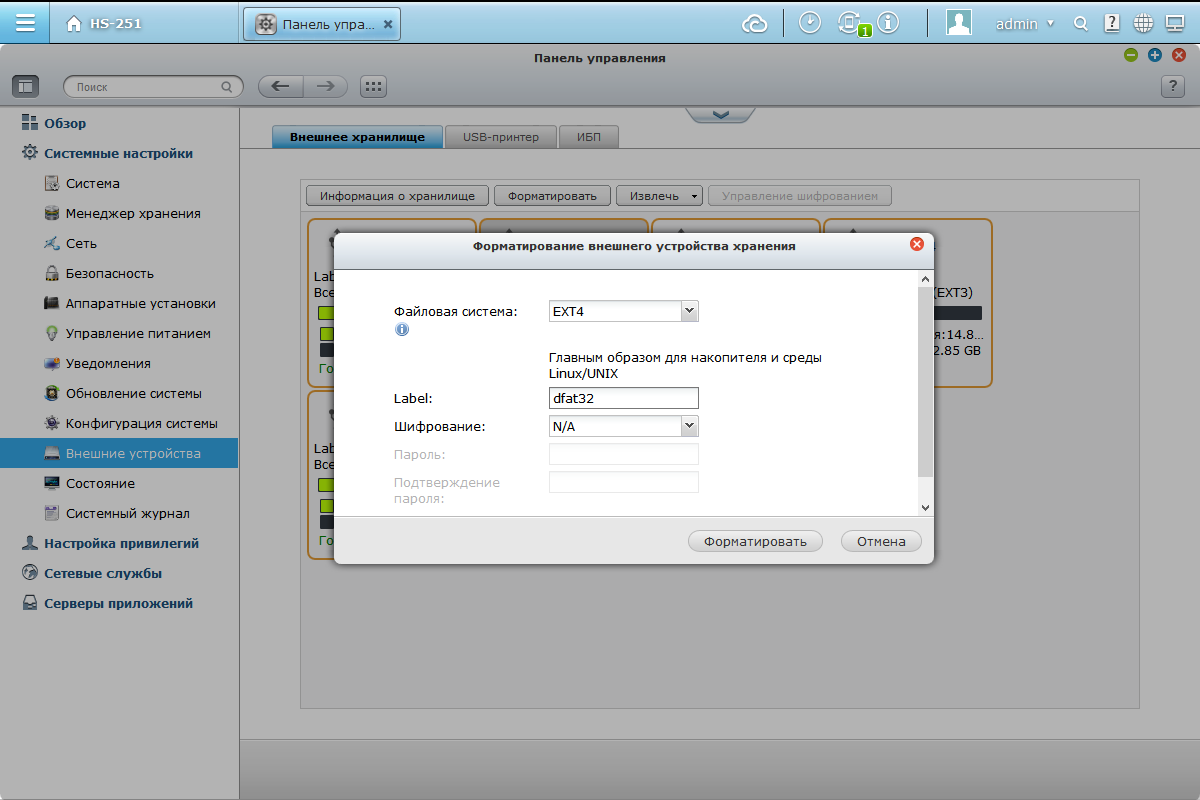

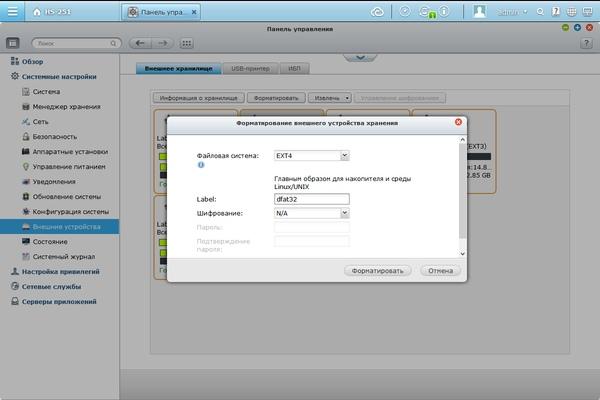

Установленные на задней панели порты USB предназначены для использования с внешними накопителями, ИБП, принтерами, беспроводными адаптерами, звуковыми картами, камерами и другими периферийными устройствами. В первом сценарии можно работать со всеми популярными файловыми системами, включая NTFS, EXT4 и HFS+. В веб-интерфейсе предусмотрены функции получения информации о внешних дисках и их форматирования.

Напомним, что по USB 3.0 к устройству можно подключать специальные блоки расширения, позволяющие существенно увеличить объем дисковой памяти. Соединение с ИБП позволит безопасно выключать устройство в случае длительного отсутствия электропитания. Предусмотрена опция и автоматического включения при восстановлении сети питания. Для данной задачи можно использовать и сетевые ИБП. Поддержка сетевых принтеров ограничена функциями печати.

Широкое распространение мобильных устройств привело к необходимости использования на них средств для работы с сетевыми накопителями и их сервисами. Конечно, в определенных случаях можно посмотреть и на продукты сторонних разработчиков, поддерживающие стандартные протоколы, такие как FTP или DLNA. Однако именно специализированные фирменные программы помогут обеспечить удобство и полный контроль. QNAP сегодня предлагает несколько утилит для контроля работы сетевого накопителя, доступа к файлам, фотографиям, музыке и видео, управления системой загрузки файлов, работы с системой видеонаблюдения и других функций. Заметим, что не все из них поддерживают работу на iOS.

Наличие встроенного в SoC графического контроллера и порта HDMI позволяет реализовать на данной модели несколько функций при подключении к телевизору или проектору. Этот сценарий использования в данном случае вполне уместен — благодаря формату корпуса модель будет хорошо смотреться в стойке с аппаратурой, а отсутствие вентиляторов и связанного с ними шума не будет нарушать комфорт в жилых помещениях.

Управление осуществляется или с использованием ИК-пульта дистанционного управления или подключением к портам USB мышки и/или клавиатуры (в том числе и беспроводной). Для некоторых из упомянутых ниже модулей предусмотрено и управление по сети, например через специальное приложение для смартфона.

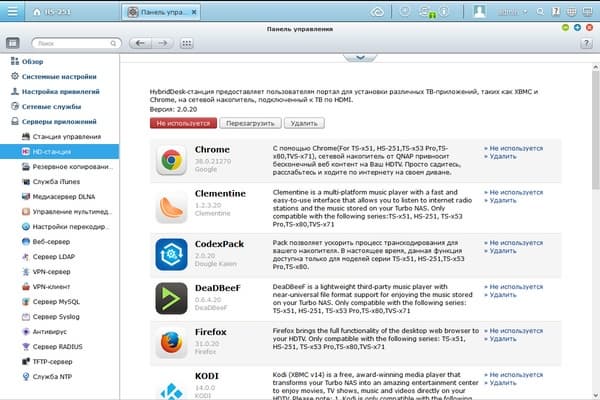

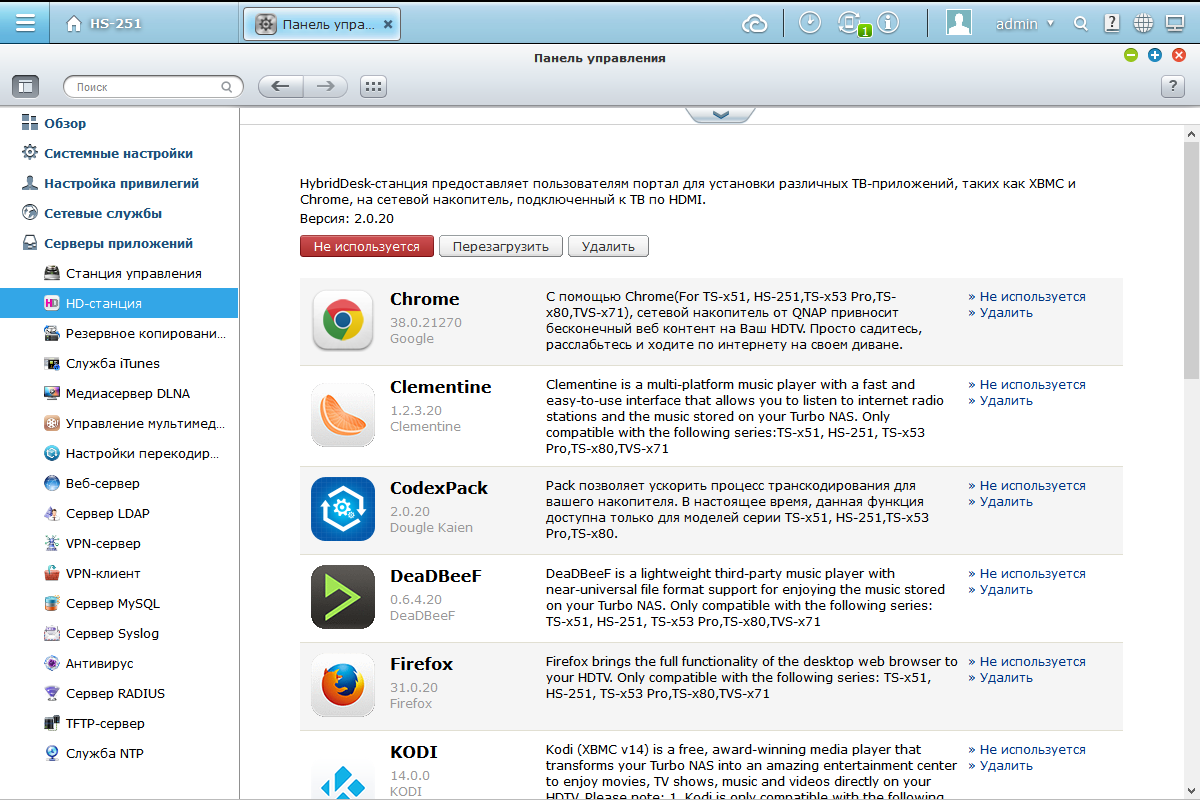

Все связанные с видеовыходом функции собраны в HybridDesk Station. В текущей версии прошивки в ней появились новые модули и теперь пользователю предлагается почти полтора десятка специальных приложений: браузеры Google Chrome и Mozilla Firefox, музыкальные плееры Clementine, DeaDBeef и Spotify, медиаоболочки XBMC и KODI, клиент станции видеонаблюдения, доступ к интерфейсу настройки накопителя, игры OpenTTD, Supertux и Wesnoth, каталог онлайн радиостанций TuneInRadio, клиент YouTube.

Напомним, что прошлое тестирование показало, что использованная версия медиаоболочки XMBC действительно позволяет реализовать полноценную работу в режиме медиаплеера. С QNAP HS-251 также работают такие функции, как выбор кадровой частоты и вывод многоканальных аудиодорожек по цифровому интерфейсу. Однако подробная проверка показала, что с обычными форматами DD и DTS у плееров есть определенные проблемы — на колонках мы слышали только стереозвук. Тогда как HD-версии форматов выводились и звучали корректно. Возможно это вызвано проблеами совместимости с нашим ресивером, но другой модели для проверки у нас не было.

В целом мы видим, что продукты QNAP продолжают оставаться одними из наиболее привлекательных по возможностям встроенного программного обеспечения решений. По сути, речь идет уже не о сетевых накопителях, а минисерверах, способных выполнять десятки задач.

Тестирование

Исследование производительности устройства проводилось по нашей стандартной методике с утилитой Intel NASPT. В тестах использовались винчестеры WD Red WD10EFRX. Проверялись три конфигурации: один винчестер и массивы RAID0 и RAID1 из двух винчестеров.

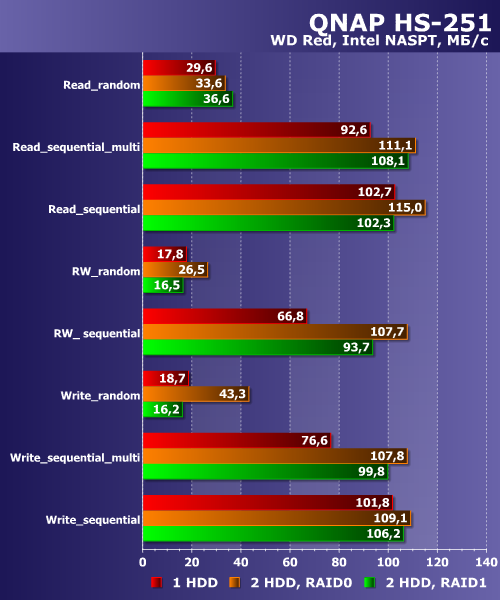

Производительность QNAP HS-251

Поскольку с такой платформой мы уже встречались, никаких интересных новостей от оценки производительности мы не ждем. Максимальные скорости потокового чтения и записи ограничиваются гигабитным сетевым интерфейсом и превышают 100 МБ/с. В некоторых ситуациях их можно попробовать увеличить, используя объединение портов и специальное сетевое оборудование. Но этот вариант явно не для массового домашнего пользователя.

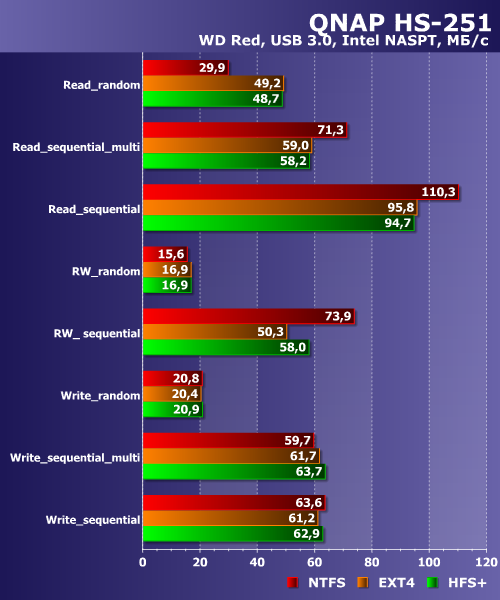

Скорость работы по сети с общей папкой, расположенной на внешнем винчестере с интерфейсом USB 3.0, приводится на втором графике. Для теста использовались файловые системы EXT4, NTFS и HFS+.

Производительность QNAP HS-251

Мы видим, что использование внешних накопителей для увеличения объема системы хранения данных вполне оправдано. Работа с интерфейсом USB 3.0 отличается по скорости от обмена данными со встроенными дисками только на шаблонах поточной записи. Если же речь идет о хранении рабочих документов или мультимедиа, разницу будет заметить непросто.

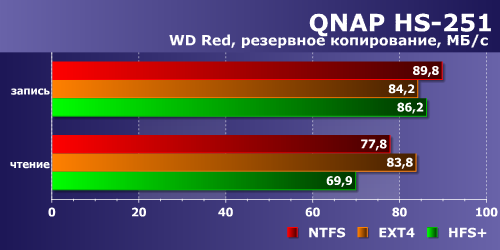

Еще один актуальный сценарий использования внешних дисков — осуществление резервного копирования данных самого сетевого накопителя. Для оценки производительности этого режима мы использовали копирование и восстановление папки с одним файлом объемом 32 ГБ и перевели затраченное время в скорость.

Производительность QNAP HS-251

На этой задаче устройство также показывает очень неплохие результаты. Но не стоит забывать, что в случае более привычного смешанного набора файлов различных размеров, цифры будут отличаться. Оценить показатели вашей собственной конфигурации можно по журналу резервного копирования, где указывается время начала и окончания операции.

Как и несколько последних тестируемых сетевых накопителей, мы проверили QNAP HS-251 и на уровень энергопотребления. Использовалась конфигурация RAID1 из двух дисков WD Red объемом по 1 ТБ. Сценарии мы взяли из прошлых публикаций: сон (жесткие диски выключены), ожидание (диски вращаются, но нет никакой активности) и работа (шаблон случайного чтения и записи NASPT). Измерялось потребление из розетки. Показатели усреднялись за десять минут.

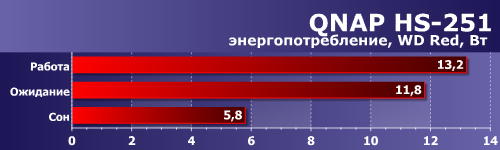

Энергопотребление QNAP HS-251

Тестирование подтверждает, что с точки зрения энергопотребления новая платформа Intel вполне способна конкурировать в данном сегменте с основанными на ARM решениями. Максимальное потребление составляет около 13 Вт, что можно считать отличным результатом. Кроме того, подобные цифры дают возможность надеяться, что и с температурным режимом у устройства все будет неплохо. Тем более этот вопрос интересен из-за необычного дизайна с пассивной системой охлаждения.

Данный параметр проверялся на сценарии «работа» с операциями случайного чтения и записи. Контролировались температуры процессора, системы и двух винчестеров. На диаграмме приводятся максимальные результаты за десять минут проведения теста. Устройство во время операции было установлено на рабочем столе, а температура окружающего воздуха в комнате составляла около 24 °C.

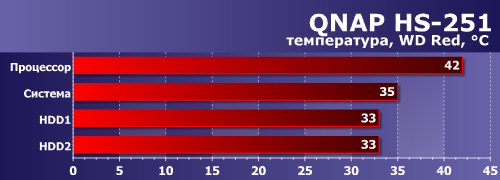

Температурный режим QNAP HS-251

Удивительно, но результаты получились даже лучше, чем у имеющего вентилятор TS-251. Видимо, в случае с данными винчестерами более эффективным является отвод тепла на корпус, чем обдувание потоком воздуха. В любом случае, при соблюдении условий эксплуатации устройства опасаться за перегрев не стоит.

Выводы

Производителю удалось в модели HS-251 совместить удачный бесшумный корпус HS-210 и высокопроизводительную и многофункциональную платформу TS-251. Новинка унаследовала лучшие черты предшественников, и не пришлось идти ни на какие существенные компромиссы. Новая модель тоже обходится пассивной системой охлаждения и при этом поддерживает винчестеры объемом до 6 ТБ. Конечно, такое решение накладывает определенные ограничения на место установки сетевого накопителя, однако в большинстве случаев это не будет проблемой. Благодаря отсутствию вентиляторов, использование накопителя в жилых помещениях и современных тихих офисах не должно вызывать дискомфорта. А наличие порта HDMI добавляет еще один повод выбрать для размещения устройства стойку с аудио/видеоаппаратурой.

Использование платформы Intel Celeron позволяет устройству показывать отличные скоростные показатели, а также обеспечить запас производительности для реализации дополнительных сервисов. Кроме того, нужно отметить наличие портов HDMI, USB 3.0 и второго сетевого порта. Так что позиционирование устройства для использования в рабочих группах и в верхнем сегменте SOHO и домашних накопителей вполне оправдано. Единственное замечание по аппаратной конфигурации может быть только к объему оперативной памяти: даже если не нашлось места для установки слотов SO-DIMM, более уместно здесь смотрелся бы выбор из моделей с 2 и 4 ГБ оперативной памяти, чем предложение вариантов с 1 и 2 ГБ. Тем более, что цена самой памяти невелика, а платформа поддерживает до 8 ГБ. С другой стороны, практика показывает, что для большинства популярных сценариев — и одного гигабайта обычно более чем достаточно.

С точки зрения программного обеспечения, которое имеет общий набор основных возможностей для всей линейки сетевых накопителей QNAP, к модели также нет никаких замечаний. Кроме большого числа встроенных сервисов, благодаря модульной системе и возможности установки пакетов из каталога программ, устройство способно решать множество задач, интересных как домашнему пользователю, так и в бизнес-среде. Стоит упомянуть и про наличие специализированных фирменных приложений для смартфонов и планшетов.
