Сетевой накопитель QNAP TVS-863+

Часть 1: конструкция, аппаратные характеристики, сборка, настройка, встроенное ПО QTS 4.2


Впервые компания QNAP показала линейку TVS-x63, ориентированную на средний сегмент SMB, в самом начале этого года. Наиболее интересными ее особенностями являются использование платформы AMD, возможность установки до 16 ГБ оперативной памяти и сетевых карт 10 Гбит/с, поддержка решений виртуализации VMware, Citrix и Microsoft, а также реализация собственной виртуальной среды на сетевом накопителе. Кроме того, данные продукты отличаются и необычным цветом корпуса настольного формата.

Всего в линейке представлены три основных модификации — на четыре, шесть и восемь отсеков с возможностью горячей замены винчестеров. При этом дополнительно модели могут отличаться установленным объемом оперативной памяти (от 4 до 16 ГБ) и наличием сетевого контроллера 10 Гбит/с в базовой поставке.

Все устройства поддерживают расширение дискового пространства подключением одного или двух внешних модулей на пять или восемь дисков, имеют два гигабитных интерфейса, по пять портов USB 3.0, выход HDMI и встроенный блок питания.

В данном тестировании принимала участие старшая модель — TVS-863+, оборудованная 16 ГБ оперативной памяти и сетевым контроллером 10 Гбит/с.

Комплект поставки и внешний вид

Сетевой накопитель поставляется в крупной картонной коробке, что вполне ожидаемо для восьмидискового устройства. Оформлена она достаточно ярко — есть фотографии с описанием элементов конструкции, схемы использования, описания функций и возможностей, значки технологий и совместимости с другими известными продуктами. Для дополнительного эффекта применяется золотой цвет.

На тестирование был представлен предпродажный образец устройства. Судя по описанию на сайте, в комплекте поставки идет кабель питания, два гигабитных и один десятигигабитный сетевых патч-корда, комплект винтов для крепления дисков форматов 3,5″ и 2,5″ на рамках, ключи для замков дисковых отсеков, а также краткая инструкция. Электронные версии документации, а также программное обеспечение можно скачать с сайта производителя.

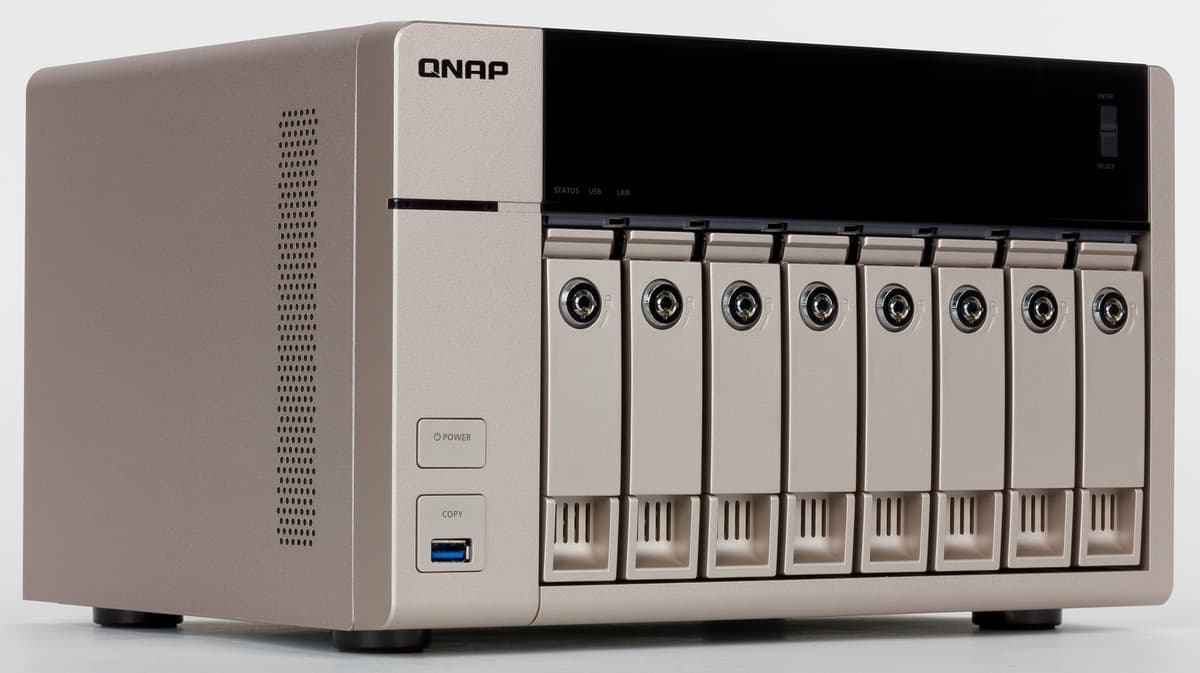

Габаритные размеры накопителя без учета кабелей составляют 296×235×185 мм. Устройство выделяется необычным цветом корпуса «золотой металик». Он используется на верхней крышке, задней панели и пластике на лицевой стороне. Конечно, хорошо, когда есть разнообразие в том числе и в цветах, но использовать подобный вариант в сегменте SMB несколько странно.

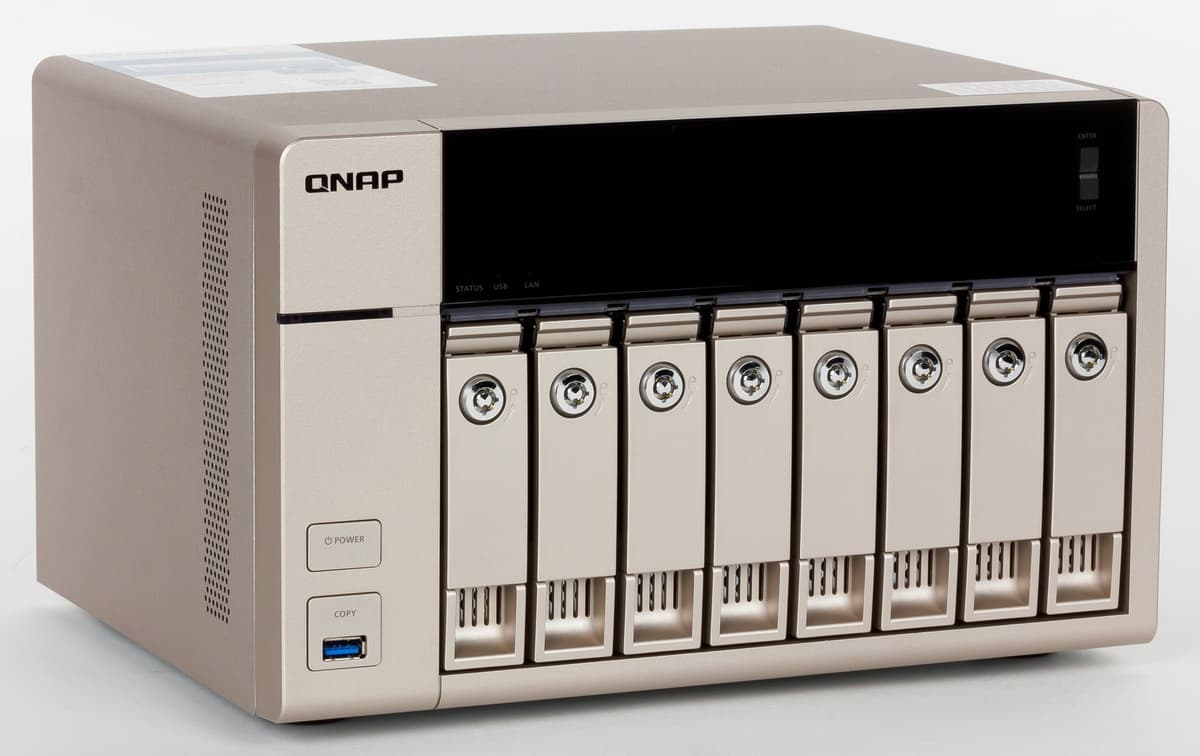

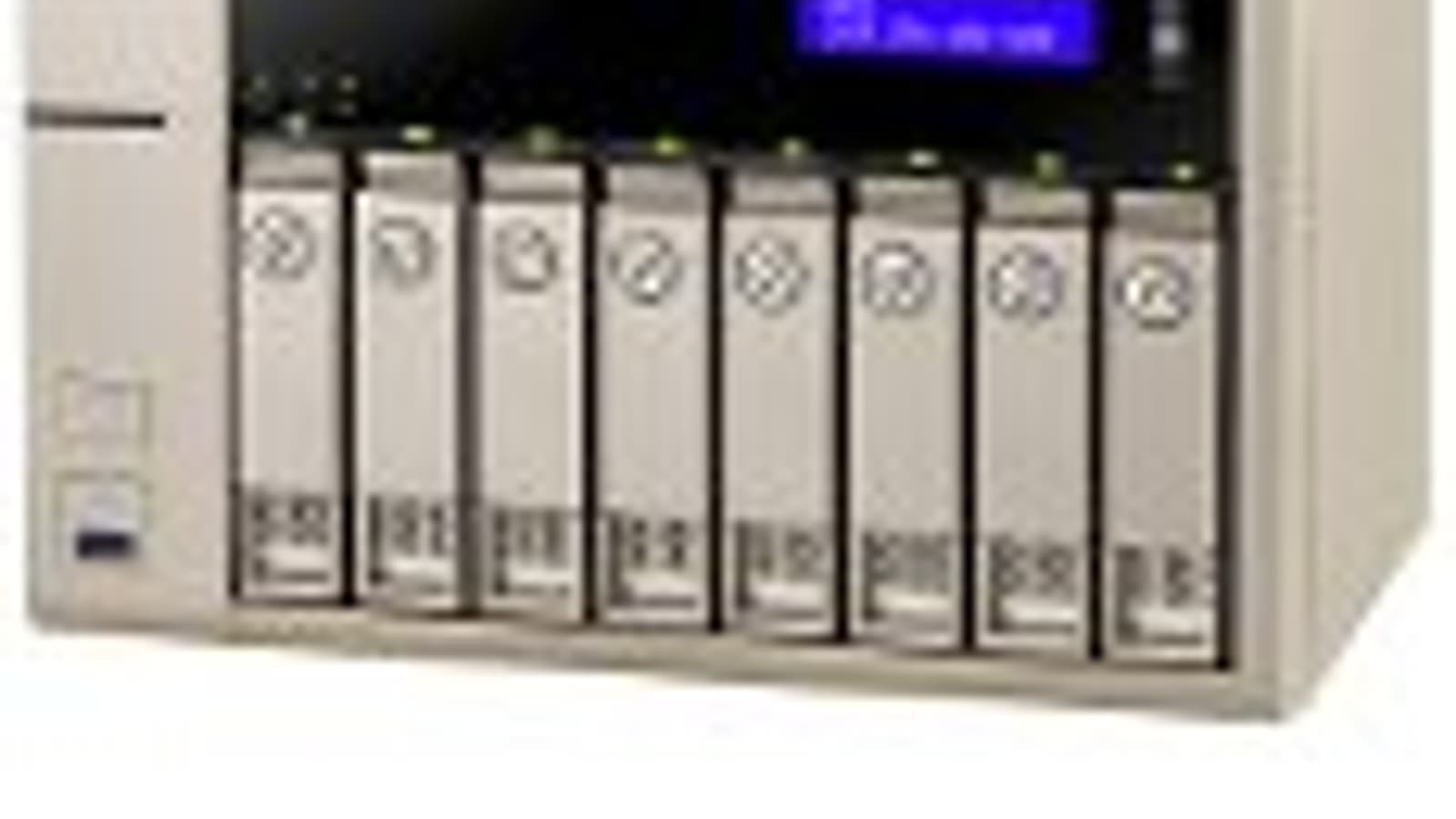

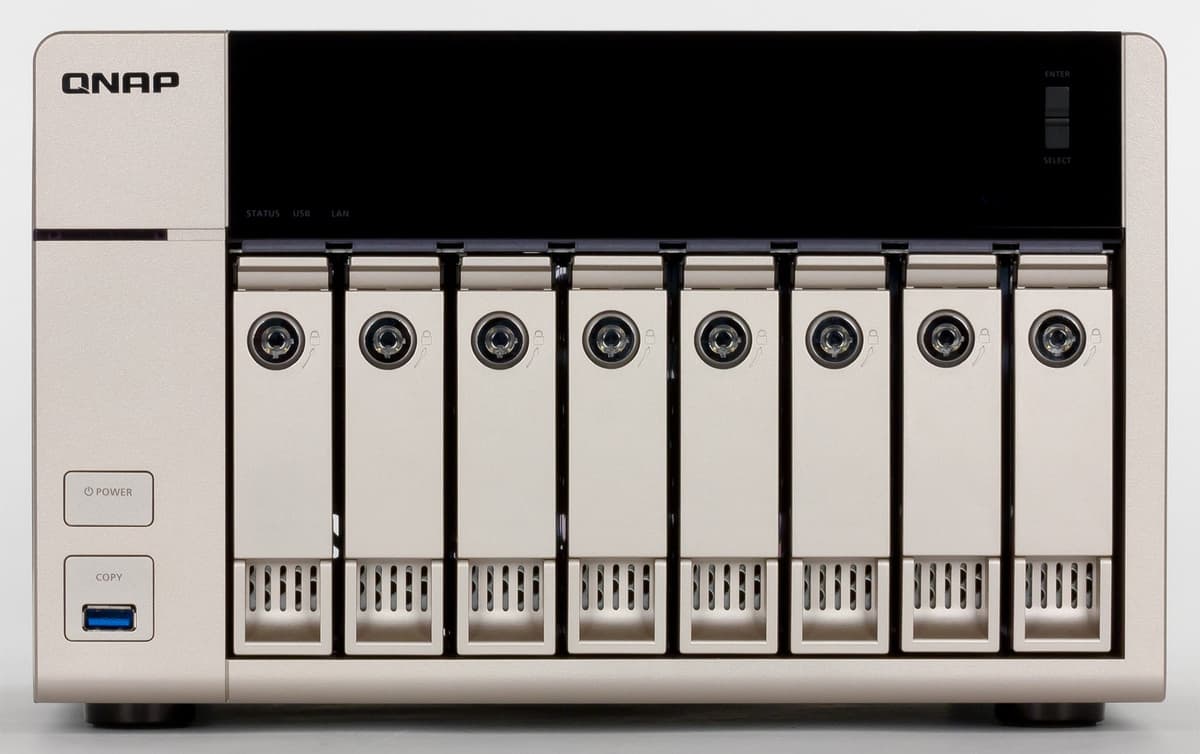

Собственно внешний вид напоминает известный конструктив QNAP для решений среднего и высокого уровня с учетом масштабирования на число отсеков. В левой части передней панели мы видим логотип производителя. Под ним находятся полоска ИК-приемника, кнопка включения питания и порт USB 3.0 с кнопкой запуска операции резервного копирования.

Почти все остальное пространство правее отдано отсекам для жестких дисков. Над каждым из них находится индикатор статуса винчестера. А на темной вставке справа есть двухстрочный матричный дисплей и две кнопки. С их использованием можно запустить инициализацию нового устройства без применения компьютера. В дальнейшем они могут использоваться для отображения информации о накопителе — модели, версии ПО, сетевом имени и IP-адресах. Дополнительно есть светодиодные индикаторы статуса, активности USB и LAN.

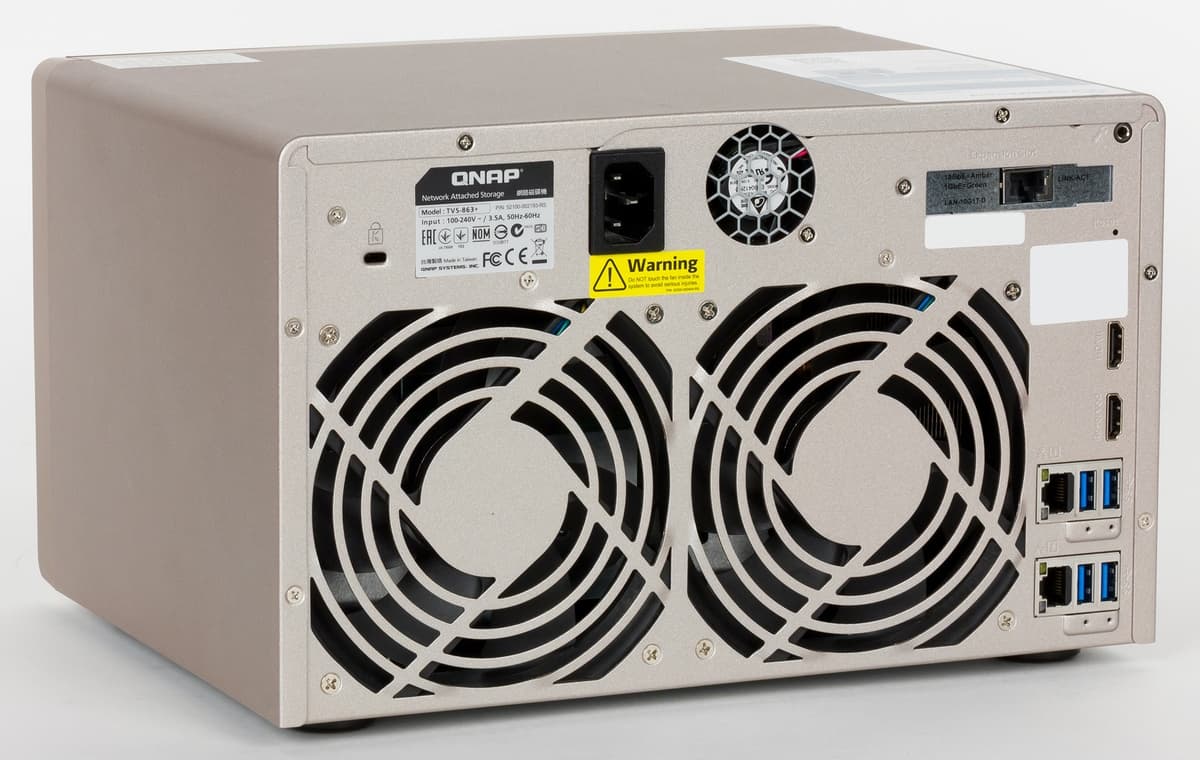

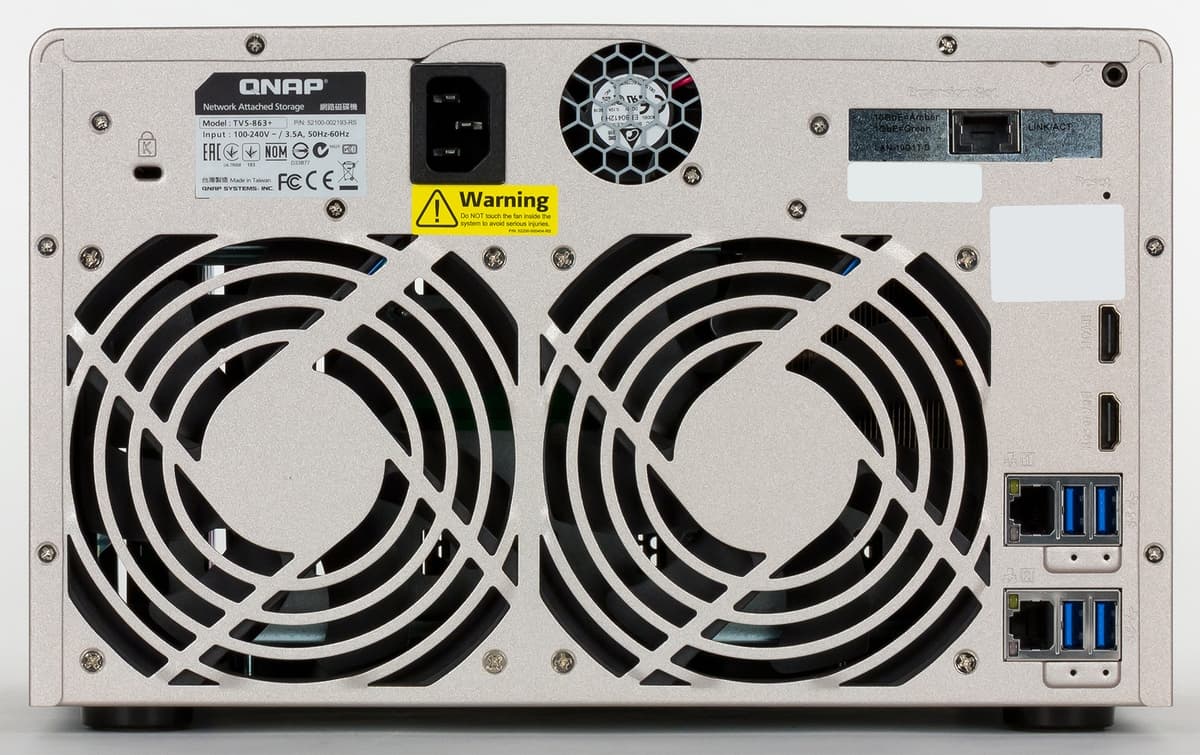

На задней панели расположены решетки системы вентиляции, вход кабеля питания, решетка вентилятора блока питания, замок Кенсингтона, два гигабитных сетевых порта со встроенными индикаторами, четыре порта USB 3.0, два порта HDMI, консольный порт в виде миниджека 3,5 мм, дополнительная сетевая карта с одним портом 10 Гбит/с и скрытая кнопка сброса.

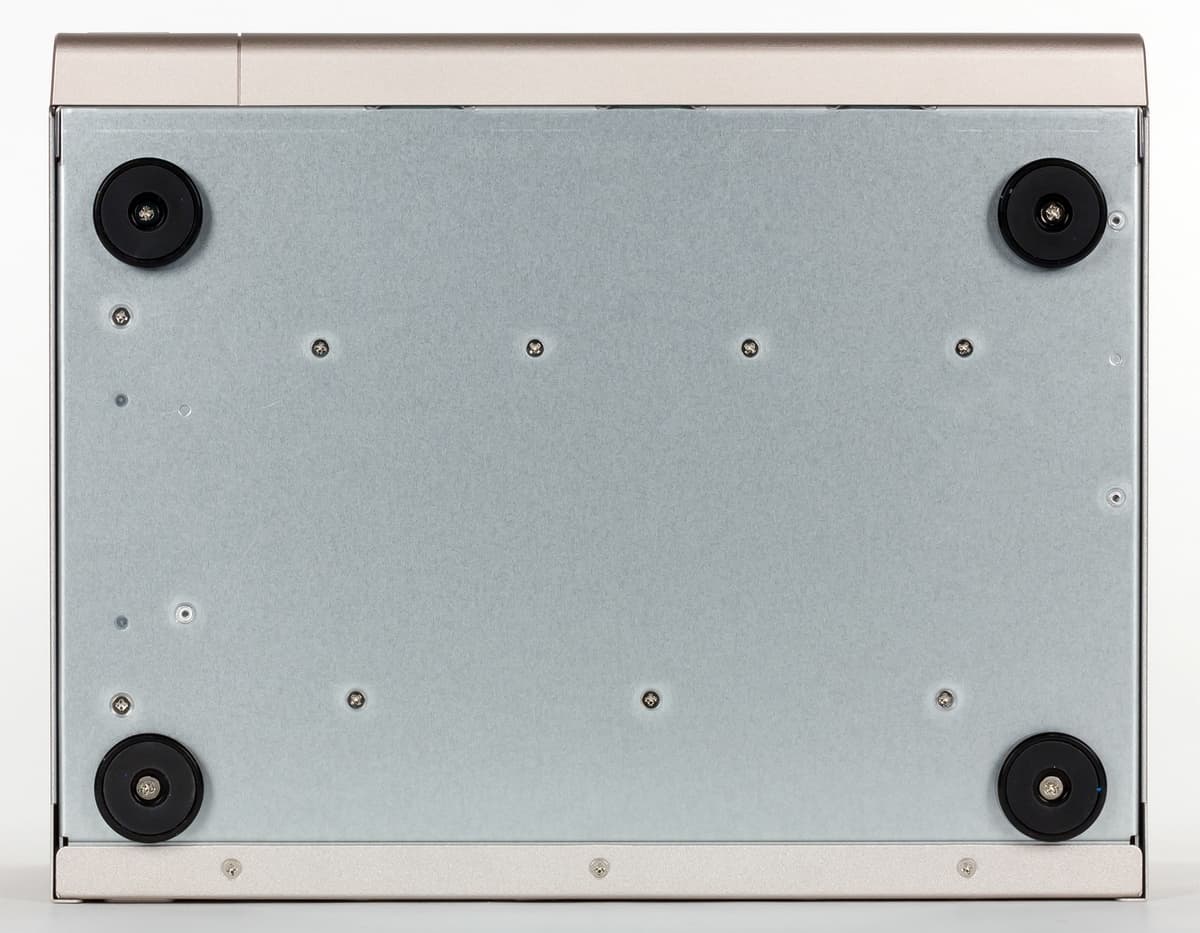

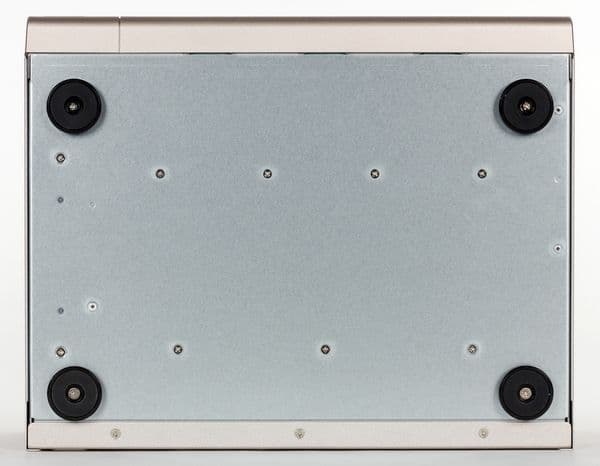

Опирается накопитель на четыре крепкие резиновые ножки. Из-за размеров и веса корпус надежно удерживается на столе или полке.

В целом дизайн можно оценить положительно. Выглядит накопитель очень внушительно, особенно если вспомнить его максимальный объем. Возможно, стоило установить больше индикаторов (например, отдельные для сетевых интерфейсов) или расширенное управление с передней панели.

Конструкция и аппаратные характеристики

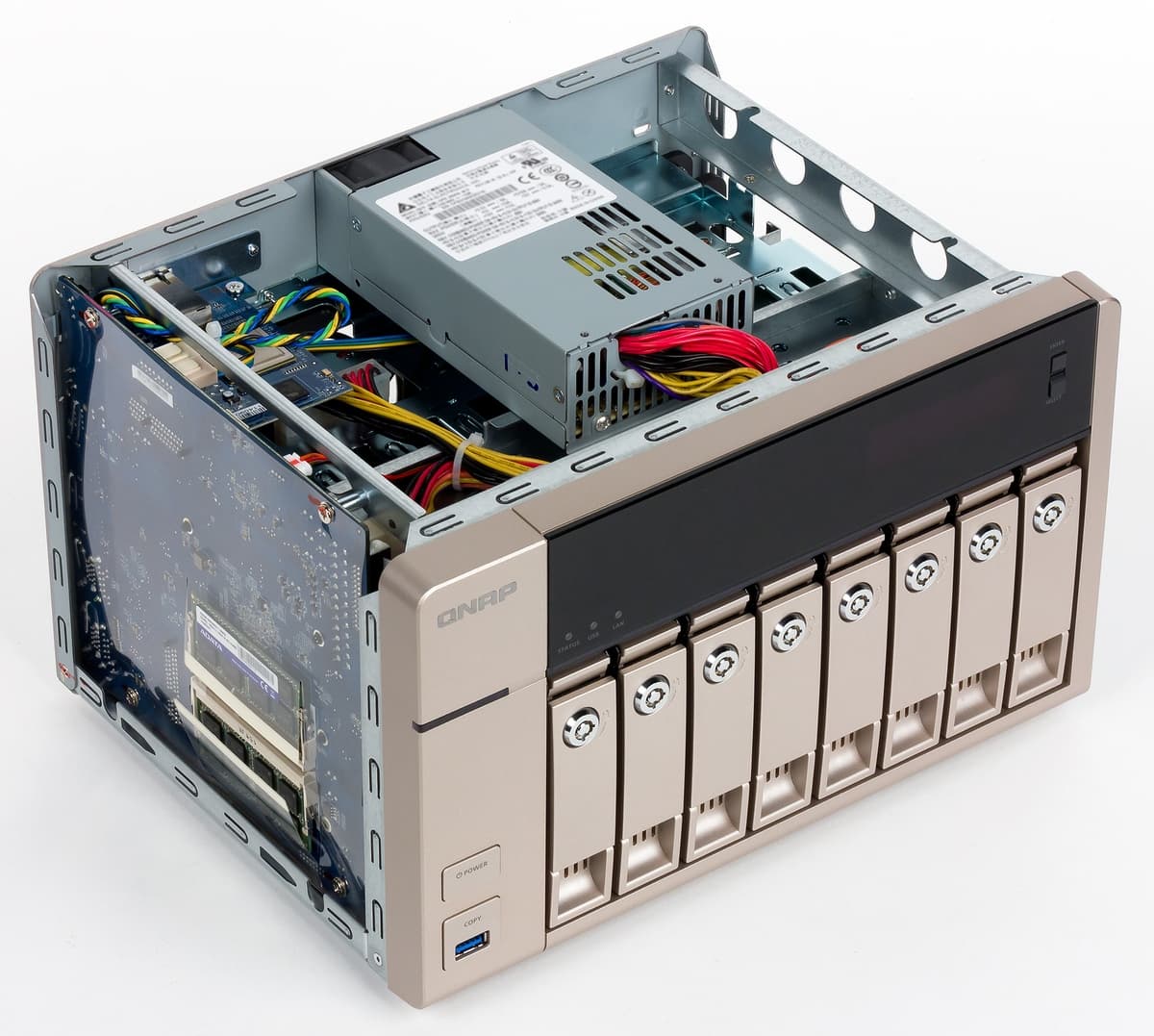

Мы редко встречаемся с продуктами подобного уровня, так что есть смысл рассказать о нем подробнее. Тем более, что в нем есть несколько новых решений. Впрочем, основные элементы вполне знакомы — металлическая рама, модуль дисковых отсеков, внутренний блок питания (в данном случае — Delta Electronics DPS-250AB-44D), основная и дополнительные печатные платы, вентиляторы системы охлаждения. Металл используется везде очень толстый, ничего не звенит и не прогибается. Внешнее впечатление от «начинки» очень хорошее.

С платформой AMD для сетевых накопителей мы встречаемся впервые за много лет. Основой ее служит чип GX-424CC серии G-Series SoC, который был представлен более года назад. Он имеет четыре вычислительных ядра с поддержкой 64-битных вычислений, работающих на частоте 2,4 ГГц. В нем присутствует также и графический блок Radeon и основные элементы традиционного чипсета, включая шины PCIe (до восьми линий), дисковые контроллеры (два порта SATA) и USB (восемь портов версии 2.0 и два версии 3.0). При этом TDP микросхемы составляет 25 Вт.

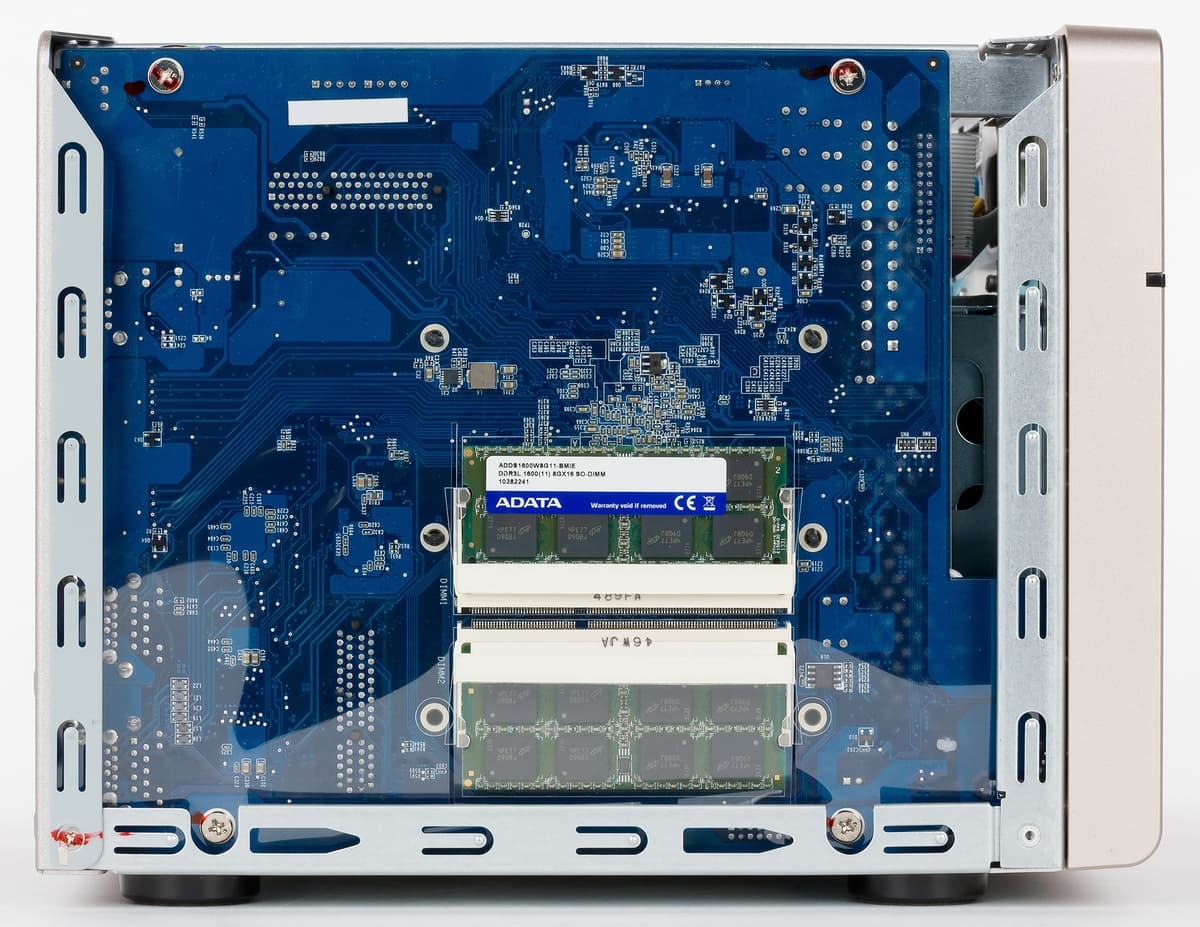

Объем оперативной памяти тестируемой модели составляет 16 ГБ. Установлено два модуля AData DDR3L-1600 по 8 ГБ в доступных при снятии основной крышки слотах. Это максимальный возможный объем для данной платформы. На рынке присутствуют также модификации устройства с 8 ГБ памяти.

В качестве базового загрузочного накопителя используется диск объемом 512 МБ с интерфейсом USB. Это позволяет инсталлировать основную операционную систему на винчестеры без доступа в интернет и отдельного файла с прошивкой.

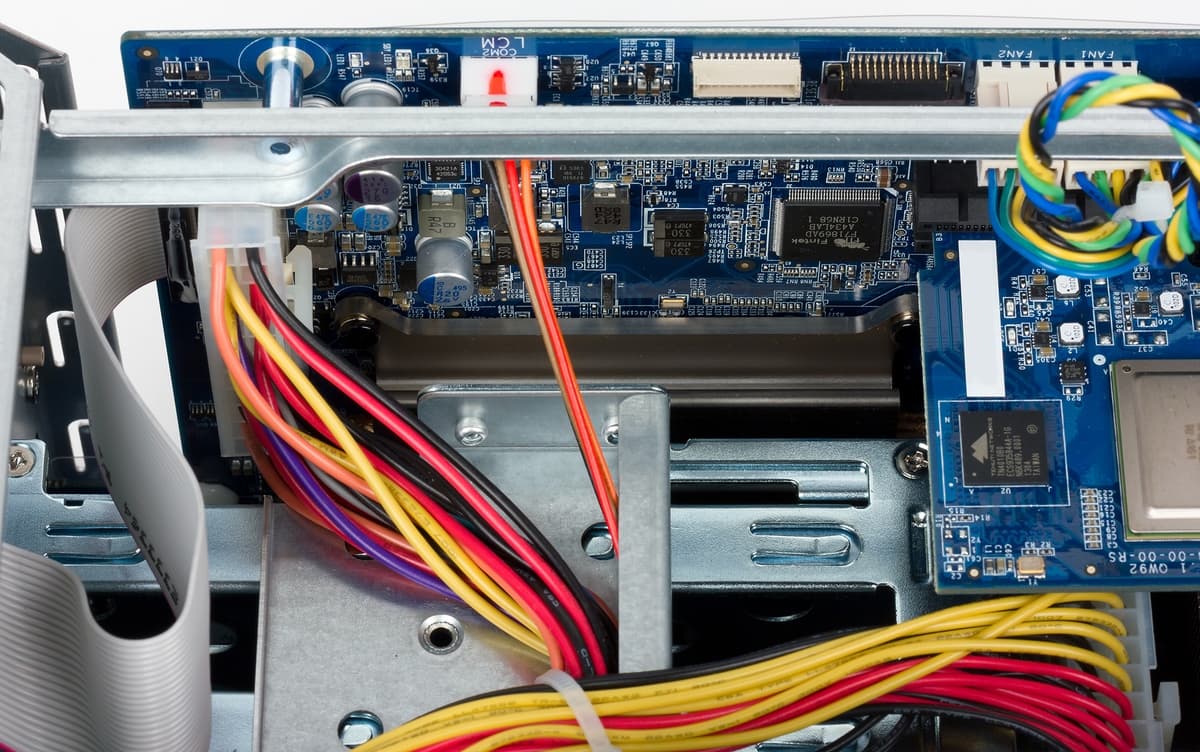

Для подключения жестких дисков на дополнительной плате можно обнаружить три микросхемы Marvell 88SE9215. Несмотря на то, что они обеспечивают работу четырех портов SATA каждая, в данном накопителе они используются только с парой портов. Скорее всего, такое решение было принято для повышения общей пропускной способности — шина PCIe x1 2.0 обеспечивает 5 Гбит/с, а каждый порт SATA — формальные 6 Гбит/с. Кроме того, первые два отсека работают через встроенный в SoC контроллер. Производитель рекомендует использовать их для установки кэширующих SSD.

Для расширения объема (максимально — до 192 ТБ с 8-терабайтными винчестерами) можно использовать одно или два устройства UX-800P или UX-500P, подключаемых по USB 3.0. Всего таких портов здесь пять — один на передней панели и четыре сзади. За их работу отвечает встроенный в SoC контроллер, которому помогает внешний хаб. Интерфейса eSATA в рассматриваемом накопителе не предусмотрено.

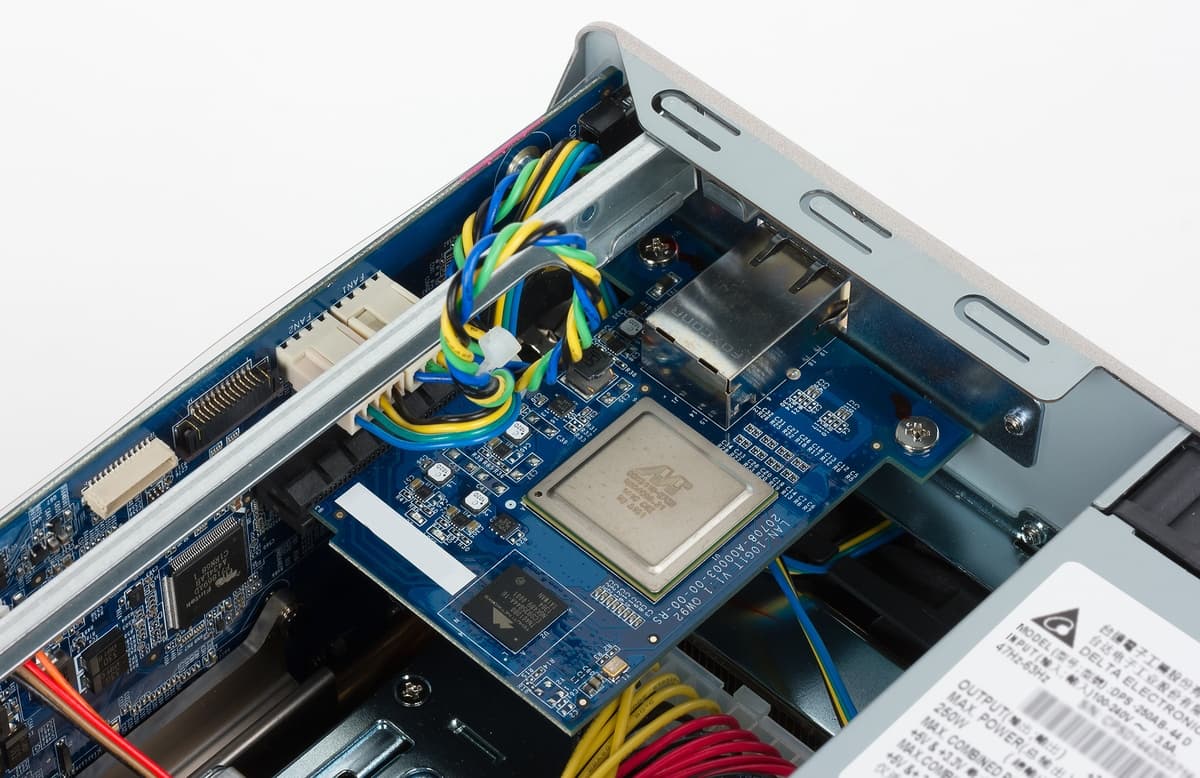

Штатно накопитель имеет два гигабитных сетевых порта, реализованных на микросхемах Intel i210. На основной печатной плате предусмотрен слот расширения формата PCIe x4. В базовой поставке устройства «с плюсом» он занят платой расширения, обеспечивающей сетевое соединение на скорости 10 Гбит/с. Она имеет специальный конструктив и основана на чипах Tehuti Networks TN4010 и Marvell 88X3110. В «обычной» модификации TVS-863 слот данный слот пустует. Заметим, что при необходимости можно установить в него и карту с двумя гигабитными портами, что позволит получить четыре гигабитных интерфейса. Доступна плата расширения и на два порта 10 Гбит/с — правда, ее производительность может быть ограничена шиной PCIe x4.

Стоит отметить, что использование трех дисковых контроллеров и двух сетевых (основных) приводит к тому, что на плате устройства присутствует дополнительный коммутатор шины PCIe.

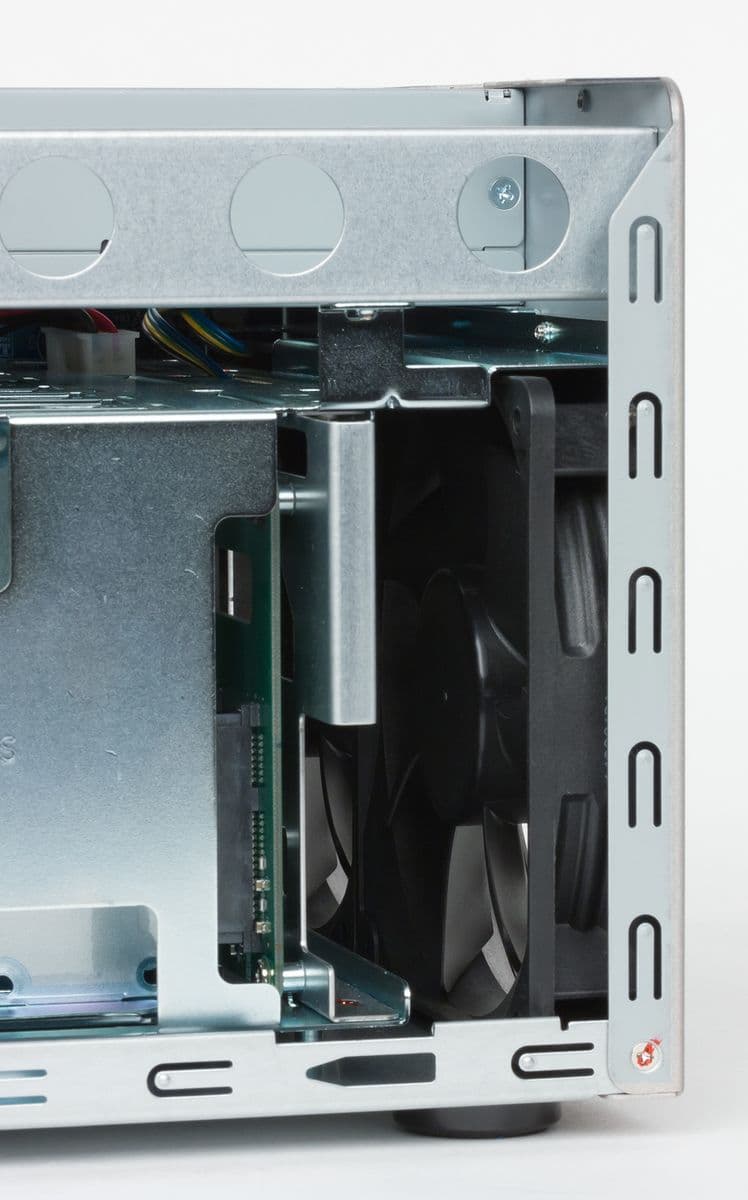

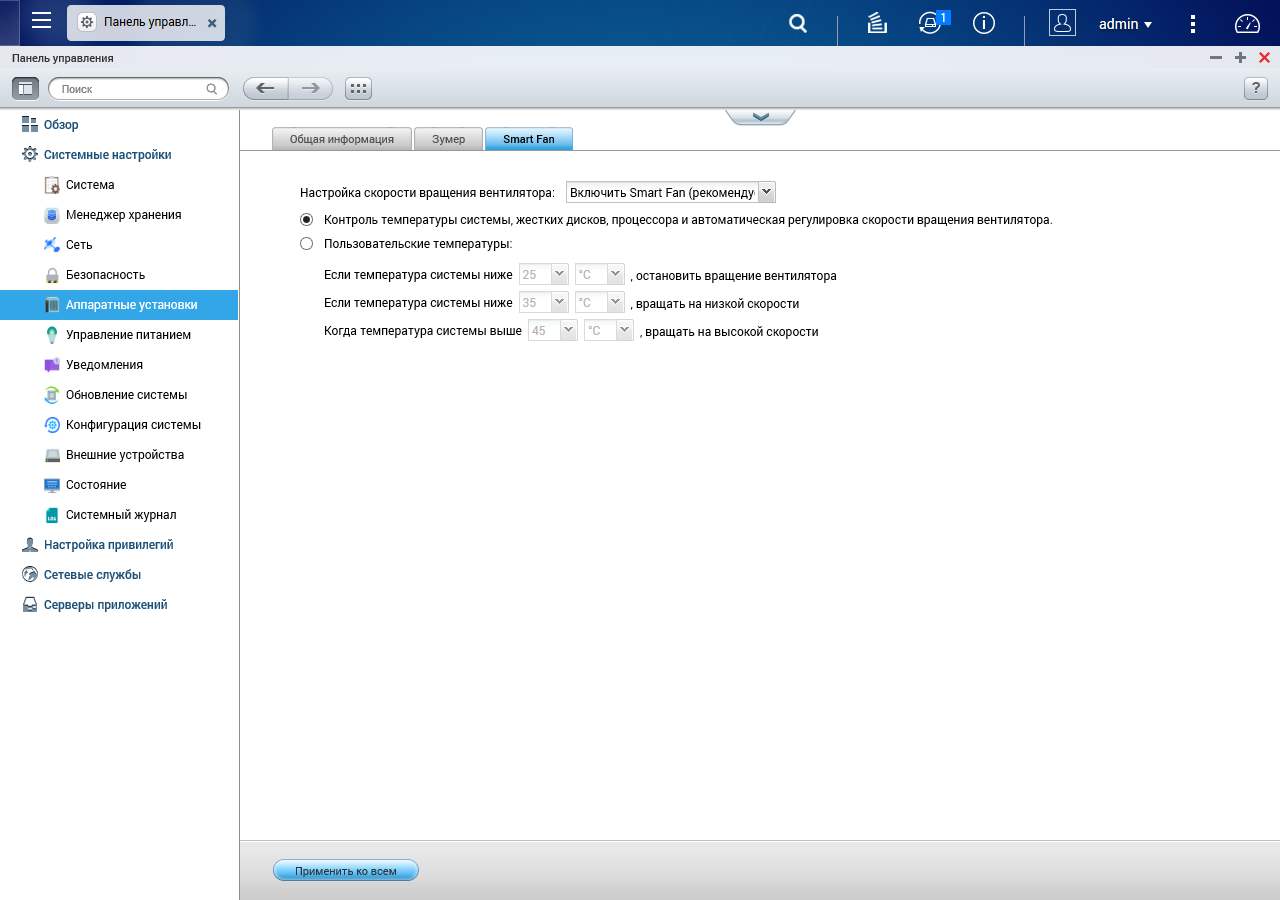

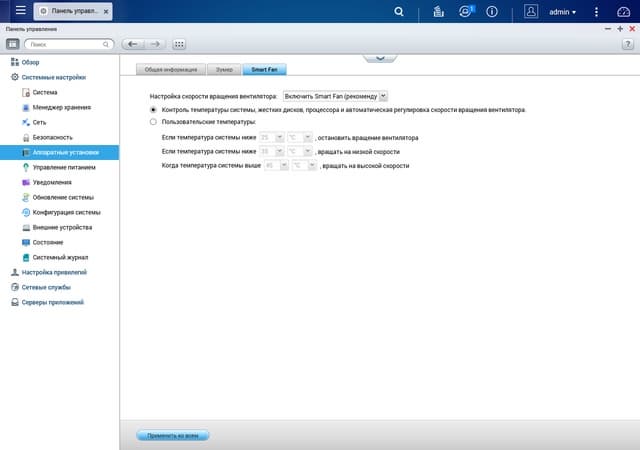

В системе охлаждения накопителя используются два вентилятора Y.S.Tech FD121225LB формата ∅120×25 мм с четырехпроводным вариантом подключения и автоматической системой регулировки скорости. Во время проведения тестирования устройство, несмотря на свой класс и наличие восьми винчестеров, показало себя на удивление достаточно тихо. При расположении рядом с рабочим столом в условиях дневного шума оно было практически незаметно.

На основном процессоре присутствует крупный радиатор, а также есть небольшой (около 5×5×2 см) радиатор с алюминиевыми пластинами на тепловой трубке перед одним из вентиляторов. На левом боку накопителя, около основной печатной платы, есть дополнительная решетка для подачи воздуха. Но основной вариант его поступления — через дисковые отсеки. Напомним, что в блоке питания есть свой вентилятор (40 мм). В целом надо заметить, что чистить/менять/подключать основные вентиляторы очень неудобно. Мало того, что требуется открутить десятка два винтов, так еще и придется разобраться с пластиковыми стяжками и прокладкой проводов.

Порт HDMI устройства обеспечивает подключение мониторов или телевизоров с разрешением до 4K включительно. Однако если говорить о видео, то аппаратный декодер рассчитан максимум на Full HD. Впрочем, для устройства подобного уровня работа с HDMI является далеко не самой важной задачей. Отметим также наличие приемника ИК-сигналов пульта дистанционного управления. Хотя, конечно, для данной модели работа в сценариях, предполагающих выполнение задач медиаплеера, представляется не очень востребованной.

Основное тестирование устройства проводилось с версией программного обеспечения 4.2.0 build 20151023.

Сборка и настройка

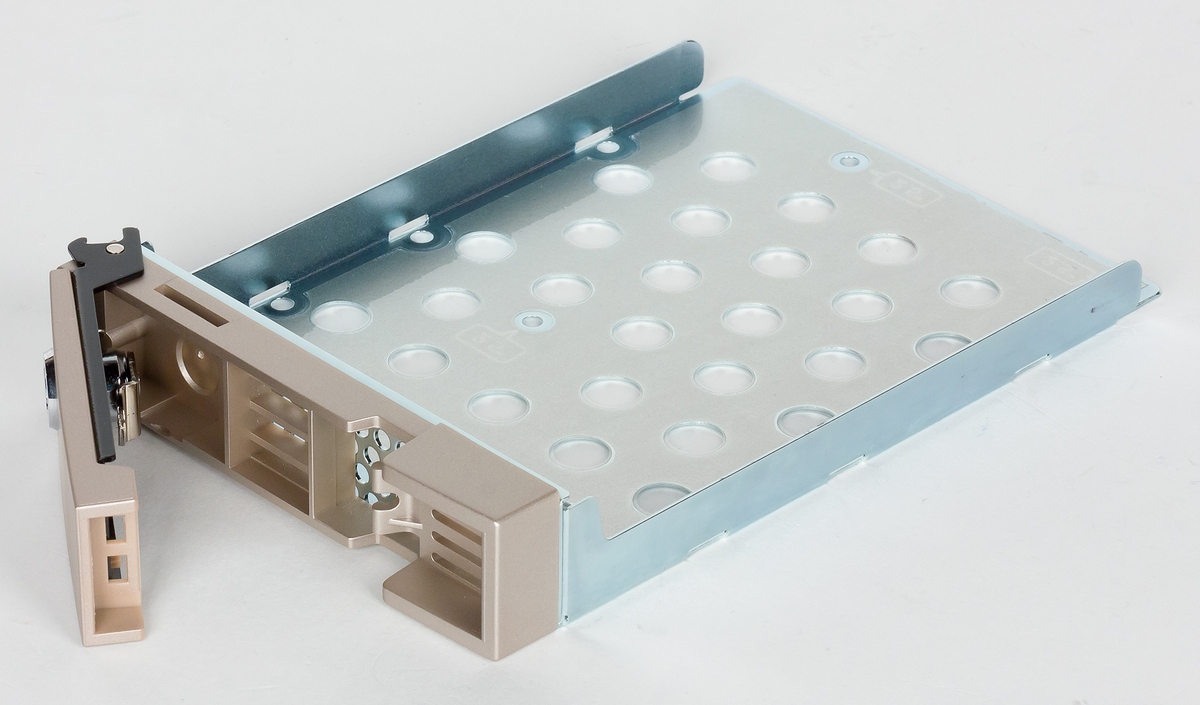

Как и большинство других моделей, TVS-863+ поставляется без жестких дисков. Поддерживаются HDD и SSD форматов 3,5″ и 2,5″ с объемом до 8 ТБ включительно (в списке совместимости — модели HGST и Seagate такого объема). После крепления винчестеров и их установки в накопитель можно включать питание. Благодаря наличию экрана и пары кнопок, инициализацию устройства можно проводить без использования компьютера. При этом будут использованы автоматические настройки сетевых интерфейсов, а тип дискового массива можно будет выбрать самостоятельно.

В дальнейшем настройка и управление устройством осуществляются через привычный веб-интерфейс, который мы описывали уже не раз. Однако в данном случае мы тестировали модель с новой версией прошивки QTS 4.2, которая была представлена относительно недавно. Так что в этой статье мы рассмотрим новые возможности этой версии, которой производитель уделяет большое внимание. В частности, презентация о ней насчитывает почти сто страниц. А рассматриваемая в этой статье модель сетевого накопителя уровня SMB позволит нам познакомиться с некоторыми уникальными сервисами.

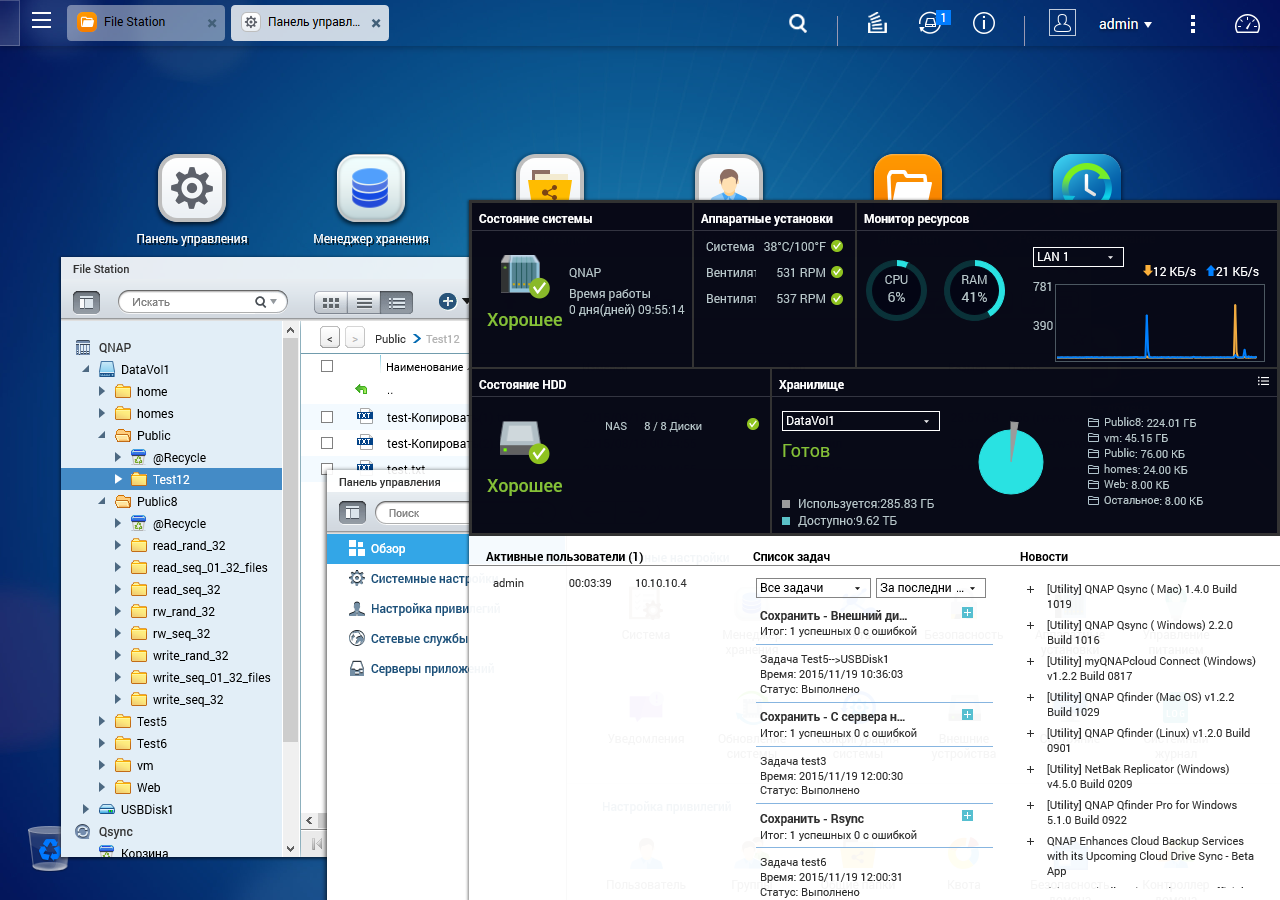

Дизайн интерфейса стал более строгим и стильным. В нем предусмотрено использование нескольких рабочих столов, встроенный поиск, всплывающие окна, быстрый доступ к оповещениям и фоновым задачам, а также другие удобные функции. В нижней части экрана есть ссылки на фирменные утилиты и информационные ресурсы компании. Состав ярлыков на рабочем столе пользователь может менять по своему усмотрению. В их качестве могут выступать ссылки на часто используемые страницы настроек и дополнительные приложения. Отметим наличие качественного перевода на несколько языков, включая русский.

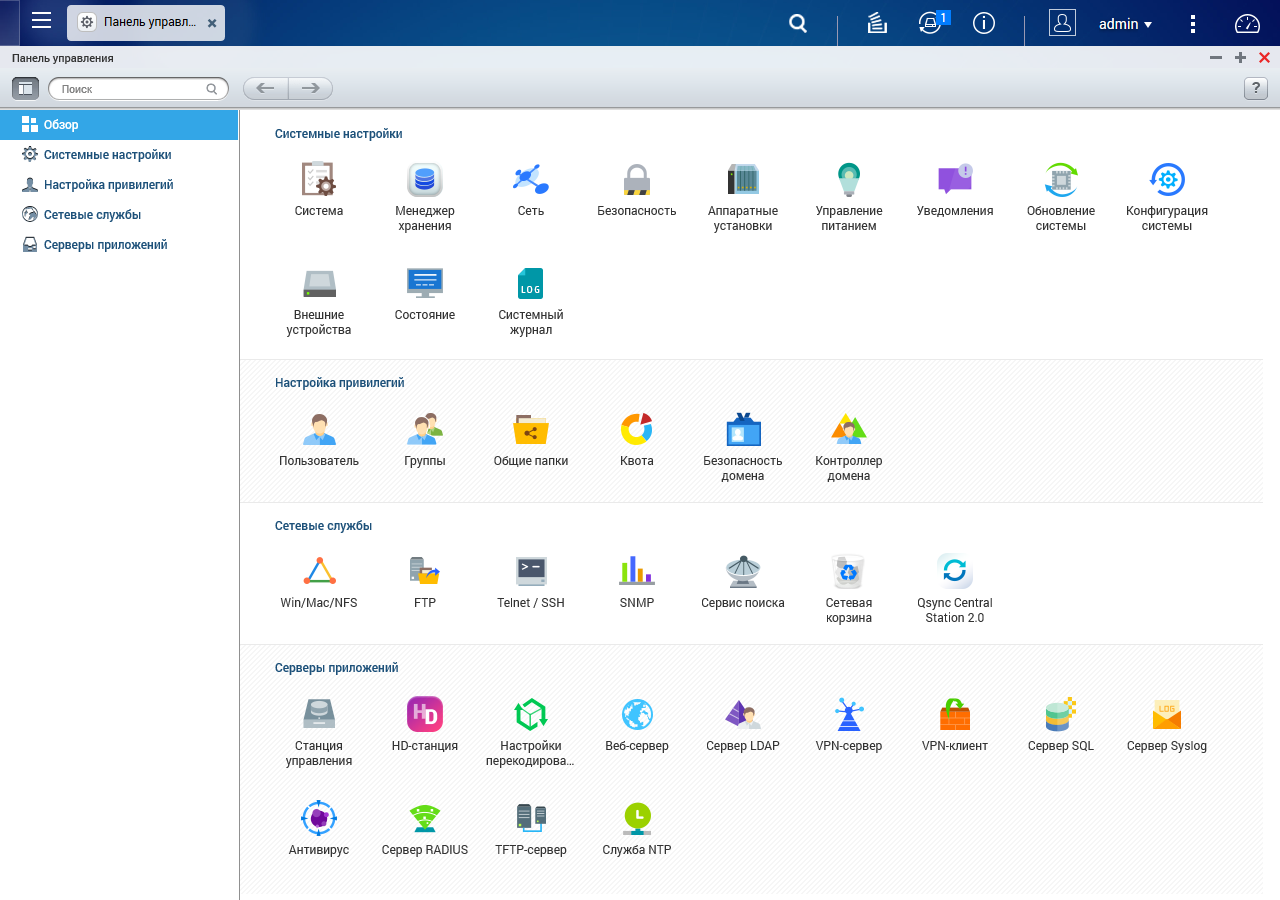

Для настройки сетевого накопителя в панели управления предусмотрено тридцать восемь пунктов, сгруппированных по теме в четыре группы. Некоторые разделы представлены в виде отдельных модулей — например, «Менеджер хранения» и «Состояние».

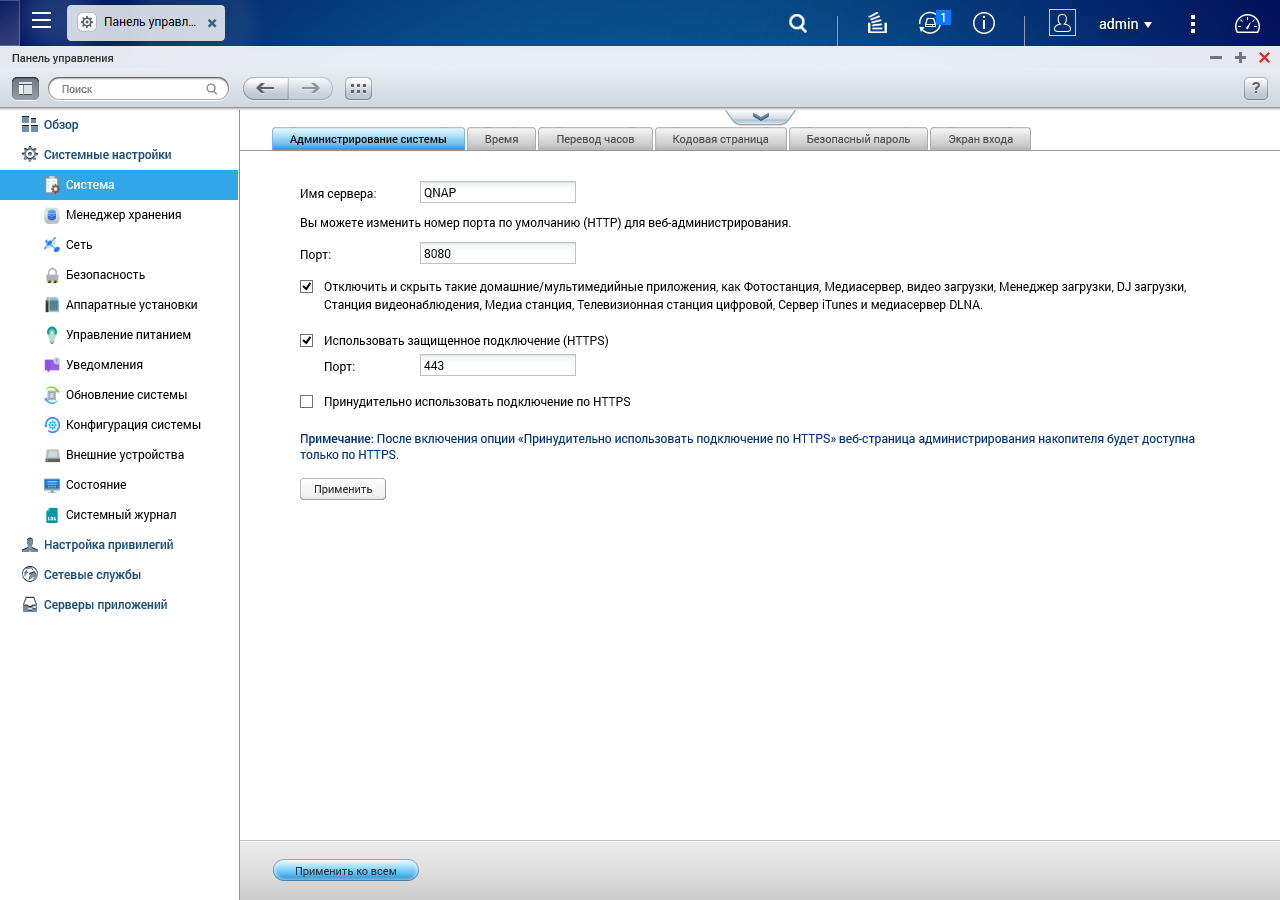

В группе системных настроек можно встретить много знакомых параметров. Основные включают в себя установку сетевого имени, номеров портов веб-интерфейса (поддерживается и HTTPS), настройку часов, требования к паролям пользователей, изменение внешнего вида страницы входа.

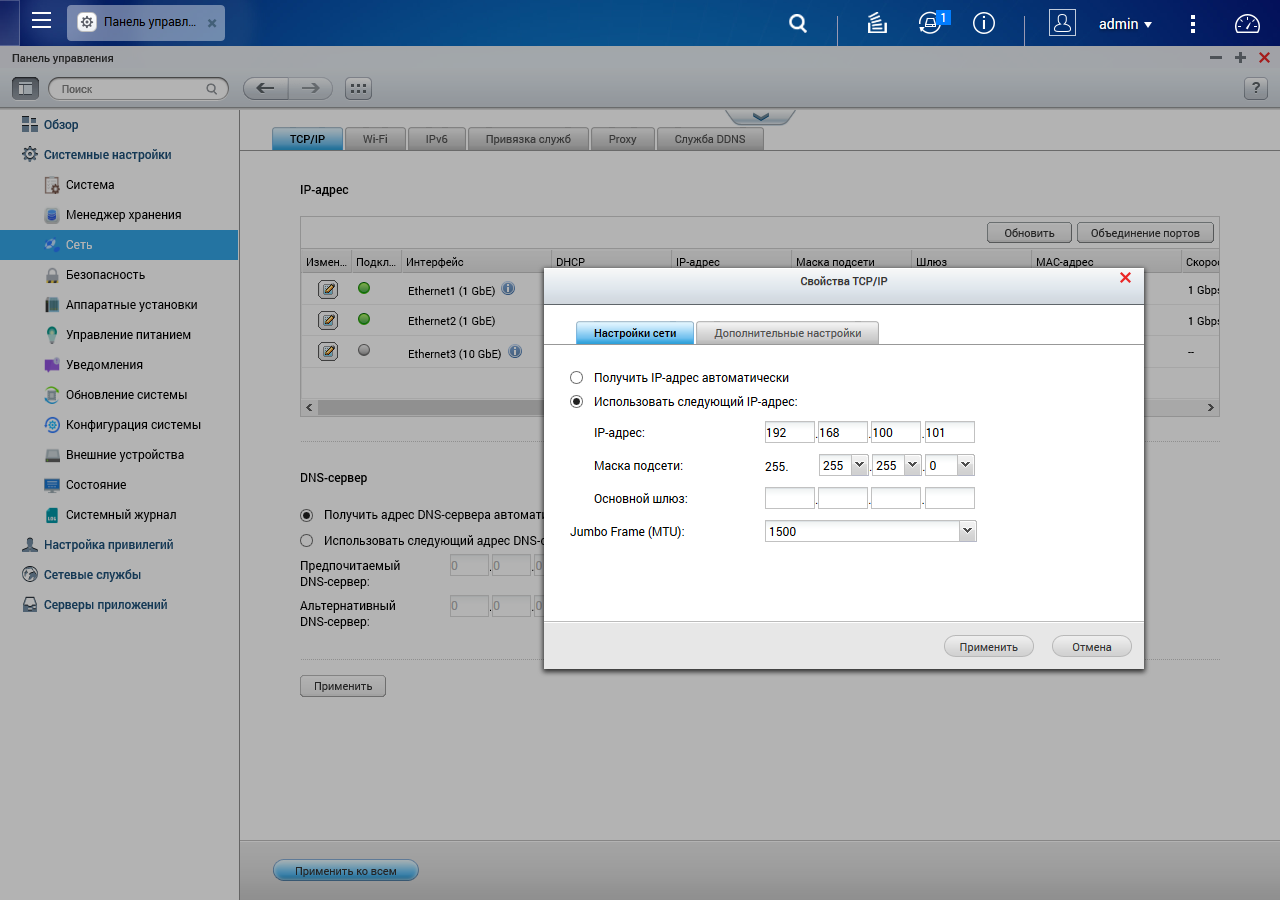

В настройках сетевых интерфейсов поддерживаются объединение портов, IPv6, VLAN, WOL, USB Wi-Fi-адаптеры, привязка служб и клиент DDNS. Есть и дополнительные средства защиты — межсетевой экран и блокировка доступа при обнаружении попытки подбора пароля. Также система поддерживает установку собственных сертификатов SSL.

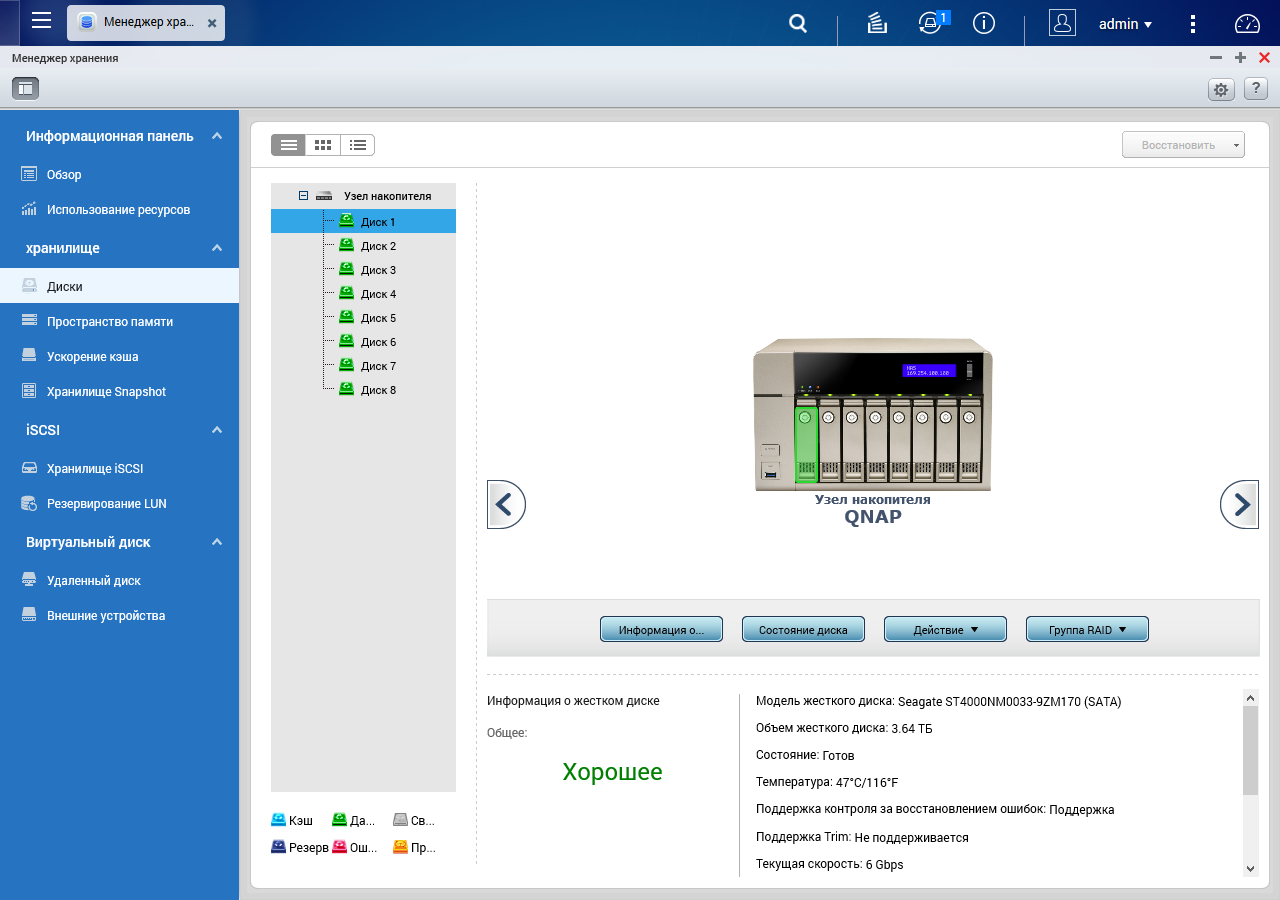

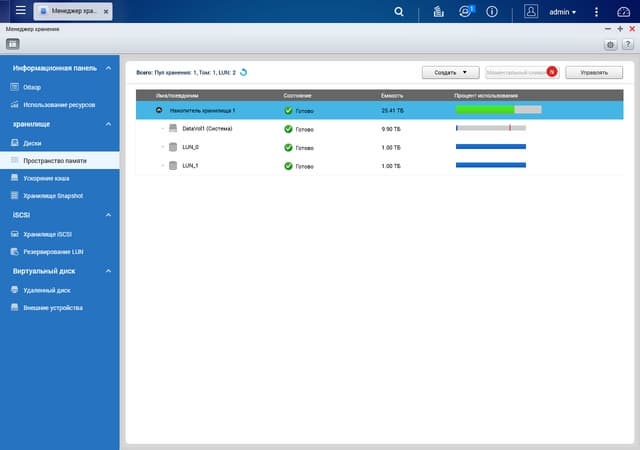

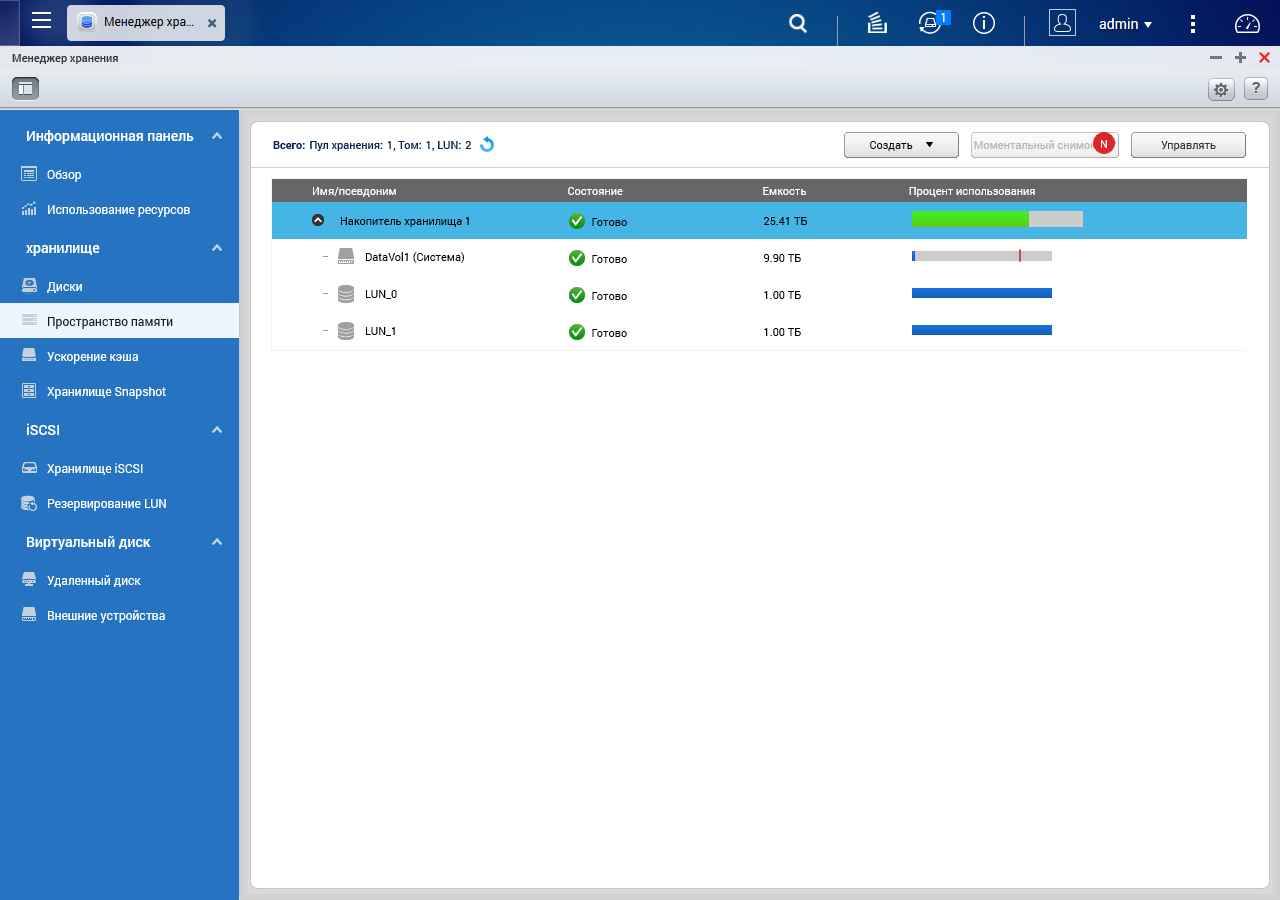

Одним из наиболее важных пунктов в настройке и обслуживании сетевого накопителя является «Менеджер хранения». Здесь администратор системы настраивает требуемую конфигурацию дисковых томов.

Предусмотрено использование как традиционных технологий RAID, так и организация томов поверх дисковых пулов, обеспечивающая бо́льшую гибкость.

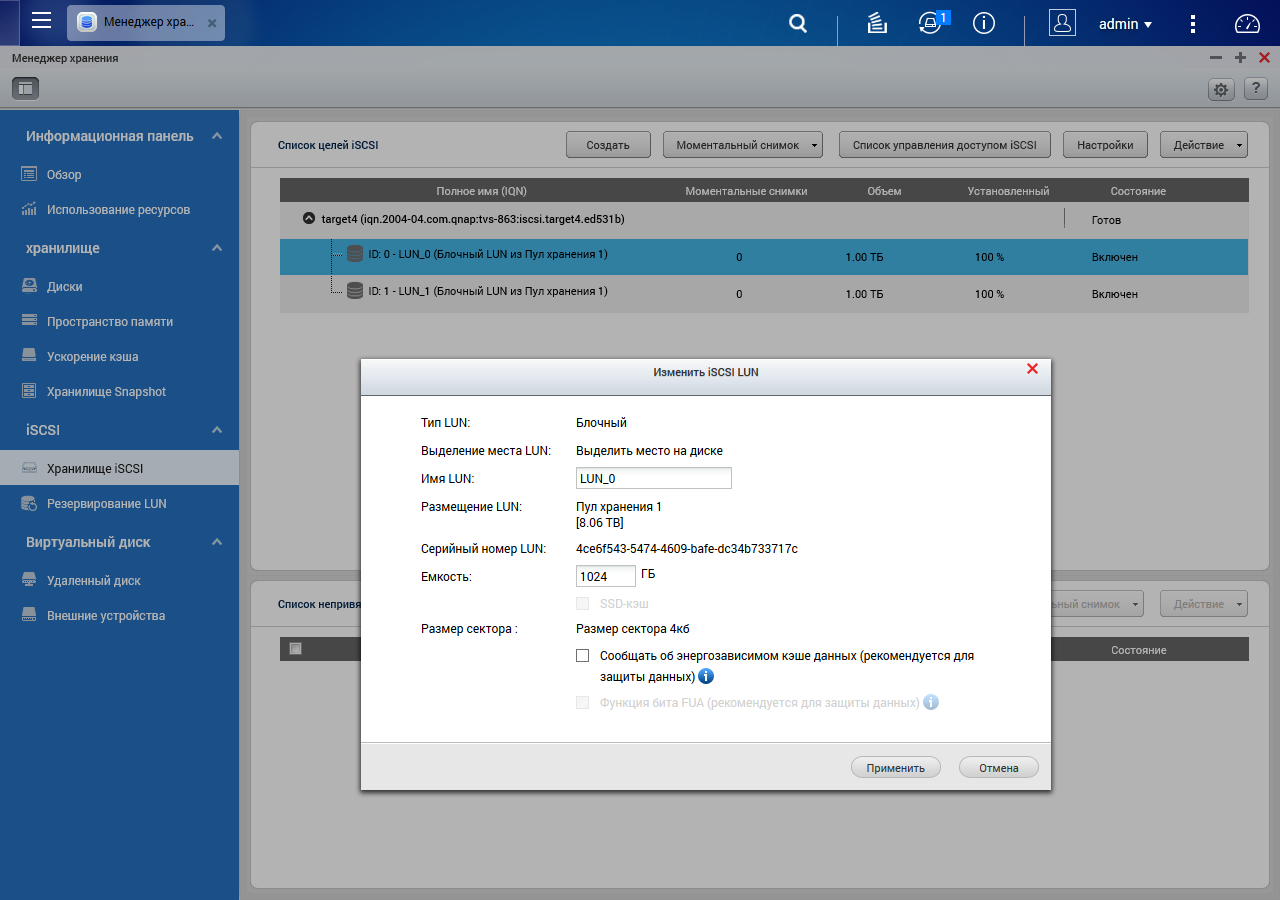

Модель поддерживает работу с томами iSCSI, что может быть востребовано в данном сегменте. На устройстве можно одновременно создать несколько целей и LUN (файловых или блочных). Поддерживается контроль доступа, размер кластера 4K, контрольные суммы, авторизация и другие функции. Есть возможность создания резервных копий LUN на само устройство или по сети (NFS и SMB) и их восстановление. Отметим также, что накопитель умеет подключать к себе удаленные тома iSCSI. При этом на них можно создавать новые папки, выступающие в роли новых общих ресурсов.

Важной новой функцией в QTS 4.2 является поддержка снимков (snapshot) томов и iSCSI LUN. Это позволяет создавать моментальные копии данных и при необходимости восстанавливать их предыдущие состояния. Правда, для поддержки этого сервиса требуется создать тома уже в прошивке версии 4.2, просто обновить ее на работающем устройстве будет недостаточно.

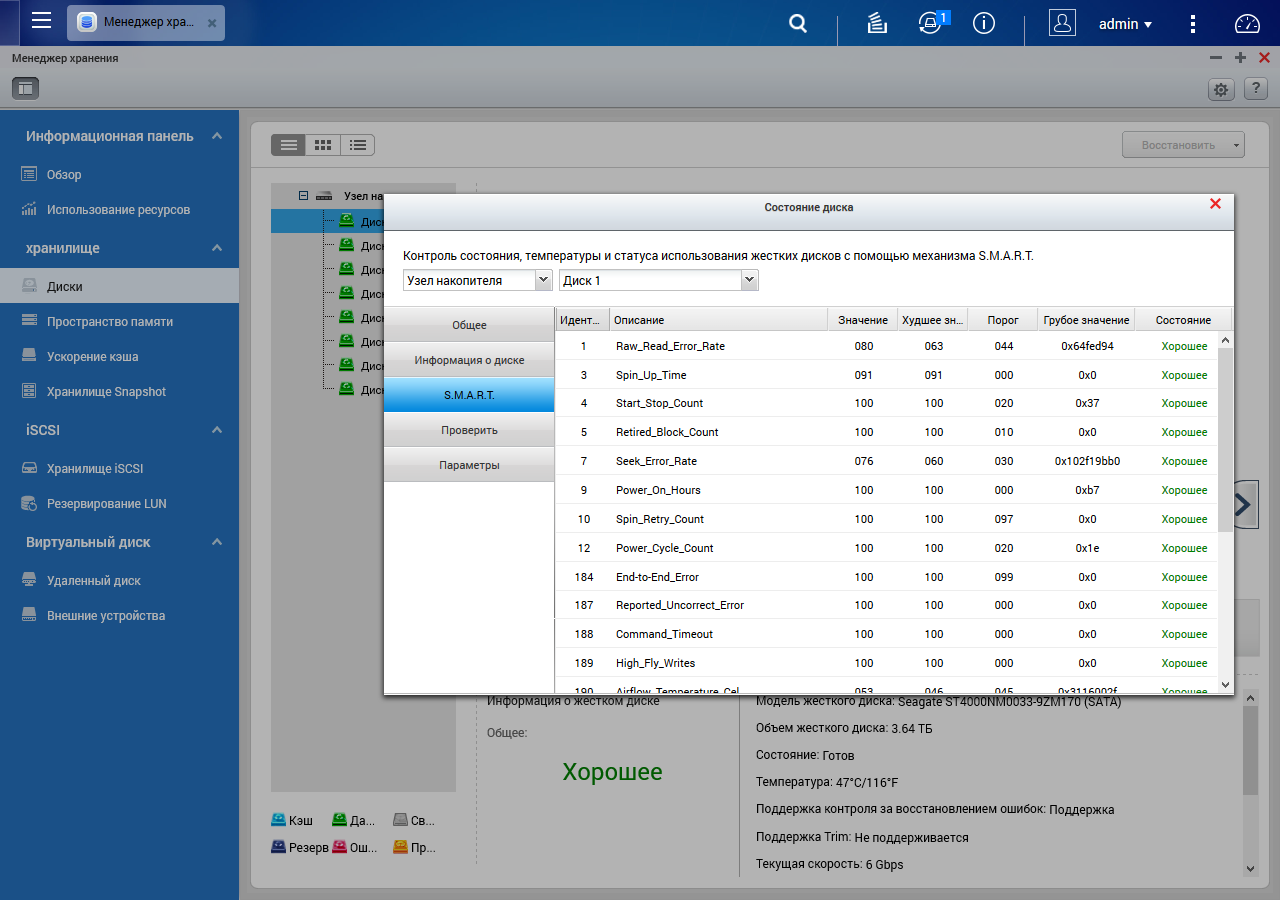

Для контроля состояния жестких дисков предусмотрено использование технологий S.M.A.R.T., включая программирование расписания быстрой и полной проверок.

Отметим, что рассматриваемая модель позволяет использовать не только традиционные жесткие диски, но и SSD. При этом для последних поддерживается операция TRIM, а также они могут выступать в роли кэширующих накопителей.

Устройство позволяет заблокировать аппаратную кнопку сброса настроек, настроить яркость индикаторов, отключить звуковые сигналы. Предусмотрен выбор режима работы вентиляторов системы охлаждения, отключение питания дисков при отсутствии сетевой активности, установка расписания работы (управление питанием). Традиционно есть возможность обновления прошивки через интернет или из файла, сохранение/восстановление/сброс настроек.

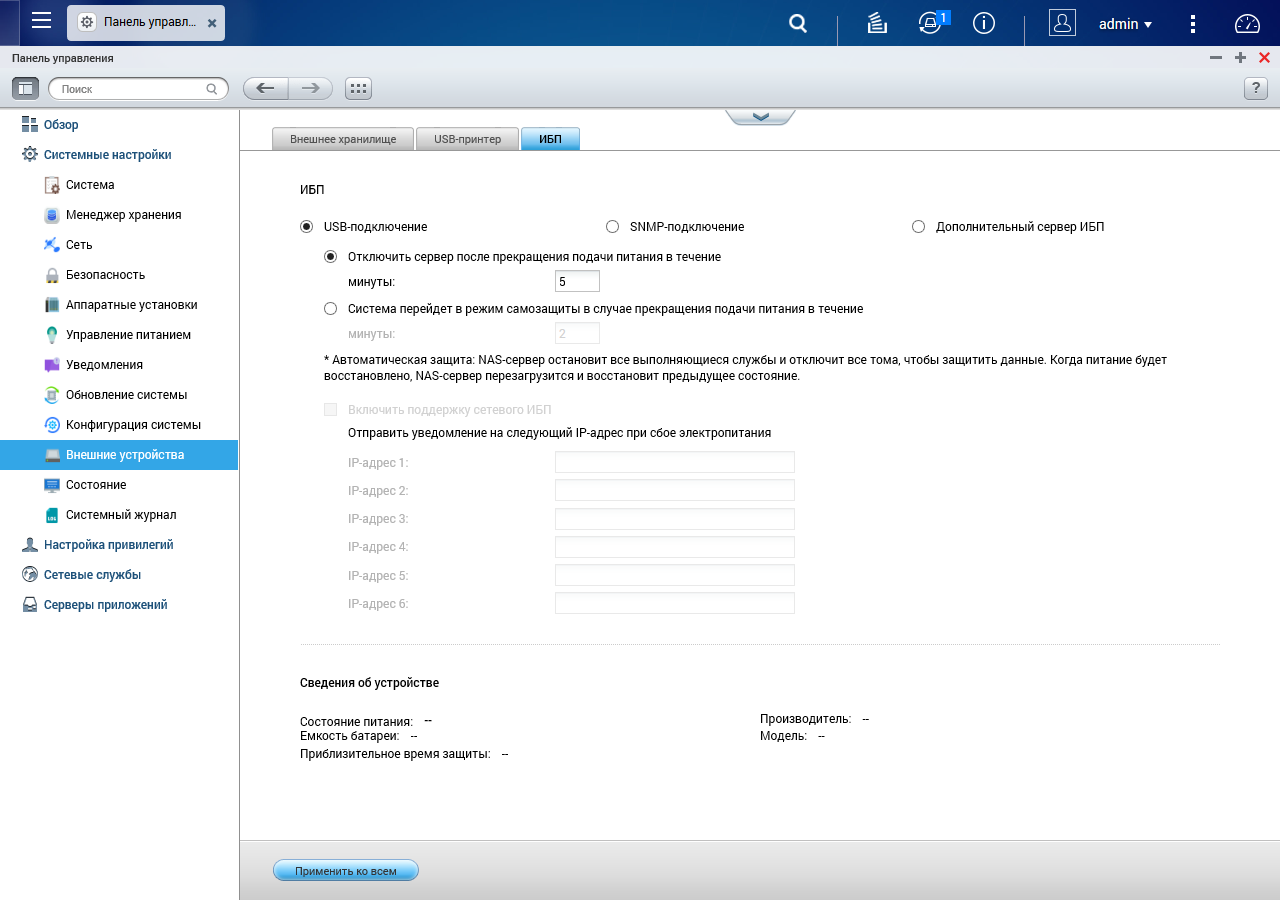

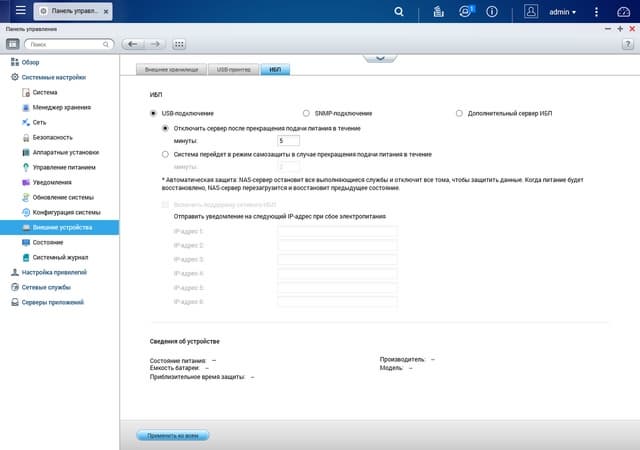

Сетевой накопитель поддерживает работу с ИБП, которые могут подключаться локально по USB или по сети (SNMP или с другого сетевого накопителя).

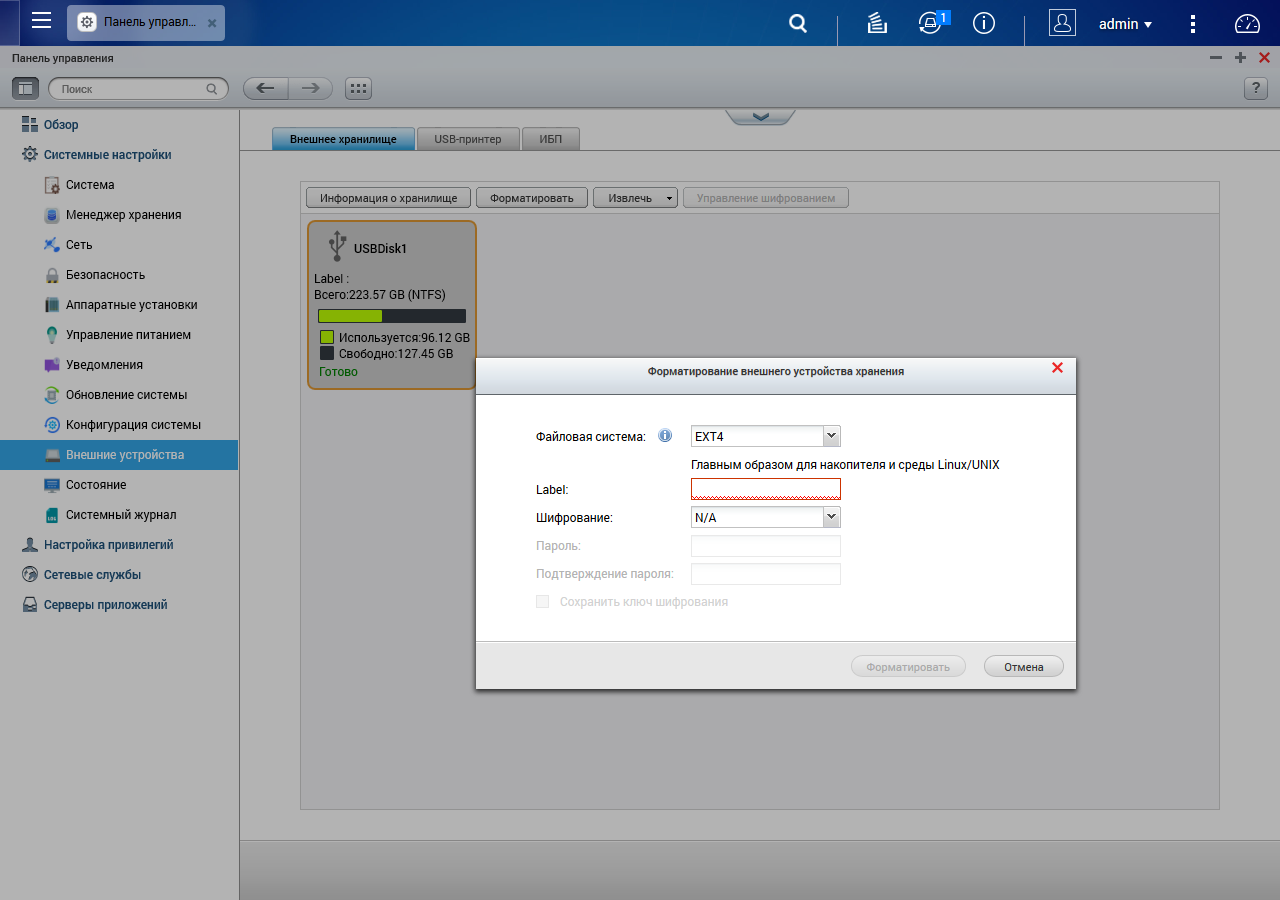

На странице «Внешние устройства» можно проверить статус ИБП, принтеров и USB-накопителей. Для последних поддерживается форматирование в любою из поддерживаемых файловых систем (включая NTFS, HFS+ и различные варианты EXT) прямо из веб-интерфейса. Каждый раздел на внешнем диске представляется отдельной общей папкой, для которой можно изменить права доступа, но не имя.

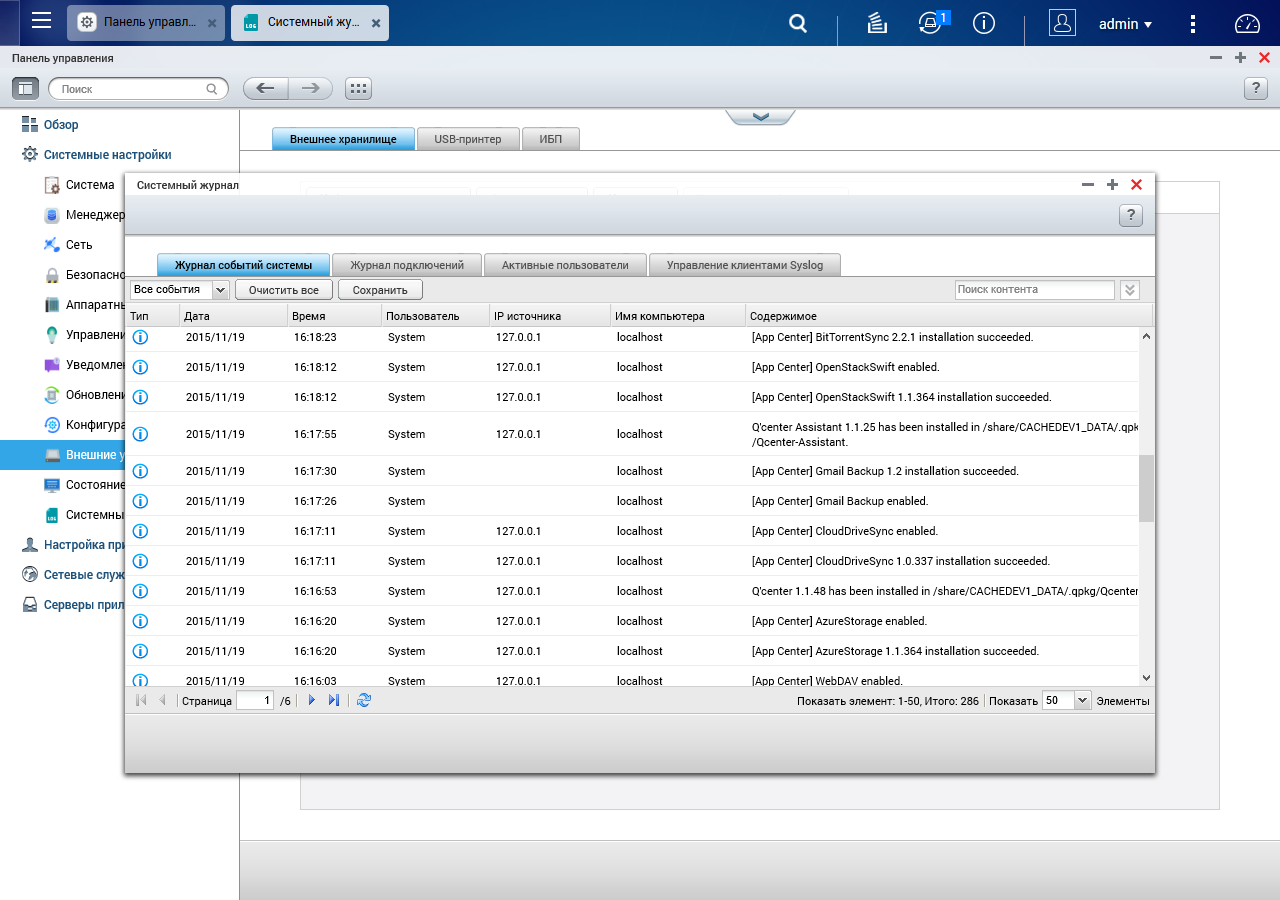

Системные события сохраняются в самом устройстве, а также могут быть отправлены на сервер Syslog. Предусмотрены отдельные страницы для контроля текущих активных соединений и журнал для подключений и действий по разным протоколам.

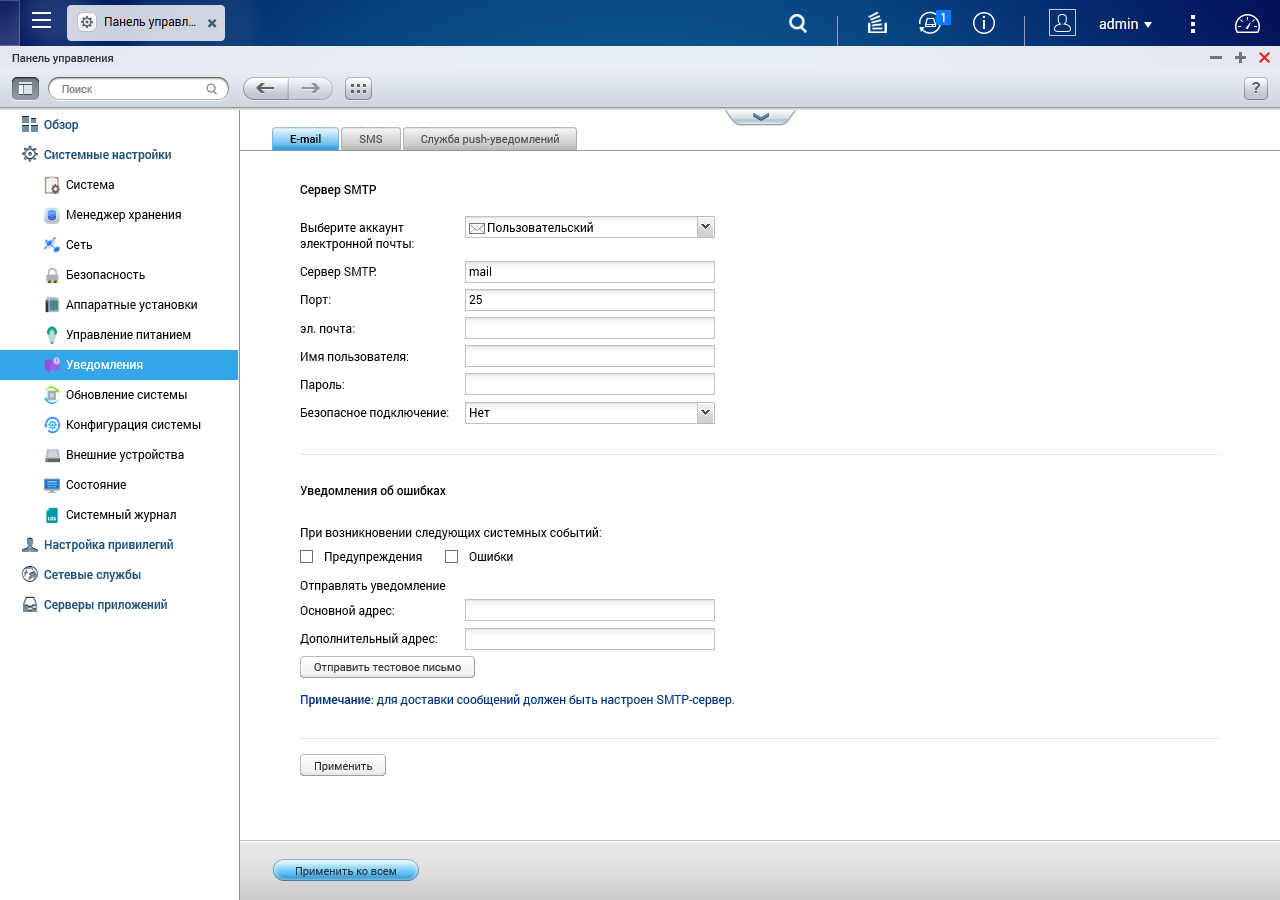

Система уведомлений работает с электронной почтой, SMS (через внешний сервис) и push-технологиями для фирменных приложений на мобильных устройствах. Для отправки e-mail потребуется использовать SMTP-сервер, получателей может быть не более двух, а фильтр событий состоит только из двух категорий: предупреждения и ошибки. Для SMS можно настроить сторонний сервис по шаблону. Этот тип сообщений работает только с ошибками. Получателей также может быть только два.

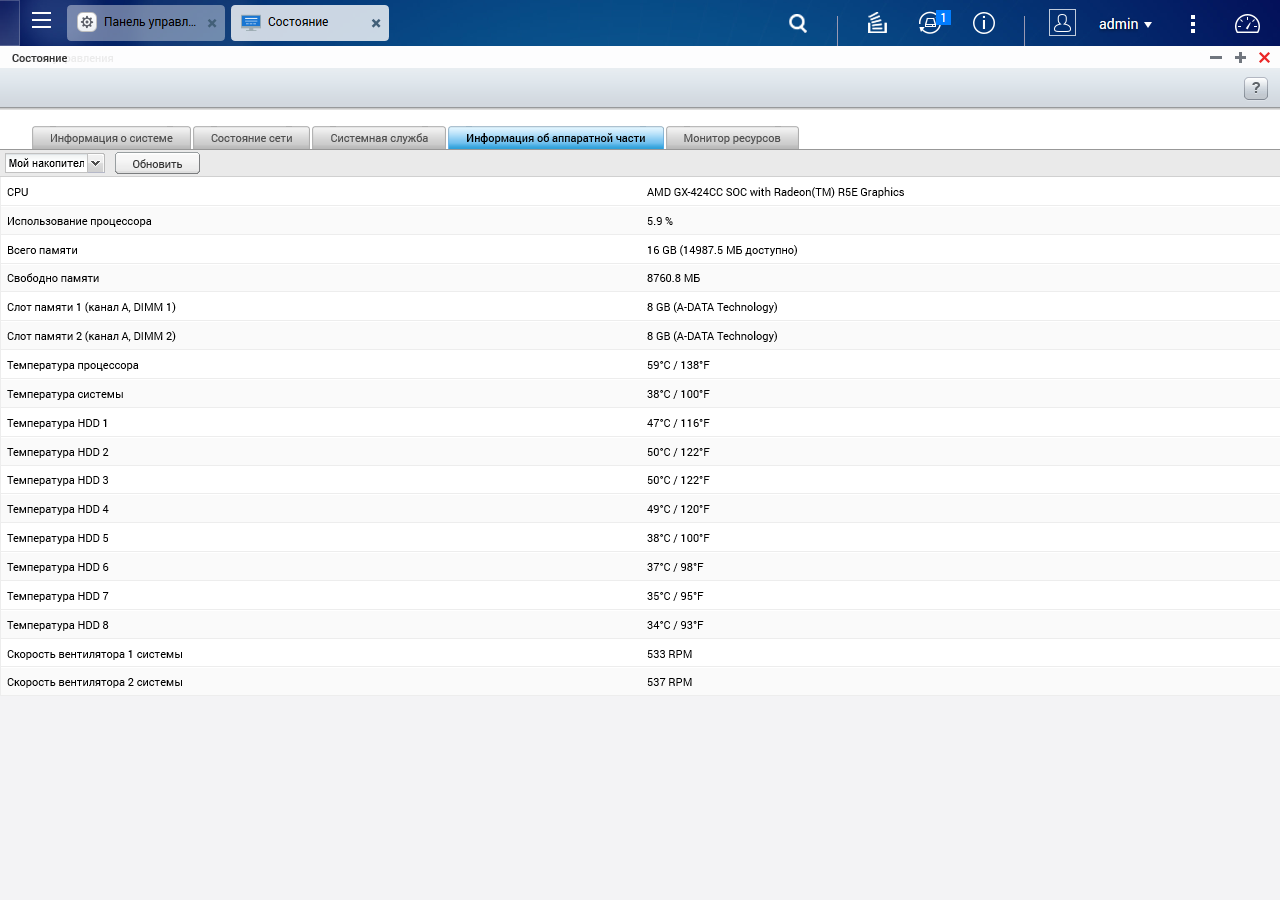

Модуль «Состояние» позволяет проверить аппаратную и программную конфигурацию накопителя, сетевые параметры, активность служб, а также текущую нагрузку. Для последней удобно использовать и информационную панель на рабочем столе.

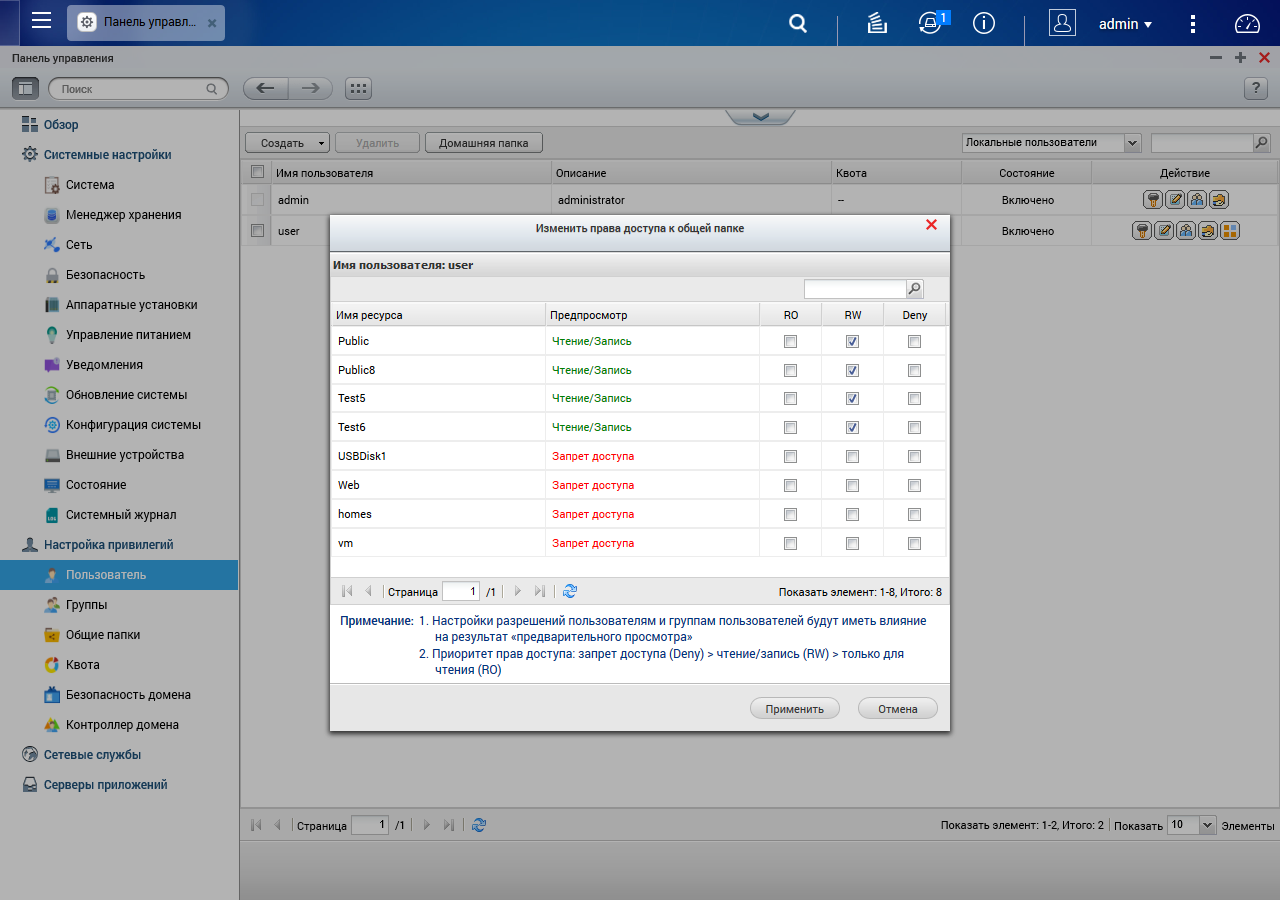

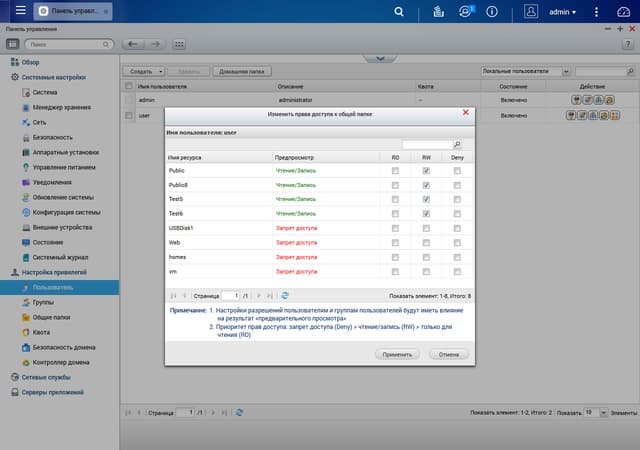

Контроль доступа традиционно основан на базе пользователей и их правах. Устройство поддерживает работу с локальными аккаунтами и LDAP, а также может быть интегрировано в домен и самостоятельно выступать в его роли. В больших организациях может быть востребована работа с группами, а также реализация дисковых квот. Заметим, что права можно выдавать и на отдельные сервисы и приложения — например, сервер FTP или File Station.

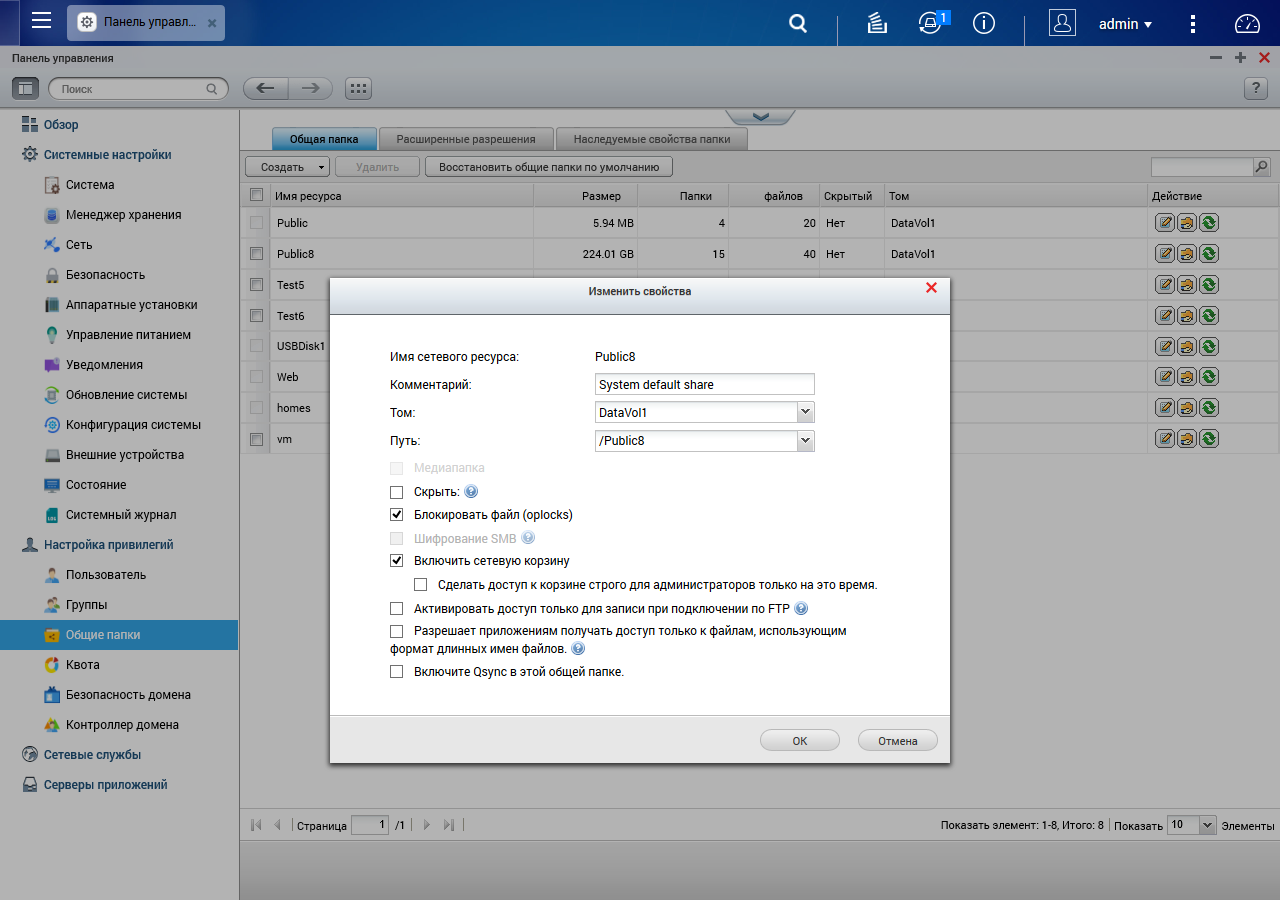

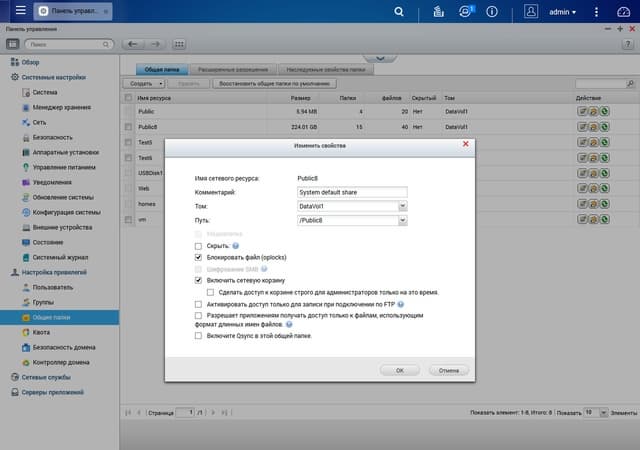

Наиболее частым вариантом работы с сетевым накопителем является предоставление сетевого доступа к файлам в общих папках. Администратор может создать требуемое их количество и индивидуально настроить права доступа. Предусмотрено использование прав NFS, фильтра по IP-адресам клиентов для сетей Microsoft, расширенных прав пользователей, Windows ACL и наследования. Из дополнительных опций отметим поддержку корзины для удаленных файлов.

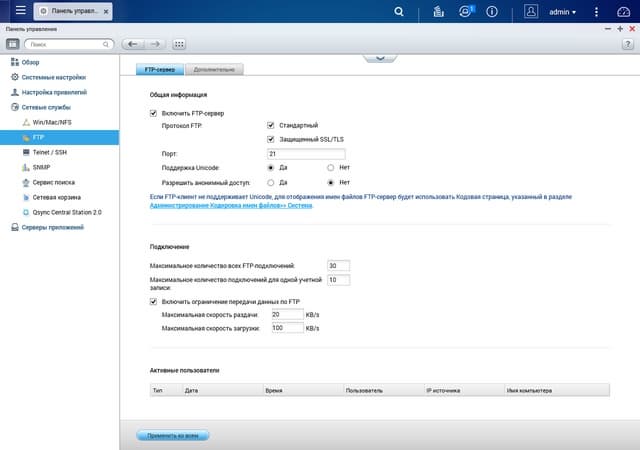

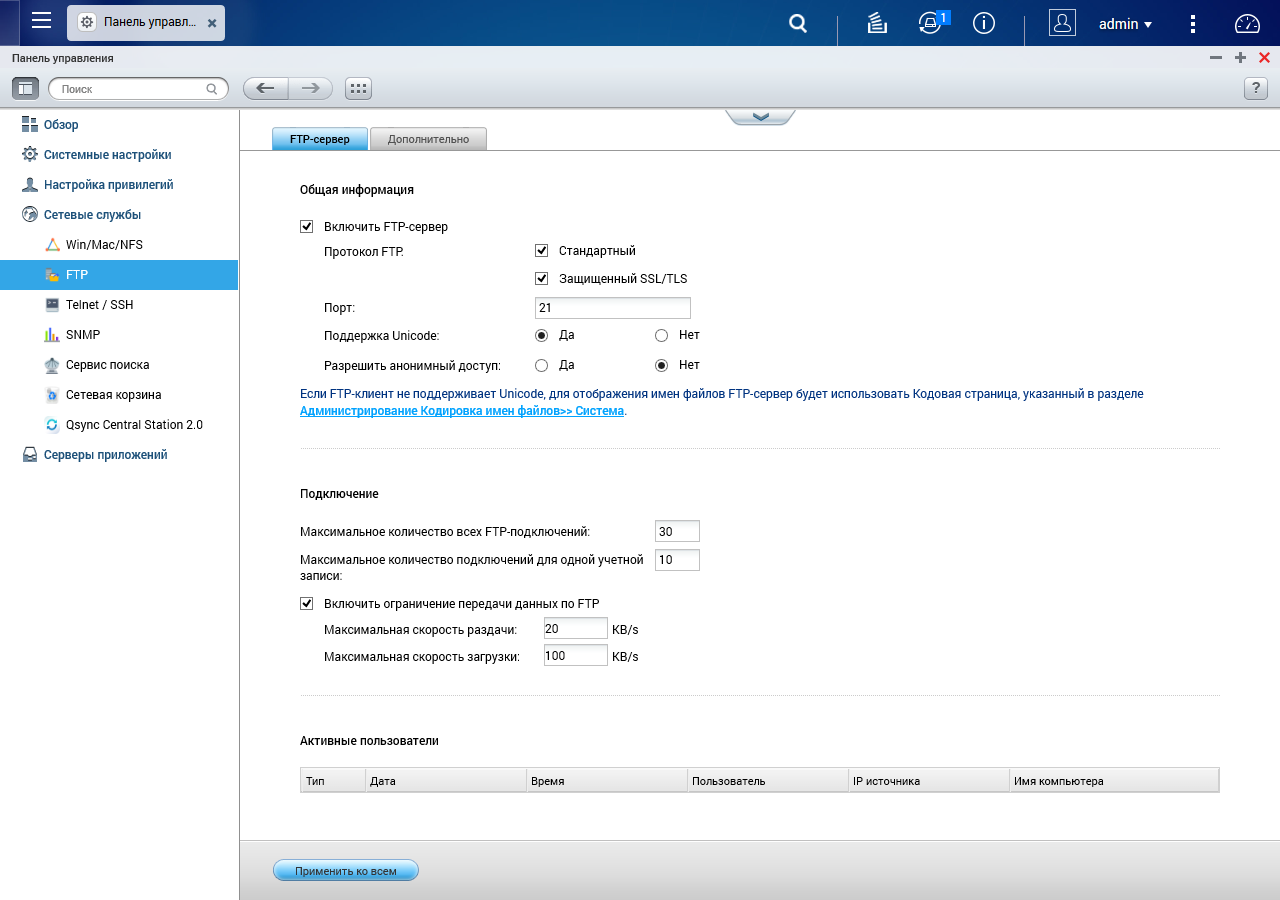

Доступ к документам осуществляется по всем популярным протоколам, включая SMB/CIFS, AFP, NFS и FTP. Набор настроек у них достаточно интересный. В частности, для сервера FTP можно изменить номера портов, включить шифрование, ограничить число подключений и скорость.

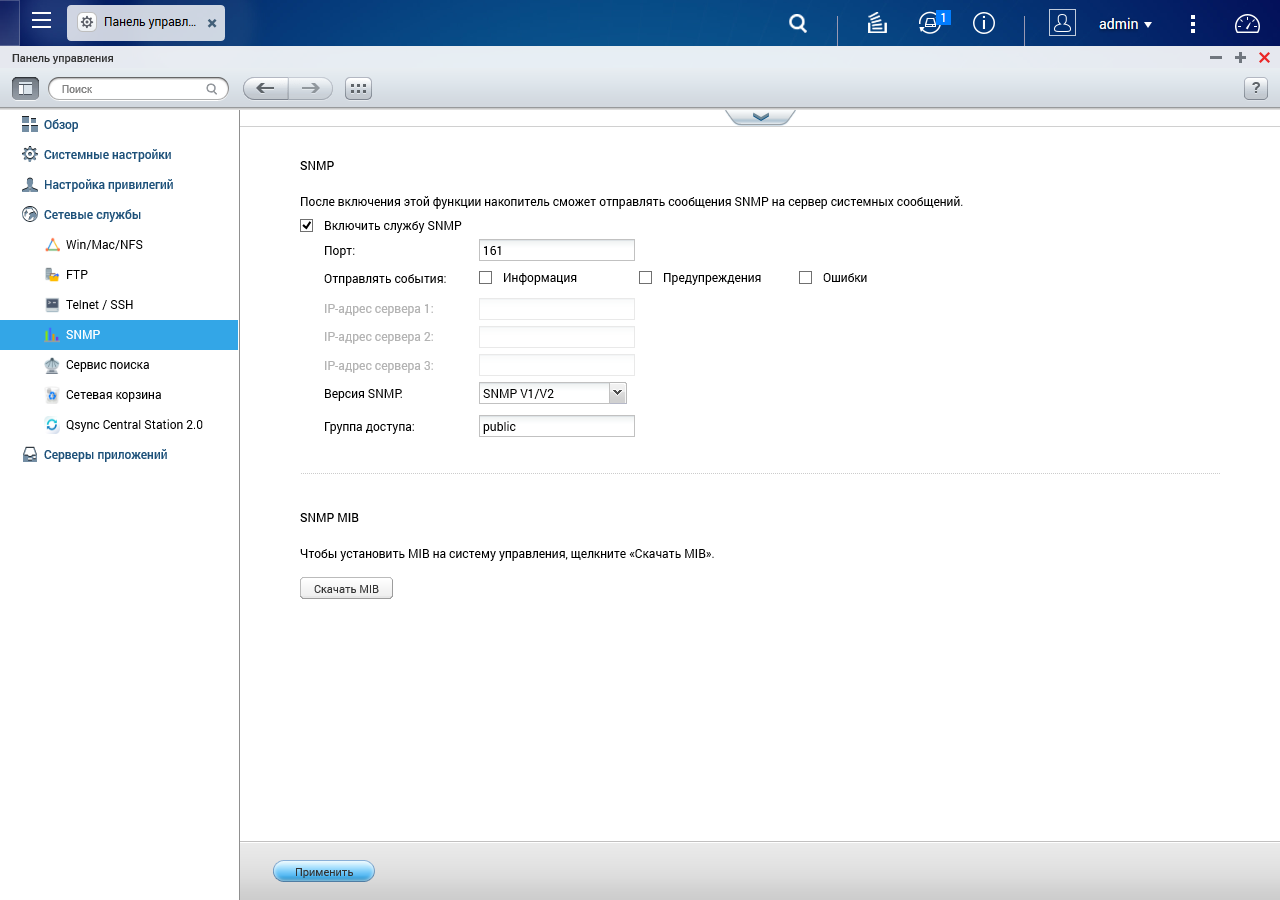

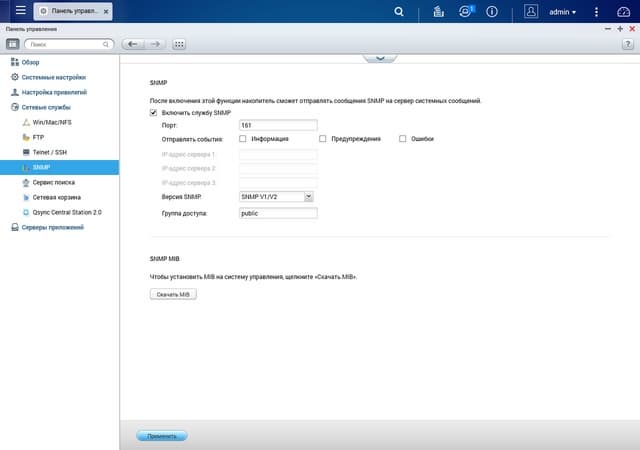

Отметим также поддержку протоколов SNMP для удаленного управления, Telnet/SSH для доступа к консоли операционной системы, UPnP и Bonjour для автоматического нахождения устройства в сети.

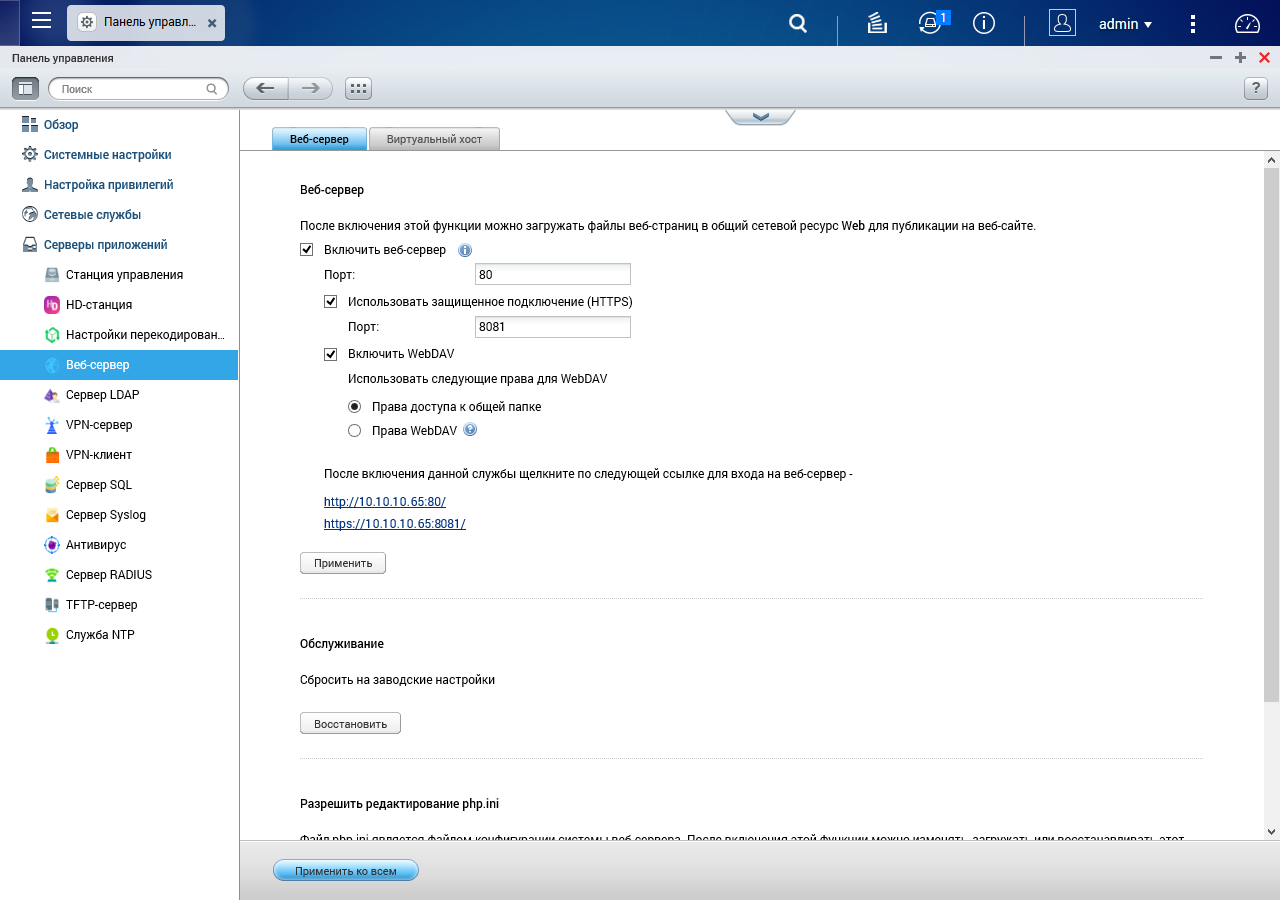

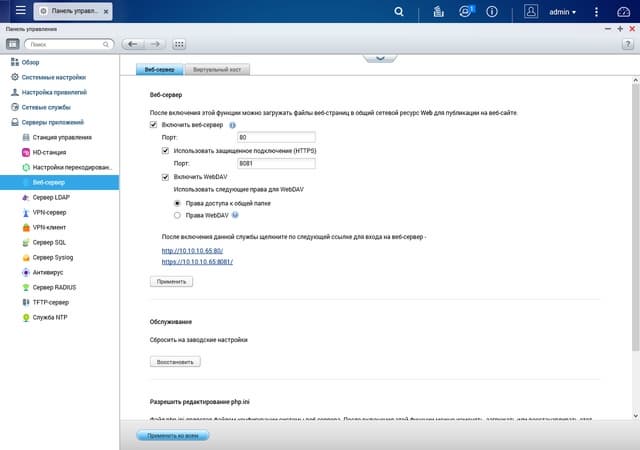

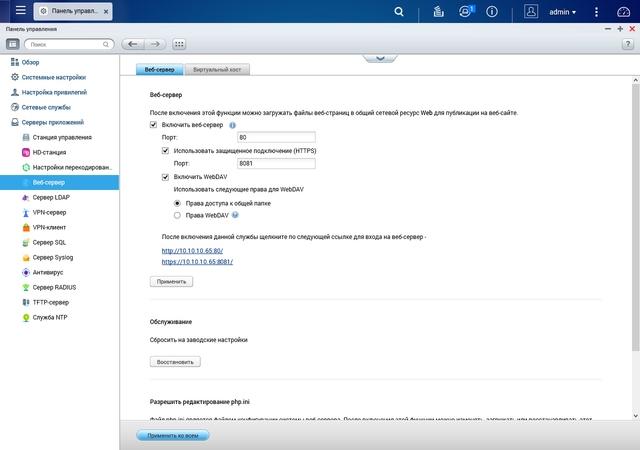

Как мы уже говорили ранее, современные сетевые накопители могут быть использованы и для решения множества дополнительных задач. В разделе «Серверы приложений» можно найти такие сервисы, как Web-сервер, сервер LDAP, сервер RADIUS, сервер Syslog, сервер TFTP, сервер NTP, сервер SQL (MariaDB), сервер и клиент VPN (с поддержкой протоколов PPTP и OpenVPN).

Заметим, что большинство мультимедийных сервисов вынесли в устанавливаемые по необходимости модули. В прошивке остались только настройки для транскодирования мультимедийных файлов, однако они требуют инсталляции соответствующего программного модуля.

Также в базовой прошивке присутствует антивирус (ClamAV) с обновляемой базой сигнатур и возможностью запрограммировать расписание проверки файлов.

Возможности встроенного программного обеспечения

Базовая версия прошивки, кроме описанных выше возможностей настройки, включает в себя и несколько программ, которые будут полезны многим пользователям.

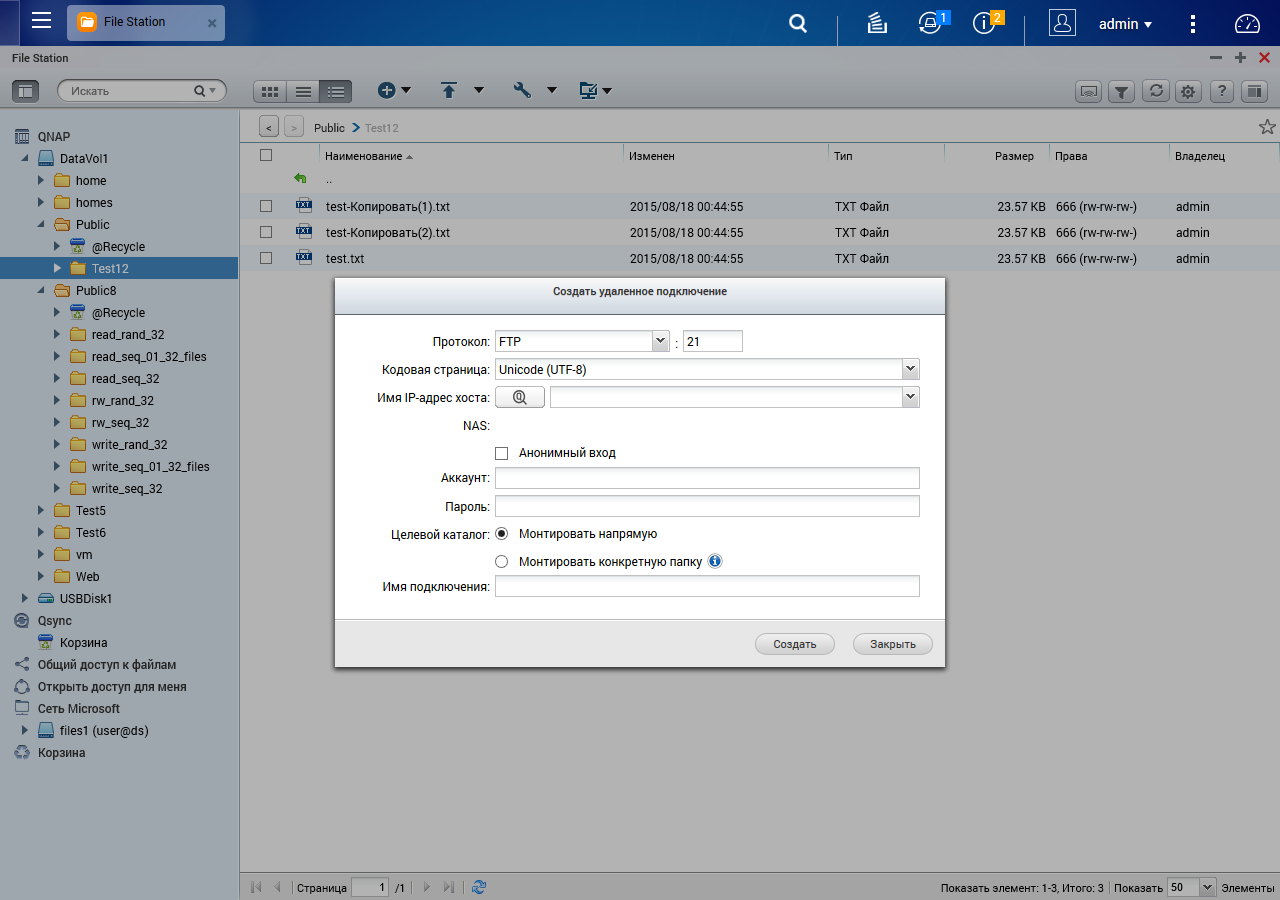

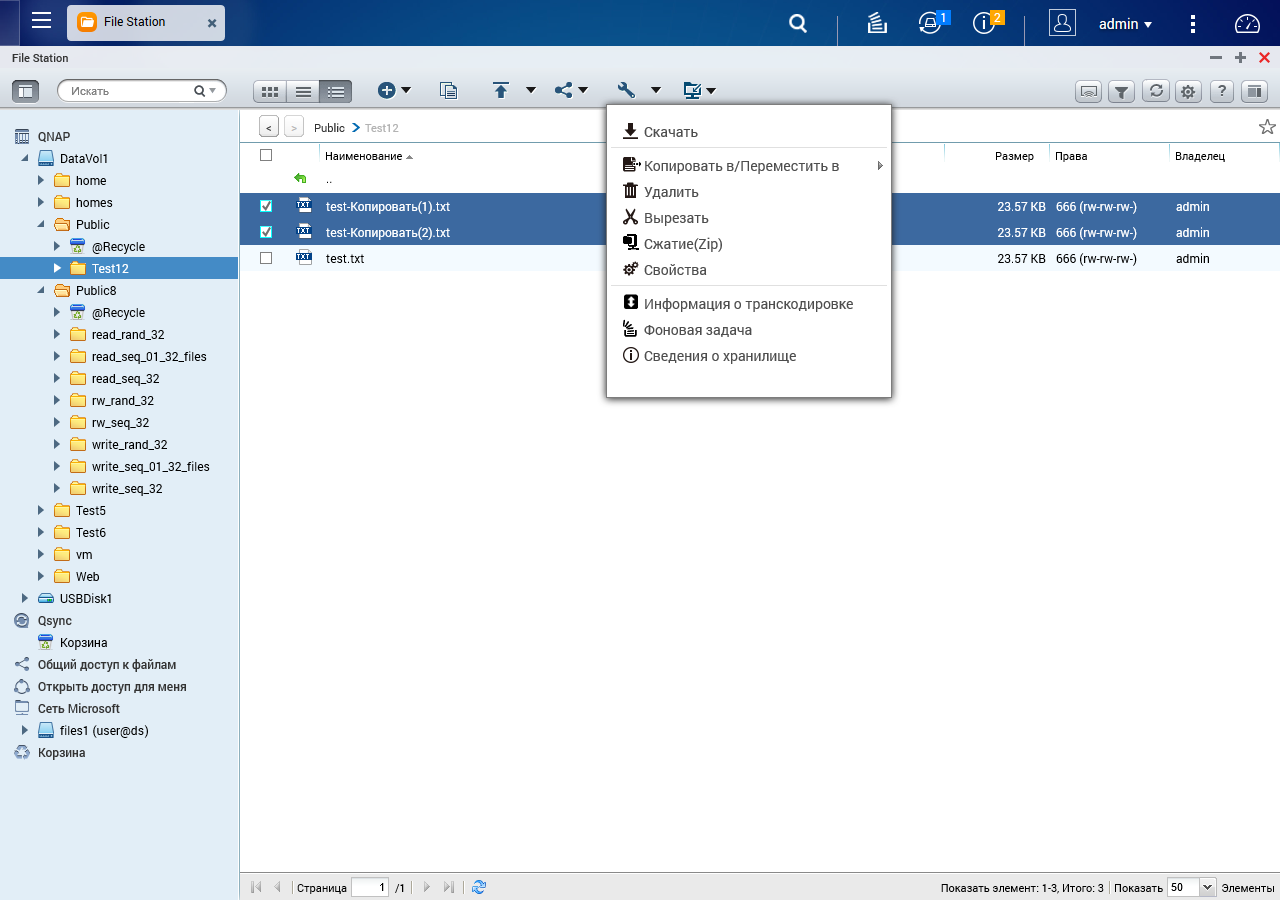

В частности, это File Station — модуль для управления файлами на сетевом накопителе через веб-браузер. Отметим, что доступ к нему можно получить не только через основной интерфейс устройства, но и по прямой ссылке.

Кроме полного набора операций с файлами и папками, здесь есть редактирование прав, возможность предоставления их в общий доступ по коротким ссылкам, установка фильтра, монтирование удаленных и облачных ресурсов для обмена файлами с ними.

Сложно представить себе сетевой накопитель без удаленного доступа, хотя, конечно, это больше относится к домашнему сегменту, а не к бизнесу. Для упрощения конфигурации и работы данного сценария в QNAP используется технология myQNAPcloud. Для ее запуска требуются два шага: создание аккаунта в сервисе и регистрация сетевого накопителя. Отметим, что нужно будет придумать уникальное имя для вашей системы.

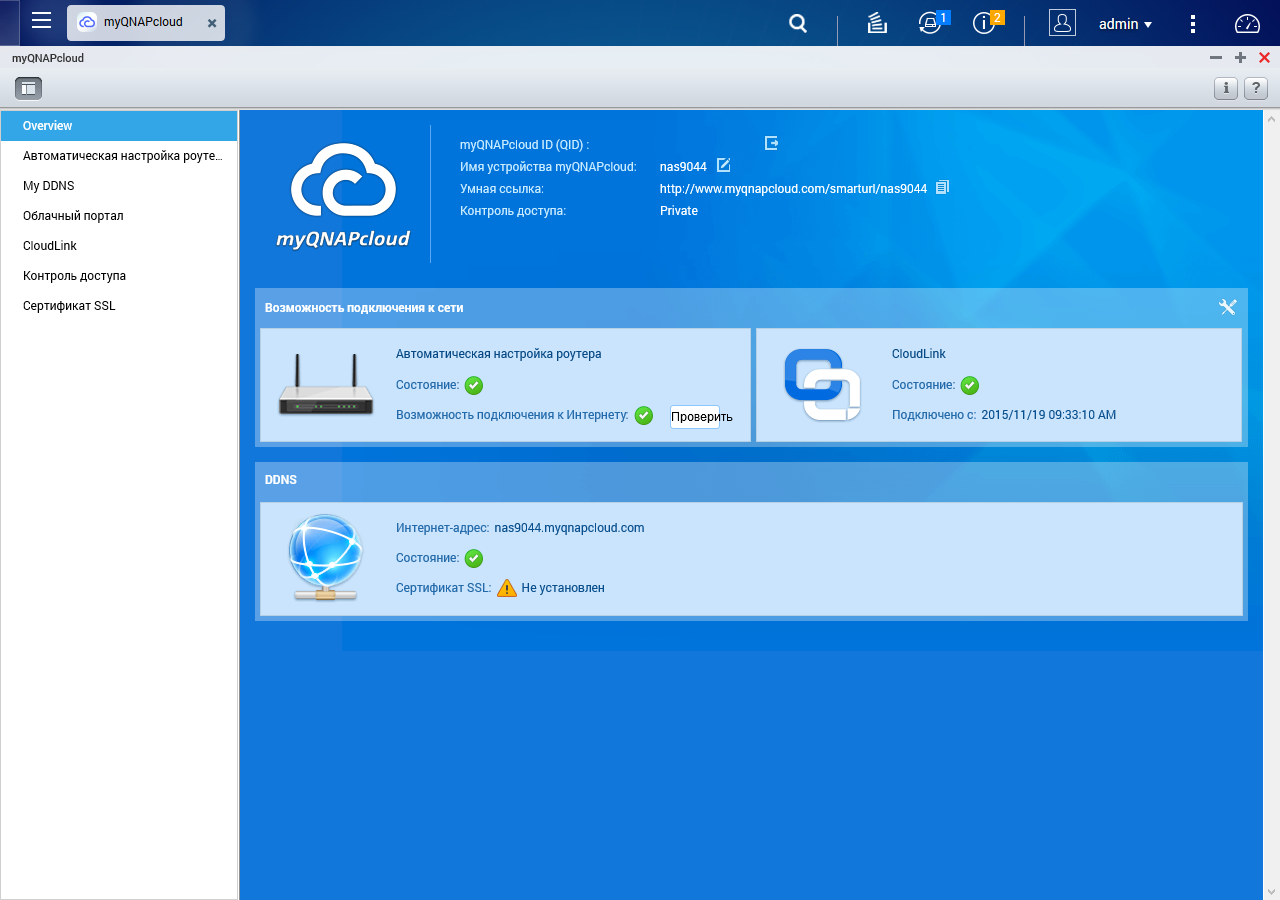

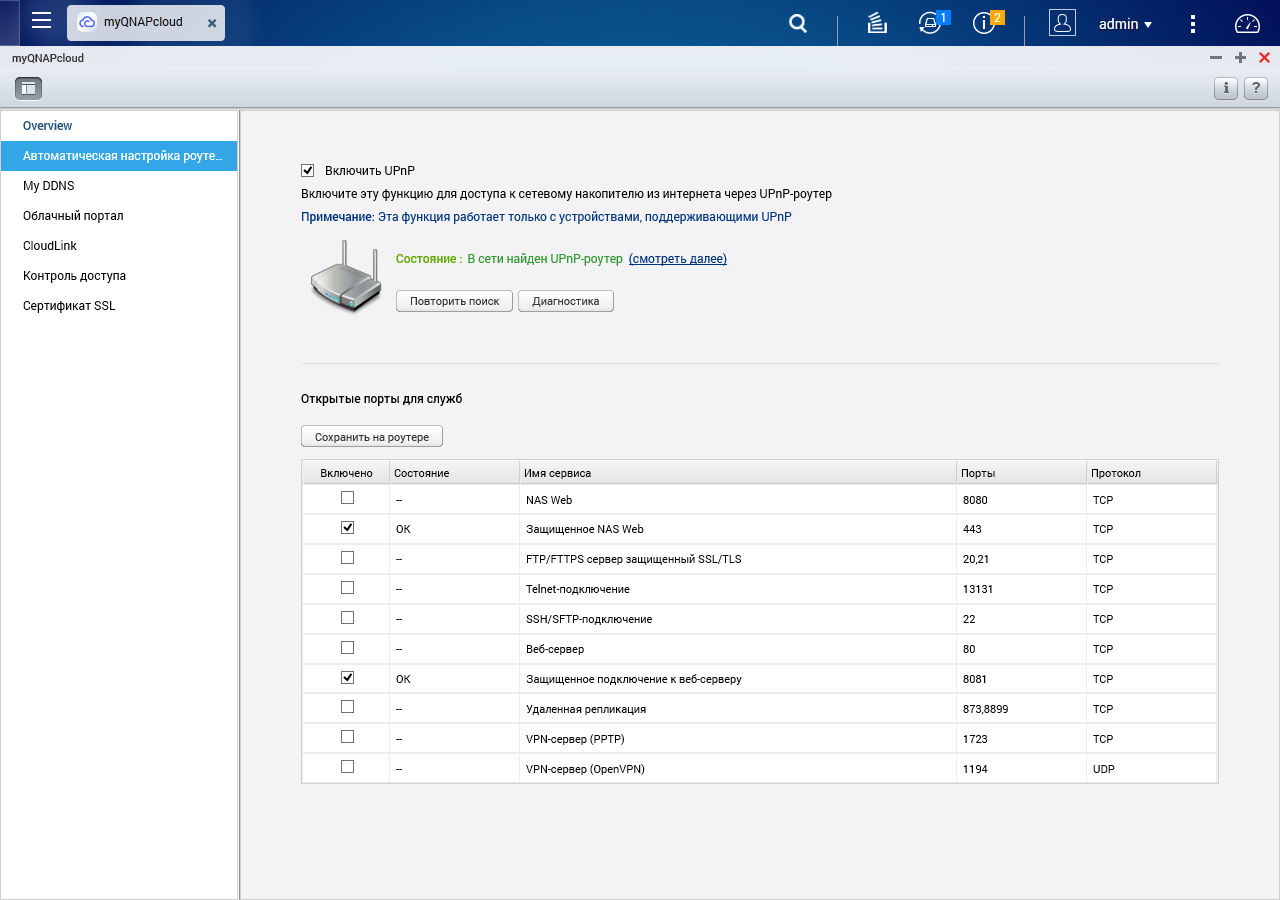

После этого сервис автоматически настраивает роутер для трансляции портов на сетевой накопитель (если он поддерживает UPnP), включает клиент DDNS в домене myqnapcloud.com и публикует указанные сервисы. Отметим, что производитель также предлагает услугу обслуживания официального SSL-сертификата TWCA стоимостью $35 за три года и два месяца.

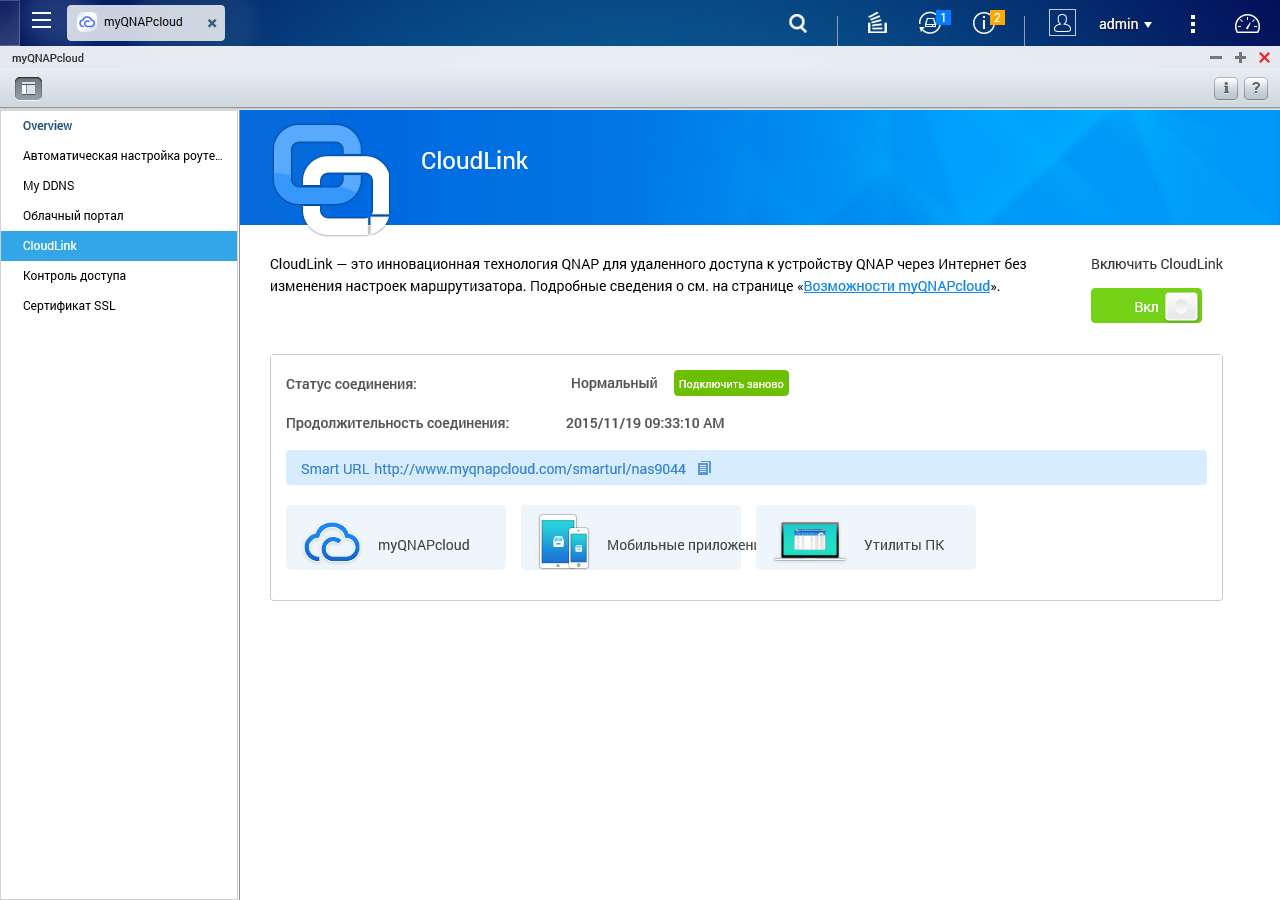

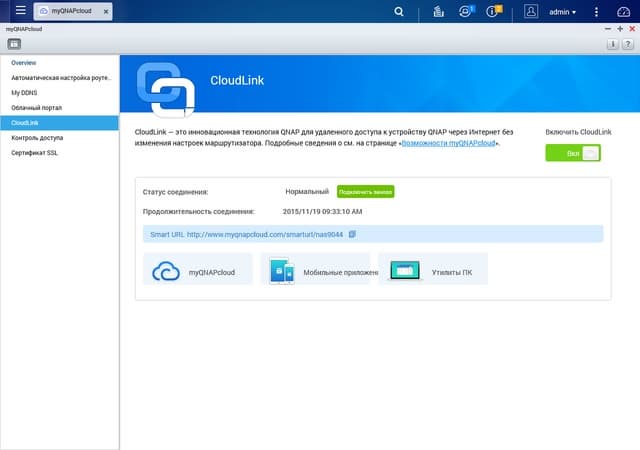

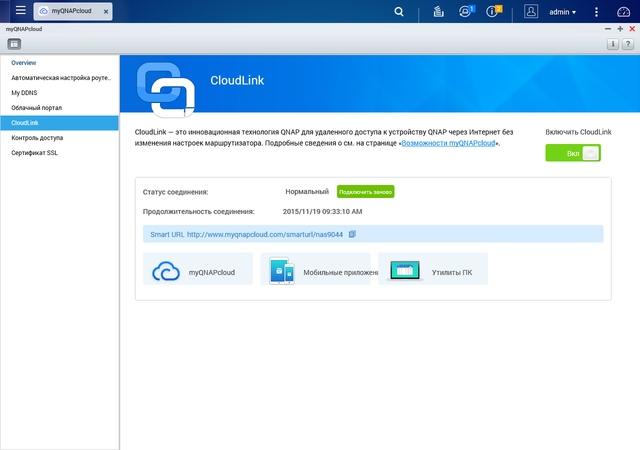

В случае, если сетевой накопитель не имеет возможности работать с перенаправлением портов (например, если на роутере нет публичного IP-адреса), можно воспользоваться службой CloudLink. Ее поддержка встроена, в частности, в мобильные приложения. В этом режиме подключение к устройству производится через прокси-сервера QNAP, и не требуется никаких настроек роутера.

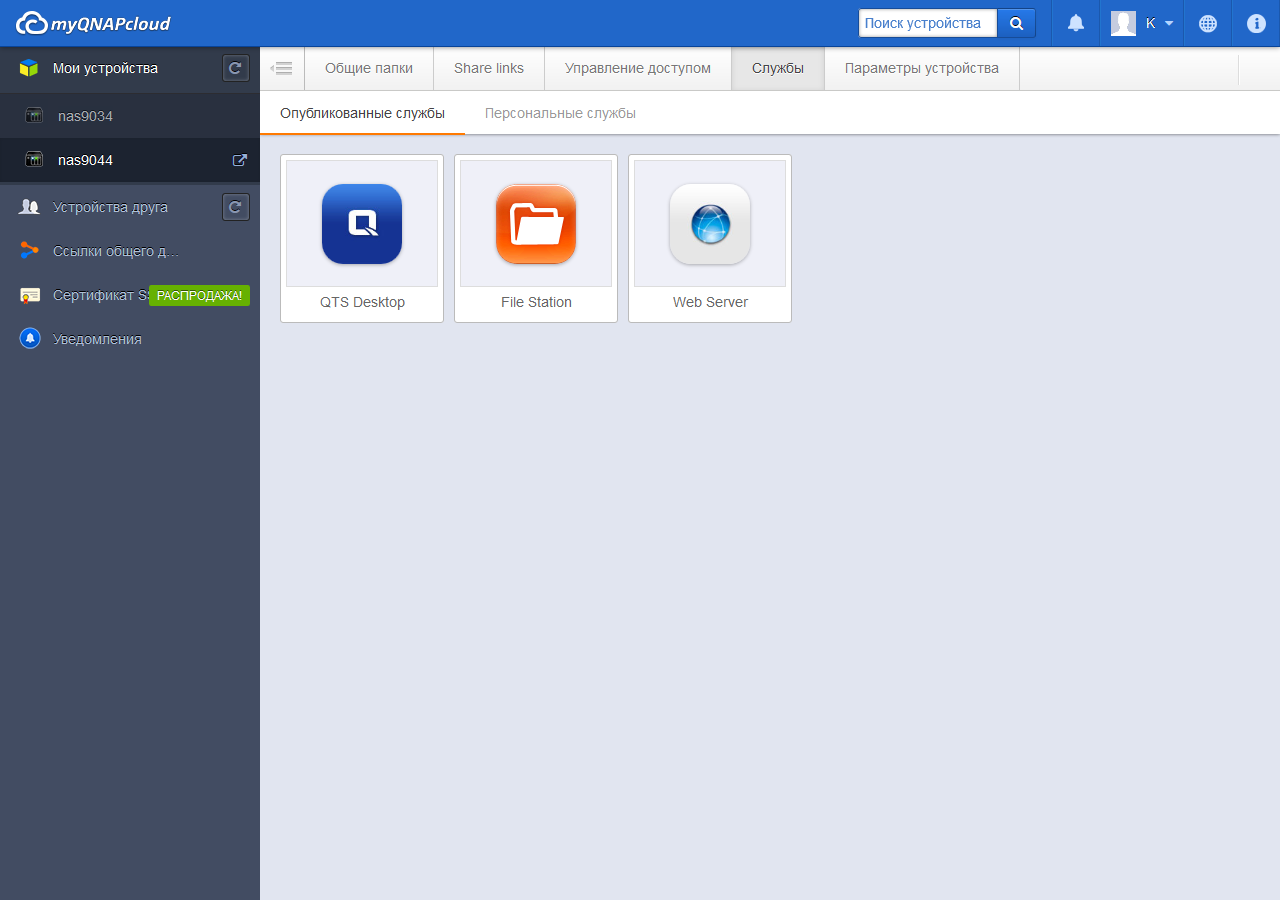

Портал myQNAPcloud позволяет вам проверить состояние всех ваших сетевых накопителей, управлять файлами, обратиться к полной версии веб-интерфейса настройки NAS и опубликованным сервисам. Здесь же реализованы некоторые из функций для обмена файлами и предоставления доступа к своей системе друзьям.

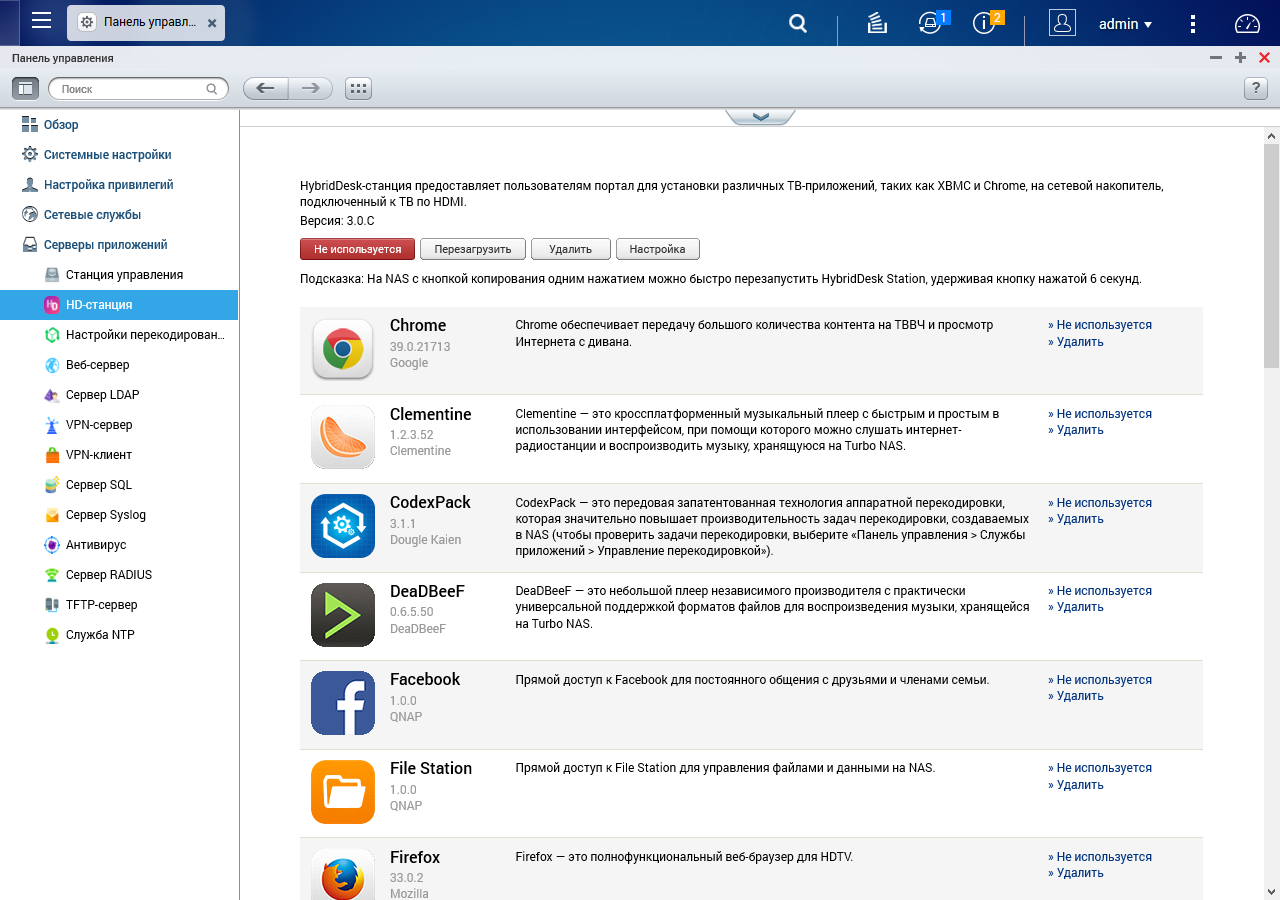

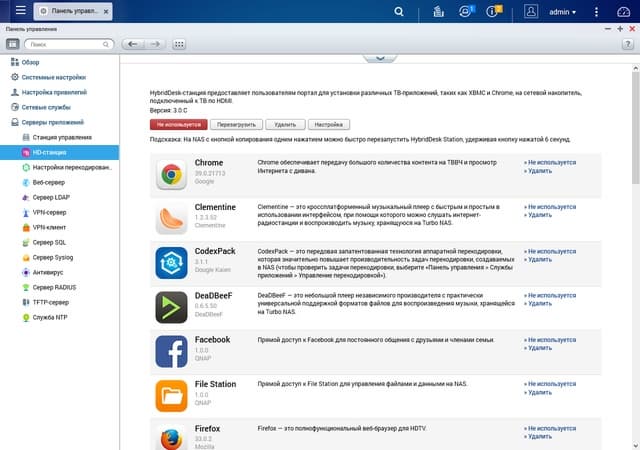

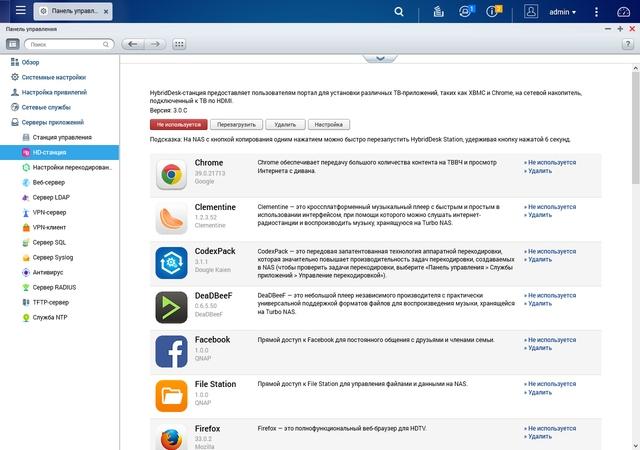

С выходом версии QTS 4.2, обновления получили и многие дополнительные сервисы. В частности, каталог приложений для HD-станции, которая позволяет использовать локальное подключение монитора или телевизора по HDMI и устройств ввода по USB, теперь существенно расширен, хотя, конечно, маловероятно, что эти функции будут использоваться для рассматриваемой в нынешнем материале модели сетевого накопителя. Дело, однако, в том, что производитель использует одинаковые программы для сетевых накопителей разных классов. Так что независимо от модели (конечно при наличии выхода HDMI и соответствующей платформы), вы можете использовать такой набор модулей: браузеры Chrome, FireFox, медиаплееры Clementine, DeaDBeeF, Music Station, Spotify, TuneInRadio, модуль транскодирования видео с участием специальных блоков процессора CodexPack, веб-приложения Facebook, File Station, Surveillance Station, QTS, Photo Station, Video Station, YouTube, HTPC-оболочки KODI, Plex Home Theater, HD Player, игры OpenTTD, Supertux, Wesnoth, программы LibreOffice и Skype.

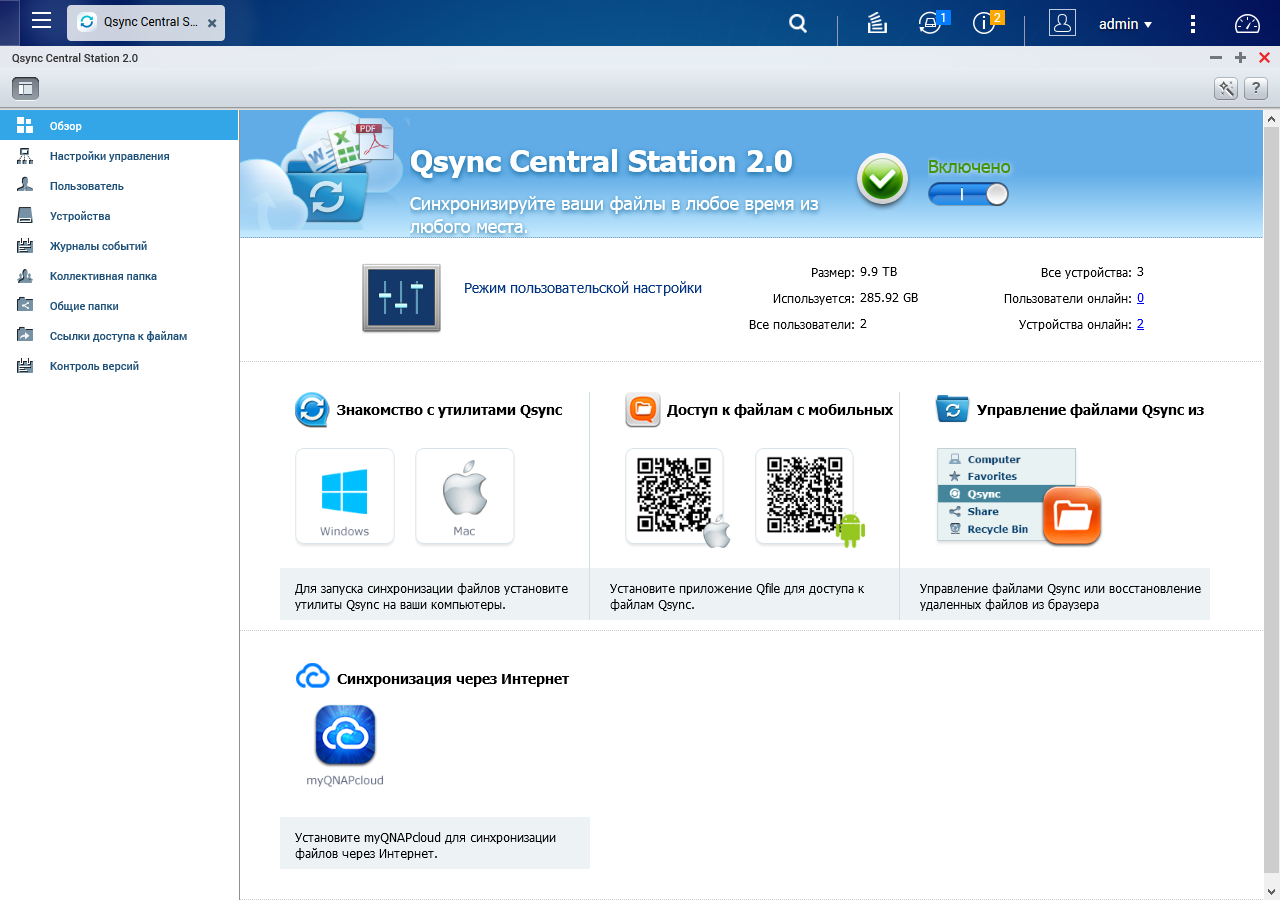

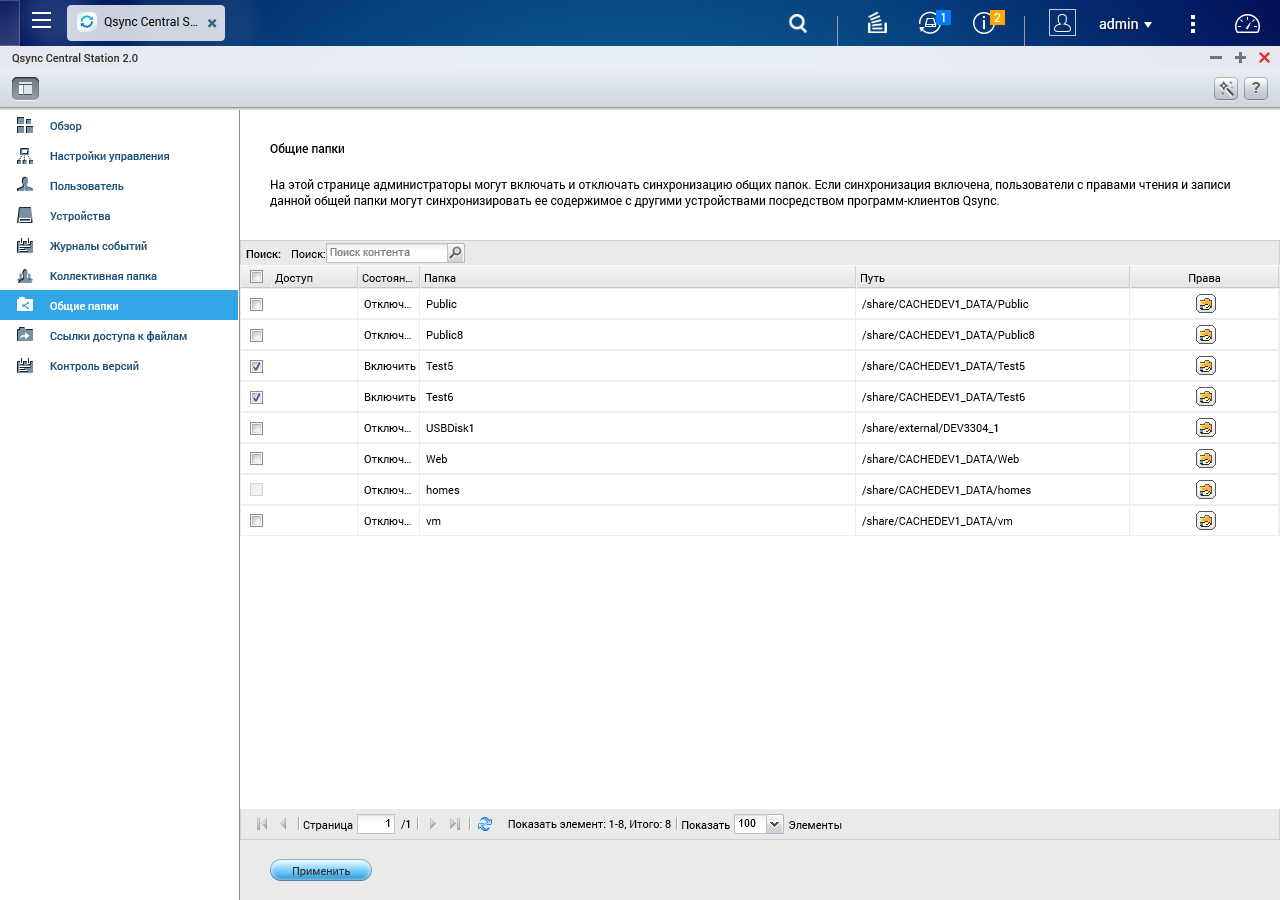

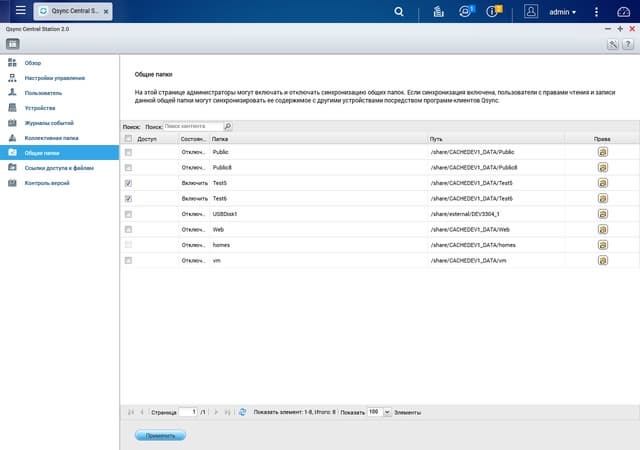

Служба Qsync Central Station обновилась до версии 2.0. Этот сервис позволяет вам синхронизировать выбранные папки сетевого накопителя и компьютеров под управлением Windows и OS X. Ранее он работал только с домашней папкой пользователя, а сейчас может быть использован с любыми общими ресурсами.

Сервис поддерживает хранение нескольких версий файлов, контроль пользователей и устройств, журнал действий и другие функции. Отметим, что для мобильных устройств возможности именно синхронизации нет, а только доступ к файлам из фирменных приложений.

Еще одним встроенным модулем является утилита резервного копирования. Наиболее простым вариантом ее использования является работа с внешними USB-дисками. В настройках каждой задачи можно установить направление копирования, выбрать папки, запрограммировать расписание. Поддерживается и режим синхронизации в реальном времени. На передней панели корпуса устройства есть еще один порт USB и специальная кнопка. Предусмотрено их использование для запускаемой пользователем в ручном режиме операции копирования данных.

Второй сценарий в этом модуле — работа с облачным хранилищем данных Amazon S3. Заметим, что дополнительно устанавливаемые программы обеспечивают взаимодействие и с другими сервисами, о чем мы расскажем позже.

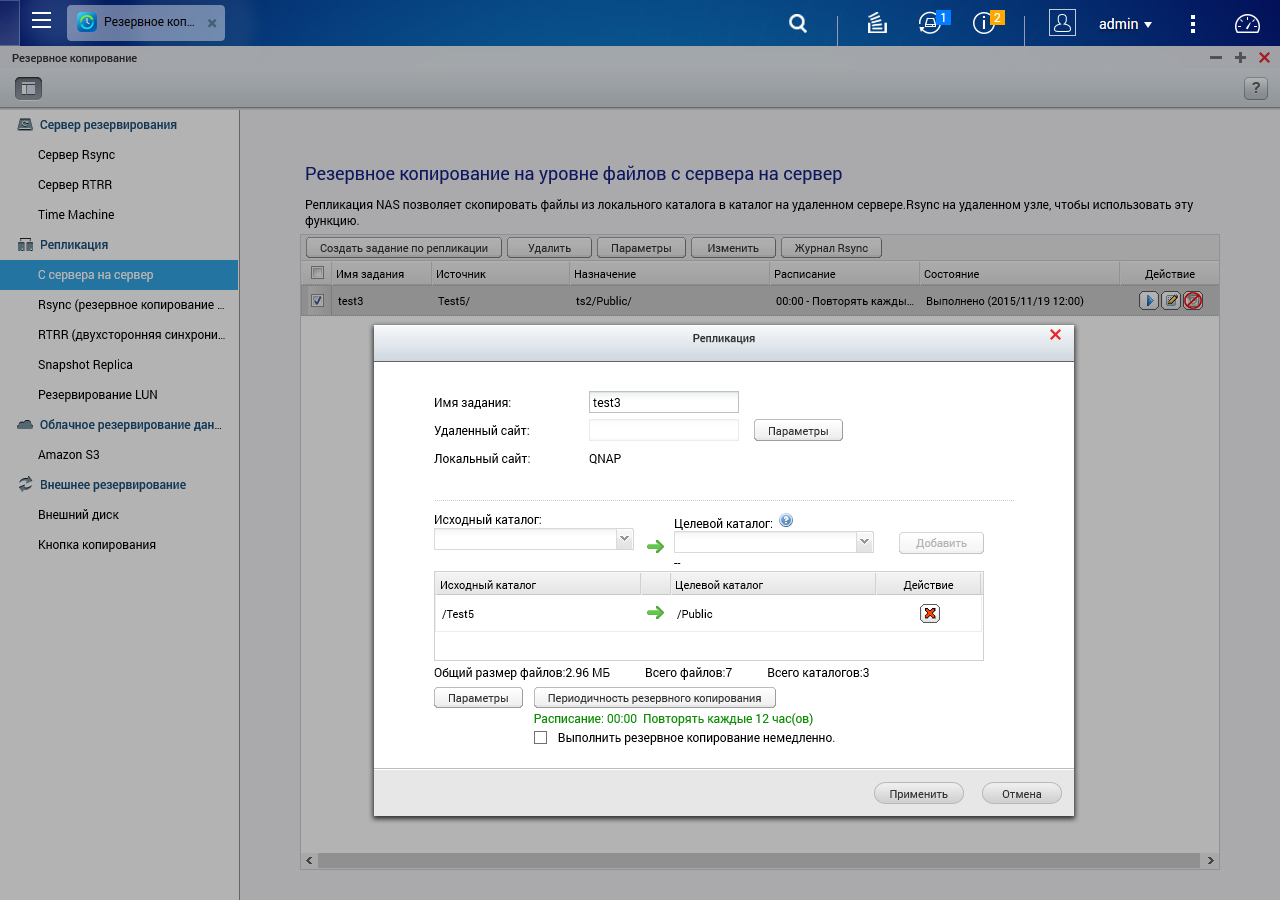

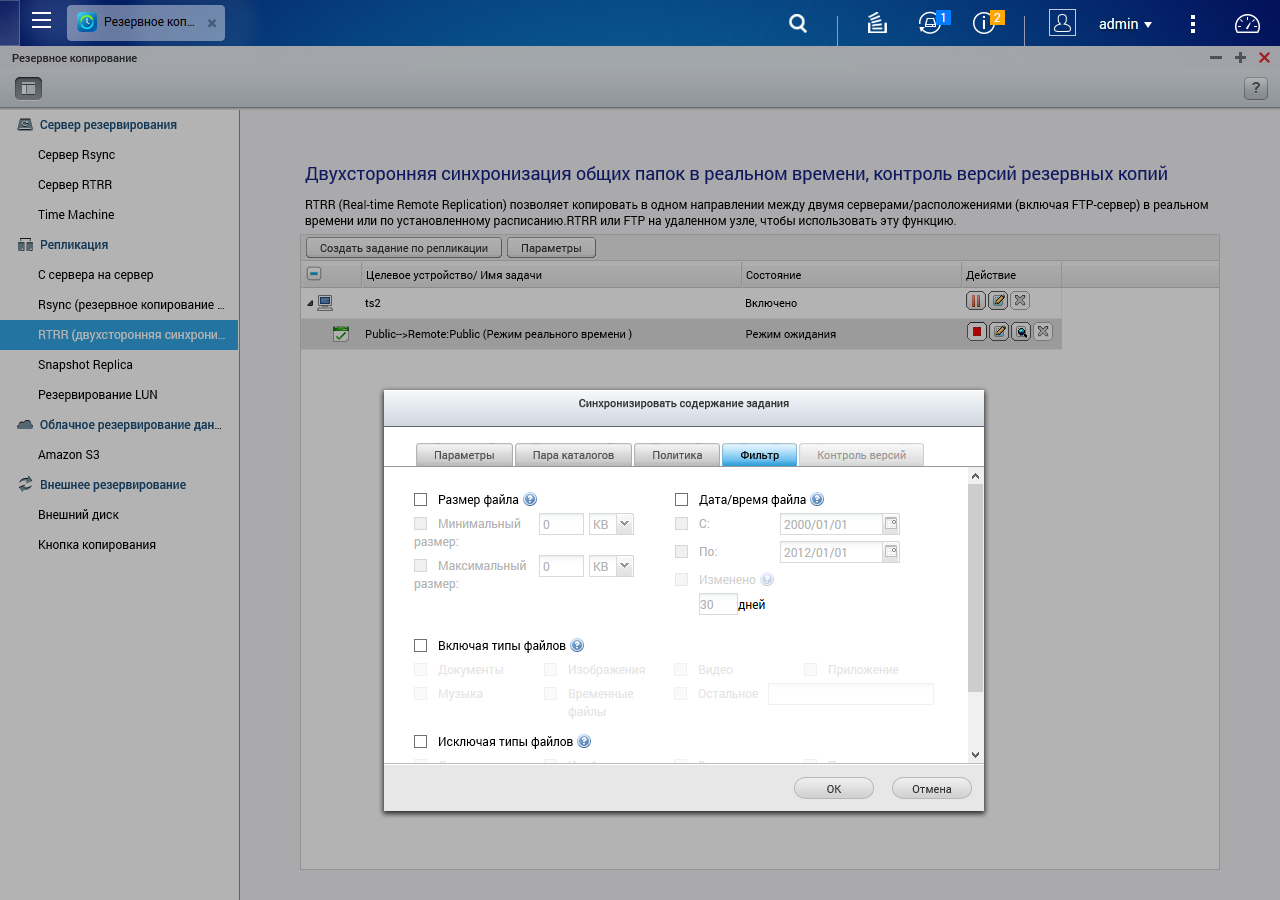

В случае наличия у пользователя нескольких сетевых накопителей, можно настроить их совместную работу в сценарии резервного копирования. Для этого можно задействовать серверы Rsync и RTRR (синхронизации в реальном времени). Для первого из них вы можете запрограммировать несколько заданий по копированию данных с локального устройства на удаленное. При этом также не забыли про установку расписания и таких дополнительных опций как сжатие данных при передаче, копирование прав доступа файлов и ограничение скорости.

RTRR может пригодиться, например, в случае работы нескольких офисов компании с одними и теми же данными. Этот сервис обеспечивает идентичность выбранных папок на двух устройствах. Для снижения нагрузки на сеть, можно использовать режим синхронизации по расписанию, а также ограничить обрабатываемые файлы по типу или другим характеристикам.

На новых сериях высокопроизводительных сетевых накопителей была реализована функция Snapshot Replica, предназначенная для репликации томов (включая LUN) целиком между разными устройствами.

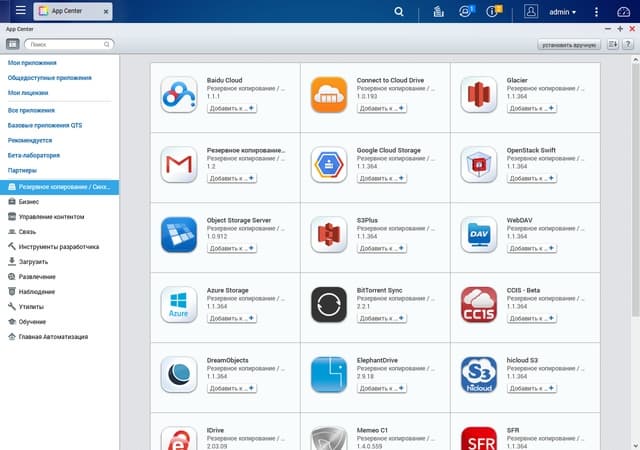

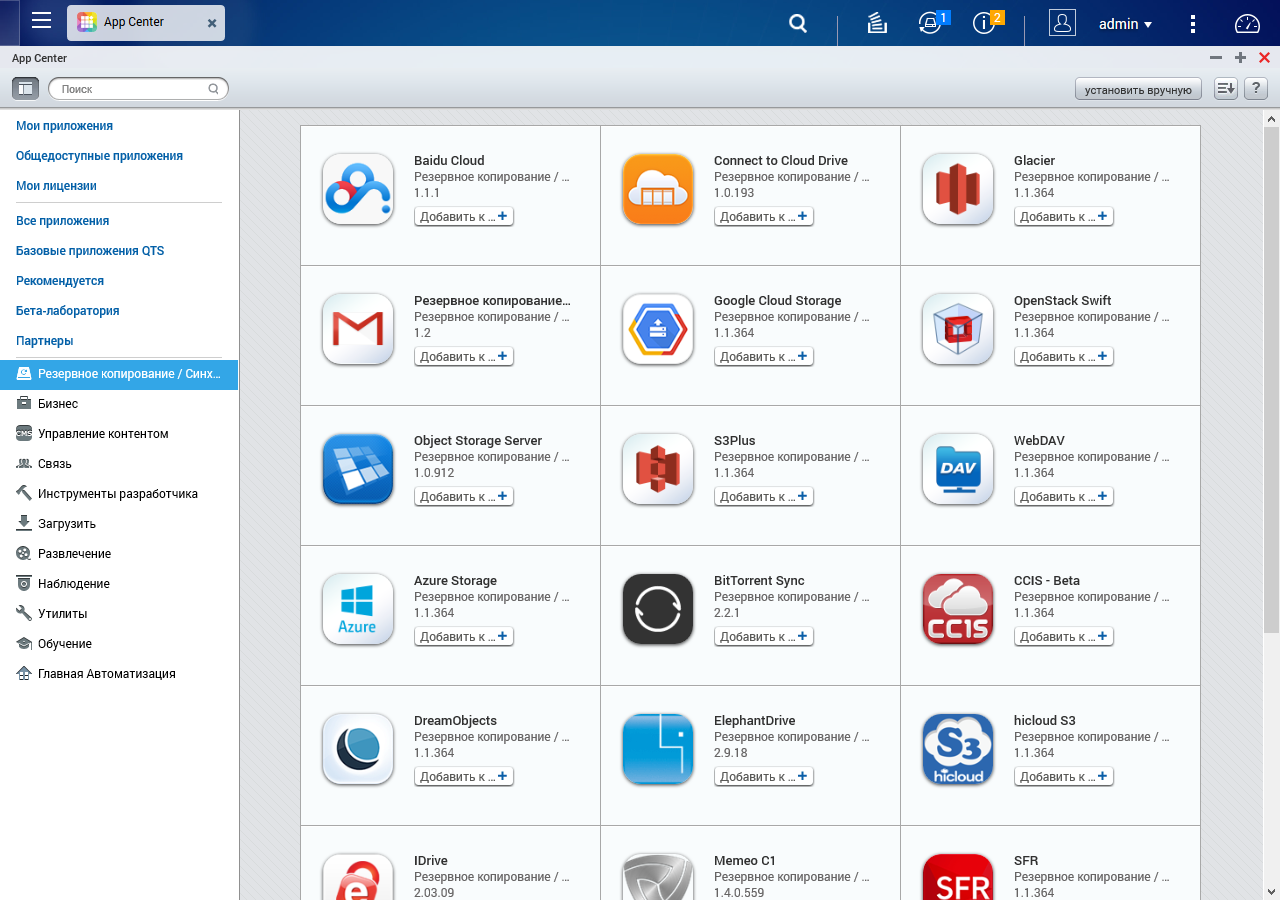

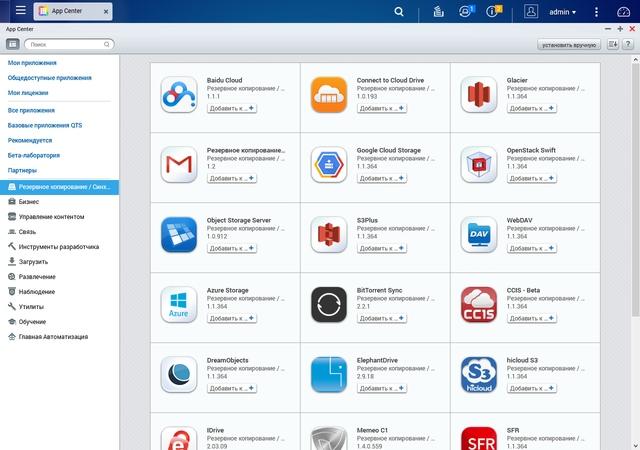

Дополнительные программные модули устанавливаются через пункт App Center. На момент написания статьи в каталоге для рассматриваемого устройства было представлено почти полторы сотни приложений, так что описать все в одной статье невозможно. Впрочем, многие из утилит являются кроссплатформенными и наверняка знакомы нашим читателям. С полным списком можно ознакомиться на сайте производителя.


Во второй части статьи мы рассмотрим реализацию станции виртуализации и проведем тестирование скоростных характеристик устройства.
