Новые топовые barebone-комплекты в линейках Shuttle и Soltek


Движение SFF (Small Form Factor) PC набирает силу, и, что характерно для сообществ достаточно развитых, в нем уже вырисовываются как основной поток, так и одиночные попытки плыть против течения. По невольно сложившейся традиции, мы чередуем обзоры моделей, так сказать, «основной волны» и уникальных изделий. Последним был рассмотрен чрезвычайно прогрессивный для своего времени (а время в столь быстро развивающейся отрасли не бежит даже, а летит) barebone-комплект MSI Mega PC, сегодня на очереди продолжатели своих уже довольно длинных линеек Shuttle XPC и Soltek Qbic. Объединяет эти модели не только схожесть конструкции и ярко выраженная принадлежность к первой из упомянутых групп, но и позиционирование: обе основаны на чипсетах, которые можно без преувеличения назвать самыми производительными под нынешние процессоры Pentium 4. Более того, в противоположность старым поколениям barebone-систем, представляемые сегодня миниатюрные ПК совершенно определенно рассчитаны на разгон, то есть желающие иметь не просто маленький и быстрый, а маленький и очень быстрый компьютер :) должны обратить на нижеследующий материал свое пристальное внимание.

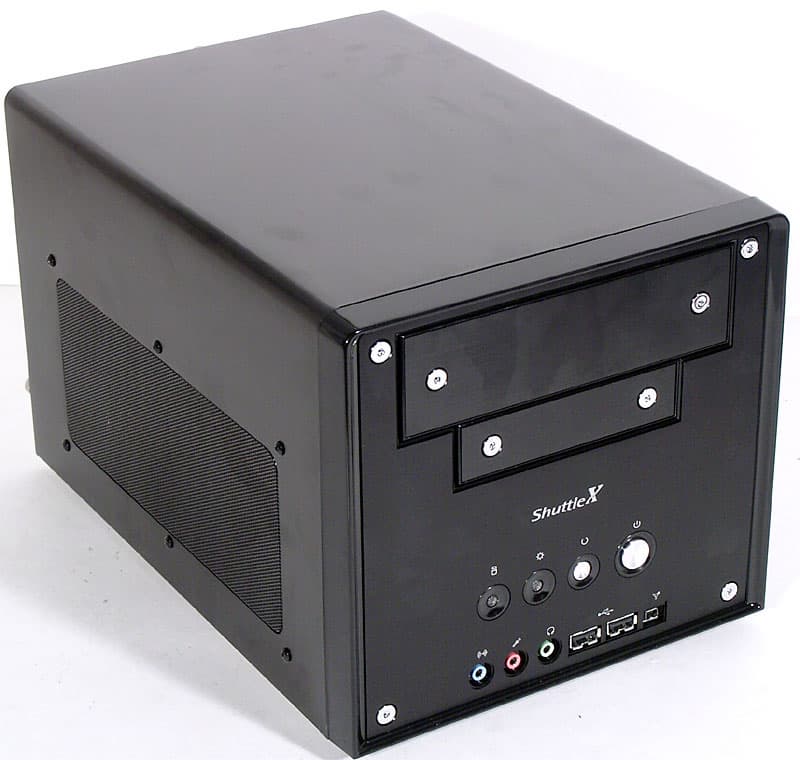

Shuttle XPC SB75G2



О barebone-комплектах Shuttle мы писали не раз, и, честно говоря, наши постоянные читатели найдут очень немного новой информации в сегодняшнем обзоре. Корпус серий G и G2 фактически остается неизменным уже больше года (слегка модифицируется внешность передней панели), система охлаждения уникальна, но опять-таки с ней вы уже могли успеть познакомиться. Конечно — новая плата, новый чипсет, измененный набор разъемов, очередной симпатичный и стильный внешний дизайн. Что ж, пробежимся вкратце по всем пунктам. И первым из них — внешний вид.

Модели радикально черного цвета мы еще не видели, но даже без фотографий понятно, что дизайнеры Shuttle шанс выгодно использовать этот цвет не упустят. Добавим, что корпус сохранил характерные для XPC размеры и алюминиевый состав, только теперь вместо стандартных вентиляционных отверстий (по бокам) применяются стильные мелкоячеистые решетки — получаем просто мечту моддера (очень многие любители сотворить из корпуса своего компьютера шедевр начинают именно с монтирования решеток на стенки). К черному цвету легко (относительно, конечно) подобрать CD/DVD-привод «в тон», вентиляционные решетки достаточно большие для эффективного проветривания и при этом могут с успехом использоваться в качестве смотровых окон, особенно если вы планируете применять внутреннюю подсветку. Словом, лучше один раз увидеть… Пожалуй, единственным маленьким недочетом кажется чересчур, на наш взгляд, тщательное соблюдение компанией стандартов на раскраску разъемов PC — с руководством в руках трудно запутаться в трех аудиоразъемах передней панели, а будь они серебристыми, как и все прочие ее элементы, эффект был бы сильнее.

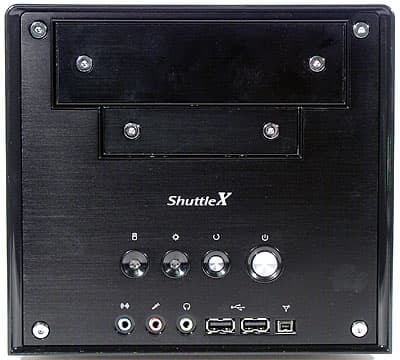

Набор функциональных элементов передней панели является стандартно-расширенным для сегодняшнего дня: кнопки включения питания и перезагрузки, индикаторы активности ПК и дисковой подсистемы, 3 Audio, 2 порта USB (2.0) и один порт mini-FireWire (4-контактный, без питания). Непривычен только состав аудиоразъемов: к линейному выходу (на наушники) и микрофонному входу добавился не S/PDIF-Out, как можно было подумать, а обычный линейный вход. Два внешних отсека (один для 5-дюймовых устройств, другой — для 3-дюймовых) закрыты заглушками в общем стиле.

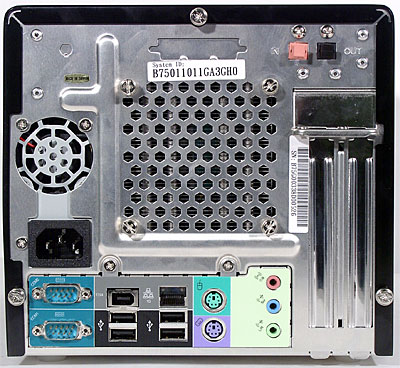

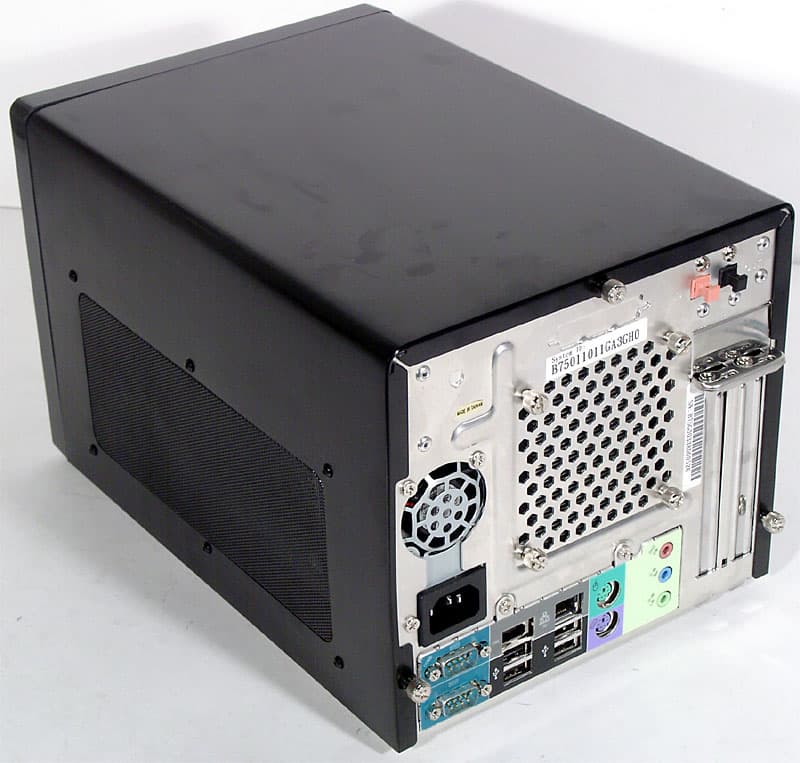

На задней панели у SB75G2 тоже почти все стандартно: 2 порта PS/2, 2 COM, 1 FireWire (нормальный, 6-контактный), 1 LAN, 4 USB (2.0) и 3 Audio. Впрочем, сюрпризы есть и здесь: это даже не расположение оптических портов S/PDIF-In и Out (попробуйте сходу найти их на фотографии), а совершенно поначалу не бросающееся в глаза отсутствие — отсутствие видеовыхода! Всяких моделей мы повидали, но чтоб без интегрированного видео — такого еще не было. Разгадка этого явления, между тем, вполне тривиальна, но выдавать ее мы погодим. Пока же завершим осмотр тыльной стороны barebone-комплекта: отметим вентиляторы — маленький у БП и большой у системы охлаждения процессора I.C.E. (никто ведь не сомневался, что в модели XPC применен кулер именно этой системы?); два выхода для карт расширения и место под вывод параллельного порта — как и у многих других современных SFF PC, в стандартном наборе портов он отсутствует, и даже кабель для его вывода надо покупать отдельно.

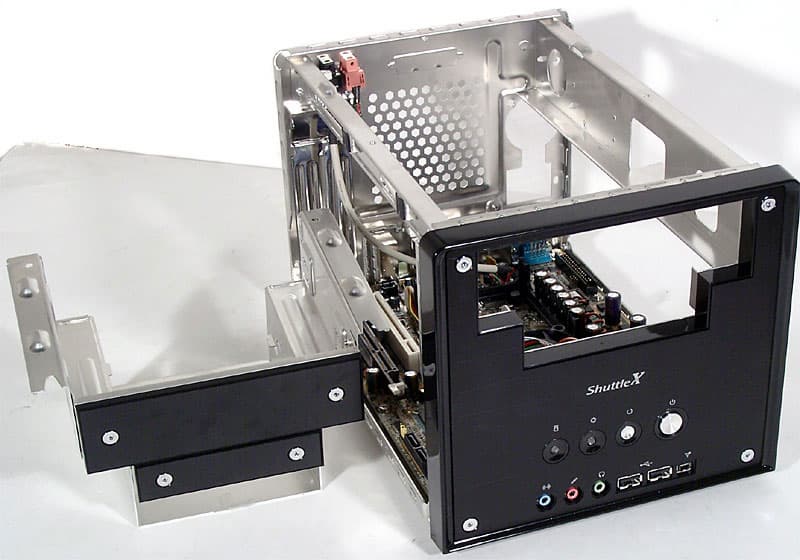

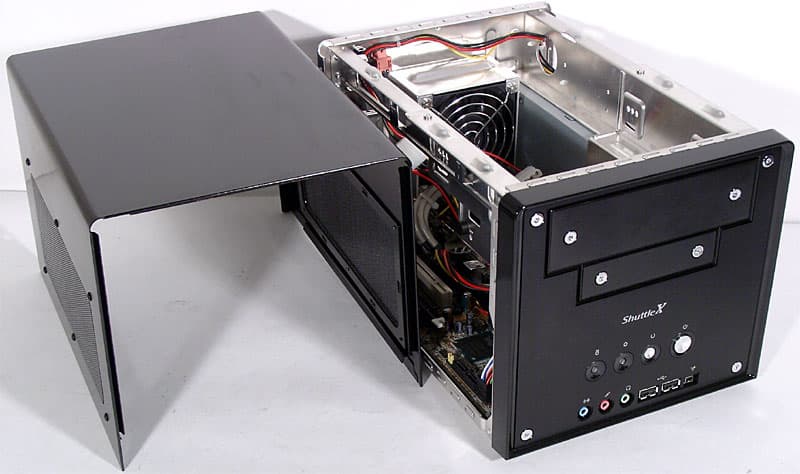

Разбираемых элементов у корпуса Shuttle XPC, по сути, всего два — крышка, для снятия которой надо открутить три барашка сзади, и дисковая корзина, у которой крепежных винтов и вовсе два. Справа (если смотреть со стороны лицевой панели) на стенке установлен блок питания; на заднюю стенку монтируется верхний радиатор системы охлаждения процессора; вдоль левой стенки вытянутся карты расширения.

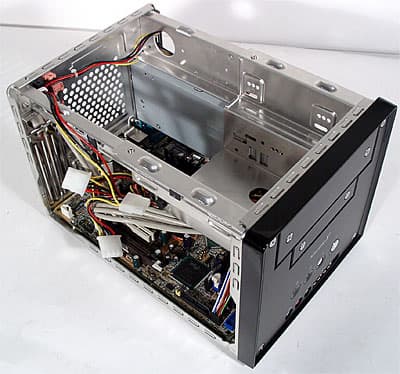

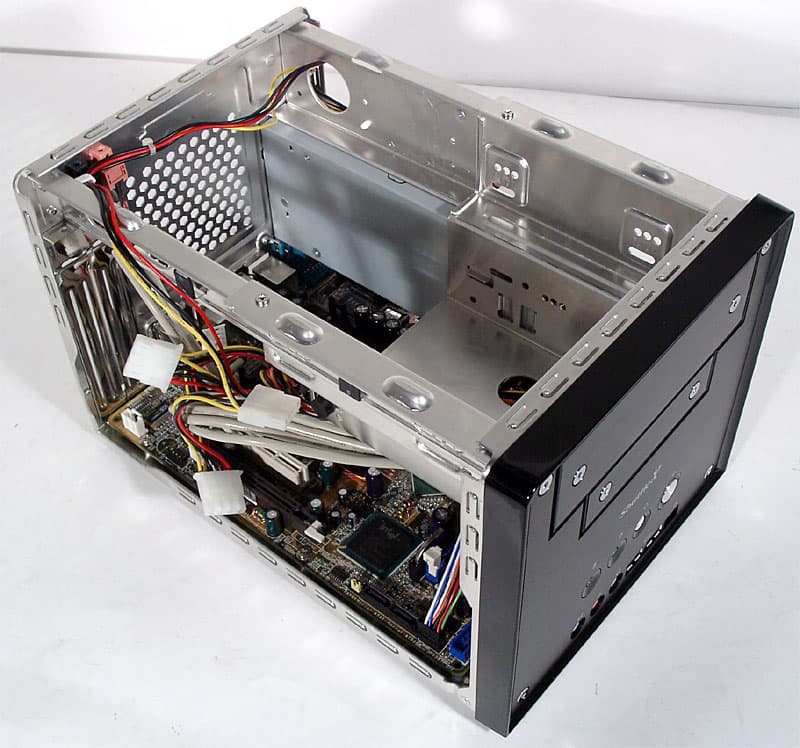

Соответственно, сборка и модернизация компьютера осуществляются довольно просто, в несколько действий, хотя, очевидно, дисковую корзину придется вынимать для доступа к модулям памяти, а карты расширения — удалять при попытке добраться до процессора. «Классическое» сочетание двух отсеков для 3-дюймовых устройств и одного для 5-дюймового позволяет удовлетворить почти любого пользователя: можно установить один CD/DVD-привод, один винчестер и один дисковод/картовод/второй винчестер.

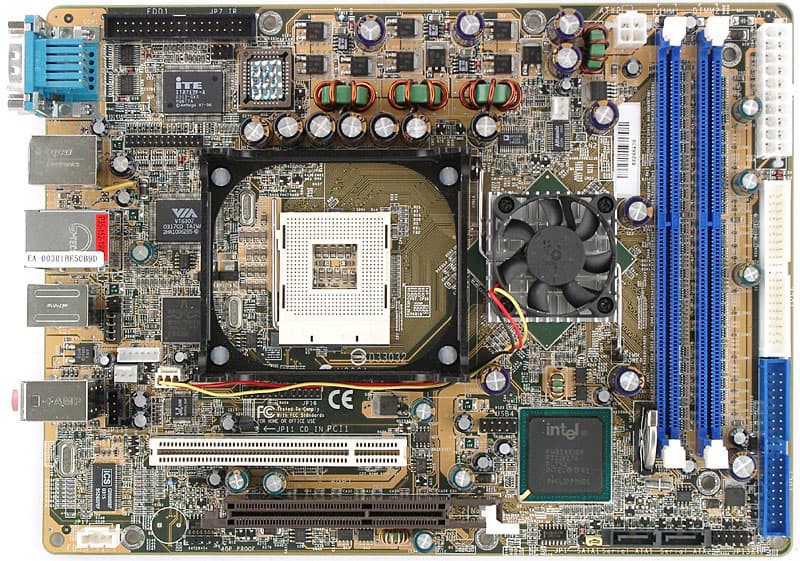

Слот AGP расположен ближе к стенке корпуса, чем слот PCI, так что видеоускоритель с «двухэтажной» системой охлаждения использовать не получится; еще одним недостатком разводки материнской платы является скопление проводов — кабели от разъемов передней панели подключаются на плате в разъем, расположенный ближе к заднему краю, аккурат между процессорным сокетом и слотом PCI.

Впрочем, разводка хромает на всех без исключения миниатюрных платах, применяемых в barebone-комплектах. В данном же случае материнская плата у нас не простая, а топовая: модель Shuttle FB75 основана на чипсетной связке i875P+ICH5R и не только полностью раскрывает функциональный потенциал чипсета, но и дополняет его внешними контроллерами до разумного максимума. В итоге поддерживаются процессоры Intel Pentium 4/Celeron с частотой процессорной шины до 800 МГц (в том числе будущие модели на ядре Prescott), до 2 ГБ (2 модулей) памяти DDR266/333/400 с или без ECC и с возможностью работы в двухканальном режиме, шина AGP 8x (встроенным видео чипсет не обладает, а интегрированной пары у него нет, потому такое необычное сочетание — barebone-система, требующая внешней видеокарты), 2 порта SATA с возможностью организации RAID-массива уровней 0 и 1, 2 канала UATA100 для 4 устройств, 8 портов USB 2.0, 10/100/1000 Мбит/с Gigabit Ethernet (использован контроллер Broadcom BCM5788KFB), 2 порта FireWire (использован контроллер VIA VT6307) и 6-канальный звук (использован AC'97-кодек Realtek ALC650). Также на плате распаяны разъем IrDA, звуковые входы CD-IN и AUX-IN, остающийся незадействованным разъем для подключения еще 2 портов USB, имеется три разъема для подключения вентиляторов, причем один из них занят кулером на северном мосту чипсета, а частота вращения вентилятора, подключаемого к любому из оставшихся, может регулироваться по технологии Smart Fan.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.12Очень хорошо
Уровень шума, дБ (А): -71.6Средне
Динамический диапазон, дБ (А): 71.7Средне
Нелин. искажения, %: 0.013Хорошо
Интермод. искажения, %: 0.097Хорошо
Взаимопроникновение каналов, дБ: -71.3Хорошо

Общая оценка: Хорошо (подробнее).

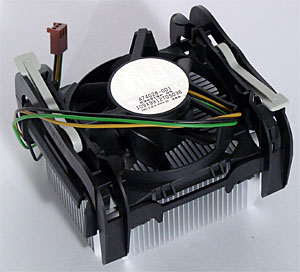

Возвращаясь к важной особенности Shuttle SB75G2 — максимальной производительности, в жертву которой принесено наличие интегрированной графики, — заглянем в перечень настроек BIOS, отвечающих за разгон. BIOS Setup позволяет менять основные тайминги памяти и выставлять частоту ее работы, частота FSB может быть увеличена до 355 МГц с шагом 1 МГц при фиксации частот AGP/PCI на стандартных или повышенных значениях, а при необходимости вы можете менять напряжение на процессоре (от 0,8250 до 1,5875 В с шагом 0,0125 В) и повышать напряжение на памяти (2,65, 2,7, 2,75 В) и AGP (1,55, 1,60, 1,65 В). Кстати, в случае переразгона сброс CMOS выполнить довольно просто, так как соответствующая перемычка находится на самом краю материнской платы и легко доступна сразу после снятия крышки корпуса.

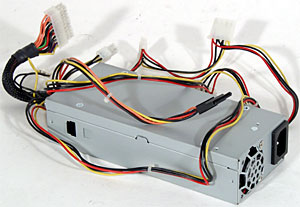

Справиться с разогнанной системой призваны 220-ваттный блок питания без явных опознавательных знаков, но не производящий впечатления «типичного noname» (в нем применен вентилятор от известной компании ADDA, а среди прочих возможностей — один «хвост» питания для SATA-винчестера) и процессорный кулер I.C.E.

Еще раз отсылаем тех из вас, кто впервые видит такое чудо, к нашим прошлым статьям по barebone-комплектам Shuttle, а здесь кратко констатируем, что работа кулера основана на принципе тепловых трубок, эффективно отводящих тепло от радиатора с медной подложкой на процессоре к верхнему радиатору, который крепится на задней стенке корпуса и охлаждается воздухом, выдуваемым сквозь него наружу мощным 80-миллиметровым вентилятором от Sunon (тоже звучное имя). Максимальная скорость вращения крыльчатки кулера составляет около 3500 об/мин, что создавало бы весьма приличный шум, но, к счастью, в BIOS реализовано интеллектуальное управление этим параметром, так что до максимума скорость поднимается лишь при температуре процессора в 80°C (этот предел задан жестко, изменить его нельзя). Забегая вперед, скажем, что довести процессор до такого состояния нам не удалось. Для меньших же температур в BIOS Setup задается режим работы вентилятора: можно [опосредованно] указать минимальную частоту вращения и зафиксировать температурную отметку, по достижении которой частота чуть увеличивается (но еще не до максимума). В нашем случае вентилятор всегда вращался на 2250 об/мин.

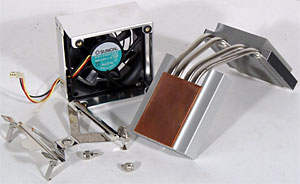

Измерения температурного режима компонентов системы подтвердили характерную для использования кулера I.C.E. картину — процессор охлаждается просто отлично, а вот материнская плата остается местами довольно горяча, особенно у полевых транзисторов в цепи стабилизатора процессорного питания. В данном случае, правда, у материнской платы тоже есть свой охладитель — маленький вентилятор на радиаторе северного моста чипсета, вращающийся со скоростью ~4900 об/мин. Ну а винчестеру, даже весьма быстрому, вроде использованного нами WD Raptor, в этом barebone-комплекте перегрев не грозит, во всяком случае, пока к нему не прижимается сверху второй такой же экземпляр.

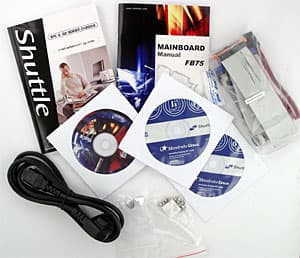

О комплектации Shuttle SB75G2 мы до сих пор ничего не сказали, и по этому факту можно догадаться, что ничего интересного в ней нет — вполне стандартный набор, никак не соответствующий статусу топового продукта (от комплекта большинства моделей среднебюджетного уровня он отличается разве что действительно уникальным кулером). Ну, раз уж заговорили, то упомянем про наличие, среди прочего, дистрибутива Mandrake Linux (вроде бы прошли времена бума, когда почти с каждой материнской платой поставлялся какой-нибудь Linux-дистрибутив, но тут, по крайней мере, хоть не экзотическая сборка). И конечно, не следует забывать, что Shuttle, как пионер жанра SFF PC, предлагает широчайший выбор дополнительных аксессуаров, позволяющих не только расширять функциональность системы, но и модернизировать внешний вид миниатюрного компьютера.

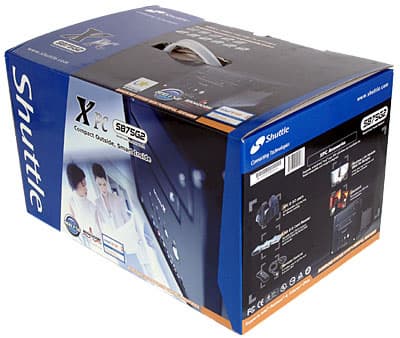

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, процессорный кулер с термопастой, CD, руководства, 2 шлейфа ATA66 (один из них «узкий»), 1 шлейф SATA, 1 шлейф для дисковода, кабель питания, крепежные винты
  • Формат корпуса: «кубик»
  • Размеры корпуса (ШxГxВ): 200x300x185 мм
  • Отсеки: 1 внутренний и 1 внешний 3,5", 1 внешний 5,25"
  • БП: Noname (Achme?), 220 Вт
  • Плата, чипсет: Shuttle FB75, Intel 875P
  • Видео: встроенная графика отсутствует
  • Аудио: AC'97-кодек ALC650
  • Сеть: 10/100/1000 Мбит/с Gigabit Ethernet, Broadcom BCM5788KFB
  • Слоты расширения: 1 AGP и 1 PCI (для полноразмерных карт)
  • Разъемы на передней панели: 3 Audio (линейный вход, микрофонный вход, выход на наушники), 2 USB (2.0), 1 mini-FireWire (4-контактный)
  • Разъемы на задней панели: 2 PS/2, 2 COM, 4 USB (2.0), 1 FireWire, 1 LAN, 3 Audio, S/PDIF-In/Out (TosLink)
  • Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, делители для AGP/PCI, напряжение процессора, памяти и AGP

Soltek Qbic EQ3401A

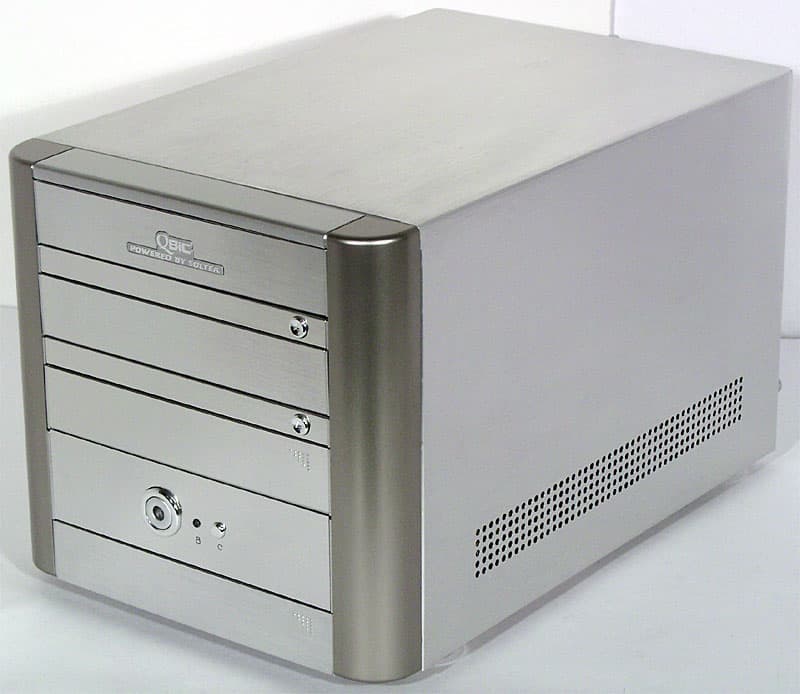

Внешний вид этого комплекта сразу же вызывает из памяти воспоминания о предыдущих рассмотренных нами моделях barebone-систем Soltek: EQ3000M и EQ3701M. Действительно, ничего нового в конструкции не появилось, использован тот же самый алюминиевый корпус (аналог Shuttle G2), только на этот раз для передней панели применяется другая накладка — алюминиевая. Тут, наверное, самое время напомнить, что первая цифра в названии моделей Soltek обозначает количество внешних отсеков под дисковые накопители (плюс один внутренний 3-дюймовый), а последняя буква — тип накладки: «W» — матово-белый пластик (для EQ3401 такой вариант не предусмотрен), «M» — зеркальный пластик, а теперь еще добавилась «A» — алюминиевая поверхность. Несмотря на наличие двух 5-дюймовых внешних отсеков (что является фирменной чертой серии Qbic, выделяя ее из группы клонов Shuttle XPC), корпус отнюдь не выглядит большим, да, в общем-то, и по габаритам он едва превосходит уже рассмотренную выше модель: 215x330x200 мм против 200x300x185 мм (ШxГxВ).

Одновременно с введением нового типа передней панели поменялась и функциональность накладки: теперь все внешние отсеки и разъемы прикрыты крышками. Крышки на 5-дюймовых отсеках подпружинены, так что распахиваются при выдвижении лотка CD/DVD-привода и автоматически закрываются после загрузки диска. Следует иметь в виду, что некоторые лотки с очень нестандартным передним краем могут блокировать крышку и не давать ей распахнуться — в таком случае надо либо снять заглушку с переднего края лотка, либо отказаться от использования этой модели привода. Аналогично, если кнопка выдвижения лотка на приводе находится в нестандартном месте, то механический передатчик нажатия соответствующей кнопки на передней панели barebone-комплекта не сработает — рекомендации тут очевидны.

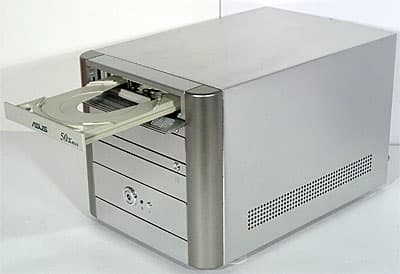

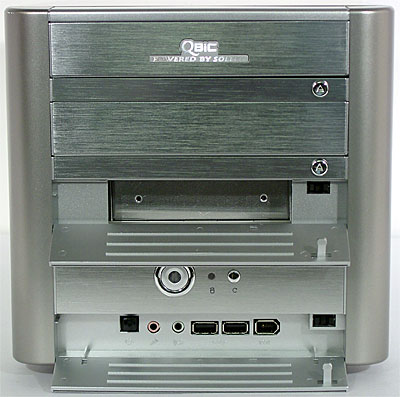

Разумеется, крышка на трехдюймовом внешнем отсеке и крышка для группы разъемов передней панели открываются вручную. Набор этих разъемов достаточно привычен: оптический выход S/PDIF, микрофонный вход и выход на наушники, 2 порта USB (2.0) и один FireWire. Все эти разъемы (кроме S/PDIF-Out) продублированы на задней панели комплекта, что является оптимальным вариантом, позволяя пользователю выбирать между удобством подключения и внешним видом системы. О внешнем виде EQ3401A мы предоставляем вам судить самостоятельно, по фотографиям, но не можем не отметить, что комплект не только хорошо выглядит после извлечения из коробки, но и удобен в эксплуатации: в отличие от пластиковых панелей, алюминий трудно испачкать или поцарапать, а серебристые кнопки (включения и перезагрузки системы) с ним тоже отлично гармонируют.

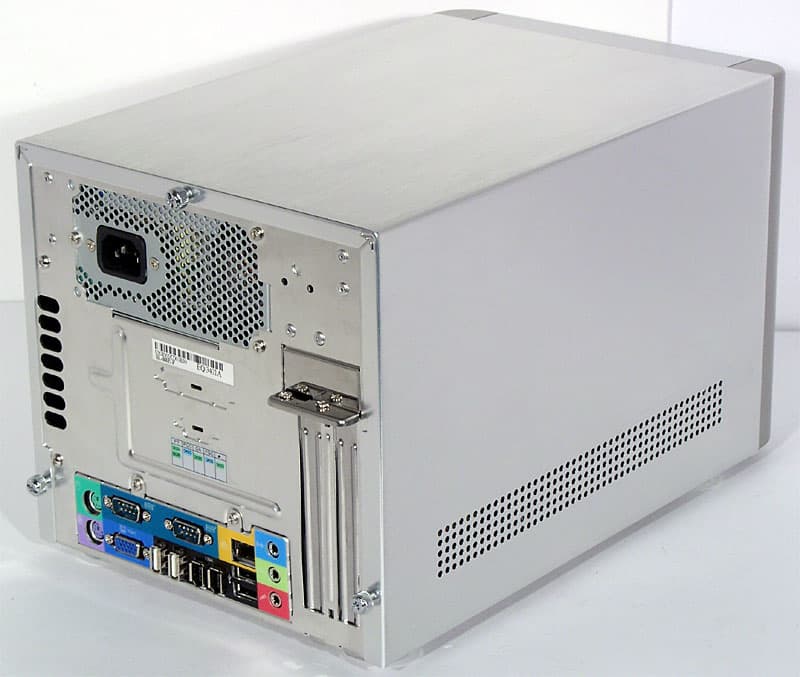

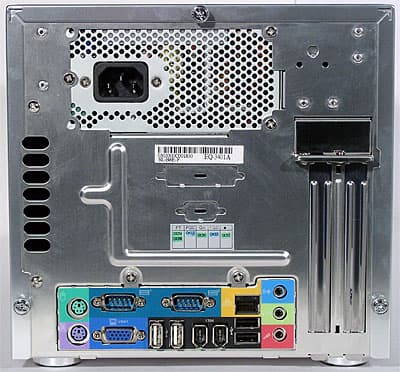

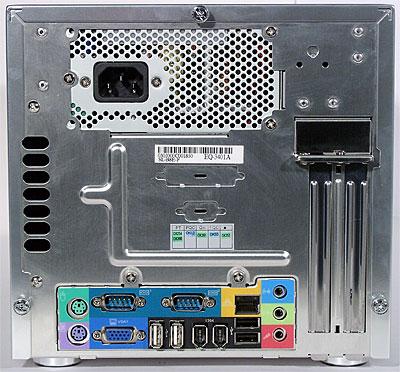

На задней панели, вид которой традиционен для barebone-систем Shuttle/Soltek, выделяется только узкий ряд непривычных вентиляционных отверстий слева — их назначение станет ясно позднее. Пока же о привычном: в наличии PS/2-порты для клавиатуры и мыши, 2 COM-порта (зато нет параллельного), аналоговый выход на монитор, 2 порта FireWire, 4 разъема USB (2.0) двумя группами, сетевая розетка и 3 стандартных аудиоразъема. Заметим, что потенциал материнской платы «выбран» не полностью: на ней распаяны также разъемы для подключения LPT-порта и еще 2 портов USB, но «косички» к ним вам придется приобрести или изготовить самостоятельно (вывести их можно либо на стандартную планку, устанавливаемую вместо карты расширения, либо (в случае параллельного порта) в предусмотренное на задней панели корпуса отверстие). Ну и отметим прикрытый до поры заглушками выход для двух карт расширения.

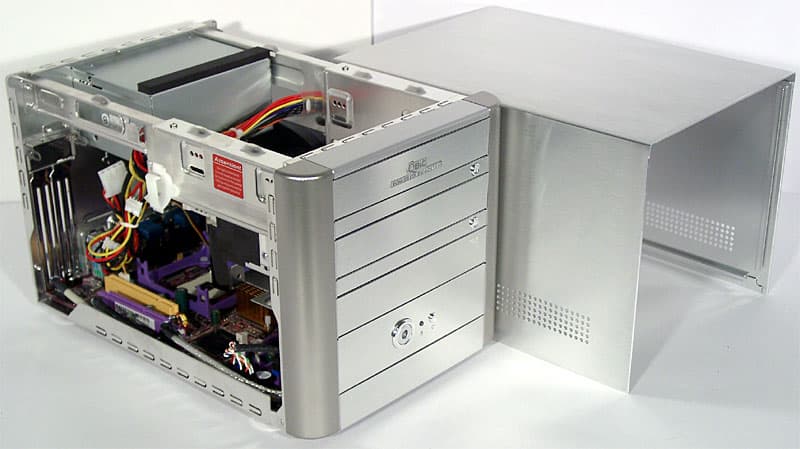

Как и у всех последних моделей, крышка с корпуса EQ3401A снимается легко, для этого достаточно открутить три винта-барашка сзади. Если после этого, отвернув еще два винта, вынуть дисковую корзину, то разборка barebone-комплекта окажется завершена. Как видите, все предельно удобно для сборки и модернизации.

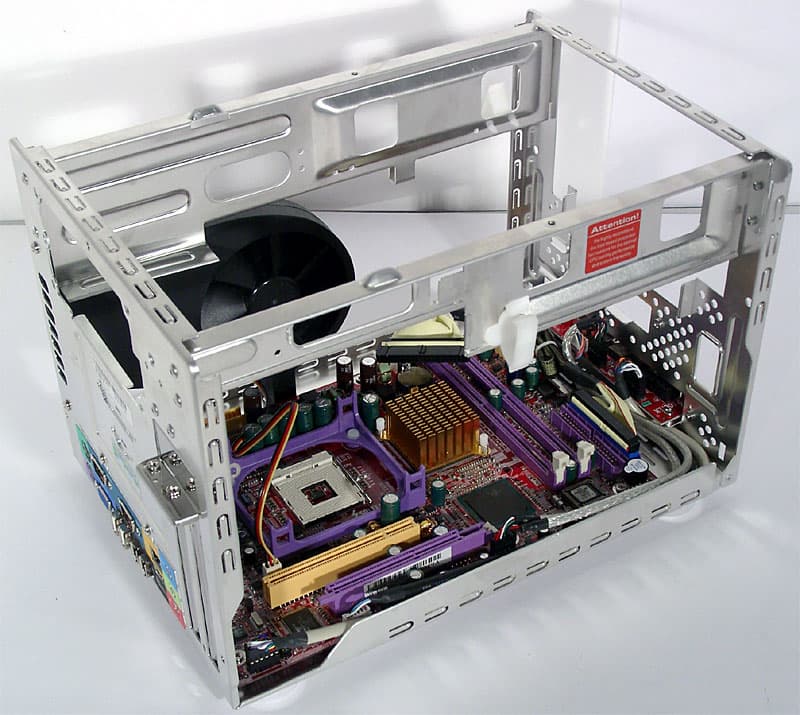

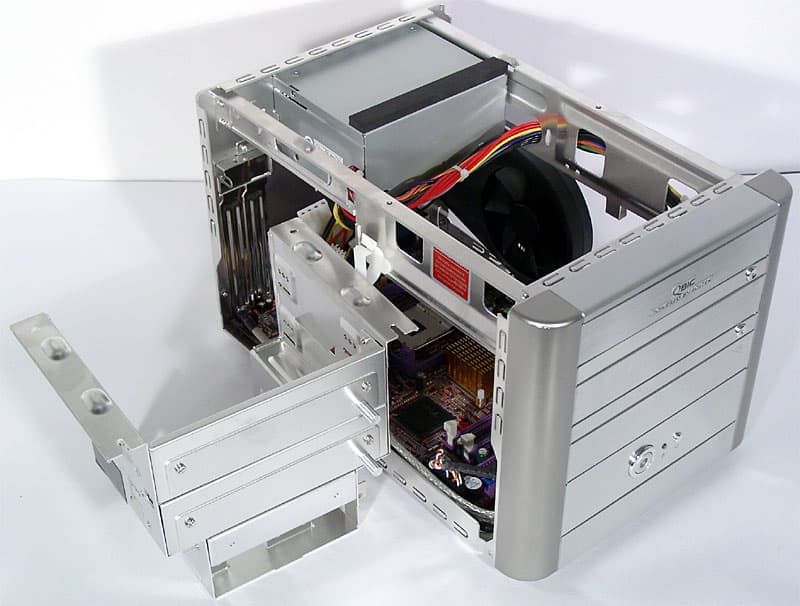

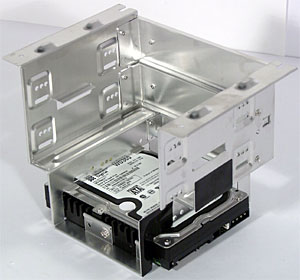

Некоторая необычность связана лишь с установкой жесткого диска в нижнее отделение корзины: его предлагается размещать не вдоль корпуса (как дисководы), а поперек. С одной стороны, это действительно удобно, так как теоретически винчестер при этом можно менять, даже не снимая корзины, да и места в нижней части корпуса останется побольше. Однако на практике мы столкнулись с одной проблемой: из-за слишком большой длины коннектора интерфейсного SATA-кабеля жесткий диск не получается установить в соответствии с инструкцией, разъемами вправо (если смотреть со стороны передней панели). Разворот же на 180° лишает возможности закрепить винчестер (по крайней мере, наш WD Raptor) четырьмя винтами. Забавно, что проблема возникает именно из-за столь удобного в целом SATA-кабеля, у диска с обычным параллельным интерфейсом таких сложностей бы не было. Выход тут видится в использовании специального кабеля с изогнутым коннектором, но покупать его вам придется самостоятельно.

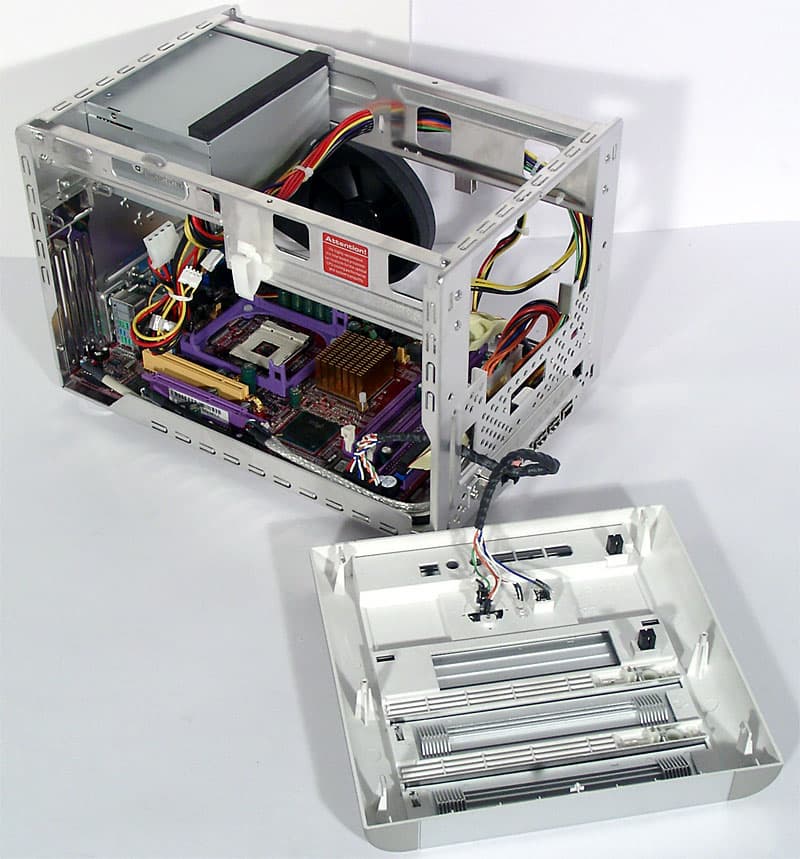

Снимать переднюю панель вам может потребоваться разве что при самой первой сборке, но ряд действий, вроде установки дисководов, удобнее все же выполнять в ее отсутствие. Наконец, последняя проблема при манипуляциях с комплектующими — расположение кабелей. Здесь нельзя не отметить продуманный крепеж для них на стенках корпуса, а также наличие в комплекте стяжек, которые позволяют пустить все кабели таким образом, чтобы совершенно не мешать ни доступу к функциональным элементам, ни вентиляции.

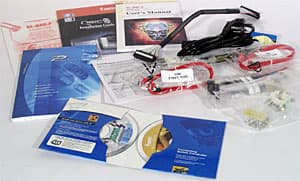

Вообще, если говорить о комплектации, то богатой по нынешним меркам ее не назовешь, но забота о мелочах — радует. В частности, в комплекте идут кусочки изолирующей ленты, предназначенные для наклейки на те места, где возможен нежелательный контакт карт расширения с корпусом или дисковыми накопителями. (Кстати, солидные размеры PCI-карты могут не только привести к касанию габаритов дисковой корзины, но и исключить использование привода в нижнем 5-дюймовом отсеке.) И конечно, нельзя не упомянуть о рюкзаке, в который прекрасно помещается собранная система и который, таким образом, может частично компенсировать вам отсутствие выделенной линии дома. Однако вернемся к внутренностям barebone-комплекта, и теперь самое время поговорить о системе охлаждения.

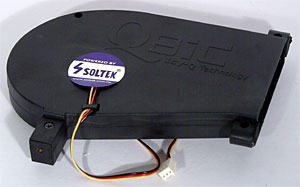

Номером один по интересности следует признать устройство черного цвета, крепящееся на стенку в районе процессорного сокета. В Soltek не поленились дать устройству (и технологии) собственное название — Icy-Q. Принцип его работы очевиден: пластиковый кожух призван напрямую удалять нагнетаемый большим 90-миллиметровым вентилятором воздух за пределы корпуса (проясняется назначение ряда вентиляционных отверстий на задней панели). Подобный прием в последнее время применяется довольно часто (достаточно вспомнить топовые видеокарты на чипах от NVIDIA и материнские платы ABIT серии MAX), нам же предстоит оценить его эффективность в конкретном применении.

Собственно, Icy-Q и вытяжным вентилятором в БП штатная система охлаждения EQ3401A и ограничивается, так как северный мост чипсета охлаждается только радиатором с большими ребрами, а процессорный кулер в комплект не входит. Не мудрствуя лукаво, мы устанавливали на процессор боксовый кулер с медным сердечником. Следует отметить, что все три вентилятора в системе регулируют скорость своего вращения в зависимости от температуры, причем для процессорного и вентилятора в Icy-Q температурный предел задается в BIOS. В результате система работает очень тихо, так как диаметр крыльчатки кулера Icy-Q искупается низкой частотой ее вращения (от 1850 до 2000 об/мин, согласно нашим наблюдениям), а процессорному кулеру пришлось действительно разогнаться лишь в максимально тяжелых условиях. В состоянии покоя даже топовые Pentium 4 и ATI Radeon 9800 Pro не вынуждали вентилятор боксового устройства охлаждения крутиться быстрее 2200 об/мин, максимальная загрузка процессора при использовании интегрированной графики чипсета поднимала скорость лишь до 2250—2350 об/мин, и только установка горячего внешнего ускорителя при «обжиге» CPU приводила к максимальной раскрутке кулера — до 4900 об/мин. В последнем случае шум действительно становился ощутимым, хотя, конечно, и не давящим.

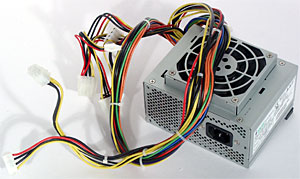

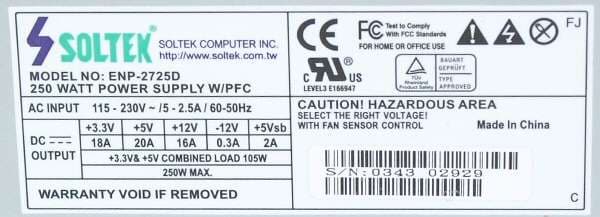

Что касается блока питания, то это 250-ваттная модель от Enhance Electronics/Soltek с большим вентилятором, расположенным снизу (БП крепится горизонтально, «под потолок» корпуса), и надо признать, что 250 Вт для системы, которая ориентирована на использование топовых комплектующих, являются важным преимуществом. Упомянем и тот факт, что комплектные шлейфы ATA и FDD разрезаны на полоски, стянуты по всей длине в узкий пучок и упрятаны под экранирующую оплетку — еще один мелкий штрих в картине продуманности комплекта Soltek EQ3401A. Наконец, посмотрим, какого же теплового режима удается добиться при помощи перечисленных тонкостей и инженерных задумок.

Результаты можно смело назвать отличными: температура всех компонентов системы с большим запасом остается в пределах нормы, и как мы помним, чрезмерным шумом за это платить не приходится. Безусловно, сочетание технологий Smart Fan (регулирование скорости вращения вентиляторов в зависимости от температуры) и Icy-Q (удаление горячего воздуха из средней части корпуса «за борт») очень эффективно. Справедливости ради, надо отметить, что терморезистор, обеспечивающий измерение температуры материнской платы («система»), находится почти под кулером Icy-Q, а потому его показания не совсем репрезентативны. С другой стороны, под этим же кулером находится блок элементов, составляющих стабилизатор напряжения питания процессора, а именно он обычно сильнее всего греет плату.

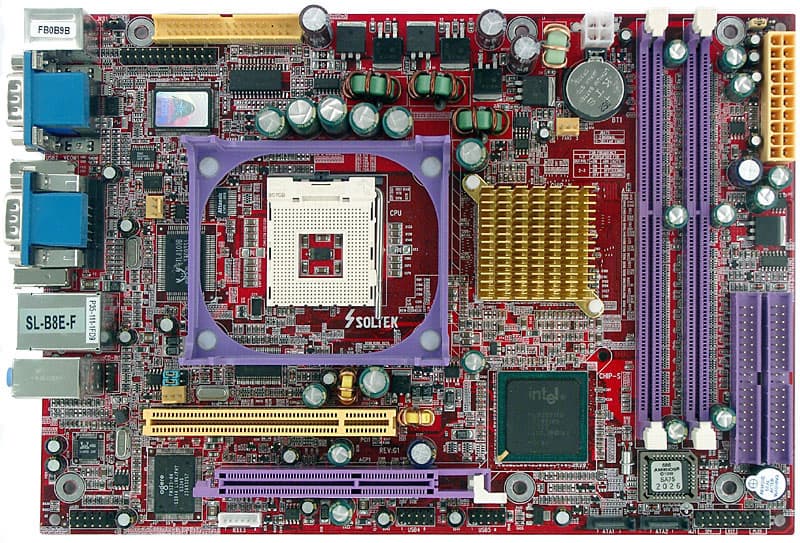

В основе barebone-комплекта лежит материнская плата (разумеется, от того же производителя) Soltek B8E-F на чипсетной связке i865G+ICH5. Как мы уже упоминали, EQ3401A ориентирован на достижение максимальной производительности, так что выбор де-факто самого быстрого интегрированного чипсета под современные Pentium 4 очевиден (отметим, что упоминая про производительность чипсета, мы не имеем в виду скорость его интегрированной графики). Кратко перечислим функциональные характеристики использованной материнской платы, обусловленные возможностями чипсета: поддержка процессоров Intel Pentium 4/Celeron с частотой процессорной шины до 800 МГц (заявлена поддержка процессоров на ядре Prescott), до 2 ГБ памяти DDR266/333/400 (на плате всего 2 слота DIMM) с возможностью работы в двухканальном режиме, интегрированное видеоядро чипсета Intel Extreme Graphics 2 и шина AGP 8x для внешних видеоускорителей, 2 порта SATA, 2 канала UATA100 для 4 устройств, 8 портов USB 2.0, 10/100 Мбит/с Fast Ethernet (использован PHY-контроллер Realtek RTL8100B) и 6-канальный звук (использован AC'97-кодек Realtek ALC650). К тому же на плате распаян контроллер Agere FW323-06, благодаря которому осуществляется функционирование 3 портов FireWire. Стандартно для моделей barebone-комплектов Shuttle и Soltek в наличии один слот AGP и один PCI, рассчитанные на применение полноразмерных карт расширения. На плате распаян разъем IrDA для подключения стандартных устройств, есть звуковой вход CD-IN, а вот второй звуковой вход отсутствует, также имеется три разъема для подключения вентиляторов, причем частота вращения двух их них регулируется по технологии Smart Fan.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.23, -0.13Очень хорошо
Уровень шума, дБ (А): -80.3Хорошо
Динамический диапазон, дБ (А): 79.3Средне
Нелин. искажения, %: 0.0033Очень хорошо
Интермод. искажения, %: 0.051Хорошо
Взаимопроникновение каналов, дБ: -77.1Очень хорошо

Общая оценка: Хорошо (подробнее). Отметим, что несмотря на тот же использованный звуковой кодек, что и у Shuttle SB75G2, качество звучания у модели Soltek повыше — налицо эффект от грамотной разводки платы.

Если у материнских плат, которые мы видели в абсолютном большинстве barebone-систем в прошлом, разгонная функциональность либо отсутствовала вовсе, либо присутствовала чисто формально (например, в виде возможности увеличить частоту FSB без возможности повысить напряжения и изменить/зафиксировать частоту шин AGP/PCI), то у обеих рассматриваемых сегодня моделей этот элемент добавлялся вполне обдуманно. Так, материнская плата Soltek B8E-F позволяет увеличивать частоту FSB до 300 МГц с шагом 1 МГц, повышать напряжение на памяти и AGP до 2,9 и 1,8 В соответственно с шагом 0,1 В, изменять напряжение на процессоре с 0,85 до 1,85 В с шагом 0,0125 В, а также регулировать настройки таймингов памяти и фиксировать частоту шин PCI/AGP. Что ж, в сочетании с 250-ваттным БП и добротным 3-канальным стабилизатором напряжения питания процессора эти возможности не выглядят неуместными. Кстати, заметим, что в меню BIOS Setup отсутствует пункт, который мог бы сигнализировать о реализации в этой плате технологии ускорения a la Intel PAT. Перемычками на плате можно сбросить CMOS (эта перемычка расположена исключительно удобна, достаточно снять крышку корпуса, чтобы воспользоваться ею), выставить базовую частоту FSB и включить пробуждение системы от устройств PS/2 (для USB-устройств эта функция включена).

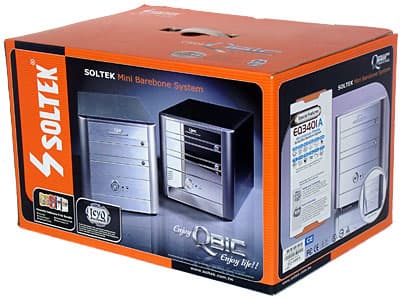

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, CD, руководства, 2 «узких» шлейфа (ATA66 и FDD) в экранирующей оплетке, 2 шлейфа SATA и переходник-разветвитель питания для таких винчестеров, кабель питания комплекта, крепежные винты, стяжки для кабелей, кусочки изоляционного пластика, рюкзак для переноски комплекта
  • Формат корпуса: «кубик»
  • Размеры корпуса (ШxГxВ): 215x330x200 мм
  • Отсеки: 1 внутренний и 1 внешний 3,5", 2 внешних 5,25"
  • БП: Enhance Electronics ENP-2725D (изготовлен по OEM-контракту для Soltek), 250 Вт (маркировка)
  • Плата, чипсет: Soltek B8E-F, Intel 865G
  • Видео: встроенная графика Intel 865G (Intel Extreme Graphics 2), безупречное качество в 2D до 1024x768x32@85 Гц
  • Аудио: AC'97-кодек ALC650
  • Сеть: 10/100 Мбит/с Fast Ethernet, Realtek RTL8100B PHY
  • Слоты расширения: 1 AGP и 1 PCI (для полноразмерных карт)
  • Разъемы на передней панели: S/PDIF-Out (TosLink), 2 Audio (микрофон/наушники), 2 USB (2.0), 1 FireWire
  • Разъемы на задней панели: 2 PS/2, 2 COM, 1 VGA, 4 USB (2.0), 2 FireWire, 1 LAN, 3 Audio
  • Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, фиксация делителей для AGP/PCI, напряжение процессора, памяти и AGP

Исследование производительности

Тестовый стенд:

  • Процессор: Intel Pentium 4 3,2 ГГц, Socket 478
  • Материнские платы:
    • Shuttle FB75 на чипсете i875P в составе Shuttle SB75G2
    • Soltek B8E-F на чипсете i865G в составе Soltek EQ3401A
  • Память: 2x256 МБ PC3200(DDR400) DDR SDRAM DIMM TwinMOS, CL 2
  • Внешняя видеокарта: Manli ATI Radeon 9800 Pro 256 МБ
  • Жесткий диск: Western Digital WD360 (SATA), 10000 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP1
    • DirectX 9.0b
    • Intel Chipset Software Installation Utility 5.0.2.1003
    • Intel Extreme Graphics Driver PV13.5
    • ATI Catalyst 3.7
    • Avance Logic AC'97 Driver 3.51
  • Тестовые приложения:
    • WinRAR 3.2
    • VirtualDub 1.5.7 + DivX codec 5.1 Pro
    • Gray Matter Studios & Nerve Software Return to Castle Wolfenstein v1.1
    • Croteam/GodGames Serious Sam: The Second Encounter v1.07
    • Digital Extremes/Epic Games/Atari Unreal Tournament 2003 v2225

Напомним, что в этом разделе мы традиционно выясняем два вопроса: оцениваем падение производительности в неигровых (и прочих не-3D-) приложениях от применения встроенного видеоядра (всегда полезно отдавать себе отчет в том, что именно ты теряешь), а также смотрим на абсолютные показатели систем в трехмерных играх — там как раз важны не только относительные цифры. Сегодня, однако, ситуация необычная: один из конкурсантов не обладает интегрированным графическим ядром, поэтому (раз уж обе системы построены на базе схожих по позиционированию и производительности чипсетов) Shuttle SB75G2 мы сравним с Soltek EQ3401A — разумеется, в равных условиях.



По характерному опережению модели на i875P своего противника при архивировании (на ~10%) и примерном их равенстве в кодировании MPEG4, гораздо меньше зависящем от скорости подсистемы памяти, можно констатировать, что «так называемый PAT» на плате Soltek включить нельзя (что подтверждается отсутствием соответствующего пункта в BIOS Setup), и налицо типичная картина противостояния i875P и «нормального» i865x. Приятно удивляет мизерное падение производительности от задействования встроенной графики у Soltek EQ3401A.

Ситуация в играх подтверждает сделанные выводы: модель Shuttle примерно на 5% обгоняет противника с внешним видео. Игровые возможности i865G мы уже не однажды исследовали, и сейчас в очередной раз убеждаемся в том, что даже с мощнейшим процессором (который здесь просто бесполезен) такая система обречена на слайд-шоу в сколь-нибудь серьезных разрешениях при всего лишь приличном уровне графики.



Еще две игры и ровно те же результаты. Soltek EQ3401A немного медленнее (хотя явно не настолько, чтобы это стало весомым аргументом при выборе), а от нынешнего поколения интегрированной графики чипсетов Intel чудес ждать не стоит. Если же вам непременно хочется играть без внешнего видео, рекомендуем дождаться barebone-систем на ATI Radeon 9100 IGP, благо Shuttle такую уже объявил, или ориентироваться на комплекты, основанные на NVIDIA nForce2-G.

Заключение

Что ж, как мы и предупреждали в начале статьи, о революционных новинках вам сегодня прочитать не удалось. Зато вы смогли познакомиться с достойными продолжателями длинных линеек barebone-систем от двух ведущих игроков на рынке, причем их нацеленность на достижение высочайшей возможной производительности, без сомнения, не оставит равнодушной определенную часть читателей. Удовольствуетесь ли вы штатной (отнюдь не малой) скоростью моделей или выжмете из них все в режиме разгона — Shuttle XPC SB75G2 и Soltek Qbic EQ3401A вас вряд ли разочаруют. Конечно, стоимость рассмотренных комплектов весьма высока, но за миниатюрность и функциональность надо платить, а уж этими качествами модели наделены с лихвой.

Что касается наших планов на будущее, то, следуя все той же традиции, следующим на очереди будет рассмотрение нестандартного мини-ПК — дебюта в этой области компании ABIT с моделью DigiDice.

В заключение приведем краткий список самых характерных плюсов и минусов каждого рассмотренного barebone-комплекта.

Shuttle XPC SB75G2

Плюсы:

  • Стильный дизайн
  • Удобная сборка/разборка
  • Возможность установки высокопрофильных плат AGP и PCI
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Поддержка SATA [RAID]
  • Поддержка Gigabit LAN
  • Наличие оптического входа и выхода S/PDIF
  • Модель готова к использованию самых современных процессоров (включая будущие на ядре Prescott) и обладает высочайшим уровнем производительности
  • Отличный процессорный кулер в комплекте
  • «Узкий» шлейф в комплекте
  • Широкий выбор дополнительных аксессуаров
  • (?) Богатые возможности для разгона

Минусы:

Soltek Qbic EQ3401A

Плюсы:

  • Стильный дизайн, с сохранением внешнего вида лицевой панели даже после установки накопителей
  • Удобная сборка/разборка
  • Возможность установки двух 5,25" накопителей
  • Возможность установки высокопрофильных плат AGP и PCI
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Поддержка SATA
  • Наличие оптического выхода S/PDIF
  • Модель готова к использованию самых современных процессоров (включая будущие на ядре Prescott) и обладает высочайшим уровнем производительности
  • Низкий уровень шума системы охлаждения при достаточной эффективности
  • Мощный и эффективный БП
  • «Узкие» шлейфы в комплекте
  • (?) Богатые возможности для разгона

Минусы:
