Новые barebone-комплекты от ASUS, Iwill, Shuttle и Soltek — торжество кубизма


Собственный barebone-комплект на текущий момент выпустили уже практически все более или менее крупные производители материнских плат и сопутствующей продукции. Трудно с уверенностью утверждать, что за подобными машинками — будущее, но, во всяком случае, пока рынок еще не достиг насыщения, и, к удивлению некоторых, искренне недоумевающих, как это в компьютере может быть меньше 6 слотов PCI, появляются всё новые и новые модели. При этом совсем не обязательно тратиться на разработку уникального корпуса и продумывать мелкие детали: OEM-заказы будут с радостью приняты и исполнены, а весьма удачное направление уже задано Shuttle с их XPC, концепция которого стала настолько популярной, что многие «производители» ограничиваются лишь незначительным изменением внешнего вида заказанных у Shuttle комплектов. И, разумеется, внутрь ставятся собственные материнские платы, продажа которых и является, вообще-то, первопричиной ориентации этих производителей на barebone-комплекты.

Сегодня мы представляем вам результаты исследования четырех (в разной степени новых) моделей, в «классическом», по сути, исполнении: маленький корпус плюс маленькая плата — то есть в чистом виде набор комплектующих. Однако в будущем вас ожидают обзоры более интересных своим содержимым мини-компьютеров: MSI MegaPC, вполне могущего быть автономным проигрывателем медиа-контента, и ряда по-своему уникальных моделей от ECS Elitegroup. В нынешнем же сравнении участвуют 3 «кубика», которым «противостоит» классический десктоп от ASUSTeK — встречайте!

ASUS Pundit (AB-P2600)

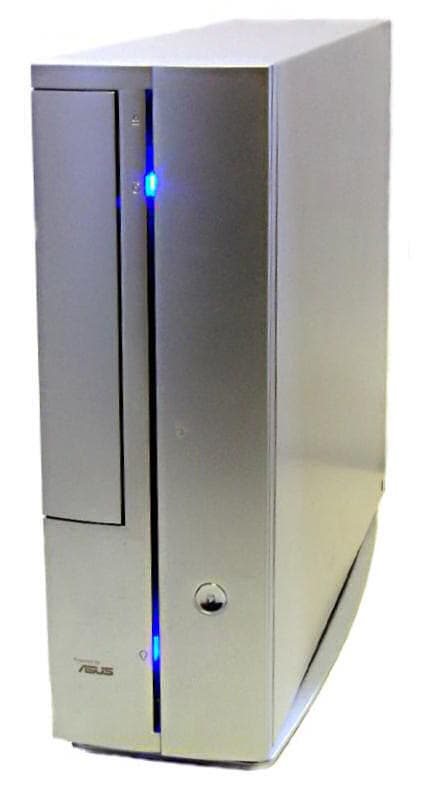

Как уже было сказано, корпус модели Pundit выполнен в классическом стиле десктопа, с габаритами 275(Ш)x357(Г)x91(В) мм, и допускает установку в вертикальное положение, для чего на соответствующей боковой стенке смонтирована подставка с шестью пластиковыми ножками-подкладками. Металлический цвет корпуса и два синих светодиода, индицирующих включенное состояние системы и работу жесткого диска, формируют крайне благоприятное впечатление от внешнего облика модели, хотя, конечно, это вопрос личных пристрастий. Многочисленные входы и выходы передней панели прикрыты откидной крышкой, и это позволяет сохранить стильный вид, но лишь до тех пор, пока ни один из этих разъемов не используется — а их так много, что очень хочется использовать хоть что-то :). Зато проблема цветовой несовместимости корпуса и дисководов здесь решена, пожалуй, наилучшим способом: флоппи-дисковод просто отсутствует как класс (и для него даже нет разъема на плате), а CD/DVD-привод закрыт крышкой под цвет лицевой панели, причем кнопка выдвижения его лотка доступна всегда (через простейший механический рычажок), а при выдвижении крышка автоматически открывается, поворачиваясь на 90°. Сетовать остается разве что на скрытый от глаз светоиндикатор активности устройства, но это уже мелочные придирки (хотя сделать-то можно было легко, и даже использовать это в качестве аргумента за выбор дисковода именно от ASUSTeK).

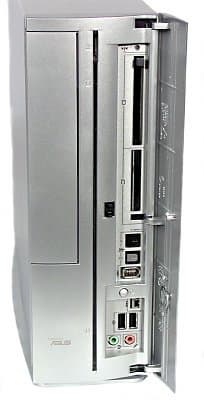

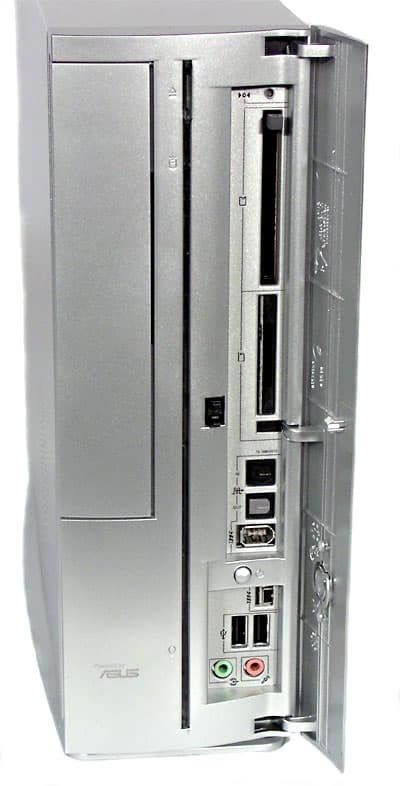

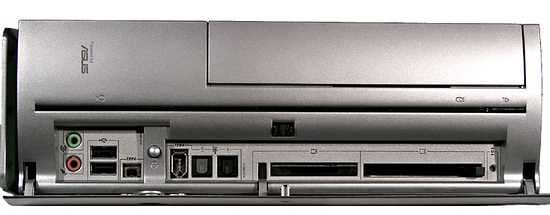

Даже по внешнему виду передней (с открытой крышкой) и задней панелей можно догадаться, что перед нами отнюдь не офисный компьютер, и пристальное изучение подтвердит мультимедийную нацеленность Pundit. Начнем с фронтального набора (слева направо): 2 Audio (выход на наушники и микрофонный вход), 2 USB (2.0), mini-FireWire (4-контактный), кнопка включения (да-да, и та серебристая штучка на внешней стороне — она как раз для этого, а не для откидывания крышки, как можно было подумать), FireWire (6-контактный), S/PDIF Out, S/PDIF In (оба — TosLink), картовод 4-в-1(SM, MS, MMC, SD), слот PCMCIA и кнопка Reset. Хватило бы на пару моделей! На ум приходит только слово «продуманный»: кажется, больше никаких устройств для подключения спереди просто не существует.

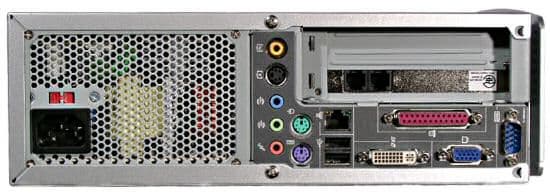

Задняя панель не отстает: 2 TV-Out (композитный и S-Video), 3 Audio, 2 PS/2, 1 LAN, 2 USB (2.0), 1 LPT, 1 DVI, 1 VGA, 1 COM. Набор в целом отличный, жаль только, что не все разъемы передней панели продублированы на задней, что может привести к постоянно откинутой крышке. Сзади также есть место под выход двух карт расширения и занимающая почти половину пространства стенка блока питания с вентиляционными отверстиями по всей площади — это единственный путь удаления нагретого воздуха изнутри корпуса. Снимаем крышку, и…

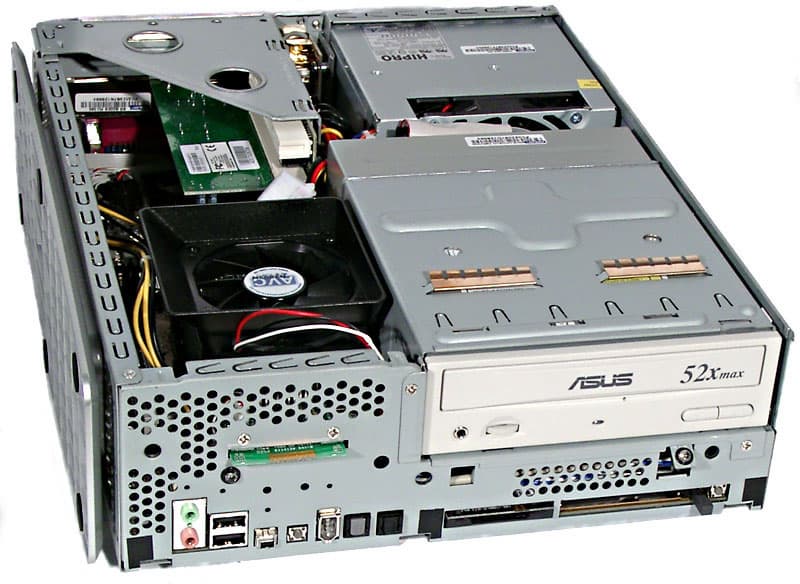

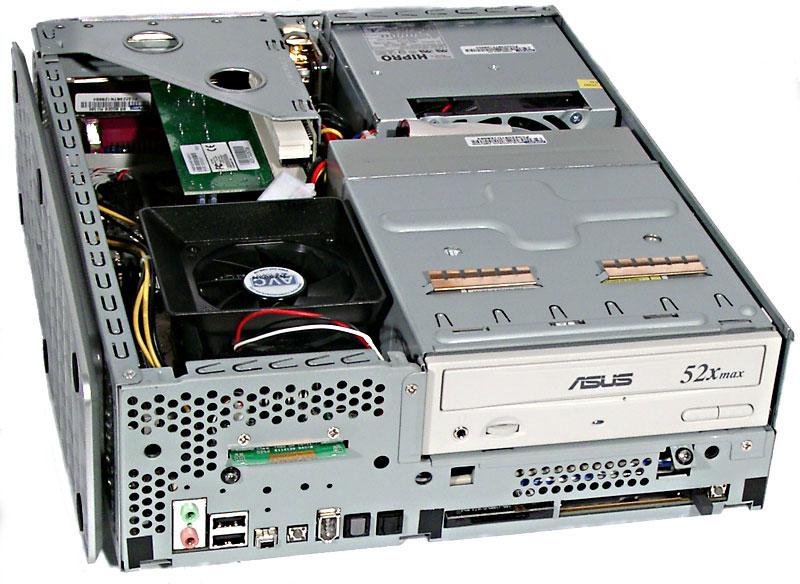

…и видим привычную по модели Prodigy «нафаршированность» корпуса под завязку. Выглядит все это хуже, чем есть на самом деле, так как трудности при установке у вас могут быть только с платой — для доступа к остальным компонентам требуется демонтаж максимум одного элемента внутреннего дизайна. Дисковые накопители устанавливаются в одну корзину — к сожалению, очень тесную и закрытую с четырех сторон, так что винчестер вряд ли будет чувствовать себя комфортно, зажатый в тиски между CD/DVD-приводом и материнской платой. Отсеков под дисковые устройства только два, да и коннектор IDE на плате всего один (а FDD разумно отсутствует). Корзина для любых манипуляций с накопителями снимается целиком, и потом вам каждый раз придется повозиться в тесноте с подключением единственного IDE-шлейфа и кабелей питания.

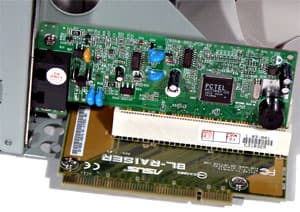

Для использования двух PCI-карт расширения в комплекте предусмотрен переходник-елочка с одного слота на плате (на фотографии вы видите установленным в первый слот софт-модем на чипе PCTel).

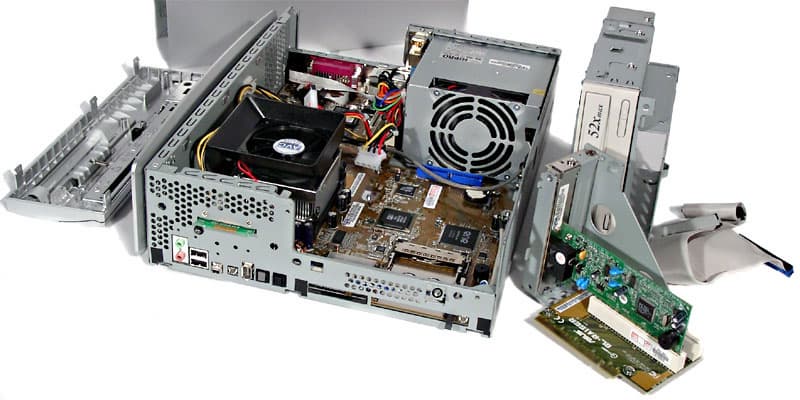

После снятия стойки под елочку и дисковой корзины становится окончательно понятным внутреннее устройство barebone-комплекта. Значительную часть места занимает блок питания со смонтированным на передней стенке большим (80 мм) вентилятором, который служит единственным устройством охлаждения собственно корпуса (работает на выдув).

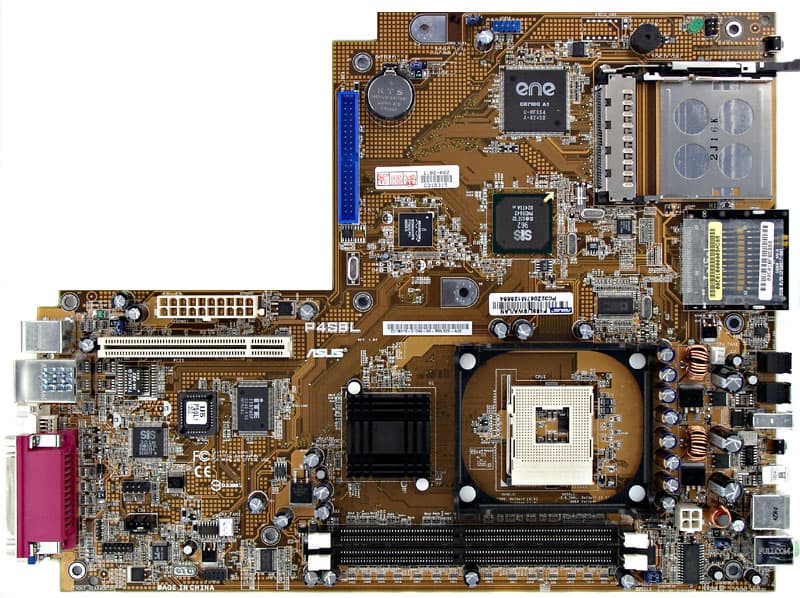

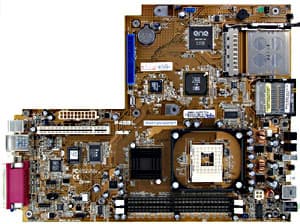

По диагонали от БП расположен процессорный сокет со своим кулером, в качестве которого используется простая модель с полностью алюминиевым радиатором с прямыми ребрами. Кулер изготовлен любимым OEM-партнером ASUS — AVC — и отличается от обычных моделей кожухом-воздухозаборником, смонтированным прямо на вентиляторе: по идее, верхний торец устройства должен прижиматься к крышке корпуса (на самом деле, немного не достает), имеющей в соответствующем месте вентиляционные отверстия, чтобы забирать воздух снаружи. Благодаря реализованной на плате технологии Q-Fan, частота вращения кулера динамически изменяется в зависимости от температуры процессора, что позволяет системе работать совершенно бесшумно при простое (да и под нагрузкой 2200 об/мин качественного вентилятора приличного диаметра практически не слышны).

Поскольку каждый миллиметр в таком узком десктопе на счету, БП выполнен в полную высоту корпуса, а текстолит материнской платы ASUS P4S8L имеет соответствующий вырез вместо стандартной прямоугольной формы. Плата выполнена на базе чипсета SiS651 (SiS651 + SiS962) и, как можно было догадаться еще по внешнему виду корпуса, имеет чрезвычайно «продвинутые» возможности. Поддерживаются процессоры Celeron/Pentium 4 c частотой FSB до 533 МГц, память до DDR333 (обратите внимание на наличие двух разъемов под память — этим могут похвастаться далеко не все), интерфейсы подключения периферии USB 2.0, FireWire (с внешним PHY-контроллером Realtek 8801B), Fast Ethernet (до 100 Мбит/с, на внешнем чипе Broadcom 4401), 6-канальное аудио (AC'97-кодек ALC650). Упоминать об AGP здесь совершенно бессмысленно, покупателям Pundit придется довольствоваться интегрированным видео SiS315, у которого производительность в 3D, прямо скажем, не является сильной стороной. Зато на плате распаян его чип-компаньон SiS301, обеспечивающий функциональность ТВ-выхода и поддержку цифрового DVI-интерфейса для подключения LCD-монитора или подобного устройства (это, напомним, в дополнение к стандартному аналоговому выходу на монитор). Наконец, функционирование экзотической периферии (PCMCIA, картовод для флеш-карт) обеспечивает чип ENE CB710Q.

Более того: имеется возможность крепления на внутреннюю стенку передней панели опционального модуля Bluetooth, с которым функциональность ASUS Pundit достигает совершенно невероятных пределов. А вот набор настроек BIOS, напротив, выглядят очень скудным, особенно по контрасту с обычными настольными платами этой компании: дотошного пользователя заинтересуют разве что настройки таймингов памяти и выбор частоты ее работы, ручное распределение прерываний по слотам и изменение частоты FSB всего до 166(!) МГц с шагом 1 МГц.

В заключение приведем краткие характеристики barebone-комплекта.

  • Комплектация: корпус, БП, процессорный кулер, плата, CD, руководство, кабель питания, софт-модем в исполнении для слота PCI и телефонный кабель (опционально), модуль Bluetooth (опционально), любой CD/DVD/комбо-привод производства ASUSTeK (опционально)
  • Формат корпуса: slim-desktop
  • Размеры корпуса (ШxГxВ, в «лежачем» положении): 275x357x91 мм
  • Отсеки: 1 внутренний 3,5", 1 внешний 5,25"
  • БП: HIPRO HP-F2007F3P, 200 Вт
  • Плата, чипсет: ASUS P4S8L, SiS651
  • Видео: встроенная графика SiS651 (безупречное качество в 2D до 1024x768x32@100 Гц)
  • Аудио: AC'97-кодек ALC650
  • Сеть: 10/100 Мбит Fast Ethernet, Broadcom BCM4401KFB
  • Слоты расширения: 2 PCI (для полноразмерных карт, через переходник-елочку)
  • Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (2.0), 2 FireWire (4 и 6 контактов), S/PDIF Out, S/PDIF In (оба — TosLink), картовод 4-в-1(SM, MS, MMC, SD), PCMCIA
  • Разъемы на задней панели: 2 TV-Out (композитный и S-Video), 3 Audio, 2 PS/2, 1 LAN, 2 USB (2.0), 1 LPT, 1 DVI, 1 VGA, 1 COM

Iwill XP4

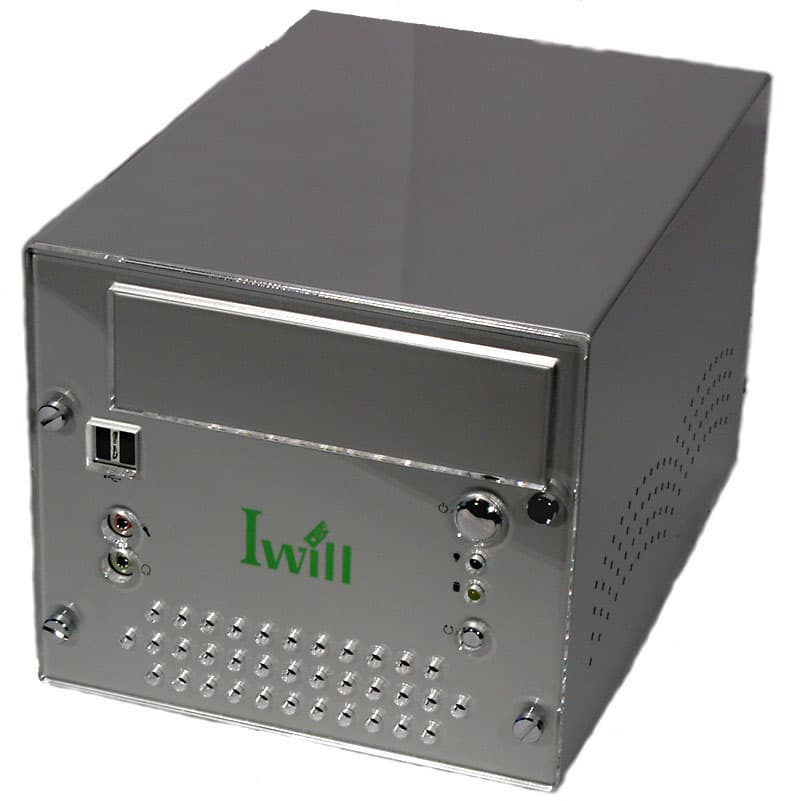

Внешне barebone Iwill весьма напоминает серию XPC, хотя после «проникновения внутрь» станет понятно, что эти модели все-таки различаются. Пока же можно заметить характерные «кубические» формы, алюминиевый корпус с габаритами примерно 190(Ш)x270(Г)x165(В) мм c прозрачной пластиковой накладкой и четырьмя декоративными винтами на передней панели, отверстия для вентиляции спереди и с обоих боков. На наш взгляд, XP4 выглядит простовато, но зато строго.

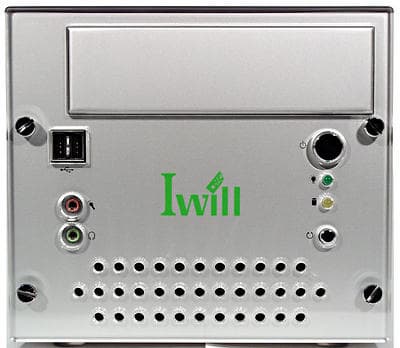

Из функциональных компонентов на передней панели присутствует минимальный по нынешним временам набор: 2 порта USB (2.0), линейный выход (на наушники) и микрофонный вход. Зато кроме кнопки включения питания есть Reset, а вот внешний отсек всего один — для 5-дюймовых устройств (разумеется, при особом желании и старании туда можно установить и 3-дюймовое) — из которого при установке придется извлечь заглушку, что приведет нас к привычной проблеме несоответствия внешнего вида передней панели и установленного устройства.

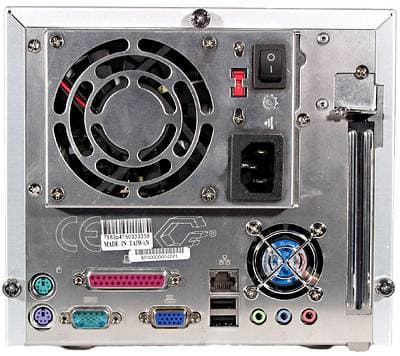

Сзади абсолютно стандартный набор портов: 2 PS/2, 1 LPT, 1 COM, 1 VGA, 1 LAN, 2 USB (2.0), 3 Audio. Интересен БП с необычно большим (для SFF-компьютеров) вентилятором и выключателем питания, еще один маленький вентилятор и выход для одной карты расширения (пока умышленно не говорим — какого формата).

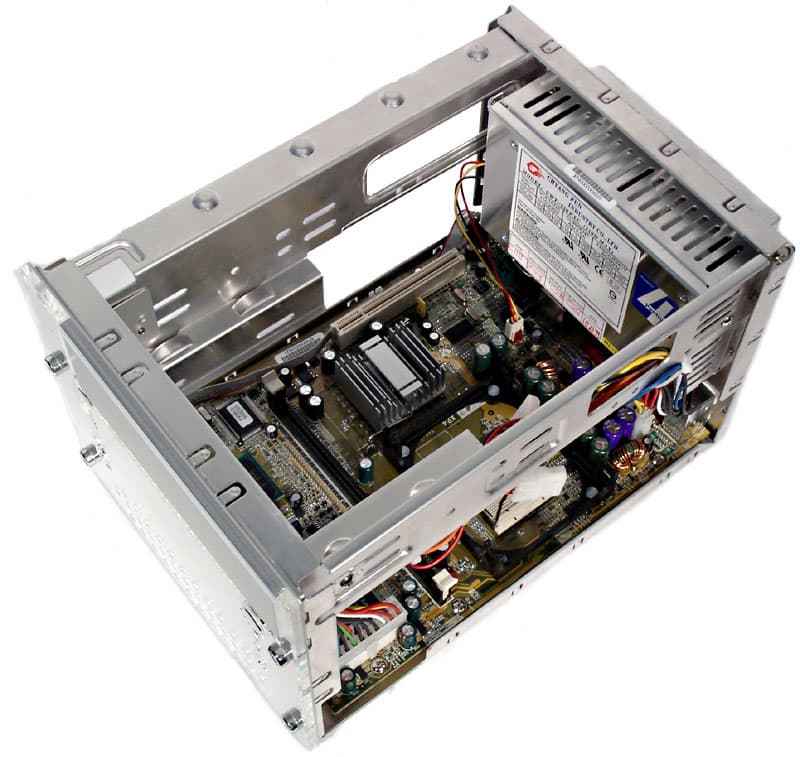

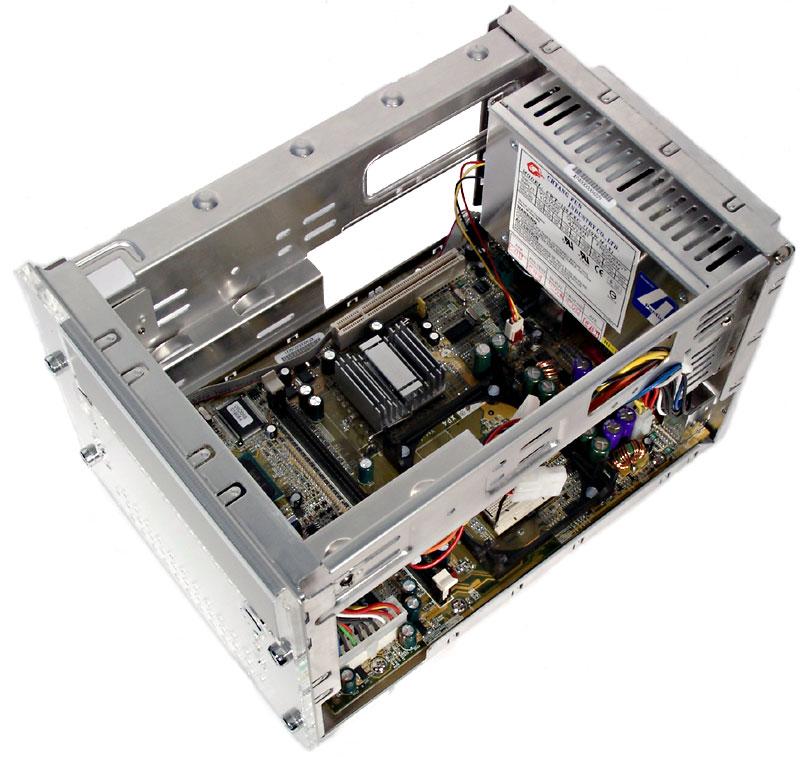

Внутри все более или менее ожидаемо, но разница с моделями XPC видна: блок питания монтируется на заднюю стенку и прижат к ней, причем вентиляционные отверстия у него только по бокам, что, безусловно, снизит эффективность охлаждения. Также вместо вентилятора большого диаметра (части процессорного кулера I.C.E. в Shuttle XPC) на «остаток» задней стенки крепится маленький вентилятор (кстати, весьма качественный) Delta. Любопытно, что съемных частей у корпуса нет вообще — настолько хорошо продумана конструкция. Все монтируется либо на плату на дне, либо (CD/DVD-привод и винчестер) прямо на стойки корпуса — не нужна даже дисковая корзина. Единственное, чего можно пожелать, так это увеличения количества внутренних отсеков для 3-дюймовых устройств до двух, благо на плате все равно два IDE-коннектора (на 4 устройства), да и единственный винчестер можно будет крепить, не прижимая его верхней горячей крышкой к днищу оптического накопителя. Правда, для второго жесткого диска тогда придется предусмотреть и дополнительный разъем питания.

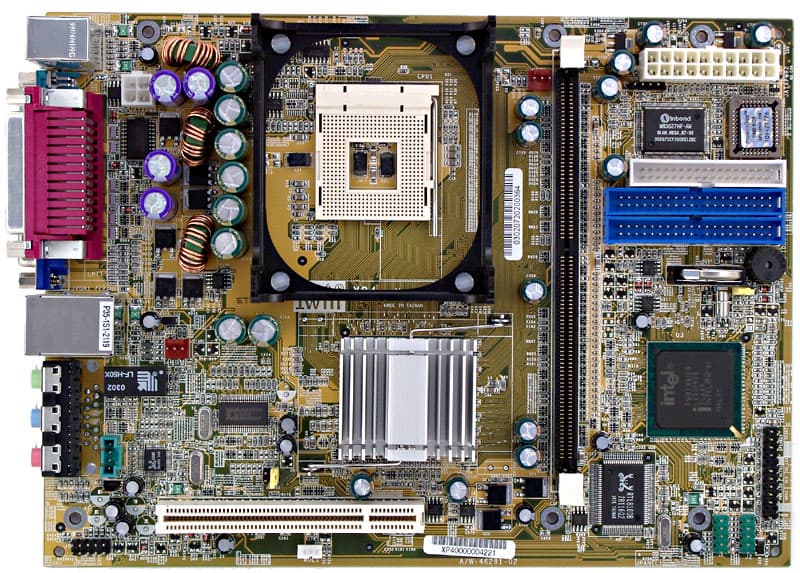

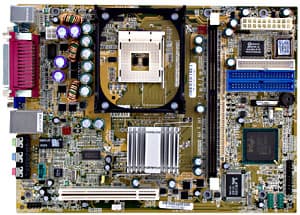

Наконец, добрались и до дна, где установлен «мозговой центр» комплекта — одноименная плата Iwill XP4. Плата основана на чипсете i845GV (полный аналог i845G, но без поддержки внешних AGP-карт), поддерживает частоту FSB до 533 МГц, а память — только DDR200/DDR266. Тут самое время заметить, что существует модель barebone Iwill XP4-G на чипсете i845GE, отличающаяся, соответственно, поддержкой порта AGP и DDR333, и использованная в ней материнская плата Iwill XP4-G имеет практически идентичную разводку, только единственное место под слот расширения там отдано AGP, ну а XP4 обладает зато слотом PCI. Таким образом, вы можете при покупке выбирать из двух близких по функциональности вариантов, в зависимости от своих потребностей (и вкуса, так как внешне они не похожи).

Возвращаясь к особенностям рассматриваемого в этот раз комплекта, отметим всего один разъем для памяти, почти бесполезный коннектор FDD и два — IDE, причем подключение и последующее размещение в корпусе двух ATA66-шлейфов — задача не самая простая. Из внешних (не интегрированных в южный мост чипсета) контроллеров периферии отметим дешевые шестиканальный AC'97-кодек ALC650 и сетевой контроллер Realtek 8100B. В BIOS (по очевидным причинам не рассчитанном на оверклокеров) доступны из полезного только настройки таймингов памяти, выбор частоты ее работы, ручное распределение прерываний по слотам и изменение частоты FSB до 250 МГц с шагом 1 МГц.

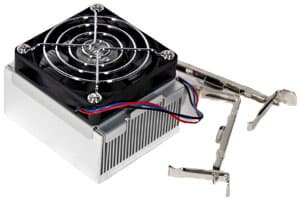

Кулер для охлаждения процессора вам предлагается выбрать и купить самостоятельно, к нам же на тестирование комплект попал с моделью от Evercool. Этот кулер мы и решили использовать, тем более, что для тестов был выбран не максимально поддерживаемый Pentium 4 3,06 ГГц, а относительно старый и «холодный» процессор с частотой 2,4B ГГц. Характеристики примененного устройства охлаждения нельзя назвать впечатляющими: прямые алюминиевые ребра одинаковой высоты, медленный вентилятор — но зато если уж в таких условиях температурный режим будет в порядке, то волноваться обладателям XP4 не о чем. Отметим также, что, к большому нашему облегчению, меньший вентилятор на задней стенке корпуса не порывался компенсировать свой размер скоростью вращения, так что шума от него практически не было. Вообще оба «задних» вентилятора в XP4, согласно документации, должны регулировать свои обороты в зависимости от температуры в корпусе, включаясь в работу при достижении некоего порога. Мы не обнаружили способа задать или хотя бы узнать значение этого порога, но после включения системы оба вентилятора закрутились и, насколько можно было судить, скорость так и не меняли. К чему это привело — вы узнаете ниже.

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в простой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, CD, руководство, шлейф ATA66, кабель питания, крепежные винты
  • Формат корпуса: «кубик»
  • Размеры корпуса (ШxГxВ): 190x270x165 мм
  • Отсеки: 1 внутренний 3,5", 1 внешний 5,25"
  • БП: Chyang Fun CWT-150FXC, 150 Вт
  • Плата, чипсет: Iwill XP4, Intel 845GV
  • Видео: встроенная графика i845GV (безупречное качество в 2D до 1024x768x32@100 Гц)
  • Аудио: AC'97-кодек ALC650
  • Сеть: 10/100 Мбит Fast Ethernet, Realtek RTL8100B
  • Слоты расширения: 1 PCI (для полноразмерных карт)
  • Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (2.0)
  • Разъемы на задней панели: 2 PS/2, 1 LPT, 1 COM, 1 VGA, 1 LAN, 2 USB (2.0), 3 Audio

Shuttle XPC SN41G2

Мы уже рассматривали несколько моделей SFF-компьютеров от Shuttle и не видим смысла подробно разбирать еще одну. Хотя XPC SN41G2 и рассчитан на работу с процессорами Athlon XP, его единственное отличие в дизайне от, например, SS51G состоит в ином цветовом оформлении корпуса, специфике материнской платы и кулере. На этих пунктах мы и сосредоточимся, а жаждущих подробностей отсылаем к нашим прошлым статьям.

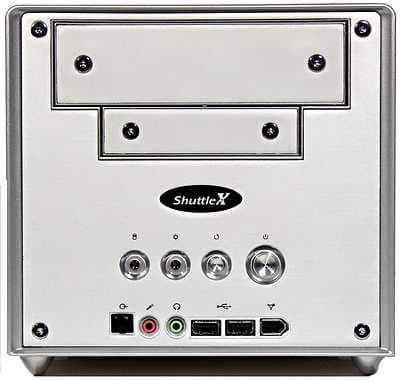

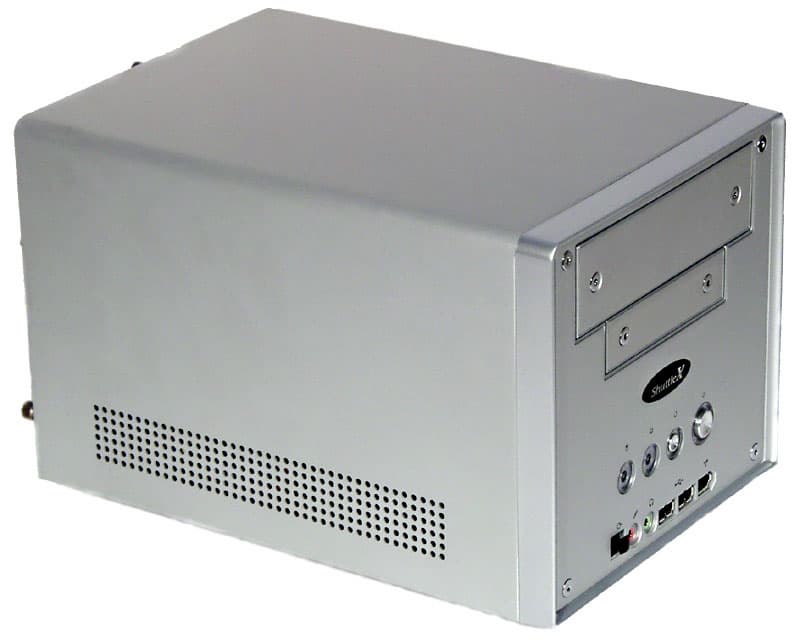

Итак, корпус серо-стального цвета из алюминия имеет фирменный типоразмер с габаритами 200(Ш)x300(Г)x185(В), и на передней панели у него доступны оптический выход S/PDIF, микрофонный вход, линейный выход на наушники, 2 порта USB (2.0) и один FireWire. Все так же актуальна проблема неаккуратного внешнего вида передней панели после установки дисковода отличающегося цвета, зато отлично выглядят два светоиндикатора и кнопки перезагрузки и включения питания, оформленные в едином стиле.

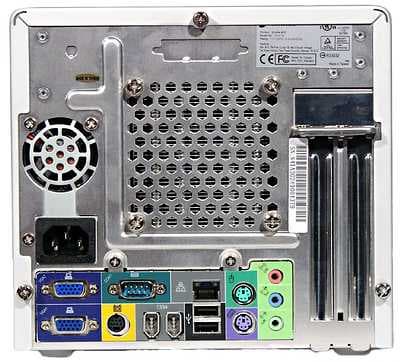

Сзади маленький вентилятор БП, большой вентилятор при верхнем радиаторе системы охлаждения процессора, место под две карты расширения и ряд разъемов. Вот тут интереснее: в этом ряду есть два VGA-выхода, TV-Out (S-Video), еще два FireWire, еще два USB, COM, LAN, 2 PS/2 и 3 стандартных аудиоразъема. Уже можно начинать делать ставки на то, какой чипсет используется в плате у SN41G2. :)

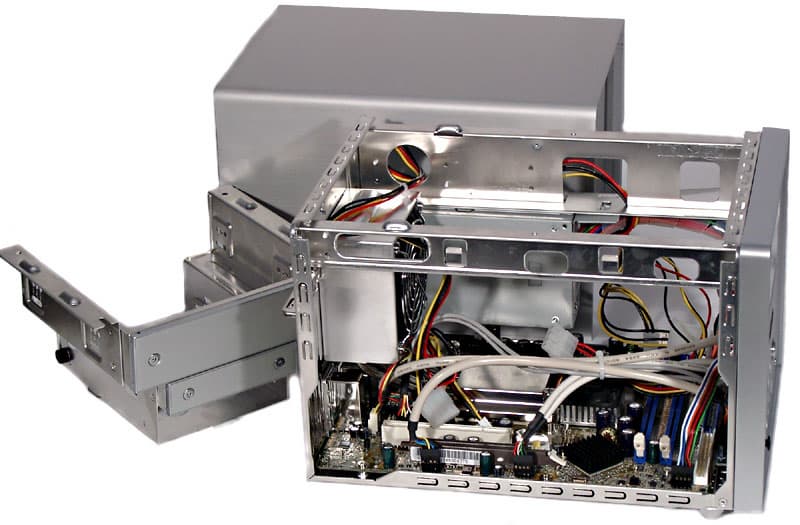

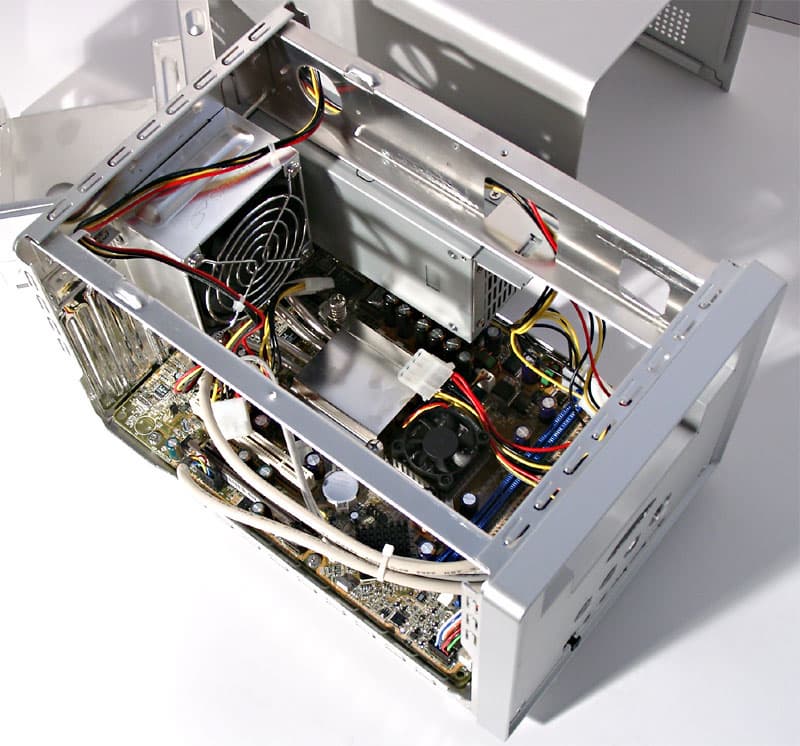

Краткий комментарий к фотографиям внутреннего устройства корпуса: все очень удобно, разве что корзину для дисковых накопителей приходится снимать, а после исключительно простого решения Iwill это уже выглядит маленьким недостатком. Впрочем, у XPC корзина побольше — рассчитана на три привода, позволяя использовать, при желании, любое внешнее 3-дюймовое устройство (на нынешний момент в этом качестве более актуально, пожалуй, выглядит картовод соответствующего форм-фактора).

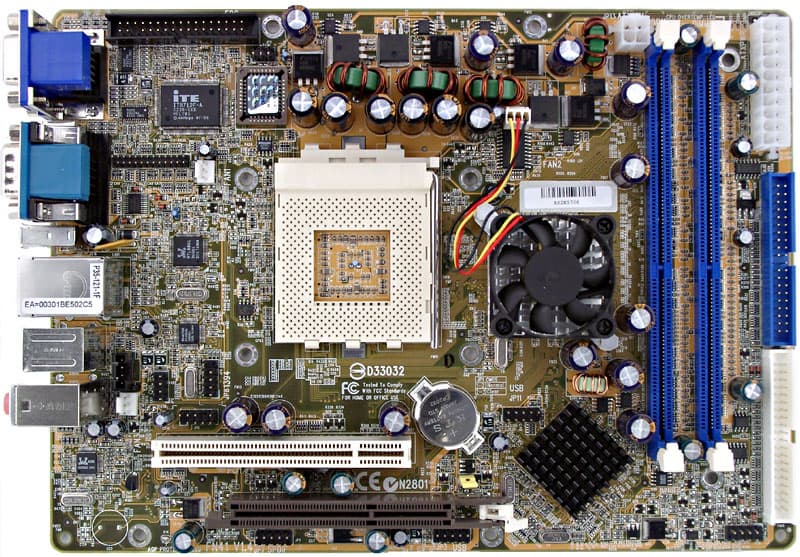

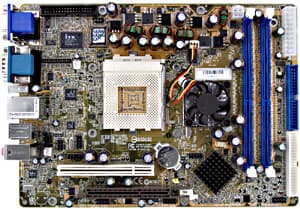

Как уже могли догадаться некоторые, в Shuttle SN41G2 применена плата на чипсете NVIDIA nForce2-GT — FN41. Соответственно, поддерживаются любые процессоры AMD Athlon XP, любой режим памяти вплоть до 2xDDR400, внешний видеоускоритель по шине AGP 8x, до двух мониторов одновременно (nView) и ТВ-выход при использовании интегрированного видеоядра класса GeForce4 MX, а также широкий набор периферийных интерфейсов (6 портов USB 2.0, 3 порта FireWire (Realtek 8801), 10/100 Мбит Ethernet (Realtek 8201BL) и 6-канальный звук (MCP-T и AC'97-кодек Realtek ALC650)). Стандартная для XPC поддержка одного слота AGP и одного PCI заметно выделяет эту линейку миниатюрных компьютеров, обеспечивая ее обладателям почти неограниченные возможности расширения.

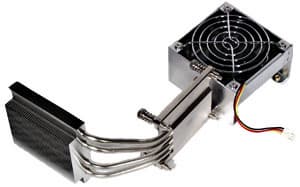

Удивил использованный процессорный кулер: в более старых моделях XPC , не рассчитанных на топовые (ныне) процессоры Pentium 4, в подошву этого устройства была запрессована медная пластина, а вот в поставке модели, ориентированной на самые современные Athlon XP, радиатор был цельноалюминиевым. Это тем более любопытно, что, согласно документации на сайте Shuttle, с SN41G2 должен поставляться кулер PH7 — именно с медной пластиной. Впрочем, технология тепловых трубок свое дело все равно делает успешно — об этом читайте ниже. Также отметим, что на довольно сильно греющихся мостах чипсета установлены радиаторы, а на северном — и вентилятор. Совокупный уровень шума системы охлаждения можно оценить как невысокий, а при простоях процессора (если температура падает ниже задаваемого в BIOS порога, выбранные вентиляторы снижают обороты) — и вовсе как незаметный.

Наконец, рассмотрим возможности BIOS, но, наверное, вы уже догадываетесь, что оверклокерам здесь (к счастью!) поживиться будет нечем. Доступны: настройки таймингов памяти, широкий выбор частот работы памяти (сохранены все стандартные варианты nForce2), настройка шины AGP, изменение частоты FSB до 200 МГц с шагом 1-2 МГц.

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, процессорный кулер (серии I.C.E.), плата, CD, руководства, шлейфы ATA66, ATA33 и FDD, переходник S-Video—>RCA, кабель питания, крепежные винты и большой набор опциональных компонентов
  • Формат корпуса: «кубик»
  • Размеры корпуса (ШxГxВ): 200x300x185 мм
  • Отсеки: 1 внутренний и 1 внешний 3,5", 1 внешний 5,25"
  • БП: ACHME AM630BS20S, 200 Вт
  • Плата, чипсет: Shuttle FN41, NVIDIA nForce2-GT
  • Видео: встроенная графика nForce2-G
  • Аудио: APU (интегрированный в MCP-T) и AC'97-кодек ALC650
  • Сеть: 10/100 Мбит Fast Ethernet, Realtek RTL8201BL
  • Слоты расширения: 1 AGP и 1 PCI (для полноразмерных карт)
  • Разъемы на передней панели: S/PDIF Out (TosLink), 2 Audio (микрофон/наушники), 2 USB (2.0), FireWire
  • Разъемы на задней панели: 2 PS/2, 1 COM, 2 VGA, 1 TV-Out (S-Video), 1 LAN, 2 USB (2.0), 2 FireWire, 3 Audio

Soltek Qbic EQ3000M

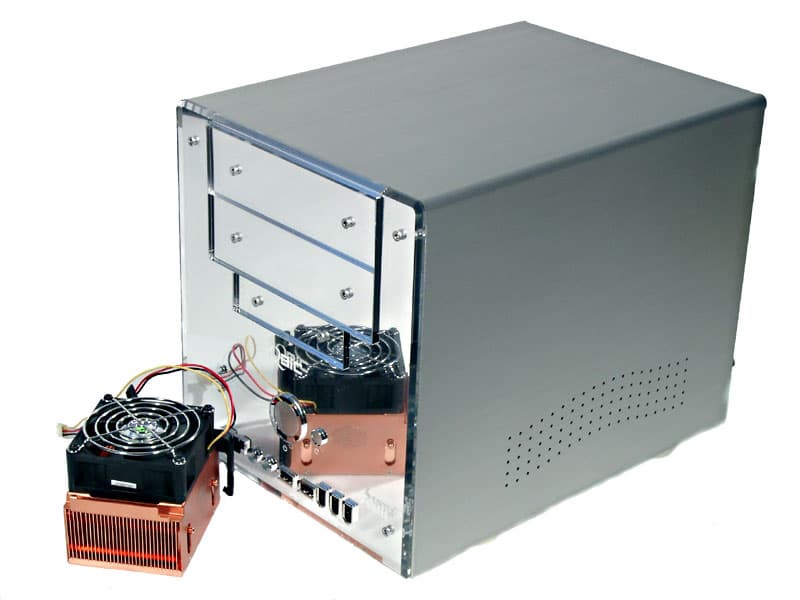

А вот перед нами и совершенно типичный плод OEM-сотрудничества. У barebone-систем серии Soltek Qbic и XPC от Shuttle настолько много общего (включая абсолютно ту же модель БП), что проще перечислить их отличия. Руководствуясь принципом, изложенным разделом выше, подробно разбирать EQ3000M мы не будем, но общее впечатление совместно составим.

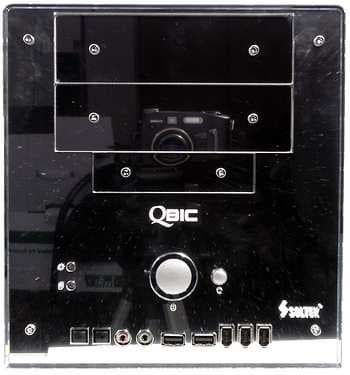

Съемная крышка корпуса та же, алюминиевая, а вот дизайн передней панели переделан: используется зеркальная накладка (также выпускается вариант Qbic с матово-белой накладкой, такие модели имеют индекс «-W») и изменен набор разъемов. Под рукой у обладателя EQ3000M всегда будут оптический вход и выход S/PDIF, два стандартных аудиоразъема, 2 порта USB (2.0) и 3 (все три, забегая вперед) FireWire. Ну и, пожалуй, главное отличие: у этой модели предусмотрены 2 отсека под внешние 5-дюймовые накопители (в дополнение к двум отсекам для 3-дюймовых). С одной стороны, это как-то неправильно: нарушается сама концепция мини-компьютера — так недолго и до добавления (по особым просьбам) еще пары слотов PCI… дальше со всеми остановками. C другой же, Soltek выпускает и «кубики» стандартных (по меркам Shuttle, разумеется) размеров, со стандартным одним 5-дюймовым отсеком (они имеют в названии модели «-2xxx-»), а так обладателям 3000-й серии не придется делать выбор между CD-, DVD- или комбо-приводом. В качестве недостатка EQ3000M привычно отметим [неизбежное в случае именно зеркального фасада] нарушение стильного внешнего вида после установки в свои отсеки внешних накопителей (уж чего-чего, а моделей с зеркальной «мордой» мы на рынке не наблюдаем).

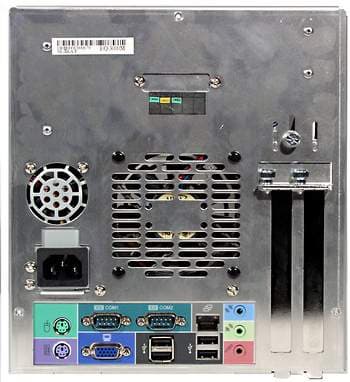

Сзади картина уже до боли знакомая, но, конечно, с измененной раскладкой по портам: 2 PS/2, 2 COM (у одного из немногих barebone-комплектов на рынке), аналоговый выход на монитор, 4 оставшихся USB (Soltek честно реализует весь потенциал периферийных контроллеров платы), LAN и 3 стандартных аудиоразъема. Рядом — маленький вентилятор БП, большой вентилятор (здесь он сам по себе) и место под выход двух карт расширения.

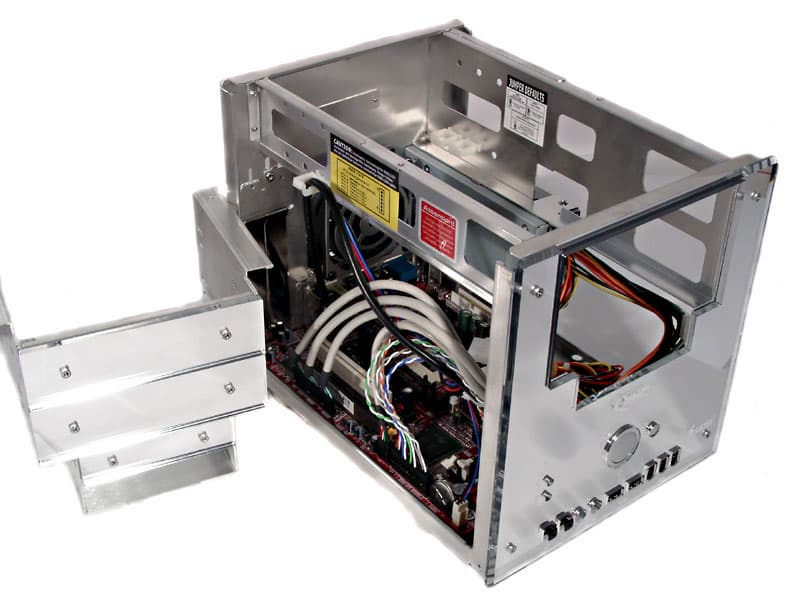

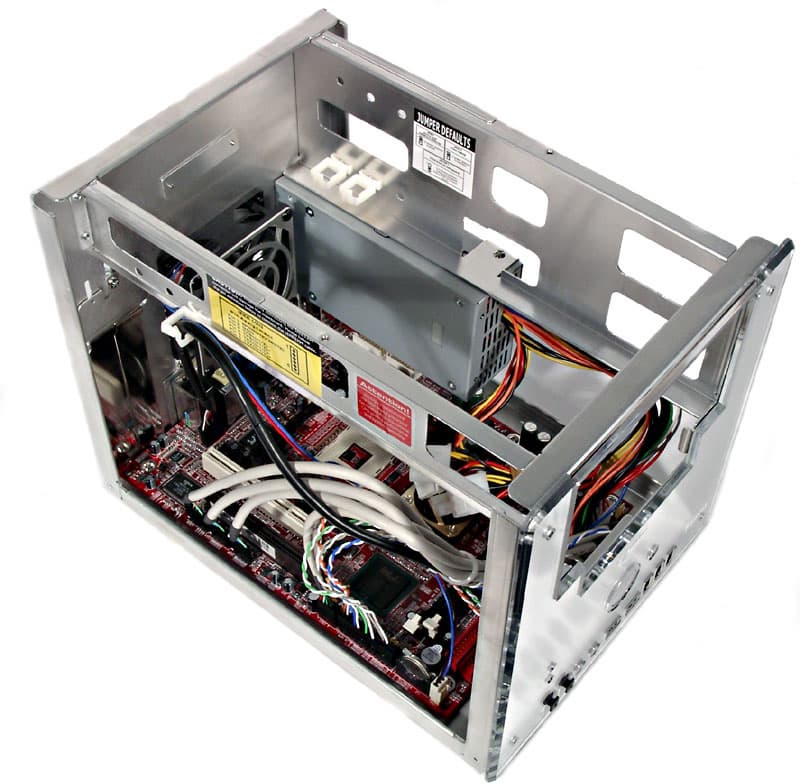

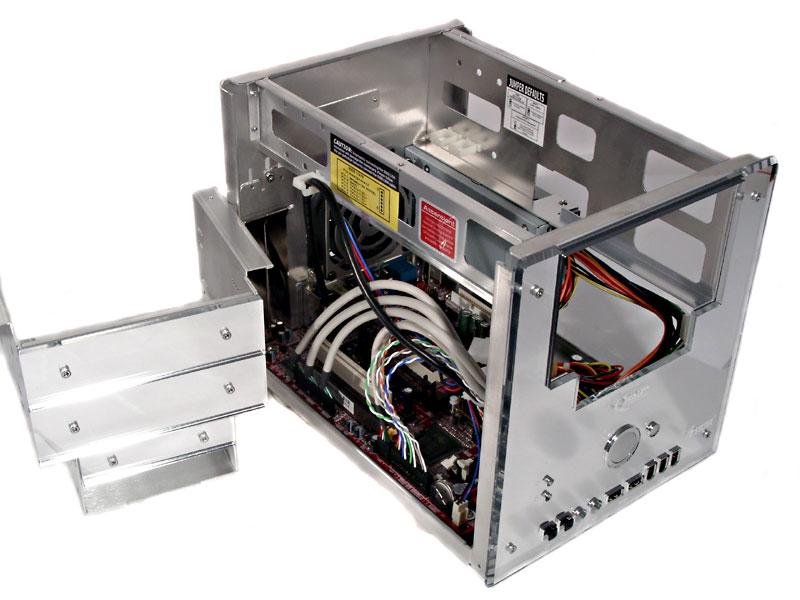

Внутри ничегошеньки не изменилось по сравнению с любым корпусом Shuttle G2, просто чуть выше стали стенки и соответственно увеличилась в размерах корзина для дисковых накопителей. Отметим, что к вопросам охлаждения в Soltek отнеслись очень тщательно, прилагая в комплекте 2 шлейфа ATA66 (один назван «ATA100») с двумя коннекторами каждый (то есть один шлейф — на одно IDE-устройство) и один шлейф FDD, разрезанные на полоски и стянутые по всей длине в узкий пучок для обеспечения оптимального воздухотока внутри корпуса. Действительно, даже два стандартных ATA66-шлейфа способны здорово испортить картину — с нетерпением ждем прихода Serial ATA. Поскольку barebone-система рассчитана как минимум на три дисковых накопителя, вам может потребоваться IDE-шлейф с тремя коннекторами (на два устройства, плюс один в плату), но в обязательный комплект такой не входит, а доступен в качестве опции — разумеется, тоже в «исполосованном» виде.

Дополняет благостную ситуацию с охлаждением весьма приличного качества 80-миллиметровый вентилятор от ADDA с функцией термоконтроля, крепящийся в этой модели просто на заднюю стенку корпуса, так как кулера I.C.E. в комплекте нет. В комплекте, на самом деле, нет вообще никакого процессорного кулера — видимо, инженеры Soltek не слишком опасаются за судьбу установленных в их barebone Pentium 4 и не ограничивают пользователя в самостоятельном выборе модели (в принципе, можно, например, заказать тот же кулер линейки I.C.E. и водрузить его на «законное» место). Любопытно, что в комплекте с моделью EQ3701M (рассчитанной на Athlon XP) «бесплатно» идет внушительных габаритов кулер с цельномедным радиатором. ;)

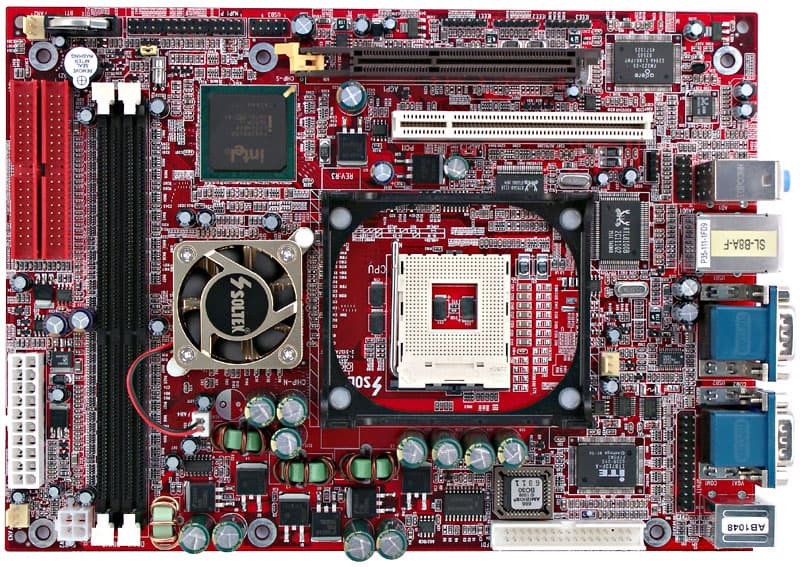

Разумеется, в составе barebone-системы Soltek применяется материнская плата этой компании — модель Soltek B8A-F на чипсете i845GE. Чипсет этот всем нашим читателям, без сомнения, хорошо знаком, так что приведем кратко его параметры: поддержка частоты процессорной шины до 533 МГц, памяти до DDR333, внешнего видеоускорителя по шине AGP 4x и интегрированный ускоритель Intel Extreme Graphics с увеличенной по сравнению с i845G(V) частотой ядра. Возможности по поддержке периферии самые обычные, даже минимальные на сегодня: 6 портов USB 2.0, 3 порта FireWire (Agere FW323-05), 10/100 Мбит Ethernet (Realtek 8100B) и 6-канальный AC'97-звук (Realtek ALC650). О наличии одного слота AGP и одного PCI, наверное, можно не упоминать, а про настройки в BIOS Setup и хотелось бы рассказать, да там тот же джентльменский минимальный набор: настройки таймингов памяти, выбор частоты ее работы, ручное распределение прерываний по слотам и изменение частоты FSB до 200 МГц с шагом 1 МГц.

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, CD, руководства, 3 «узких» шлейфа (2 ATA66 и 1 FDD), кабель питания, крепежные винты
  • Формат корпуса: «кубик»
  • Размеры корпуса (ШxГxВ): 215x295x230 мм
  • Отсеки: 1 внутренний и 1 внешний 3,5", 2 внешних 5,25"
  • БП: ACHME AM630BS20S, 200 Вт
  • Плата, чипсет: Soltek B8A-F, Intel 845GE
  • Видео: встроенная графика i845GE (безупречное качество в 2D до 1024x768x32@100 Гц)
  • Аудио: AC'97-кодек ALC650
  • Сеть: 10/100 Мбит Fast Ethernet, Realtek RTL8100B
  • Слоты расширения: 1 AGP и 1 PCI (для полноразмерных карт)
  • Разъемы на передней панели: S/PDIF In/Out (TosLink), 2 Audio (микрофон/наушники), 2 USB (2.0), 3 FireWire
  • Разъемы на задней панели: 2 PS/2, 2 COM, 1 VGA, 1 TV-Out (S-Video), 1 LAN, 4 USB (2.0), 3 Audio

Исследование производительности

Тестовый стенд:

  • Процессоры:
    • AMD Athlon XP 2400+ (15x133 МГц = 2000 МГц), Socket A
    • Intel Pentium 4 2,4B ГГц (18x133 МГц), Socket 478
  • Материнские платы:
    • ASUS P4S8L на чипсете SiS651 в составе ASUS Pundit
    • Iwill XP4 на чипсете i845GV в составе Iwill XP4
    • Shuttle FN41 на чипсете NVIDIA nForce2-GT в составе Shuttle SN41G2
    • Soltek B8A-F на чипсете i845GE в составе Soltek EQ3000M
  • Память:
    • 2x256 МБ PC3200(DDR400) DDR SDRAM DIMM TwinMOS, CL 2
    • 512 МБ PC2700(DDR333) DDR SDRAM DIMM Samsung, CL 2
  • Внешняя видеокарта: Palit Daytona GeForce4 Ti 4600
  • Жесткий диск: IBM IC35L040AVER07-0, 7200 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP1
    • DirectX 9.0
    • Intel Chipset Software Installation Utility 5.00.1012
    • Intel Application Accelerator 2.3
    • Intel Extreme Graphics Driver 12.1
    • SiS AGP Driver 1.15
    • SiS IDE Driver 2.03
    • SiS Video Driver 2.15
    • NVIDIA UDP 2.03
    • NVIDIA Detonator XP 40.72 (VSync=Off)
  • Тестовые приложения:
    • VirtualDub 1.4.10 + DivX codec 5.02 Pro
    • Gray Matter Studios & Nerve Software Return to Castle Wolfenstein v1.1
    • Croteam/GodGames Serious Sam: The Second Encounter v1.07

Тестирование производительности barebone-комплектов — занятие довольно бессмысленное. Желающим примерно оценить их скорость стоит обратиться к нашим же материалам исследования именно чипсета, на котором основана материнская плата набора. Конечно, платы разных производителей могут немного отличаться по скорости, но, как правило, разброс показателей в таких группах составляет порядка 2-3%. Тем более бессмысленным представляется нам сравнение barebone-комплектов, рассчитанных на разные процессоры, так как тут результат вообще практически целиком может определяться выбором этого компонента системы. Реальная польза от проведения нашего комплекса тестов все же имеется, и состоит она в проверке общей «безглючности» системы при задействовании практически всех ее интегрированных возможностей (звука и видео) в сложных, нагружающих разные узлы компьютера в разных сочетаниях, приложениях.

На диаграммах же мы приведем показатели одного характерного теста на производительность контроллера памяти, а также немного подробнее исследуем barebone-наборы в трехмерных играх, где не всегда имеется альтернатива встроенному видеоускорителю. Для самых дотошных добавим, что в модели от Shuttle использовался двухканальный режим работы памяти, у моделей ASUS и Soltek — одноканальный DDR333, а у Iwill — DDR266 (из-за ограничения чипсета).

Комплекты ASUS и Soltek демонстрируют предсказуемо одинаковый результат, Iwill отстает за счет более медленной памяти, а Shuttle не хватает мощи процессора (в этом конкретном приложении Athlon XP 2400+ оказывается слабее Pentium 4 2,4B ГГц).







В играх самое интересное — абсолютные значения fps в реальных игровых режимах. Прекрасно видно, что графическое ядро в i845GE и в i845GV одно и то же (но в i845GV оно работает на меньшей частоте и к тому же у Iwill медленнее память), а SiS315 (в составе SiS651) обычно отстает от них при средне-низком качестве графики, но отыгрывается в средне-высоком. Однако важнее то, что все эти решения не годятся для полноценной игры в современных трехмерных шутерах. Вот nForce2-G находится вполне на уровне, обеспечивая достойные 50 fps в 1024x768x32, только не забывайте про необходимость двухканального режима памяти. Ну а при использовании современной внешней видеокарты (там, где это возможно) «играбельны» становятся практически любые режимы, но это уже тема для раздела «Видеосистема».

Температурный режим

Наконец, посмотрим, на что окажутся способны системы охлаждения исследуемых комплектов. Сразу отметим, что полного корректного сравнения не получится, так как в модели Shuttle применяется процессор другой архитектуры, обладающий совершенно иными тепловыми характеристиками. Разумеется, прямо сопоставить результаты двух использованных процессоров нельзя, но для уяснения общего положения дел стоит иметь в виду, что типичное тепловыделение AMD Athlon XP 2400+ составляет 62 Вт, а у нашей модели Intel Pentium 4 2,4B ГГц — 57,8 Вт.

Похожие по характеристикам кулеры у ASUS и Iwill и отработали одинаково, а вот использованный нами для комплекта Soltek кулер того же Iwill показал довольно странные результаты: он гораздо лучше отводил тепло от простаивающего процессора, но при серьезной загрузке последнего откатился по эффективности на последнее место. Честно говоря, внятных объяснений этому факту у нас нет, так как и общая продуманность и объем корпуса, и крепление кулера таким образом, чтобы ребра радиатора были перпендикулярны задней стенке корпуса, вроде бы свидетельствуют в пользу EQ3000M (да и результаты охлаждения процессора в простое говорят о том же). Про систему охлаждения Shuttle в сравнении с остальными ничего сказать нельзя, но в прошлых наших испытаниях моделей XPC кулеры линейки I.C.E. проявляли себя наилучшим образом. Отметим, что в целом все кулеры со своей задачей прекрасно справились, удержав температуру процессора на допустимом уровне при тестировании в закрытом корпусе и использовании интегрированного видео и звука.



Говоря о тепловом режиме в корпусе, нужно, конечно, обратить внимание и на охлаждение прочих компонентов системы. А вот по этому параметру, как мы, опять же, уже отмечали в предыдущих статьях, способ прямого удаления тепла от процессора «за борт» при помощи I.C.E. здорово проигрывает нагнетанию воздуха на процессорный радиатор (с последующим распространением его по корпусу) у традиционных кулеров, примененных в остальных barebone-комплектах. Фактически, у Shuttle вся внутрикорпусная вентиляция сводится к работе вентилятора на задней стенке, обладающего большим диаметром, но низкой скоростью вращения, да маленького вентилятора на чипсете, что немедленно и сказывается на температуре материнской платы и винчестера, как только система выходит из состояния простоя. У остальных же участников тестирования показатели очевидны и вполне логичны: в тесном корпусе Pundit электронным компонентам «живется» хуже всего, а винчестер, зажатый в тиски своей крошечной корзины, просто вопиет о помощи; относительно просторный корпус и отличный вентилятор на задней стенке у Soltek безусловно выгодно отличают EQ3000M от XP4, к тому же винчестер у последнего все-таки слишком прижат к CD-приводу.

Отдельно отметим, что даже при установке «горячего» видеоускорителя GeForce4 Ti 4600 значения температуры в обоих barebone-комплектах (использование AGP-карт поддерживают только Shuttle и Soltek) оставались примерно в тех же пределах — весьма вдалеке от критических.

Заключение

Ни один из представленных сегодня комплектов не показался нам неудачным, так что мы с легким сердцем можем рекомендовать все эти модели и их «ближайших родственников». Если оценивать по мультимедийным возможностям, то явный лидер сравнения — ASUS Pundit, за ним неразделимо следуют barebone от Shuttle и Soltek, а Iwill XP4 — самый простой. Однако и ориентировочная стоимость модели Iwill самая низкая, так что положение выглядит сбалансированным. Оценка удобства использования, скоростных характеристик и температурного режима работы всех участников представлена и разобрана выше, так что выбирайте в соответствии со своими личными потребностями. Ну а мы в заключение приведем краткий список самых характерных плюсов и минусов каждого barebone-комплекта.

ASUS Pundit

Плюсы:

  • Впечатляющий дизайн при закрытых крышках передней панели
  • Возможность установки высокопрофильных плат PCI
  • Наибольшее количество слотов PCI (2)
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Наличие картовода 4-в-1 для флеш-карт и слота PCMCIA
  • Наличие оптического входа и выхода S/PDIF
  • Наличие интегрированного ТВ-выхода (S-Video и RCA)
  • Наличие цифрового выхода (DVI) на LCD-монитор или аналогичное устройство
  • Неплохой процессорный кулер в комплекте
  • Неплохой выбор дополнительных аксессуаров
  • Низкий уровень шума системы охлаждения

Минусы:

  • Значительное ухудшение внешнего вида при постоянном использовании разъемов передней панели
  • Отсутствие светоиндикации активности CD/DVD-привода
  • Затрудненная сборка/разборка
  • Невозможность установки AGP-видеокарты
  • Высокая температура внутри корпуса, и особенно — винчестера

Iwill XP4

Плюсы:

  • Очень удобная сборка/разборка
  • Поддержка USB 2.0
  • Возможность установки высокопрофильной платы PCI

Минусы:

  • Немного «простоватый» дизайн
  • Невозможность установки AGP-видеокарты
  • Всего один разъем для памяти
  • Повышенная температура внутри корпуса
  • Потенциальная «цветовая несовместимость» с CD/DVD-приводами

Shuttle XPC SN41G2

Плюсы:

  • Стильный дизайн
  • Удобная сборка/разборка
  • Возможность установки высокопрофильных плат AGP и PCI
  • Весьма приличное (для встроенной графики) 3D
  • Поддержка FireWire
  • Поддержка USB 2.0
  • Качественный интегрированный звуковой процессор (не кодек!)
  • Наличие оптического выхода S/PDIF
  • Наличие интегрированного ТВ-выхода (S-Video + переходник на RCA в комплекте)
  • Наличие аналогового выхода на второй монитор
  • Отличная система охлаждения процессора в комплекте
  • Широкий выбор дополнительных аксессуаров

Минусы:

  • Высокая температура внутри корпуса, и повышенная — у винчестера
  • Потенциальная «цветовая несовместимость» с FDD/CD/DVD-приводами

Soltek Qbic EQ3000M

Плюсы:

  • Стильный дизайн
  • Удобная сборка/разборка
  • Возможность установки двух 5,25" накопителей
  • Возможность установки высокопрофильных плат AGP и PCI
  • Поддержка USB 2.0
  • Поддержка FireWire
  • Наличие оптического входа и выхода S/PDIF
  • Наличие интегрированного ТВ-выхода (S-Video)
  • Отличное охлаждение корпуса
  • «Узкие» шлейфы в комплекте

Минусы:

  • «Цветовая несовместимость» с FDD/CD/DVD-приводами


Barebone-системы ASUS Pundit, Iwill XP4 и Soltek Qbic EQ3000M предоставлены компанией Пирит
