Так сложилась ситуация в нашей тестовой лаборатории, что к очередному представлению barebone-систем у нас собрались модели от уже принимавших участие в обзорах компаний. Более того: две из трех моделей чрезвычайно похожи на рассмотренные нами ранее продукты Iwill и Soltek, поэтому постоянные читатели могут без особого ущерба для своей информированности ограничиться главой про Iwill ZPC. Ну а те, кто искал «то же самое, но с перламутровыми пуговицами», имеют возможность завершить свои поиски как раз на описываемых вариациях на старые темы. Так, очередной Qbic от Soltek, при сохранении отличного корпуса, рассчитан на не слишком жалуемый производителями barebone-комплектов Athlon XP. Впрочем, подробности ниже.
Iwill XP4-G
О том, что barebone-комплект Iwill XP4-G практически полностью соответствует уже рассмотренной нами модели XP4, недвусмысленно свидетельствует его название. Действительно, за исключением слегка модифицированной внешности (точнее даже, передней панели) и одной особенности, прямо следующей из иного чипсета материнской платы XP4-G, различий между комплектами нет, так что предлагаем вам освежить свою память описанием из прошлого обзора. Ну а представляя кратко внешний вид нынешней модели, можно отметить привлекательный маленький размер (190(Ш)x270(Г)x165(В) мм) «кубического» алюминиевого корпуса с вентиляционными отверстиями по бокам. Выполненная из серебристого в крапинку пластика передняя панель выглядит неброско, но многое будет зависеть от установленного вами 5-дюймового накопителя.

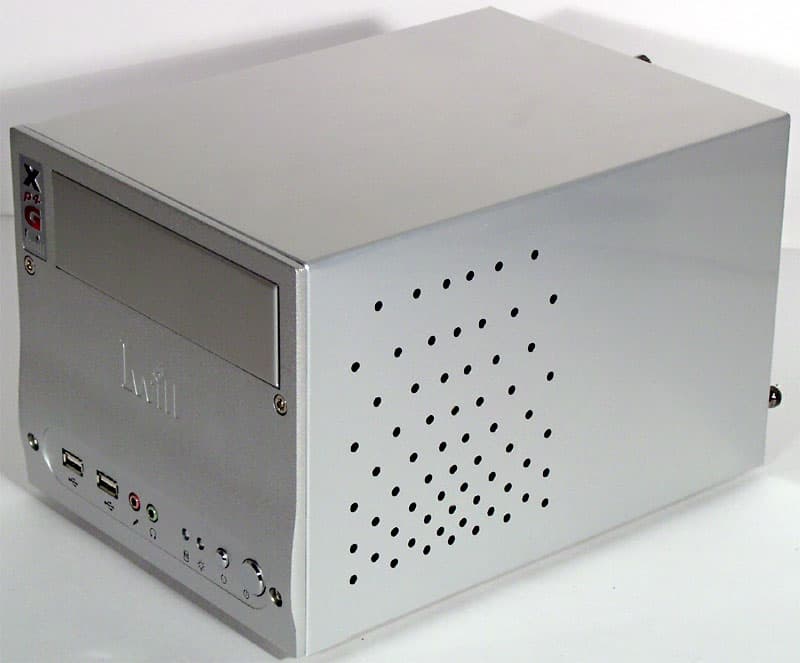

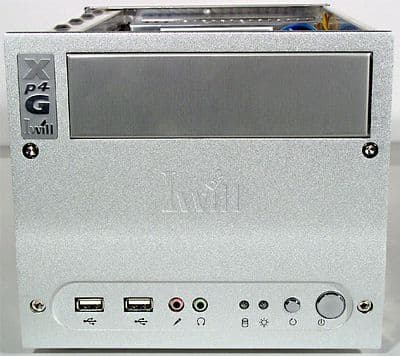

Функциональные элементы на передней панели изменили свое расположение, но набор их остался прежним (да и вообще этот набор на нынешний момент является просто минимальным стандартом): 2 порта USB (2.0), линейный выход (на наушники), микрофонный вход, кнопки включения питания и кнопка Reset. Внешний отсек для 5-дюймовых устройств откровенно «заглушен» металлической пластиной в преддверии использования по назначению — не обманите ожидания устройства. :)

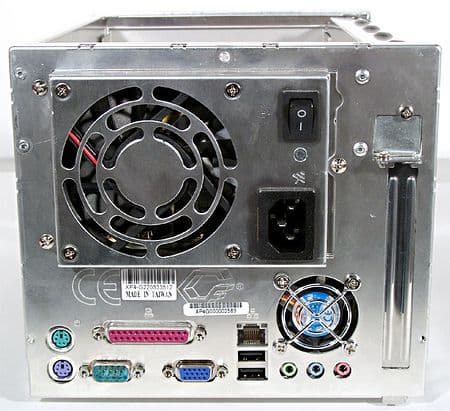

А вот задняя панель и вовсе не претерпела никаких изменений, там в прежнем порядке готовы «оживить» периферию 2 порта PS/2, 1 LPT, 1 COM, 1 VGA, 1 LAN, 2 USB (2.0) и 3 Audio. Поменялись относительно обычной ситуации вентиляторы: большой выдувает воздух из БП (интересного, кстати, почти не встречающимся у миниатюрных компьютеров выключателем питания), а маленький пытается охлаждать внутренности корпуса напрямую. Завершает картину выход для единственной карты расширения.

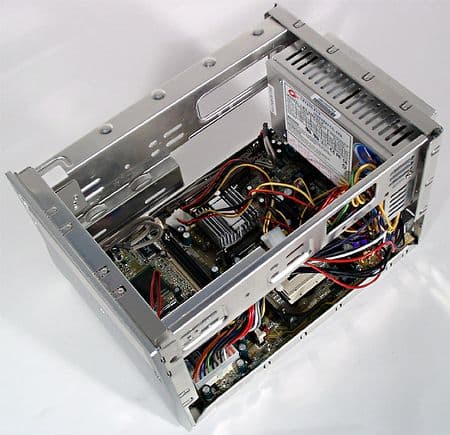

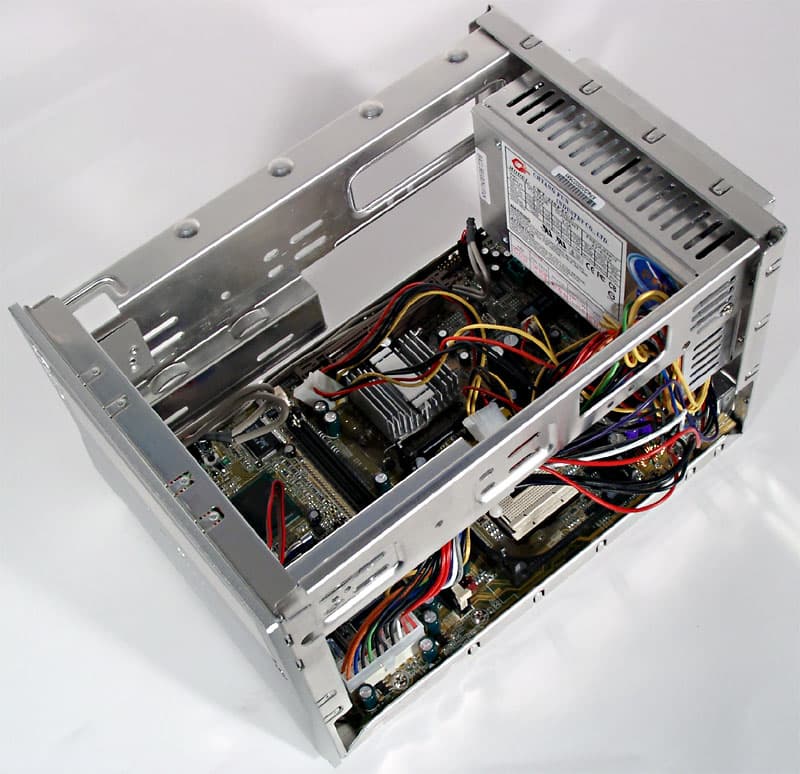

Корпус спроектирован настолько просто, что описывать практически нечего, все видно на единственной фотографии. Блок питания установлен на задней стенке и прижат к ней, а через вентиляционные отверстия у него по бокам из корпуса удаляется нагретый воздух. Также на заднюю стенку (не совсем понятно зачем :)) крепится и маленький вентилятор Delta. CD/DVD-привод и винчестер (у комплекта всего два отсека: 5-дюймовый внешний и 3-дюймовый внутренний) монтируются прямо на стойки корпуса, что очень удобно, так как удается обойтись без специальной корзины, а пропускаемый между ними IDE-шлейф позволит снять остроту проблемы размещения кабелей в корпусе. Впрочем, если по какой-то причине винчестер вы не установите сразу, то в дальнейшем для выполнения этой операции придется демонтировать дисковод. К сожалению, высота корпуса не дает возможности разместить два внутренних отсека, но все же следовало бы чуть увеличить единственный, чтобы винчестер не так прижимался к верхнему устройству.

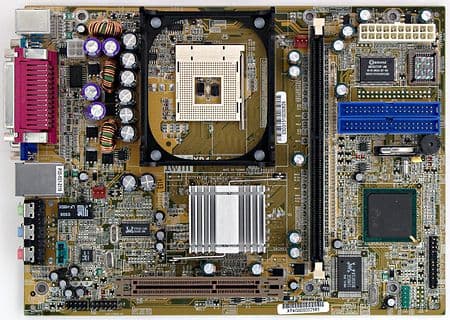

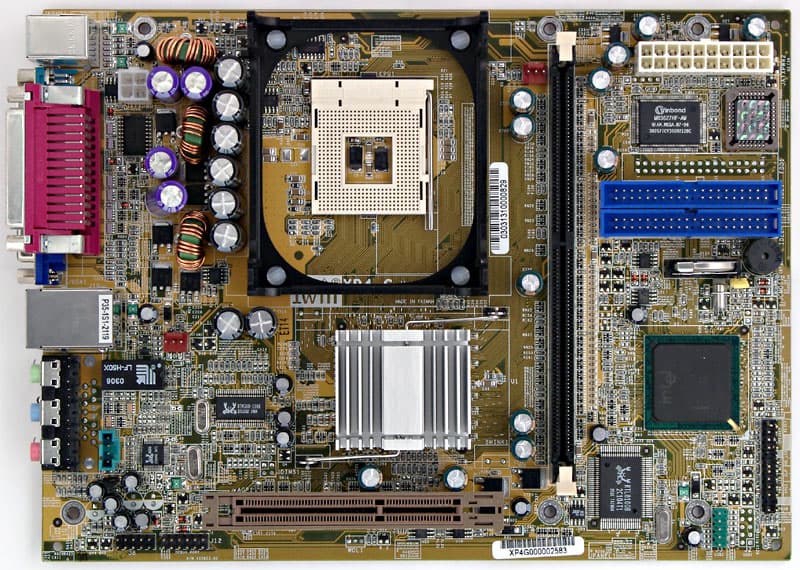

Системная плата, используемая в Iwill XP4-G, основана на чипсете i845GE, и этот факт, помимо небольшого увеличения скорости, обуславливает именно то отличие двух комплектов Iwill, из-за которого они будут не конкурировать на рынке, но дополнять друг друга. Конечно, архитектурная разница между i845GE и i845GV состоит в поддержке внешних AGP-карт первым, так что в качестве единственного слота для карт расширения у XP4 применен PCI, а у XP4-G — AGP (4x, только полуторавольтовые карты). Из прочих особенностей платы отметим работу с процессорами с FSB до 533 МГц, памятью DDR200/266/333 (всего один разъем!), 6 портов USB 2.0 (два последних вывести, по сути, некуда), шестиканальный AC'97-кодек ALC650 и сетевой PHY-контроллер Realtek 8100B. В ужасно неудобном BIOS от WhizPro все очень скромно, из реально полезного доступны только настройки таймингов и выбор частоты работы памяти, ручное распределение прерываний по устройствам и изменение частоты FSB до 250 МГц с шагом 1 МГц при весьма гибком регулировании частоты шин AGP/PCI.
Возвращаясь к вопросу о вентиляторах, надо отметить, что нам вновь не удалось обнаружить способ настройки функционирования пары на задней стенке, которая, согласно документации, должна регулировать свои обороты в зависимости от температуры в корпусе, включаясь в работу при достижении некоего порога. Более того, также вопреки документации не контролировался (или же попросту отсутствовал) датчик температуры на системной плате. Впрочем, это последняя плохая новость: после установки нашего стандартного тестового кулера CoolerMaster CI4-7I53A (в комплекте кулер для процессора отсутствует) температура отслеживаемых компонентов оказалась с запасом в пределах нормы.
Как видите, даже самый производительный и горячий из поддерживаемых процессор Intel Pentium 4 3,06 ГГц при использовании также далеко не холодной видеокарты на GeForce4 Ti 4600 не заставил спасовать систему охлаждения Iwill XP4-G.
В заключение приведем краткие характеристики barebone-комплекта, поставляемого в картонной коробке с ручкой для переноски.

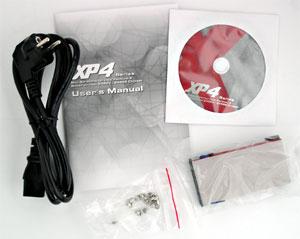

- Комплектация: корпус, БП, плата, CD, руководство, шлейф ATA66, кабель питания, крепежные винты
- Формат корпуса: «кубик»
- Размеры корпуса (ШxГxВ): 190x270x165 мм
- Отсеки: 1 внутренний 3,5", 1 внешний 5,25"

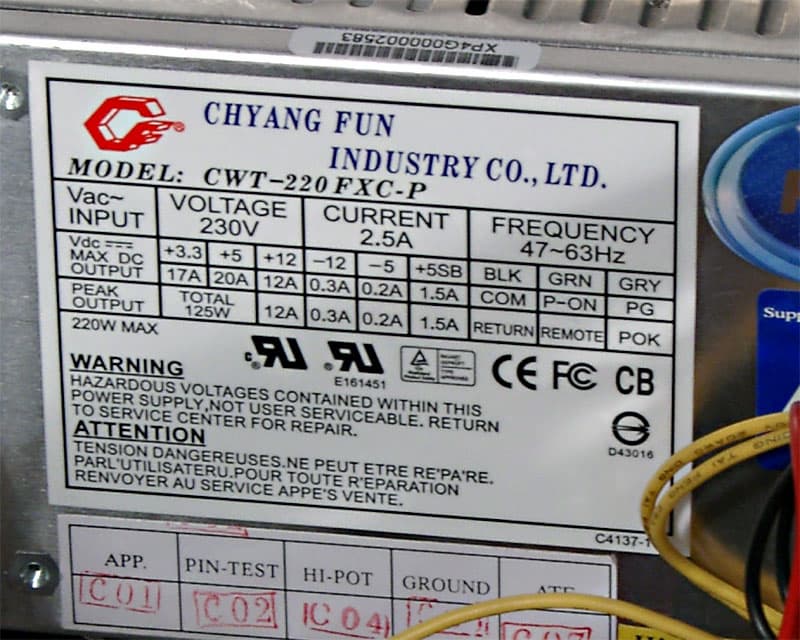

- БП: Chyang Fun CWT-220FXC-P, 220 Вт (маркировка)
- Плата, чипсет: Iwill XP4-G, Intel 845GE
- Видео: встроенная графика i845GE (безупречное качество в 2D до 1024x768x32@100 Гц)
- Аудио: AC'97-кодек ALC650
- Сеть: 10/100 Мбит Fast Ethernet, Realtek RTL8100B PHY
- Слоты расширения: 1 AGP (для полноразмерных карт)
- Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (2.0)
- Разъемы на задней панели: 2 PS/2, 1 LPT, 1 COM, 1 VGA, 1 LAN, 2 USB (2.0), 3 Audio
Iwill ZPC
Одного взгляда на внешний вид этой модели и в ее паспорт для выяснения точных размеров достаточно, чтобы отнести Iwill ZPC к особому классу миниатюрных компьютеров. Если обычные barebone-комплекты, вроде представленных в этом же обзоре, это, по сути, уменьшенные стандартные настольные модели, то ZPC, как и описанный нами недавно EZgo MiniPC, — модель, в своем роде, концептуальная. Здесь все подчинено желанию инженеров компании максимально уменьшить габариты изделия, так что в жертву приносятся некоторые разумные и удобные свойства, а стоимость растет пропорционально удаленности от стандартов. О том, кому и зачем нужен такой компьютер, мы поговорим после детального знакомства, а пока просто констатируем, что по размерам (184(Ш)x263(Г)x54(В) мм) этот блок сравним с обычным внутренним CD/DVD-приводом.

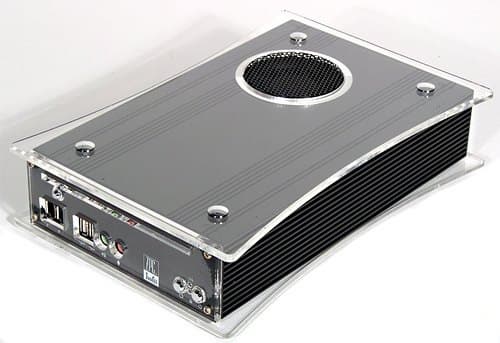

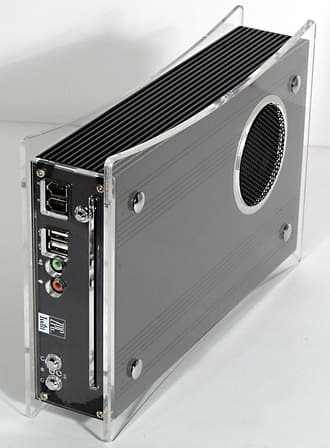

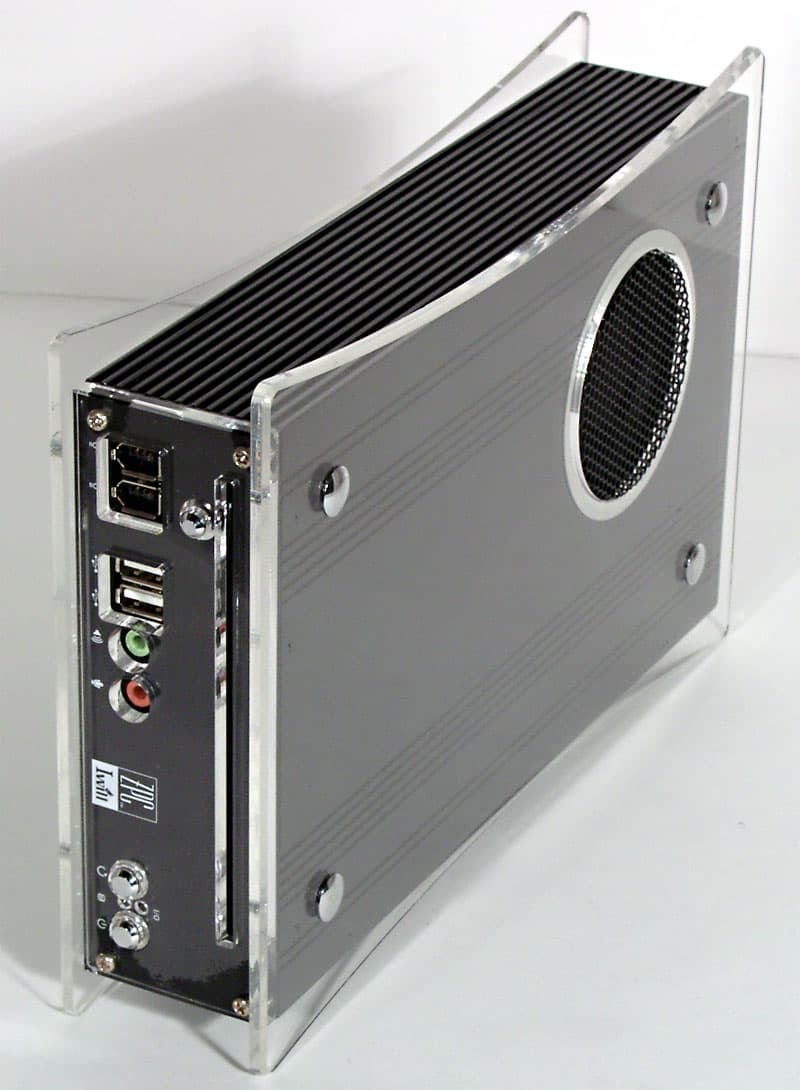

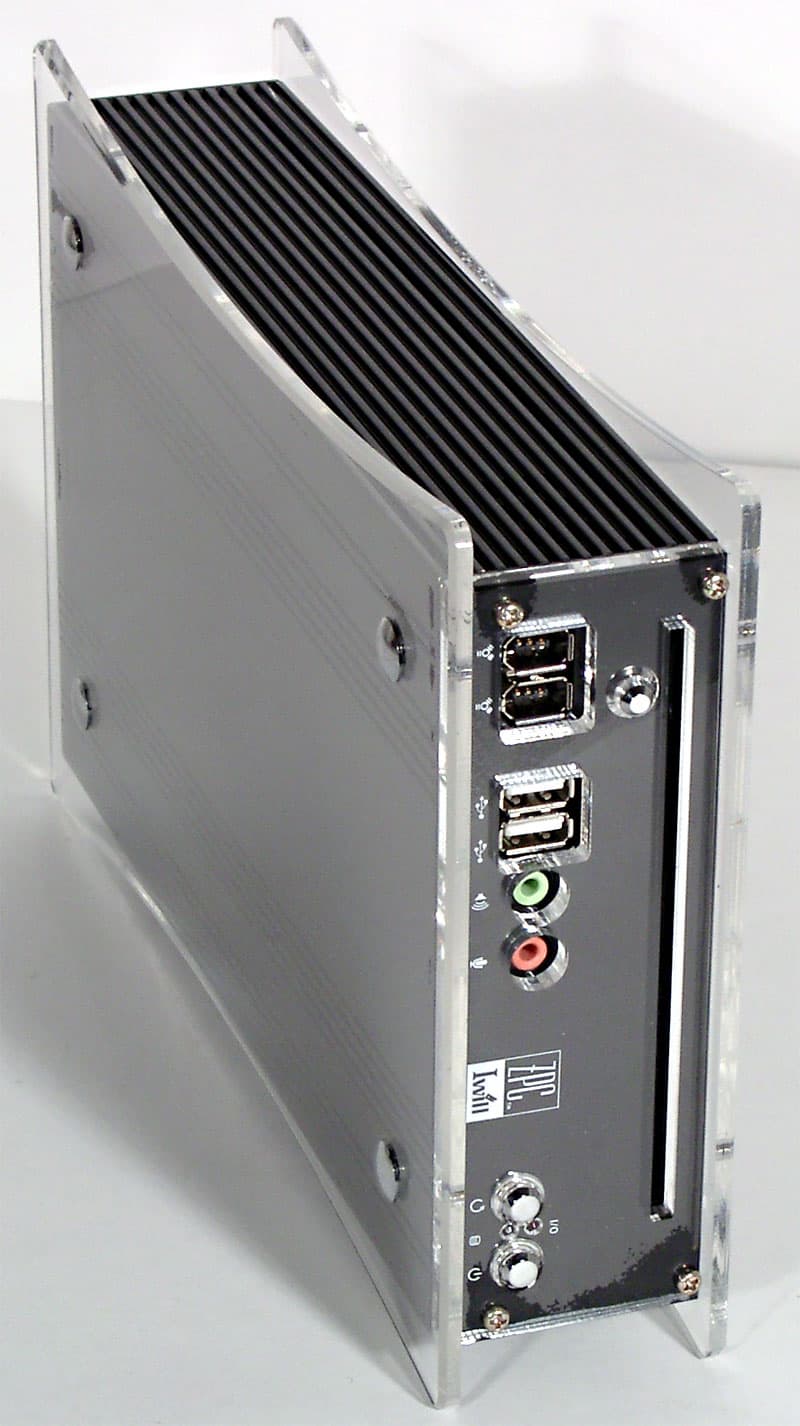

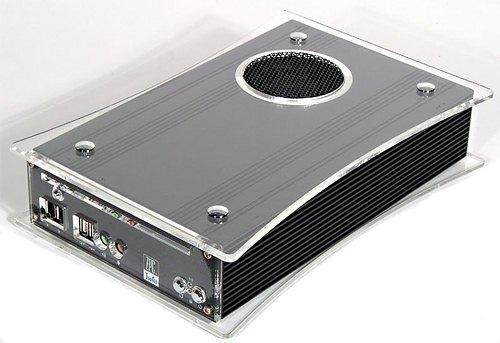

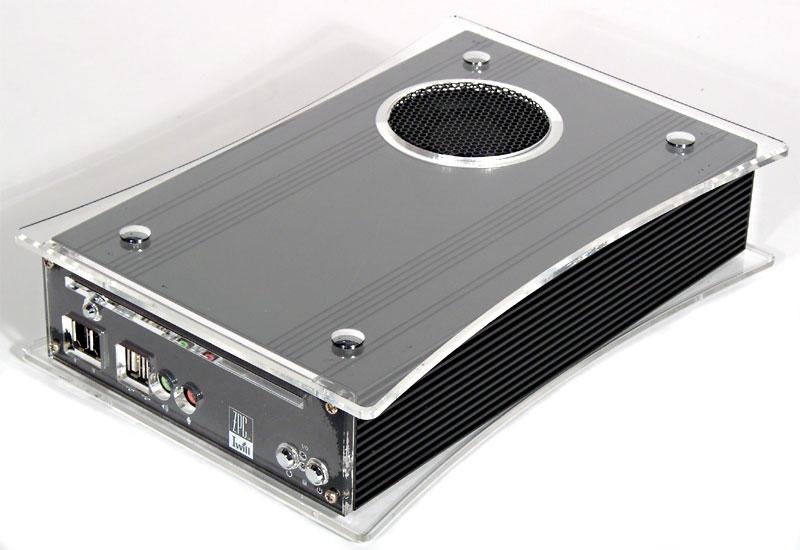

Итак, крохотный алюминиевый корпус, две фигурные плексигласовые пластины сверху и снизу, возможность установки вертикально. Последнее заявлено и даже рекомендуется в руководстве, но по фотографиям вполне можно оценить устойчивость Iwill ZPC в этом положении, так что для размещения на рабочем столе — категорически не годится. Миниатюрные размеры принуждают прежде всего поинтересоваться вопросами охлаждения компьютера и тут нас ожидает первый сюрприз: отверстие для поступления внутрь воздуха лишь одно (на крышке, забрано декоративной решеткой), а помимо него есть только одно выходное на задней панели. Напрашивающиеся по бокам вентиляционные отверстия отсутствуют, возможно, во избежание воздействия горячего воздуха на установочную поверхность (при размещении ZPC в вертикальном положении в какой-нибудь мебельной полочке/тумбочке). Разумеется, подстать габаритам и вес этой модели — не более 4 кг в максимальной экипировке.

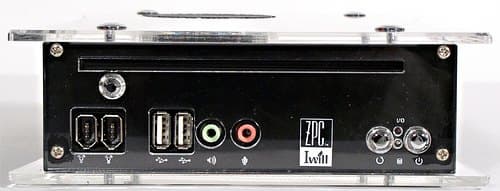

На весьма небольшой передней панели уместились 2 порта FireWire, 2 USB (2.0), линейный выход и микрофонный вход, кнопки включения питания и Reset, а также отверстие под CD/DVD-привод slim-типа. Тут надо сразу оговориться, что изначально предполагался целый набор сочетаний цветов корпуса и компоновки передней панели, но в итоге Iwill вроде бы решила ограничиться двумя: черный корпус с дисководом щелевого типа (который и был у нас на тестировании) и серебристый, рассчитанный на привод с выдвижным лотком.

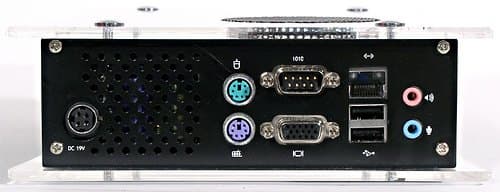

Сзади 2 порта PS/2, 1 COM (второго последовательного порта и параллельного нет), 1 VGA, 1 LAN, еще 2 USB (2.0) и пара аудиоразъемов, дублирующих фронтальные (работать одновременно может только один вход/выход из дублеров). По наличию круглого разъема слева можно понять, что для ZPC используется внешний БП (от Delta Electronics, 19-вольтовый, на 90 Вт). После отвинчивания четырех винтов задняя панель снимается, и из корпуса по боковым полозьям выдвигается его содержимое единым куском. :)

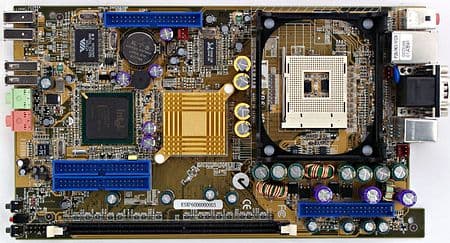

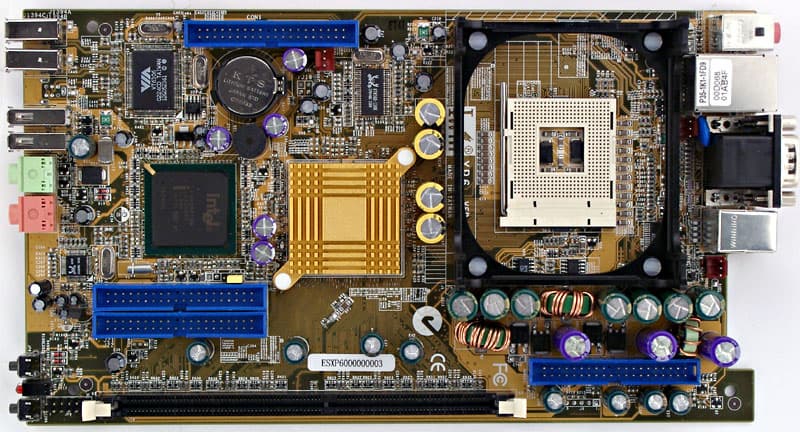

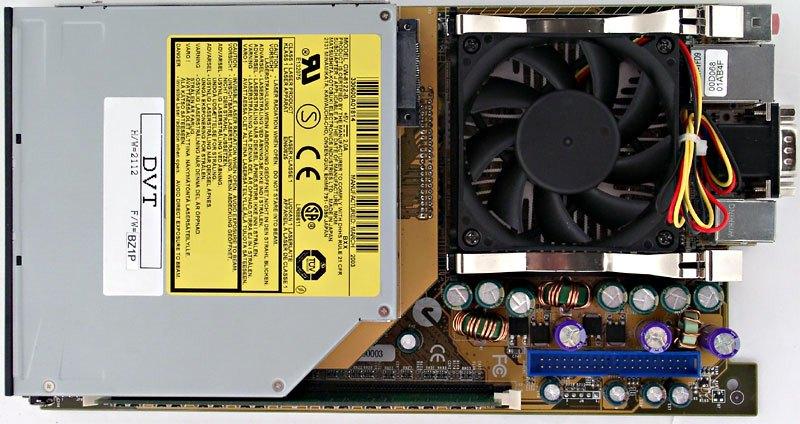

Основу «внутренностей» составляет, конечно, материнская плата, которая в данном случае полностью оправдывает свое название, так как на нее монтируется, в том числе, и специальная дочерняя плата с дисковыми накопителями. Вообще, первое впечатление от увиденного — отличная продуманность: единственный провод внутри служит для подключения кулера!
В самом деле, все разъемы и кнопки задней и передней панелей распаяны прямо на плате (поэтому вдвигать ее обратно в корпус надо аккуратно, стараясь «попасть»), а для подсоединения внутренних устройств используются 4 разъема, по виду соответствующих разъемам IDE. Сама материнская плата основана на чипсете i845GV (аналог i845G без внешнего порта AGP), поддерживает частоту FSB до 533 МГц, а памяти — до 266 МГц (и только один модуль). Возможности по поддержке периферии красноречиво демонстрируют уже представленные вашему вниманию фотографии разъемов на панелях корпуса, а вспоминать о картах расширения в таких условиях просто неуместно.

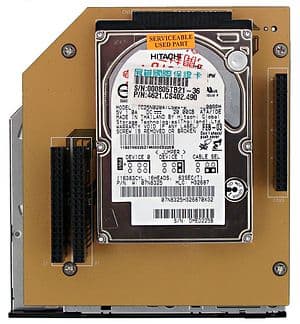

Отдельно стоит остановиться на дисковых накопителях. Максимум, на который рассчитан комплект, — один 2,5-дюймовый (ноутбучный) винчестер и один slim-type CD/DVD-привод. Такой привод не входит в комплект стандартной поставки, но заказать его в дополнение можно без проблем, и, разумеется, он будет соответствовать цветовой гамме выбранного вами корпуса. Весьма необычна процедура установки этих компонентов: сначала жесткий диск прижимается к специальной дочерней плате, надвигается на свой интерфейсный разъем, а потом закрепляется с оборотной стороны винтами. Аналогичная процедура проделывается с дисководом, только с обратной стороны этой же платы. В завершение, дочерняя плата аккуратно устанавливается на основную, при этом все три коннектора (они видны на снимке рядом с жестким диском) должны войти в три «IDE-разъема» на материнской плате. Поскольку ноутбучный винчестер по высоте не превосходит коннекторов дочерней платы, получается крепление типа мостика, а винчестер просто нависает над радиатором чипсета, но не лежит на нем (что, впрочем, все равно внушает серьезнейшие опасения за его тепловой режим).

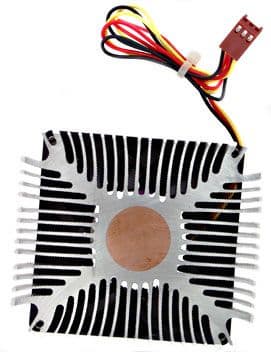

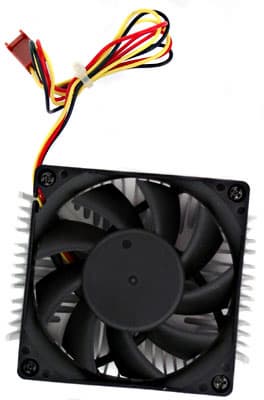

Ну, раз уж мы заговорили про температуры, обратим свой взгляд на единственное устройство охлаждения комплекта: это кулер производства неизвестной компании с 70-миллиметровым вентилятором от Bi-Sonic. Алюминиевый радиатор кулера высотой всего в 12 миллиметров выполнен в виде расходящихся «веточек» и обладает медным сердечником, а к плате он крепится при помощи двух клипс по бокам. Вентилятор нагнетает забираемый снаружи воздух на радиатор, и при этом частота его вращения составляет всего 2800—3000 об/мин, что (вкупе с бесшумными ноутбучными дисковыми накопителями) держит уровень шума системы на очень низком уровне. Пожалуй, можно утверждать, что это самый тихий barebone-комплект из протестированных нами на этот момент (и в принципе обладающих вентиляторами).
Что касается эффективности системы охлаждения Iwill ZPC, то она может быть признана достаточной, хотя и с двумя оговорками. Во-первых, проверяли мы комплект с процессором Pentium 4 частотой 1,8 ГГц, с которым система была передана нам на тестирование, а максимальный разрешенный официально для использования процессор — Pentium 4 2,53 ГГц (впрочем, 45°С под нагрузкой говорят сами за себя). Во-вторых, к сожалению, у нас не было возможности отследить температуру жесткого диска, но судя по окружению, следовало ждать преодоления порога в 50°С. Вполне вероятно, что именно потенциальный перегрев прочих компонентов внутри корпуса обуславливает выбор верхней границы частоты процессора (а кулер, возможно, справился бы и с трехгигагерцовой моделью).

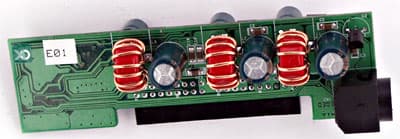

Наконец, завершим описание ZPC фотографией платы преобразователя напряжения, которая вставляется в последний, четвертый «IDE-разъем» на материнской плате около задней панели. Также перечислим возможности для настройки и разгона в BIOS (искренне надеемся, что никому не придет в голову пользоваться разгоном в этом случае): можно менять тайминги памяти и частоту ее работы, вручную распределять прерывания по слотам/устройствам и изменять частоту FSB до 166 МГц с шагом 1 МГц при корректном выставлении частоты шин AGP/PCI.
В заключение приведем краткие характеристики barebone-комплекта.
- Комплектация: корпус, внешний БП и внутренняя плата преобразователя напряжения, материнская плата, дочерняя плата для крепления дисковых накопителей, процессорный кулер, CD (без бумажного руководства — надеемся, в стандартных поставках оно все же будет), кабель питания, крепежные винты, подходящий оптический привод (опционально)
- Формат корпуса: плоский ящичек :)
- Размеры корпуса (ШxГxВ, в «лежачем» положении): 184x263x54 мм (габаритные, с учетом пластиковых накладок)
- Отсеки: нет

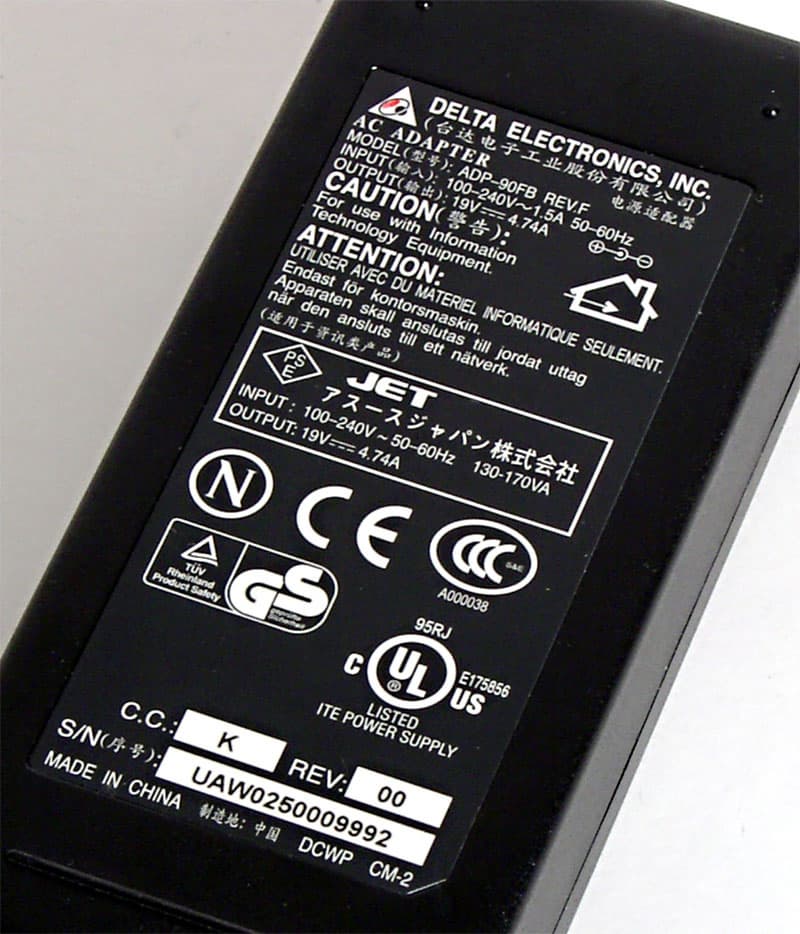

- Внешний БП: Delta Electronics ADP-90FB, 90 Вт (маркировка)
- Плата, чипсет: Iwill ZPC, Intel 845GV
- Видео: встроенная графика i845GV (безупречное качество в 2D до 1024x768x32@100 Гц)
- Аудио: AC'97-кодек ALC650 (только стерео)
- Сеть: 10/100 Мбит Fast Ethernet, Realtek RTL8100B PHY
- Слоты расширения: нет
- Разъемы на передней панели: 2 Audio (микрофон/линейный выход), 2 USB (2.0), 2 FireWire
- Разъемы на задней панели: 2 PS/2, 1 COM, 1 VGA, 1 LAN, 2 USB (2.0), 2 Audio (микрофон/линейный выход)
Soltek Qbic EQ3701M

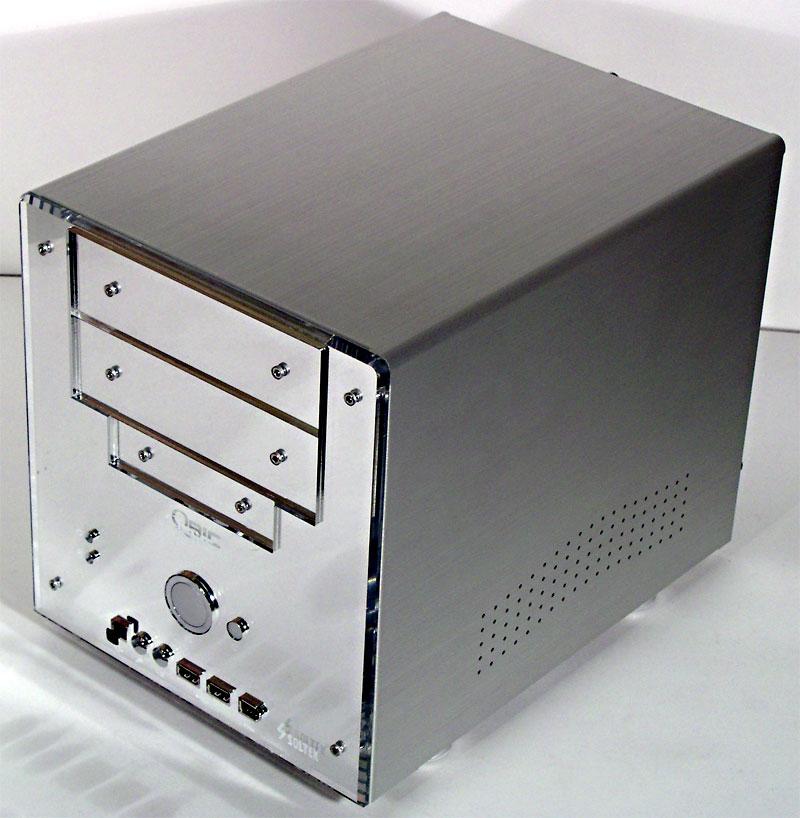

Для EQ3701M использован абсолютно тот же самый алюминиевый корпус (Shuttle G2) с зеркальной накладкой на передней панели, что и для недавно рассмотренной нами модели EQ3000M. Но поскольку материнские платы, лежащие в основе этих комплектов, совсем разные, то раскладка по разъемам на передней и задней панелях иная. Напомним тут же, что и EQ3000M не является полностью оригинальным изделием Soltek, так как сам корпус по OEM-контракту изготовляется компанией Shuttle и весьма напоминает XPC последней. Впрочем, сказано это совершенно не в упрек, потому что использование чужой удачной идеи вместо «тренировок на собственных кошках» представляется для покупателя предпочтительным.

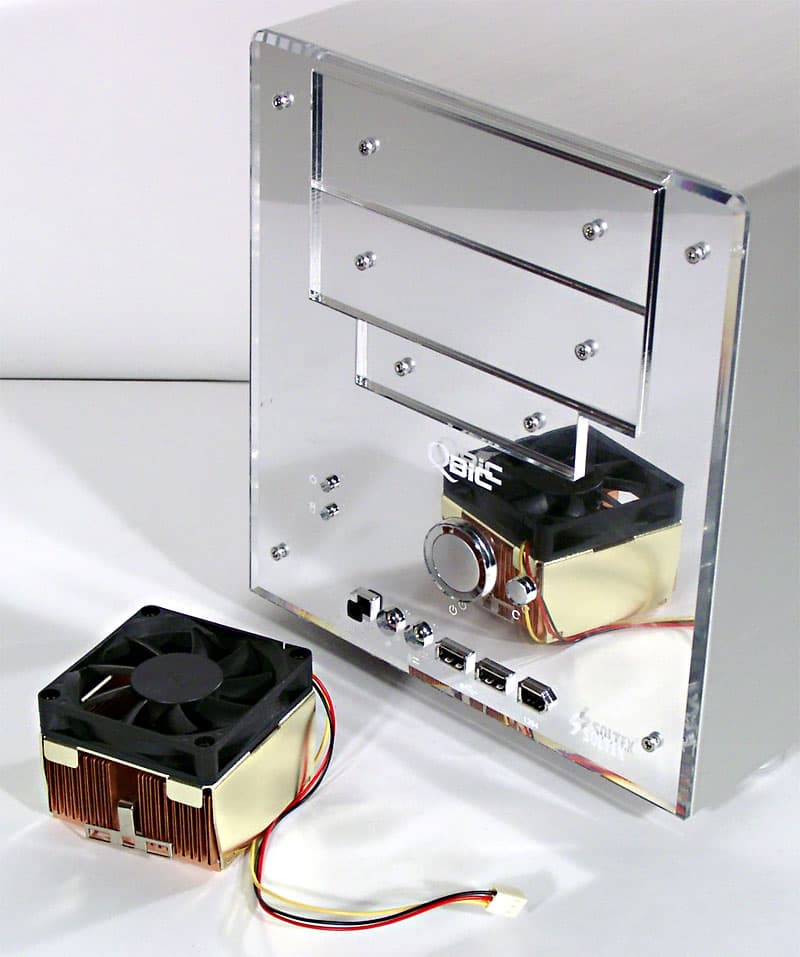

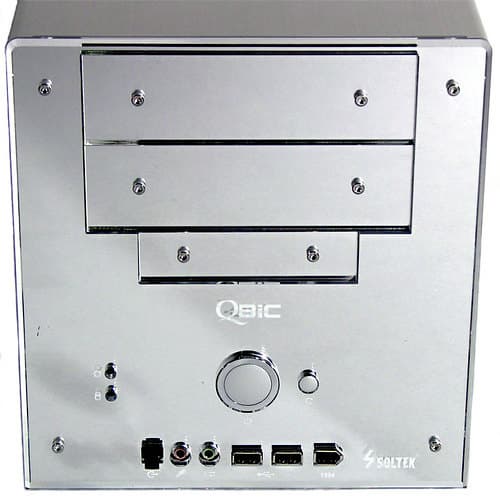

Свежевынутый из коробки корпус выглядит превосходно: серебристые кнопки (включения и перезагрузки системы) и черные крапинки портов хорошо гармонируют с зеркальной передней поверхностью. Впрочем, поскольку зеркальная накладка все-таки выполнена из пластика, через некоторое время на ней неизбежно появятся царапины, а уж следы от пальцев и иных жирных предметов вам придется стирать постоянно. Однако даже большей проблемой представляется потеря внешнего вида комплекта после установки внешних накопителей в 3- и 5-дюймовые отсеки. В общем, глядя на соблазнительные фотографии, держите в уме эффект от погружения EQ3701M в реальную жизнь. Также имейте в виду, что у этой модели серии Qbic пока нет «дублера» с матово-белой накладкой (и индексом «-W» в названии), но вполне вероятно, что в будущем все же можно будет выбрать наиболее устраивающий вас по внешним признакам вариант. Что же касается разъемов передней панели, то набор там, по нынешним меркам, невыдающийся, но все необходимое при этом под рукой, и все разъемы (кроме S/PDIF-Out) представлены также и на задней панели (что, опять же, предлагает вам выбор места для подключения, а это всегда хорошо). Итак, спереди у EQ3701M находятся оптический выход S/PDIF, два стандартных аудиоразъема, 2 порта USB (2.0) и один FireWire. Если вы вдруг не обратили до сих пор внимание, у описываемого barebone-комплекта 2 внешних отсека под 5-дюймовые накопители, что делает модели Soltek серии Qbic EQ3xxx уникальными среди всех виденных нами продуктов на рынке. При этом у EQ3000 и тут существует «дублер», с единственным отсеком под дисковод 5,25", а вот у рассматриваемой сегодня модели пока только один вариант поставки.

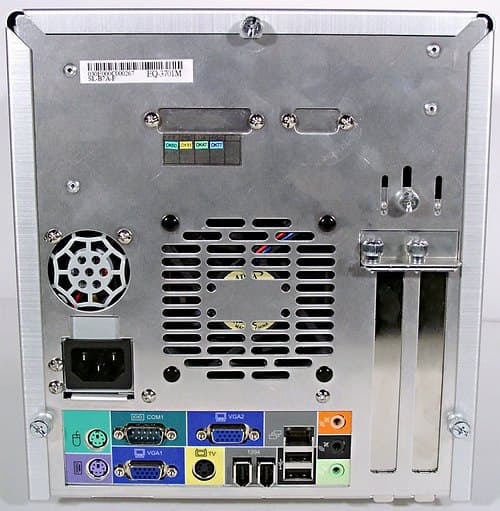

Вид задней панели традиционен для barebone-комплектов Shuttle/Soltek, отличается только набор разъемов. Здесь мы видим PS/2-порты для клавиатуры и мыши, один COM-порт, 2 аналоговых выхода на монитор, выход S-Video, 2 FireWire, 2 USB (2.0), сетевую розетку и 3 стандартных аудиоразъема. По просьбам некоторых наших читателей добавим, что на материнской плате распаяны разъемы для LPT- и второго COM-порта, «косички» к которым вам придется приобрести или изготовить самостоятельно (вывести их можно либо на стандартную планку, устанавливаемую вместо карты расширения, либо на предусмотренные на задней панели корпуса отверстия (вверху)). Наконец, завершают картину внешнего облика Soltek EQ3701M разъем для подключения питания, маленький вентилятор БП, большой внутрикорпусный вентилятор и выход двух карт расширения.

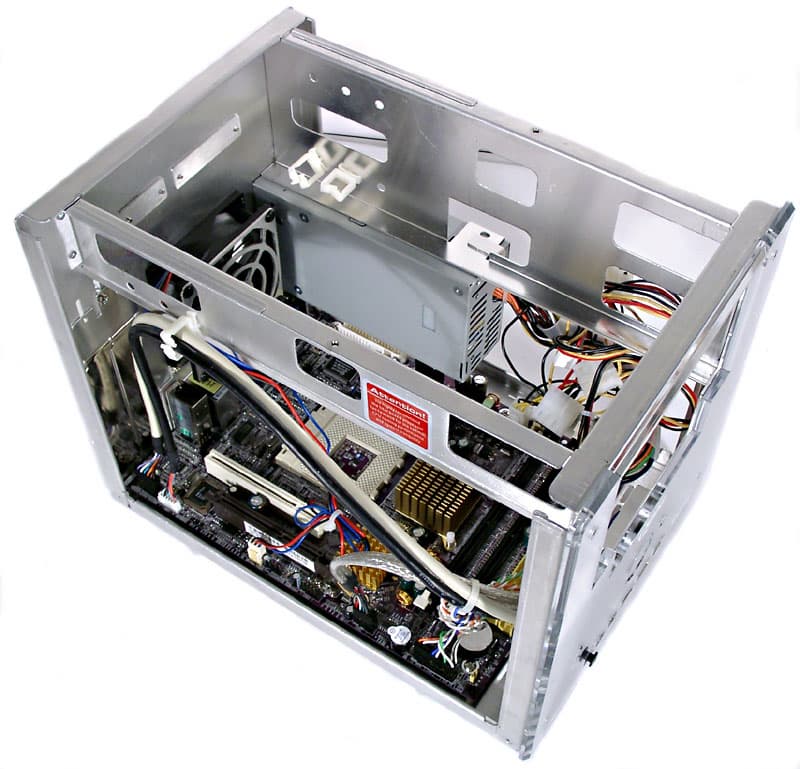

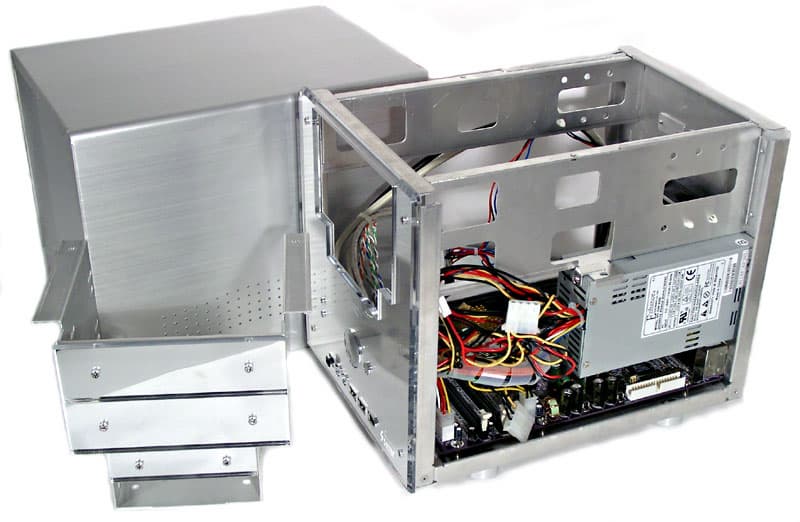

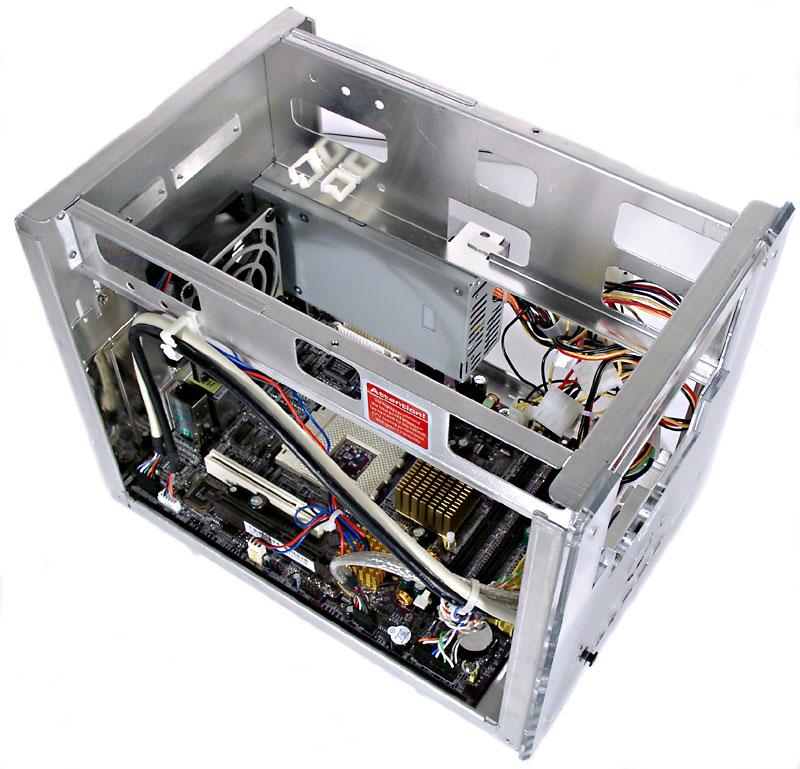

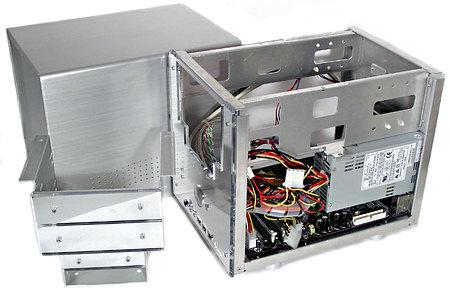

Обстановка внутри, по вполне очевидным причинам, полностью соответствует таковой для корпуса любой barebone-системы Shuttle, а с EQ3000M она просто совпадает один в один. Мы не будем в очередной раз вдаваться в детали, но отметим, что сборку осуществлять очень удобно: в большинстве случаев вам вообще не придется ничего отвинчивать, и лишь дисковые накопители в корзину устанавливать желательно, сняв последнюю (это всего 2 винта).
Для улучшения вентиляции все стандартные кабели системы можно пустить по стенкам, где для них имеются удобные пластиковые крепления, а прилагаемые в комплекте два шлейфа ATA66 и один FDD разрезаны на полоски и стянуты по всей длине в узкий пучок.

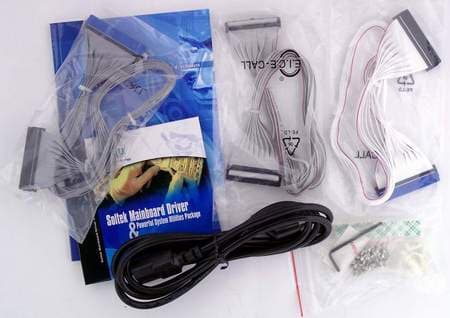

Чрезвычайно странно было и в коробке с EQ3701M обнаружить шлейфы ATA, имеющие по два коннектора каждый (один шлейф рассчитан на подключение всего одного устройства) — Soltek с достойным лучшего применения упорством продолжает такую странную политику комплектации barebone-систем, в качестве отличительного признака которых называется два 5-дюймовых отсека (2 оптических накопителя + 1 винчестер = 3 устройства). Конечно, можно докупить отдельно обычный шлейф и изготовить из него «узкий» самостоятельно (или купить уже готовый), но, кажется, покупатель дорогой системы вправе рассчитывать на большее.

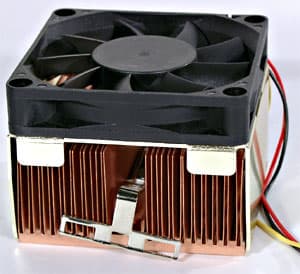

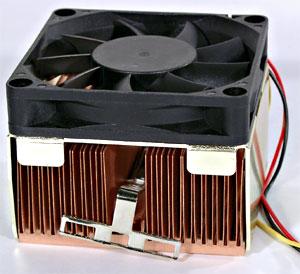

В систему охлаждения barebone-комплекта входят отдельный процессорный кулер, «бесплатно» идущий в поставке, и весьма приличного качества 80-миллиметровый вентилятор от ADDA с функцией термоконтроля, крепящийся на заднюю стенку корпуса. (Напомним, что с моделями Shuttle поставляются основанные на технологии тепловых трубок кулеры линейки I.C.E., в которых процессорная часть и вентилятор на задней стенке представляют собой единую конструкцию.) Нам так и не удалось выяснить имя производителя процессорного кулера, поэтому детальные его характеристики мы привести не можем, из внешних же проявлений отметим цельномедный радиатор, хорошую шлифовку подошвы, крепление за 6 зубцов (для установки потребуется отвертка). Что же до эффективности охлаждения, то мы бы оценили ее весьма высоко.
В самом деле, температура винчестера и системы остается во вполне разумных пределах даже после установки весьма «горячей» видеокарты на базе GeForce4 Ti 4600 и при максимальной загрузке процессора. Вот температура процессора внушала серьезные опасения за его судьбу, так как максимально допустимое значение для кристалла Barton — 85°C — едва не было достигнуто (в BIOS есть настройка экстренного отключения системы по достижении заданного температурного порога). Почему же мы считаем примененную систему охлаждения достаточной? Дело в том, что в BIOS можно выбрать один из трех режимов работы вентилятора процессорного кулера, отличающихся диапазоном частот вращения. Мы использовали самый тихий, обеспечивавший достаточно низкий уровень шума при вращении вентилятора с частотой от 2400—2500 об/мин в простое до 2900 об/мин при загрузке (кстати, частота вращения корпусного вентилятора при этом составляла от 1800 до 2200 об/мин, и он был практически бесшумным). К тому же надо учитывать, что для тестирования был выбран процессор с самым высоким тепловыделением из тех, что вообще способны работать на плате EQ3701M. Таким образом, налицо серьезный резерв системы охлаждения на случай повышенной температуры воздуха вокруг и прочих потенциальных проблем.

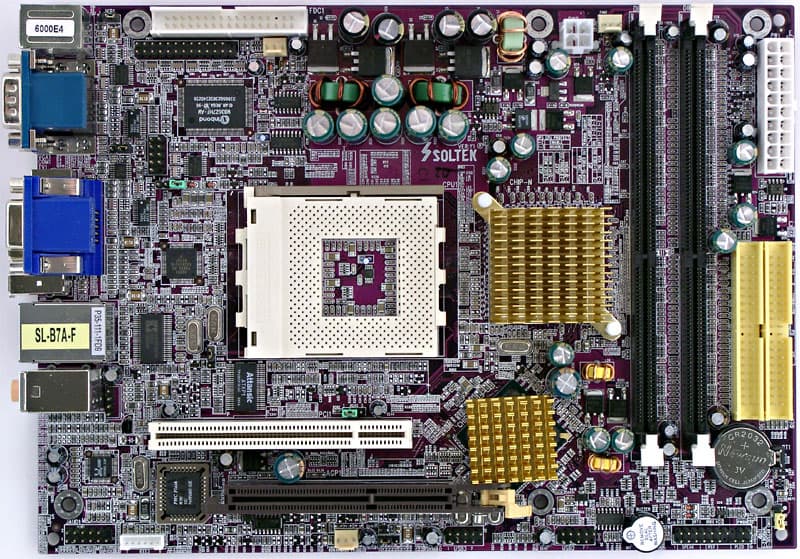

Как и у всех прочих изготовителей barebone-систем, в моделях Soltek применяются собственные материнские платы — в данном случае это Soltek B7A-F на чипсете NVIDIA nForce2-GT. За подробностями функционирования чипсета отсылаем вас к его описанию, здесь же ограничимся возможностями конкретной платы. Поддерживаются частоты процессорной шины до 333 МГц (процессоры до Barton 3000+ включительно), не более 2 ГБ памяти DDR200/266/333/400 (на плате всего 2 слота DIMM), внешние видеоускорители по шине AGP 8x, 6 портов USB 2.0, 3 порта FireWire, 10/100 Мбит Ethernet и 6-канальный звук (за счет APU, входящего в состав южного моста чипсета, с поддержкой кодирования Dolby Digital, и AC'97-кодека Realtek ALC650). К тому же интегрированный в северный мост чипсета видеоускоритель обеспечивает одновременное функционирование двух аналоговых выходов на монитор (технология nView) или ТВ-выхода (S-Video) вместо одного из них, а также позволяет более или менее пристойно играть в игры (об этом подробнее ниже). Стандартно для моделей barebone-комплектов Shuttle и Soltek, в наличии один слот AGP и один PCI, рассчитанные на применение полноразмерных карт расширения. А вот явно нестандартны возможности для разгона у EQ3701M: можно менять частоту FSB до 250 МГц с шагом 1 МГц, напряжение на процессоре, памяти, чипсете и AGP (до 1,85, 1,8, 1,8 и 2,8 В соответственно), множитель процессора до x22, настройки таймингов памяти, выбирать частоту работы памяти и шин PCI/AGP в очень широких пределах — словом, реализован весь богатейший потенциал чипсета. Что вы будете с этими возможностями делать — решайте сами, мы же просто с удивлением отметим резко выбивающийся из привычного ряда факт.
В заключение приведем краткие характеристики barebone-комплекта, поставляемого в красивой картонной коробке с ручкой для переноски.
- Комплектация: корпус, БП, процессорный кулер, плата, CD, руководства, 3 «узких» шлейфа (2 ATA66 и 1 FDD), кабель питания, крепежные винты
- Формат корпуса: «кубик»
- Размеры корпуса (ШxГxВ): 215x295x230 мм
- Отсеки: 1 внутренний и 1 внешний 3,5", 2 внешних 5,25"

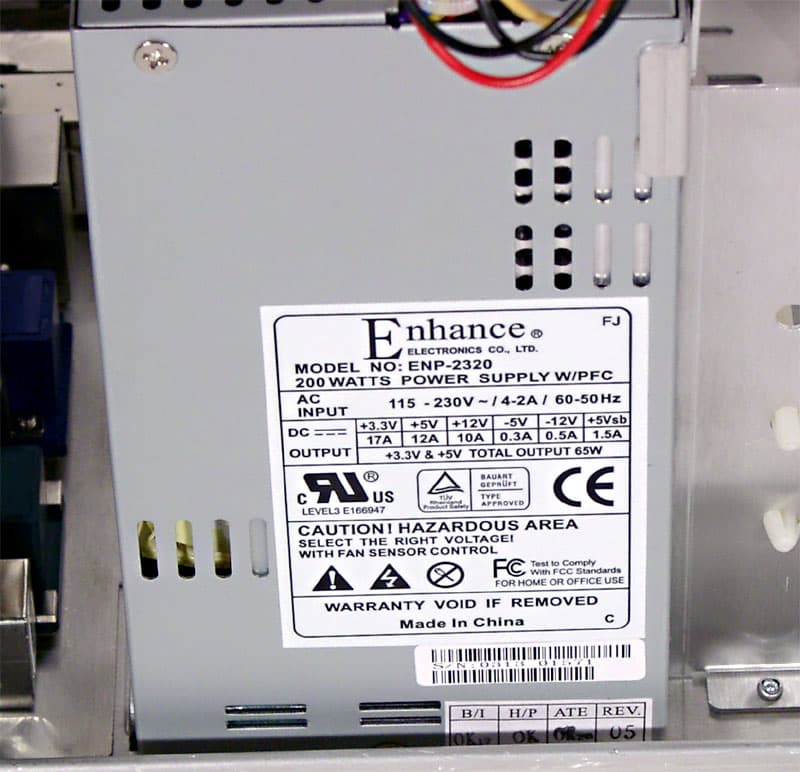

- БП: Enhance Electronics ENP-2320, 200 Вт (маркировка)
- Плата, чипсет: Soltek B7A-F, NVIDIA nForce2-GT
- Видео: встроенная графика NVIDIA nForce2 IGP
- Аудио: NVIDIA nForce2 APU (MCP-T) + AC'97-кодек ALC650
- Сеть: 10/100 Мбит Fast Ethernet, NVIDIA nForce2 MAC + ICS 1893 PHY
- Слоты расширения: 1 AGP и 1 PCI (для полноразмерных карт)
- Разъемы на передней панели: S/PDIF Out (TosLink), 2 Audio (микрофон/наушники), 2 USB (2.0), 1 FireWire
- Разъемы на задней панели: 2 PS/2, 1 COM, 2 VGA, 1 TV-Out (S-Video), 1 LAN, 2 USB (2.0), 2 FireWire, 3 Audio
Исследование производительности
Тестовый стенд:
- Процессоры:
- Intel Pentium 4 3,06 ГГц (23x133 МГц), Socket 478
- Intel Pentium 4 «Northwood» 1,8 ГГц (18x100 МГц), Socket 478
- AMD Athlon XP 3000+ (13x166 МГц = 2167 МГц), Socket A
- Материнские платы:
- Iwill XP4-G на чипсете i845GE в составе Iwill XP4-G
- Iwill ZPC на чипсете i845GV в составе Iwill ZPC
- Soltek B7A-F на чипсете NVIDIA nForce2-GT в составе Soltek EQ3701M
- Память: 2x256 МБ PC3200(DDR400) DDR SDRAM DIMM TwinMOS, CL 2 (использовалась в качестве DDR333 при тестировании комплектов Iwill XP4-G и Soltek EQ3701M и в качестве DDR266 при тестировании Iwill ZPC)
- Внешняя видеокарта: Palit Daytona GeForce4 Ti 4600
- Жесткий диск: IBM IC35L040AVER07-0, 7200 об/мин
Программное обеспечение:
- ОС и драйверы:
- Windows XP Professional SP1
- DirectX 9.0a
- Intel Chipset Software Installation Utility 4.30.1006
- Intel Application Accelerator 2.3
- Intel Extreme Graphics Driver 13.1
- NVIDIA UDP 2.42
- NVIDIA Detonator XP 40.72 (VSync=Off)
- Тестовые приложения:
- VirtualDub 1.5.1 + DivX codec 5.05 Pro
- WinAce 2.2
- Gray Matter Studios & Nerve Software Return to Castle Wolfenstein v1.1
- Croteam/GodGames Serious Sam: The Second Encounter v1.07
Для начала еще раз озвучим тривиальную, в общем, мысль о том, что тестирование производительности barebone-комплектов — занятие бессмысленное. Сравнительные показатели скорости можно прикинуть, воспользовавшись статьями по соответствующим чипсетам на сайте и учтя как минимум 2—3% погрешности. Более того, во избежание дальнейших инсинуаций от наших дорогих читателей, на этот раз результаты каждого комплекта будут даваться на отдельных диаграммах, чтобы никто не смог углядеть тут сопоставления систем по скорости.
Из тестов используем те, по которым сможем оценить падение производительности от применения встроенного видеоядра (не то, чтобы это заставило всех срочно установить хоть плохонькую AGP-видеокарту, но все же интересно знать, какая часть вычислительной мощи процессора «греет воздух»). Также, разумеется, проведем подробное исследование barebone-комплектов в трехмерных играх, где не всегда имеется альтернатива встроенному видеоускорителю, а абсолютные цифры очень важны, так как позволяют ответить на простой вопрос: можно играть или нет?
Наконец, напомним, что мы проводим довольно большое количество тестов для каждой модели с целью выявить возможные артефакты производительности и проверить общую работоспособность системы «без глюков» при задействовании практически всех ее интегрированных контроллеров.
Блестящий результат у Soltek (двухканальный контроллер памяти nForce2 словно создан для демонстрации превосходства чипсета в таких тестах) и куда более скромные на его фоне результаты Iwill XP4-G — замедление на 4—10%. (Для Iwill ZPC тест не имеет смысла, так как альтернативы встроенному видеоядру нет.)
Скорость в играх — не самая сильная сторона i845GE, что и подтверждают тесты: без внешней видеокарты Iwill XP4-G годится только для слайд-шоу в реально игровых разрешениях даже с самым мощным поддерживаемым процессором. Впрочем, в 800x600 можно даже бегать.
i845GV в этом отношении практически столь же бесполезен, и видно, что более быстрым процессором тут не помочь. А с учетом невозможности улучшения видеоподсистемы Iwill ZPC, этот barebone-комплект автоматически выбывает из числа пайщиков-концессионеров.
А вот Soltek EQ3701M показывает еще один прекрасный результат, гарантируя более 50 fps в 1024x768x32 у рассмотренных игр (правда, с самым быстрым процессором и с двухканальным режимом памяти). Во всяком случае, игровую систему из этого комплекта сделать можно, даже и без внешней видеокарты — было бы желание.
Заключение
По поводу Iwill XP4 и Soltek EQ3701M много не скажешь: хорошие комплекты, приятно расширяющие уже представленный на наших страницах модельный ряд компаний. А вот Iwill ZPC, безусловно, заслуживает отдельного разговора. Миниатюрность и исключительно привлекательный внешний вид этого компьютера позволяли бы уверенно рекомендовать его на замену обычному офисному гробику… если бы не цена (порядка 300 долларов в рознице Москвы на момент написания статьи, что на добрую сотню долларов превышает стоимость более функциональных моделей серии XP4 той же компании). Напрашивающееся использование в качестве мультимедийного центра?.. А оно не так уж и напрашивается: у ZPC нет ни ТВ-выхода, ни какого-либо способа выводить шестиканальный звук (только стерео) — то есть приспособить для определенных целей можно, но нужно приложить усилия и желание. Наконец, для нормальной домашней машинки катастрофически не хватает производительности в 3D, да и DVI-выход сегодня уже скорее повседневность, чем экзотика. Получается, что этот дорогой продукт как бы зависает в воздухе, полностью повторяя позиционирование другого описанного нами сверхминиатюрного компьютера — имиджевая модель для тех, кому внешность (и тишина, в данном случае) важнее всех прочих качеств.
Ну а в заключение мы, по традиции, приводим краткий список самых характерных плюсов и минусов каждого barebone-комплекта.
Iwill XP4-G
Плюсы:
- Очень удобная сборка/разборка
- Поддержка USB 2.0
- Возможность установки высокопрофильной платы AGP
Минусы:
- Отсутствие PCI-слотов
- Всего один разъем для памяти
- Довольно сильный нагрев винчестера и, по всей видимости, повышенная температура внутри корпуса
Iwill ZPC
Плюсы:
- Стильный дизайн
- Миниатюрный размер
- Поддержка USB 2.0
- Поддержка FireWire
- Отсутствие шлейфов и кабелей внутри корпуса
- Хороший процессорный кулер в комплекте
- Очень низкий уровень шума системы охлаждения
Минусы:
- Сложная сборка/разборка
- Отсутствие слотов AGP и PCI и невозможность расширения каким-либо другим образом
- Всего один разъем для памяти
- Отсутствие ТВ-выхода, разъемов S/PDIF, шестиканального звука и тому подобных атрибутов, необходимых для использования в качестве отдельно стоящего медиацентра
- Очень высокая температура внутри корпуса, в том числе, у винчестера
- Высокая стоимость самой системы и комплектующих
Soltek Qbic EQ3701M
Плюсы:
- Стильный дизайн
- Удобная сборка/разборка
- Возможность установки двух 5,25" накопителей
- Возможность установки высокопрофильных плат AGP и PCI
- Весьма приличное (для встроенной графики) 3D
- Поддержка USB 2.0
- Поддержка FireWire
- Качественный интегрированный звуковой процессор (не кодек!)
- Наличие оптического выхода S/PDIF
- Наличие интегрированного ТВ-выхода (S-Video)
- Наличие аналогового выхода на второй монитор
- Возможность использования параллельного и второго последовательного портов
- Неплохой процессорный кулер в комплекте
- Низкий уровень шума системы охлаждения при достаточной эффективности
- «Узкие» шлейфы в комплекте
- (?) Богатые возможности для разгона
Минусы:
- «Цветовая несовместимость» с FDD/CD/DVD-приводами
- Комплектные шлейфы не рассчитаны на подключение трех IDE-устройств
