KVM ALTUSEN KH1516

Младшая модель с подключением клиентов по витой паре

Недавно нами была рассмотрена базовая модель от Raritan с подключением клиентов к коммутатору KVM посредством интерфейсных модулей, соединяемых с ним стандартными патч-кордами из витой пары пятой категории, MasterConsole CAT. Сегодня обратимся к модели производства компании ATEN, рассчитанной на такой же способ подключения. Общих черт у устройств не так много, и, тем не менее, это модели, позиционируемые в одну рыночную нишу. Поэтому считаем уместным адресовать к прошлому обзору тех, кто его не читал.

Торговая марка ALTUSEN принадлежит компании ATEN и применяется ею для устройств старшего уровня, однозначно позиционируемых для средних и больших серверных залов. Однако выделить в герое сегодняшнего обзора, с которого мы начинаем знакомство с новой маркой, какие-либо отличительные черты, кроме способа коммутации с ПК, нам не удалось. Этот переключатель консоли вполне может быть задействован и в серверной комнате с одним-двумя шкафами, как и многие рассмотренные нами на настоящий момент ATEN. Тем интереснее нам будет знакомство с ним. Ценовая политика для обеих линеек общая, весьма гуманная, что дополнительно расширяет сферу их применения.

Ссылок на все обзоры мы приводить не будем, проще посмотреть оглавление соответствующего раздела. Возможно, через какое-то время появится итоговая статья по серверным решениям, но пока это явно преждевременно. Предстоит рассмотреть ещё довольно много интересных моделей.

KVM ALTUSEN KH1516 — шестнадцатипортовый переключатель консоли, предназначенный для использования с клавиатурой и мышью, с PS/2 подключением и монитором с интерфейсом VGA. Поддерживаются ПК с интерфейсом PS/2 и USB, в том числе новые Sun, а также старые Sun и устройства с управлением через ASCII терминал, совместимый с VT100. Подключение осуществляется отдельными для каждого интерфейса клиентскими модулями, соединяемыми с KVM витой парой пятой категории. В ассортименте предложений компании имеется аналогичный KVM на восемь системных блоков. Кроме того, есть разновидности обеих моделей со встроенной поддержкой доступа к консоли по IP-сетям. Возможно объединение в цепочку до 31 устройства. Подробнее.

Технические характеристики устройства

  • управление 16 компьютерами с помощью одного VGA монитора, мыши и клавиатуры с интерфейсом PS/2;
  • коммутация при помощи кнопок на передней панели, OSD (экранного меню, автоматически подстраиваемого по размеру под текущее разрешение дисплея) и «горячих клавиш»;
  • крепление в стандартной 19" монтажной стойке, есть «ножки» и для настольного размещениям;
  • соединение в цепочку позволяет контролировать из одной точки входа до 512 компьютеров (при этом надо задействовать 31 устройство);
  • индикация подключённой консоли и активной консоли при помощи двух светодиодов и звукового сигнала (отключаемого) в момент переключения;
  • кабели для объединения в цепь доступны к заказу длиной 0,6, 1,8, 3, 5 и 15 метров;
  • доступны клиентские модули для подключения USB и PS/2 компьютеров, а также устройств с управлением через последовательный (COM) порт в режиме ASCII терминала, старых и новых моделей Sun;
  • клиентские модули всегда полностью эмулирует для большинства современных BIOS и всех поддерживаемых ОС клавиатуру, мышь и монитор, независимо от фокуса устройства и его состояния;
  • соединение клиентской части с переключателем стандартным кабелем UTP cat5e;
  • поддерживаются разрешения экрана до 1600 × 1200 @ 60 Гц при длине кабеля до 30 метров, 1280 × 1024 @ 75 Гц при длине кабеля до 40 метров;
  • совместимо с операционными системами:
    • DOS 6.2 и старше
    • OS/2
    • WIN 95 и старше, Vista
    • SUN Solaris 8 и старше
    • Mac OS 9.0 и старше
    • FreeBSD от версии 3.51 и AIX от версии 4.3
    • Novell Netware 5.0 и старше
    • LINUX
      • RedHat от 6.0
      • SuSe от 8.2
      • Mandrake/Mandriva от 9.0
  • режим одновременного управления всеми компьютерами в инсталляции — рассылка одинаковых нажатий на клавиатуру по всем станциям;
  • возможность обновления микропрограммы для поддержки новых типов мышей и клавиатур и, возможно, новых ОС, как в управляющем, так и в клиентских модулях;
  • возможно одновременное обновление микропрограммы для всех управляющих устройств в однородной инсталляции (цепочке) и для всех клиентских модулей в инсталляции, с любыми интерфейсами;
  • автоматическое сканирование присоединённых ПК с интервалом на выбор от 1 до 255 секунд с шагом в одну секунду;
  • защита от несанкционированного доступа паролем, отдельно для администратора и четырёх пользователей с настраиваемыми профилями;
  • встроенный блок питания, 100–240 Вольт, с автоопределением, максимальное энергопотребление 12 Вт;
  • рабочий диапазон температур 0…50°С, влажность до 80%;
  • стальной корпус 437 × 161 × 44 мм, вес 2750 г.

Комплект поставки

Состоит из самого устройства, уголков для крепления в 19" стойку, резиновых ножек на клейкой основе для настольного размещения, кабеля для прошивки микропрограммы, с одной стороны оснащённого обычным разъёмом для COM порта, а с другой — RJ-11, для которого имеется гнездо на передней панели, силового кабеля, инструкции по установке и эксплуатации и рекламного буклета с описанием продукции компании. Русского варианта описания нет. Всё это в небольшой (для данного комплекта) коробке серого картона с ручкой, стандартного дизайна для 19” устройств компании, с наклейкой с названием модели и краткими характеристиками сбоку.

Клиентские модули и патч-корды в комплект не входят и приобретаются отдельно. Что вполне логично, учитывая, что имеется пять интерфейсов, ими поддерживаемых, и комплектацию надо планировать исходя из текущих нужд данной конкретной инсталляции.

Знакомство

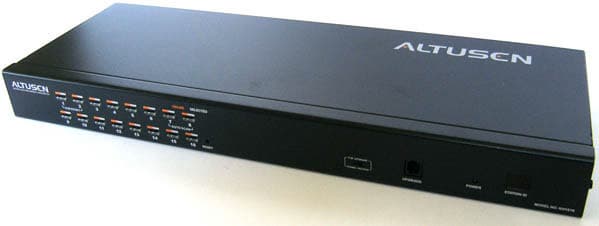

Продолговатая металлическая коробка, на лицевой стороне по 16 индикаторов: активности канала и питания подключённых ПК, совмещённых с кнопками переключения каналов. Также индикатор питания и кнопка перезагрузки устройства, в отверстии, нажимается чем-нибудь тонким, и сегментный двухцифровой жк-индикатор номера устройства в цепочке. Кроме того, там же разъём RJ-11 для прошивки микропрограммы и переключатель выбора режима прошивки: плановая или аварийная. Цвет корпуса тёмно-синий, почти чёрный, эмаль с лёгкой искрой.

Все разъёмы для коммутации устройств находятся на задней панели, это RJ-45 на каждый канал и VGA, и два PS/2 для консоли. Там же гнездо для кабеля питания с выключателем, выше — два разъёма DB-25 (широкий COM-порт) для организации цепочки.

Высота устройства составляет 1U, основной предполагаемый способ размещения — в серверной стойке, крепление на уголки, за переднюю или заднюю часть. Вес самого устройства они выдерживают хорошо, хотя противоположная от закреплённой сторона имеет некоторый свободный ход. Кабели не создают большой дополнительной нагрузки, так что крепление удобно и надёжно. Кроме того, в комплекте есть высокие (около сантиметра) самоклеящиеся резиновые ножки для возможного размещения на столе.

На нижней поверхности — этикетка с информацией о производителе, модели, месте изготовления и т.д. Устройство достаточно легко разбирается (и легко, и без потерь собирается обратно), поэтому удалось рассмотреть его внутренний мир.

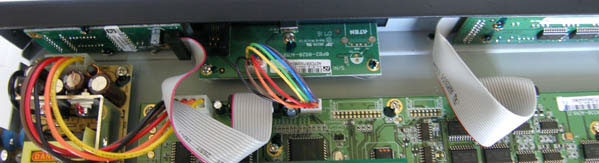

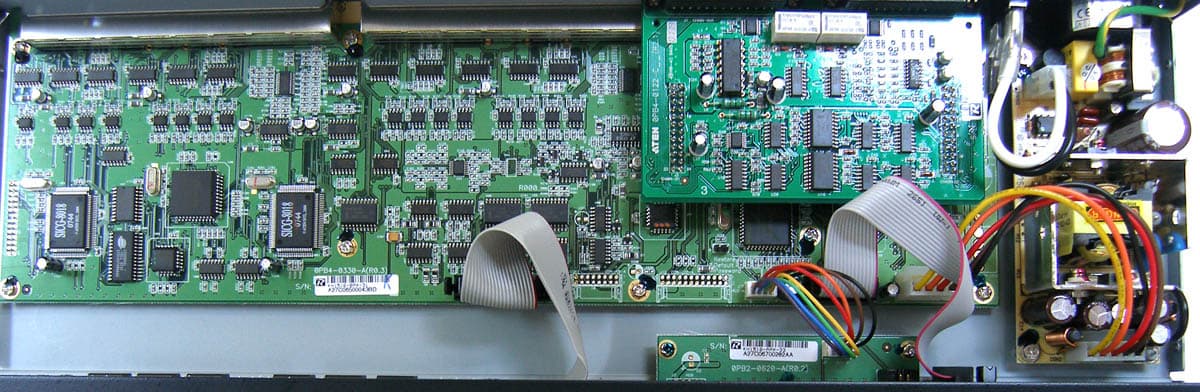

Монтаж на пяти печатных платах, и отдельно блок питания. Самая маленькая за лицевой панелью отвечает за отображение номера устройства в инсталляции, широкая там же содержит кнопки выбора и индикаторы портов, питания и кнопку перезагрузки, между ними смонтирована логика, отвечающая за прошивку (и хранение?) микропрограммы. К основной плате подключены шлейфами. Над ней находится платка, ответственная за организацию цепочки из KVM, на ней — два реле, конденсаторы и коммутаторы NXP.

На нижней — три программируемых микроконтроллеров ASIC собственного производства Aten SICG-8018 (которые используются только производителем, и спецификации не опубликованы). Электронные переключатели производства NXP (бывшее микроэлектронное подразделение Philips) и конденсаторы для буферизации интерфейсов, и несколько микросхем с неразборчивой маркировкой, в том числе больших, а также CMOS от Lyontec LY61256JL. Сказать точно, чем занимается такое количество ASIC, невозможно, их основное свойство как раз в программируемости, и в разных моделях они могут выполнять совершенно разные функции. Часть из них скрыта под платой управления цепочкой, снять её не представляется возможным, так как разъёмы закреплены винтами, посаженными на лак, отвернуть их невозможно. Но при взгляде сбоку большие микросхемы видны отчётливо. Место присоединения разъёмов RJ-45 к основной плате экранировано.

Эксплуатация

После подключения клиентских модулей к ПК, а их витой парой к коммутатору, и включения питания устройство готово к работе. При сборке Daisy Chain надо сначала собрать всю инсталляцию, потом запитать первое устройство, после загрузки его — второе, и так далее. Переключение между каналами происходит с задержкой около двух-трёх секунд. Проблем в процессе эксплуатации не возникло. Всё работает именно описанным в руководстве образом. В промежутках между переключениями нет ощущения, что между консолью и системным блоком что-то ещё присутствует.

Тестовый стенд

Состоял из монитора Aquarius TF1910A, видеокарт Radeon X1600 Pro от Asus и встроенных в разные материнские платы, клавиатуры Mitsumi Classic и мышей Microsoft IntelliMouse Explorer v1.0 и Logitech M-SBF69 и M-SBF96. А также некоторого количества ПК и серверов под управлением Windows 98, XP, Vista и Server 2003. Все мышки и клавиатура работали как при прямом подключении к ПК. Частота опроса порта PS/2 составляет 75 Гц, но это нельзя считать серьёзным недостатком для серверной модели.

Клиентские интерфейсные модули

По терминологии компании они называются то KVM Adapter Cables, то I/O Modules, то CPU Modules. Есть даже специальное напоминание в инструкции — не путайтесь, это всё одно и то же! Мы будем называть их как означено в заголовке, нам кажется, так правильнее по-русски. Представляют собой одну из двух частей KVM. Вторая часть — управляющая. Все они содержат гнездо RJ-45, светодиодные индикаторы питания и активности, и интерфейсные разъёмы для подключения к управляемым устройствам. На одной из боковых поверхностей — наклейка с названием модели и техническими данными.

Использование специализированных модулей для подключения их посредством витой пары — одно из главных преимуществ рассматриваемого семейства KVM. Кроме очевидного сокращения объёма кабелей в серверном шкафу, где их никогда мало не бывает, это даёт пользователю возможность использования соединений именно той длины, которая необходима в данный момент, с лёгкой заменой в случае смены топографии серверного пространства. Самое главное преимущество — это полная эмуляция периферии именно на уровне клиентского модуля. Управляющий может быть выключен, или отсутствовать, или быть не подключённым к нему. Но серверы этого не заметят, они так же будут «видеть» и клавиатуру, и мышь, и монитор. Обеспечивают эту функциональность, а также подстройку под разное качество сигнала (в связи с разной длиной кабеля) ASIC (программируемые контроллеры) собственного производства ATEN, на которых основаны эти модули.

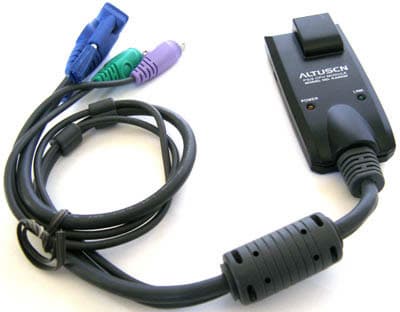

PS/2: KA9520

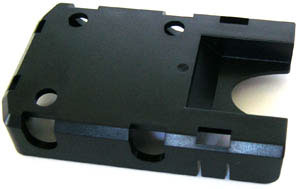

Модуль размером 90 × 43 × 23 мм, вес 120 г. К нему присоединены три полуметровых кабеля, объединённых муфтой. Перед блоком — толстый ферритовый фильтр. Разбирается легко, но маркировка микросхем спилена, посему идентифицировать их не представляется возможным. Скорее всего, большие в основном собственного производства ATEN. Поставляется в небольшой коробочке, в комплекте с корзинкой для крепления на вертикальную поверхность.

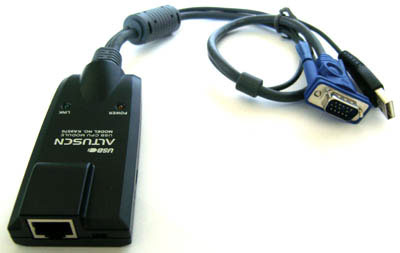

USB: KA9570

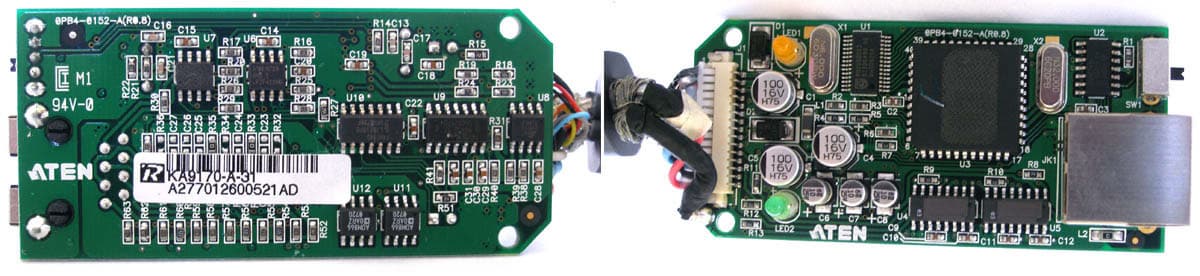

Модуль размером 90 × 43 × 23 мм, вес 100 г. К нему присоединены два полуметровых кабеля, объединённых муфтой. Перед блоком — толстый ферритовый фильтр. Разбирается легко, но маркировка микросхем также спилена, далее именно его фото. Монтаж двусторонний, у обоих блоков очень похож внутренний мир, поэтому фото одно. Поставляется в небольшой коробочке в комплекте с корзинкой для крепления на вертикальную поверхность. Поддерживает разные платформы, по умолчанию настроен на PC, поэтому для других перед первым подключением в меню на управляющем блоке надо выбрать Mac или Other (ещё есть вариант Sun в этом меню, но для него другие модули).

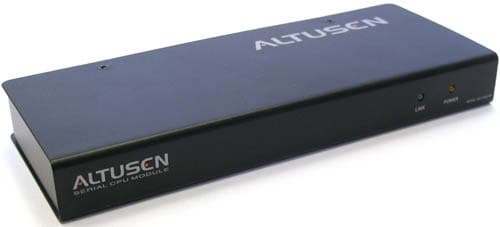

COM: KA9140

Коробочка размером 200 × 80 × 35 мм весом 500 г, полностью в продолговатом металлическом корпусе. Поставляется с блоком питания 5 В мощностью 1,2 Вт, без дополнительного питания не работает. Также в комплекте есть пластина для крепления к рейке шкафа, кабель для прошивки микропрограммы и инструкция. Верхняя поверхность украшена логотипом, на нижней находится наклейка с технической информацией. На передней грани есть индикаторы питания и связи с управляющим модулем, на задней — все разъёмы.

Слева направо: питание, RJ-45, VGA, PS/2 для клавиатуры, последовательный порт, гнездо для прошивки микропрограммы и переключатель режимов, работа и апгрейд. Наличие портов для консоли прямо указывает на то, что устройство может использоваться как в составе KVM, так и самостоятельно. Присоединяем монитор, клавиатуру и целевое устройство к COM-порту, и можно им управлять без участия компьютера. Также можно работать в консоли и с подсоединённой к главному блоку клавиатуры и монитора. Две точки входа, несомненно, повышают удобство использования устройства, особенно если учесть, что расстояние от него до коммутатора может быть до 150 м.

Настройка параметров соединения и отображения производится из меню, двойным нажатием на ALT, о чём постоянно напоминает строка в нижней части дисплея. Выбор небогатый, функциональность базовая. Заявлена полная поддержка только базового стандарта VT100, но удалось пообщаться не только с аналоговым модемом, но и с маршрутизатором Cisco. Удача в каждом конкретном случае зависит от правильного кабеля и запросов управляемого устройства. Итак, то, что можно настроить, выделено значение по умолчанию:

  • Baud rate: 9600, 19200, 38400, 57600, 115200 bps;
  • Parity: None, Even, Odd;
  • Data: 8 or 7 bit;
  • Stop bits: 1 or 2;
  • цвет фона из восьми вариантов, по умолчанию — чёрный.

Все опции выбираются нажатием букв на клавиатуре, варианты отражены в нижней строке. Выбор варианта Flow Control и разрешения оставлен за управляемым устройством, при 80 символах в строке разрешение 800 × 600 @ 60 Гц, при 132 — 1152 × 864 @ 75 Гц.

Было бы очень неплохо увидеть список поддерживаемых устройств, с которыми модуль протестирован. Также хотелось бы вместе с ним покупать кабели для целевых устройств, гарантированно работающие с ними. И немного бо́льшая интеллектуальность и повышающие производительность труда модификации тоже не помешали бы — хотя бы возможность назначать макросы.

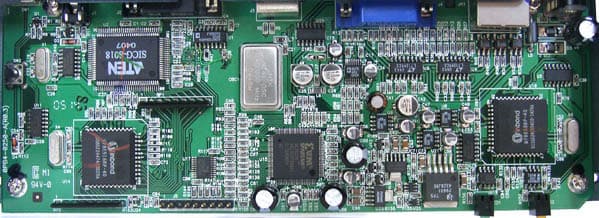

Внутренне устройство хорошо видно на фото, построено на ASIC Aten 8018, двух контроллерах Winbond и одном от Xilinx, видны коммутаторы и конденсаторы для буферизации интерфейсов.

Sun

Имеются два модуля для управления компьютерами производства этой некогда «великой и ужасной», а сейчас немного отошедшей в сторону от битв за первые места (по объёму поставок) фирмы. KA9131 предназначен для новых машин, оснащён интерфейсами VGA и USB, и внешне очень похож на KA9570, но они не взаимозаменяемы. KA9130 предназначен для старых изделий, интерфейс периферии PS/2 (точнее, mini-DIN), а видео 13W3. Перед первым подключением на управляющем блоке надо выбрать из меню платформу Sun. На тестах их не было ввиду отсутствия у нас серверов Sun.

Коммутация

Как мы упоминали, соединение клиентских модулей с управляющим выполняется посредством стандартных патч-кордов из витой пары пятой категории, фабричных либо самодельных. Длина кабеля может быть любой, ограничена она, с одной стороны, полутора метрами (по стандарту), а с другой стороны — максимально поддерживаемой. Все доступные режимы поддерживаются при длине кабеля до 30 метров, максимально допустимая длина кабеля до 40 метров, при этом можно использовать разрешения до 1280 × 1024 @ 75 Гц включительно. COM-модуль работает при длине кабеля до 150 метров. Использовались патч-корды длиной 1,5, 5, 29 и 40 метров собственного изготовления, и фабричные длиной 1,5 и 10 метров. Максимально монитор поддерживает 1280 × 1024 @ 75 Гц, и до 29 метров особой разницы в качестве изображения не было.

В сравнении с прямым подключением тем же VGA-кабелем напрямую к видеокарте наблюдалось лёгкое «замыливание» контуров контрастных шрифтов. На сорокаметровом кабеле эффект выражен несколько сильнее, появляются небольшие «тени» справа от контрастных тёмных символов на светлом фоне. Размытия символов и искажения цветопередачи не наблюдалось в любом случае. Всё это заметно при внимательном изучении изображения, в работе выраженного эффекта от включения в тракт передачи видеосигнала переключателя не наблюдалось, что позволяет говорить о минимальном воздействии его на сигнал, ни в коем случае, не мешающем работе. В меню управляющего блока есть специальный пункт, подстраивающий сигнал под длину кабеля, выбор из трёх позиций. Нельзя однозначно сказать, что есть чёткое соответствие длине кабеля, поэтому лучше требуемый параметр подобрать экспериментально.

Daisy Chain

Точный перевод этого термина в полном объёме нам не дался, однако в английском написании — это фирменное название для обозначения нижеописанного способа объединения KVM ATEN, его и будем использовать в дальнейшем.

На сайте производителя имеется специальная страничка, содержащая список совместимых устройств, работающих друг с другом в цепочке. Эта модель совместима с себе подобными и со своей восьмипортовой сестрой, а также с ACS 1208A и ACS 1216A. Также там упоминается и CS-1708 и CS-1716, похожие на них, но в инструкции к нашему экземпляру их не было, так что лучше этот вопрос выяснить у поставщиков перед приобретением KVM.

Соединение производится специальными кабелями, длиной 0,6, 1,8, 3, 5 и 15 метров. Они представляют собой три провода: для видеосигнала, клавиатуры и мыши, объединённые между собой изоляцией. С каждой стороны находится разъём DB-25, с одной стороны — «мама», с другой — «папа», перепутать невозможно. Кроме того, порты для объединения на KVM чётко промаркированы, на входящем явно обозначена невозможность использования на первом в инсталляции, «мастере». После подключения кабелей следует сначала запитать его, а потом по очереди все остальные устройства. Управление осуществляется только с главного в цепочке.

При этом на каждом участнике сборки индицируется на лицевой панели его индивидуальный номер в сборке при помощи двухцифрового сегментного жк-индикатора, обозначенного как Station ID. Выбор управляемого ПК производится только с «мастера» посредством меню, при этом каждому компьютеру присваивается четырёхзначный номер: первые две цифры — это номер KVM в цепочке, их может быть до 31. Вторые две цифры — номер порта на целевом устройстве. При использовании 8-портовых коммутаторов возможно управление до 256 системных блоков, при 16-портовых — до 512.

Конкретную реализацию Cascade и Daisy Chain на практике мы рассматривали, всё работает прозрачно и удобно. Там опробована работа при использовании длинных кабелей.

Если в инсталляции используются только однотипные переключатели, то на всех одновременно можно обновлять микропрограмму. Притом, отдельно, можно провести прошивку firmware и на всех клиентских модулях. Она отдаётся с сайта единым пакетом для них для всех. Для процедуры требуется ПК, не задействованный в инсталляции и оснащённый COM-портом. Перед ней надо перевести переключатели на всех клиентских модулях в соответствующее положение.

Управление

На передней панели есть кнопки переключения каналов с индикаторами запитанных и активного ПК, так что при наличии одного-двух переключателей можно пользоваться ими. Горячие клавиши служат для вызова меню и доступа к сервисным функциям, хотя и базовое управление при их помощи также возможно. Однако гораздо удобнее все задачи решаются при помощи OSD, On Screen Display. Это очень мощный и удобный инструмент для полного контроля всех доступных опций. Он выглядит как наложенная на текущий клиентский видеоряд картинка-меню с названием разделов и соответствующими активными клавишами. Кроме клавиш пункты меню можно выбирать мышью.

Основное окно — самая частая задача, переключение портов. Кроме того, можно инициировать автоматическое сканирование и посмотреть состояние всех портов. При условии подключения нескольких устройств, все они управляются с одного, первого в инсталляции. Каждому порту можно задать вразумительное имя из 12 букв.

От несанкционированного доступа устройство можно защитить паролем, для реализации защиты есть «Log off», возможно автоматическое выполнение этой команды по истечении заданного интервала времени без активности пользователя в консоли. Кроме того, администратор может задать список пользователей с выделением им определённого диапазона портов для управления либо просмотра, запрещённые ПК не будут отображаться для пользователя, под логином которого выполнен вход. Для забывчивых администраторов на главной плате есть перемычка для сброса пароля, подобно сбросу CMOS на материнских платах.

Можно выбрать способ отображения информации (в рамках разрешённого пользователю, для администратора полный доступ), варианты такие:

  • все порты;
  • назначенные в списке быстрого просмотра;
  • подключённые к которым ПК запитаны;
  • запитанные и входящие в список быстрого просмотра.

Кроме того, настраиваются служебные параметры:

  • отображение на консоли текущего порта или его имени;
  • продолжительность этого отображения;
  • позиция на экране;
  • задержка на каждом порте при автосканировании;
  • задержка до гашения экрана консоли и (или) «Log off»;
  • горячая клавиша для вызова экранного меню (вариантов два только, дефолтный ScrlLock+ScrlLock можно заменить на Ctrl+Ctrl);
  • запрет или разрешение управления при помощи горячих клавиш;
  • запрет или разрешение звукового сигнала при переключении порта;
  • платформа для целевого порта: PC, Mac, Sun, Other;
  • три варианта длины кабеля: S (до 25 м), M (20–40 м), L (более 35 м);
  • переход в режим прошивки ПЗУ, отдельно управляющих и клиентских модулей;
  • очистка списка имён для портов и возврат к заводским настройкам.

Здесь можно явно задать список отключённых портов, которые не будут опрашиваться (skip), и запустить автоматическое сканирование всех, или выбранных, или запитанных портов с назначаемой задержкой.

Кроме того, присутствует режим «широковещательной рассылки». При его активации становится недоступной мышка, а клавиатурные сигналы транслируются на все подключенные серверы. Производитель позиционирует этот режим для быстрого отключения всех компьютеров либо для установки программ и обновлений, для всех одинаковых. Вполне рабочее решение, но с рядом оговорок:

  • на всех ПК должна быть установлена одна и та же ОС (даже отключение с клавиатуры в разных реализовано по-разному);
  • надо произвести некую начальную настройку под эти цели, для единообразия, и не забывать об этом при текущей работе (например, если в окошке завершения работы выбрано «перезагрузка», то отключения не произойдёт);
  • при установке программ и обновлений первое диалоговое окно, скорее всего, придётся на каждой машине вызывать индивидуально;
  • лучше написать пакетные файлы для таких задач и назначить им глобальные «горячие клавиши», единые для всех подключённых серверов;
  • при управлении из командной строки следует в неё возвращаться после каждого локального сеанса.

Доступность

Цена переключателя составляет около 12 000 руб. за шестнадцатипортовую модель, и около 8 000 — за восьмипортовую. Это характерно для ATEN — старшая модель всегда более экономичная. Клиентские модули для PS/2 и USB стоят примерно одинаково, около 1 500 руб., а для Sun — 2 500 за USB, и около 3 000 за «старый».   Получается, цена за порт немного менее $100, что вполне приемлемо. Показательно, что даже при использовании самых ходовых клиентских модулей, их вклад в цену порта в два раза выше, чем у управляющего модуля. Что однозначно намекает на приобретение старшей модели и последующее её комплектование по мере необходимости. Цена модуля для последовательного интерфейса, несмотря на возможность его отдельного использования, оптимизма не внушает — 7 000 руб. К средним ценам стоит относиться с осторожностью — разброс довольно велик в зависимости от поставщика. Тем не менее, в таблице приведена средняя розничная цена KVM и аксессуаров в Москве, актуальная на момент чтения вами данной статьи:

Управляющий модульALTUSEN KH1508$594(12)
Управляющий IP модульALTUSEN KH1508i$332(3)
Управляющий модульALTUSEN KH1516$811(10)
Управляющий IP модульALTUSEN KH1516iН/Д(2)
Клиентский модуль PS/2ALTUSEN KA9520$84(6)
Клиентский модуль USBALTUSEN KA9570Н/Д(2)
Клиентский модуль COMALTUSEN KA9140Н/Д(2)
Клиентский модуль Sun USBALTUSEN KA9131Н/Д(0)
Клиентский модуль Sun LegacyALTUSEN KA9130$124(3)

Выводы

Качественный коммутатор консоли, гибкая конфигурируемость под пользовательские нужды с отличной масштабируемостью и универсальной поддержкой как PS/2, так и USB-компьютеров, платформ PC, Mac и Sun в двух вариантах, широкой гаммы ОС, а также и устройств с управлением через COM-порт. Подключение клиентов витой парой длиной до 40 метров сокращает объём кабельного хозяйства и помогает при создании распределённых по небольшой территории инсталляций. Цена адекватная, особенно для шестнадцатипортовой модели и ходовых интерфейсных модулей.

Достоинства

  • отличный прочный металлический корпус;
  • хорошая реализация интерфейса VGA;
  • коммутация при помощи клиентских модулей и стандартных патч-кордов;
  • полная эмуляция периферии на уровне клиентского модуля;
  • один кабель витой пары от управляющего до клиентского модуля — уменьшает путаницу в шкафу;
  • длина кабеля до 40 метров, а в случае работы через COM-порт — до 150;
  • наличие под заказ кабелей для объединения в цепь длиной 0,6, 1,8, 3, 5 и 15 метров;
  • поддержка разными клиентскими модулями компьютеров с интерфейсом управления USB, PS/2, Sun USB & Legacy, а также устройств с управлением через ASCII консоль последовательного порта;
  • к модулю для COM-порта можно подключать дополнительную консоль из клавиатуры и монитора;
  • качественные микросхемы, качественный монтаж;
  • Объединение в цепочку для контроля до 512 единиц техники из единой точки входа;
  • отлично реализованное управление через OSD, возможно переключение каналов кнопками на передней панели;
  • тонкая настройка прав пользователей, в том числе для всей цепочки из одной точки входа;
  • хорошее соотношение «цена-качество», и не за счёт снижения качества.

Недостатки

  • в рамках заявленных характеристик в данном тестировании не выявлено.

Особенности

  • частота опроса порта PS/2 75 Гц;
  • клиентский модуль для COM-порта полностью поддерживает только древний протокол VT100, не доступен список поддерживаемых современных устройств, слишком много зависит от управляемой техники.

Рекомендации производителю

  • рассмотреть возможность Daisy Chain как ведомого устройства с моделями Slideaway LCD KVM Switch ATEN CL 1216 и ему подобными;
  • повысить удобство работы с модулем для последовательного порта и его интеллектуальность.

Варианты использования

Любые. От простейшей инсталляции в шкафу, где планируется размещение от двух до 16 серверов, до достаточно больших серверных комнат. Как вариант — на рабочем столе администратора в соседнем с серверной кабинете. Большая допустимая длина кабелей и возможность использования для коммутации стандартной СКС здания в этом помогут.

Старшая сестра отличается от младшей только количеством портов, числом 16 против 8, и при исполнении в том же форм-факторе выглядит предпочтительнее как по цене за порт, так и с точки зрения экономии места в шкафу. Что касается выбора между героиней сегодняшнего обзора и ACS-1216A, то при цене за порт примерно на треть больше она предоставляет большую гибкость в коммутации и поддержку большего количества платформ. Не стоит сбрасывать со счетов и намного меньший объём кабельного хозяйства в шкафу.

P.S.

У рассмотренных сегодня моделей имеются более функциональные аналоги с индексом i в конце названия. Это означает поддержку управления по IP-сетям с достаточно большими возможностями настройки и конфигурирования, и развитой поддержкой безопасных подключений. Несмотря на то, что в настоящий момент развитие индустрии идёт в сторону сетевых решений, рассматривать их в ближайшее время мы не планируем. Потому что не хватает квалификации в этих вопросах и нет стенда для тестирования сетевых возможностей. Мы считаем, что лучше обойти эту сторону молчанием, чем рассуждать о ней с точки зрения простого пользователя. Так что претензии не принимаются. Но если поддержка сети именно Вам необходима, то ничто не мешает рассмотреть вопрос приобретения аналогов с её поддержкой.



Коммутатор для тестирования предоставлен официальным дистрибутором компании Aten компанией Colan



15 июля 2008 Г.

KVM ALTUSEN KH1516

KVM ALTUSEN KH1516

Raritan KVM , - , MasterConsole CAT. ATEN, . , , , , . , .

ALTUSEN ATEN , . , , - , , . - , ATEN. . , , .

, . , - , . .

KVM ALTUSEN KH1516 — , , PS/2 VGA. PS/2 USB, Sun, Sun ASCII , VT100. , KVM . KVM . , IP-. 31 . .

  • 16 VGA , PS/2;
  • , OSD ( , ) « »;
  • 19" , «» ;
  • 512 ( 31 );
  • () ;
  • 0,6, 1,8, 3, 5 15 ;
  • USB PS/2 , (COM) ASCII , Sun;
  • BIOS , , ;
  • UTP cat5e;
  • 1600 × 1200 @ 60 30 , 1280 × 1024 @ 75 40 ;
  • :
    • DOS 6.2
    • OS/2
    • WIN 95 , Vista
    • SUN Solaris 8
    • Mac OS 9.0
    • FreeBSD 3.51 AIX 4.3
    • Novell Netware 5.0
    • LINUX
      • RedHat 6.0
      • SuSe 8.2
      • Mandrake/Mandriva 9.0
  • — ;
  • , , , , ;
  • () , ;
  • 1 255 ;
  • , ;
  • , 100–240 , , 12 ;
  • 0…50°, 80%;
  • 437 × 161 × 44 , 2750 .

, 19" , , , COM , — RJ-11, , , . . ( ) , 19 , .

- . , , , , .

, 16 : , . , , - , - . , RJ-11 : . -, , .

, RJ-45 VGA, PS/2 . , — DB-25 ( COM-) .

1U, — , , . , . , . , ( ) .

— , , .. ( , ), .

, . , , , , ( ?) . . , KVM, — , NXP.
