KVM Aten ACS-1208A

Младшая модель для серверных шкафов с поддержкой PS/2 и USB ПК


Мы уже рассмотрели четыре серверных коммутатора консоли от Aten, вот они:

  1. CS-9138, базовая модель для серверного шкафа
  2. CS-1758, USB модель с поддержкой звука
  3. CS-228, поддерживающая одновременную работу с двух консолей
  4. CS-1708, предназначенный исключительно для монтажа в стойку с поддержкой объединения в цепь через выделенный порт

Описываемая сегодня модель — практически двоюродная сестра CS-1708, и тем, кто читал её описание, мы посвящаем этот абзац, содержащий отличия между моделями. Итак, героиня сегодняшнего обзора рассчитана на подключение консоли с интерфейсом PS/2, и может управлять компьютерами по PS/2 либо USB интерфейсу. Отличается также схемотехника. Она была затребована на тесты с целью проверки работы стека из двух устройств, но поскольку побывала на стенде, то «для порядка» мы дадим её полное формальное описание. Которое не обязательно к прочтению для тех, кто читал описание CS-1708, но может пригодиться заинтересовавшимся именно этой моделью.

KVM Aten ACS-1208A — восьмипортовый переключатель консоли, предназначенный для использования с клавиатурой и мышью с PS/2 подключением и монитором и видеокартами с интерфейсом VGA. Поддерживаются ПК с интерфейсом PS/2 и USB. В ассортименте предложений компании имеется аналогичный KVM на 16 системных блоков. Возможно объединение в стек до 31 устройства. Подробнее.

Технические характеристики устройства:

  • Управление 8 компьютерами с помощью одного VGA-монитора, мыши и клавиатуры с интерфейсом PS/2
  • Коммутация при помощи OSD (экранного меню, автоматически подстраиваемого по размеру под текущее разрешение дисплея)
  • Крепление в стандартной 19-дюймовой монтажной стойке
  • Соединение в стек позволяет контролировать из одной точки входа 256 компьютеров (при этом надо задействовать 31 устройство)
  • Индикация подключённой консоли и активной консоли при помощи двух светодиодов и звукового сигнала (отключаемого) в момент переключения
  • Кабели для подключения системных блоков доступны для заказа длиной 1,2, 1,8, 3, и 6 метров с интерфейсом PS/2 и 1,8, 3, и 6 метров с интерфейсом USB, для объединения в цепь длиной 0,6, 1,8, 3, 5 и 15 метров
  • Поддерживаются разрешения экрана до 2048×1536, стандарт получения данных от монитора видеокартой DDC2B
  • Совместимо с операционными системами: WIN 2K, WIN 2003, WIN XP, WIN Vista, LINUX, FreeBSD
  • Полная эмуляция клавиатуры для большинства современных BIOS при USB подключении и всех BIOS при PS/2 подключении, а также для всех поддерживаемых ОС
  • Режим одновременного управления всеми компьютерами в инсталляции — рассылка одинаковых нажатий на клавиатуру по всем станциям
  • Возможность обновления микропрограммы для поддержки новых типов мышей и клавиатур и, возможно, новых ОС
  • Возможно одновременное обновление микропрограммы для всех устройств в однородной инсталляции (стеке)
  • Автоматическое сканирование присоединённых ПК с интервалом на выбор от 1 до 255 секунд с шагом в одну секунду
  • Разъём для питания 9 В, адаптер в комплекте, максимальное энергопотребление 7,5 Вт
  • Рабочий диапазон температур 0…+50°С, влажность до 80%
  • Стальной корпус 433×160×44 мм, вес 2730 г

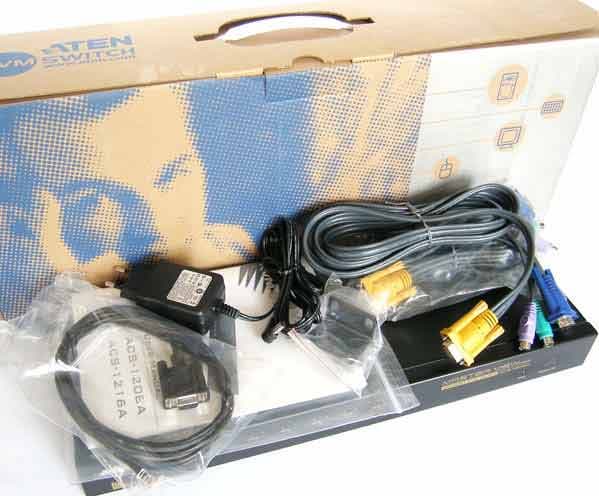

Комплект поставки

Состоит из самого устройства, блока питания, уголков для крепления в 19" стойку, кабеля для прошивки микропрограммы, инструкции по установке и эксплуатации, и рекламного буклета с описанием продукции компании. Русского варианта описания нет. Всё это в небольшой (для данного комплекта) коробке серого картона с ручкой, стандартного дизайна для 19" устройств компании, с наклейкой с названием модели и краткими характеристиками сбоку.

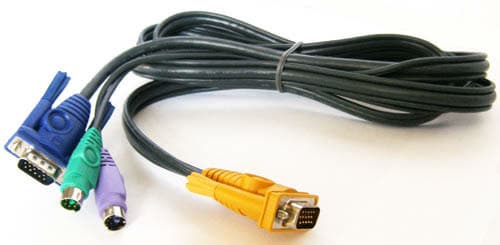

А также двух кабелей длиной 1,8 метра, с одной стороны разъём d-Sub, с другой — VGA и два PS/2. Толщина кабеля средняя, состоит из трёх проводов: для видеосигнала, клавиатуры и мыши, объединённые между собой изоляцией, за 20 см до разъёмов провода расходятся.

Кабель для прошивки ПЗУ с одной стороны оснащён обычным разъёмом для COM-порта, а с другой — RJ-11, для которого имеется гнездо на задней панели.

Знакомство

Продолговатая металлическая коробка, на лицевой стороне 16 индикаторов: активности канала и питания подключённых ПК. Также индикатор питания и кнопка перезагрузки устройства, в отверстии, нажимается чем-нибудь тонким, и сегментный двухцифровой жк-индикатор номера устройства в инсталляции. Цвет корпуса тёмно-коричневый, почти чёрный, эмаль с лёгкой искрой.

Все разъёмы для коммутации устройств находятся на задней панели, это d-Sub на каждый канал и VGA два PS/2 для консоли. Кроме того там же гнездо для кабеля питания, рядом с ним RJ-11 для прошивки микропрограммы и переключатель выбора режима прошивки: плановая или аварийная. Выше два разъёма DB-25 (широкий COM-порт) для организации стека.

Высота устройства составляет 1U, единственный предполагаемый способ размещения — в серверной стойке. Никаких накладок для настольного размещения нет, даже нет крепёжных отверстий для них. Однако в стойку крепление по-прежнему на уголки. Вес самого устройства они выдерживают хорошо, хотя противоположная от закреплённой сторона имеет некоторый свободный ход. После присоединения кабелей он становится больше, и крепление уже не кажется полностью надёжным. Надо каким-то образом уложить провода, чтобы они не создавали нагрузки на переключатель. Было бы неплохо предусмотреть опционально рельсы для крепления KVM и укладки кабелей.

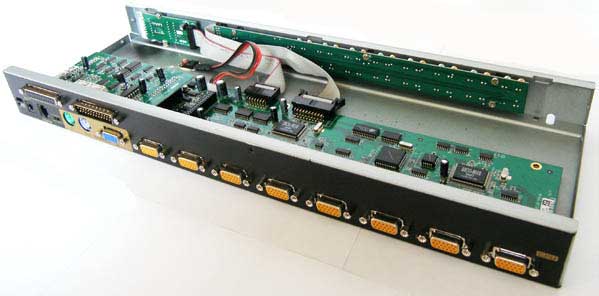

На нижней поверхности — этикетка с информацией о производителе, модели, месте изготовления и т.д. Устройство достаточно легко разбирается (и также легко и без потерь собирается обратно), поэтому удалось рассмотреть его содержимое.

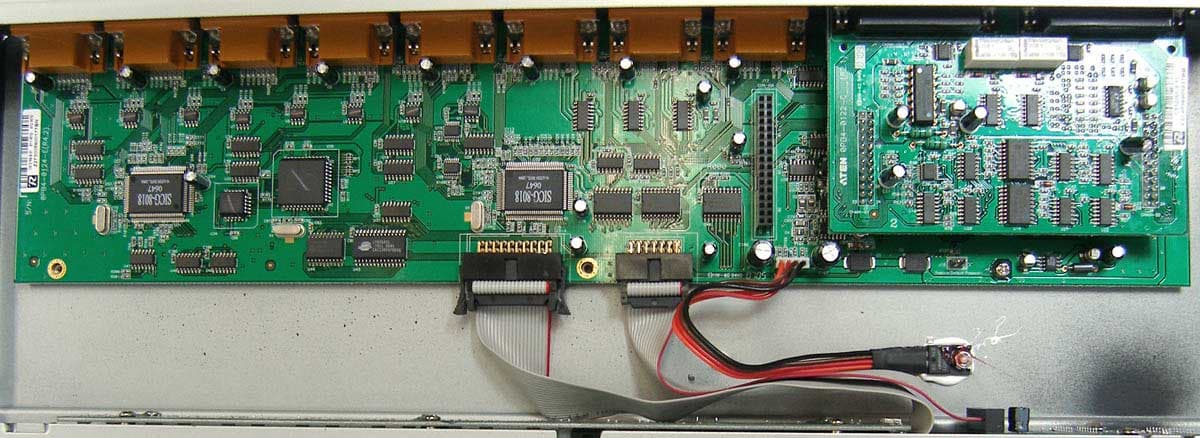

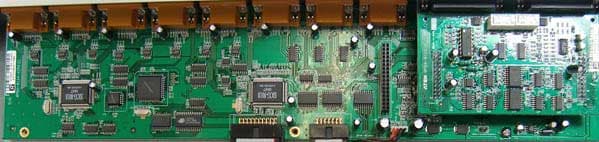

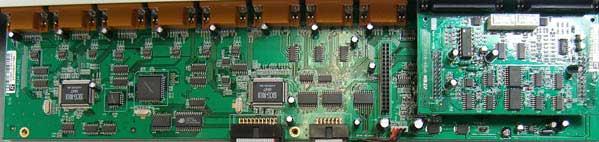

Монтаж на четырёх печатных платах. Самая маленькая, за лицевой панелью, отвечает за отображение номера устройства в инсталляции, широкая там же содержит индикаторы портов, питания и кнопку перезагрузки. К основной плате подключены шлейфами.

Над ней находится платка, ответственная за организацию стека из устройств, на ней два реле, конденсаторы и коммутаторы от Philips. Отчётливо видно, что для 16-портового устройства применяется ещё одна основная плата, «во втором этаже». И разъём для её подключения виден.

На нижней — три программируемых микроконтроллеров ASIC собственного производства Aten SICG-8018 (которые используется только производителем и спецификации не опубликованы). Электронные переключатели производства Philips и конденсаторы для буферизации интерфейсов, и несколько микросхем с неразборчивой маркировкой, в том числе больших, а также CMOS от Lyontec LY61256JL. Сказать точно, чем занимается такое количество ASIC невозможно, их основное свойство как раз в программируемости, и в разных моделях они могут выполнять совершенно разные функции. Часть из них скрыта под платой управления стеком, снять её не представляется возможным, так как разъёмы закреплены винтами, посаженными на лак, отвернуть их невозможно. Но при взгляде сбоку большие микросхемы видны отчётливо.

Эксплуатация

После подключения кабелей и питания, устройство готово к работе. Переключение между каналами происходит с задержкой около секунды. Проблем в процессе эксплуатации не возникло, необходимости в перезагрузке — тоже. Всё работает именно описанным в руководстве образом. В промежутках между переключениями нет ощущения, что между консолью и системным блоком что-то ещё присутствует.

Обязательно использование дополнительного питания, при условии полного обесточивания всех подключённых к переключателю ПК (вплоть до выдёргивания питающего кабеля из сети) переключатель будет работать, а это значит, что будет сохранено положение регистров (Lock) для каждого порта и выбранный порт. Прочие настройки сохраняются в энергонезависимой памяти, то есть не сбрасываются при полном обесточивании переключателя.

Тестовый стенд

Состоял из монитора Benq FP93GP, видеокарт Radeon 9600 Pro от Gigabyte и Radeon X550 неизвестного происхождения, клавиатур Chicony 7903 и Mitsumi Ergo Classic, мышей Microsoft IntelliMouse Explorer v1.0 и Logitech M-BD69 PS/2. А также некоторого количества ПК и серверов под управлением Windows от 98 через все промежуточные версии до Vista, и Linux, правда, без графического интерфейса.

Все клавиатуры, мыши и мониторы определялись автоматически при подключении и функционировали в полном объёме. Частота опроса мыши не менее 125 Гц (более скоростных на момент тестов не было под рукой). Снижения качества изображения при подключении по VGA почти не выявлено, разве что немного упала краевая резкость светлых букв на чёрном фоне. KVM эксплуатировался на рабочем месте в обычном режиме две недели.

Daisy Chain

Точный перевод этого термина в полном объёме мне не дался, поскольку для слова daisy, кроме общеизвестного синонима «красоты», удалось обнаружить только значение «цветок, напоминающий ромашку» (ромашка, маргаритка; поповник, нивяник обыкновенный). На ромашку (звезду) получающаяся топология не похожа, по функциональности это обычное стековое соединение устройств. Однако в английском написании Daisy Chain является фирменным термином для обозначения нижеописанного способа объединения KVM Aten, так что оставим термин без перевода.

На сайте производителя имеется специальная страничка, содержащая список совместимых устройств, работающих друг с другом в стеке. Эта модель совместима с себе подобными, со своей шестнадцатипортовой сестрой, а также с CS-1708 и CS-1716, похожими на них. Также поддерживается более функциональная модель ALTUSEN KH0116, отличающаяся от описанной возможностью удалённого доступа к консоли по витой паре cat5, как в отдельном приборе для этой же цели Aten CE-252, описанном на сайте. ALTUSEN — это торговая марка Aten для техники продвинутого уровня.

Соединение производится специальными кабелями, длиной 0,6, 1,8, 3, 5 и 15 метров. Они Представляют собой три провода: для видеосигнала, клавиатуры и мыши, объединённые между собой изоляцией. С каждой стороны есть разъём DB-25, с одной стороны — «мама», с другой — «папа», перепутать невозможно. Кроме того, порты для объединения на KVM чётко промаркированы, на входящем явно обозначена невозможность использования на первом в инсталляции, «мастере». После подключения кабелей следует сначала запитать его, а потом по очереди все остальные устройства. Управление осуществляется только с главного в стеке. Если в инсталляции используются только однотипные переключатели, то на всех одновременно можно обновлять микропрограмму.

При этом на каждом участнике цепи индицируется на лицевой панели его индивидуальный номер в сборке при помощи двухцифрового сегментного жк-индикатора, обозначенного как Station ID. Выбор управляемого ПК производится только с «мастера» посредством меню, при этом каждому компьютеру присваивается четырёхзначный номер: первые две цифры — это номер KVM в стеке, их может быть до 31. Вторые две цифры — номер порта на целевом устройстве. При использовании 8-портовых коммутаторов возможно управление до 256 системных блоков, при 16-портовых — до 512. Это сильно избыточно для аппаратуры такого класса, для таких больших серверных обычно используются другие технологии управления.

Конкретную реализацию Cascade и Daisy Chain планируется рассмотреть в дальнейшем.

Управление

Горячие клавиши служат для вызова меню и доступа к сервисным функциям, хотя и базовое управление при их помощи также возможно. Однако гораздо удобнее все задачи решаются при помощи OSD, On Screen Display. Это очень мощный и удобный инструмент для полного контроля всех доступных опций. Выглядит он как наложенная на текущий клиентский видеоряд картинка-меню с названием разделов и соответствующими активными клавишами. Кроме клавиш можно выбирать пункты меню мышью.

Основное окно — самая частая задача, переключение портов. Кроме того, можно инициировать автоматическое сканирование и посмотреть состояние всех портов. При условии стекового подключения нескольких устройств все они управляются с одного, первого в стеке. Каждому порту можно задать вразумительное имя из 12 букв.

Устройство можно защитить от несанкционированного доступа паролем, для реализации защиты есть «Log off», возможно автоматическое выполнение этой команды по истечении заданного интервала времени без активности пользователя в консоли. Кроме того, администратор может задать список пользователей с выделением им определённого диапазона портов для управления либо просмотра, запрещённые ПК не будут отображаться для пользователя, под логином которого выполнен вход. Для забывчивых администраторов на главной плате есть перемычка для сброса пароля, подобно сбросу CMOS на материнских платах.

Можно выбрать способ отображения информации (в рамках разрешённого пользователю, для администратора полный доступ).

Варианты такие:

  • все порты
  • назначенные в списке быстрого просмотра
  • подключённые к которым ПК запитаны
  • запитанные и входящие в список быстрого просмотра

Кроме того, настраиваются служебные параметры:

  • отображение на консоли текущего порта или его имени
  • продолжительность этого отображения
  • позиция на экране
  • задержка на каждом порте при автосканировании
  • задержка до гашения экрана консоли и (или) «Log off»
  • горячая клавиша для вызова экранного меню (вариантов два только, дефолтный ScrlLock+ScrlLock можно заменить на Ctrl+Ctrl)
  • запрет или разрешение управления при помощи горячих клавиш
  • запрет или разрешение звукового сигнала при переключении порта
  • переход в режим прошивки ПЗУ
  • очистка списка имён для портов и возврат к заводским настройкам

Здесь же можно явно задать список отключённых портов, которые не будут опрашиваться (skip), запустить автоматическое сканирование всех, или выбранных, или запитанных портов с назначаемой задержкой и войти в режим апгрейда микропрограммы.

Кроме того, присутствует режим «широковещательной рассылки». При его активации становится недоступной мышка, а клавиатурные сигналы транслируются на все подключенные серверы. Производитель позиционирует этот режим для быстрого отключения всех компьютеров либо для установки программ и обновлений, для всех одинаковых. Вполне рабочее решение, но с рядом оговорок:

  • На всех ПК должна быть установлена одна и та же ОС (даже отключение с клавиатуры в разных реализовано по-разному)
  • Надо произвести некую начальную настройку под эти цели, для единообразия, и не забывать об этом при текущей работе (например, если в окошке завершения работы выбрана «перезагрузка», то отключения не произойдёт)
  • При установке программ и обновлений первое диалоговое окно, скорее всего, придётся на каждой машине вызывать индивидуально
  • Лучше написать пакетные файлы для таких задач и назначить им глобальные «горячие клавиши», единые для всех подключённых серверов
  • При управлении из командной строки следует в неё возвращаться после каждого локального сеанса

Доступность

Переключатель дешевле USB модели, в районе 450 долларов, при хорошей функциональности и масштабировании, а также качественном выполнении возложенных задач. Универсальность этой модели выше за счёт поддержки системных блоков с интерфейсами как PS/2, так и USB. Ещё приятнее цена на 16-портовую модель в районе 550 долларов, что заметно экономичнее в расчете на порт и позволяет при том же форм-факторе дополнительно сэкономить место в стойке. В таблице далее приведена средняя розничная цена KVM в Москве, актуальная на момент чтения вами данной статьи:

Aten ACS-1208A $463(4)
Aten ACS-1216A $538(5)

Выводы

Качественный коммутатор консоли с отличной масштабируемостью и универсальной поддержкой как PS/2, так и USB компьютеров. Цена адекватная, особенно для 16-портовой модели.

Достоинства

  • Отличный прочный металлический корпус
  • Хорошая реализация интерфейса VGA
  • Один кабель до разъёма VGA — уменьшает путаницу в шкафу
  • Наличие под заказ кабелей длиной 1,2, 1,8, 3, и 6 метров с интерфейсом PS/2 и 1,8, 3, и 6 метров с интерфейсом USB, для объединения в цепь длиной 0,6, 1,8, 3, 5 и 15 метров
  • Качественные микросхемы, качественный монтаж
  • Объединение в Daisy Chain для контроля до 256 ПК из единой точки входа
  • Отлично реализованное управление через OSD
  • Тонкая настройка прав пользователей, в том числе для всего стека из одной точки входа
  • Хорошее соотношение «цена-качество», и не за счёт снижения качества

Недостатки

  • Невозможно использование стандартных кабелей вместо фирменных
  • В шкафу крепится не очень надёжно

Особенности

  • Не работает без дополнительного питания

Рекомендации производителю

  • Сделать опциональные рельсы для монтажа в стойку с функциональностью управления кабелями

Варианты использования

Варианты любые. От простейшей инсталляции в шкафу, где планируется размещение от двух до 16 серверов до достаточно больших серверных комнат. Можно использовать как базовую модель, благо цена не очень отличается от них. А можно управлять большим количеством машин, если не требуются расширенные функции, поддержка удалённого доступа и другие сервисные возможности, предоставляемые более дорогими моделями. Старшая сестра отличается от описанной только количеством портов, числом 16, и при исполнении в том же форм-факторе выглядит предпочтительнее как по цене за порт, так и с точки зрения экономии места в шкафу. В остальном всё вышеизложенное применимо и к ней. Что касается выбора между героиней сегодняшнего обзора и CS-1708 либо CS-1716, то при доступности клавиатур и мышей с интерфейсом PS/2 мы бы однозначно сделали выбор в пользу ACS-1216A.



Автор благодарит компанию ComDiv и лично Марата Курьянова за предоставленный для стенда монитор Benq FP93GP
Переключатель для тестирования предоставлен официальным дистрибутором компании Aten компанией Colan
