Slideaway LCD KVM Switch ATEN CL-1758

Консоль и KVM начального уровня в формате 1U

Недавно мы рассмотрели Slideaway Console ATEN CL-1200, которая является комбинацией монитора, клавиатуры и тачпада для монтажа в стандартную серверную 19" стойку. Вполне естественно наличие в таком устройстве и блока коммутации консоли — серверы в стойке обычно по одному не живут. Тем более, что на размерах самого устройства такое дополнение почти не сказывается, а при использовании внешнего KVM придётся отвести для него в шкафу ещё один юнит («вершок»). В общем-то, именно интегрированные блоки для управления серверами и были первичны в ассортименте компании, а отдельную консоль она выпустила для интеграции в сложившиеся инсталляции переключателей. Сегодня рассмотрим младшую из двух моделей интегрированных устройств. Считать её таковой позволяет поддержка технологии объединения Cascade и отсутствие 16-портовой модели, что однозначно позиционирует героиню сегодняшнего обзора для небольших инсталляций, состоящих из одного-двух шкафов. Для бо́льших целесообразно использовать другие модели.

По части консоли устройство сильно напоминает CL-1200, а по части коммутатора CS-1758, USB модель с поддержкой звука, правда, рассчитана она на PS/2 консоль (дополнительную) и звуковые каналы не поддерживает. Но имеются всё же и особенности, поэтому рассмотрим всё подробно и формально. Тем не менее, знакомые с двумя поименованными устройствами читатели могут легко в уме совместить их и составить общее представление о героине сегодняшнего обзора.

Полное наименование рассматриваемой модели — CL-1758MR-B, первая буква говорят о диагонали монитора, вторая о русификации клавиатуры, третья — не ясно, возможно о чёрном цвете корпуса. Так что следует отметить русифицированную клавиатуру и 17" дисплей. Производитель заверил, что официальным партнёрам поставляются только изделия с нанесённой русской раскладкой. В настоящее время доступны модификации с диагональю экрана 15" и 17".

Итак, Master View Max Slideaway LCD KVM Switch ATEN CL-1758MR-B — устройство для монтажа в стандартную 19" стойку высотой 1U, содержащее 17" ЖК-монитор, клавиатуру с русской раскладкой и тачпад. Также встроен восьмипортовый переключатель консоли, поддерживаются ПК с интерфейсом PS/2 и USB. Оснащено портом для подключения внешнего, работающего параллельно с основным, комплекта из монитора, мыши и клавиатуры (дополнительной внешней консоли). Возможно объединение в трёхуровневый Cascade. Теперь подробнее.

Технические характеристики устройства

  • Интегрированная с коммутатором консоль для монтажа в 19" стойку с монитором диагональю 15" или 17"
  • Поддерживает внешнюю консоль с интерфейсами VGA и PS/2, вывод либо одновременно на обе, либо на одну из них, по выбору пользователя
  • Крепление в стандартной 19" монтажной стойке глубиной от 42 до 105 см, при помощи комплектного или одного из трёх дополнительно приобретаемых монтажных наборов; комплектный рассчитан на глубину от 42 до 72 см
  • Стандартная почти полноразмерная 105-клавишная клавиатура и тачпад с двумя кнопками
  • LCD панель качества A-Grade
  • Разрешение 1024 × 768 для 15" модели или 1280 × 1024 для 17", поддержка стандарта обмена данными монитора с видеоадаптером DDC2B
  • Коммутация при помощи OSD (экранного меню, автоматически подстраиваемого по размеру под текущее разрешение дисплея) или выделенных кнопок над клавиатурой, а также «горячих клавиш»
  • Каскадное соединение до трёх уровней позволяет контролировать из одной точки входа 256 компьютеров (при этом надо задействовать 73 устройства в стэке)
  • Индикация подключённой консоли и активной консоли при помощи светодиодов и звукового сигнала (отключаемого) в момент переключения
  • Кабели для подключения системных блоков доступны для заказа длиной 1.2, 1.8, 3, и 6 метров с интерфейсом PS/2 и 1.2, 1.8, 3, и 5 метров с интерфейсом USB
  • Автоматическое определение подключенного интерфейса ПК (PS/2 или USB)
  • Эмуляция стандарта получения данных от монитора видеокартой DDC2 B для быстрой настройки видеорежима на всех подключённых ПК
  • Возможность обновления микропрограммы
  • Автоматическое сканирование присоединённых ПК с интервалом на выбор от 1 до 255 секунд с шагом в одну секунду
  • Совместима с операционными системами: WIN 2K, WIN 2003, WIN XP, WIN Vista, LINUX & FreeBSD
  • Встроенный блок питания, автоопределение 100-240 В, 50/60 Гц, сила тока до 1 А, максимум до 37 Вт
  • Рабочий диапазон температур 0…40°С, влажность до 80%
  • Металлический корпус 626 × 480 × 42 мм, вес до 15 кг

Комплект поставки

Состоит из самого устройства с закреплённым на нём стандартным комплектом для монтажа в шкаф, двух кабелей для подключения ПК, силового кабеля, шнура для прошивки микропрограммы и документации с инструкциями, всё по-английски, русского языка нет.

Упаковано в большую коробку серо-жёлтого картона, обычную для серверного оборудования. Внутри кабели и консоль-коммутатор в отдельных коробках, в распорках из вспененного полиэтилена, прибор очень надёжно закреплён.

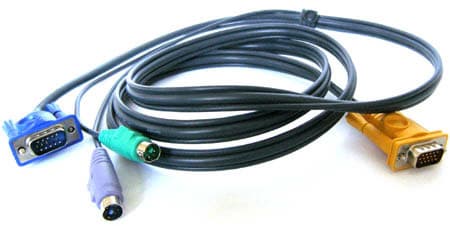

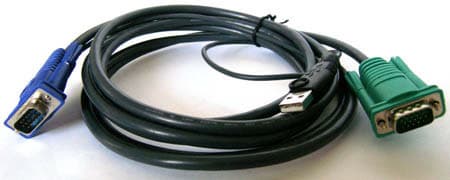

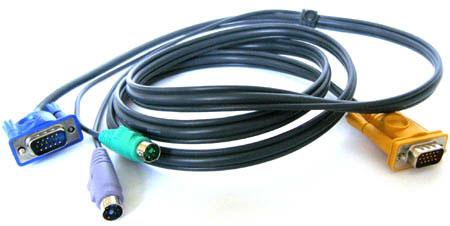

Кабели для подключения ПК с одной стороны содержат фирменный разъём формата D-Sub, а с другой стандартные коннекторы VGA и USB. Провод один, толщина средняя, длина 1,8 метра. От VGA отходит тонкий провод длиной 40 см до разъёма USB. Кроме того доступны для заказа несколько кабелей различной длины с интерфейсами PS/2 либо USB. Один PS/2 кабель был предоставлен для тестов такого варианта подключения. У него три провода объединены изоляцией, толщина средняя, длина 1,8 метра.

Кабель для прошивки ПЗУ с одной стороны оснащён обычным разъёмом для COM порта, а с другой — RJ-11, для которого имеется гнездо под экраном.

Знакомство

Стандартная одновершковая металлическая коробка в сложенном состоянии компактна, верх и низ ничем не нагружены. На передней поверхности логотип компании, ярко-синий индикатор питания и две защёлки для фиксации в нерабочем положении, а также алюминиевая ручка для приведения в рабочее положение. Относительно передней части крепёжной рейки шкафа она выступает вперёд на 23 мм.

На задней поверхности разъём питания с кнопкой отключения, VGA и два PS/2 для подключения внешней консоли и восемь фирменных разъёмов формата D-Sub для подключения серверов.

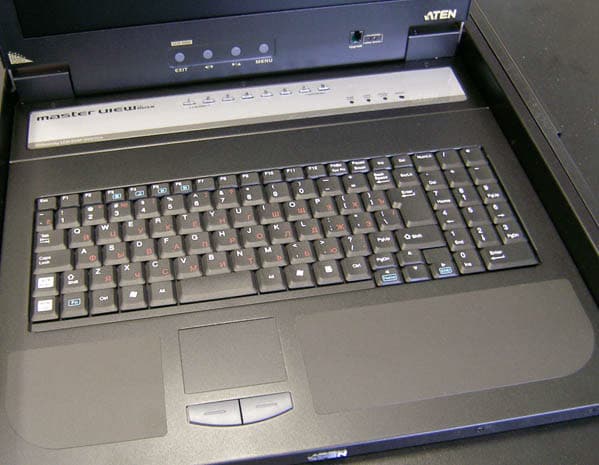

Под экраном находятся четыре кнопки для управления им при помощи меню. Рядом гнездо RJ-11 для прошивки микропрограммы и переключатель выбора режима прошивки: плановая или аварийная. На горизонтальной части, за клавиатурой, восемь кнопок-индикаторов для переключения активного канала и индикации подключенных и выбранного портов. Нажатие одновременно 1 и 2 кнопок перезапускает KVM устройства, нажатие 7 и 8 запускает автоматическое сканирование портов. Тут же индикаторы регистров Lock и кнопка перезапуска консоли.

Крепление в шкаф на раздвижную рейку, двигается задняя половинка относительно передней, охватывает её сверху и снизу. Можно снять, если не нужно крепить в стойку. Для фиксации передвижной рейки предусмотрено только одно отверстие под саморез М6. Крепление к стойкам на три винта с каждого угла, планка находится при этом перед рейкой шкафа. Высота чуть меньше 1U, поэтому возможен плотный монтаж.

Комплектный крепёж рассчитан на глубину шкафа 42–72 см. Для заказа доступны крепления бо́льшей длины, на 68–100 см, такой же конструкции. А также два с отдельно крепящимися к шкафу рельсами, в которые вставляется устройство, длиной 42–70 и 68–105 см. Как отмечает производитель, для монтажа одним человеком.

В рабочем положении минимально клавиатура выступает за край вышерасположенного устройства на 37 см. Максимально можно выдвинуть так, что от задней поверхности экрана до реек шкафа будет 15 см, и ещё те самые 37 см до ближнего к пользователю края клавиатуры. В крайнем положении фиксируется защёлками, для разблокировки их надо потянуть на себя. Рельсы из трёх частей, их движение друг по другу по металлическим шарикам. Задняя часть глубиной 15 см фиксирована, при смещении передней виден кабель между ними в оплётке, закреплённый в металлическом колене. Монитор откидывается от вертикали назад максимально примерно на 15°.

В целом конструкция выглядит продуманной и удобной, претензий к исполнению также нет. Корпус из стали толщиной около миллиметра, крашеной в чёрное с лёгким коричневым оттенком. Ручка — матово шлифованный алюминий. На нижней поверхности этикетка с информацией о производителе, модели, месте изготовления и т.д. Устройство достаточно легко разбирается (и так же легко и без потерь собирается обратно), поэтому удалось рассмотреть его внутренний мир.

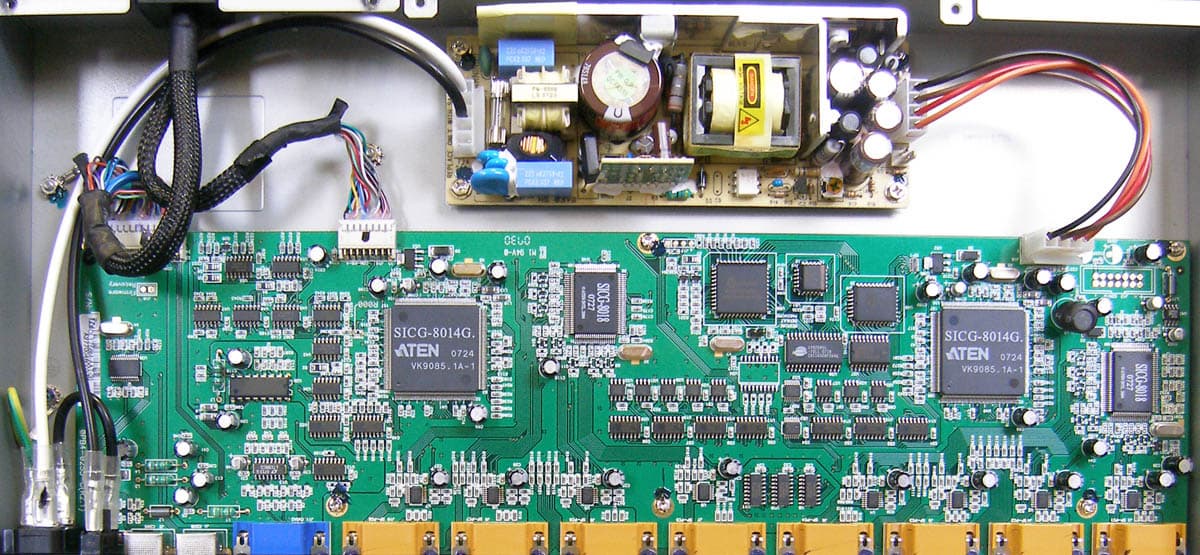

Вся логика смонтирован на одной печатной плате, и ещё отдельно блок питания. Основу составляют целых пять программируемых микроконтроллеров, по два собственного производства Aten SICG-8014G и SICG-8018 (которые используется только производителем и спецификации не опубликованы), а также Winbond W78E516B4OPL. Электронные переключатели производства Philips и конденсаторы для буферизации интерфейсов, и несколько микросхем с неразборчивой маркировкой. Сказать точно, чем занимается такое количество ASIC невозможно, их основное свойство как раз в программируемости, и в разных моделях они могут выполнять совершенно разные функции.

Эксплуатация

После подключения кабелей и питания устройство готово к работе. В стойку не монтировал — у меня в хозяйстве самый маленький шкаф глубиной 73 см, а длинных рельсов для тестов я не заказывал. Да и товарный вид часто теряется при монтаже — появляются царапины на уголках. Однако никаких проблем при этом возникнуть не должно.

Прибор использовался на рабочем столе в течении двух недель как параллельная с основной рабочая консоль. Комплектным кабелем присоединялся к ПК, а далее к нему основной рабочий монитор обычным VGA кабелем. При этом на рабочем мониторе заметного падения качества сигнала не было. На мониторе консоли качество изображения определяется качеством видеосигнала, выдаваемого с ПК. Видеоадаптер на стенде — ASUS Radeon X1600 Pro 512 Мб, с ним картинка безупречная. Также подключалось некоторое количество ПК и серверов под управлением Windows от 98 через все промежуточные версии до Vista, и Linux, правда, без графического интерфейса. Разницы в работе по интерфейсам USB и PS/2 не выявлено.

Порт для внешней консоли очень удобен для удалённого контроля серверов — наряду с управлением непосредственно в шкафу возможен вынос второй консоли на значительное расстояние на рабочее место системного администратора. Либо по витой паре, к примеру с использованием CE-252, либо по IP сети, при помощи к примеру CN-6000. А если задействовать дополнительные переключатели консоли, то можно создавать и более сложные инсталляции.

При закрытии крышки консоли до 30° примерно происходит отключение встроенного монитора, при этом внешний продолжает работать. Включается экран при приведении его в рабочее положение также при угле открытия около 30°. При отключении всей консоли кнопкой или от сети гаснут оба экрана.

Переключение между каналами происходит с задержкой около секунды. Проблем в процессе эксплуатации не возникло, необходимости в перезагрузке — тоже. Всё работает именно описанным в руководстве образом. Настройки коммутатора сохраняются в энергонезависимой памяти, т.е. не сбрасываются при полном обесточивании переключателя.

Монитор

В характеристиках монитора производитель указывает только класс качества исполнения панели A-Grade, т.е. первый сорт. Это значит, что в процессе производства конкретная модель может меняться. Да в сущности и не известен ни её производитель, ни марка. Подробный разбор характеристик, как в описаниях мониторов, вряд ли целесообразен, т.к. стоечная консоль предназначена для управления серверами, а не для обработки графики, просмотра фильмов и динамичных игр. Именно эти задачи предъявляют повышенные требования к качеству изображения. Но всё же качество всегда имеет значение.

Монитор построен на основе TN+F матрицы последнего поколения, т.е. углы обзора и время реакции пикселя можно назвать хорошими. Настолько хорошими, что не происходит инверсии тонов при взгляде сверху, а при взгляде снизу — только на больших углах, достигнуть которых в штатных условиях эксплуатации затруднительно. Сбоку информация различима, правда при значительном падении контраста, почти под прямым углом. Таким образом углы выглядят примерно как 175° по горизонтали и 145° по вертикали. Время реакции пикселя не более 8 миллисекунд при переходе от серого к серому. Это значит, что даже можно играть в 3D игры вполне комфортно. Неравномерность засветки выражена не очень сильно, однако в темноте отчётливо видно, что область у краёв светлее центра, сверху и снизу сильнее, с бортов — поменьше. При обычном освещении это не проявляется. «Кристаллический эффект» почти не заметен.

Цветопередача достаточно хорошая для данного типа матриц. Есть выбор цветовой температуры 6500°, 7500° и 9000°, а также пользовательская настройка по трём каналам, так что и здесь всё отлично.

Все разрешения меньше стандартного масштабируются в полный экран, вполне корректно, вывод «пиксель-в-пиксель» невозможен. Больше стандартного — не отображаются. Использовался режим 1280 × 1024 @ 75 Гц. К настоящему времени найти сервер, видеоадаптер которого не поддерживал бы этот режим, достаточно сложно. Поэтому при вводе консоли в эксплуатацию следует предварительно настроить его на всех планируемых к подключения машинах. Хотя при поддержке видеокартой и её драйверами стандарта обмена данными с монитором DDC рекомендованное разрешение будет выставлено автоматически при первом включении. Серверные же ОС, особенно старые, не всегда позволяют его выставить. Посему отмечу, что переключение из «родного» режима в текстовый 800 × 600 @ 60 Гц и обратно происходит быстро, автоматическая подстройка под новые параметры сигнала работает хорошо. Отдельной кнопки синхронизации нет, её роль выполняет кнопка меню «Exit». Продолжительность подстройки под сигнал около двух секунд, экран в это время не активен.

Ещё есть кнопка «Menu» и две для навигации, расположены под монитором. Регулируется яркость и контраст, размер и положение изображения по горизонтали и вертикали, если автоматическая настройка не корректна. Также цветовая температура, в том числе по трём каналам. Русского языка нет, есть выбор времени показа меню при отсутствии активности пользователя и сброс к заводским настройкам. В целом для целевого применения монитор вполне хорош.

Клавиатура и тачпад

Прежде всего стоит отметить бортики по краям горизонтального блока, которые лично мне достаточно сильно мешают работать. Однако в рамках данного конструктива этот недостаток устранить невозможно. Когда нет бортиков, то клавиатура и экран выдвигаются раздельно, а это уже несколько другая ценовая категория.

Сама клавиатура находится ровно по центру нижней панели консоли. Ниже расположен тачпад, хорошей чувствительности и обычного для ноутбуков полного формата размера. Клавиши тачпада большие, слегка возвышаются над поверхностью, с рельефными рисками. Нажатие мягкое, но звонкое, информативное. По бокам две накладки из тонкого пластика, чтобы запястья не мёрзли при работе от контакта с металлом.

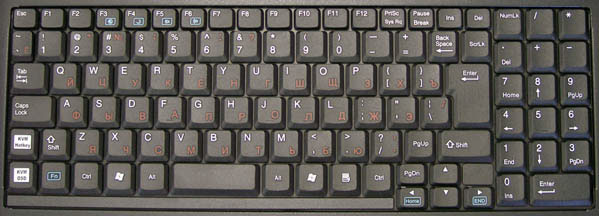

Клавиши плоские, полноразмерные, ход нажатия короткий, менее 2 мм. Нажатие мягкое, информативное, звук тихий. Механизм возврата клавиш модифицированный купольный, крепление каждой клавиши — на металлическую рамку из двух половинок. Дрягаются клавиши совсем немного, даже длинные. Все полноразмерные, кроме бо́льшей части верхнего ряда и курсорного блока, эти на треть уменьшены в высоту. Русские буквы тёмно-красные, что мало кому нравится. Основные символы белые, семь Fn — светло-голубые. Вся маркировка выполнена запрессовкой цветных кусочков пластика, практически вечная.

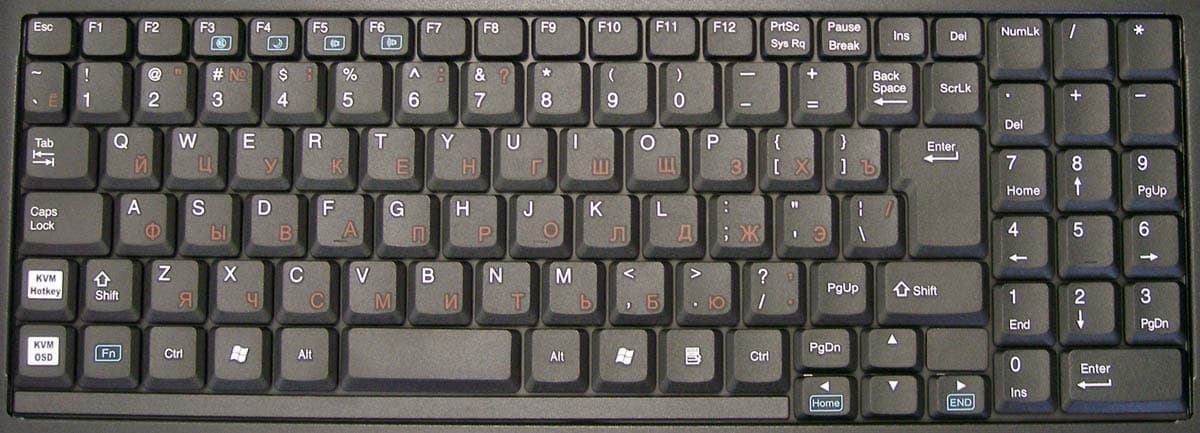

Раскладка — одна из самых причудливых, что мне доводилось видеть. Основной блок — вполне стандартный, но справа его теснит разнобой клавиш блока редактирования и вплотную прижатый цифровой блок, лишившийся правого ряда клавиш, также размазанного сверху и снизу. Курсорный блок толком не выделен и наощупь найти его непросто. Немного помогает отсутствующая клавиша над стрелкой вправо. В общем рассказывать бесполезно, но всё видно на фото.

Несмотря всю эту нелогичность, основные блоки для работы удобны, не для слепого набора, конечно же — модификаторы не на месте. А реализация цифровой панели даже в таком виде изрядно добавляет удобства работе при наборе, например, IP-адресов, только вот точка не на месте. В целом клавиатура и тачпад достаточно удобны, несмотря на раскладку. Реализовано всё качественно и на первый взгляд долговечно.

Управление

В левом нижнем углу клавиатуры находятся две выделенные клавиши для управления функциями коммутатора: KVM OSD и KVM Hotkey. В отдельной консоли они были естественным образом не нагружены функционально, что вызвало моё удивление при её тестировании, сейчас же всё встало на свои места. Первая вызывает экранное меню, вторая представляет собой аналог двойного нажатия на ScrollLock или Ctrl. Работают они как триггеры, т.е. первое нажатие вводит в режим управления, а второе выводит из него. Также можно выйти по клавише Esc. Тачпад и его клавиши в меню работают для перемещения между пунктами и выбора требуемого.

Таким образом, вместе с кнопками-индикаторами для быстрого переключения каналов присутствуют OSD и доступ к управлению через сочетания клавиш, что даёт большую гибкость и удобство контроля переключателя. Горячие клавиши служат для доступа к сервисным функциям, хотя и базовое управление при их помощи также возможно. Однако гораздо удобнее все задачи решаются при помощи OSD, On Screen Display. Это очень мощный и удобный инструмент для полного контроля всех доступных опций. Выглядит он как наложенная на текущий клиентский видеоряд картинка-меню с названием разделов и соответствующими активными клавишами.

Основное окно — самая частая задача, переключение портов. Каждому порту можно задать вразумительное имя из 12 букв. Кроме того можно инициировать автоматическое сканирование и посмотреть состояние всех портов. При условии подключения нескольких устройств в цепь все они управляются с одного, первого в цепи. Логично и естественно для этого использовать рассматриваемый коммутатор, т.к. он снабжён консолью.

Устройство можно защитить от несанкционированного доступа паролем, для реализации защиты есть «Log off», возможно автоматическое выполнение этой команды по истечении заданного интервала времени без активности пользователя в консоли. Кроме того, администратор может задать список пользователей с выделением им определённого диапазона портов для управления либо просмотра, запрещённые ПК вообще не будут отображаться для пользователя, под логином которого выполнен вход. Для забывчивых администраторов на главной плате есть перемычка для сброса пароля, подобно сбросу CMOS на материнских платах.

Можно выбрать способ отображения информации (в рамках разрешённого пользователю, для администратора полный доступ), варианты такие:

  • все порты
  • назначенные в списке быстрого просмотра
  • подключённые к которым ПК запитаны
  • запитанные и входящие в список быстрого просмотра

Кроме того, настраиваются служебные параметры:

  • режим работы консоли: только встроенная, только внешняя или обе параллельно
  • отображение на консоли текущего порта или его имени
  • продолжительность этого отображения
  • позиция на экране
  • задержка на каждом порте при автосканировании
  • задержка до гашения экрана консоли и (или) «Log off»
  • горячая клавиша для вызова экранного меню (вариантов два только, дефолтный ScrlLock+ScrlLock можно заменить на Ctrl+Ctrl), если не устраивает выделенная клавиша
  • запрет или разрешение управления при помощи горячих клавиш
  • запрет или разрешение звукового сигнала при переключении порта
  • переход в режим прошивки ПЗУ
  • очистка списка имён для портов и возврат к заводским настройкам

Здесь же можно явно задать список отключённых портов, которые не будут опрашиваться (skip), запустить автоматическое сканирование всех, или выбранных, или запитанных портов с назначаемой задержкой.

Cascade

В английском написании это фирменный термин для обозначения нижеописанного способа объединения KVM Aten, им и будем пользоваться. На сайте производителя имеется специальная страничка, содержащая список совместимых устройств, работающих друг с другом в стэке. Эта модель совместима со своими родственниками без консоли, рассмотренной нами CS-1758 и её четырёхпортовой сестрой CS-1754. При этом не поддерживаются функции коммутации звуковых каналов во всём каскаде, если мастером выступает CL-1758. А её использование в этом качестве наиболее логично, т.к. у неё есть консоль. Да и не нужны в серверной комнате коммутируемые звуковые каналы, как я уже и писал в обзоре CS-1758.

Соединение этих KVM между собой осуществляется теми же самыми кабелями, что и подключение к ПК, но только с интерфейсом USB. К одному из них, выбранному за главного, можно подключить восемь других, а к каждому из них — ещё восемь. Так вот и получится при условии, что все будут восьмипортовыми, 73 KVM и 256 ПК. Расширять стэк дальше третьего уровня нельзя. В этих пределах каждый порт может быть подключён как к ПК, так и к другому KVM. По сбору конструкции надо включить сначала все коммутаторы третьего уровня, потом все второго, и только после этого — мастер. С него можно управлять всей инсталляцией.

Конкретную реализацию Cascade и Daisy Chain на практике мы уже рассматривали, всё работает прозрачно и удобно. Там же опробована работа при использовании длинных кабелей.

Доступность

На момент написания обзора удалось найти десяток предложений, причём цена на разные модели (с разными диагоналями ЖК-матриц) зависела в основном от места продажи. Все примерно до 1500 долларов. В такой ситуации, на мой взгляд, выбор должен быть однозначным в пользу модели с большей диагональю экрана, а к выбору поставщика следует отнестись внимательно. В целом цена на фоне старшей модели CL-1216 (которую мы рассмотрим в следующем обзоре) выглядит несколько завышенной. Но всё равно интегрированное устройство получается где-то на сотню долларов дешевле, чем его компоненты по отдельности, и места по высоте занимает в стойке в два раза меньше.

В таблице ниже приведена средняя розничная цена KVM в Москве, актуальная на момент чтения вами данной статьи:

Aten CL-1758LR 15"Н/Д(0)
Aten CL-1758MR 17"Н/Д(0)

Выводы

Качественная и удобная консоль с коммутатором для монтажа в стойку. Вполне справляется со своими обязанности и предлагает дополнительную функциональность в виде возможности использования внешней консоли. KVM универсален за счёт поддержки системных блоков с интерфейсами как PS/2, так и USB. Управлять им с комплектной клавиатуры удобнее, чем с внешней. Несколько завышенная по сравнению со старшей моделью цена снижает привлекательность изделия в целом, но тут уж производитель сам с собой конкурирует.

Достоинства

  • Отличный прочный металлический корпус
  • В целом удачный и удобный конструктив
  • Удобный монтаж, кроме комплектного есть ещё три отдельно поставляемых опциональных варианта салазок на любой случай
  • Отличный для своей области применения монитор
  • В целом качественная клавиатура и тачпад
  • Выделенные кнопки для управления KVM
  • Возможно параллельное использование ещё одной, внешней консоли
  • Наличие моделей с разной диагональю экрана
  • Хорошая реализация интерфейса VGA
  • Один кабель до разъёма VGA — уменьшает путаницу в шкафу
  • Наличие под заказ кабелей длиной 1,2, 1,8, 3, и 6 метров с интерфейсом PS/2 и 1,2, 1,8, 3, и 5 метров с интерфейсом USB
  • Возможно объединение в трёхуровневый Cascade для контроля до 256 ПК из единой точки входа
  • Отлично реализованное управление через OSD, горячие клавиши и выделенные кнопки-индикаторы
  • Тонкая настройка прав пользователей, в том числе для всего каскада из одной точки входа
  • Качественные микросхемы, качественный монтаж

Недостатки

  • Причудливая раскладка клавиатуры, при минимальной доработке можно было бы сделать гораздо удобнее
  • Тёмно-красные русские буквы
  • Бортики по краям клавиатуры — в данном конструктиве устранить их невозможно
  • Невозможно использование стандартных кабелей вместо фирменных

Рекомендации производителю

  • Доработать раскладку клавиатуры. Возможна интеграция полностью стандартной раскладки при уменьшении ширины клавиш, в этом устройстве такой вариант на мой взгляд был бы оптимален
  • Сделать русские символы более заметными, яркими

Варианты использования

Завышенная цена по сравнению со старшей моделью сужает сферу применения данного устройства. Однозначно можно порекомендовать его только для интеграции в сложившийся каскад на основе совместимых моделей в качестве мастера. Правда, если использовалась возможность коммутации звука — она будет потеряна при таком «апгрейде».

В плане недостатков по сравнению с CL-1216/1208 можно назвать приводящий к большим накладным расходом каскадный способ объединения в стэк, отсутствие в линейке 16-портовой модели, и отсутствие режима одновременной трансляции нажатий на клавиши в рамках всей инсталляции. В качестве сомнительного преимущества — коммутация звука, но герой сегодняшнего обзора её не поддерживает. Таким образом при примерно равной общей цене и потенциально более высокой цене за порт не выявлено преимуществ, но найдены слабые стороны. Имеет ли смысл применение в конкретной серверной комнате — решать вам.

Рекомендуемое количество машин для контроля не более 20-30, при планировании больших инсталляций лучше присмотреться к старшим моделям этого или других производителей. В первую очередь к CL-1216, обзор которой скоро появится на нашем сайте.



Интегрированная консоль-коммутатор для тестирования предоставлена официальным дистрибутором компании Aten компанией Colan



7 мая 2008 Г.
