Обзор флагманского блока питания Corsair AX1600i с гибридной системой охлаждения

Описание

Жизненный цикл серий блоков питания у компании Corsair составляет порядка трех лет — скажем, на замену серии 2014 года приходит серия 2017 года. Иногда серии сохраняют наименование, иногда же просто заканчивают свое существование. Изменения в новых или обновленных сериях тоже бывают разные: иногда это революция со сменой платформы с полной переработкой и кардинальными улучшениями, а иногда — просто небольшой тюнинг с минимальными доработками с целью освежения модели.

Новая флагманская модель AX1600i использует переработанную платформу Flextronics, но с точки зрения потребительских качеств не привносит ничего нового, а просто улучшает и без того удачную модель Corsair AX1500i.

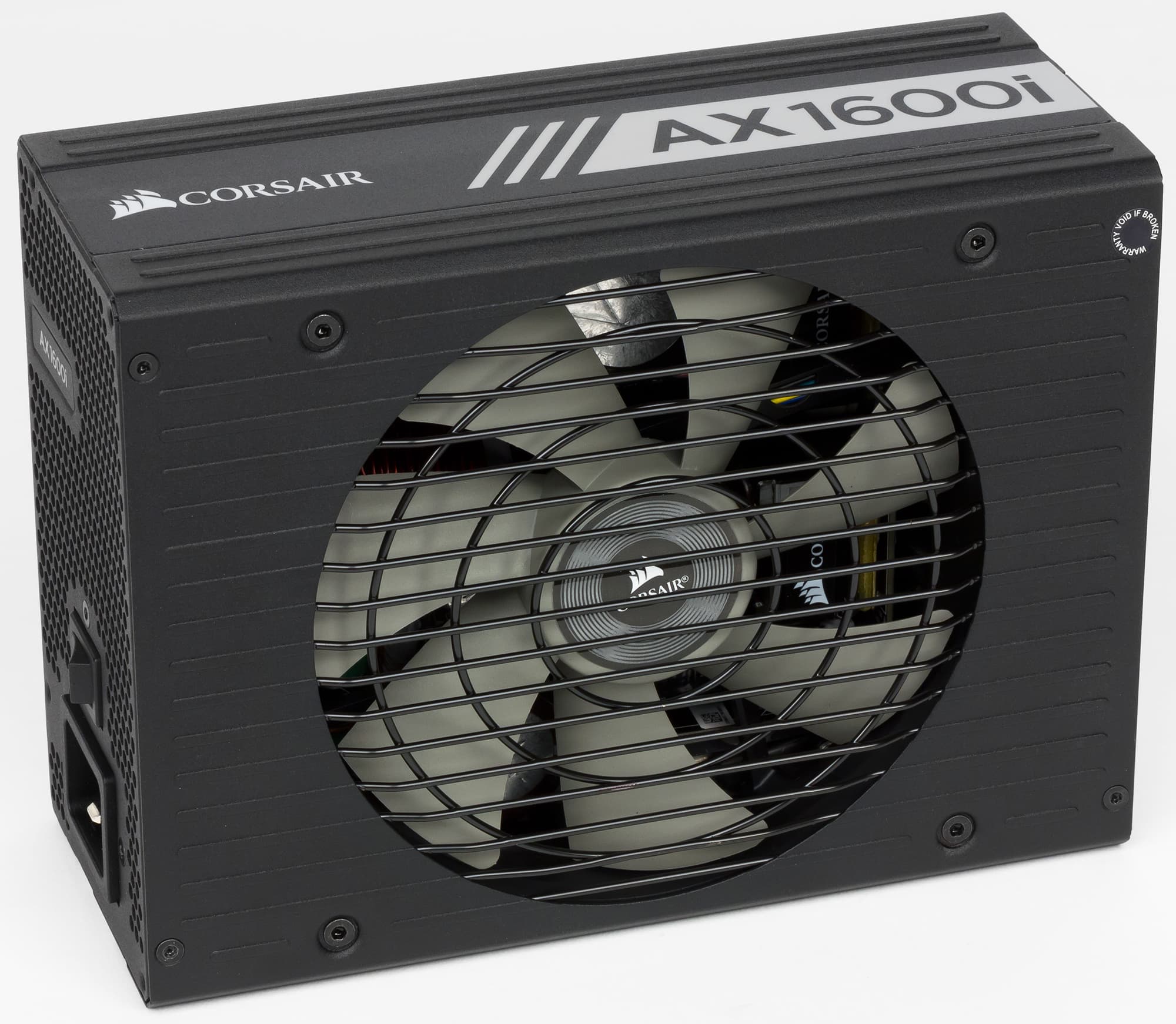

Блок питания выполнен в корпусе с матовым покрытием черного цвета, которое имеет крупную фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса составляет 200 мм, дополнительно потребуется не менее 15 мм для размещения подключенных разъемов, поэтому стоит рассчитывать на установочный размер около 220 мм. Таким образом, корпус источника питания стал короче на 25 миллиметров, что является положительным моментом с точки зрения монтажа.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1600 Вт. Соотношение мощности по шине +12VDC и полной мощности равно 1, что, разумеется, является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 10 разборные
4 pin Peripheral Connector 9 эргономичные
15 pin Serial ATA Connector 16 на 5 шнурах
4 pin Floppy Drive Connector 2 через переходник

Длина проводов до разъемов питания

  • до основного разъема АТХ — 60 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 67 см, плюс еще 10 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 67 см, плюс еще 10 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго, еще 11 см до третьего и еще 11 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго, еще 11 см до третьего и еще 11 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 45 см, плюс 11 см до второго, еще 11 см до третьего и еще 11 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема

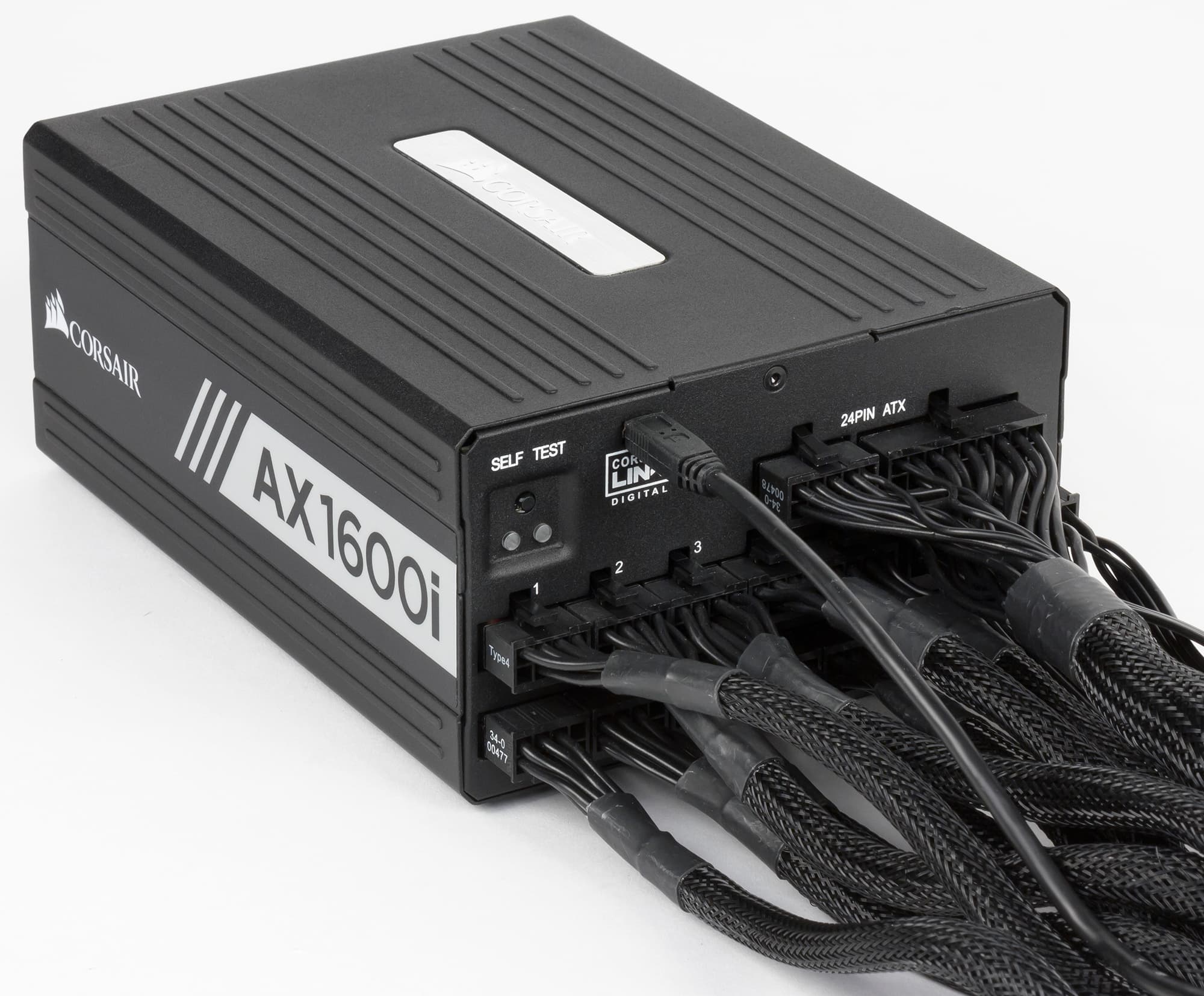

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров до разъема питания процессора вполне можно было бы сделать и более длинным — скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы, как это было сделано в том же AX1500i.

Разъемов SATA Power достаточное количество, и размещены они на пяти шнурах питания. Два шнура явно рассчитаны на подключение накопителей, размещаемых на обратной стороне основания для системной платы.

Количество разъемов для подключения компонентов внутри системного блока позволяет обеспечить питанием почти любую систему: 5 видеокарт и 12 накопителей можно подключить сразу при помощи стандартного комплекта поставки.

Не можем не отметить, что у AX1500i все шнуры питания были выполнены из ленточного провода, тогда как у данной модели шнуры питания используются обычные, с нейлоновой оплеткой, что несколько менее удобно.

Внутреннее устройство

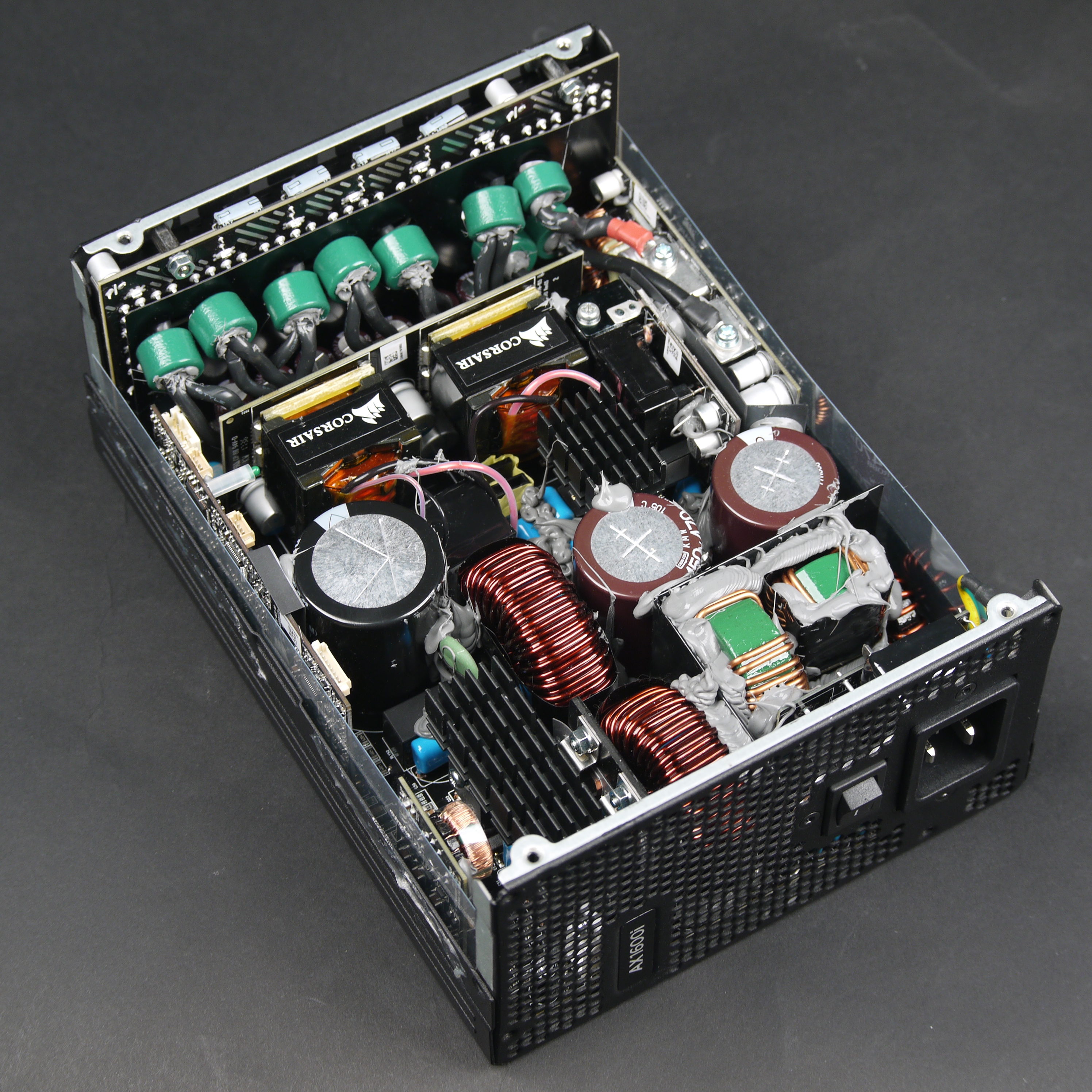

Высоковольтные элементы размещены на двух небольших радиаторах.

Элементы синхронного выпрямителя располагаются на дочерней плате. Импульсные источники питания на основе преобразователей постоянного тока напряжений +3.3VDC и +5VDC располагаются на отдельной плате. Компоновка плотная, но судя по расположению элементов и их виду, конструкторы явно пытались обеспечить хороший теплоотвод и при пассивной работе БП.

В блоке питания установлены конденсаторы преимущественно японского происхождения: Nippon Chemi-Con и Rubycon, а также большое количество полимерных конденсаторов.

В блоке питания установлен вентилятор Corsair NR140P типоразмера 140 мм, основанный, по заявлению производителя, на гидродинамическом подшипнике. Вентилятор имеет 4-проводное подключение и встроенный ШИМ-контроллер, что позволяет обеспечить очень широкий диапазон изменения скорости вращения.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Заметных проблем выявлено не было.

Кросс-нагрузочная характеристика

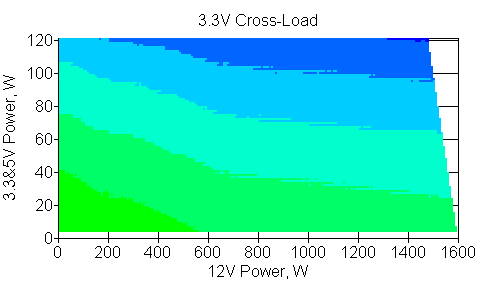

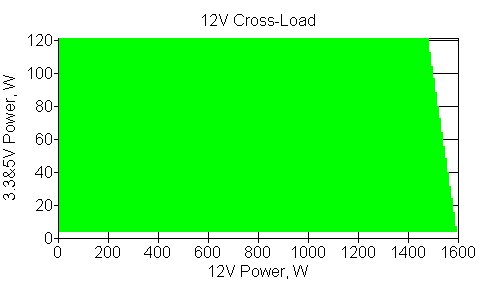

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают одного процента во всем диапазоне мощности, что является отличным результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 1% по каналам +5VDC и +12VDC и 2% по каналу +3.3VDC. Нагрузочная способность канала +3.3VDC в целом является не очень высокой.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

Отклонения действующих значений напряжения от номинала при нагрузке через 2 разъема PCI-E

В случае видеокарты с двумя разъемами при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%, что позволяет использовать мощные видеокарты уровня GeForce GTX 1080.

Отклонения действующих значений напряжения от номинала при нагрузке через 2 разъема PCI-E

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что тем более позволяет использовать очень мощные видеокарты.

Отклонения действующих значений напряжения от номинала при нагрузке через 4 разъема PCI-E

В случае использования двух шнуров питания с двумя разъемами на каждом максимальная мощность по каналу +12VDC составляет свыше 650 Вт при отклонении 3%.

Отклонения действующих значений напряжения от номинала при нагрузке через 6 разъемов PCI-E

При нагрузке через шесть разъемов PCI-E, расположенных на индивидуальных шнурах, мощность по каналу +12VDC составляет не менее 1050 Вт при отклонении в пределах 3%, что позволяет использовать три максимально мощные видеокарты.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт. Тут полученного значения мощности должно хватить с лихвой.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания процессора

В случае потребления через разъем питания процессора максимальная мощность по каналу +12VDC составляет свыше 200 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор, включая решения для разъемов Socket 2011 и Socket AM4, в том числе в разгоне.

Отклонения действующих значений напряжения от номинала при нагрузке через 2 разъема питания процессора

При использовании двух разъемов питания процессора максимальная мощность по каналу +12VDC составляет свыше 450 Вт при отклонении 3%, что позволяет использовать данный БП в многопроцессорных системах.

Экономичность и эффективность

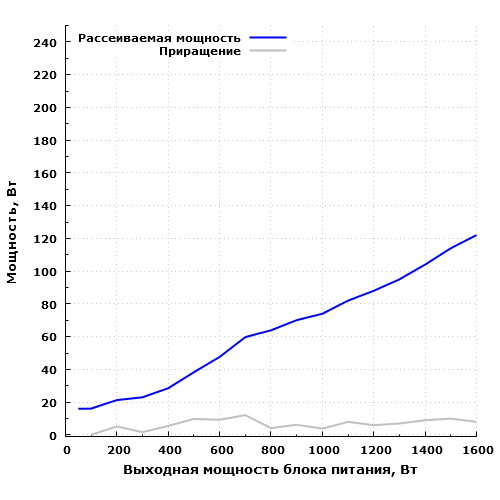

Экономичность модели находится на высоком уровне: на максимальной мощности БП рассеивает около 122 Вт, 60 Вт он рассеивает на мощности порядка 700 Вт, а 100 Вт — на мощности около 1350 Вт. На мощности 50 Вт блок питания рассеивает около 16 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все выглядит хорошо: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 13,5 Вт.

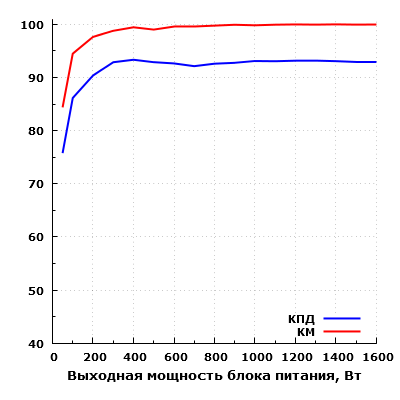

Эффективность БП находится на высоком уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 92% в диапазоне мощности от 300 до 1600 ватт, а в диапазоне от 1000 до 1400 Вт превышает 93%. Максимальное зарегистрированное значение составило 93,2% на мощности 1300 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 75,7%.

Температурный режим

В блоке питания Corsair AX1600i вентилятор включается как при достижении пороговой температуры на термодатчике (около 65 °C), так и при достижении выходной мощности около 650 Вт. Отключение вентилятора происходит только при достижении пороговой температуры на термодатчике (около 48 °C). Температурный диапазон достаточно широкий, поэтому частых циклов старт/стоп при работе не наблюдалось. На мощности 500 Вт и менее блок питания может долговременно работать с остановленным вентилятором.

Также стоит учитывать, что в случае работы с остановленным вентилятором температура компонентов внутри БП сильно зависит от окружающей температуры воздуха, и если та установится на уровне 40-45 °C, это приведет к более раннему включению вентилятора.

В данном случае термонагруженность блока питания находится на невысоком уровне во всем диапазоне мощности.

Блок питания способен долговременно функционировать в безвентиляторном режиме при сравнительно невысокой нагрузке (до 500 Вт включительно) при условии температуры окружающего воздуха ниже 30 °C.

Акустическая эргономика

В данном материале мы продолжаем использовать методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

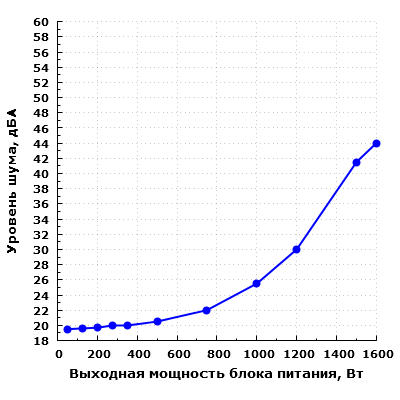

Как мы уже говорили, Corsair AX1600i имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. Управление запуском вентилятора производится в зависимости и от температуры, и от мощности: при нагрузке от 650 Вт вентилятор стартует с минимальной задержкой даже при включении БП из холодного состояния. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания.

При работе в диапазоне до 750 Вт включительно шум блока питания находится на минимально заметном уровне — в пределах 23 дБА с расстояния 0,35 метра. Включившийся вентилятор в данных режимах не ухудшит общую акустическую эргономику компьютера даже ночью. Для некоторых пользователей принципиально важным моментом является именно отсутствие вращающегося вентилятора в блоке питания, но это скорее психологический фактор.

Шум блока питания все еще находится на низком уровне (около 25 дБА) при работе на мощности 1000 Вт.

При работе на мощности 1200 Вт шум можно считать пониженным для жилого помещения в дневное время суток. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При нагрузке в 1500 Вт шум блока питания преодолевает эргономичный предел в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 1200 Вт, а до 1000 Вт блок питания работает очень тихо.

Существенным достоинством модели является отсутствие скачкообразного роста уровня шума при запуске вентилятора. Также стоит отметить, что мы не обнаружили номиналы мощности, на которых происходят частые циклы старт/стоп вентилятора, а это одна из врожденных проблем блоков питания с режимом полной остановки вентилятора.

В случае, если запускающийся вентилятор не может раскрутить крыльчатку, срабатывает система защиты и блок питания выключается.

Стоит отметить, что в блоках питания серии AXi имеется режим автотестирования, который включается при запуске БП. В данном режиме вентилятор вращается на максимальных оборотах с соответствующим уровнем шума — это не дефект конкретного экземпляра.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение разницы находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует.

Шум электроники можно считать относительно низким во всем протестированном диапазоне.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 125 Вт.

Мощность, Вт Температура, °C Изменение, °C Шум, дБА Изменение, дБА
125 60 23 19,6 0
500 61 11 27 6,5
1600 67 11 51 7

Температура выросла не очень заметно, и даже на максимальной мощности термонагруженность осталась удовлетворительной. Приращение уровня шума также не очень большое, а при мощности 125 Вт разницы нет совсем. Можно констатировать, что источник питания отлично приспособлен для работы при повышенной температуре окружающего воздуха, что не может не радовать.

Потребительские качества

Потребительские качества Corsair AX1600i находятся на высочайшем уровне — если говорить проще, они отличные. Пожалуй, это один из немногих блоков питания, который можно оценить таким образом, поскольку по всем основным параметрам его оценки отличные или очень хорошие. Так, на очень высоком уровне находится акустическая эргономика данной модели, что само по себе является большим достоинством, а с учетом того, что разговор идет о блоке питания особо высокой мощности, такое достижение сложно переоценить. Кроме того, разработчикам удалось решить все типовые проблемы, присущие блокам питания, имеющим режим с полной остановкой вентилятора. К электрическим характеристикам модели претензий также нет, деградация параметров в ходе эксплуатации минимальна. Набор разъемов и длина проводов, возможно, кого-то и не устроит, но для больших корпусов данная конфигурация подойдет идеально, а для компактных корпусов вряд ли потребуется блок питания подобной мощности.

Итоги

В принципе, к продуктам из серии AX(i) никогда не было заметных нареканий. Что касается AX1600i, то это премиальный продукт, продолжающий традиции данной серии. С точки зрения потребительских качеств он так же хорош, как и его предшественник, но стал чуть компактнее и чуть экономичнее.

Пригоден AX1600i и для работы с постоянной нагрузкой, близкой к максимальной, в тяжелых температурных условиях. С другой стороны, данная модель имеет отличную акустическую эргономику в широком диапазоне мощности даже при повышенной температуре окружающего воздуха. Также нелишне будет отметить наличие в комплекте программного обеспечения для мониторинга и управления источником питания. Словом, для любителей самого-самого данная модель подойдет как нельзя лучше. Правда, если у вас уже есть Corsair AX1500i, то менять его на новинку большого смысла нет.

Мы же вручаем Corsair AX1600i редакционную награду Original Design за текущий месяц.
