Блок питания Corsair AX1500i

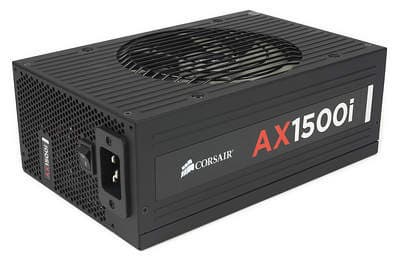

Внешний вид блока питания Corsair AX1500i
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Блок питания Corsair AX1500i является не только старшим представителем серии AX, но и флагманом всей линейки блоков питания Corsair. Также стоит отметить, что производитель причисляет данную модель к подвиду «цифровых блоков питания», подразумевая под этим компьютерный блок питания, у которого вместо аналоговых контроллеров используются цифровые сигнальные процессоры. В ассортименте Corsair это уже четвертый продукт данного типа. Все четыре модели производятся совместно с компанией Flextronics и обеспечиваются семилетней гарантией производителя.

Разъем для подключения силового кабеля имеет со стороны блока питания вилку стандарта IEC-320-C19, которая рассчитана на токи порядка 16 А, в отличие от более распространенного в быту IEC-320-C14, вилка которого рассчитана на токи порядка 6 А. Для блоков питания мощностью больше киловатта это вполне распространенное решение.

Упаковка блока питания Corsair AX1500i

Поставляется блок питания в габаритной коробке без ручки для переноски. Упаковка двойная: под внешним бумажным конвертом находится типовая коробка из гофрированного картона. Оформление выполнено с преобладанием черного цвета, с белыми и красными элементами, выглядит упаковка достаточно стильно.

По заявлению производителя, поддержка фирменной технологии Corsair Link позволяет получать информацию о температуре, потребляемом токе и эффективности блока в реальном времени, а также управлять работой 140-миллиметрового вентилятора. Более того, предусмотрена такая возможность, как переконфигурирование схемы защиты по току (OCP). Например, можно перейти от схемы по умолчанию с одной шиной +12 В к схеме с несколькими шинами, указав для каждой из них порог срабатывания защиты от перегрузки по току.

Помимо собственно ПК, к которому блок питания подключается через разъем USB типа Mini-B, он также может подключаться к устройству управления Corsair Commander или Commander Mini, а также к СВО Corsair H80i/H1100i.

Интересно, что Corsair AX1500i — это первый БП, имеющий сертификат 80 Plus Titanium, который побывал в нашей лаборатории, тогда как AX1200i был в аналогичной роли первым из имеющих сертификат 80 Plus Platinum.

Характеристики

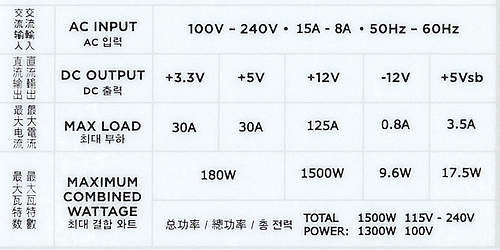

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1500 Вт (125 А). Соотношение мощности по шине +12VDC и полной мощности составляет 1,0 — это максимальный и, разумеется, отличный показатель.

Характеристики блока питания Corsair AX1500i

Длина проводов и количество разъемов

Провода и разъемы блока питания Corsair AX1500i

Все без исключения провода у Corsair AX1500i являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Модульные
до основного разъема АТХ — 70 см
до процессорного разъема 8 pin SSI — 65 см
до процессорного разъема 8 pin SSI — 80 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 80 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 80 см
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см, плюс еще 15 см до второго такого же разъема
до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 70 см, плюс еще 15 см до второго такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 50 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго, еще 10 см до третьего и еще 10 см до четвертого такого же разъема
до разъема питания FDD — 10 см
до разъема питания FDD — 10 см

Наименование разъемаКоличество коннекторовПримечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector2один разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector10на 8 шнурах
4 pin Peripheral Connector12эргономичные, на 3 шнурах
15 pin Serial ATA Connector20на 5 шнурах
4 pin Floppy Drive Connector2переходник с периферийного разъема

Количество разъемов для подключения компонентов внутри системного блока позволяет подключить любую экстремальную систему: 5 видеокарт и 20 накопителей можно подключить сразу при помощи стандартного комплекта поставки.

Длина проводов до разъемов рассчитана на размещение блока питания в габаритном корпусе, включая Full tower. С другой стороны, если у покупателя будет желание установить блок питания в относительно небольшой корпус, то велика вероятность, что провода окажутся слишком длинными, и их придется старательно укладывать внутри компактного корпуса. Хотя такой вариант и кажется гипотетическим, но вполне возможен в реальности. Ведь и у Corsair начали появляться корпуса Mini-ITX.

Тот факт, что разработчики предусмотрели комплектование блока питания проводами разной длины, позволяет удобно комбинировать, используя наиболее подходящие шнуры в каждом конкретном случае. Правда, выбор придется делать между длинными и очень длинными шнурами.

Система охлаждения

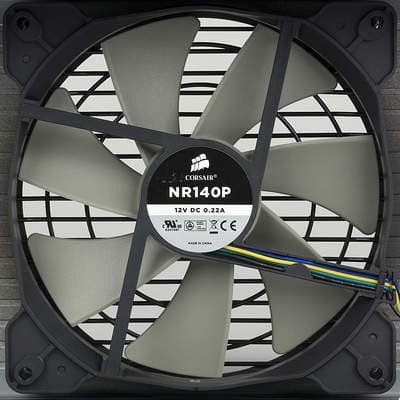

Вентилятор блока питания Corsair AX1500i

В блоке питания установлен вентилятор Corsair NR140P типоразмера 140 мм, основанный, по заявлению производителя, на гидродинамическом подшипнике. Вентилятор имеет 4-проводное подключение и встроенный ШИМ-контроллер, что позволяет обеспечить очень широкий диапазон скорости вращения.

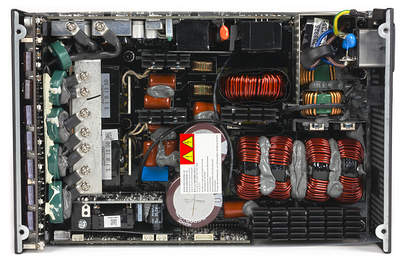

Вид платы блока питания Corsair AX1500i

В блоке питания установлены конденсаторы преимущественно японского происхождения: Nippon Chemi-Con и Rubycon, а также большое количество полимерных конденсаторов.

Из интересных особенностей стоит отметить наличие отдельного контура для формирования напряжения +5VDC, из которого уже формируется и канал +3,3VDC при помощи импульсного преобразователя постоянного тока. По заявлению производителя, подобная схема имеет меньшие потери по сравнению с типовым вариантом, где в качестве исходного используется канал +12VDC.

Тестирование блока питания

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП. В данном случае никаких проблем не возникло, отклонения напряжений от номинала минимальны.

Работа на максимальной мощности Corsair AX1500i: начало испытанийРабота на максимальной мощности Corsair AX1500i: окончание испытаний
Работа в начале испытанийРабота в конце испытаний

Так как блок питания имеет гибридную систему охлаждения, что очевидно повышает термонагруженность всех компонентов при работе в пассивном режиме, было произведено небольшое исследование термостабильности. Для этого мы измерили параметры блока питания в самом начале пакета тестовых испытаний, а также после его завершения — при долговременной работе на максимальной мощности. Результаты измерений фиксируют лишь минимальное ухудшение параметров после проведения тестирования, бо́льшая часть которого пришлась на безвентиляторный режим работы. Так что о сколько-нибудь серьезной деградации параметров говорить не приходится.

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

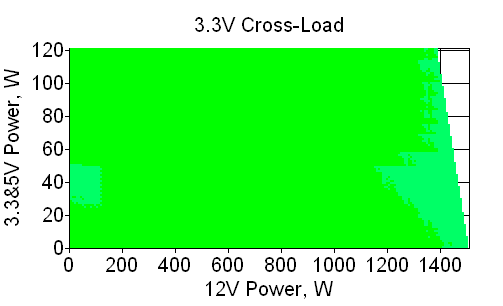

Отклонения по линии +3,3 VDC
Отклонения по линии +5 VDC

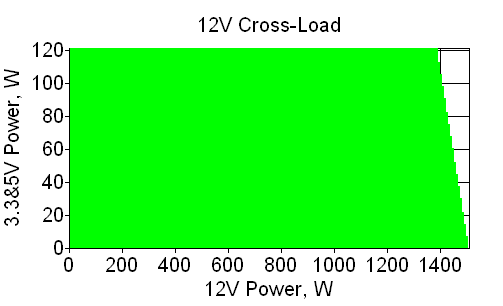

Отклонения по линии +12 VDC

Отклонения по всем каналам не превышают двух процентов от номинала, а преимущественно укладываются в один процент.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, а также его параметры при работе на постоянной мощности. На основании полученных данных рассчитывается экономичность и эффективность источника питания.

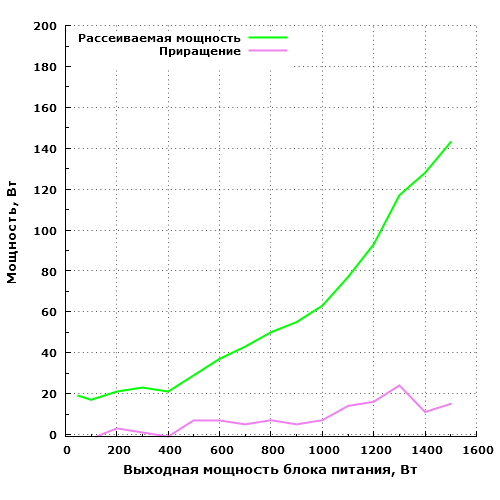

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Corsair AX1500i

Экономичность — одна из сильных сторон данной модели. 100 Вт этот блок питания рассеивает на мощности порядка 1250 Вт, а 60 Вт — на мощности порядка 950 Вт. На максимальной мощности блок питания рассеивает уже вполне солидные 143 Вт, однако примерно ту же мощность рассеивают при работе на максимуме бюджетные модели мощностью порядка 650 Вт. Так что AX1500i тут смотрится явно выигрышней. При этом в диапазоне от 50 до 400 Вт значение рассеиваемой мощности находится почти на одном уровне — около 20 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,290,7
STB0,291
Zload0,29713,8

При работе без нагрузки БП потребляет почти одинаковую мощность как в режиме Standby, так и при выключении системы. Потребление в режиме холостого хода не является рекордно низким, но этого странно было бы ожидать от блока питания такой мощности.

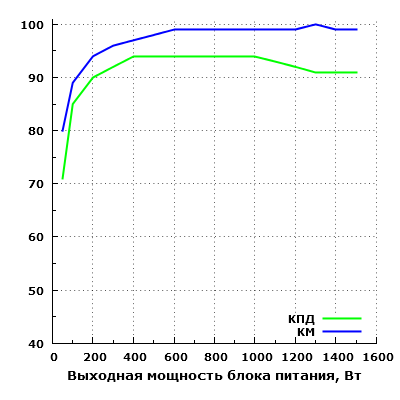

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Corsair AX1500i

Эффективность БП находится на высоком уровне в широком диапазоне мощности. Согласно нашим измерениям, КПД данного БП достигает значения свыше 90% в диапазоне мощности от 200 до 1500 ватт, при этом в диапазоне от 400 до 1000 Вт КПД составляет свыше 94%. Максимальное зарегистрированное значение составило около 94,85% на мощности 400 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 72%. Очевидно, что при малых мощностях нагрузки БП не бьет рекордов, что вполне типично для решений схожей мощности.

По просьбам читателей мы теперь измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Максимальная мощность PCI-E, Вт340

Подобная нагрузочная способность позволяет без проблем питать любую современную видеокарту с однопортовым питанием и почти любую — с двухпортовым.

Измерение уровня шума

При подготовке данного материала мы использовали новую методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

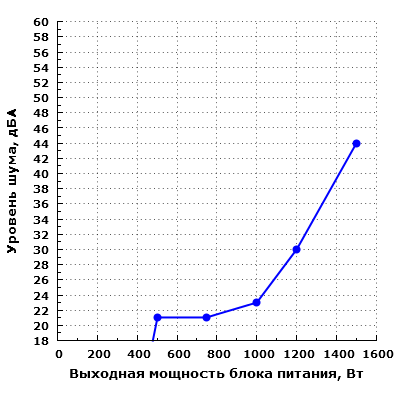

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Corsair AX1500i

Данная модель блока питания имеет гибридную систему охлаждения, что означает возможность функционирования БП не только при активном, но и при пассивном охлаждении. При включении блока питания его вентилятор кратковременно стартует на максимальной скорости. Скорее всего, так работает система автотестирования. Шум при этом создается весьма значительный — около 68 дБА с расстояния около 35 см.

Управление запуском вентилятора производится не только в зависимости от температуры, но и в зависимости от мощности: при нагрузке в 650 Вт запуск вентилятора происходит с минимальной задержкой порядка нескольких секунд, тогда как на мощности 600 Вт блок питания способен проработать заметно более продолжительное время без запуска вентилятора. Подобный алгоритм работы является однозначным достоинством данной модели, так как при работе на высокой мощности не требуется прогрева компонентов для включения активного охлаждения, что минимизирует количество циклов старт/стоп, а также обеспечивает более щадящий тепловой режим эксплуатации компонентов блока питания.

Управление остановкой вентилятора производится только в зависимости от температуры, что вполне логично и правильно с технической точки зрения. В результате при высокой температуре окружающего воздуха вентилятор будет работать более продолжительное время, обеспечивая охлаждение компонентов до заданной температуры.

Шум блока питания находится на экстремально низком уровне вплоть до мощности нагрузки 750 Вт включительно. На мощности 1000 Вт шум составляет около 23 дБА — это также очень тихо. На мощности 1200 Вт шум заметно возрастает, но, тем не менее, остается ниже среднетипичного уровня в жилом помещении в дневное время суток. Зарегистрированное значение около 30 дБА можно охарактеризовать как относительно невысокое. И лишь при работе на максимальной мощности шум уже сильно заметен и превышает эргономичный предел в 40 дБА. С другой стороны, нагрузка, потребляющая такую мощность, вряд ли окажется бесшумной или хотя бы тихой (если это не кипятильник, конечно). Таким образом, в случае компьютерной системы маловероятно, что она будет функционировать тише блока питания, особенно если она не занимает половину жилой комнаты.

Существенным достоинством модели является отсутствие скачкообразного роста уровня шума при запуске вентилятора. Также стоит отметить, что мы не обнаружили номиналы мощности, на которых происходят частые циклы старт/стоп вентилятора, а это одна из врожденных проблем блоков питания с режимом полной остановки вентилятора.

Мы провели исследование временны́х характеристик функционирования системы управления вентилятором, в ходе которого было произведено десять этапов тестирования длительностью около 30 минут каждый.

Выходная мощность, ВтЗапуск из холодного состояния, мин.Остановка после разогрева, мин.
50не происходит7
100не происходит7
200не происходит7
350не происходит7
500не происходит16

Как можно судить по результатам измерений, блок питания вполне способен долговременно функционировать в безвентиляторном режиме при достаточно высокой нагрузке вплоть до 500 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Standby) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вент. остановлен4
STB3

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

Акустической эргономике данной модели можно дать наивысшую оценку. И она вряд ли была бы ниже, если бы не было режима полной остановки вентилятора. В данном случае блок питания можно считать условно-бесшумным вплоть до мощности 750 Вт.

Оценка потребительских качеств

Потребительские качества данной модели находятся на высочайшем уровне — если говорить проще, то они отличные. Пожалуй, это один из немногих блоков питания, который можно оценить таким образом, поскольку по всем основным параметрам его оценки отличные или очень хорошие. Так, на очень высоком уровне находится акустическая эргономика данной модели, что само по себе является большим достоинством, а с учетом того, что разговор идет о блоке питания особо высокой мощности, такое достижение сложно переоценить. Кроме того, разработчикам удалось решить все типовые проблемы, присущие блокам питания, имеющим режим с полной остановкой вентилятора. К электрическим характеристикам модели претензий также нет, деградация параметров в ходе эксплуатации минимальна. Набор разъемов и длина проводов, возможно, кого-то и не устроит, но для больших корпусов данная конфигурация подойдет идеально, а для компактных корпусов вряд ли потребуется блок питания подобной мощности. И все же отметим, что не все провода будет легко разместить в компактном корпусе.

Итоги

Блок питания Corsair AX1500i является флагманской моделью и имеет действительно отличные потребительские качества — правда, и стоимость его подстать позиционированию. Разработчикам удалось сделать не просто качественный блок питания особо высокой мощности с отличными электрическими характеристиками и высокой экономичностью, но и обеспечить очень тихую его работу в широком диапазоне мощности, что в случае решений такого уровня встречается очень редко.

За выдающиеся потребительские качества блок питания получает нашу редакционную награду Original Design за октябрь.


Средняя цена по данным price.ru
Н/Д(0)
Средняя цена по данным Яндекс.Маркет
T-10814377
Предложения по данным Яндекс.Маркет
L-10814377-10


Блок питания Corsair AX1500i предоставлен на тестирование производителем
