Сетевой накопитель для бизнес-применений Synology DS508

Компания Synology обновила линейку сетевых накопителей четырьмя продуктами: DS408, DS508, RS408 и RS408-RP. Все они построены на новой базе — используется более производительный процессор и существенно увеличен объем оперативной памяти. Мы рассмотрим модель DS508, которая позиционируется для бизнес-задач и отличается возможностью установки пяти жестких дисков и двумя гигабитными интерфейсами.

Комплект поставки

DS508 поставляется в большой картонной коробке с пластиковой ручкой. Для «пустого» накопителя ее вполне достаточно. Кроме NAS в ней находятся: сетевой кабель, два патч-корда, компакт диск с программами (для Windows и MacOS) и документацией, комплект креплений для дисков и ключи. На оптическом диске находятся электронные версии  полного руководства пользователя и руководств по быстрой установке. Есть и локализованные русские версии (в отличие от надписей на коробке). Комплект достаточен для начала работы с накопителем. Нужно только добавить жесткие диски.

Внешний вид

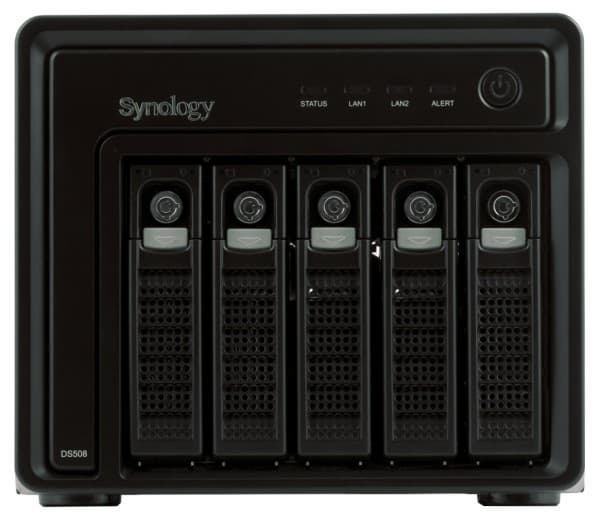

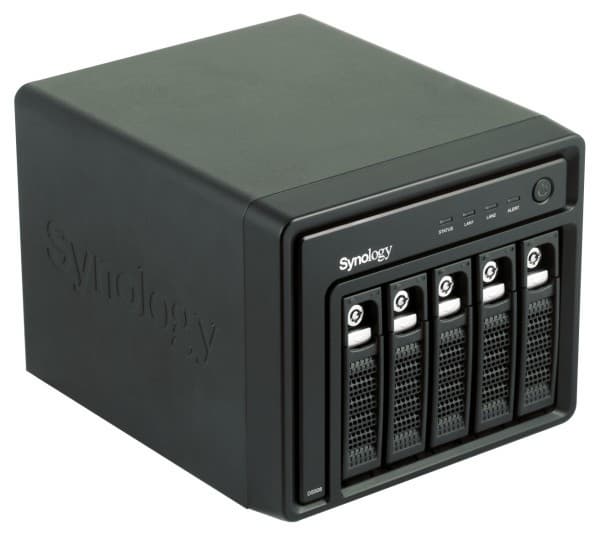

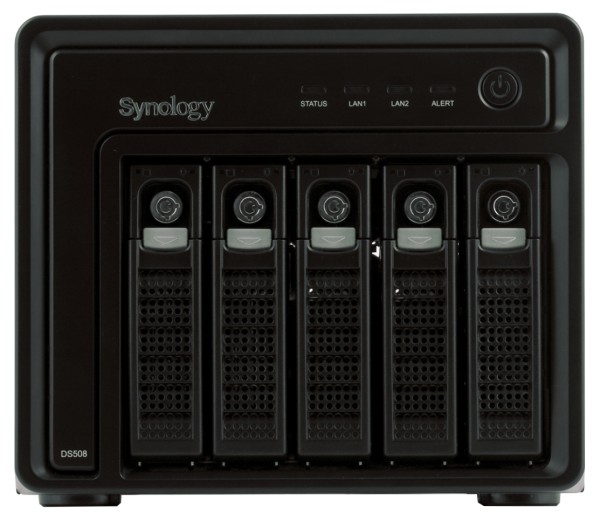

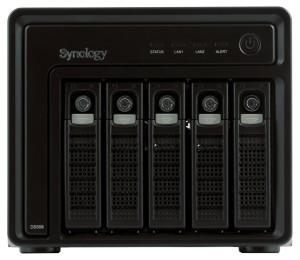

Устройство представляет собой классический черный параллелепипед с размерами 24×20,5×17,5 см (Д×Ш×В). Все, кроме передней панели, выполнено из металла, так что вес без дисков составляет почти 5 кг. На передней панели из пластика расположены индикаторы — состояние, активность сети 1, активность сети 2, внимание. Выключатель питания имеет встроенный индикатор голубого цвета. На наш взгляд, он излишне яркий. Для корпоративной модели подобные украшательства ни к чему. Большую часть лицевой панели занимают отсеки для дисков с возможностью горячей замены. Каждый из них снабжен ключом и двумя индикаторами — питание и активность.

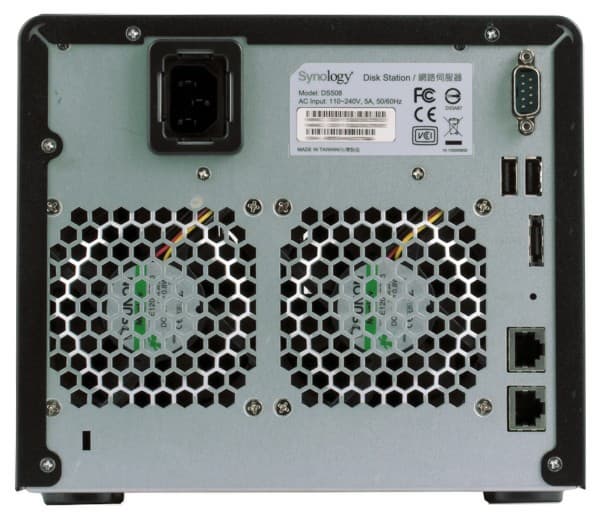

Все разъемы собраны на задней панели — питание, два порта USB 2.0, консольный порт RS232, два сетевых порта, порт eSATA. Также здесь находится кнопка сброса, замок Кенсингтона и решетки двух вентиляторов системы охлаждения.

Вентиляторы имеют размер 80×25 мм, скорость их вращения не контролируется, но явно зависит от температуры внутри накопителя. Встроенный датчик показывал от 30 до 37 градусов для системы, а диски в зависимости от нагрузки нагревались от 25 до 35 градусов. При этом шум от вентиляторов практически не был слышен на фоне дисков, и в целом система показалась нам достаточно тихой.

Встроенный блок питания общей мощностью 250 Вт также имеет свой вентилятор (40×20 мм). Он не имеет непосредственного выхода наружу и, на наш взгляд, также не отличается высоким уровнем шума.

Стандартный консольный порт достаточно популярен в промышленном оборудовании и позволяет получить доступ к накопителю в случае отсутствия связи по сети.

Дизайн нам очень понравился — крепкое, надежное устройство с минимальным уровнем производимого шума.

Возможно, стоило добавить пару USB-портов на лицевую панель, это позволило бы более оперативно подключать внешние накопители для различных целей (в том числе и резервного копирования информации с NAS).

Аппаратная конфигурация

Основой DS508 является процессор Freescale MPC8543 на базе архитектуры Power и работающий на частоте 800 МГц. Именно благодаря такой высокой частоте заметно повысилась производительность новой линейки накопителей. Оперативная память — SODIMM модуль DDR2-667 объемом 512 МБ. Формально его может заменить и сам пользователь, однако это будет нарушением гарантийных условий. Флэш-память объемом 4 МБ выполнена на микросхеме Spansion S29AL032D. Поскольку устройство имеет шесть разъемов для дисков, то используются сразу два контроллера SATA — Marvell 88SX7042 и классический Silicon Image Sil3512. Marvell используется для первых четырех корзин, он поддерживает SATA II и работает на шине PCIe. А Silicon Image обслуживает пятую корзину и порт eSATA. Два гигабитных сетевых контроллера реализованы в центральном процессоре с внешней поддержкой чипами Marvell 88E1118. За работу портов USB отвечает NEC D720101GJ.

Сборка и установка

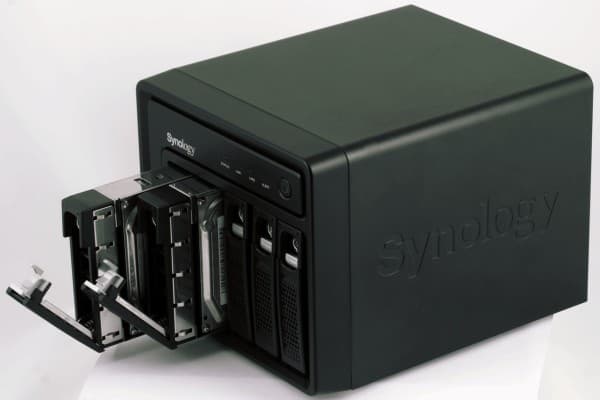

Процесс сборки несложен — крепим диски на рамки и устанавливаем их в накопитель. Подключаем накопитель к питанию и сети (можно использовать любой из двух портов), запускаем на компьютере Synology Assistant и загружаем прошивку на диски накопителя. Обратите внимание, что собственно устанавливать программу не обязательно. Достаточно только распаковать архив с ней и запустить исполняемый файл.

Технические характеристики и возможности

Как мы уже говорили, вся линейка накопителей компании использует единую версию прошивки. Сами файлы, конечно, отличаются, однако набор функций и возможностей практически полностью совпадает (отличия обычно вызваны аппаратными ограничениями у моделей начального уровня). Чтобы не повторяться, отсылаем читателей к статье о накопителе CS407, в которой мы подробно описали DSM 2.0. Здесь только коротко опишем возможности накопителя.

Технические характеристики Synology DS508
Жесткие диски 5×SATA 3,5″, объем каждого – до 1 ТБ
Поддерживаемые конфигурации RAID0, RAID1, RAID5, RAID6, отдельные диски
Сетевой интерфейс Два порта Gigabit Ethernet
Поддержка протоколов CIFS, AFP, FTP, HTTP, SSL, ADS, NFS, telnet, SSH
Сетевые ограничения
  • пользователей: до 2048;
  • групп: до 256;
  • общих папок: до 200;
  • одновременных подключений: до 256.
Возможности расширения
  • Два порта USB 2.0 для внешних накопителей Ext3/FAT32/NTFS (только чтение), принтера и UPS;
  • Один порт eSATA.
Аппаратная конфигурация Процессор Freescale MPC8543 (архитектура Power), частота 800 МГц, оперативная память 512 МБ, флеш-память 4 МБ
Система охлаждения Два 80×25 мм вентилятора, один 40×20 мм в блоке питания
Дополнительные функции
  • доступ к файлам по FTP/HTTP (с шифрованием);
  • iTunes сервер;
  • DLNA/UPnP AV сервер;
  • фото/видеоальбомы с блогами;
  • Web-сервер (с PHP и MySQL);
  • автономная загрузка файлов по FTP/HTTP/BT;
  • резервное копирование;
  • аудиостанция;
  • система видеонаблюдения для IP-камер (до 10 камер).
Питание Встроенный БП 250 Вт, потребление от 27 (сон) до 82 (работа) Вт
Размеры и вес 24×20,5×17,5 см, около 5 кг

Основной функцией DS508 является организация сетевого хранилища для файлов. Накопитель имеет пять отсеков для жестких дисков с возможностью горячей замены. В комбинации с RAID5 это позволяет организовать отказоустойчивый массив объемом до 4 ТБ. Если повышенная надежность не требуется, то объем может достигать 5 ТБ. Кроме RAID5 допускается использование RAID0, RAID1, JBOD и отдельных дисков. Возможно создание нескольких томов с разными типами массивов. Допускается увеличение объема RAID 1 и RAID5 (в том числе и добавление диска) без потери данных.

Устройство оборудовано двумя портами USB 2.0 и одним eSATA. Их можно использовать для подключения дисков и принтера. Диски используются для доступа по сети или для резервного копирования данных с самого накопителя.

Стандартные возможности включают в себя создание общих папок, пользователей, организации их в группы и установка прав. Доступ к данным происходит по протоколам SMB/CIFS, FTP, HTTP, NFS (в текущей версии прошивки требуется настройка NFS через консоль). Для FTP и HTTP поддерживается шифрование. Возможна интеграция в домены Windows Server 2003.

Список дополнительных возможностей очень велик — сервера iTunes и DLNA, организация фото- и видеоальбомов, система видеонаблюдения для IP-видеокамер, локальное и сетевое резервное копирование, организация Web-сайтов с php и MySQL, telnet и ssh доступ к накопителю, автономная загрузка файлов по протоколам HTTP/FTP/BitTorrent, полноценное управление фалами через Web-браузер.

Настраивается накопитель стандартным способом — через Web-браузер. Возможно использование шифрованного соединения.

Дополнительные возможности в новой прошивке

Во время тестирования вышло очередное обновление прошивки для всей линейки накопителей Synology. Подробнее мы с ней познакомимся в следующей статье, посвященной модели DS408, а здесь ограничимся кратким обзором нововведений.

Первое новшество поджидает нас в пункте «Network» и актуально для моделей с двумя сетевыми интерфейсами. Link Aggregation позволяет логически объединить два сетевых интерфейса в один. В этом случае можно повысить как производительность, так и надежность связи. Отметим, правда, что первое для рассматриваемой модели не очень актуально, поскольку и обычный гигабит она пока не «выбирает». Для работы данной функции требуется и специальное сетевое оборудование — коммутатор с поддержкой IEEE 802.3ad Dynamic Link Aggregation или Adaptive Load Balancing (ALB).

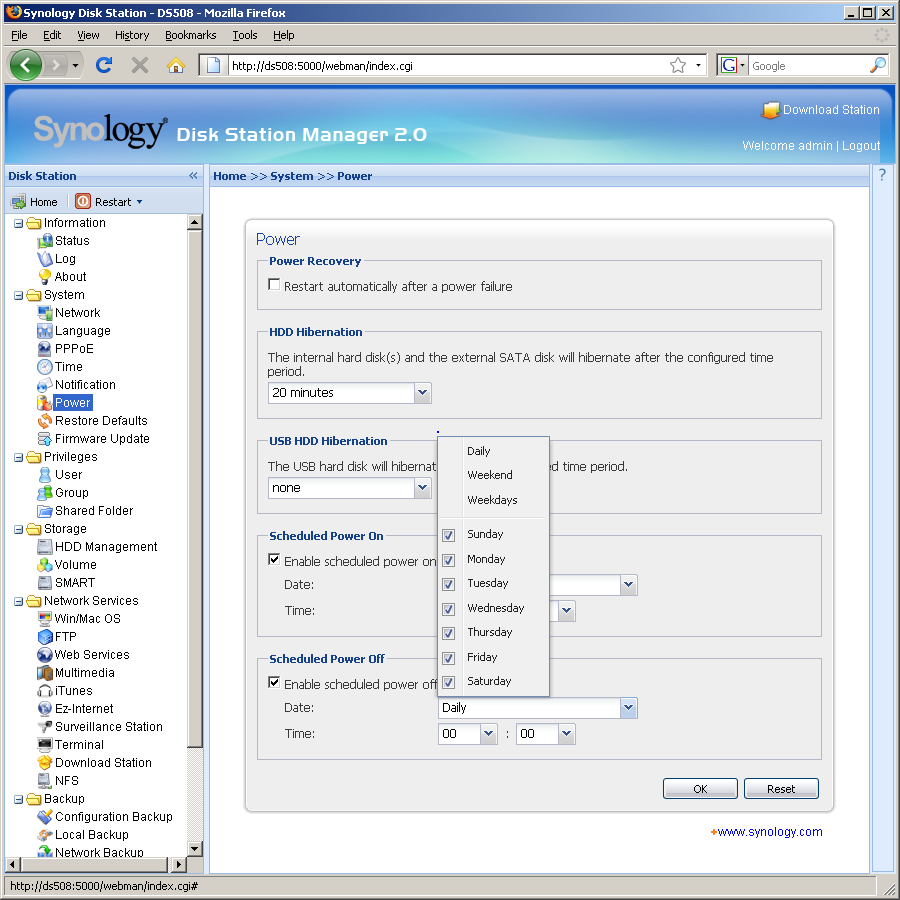

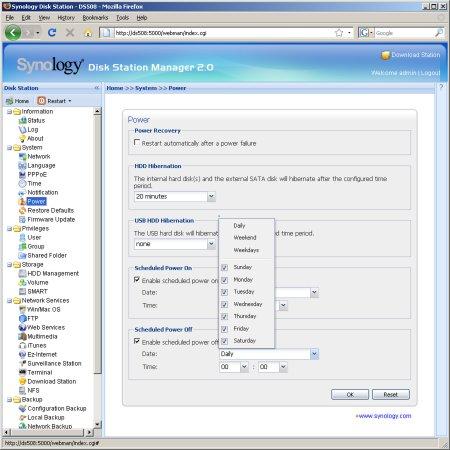

Вторая новая функция — включение устройства по расписанию. В данном случае речь идет о возможности задать дни недели и время для автоматического включения и выключения накопителя. Кроме того, решена проблема с дисками серии Green Power от Western Digital. Теперь они корректно «засыпают» в случае отсутствия активности.

Следующая функция может быть полезна администраторам больших сетей — теперь можно импортировать список пользователей, а не задавать их по одному. Причем в текстовом файле кроме имени также указываются пароль, описание, e-mail и квота. Жаль только, что экспорта не предусмотрено. Это добавило бы удобства, скажем, в случае массового изменения дисковых квот.

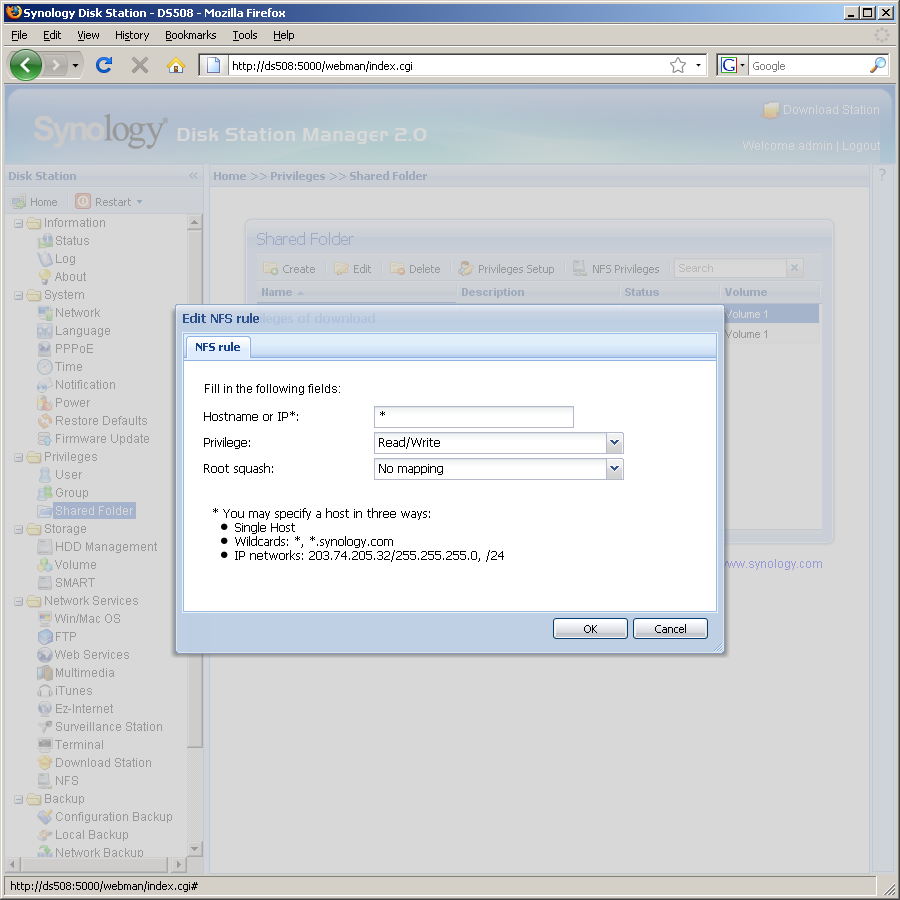

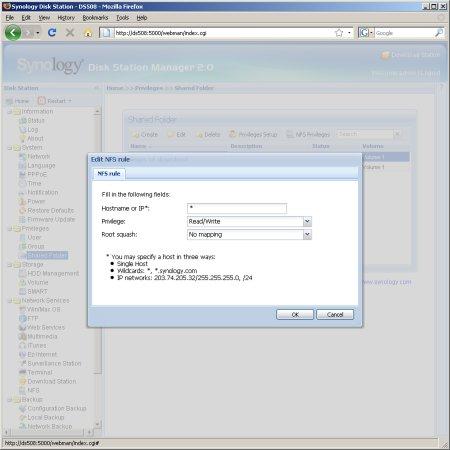

Наконец, возможность работы с NFS оформлена через Web-интерфейс. Кроме включения данного протокола, для каждой папки можно указать определенные права доступа с указанием IP-адресов клиентов и типа доступа (чтение или чтение/запись).

Добавился еще один тип массива — RAID6. Он позволяет организовать на четырех или пяти дисках отказоустойчивую конфигурацию, допускающую потерю одного или двух дисков. Правда, небольшое максимальное количество дисков несколько снижает эффективность — на четырех дисках получается объем до 2 ТБ (сравнимо с обычным зеркалом RAID1, но более удобно в плане отказов), а на пяти — до 3 ТБ (при условии использования 1 ТБ винчестеров). Необходимость записывать данные сразу на несколько дисков заметно снижает скорость записи. Предварительное тестирование показало максимальную скорость чтения в этом режиме 47 МБ/с, а записи — только 22 МБ/с.

К сожалению, возможность установки свободного диска в режим «запасной» и автоматического восстановления массива, в случае возникновения проблем, не реализовано. Так что участие пользователя все еще требуется в этом процессе (пусть и удаленное).

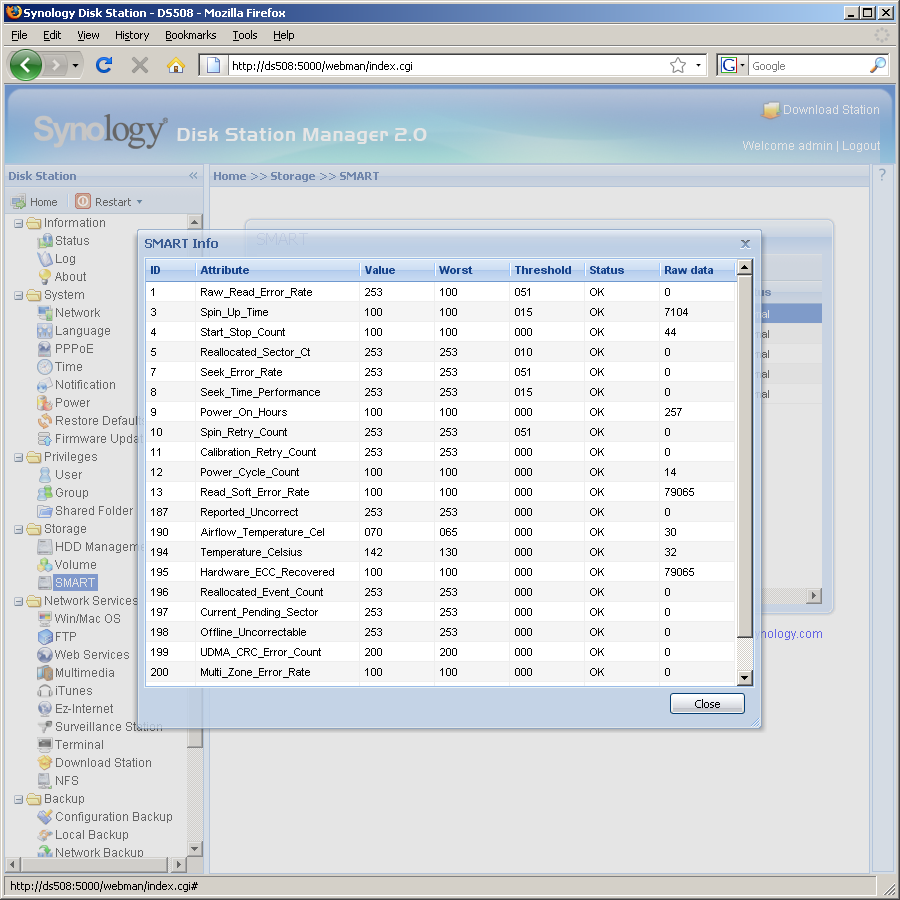

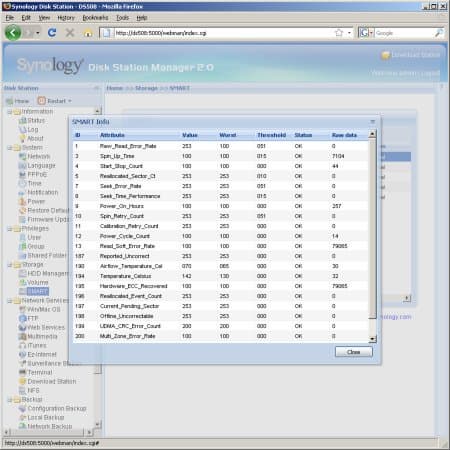

В группе «Storage» появился еще один интересный пункт — проверка дисков с использованием SMART. Кроме информации по текущим значениям параметров, можно запустить два типа встроенных тестов — быстрый и долгий. Второй включает в себя сканирование всей поверхности. Данная информация также может быть использована для удаленного уведомления администратора о состоянии дисков.

FTP-сервер теперь может работать с правами «только запись», позволяет по умолчанию использовать кодовую страницу UTF-8 (Unicode) и ограничивает количество подключений с одного IP-адреса.

С новой версией прошивки пользователь может организовать на базе сетевого накопителя хостинг более чем одного Web-сайта.

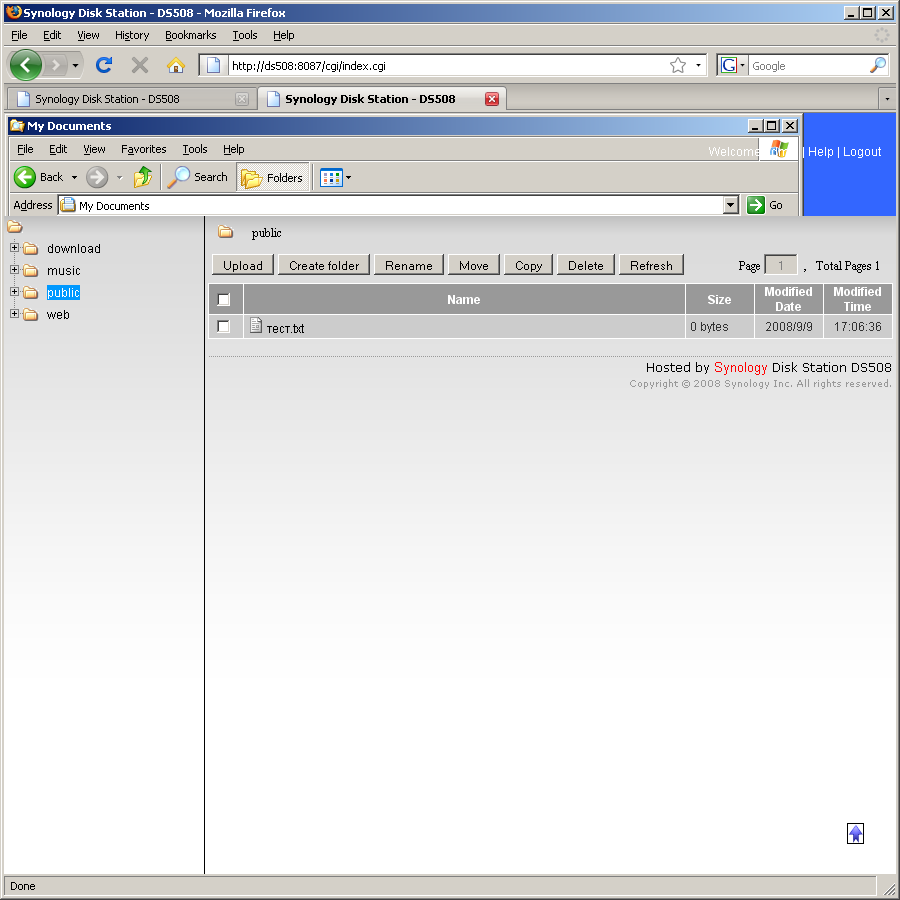

Доступ к файлам через браузер («File Station») может работать через отдельный порт и с видоизмененным пользователем интерфейсом. Также поддерживается право «только запись».

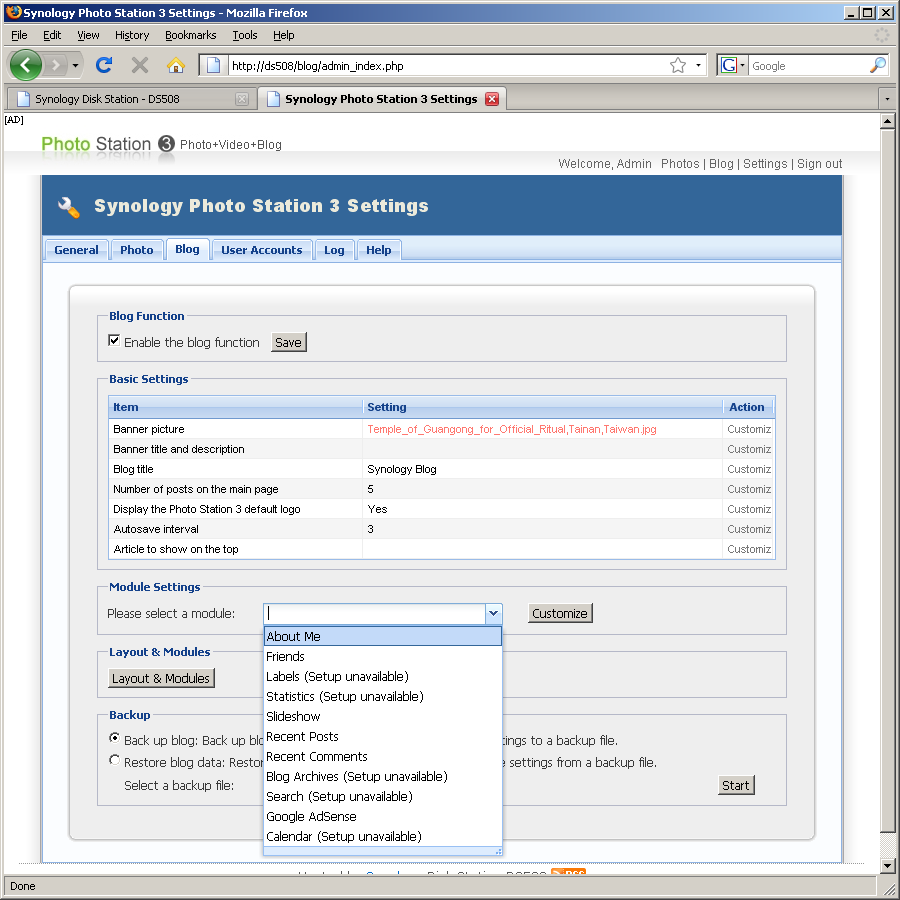

Изменения коснулись и других «станций», работающих с браузером, — фото, аудио. У фото увеличилось количество настраиваемых параметров внешнего вида и появилась поддержка RSS. Аудиостанция, кроме работы через USB-динамики, позволяет слушать музыку в формате mp3 и через Flash-плагин прямо в браузере.

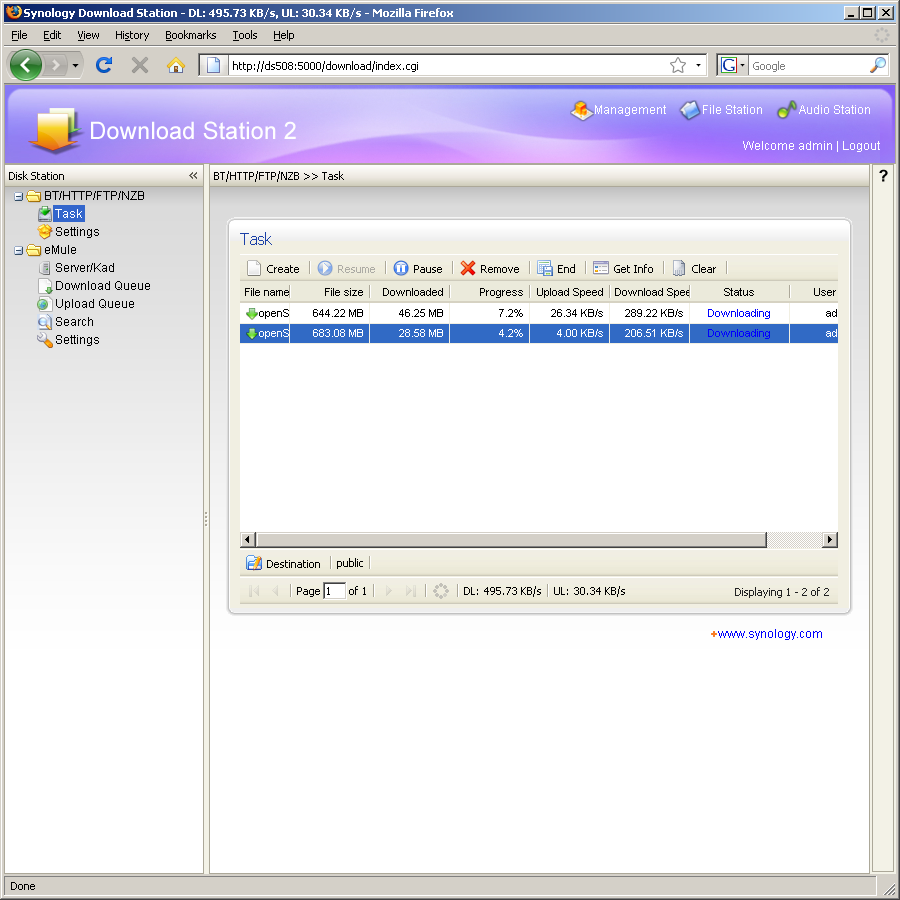

Автономная загрузка файлов в данной прошивке поддерживает также протоколы eMule/Kad и NBZ. Для управления заданиями вместо одной страницы в интерфейсе администратора теперь используется отдельный минисайт. Для торрентов, в которых много файлов, можно выбирать какие загружать, а какие нет.

Как вы помните, ранее, внешние диски можно было использовать для расширения объема или для резервного копирования. Причем не одновременно. В новой прошивке это ограничение снято, и теперь внешний диск (отформатированный в ext3 или fat32) можно использовать и для сетевого доступа, и для локального бекапа. Последний теперь может иметь несколько независимых заданий.

Много изменений появилось в системе видеонаблюдения. Заметно увеличилось количество поддерживаемых моделей камер. В том числе и из-за возможности работы не только с кодеком MJPEG, но и с MPEG4. Сейчас список включает в себя более 70 моделей. Среди них есть и камеры с высоким разрешением (мегапиксель). Был введен новый режим записи — по срабатыванию встроенного в камеру триггера. Пользователей теперь можно разделять по правам на администраторов и наблюдателей. Поддержки звука все еще нет.

Из менее заметных, но не менее важных функций отметим совместимость с доменами Windows Server 2008, поддержку Bonjour для автоматического обнаружения в сетях MacOS, увеличение числа одновременных подключений до 256 (для старших моделей), обновление Perl до версии 5.6.8, корректную работу сервера iTunes с файлами m4a и m4p.

Производительность

Тестирование скорости работы устройства мы провели с использованием жестких дисков Seagate Barracuda 7200.11 (ST3500320AS) и программы Intel NASPT на прямом гигабитном подключении к современному персональному компьютеру. Во время всех тестов была активирована технология повышения производительности Jumbo Frames. Наиболее эффективно она повлияла на скорость записи — дополнительный тест показал увеличение показателей на 40%. Чтение отреагировало менее заметно — около 10% роста. Учитывая позиционирование накопителя, проблем с работой в таком режиме у пользователей быть не должно.

На графике приводятся частичные результаты. Полная версия отчета доступна в отдельном документе.

После проведения тестов у нас даже закралось сомнение в достаточной мощности использованного в качестве клиента компьютера, насколько высокими получились результаты. Устройство практически в два раза более производительно, чем все виденные нами ранее. Максимальные цифры составляют около 60 МБ/с. Существенной для бизнес-применения является также высокая скорость работы в отказоустойчивом режиме RAID5 — чтение 52 МБ/с, запись 46 МБ/с.

Получив такие цифры, мы, конечно, захотели сравнить их с классическими серверами на базе процессоров архитектуры x86. Для этого на второй тестовый компьютер (Athlon X2 5000+, 1 ГБ RAM, Atheros PCIe Gigabit LAN) был установлен openSUSE Linux и настроена samba. Было проверено две конфигурации — один жесткий диск и два в программном RAID0. Максимальные скорости составили для чтения 33 и 39 МБ/с, а для записи — 49 и 67 МБ/с, соответственно. Как вы видите, все-таки, DS508 уступает серверам на базе ПК, хотя и не так и сильно.

Скорость работы с подключенными внешними дисками ниже, чем со встроенными, даже при eSATA подключении. Для USB максимальные показатели составили 14 МБ/с для чтения и 23 МБ/с для записи, а для eSATA — 18 МБ/с и 33 МБ/с, соответственно. В тесте использовался рек Floston StarBox SB-33SUE и Seagate Barracuda 7200.11, отформатированный в ext3 средствами самого накопителя.

Энергопотребление

В этот раз нам удалось с использованием специального оборудования измерить энергопотребление накопителя в различных режимах. Без винчестеров NAS потребляет около 23 Вт. Если поставить все пять дисков, то в режиме бездействия потребление составит 65 Вт. Нагрузка в виде синхронизации массива RAID5 повышает эту цифру до 75 Вт. Больше всего энергии тратится в момент запуска дисков. Несмотря на то, что старты происходят с небольшой задержкой, пиковая потребляемая мощность достигает 120 Вт.

Для сравнения, приведем цифру для стандартного системного блока компьютера начального уровня в режиме простоя — 50 Вт.

Указанные цифры полезны не только с точки зрения финансовых затрат на электричество, но и для оценки продолжительности работы от автономного источника питания.

Выводы

Использование более современной платформы положительно сказалось на производительности новой модели сетевого накопителя от компании Synology. Можно сказать, что рассматриваемый NAS очень приблизился к системам хранения, построенным на стандартной архитектуре x86. Впрочем, это касается и его стоимости — около 33 000 рублей за устройство без дисков. Пожалуй, это единственная отрицательная характеристика DS508.

Что касается функционала, то еще раз повторим, что сегодня сетевые накопители Synology имеют самый большой набор встроенных возможностей. Хотя, конечно, многие из них предназначены для домашних пользователей, а не бизнес-применений.

Текущая средняя стоимость накопителя в Московской рознице и количество предложений: Н/Д(0).

По результатам тестирования, Synology DS508 получает нашу награду Original Design за октябрь 2008 года.



Благодарим компанию InPrice Distribution за предоставленное
на тестирование оборудование


Благодарим компанию ELKO за предоставленные
для проведения тестирования жесткие диски






14 октября 2008 Г.
