Обзор комплекта вентиляторов с RGB-подсветкой Deepcool RF 120 — 3 in 1

Паспортные характеристики и цена

Производитель Deepcool
Название модели RF 120 — 3 in 1
Код модели DP-FRGB-RF120-3C; EAN: 6933412710271
Сокращение в статье RF 120
Размер, мм 120×120×25
Масса, г 505 (3 шт.)
Управление ШИМ Есть
Скорость вращения, об/мин 500±200—1500±10%
Воздушный поток, м³/ч (фут³/мин) 96 (56,5)
Статическое давление, Па (мм H2O) нет данных
Уровень шума, дБА 17,8—27
Рабочее напряжение, В 10,8—13,2
Пусковое напряжение, В 7
Номинальный потребляемый ток, А 0,23
Тип подшипника Hydro Bearing
Средняя наработка на отказ (MTBF), ч нет данных
Описание на сайте производителя RF 120 — 3 in 1
Средняя цена
Розничные предложения

Описание

Коробочка из плотного картона имеет умеренно яркое оформление.

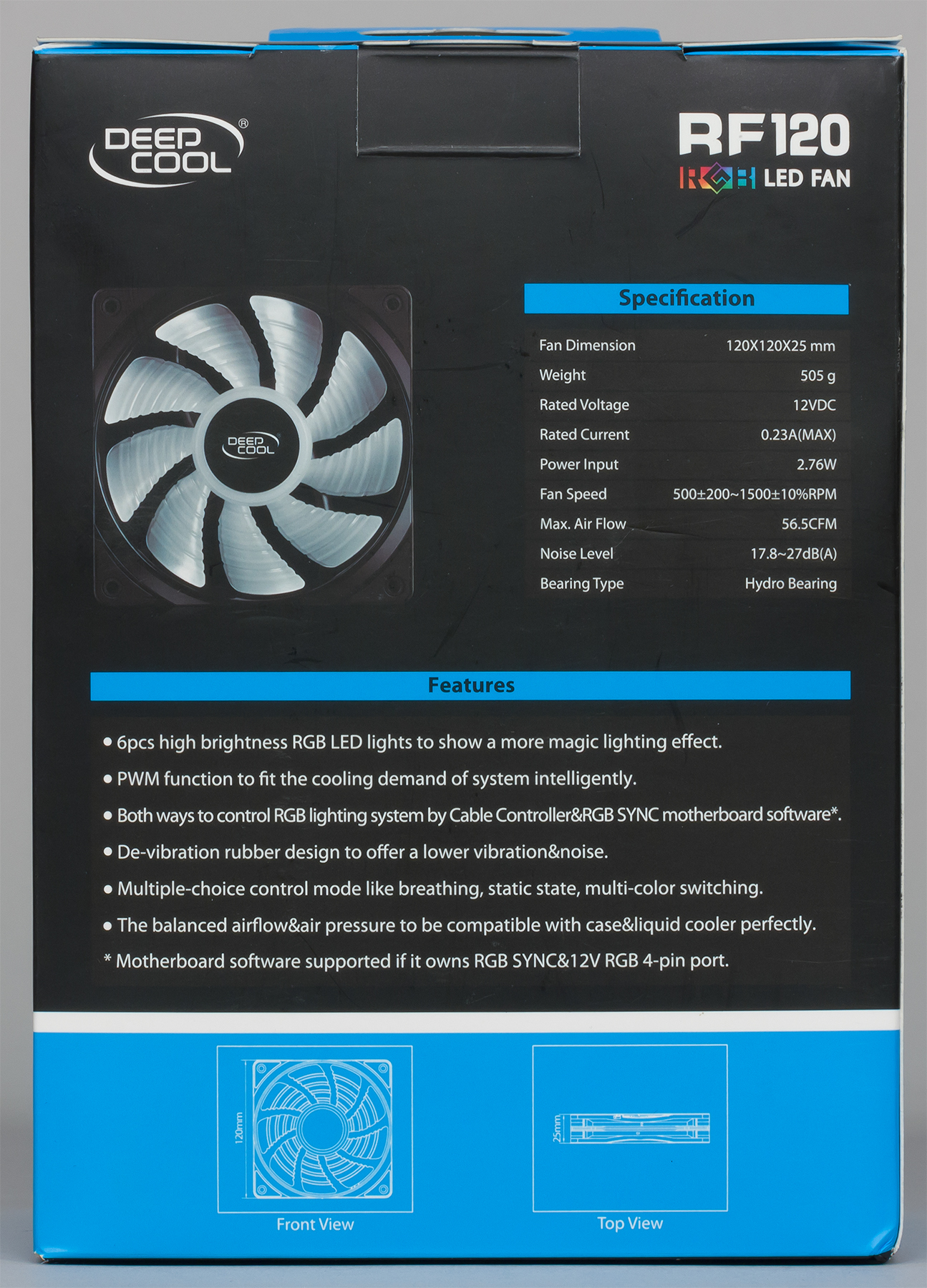

На гранях коробочки изображены вентилятор, наглядно указан состав комплекта (но приведено не все) перечислены основные особенности, а также приведены технические характеристики продукта. Текст только на английском языке.

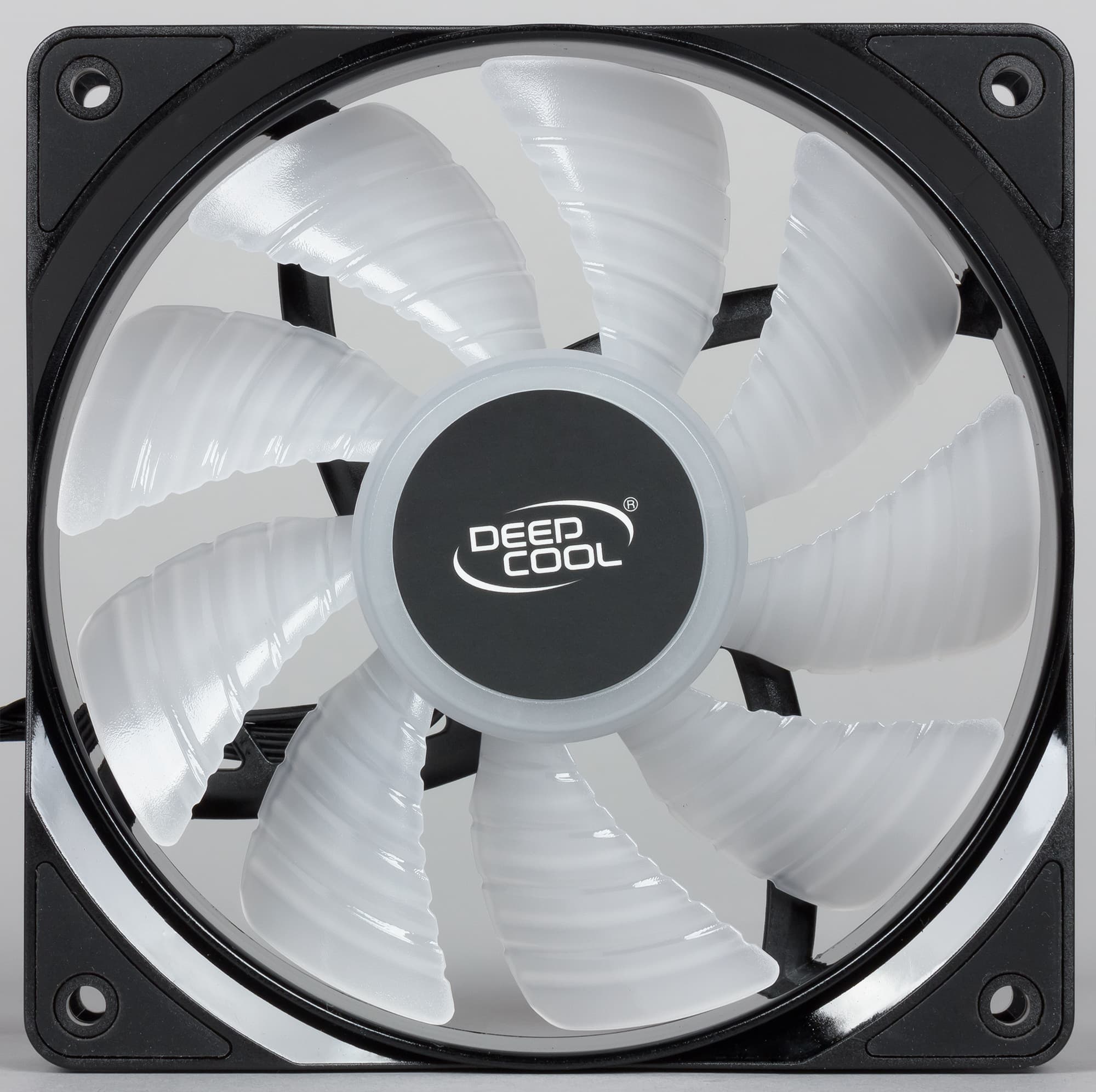

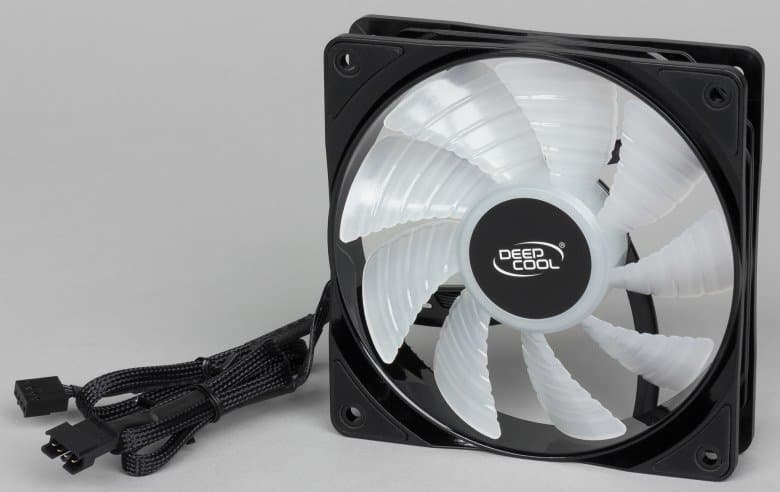

Крыльчатка вентилятора изготовлена из белого полупрозрачного пластика. Лопасти крыльчатки имеют особую геометрию.

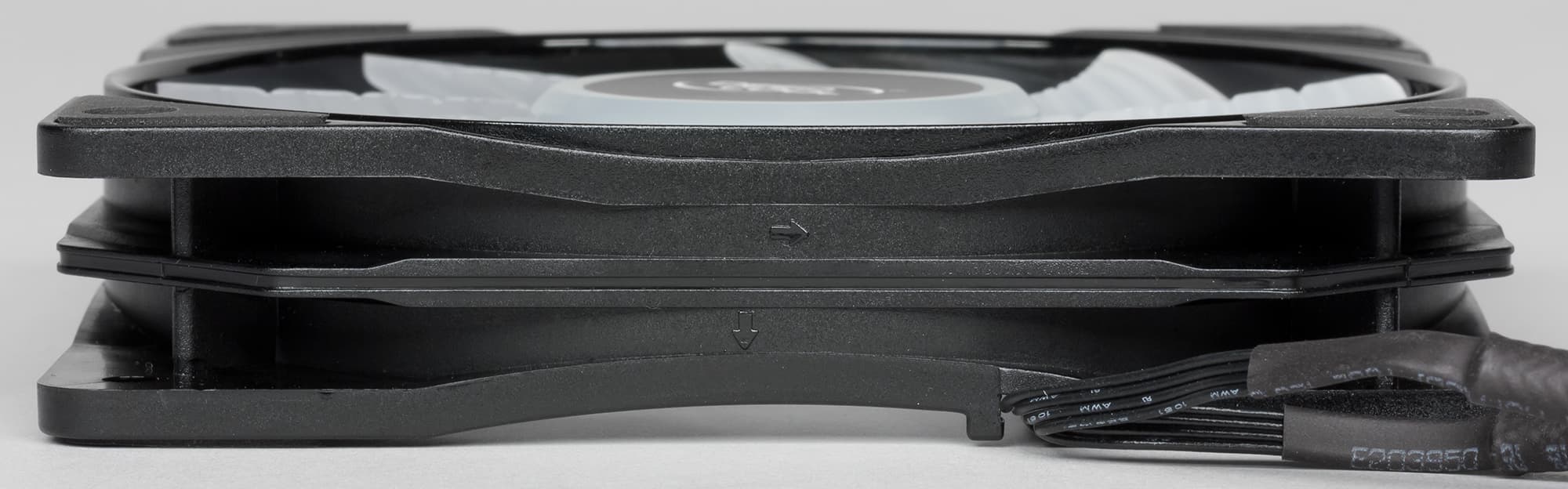

В проушины в углах рамки вентилятора вклеены виброизолирующие накладки из резины средней жесткости. В несжатом состоянии накладки выступают примерно на 0,7 мм относительно габаритов рамки.

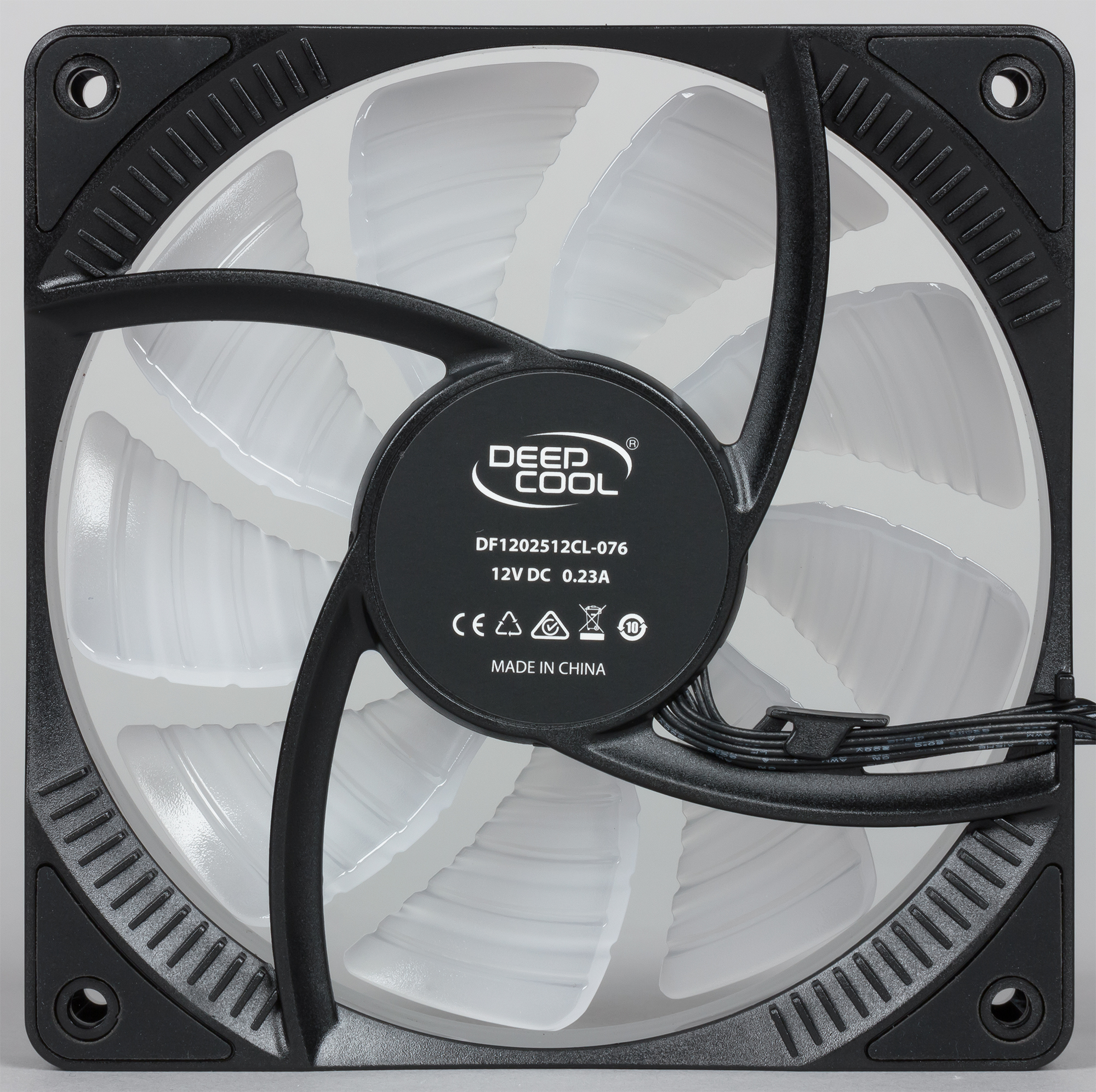

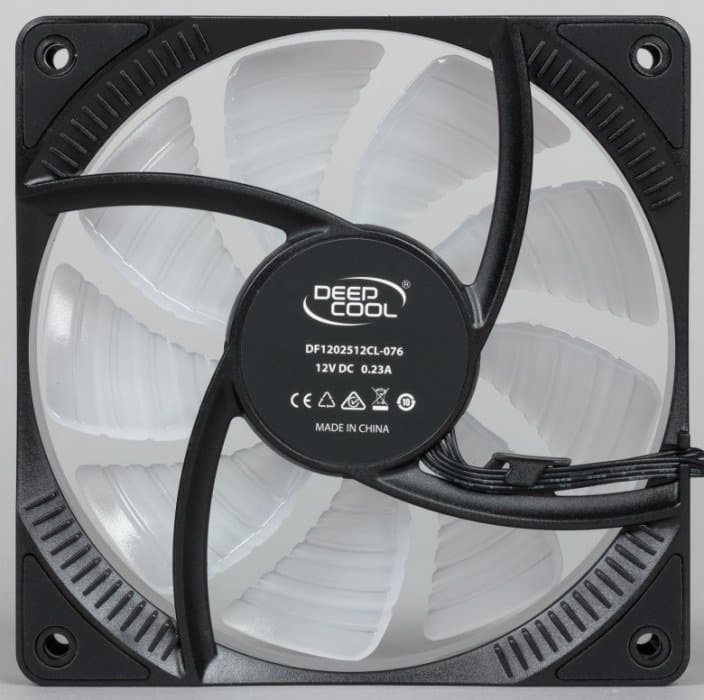

По замыслу разработчиков, это должно обеспечивать виброразвязку вентилятора от места крепления. Однако если прикинуть соотношение массы вентилятора к жесткости накладок, то становится понятно, что резонансная частота конструкции получается очень высокой, то есть практически никакой эффективной виброразвязки быть не может. Кроме того, гнезда, куда вворачиваются крепежные саморезы, являются частью рамки вентилятора, поэтому вибрация от вентилятора будет через саморезы без помех передаваться на то, на чем закреплен вентилятор. В итоге, такую конструкцию проушин можно рассматривать в качестве элемента дизайна вентилятора. Маркировка на вентиляторе позволяет определить, что используется модель DF1202512CL-076.

Разбирать вентилятор мы не стали (это невозможно сделать, не испортив вентилятор), поверили производителю, что в нем установлен гидравлический подшипник (Hydro Bearing). Кабели от вентилятора заключены в плетеную оболочку из скользкого пластика. Вентилятор поддерживает регулировку с помощью ШИМ.

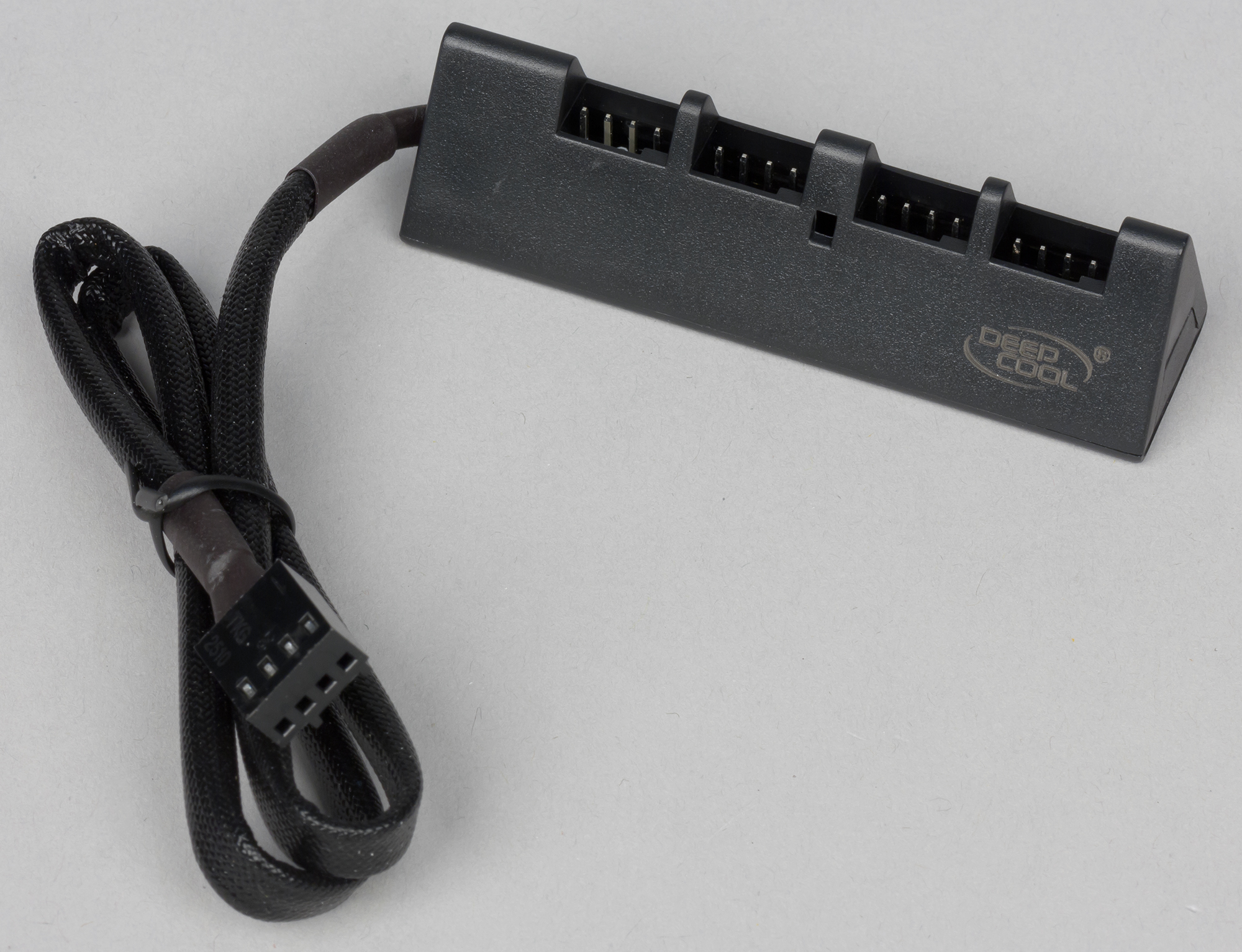

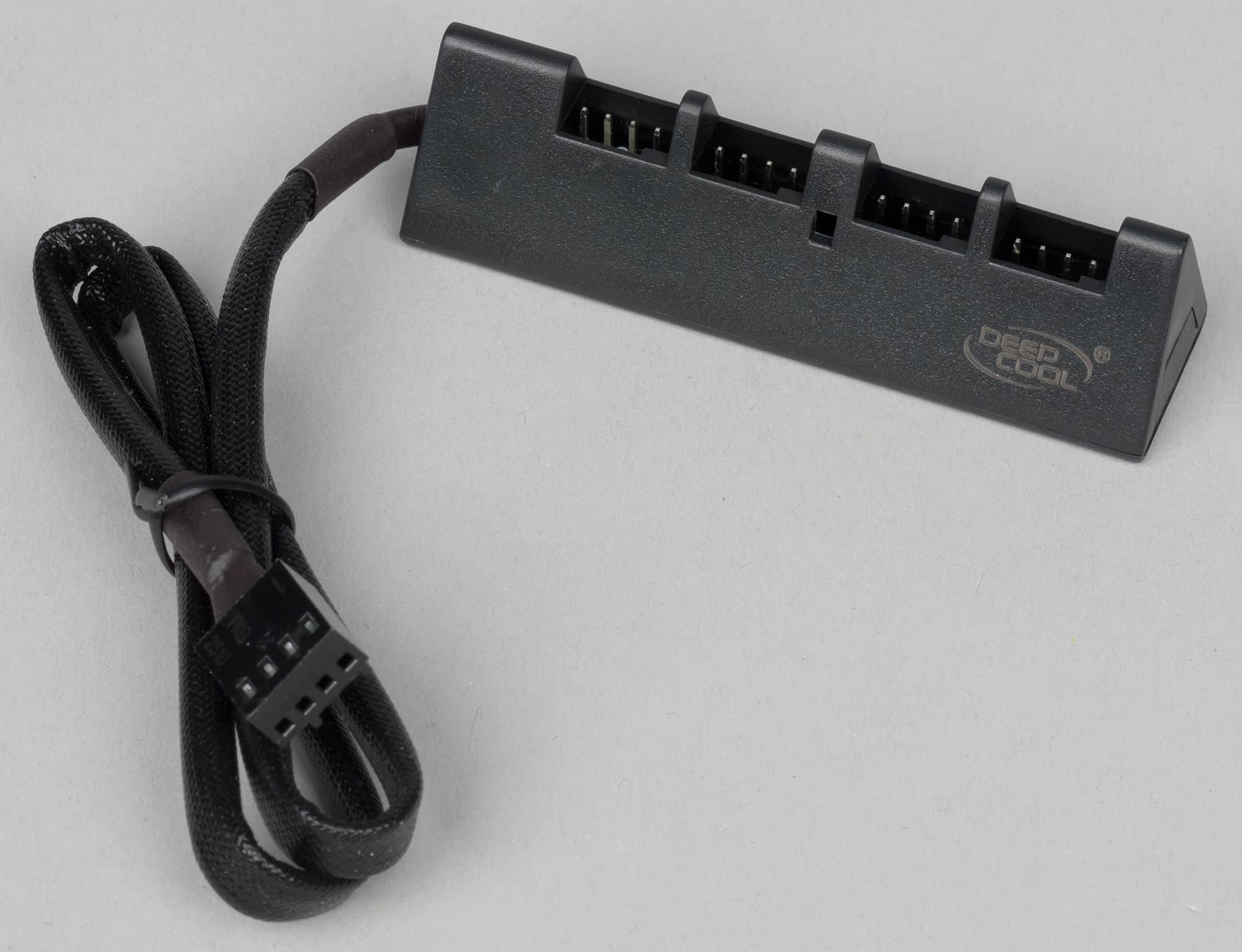

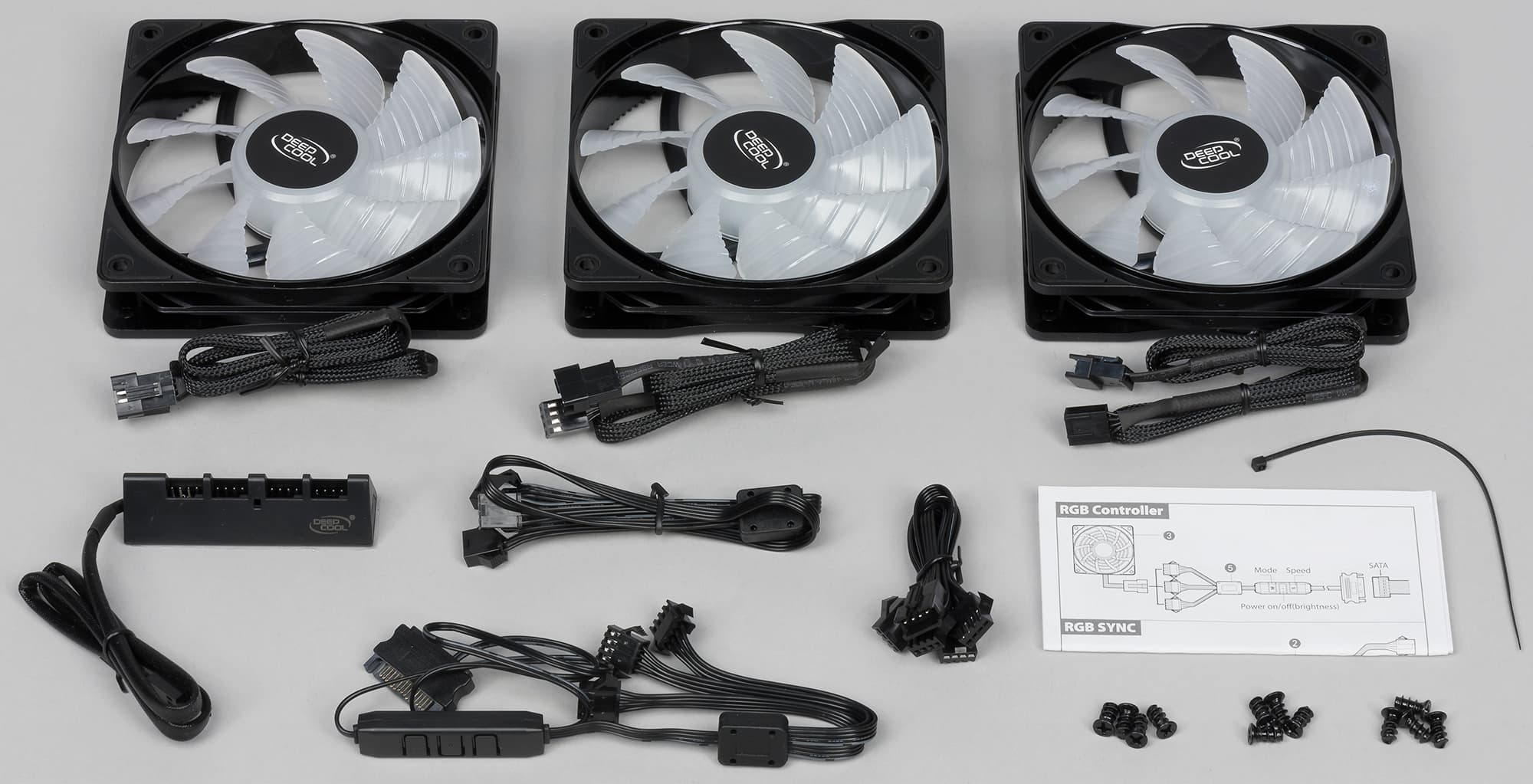

Кабель от разветвителя питания тоже в оболочке, но нескользкой, остальные кабели — просто плоские, что очень удобно в работе. В комплект данного набора входят три описанных вентилятора, по четыре самореза к каждому вентилятору, контроллер подсветки, разветвитель для подсветки, разветвитель питания вентиляторов, кабель для подключения подсветки к стандартному разъему RGB на материнской плате, а также пластиковая стяжка и площадка с клейким слоем с двух сторон для крепления разветвителя питания в нужном месте. Еще есть краткое руководство (в основном в картинках и с надписями на английском языке).

Руководство в виде файла PDF можно загрузить с сайта производителя.

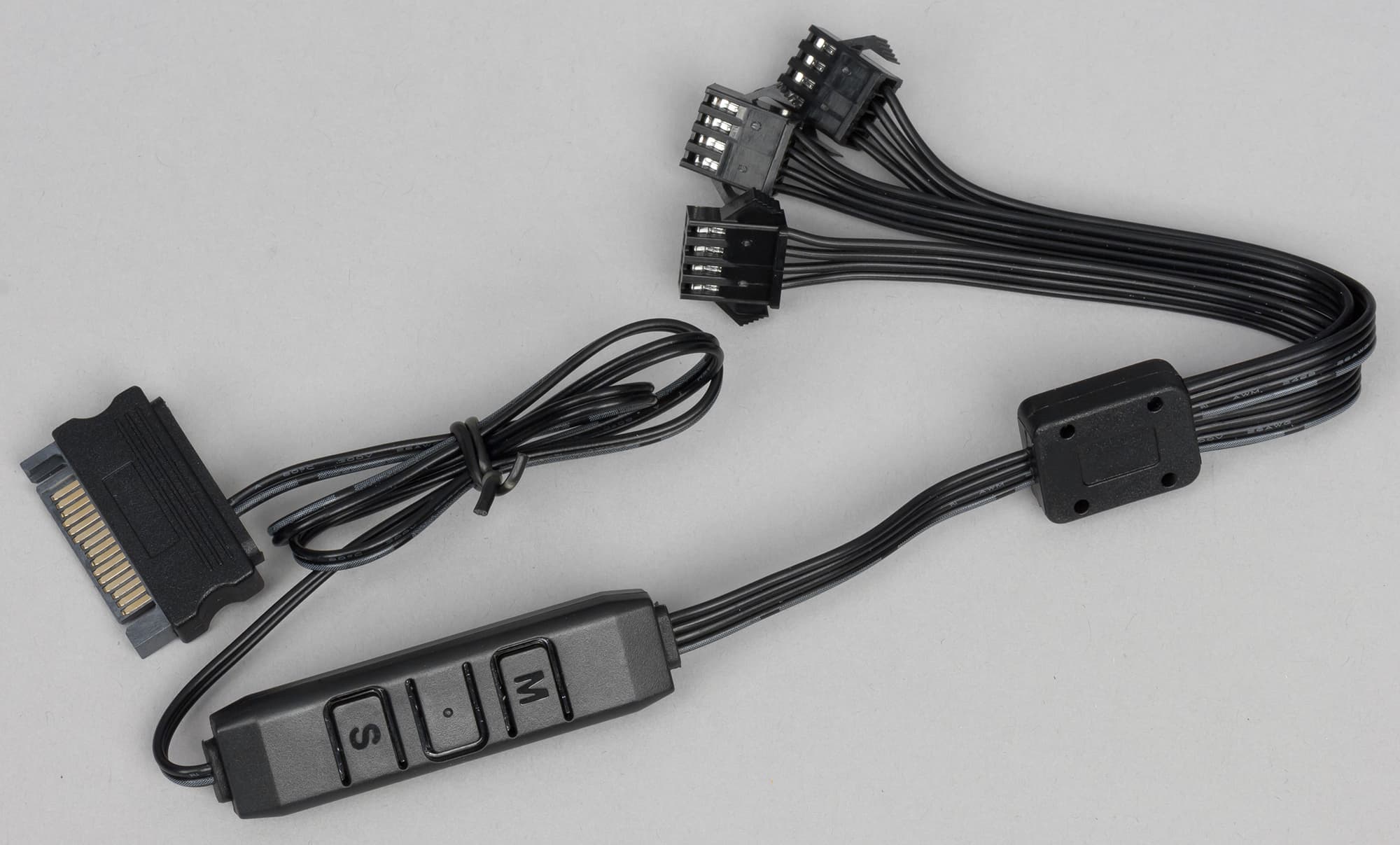

Контроллер управляет только работой подсветки. Кабель питания контроллера подключается к разъему питания SATA, что гораздо удобнее, чем к периферийному разъему («Molex»).

Кнопка «S» контроллера переключает скорость изменения в динамичных режимах, средняя кнопка — включение/выключение (долгое нажатие) и регулировка яркости в статичных режимах (короткое нажатие), кнопка «M» — переключение режимов. Непосредственно к контроллеру подключается до трех устройств, а разветвитель позволит подключить еще три. Если на материнской плате или на другом контроллере есть стандартный четырехконтактный разъем для подключения RGB-подсветки, то контроллер из комплекта можно не использовать и подключить подсветку всех трех вентиляторов посредством прилагаемого кабеля, правда он не имеет проходного разъема, а значит будет последним в цепочке устройств с RGB-подсветкой. Для экономии разъемов под вентиляторы на материнской плате вентиляторы из комплекта можно подключить через прилагаемый разветвитель питания.

При необходимости корпус разветвителя крепится или с помощью пластиковой стяжки или на клейкую площадку.

Режимов подсветки три: статичная подсветка одним цветом (красный, зеленый, синий, оранжевый, фиолетовый, голубой или белый), плавное нарастание и затем уменьшение яркости по циклу одним из тех же цветов, и плавное нарастание и затем уменьшение яркости по циклу с перебором цветов. Режимы подсветки демонстрирует видеоролик ниже:

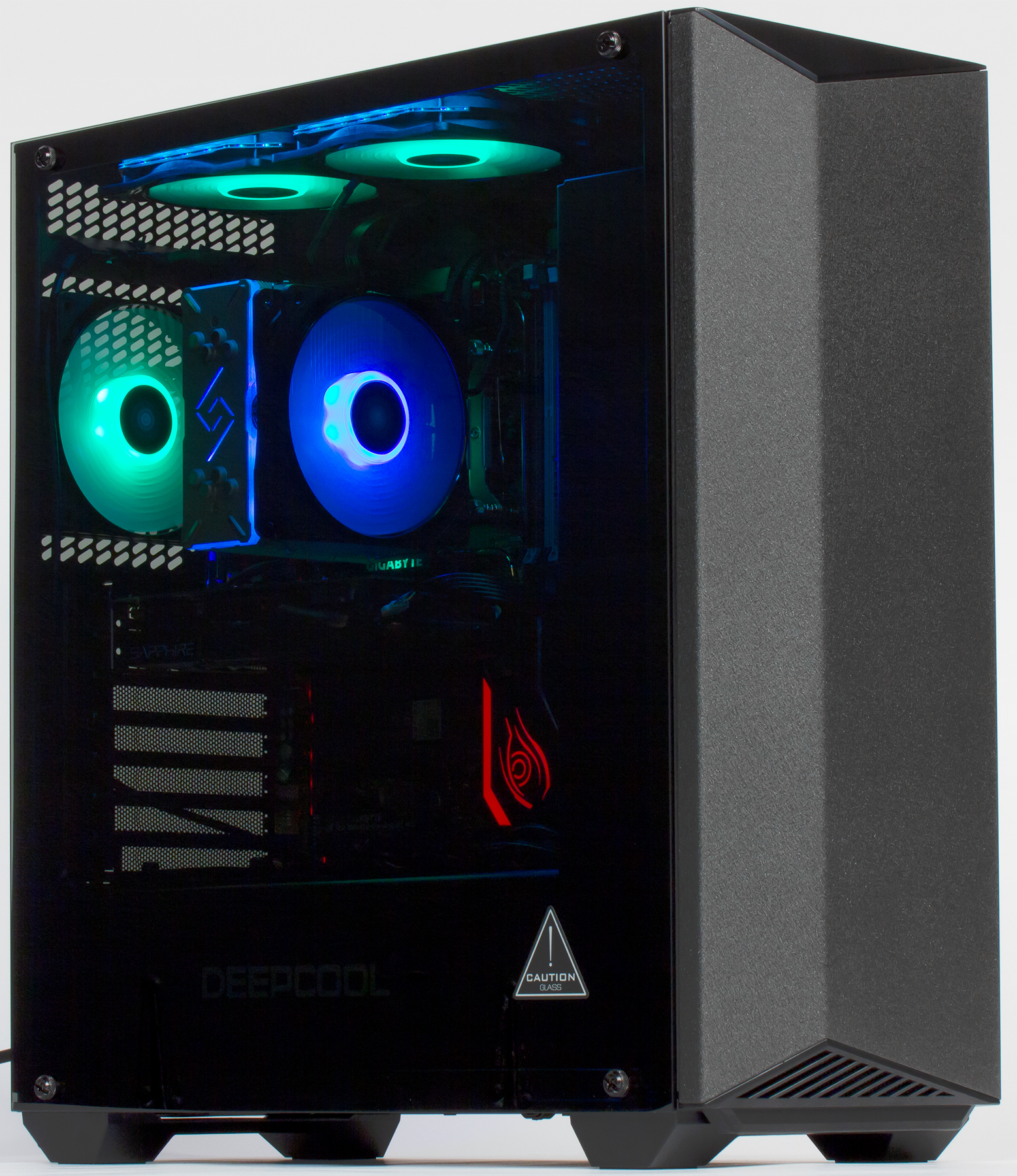

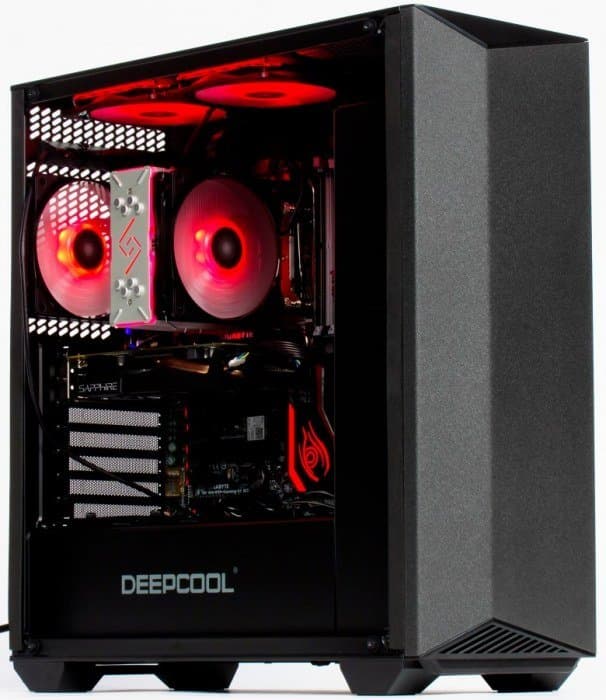

Как выглядит вентилятор в корпусе, демонстрирует видео ниже (на переднем плане — кулер Deepcool Gammaxx GT с аналогичным вентилятором):

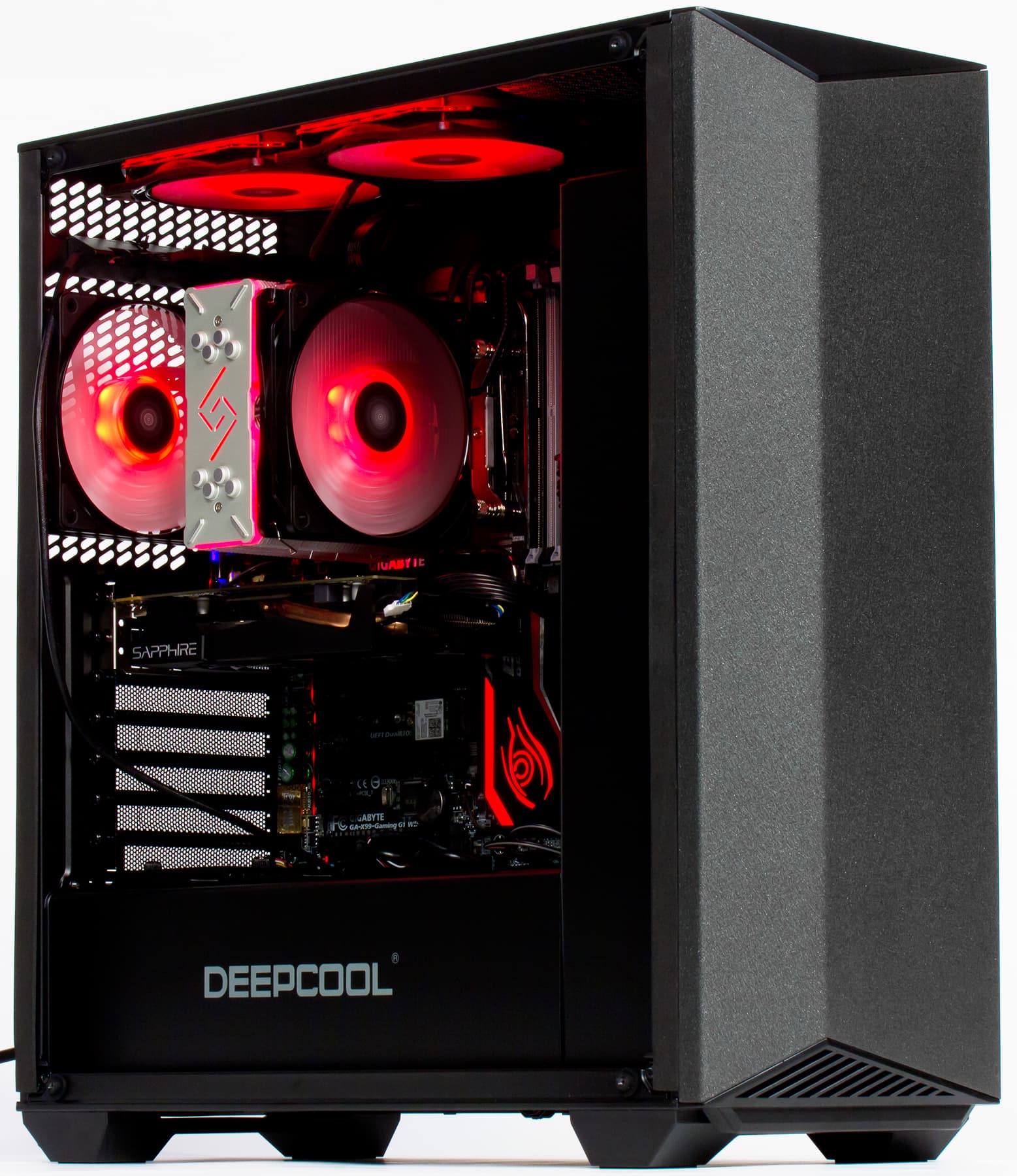

И фотографии того же корпуса, но видно уже все три вентилятора из данного набора:

Тестирование

Данные измерений

Вентилятор
Габариты, мм (по рамке) 120×120×25
Масса, г (с кабелями) 147 (с кабелем, 1 шт.)
Длина кабеля питания вентилятора, см 29
Длина RGB-кабеля, см 40
Напряжение запуска, В (КЗ* = 100%) 5,0
Напряжение остановки, В (КЗ* = 100%) 4,1
Контроллер
Длина RGB-кабеля, см 5 + (3×)10
Длина кабеля питания, см 40
Прочее
Длина кабеля к разветвителю питания вентиляторов, см 42
Длина кабеля RGB-разветвителя, см 19,5 + 10 + 10 + 10
Длина RGB-кабеля от разъема на материнской плате, см 28 + (3×)10
* КЗ — коэффициент заполнения ШИМ

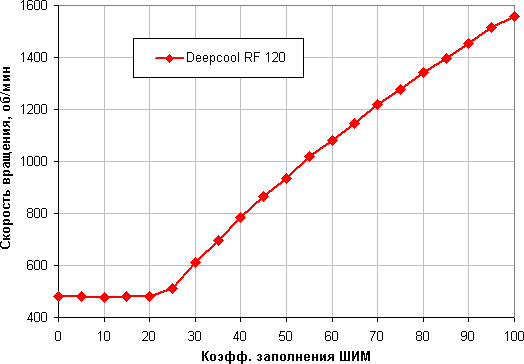

Зависимость скорости вращения от коэффициента заполнения ШИМ

Хороший результат — плавный рост скорости вращения при изменении коэффициента заполнения от 20% до 100%. Отметим, что при КЗ 0% вентилятор не останавливается, поэтому в гибридной системе охлаждения с пассивным режимом на минимальной нагрузке такие вентиляторы придется останавливать, снижая напряжение питания.

Зависимость скорости вращения от напряжения питания

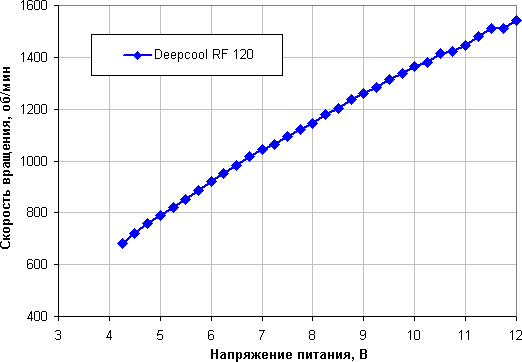

Характер зависимости типичный: плавное и чуть нелинейное снижение скорости вращения от 12 В до напряжения остановки. Отметим, что диапазон регулировки уже, чем при использовании только ШИМ.

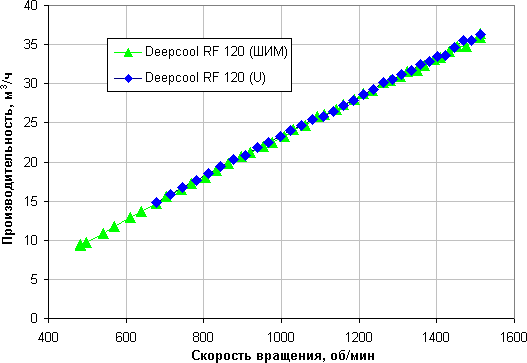

Объемная производительность от скорости вращения

Напомним, что в этом тесте мы создаем некое аэродинамическое сопротивление, поэтому полученные значения отличаются в меньшую сторону от максимальной производительности в характеристиках вентилятора, так как последняя приводится для нулевого статического давления (отсутствует аэродинамическое сопротивление).

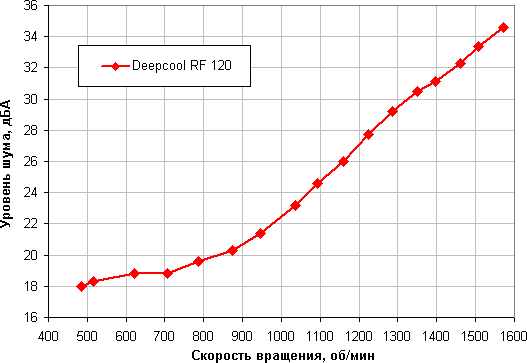

Уровень шума от скорости вращения

Отметим, что ниже примерно 18 дБА фоновый шум помещения и шумы измерительного тракта шумомера уже гораздо выше шума от вентилятора.

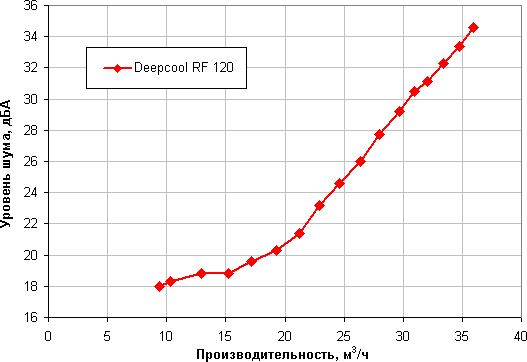

Уровень шума от объемной производительности

Отметим, что замеры уровня шума в отличие от определения производительности выполнялись без аэродинамической нагрузки, однако скорость вращения вентилятора была лишь незначительно выше во время измерения шума при тех же входных параметрах (напряжение питания или коэффициент заполнения ШИМ). Видимо, при управлении с помощью ШИМ работает некоторое поддержание скорости вращения на относительно постоянном уровне.

Максимальное статическое давление

Максимальное статическое давление определялось при нулевом расходе воздуха, то есть определялась величина разрежения, которую создавал вентилятор, работающий на вытяжку из герметичной камеры (тазика). Использовался дифференциальный датчик давления SDP610-25Pa компании Sensirion. Максимальное статическое давление равно 23,0 Па или 2,34 мм водяного столба.

Выводы

Вентиляторы из набора RF 120 — 3 in 1 отличаются наличием RGB-подсветки. Управлять работой подсветки можно как с помощью прилагаемого кнопочного контроллера, так и штатными средствами материнской платы или другого контроллера, оснащенных стандартным четырехконтактным разъемом. Вентиляторы Deepcool RF 120 имеют широкий диапазон регулировки скорости вращения при управлении с помощью ШИМ. В режиме максимальной производительности вентиляторы создают высокий воздушный поток или довольно высокое статическое давление при относительно невысоком уровне шума. Данные вентиляторы можно рекомендовать для использования в качестве корпусных в том числе с фильтрами в решетках, а также для установки на процессорные охладители или радиаторы жидкостных систем охлаждения.
