ТВ-бокс HK1 X3: ожидание и реальность

Всем привет!

Просматривая ассоритмент тв-боксов в китайских интернет магазинах, моё внимание привлекла модель HK1 X3.

Среди других устройств подобного класса, тв-бокс выделяется похожим на хоккейную шайбу круглым корпусом, небольшой стоимостью и неплохими заявленными характеристиками.

Бокс выпускается в трех версиях, с разным установленным объёмом внутренней flash памяти:

• 4 ГБ ОЗУ, 32 ГБ ПЗУ
• 4 ГБ ОЗУ, 64 ГБ ПЗУ
• 4 ГБ ОЗУ, 128 ГБ ПЗУ

Разница в стоимости между версиями составляет несколько вечнозелёных.

HK1 X3 построен на уже знакомой всем четырёхъядерной Cortex A55 системе на чипе (SOC) Amlogic S905X3, которая работает на частоте до 1.9 ГГц. В качестве графического ускорителя используется Mali G31 MP2.

В характеристиках привлекло наличие Bluetooth, USB 3.0, поддержка LAN 1000 и двухдиапазонный WiFi.

Предлагаю в сегодняшнем обзоре рассмотреть устройство и разобраться — соответствуют ли заявленные характеристики действительности.

Характеристики HK1 X3

 Узнать актуальную стоимость HK1 X3

Упаковка

Тв-бокс поставляется в чёрной картонной коробке. О содержимом можно узнать с наклейки на тыльной стороне.

Комплект поставки

В комплект поставки входит:

• тв-бокс HK1 X3;
• пульт дистанционного управления;
• блок питания;
• HDMI кабель.

Маркировка блока питания XY-050200. Выходное напряжение 5В, сила тока 2А.

Пульт дистанционного управления работает по инфракрасному каналу. Корпус пульта выполнен из пластика, кнопки резиновые. Нажимаются чётко, с небольшим щелчком. Выделен блок «обучаемых кнопок», которые можно обучить командам стороннего пульта, например — пульта управления телевизором. Инструкция по обучения наклеена на тыльной стороне пульта. Питание предусмотрено от двух элементов ААА.

Внешний вид

Круглый пластиковый корпус HK1 X3 чем-то напоминает хоккейную шайбу. Диаметр корпуса — 105 мм, высота — 20 мм, вес — 185 г.

На верхней части нанесено название модели, которое немного подсвечивается во время работы устройства. Снизу выполнены пластиковые ножки и вентиляционные отверстия.

На лицевой части корпуса расположен семисегментный светодиодный индикатор, на котором во время работы бокса отображается время, тип подключения к сети и наличие подключенных к боксу накопителей.  Яркость свечения ниже среднего, в темноте совсем не напрягает глаза. В режиме ожидания индикатор погашен.

 На боковой грани расположены следующие разъёмы:

• 1 х USB 3.0;
• 1 x USB 2.0;
• Ethernet RJ45;
• HDMI;
• аналоговый аудио/видеовыход AV;
• SPDIF;
• разъём питания;
• слот MicroSD карты.

Разборка

Корпус разбирается легко, нужно пройтись по периметру медиатором и снять нижнюю крышку.

Плата закреплена на три самореза, выкручиваем их. Сняв плату мы можем увидеть WiFi антенну, которая приклеена к верхней части корпуса.

Качество изготовления платы не вызывает нареканий, все элементы надёжно припаяны, следов несмытого флюса не обнаружено. Элементы ESD защиты HDMI порта распаяны в полном объёме.

На процессор установлен радиатор, который немного перекрывает чипы памяти. В качестве термоинтерфейса используется двухсторонняя теплопроводящая клейкая лента. Обратите внимание на расположенные «веером» разъёмы.

Из основных элементов на плате можно выделить следующие:

• SoC Amlogic S905X3;
• 8 чипов оперативной памяти DDR3 SDRAM SKhynix H5TQ4G83AFR общим объёмом 4 ГБ;
• eMMC 5.0 накопитель на чипе Samsung KLMBG4GEN0-B031 объёмом 32 ГБ;
• гигабитный Ethernet контроллер RTL8211F;
• сетевой трансформатор TFS5009;
• безымянный WiFi/Bluetooth модуль HK5230. В разделе «Скорость сетевых интерфейсов» выясним что за модуль;
• контроллер управления семисегментным индикатором FD6551.

Операционная система

HK1 X3 работает под управлением операционной системы Android 9 с закрытым Root доступом. Номер сборки «franklin-user 9 PR1.180610.011 20191123 release-keys». OTA обновлений не обнаружено.

При первом запуске доступно около 2 ГБ свободной оперативной памяти и 22 ГБ внутреннего хранилища.

После включения тв-бокса необходимо выполнить начальную настройку: выбрать локализацию системы, настроить параметры экрана и подключение к сети. Затем загружается рабочий стол.

Рабочий стол выполнен в виде плиток с закрепленными за ними системными приложениями. Нижнюю строку плиток можно конфигурировать под свои нужды, закрепив за ними необходимые приложения. Статусная строка и навигационная панель отсутствуют.

В HK1 X3 установлено некоторое количество приложений, большинством из которых вы точно не будете пользоваться.

Настройки доступны как в адаптированном для тв-боксов, так и в стандартном для Android виде. Переведены все пункты кроме «Droid Settings».

В «Droid Settings» доступны настройки экрана, HDMI CEC, настройки звука, поведения устройства при нажатии кнопки питания. Нажав на «More Settings», можно войти в стандартное меню настроек Android.

Пунктов настроек, отвечающего за включение Autoframerate и Root нет.

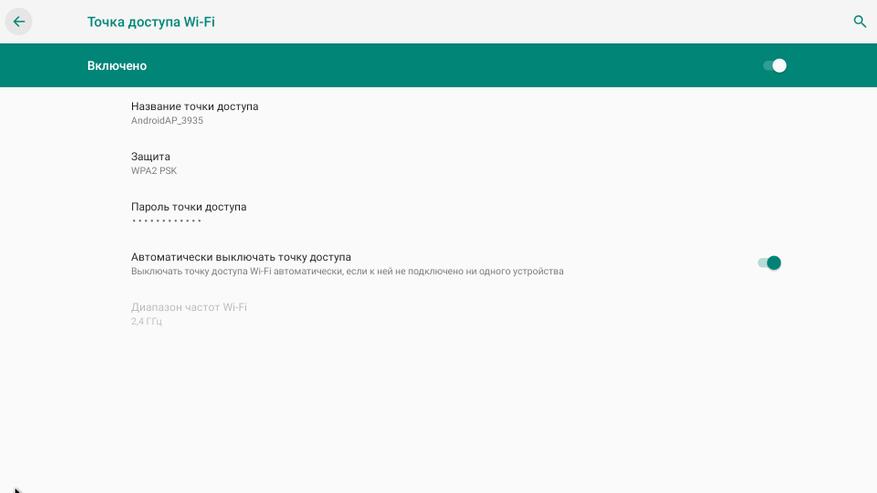

Из стандартного меню настроек Android  можно активировать точку доступа WiFi, которая работает только в диапазоне 2.4 ГГц.

В целом оболочка работает нормально, экраны пролистываются плавно, подвисания и фризы отсутствуют. Огорчило лишь отсутствие Root, которое позволяет реализовать полезные функции, например работу приложения AFRD.

Тесты, производительность

Тестирование начнём с проверки на троттлинг (Throttling).

Троттлинг (Throttling) — механизм программной защиты от перегрева. Чем выше тепловая нагрузка на процессор, тем больше он снижает свою производительность, таким образом, не давая температуре подняться до критических значений.

Проверку проведём в приложении CPU Throttling Test, которое нагружает процессор и выводит временной график  производительности в зависимости от температуры.

Троттлинг обнаружен. Процессор работал на максимальной частоте 1,9 ГГц, максимальная температура во время теста не превысила 75°C. Устройство работало на 67% от его максимальной производительности.

Поскольку производители продолжают экономить на типе оперативной памяти, устанавливая память DDR3 вместо DDR4, большой разницы от боксов на Amlogic S905X2 мы не увидим. В синтетических тестах HK1 X3 показал производительность примерно равную производительности тв-боксов на прошлом поколении SoC. Несмотря на наличие троттлинга в Throttling Test, благодаря отсутствию ограничения частоты SoC, бокс показал производительность немного больше чем у подобных устройств A95X F3 и A95X F3 Air из прошлого обзора.

Результаты нескольких синтетических тестов:

Antutu 7.1.2 (и для сравнения Antutu 6.2.7)

Geekbench

Bonsai Benchmark

Тест разогрел тв-бокс до 72°C, при этом среднее число кадров в секунду было 40.

Antutu Video Tester

Видео тест показал отсутствие поддержки двух форматов.

Скорость накопителей

Замеры скорости чтения/записи показали не самую высокую скорость ОЗУ и стандартную для большинства бюджетных тв-боксов скорость встроенного накопителя.

Подключенный к USB3.0 внешний SSD диск показал скорость чтения около 230 Мб/с (мегабайт в секунду), записи — около 224 Мб/с.

Скорость работы сетевых интерфейсов

За работу сетевых интерфейсов HK1 X3 отвечают:

• WiFi/Bluetooth — безымянный двухдиапазонный IEEE 802.11 a/b/g/n Wi-Fi/Bluetooth 4.0 с маркировкой HK5230;
• LAN — гигабитный контроллер RTL8211F ;

Программным способом был определен возможный тип WiFi модуля. Это новинка 2011 года (сарказм) IEEE 802.11 a/b/g/n Wi-Fi/Bluetooth 4.0 модуль — Ampak AP6330 на чипе BCM4330.

Установленный WiFi модуль работает мягко говоря медленно… В профильной ветке на 4PDA люди пытаются экранировать WiFi антенну, добиваясь этим лишь небольшого прироста в скорости.

Скорость в диапазоне 5 ГГц, ненамного выше скорости в 2,4 ГГц. Если на небольшом удалении от роутера ещё как то можно использовать подключение по WiFi, то в соседней комнате (через  ж/б перестенок) уже пользоваться невозможно. Может выручить только проводное подключение.

Замер скорости выполнялся в мультиплатформенной утилите iPerf3. Xiaomi Mi WiFi Router 3G (прошивка от Padavan) находится на расстоянии около 7 м от тв-бокса.

Результаты замеров следующие:
WiFi 2.4 ГГц — 34 Мбит/с;
WiFi 5 ГГц — 45 Мбит/с;
Ethernet — 918 Мбит/с.

Скорость интернет от провайдера по WiFi также низкая. Тарифный план со скоростью 100 Мб/с. На скриншоте сверху вниз:

WiFi 2.4 ГГц — 27Мбит/с;
WiFi 5 ГГц — 38 Мбит/с;
Ethernet — 94 Мбит/с.

В Bluetooth окружении обнаружились доступные устройства. Наушники подключились без проблем. Стабильно работали на расстоянии до 5 метров, дальше звук начинал прерываться.

DRM

HK1 X3 поддерживает Google Widevine DRM уровня L3.
Этот уровень не позволяет работать с ключами и лицензиями в платных VoD сервисах.

Воспроизведение тестовых роликов

С внешнего SSD и по LAN c сетевого диска, тв-бокс легко проиграл все имеющиеся в наличии тестовые 4К ролики, форматы которых поддерживаются спецификацией Amlogic S905X3.

Поддерживаемые SoC форматы следующие:

• VP9 Profile-2 до 4Kx2K @ 60 к/с;
• H.265 HEVC MP-10 @ L5.1 до 4Kx2K до 60 к/с;
• профиль AVS2-P2 до 4Kx2K до 60 к/с;
• H.264 AVC HP @ L5.1 до 4Kx2K до 30 к/с;
• MPEG-4 ASP @ L5, WMV / VC-1, профиль JiZhun AVS-R16 / AVS-R2, MPEG-2, MPEG-1 и RealVideo 8/9/10 — 1080 до 60 к/с;

Ролики воспроизводились плавно, со звуком. Привычно, бокс не захотел декодировать AC3 звук. Решение — установка стороннего проигрывателя, например MX Player с включением в нём HW+ декодера.

Поддержки декодирования AV1 нет, она ожидается в 2020 году у новых устройств на Amlogic S905X4. Также разработчики заявляют об возможности программного декодирования в новых версиях KODI и VLC.

Поддержки igs bluray меню нет.

Вывод звука

По причине отсутствия ресивера, к моему сожалению, не имею возможности проверить многоканальный вывод звука. В профильной ветке на 4PDA сообщают что бокс не может воспроизводить многоканальный DTS и DD5.1 звук.

Autoframerate, HDMI CEC

При подключении к телевизору Hisense H43B7500, HDMI CEC работает частично — боксом можно управлять при помощи пульта от телевизора. Функции включения/отключения не работают, т.е при отключении/включении телевизора тв-бокс не отключается/включается и при отключении/включении тв-бокса телевизор не отключается/включается.

HDMI CEC может рандомно работать на разных моделях телевизоров — от полноценной, полнофункциональной работы, до полной неработоспособности.

Автоматическая подстройка частоты кадров развертки телевизора под частоту кадров видео (autoframerate), для более плавного воспроизведения, не работает.  Из-за отсутствия у HK1 X3 Root прав, autoframerate невозможно реализовать даже при помощи приложения AFRD.

YouTube, Perfect Player

При проводном LAN подключении, предустановленные приложение YouTube и Smart YouTube позволяет смотреть контент в разрешении 4К. Клипы 3840 х 2160 60к/с с HDR проигрываются отлично без пропусков кадров.

При попытке воспроизвести клип «Peru 8К 60 к/с» в Smart YouTube, он декодируется, но воспроизведение происходит со значительными пропусками кадров.

IPTV работает без нареканий.

Альтернативная прошивка ATV9

Вроде бы можно пользоваться, но отсутствие Root и неоптимизированная прошивка заставили искать альтернативу.

На 4PDA довольно обширная ветка по обозреваемому тв-боксу и ему подобным HK1 Box/VONTAR X3/Transpeed X3 Air. Трудно разобраться — который из них является клоном другого.

Для себя остановился на  ATV9, которая сделана на базе заводской прошивки HK1_X3_S905X3_1000M_U212_9.0.2019.11.23.18.29.

Основные характеристики и отличия прошивки:

• часы и панель работают благодаря Вашему колеге Be1blY
• рут как в стоке(SuperUser), а не SuperSU, причина в начале поста
• sleep mode как на стоке, можно изменить в 07Sasvlad_Settings
• afrd от anpaza, теперь как обычное приложение и его можно удалить
• твики /vebdor/build.prop в конце файла отдельным блоком
• пульт работает
• стоковый рекавери
• Клавиатура AOSP
• AppDrawer сразу в полосе приложений+в полосе набор предустановленных приложений, которые можно удалить
• картинка без пластилина
• удален OTAUPDATE
• двойное нажатие home вызывает список запущенных приложений
• и многое другое, очень вкусное… Источник

Я полностью доволен этой прошивкой. Разработчики добились вполне стабильной и приличной работы.

Программно тв-бокс стал лучше, но старый WiFi модуль всё так же даёт медленную скорость. Нормальная работа HK1 X3 возможна только по LAN или на близком к роутеру расстоянии.

Троттлинг тест на ATV9 показывает отсутствие уменьшения производительности на частоте 1,9 ГГц.

 Из-за отсутствия троттлинга немного увеличилась производительность:

В прошивке хорошо работает глобальный голосовой поиск. Установлен набор необходимых для функций мультимедиа центра приложений, таких как: Smart YouTube, HD VideoBox, NUM, Ace Stream, Ott-Play. Работают каналы с рекомендациями.

Благодаря наличию Root доступа, во всех приложениях отлично работает AFRD. Частота развертки телевизора переключается в зависимости от частоты кадров в контенте.

Ott-Play — программа для просмотра IPTV, легка в настройке. Достаточно выбрать поставщика услуг IPTV, ввести свой логин и пароль, который используется на сайте провайдера. Приложение само скачает ваш плейлист и начнет трансляцию.

Игры

В нетребовательные игры можно играть. Подключил геймпад и вперёд. Бокс нагревается не более 74 градусов.

Температурный режим

Во время тестирования температура SoC была следующей:

• режим ожидания — 44-50 °C;
• просмотр 4К видео в YouTube — 68-74 °C;
• просмотр IPTV каналов в SD качестве 50-56 °C;
• просмотр IPTV каналов в HD качестве 56-64 °C;
• во время игр 65 — 74 °C.

Учитывая что для большинства чипов памяти и SoC максимальная рабочая температура составляет 80-85°C, штатная система охлаждения справиляется со своей функцией и не требует доработки. Можно сменить термопроводящий скотч между SoC и радиатором и выиграть 5-10 °C.

Итоги

На примере HK1 X3 мы убедились, что заявленные характеристики не всегда соответствуют действительности и заявленная поддержка 5 ГГц WiFi не всегда означает хорошую скорость беспроводного подключения.

Не понимаю, для чего нужно было устанавливать старый, медленный WiFi адаптер в тв-бокс с интересным внешним видом, на свежей SoC Amlogic S905X3. Например, в боксах из моего прошлого обзора, которые в том же ценовом сегменте, установлены WiFi адаптеры с поддержкой MIMO2x2 и более чем в три раза быстрой скоростью.

Поддержка гигабитной сети конечно выручает, но не всегда и не у всех доступно проводное подключение.

С установкой хорошей альтернативной прошивки, удалось добиться приемлемого функционала, но хорошую скорость передачи данных можно получить только по LAN.

Исходя из вышеизложенного, HK1 X3 не могу советовать к приобретению .

 Узнать актуальную стоимость HK1 X3

На этом всё.

Всем добра и крепкого здоровья. Спасибо за внимание.
