 Всем привет!

 Сегодня в обзоре рассмотрим два одинаковых с виду, но разных в цене тв-бокса A95X F3 и A95X F3 Air.

Попытаемся выяснить — есть ли разница между устройствами, заглянем что внутри и проверим что они умеют.

На момент публикации, ориентировочная стоимость для боксов с 4 ГБ ОЗУ/ 64 ГБ ПЗУ составит:

A95X F3 — 49$, A95X F3 Air — 39$.

Купить устройства можно в различных интернет мазагинах:

A95X F3       — Aliexpress         Banggood         Gearbest

A95X F3 Air — Aliexpress         Banggood         Gearbest



Разницу между устройствами представляют в одной картинке. Все ли это отличия — выясним в обзоре.





Характеристики тв-боксов

Модель: A95X F3A95X F3 Air
Операционная система:Google Android 9Google Android 9
Процессор:Amlogic S905X3 четырехъядерный процессор Cortex A55 до 1,9 ГГцAmlogic S905X3 четырехъядерный процессор Cortex A55 до 1,9 ГГц
Графический ускоритель:ARM Dvalin MP2 (Mali-G31 MP2)ARM Dvalin MP2 (Mali-G31 MP2)
ОЗУ:2 (4) ГБ/16 (32,64) ГБ одна микросхема eMCPDDR3L 2 (4) ГБ
Внутренняя память:eMMC: 16 (32,64) ГБ
Версия Bluetooth:Bluetooth 4.1Bluetooth 4.1
WiFi подключение:IEEE 802,11 a/b/g/n/ac, 2.4+5 ГГц MIMO 2x2IEEE 802,11 a/b/g/n/ac, 2.4+5 ГГц MIMO 2x2
Сетевое подключение:100 Mбит/с 100 Mбит/с
Поддержка карт памяти:до 64 ГБдо 64 ГБ
Поддержка HDR:HDR, HDR10+HDR, HDR10+
Питание:5 В, 2 А5 В, 2 А
HDMI выход:HDMI 2.1HDMI 2.1
Цифровой вывод звука SPDIF:есть есть
Аналоговый аудио/видео выход:естьесть
USB :1x USB 3.0, 1x USB 2.01x USB 3.0, 1x USB 2.0
Индикатор режимов работы:семисегментный  индикаторсемисегментный  индикатор
Дополнительно:

RGB подсветка 64 цвета

PLEX, приложения для управления тв-боксом со смартфона.

RGB подсветка 6 цветов

Поддержка видео:* Amlogic видео движок (AVE) с выделенными аппаратными декодерами и энкодерами
* Поддержка многорежимного декодера — 4 К x 2 К 60fps + 1x1080 P 60fps
* Поддерживает несколько «обеспеченных» сеансов расшифровки видео, одновременное декодирование и кодирование
* Видео/изображение декодеры:
-VP9 профиль-2 до 4 К x 2 К 60fps
-H.265 HEVC MP-10 L5.1 до 4 К x 2 К 60fps
-AVS2-P2 профиль до 4 К x 2 К 60fps
-H.264 AVC hp L5.1 до 4 К x 2 К 30fps
-H.264 MVC до 1080 P 60fps
-MPEG-4 ASP L5 до 1080 P 60fps (ISO-14496)
-WMV/VC-1 SP/MP/AP до 1080 P 60fps
-AVS-P16 (AVS +)/AVS-P2 JiZhun профиль до 1080 P 60fps
-MPEG-2 МП/HL до 1080 P 60fps (ISO-13818)
-MPEG-1 МП/HL до 1080 P 60fps (ISO-11172)
-RealVideo 8/9/10 до 1080 P 60fps



Упаковка. Комплект поставки

 Оба тв-бокса упакованы в абсолютно одинаковые картонные коробки. Отличие лишь в указанном названии модели.

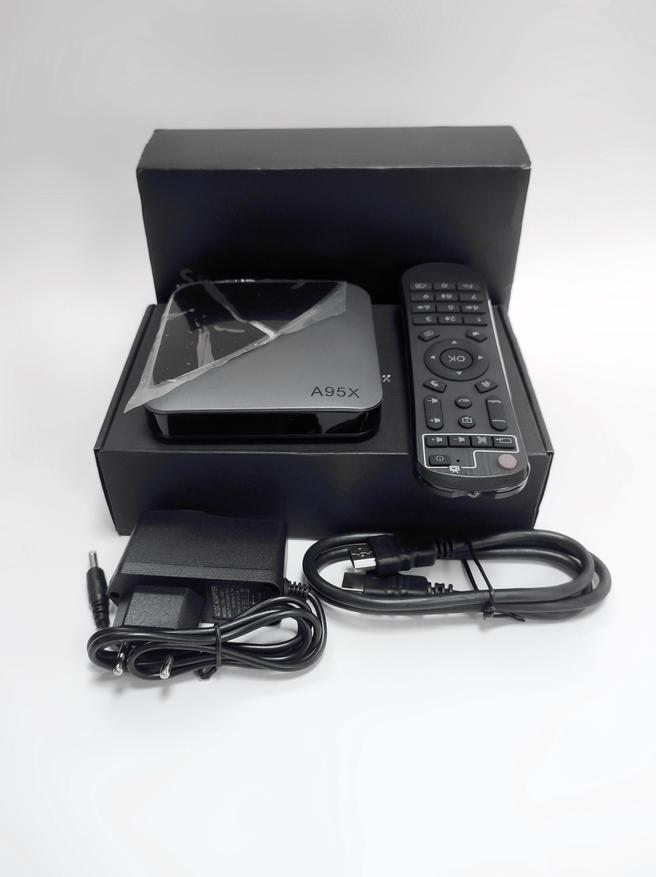

Оба устройства имеют стандартный для бюджетных тв-боксов комплект поставки.

 В упаковке можно найти:

  • тв-бокс;
  • пульт ДУ;
  • блок питания 5В 2A;
  • HDMI шнур;
  • инструкция по эксплуатации.

 Пульт ДУ работает по ИК каналу. Резиновые кнопки нажимаются с негромким щелчком. В верхней части выделен блок кнопок, которые можно обучить ИК командам от пульта телевизора. Инструкция по обучению нанесена на нижней стороне. Питание предусмотрено от двух элементов ААА.



Внешний вид

Корпуса A95X F3 и A95 X3 Air отличаются только цветом верхней крышки. У A95X F3 крышка фиолетового цвета, у A95X F3 Air -  серая.

Размер корпуса: (Д x Ш x В): 10.40 x 10.40 x 1.94 см. Вес 150 г.
На верхней крышке расположена глянцевая накладка, блок регулируемой RGB подсветки и нанесено название модели. На нижней части корпуса выполнено небольшое количество вентиляционных отверстий, указан вариант исполнения устройства и его MAC адрес.

На передней панели находится семисегментный индикатор. Во время работы тв-бокса, на индикаторе отображается время и тип сетевого подключения. В режиме ожидания часы не отображаются. Интенсивность свечения индикатора средняя, в тёмное время суток глаз не раздражает.







RGB подсветка смотрится интересно, её можно настроить при помощи предустановленного приложения

Предусмотрено большое количество настроек: регулировка цвета, скорости индикации, яркости подсветки, в зависимости от режима работы.  Наигравшись подсветкой, отключил её во всех режимах работы.



Оба тв-бокса оснащены одинаковым набором разъёмов:

На задней панели: аналоговый аудио/видеовыход AV, оптический разъём S/PDIF, Ethernet RJ45, HDMI, разъём питания.



На левой боковой грани: 1хUSB 2.0, 1хUSB 3.0, MicroSD card;



Разборка

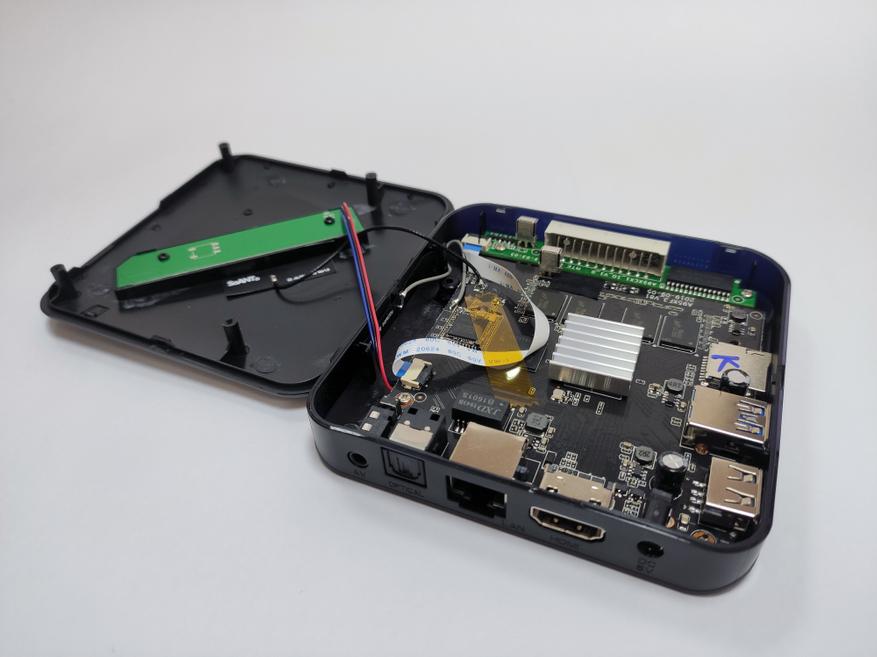

 Разберем тв-боксы и проверим, отличаются ли они внутри. Для разборки выкручиваем четыре самореза, которые находятся под резиновыми ножками. После этого открываем защёлки по периметру корпуса.

Внутри корпуса расположена основная плата, плата индикации и плата RGB подсветки. Отсоединяем шлейф, выкручиваем еще четыре саморезы и извлекаем плату.

У A95X F3 на боковой стороне корпуса наклеена Bluetooth антенна, две WiFi антенны (MIMO 2x2) выполнены в виде дорожек на основной плате. Расположение антенн у A95X F3 Air отличается тем, что здесь на корпус приклеены две антенны -WiFi и Bluetooth, третья WiFi антенна выполнена в виде дорожки на плате.

В каждом из тв-боксов по два инфракрасных ДУ приёмника, на основной плате и на плате индикации. Возможно, такие платы применяются в других моделях без индикации.



Платы RGB подсветки абсолютно идентичны, с одинаковой маркировкой.

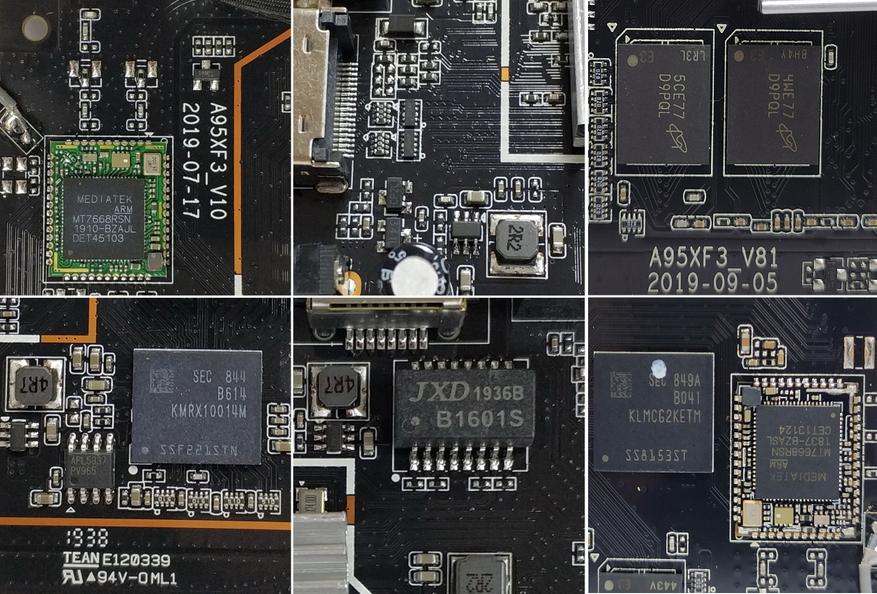

На платах тв-боксов нанесена следующая маркировка:

A95X F3 — A95X F3 v.10, дата изготовления платы 17.07.2019 г;

A95X F3 Air — A95X F3 v.81, дата изготовления платы 05.09.2019 г;

К качеству изготовления нет нареканий. Элементы распаяны аккуратно, следов несмытого флюса не обнаружено. ESD защита линий HDMI установлена в полном объёме. Кнопка «Reset» находится за AV разъёмом.



На обоих платах установлен одинаковый двухдиапазонный IEEE 802.11 a/b/g/n/ac Wi-Fi/Bluetooth 4.2 модуль 5268B-SS на чипе MT7668RSN с поддержкой MIMO 2x2;

Не сложно заметить разницу в типах и количестве установленных микросхем памяти:

A95X F3 — оперативная память и внутренний накопитель реализованы в одной eMCP микросхеме Samsung KMRX10014M (4 ГБ LPDDR3 + 32 ГБ eMMC);

A95X F3 Air — в качестве оперативной памяти используется 8 микросхем SDRAM — DDR3 Micron D9PQL, внутренний накопитель — микросхема eMMC5.1 Samsung KLMCG2KETM.

Для дальнейшего обсуждения, выясним в описаниях чипов максимальную рабочую температуру:

МикросхемаМаксимальная рабочая температура
MT7668RSN (WiFi модуль)до 85°C
eMCP Samsung KMRX10014Mдо 85°C
Micron D9PQL (MT41K1G4RH-125)до 95°C
eMMC5.1 Samsung KLMCG2KETMдо 85°C



Программная оболочка

A95X F3 и A95X F3 Air работают под управлением операционной системы Android 9, с возможностью включения Root доступа.
После включения нужно выполнить начальную настройку устройства. Установить язык интерфейса, время, часовой пояс и подключение к сети.



Лаунчер идентичен у обоих тв-боксов. Рабочий стол выполнен в виде плиток. Разработчики пытались сделать его в стиле Android TV. В верхней части рабочего стола находится кнопка голосового поиска, под плитками приложений иконки меню настроек, меню приложений и сетевых настроек.

Выполнив сдвиг курсором мышки от нижнего края экрана, активируется статусная строка и навигационная панель.

Отображаемые в статусной строке уведомления невозможно развернуть. Ещё одна недоработка в статусной строке — задвоенные иконки подключения к сети.
Навигационная панель работает без нареканий. В глаза бросается большой курсор.
Благодаря наличию Root прав и пытливым умам, можно сменить размер и вид курсора и активировать шторку уведомлений.



У тв-боксов есть разница в установленных приложениях и прошивках:

В F3 есть приложения Plex, CastPlayForTV, ColorLEDSetting.
В F3 Air есть приложение ColorLEDSettingLite, библиотека bootctrl.default.so
Различаются видео-загрузки, рингтоны, библиотеки libhwui.so, camera.amlogic.so, куча модулей *.so  Источник.



ColorLEDSetting в F3 отличается от ColorLEDSetting Lite в F3 Air большим количеством режимов работы подсветки. Модули RGB подсветки у боксов абсолютно идентичны и при желании можно установить в F3 Air полную версию приложения ColorLEDSetting.



Без проблем можно установить сторонний лаунчер и назначить его для использования по умолчанию. Мне нравится ATV launcher.



Меню настроек в F3 и F3 Air стандартно для многих тв-боксов с Android 9. Доступно меню настроек в виде боковой панели и стандартное Android меню. Перевод выполнен полностью, за исключением меню «Расширенные настройки».



В «Расширенных настройках» доступны настройки экрана, звука, воспроизведения, HDMI CEC и поведения устройства при нажатии кнопки включения/отключения. Настройки включения autoframerate (HDMI selfadaptation) отсутствуют.

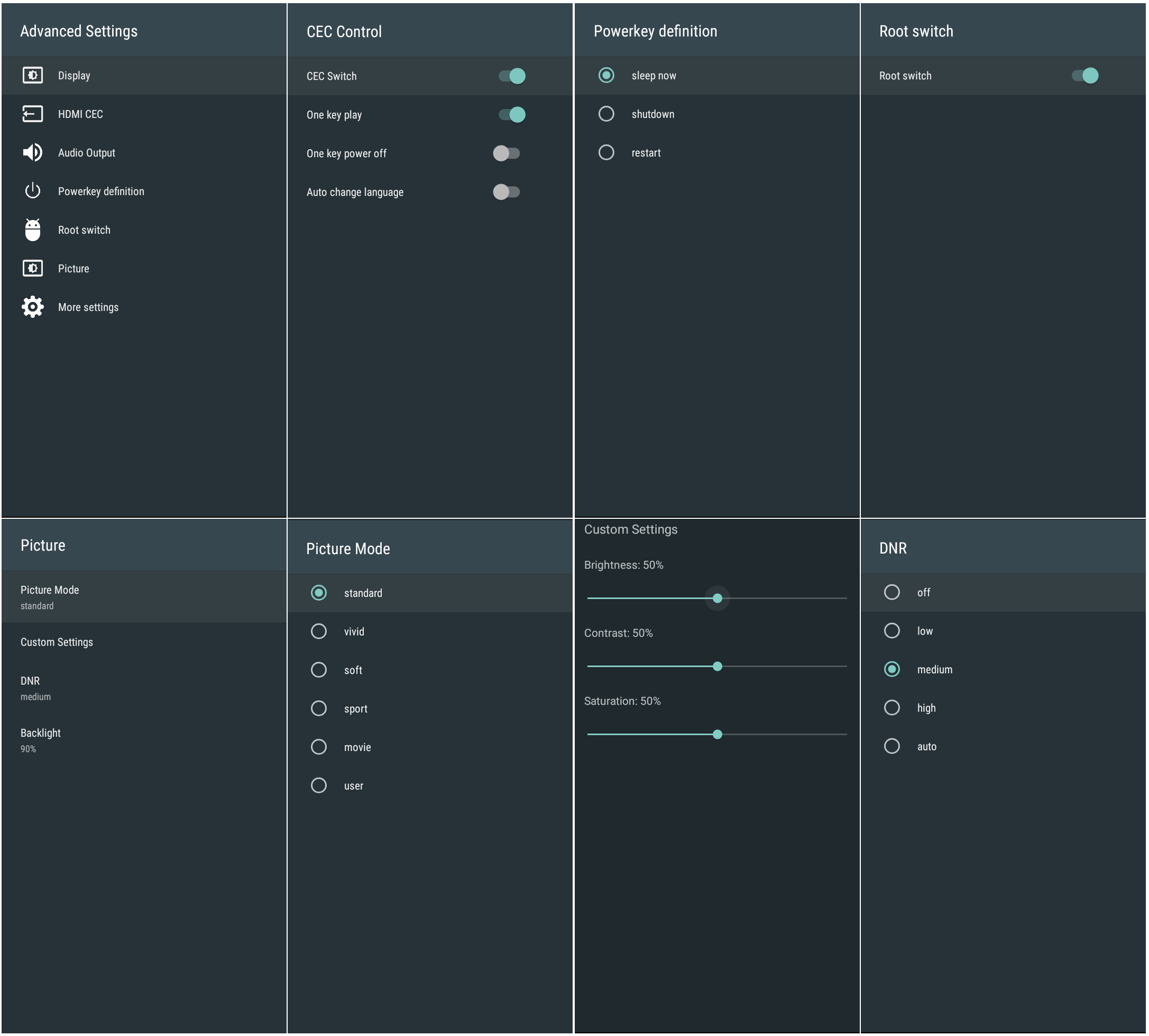

В «Advanced Settings» можно включить Root доступ и есть возможность настроить или отключить шумоподавление.

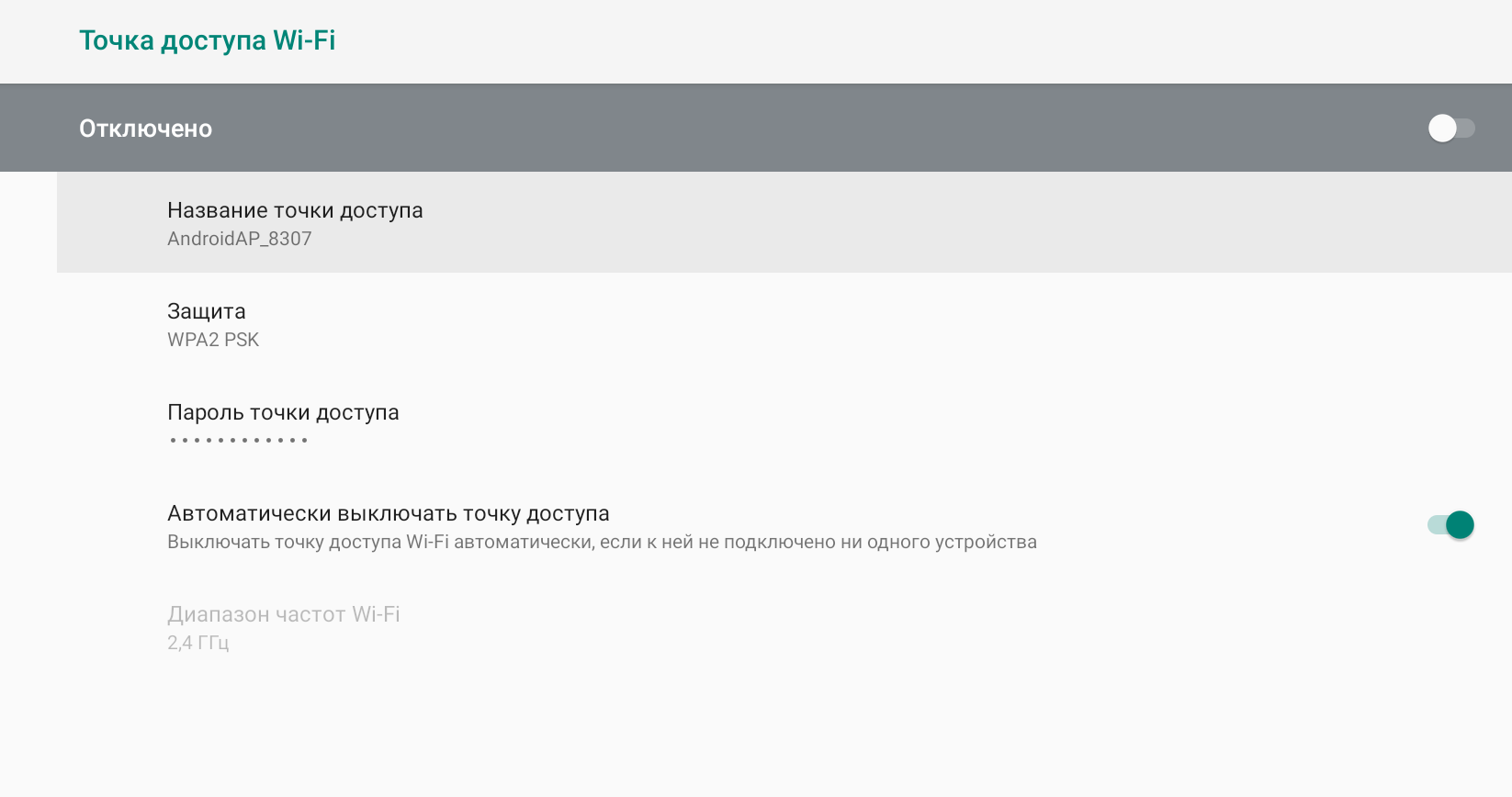

Точка доступа WiFi активируется в стандартном меню настроек Android и работает только в диапазоне 2,4 ГГц.



Синтетические тесты

В синтетических тестах A95X F3 показал производительность примерно равную производительности тв-боксов на Amlogic S905X2.  A95X F3 Air уступил в производительности A95X F3. Скорее всего это связано с более щадящим температурным режимом у F3.

F3 Air во время тестов грелся до 75 °C.

Производительность SoC Amlogic S905X3 должна быть выше чем у S905X2. Теоретически, это должно  достигаться при использовании DDR4 памяти, которая должна работать на более высокой частоте и работой самой SoC на частоте до 1.9 ГГц.
В нашем случае преимущества S905X3 не реализованы, так как использована память DDR3 и рабочая частота SoC  ограничена до 1.7 ГГц как в A95X F3, так и в A95X F3 Air.

 Результаты тестов под спойлером:



Нажмите, чтобы развернуть

Antutu 6.2.7



Antutu 8.1.4

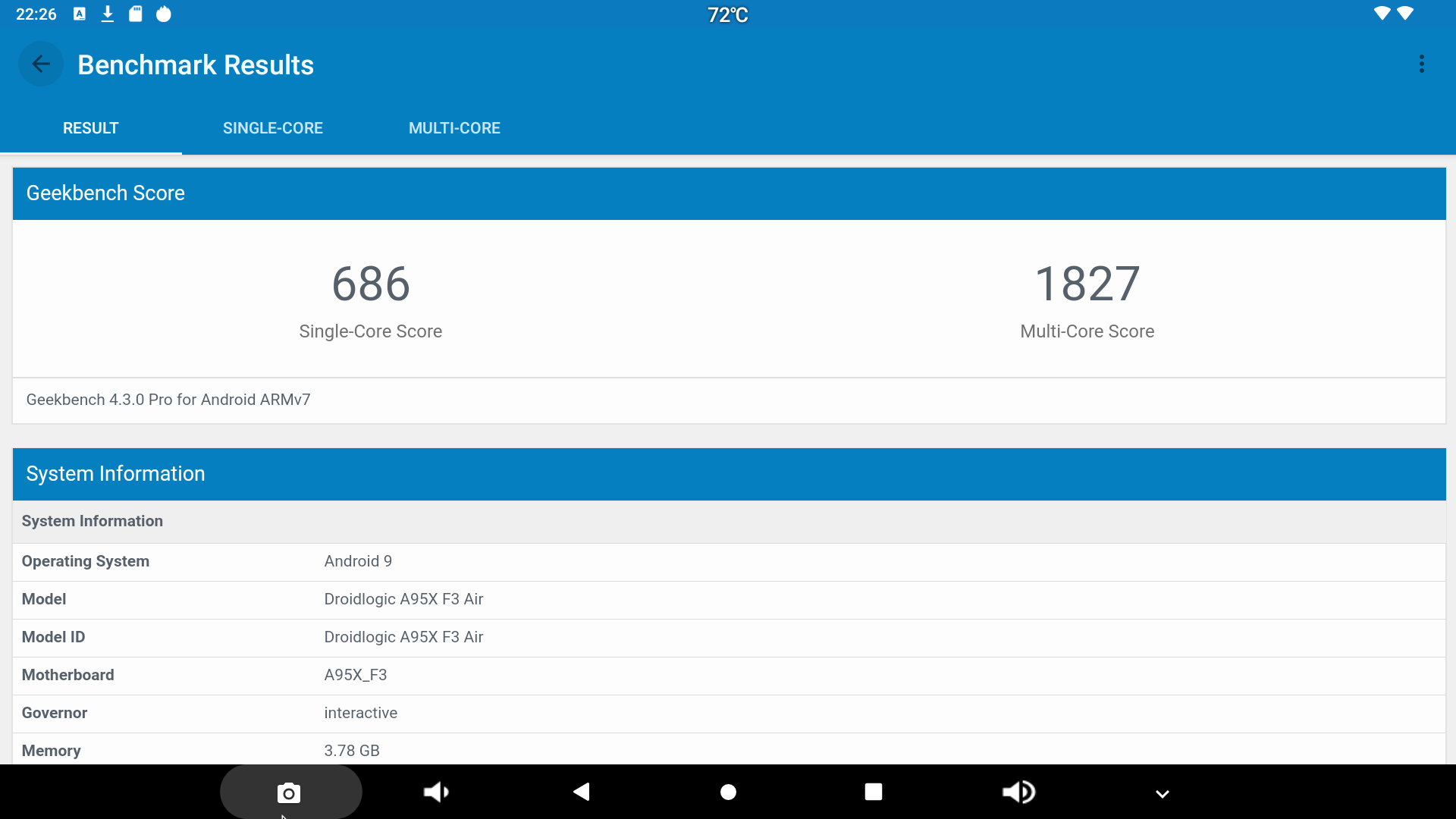

Geekbench 4



Antutu Video Tester

Одинаковый результат для двух тв-боксов.



Bonsai Benchmark
Тест смог разогреть A95X F3 до 63°C. Результат 47,7 fps.  A95X F3 Air до 75°C. Результат 35 fps





Скорость накопителей

ОЗУ и Falsh память у A95X F3 реализованы в одной eMCP микросхеме, у A95X F3 Air отдельными чипами.

Оба устройства показали невысокую скорость. Скорость ОЗУ на уровне других бюджетных тв-боксов, встроенная память не быстрая.
Если сравнивать с бюджетными тв-боксами, в которых установлена более быстрая память, при повседневном использовании, ощутимой разницы в работе не заметил. Оболочка и программы, при домашнем использовании  работают довольно шустро.



Накопители, подключенные к тв-боксам показали примерно одинаковые скорости:



Скорость сетевых интерфейсов

За работу сетевых интерфейсов в A95X F3 и A95X F3 Air отвечают:

  • WiFi/Bluetooth — двухдиапазонный IEEE 802.11 a/b/g/n/ac Wi-Fi/Bluetooth 4.2 модуль на чипе MT7668RSN с поддержкой MIMO 2x2;
  • LAN — встроенный в SoC контроллер 100Мбит/с;

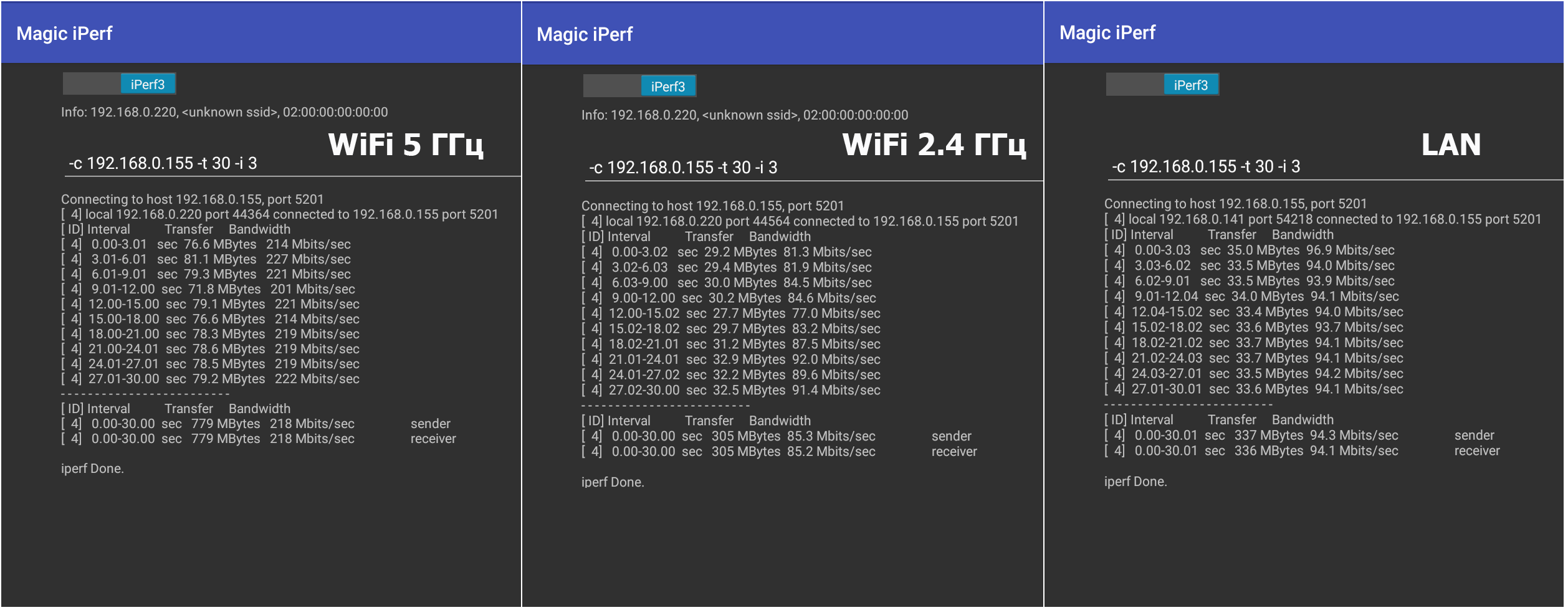

    Замер скорости выполнялся в мультиплатформенной утилите iPerf3. Роутер находится на расстоянии около 7м от тв-боксов.

Результаты A95X F3 следующие:
WiFi 2.4 ГГц — 85 Мбит/с;
WiFi 5 ГГц — 218 Мбит/с;
Ethernet — 94 Мбит/с.



Результаты A95X F3 Air следующие:
WiFi 2.4 ГГц — 69 Мбит/с;
WiFi 5 ГГц — 204 Мбит/с;
Ethernet — 94 Мбит/с.



Оба тв-бокса обнаружили все доступные устройства в Bluetooth окружении. Без проблем подключились гарнитура и геймпад. Работали без нареканий на расстоянии 7-10 м. Звук в гарнитуре воспроизводился синхронно с видео, без задержек и прерываний.



Проигрывание тестовых роликов

Установленная в A95X F3 и A95X F3 Air  система на чипе Amlogic S905X3  поддерживает аппаратное декодирование

следующих форматов:

VP9 Profile-2 до 4Kx2K @ 60 к/с
H.265 HEVC MP-10 @ L5.1 до 4Kx2K до 60 к/с
Профиль AVS2-P2 до 4Kx2K до 60 к/с
H.264 AVC HP @ L5.1 до 4Kx2K до 30 к/с
MPEG-4 ASP @ L5, WMV / VC-1, профиль JiZhun AVS-R16 / AVS-R2, MPEG-2, MPEG-1 и RealVideo 8/9/10 — 1080 до 60 к/с

С подключенного по USB 3.0 накопителя SSD и по WiFi 5 ГГц, оба тв-бокса легко проиграли все имеющиеся в наличии тестовые ролики, форматы которых поддерживаются SoC.
Возникла проблема при воспроизведении звука в формате АС-3, которая легко решилась установкой проигрывателя MX Player и включением в нём HW+ декодера.

При воспроизведении разница была только в температурах SoC. Каких либо дефектов изображения в моих образцах  тв-боксов не было замечено, некоторые пользователи с 4PDA сообщают о «замыленной» картинке.



DRM

A95X F3 и A95X F3 AIR поддерживают Google Widevine DRM уровня L3, без поддержки HDCP.
Этот уровень не позволяет работать с ключами и лицензиями в платных VoD сервисах.

DRM — сокращение, расшифровываемое как «digital restrictions management», то есть управление цифровыми ограничениями. Сторонники копирайта обычно расшифровывают это сокращение, как digital rights management. По-русски DRM называется Технические средства защиты авторских прав. Эта технология внедрена в сервисы Netflix, Amazon Video, BBC, HBO и пр.



Autoframerate, HDMI CEC

Благодаря наличию Root прав у обоих устройств, на них можно установить приложение AFRd (Automatic Framerate Daemon) и организовать работу Autoframerate.
Приложение AFRd переключает частоту развертки в зависимости от количества частоты кадров в видео.



HDMI CEC работает, но его работоспособность может зависить от модели телевизора, к которому подключен тв-бокс.

В некоторых случаях, для реализации полноценной работы HDMI CEC, требуется замена комплектного HDMI шнура на более качественный.
Если после перезагрузки меняется язык интерфейса, нужно в настройках HDMI CEC снять галку с пункта «Auto change language».
A95X F3 и A95X F3 Air не всегда корректно выходят из режима сна, в профильной ветке уже нашли способ это исправить.



Вывод звука

К сожалению, не могу проверить работу S/PDIF выхода в связи с отсутствием ресивера.
В профильной ветке на 4PDA, пользователь Yaros811 подтвердил работу многоканального звука DTS и DD5.1 по оптике на встроенном плеере,Movie плеере,VLC.



YouTube, Perfect Player, HD Video Box

Установленное в тв-боксах приложение YouTube позволяет просматривать ролики в максимальном качестве 2160P.



Просмотр роликов в 8К доступен в  Smart YouTube. «Peru 8k 60 fps»  проигрывается без проблем.



Отлично работают недорогие стабильные плейлисты IPTV от  Edem TV и Glanz TV.  Стоимость пользования плейлистом 1$/мес. одинакова у обоих провайдеров. У Edem TV более 400 каналов, у Glanz — 620. Оба провайдера предоставляют возможность пользоваться архивом записей программ.

Сейчас больше смотрю Glanz, потому что у них больше HD каналов, есть UHD каналы и доступны к просмотру все  Украинские каналы.

Для просмотра использую приложение Perfect Player.



HD VideoBox. В связке с MX Player работает без нареканий.



Игры

На боксах можно играть в не слишком требовательные игры, такие как Rayman, Manuganu, Leo's fortune, Real Racing и пр.

Температура во время игр у A95X F3  58-67°C, у A95X F3  Air 73-77°C.



Температурный режим

Троттлинг(Throttling) — это процесс, снижения производительности CPU при критическом перегреве. При снижении производительности, как следствие, снижается до нормированных значений температура.

Приложение Throotling Test показало отсутствие троттлинга у A95X F3 и снижение производительности у A95X F3 Air до 94%. В приложении видно, что в обоих устройствах частота работы SoC ограничена до 1.7 ГГц от заявленных 1.9 ГГц.

Во время тестирования, температура процессора у тв-боксов была следующей:

 A95X F3A95X F3 Air
Режим ожидания47-50 °C65-67 °C
Просмотр 4К в YouTube58-60 °C68-72 °C
Просмотр IPTV каналов в SD качестве48-53 °C68-70 °C
Просмотр IPTV каналов в HD качестве58-63 °C72-75 °C
Во время игр58-67 °C73-77 °C

Видно, что A95X F3 Air  работает с более высокой температурой, троттлинг не даёт устройству перегреваться.

Указанная температура — температура процессора.  Вспомним, что у микросхем WiFi модуля, оперативной  памяти и внутреннего накопителя максимальная рабочая температура до 85°C.  Микросхемы находятся рядом с процессором и их температура будет ниже, в пределах максимально заявленной.

 Визуально, при повседневном использовании разницы в скорости работы между двумя тв-боксами я не заметил. Но для пользователей, которых напрягают значения температуры у A95X F3 Air, возможно придётся модернизировать систему охлаждения.



Вывод

A95X F3 и A95X F3 Air — два бюджетных тв-бокса на SoC Amlogic S905X3. Устройства имеют схожий внешний вид, но отличаются стоимостью, аппаратной начинкой, программным обеспечением и тепловым режимом работы.

Оба тв-бокса справились с такими задачами как: просмотр Youtube в 4К, просмотр онлайн контента и IPTV, просмотр UHD BDRip, BDRip, BD Remux видеороликов, игр, эмуляторов NES, усилением и раздачей WiFi.
Высокой производительности устройства не показали, но для повседневного домашнего пользования их будет более чем достаточно.
Производители перешли на производство Amlogic S905X3 в замену S905X2, но потенциал новой SoC пока не раскрыт.
В бюджетных тв-боксах из за ограничения частоты, в угоду стабильности работы системы, и экономии на типе памяти производительность остается на уровне предыдущего поколения SoC.

Максимальная температура A95X F3 Air больше чем у A95X F3. Но такая температура не является критичной для установленных чипов и в повседневном домашнем использовании я не заметил большой разницы в работе устройств.

В профильной ветке по A95X F3 и A95X F3 Air на 4PDA доступна прошивка Android TV (ATV) для этих тв-боксов.

И да, гигабитной сети нет, меню блюрей не поддерживают ;)



A95X F3        Aliexpress         Banggood         Gearbest

A95X F3 Air  Aliexpress         Banggood         Gearbest



На этом закончим.

Всем добра, спасибо за внимание!



Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Ready for cooperation. Email me dimonrusn80@gmail.com or skype: dimon-ru-80

11 комментариев

Grobik
Нормальные боксы. Хороший обзор. Спасибо.
dimon-ru-80
И вам спасибо за оценку.
Mango23
A95X F3 мне кажется поинтереснее будет. Он холоднее.
112492211035995182118@google
A95x F3 Air будет похуже. Он горячее.
Сэр, вся команда уже сбилась с ног Вас искать!!! Где Вы пропадали, завтра же нам нужно отчаливать!
dimon-ru-80
В принципе они работают одинаково, визуально не отличить. Но если вам спокойнее осознавать что бокс работает с более низкой температурой, то да A95X F3 будет поинтереснее. Ну и возможно более низкая ткмпература будет способствовать большему рессурсу эксплуатации устройства.
zdvzdv
Интересно, почему точка доступа работает только в диапазоне 2,4 ГГц…
498248061064207@facebook
отлично! как раз вовремя. Ломаю голову чем отличается одна версия от другой. А тут нашел прекрасный обзор, благодарю
Ихорь2
Spdif выход работает нормально, многоканал транслируется, ресивп трансформирует! Необходимо, чтобы в софтовых плеерах и в настройках приставки везде присутствовал passthroight.
Последний раз редактировалось
109077434838751203786@google
Actually all the difference in speed is not cause by overheating. MT41K1G4 memory operates @ 1600mhz compared to KMRX10014M-B614 which memory module operates @ 1866mhz and is made by samsung assuming its better quality.
Was kind of hard to find information specially about KMRX10014M-B614 due samsung removing/not providing all data needed.
Thanks for good compare/only one there actually is between these too. Was about to buy the air model cause cheaper/around same performance. But was able to find that eMCP might actually be operating with higher frequenzy = making it more efficient. Thou you could do some further testing on this if apply cooling on those micron chips if the performance increases.
source:
https://www.datasheets360.com/pdf/-3837676592974499348
http://www.51dram.com/news/49-cn.html
109077434838751203786@google

Ответ 109077434838751203786@google на комментарий
Actually all the difference in speed is not cause by overheating. MT41K1G4-125 memory operates @ 1600mhz compared to KMRX10014M-B614 which memory module operates @ 1866mhz and is made by samsung assuming its better quality.
Was kind of hard to find information specially about KMRX10014M-B614 due samsung removing/not providing all data needed.
Thanks for good compare/only one there actually is between these too. Was about to buy the air model cause cheaper/around same performance. But was able to find that eMCP might actually be operating with higher frequenzy = making it more efficient. Thou you could do some further testing on this if apply cooling on those micron chips if the performance increases.
source:
https://www.datasheets360.com/pdf/-3837676592974499348
http://www.51dram.com/news/49-cn.html

109766760596551790469@google
К сожалению, появились экземпляры air с накопителем sandisk на 64 Гб. И главное, нагрев больше 80°С и даже может превышать критические 85°С. Процессор снижает частоту до 1.0Ghz максимум. Дальше просто растет температура. Вывод: эйр без дополнительного охлаждения использовать не желательно.

Добавить комментарий
