Зарядное устройство Baseus GaN 2 Lite (CCGAN65UE): когда забрали больше, чем дали

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Зарядки, пауэрбанки, провода и переходники

Всех приветствую! С развитием линейки GaN, Baseus подразделила свою линейку на версии Pro и Lite. Фактически Pro версия является аналогом прошлой модели в целом, но с некоторыми доработками. Lite - новая облегченная версия, которая избавилась некоторых удобных фишек. Об этих фишках и подробном тесте устройства, расскажу в посте.

Заявленные характеристики:

  • Входные параметры: 100-240В ~ 50/60 Гц 1.5A;
  • Протоколы быстрой зарядки, включая QC, PD: да;
  • Количество портов: 2 (1 порт — Type-C и 1 порт — Type-A);
  • Выходная мощность: 65W;
  • Габаритные размеры: 99х35х30 мм;
  • Выходные характеристики портов:
  1. Type-C1: 5В/3A, 9В/3A, 12В/3A, 15В/3A, 20В/3.25A;
  2. USB: 5В/3A, 9В/3A, 12В/3A, 20В/2.25A.

Комплектация

Baseus GaN 2 Lite приезжает в красочной картонной упаковке, с полиграфией крайне высокого качества. Изображение зарядного устройства, максимальная мощность разместилась на лицевой стороне. Основные характеристики пропечатаны на тыльной стороне. Для проверки на подлинность устройства, имеется специальная область с кодом, который можно проверить на официальном сайте. В комплект поставки входит: зарядное устройство, конверт с руководством пользователя, гарантийным талоном и наклейками. В данной модификации (Lite) комплектный кабель Type-C - Type-C не входит, это привилегия более дорогой версии Pro.

Внешний вид

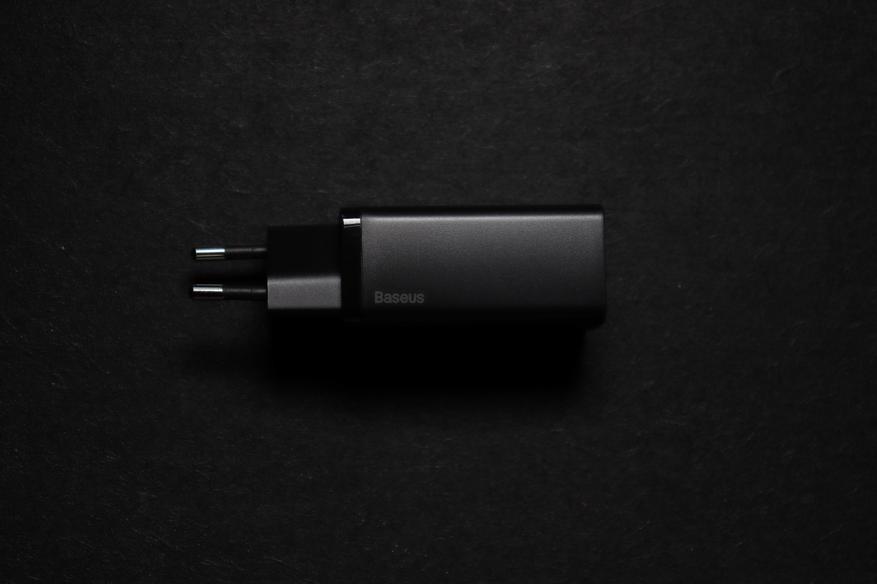

Зарядное устройство Baseus GaN 2 Lite имеет схожие черты со всеми зарядными серии GaN производителя. Корпус состоит из двух различных пластиковых элементов черного цвета: матовый (цепкий, приятный на ощупь, собирает царапины и отпечатки пальцев с трудом) и глянцевой окантовки, царапающейся обо все. Габаритные размеры крайне скромные (ширина - 64 мм (100мм учитывая вилку), высота - 35 мм, глубина - 30 мм) для такой выдаваемой мощности, старшая версия незначительно больше (ширина - 70 мм (107мм учитывая вилку), высота - 36 мм, глубина - 32 мм). Производитель решил удешевить Lite-версию и убрал светодиодный индикатор, который встречался во всех моделях серии GaN.

Основные характеристики представлены на нижней стороне.

Вилка европейского типа, имеет скошенные контакты для лучшего удержания в розетке. Еще одна отличительная черта - в версии lite вилка расположена диагонально.

Из разъемов подключения имеется Type-C и USB-A (встречал модификации с двумя разъемами Type-C).

По заявлению производителя, вес GaN 2 Lite составляет приблизительно 110 грамм. Весы Xiaomi ATuMan Duka ES1 показали 120.4 (130.9 весит GaN 2 Pro).

Проверка на практике

При помощи тестеров от компании FNIRSI C1 и FNB48 проведен тест поддерживаемых протоколов быстрых зарядок. Все порты поддерживаю протоколы Apple 5В/2.4A; BC 5В/1.5A; Samsung AFC 9 и 12В; Huawei FCP 5, 9 и 12В; Huawei SCP 25 Вт; QC2.0/3.0 (USB - до 12В, Type-C - до 20В), Pump Express (USB - 2.0, Type-C - 1.1), также порт USB-C поддерживает Power Delivery до 65 Вт.

Далее проведены тесты на все заявленные режимы работы производителем, а также на максимальную нагрузку до срабатывания защиты по току/мощности каждого порта.

  • USB-A:

         1) Режим 5В/3A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 5.1879В/3.0272A (15.71 Вт), амплитуда пульсаций - 98.4 мВ, потребление составляет 18.9 Ватт.

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 5.1386В/3.3246A (17.08 Вт), амплитуда пульсаций увеличилась до 73.6 мВ, потребление составляет 20.2 Ватт.

         2) Режим 9В/3A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 9.2033В/3.0200A (27.79 Вт), амплитуда пульсаций - 83.2 мВ, потребление составляет 31.5 Ватт.

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 9.2185В/3.3155A (30.56 Вт), амплитуда пульсаций увеличилась до 86.4 мВ, потребление составляет 34.6 Ватт.

         3) Режим 12В/3A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 12.220В/3.0162A (59.2 Вт), амплитуда пульсаций - 59.2 мВ, потребление составляет 41.0 Ватт.

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 12.236В/3.3107A (40.51 Вт), амплитуда пульсаций увеличилась до 72.8 мВ, потребление составляет 44.9 Ватт.

         4) Режим 20В/2.25A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 20.174В/2.2656A (45.71 Вт), амплитуда пульсаций - 82.4 мВ, потребление составляет 50.2 Ватт

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 20.227В/3.2619A (65.98 Вт), амплитуда пульсаций снизилась до 61.6 мВ, потребление составляет 71.8 Ватт.

  • USB-С:

         1) Режим 5В/3A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 5.1599В/3.0272A (15.62 Вт), амплитуда пульсаций - 80.0 мВ, потребление составляет 19.0 Ватт.

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 5.1339В/3.1289A (16.06 Вт), амплитуда пульсаций увеличилась до 83.2 мВ, потребление составляет 19.6 Ватт.

         2) Режим 9В/3A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 9.1638В/3.0164A (27.64 Вт), амплитуда пульсаций - 118.4 мВ, потребление составляет 32.3 Ватт.

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 9.1670В/3.1154A (28.56 Вт), амплитуда пульсаций увеличилась до 122.4 мВ, потребление составляет 33.3 Ватт.

         3) Режим 12В/3A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 12.174В/3.0118A (36.67 Вт), амплитуда пульсаций - 126.4 мВ, потребление составляет 41.1 Ватт.

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 12.178В/3.1122A (37.9 Вт), амплитуда пульсаций увеличилась до 125.6 мВ, потребление составляет 42.8 Ватт.

         4) Режим 15В/3A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 15.163В/3.0098A (45.64 Вт), амплитуда пульсаций - 111.2 мВ, потребление составляет 51.1 Ватт.

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 15.167В/3.1097A (47.16 Вт), амплитуда пульсаций увеличилась до 121.6 мВ, потребление составляет 52.7 Ватт.

         5) Режим 20В/3.25A:

В заявленном производителем данном режиме работы, значения величин получились следующие: 20.155В/3.2562A (65.63 Вт), амплитуда пульсаций - 61.6 мВ, потребление составляет 71.8 Ватт.

До срабатывания защиты (принудительного отключения зарядного устройства) значения составили: 20.167В/3.6559A (73.73 Вт), амплитуда пульсаций увеличилась до 69.6 мВ, потребление составляет 80.5 Ватт.

Прекрасно видно, что производитель принудительно ограничил выдаваемую мощность во всех случаях. Разочаровали также пульсации, в некоторых режимах практически достигающие 2% (в Pro версии они были меньше 1%). Значение напряжений во всех случаях является отличным, с небольшим запасом (который компенсируется из-за сопротивления используемого кабеля).

Нагрев

Тестирование на нагрев зарядного устройства проводилось в помещении с температурой 27.0°C и влажностью 64.6%.

Зарядное устройство было подключено к нагрузочному модулю с выставленным максимальным заявленным режимом работы (20В/3.25A, 65 Ватт) длительностью 30 минут. С помощью тепловизора UNI-T UTI120 Mobile были получены точки с максимальным нагревом корпуса зарядного устройства.

Наиболее горячей стороной оказалась верхняя, температура доходила до 60.2°C. В целом зарядное устройство было сильно теплым.

Результаты с ранее тестируемыми зарядными устройствами, с использованием GaN транзисторов можно ознакомиться в данном посте моего личного блога

Выводы

Крайне спорное зарядное устройство: всем заявленным характеристикам соответствует, но во всех случаях хуже модели Pro, которая незначительно дороже. Модель Lite особо без запаса мощности (ограничение по току/мощности срабатывает значительно раньше, чем у GaN 2 Pro), пульсации во всех режимах достаточно высокие, температура оказалась даже выше своей старшей модификации. Стоит ли покупать именно данную модификацию, а не Pro? Скорее нет, чем да. При незначительной переплате у Вас будет дополнительный порт Type-C, добротный кабель на 100 Вт, индикатор подключения в сеть, лучше показатели во всех режимах работы.

Приобрести зарядное устройство Baseus 65W GaN 2 Lite можно в официальном магазине Baseus.

Также советую ознакомиться с подборкой зарядкой, использующие GaN транзисторы, которые я могу рекомендовать

Спасибо за внимание!
