Обзор корпуса Hiper MG101 Tank

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Корпуса, БП, ИБП, корпусное охлаждение, сетевые фильтры | Hiper

  Hiper MG101 Tank белый Mid-Tower игровой корпус с необычной передней панелью, боковой стенкой из закаленного стекла, отсутствующими вентиляторами и пылевыми фильтрами. Можно сказать заготовка для геймеров энтузиастов. Познакомимся с корпусом поближе.

Технические характеристики

Модель MG101 TANK
Материал корпуса сталь SPCC 0.5мм
Тип корпуса Mid Tower
Совместимость с материнскими платами: ATX/mATX/Mini-ITX
Форм-фактор совместимые блоки питания ATX
Левая панель Закаленное стекло 4мм
Механизм открывания снятие левой панели, крепление на винтах
Максимальный размер материнских плат ATX, мм 305 х 244
Максимальная длина для карт расширения (PCB), мм 305
Максимальная высота кулера CPU, мм 165
Максимальная длина СЖО, мм 240 (на  самом деле можно 360)
Слоты Расширительные: 7
Установка HDD 3.5", шт 2
Установка HDD 2.5", шт 1
Размещение вентиляторов сзади 1x120мм (опц)
Размещение вентиляторов спереди 3x120мм (опц)
Размещение вентиляторов сверху 2x120мм (опц)
Предустановленные вентиляторы нет
Кнопки Power, Reset, LED
Разъёмы USB 2хUSB 2.0 + 1хUSB3.0
Разъёмы аудио MIC+SPK
Размещение блока питания снизу
Противопыльные фильтры снизу (в комплекте нет)
Размеры В х Ш х Г, мм 380 х 190 х 447мм
Вес 3.8 кг
Цвет белый

Упаковка и комплектация

  Упаковка из гофрокартона коричневого цвета. Абсолютно стандартная для большинства производителей. В левом углу название модели корпуса. Посередине название бренда. Слева наклейка с информацией о корпусе, производителе и импортере. Изображения самого корпуса отсутствуют.

Противоположная сторона точно такая же.

Боковая сторона содержит подробные характеристики корпуса. Противоположная сторона точно такая же. Прорези для переноски присутствуют

Вес брутто 4.8 килограмм.

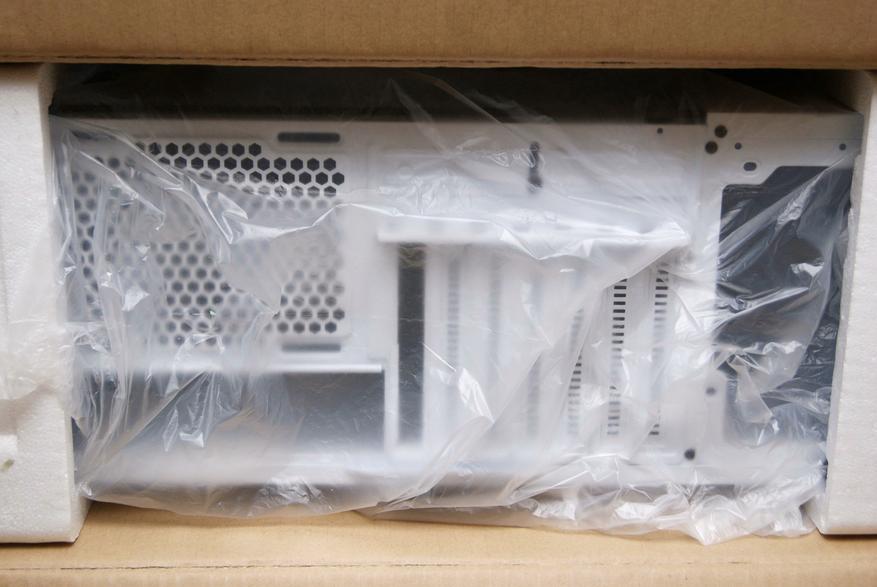

Упаковка стандартная - пакет и пенопластовые вставки.

Из дополнительных аксессуаров присутствует зип-лок пакет с микро-инструкцией и набором винтиков и стоек.

Избавимся от упаковочных материалов и перейдем к более подробному изучению корпуса.

Внешний вид и функционал

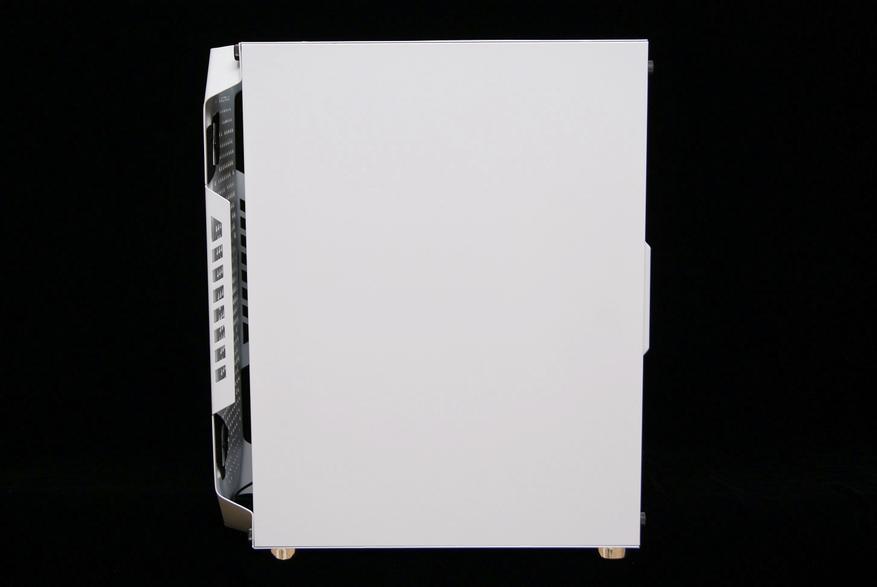

Правая сторона корпуса ровная, никаких выштамповок нет (кроме ручки).

Фронтальная панель представляет собой металлическую пластину с ячейками разных размеров. Панель прикручена четырьмя винтами с накатной головкой.По диагонали натянута матерчатая резинка с названием бренда.

Левая панель из закаленного стекла. На стекло наклеена защитная пленка, которую имеет смысл сохранить до конца сборки.

Стекло прикручено точно такими же винтами что и фронтальная панель.

Верх корпуса. Большую часть поверхности занимает магнитный фильтр.

Снимем фильтр.

Вентиляционные отверстия выполнены в виде сот. Соты довольно крупные.Крепежные отверстия подразумевают установку двух 120 мм вентиляторов. Форма отверстий позволяет смещать вентиляторы примерно по одному сантиметру в одну из сторон.

Панель с разъемами и кнопками. Большая кнопка включения, правее кнопка RESET и LED (!?), далее светодиоды питания и активности накопителя,  два джека на микрофон и наушники, следом идут два разъема USB 2.0 и обособлено разъем USB 3.0.

Низ корпуса.

Ножки пластиковые, хромированные.

С противоскользящими вставками.

Противопылевой фильтр для блока питания отсутствует. Хотя место для него предусмотрено. Странное решение производителя.

Выштампованы ножки для блока питания.

Самая популярная надпись в мире.

Части корпуса соединены небольшими черными заклепками.

Задняя сторона корпуса.

Предусмотрена установка плат расширения количеством до семи штук. Заглушки выламываемые, причем первую уже выломали изначально.Прижимная пластина имеет возможность сдвига по горизонтали. Это плюс - нет необходимости ее полностью откручивать, достаточно просто расслабить винт.

Место для установки вентилятора на выдув. Отверстия предназначены для установки 120 м вентилятора. Сама форма отверстий позволяет смещать его по вертикали в пределах двух сантиметров. Это может быть удобно при установке вентиляторов на крышу.

Края вокруг отверстия для заглушки материнской платы дополнительно завальцованы для придания жесткости.

Винты которыми прикручена правая боковая крышка тоже с накатной головкой, правда пластиковой.

Снимем стекло.Винты откручиваются легко, без особых усилий.

Стекло прикручено через резиновые демферы. Это хорошо, меньше шансов отколоть угол при монтаже.

Откручиваем все винты.

Снимаем стекло. Видно что оно слегка тонировано.

Демпферы надеты на стойки.

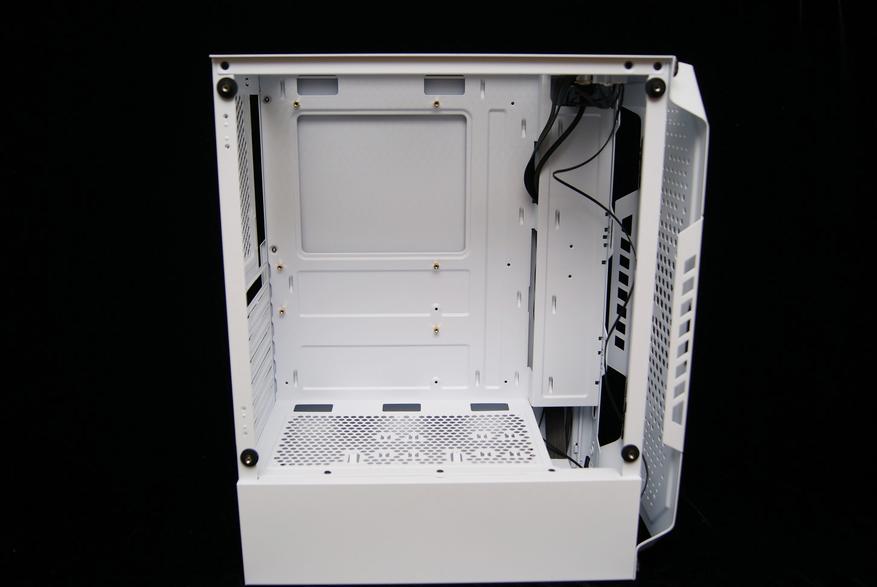

Теперь можно подробнее рассмотреть подробнее корпус внутри.

Окно под процессорным сокетом большого размера - проблем с креплением кулеров не возникнет.

Вид на заднюю стенку изнутри.

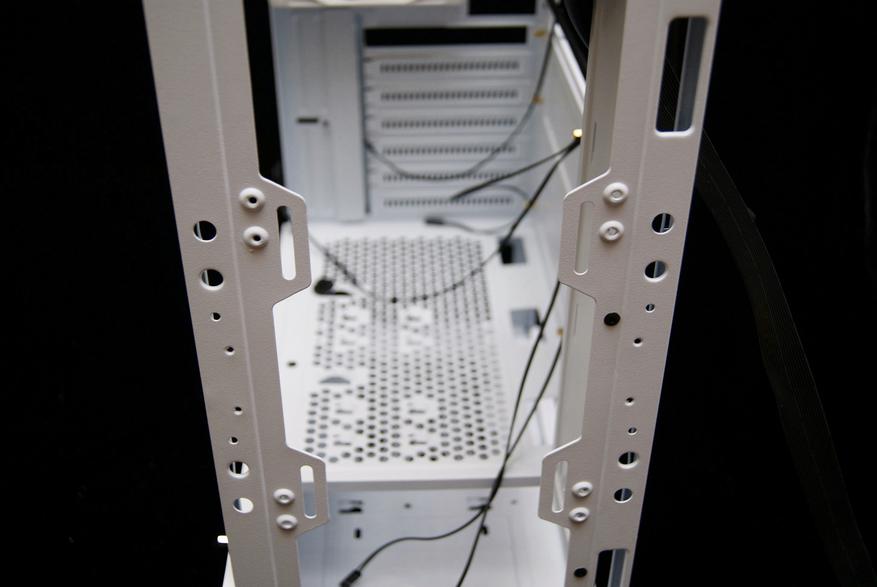

Передняя сторона.Для укладки проводов реализована отдельная ниша.  Также можно увидеть крепежные элементы для трех 120мм вентиляторов. Опять же с важностью смещения по вертикали.

Непонятно предназначение этих двух отверстий на кожухе.

Кнопки прижаты винтами. Не термоклей уже хорошо (да бывает клеят даже именитые производители). Светодиоды же вклеены.

Коннекторы.

HDAUDIO и USB

USB 3.0

Коннекторы светодиодов и кнопок. Все конечно же подписано.

Теперь снимем правую боковую крышку.

Производитель постарался придать крышке достаточную жесткость. Можно сказать что это ему удалось, металл крышки в руках не "гуляет".

Толщина металла 0.7 мм (с учетом краски).

Вес корпуса без боковых крышек 2140 грамм

С металлической крышкой (положена сверху на корпус) 2750 грамм.

С обеими крышками 3829 грамма. То есть общий вес корпуса меньше четырех килограмм.

Правая сторона без крышки. Видны ребра жесткости. Петель для стяжек не очень много (13), но большинству пользователей будет достаточно.

Поближе.

Края окна завальцованы.

Как и края отверстий для вывода кабелей.

Обратим внимание на кожух.Место для установки блока питания. Демпферов не предусмотрено.

Корзина для накопителей.

Для извлечения корзины нужно сначала открутить пару винтов на дне корпуса. Откручивал аккуратно, но все равно краска под винтами оказалась содранной. Скорее всего содрали на заводе при прикручивании корзины.

После чего нужно потянуть корзину на себя.

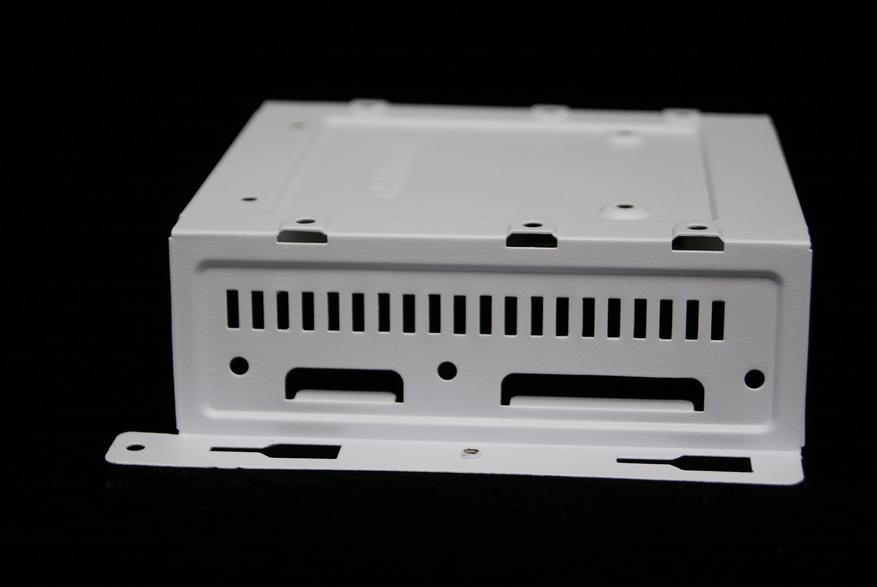

Корзина представляет собой скобу с ребрами жесткости, завальцованными краями, монтажными и вентиляциооными отверстиями.

Предусмотрена установка двух накопителей 3.5 дюйма или одного 3.5 и одного 2.5.

Такой вариант.

Или такой.

Корзина изготовлена из металла такой же толщины что и остальные детали корпуса.

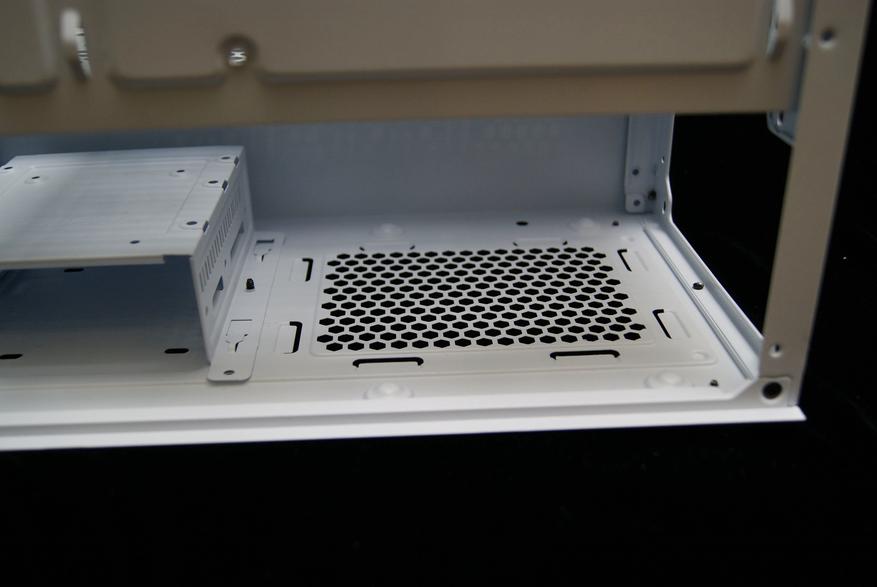

Теперь рассмотрим кожух.Верх кожуха перфорирован сотами.Три больших отверстия для вывода кабеля снизу к материнской плате (края завальцованы).

Присутствуют петли для установки корзин (которых нет), также в наличии две выступающие петли непонятного назначения.Также есть отверстия для установки (возможно) двух 140 мм вентиляторов.

Правда из-за выступающих петель установить их не получится. В общем много вопросов без ответов.

Вот что будет мешать вентиляторам.

Корпус вроде бы рассмотрели. Что не досмотрели рассмотрим в процессе сборки.

Сборка

Приступим к сборке.Посмотрим что положил производитель в комплекте с корпусом.Инструкция, винтики, стойки. Стяжек не завезли.

  Инструкция. На обложке TANK, но внутри описана какая-то другая модель. Правда учитывая информативность инструкции на это можно не обращать внимания.

Более детально и внимательно изучить инструкцию можно в электронном виде.

Что у нас есть из крепежа. А есть у нас минимальный набор. Совсем минимальный.

10 винтов для материнской платы и SSD, 4 винта для HDD, 5 винтов для плат расширения и 6 стоек.

Резьбовая часть у двух стоек чуть короче чем у остальных.

Шаг внешней и внутренней резьбы совпадает с остальными стойками и стойками использованными в корпусе. Можно пользоваться.

Прикрутим все стойки в корпус. Зачем? Просто так. Чтобы были и не потерялись. Делать это не обязательно.

Так как корпус обделен вентиляторами было принято решение приобрести бледный вентилятор от DEXP и поставить его сзади на выдув.

Прикрутим.

Наглядная демонстрация возможности смещения вентилятора.

Сразу протянем провод в верхнее отверстие.

Открутим переднюю панель.

Пришлось воспользоваться отверткой - краска присохла к винтам и пальцами их открутить не получилось.

Снятая панель.

С внутренней стороны.

Крепление ленты. Можно открутить пластины и снять резинку если она вам мешает. Ну или заменить на что-либо другое.

Толщина металла передней панели 1.5 мм. Неплохо.

Изучим крепежные отверстия. Насчет мест под три 120-ки я писал ранее. А вот что за восемь отверстий в средней части?

По расстояниям подходят для 140 мм вентилятора. Но тогда его можно будет прикрутить только один и посередине, так как вверху и внизу подобные отверстия отсутствуют. В общем снова вопросы без ответов.

Справа есть отверстия для вывода кабеля в нишу. Это хорошо - не нужно думать куда заводить провода от вентиляторов.

Немного оффтопа. Панель управления реализована отдельным блоком, который прикручен к корпусу несколькими винтами. Необычно.

Продолжаем. Отодвинем прижимную пластину и зафиксируем. Чтобы к этому уже не возвращаться когда начнем засовывать в корпус видеокарту.

Теперь поставим блок питания. БП DeepCool DN500 500W

Если не ставить корзину, то места для проводов достаточно.

Но мы ее поставим, так как иных мест для накопителей в этом корпусе не предусмотрено.Прикручиваем SSD винтами из комплекта корпуса.

Ставим на место и фиксируем винтами на дне.А вот теперь места для проводов почти не осталось.

Много проводов.

Заведем провода от панели управления в нишу.

Так, теперь нужно решить где монтировать СЖО.

Проверим сверху - не лезет, без вариантов.

Значит сверху разместим два 120 мм вентилятора на выдув. Вентиляторы AeroCool Frost 12 PWM RGB

СЖО будем монтировать не снимая водоблока с материнской платы. Потому что лень. СЖО Lian Li Galahad 240

Радиатор временно прикрутим парой винтов, чтобы не мешал.

Не забываем про заглушку от материнской платы.

Прикручиваем материнскую плату.

Теперь можно прикрутить вентиляторы СЖО. Заводим провода в нишу.

Кстати, если выкинуть корзину, то в корпус поместится трехсекционная СЖО.

Теперь можно вернуть переднюю панель на место.

Протягиваем питание к процессору.

Фиксируем стяжкой.

Подключаем питание материнской платы.

А также разъемы и кнопки. Провод LED убираем с глаз долой.

Подключаем питание видеокарты.

Питание помпы и верхних вентиляторов подключил через сплиттер.

Осталось навести порядок с проводами.

Ставим на место правую крышку. Крышка закрывается с трудом. Не представляю как ее закрывать если бы у блока питания были не плоские шлейфы, а круглые толстые провода в оплетке. Места между рамой и крышкой практически нет, а в нишу можно убрать далеко не все провода.

Прижимную пластину можно вернуть на место.

Теперь стекло.

Убираем пленку с внутренней стороны. Внешнюю убираем по мере прикручивания. Таким образом можно избежать заляпывания и последующего оттирания отпечатков.

Все, сборка закончена.

Оставшиеся винты.

Включим.

Продувается и светится. Что еще нужно для счастья.

Еще светящиеся фото.

Тесты

Протестируем.Смысла в тестах мало. Корпус отлично продувается и температуры будут зависеть от того как будет организовано охлаждение и сколько вентиляторов будет установлено.

Тестовый стенд.ПроцессорIntel Core i5 10400f

СЖО Lian Li Galahad 240

Материнская плата Biostar H410MH

Видеокарта MSI RX580

БП DeepCool DN500 500W

Конфиг в AIDA

Температуры в простое.

Тест стабильности системы AIDAПроцессор 53, видеокарта 47 градусов.Вентиляторы на СЖО управляются системой, обороты помпы на максимум, обороты вентиляторов видеокарты 78%

OCCT

GPU 62 градуса

Температура CPU не превысила 50 градусов.

Итоги

Неоднозначный корпус. В плюсы можно записать необычный внешний вид. Корпус хорошо продувается. Места для комплектующих хватает (еле-еле). Несмотря на тонкий металл корпус достаточно жесткий. Все края обработаны и завальцованы, везде где это возможно реализованы ребра жесткости.Также присутствует недокументированная возможность установки большой СЖО.

Минусы.Нет места между рамой и боковой крышкой. Провода еле помещаются.Нет даже одного комплектного вентилятора.Если отсутствие фронтального фильтра можно объяснить например дизайном, то отсутствие фильтра на блоке питания ни понять, ни простить нельзя. Кнопка LED, зацепы под отсутствующие салазки и крепежные отверстия непонятного назначения говорят о том что этот корпус собирался стать чем-то другим, но по каким-то причинам не стал.
