Обзор бюджетного блока питания Formula V Line AP-550MM

На рынке представлен широкий ассортимент бюджетных блоков питания от различных производителей. Среди них хочу выделить тайваньскую компанию Formula V, которая предлагает устройства мощностью от 400 до 750 Вт. Производитель заявляет, что в своих устройствах использует японские конденсаторы и вентиляторы на гидродинамических подшипниках. Данное заявление звучит весьма интересно, поэтому в данном обзоре рассмотрим блок питания Formula V Line AP-550MM.

Упаковка и комплектация

Блок питания AP-550MM от Formula V Line поставляется в картонной коробке с чёрным фоном и глянцевыми вставками желтого цвета, что позволяет сразу заметить упаковку среди других товаров. На лицевой стороне упаковки представлено наименование модели и графическое изображение блока питания, что позволяет потенциальным покупателям быстро идентифицировать продукт.

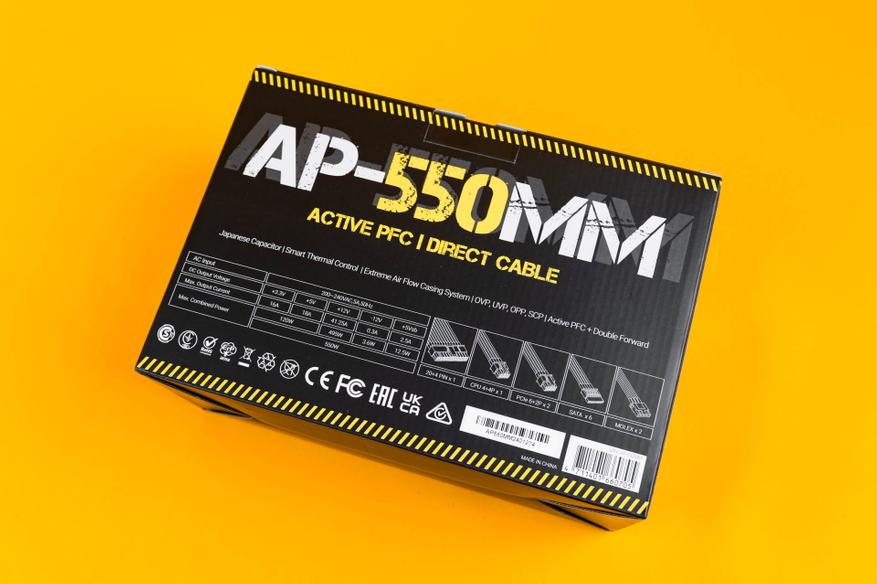

На обратной стороне коробки есть таблица с характеристиками, а также подробное описание кабелей питания.

В коробке блок питания AP-550MM защищен с помощью полиэтиленового воздушного демпфера, что обеспечивает дополнительную безопасность во время транспортировки.

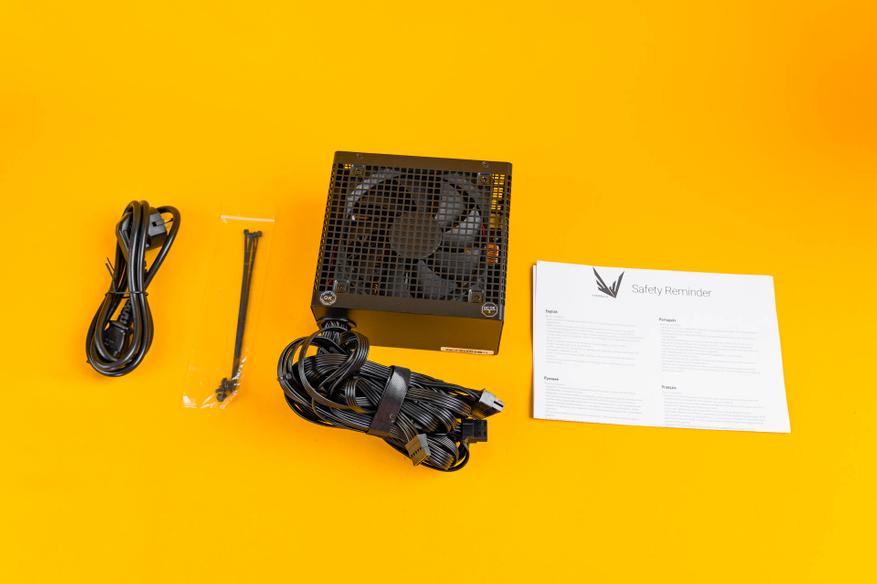

В комплект также входят винты для крепления, сетевой кабель и пять пластиковых стяжек, что упрощает организацию кабелей в корпусе компьютера.

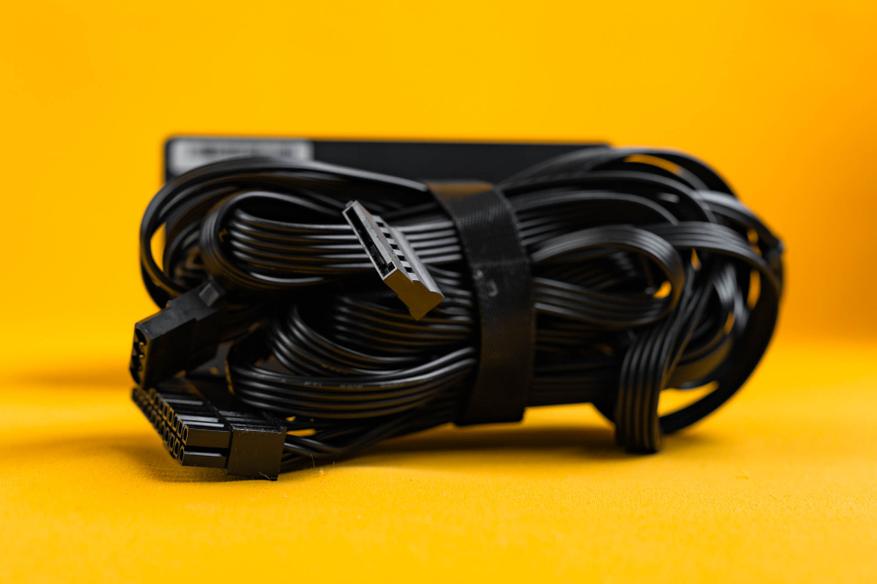

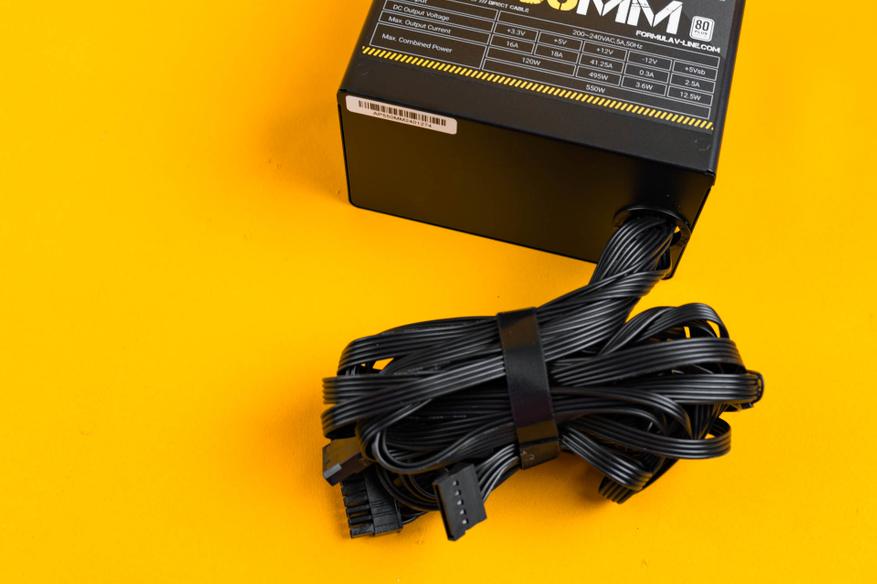

Все кабели питания собраны в одном месте с помощью стяжки на липучке.

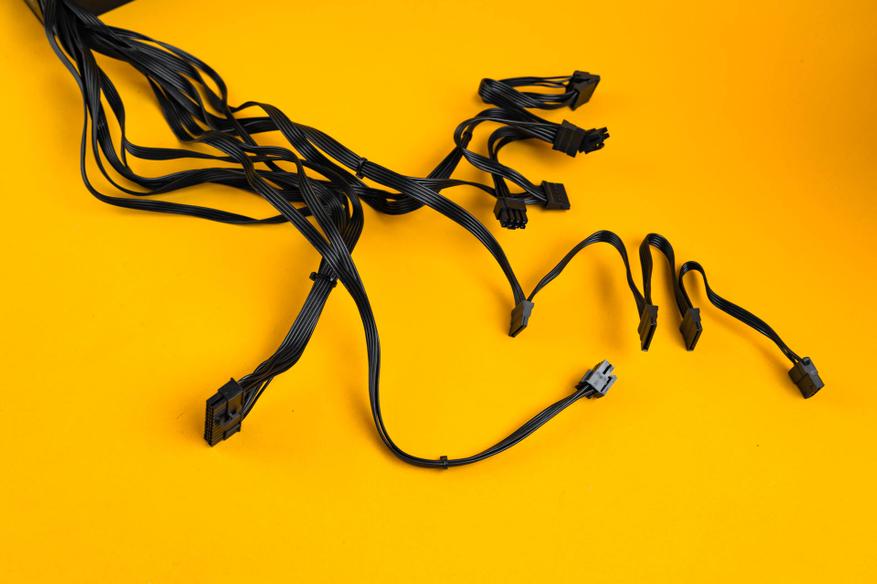

Кабели питания плоские и достаточно гибкие, с диаметром проводов 18AWG. Длина проводов в данном блоке питания не является максимальной, однако для сборки современных систем в корпусах среднего размера с функцией скрытой прокладки проводов каких-либо серьезных трудностей возникнуть не должно. В блоке питания AP-550MM провода не являются модульными, что часто встречается в бюджетных моделях. Следует также учитывать, что их количество невелико, а максимальная мощность блока питания говорит о том, что он не предназначен для сборки мощных систем. Это важный момент, который необходимо принять во внимание.

С положительной стороны следует отметить использование ленточных (плоских) проводов, которые не только способствуют упрощению сборки, но и обеспечивают более аккуратный вид корпусу. Это может быть важным фактором для тех, кто ценит порядок и эстетику своих систем.

Внешний вид

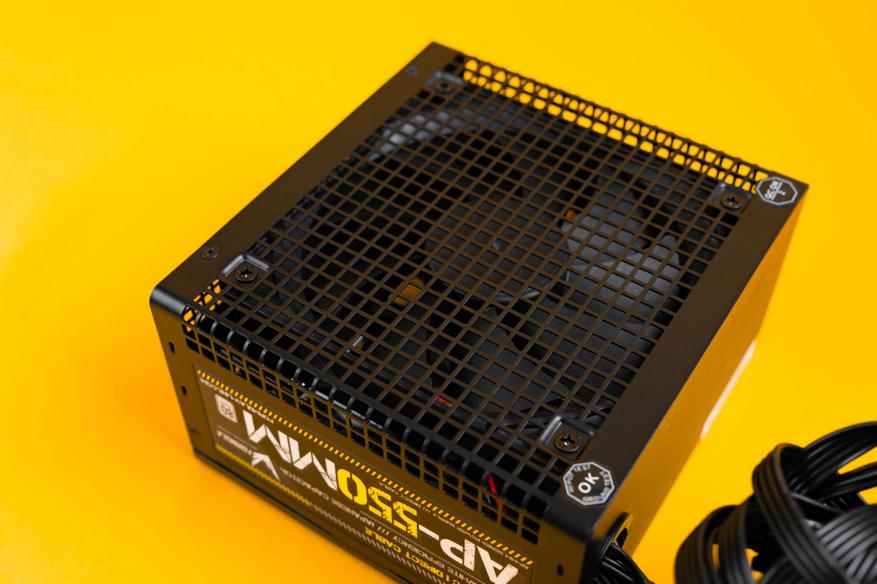

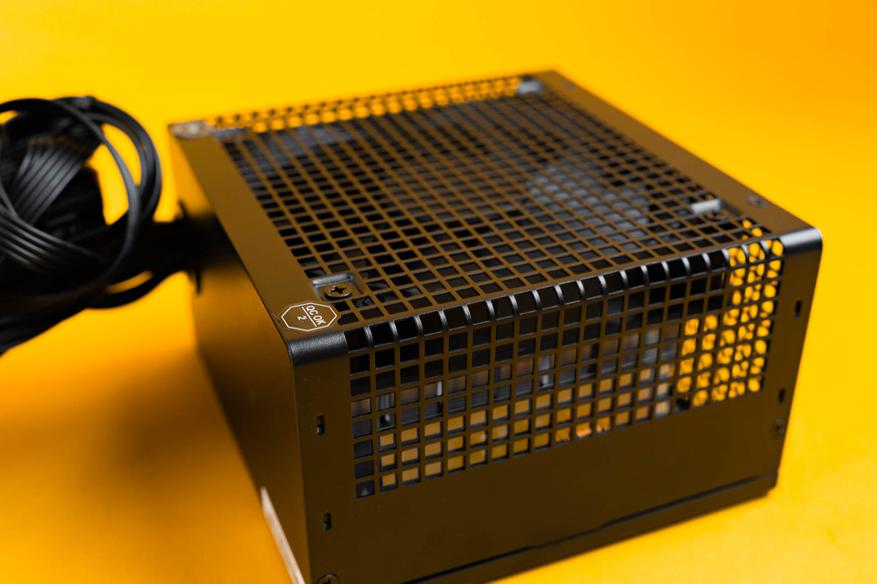

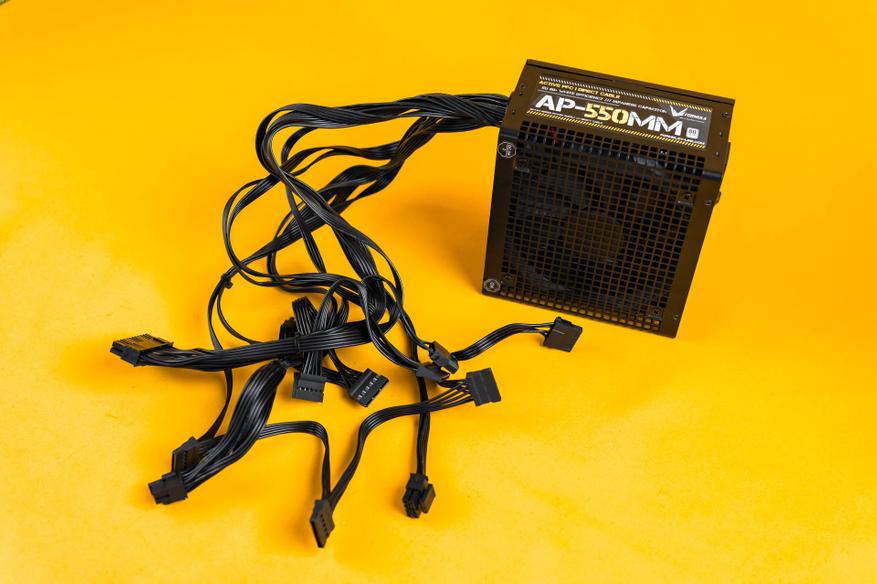

Габариты блока питания AP-550MM составляют 140 x 150 x 86 мм. Корпус изготовлен из стали, толщина металла составляет около 0,7 мм. Ключевой особенностью данной модели является дизайн, который создается с помощью перфорированной сетки. Она не только обрамляет нижнюю часть корпуса, но и плавно переходит на боковые поверхности.

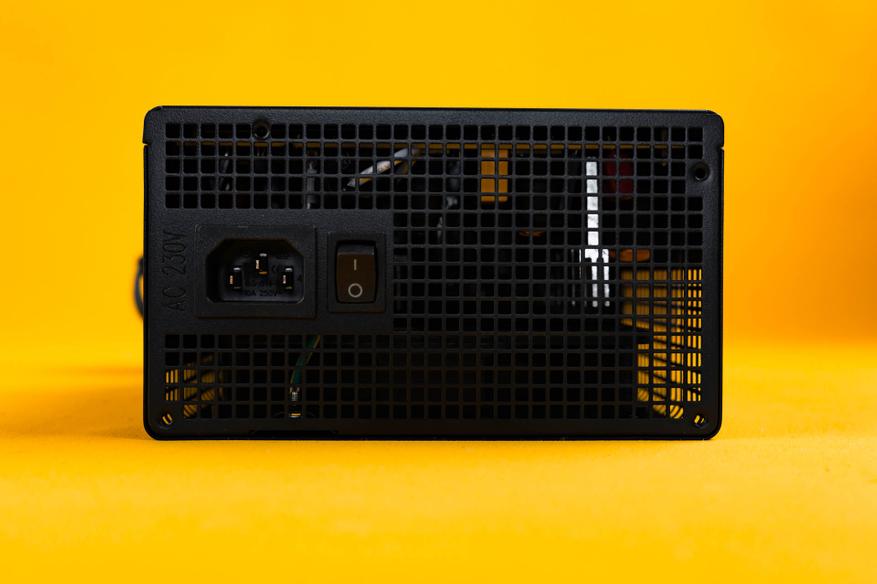

На тыльной стороне расположено множество квадратных перфораций, среди которых можно найти разъём для силового кабеля и тумблер включения. Рядом с разъемом находится гравировка — AC 230V.

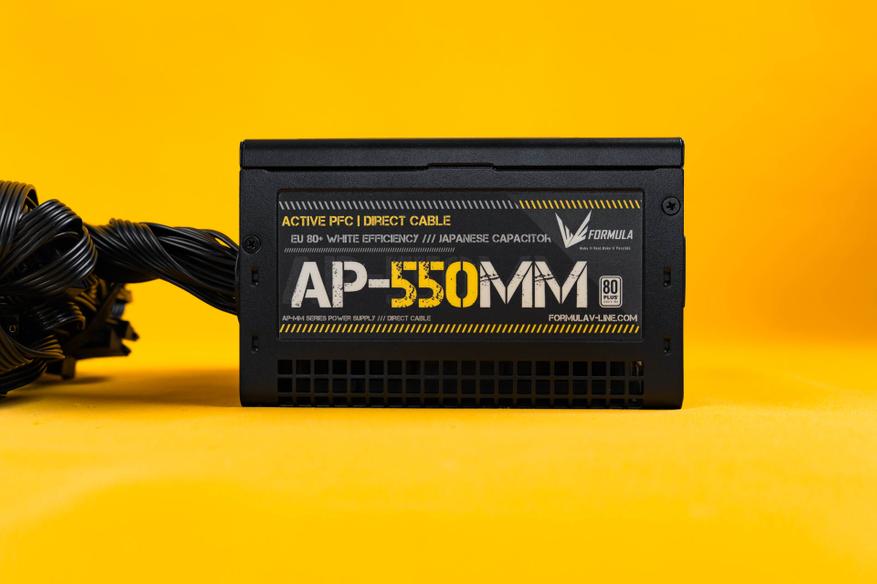

На основании корпуса блока питания красуется наклейка с названием модели, а также имеется таблица с характеристиками.

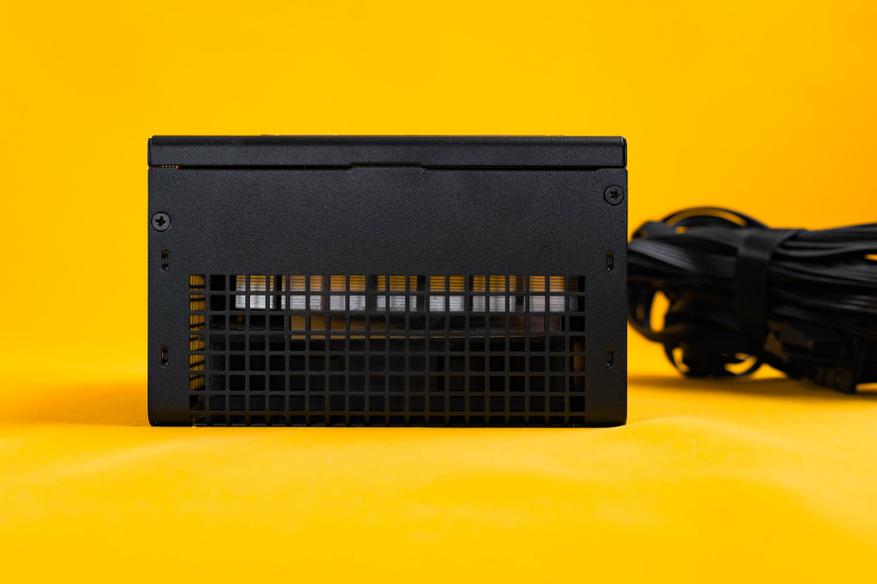

На передней панели корпуса блока питания красуется наклейка с серийным номером. Все кабели аккуратно выводятся через круглый вырез, обрамленный пластиковым кольцом.

Внутреннее устройство

В блоке питания AP-550MM используется OEM — платформа PREE PA0095.

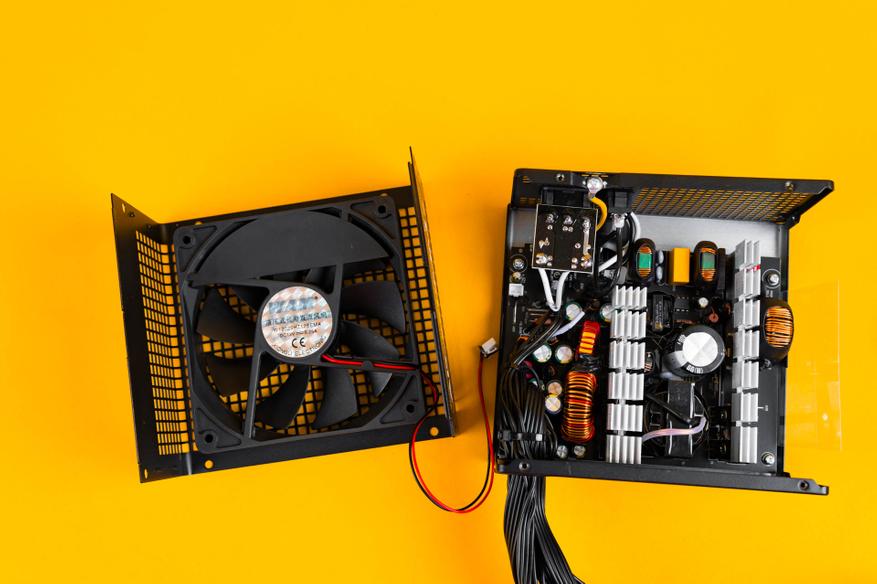

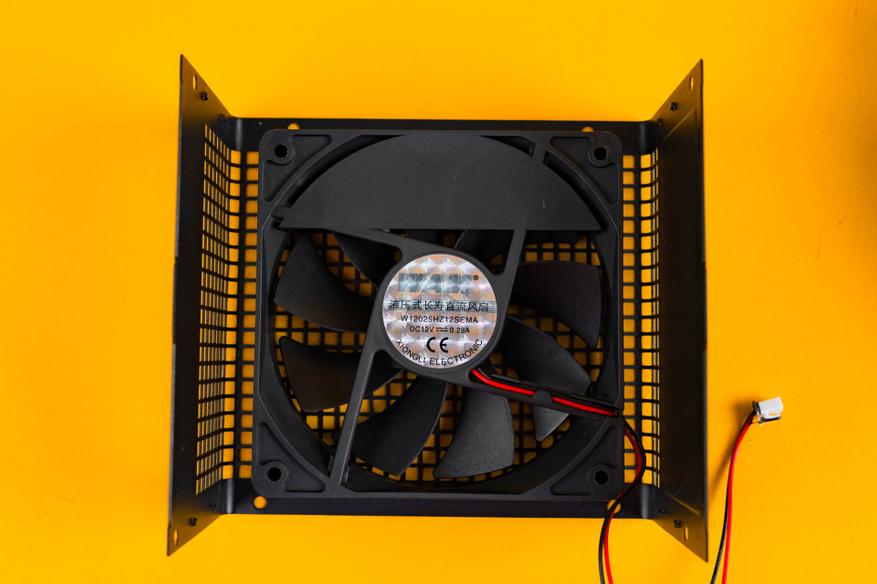

После того как мы разберём корпус блока питания на две части, мы сможем увидеть модель 120-миллиметрового вентилятора — W12025HZ12SEMA, произведённого компанией Xiongli Electronic. Данный вентилятор устанавливается в большинство линеек недорогих блоков питания, например линейка блоков питания PF от компании DeepCool.

При нагрузке блока питания до 250 Вт вы практически не услышите шум вентилятора W12025HZ12SEMA, так как уровень шума составляет 30-31 дБ ((шёпот, тиканье настенных часов), однако с повышением нагрузки на блок питания уровень шума возрастает до 41-42дБ (обычный разговор) и становится не столь комфортным.

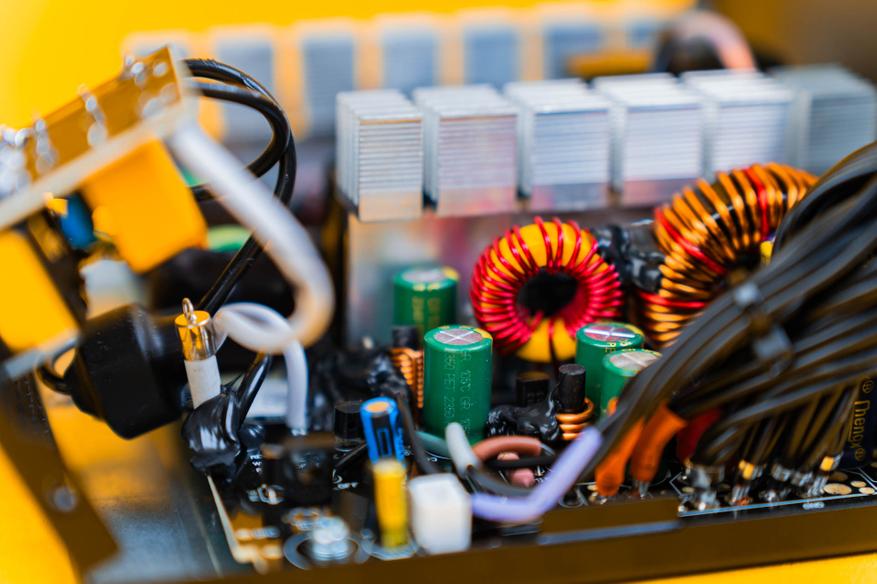

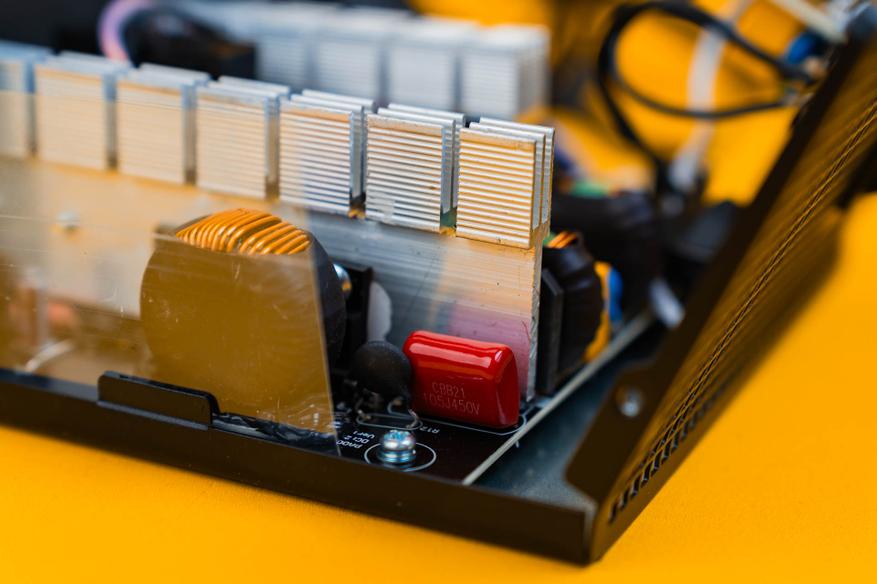

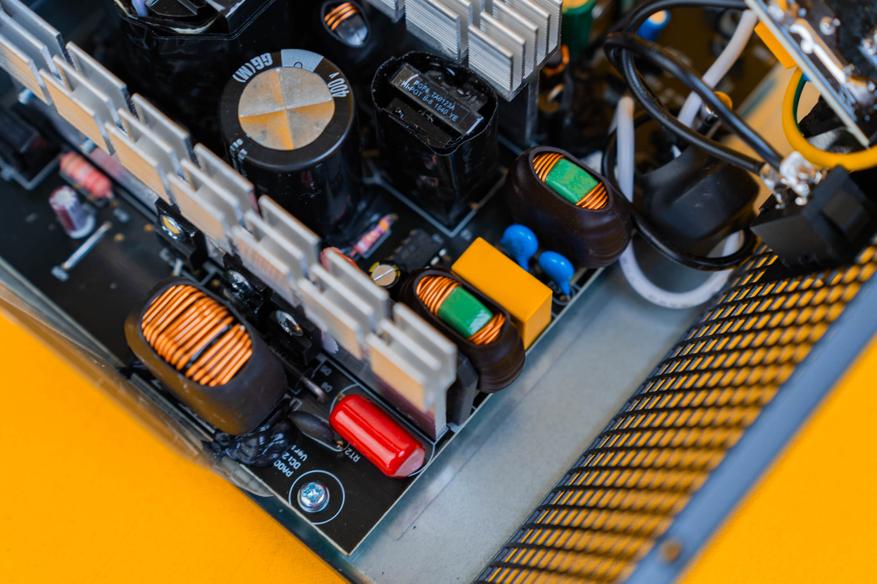

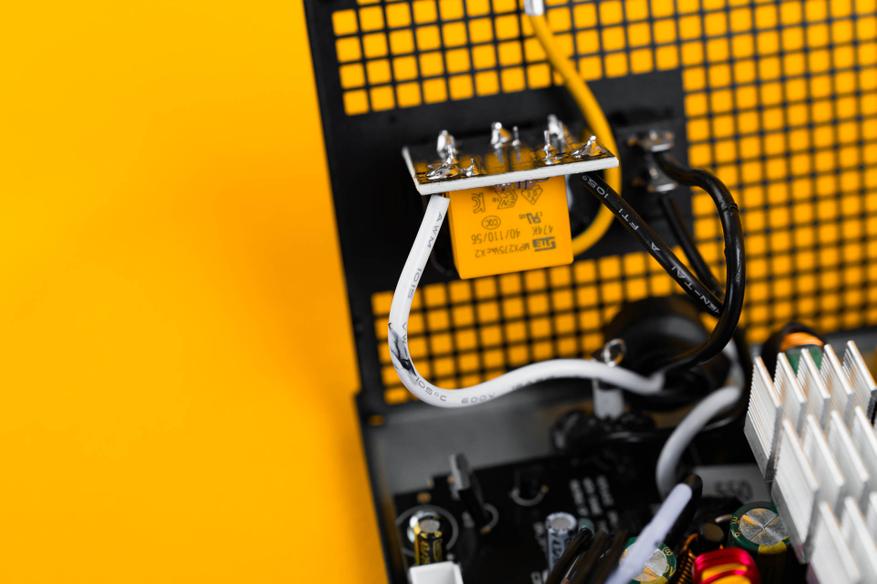

На входе установлен мощный фильтр помех. Он представляет собой дополнительную плату, закреплённую на входной вилке. На этой плате расположены два Y-конденсатора и один Х-конденсатор.

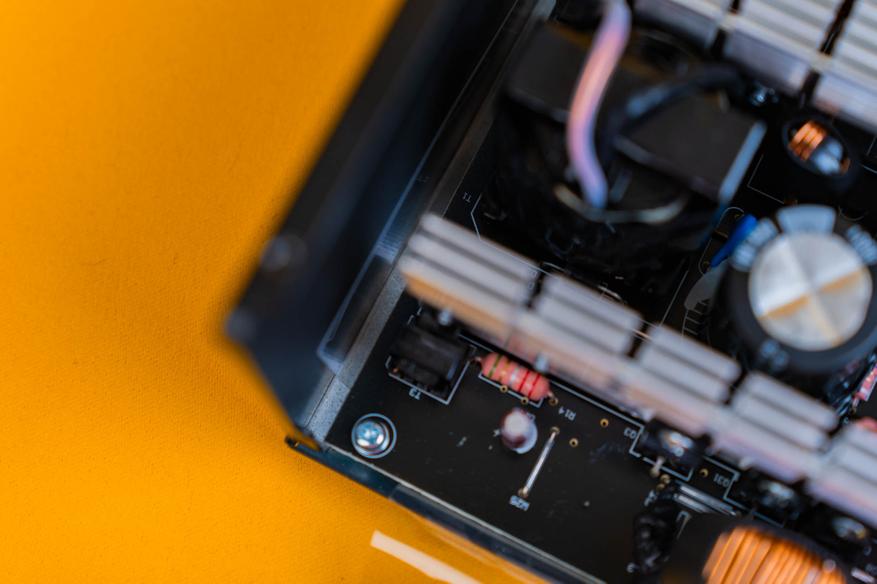

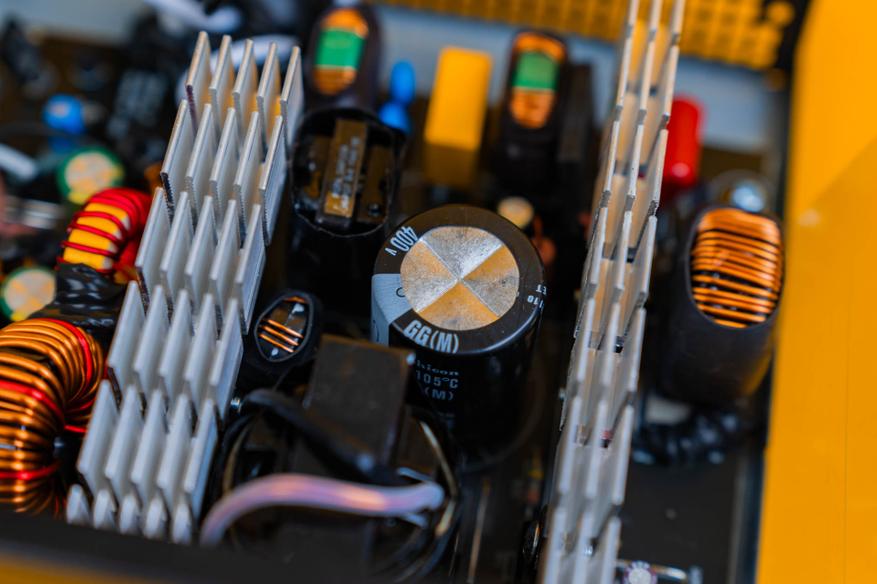

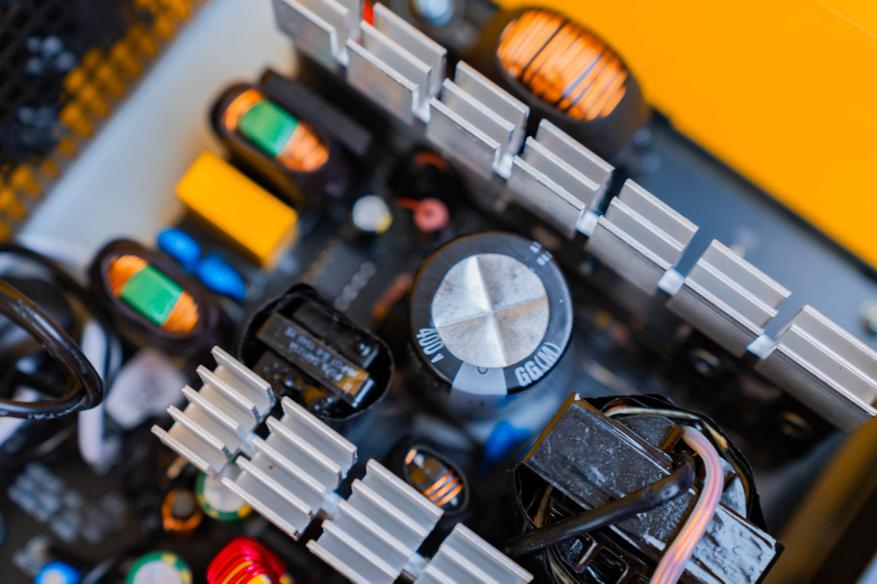

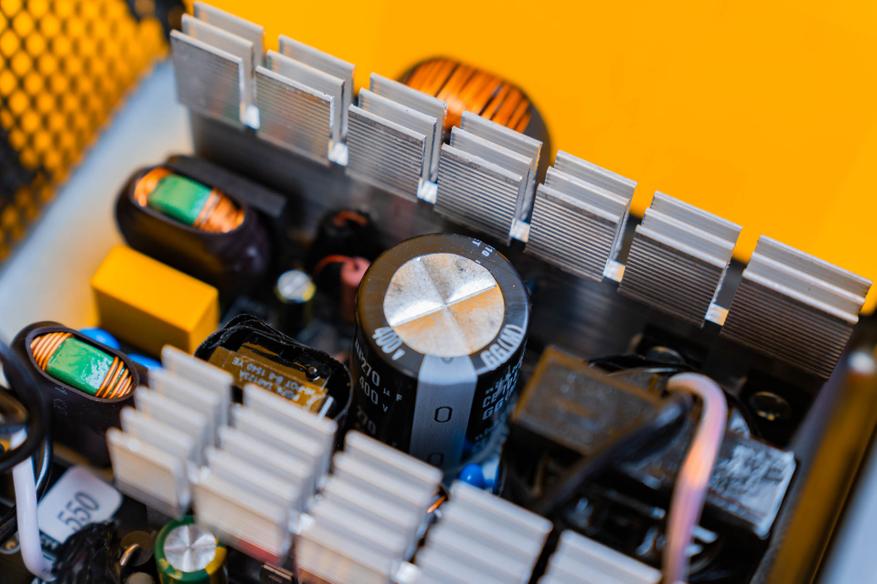

Высоковольтный конденсатор Nichicon на 400 В, из высокотемпературной серии 105°С, имеет ёмкость 270 мкФ.

В выходных фильтрах применяются электролитические конденсаторы ChengX.

Тестирование

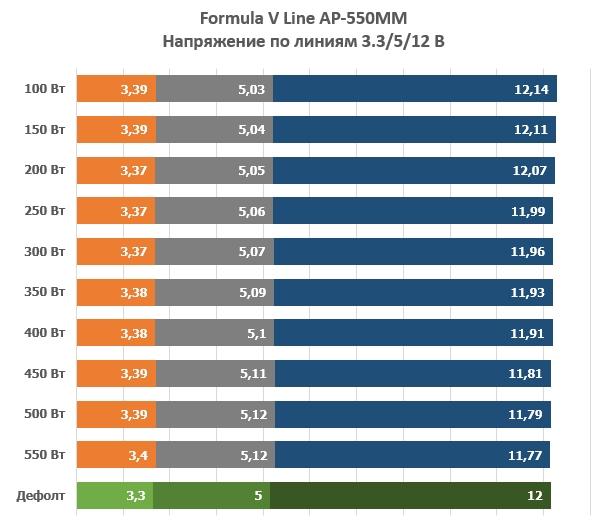

Тест блока питания Formula V Line AP-550MM проводился на тестовом стенде с шагом нагрузки на линию +12 В в 50 Вт. Линии +5 В и +3,3 В были под постоянной нагрузкой в 30 Вт.

Вывод

Блок питания Formula AP — неплохой выбор в сегменте бюджетных решений. Его основное преимущество заключается в доступной цене, что делает его привлекательным для пользователей, ищущих экономный вариант. При этом стоит отметить, что, как и заявляет Formula V Line, действительно тут используется японский высоковольтный конденсатор, что положительно сказывается на надежности устройства.

Также стоит отметить неплохой вентилятор, который работает достаточно тихо при средних нагрузках. Благодаря этому блок Formula AP отлично подходит для систем, где тишина является одним из ключевых факторов, а нагрузка системы небольшая, например, для мультимедийных или офисных решений.

По итогу, Formula V Line AP-550MM обеспечивает разумный баланс между ценой и производительностью, что делает его неплохим выбором для пользователей, которые ищут надежное решение без лишних затрат.
