Появился самодельный клон Apple II Plus на современных микросхемах

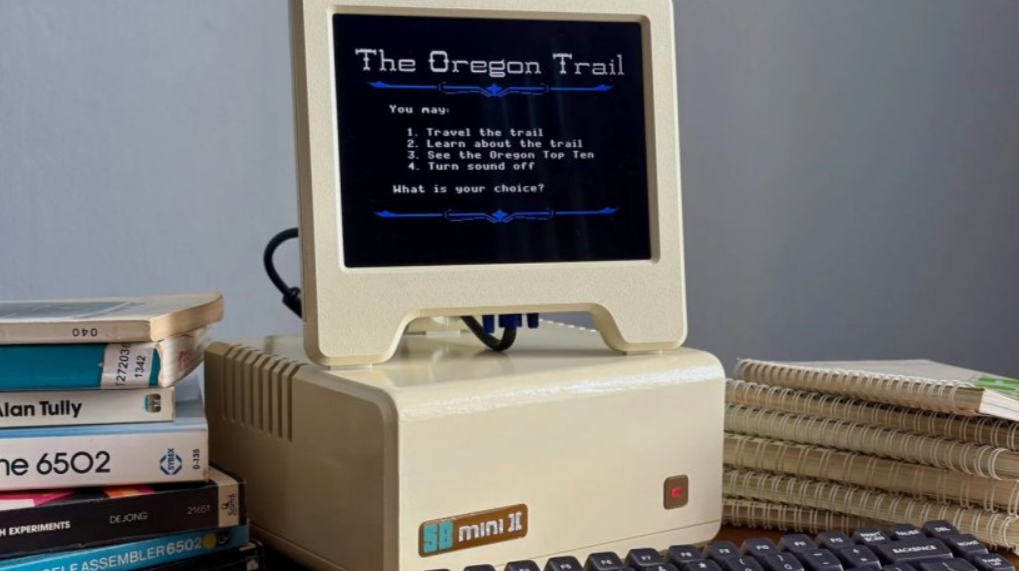

Саймон Боак разработал аппаратный проект SB Mini II, который полностью воспроизводит функциональность компьютера Apple II Plus, выпущенного компанией Apple в 1979 году. Клон построен на базе процессора 6502 и имеет 48 килобайт оперативной памяти, что соответствует техническим характеристикам оригинальной машины.

Боак создал проект, используя принципиальные схемы из официального руководства Apple и материалы из специализированной литературы. Большинство электронных компонентов, необходимых для сборки клона, по-прежнему можно купить в интернет-магазинах, включая сам процессор 6502.

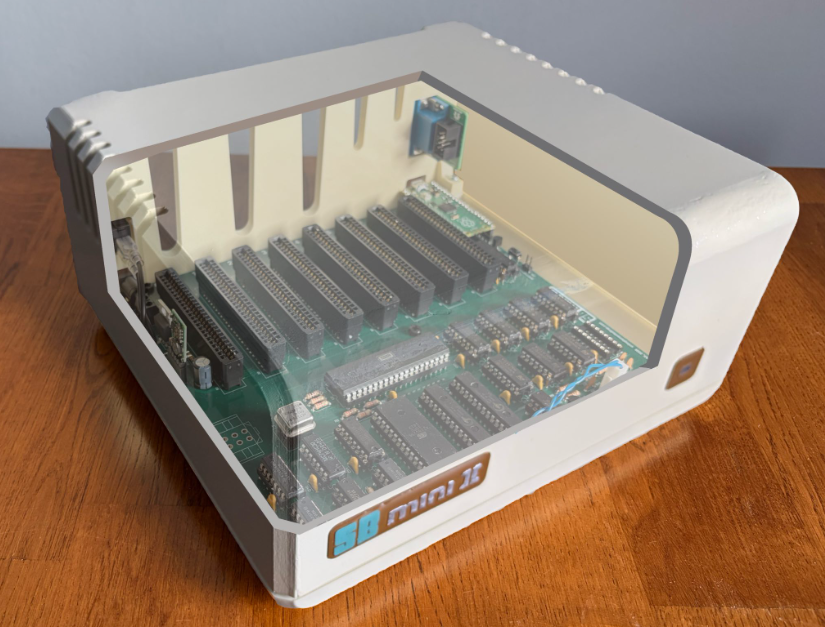

При разработке SB Mini II Боак внес несколько технических изменений в оригинальную конструкцию. Вместо динамической памяти DRAM, используемой в Apple II Plus, в новом проекте применяется статическая память SRAM. Этот тип памяти сохраняет данные без необходимости постоянного обновления, что упрощает систему управления и снижает сложность схемы. Для формирования требуемого объема в 48 килобайт Боак использовал два чипа SRAM по 32 килобайта каждый.

В области видеовывода разработчик удалил часть логики, отвечающей за генерацию видеосигнала, и установил видеокарту Apple II VGA для получения более четкого изображения на экране. Для ввода информации в систему используется микроконтроллер Raspberry Pi Pico, подключаемый к обычной USB-клавиатуре. Контроллер генерирует параллельные сигналы данных, идентичные сигналам оригинальной клавиатуры Apple II Plus, что позволило обойтись без установки дополнительного преобразователя уровня напряжения.

Боак также разработал совместимый ЖК-монитор Studio II специально для своего клона. Проект демонстрирует возможность современного воссоздания классических компьютеров с использованием как исторических, так и современных электронных компонентов.
