Обзор NAS Terramaster F4-424: личное облако для бэкапов на моей обувной полке

Сегодня о том как относительно недорого собрать домашнее облако для хранения любых файлов и не зависеть от облачных провайдеров. Яндекс и Google теперь не получат мои деньги, а дропбокс вообще забыт.

Нужен всего лишь старый советский… а нет, это из другого обзора. А сегодня расскажу о том как я купил и уже несколько месяцев использую дома NAS сервер для хранения фоток и важных файлов. Выбор пал на модель Terramaster F4-424, по причине того что получилось заказать его с хорошей скидкой, и при этом это хранилище обладает весьма неплохими характеристиками.

Характеристики TerraMaster F4-424 (Intel N95, 8 ГБ DDR5)

• Процессор: Intel Celeron N95 (4 ядра, 4 потока, до 3.4 ГГц), 6 МБ кеша, встроенная графика Intel UHD Graphics, поддержка аппаратного шифрования AES‑NI
• Оперативная память: 8 ГБ DDR5‑4800 (1 слот SO‑DIMM, расширяемая до 32 ГБ)
• Отсеки для накопителей:
• 4 x 3.5″/2.5″ SATA (до 22 ТБ на диск, поддержка hot-swap)
• 2 x M.2 2280 NVMe SSD (для кеширования или хранения)
• Файловые системы:
• Внутренние: Btrfs, EXT4
• Внешние: EXT3, EXT4, NTFS, FAT32, HFS+
• RAID-массивы: TRAID, Single, JBOD, RAID 0, RAID 1, RAID 5, RAID 6, RAID 10
• Сетевые интерфейсы: 2 x 2.5 Гбит/с Ethernet с поддержкой Link Aggregation (до 5 Гбит/с)
• USB-порты:
• 1 x USB 3.2 Gen 2 Type-A (10 Гбит/с)
• 1 x USB 3.2 Gen 2 Type-C (10 Гбит/с)
• Видео-выход: HDMI 2.1
• Охлаждение: вентилятор 80 x 80 x 25 мм с режимами Smart / Low / Mid / High
• Уровень шума: около 21 дБ(А) в режиме ожидания
• Питание и энергопотребление:
• Активная работа: около 33 Вт
• В режиме ожидания: около 13 Вт
• Блок питания: 12 В / 7.5 А (90 Вт)
• Размеры: 222 x 179 x 154 мм
• Вес: около 3.4 кг
• Операционная система: TOS 5.1 с обновлением до TOS 6
• Программные возможности: Docker, VirtualBox, резервное копирование, облачная синхронизация, iSCSI, WebDAV, LDAP/AD, моментальные снимки
• Мультимедиа: аппаратное 4K-декодирование, uPnP/DLNA, встроенный медиасервер
• Производительность: до 140 % быстрее, чем предыдущее поколение (F4-423), ускорение отклика приложений, базы данных, PHP и фотообработки
• Сертификации: CE, FCC, CCC, KC, соответствие RoHS и WEEE

Упаковка и комплектация

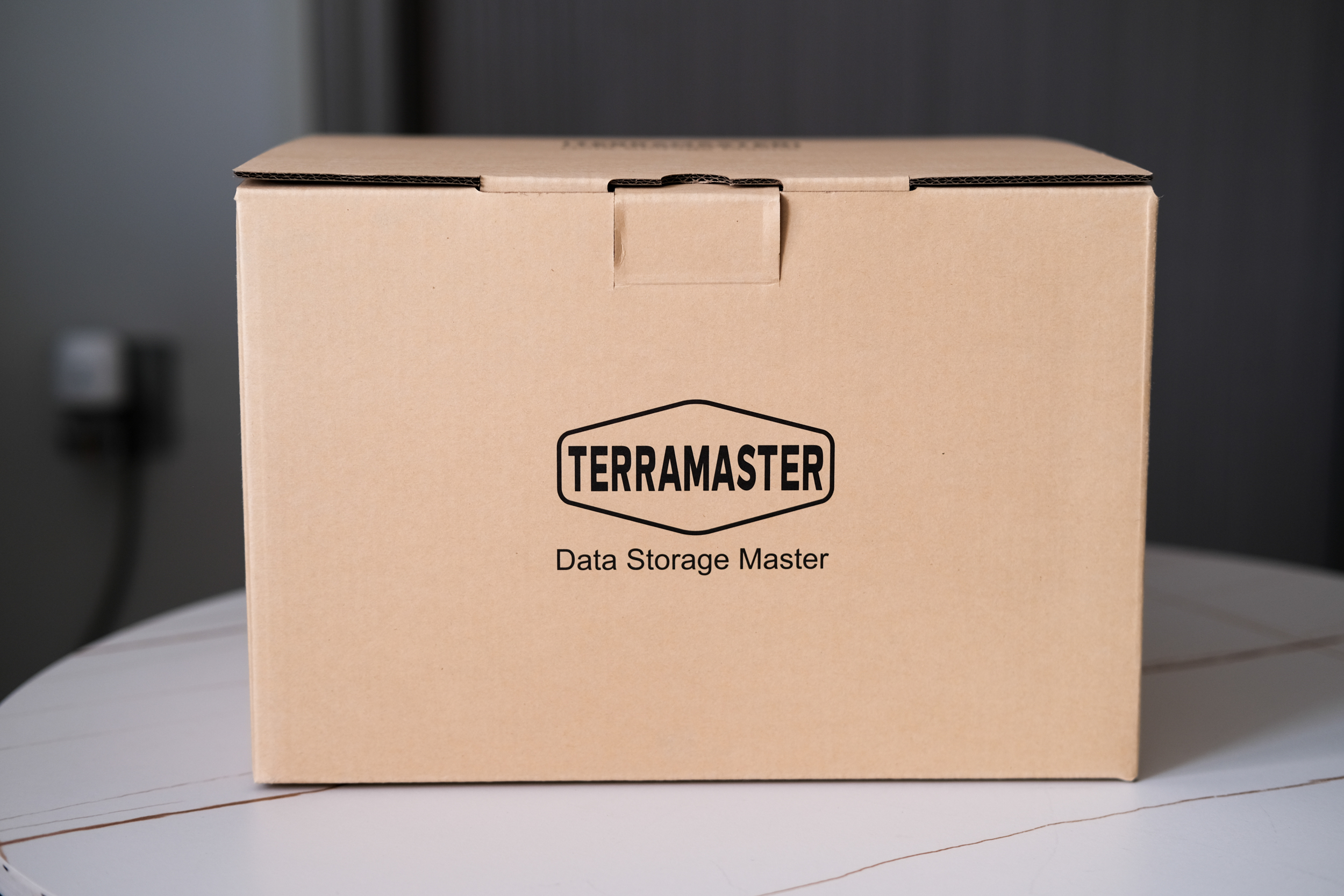

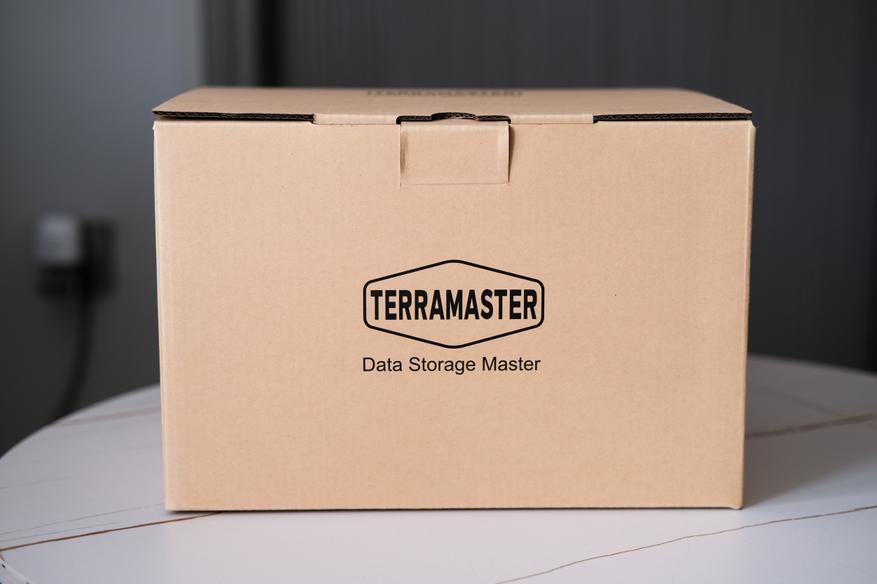

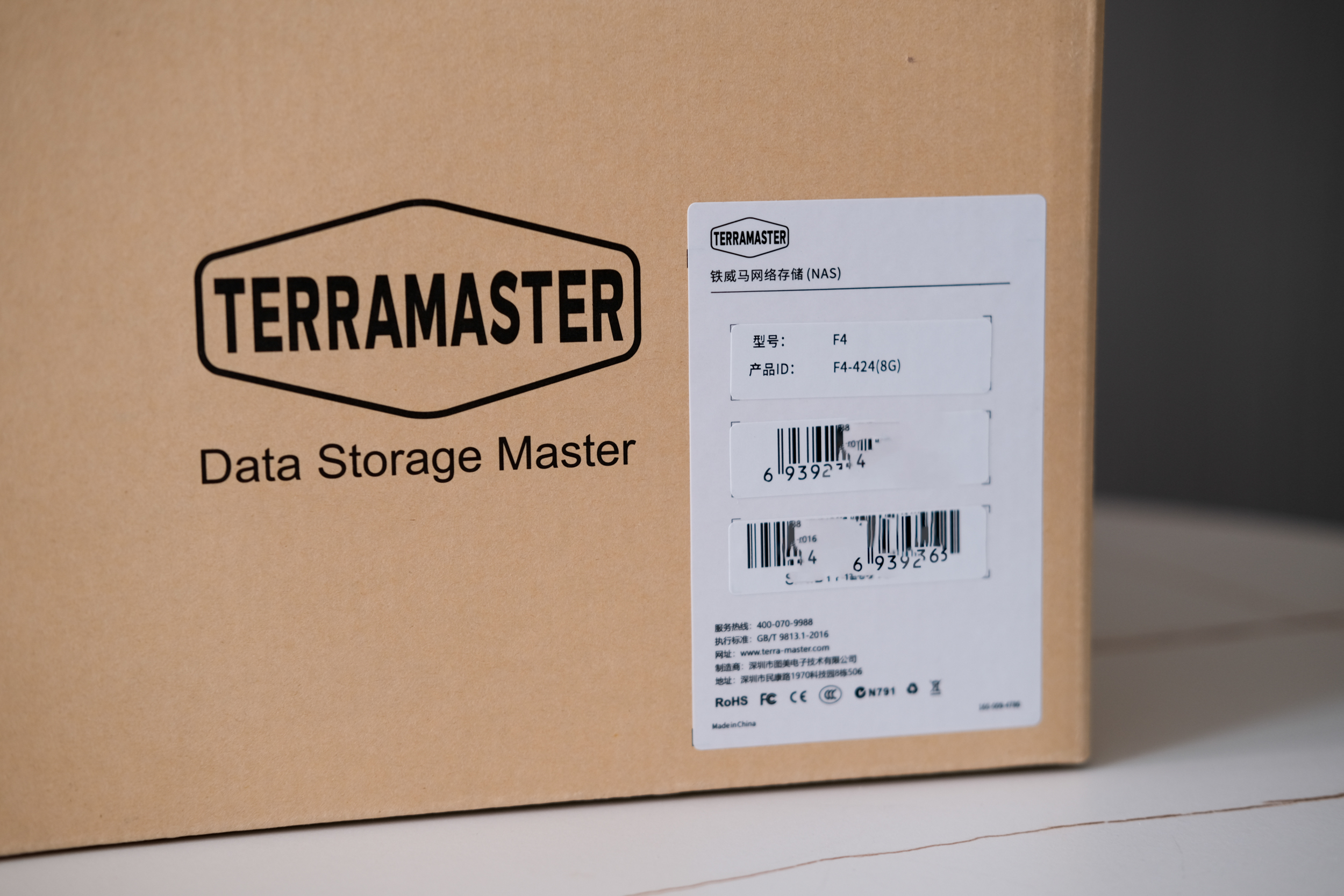

NAS Terramaster F4-424 поставляется в относительно небольшой, но и не маленькой коробке. Снаружи была еще транспортировочная коробка, но я ее даже не стал фотографировать, (что вы коробок не видели что ли?). Сам NAS внутри находится окруженный хорошим таким слоем вспененного материала. За сохранность во время транспортировки можно не беспокоиться.

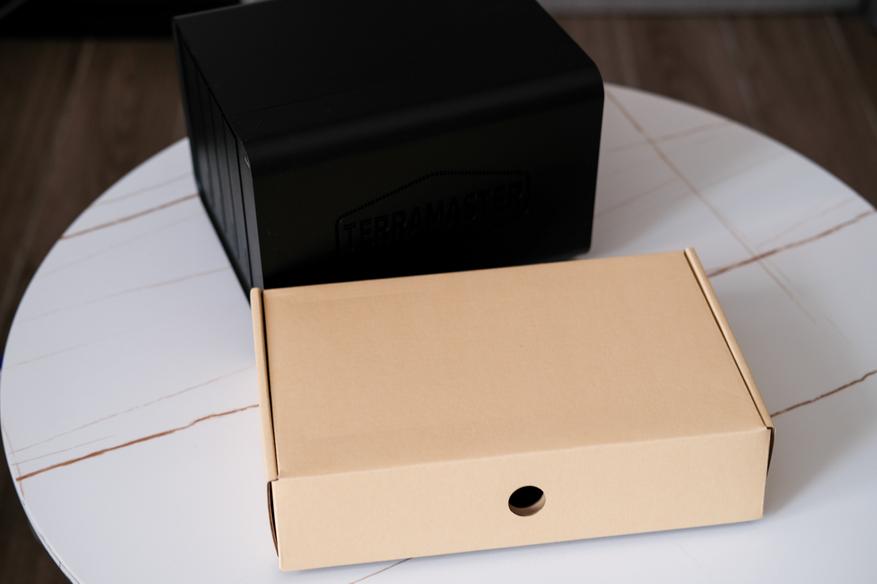

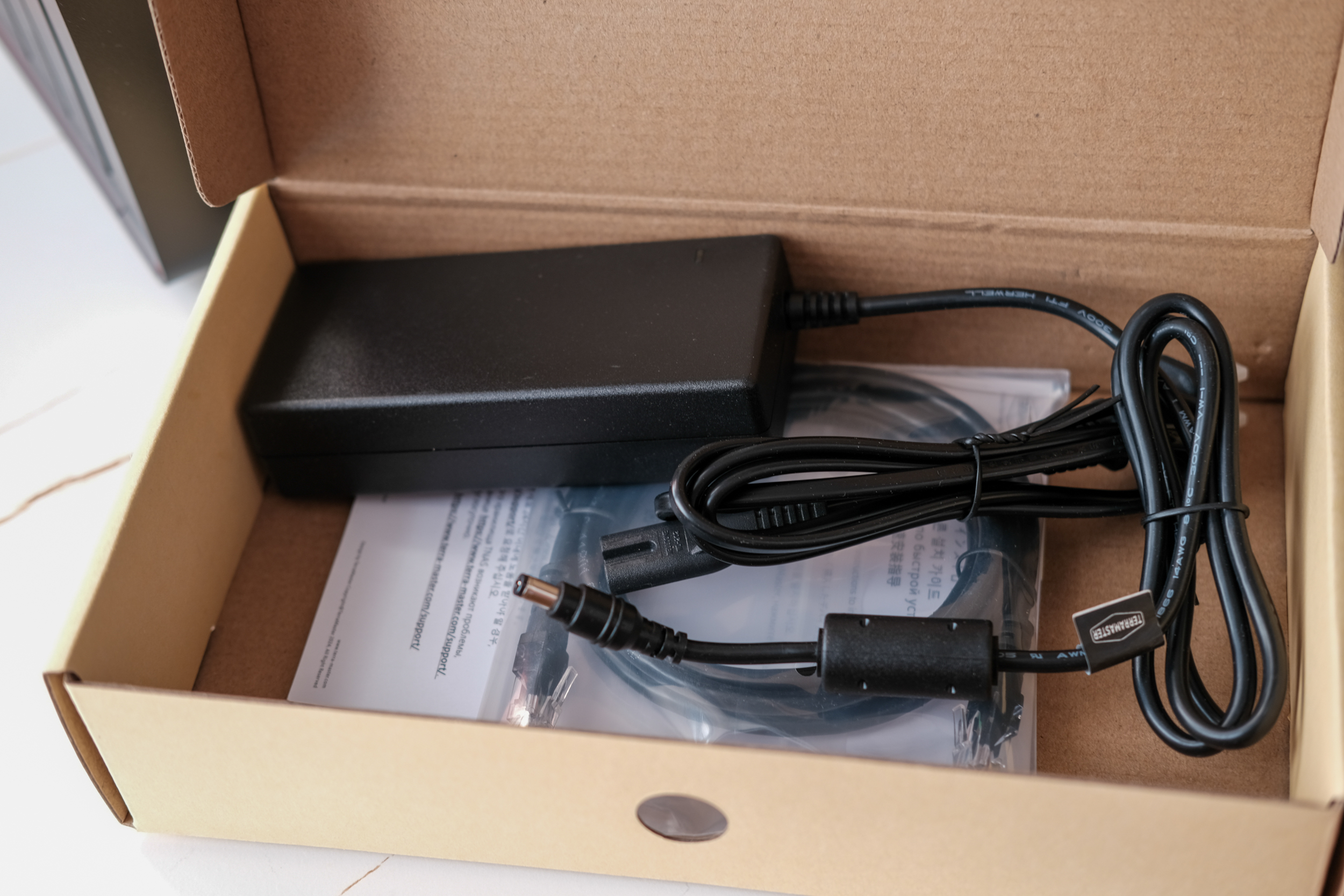

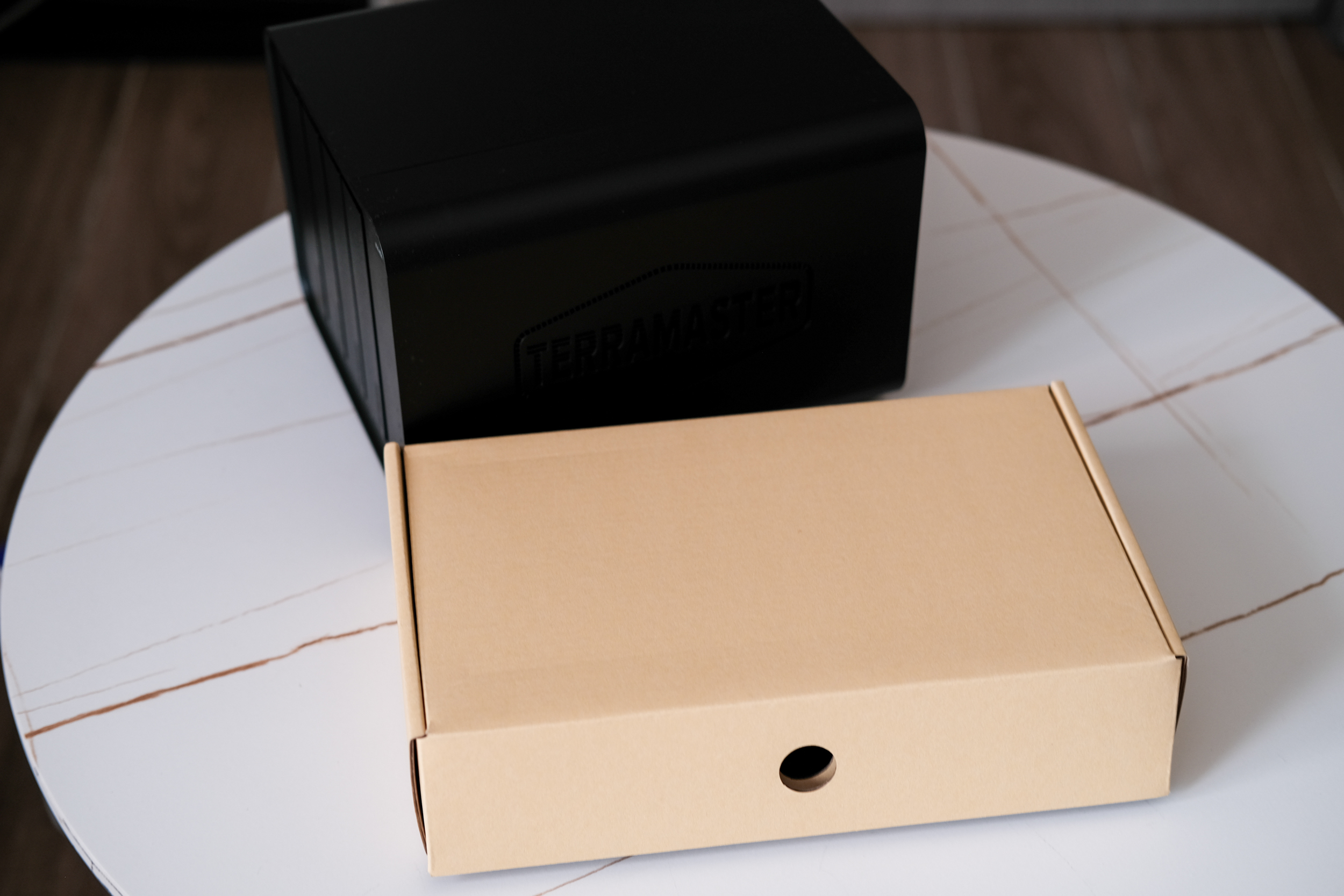

Помимо самого NAS, в комплекте имеем еще одну коробку, внутри которой находятся блок питания, набор винтов, сетевой шнур и инструкция.

Отвёртку в этом комплекте производитель не добавляет. А жаль, отвёртки у них неплохие. А вот винтов отсыпано от души, они пригодятся для установки HDD в салазки.

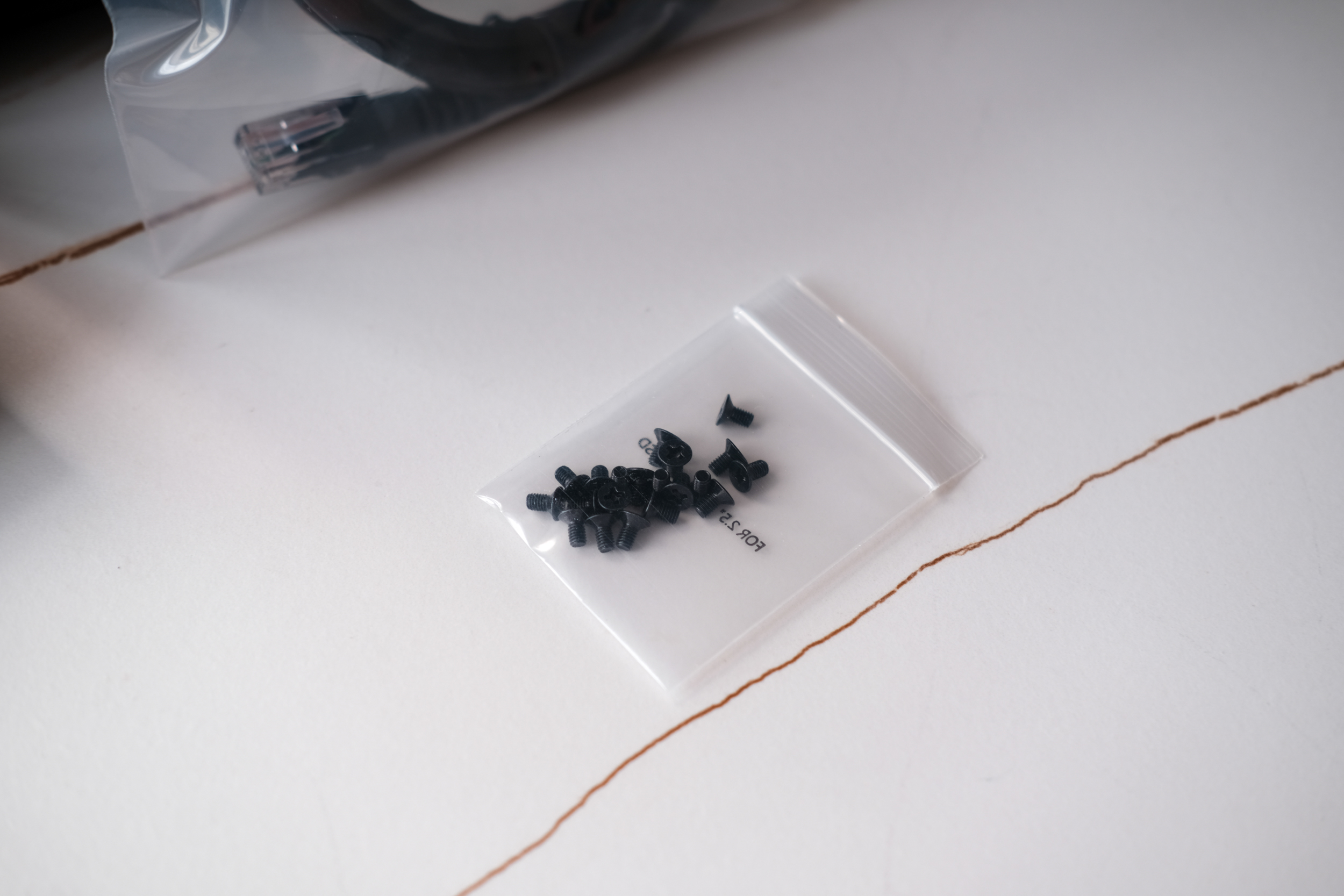

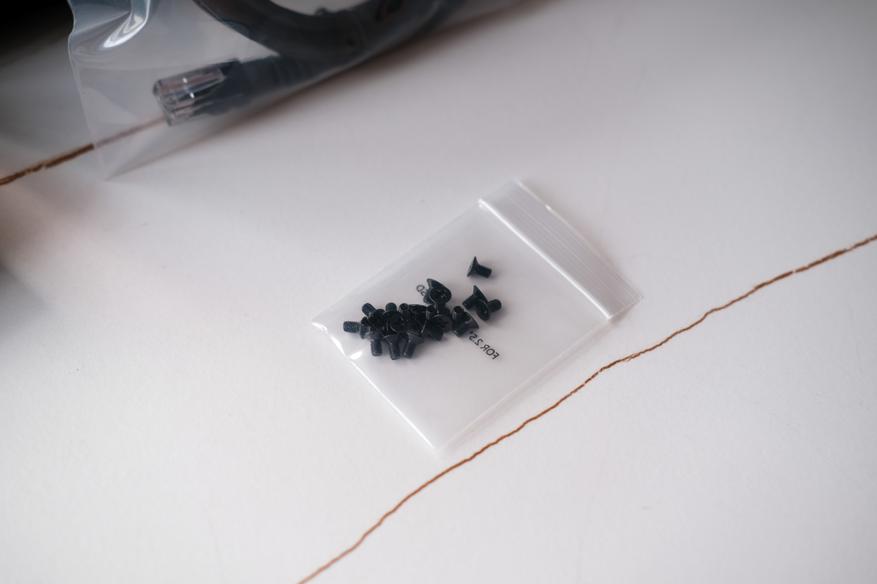

Ниже подробнее о том что есть в комплекте. Начну как аз с этих самых винтиков. Тут их целый пакет.

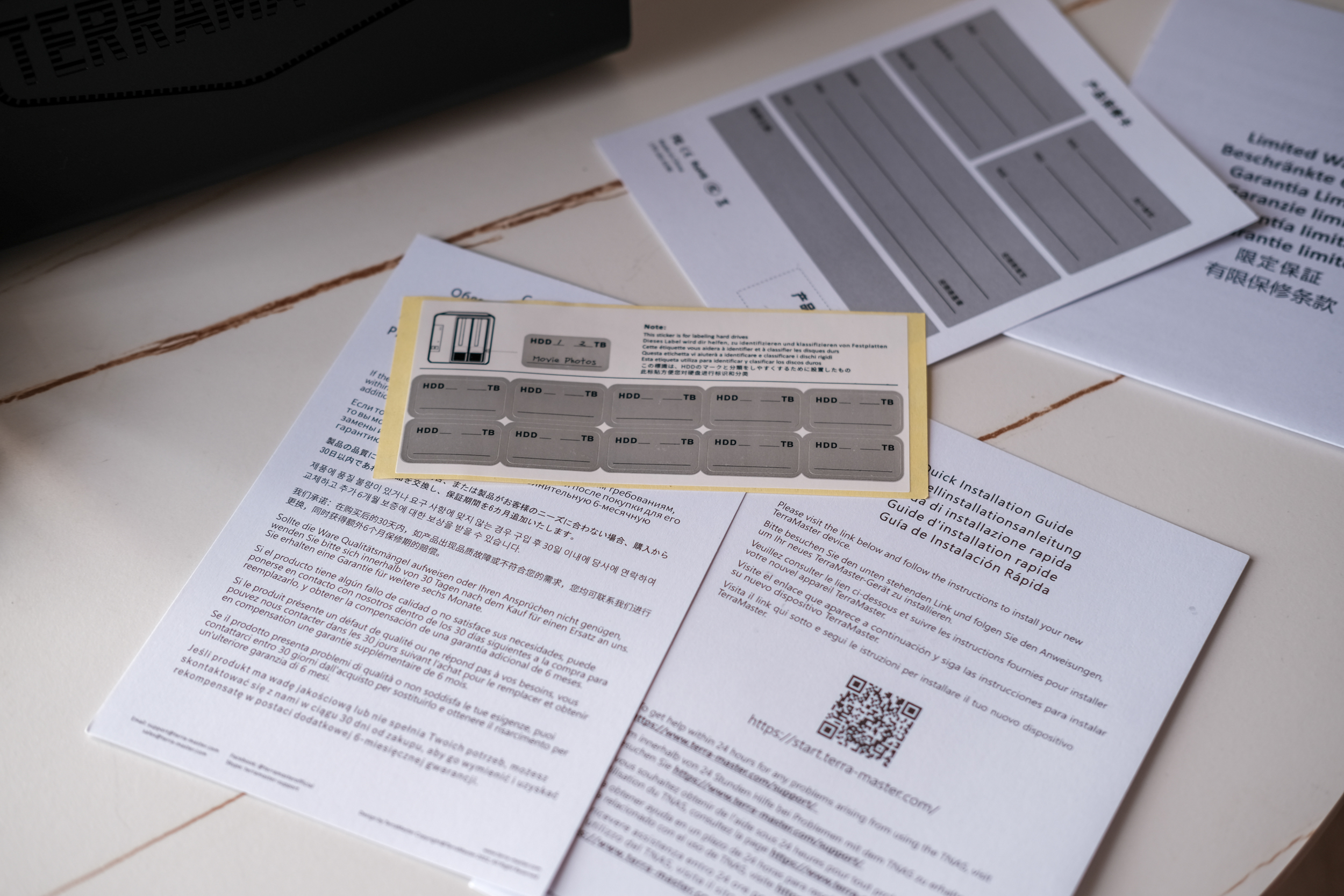

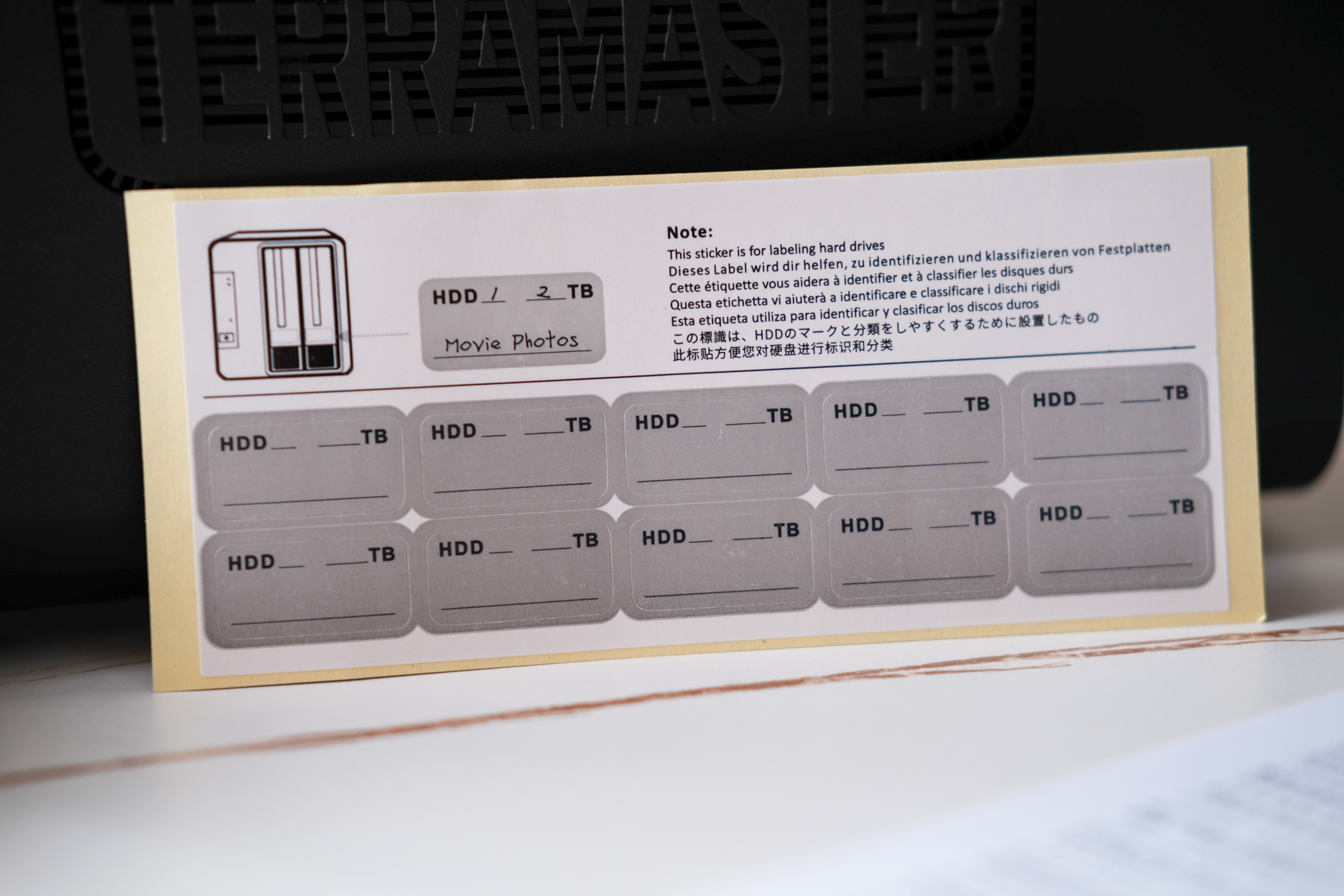

Также в комплекте с инструкцией имеется набор наклеек для HDD. Вот это не лишнее, можно подписать где что. Чтобы не перепутать. Как минимум можно просто пронумеровать диски, особенно если использовать все отсеки и ещё и менять периодически (а слоты здесь с горячей заменой).

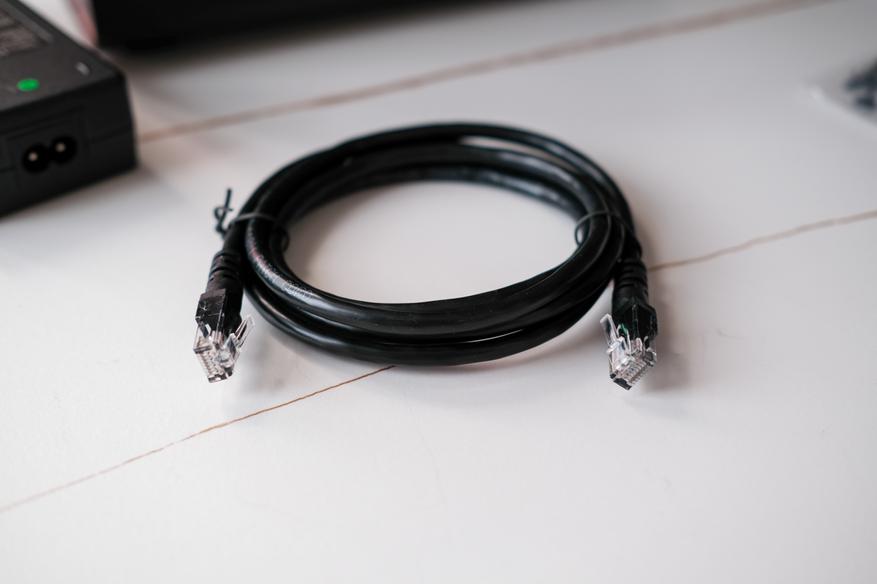

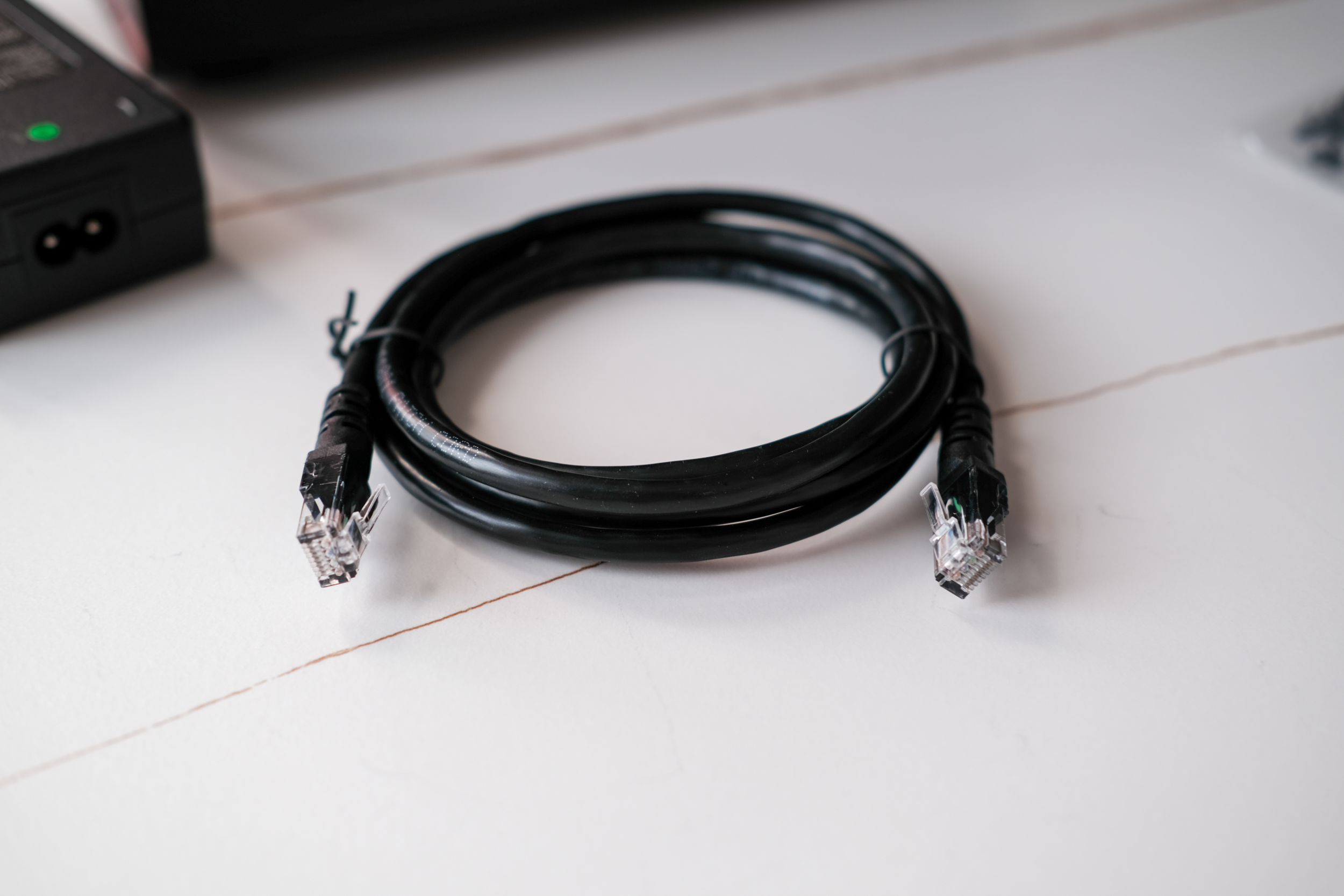

Сетевой шнур тоже оказался более чем полезным. Его длина всего 1 метр, но так как у меня организована единая полка со всеми моими сетевыми устройствами, то даже этой длины хватает.

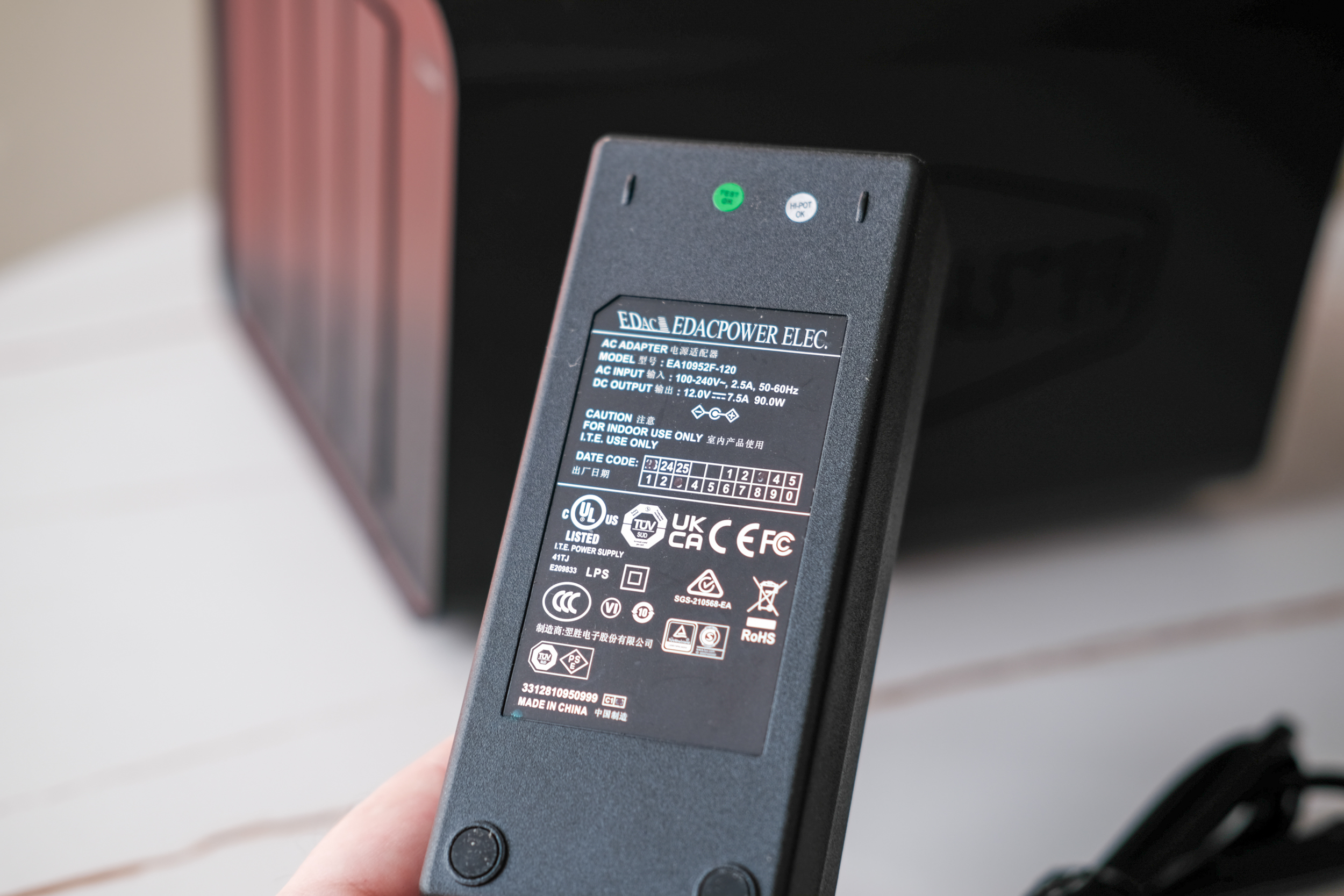

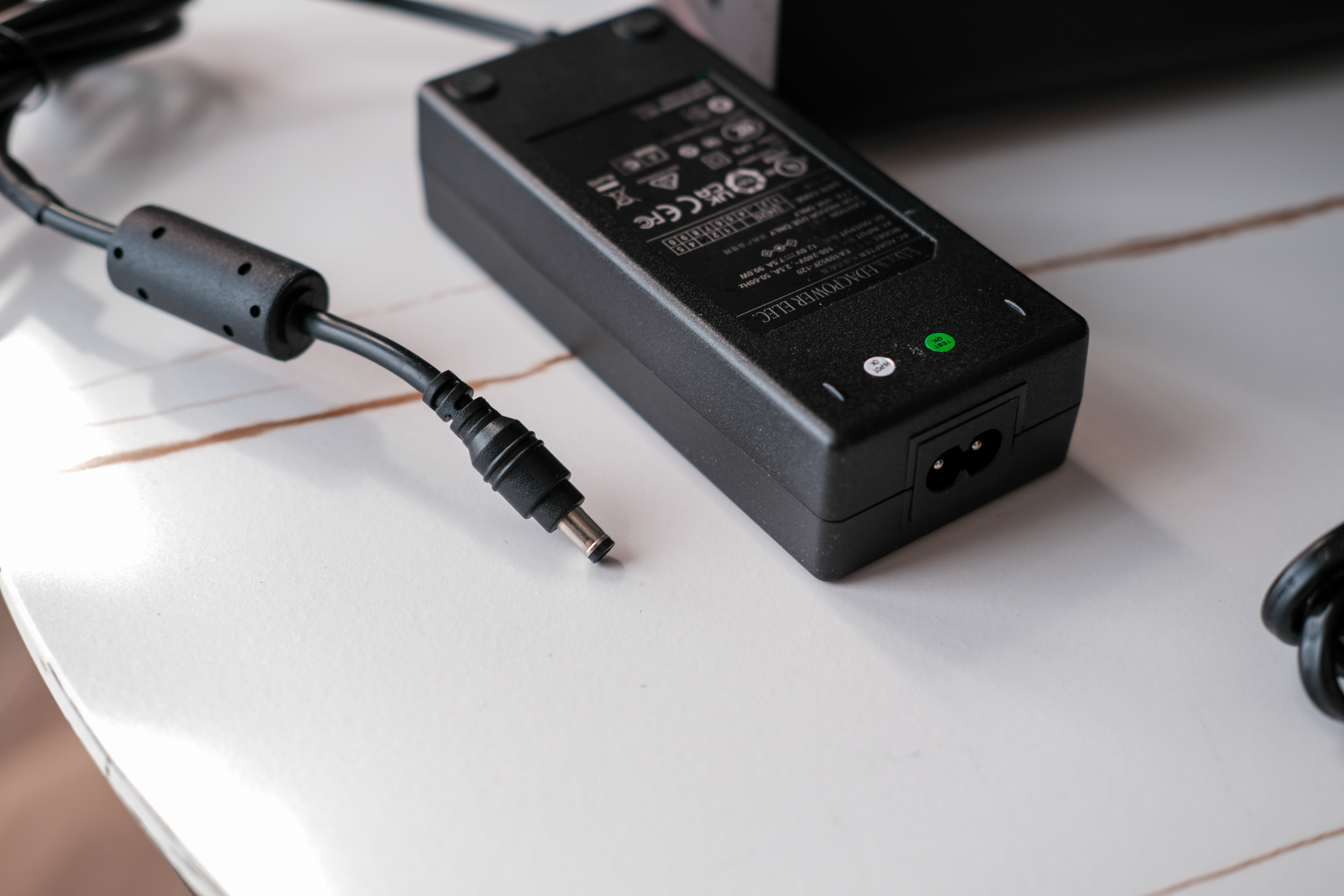

Блок питания. 12V 7.5A. Со стандартным штекером, что весьма правильно. Конечно этот БП не то устрйоство где будет постоянно втыкаться и вытаскиваться штекер, но на всякий случай полезно иметь более менее стандартное устройство которое будет легко заменить. Хотя если честно, как часто у вас блоки питания на NAS ломаются? У меня вот пока ни одного случая за последние годы.

В целом всё что надо, в комплекте есть. Разве что надо докупить HDD или SSD диски, потому что они в любом случае нужны для начала работы. Здесь как и любой NAS, их в комплекте нет и не должно быть. Но о жестких дисках будет ниже. Теперь можно посмотреть сам NAS.

Внешний вид NAS Terramaster F4-424

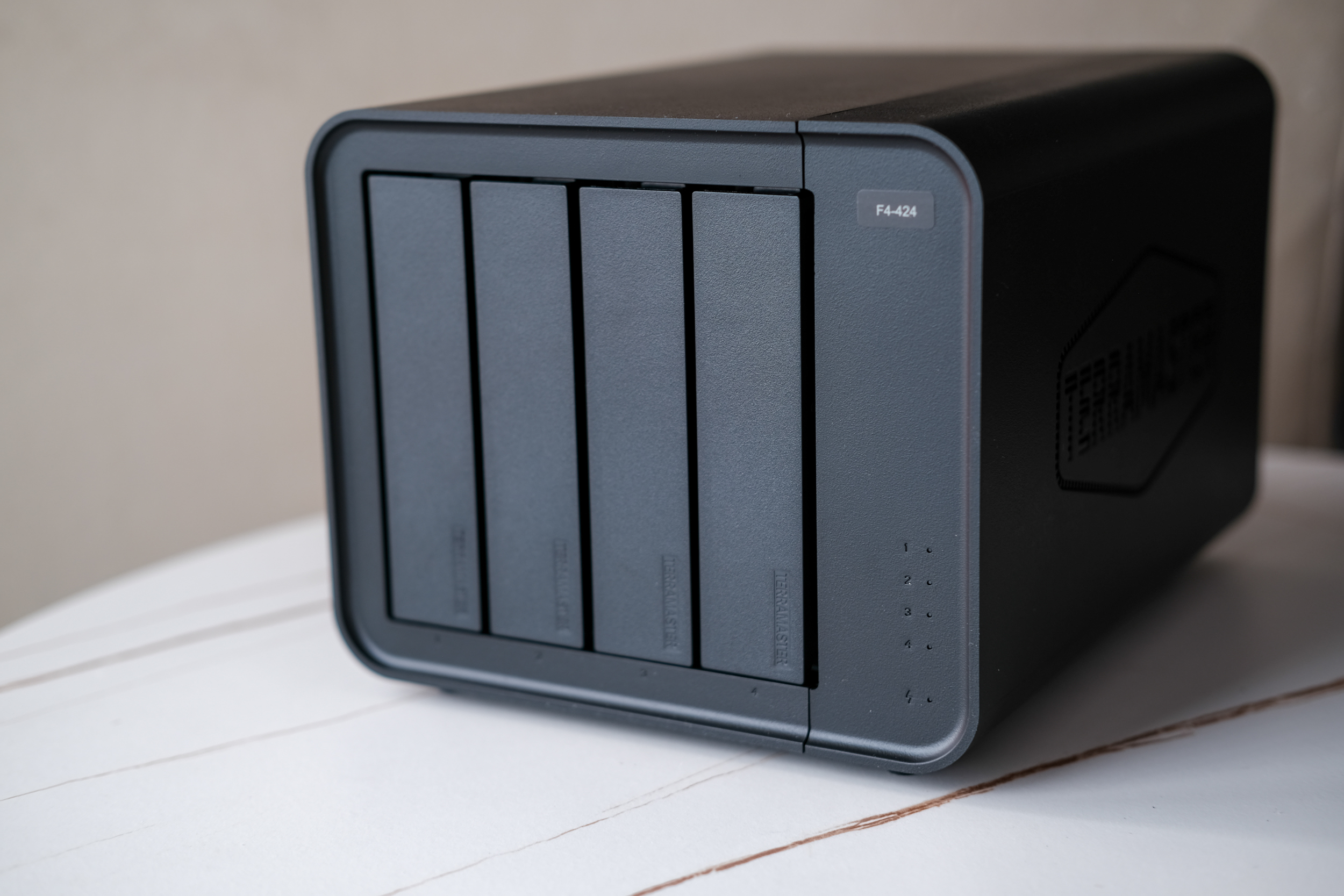

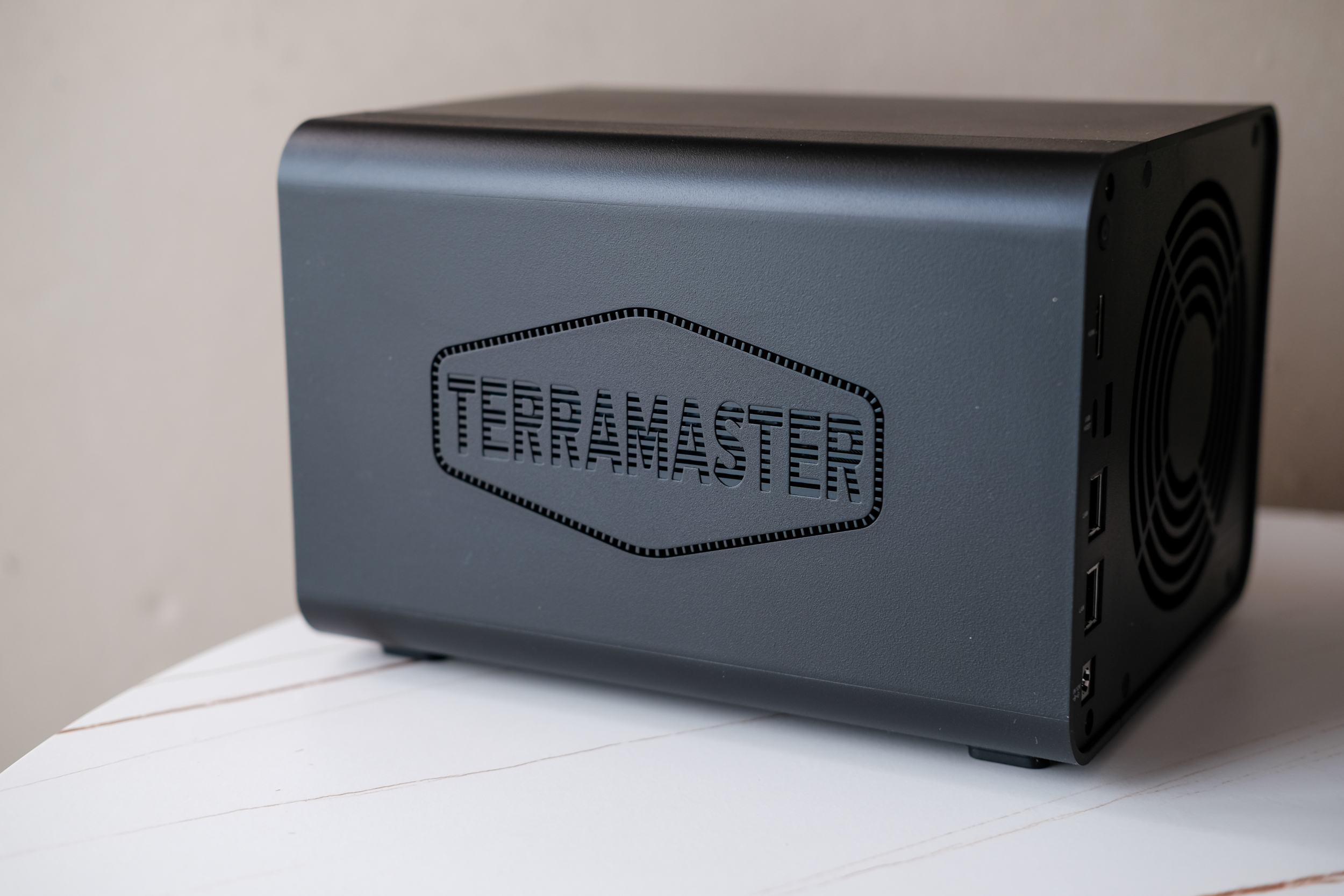

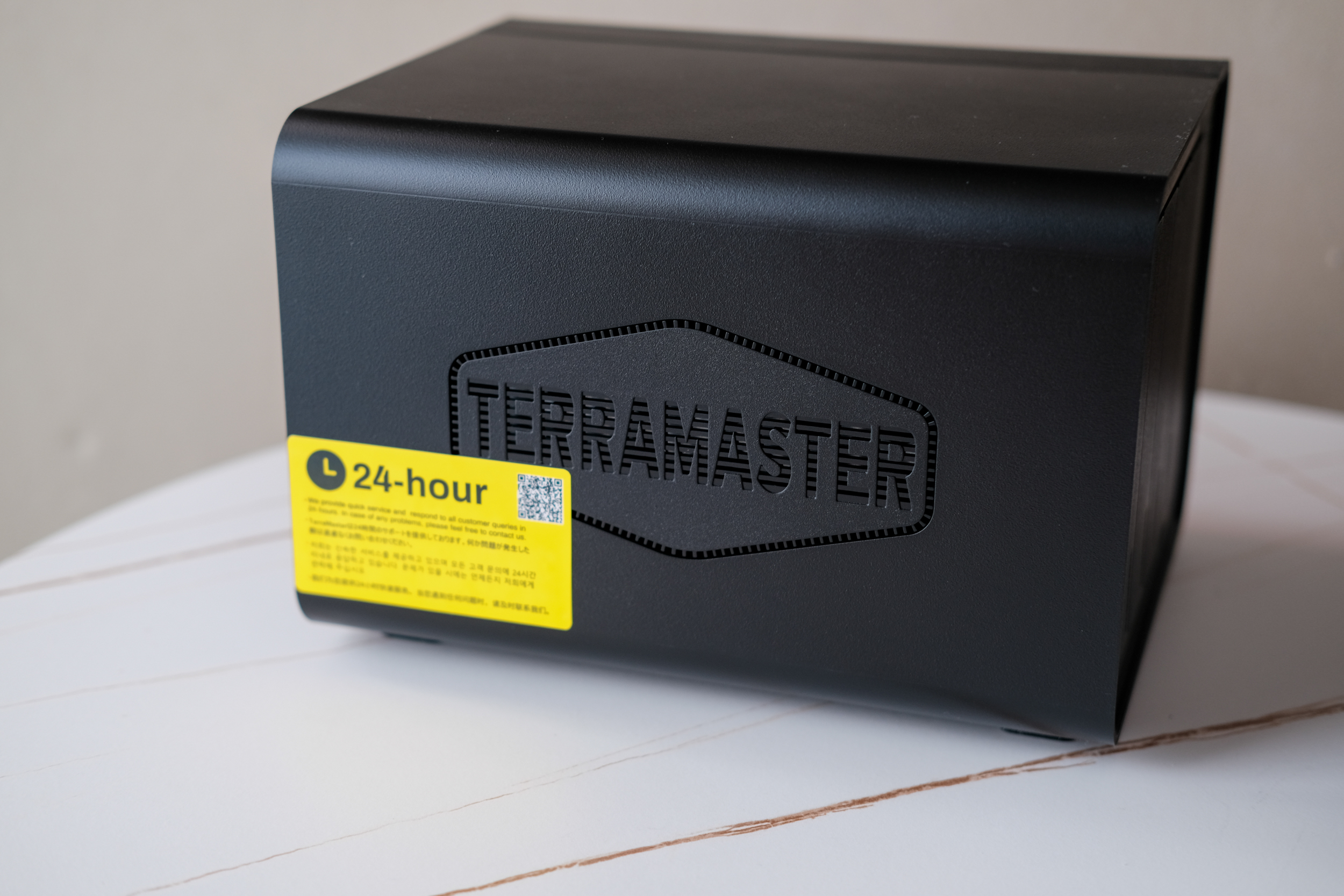

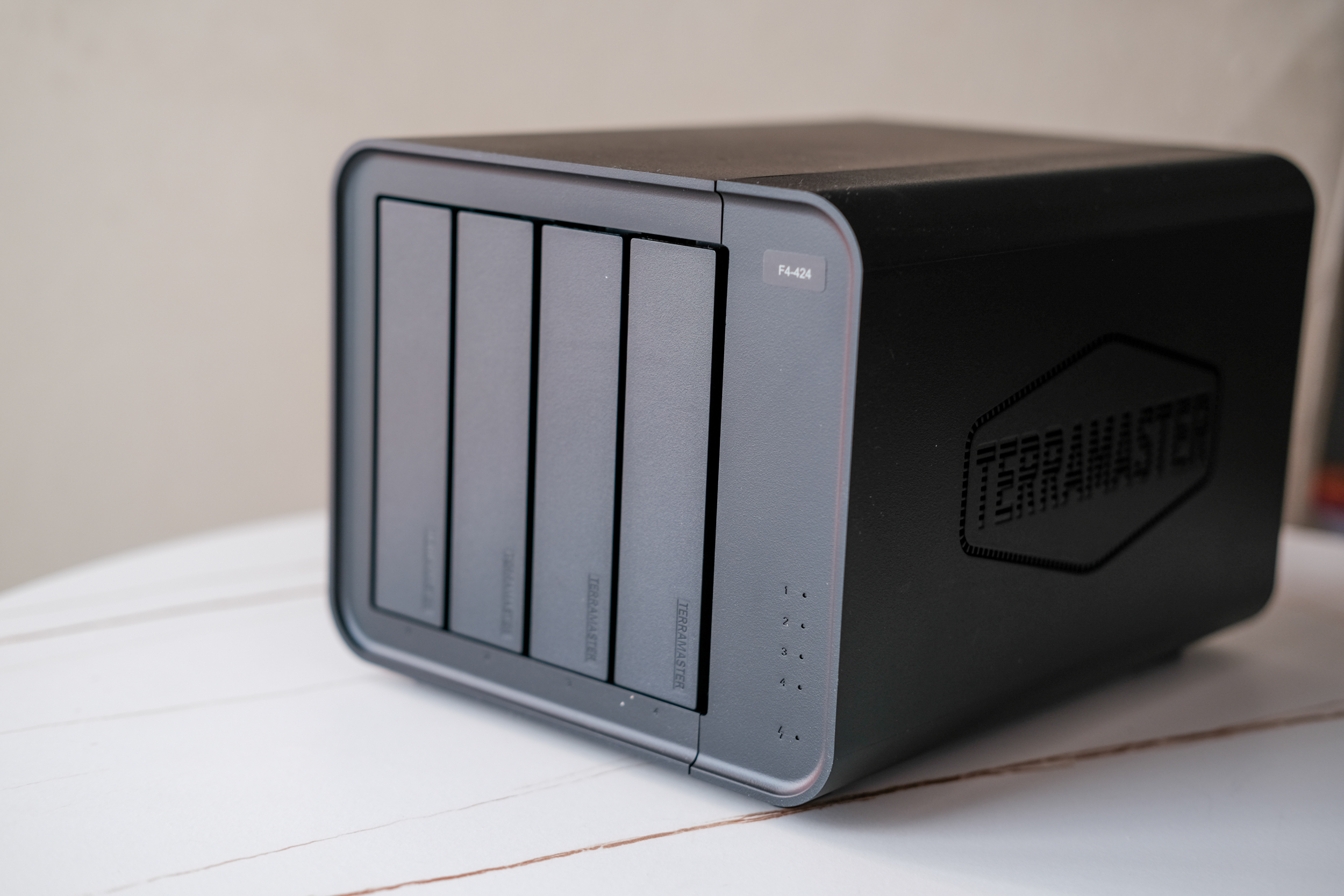

Внешне NAS напоминает мини-ПК переросток. Ну или не крупный системный блок компьютера. Потому что по факту им и является, просто слегка специфичным. Внешний корпус тут выполнен полностью из пластика. Спереди находятся слоты для 4 дисков, с возможностью горячей замены. По бокам находятся отверстия для забора воздуха, выполненные в форме логотипа производителя. Такое же решение с решетками я видел и у например Synology. Выглядит неплохо, но спустя время обрастает пылью. Лучше бы добавили простые окошки забора воздуха и пылевые фильтры. Хотя перегрев тут мало возможен, просто это было бы эстетичнее.

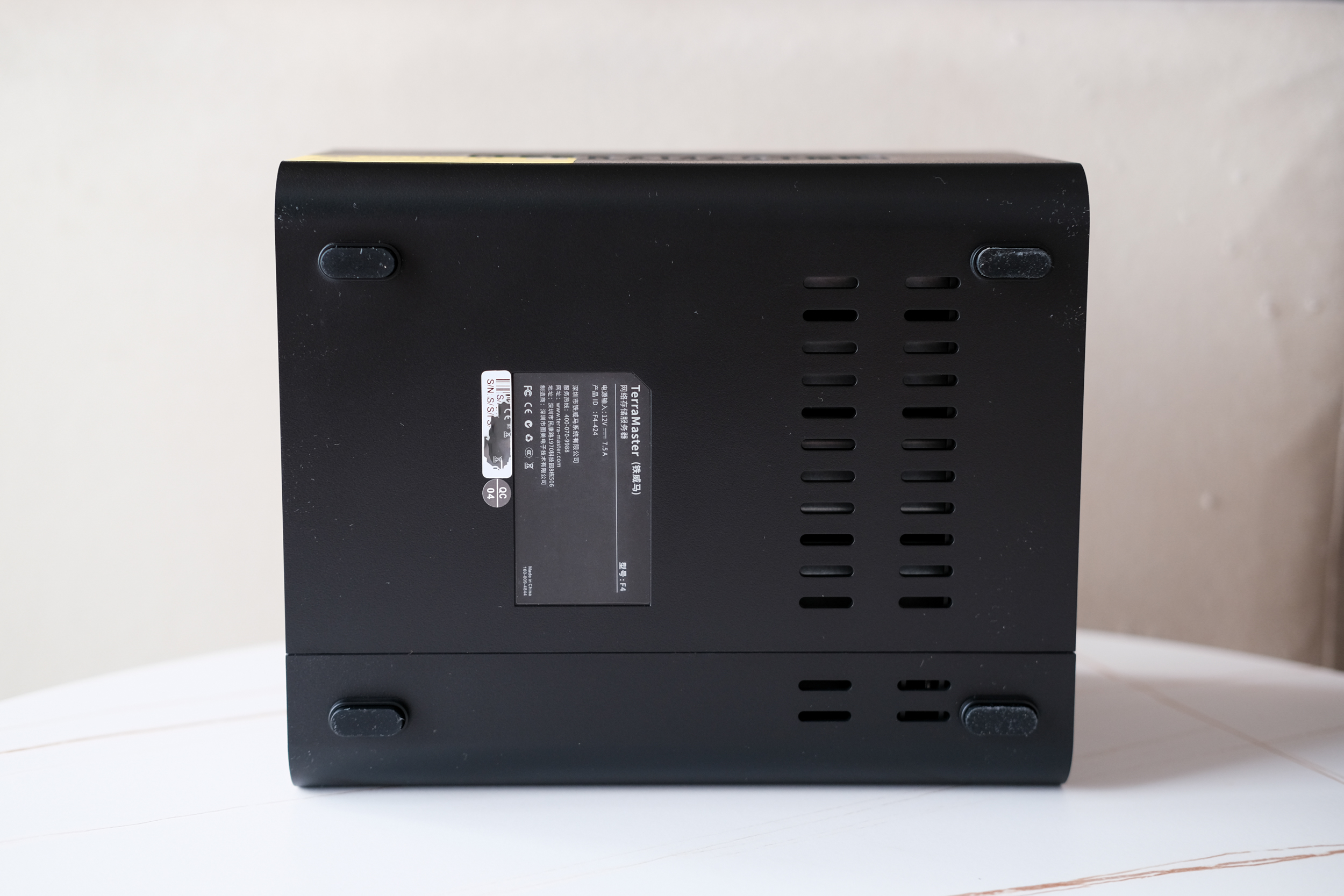

На нижней стороне сервера находятся резиновые ножки. Нужны они для того чтобы он не скользил по поверхности, и для того чтобы вибрация от работающих дисков тоже не передавалась этой поверхности. А ведь если внутрь поставить 4шт 3.5 HDD. Шум от вибрации может быть ощутимым. Поэтому ножки тут не прихоть, а необходимость.

Там же снизу находятся еще одни отверстия для забора воздуха. Но снизу брать воздух решение не очень удачное, так как туда же полетит и пыль. В общем моя мысль про боковые окошки с пылевым фильтром остается при мне.

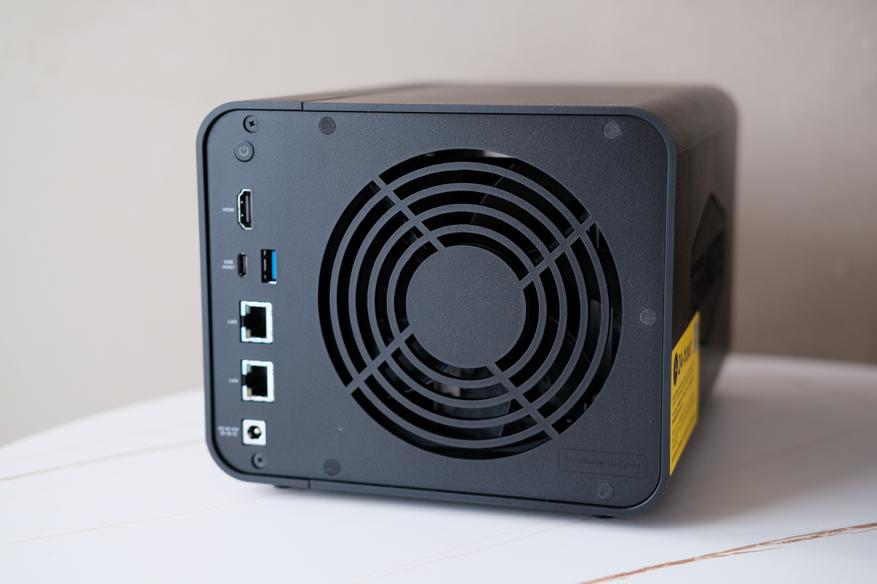

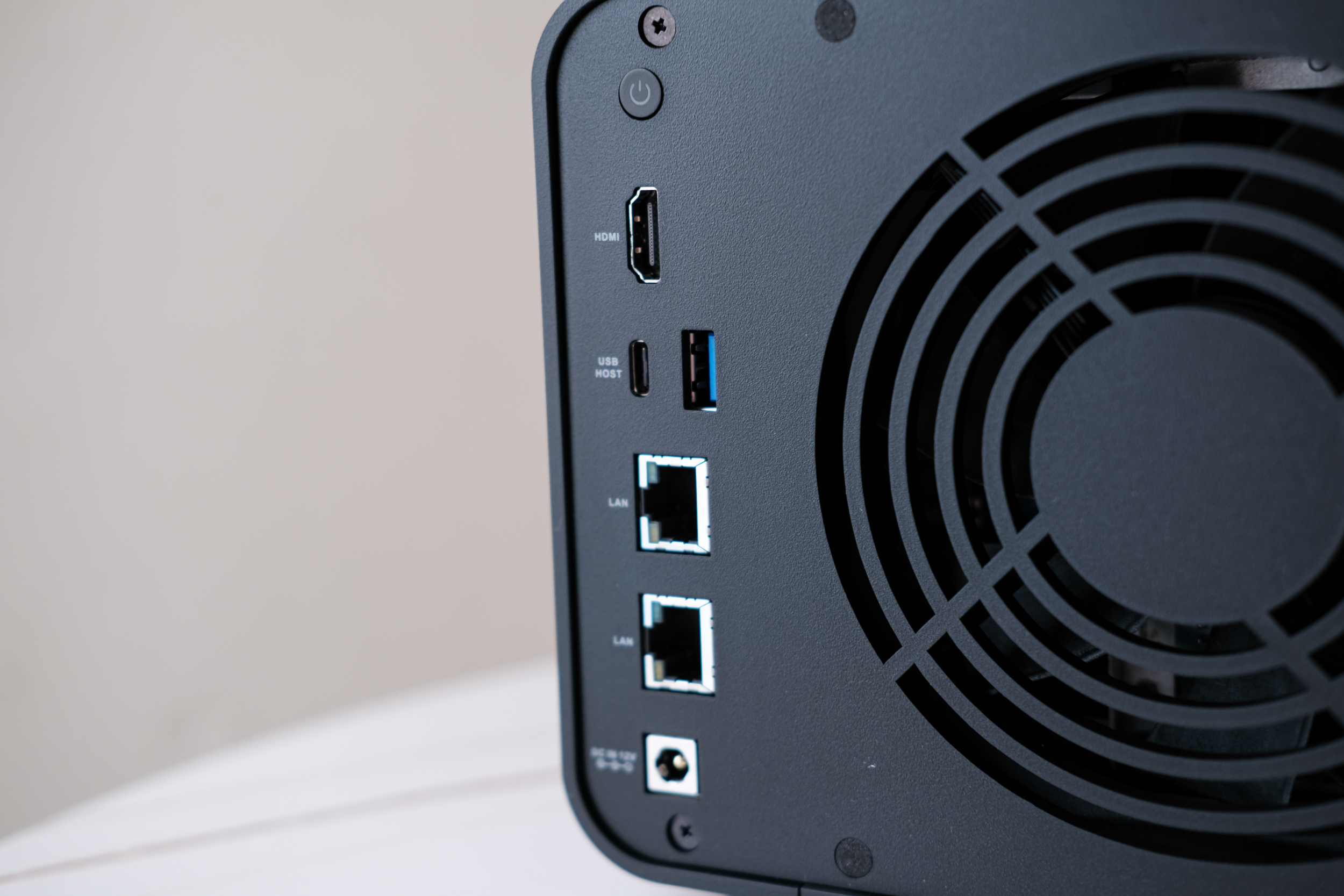

Если посмотреть на заднюю часть, то можно увидеть основные порты домашнего сервера.

Здесь разместились два 2.5 Гбит/с Ethernet порта с поддержкой Link Aggregation (до 5 Гбит/с), а также 1 порт USB 3.2 Gen 2 Type-A (10 Гбит/с) и 1 порт USB 3.2 Gen 2 Type-C (10 Гбит/с). Еще тут же есть видео-выход: HDMI 2.1, но по факту он никак не задействуется. Ну и еще выше есть кнопка включения, а ниже разъём DC для подачи питания.

Получается максимально универсальное устройство, можно и как NAS использовать, можно и порты USB задействовать.

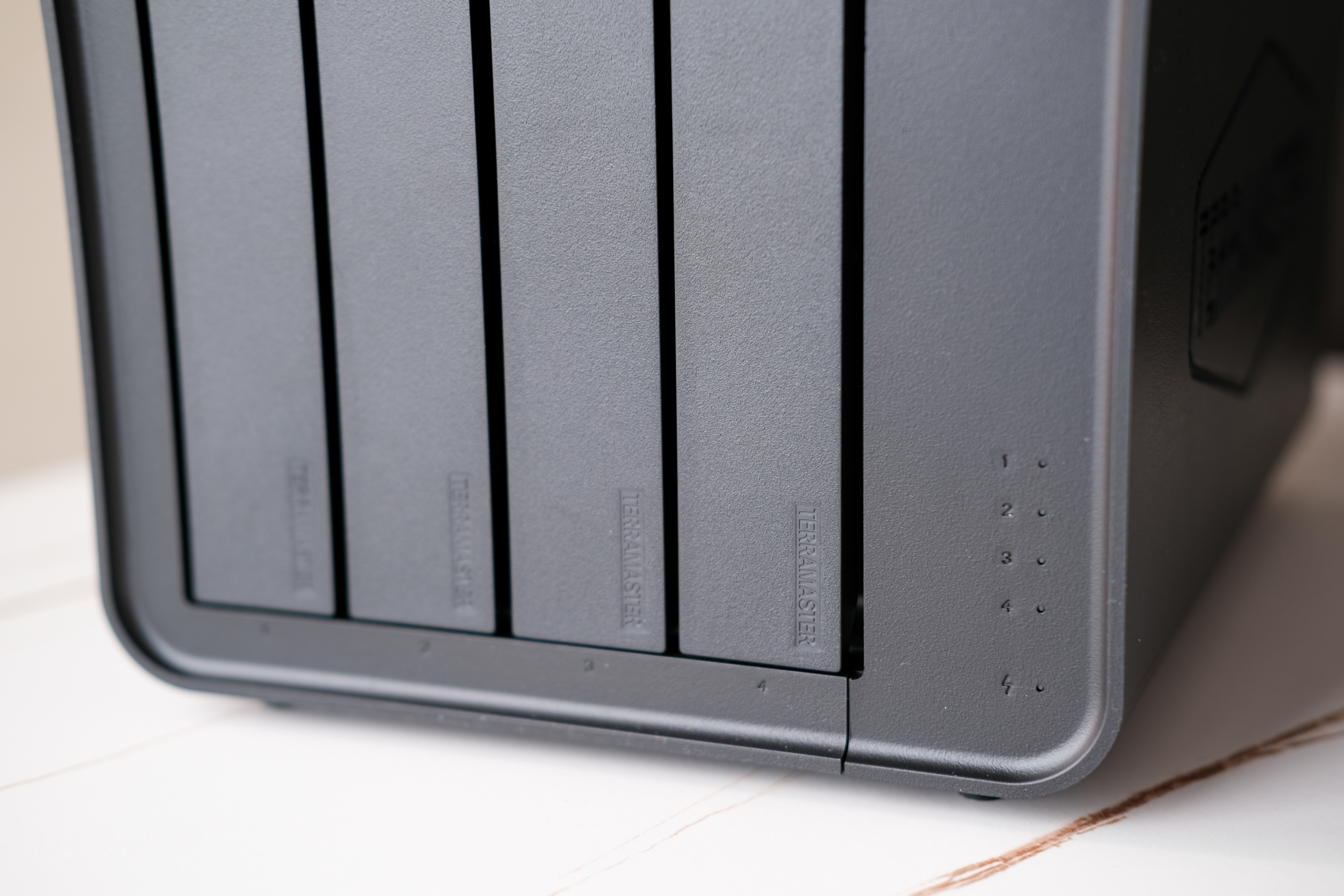

Что касается передней стороны, то тут как раз находятся быстросъёмные слоты для HDD. Их 4 штуки и они легко достаются.

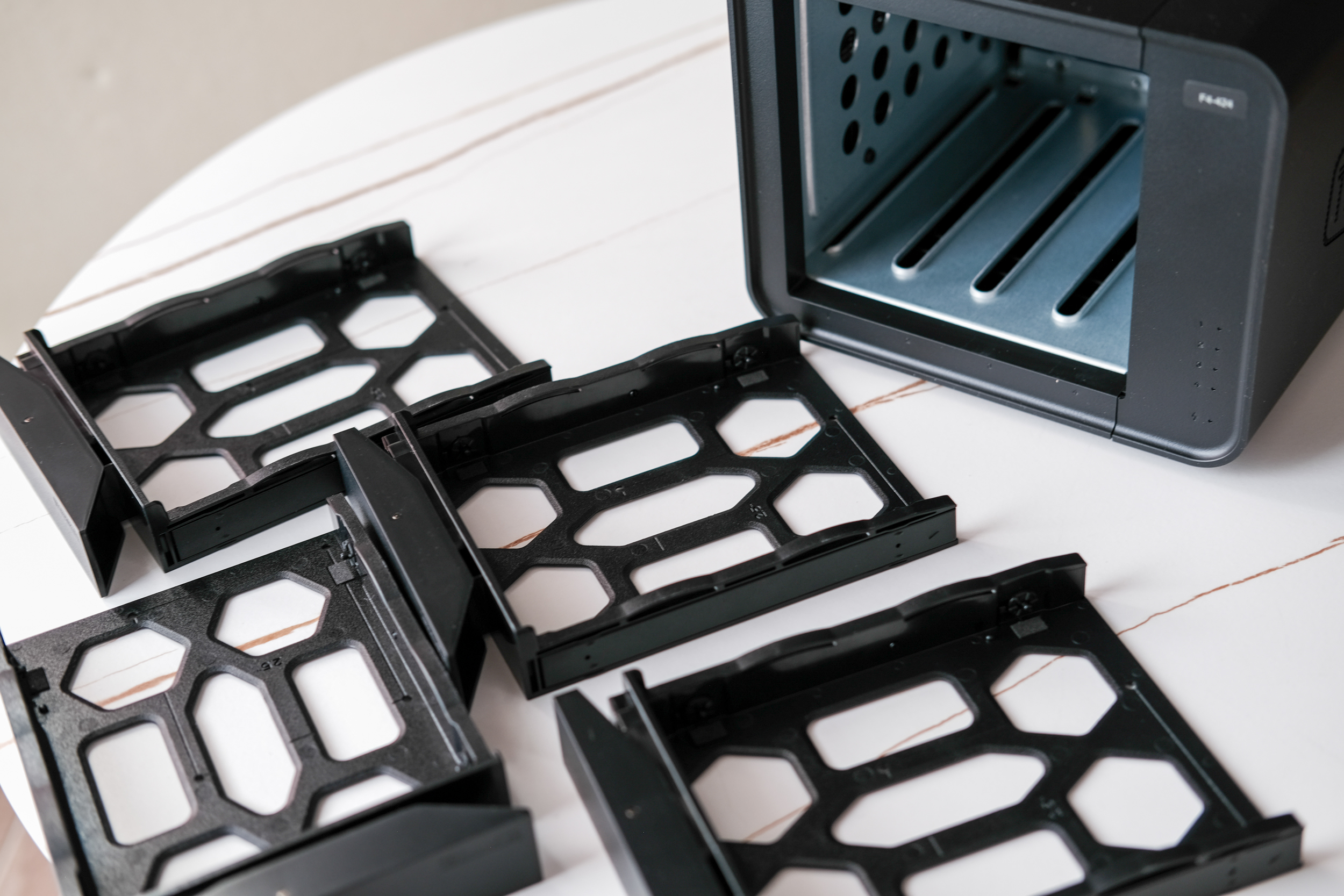

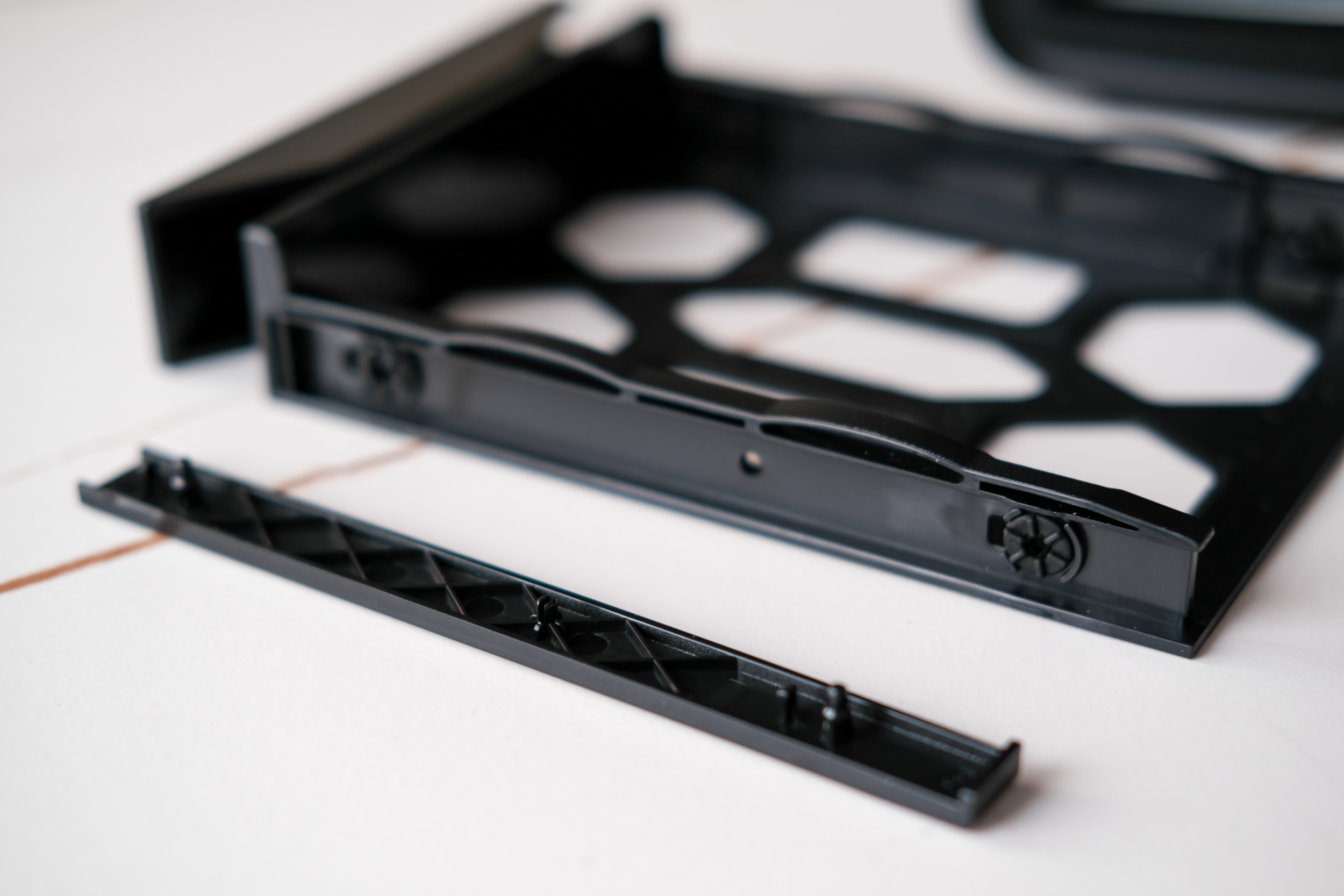

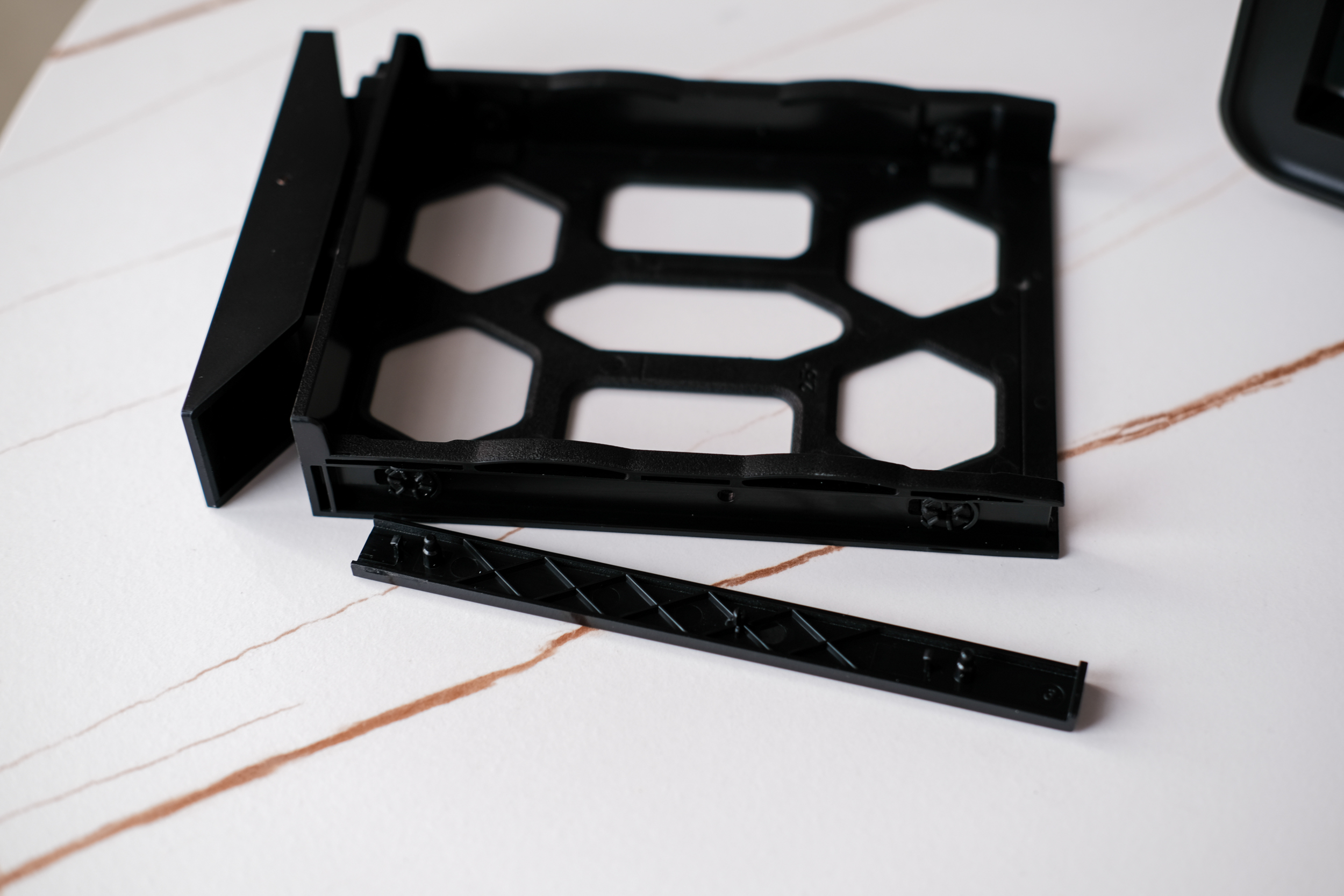

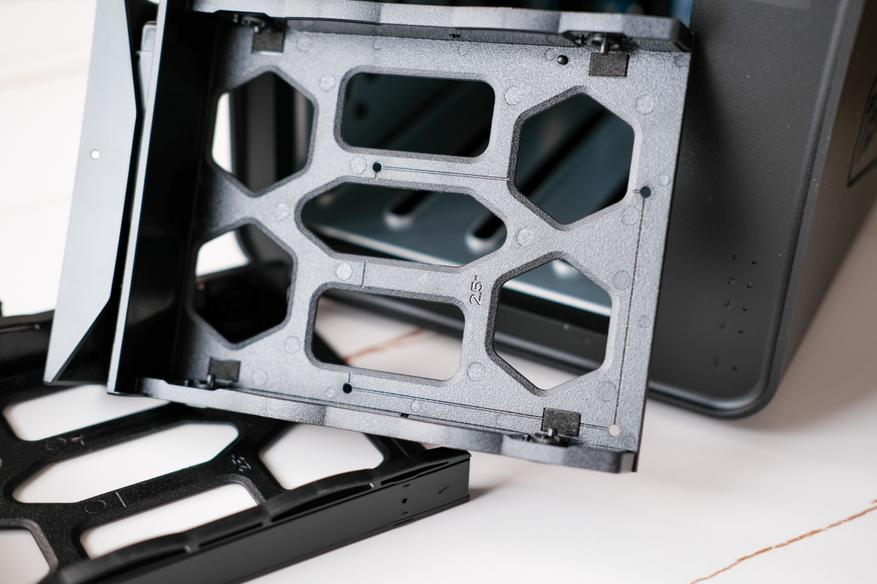

Сами салазки на которые крепятся HDD пластиковые, и имеют специальные планки для установки 3.5 дюймовых дисков без помощи винтов. Либо с винтами можно поставить 2.5 дюймов SSD или HDD

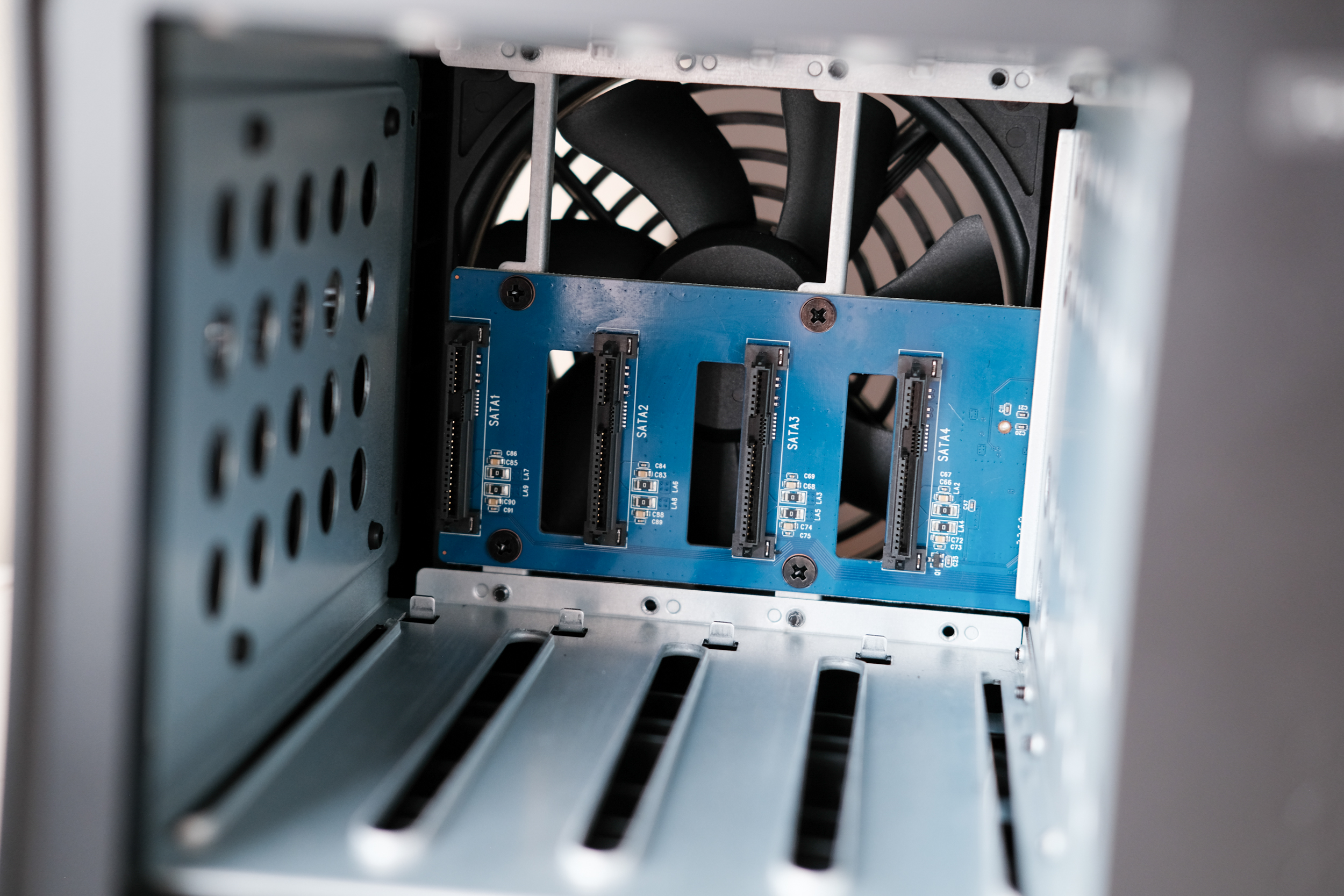

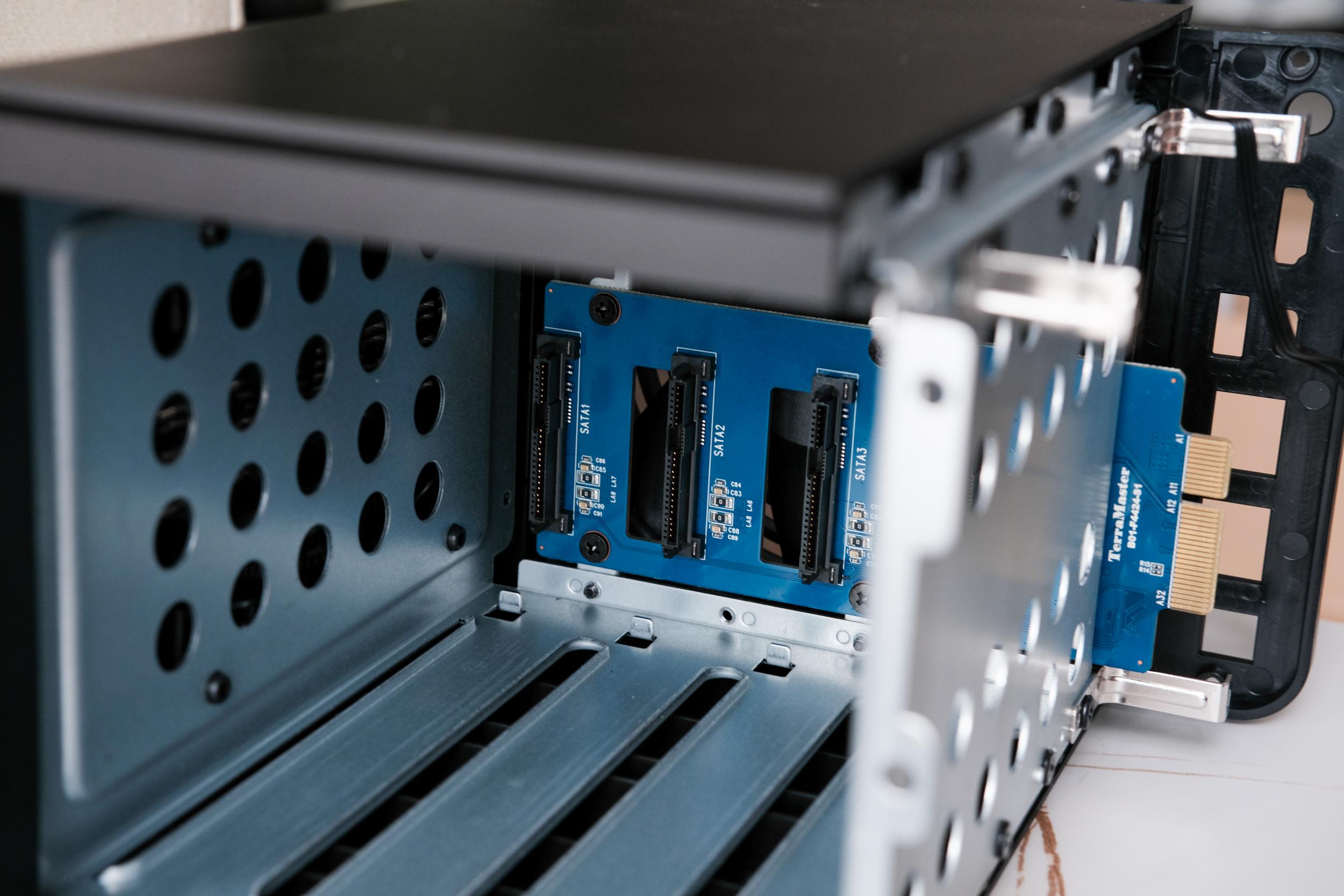

Если заглянуть внутрь NAS с вытащенными салазками, то можно увидеть жестяной корпус и линии направляющих, а внутри слоты SATA для подключения

Ну и раз мы уже начали заглядывать внутрь, почему бы не разобрать наш NAS полностью? Чтобы оценить как качество сборки, так и начинку.

Внутреннее устройство NAS Terramaster F4-424

Для того чтобы разобрать NAS, нужно всего лишь простой советский… ой, опять мне эта шутка покоя не даёт. Нужна отвертка и открутить два винта на задней стороне. После этого сдвинуть пластиковую часть корпуса, и тогда нам откроется вся начинка.

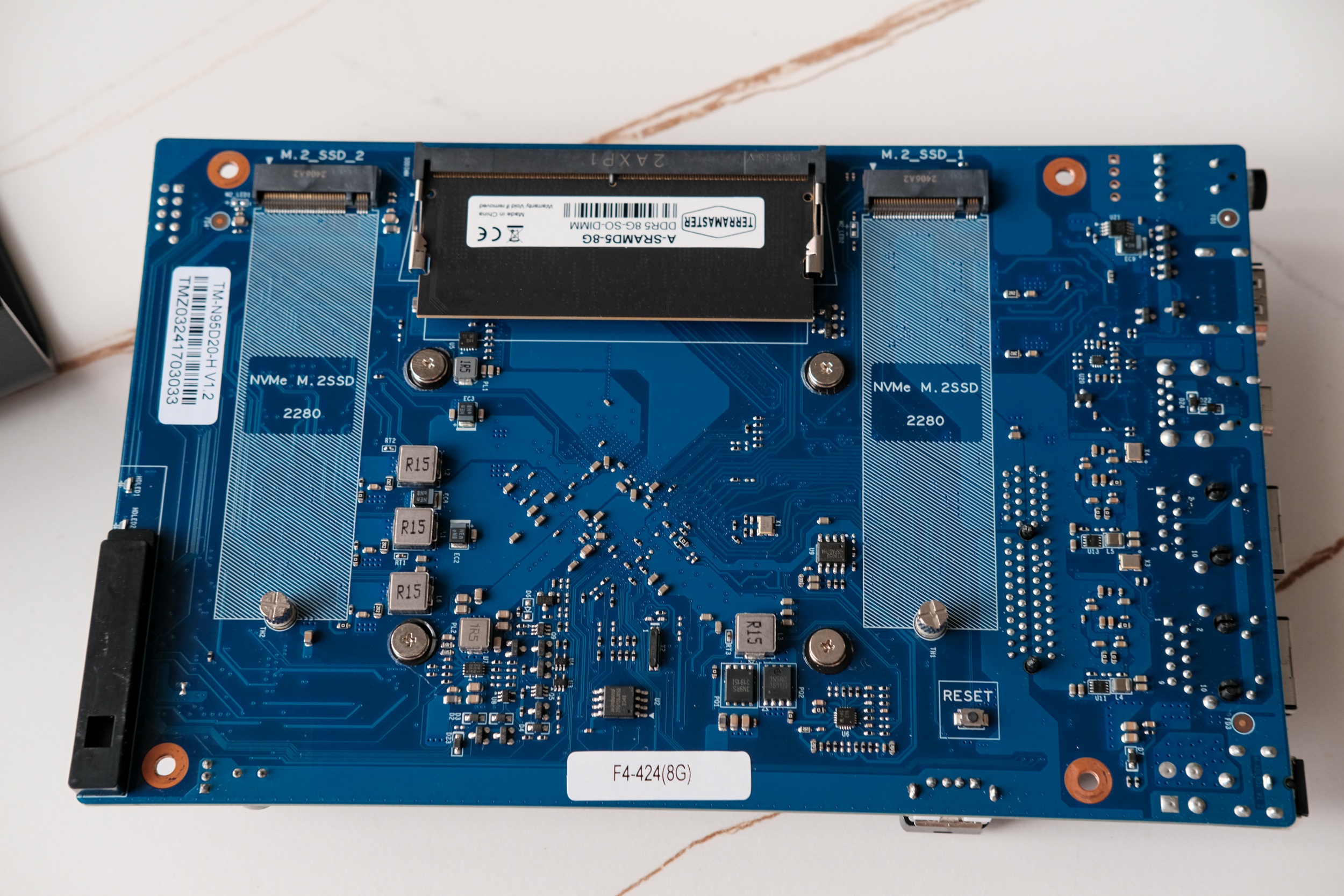

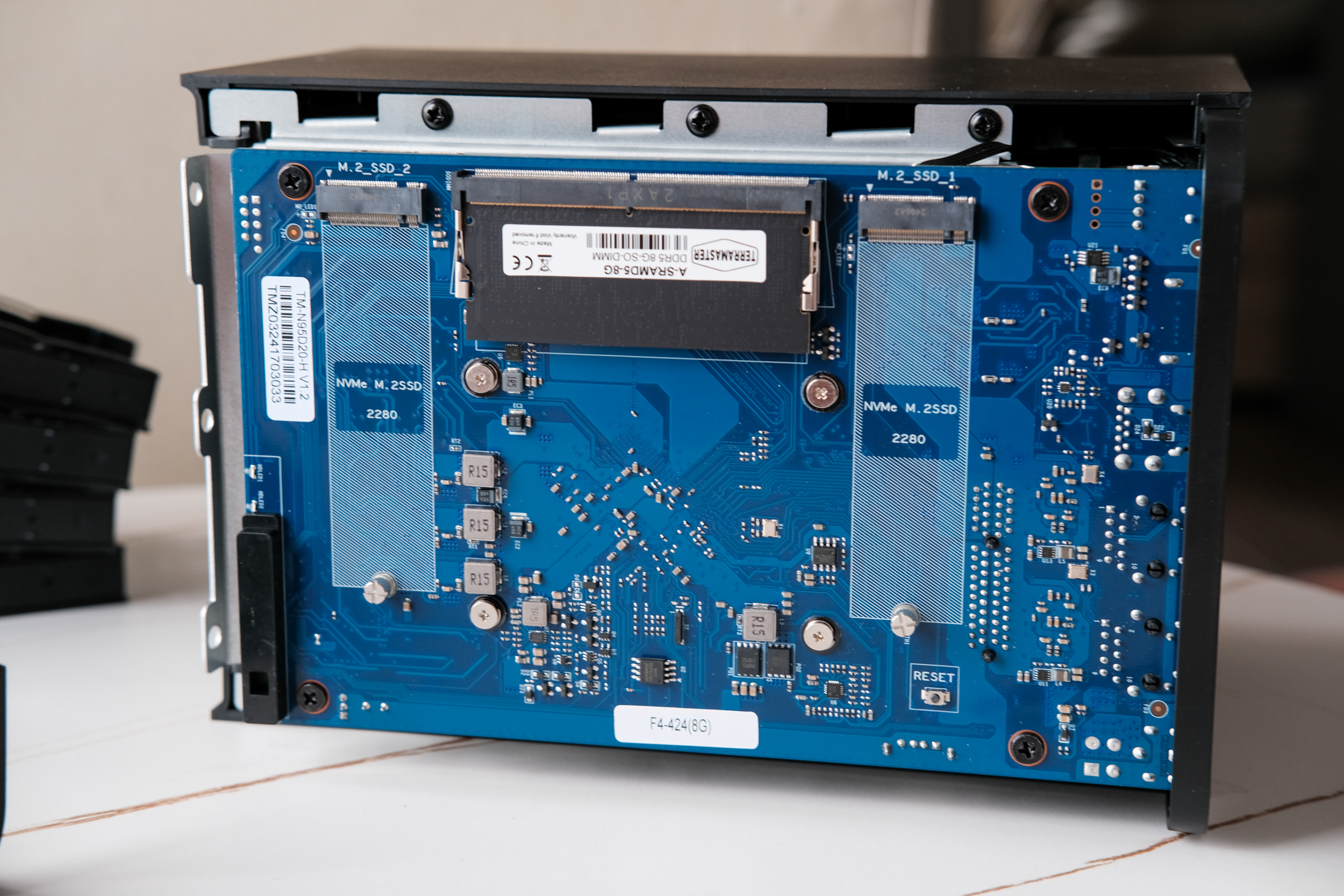

Сразу видим одну планку памяти DDR5 на 8гб, и два слота под M2 SSD NVMe, которые так и просятся сюда. Они могут использоваться как дополнительные хранилища, или как кэширующая память (это можно настроить, при желании)

Откручиваю ещё 4 винта, и отключаю материнскую плату от платы с портами SATA.

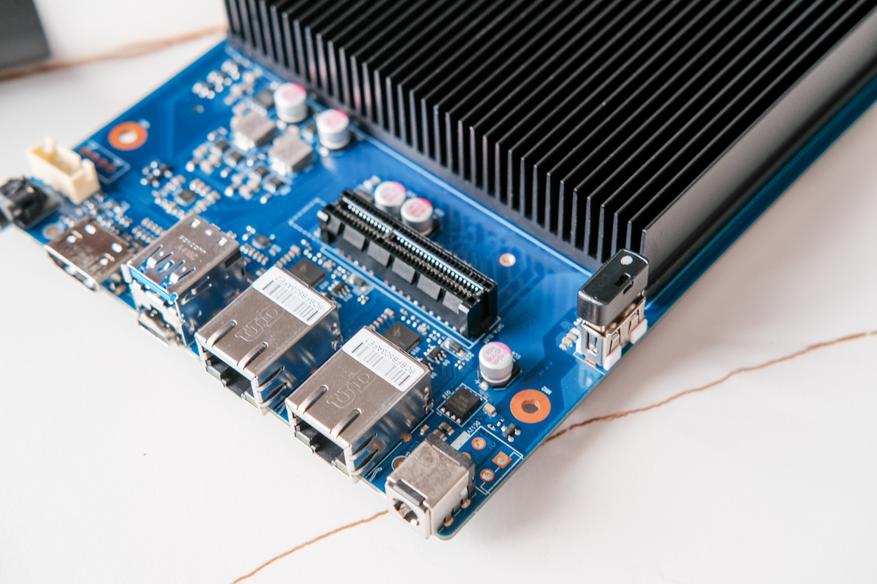

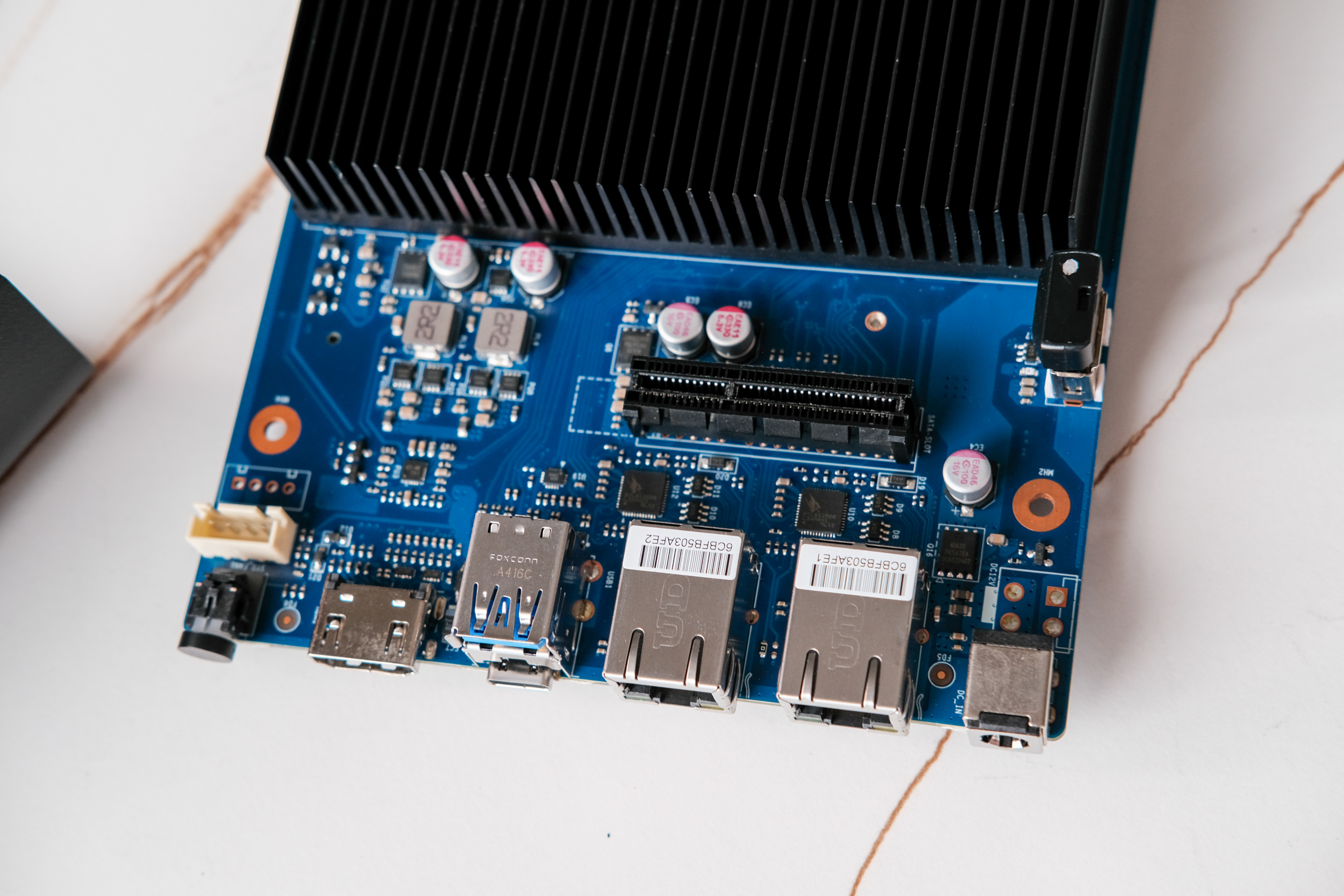

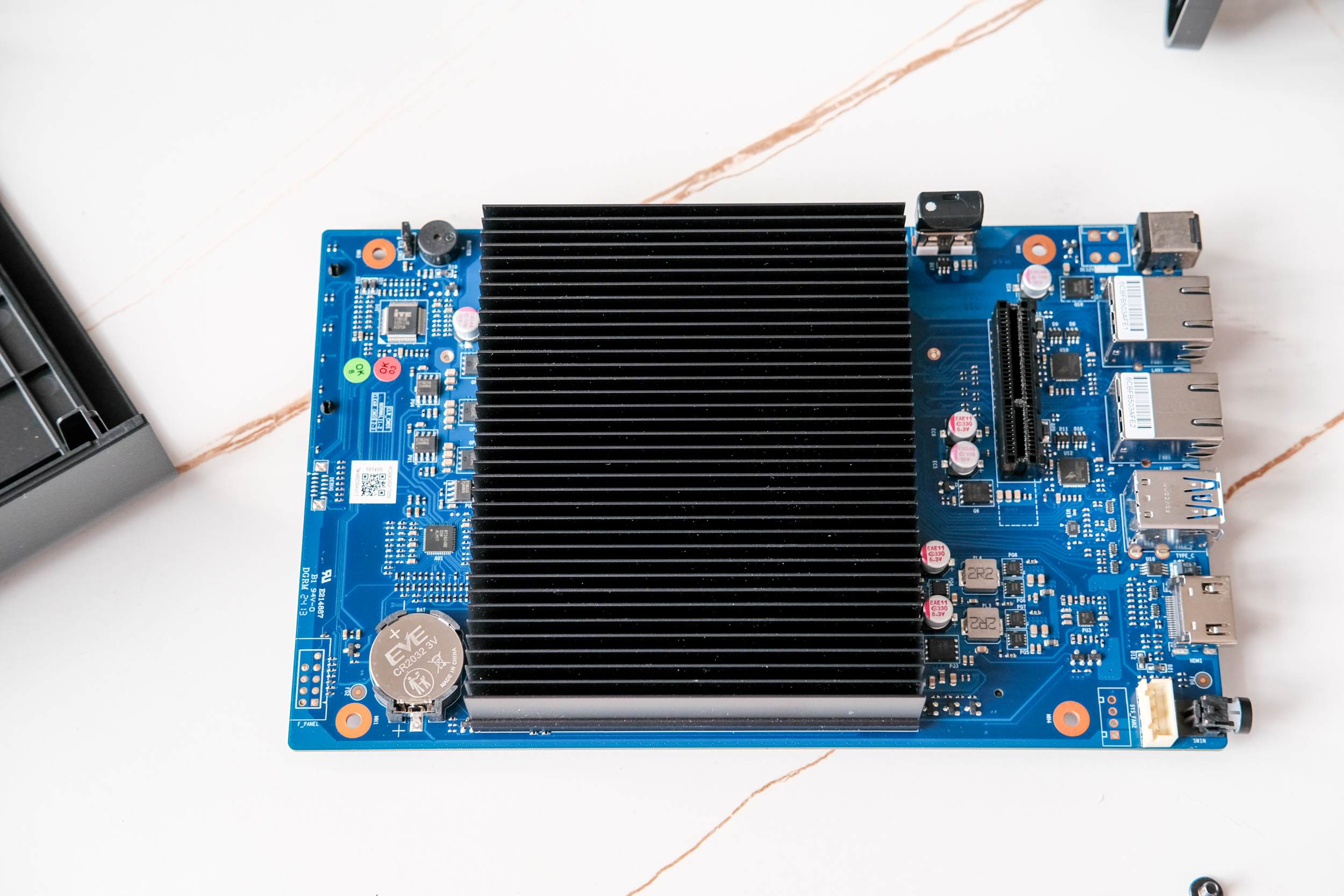

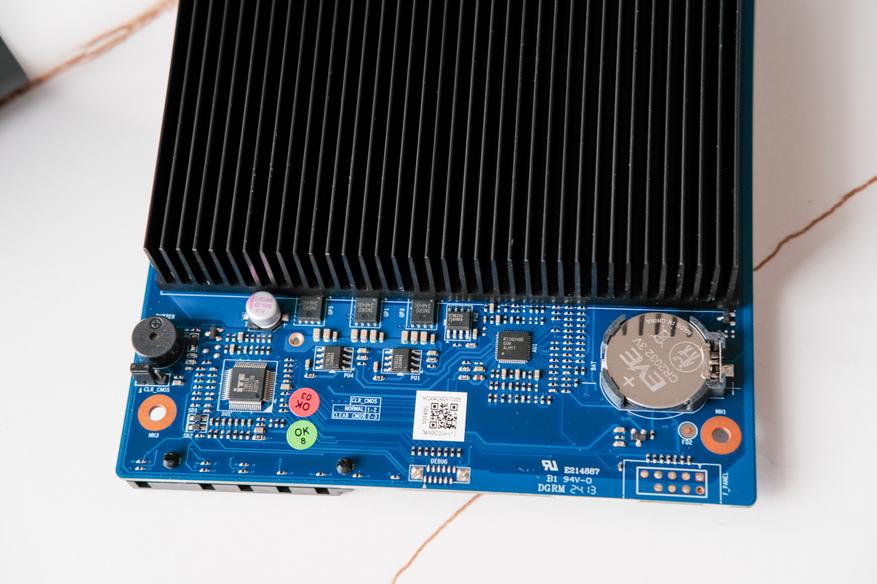

Здесь уже можно более подробно оценить и качество сборки и компоновку. Также можно заметить весьма массивный радиатор, под которым находится процессор Intel N95. Это не самый горячий процессор, и бывает что он даже работает на пассивном охлаждении. Но тут радиатор однозначно обдувается воздухом от встроенного в корпус вентилятора. А судя по площади радиатор, он отводит тепло не только от процессора. Но и от элементов питания (VRM)

Тут же рядом можно заметить USB порт и торчащую из него флэшку. Это ключ для системы TOS, и ее можно заменить, например если захочется установить на этот NAS систему Xpenology (но я таким заниматься не планирую).

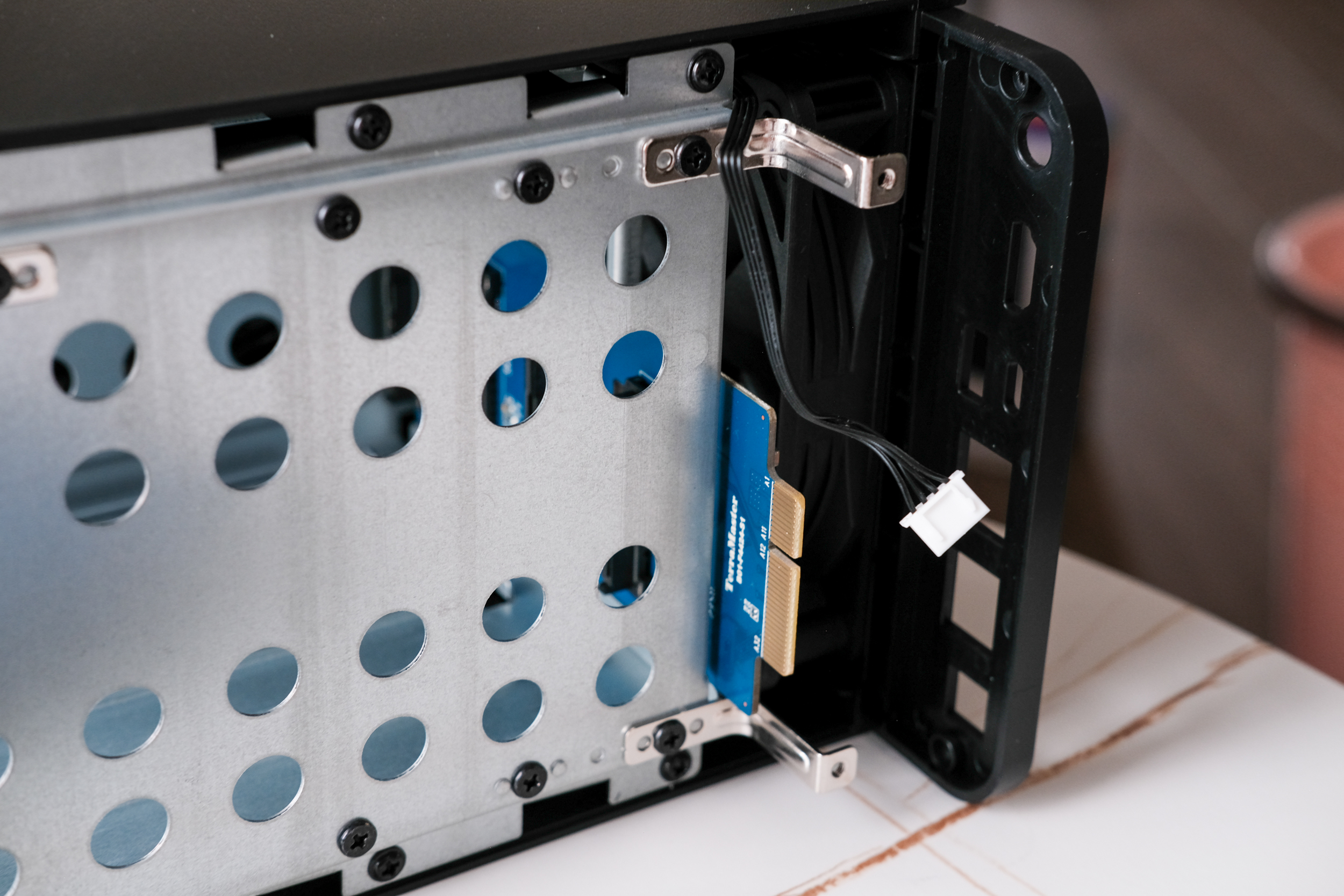

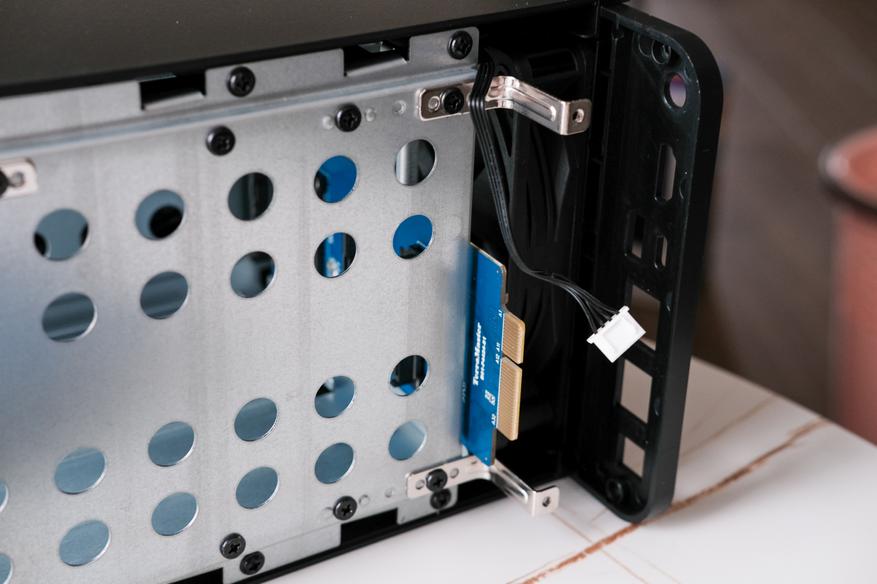

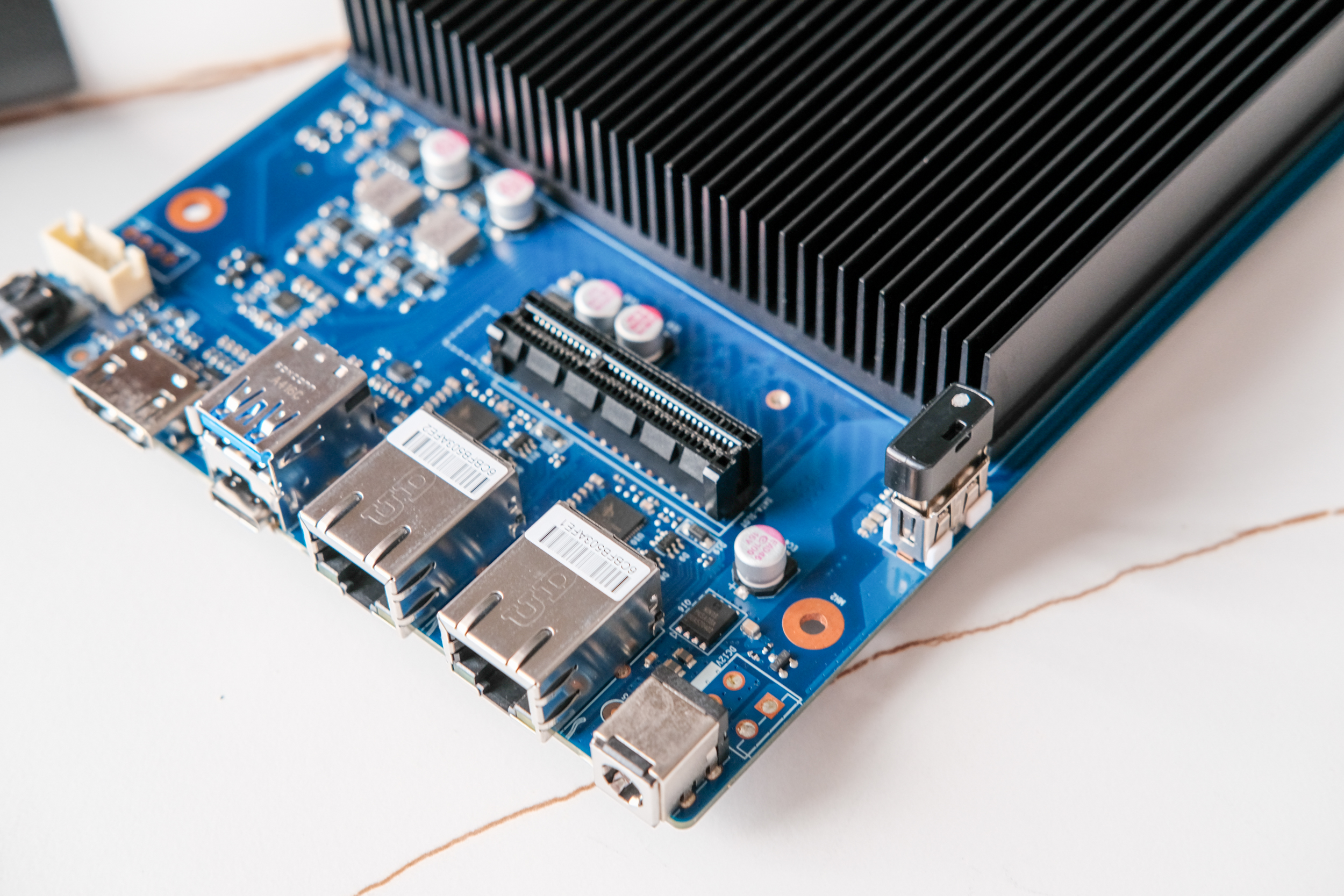

Еще рядом можно увидеть широкий порт, через него подключается вторая боковая плата, с портами sata. Фото ниже

На угловой плате кроме портов больше ничего важного нет. Только немного SMD по линиям питания.

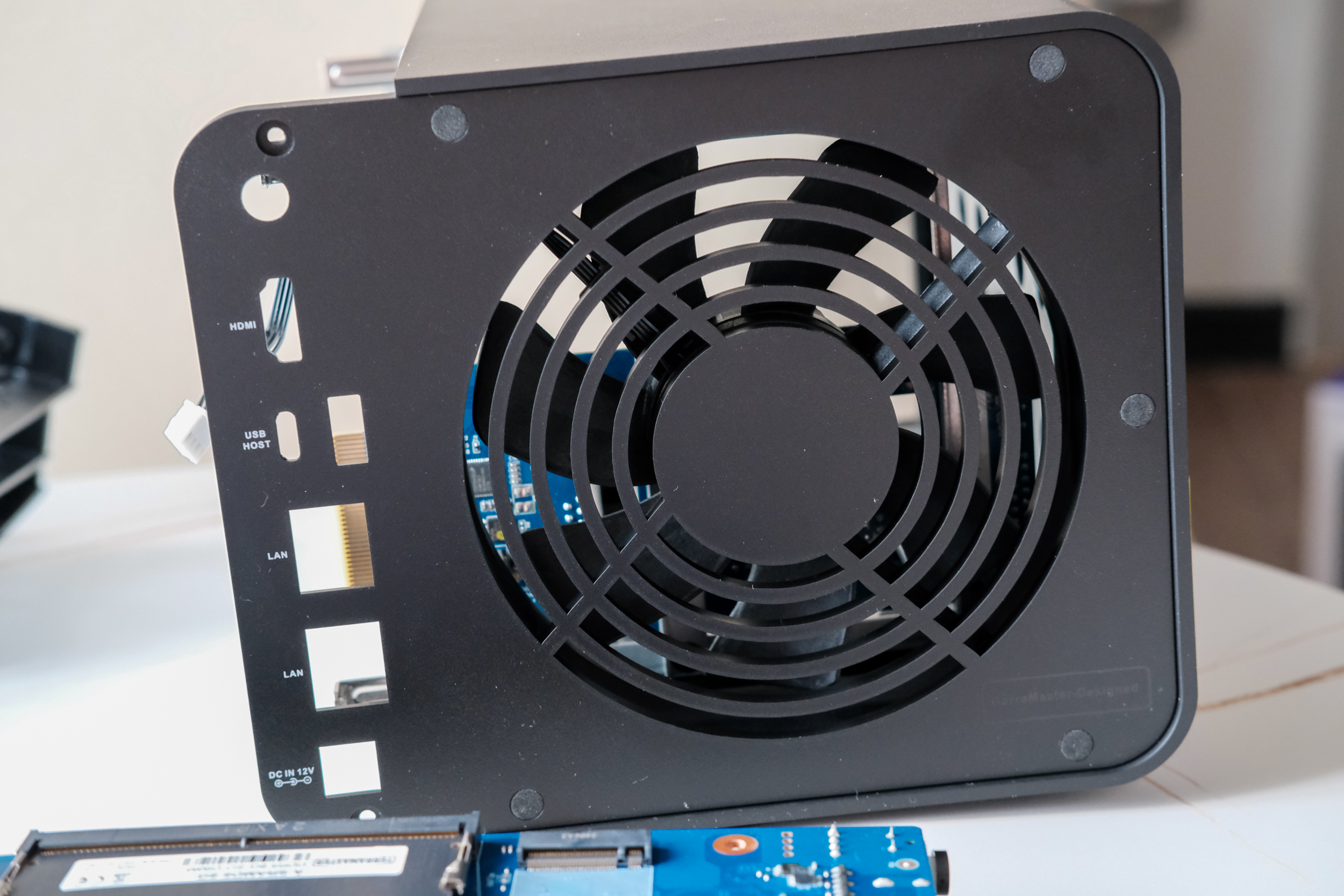

А всю эту красоту обдувает 90мм кулер, который занимается тем что выдувает воздух из корпуса

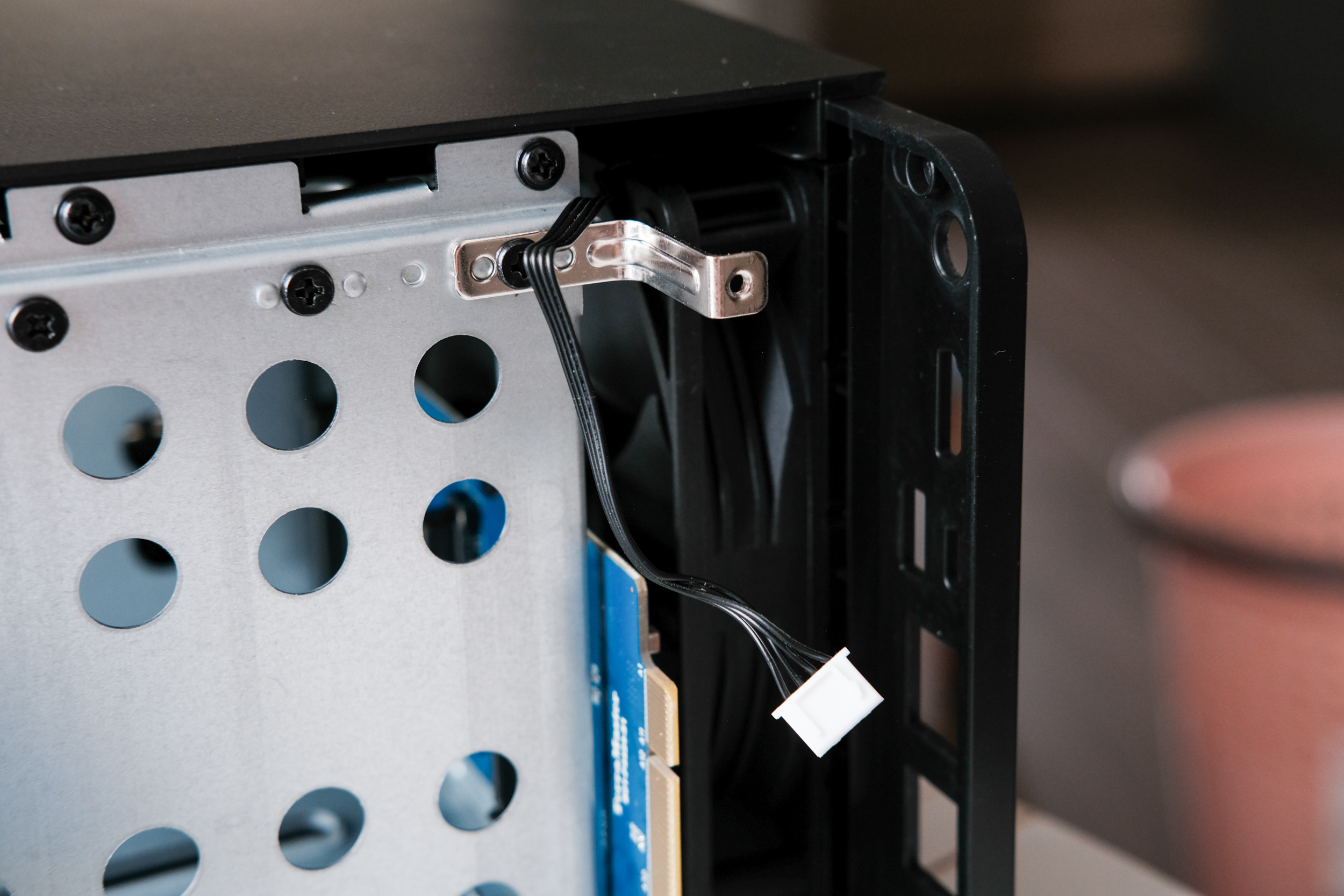

Судя по тому что подключается он к материнской плате с помощью 4 пинов, можно понять что его скорость регулируется в зависимости от температуры внутри корпуса и процессора (так и есть). Но даже при самой большой нагрузке (например когда идёт синхронизация сразу с несколькими устройствами по сети) кулер практически не слышно. Только если поднести ухо близко к корпус, то можно услышать шурашние. Но в этом случае гораздо громче будут работать диски HDD.

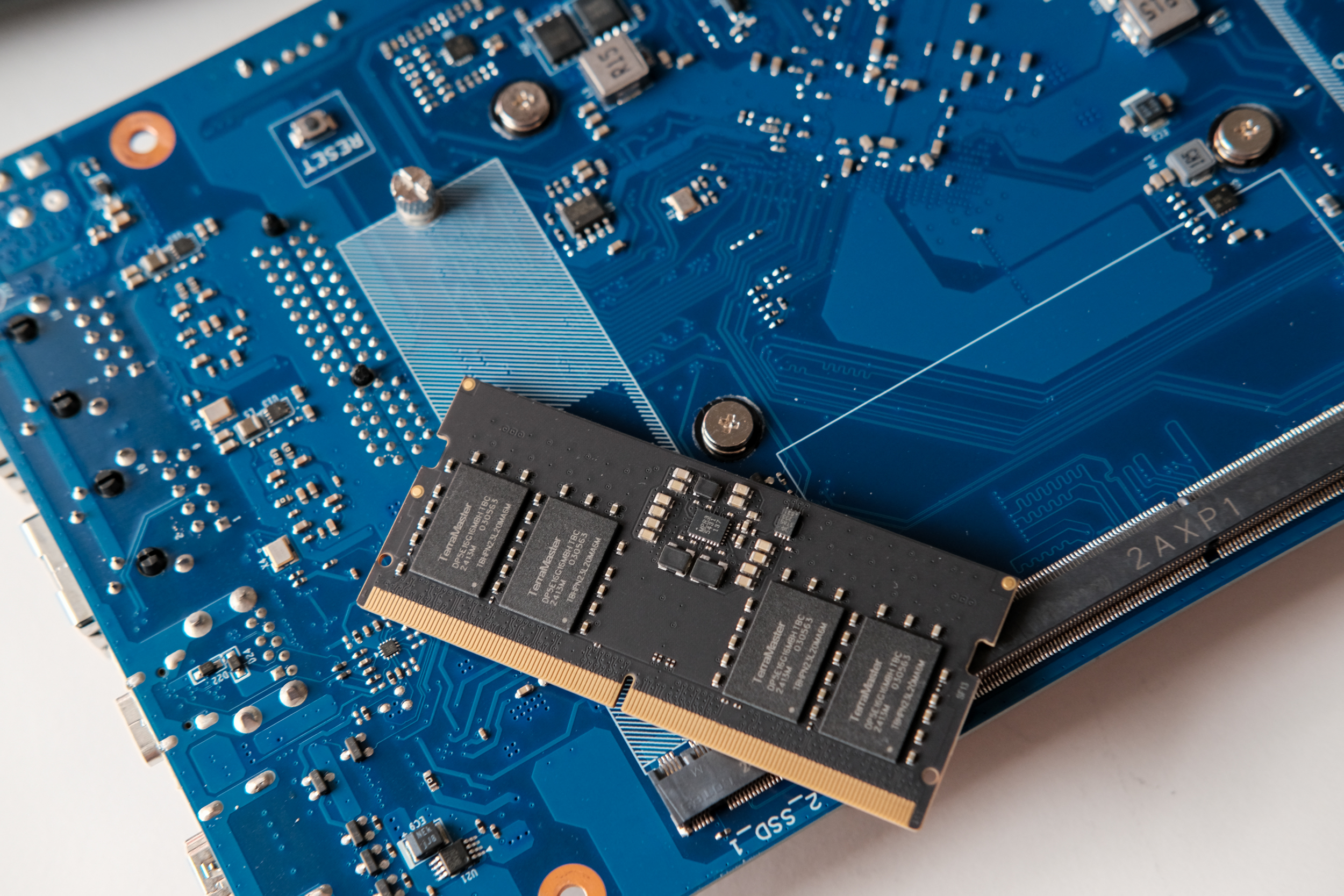

Ну и отдельно еще покажу интересную фотографию. Память RAM тут имеет чипы которые маркированы как Terramaster DPSE16G16MBHTBC

Что это за зверь, даже гугл не знает. Но честно сказать, доверие у меня к этой памяти есть. Просто потому что уже не первый раз сталкиваюсь с устройствами от Terramaster.

Теперь можно собирать NAS обратно и приступать к настройке.

Только перед этим надо еще определиться с памятью. NAS позволяет построить домашнее хранилище общим объёмом до 88Тб. Это четыре диска по 22Тб каждый. Но честно сказать, для дома такое решение во первых дорогое, а во вторых наверное избыточное (но это не точно). Ну для меня это точно много. Поэтому я пока не стал вбухивать все деньги в HDD, и поставил имеющиеся у меня два HDD по 500гб каждый. Да, кто-то скажет что этого мало. Но для моих целей пока достаточно. К тому же мне надо еще мой другой NAS догрузить памятью, а это тоже вложения. Но это уже другая тема. В общем сейчас у меня установлено два HDD по 500гб с общей памятью 1тб. В Raid собирать не стал, буду делать это позже, когда поменяю диски.

Встроенное ПО TOS 6 от Terramaster

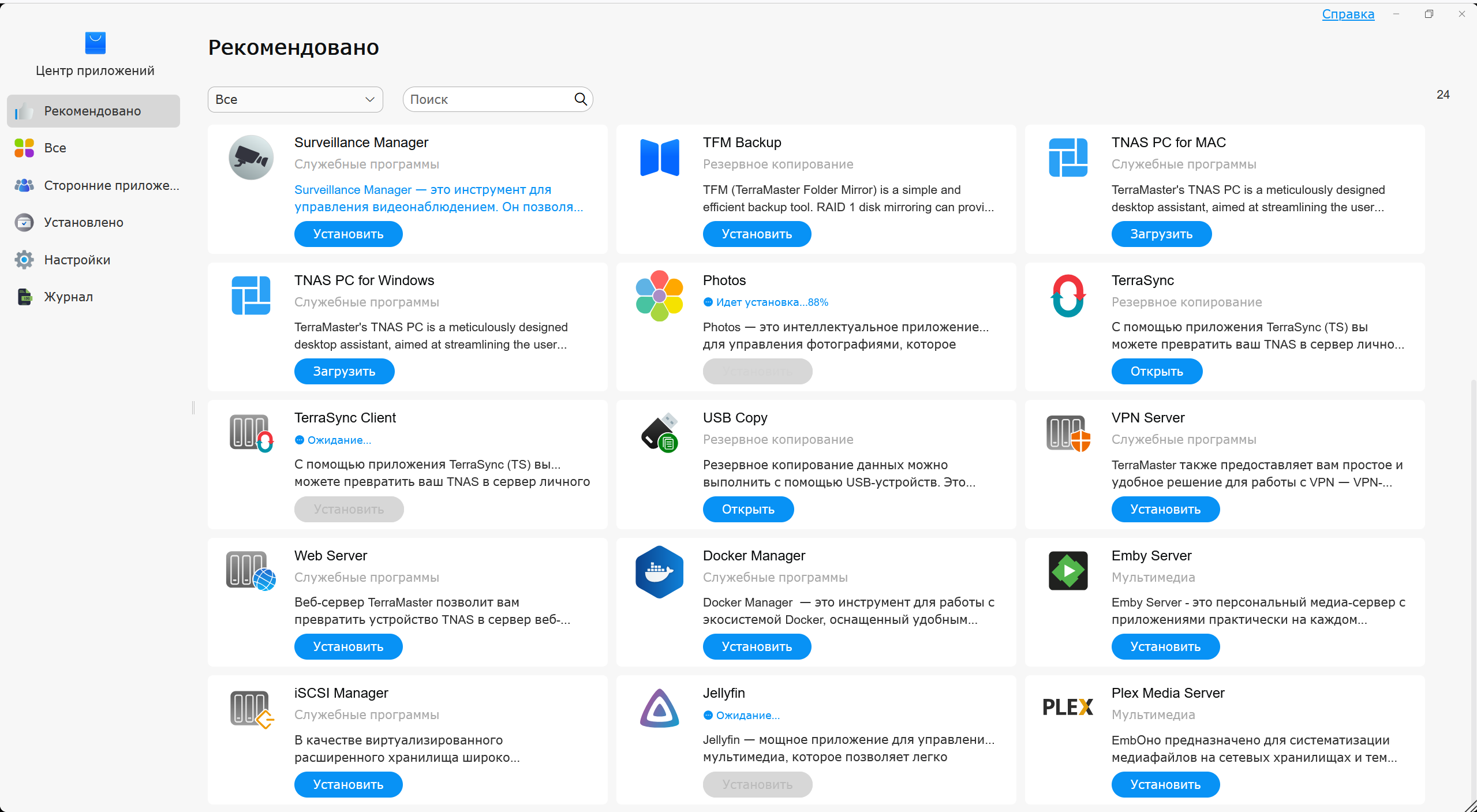

В сети есть много отзывов о TOS, и они разнятся. Комуто не нравится эта ОС, а кого она устраивает. Всё конечно же зависит от задач. Лично мне более чем хватает всего функционала, и того что дают плагины (а их выбор тут вполне большой, не меньше чем на те же Synology)

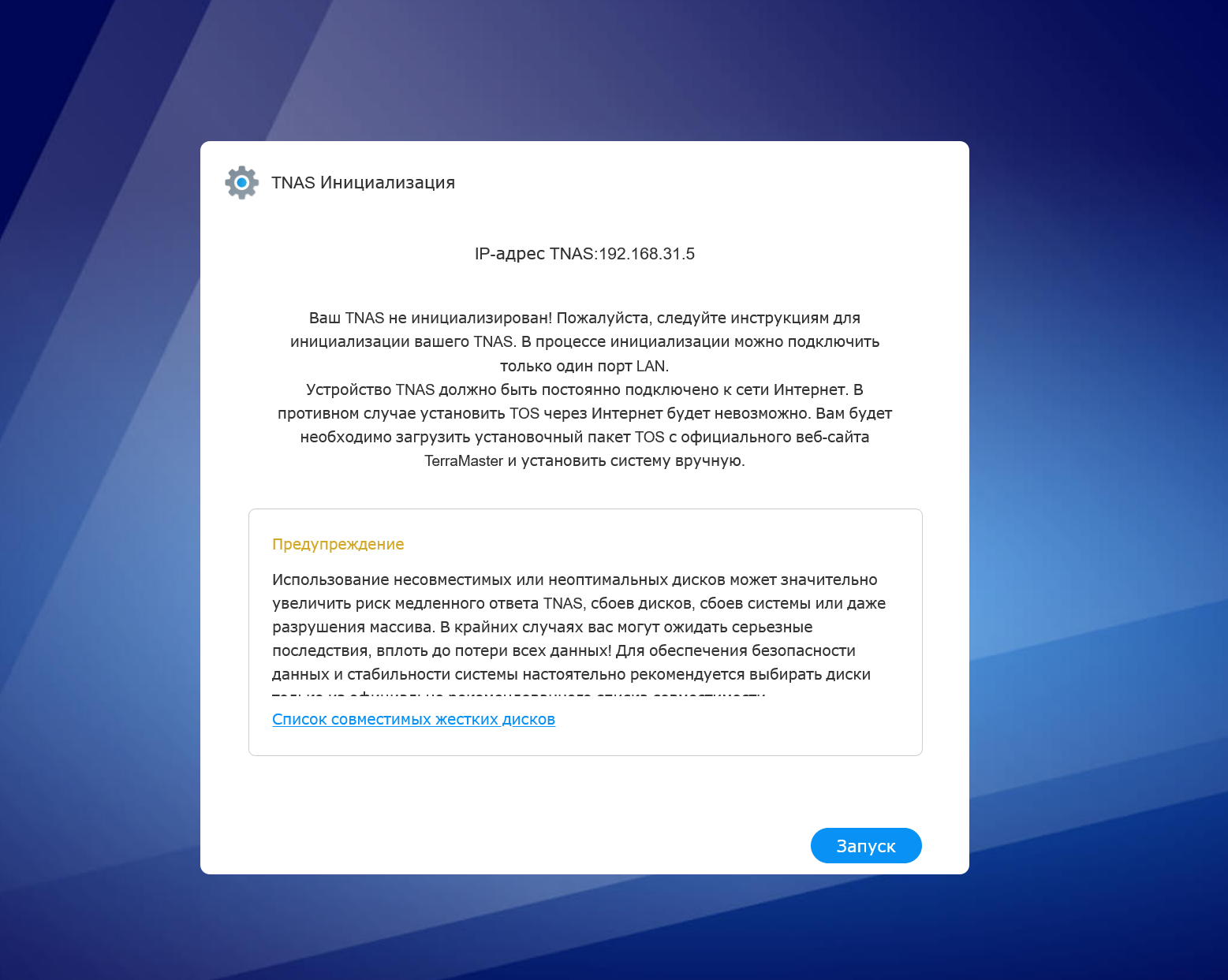

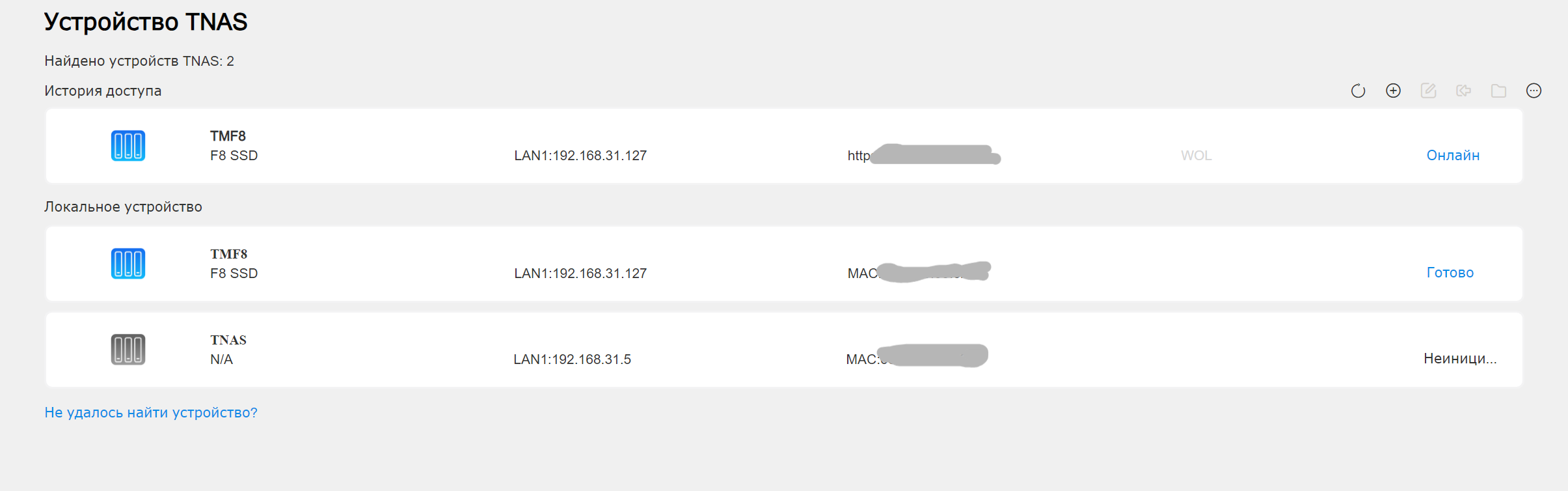

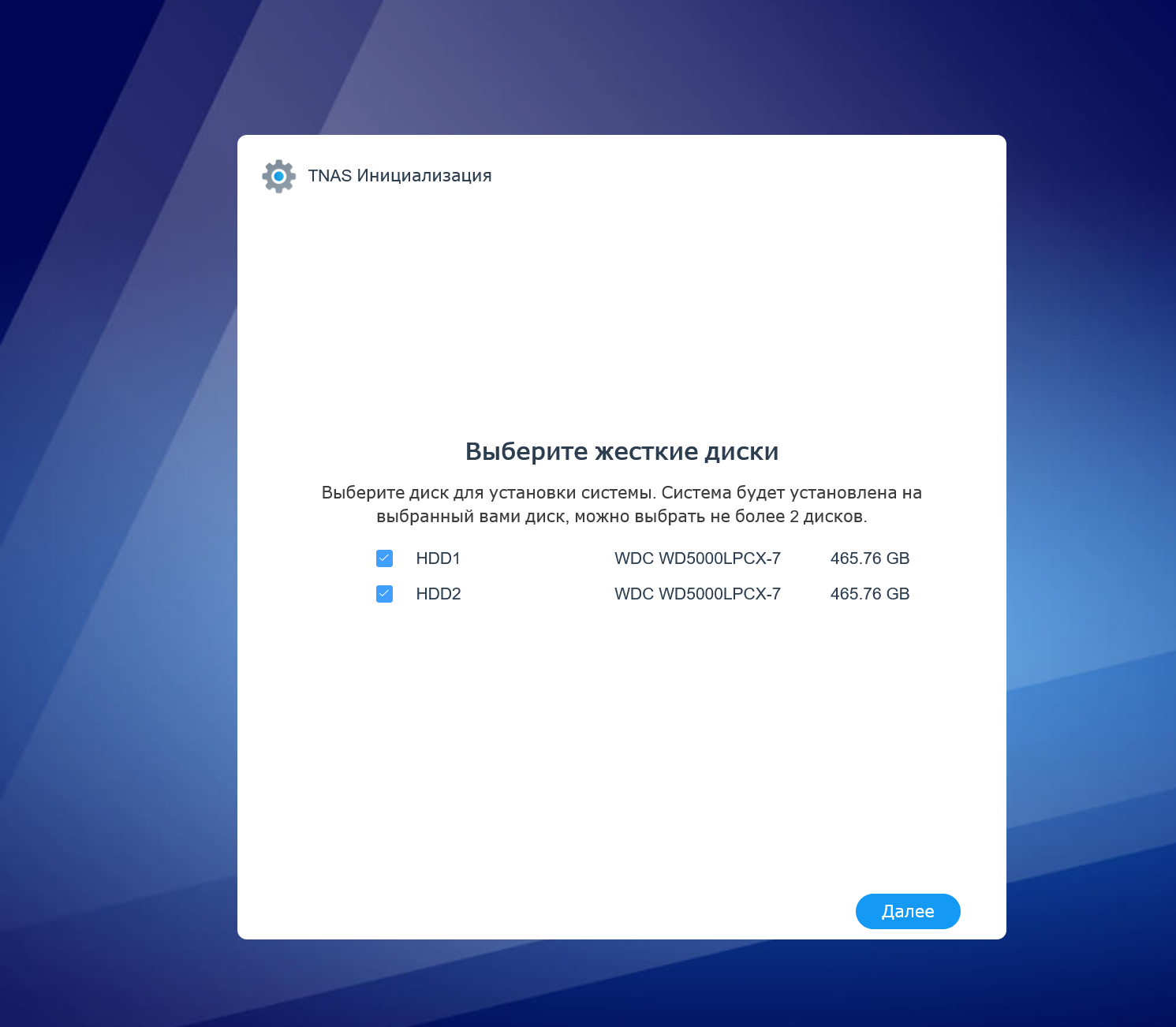

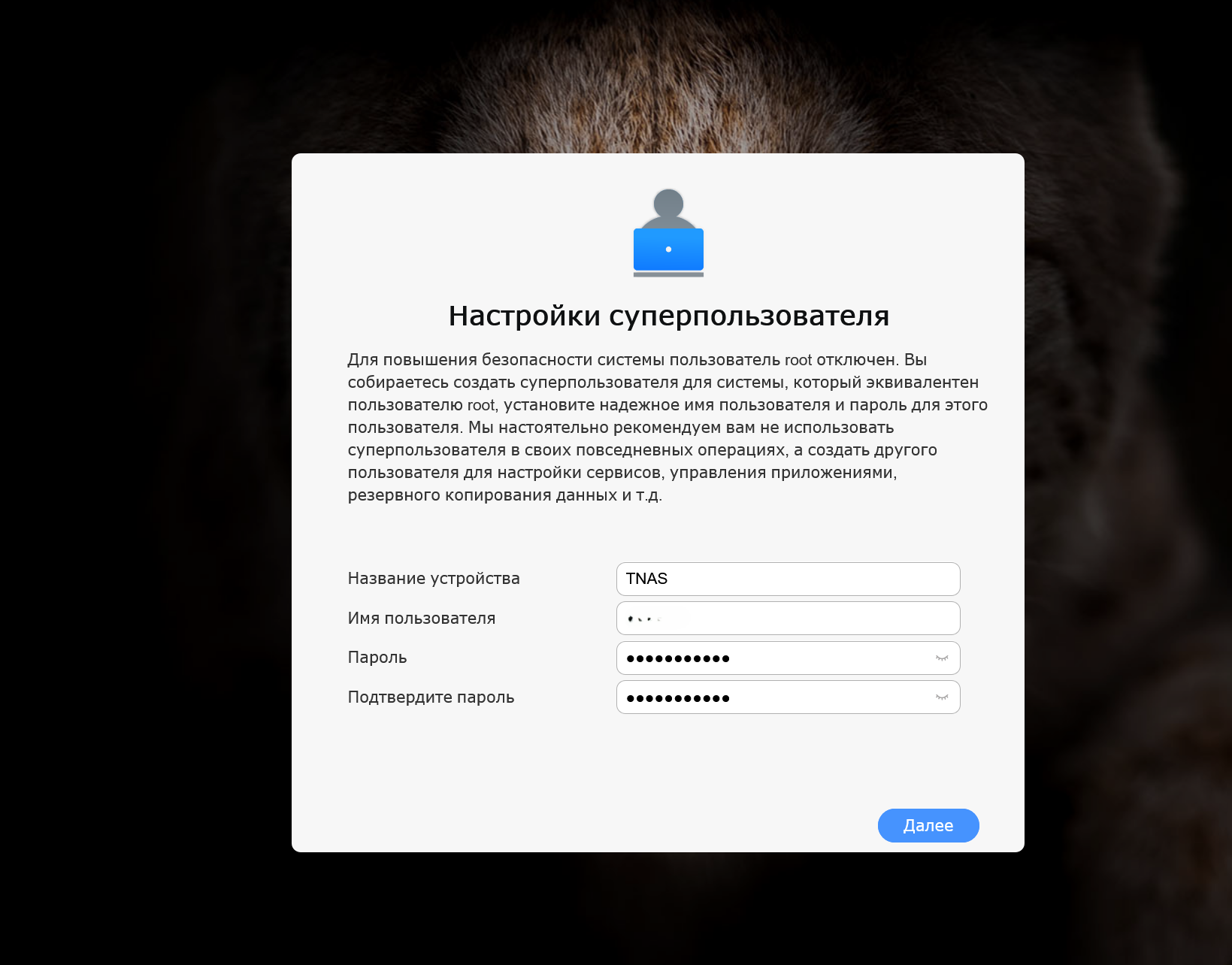

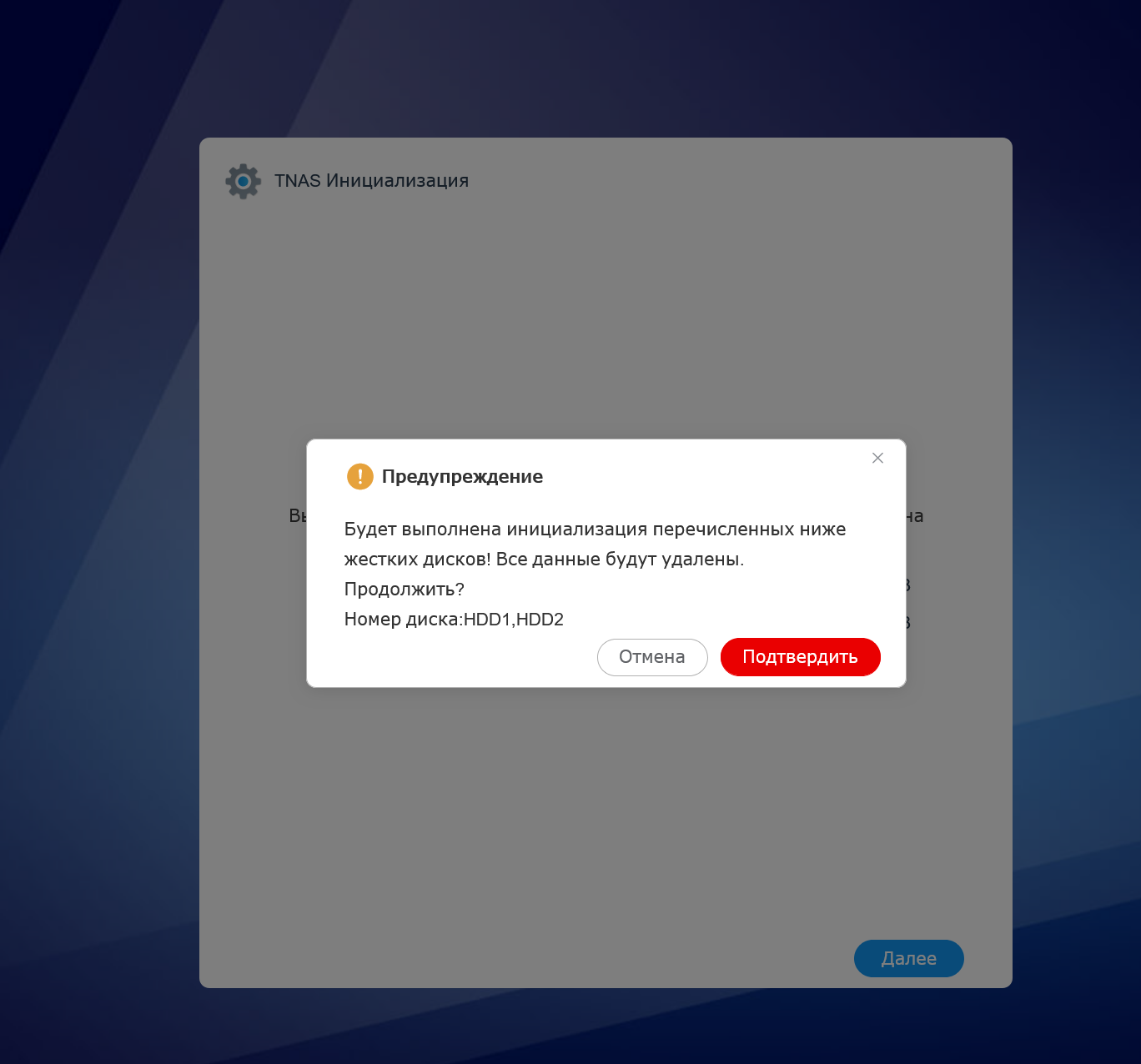

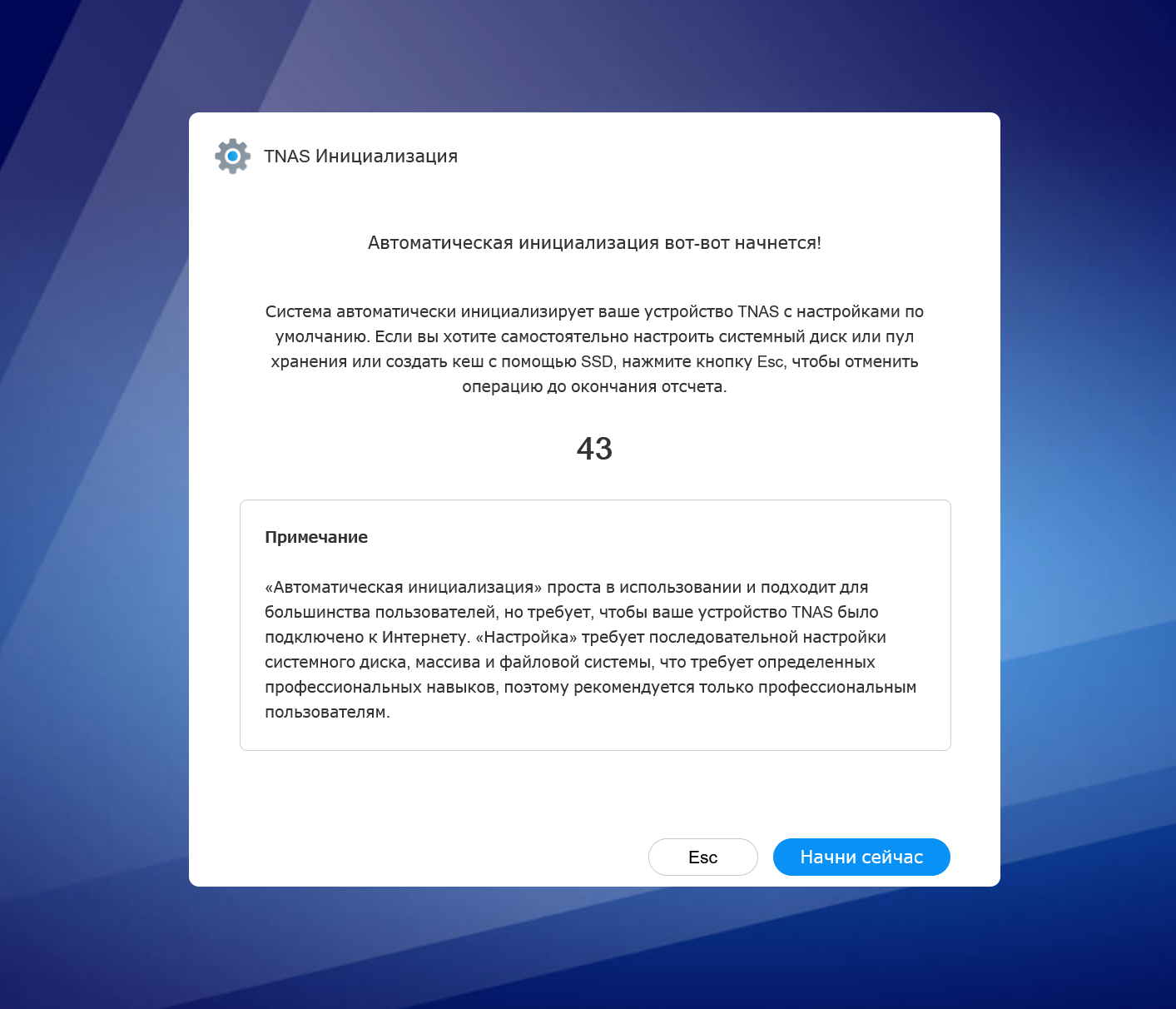

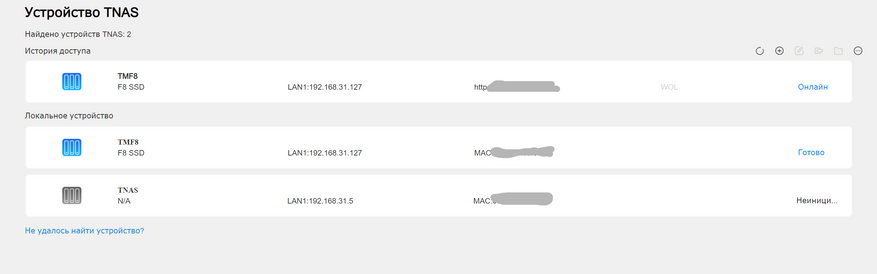

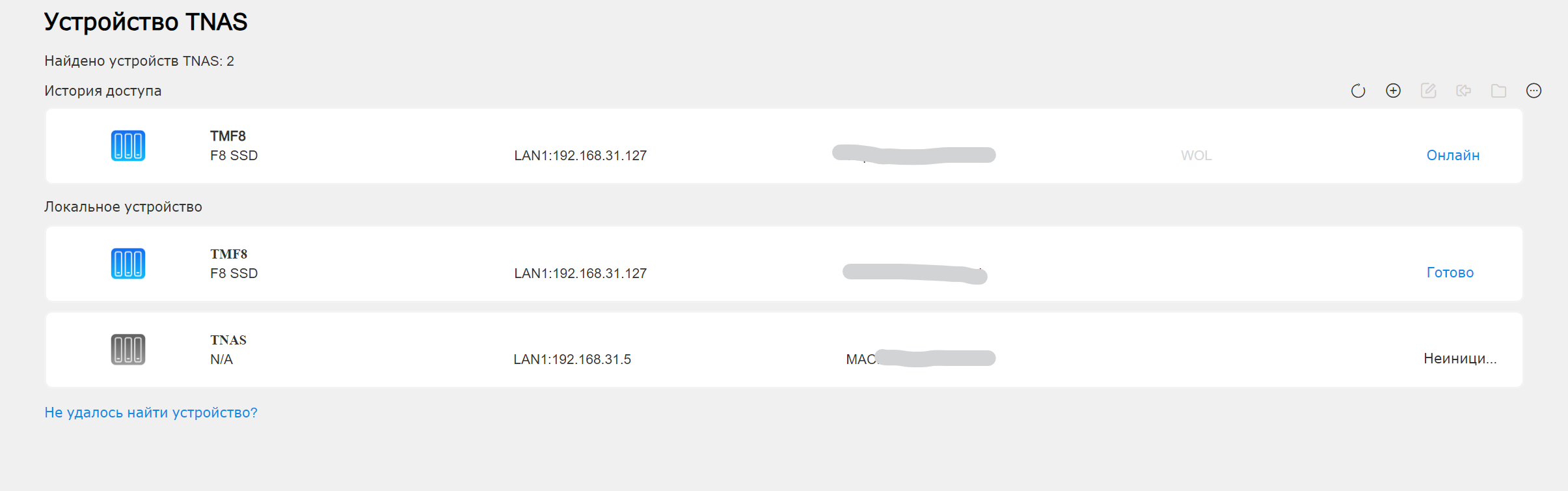

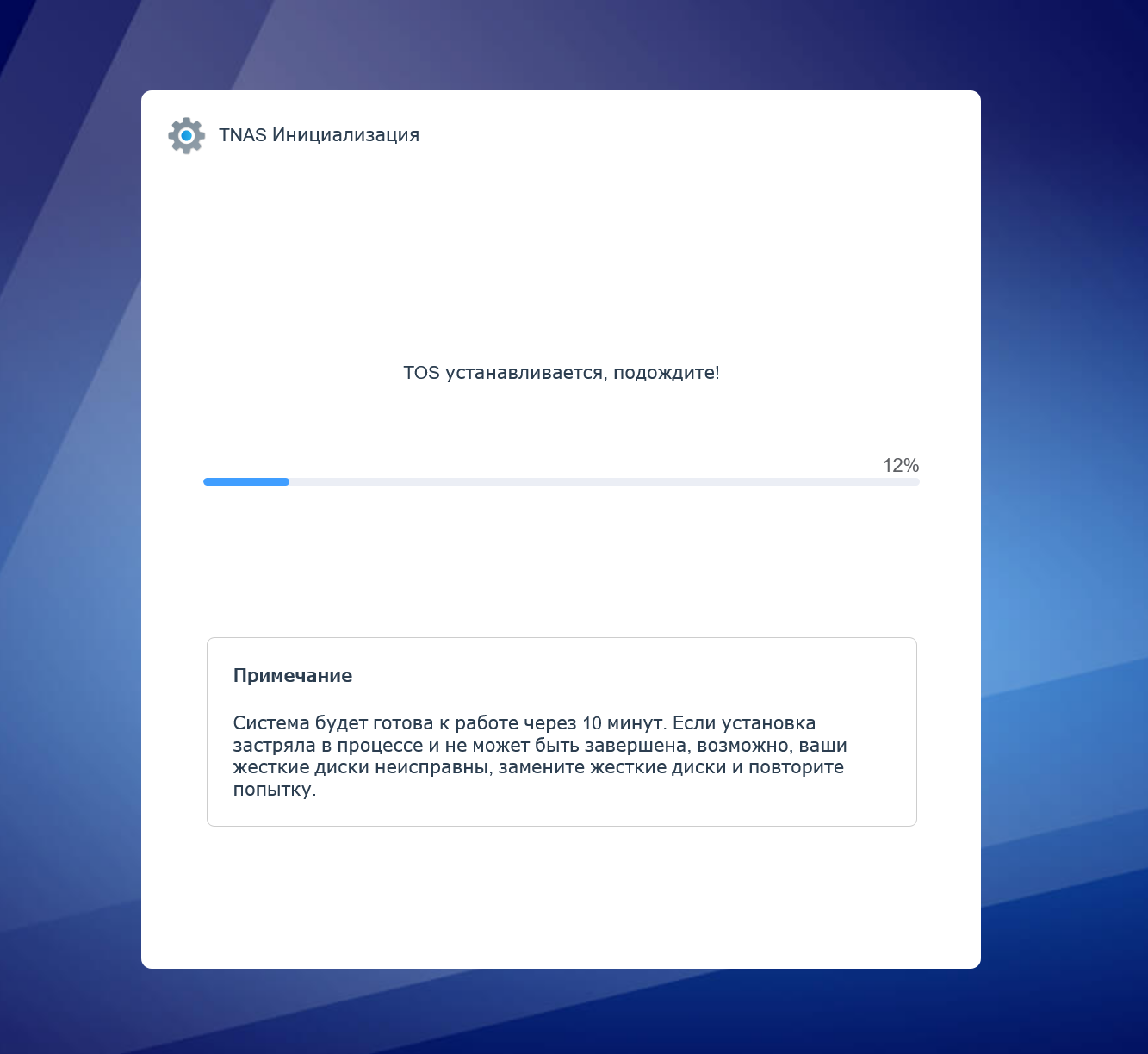

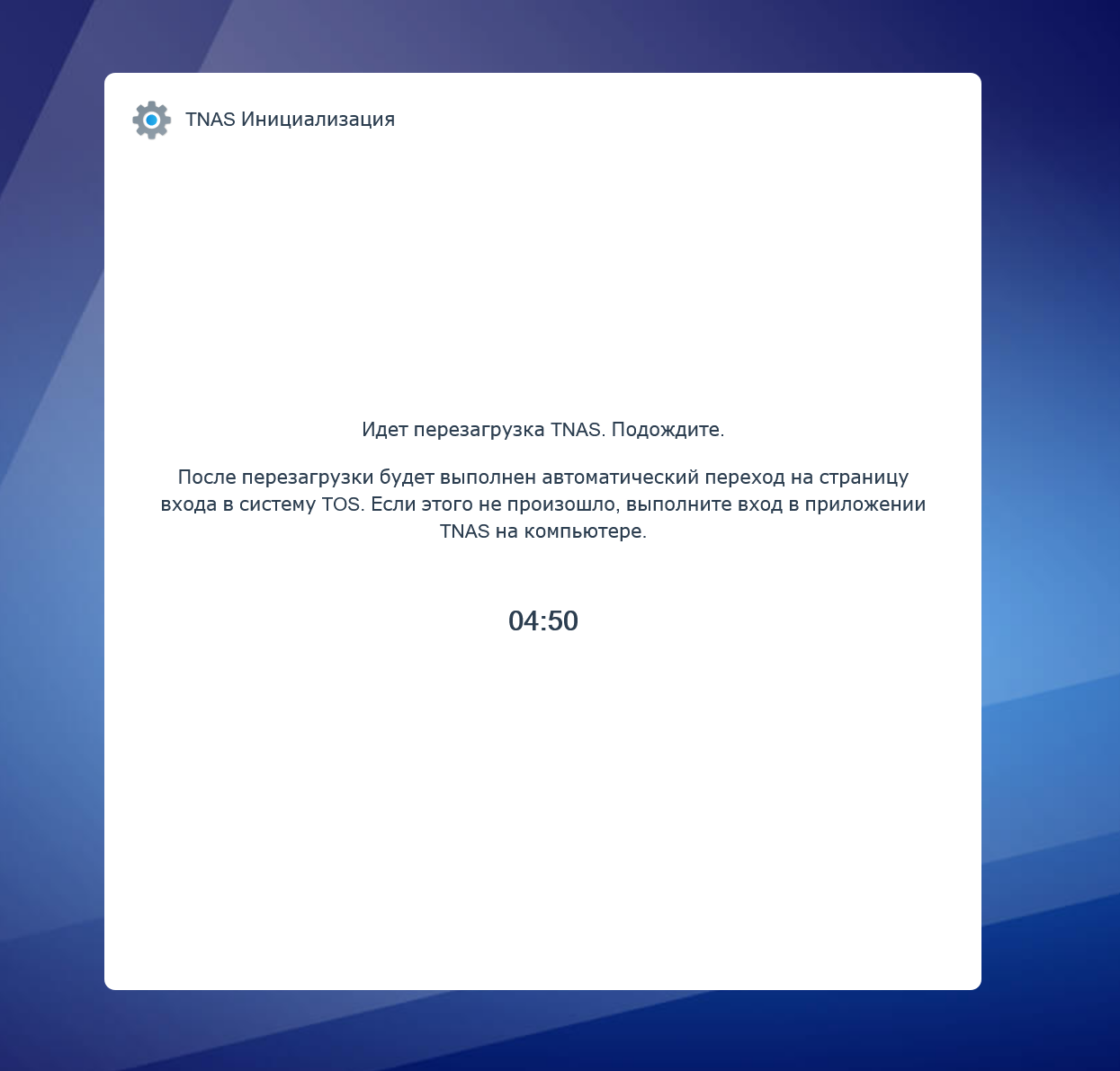

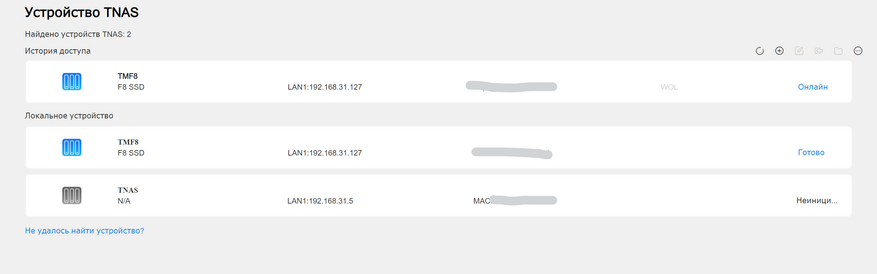

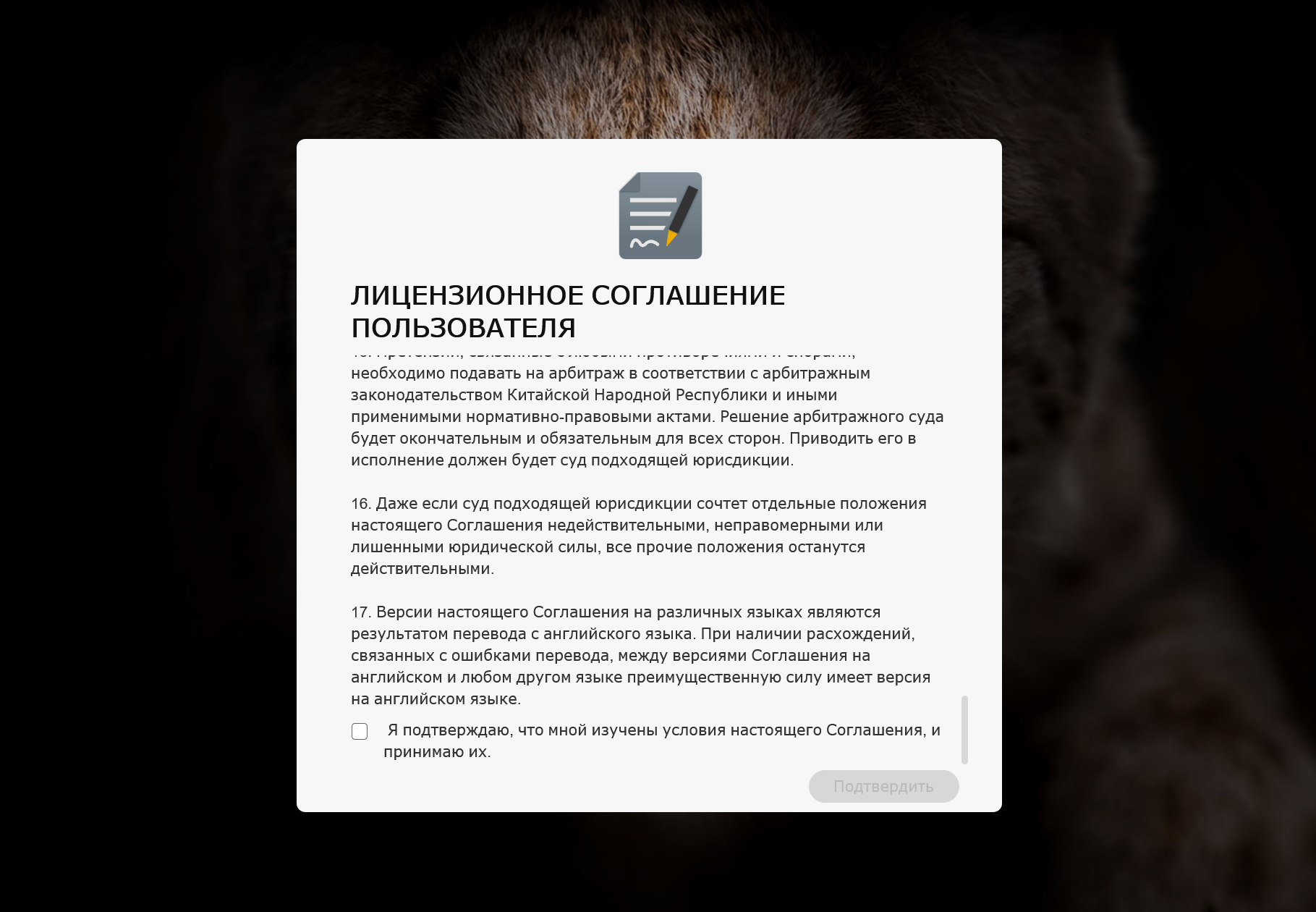

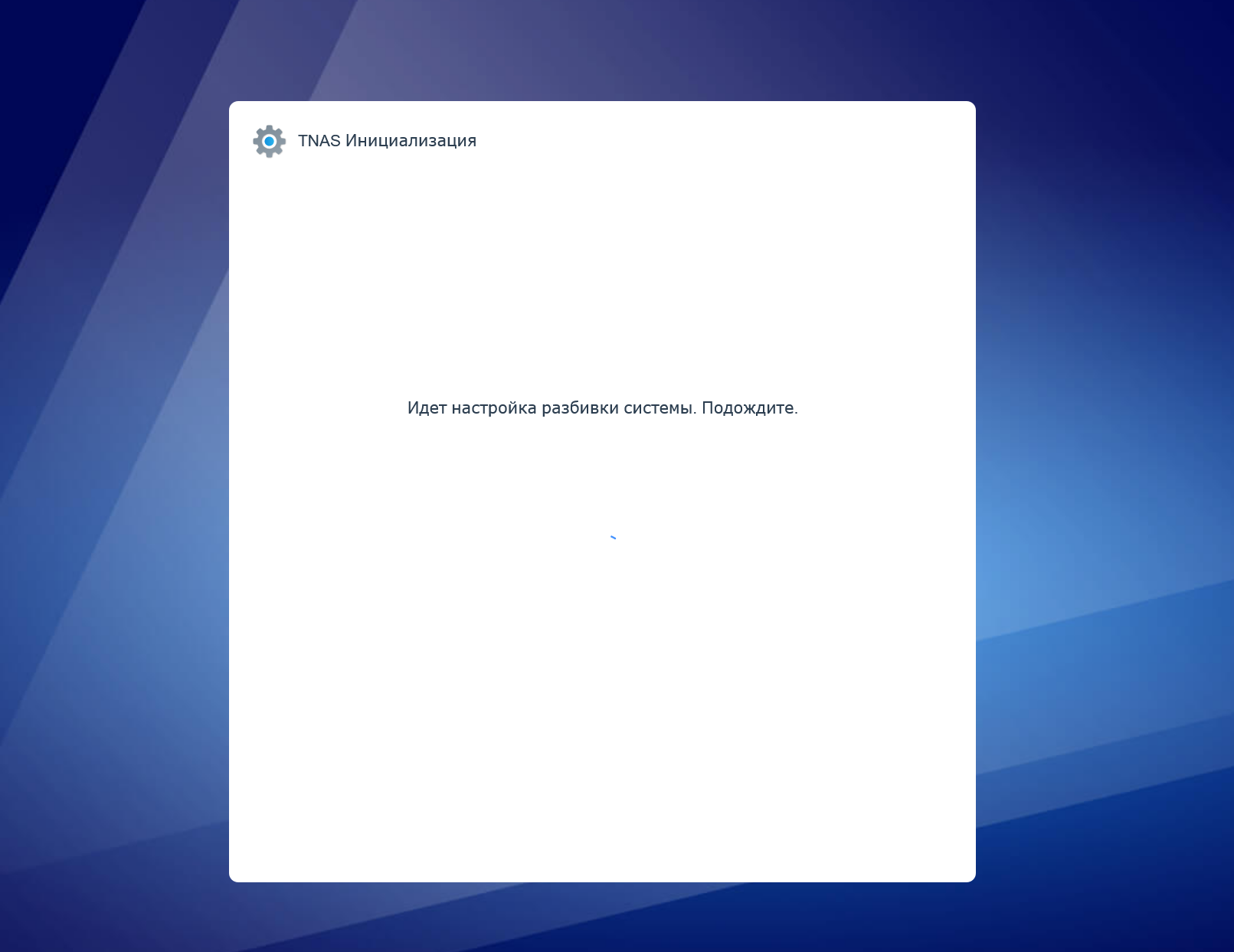

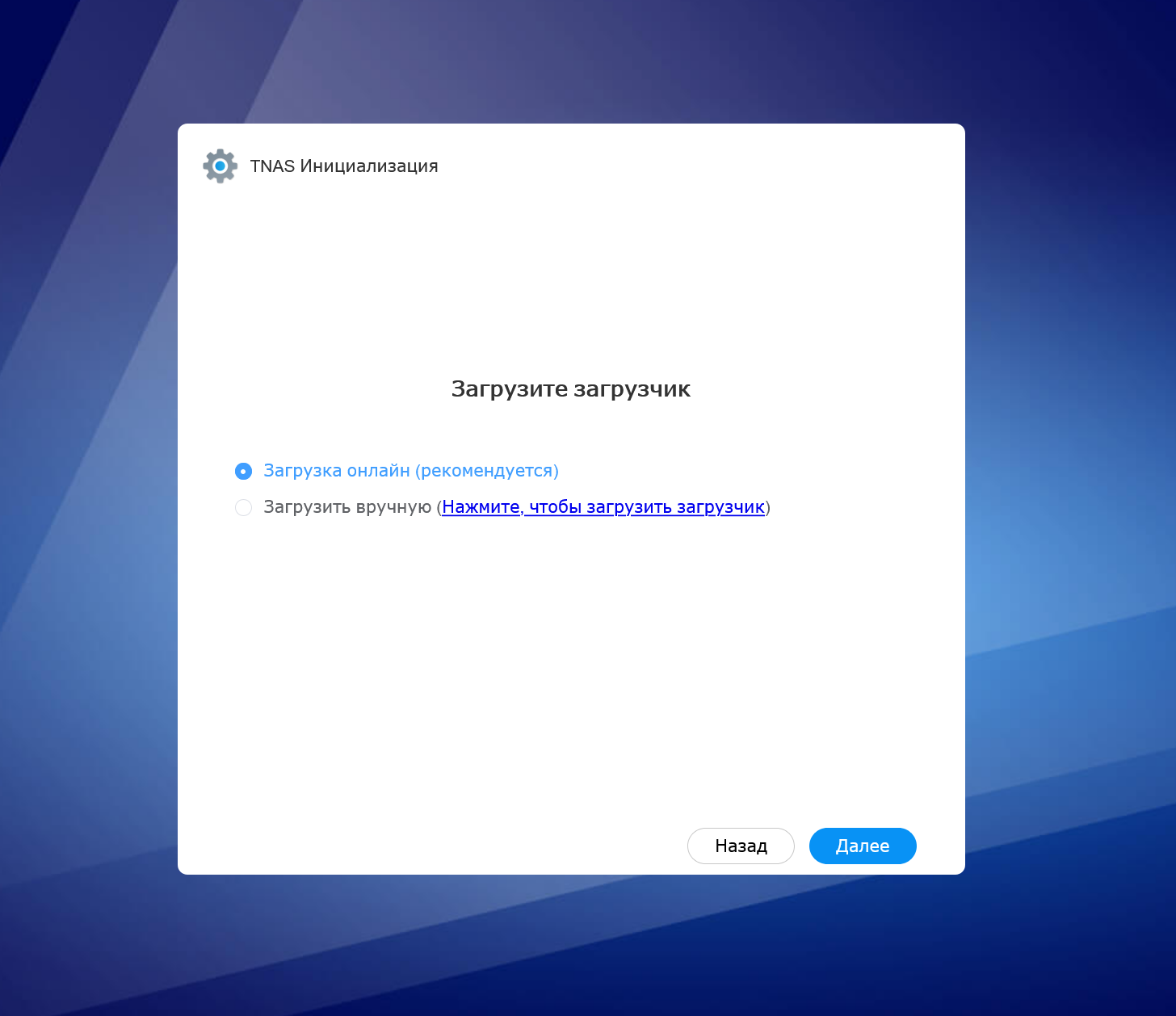

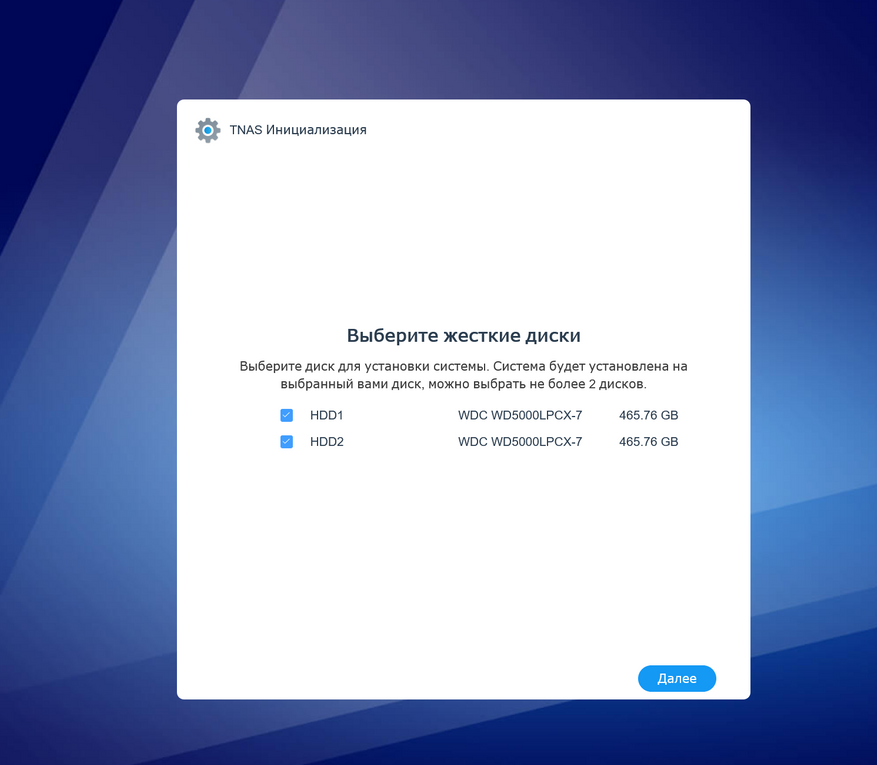

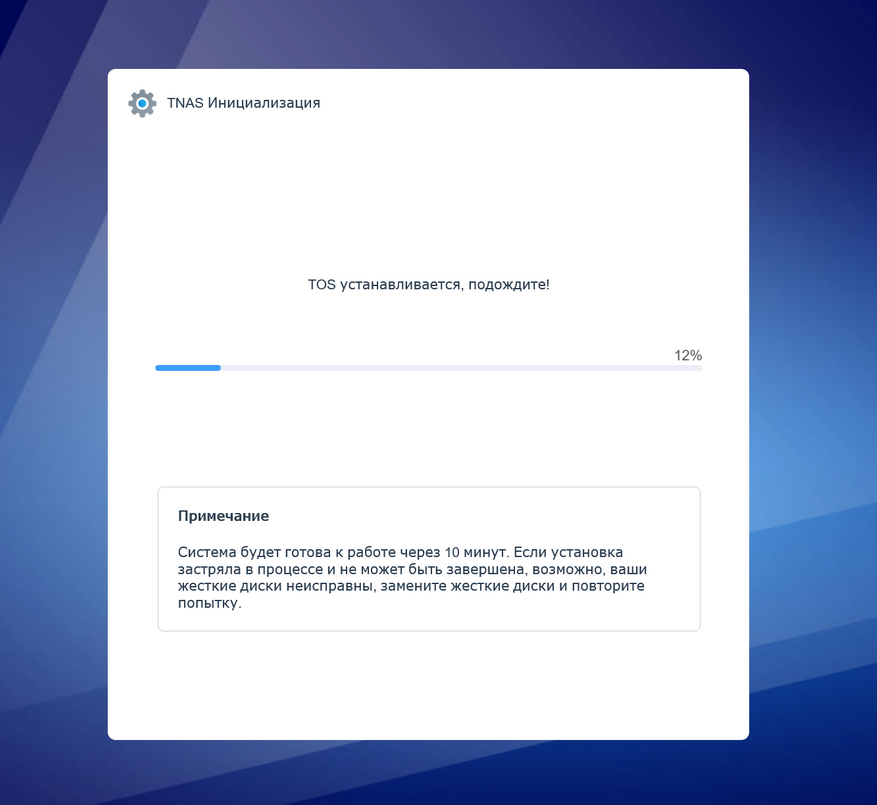

Первым делом инициируем устройство и ждём пока пройдёт первичная настройка, затем пошагово настраиваем NAS как новое устройство. Обязательно запоминаем логин и пароль. Они нам много раз пригодятся

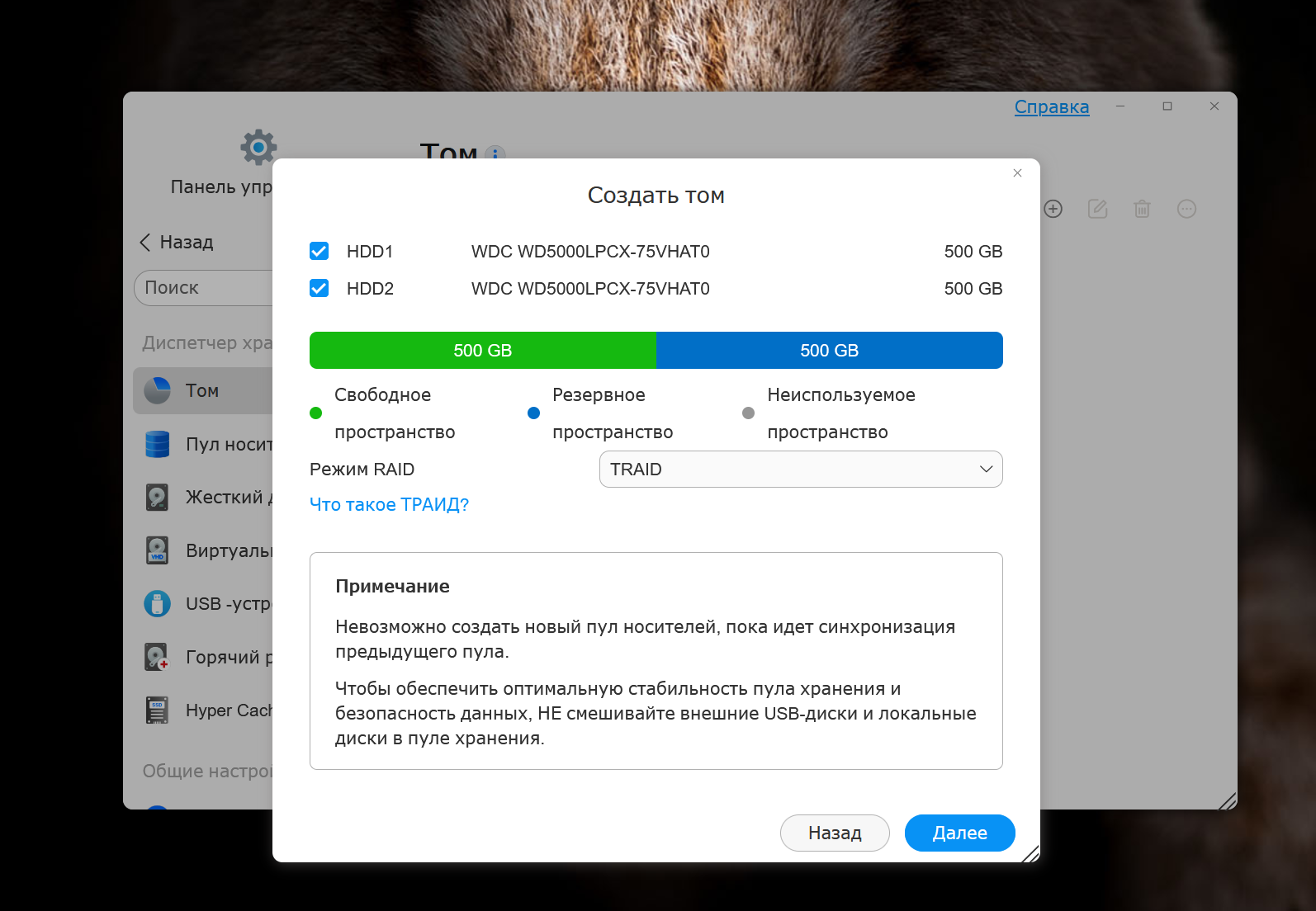

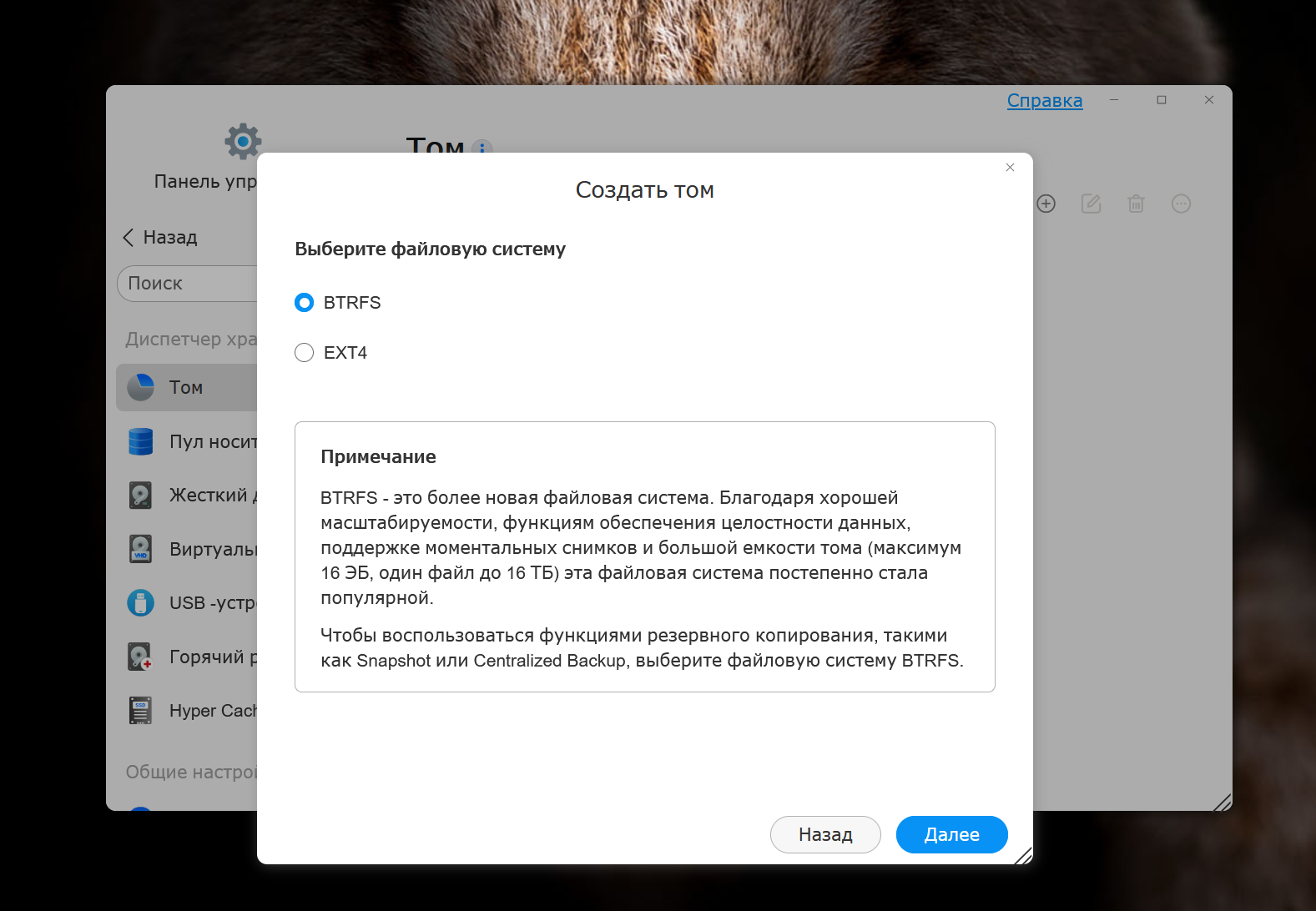

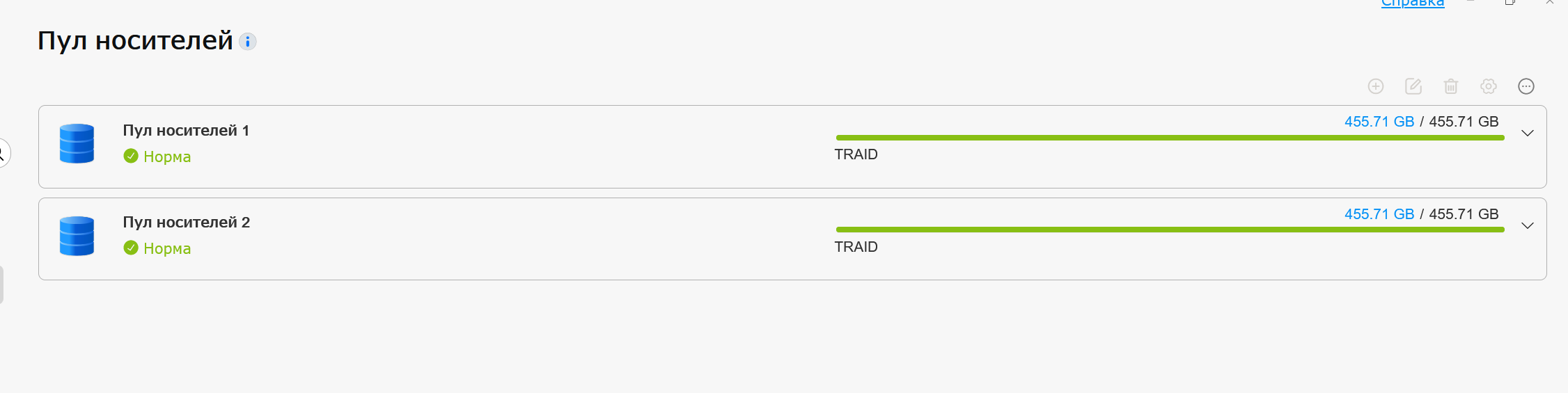

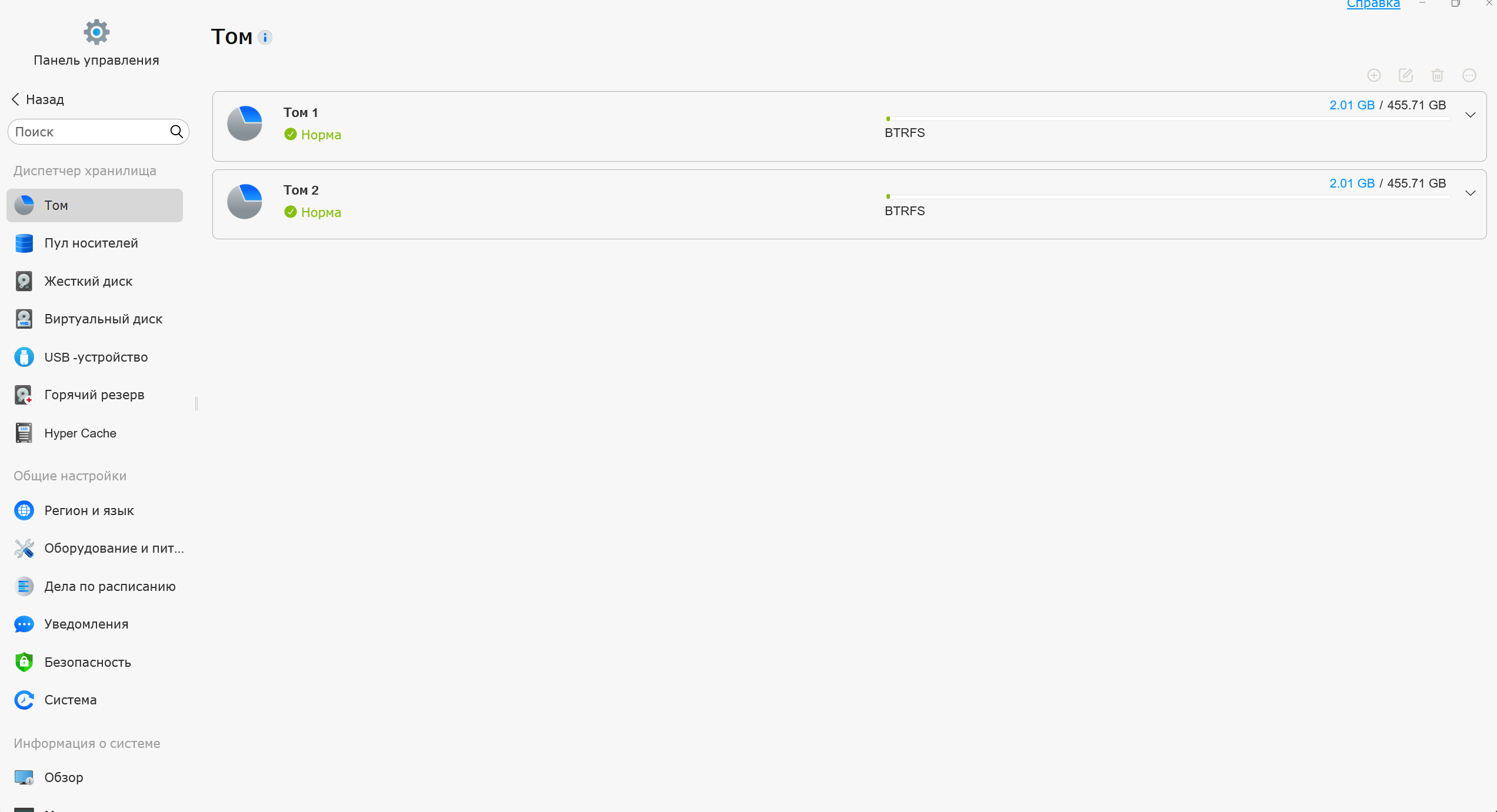

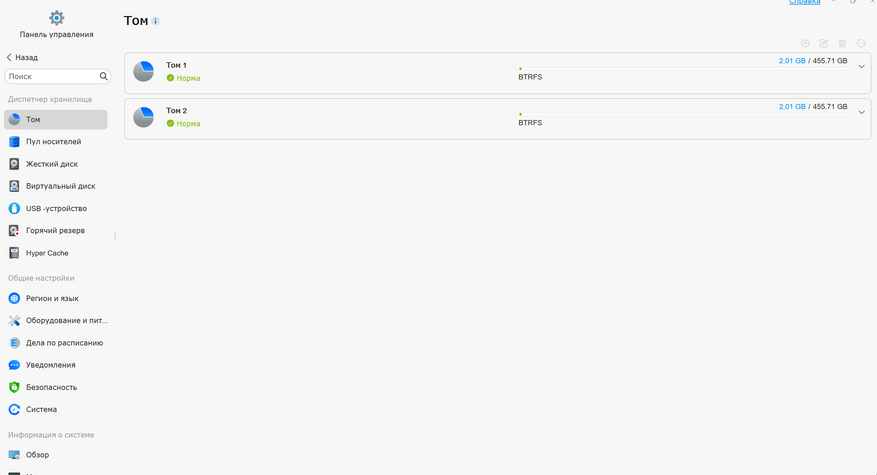

Затем размечаем диски и создаем тома. А затем устанавливаем нужные нам плагины.

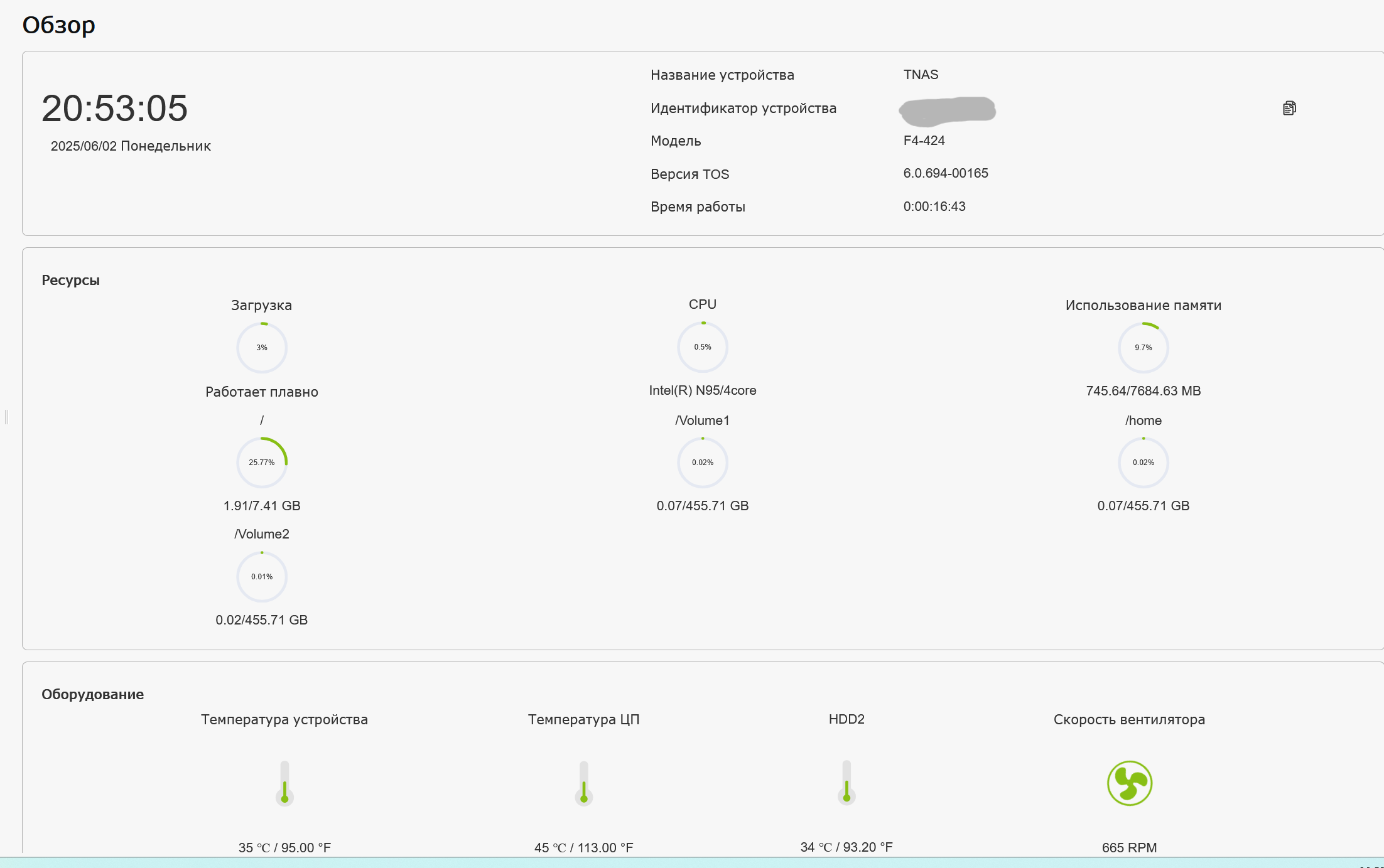

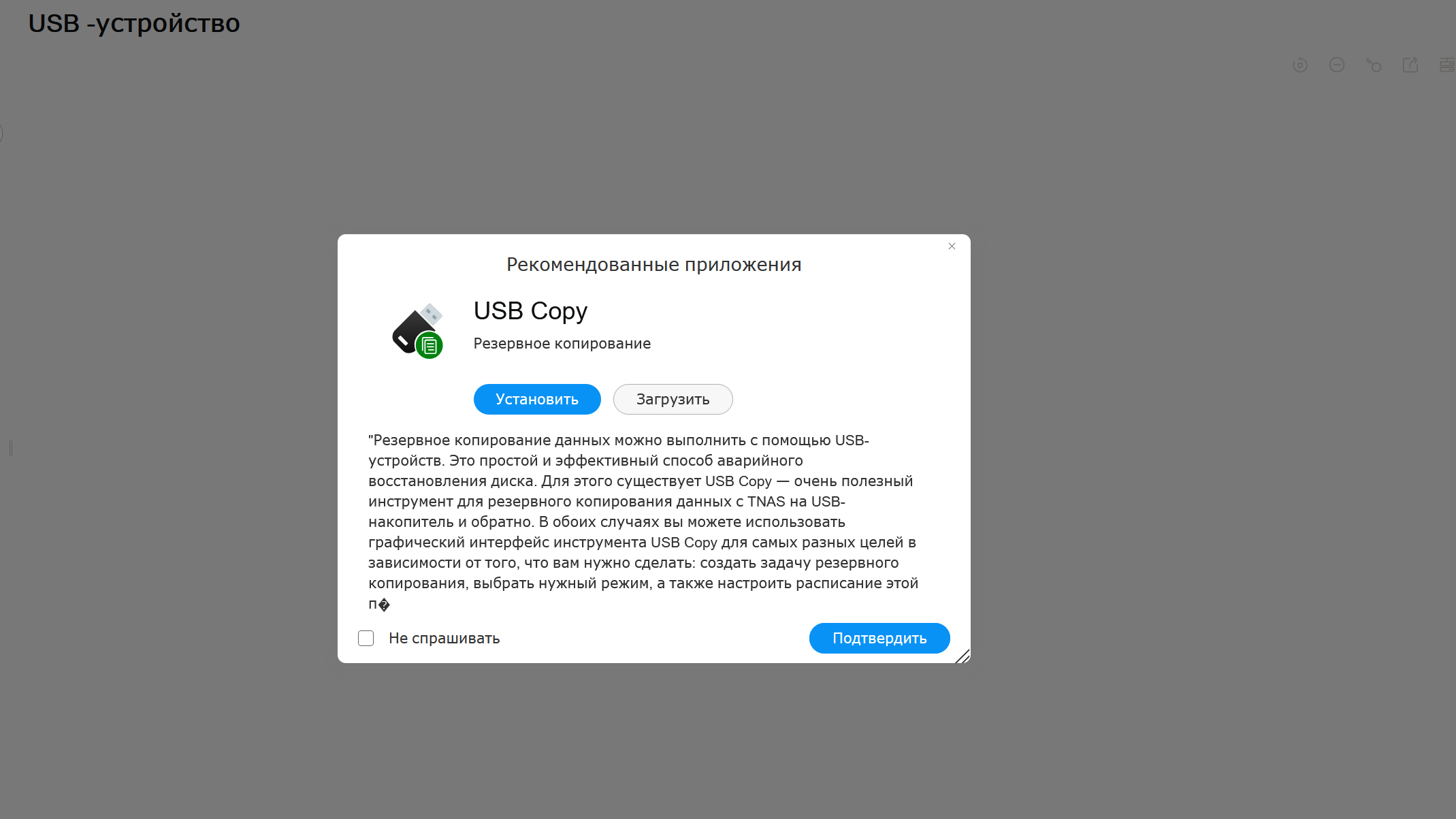

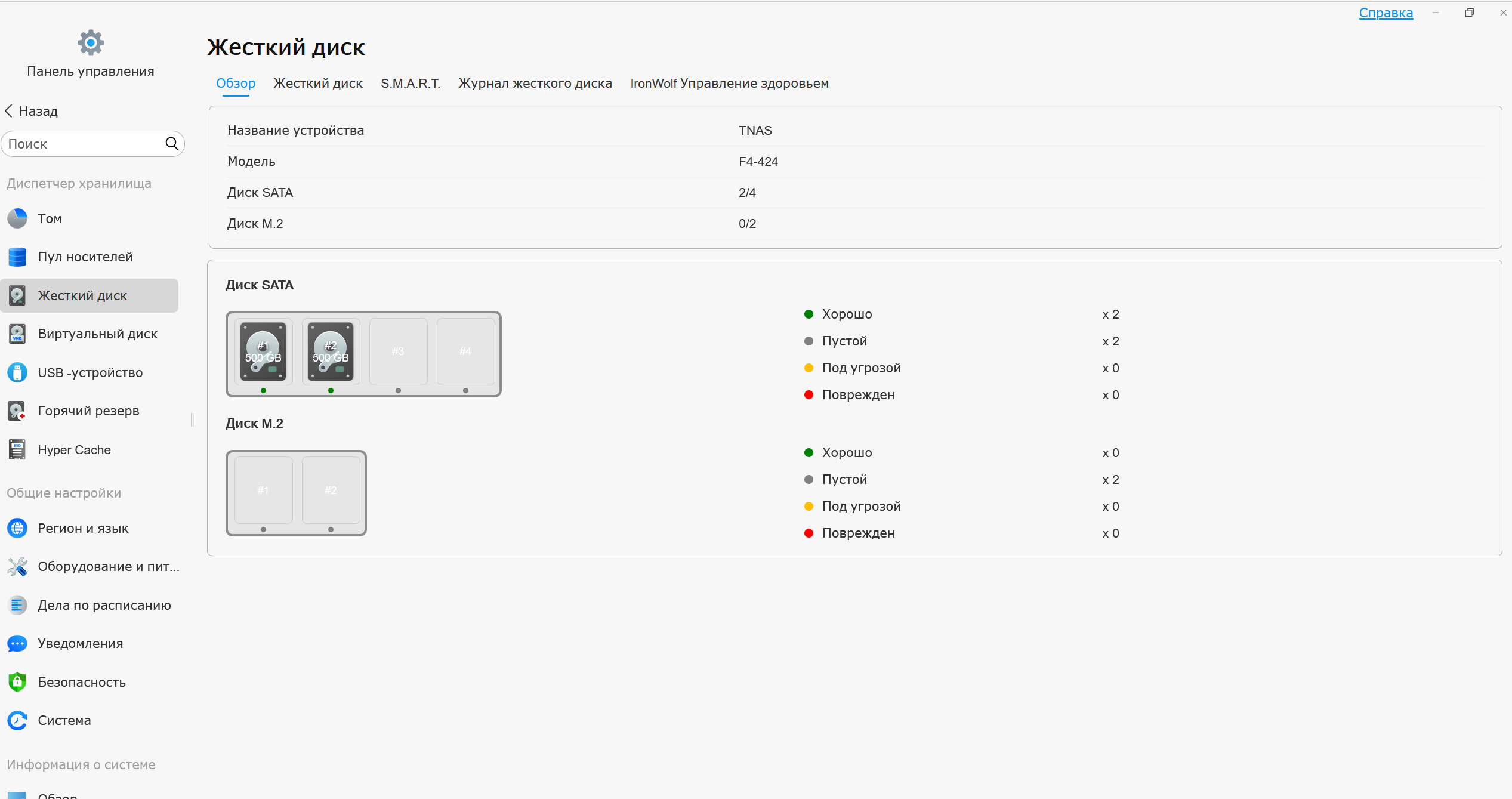

Ниже покажу еще некоторые элементы внутри ОС. По сути это действительно ОС внутри NAS, просто управляется она с помощью другого компьютера и через браузер.

Мой опыт использования

Писал об опыте использования уже вот тут: Три месяца с NAS TerraMaster F8 SSD: мои впечатления Советую тоже прочитать.

В моём случае важными и нужными являются плагины Photos (с его помощью все мои фото и видео с телефона улетают на NAS, когда я подключаюсь к домашнему Wi-Fi). А второй важный для меня плагин, это TerraSync.

С его помощью у меня с ноутбука и пк все нужные мне папки автоматически копируются со всем содержимым на NAS. После этого я уверен что никакие важные для меня файлы не потеряются.

Пользователю также можно настроить доступ извне через интернет, чтобы доступ к всему содержимому NAS было доступно откуда угодно. Но именно этот NAS у меня с закрытым доступом. Он у меня как резвервный бэкпаер бэкапов. А для доступа извне у меня есть другие устройства. Например F8SSD.

Да и Synology DS220J у меня всё еще действует. Вот тут тоже обзор: Домашний NAS-сервер Synology DS220J: зачем я его купил?

Итого у меня сейчас три NAS, которые хранят все мои фото, видео, документы. Качают мне торренты и являются медиахранилищем. Не то чтобы это всё было жизненно необходимо, но попользовавшись NAS, понимаешь всё их удобство. А там уже просто не можешь остановиться.

В итоге у меня теперь есть еще одна задумка, но надо покупать еще один NAS. Где ж взять столько денег, но пока решаю как быть. Ну и множество дисков тоже надо. В общем вещь полезная, но не дешевая…

С момента покупки сабжа прошло уже несколько месяцев, и за это время я успел выстроить с ним вполне бытовое, но стабильное сосуществование. Основная задача, это бэкап и хранение данных. Фото, документы, видео, а также автоматическое копирование папок с ноутбука и ПК через TerraSync. Всё это настроено один раз — и с тех пор работает без моего вмешательства (ну разве что иногда проверю работает ли). Установленных двух 500ГБ дисков пока хватает. Конечно, можно и больше, но как ни странно, даже этого объёма мне пока еще хватает на текущие нужды.

Слоты M.2 под NVMe я пока не задействовал — планирую добавить позже SSD для кеша. Думаю, это даст хороший прирост при работе с большими файлами, особенно фотоархивами и видео.

TOS 6 по опыту стабильная. Все нужные функции есть, плагины ставятся легко, интерфейс понятный. Использую Photos и TerraSync — с их помощью фото с телефона уходят на NAS, а нужные папки с рабочих устройств синхронизируются по расписанию.

NAS тихий. Даже при работе четырёх винчестеров шум остаётся в пределах допустимого. Если чем-то и шумит — так это сами HDD, когда начинают гудеть при активной работе. Но тут уж ничего не поделать. Сами диски — шумный компонент. Сам корпус не греется, кулер регулируется автоматом, и даже при высокой нагрузке звук вентилятора практически не слышен.

Выводы

NAS TerraMaster F4-424 — это хорошее и сбалансированное решение для тех, кому нужно надёжное локальное хранилище без зависимости от сторонних облаков. Он тихий, мощный, с нормальным запасом на будущее: есть 4 отсека под диски, 2 M.2, HDMI, USB Type-C и два порта 2.5G LAN. Это не просто «сетевой накопитель», а маленький центр хранения и синхронизации данных в рамках вашей экосистемы. Его можно настроить один раз и забыть. И он будет просто работать. А это, по опыту, и есть главное в NAS.

Если у вас много данных, вы не хотите зависеть от Google и Яндекса, а хочется, чтобы файлы лежали дома — это ваш вариант. Устройство стоит своих денег. Но учтите: как и с любым NAS, настоящие расходы начинаются с покупки дисков. Зато потом всё это начинает приносить спокойствие и комфорт.

Я свой выбор сделал — и пока ни разу не пожалел.

Купить NAS TerraMaster F4-424 можно в официальном магазине. Если ссылка не отображается, просто отключите блокировщик рекламы. Кстати на период распродажи, сейчас ловятся неплохие скидки.
