Как я «приставку» собирал (Часть 3. Результативная)

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Блог им. Maxim80

Как я «приставку» собирал (Часть 1. Теоретическая)
Как я «приставку» собирал (Часть 2. Практическая)


 Сначала, хотелось бы сказать несколько слов об особенностях установки Windows 10 на нашу систему. Нам же нужно все «по-взрослому», что бы UEFI, что бы диск GPT был.

Для этого нужно:

1. Загрузиться с флешки каким-нибудь толковым диск менеджером. Я использовал Paragon Hard Disk manager 15 professional. Там есть Paragon recovery media builder, который делает отличные загрузочные флешки.

2. Преобразовать наш диск из MBR в GPT.

3. Скачать нужный нам ISO Windows 10, используя Windows media creation tool от Microsoft.

4. Скачать утилиту Rufus и с ее помощью сделать из образа загрузочную флешку для установки Windows 10.
В Rufus, в поле «Схема раздела и системного интерфейса» необходимо указать «GPT для компьютеров с интерфейсом UEFI».

5. Включить UEFI в биосе, произвести установку Windows 10 с флешки, которую мы сделали.

 И еще пару слов о памяти. Наша Corsair Vengeance LPX 16 Гб (2x8 Гб) DDR4 DRAM 2666, изначально работать в соответствии с XMP профилем 2666 не захотела, не помогли никакие «танцы с бубном», типа,
немного увеличить вольтаж\увеличить тайминги. Ситуацию спасло обновление BIOS до версии F4, и включение режима «Enchanced stability» вместо «Enchanced performance», с такими настройками все заработало прекрасно на частоте 1333 Mhz (DDR4 2666, вручную указывался только XMP профиль), вольтаж не менялся, тайминги не понижались.

Тесты:

Ну вот, Windows 10 установили, драйвера тоже поставили, теперь будем «приставку» тестировать.
Очень, очень серьезные опасения вызывает у меня видеокарта. Еще бы, «монстра» с DPT 190 Вт установить в маленькую не вентилируемую коробочку. Так что, первым делом, в ход идет тяжелая синтетика — FurMark в высоком разрешении:


Прошу прошения, нечаянно потерял второй скриншот, но температура GPU стабилизировалась только на отметке в 89 градусов. Дело дрянь...
Конечно, можно было бы, как авторы многих обзоров Node 202, сказать: «Ну горячо, да. Но все же в пределах нормы. А вы что хотели в такой-то малюсенькой коробочке?». Но, мы, дорогой товарищ, так не скажем! Мы не ищем легких путей! Будем думать.

Нам каким-то образом необходимо организовать серьезное движение воздуха в корпусе, что бы система охлаждения видеокарты не гоняла горячий воздух. Создать избыточное давление, так сказать, нужно «вдуть», причем, что бы мало не показалось, что бы «никто не ушел обиженным». Пускаем в ход тяжелую артиллерию — достаем из закромов индустриальную Noctua NF-A14 industrialPPC-2000 PWM, (эта штука способна прокачивать 182 кубометра в час при рекордных 31.5 дБА).

Устанавливаем на место первой 120-ки. Второе место для 120-ки оставляем пустым, оттуда будет выходить нагретый воздух.


Расстояние между вентилятором и видеокартой всего ~4-5 мм, но никакого люфта и шатаний нигде нет, все зафиксировано надежно. К тому же, защитная решетка вентилятора у наc на стороне видеокарты.


Выставляем в BIOS максимальные 2000 оборотов и опять запускаем FurMark (корпус стоит на подставке вертикально). Температура в комнате 26 градусов (простыл, не включаю кондиционер). Версия видеодрайвера - 368.39  WHQL.


Ура! Температура стабилизируется на отметке 72 градуса. Это очень и очень хороший результат! Вот что Noctua животворящая делает!

Теперь, попробуем поставить корпус горизонтально.


81 градус, что не удивительно т.к. поток воздуха упирается в поверхность. Тут важно понимать, что FurMark это все же очень тяжелый синтетический тест, в реальности таких нагрузок не бывает, и картина будет куда лучше.

Что, там у нас с процессором? 15 минут FurMark показали:


 81 градус максимум при «тяжелой синтетике», не очень хорошо, но и не очень плохо. Пациент скорее жив, чем мертв.

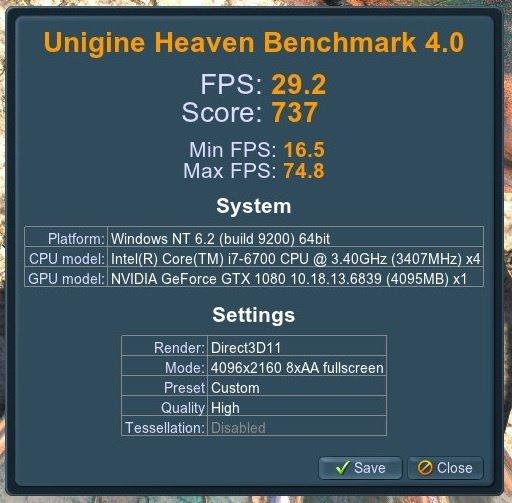

Далее посмотрим на Heaven в 4K:


Вот они «комфортные» почти 30 FPS, но это все же не игра, а бенчмарк, так что неплохо-неплохо.
А что же было с системой в это время? Известная утилита от MSI говорит, что дело было так:


Как видите, температура GPU не поднималась выше 66 градусов. Отличный результат!

Теперь 3DMark. Данный бенчмарк сразу после запуска предлагает нам тест в 4K — Fire Strike Ultra, соглашаемся. Вот такой результат мы получили:



А вот детали:


А что там с процессором, видеокартой? Вот что:


Процессор выше 71 градуса не нагревался, видеокарта в пределах (не более) 68 градусов. Замечательно!

Может быть, можно чего-нибудь еще «подкрутить», что бы было похолоднее? В комментариях к предыдущей части, пользователь с ником B230F дал совет. С видеокартой у нас теперь все очень хорошо, а вот с процессором… Ну что, попробуем перевернуть вентилятор на процессорном кулере, что бы поток воздуха шел из корпуса?


А теперь снова 15 минут «тяжелой синтетики»:


Выиграли 5-6 градусов, неплохо-неплохо. Спасибо, B230F, за дельный совет.

Про шум.

«А что там с шумом?» — спросишь ты. До того как поставили индустриальную Noctua, все было шикарно, с расстояния в 1,5 м не слышно было совершенно (даже под нагрузкой). С расстояния в 50 см, откалиброванный шумомер на Andoid смартфоне показывал 28-30 дБА. После того, как поставил Noctua, стало заметно громче, причем, шумит не мотор вентилятора, шум издает поток воздуха. поэтому 38-39 дБА c 50 см. Попробуем сделать потише? Переведем 120 мм Noctua c принудительных максимальных 2000 оборотов в BIOS на режим Normal. И снова в дело идет FurMark:


74 градуса, зато вернулась тишина, Noctua работает на 1500 оборотах и, по всей видимости, обеспечивает необходимы нам воздушный поток даже на них. Шумомер показывает 30-32 дБА на расстоянии 50 см. Пожертвуем 2мя градусами ради тишины? Конечно!

А что там в играх?

Пробовал пока только «Ведьмак 3: Дикая охота» в 4K разрешении. Все на максимум, HairWorks 4xMSAA, отключено только «многокадровое сглаживание NVidia». FPS 38-44, чаше всего 40-41. После полутора часов игры:

Видеокарта нагревалась не более чем на 68 градусов, процессор не выше 71, что не может не радовать.

Как мы видим, показатель FPS не сильно отличается от показателей из обзора. Уверен, что и результаты в других играх будут почти идентичными.

Итого:

После некоторых, не очень значительных доработок, мы таки собрали очень мощный miniPC в «приставочном» корпусе. Смогли получить очень хорошие показатели нагрева GPU и CPU, я бы сказал, даже лучшие из того, что я видел в обзорах данного корпуса в интернете (при сопоставимых DPT комплектующих). И таки да, на нашей «приставке» можно комфортно играть в 4K разрешении. Устанавливать наше устройство предпочтительнее в вертикальном положении (да так и удобнее всего, на мой взгляд), хотя и в горизонтальном оно будет работать нормально, просто будет чуть больше греться.

Конечно, нам с нашей «приставкой» еще есть куда расти (я вот уже думаю новый кулер для CPU поискать), так что любые конструктивные предложения дорогих читателей приветствуются.

PS

4 часть данных заметок будет посвящена «геймингу на диване», но выйдет сильно попозже т.к. пришлось столкнуться с заказом необходимых устройств из дальнего зарубежья.

Как я «приставку» собирал (Часть 3,5. Работа над ошибками).
Как я «приставку» собирал (Часть 4. Игры на диване)
