Программируемый блок питания Fnirsi DPS-150. Обзор блока питания для лабораторных и полевых задач

Программируемый блок питания Fnirsi DPS-150. Обзор блока питания для лабораторных и полевых задач

В обзоре я рассмотрю программируемый блок питания Fnirsi- DPS-150, его функциональные возможности, точность показаний и эффективность встроенных защитных механизмов. Устройство привлекает внимание своими компактными размерами, поддержкой различных источников питания и гибкими настройками для управления подачей тока и напряжения. Я протестировал его в условиях, приближенных к реальным, проверил точность отображаемых данных с помощью мультиметра и оценил, насколько надежно срабатывают защиты при перегрузках и коротких замыканиях.

Технические характеристики Fnirsi DPS-150

Упаковка и комплект поставки

Упаковка Fnirsi DPS-150 выполнена в сдержанном, информативном стиле. Коробка выполнена из картона и содержит на себе основные сведения об устройстве.

Внутри предусмотрены ложемент из вспененного полиэтилена, который надежно фиксирует устройство и аксессуары, обеспечивая защиту от механических повреждений при транспортировке.

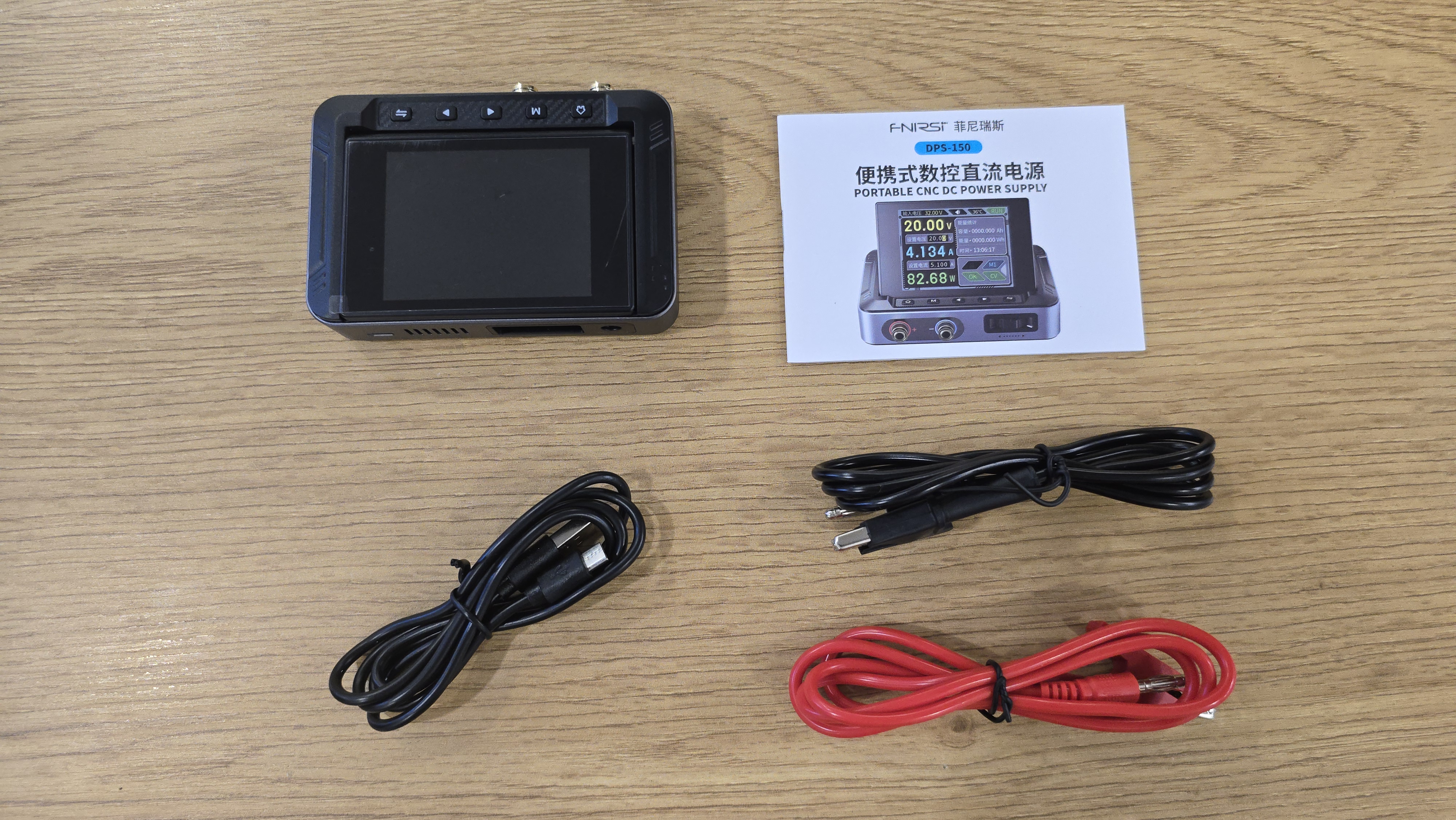

В комплект поставки входят:

Внешний вид

Fnirsi DPS-150 выполнен в компактном и функциональном корпусе, который обладает следующими размерами: 106x76x28 мм, и весом около 178 граммов. Внешний вид устройства прост и минималистичен, но при этом эргономичен: все элементы управления и разъемы расположены таким образом, чтобы их было удобно использовать даже одной рукой. Корпус устройства выполнен из прочного пластика с текстурированной поверхностью, что предотвращает появление отпечатков пальцев и обеспечивает надежное сцепление с рукой.

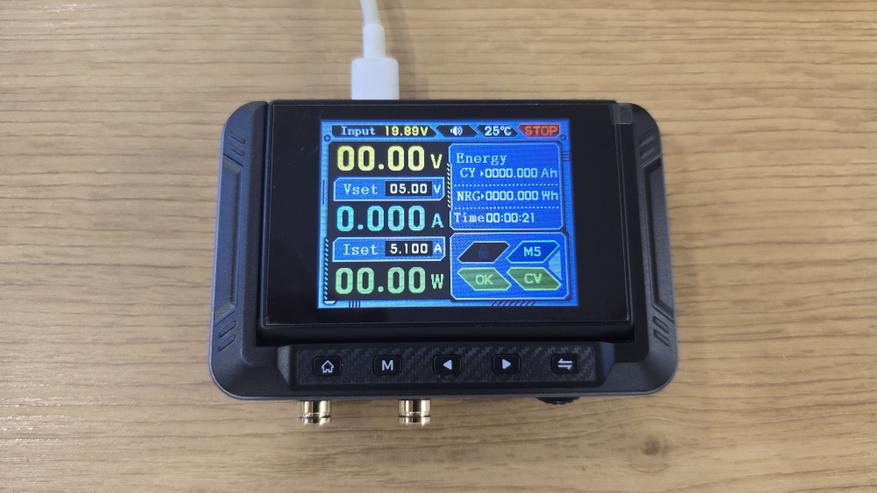

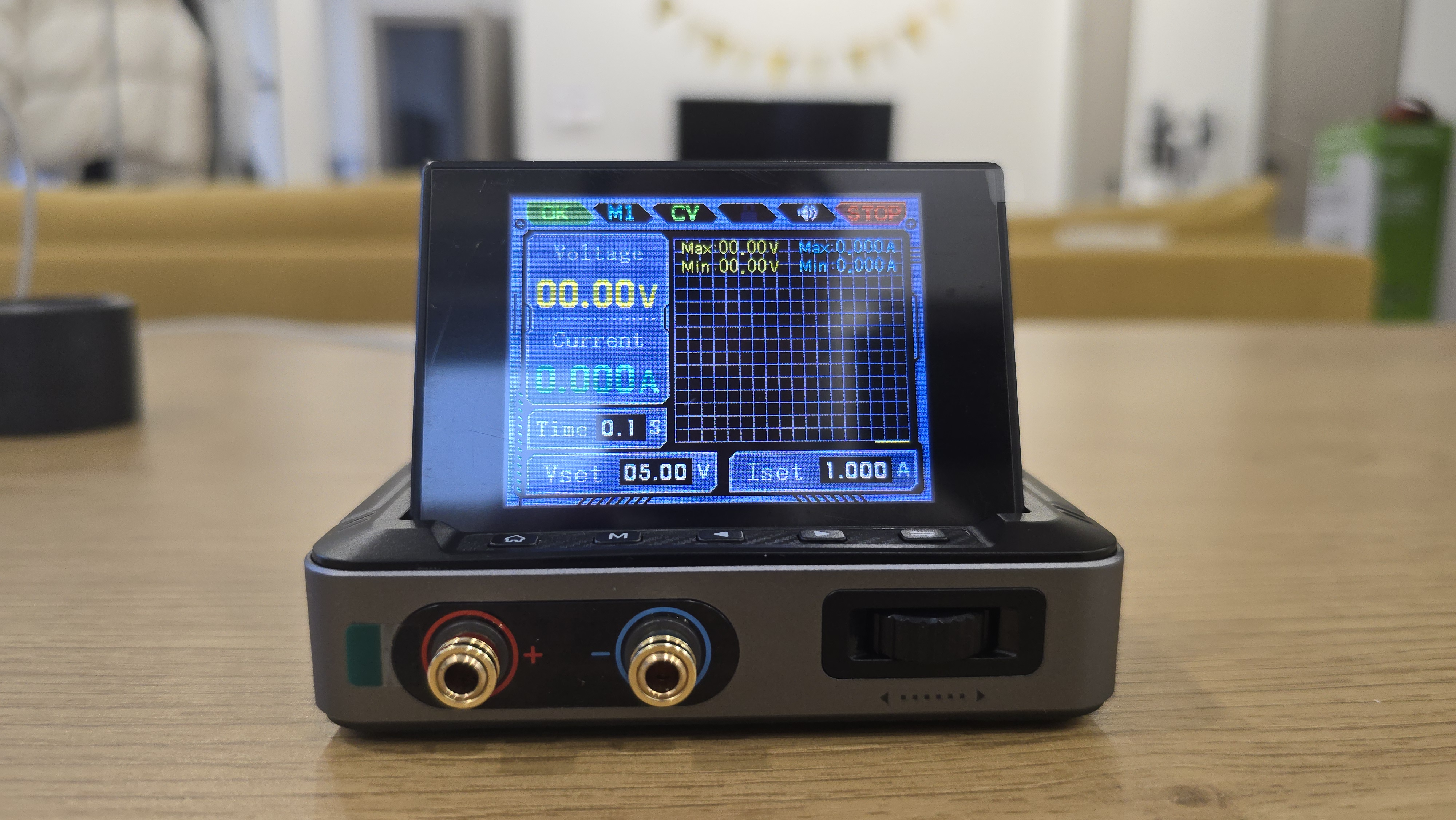

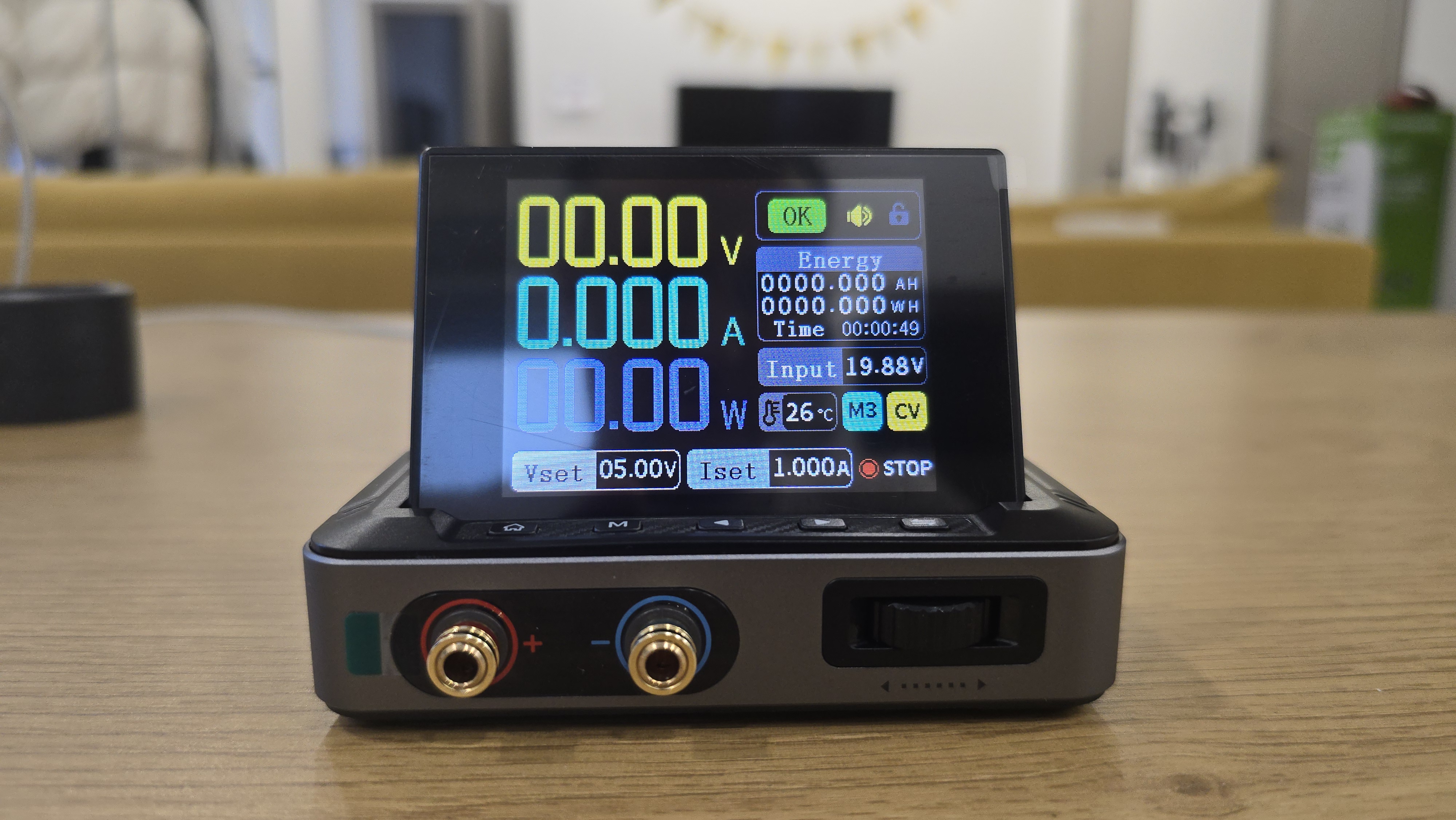

Центральное место на лицевой панели занимает яркий 2.8-дюймовый цветной IPS-дисплей с разрешением 320x240 пикселей. Дисплей обладает высоким уровнем четкости и отображает основные рабочие параметры устройства: напряжение, ток и мощность. Эти параметры выделены разными цветами (например, напряжение — желтым, ток — белым, мощность — голубым), что делает информацию легко различимой даже при беглом взгляде. Также дисплей поддерживает режим графического отображения данных, позволяя видеть не только численные значения, но и динамические изменения параметров в режиме реального времени.

Под экраном располагается панель управления, состоящая из пяти кнопок. Кнопки имеют небольшой размер и прорезиненную поверхность, что предотвращает скольжение пальцев и делает их удобными в использовании.

Первая кнопка «Home» — служит для возврата к главному экрану, а также для входа в настройки при нажатии. Здесь можно установить параметры защиты, такие как ограничения по напряжению и току, настроить яркость и громкость, а также выбрать язык интерфейса. Длительное нажатие на кнопку обнуляет таймер. Кнопка с буквой «M» отвечает за переход между режимами работы и предварительно настроенными профилями. Ее короткое нажатие переводит в меню выбора пресетов, где можно быстро переключаться между заранее сохраненными значениями напряжения и тока, а длительное нажатие позволяет изменять параметры текущего профиля. Для навигации по меню используются кнопки со стрелками влево и вправо, которые помогают регулировать значения при настройке напряжения и тока. Кнопка со значком двойной стрелки, направленной влево и вправо, выполняет две основные функции в зависимости от продолжительности нажатия. При коротком нажатии эта кнопка позволяет переключаться между экранами и элементами интерфейса. В режиме основного интерфейса короткое нажатие перемещает фокус (выделять) по доступным пунктам на экране. В режиме настроек короткое нажатие переводит пользователя в конкретный параметр. При длительном нажатии эта кнопка выполняет функцию переключения между основным экраном и экраном отображения графиков.

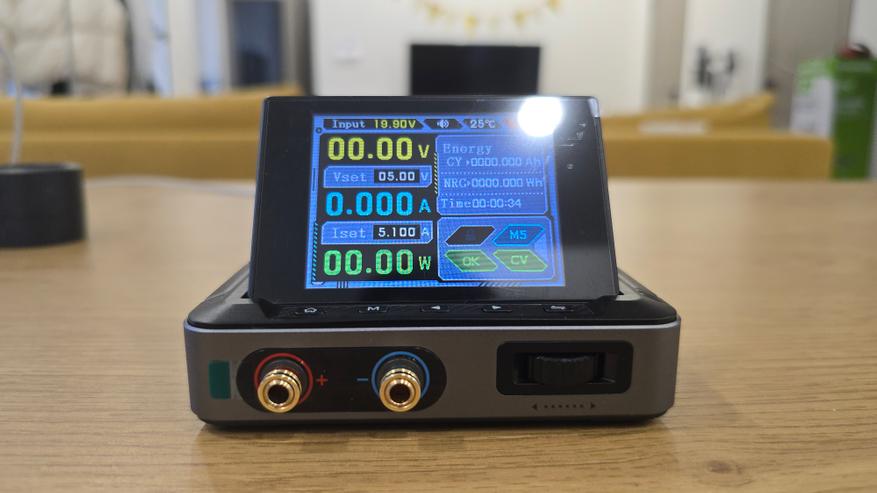

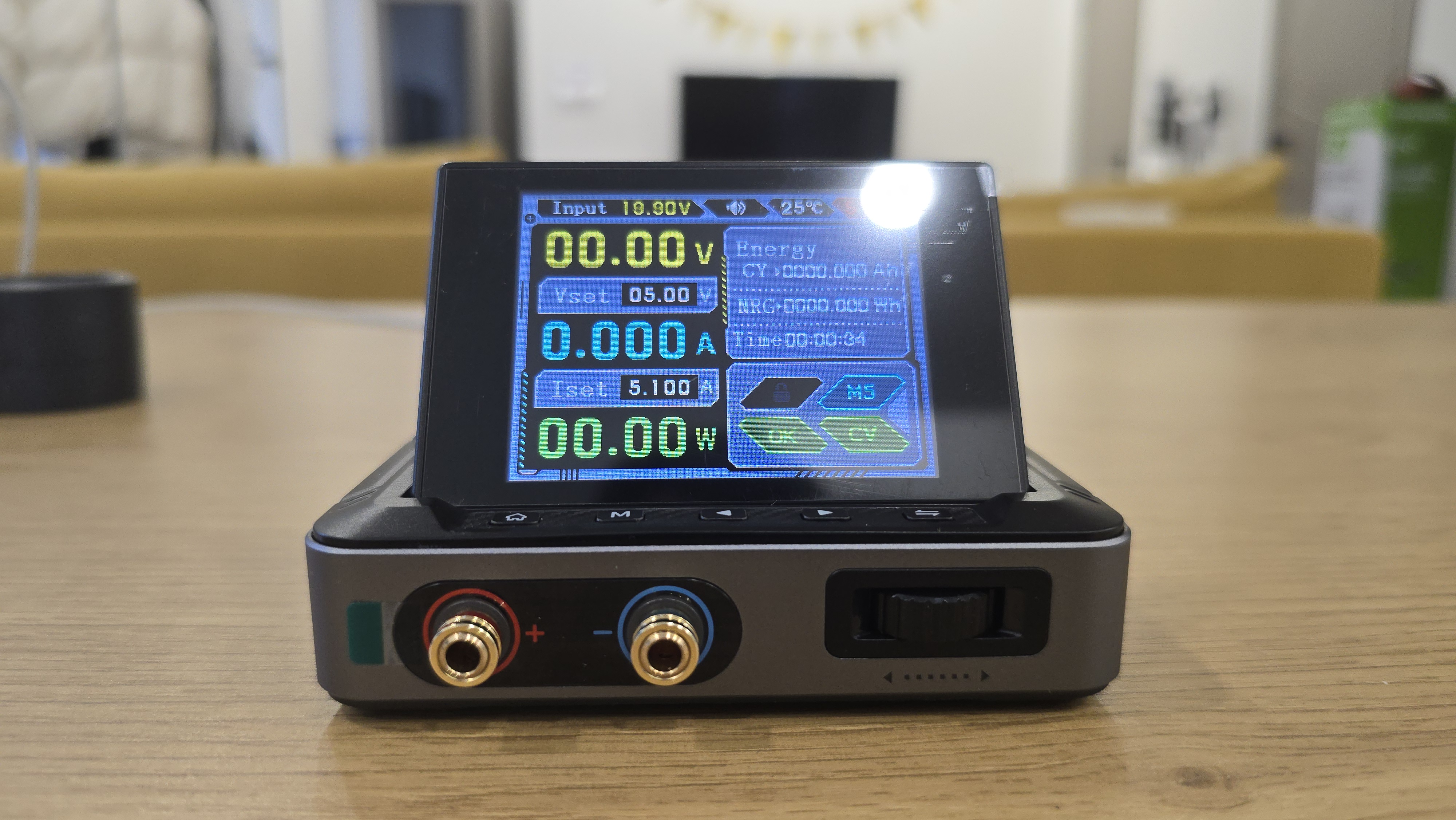

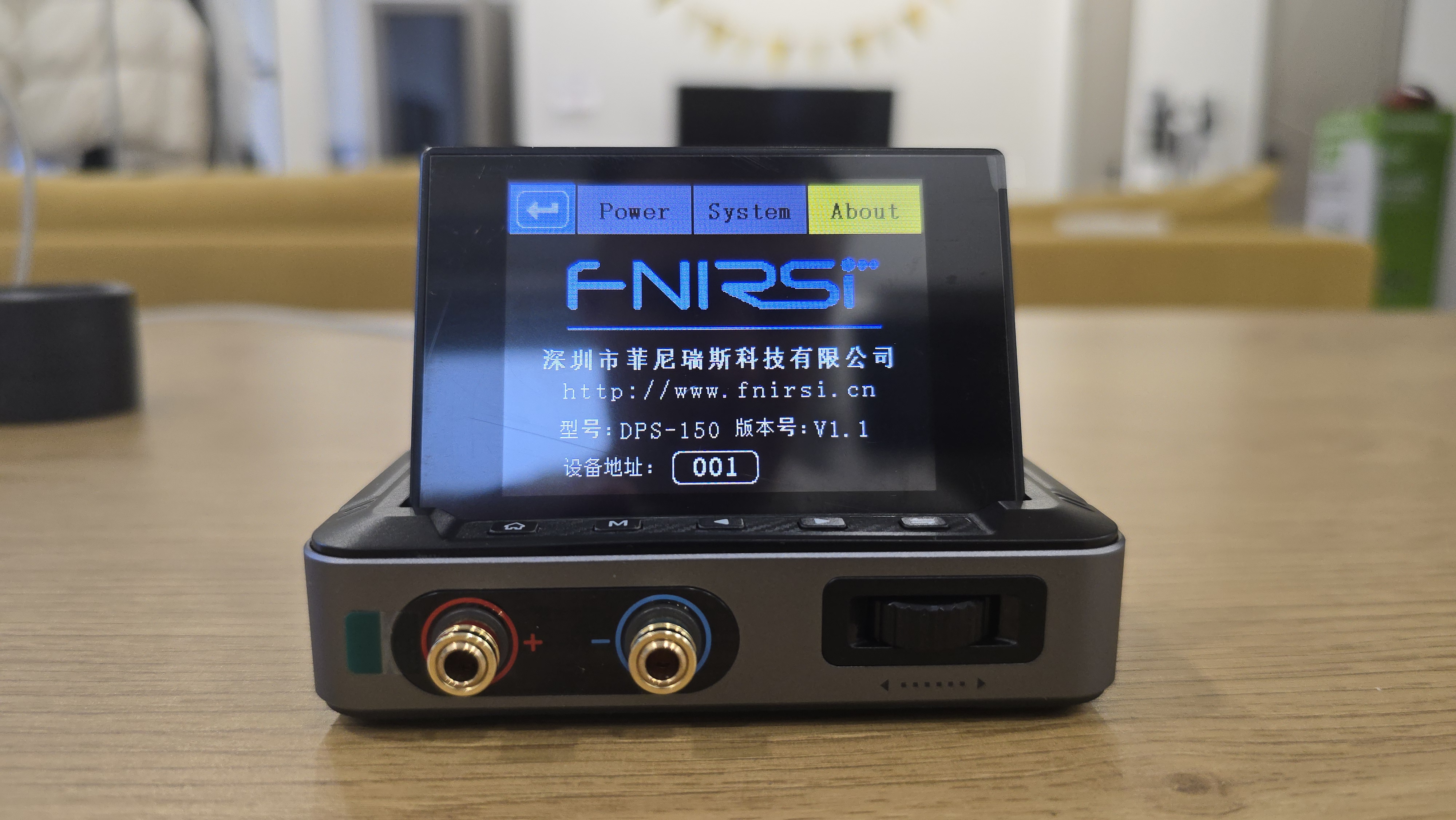

На передней поверхности находятся выходные клеммы для подключения нагрузки, выполненные в виде стандартных 4-мм «бананов». Эти разъемы совместимы с большинством лабораторных кабелей и позволяют подключать прибор к широкому спектру оборудования. Оголенные провода также могут быть зафиксированы в клеммах, что обеспечивает дополнительную гибкость при подключении различных устройств. Чуть правее расположено колесико регулировки — оно плавно прокручивается влево и вправо, позволяя точно настраивать значения напряжения и тока. Колесико не имеет функции нажатия, но его плавный ход обеспечивает хорошую точность и удобство при настройке.

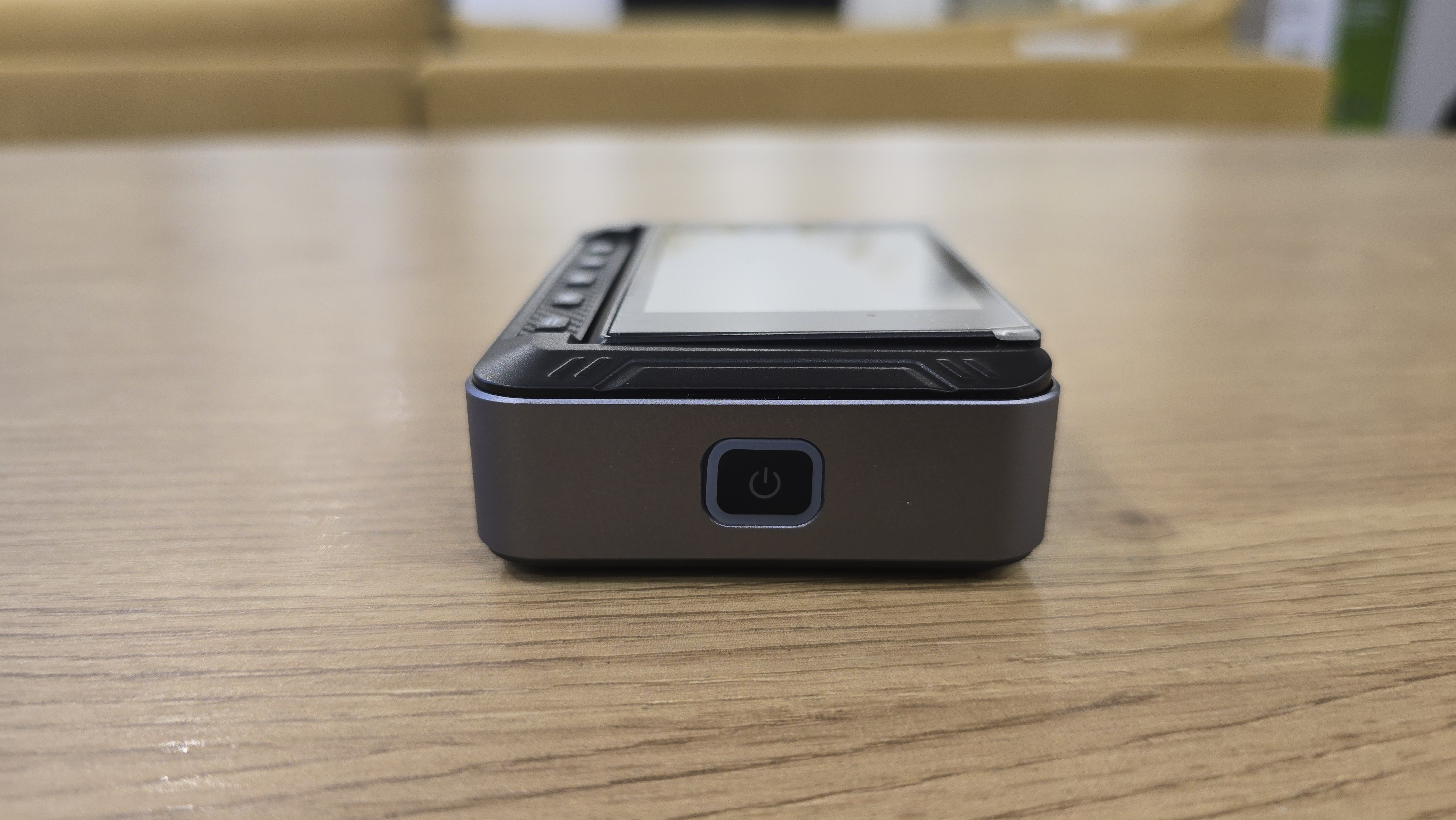

На правой поверхности расположена кнопка питания, которая выполняет функцию включения и выключения подачи тока на выход. При коротком нажатии прибор активирует или деактивирует питание, а при длительном нажатии блокирует панель управления, что предотвращает случайные изменения настроек.

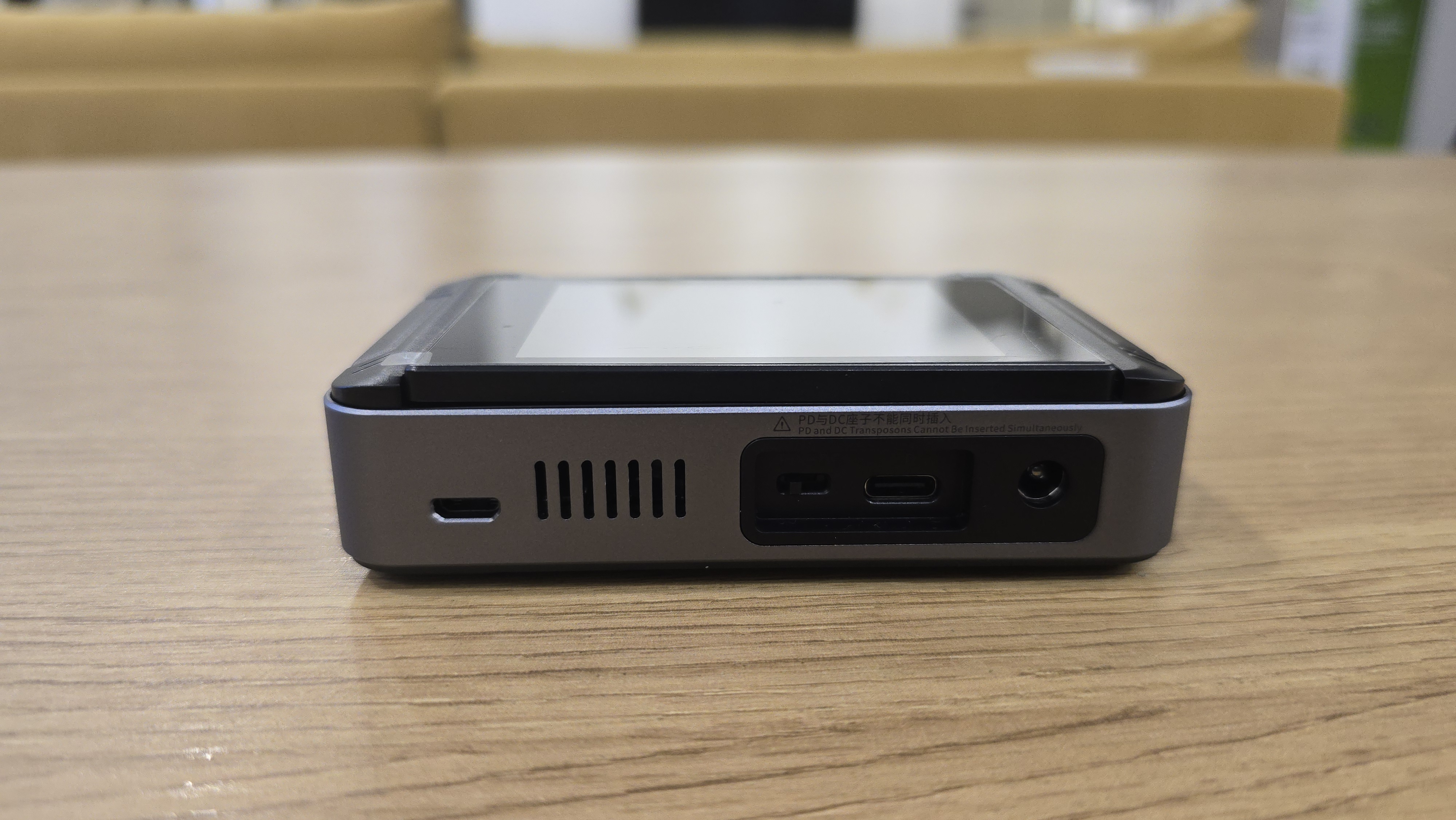

Задняя сторона устройства оснащена несколькими важными разъемами. Здесь располагаются два входных порта: Type-C и стандартный DC-разъем, поддерживающие диапазон напряжения от 5 до 32 В. Это позволяет подключать устройство к различным источникам питания, включая адаптеры с поддержкой PD (Power Delivery) и QC (Quick Charge). Рядом с разъемами находится переключатель, который позволяет выбрать нужный тип входного питания — PD или DC. Благодаря этому прибор можно адаптировать к разным источникам. Также здесь находится Micro USB разъем, который используется для подключения к компьютеру. Этот разъем позволяет обновлять прошивку устройства и управлять им с помощью специального программного обеспечения, что открывает доступ к дополнительным функциям и настройкам.

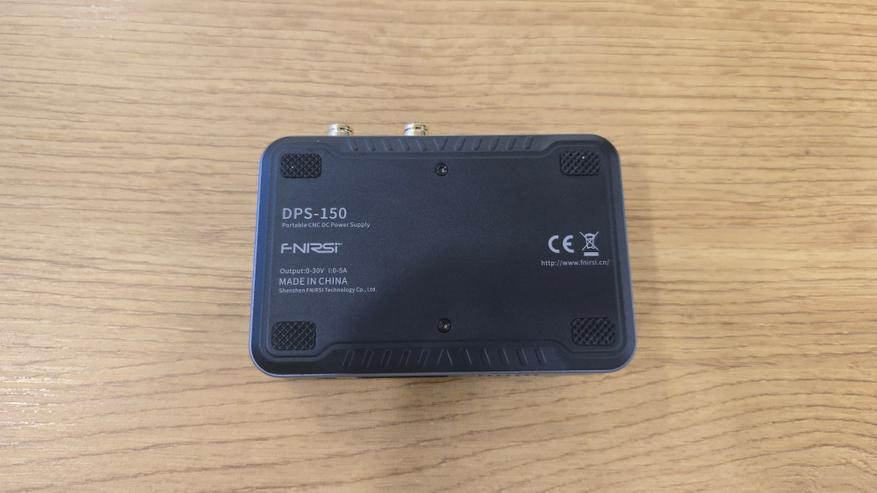

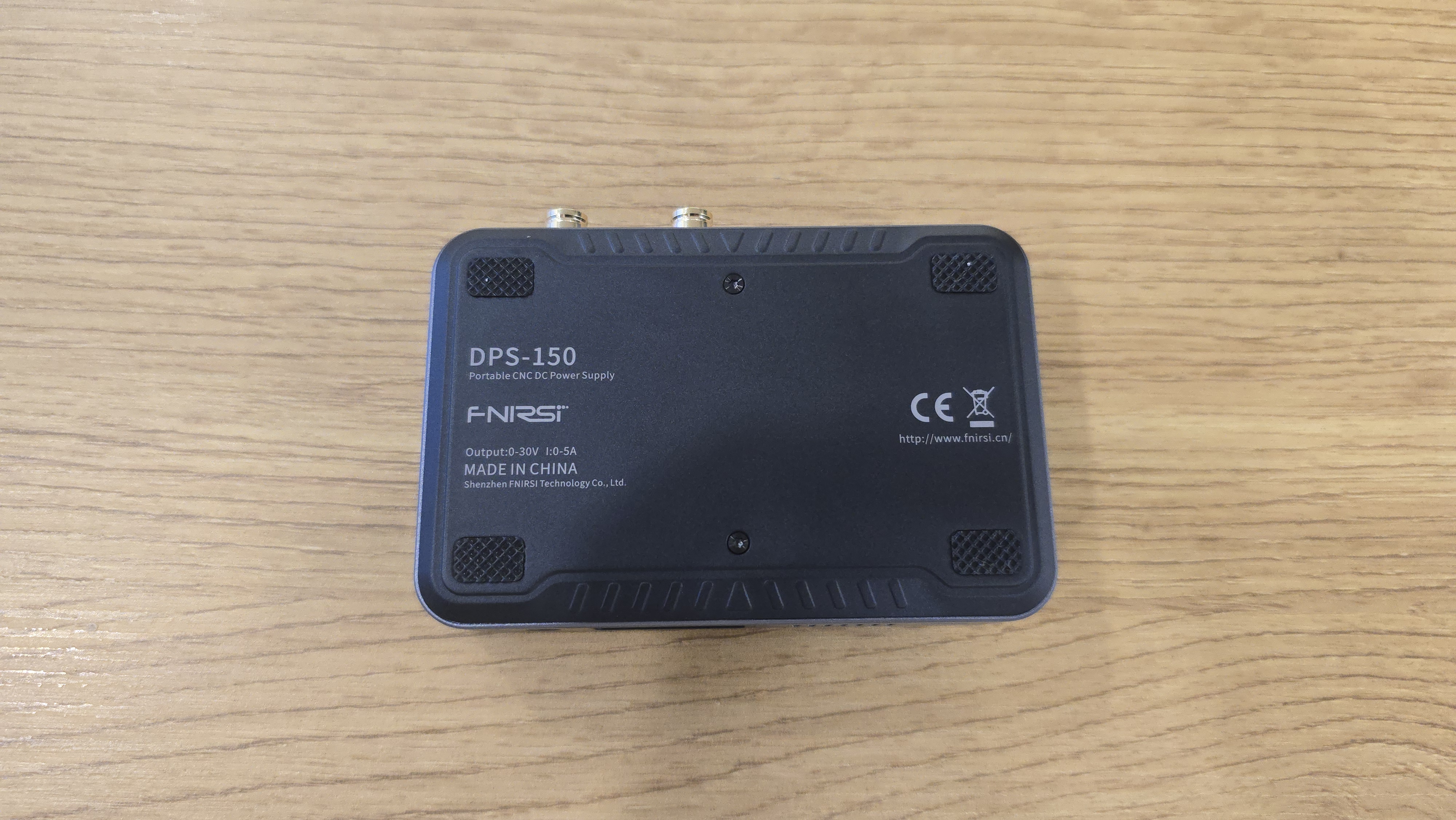

На нижней поверхности устройства расположено четыре резиновые ножки, которые обеспечивают надежную фиксацию устройства на горизонтальной рабочей поверхности.

Функциональные особенности

Fnirsi DPS-150 представляет собой программируемый блок питания, для управления подачей тока и напряжения в диапазоне от 0 до 30 В и от 0 до 5 А, с максимальной мощностью до 150 Вт. Этот прибор поддерживает режимы постоянного тока (CC) и постоянного напряжения (CV), что позволяет гибко адаптировать его под разные задачи — от тестирования электронных компонентов до лабораторных измерений. Точность настройки — до 0.01 В для напряжения и до 0.001 А для тока — делает его пригодным для работы с устройствами, требующими стабильных параметров питания.

Устройство поддерживает несколько типов входного питания, включая PD и QC, что позволяет питать его от современных адаптеров и повербанков, поддерживающих быструю зарядку. Входное напряжение варьируется от 5 до 32 В, а встроенный переключатель позволяет выбирать нужный источник питания между DC и PD, что добавляет универсальности. Благодаря 2.8-дюймовому IPS-дисплею с высоким разрешением пользователи могут наблюдать за всеми основными параметрами работы в режиме реального времени, а также видеть динамику изменения тока и напряжения в графическом формате. Цветное отображение значений помогает быстро ориентироваться в данных, а функция отображения графиков дает возможность следить за изменениями параметров во времени.

Следует отметить, что Fnirsi DPS-150 оборудован восемью защитными механизмами, которые обеспечивают безопасную работу как самого устройства, так и подключаемых к нему компонентов. Среди них защита от перенапряжения, перегрузки по току, перегрева и короткого замыкания, а также защита от обратного подключения. При срабатывании любой из защит устройство автоматически прекращает подачу питания, подавая звуковой сигнал, уведомляя о том, что минимизирует риск повреждения оборудования.

Функциональные возможности включают в себя шесть настраиваемых пресетов, где можно сохранить необходимые настройки напряжения и тока для различных сценариев работы. Это позволяет быстро переключаться между часто используемыми конфигурациями, что удобно для работы с различными устройствами и ускоряет процесс тестирования. Устройство поддерживает подключение к компьютеру через Micro USB, что позволяет обновлять прошивку и управлять параметрами с помощью специального программного обеспечения. Это дает дополнительные возможности для контроля параметров и настройки устройства.

Блок питания также оснащен функцией энергомониторинга, которая показывает накопленное потребление в ампер-часах и ватт-часах. Это полезно для точных расчетов и анализа работы при длительном использовании. Прибор предназначен для работы в диапазоне температур от 0 до 40 °C.

Тестирование

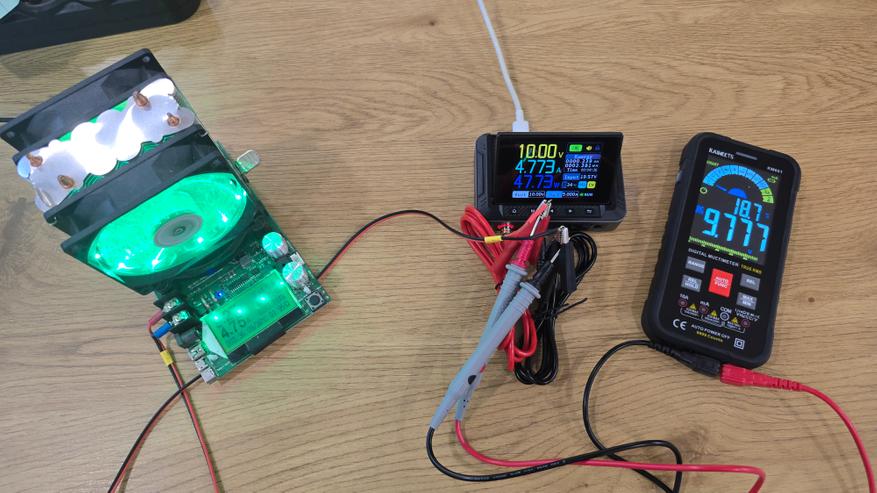

Тестирование Fnirsi DPS-150 осуществлялось с использованием мультиметра и электронной нагрузки. В ходе тестирования я проверил точность показателей напряжения и тока, которые отображаются на экране блока питания и осуществил сравнение показаний устройства с реальными значениями, измеренными мультиметром.

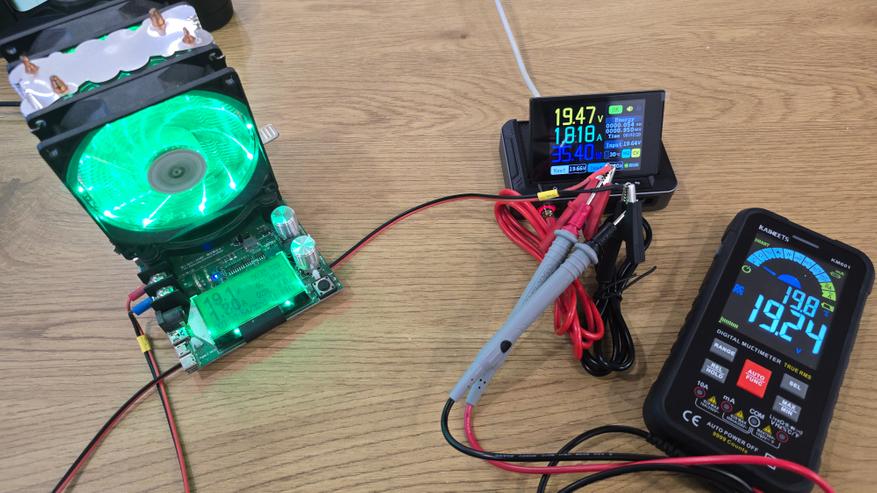

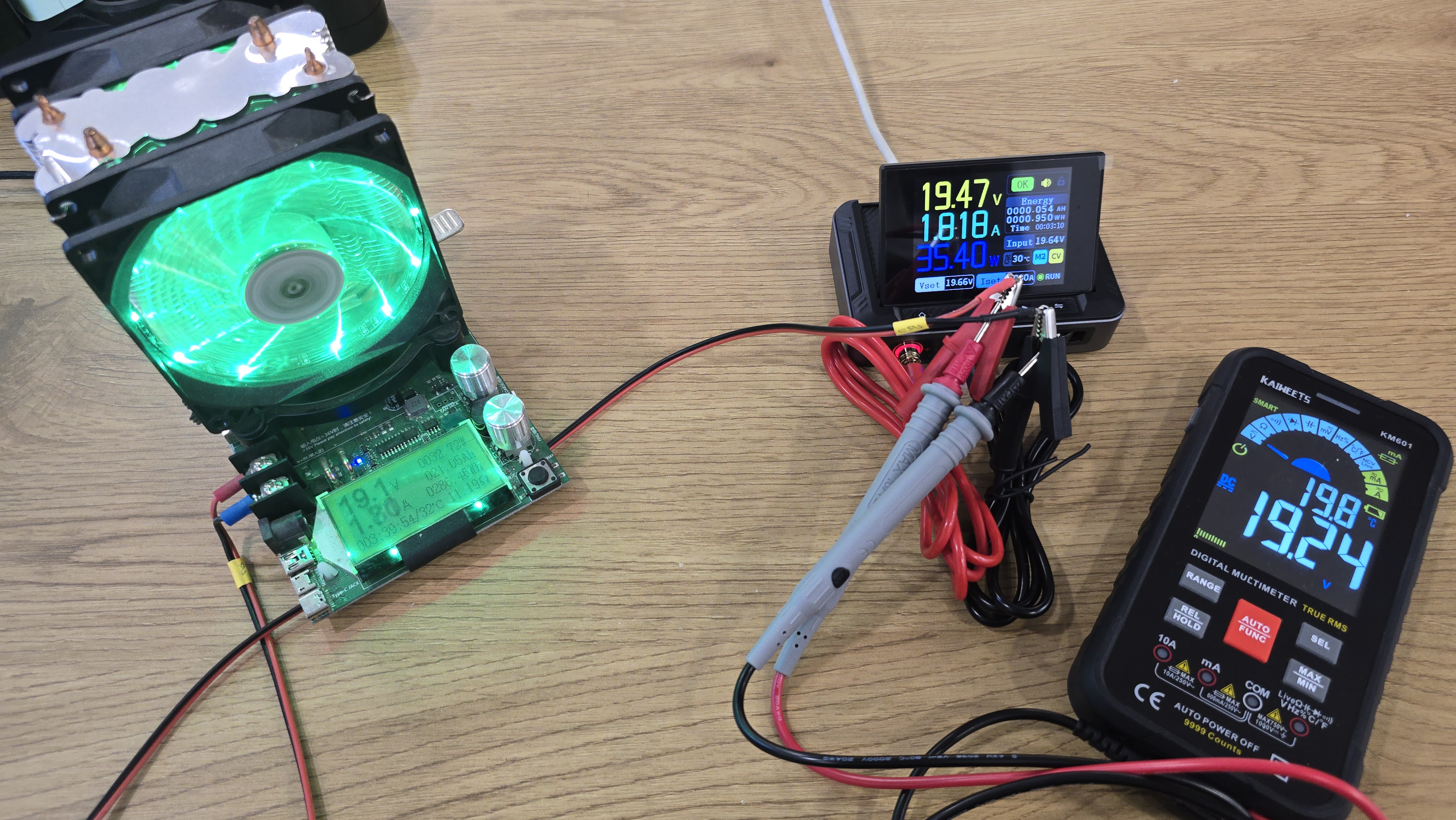

При выставленном напряжении 19.1 В и токе 1.8 А на экране блока питания отображалось 19.47 В и 1.818 А. В это же время мультиметр показывал 19.24 В, что свидетельствует о небольшом отклонении в пределах допустимой погрешности. Это подтверждает, что Fnirsi DPS-150 довольно точно воспроизводит и отображает напряжение, но при этом может наблюдаться небольшое расхождение в показаниях тока.

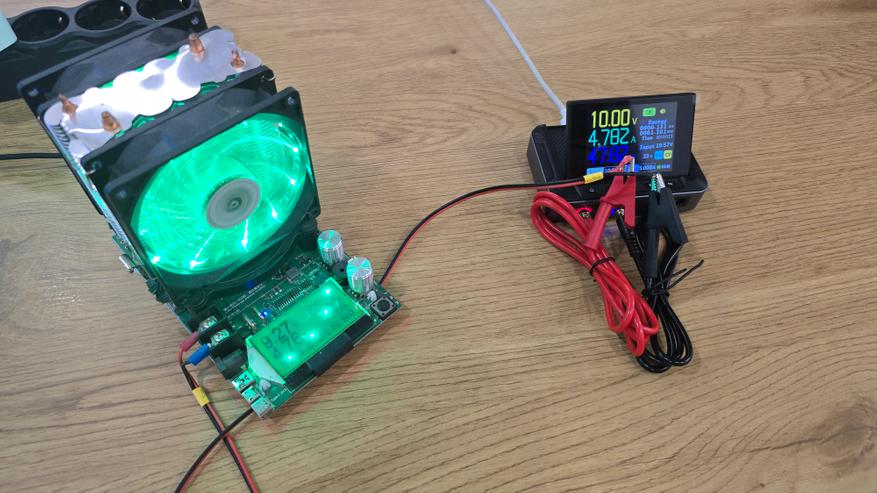

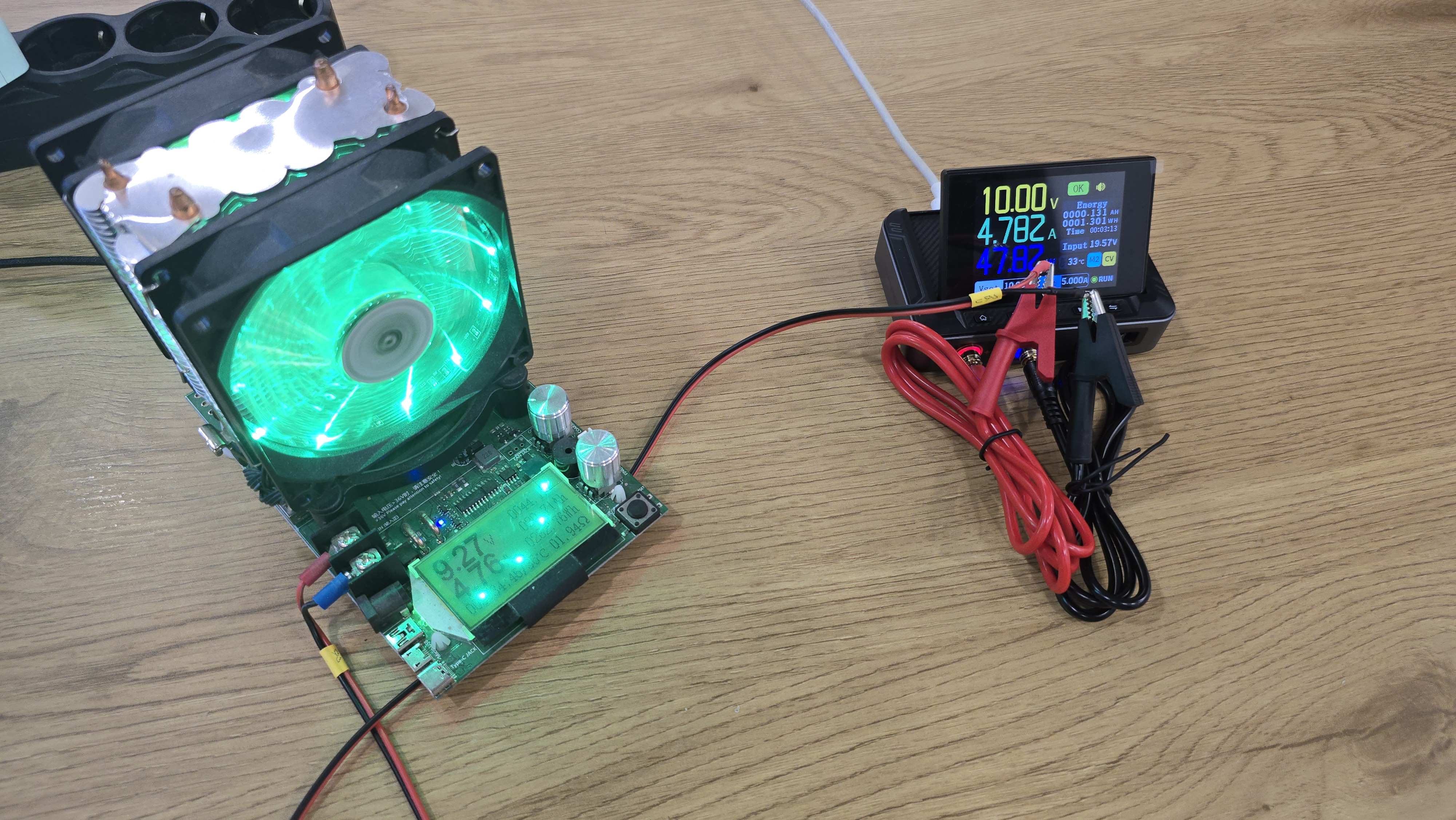

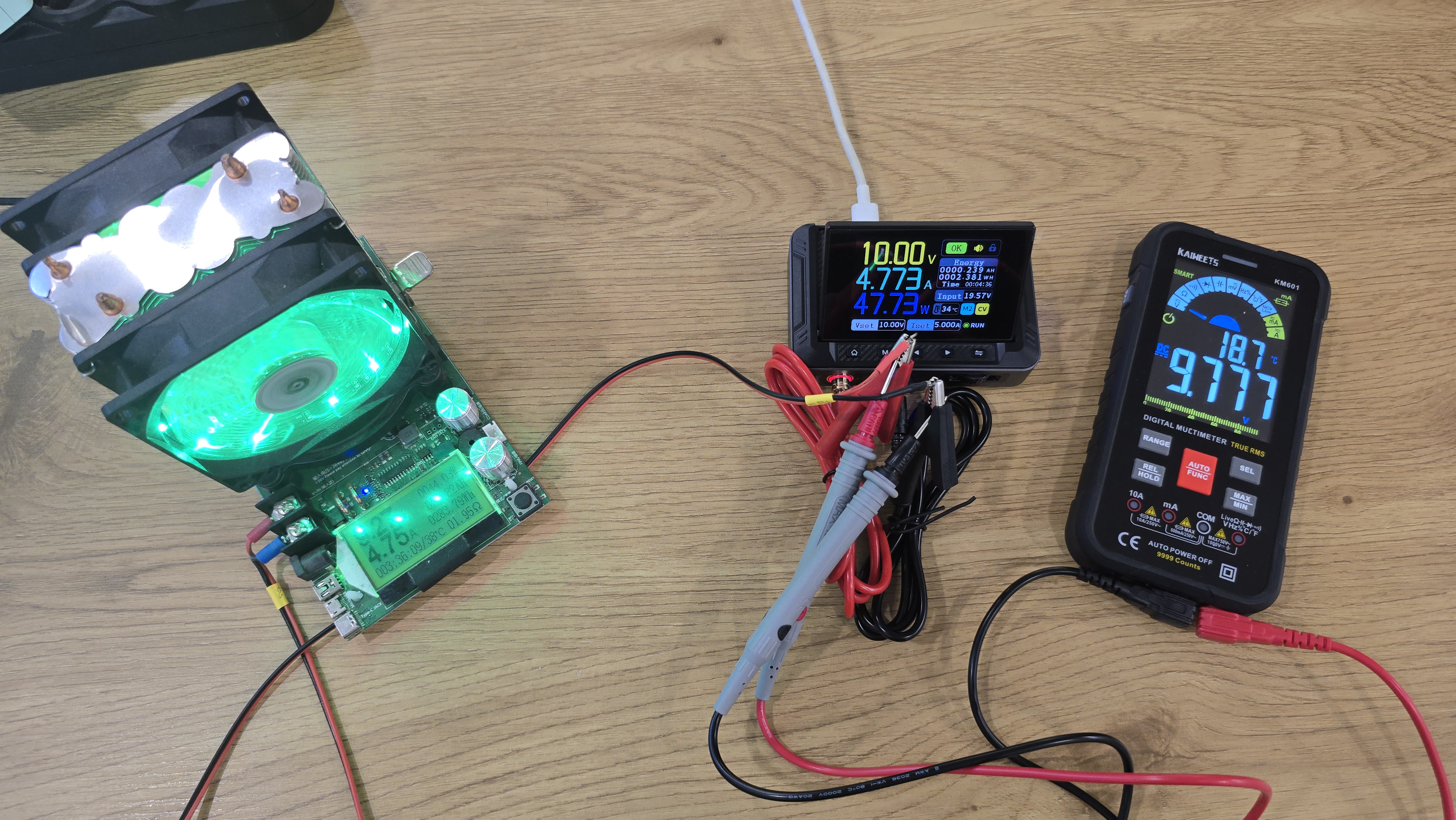

При следующем тестировании, установленном на 9.27 В и токе 4.75 А, дисплей Fnirsi DPS-150 показывал 10.00 В и 4.773 А, тогда как мультиметр зафиксировал значение 9.777 В и 4.663 А. Эти данные демонстрируют, что при более высоких значениях тока Fnirsi DPS-150 сохраняет достаточно высокую точность, и расхождение в измерениях находится в пределах допустимого уровня.

Далее я перешел к проверке защитных механизмов. Fnirsi DPS-150 оснащен несколькими уровнями защиты, среди которых защита от перенапряжения (OVP), перегрузки по току (OCP), перегрева (OTP) и короткого замыкания. Для проверки этих защит я поочередно создавал условия, которые могли бы активировать каждый из этих механизмов. Например, при выставлении на выходе напряжения выше установленного порога защиты от перенапряжения прибор отключал подачу питания и подавал звуковой сигнал, сигнализируя о срабатывании защиты, происходило это практически моментально. Индикатор на экране также отображал статус защиты.

Проверка защиты от перегрузки по току показала, что Fnirsi DPS-150 эффективно отслеживает изменения нагрузки. При увеличении потребляемого тока до предельно допустимых значений устройство автоматически отключало подачу питания, чтобы предотвратить возможные повреждения.

Тестирование на короткое замыкание также прошло успешно: при замыкании выходных контактов прибор моментально среагировал, отключив выходное напряжение и издав предупреждающий сигнал. Все защитные механизмы срабатывали своевременно и не допускали повреждения как самого блока питания, так и подключенного оборудования.

Заключение

Тестирование Fnirsi DPS-150 показало, что устройство способно поддерживать стабильную подачу напряжения и тока с минимальными отклонениями, что позволяет использовать его для задач, требующих относительно высокой точности. Защитные функции, такие как защита от перегрузки, перегрева и короткого замыкания, срабатывают своевременно и обеспечивают базовую безопасность для устройства и подключенной нагрузки. Компактные размеры и поддержка различных источников питания, включая PD, делают блок питания удобным для использования как в лабораторных условиях, так и в полевых задачах.
