Плазморез ТСС NEO CUT-50К: обзор аппарата со встроенным компрессором

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Уникальный аппарат для воздушно-плазменной резки со встроенным компрессором. Это компактная установка все-в-одном, не требующая ни отдельного компрессора для подачи сжатого воздуха, ни баллонов с газом. Идеальный вариант для портативной плазморезки, отличный вариант для дома и гаража, а также для собственного мини-производства.

Аппараты для воздушно-плазменной резки довольно сложны в эксплуатации и требуют довольно большой номенклатуры дополнительного оборудования, начиная от специальных горелок с расходными материалами, заканчивая разнообразными компрессорными установками для нагнетания газов. Это может быть газобалонное оборудование либо же компрессор с высокой производительность. Так вот, NEO CUT-50К от ТСС уже имеет все необходимое — внутри встроен компрессор, перекрывающий полностью потребность в воздухе, а также в комплекте есть необходимые кабели/шланги и сам плазменный резак. Все это вы получаете, фактически, по стоимости одного компрессора с ресивером 100 л. Довольно интересный вариант для собственного применения, а также идеальная возможность для использования данной модели в качестве портативного аппарата для резки.

Характеристики:
  • Бренд: ТСС NEO CUT-50К:
  • Тип: аппарат для воздушно-плазменной резки
  • Особенность: все-в-одном, со встроенным компрессором
  • Виды материалов для резки: всех видов сталей, меди, алюминия, а также их сплавов
  • Подключение: бытовая сеть ~ 220 В
  • Потребление (максимальное): 7 кВт
  • Максимальная толщина обрабатываемой детали: 15 мм
  • Производительность компрессора (встроенного): 170-200 л/мин (до 5 атм максимум)
  • Масса: 24 кг

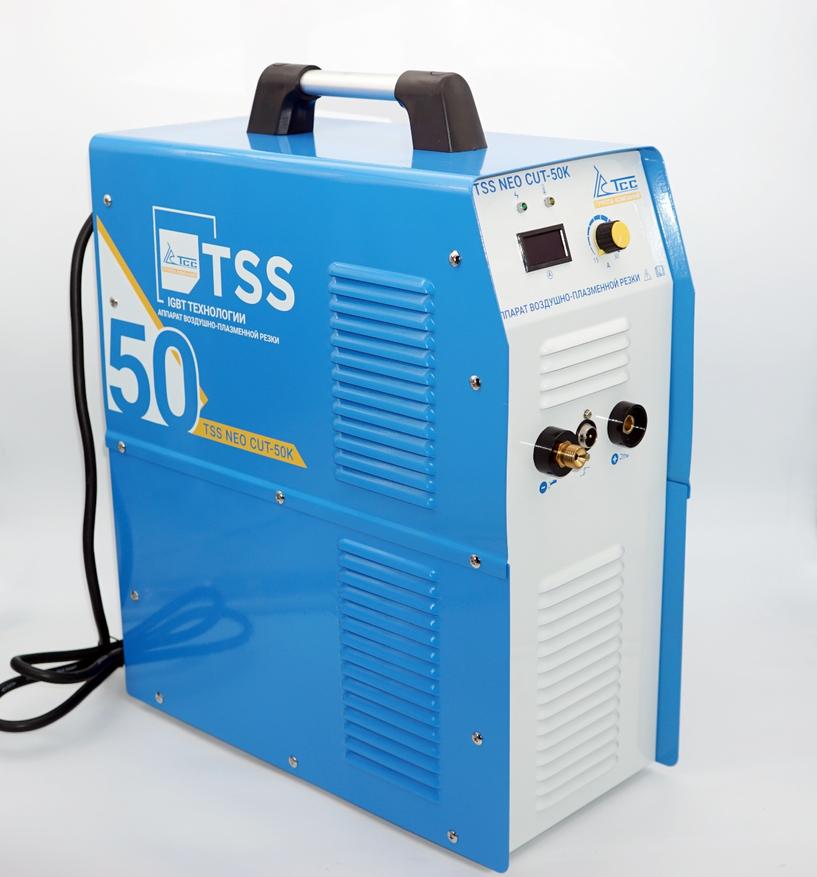

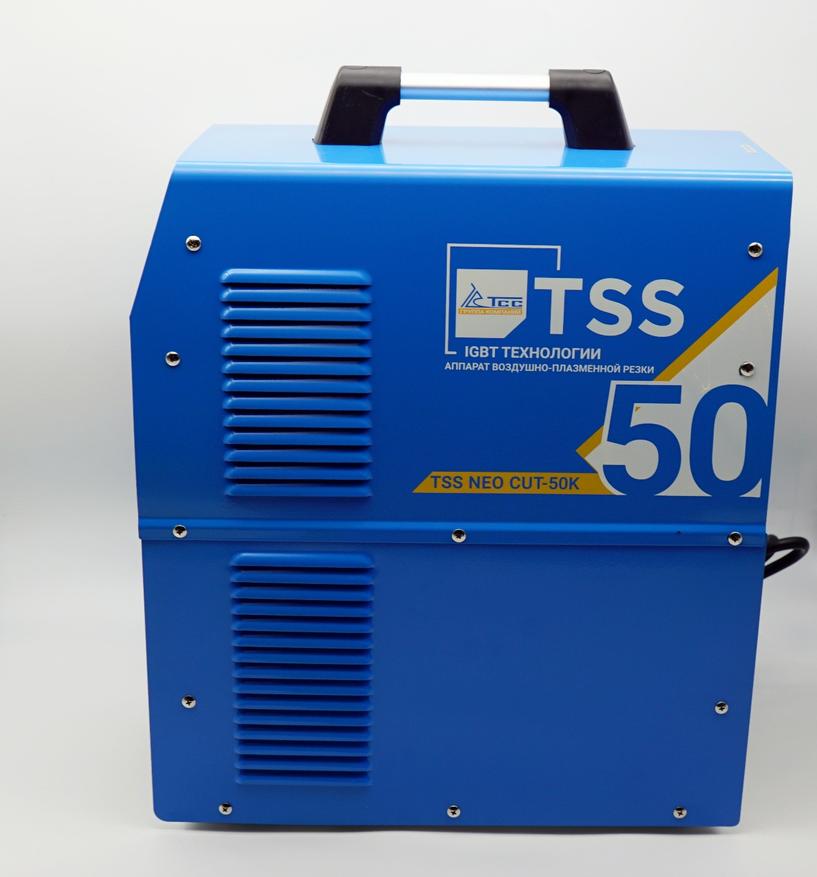

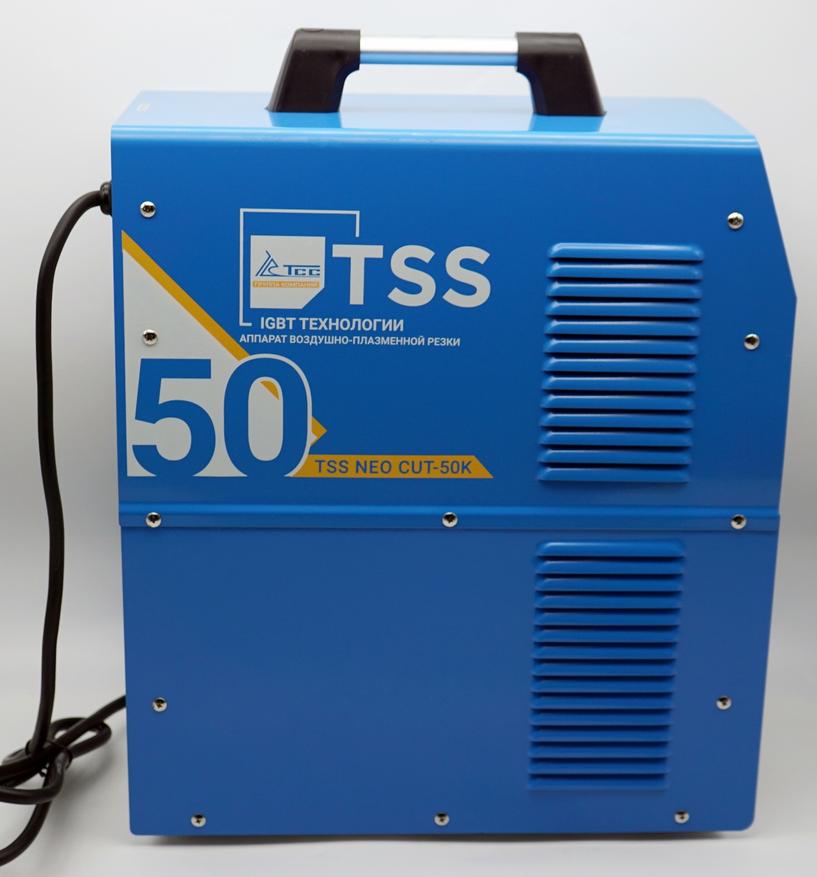

Размеры корпуса составляют 56 х 24 х 59 см, масса — чуть более 20 кг, то есть практически привычный сварочный инвертор. Подключение силовых кабелей аналогичное, отличия только в дополнительной воздушной магистрали. Корпус как бы «сдвоенный» по высоте — внутри располагается воздушный компрессор, обеспечивающий продувку при работе плазмореза.

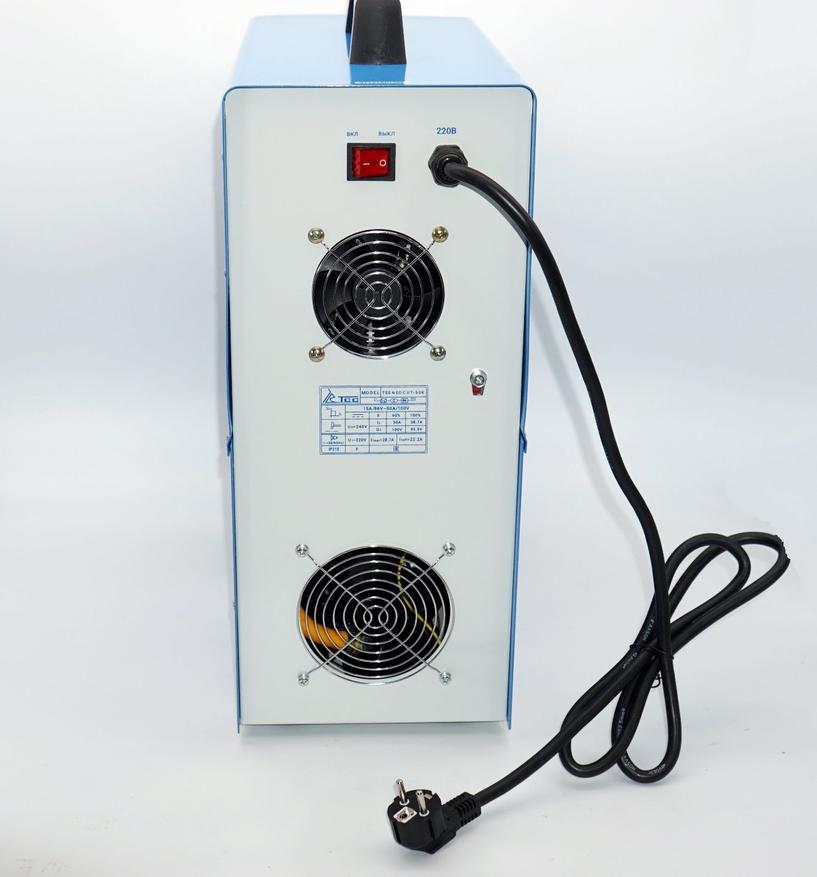

На задней панели присутствует вентилятор силового инвертора и забор воздуха компрессорной установки. Имеется и таблица с параметрами работы: это минимальные и максимальные рабочие значения, параметры потребления и класс защиты.

Обратите внимание. В этой модели нет входных фитингов для подключения для внешнего компрессора или газобалонного оборудования. Вся изюминка именно во встроенном компрессоре, обеспечивающим полностью потребности установки для воздушно-плазменной резки. А это значит, что не требуется дополнительного оборудования или каких-либо шлангов для газовой смеси. Именно по этому применение NEO CUT-50К максимально простое и удобное.

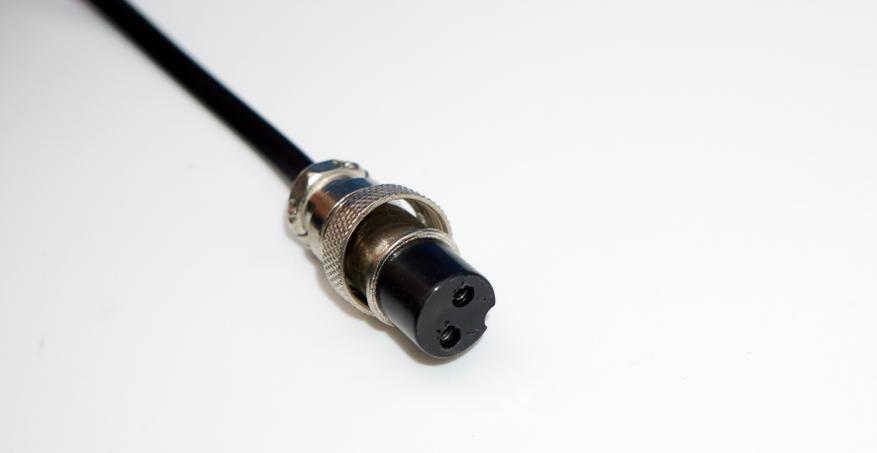

На передней панели присутствуют следующие интерфейсы: это силовой кабель для горелки со встроенной магистралью для подачи воздуха (отмечен минусовой клеммой). По центру расположен коннектор типа GX16-2 для обеспечения работы горелки (кнопки). По нажатию кнопки начинается подача воздуха и тока на горелку для формирования плазменного факела и продувки.

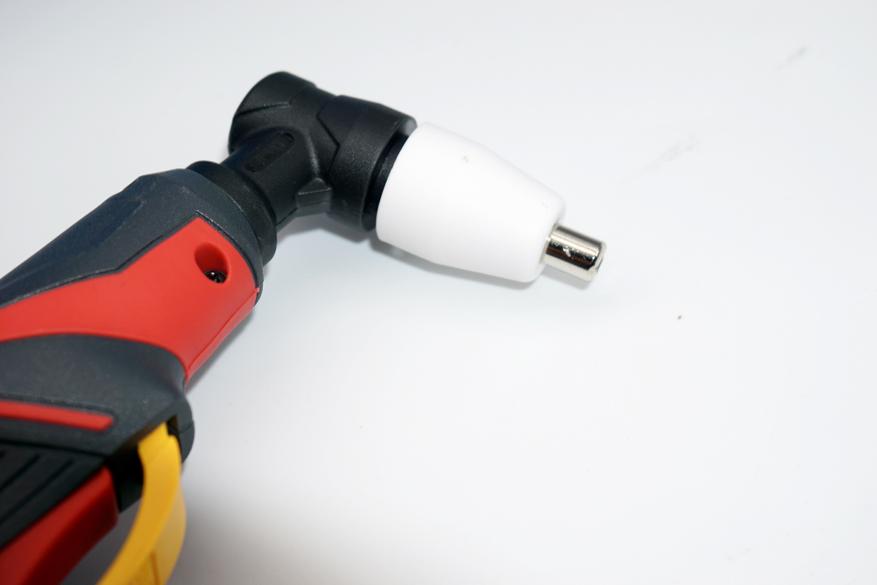

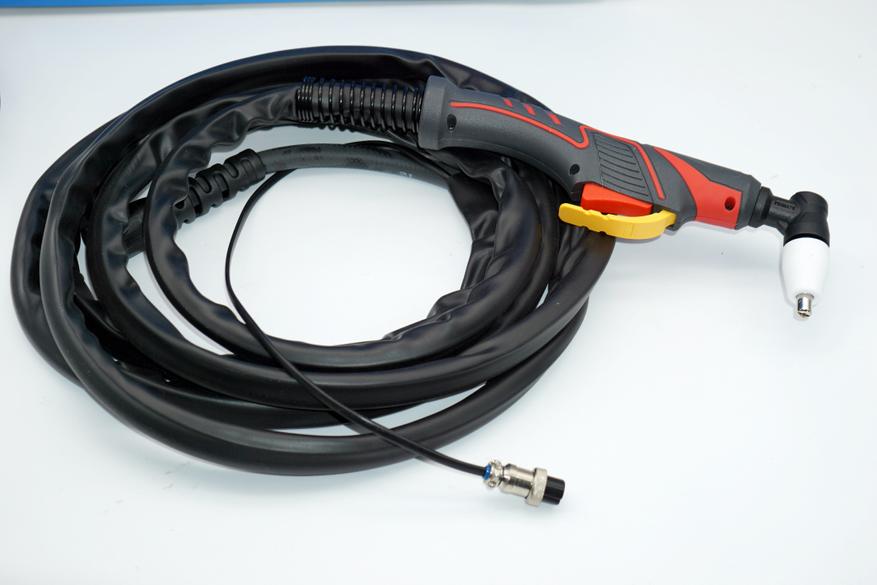

Горелка используется типа РТ-31, стандартная, с расходуемыми соплами и керамическими насадками. Кабель горелки имеет дополнительную защиту (внешнюю оболочку). Также в комплекте имеется и кабель-крокодил для подключения массы.

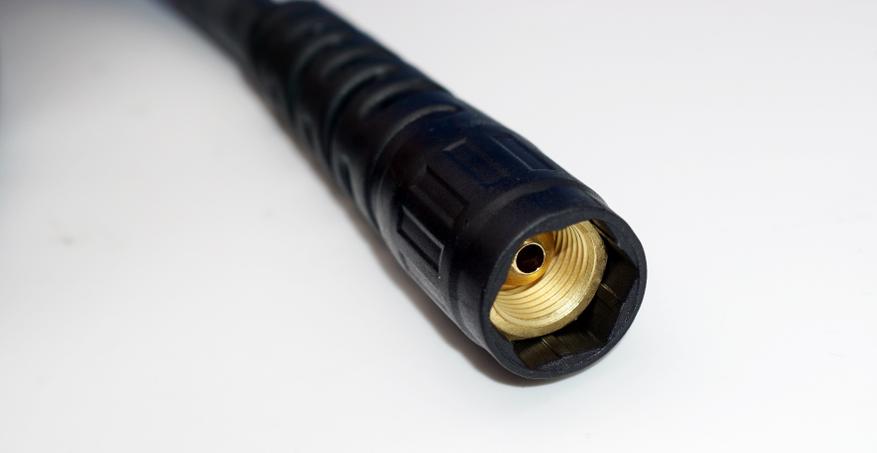

Кабель горелки довольно сложный. Тут и отдельная сигнальная линия, и комплексный кабель-шланг для подачи силового питания на горелку и воздуха под давлением для продувки.

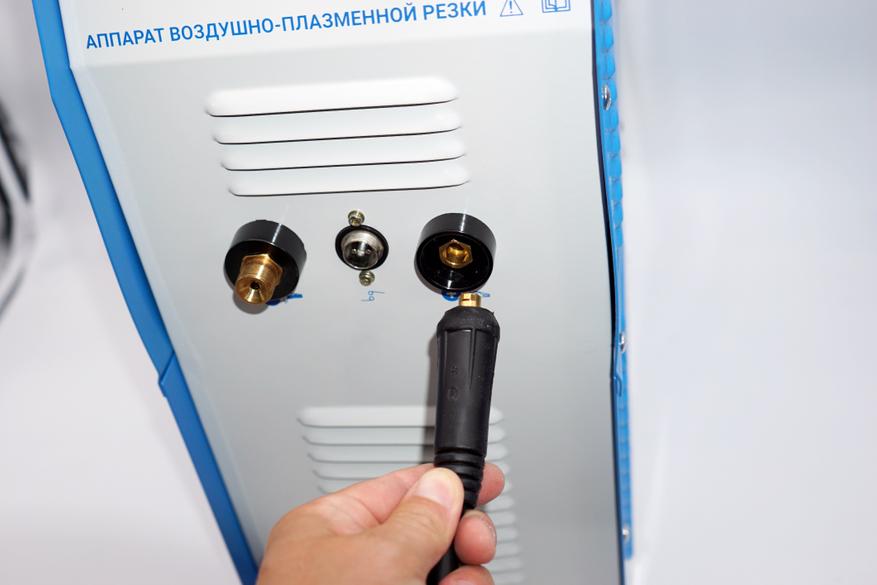

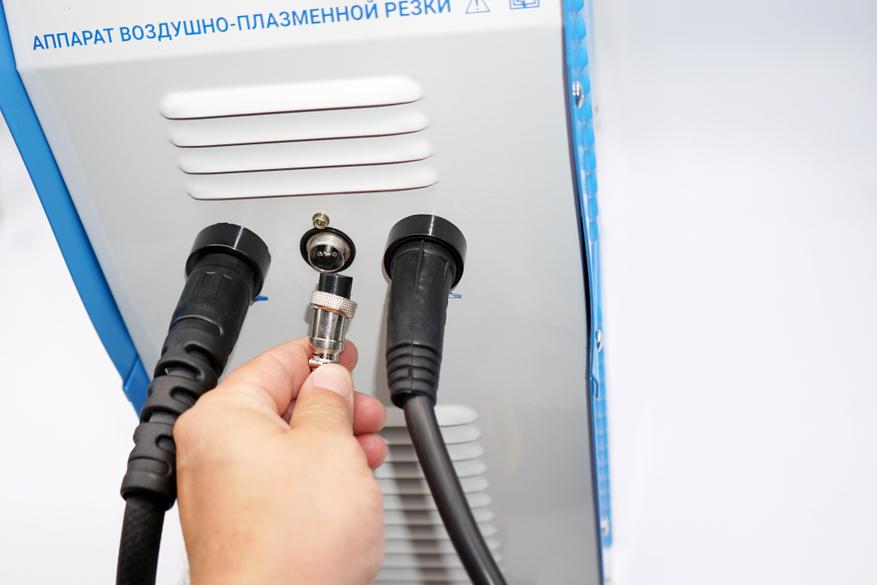

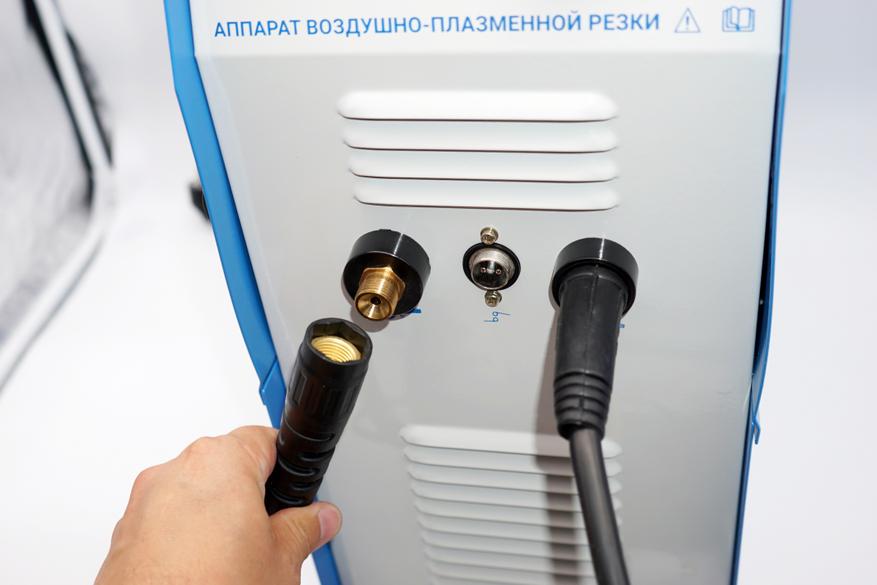

Аппарат не требует сборки и для подготовки к работе достаточно просто подключить кабель резака к передней панели. Подключаются все три разъемных соединения — для воздуха, для подачи силового тока, для подачи управления с кнопки. Отдельно подключается общий провод (масса), который, как и в сварочных аппаратах, подается на корпус обрабатываемой детали.

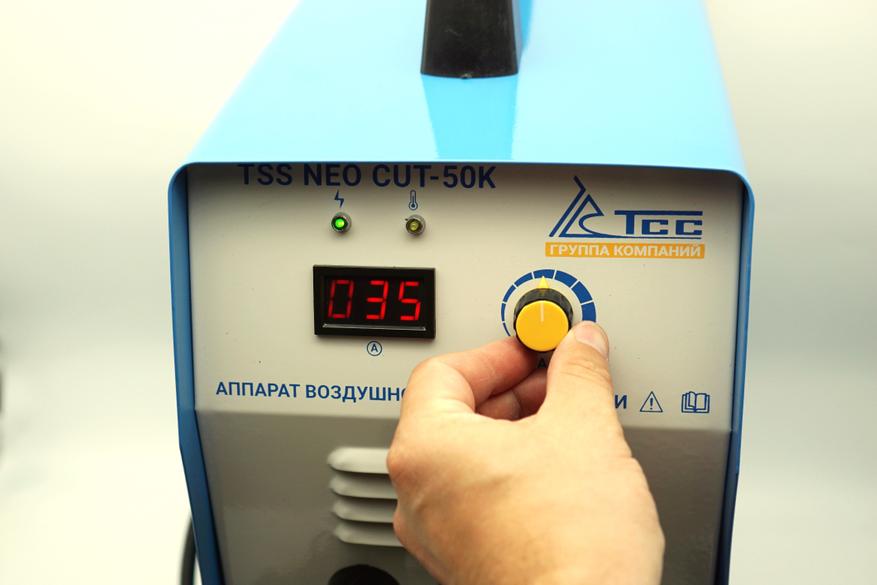

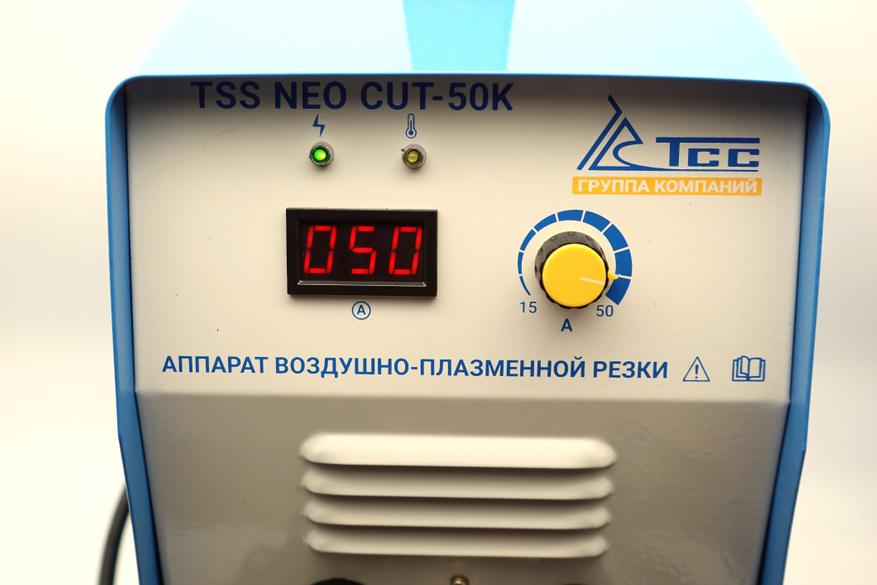

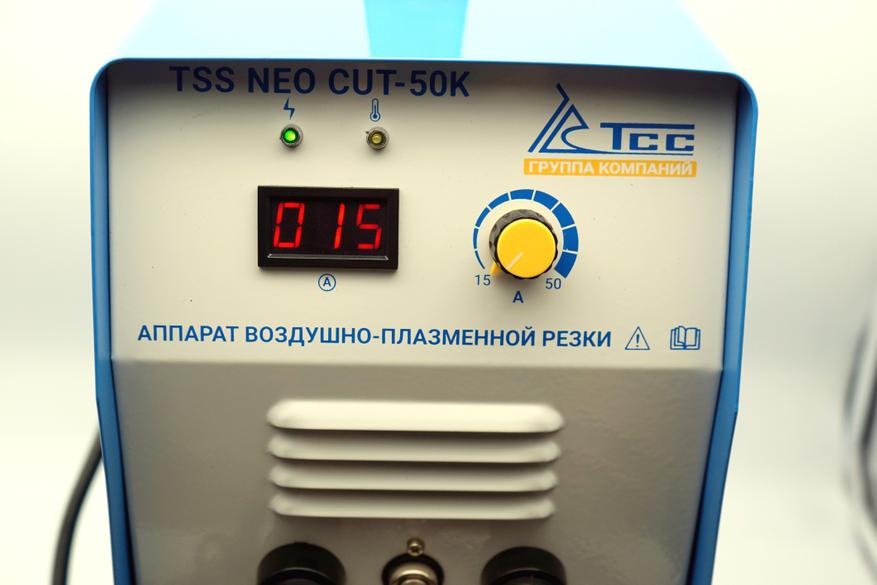

Управление элементарное. Просто устанавливаем рабочий ток, позволяющий комфортно обрабатывать деталь выбранной толщины и при выбранной скорости. Про похожее управление я рассказывал ранее в обзоре сварочного полуавтомата Сварог Real Smart MIG 200 для MIG, MAG, MMA, TIG-сварки. Если чувствуете, что выбранного режима недостаточно, ток можно увеличить (до 50 А). От силы тока зависит и скорость реза.

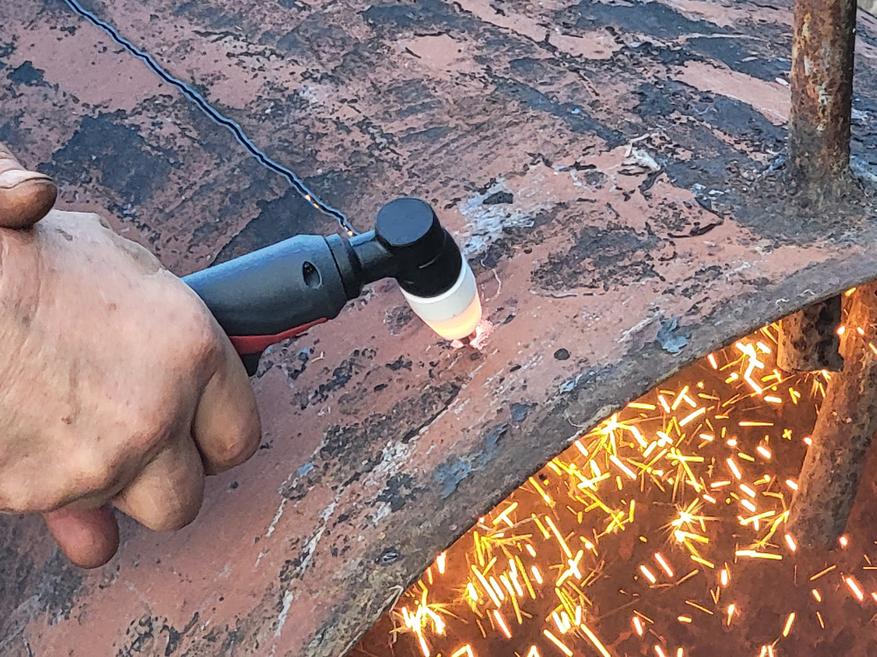

В качестве тестового объекта была выбрана старая металлическая бочка (~ 3 мм). Интересно было оценить возможность резки непосредственно по окрашенной поверхности, а также метал с окислами и приличным слоем ржавчины.

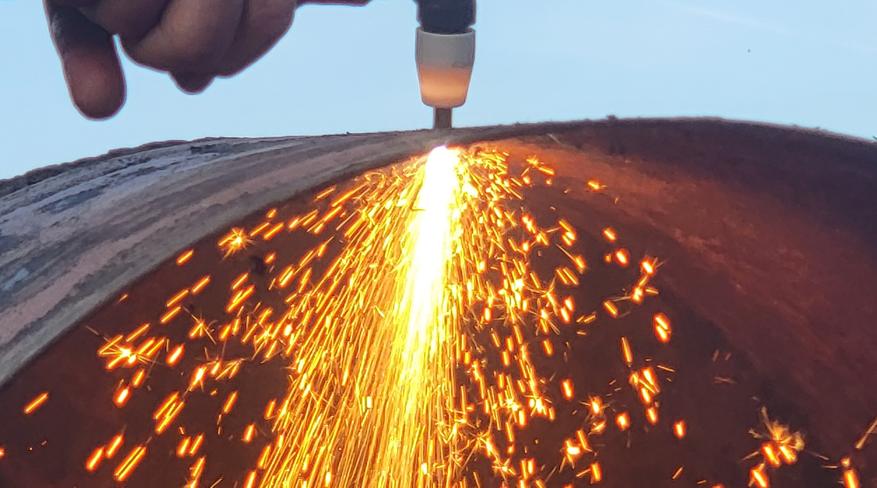

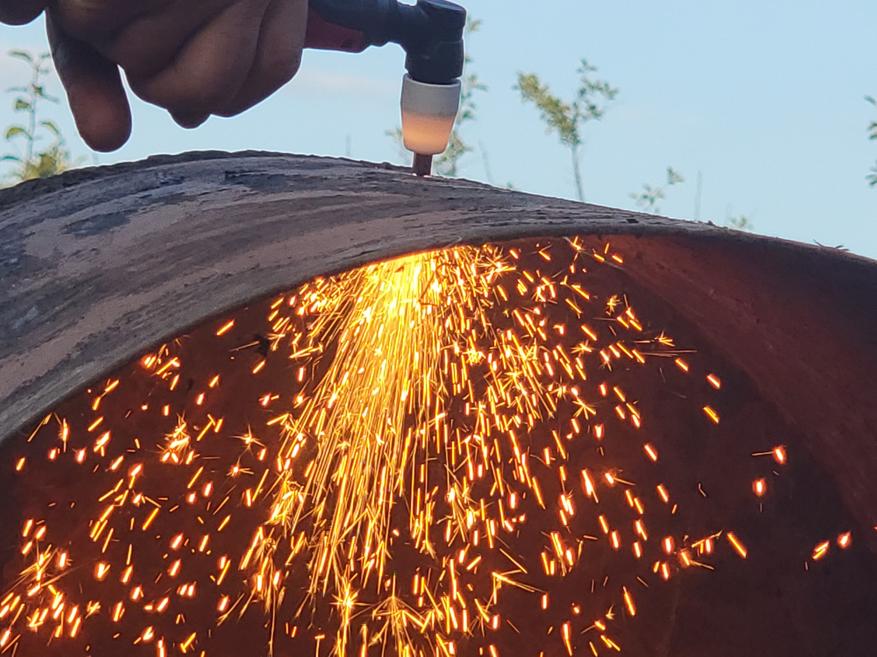

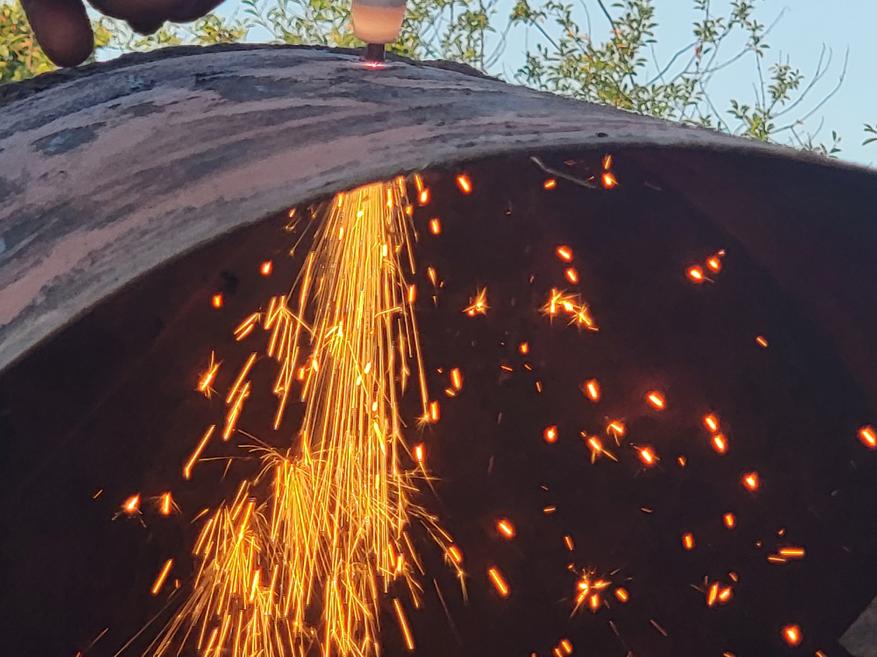

Аппарат включен и выставлен средний ток. Кабели подстыкованы, масса закреплена на детали. Достаточно приложить горелку к поверхности и нажать кнопку, как образуется плазменный факел. Поджиг в этой модели — контактный. Компрессор работает автоматически, сдувая расплав из зоны обработки. Достаточно без нажима провести горелкой, как получается ровный и аккуратный рез. Чем больше ток — тем быстрее можно проводить горелкой при резке. Есть интересный момент — при остановке продолжается подача воздуха для остаточной продувки и охлаждения детали в течение нескольких секунд после отпускания кнопки.

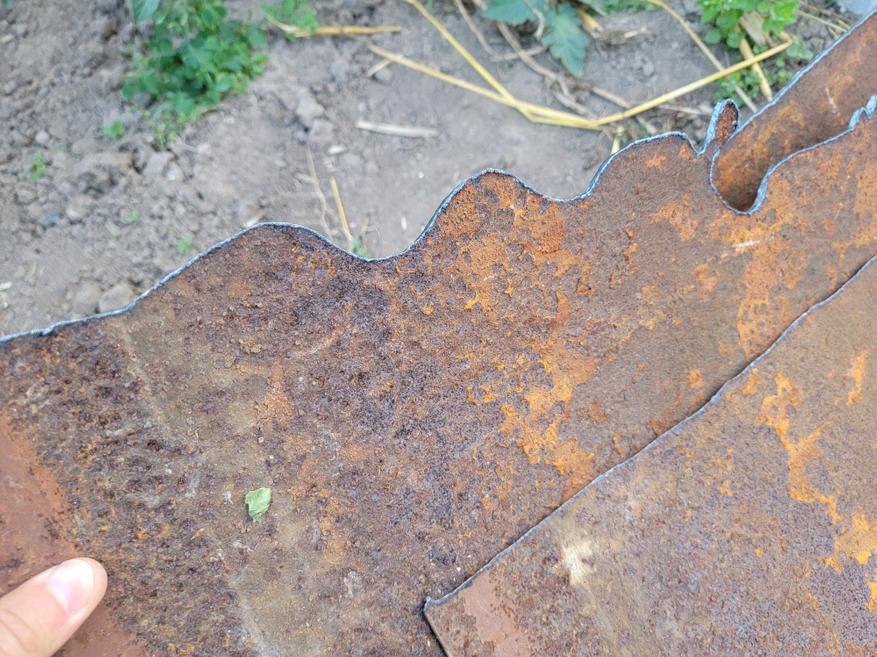

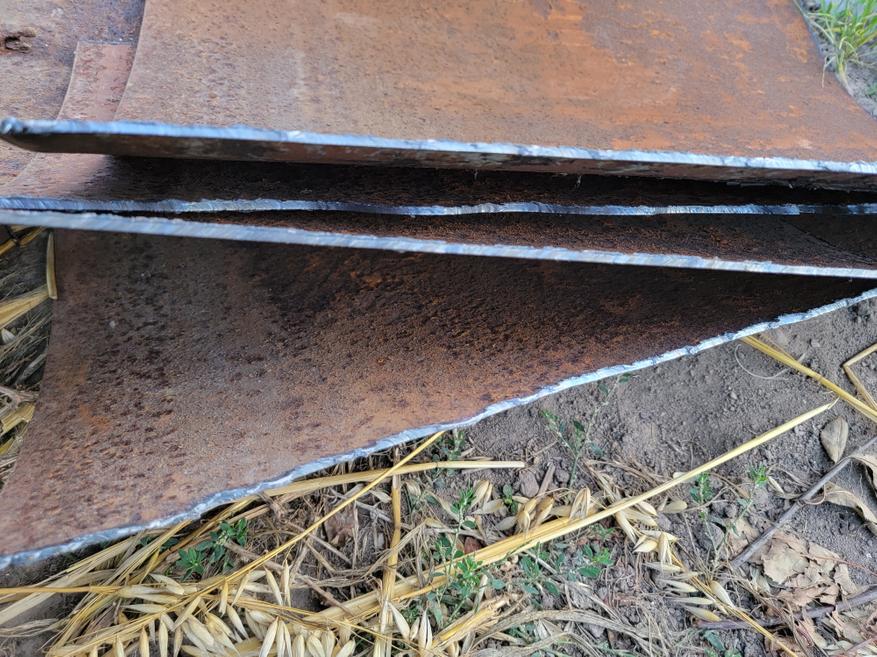

Результат отменный — ржавчина и краска не помешала работе, толщина в 2-3-4 мм без проблем поддается резке на высокой скорости. Попадались навары, сварные швы и различные утолщения, которые разрезались без особых проблем и без потери скорости резки.

Видеодемонстрация работы плазмореза NEO CUT-50К.

В комплекте имеется базовый набор расходных материалов. Есть смысл сразу приобрести дополнительный комплект насадок. Подходят стандартные для горелки типа РТ-31.

Брать или нет — решать вам. Лично для меня NEO CUT-50К оказался тем самым незаменимым инструментом.

Другие модели инструментов можно посмотреть в подборках по ссылкам:

Подборка аккумуляторных импульсных винтовертов и гайковертов.

Универсальные дизельные отопители для автономного обогрева на 5-8 кВт.

Выбираем мойку высокого давления для самостоятельного мытья автомобиля.

Другие обзоры и тесты смартфонов, инструмента и гаджетов вы можете найти в моем профиле и по ссылкам ниже. Спасибо за внимание!

Источник: Официальный сайт группы компаний TSS

13 комментариев

Добавить комментарий

m
Вот смотря на современные средства для резки металлов, вспоминается фильм по роману Чейза «Мираж» — типа угнали инкассаторскую машину в «глухое место» и длительное время — около недели ее пытались вскрыть. Что-то, обладая современным оборудованием, кажется, что в борьбе сейфа и открывалки выигрывает последняя. И скорее любой сейф 50х, который может поместиться в машину, может быть вскрыт современными инструментами «за день»
Di_
Прикольная штуковина. Вспомнилось что когда-то хотел старый смеситель распилить перед выбросом, (да и в целом попилить разные сантехнические изделия) посмотреть в разрезе толщины стенок, но лень было с ножовкой пыхтеть. Таким аппаратом наверно можно было бы быстро располовинить, но в быту мало кому нужен )
И
От толщины сильно зависит.
Я когда был на одно судостроительном заводе, смотрел, как работает плазморез на координатном столе.
Там когда лежал лист 6 мм, стол работал весьма быстро.
8 мм (самая распространенная толщина на том проекте, наружная обшивка) — уже заметно помедленнее. 16 мм — вообще еле-еле. А когда привезли лист 60 мм — мужики с плазмы сказали «не-не-не. ***zдуйте на газорезку.»
1
Какой объем ресивера и производительность встроенного компрессора? И какое соотношение времени работа/отдых для двух устройств?
1
Купил. Не режет. За 2 часа мучений — 6 дырок. То есть — вспышка-дырка, ведёшь, а оно уже и погасло.
2
Аналогично, аппарат не может даже 200 литровую бочку разрезать ( дуга прерывистая и проподает постоянно)
