Лазерный уровень Rokodil Ray Cube: обзор и тестирование компактной модели нивелира с зелеными лазерными лучами

Помощник в ремонте — простой и недорогой лазерный уровень Rokodil Ray Cube с ярким зеленым излучателем. Это самовыравнивающий нивелир с возможностью работы как от источника питания, так и от батареек. Из особенностей выделю встроенный пузырьковый уровень и четырёх ступенчатою регулировку яркости. Почему именно зеленый? Потому что зеленый лазерный луч с длиной волны 515 нм обеспечивает заметную контрастность и видимость не только в помещении, но и днем на улице.

Характеристики

Внешний вид, упаковка и комплектация

Давно задавался вопросом на предмет выбора хорошего и качественного лазерного уровня для замены своей старой модели. Остановил свой выбор на недорогом Rokodil Ray Cube — это бюджетная модель из линейки строительных уровней Rokodil. Если выбираете по количеству излучателей, то есть смысл обратить внимание Ray Air 12 линий (6H6V) или Ray Max 16 линий (8H8V). Но мне была нужна бюджетная модель компактного размера, поэтому я выбрал именно Rokodil Ray Cube.

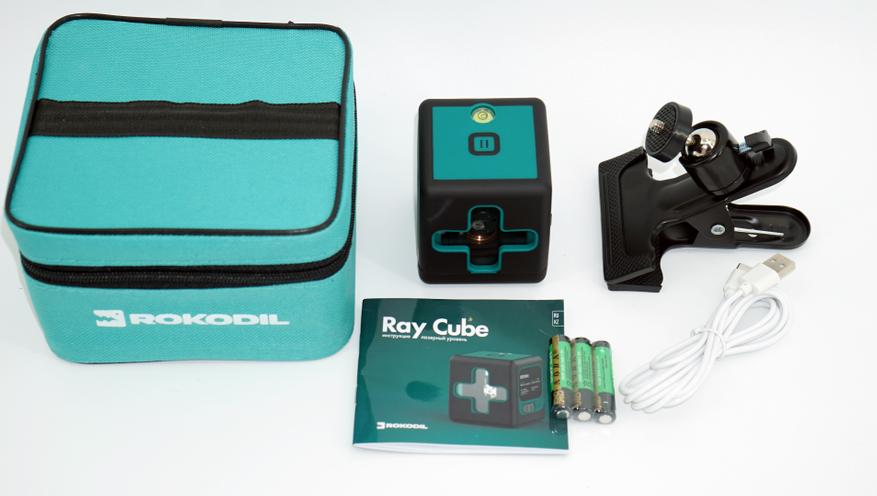

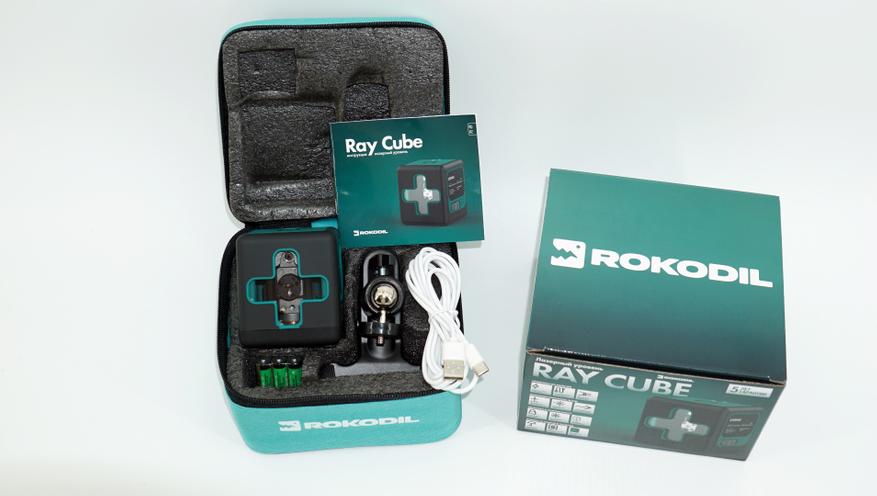

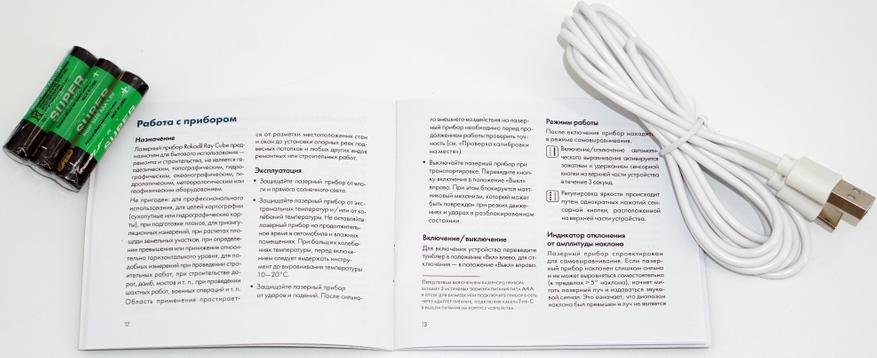

В комплект поставки лазерного уровня Rokodil Ray Cube входит:

• Сам лазерный уровень-нивелир.
• Защитная сумка с мягкой вставкой для хранения и переноски нивелира.
• Держатель-прищепка с поворотной головкой.
• Кабель USB-C 2 метра.
• Руководство для пользователя на русском языке.
• Комплект элементов питания «ААА» 3 штуки.

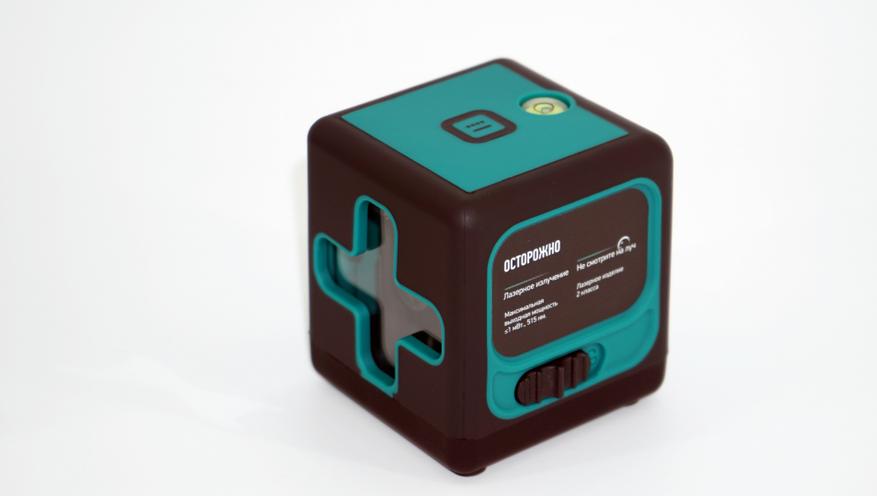

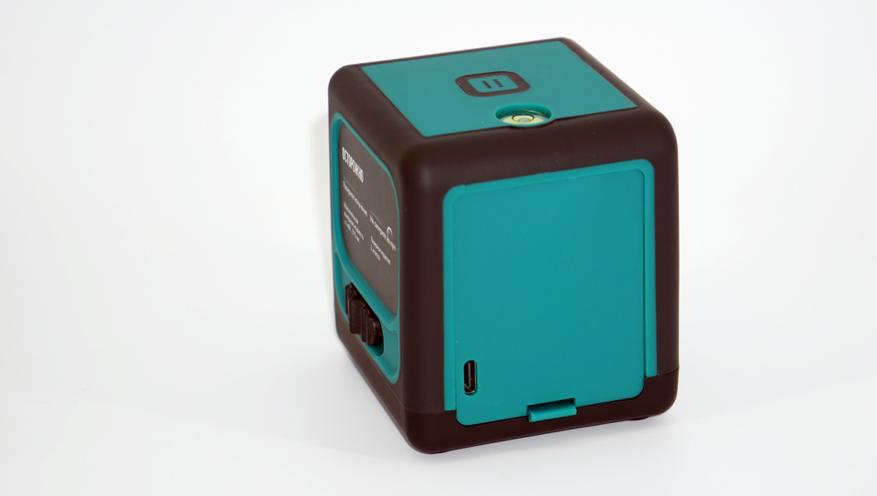

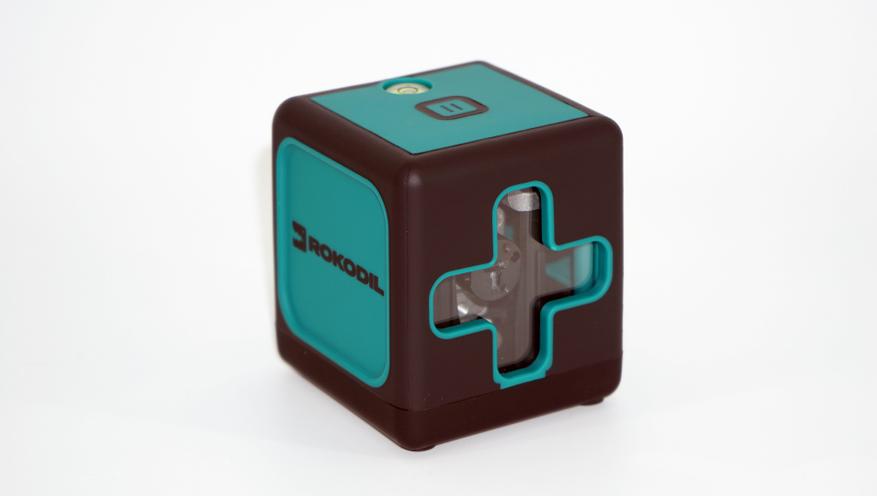

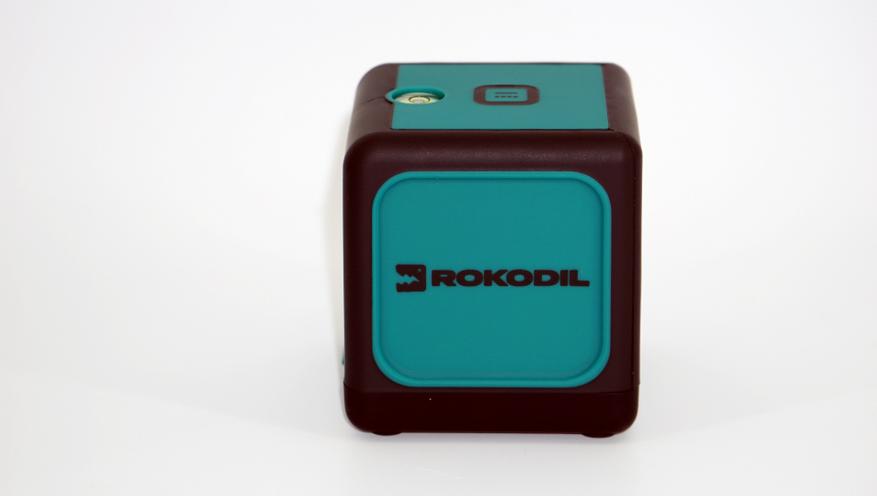

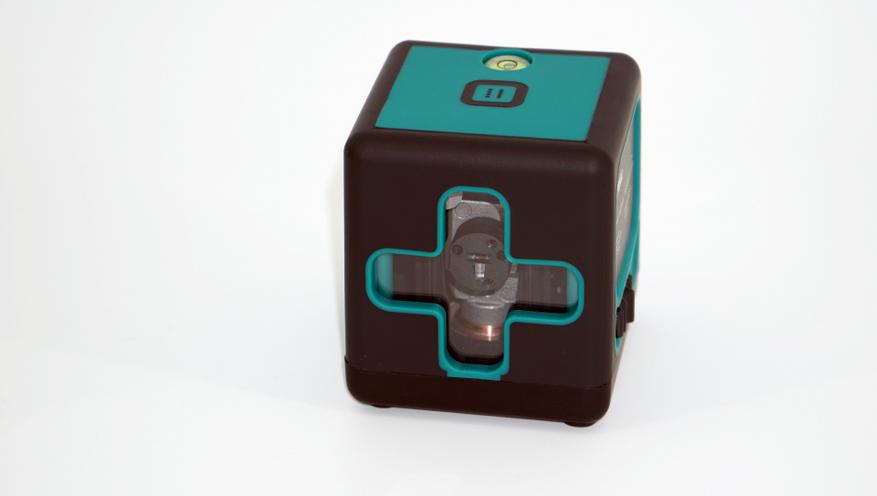

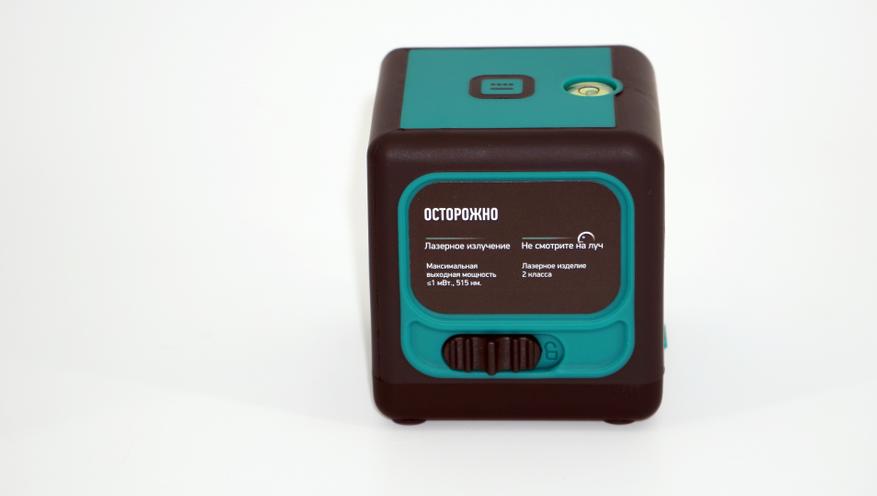

На внешний вид лазерный уровень напоминает куб со стороной 7 сантиметров. Реально помещается на ладони. Корпус имеет скругленные углы, вставки из мягкой резины и защиту от пыли и влаги по уровню IP54. С одного из торцов размещена линзовая система в виде перекрестья, позволяющая спроецировать два лазерных луча. На боковой стороне предусмотрен фиксатор маятника, на верхней части — кнопка для управления яркостью.

Пузырьковый уровень

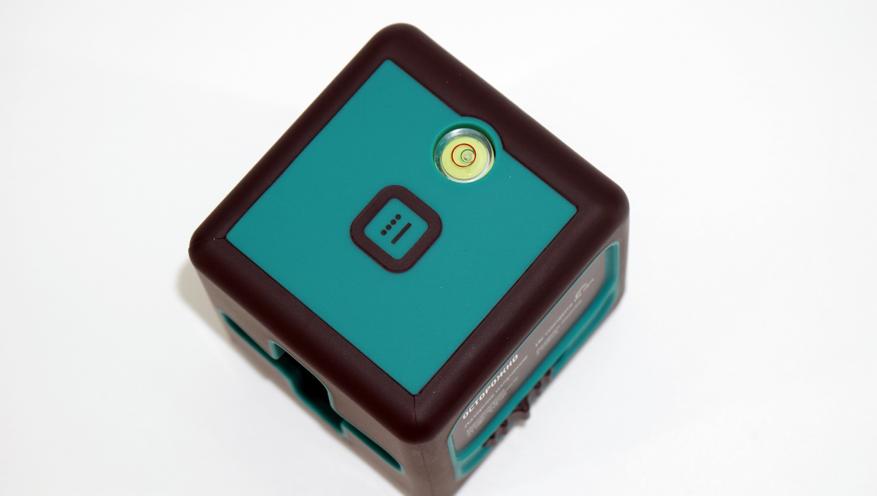

С целью предварительного выравнивания корпуса нивелира используется встроенный пузырьковый уровень, расположенный на верхней части корпуса устройства. Достаточно установить корпус нивелира таким образом, чтобы пузырек был внутри красного кольца. В таком случае выравнивание маятника занимает около трех секунд и обеспечивается горизонтальная/вертикальная проекция лучей.

Питание

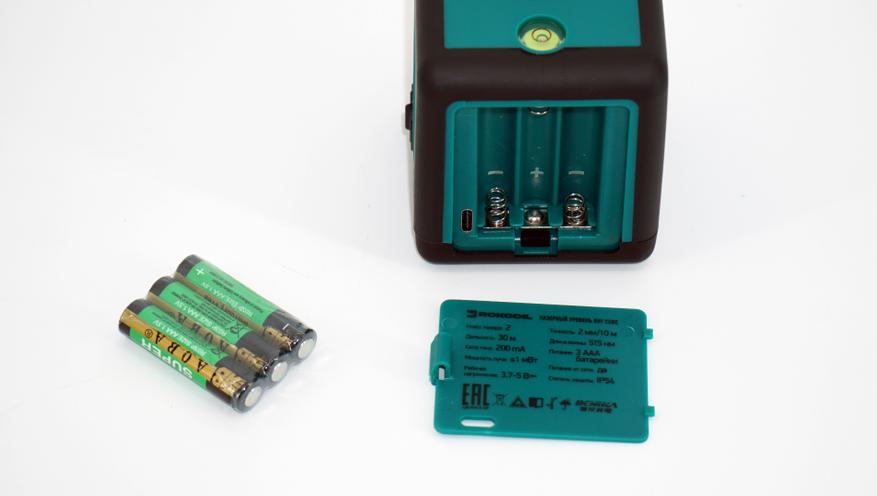

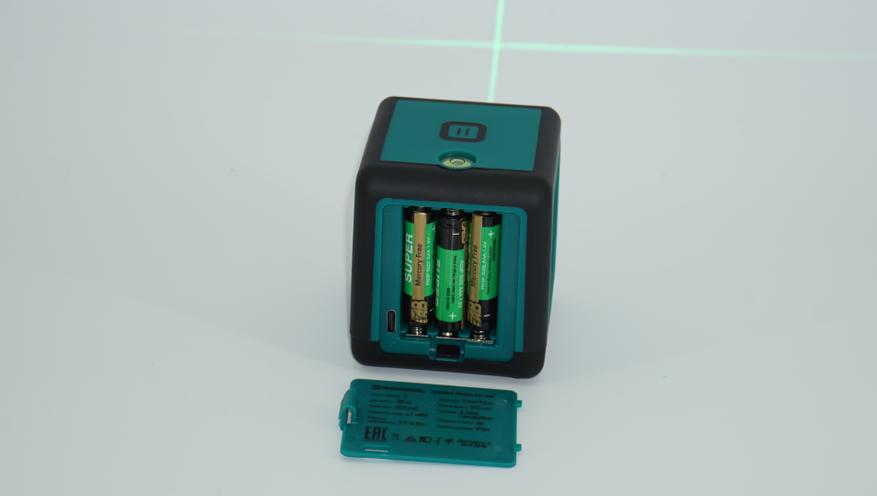

Лазерный уровень Rokodil Ray Cube оснащается функцией двойного питания:

• предусмотрена возможность работы от элементов питания «ААА» — типа;
• предусмотрена возможность работы от USB источника (5 Вольт).

Благодаря наличию кабеля USB Type- C с длиной 2 метра, можно работать от внешнего аккумулятора или сетевого USB источника питания, даже, если сели батарейки. Производитель накладывает ограничение на время непрерывной работы — до 10 часов.

Лазерные излучатели

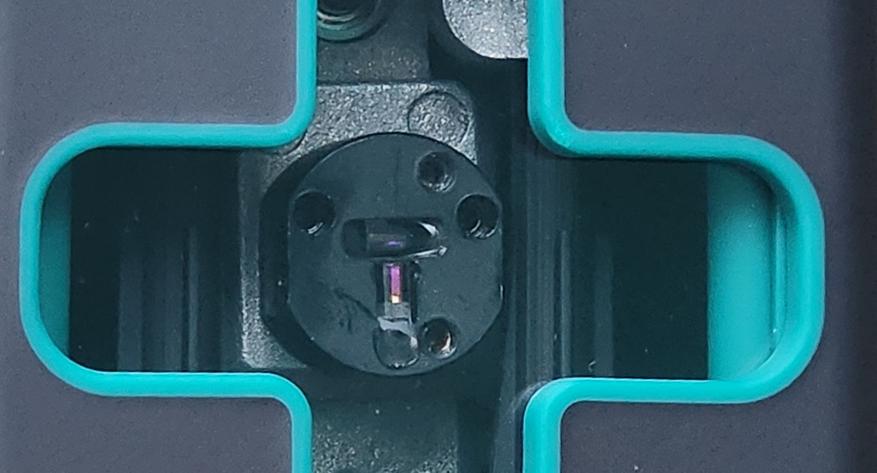

В модели Rokodil Ray Cube используются качественные излучатели Sharp, которые сохраняют контраст лучей на любой поверхности, даже при ярком освещении. Размещение двух лазерных излучателей выполнено таким образом, что формируется два взаимно перпендикулярных пересекающихся луча.

Схема проецирования 1H1V

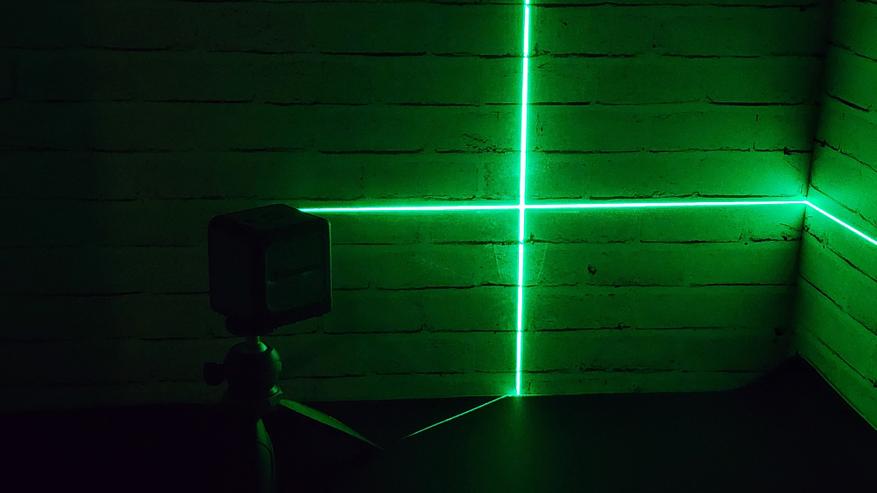

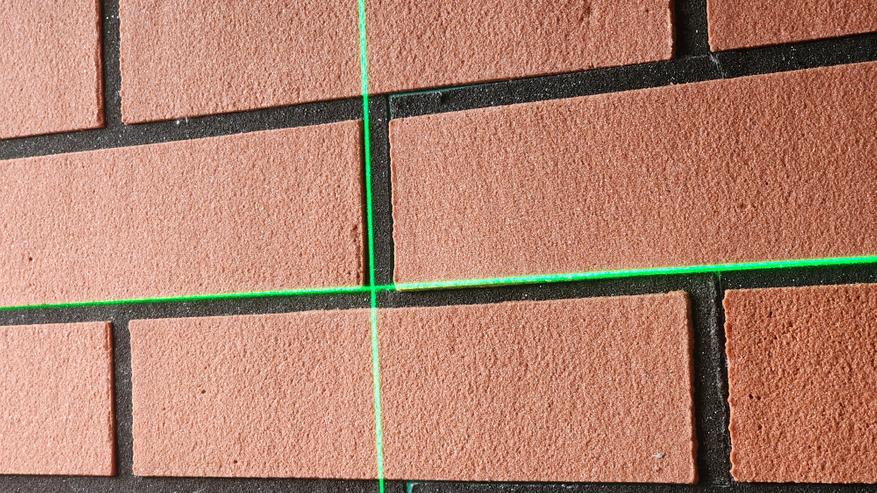

Подобные схемы с парой двух взаимно перпендикулярных лазерных лучей с пересечением в центре имеют определенную популярность, так как максимально простые в использовании, а сама схема 1H1V максимально востребована. Самый простой пример использования — это укладка плитки, когда перекрестье позволяет выравнивать плитку относительно предыдущих рядов как по горизонтали, так и по вертикали. Линзовая система позволяет спроецировать лучи с углом на 120 градусов как по вертикали, так и по горизонтали.

Установка и крепление лазерного уровня

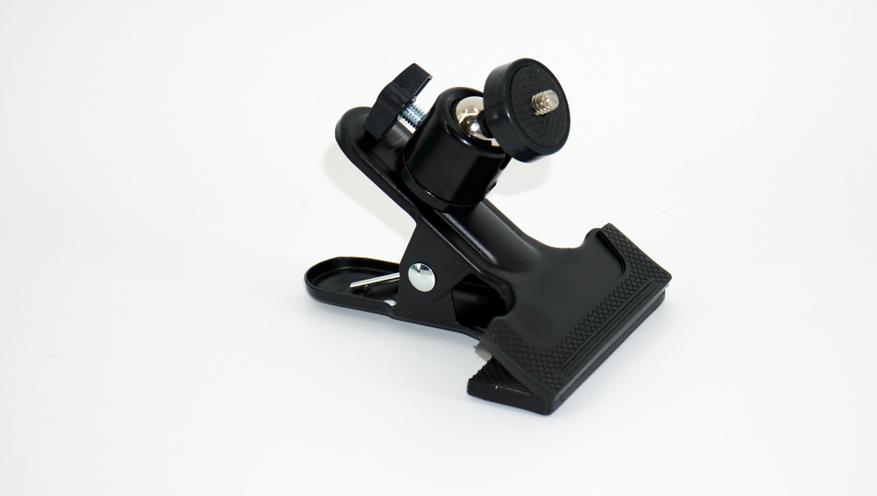

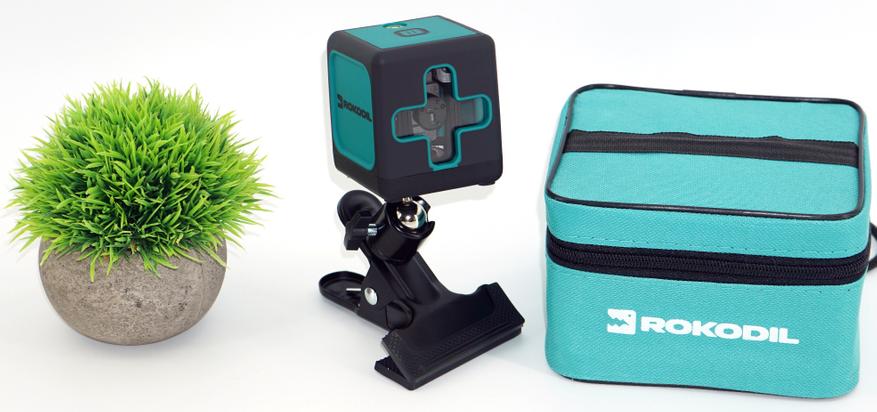

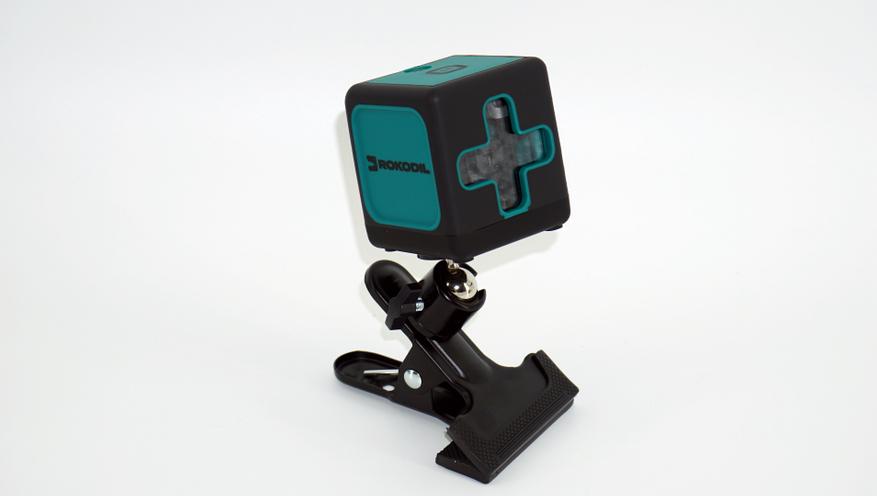

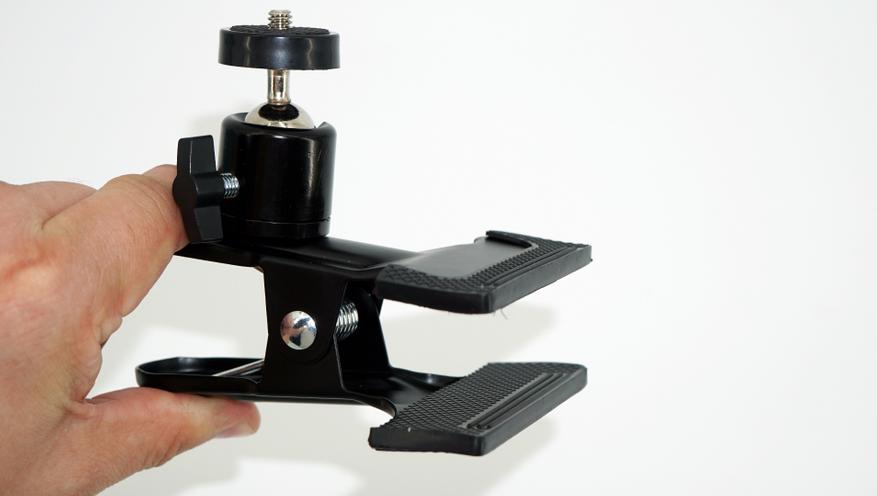

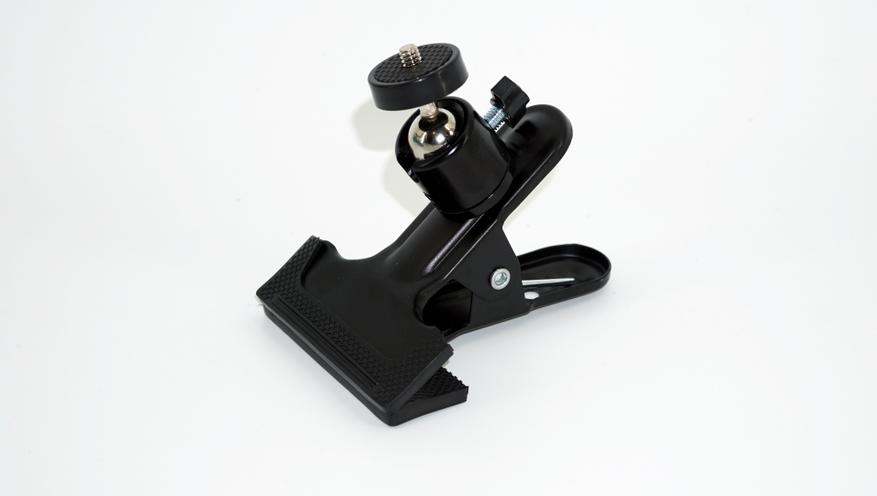

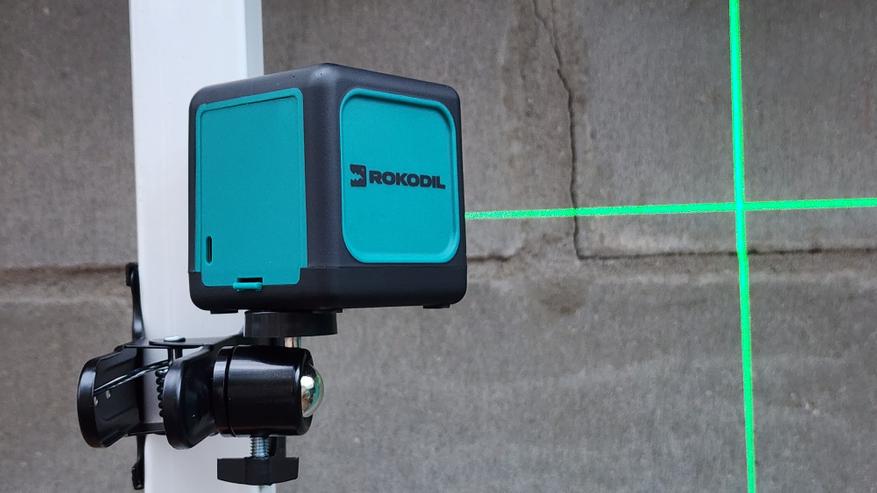

Как я уже сказал выше, в комплекте с лазерным уровнем был пластиковый кронштейн-прищепка оригинальной конструкции, заменяющий собой штатив. Устанавливать можно на любой предмет (зажимает уверенно до 2-3 см). На верхней части прищепки имеется поворотная головка с фиксацией положения и резьба 1/4″ для крепления корпуса нивелира.

А вот с помощью оригинальной прищепки можно закрепить корпус нивелира вообще на любом предмете, например, на лестнице или стремянке. Это дает определенную свободе при выборе места установки и обеспечивает определенную экономию при работе с Rokodil Ray Cube — не нужно тратить деньги на дорогостоящие штативы. Достаточно закрепить прищепку в любом удобном месте, а с помощью поворотной головки настроить необходимый уровень и угол проекции.

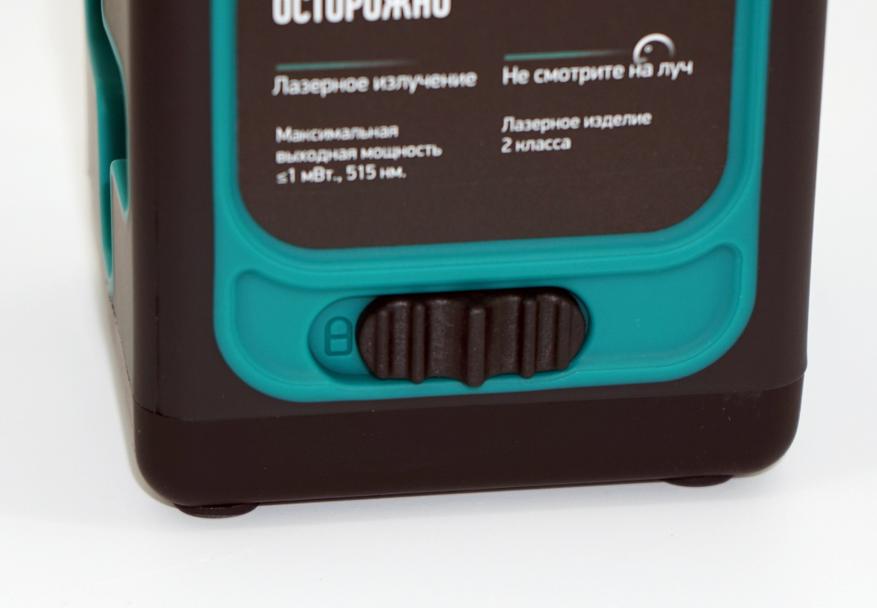

При перемещении ползунка в положение «работа» (открытый замок), маятник механизма самовыравнивания переводится в свободное положение, а само устройство — включается. Самовыравнивание срабатывает довольно быстро — около трех секунд при условии первоначальной установки в пределах, которые можно проконтролировать с помощью встроенного пузырькового уровня. С помощью кнопки на верхней части корпуса можно выбрать комфортную яркость для работы. Отмечу, что максимальный уровень яркости заметно снижает общее время работы от батарей. Если планируете работать длительное время, то есть смысл подключить устройство через USB источник питания.

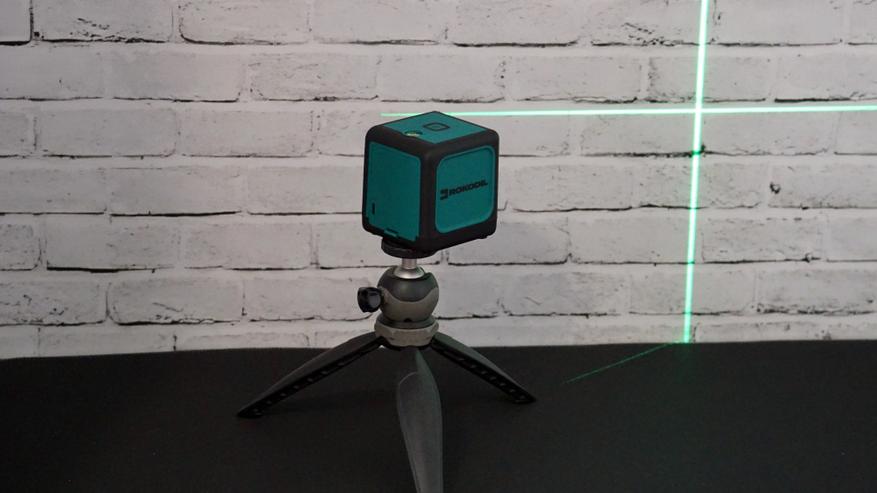

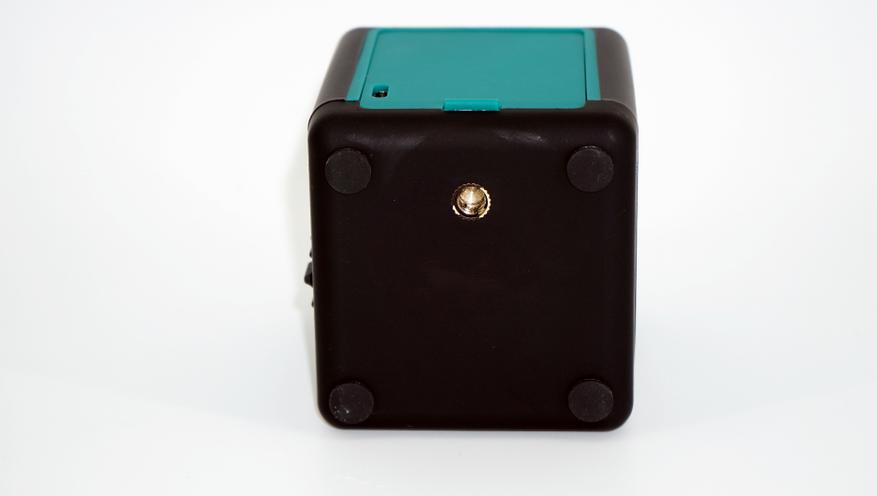

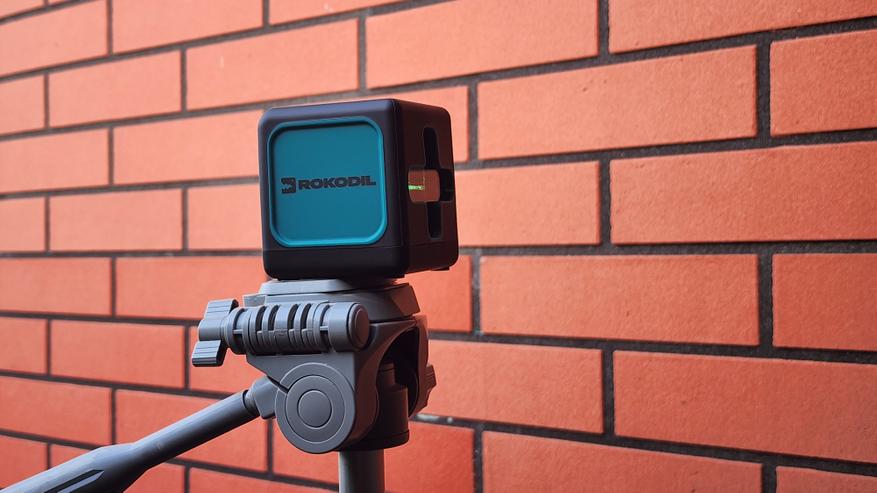

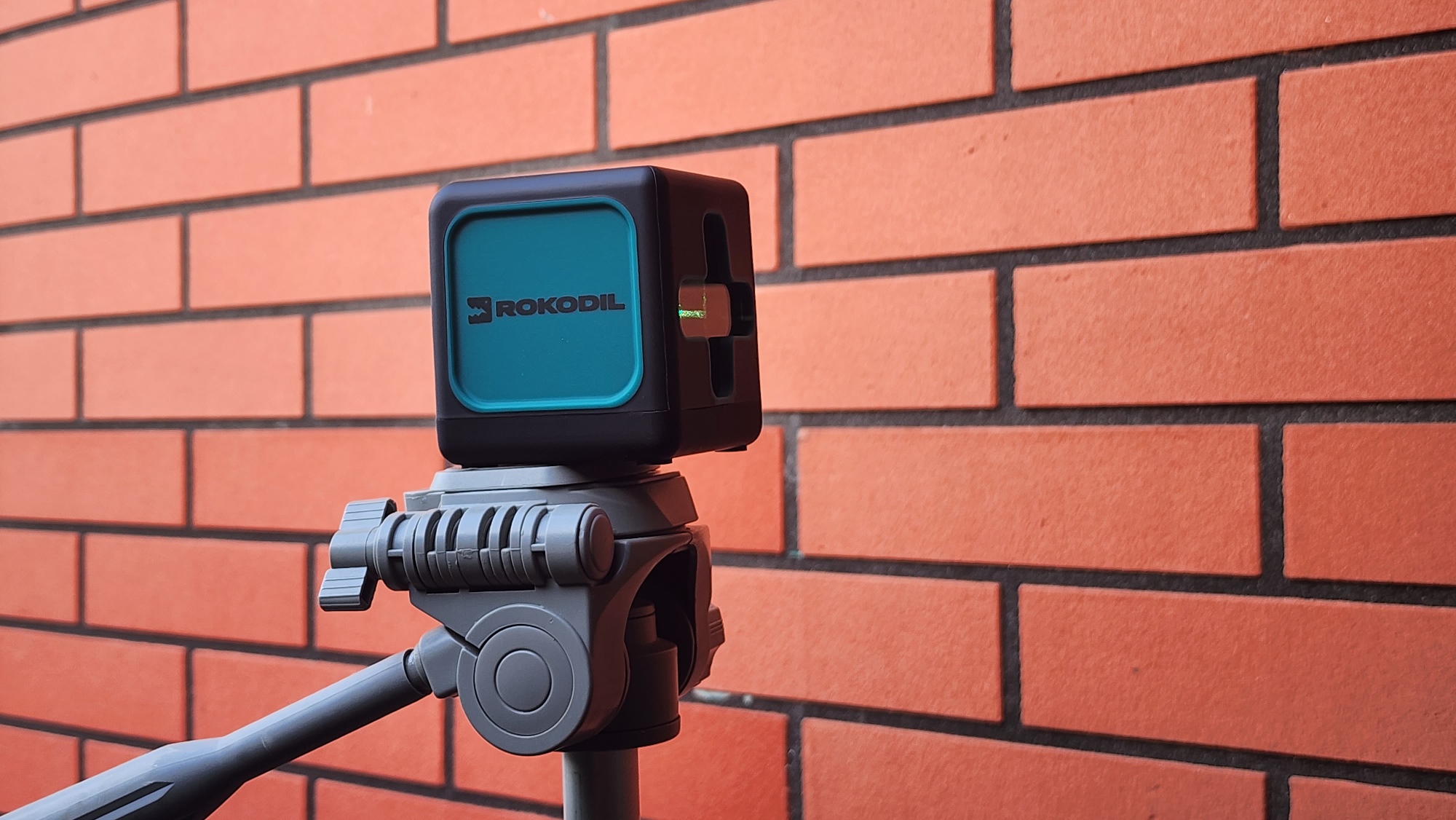

Устанавливать лазерный нивелир можно не только на подставки, но и на системы крепления с резьбой 1/4″. Это различные фото/видеоштативы, специальные крепления для нивелиров (магнитные держатели, скобы, прищепки). Металлическая закладная резьба расположена на нижней части корпуса устройства. Отмечу, что предусмотрена функция отключения самовыравнивания, благодаря чему можно строить наклонные линии, например, при монтаже лестницы.

Проверка точности проецирования

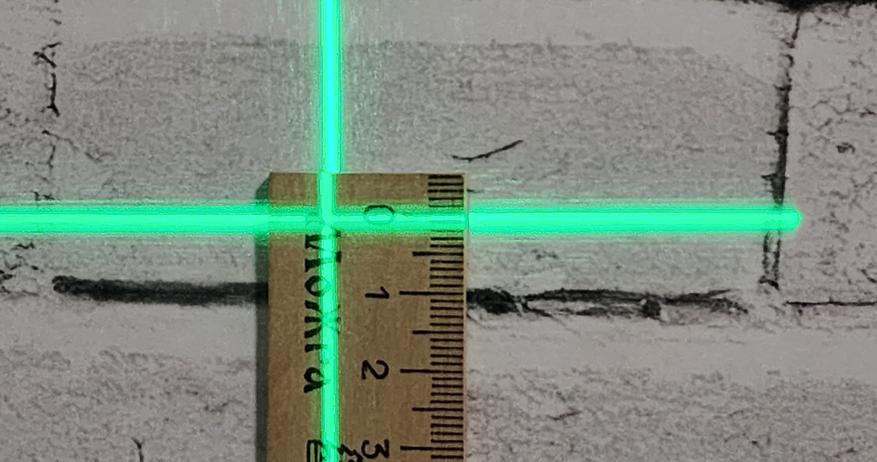

Первое, что проверяю после покупки — это ширину лазерного луча и погрешность проецирования. Заявлено отклонение луча за счет неидеальности оптических призм на величину 0.2 миллиметров на метр. То есть, теоретически при длине проецированных лучей 10 метров можно получить отклонение около 2 миллиметров от центральной точки, а при работе на максимальной заявленной дистанции 30 метров можно получить отклонение около 6 миллиметров. Проверяю на длине примерно 3 метра, визуально отклонений от центрального уровня не вижу. Для снижения погрешности проецирования на большой длине рекомендую при «отбивке» уровня просто выполнить несколько перестановок нивелира и контроля полученного уровня. Занимает эта операция пару минут, зато в результате работы получается выполнена с высокой точностью.

Второй момент, который рекомендуют проверять при покупке лазерного уровня-нивелира — это проверка по строительному отвесу (шнурок синего цвета на фотографии). По всей длине (около 2 метров) у вертикального луча Rokodil Ray Cube нет отклонений. Проверять лучше в помещении или в безветренную погоду, результат будет точнее.

Работа с лазерным уровнем

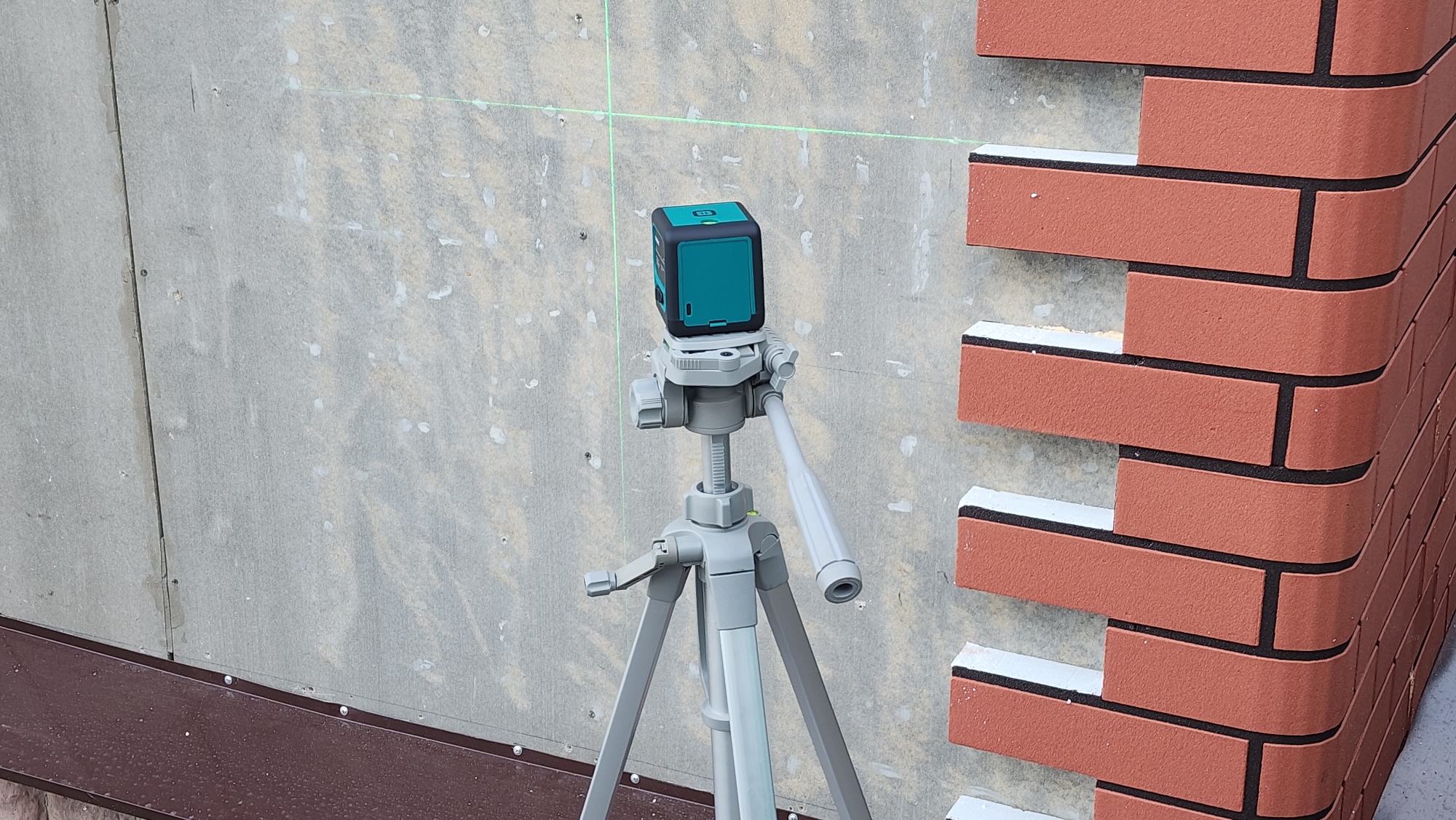

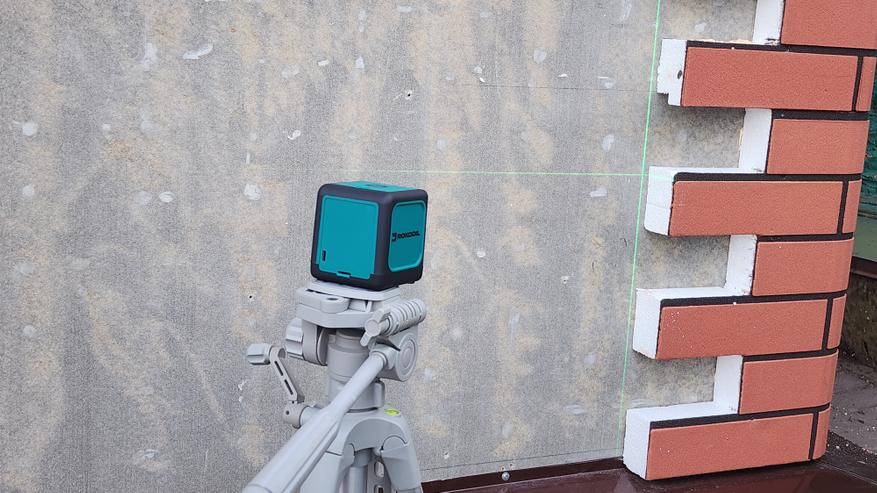

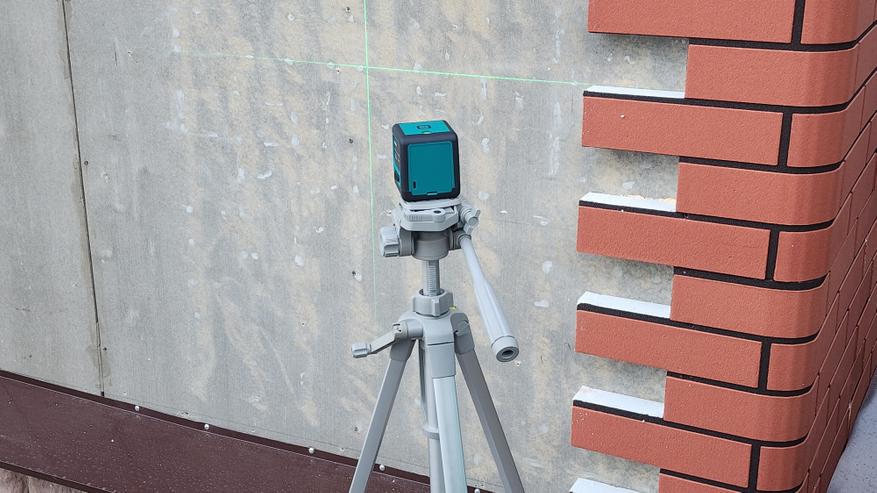

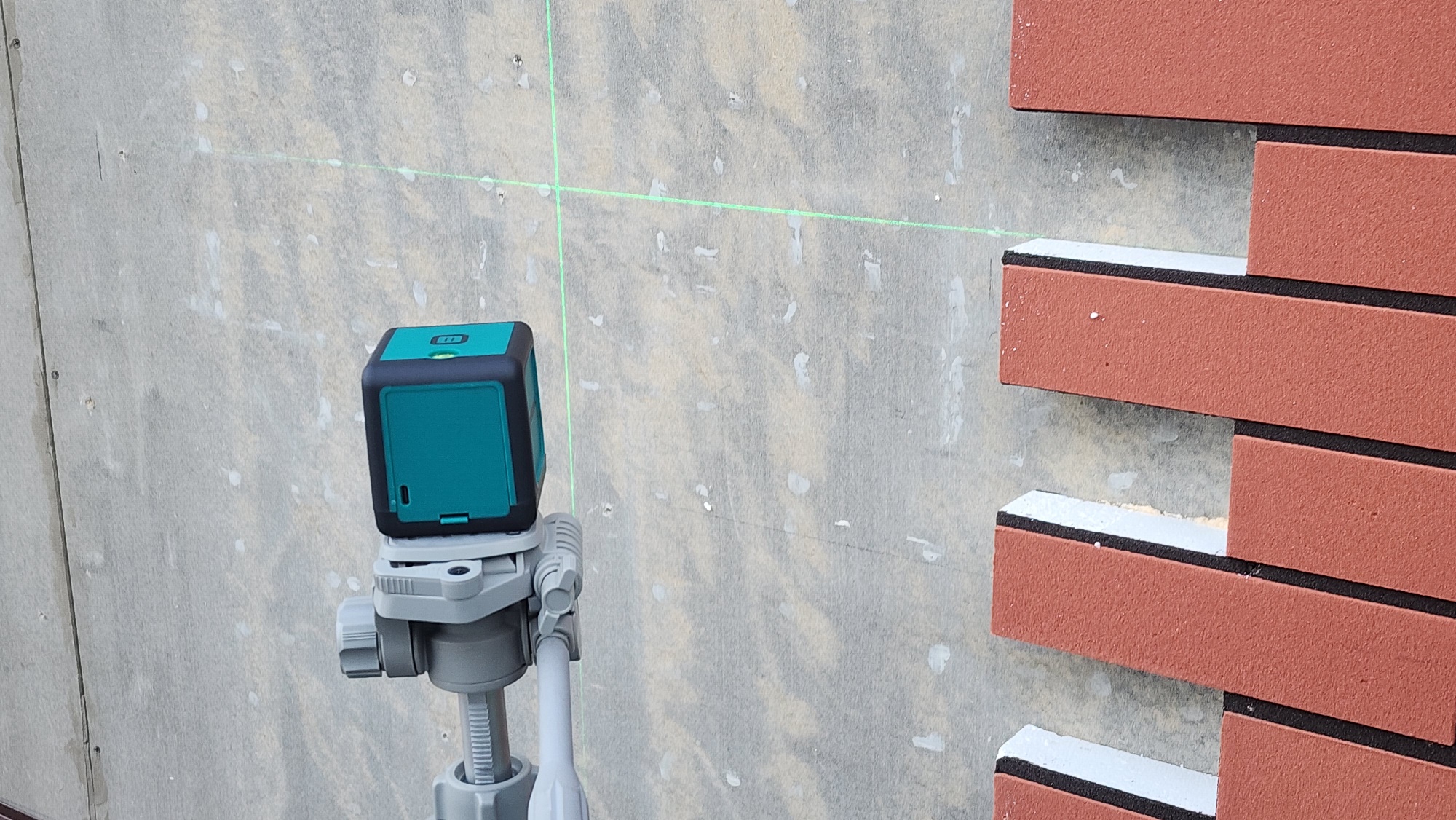

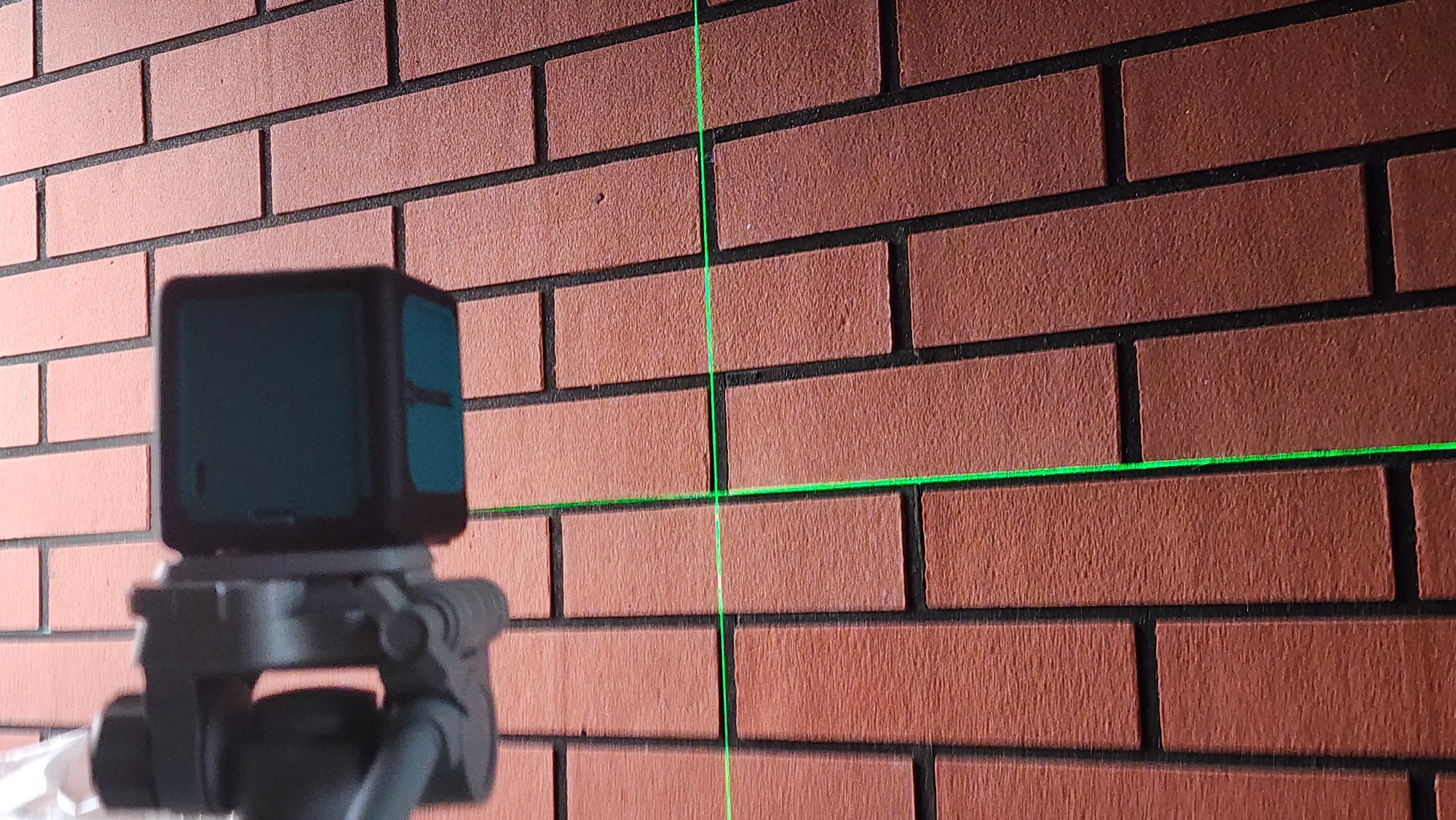

В плане использования все довольно просто. Устанавливаем свежие элементы питания, крепим корпус устройства на штатив или на комплектную прищепку, выставляем уровень. Первоначальное выравнивание проводит по пузырьковому уровню, расположенному на верхней части корпуса устройства. Далее, отщелкиваем блокировку и проверяем выравнивание проецируемых линий. В процессе работы уровень можно переставлять, позволяя крепить материал по всей длине фасада. На улице и при ярком освещении устанавливаю максимальную яркость, при работе в помещении можно подключить источник питания (USB) или выбрать минимальную яркость лучей.

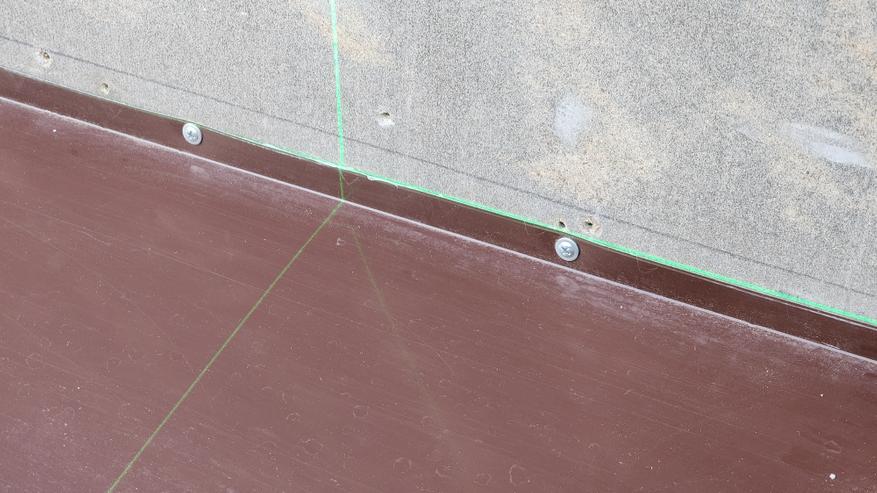

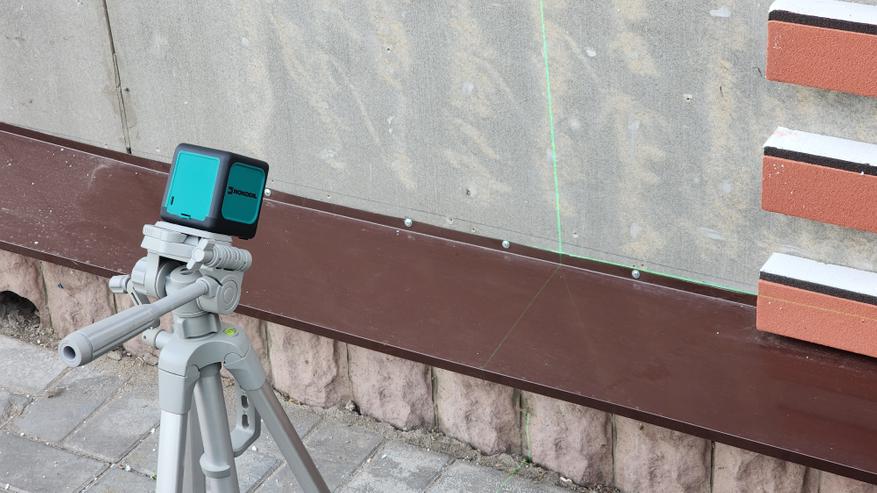

Следующая операция — это монтаж металлических отливов. Установка по общему уровню значительно упрощается при использовании лазерного нивелира. При «отбивке» уровня несколько раз переставлял штатив, так как длина стены составила около 15 метров.

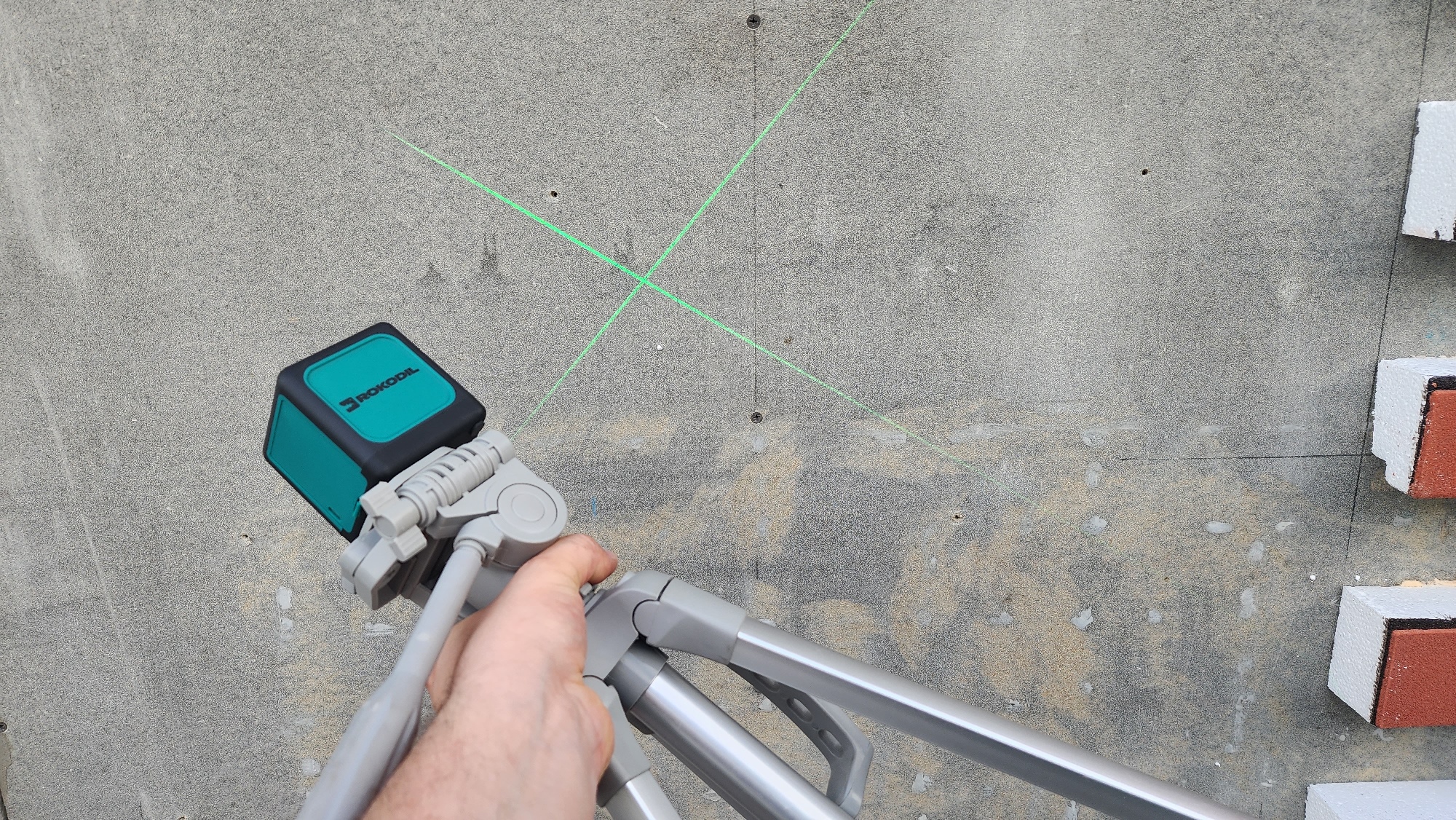

Еще одна функция, которая может вам пригодиться — это отключение самовыравнивания для проецирования наклонных линий. Устройство проецирует перекрестье, а для получения нужного угла можно закрепить на штативе с поворотной головкой или на оригинальной прищепке из комплекта.

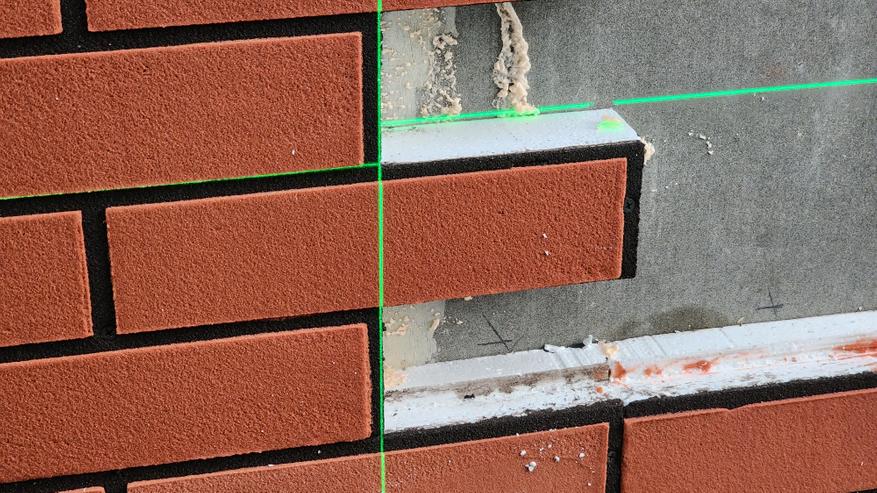

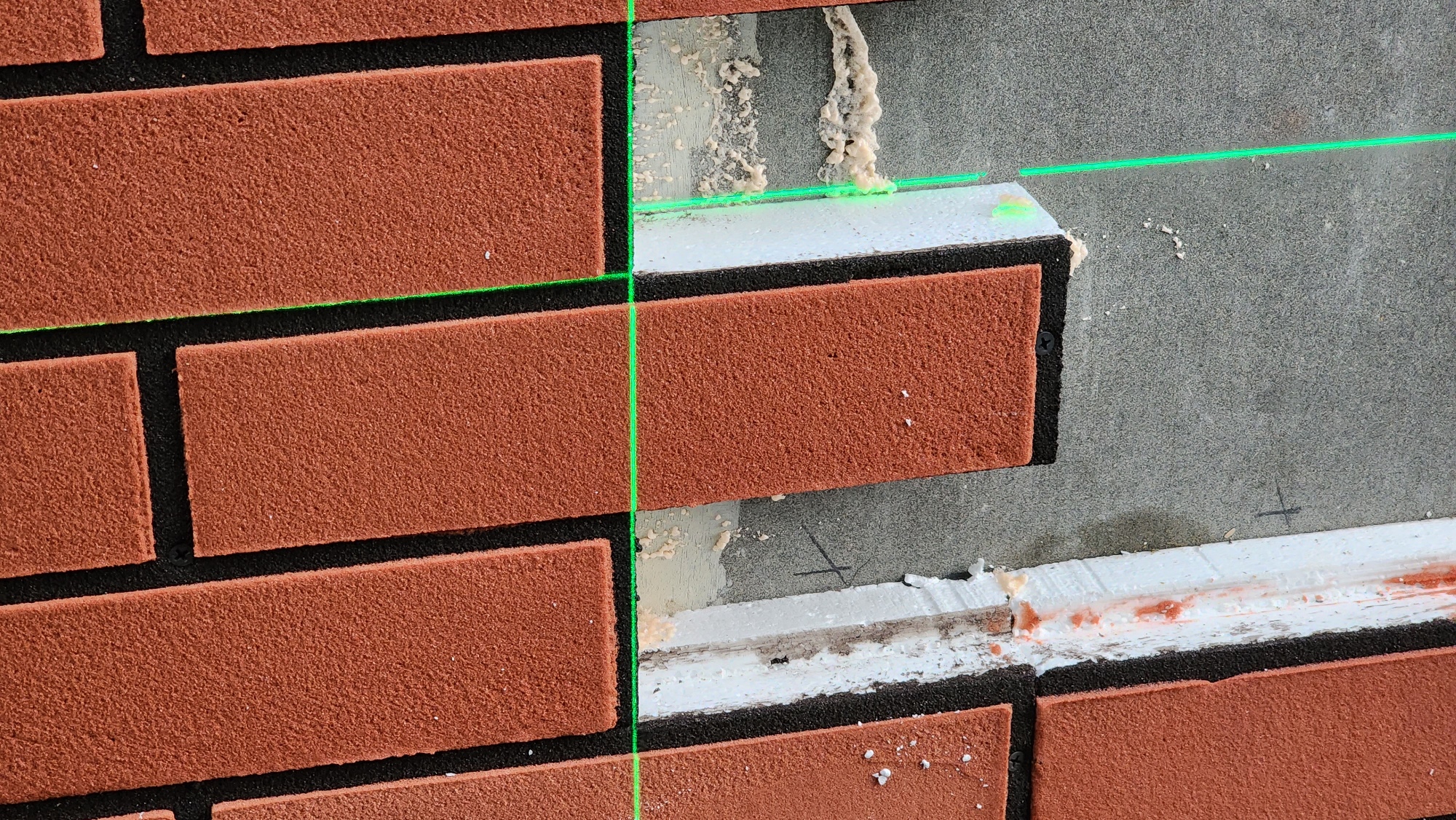

Максимальная контрастность зеленого луча получается не на ярком солнце, а в небольшой тени, например, под козырьком. В таком случае лазерным уровнем реально удобно пользоваться, в разы проще, чем водным уровнем или строительным пузырьковым уровнем. При монтаже фасада ошибок не было — все уровни кирпичей сошлись даже на большой длине (10-15 метров).

Заключение и выводы

Лазерный уровень оказался не только удобным в работе, но и весьма выручил при отделке фасада. Зеленый луч имеет высокую контрастность (если сравнивать с красным лазером) и его можно применять не только в помещении, но и днем при естественном освещении. Функция двойного питания (от батарей и от USB источника) помогает при длительной работе. Еще один важный момент, который стоит отметить — это пятилетняя гарантия производителя на устройство.
