Как вернуть работоспособность старой печки: обзор простого регулятора температуры XH-W3001

Была у меня простая электрическая печка — мини духовка, которую я не использовал по назначению. А вот для DIY целей это был весьма интересный вариант. Единственное, что не хватало в этой мини-печи — так это контроля температуры. Не беда, ведь на просторах маркетплейсов можно найти компактные внешние контроллеры с датчиком температуры и возможностью установки нужного значения. В обзоре и пойдет речь про такой термоконтроллер XH-W3001 с примером установки в печку.

Описание

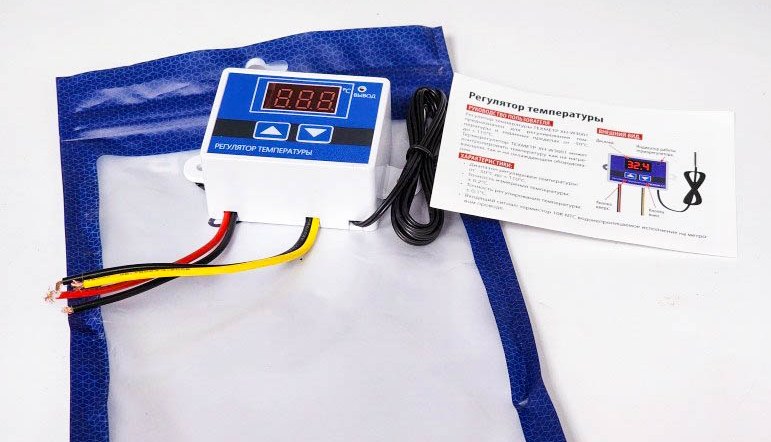

Внешний вид

Типовое применение вот такого регулятора температуры XH-W3001 — это подогрев воды в аквариуме. Ну как для аквариума — вообще подогрев в пределах 100 градусов. Мощности небольшие, так что если требуется серьезная нагрузка, то имеет смысл использовать внешнее реле/пускатель или же просто взять более мощный контроллер. Для моего же случая подобного регулятора температуры XH-W3001 более чем достаточно.

Что внутри терморегулятора

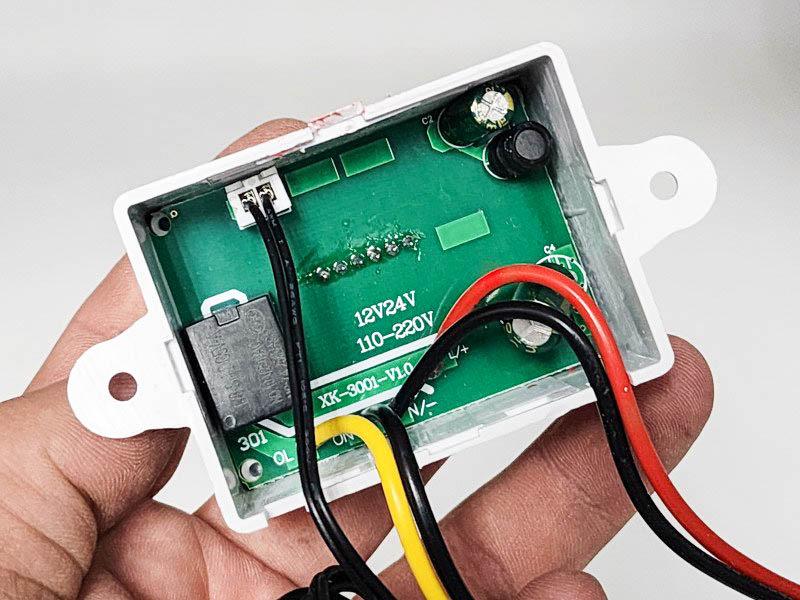

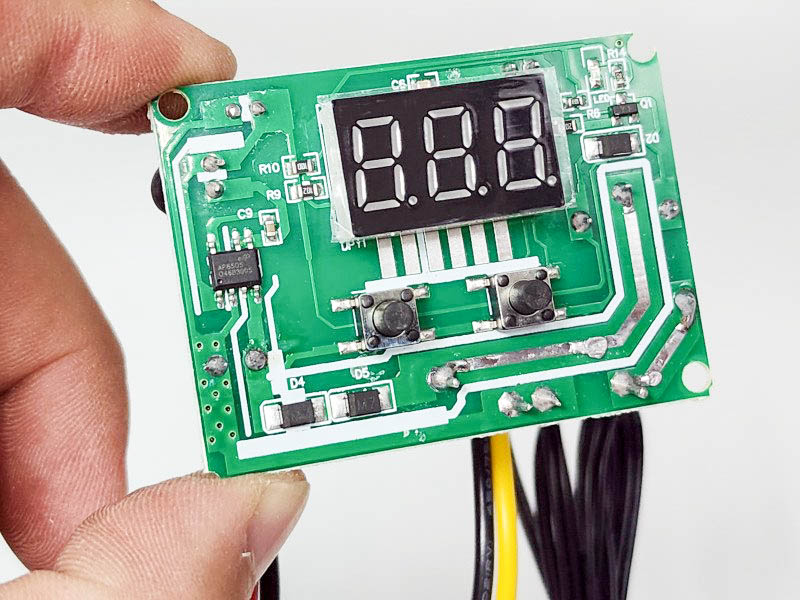

Разобранный терморегулятор XH-W3001. Как видно, внутри корпуса терморегулятора установлено самое простое магнитное реле. Так как у меня версия с питанием от сети 220V, то на плате можно увидеть конвертер AP8505 (5 Вольт). Могу предположить, что в версиях с другим питанием используются другие конвертеры, как и то, что заменой AP8505 на что-то другое можно адаптировать питание регулятора под ваши цели. Пайка на «троечку», видны остатки флюса после ручной пайки — убрал сам с помощью обезжиривателя.

Инструкция

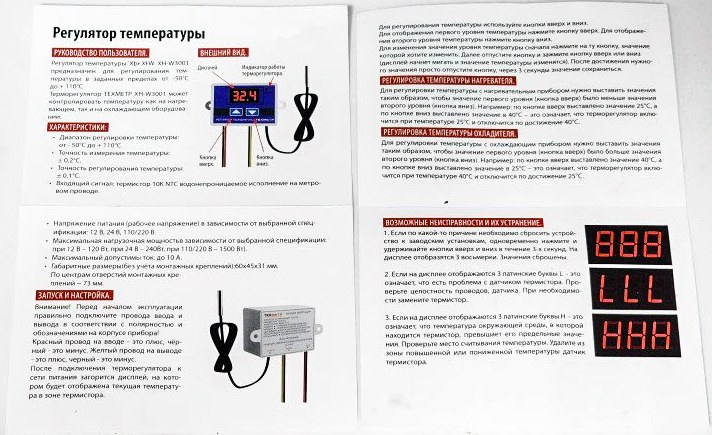

Инструкция на русском языке — будет полезна тем, у кого регулятор приходит с китайской инструкцией. Настроить достаточно просто

• первая кнопка позволяет установить верхний порог контроля (максимальную температуру), на которой регулятор будет отключать выход реле (выключать нагрев),
• вторая кнопка позволяет установить нижний порог контроля (минимальную температуру), на которой регулятор будет включать выход реле (включать нагрев).

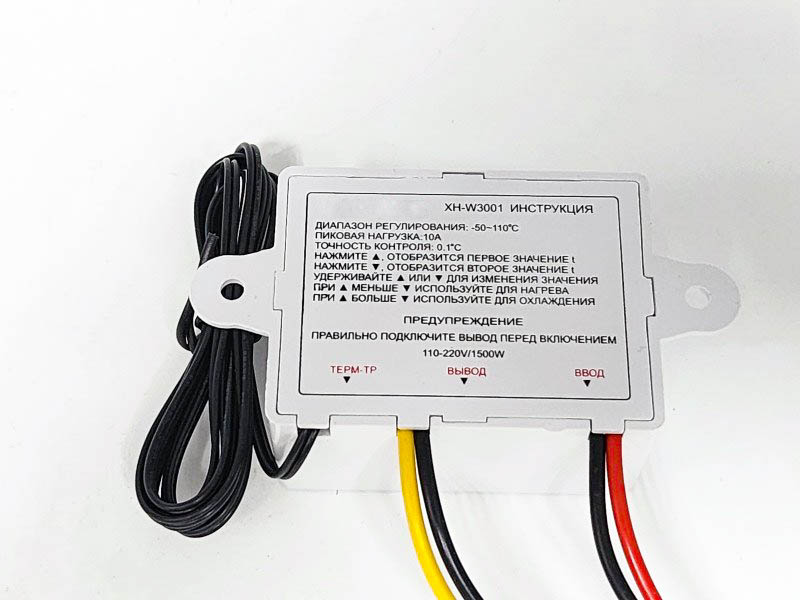

У меня есть несколько таких контроллеров, один имеет нанесенную инструкцию на обороте. Забыл сказать, что провода тут несъемные, а в качестве крепления — пара «ушек» на пластиковом корпусе. В качестве датчика используется терморезистор типа NTC с сопротивлением 10 кОм.

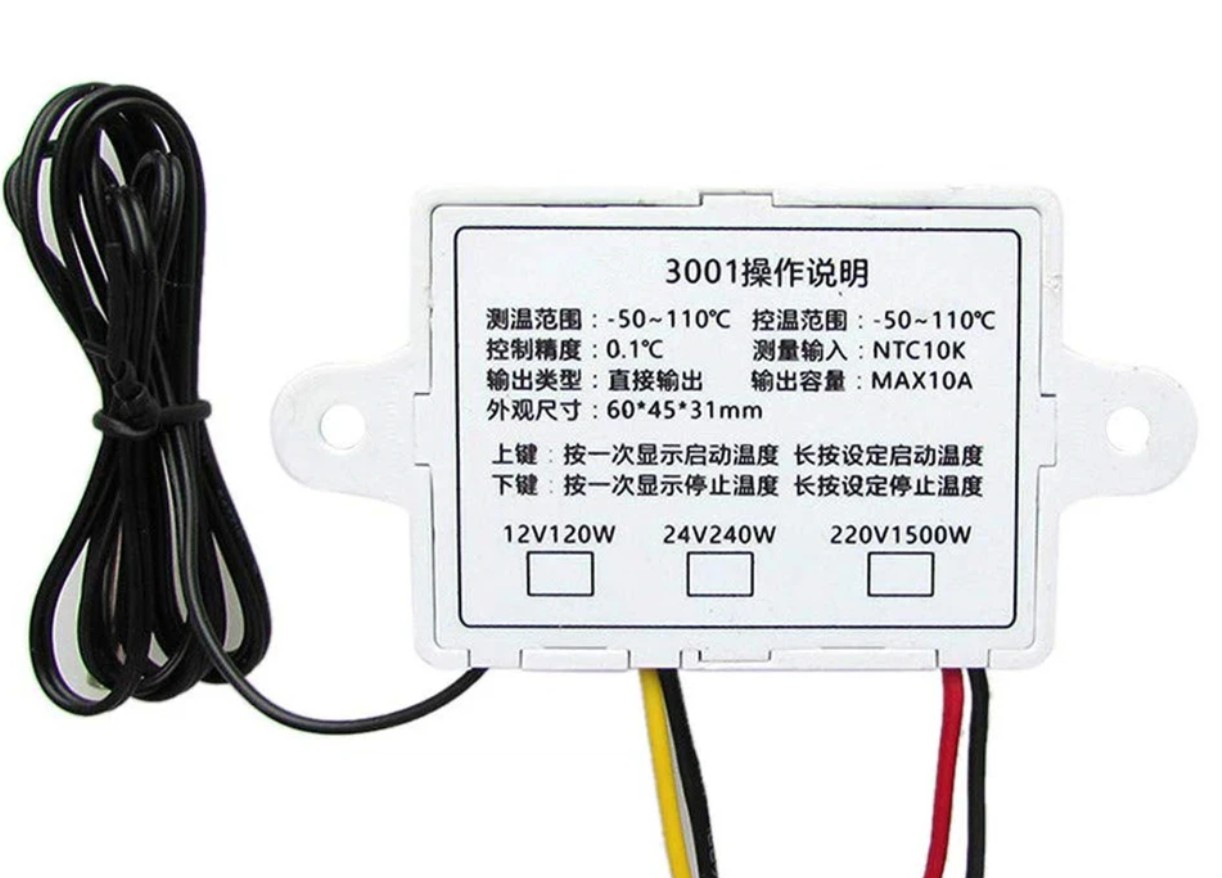

Для китайских регуляторов инструкция на обороте выглядит вот так. Принципиальных отличий нет, самое главное — не перепутать при монтаже вход и выход. Провода имеют цветовое обозначение, но имеет смысл проверять соответствие заранее.

Пример установки

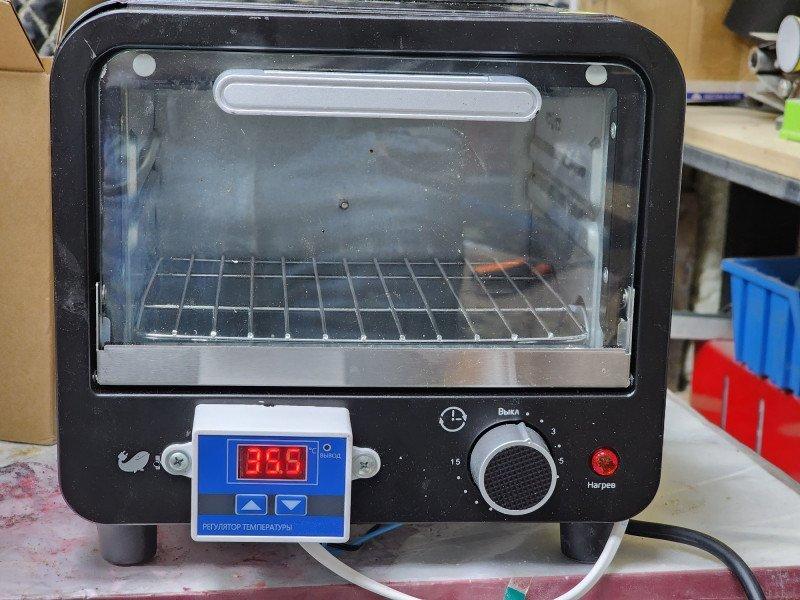

Устанавливаю корпус контроллера на свою электрическую мини-печь. У меня старая духовка, которая приобреталась в качестве бутербродницы, но оказалась настолько неудобной, что так и не использовалась по назначению. А вот в качестве инструмента для гаража — самое то. Размечаю примерно место для контроллера, креплю пластиковый корпус за «ушки» с помощью пары саморезов по металлу. Термодатчик устанавливаю на заднюю стенку внутри печки (потребуется разобрать и снять внешний кожух). Не стоит ставить термодатчик в непосредственной близи к нагревателю. Выход реле я подключаю в разрыв цепи управления нагревателем, параллельно подаю напряжение питания на плату реле.

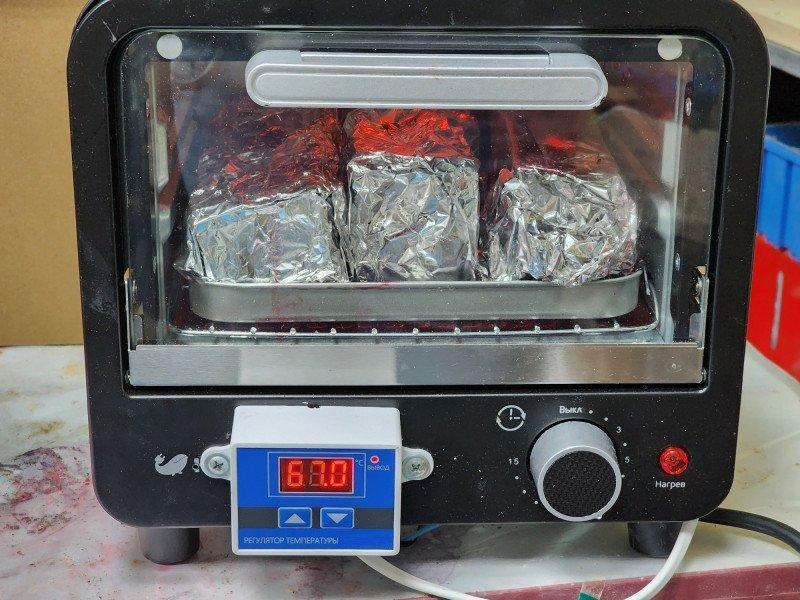

В печке используется кварцевый нагреватель (спираль в трубке) на 600 Вт, вот только «жарит» он постоянно на максимальной температуре 230 градусов. Меня это не очень устраивает, а с помощью вот такого регулятора происходит периодическое включение-выключение печки для поддержания заданной температуры. Неочевидный плюс печки — имеется встроенный таймер на 15 минут, который отключает реле и ТЭН. С помощью печки запекал деревянные бруски, пропитанные специальным акриловым полимером. Это делается для стабилизации древесины и для защиты от внешних воздействий.

Ссылки и вывод

Еще важен один эксплуатационный момент — не перегружайте выходное реле. У меня нагреватель в печке на 600 Вт, заявлена рабочая мощность 1200 Вт у этого регулятора. За сто с небольшим рублей такой контроллер дает возможность оживить старую печку, добавить регулятор для ТЭНа и получить полезный инструмент в мастерскую. Найти регулятор температуры можно по ссылкам:

Регулятор температуры XH-W3001 (Артикул ALI3469933279 для приложения Aliexpress).

Более свежая версия регулятора XH-W3002 (Артикул ALI3470320006 для приложения Aliexpress).
