Честный обзор паяльника FNIRSI HC-01 с OLED дисплеем и работой по Power Delivery
На просторах всемирной паутины мелькало огромное количество обзоров на данный паяльник, а причина сего весьма проста — производитель часто предлагает свои товары бесплатно на старте продаж, но с условием — сделать положительный обзор. Вот на недавней распродаже решил его прикупить и реально протестировать, постаравшись выявить все плюсы и минусы устройства, о чем сегодня и расскажу.
Заявленные характеристики
- Корпус: алюминиевый сплав с резиновой ручкой;
- Мощность: PD 65 Вт;
- Рабочее напряжение: 9-20В;
- Поддержка PowerDelivery 3.0 65Вт;
- Разъем питания: Type-С;
- Температура: 80-420ºС;
- Разогрев: от 8 сек;
- Экран: 0.87″ OLED;
- Размеры: 184х16.8х16 мм
Комплектация
Все продукты от FNIRSI имеют прекрасную упаковку. Товар приехал в дополнительной коробке, обернутой пупырчатой пленкой из-за чего упаковка продукта приехала практически идеально целой. У меня минимальная комплектация, куда входит паяльник, жало BC2, переходник DC2155 — Type-C для запитки паяльника через блок питания для смартфона (или любой GaN зарядник на 20В) и подставка с губкой.
Коробка, в которой поставляется сам паяльник, шикарная: толстая, с отличной полиграфией и крайне информативная (на обратной стороне находится инструкция по извлечению жала и представлены основные технические характеристики). К внутреннему содержимому можно добраться просто: потянув за желтый хлястик. Далее покупателя встречает сам корпус с начинкой, жало и колпачок. Из дополнительной макулатуры тут сертификат качества и подробная инструкция на нескольких языках, включая русский.
В старших вариациях входит дополнительно ещё 5 жал, провод Type-C — Type-C и зарядное GaN устройство с поддержкой Power Delivery.
Внешний вид

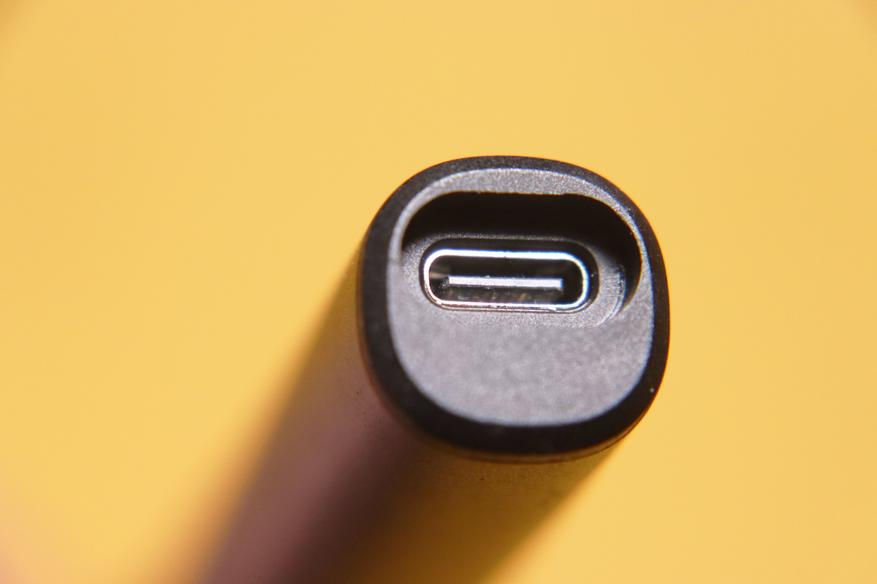

При первом ознакомлении паяльник оставляет только положительные впечатления: великолепная общая сборка и алюминий в основе всего корпуса, приятно холодящий руку. Вариантов расцветки несколько: серебристый, как у меня, и черный. Чуть смещены вправо кнопки для управления паяльником и сам OLED дисплей на 0.87 дюймов. На задней стороне находится порт Type-C c поддержкой протокола PowerDelivery (9-20В, что делает его совместимым с огромным списком зарядных устройств или внешних аккумуляторов), данная область уже выполнена их маточного пластика. На месте хвата предусмотрена резиновая ручка с дополнительными рифленым рисунком для лучшего удержания. Кроме того, из-за этой самой ручки паяльник спокойно может лежать на столе, не переворачиваясь (распространённая проблема TS100).

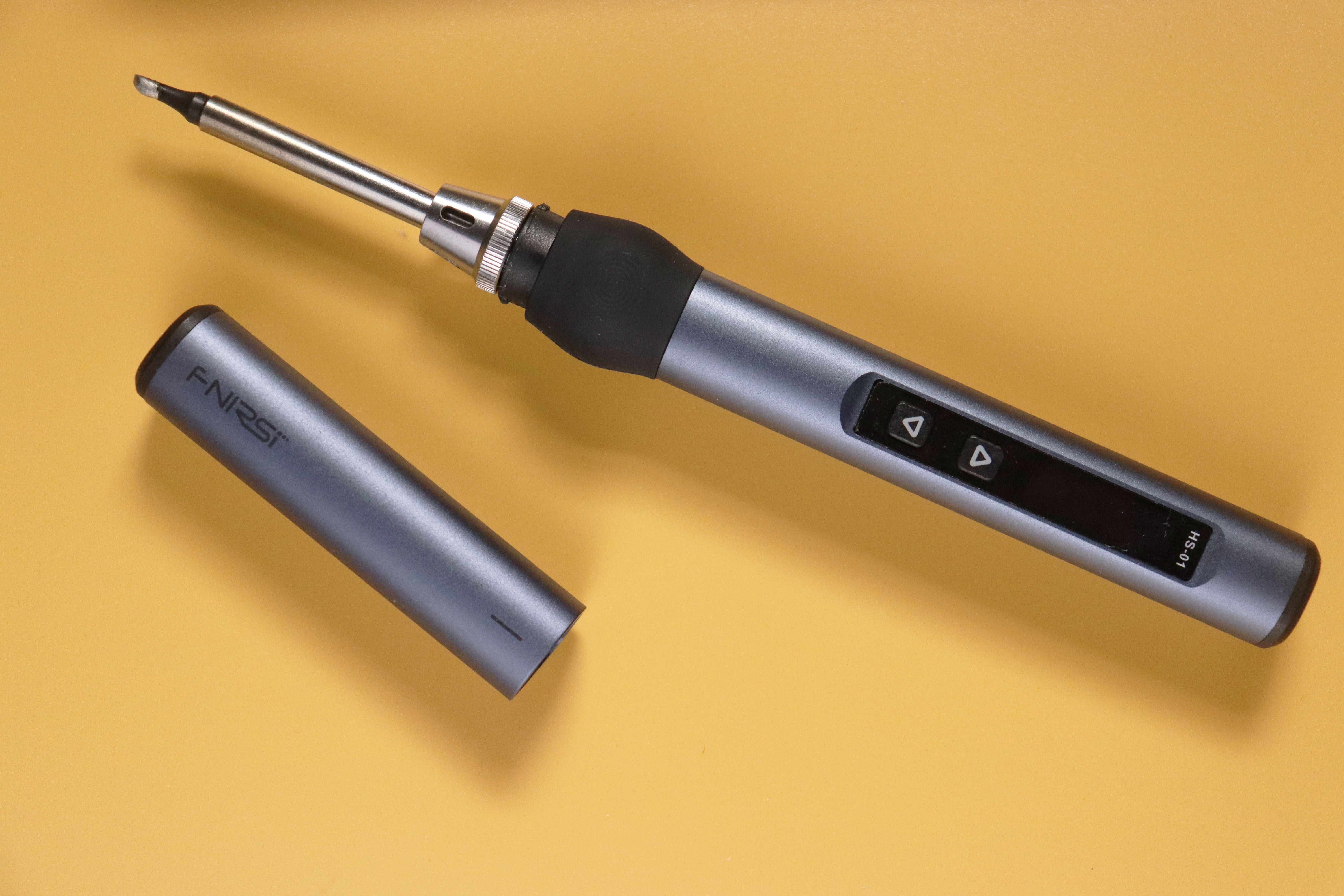

Паяльник приезжает в разобранном виде, для его сборки необходимо открутить гайку, после чего вставить жало и закрутить гайку, которая также выполняет защитную функцию.

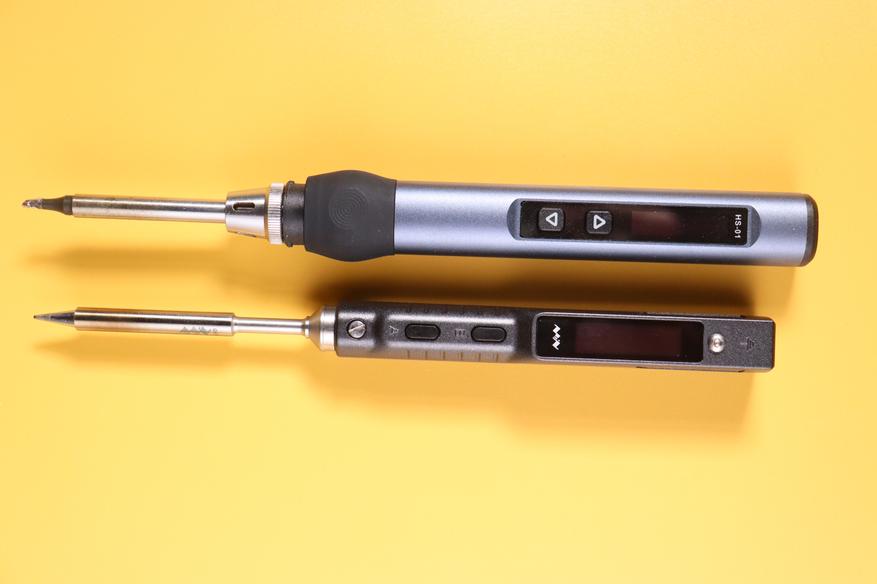

В полностью собранном виде паяльник весьма большой, особенно это ощущается после многолетнего использования устройства формата TS100 или TS101, который представлен на фотографии ниже
Весит паяльник умеренно, судя по весам Xiaomi ATuMan Duka ES1, общий вес составляет 44 грамм.
Управление и эргономика
При подключении питания паяльник выводит анимацию на дисплей о необходимости нажатия левой кнопки для начала работы с ним, после чего паяльник предоставляет свое основной интерфейс, где находится основная информация: текущая температура (показывается не температура жала), процент от максимальной возможной нагрузки, напряжение и выставленная рабочая температура. При длительном нажатии на левую кнопку выводится подменю с регулировкой температуры (от 80 до 420ºС с шагом в 10ºС). При длительном нажатии правой кнопки паяльник выключается, переходя в режим сна.
Чтобы перейти в основное меню настроек необходимо удерживать кнопки одновременно, после чего открывается меню со следующими настройками:
- Регулировка яркости с 11 уровнями;
- Калибровка температуры (от -50ºС до 50ºС с шагом в 1ºС);
- Выбор единицы измерения температуры (ºС или ℉);
- Выбор времени до активации режима сна (выключение паяльника при бездействии) от 1 до 20 минут, с шагом в 1 минуту;
- Выбор температуры во время сна (от 80 до 200ºС с шагом в 10ºС);
- Защита от детей;
- Настройки языка (на выбор доступен китайский и английский);
- Принудительный выбор напряжения, при котором будет работать паяльник (9, 12, 15 либо 20В).
По части эргономики паяльник получился очень спорным, а всё из-за достаточно больших габаритных размеров устройства, особенно это ощущается после TS100, который на порядок компактнее и удобнее. Но попользовавшись несколько дней на постоянной основе привык к форме HS-01 и считаю её достаточно удобной. Неоспоримый плюс — наличие вот той самой резиновой накладки, она здорово улучшает сцепление с паяльником и повышает удобство при длительном использовании. Из дополнительных фишек отмечу наличие колпачка, после работы с паяльником намного удобнее просто поставить его на паяльник, чем ждать его полное остывание, которое может занять несколько минут (еще и велик шанс что-то повредить, что лично бывало и на моей практике), но сама приблуда держится на паяльнике достаточно посредственно и может выпасть при падении.
Оставлю несколько слов о жале. Сопротивление моего варианта — 6.5Ω. За все свое время показало себя отлично, оставаясь всегда в идеальном состоянии: припой налипает к жалу прекрасно, никаких дополнительных чисток или обработок перед процедурой пайки проводить не нужно. Жало достаточно короткое, из-за чего пользоваться ним комфортно.
Проверка на практике
Время нагрева и общая мощность крайне зависит от напряжения, которое будет поступать на паяльник. Ниже представлена таблица с заявленным временем нагрева до рабочей температуры (300°C) и реальный, который был получен экспериментальным путем (с помощью зарядного устройства Ugreen GaN 100W CD226, 100Вт кабель от Ugreen и тестер FNIRSI C1). Паяльник использовал с одним из самых популярных припоев на AliExpress — SOLDER СF-10 В-2 диаметром 0.6 мм.
- Заявленные характеристики:
| Рабочее напряжение | 9В | 12В | 15В | 20В |
| Ток, А | 1.5 | 2 | 2.5 | 3.25 |
| Мощность, Вт | 13.5 | 24 | 37.5 | 65 |
| Время плавки (с) | 30 | 17 | 12 | 8 |
- Полученные результаты:
| Рабочее напряжение | 9В | 12В | 15В | 20В |
| Максимальный ток, А | 1.35 | 1.35 | 1.8 | 2.6 |
| Максимальная мощность, Вт | 12 | 16 | 27 | 52 |
| Скорость нагрева до 300°C, с | 123 | 53 | 31 | 18 |
| Время плавки (с) | 98 | 47 | 23 | 15 |
А теперь проверена проверка на соответствие реальной температуры на конце жала и заявленной.
- Температура 80ºС:
Как видно, тестер показывает температуру 71ºС;
- Температура 300ºС:
Температура на щупе — 275ºС;
- Температура 350ºС:
Температура на щупе — 327ºС;
- Температура 420ºС:
Температура на щупе — 359ºС;
При максимальной мощности паяльник способен паять широкие дорожки без каких-либо проблем, практически мгновенно преобразуя припой в жидкую форму.
Выводы
FNIRSI HS-01 — хороший вариант как первый паяльник, обладающий максимальной универсальностью из-за поддержки Type-C. Возле своего рабочего места всегда присутствует высокомощное зарядное устройство на 100 Вт. Еще неоспоримый плюс — автономная работа от любого современного внешнего аккумулятора с поддержкой Power Delivery, коих сейчас огромное множество. У меня неоднократно бывали случаи, когда была необходимость что-то подпаять в другом месте, или там, где нет розетки (использовал его в паре с внешним аккумулятором Baseus 100W Blade). По части эргономики паяльник на 4, модели с формой аля TS значительно комфортнее держать в руках из-за компактных габаритов. Стандартные жала — качественные, с отличной липучестью припоя, не требуют дополнительного ухода, максимально беспроблемный вариант, как и в моделях TS. По функциональным возможностям конечно уступает более навороченному TS101 с его поддержкой Power Delivery 3.1, позволяющему работать до 90Вт (против 65 заявленных тут). Из неудобств — отсутствие режима турбо, когда паяльник на кратковременно может разогреться до большей температуры, которая может понадобиться при пайке крупных элементов. Кроме того, со стороны производителя, также требует лучше подобрать коэффициенты установленного ПИД регулятора, поскольку установленное значение температуры достаточно сильно колебается, обновив тем самым прошивку паяльника.
Ну и главное преимущество девайса — его цена, когда TS101 мелькает на распродажах за $45-50, то FNIRSI HS-01 бывает по суперской цене (обычно она составляет $25-30), вот на последней распродаже его можно было приобрести за $16, что делает его одним из лучших выборов на рынке, учитывая его плюсы и минусы.
Покупал паяльник FNIRSI HS-01 в официальном магазине FNIRSI
Рекомендую ознакомиться с подборками, где собраны качественные варианты умных паяльников:
- Выбираем паяльник на распродаже AliExpress: 10 умных моделей с возможностью регулировки температуры;
- Выбираем качественный паяльник на распродаже AliExpress: 10 умных моделей с возможностью регулировки температуры;
- Выбираем качественный паяльник на распродаже AliExpress: 10 моделей с поддержкой PowerDelivery и возможностью регулировки температуры.
Благодарю за внимание
