3D печать с хитростями: как добавить RFID-метку в модель при печати

Иногда бывает нужно добавить RFID-метку в модель во время печати. Для установки метки в слайсере нужно модифицировать модель — предусмотреть объем по размерам метки, а также установить паузу при печати, которая позволяет заложить RFID-метку непосредственно во время процесса печати в тело самой детали.

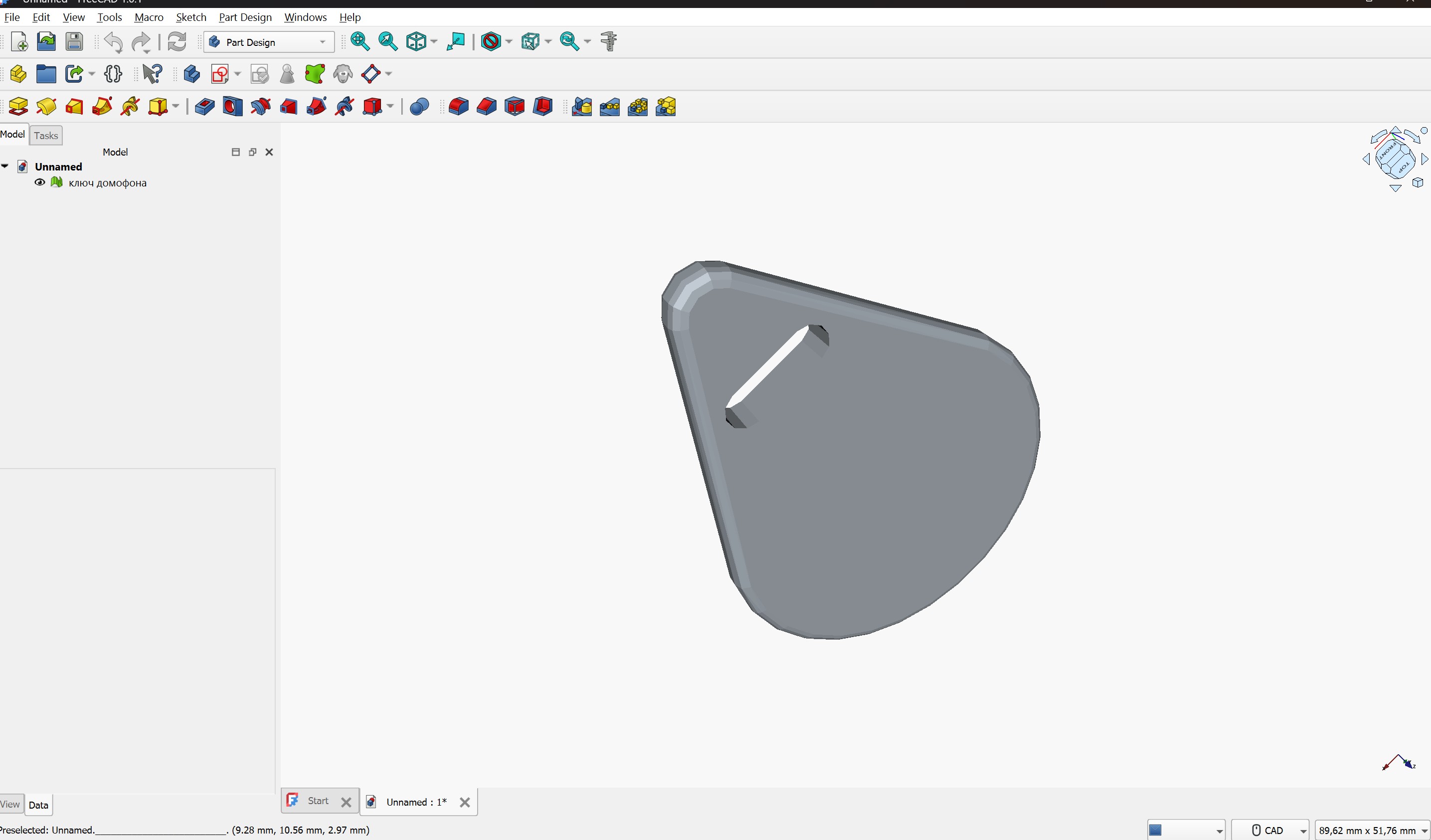

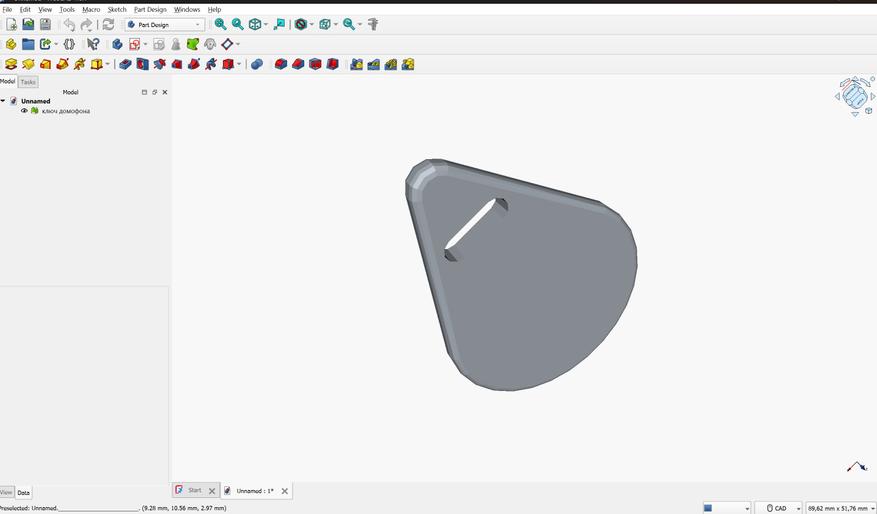

Сама по себе идея не новая — добавлять метки-теги в кастомные брелоки/беджи или визитки. Но одно дело проектировать сборную конструкцию с пазами и крышками, требующую сборку и последующую склейку. А другое дело спроектировать все таким образом, чтобы метка закладывалась непосредственно при печати в тело самой детали. И это можно сделать, если знать определенные хитрости. Для начала подготовил простой корпус для RFID-метки — брелок, напоминающий домофонный ключ.

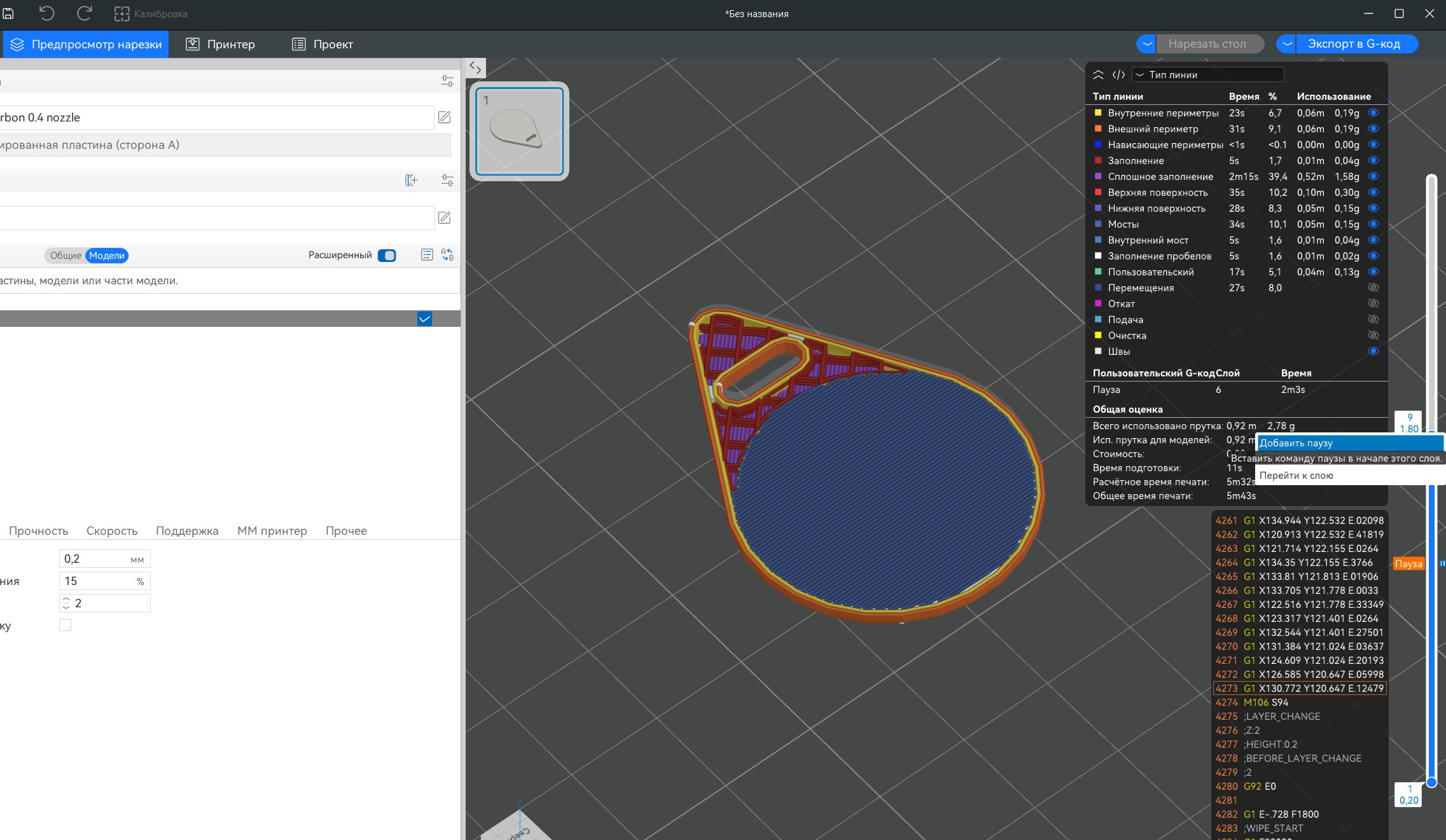

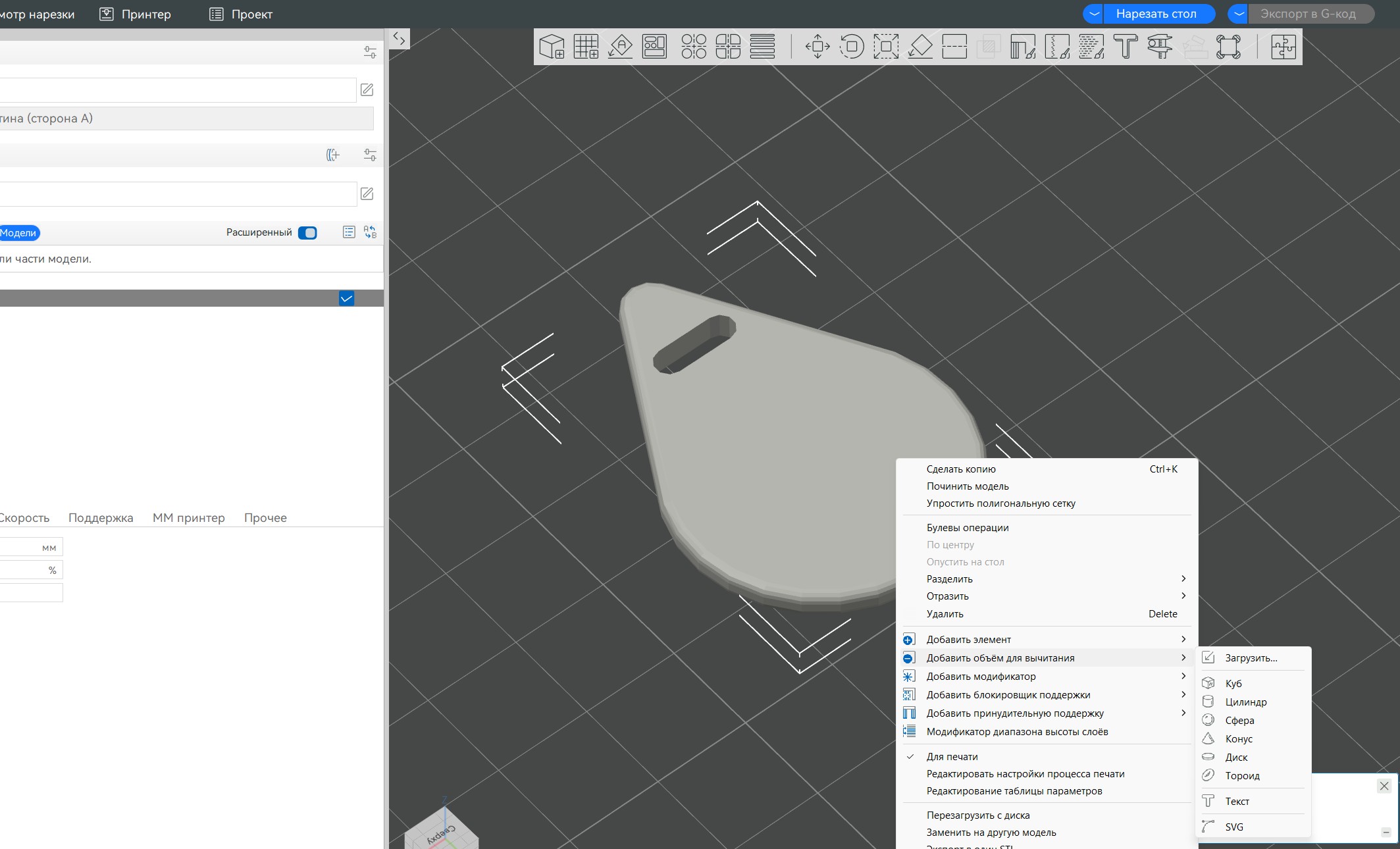

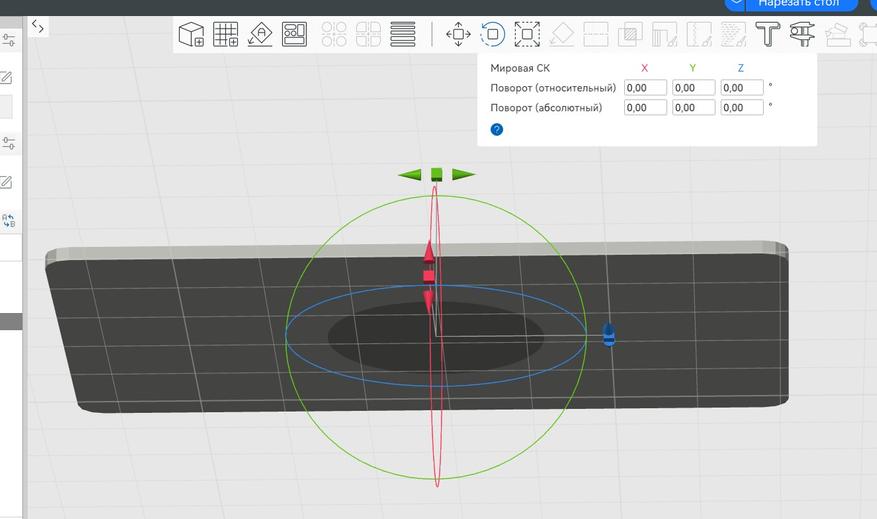

Экспортирую деталь в *stl или другой совместимый формат. Далее запускаю программу для «нарезки» 3D модели — это OrcaSlicer или его близнец: ElegooSlicer. Загружаю и позиционирую деталь на столе, кликаю правой кнопкой по телу модели, вызываю контекстное меню (правая кнопка мышки). Выбираю модификатор — цилиндр или диск. Диск по умолчанию идет с размерами метки (25 мм при минимальной толщине), можно сделать вручную нужные размеры. Центрируем модификатор в центре брелока, запускаем нарезку модели.

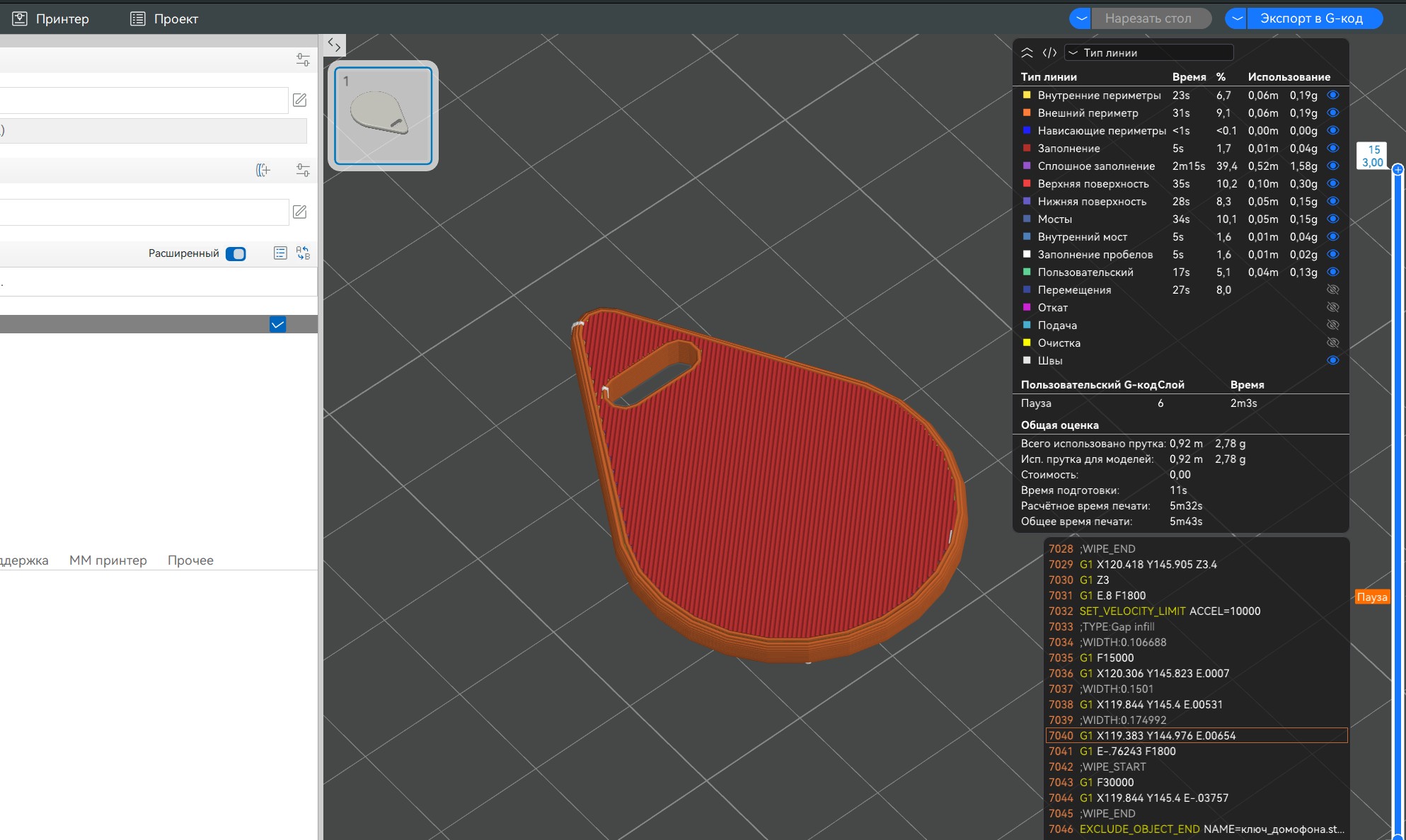

Закладываю метку во время паузы. Для этого выбираю слой, на котором начинается заполнение верхнего уровня над объемом-модификатором. Запускаю повторную нарезку, уже с учетом этой паузы. Таким способом я уже пользовался для установки магнитов в 3D модели — смотрите примеры такой работы.

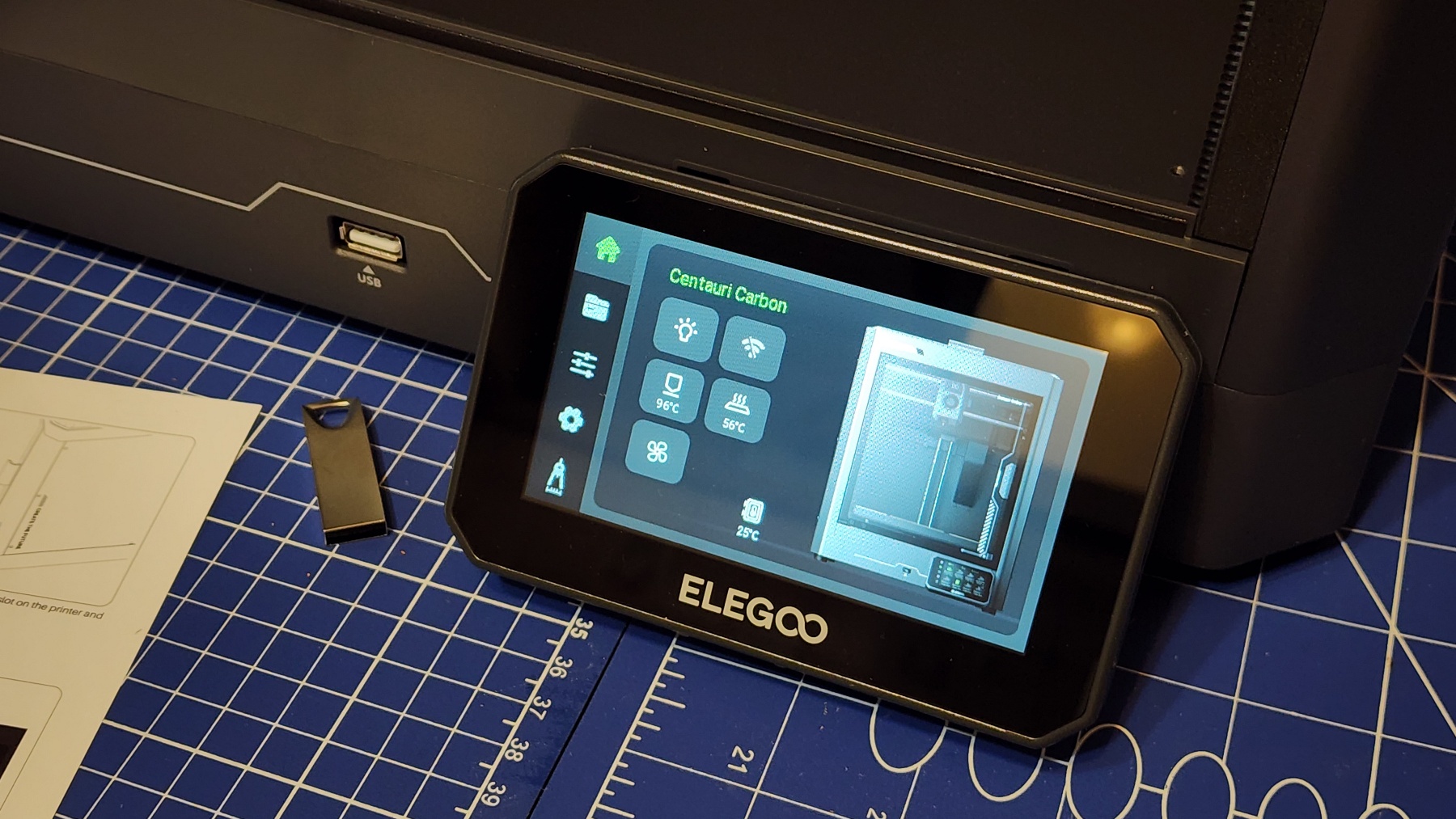

Подготовленный gcode закидываю в принтер, запускаю процесс печати. Кстати, печатаю я на Centauri Carbon от Elegoo — вот подробный обзор его возможностей.

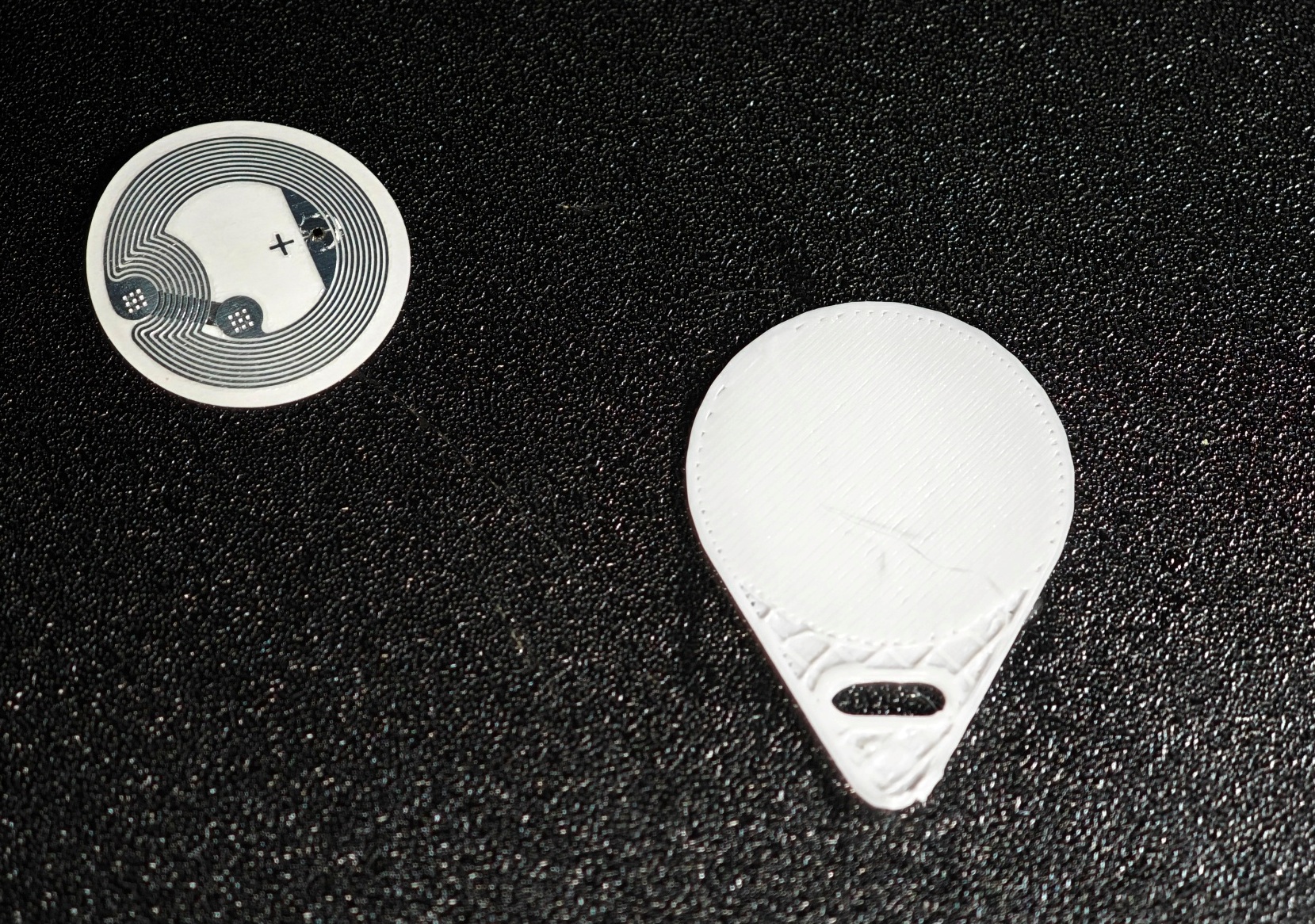

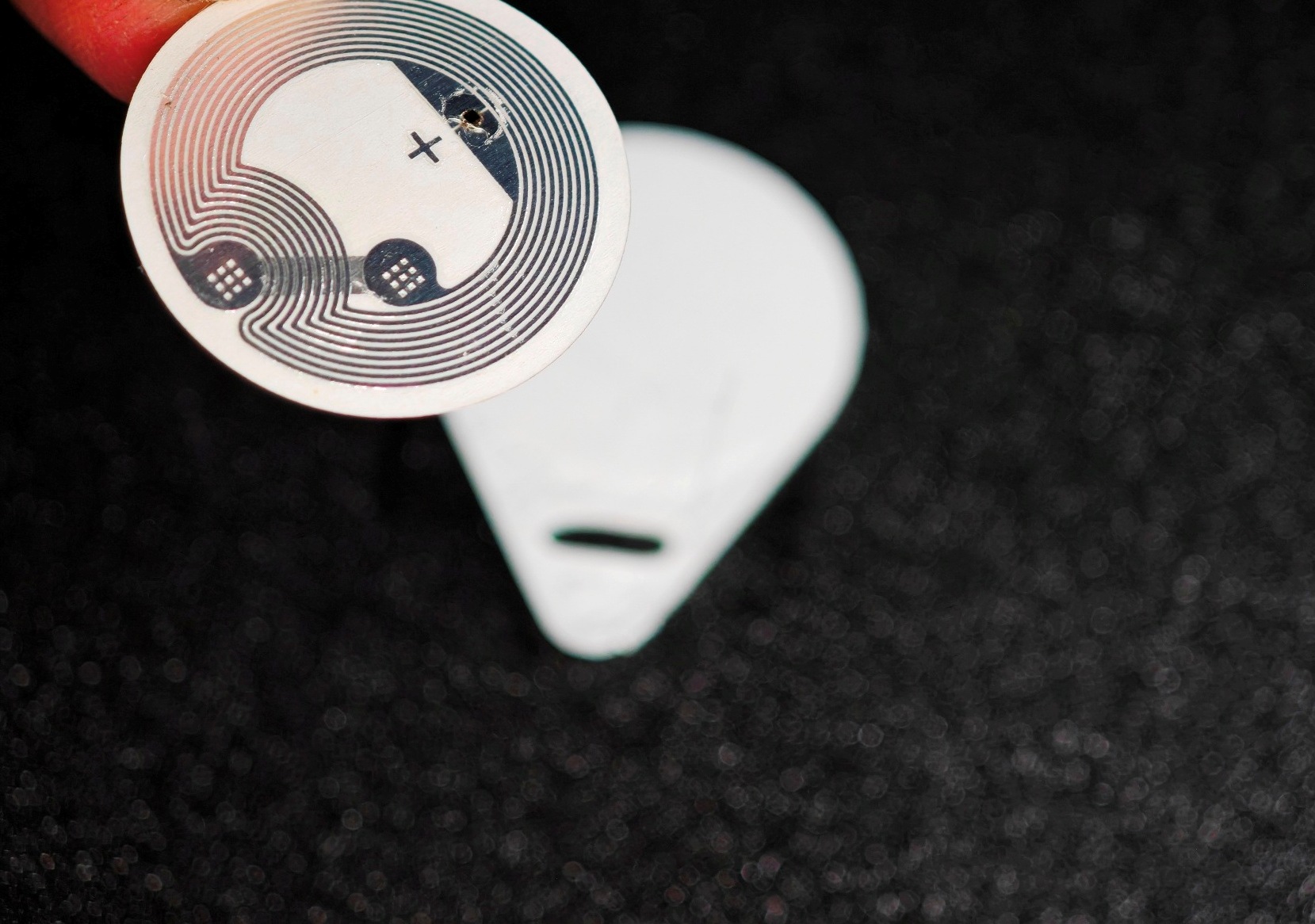

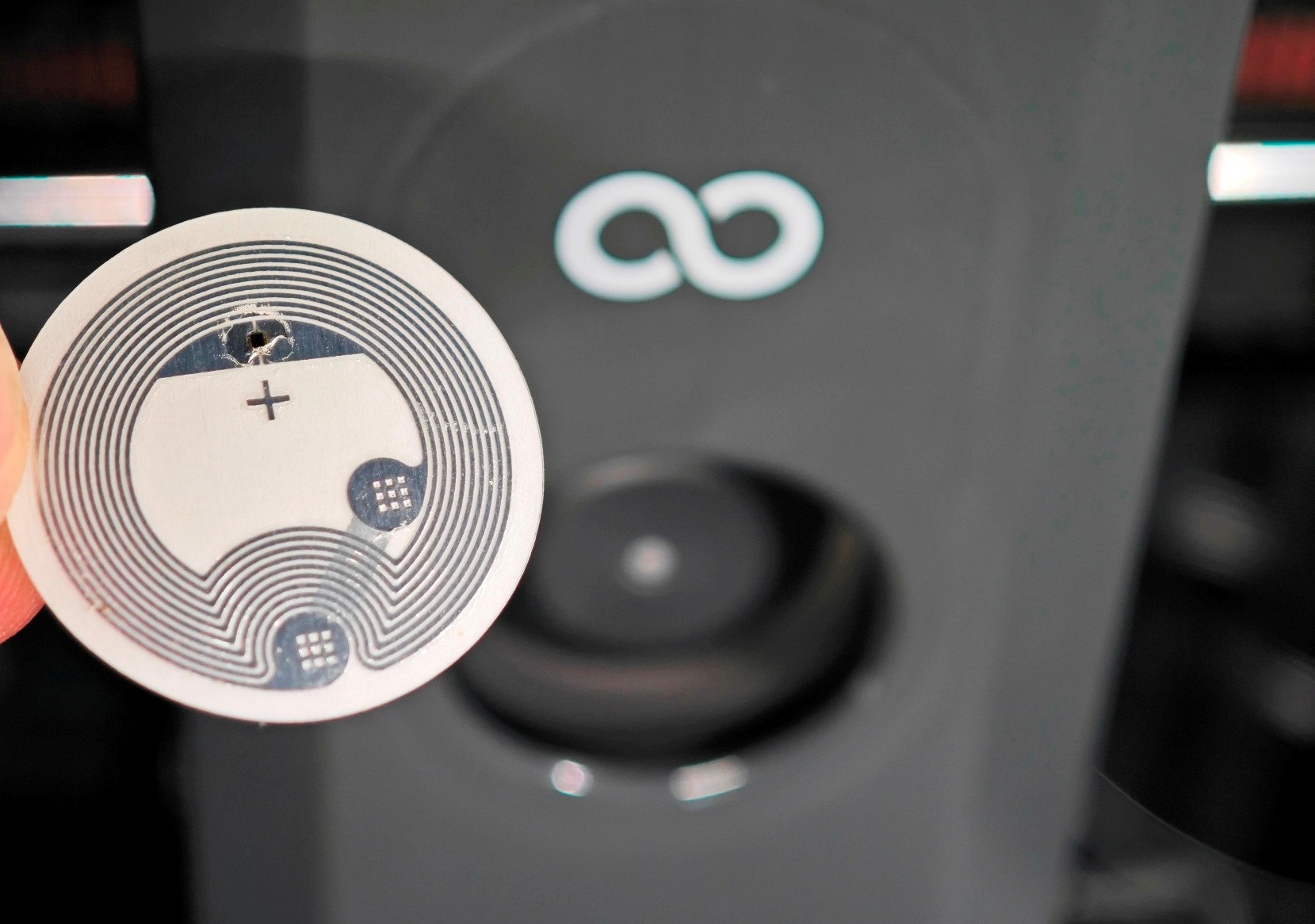

К слову, уже вышел цветной Centauri Carbon 2 Combo от Elegoo — про него я уже рассказывал. Так как я использую стандартный профиль (у меня это Elegoo PETG) -то и печать запускается без проблем. Жду положенную остановку на выбранном слое — «голова» отъезжает в угол, а у меня появляется время заложить метку внутрь. Вкладываю наклейку с антенной и чипом, снимаю принтер с паузы для продолжения.

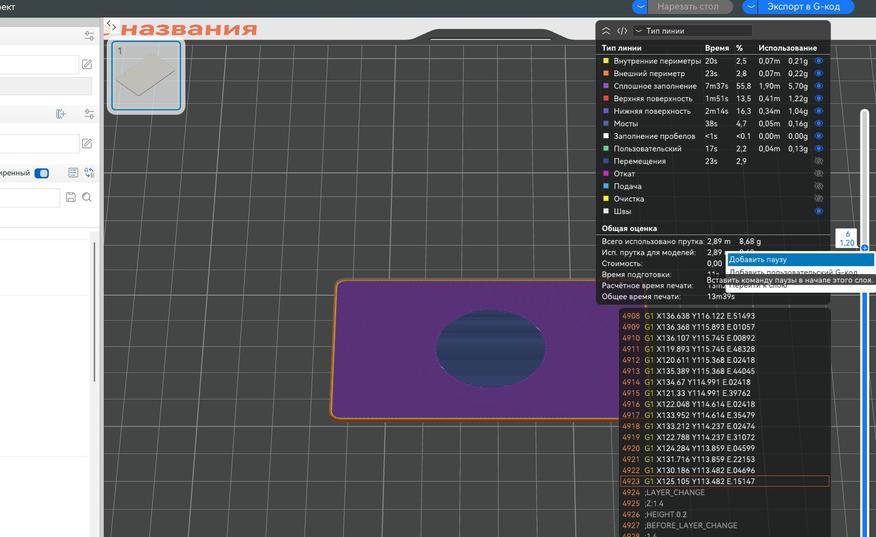

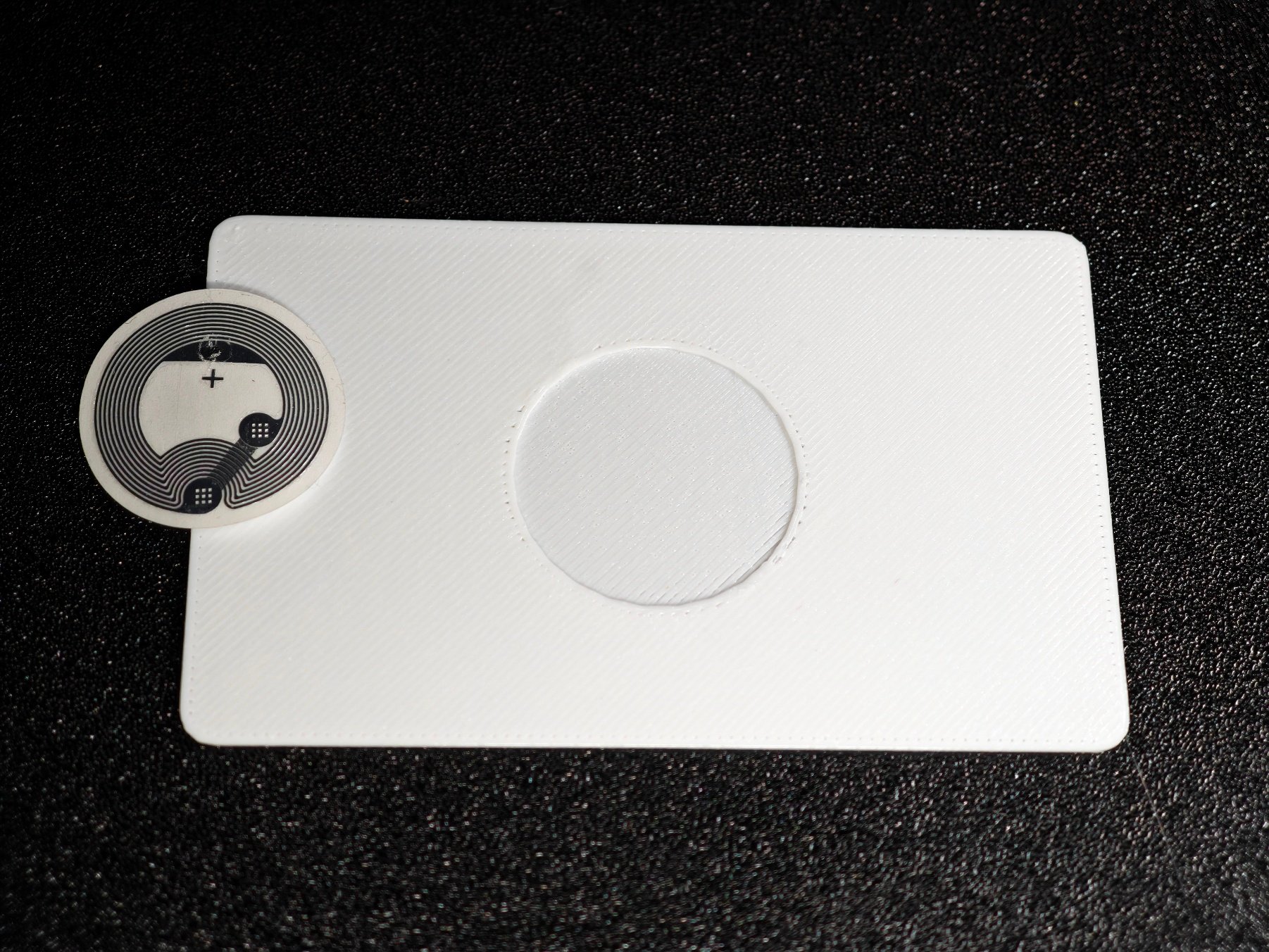

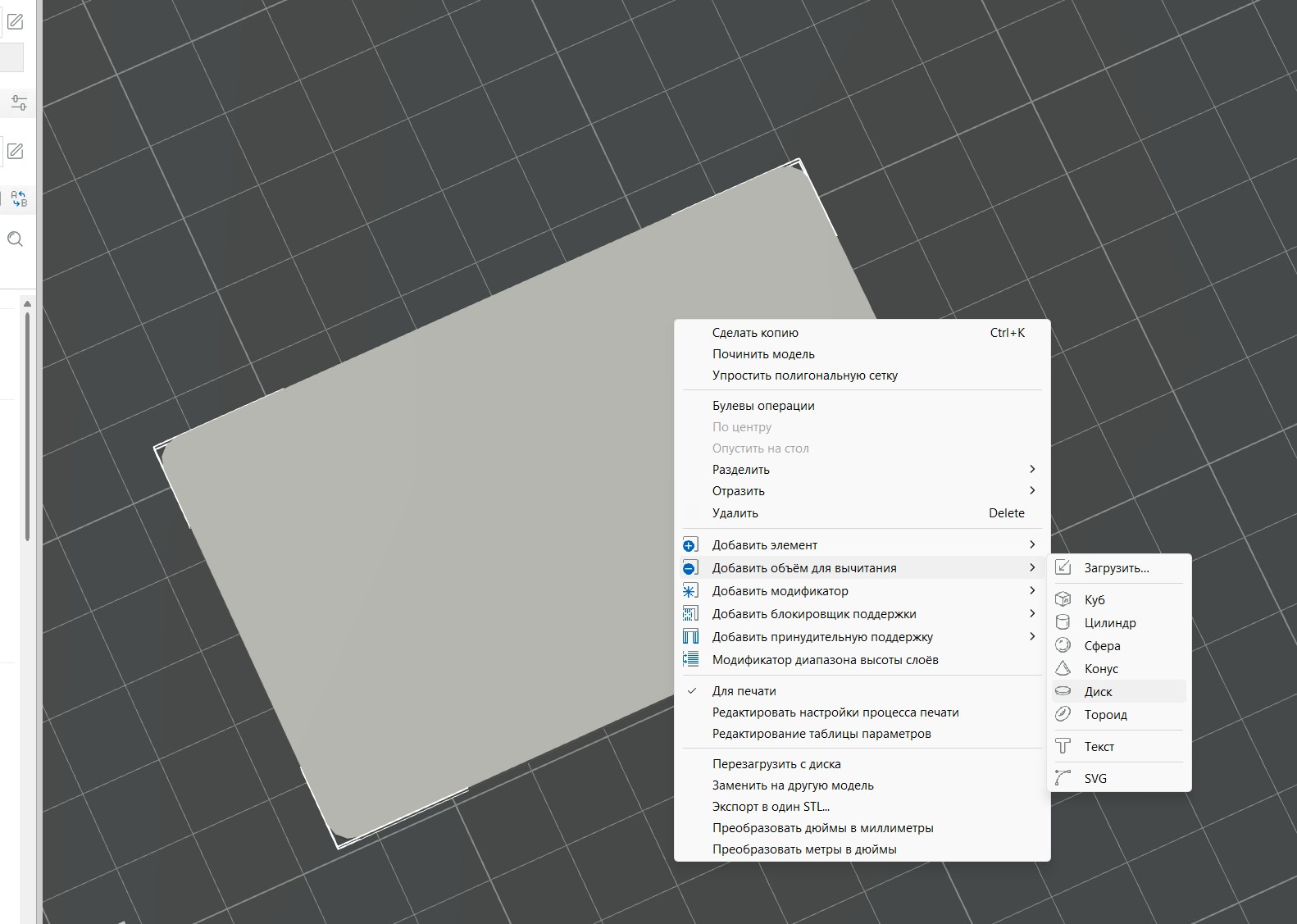

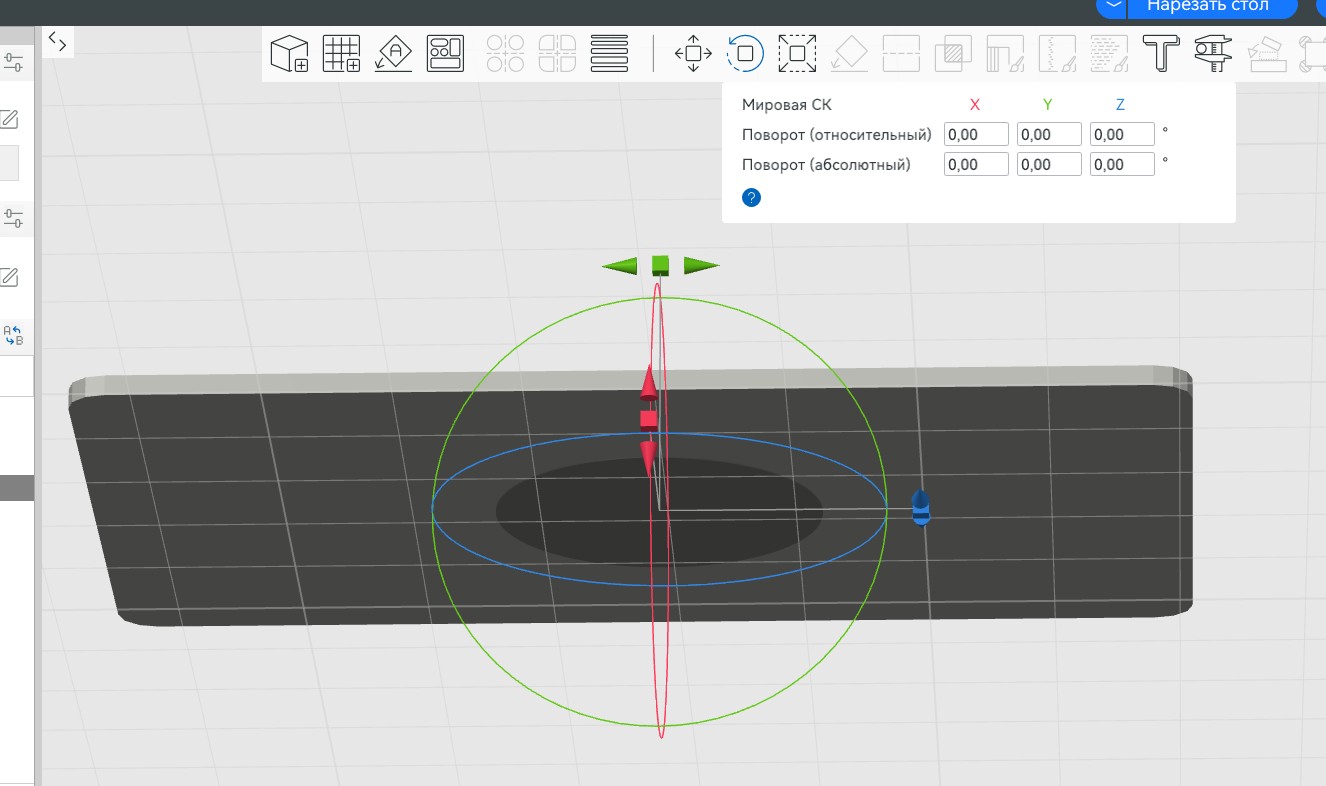

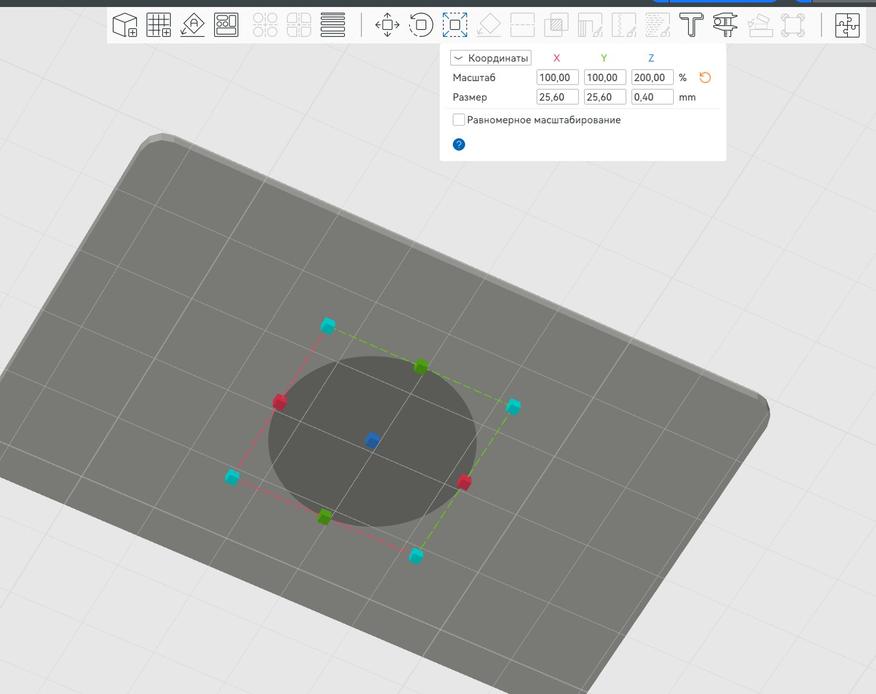

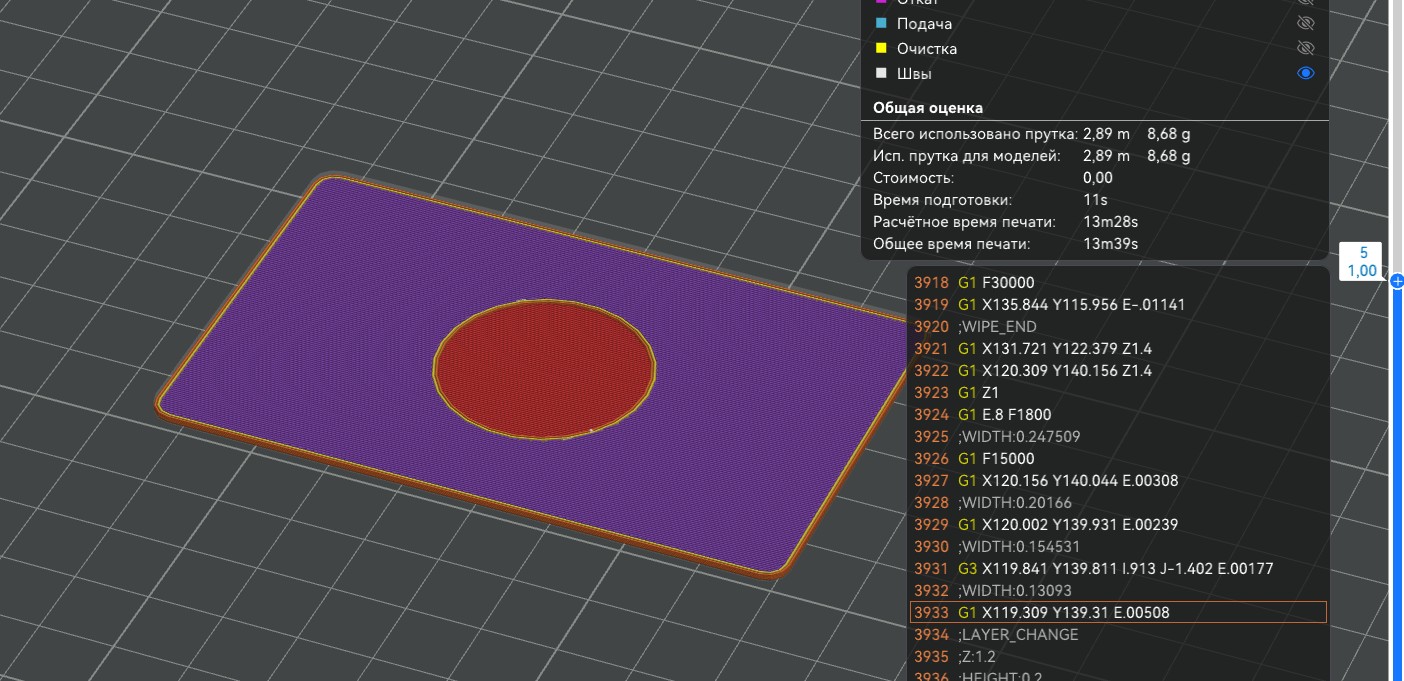

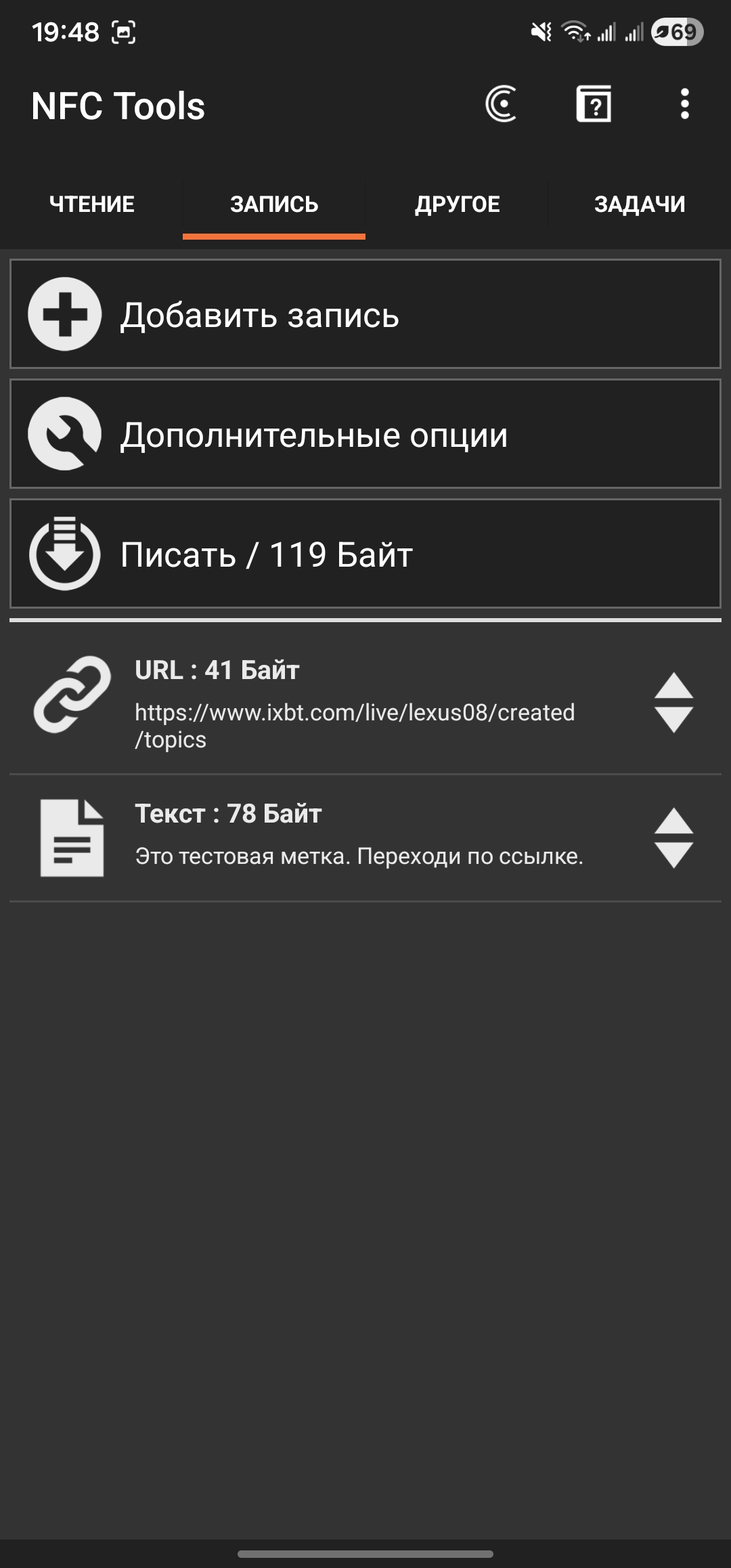

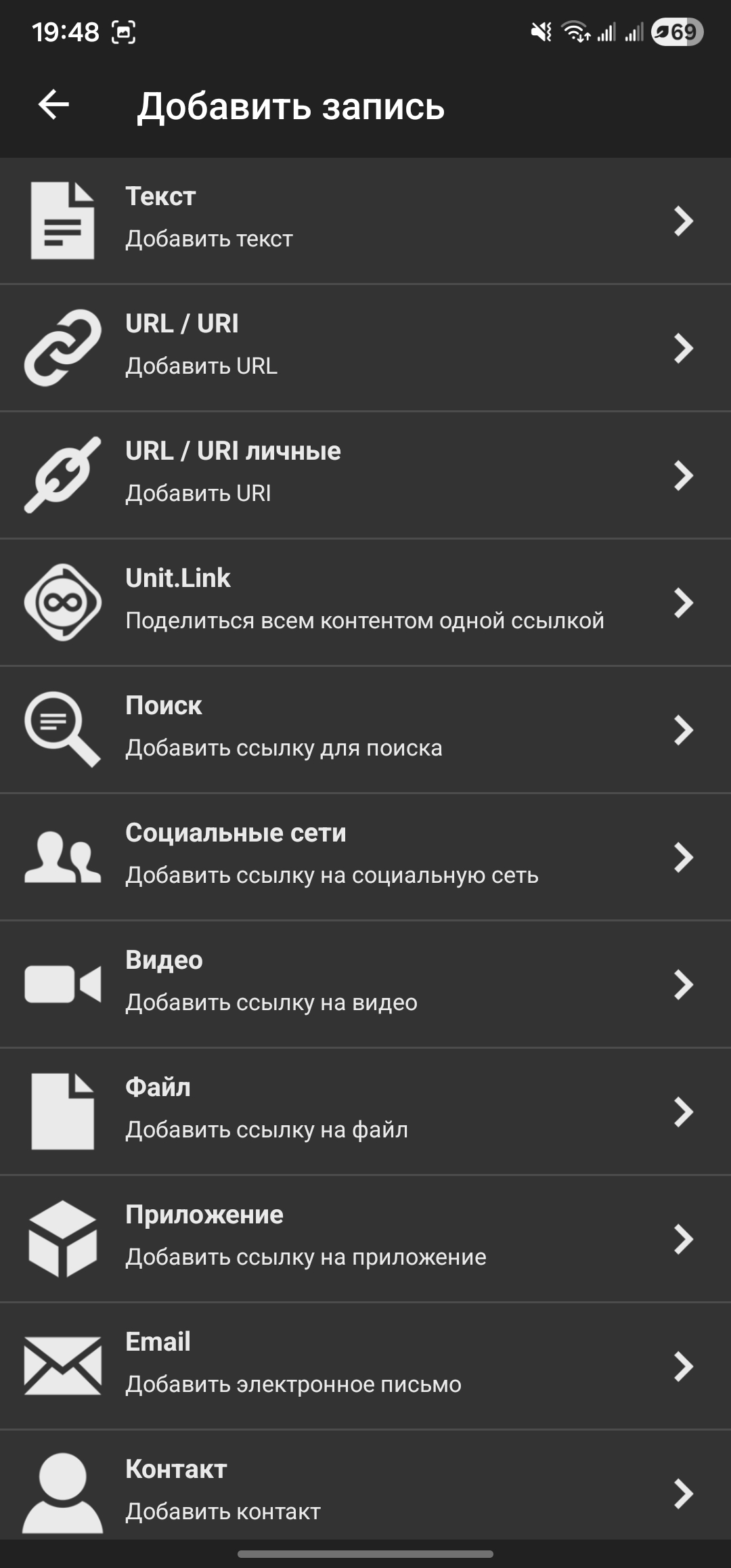

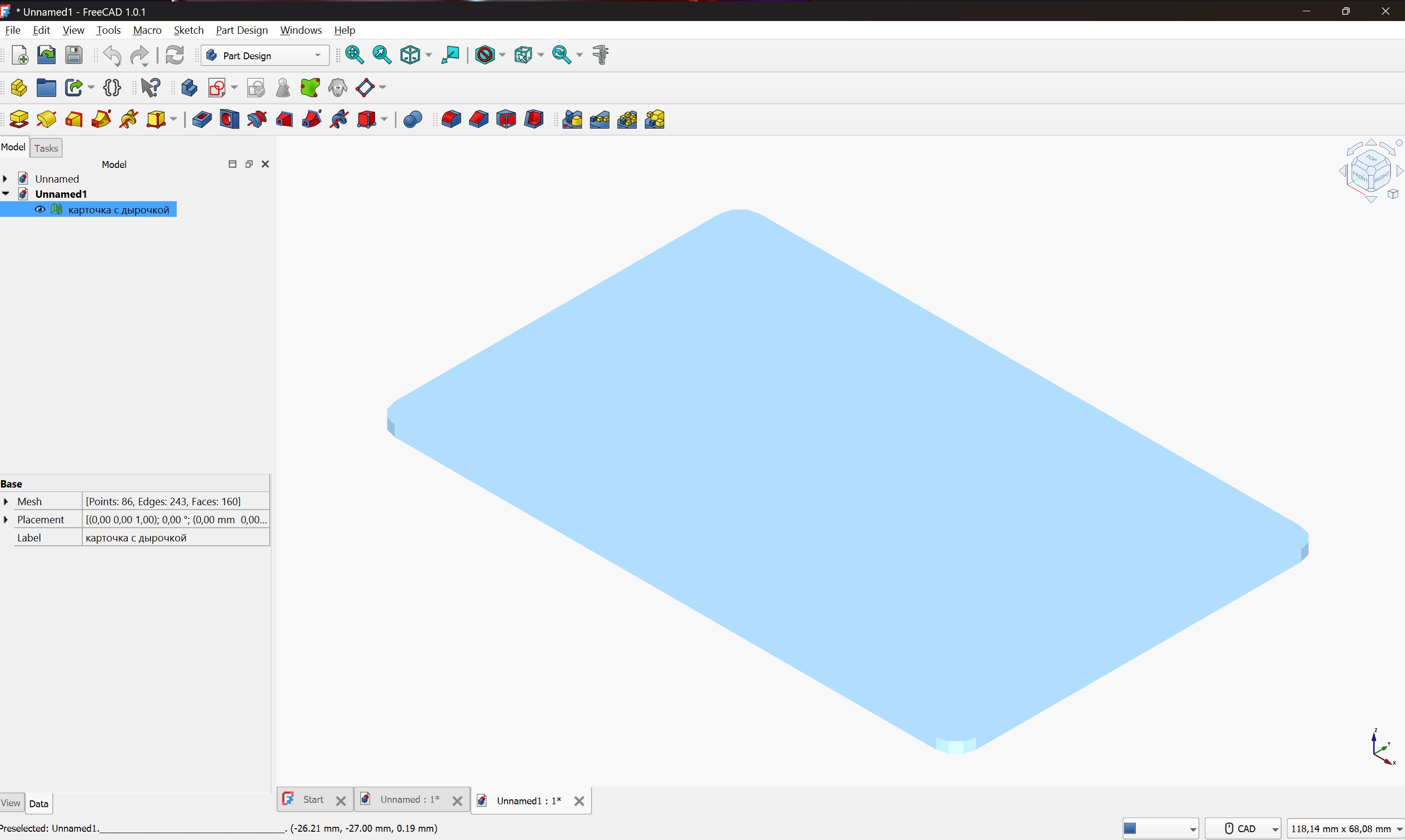

Аналогичным образом готовлю 3D модель для «умной» визитки. Смысл такой, чтобы при сканировании смартфоном выдавались бы нужные ссылки или иная информация (телефон, почта и т. п.). Размеры кредитки примерно 86 на 54 мм, толщину можно около миллиметра. Аналогичным образом позиционирую *stl файл на столе слайсера, добавляю диск-модификатор объема, а затем добавляю паузу на нужном слое при печати. Обратите внимание — размеры карточки дают возможность выбора места размещения метки — это стоит учесть в дизайне, например, разместить в этом месте надписи «сканируй меня» или «ссылка тут».

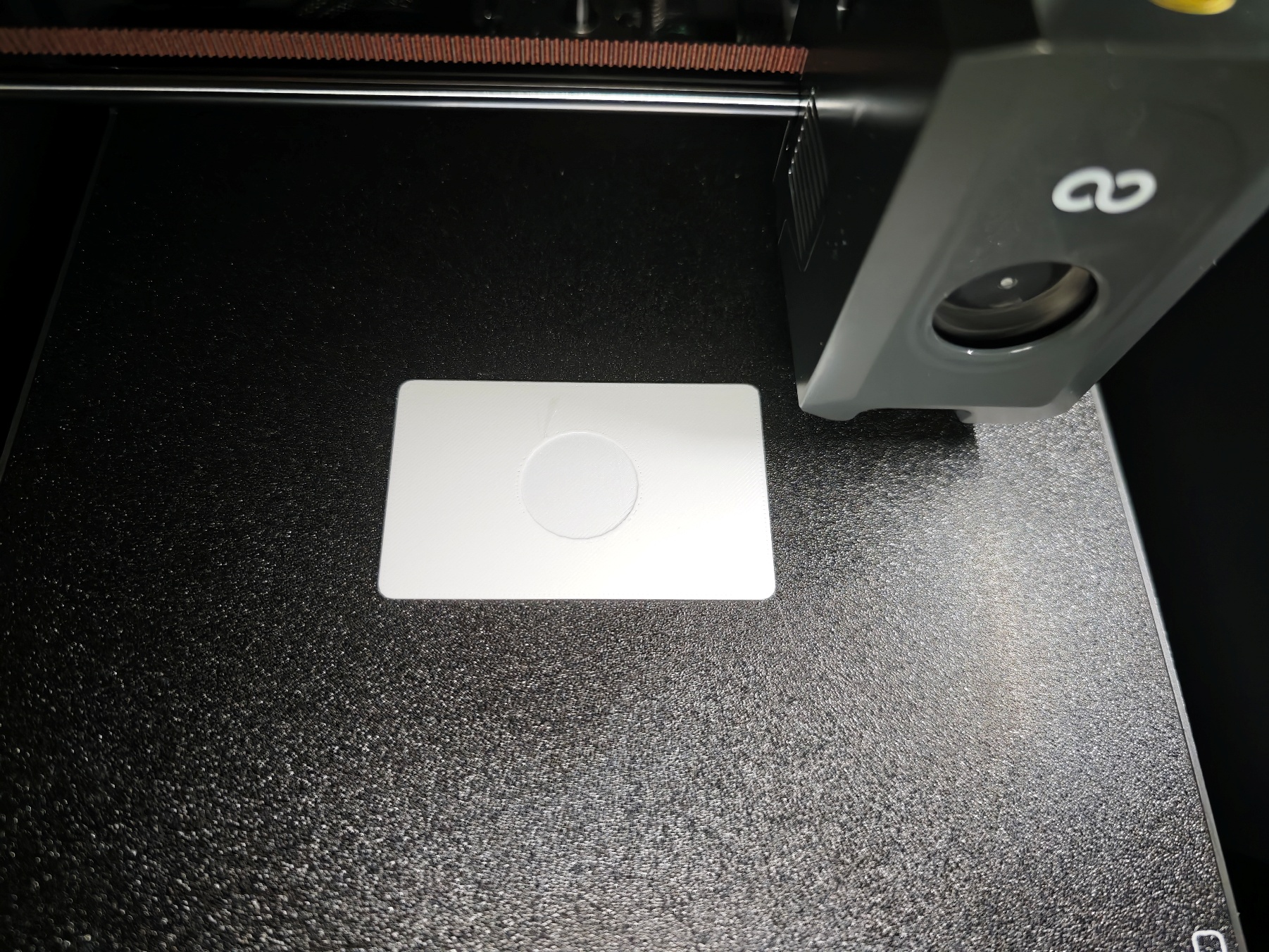

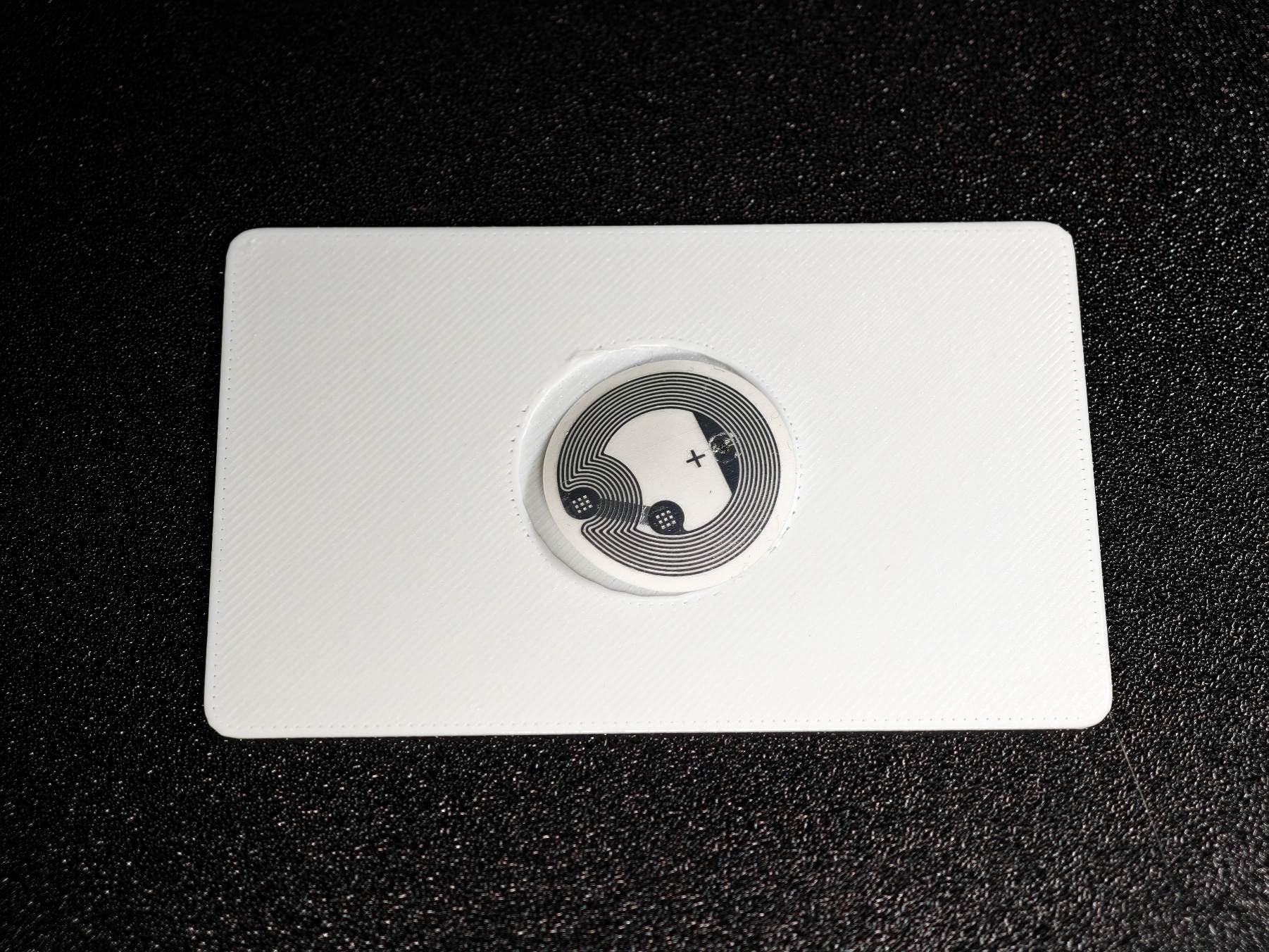

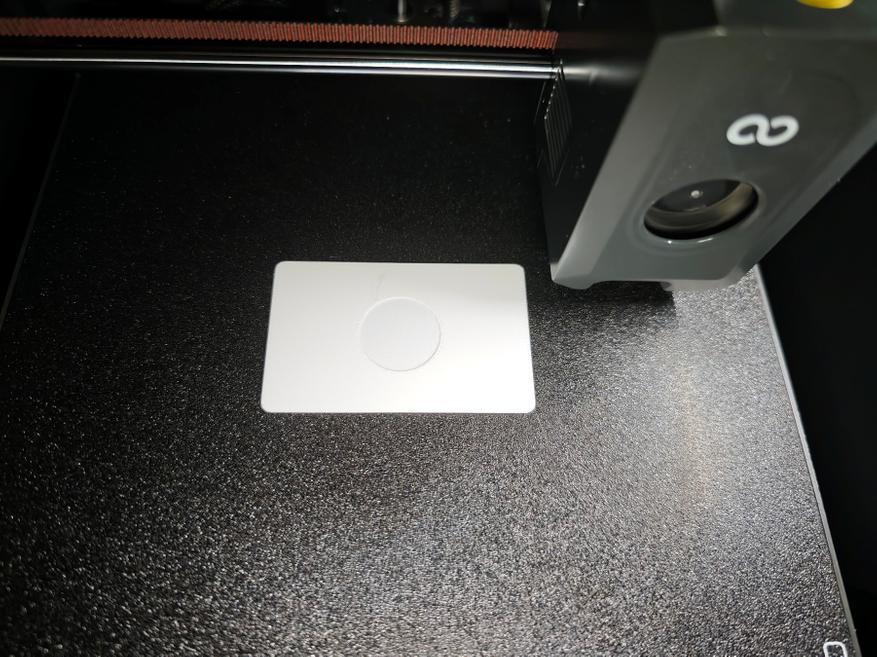

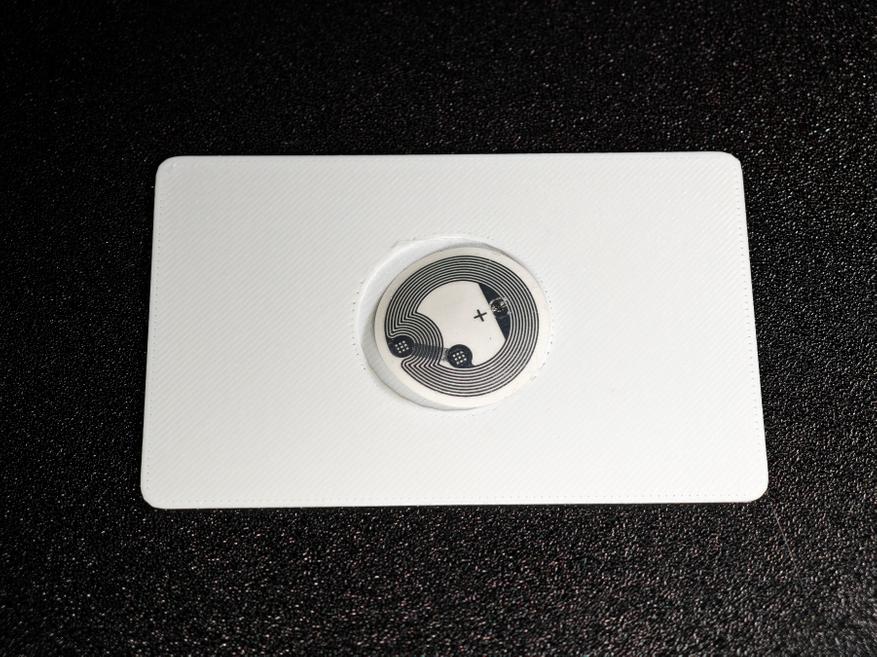

Запускаю на печать визитку. Также жду положенную остановку на выбранном слое. Вкладываю наклейку с антенной и чипом, снимаю принтер с паузы для продолжения. Несколько минут — и готово.

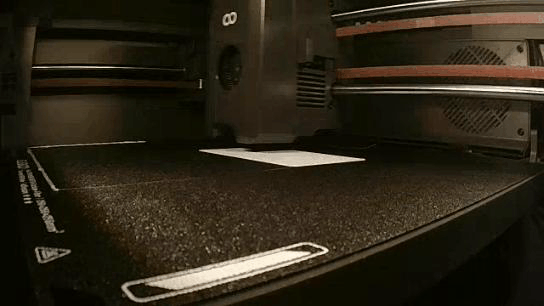

Таймлапс печати — короткая гиф-анимация печати карточки. Во время паузы не запоминает, да и сам процесс буквально мимолетный — занимает всего несколько минут: 5 минут для домофонного ключа и 12 минут для карточки.

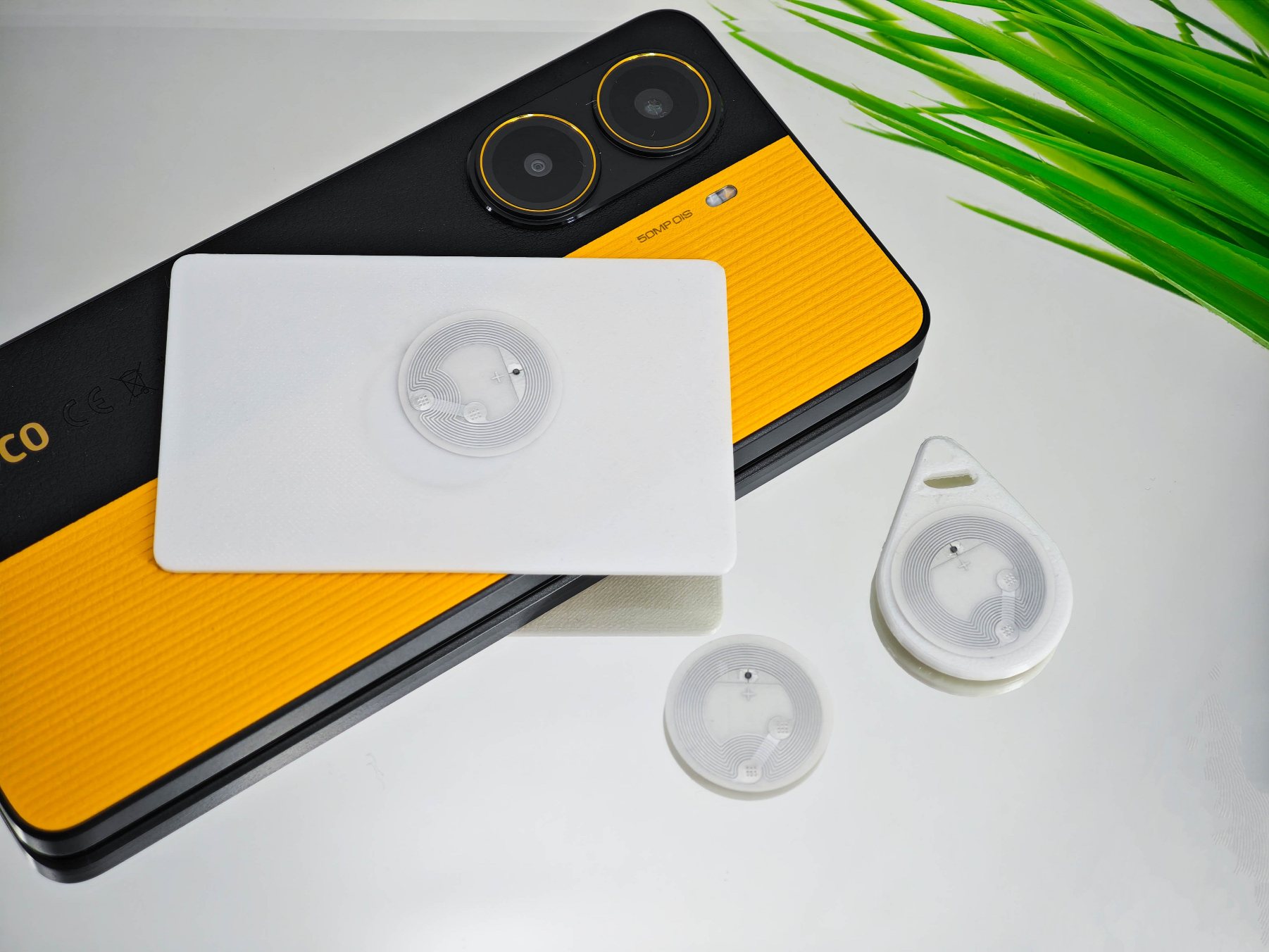

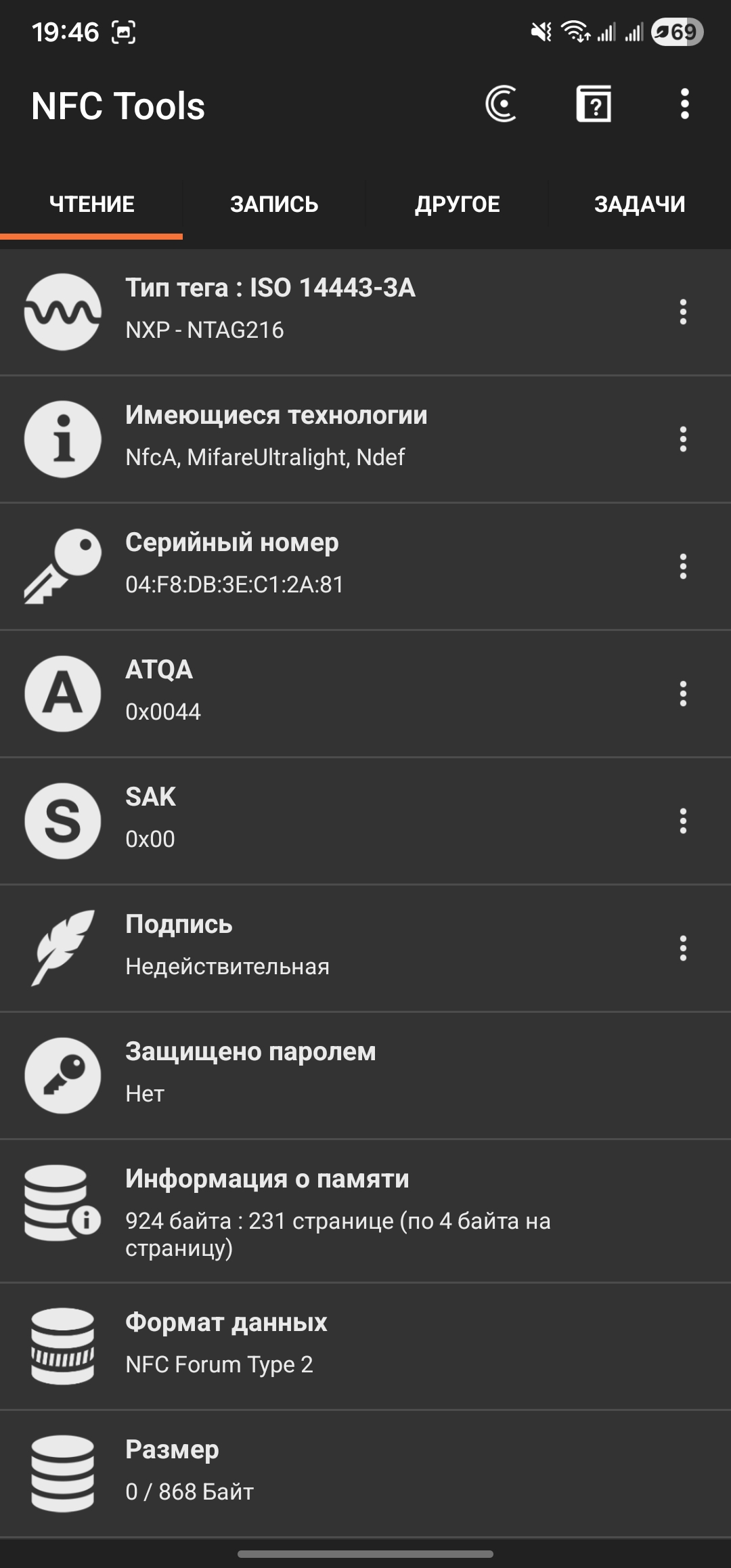

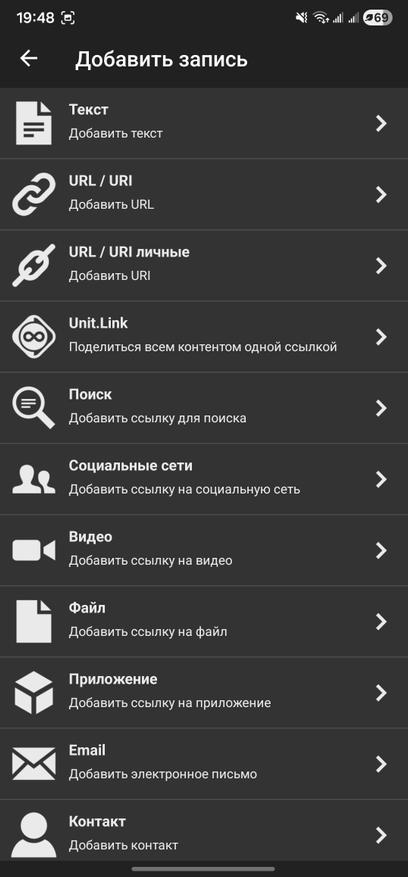

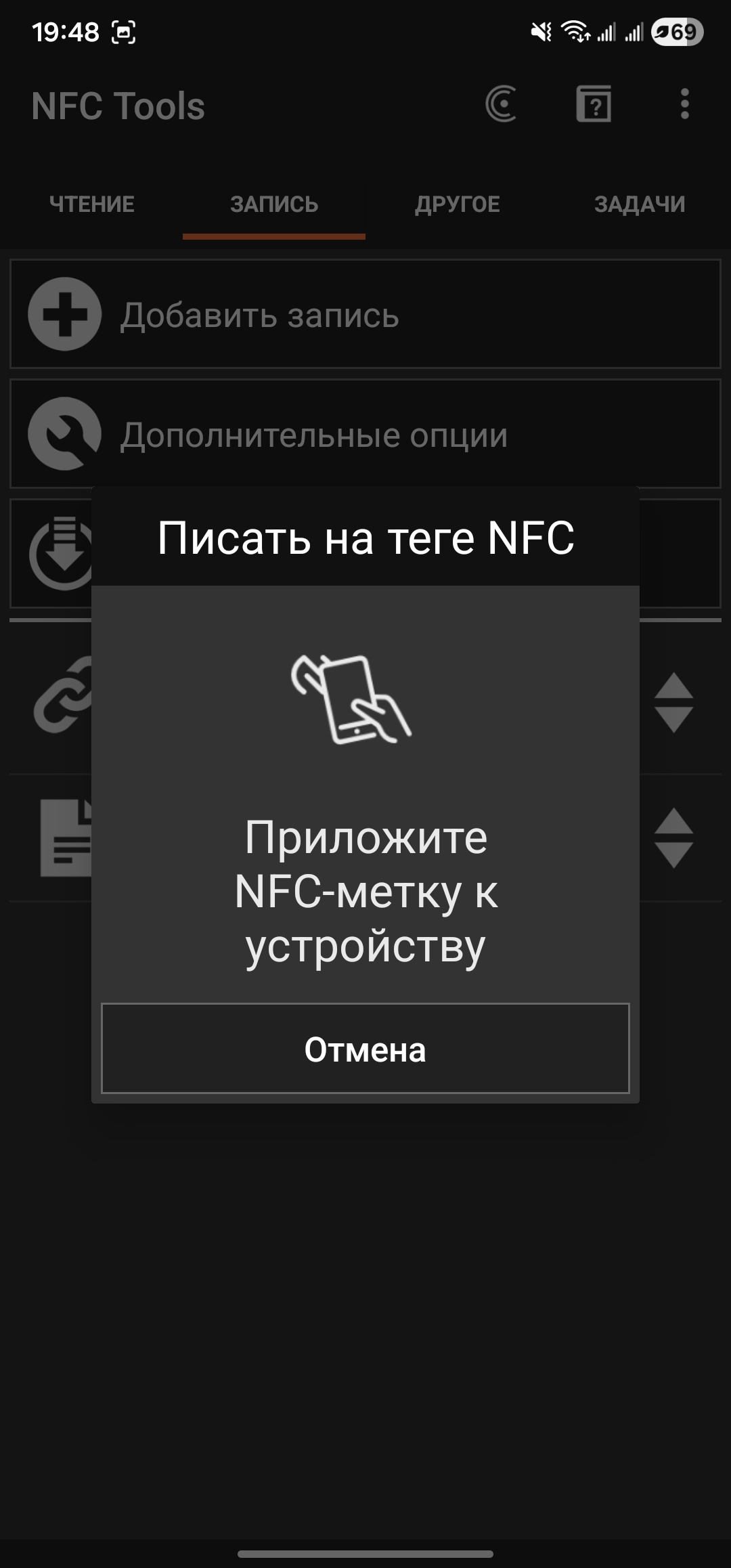

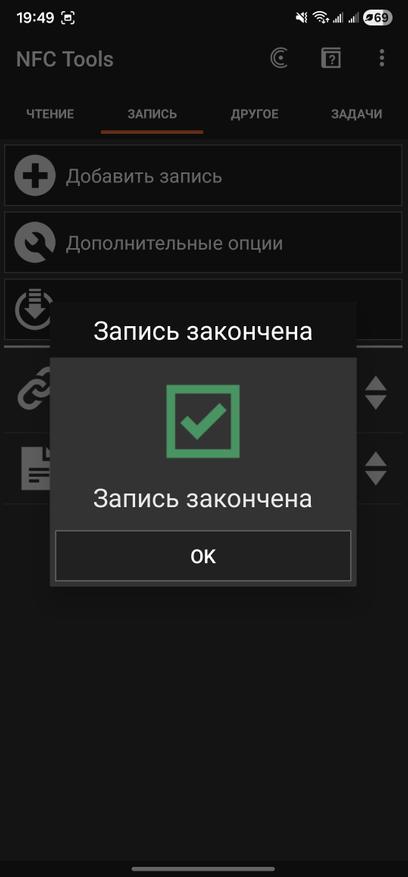

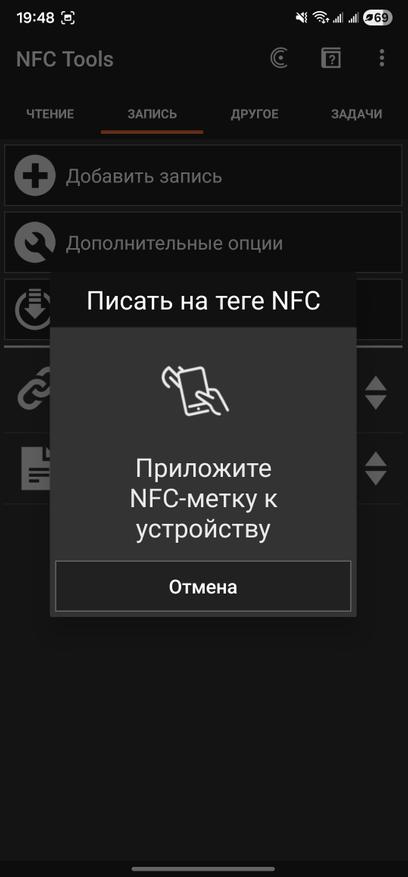

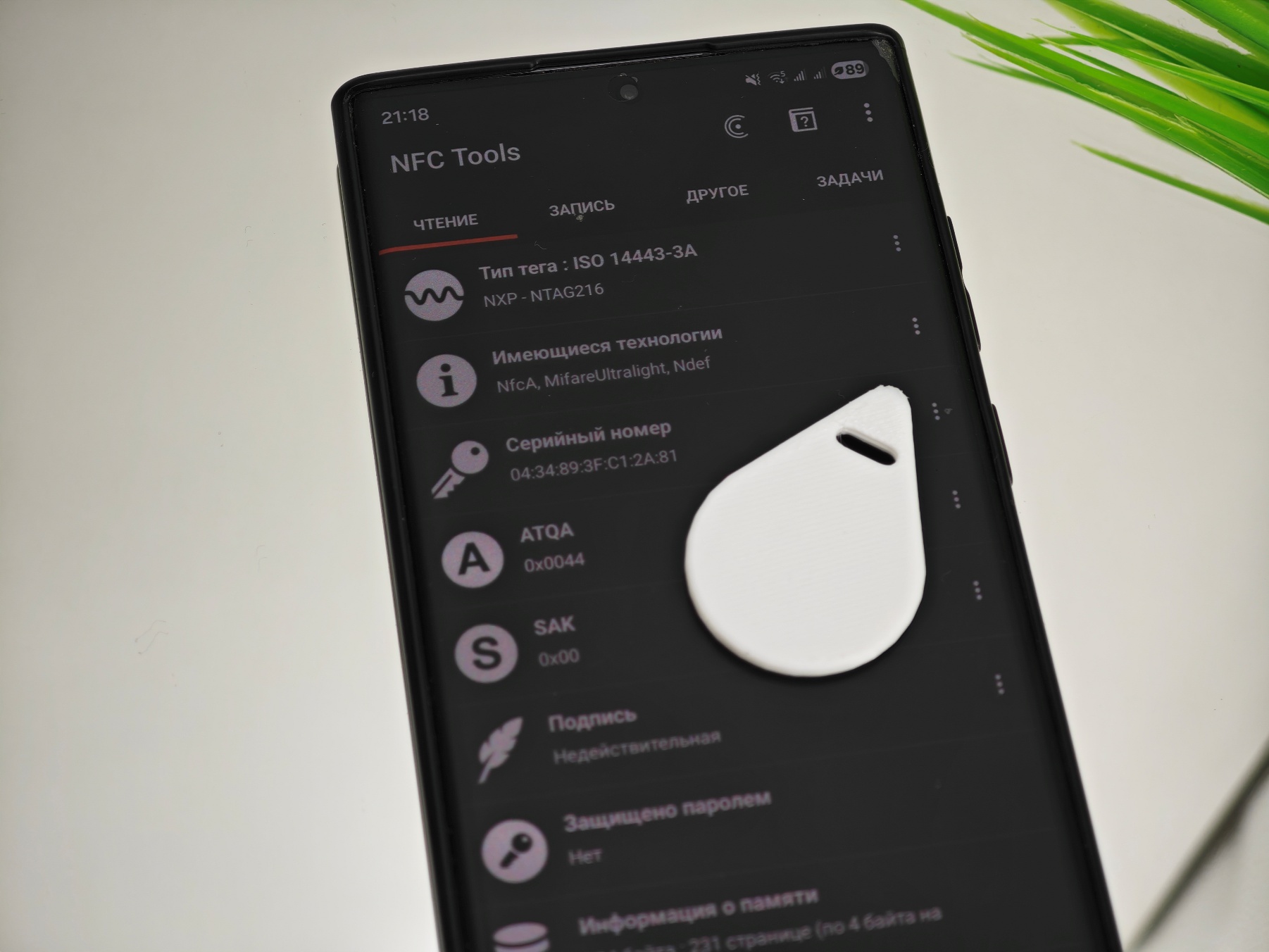

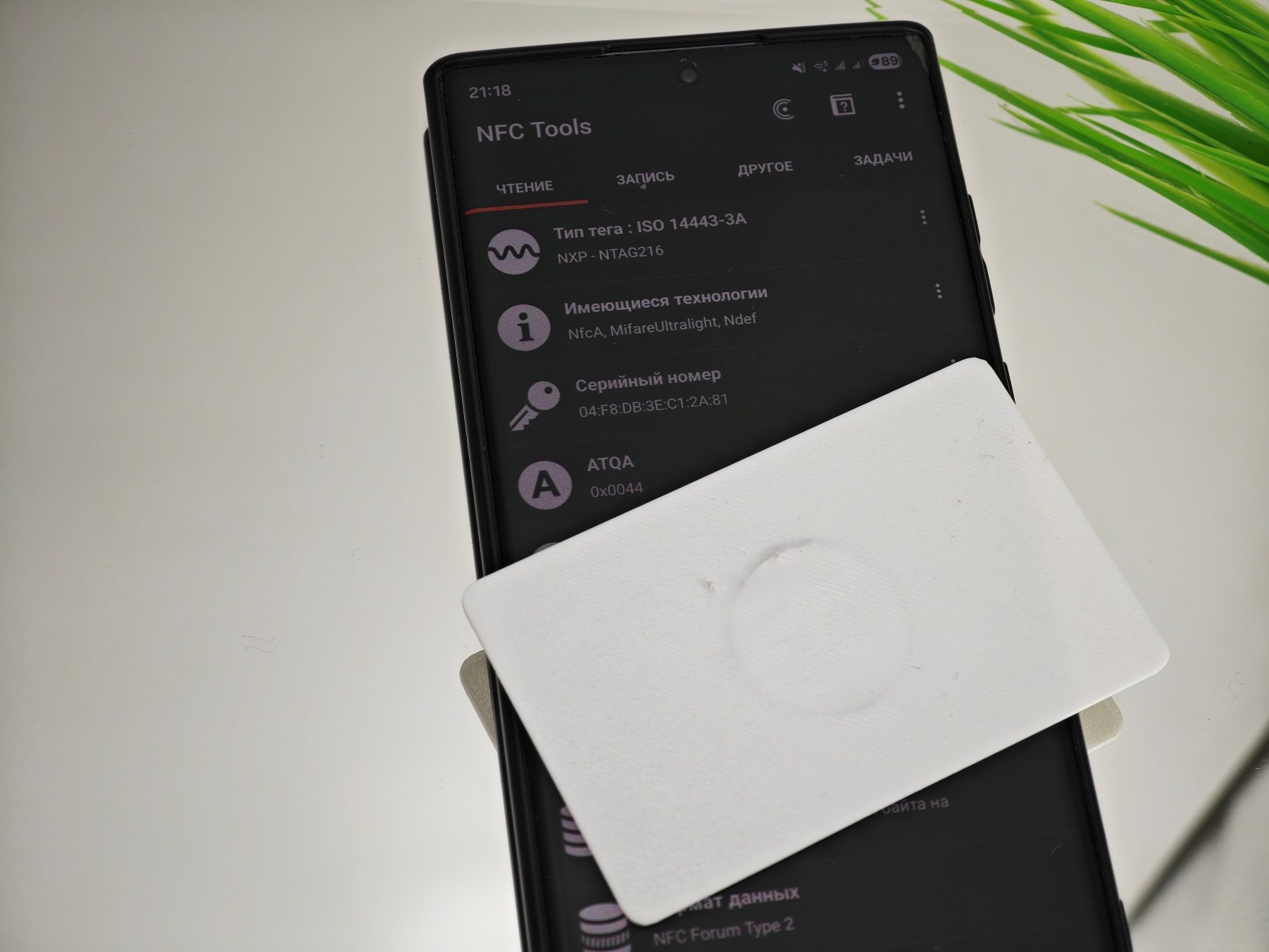

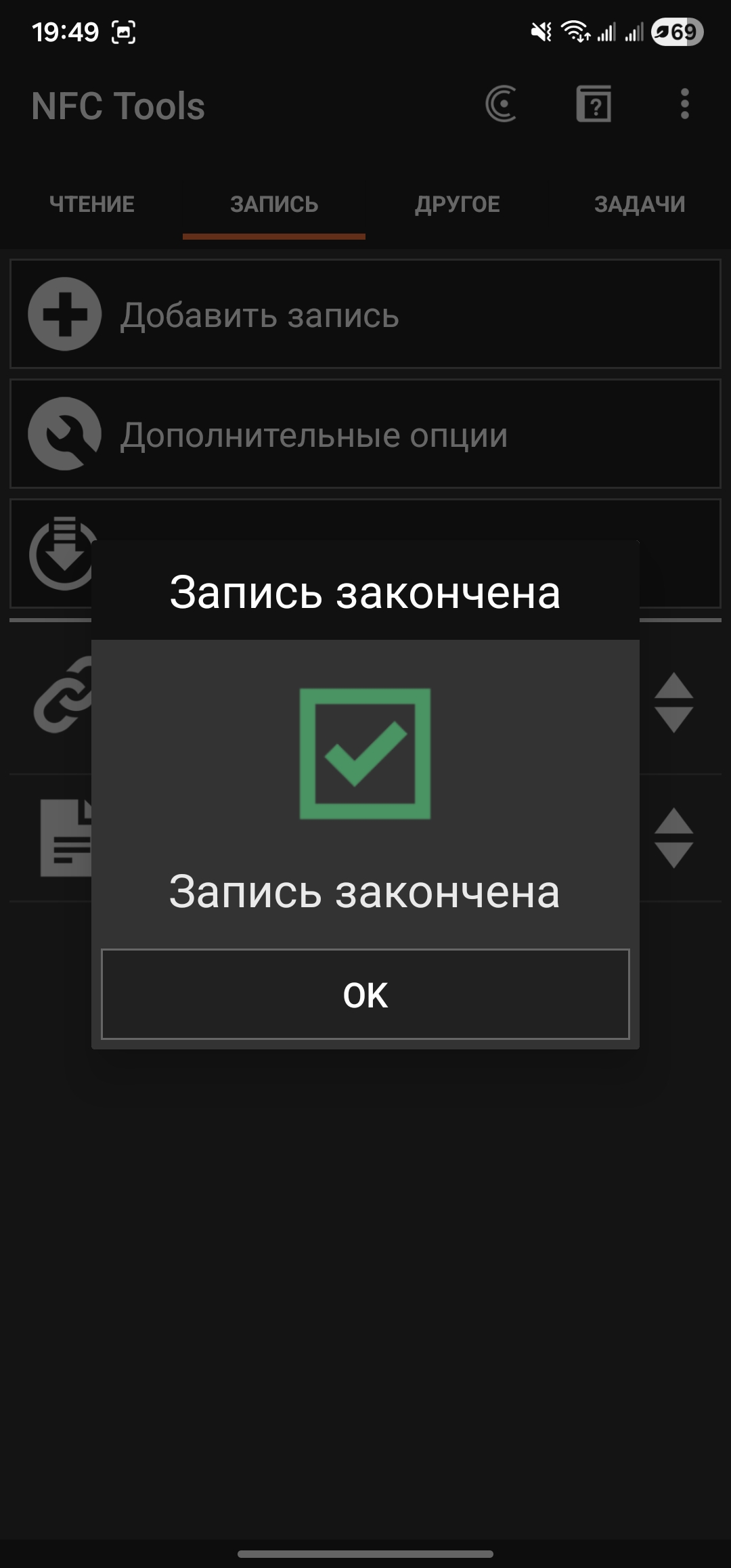

Все работает. Проверил — с визитки сразу открывается сайт (ссылка на блог), если приложить к смартфону.

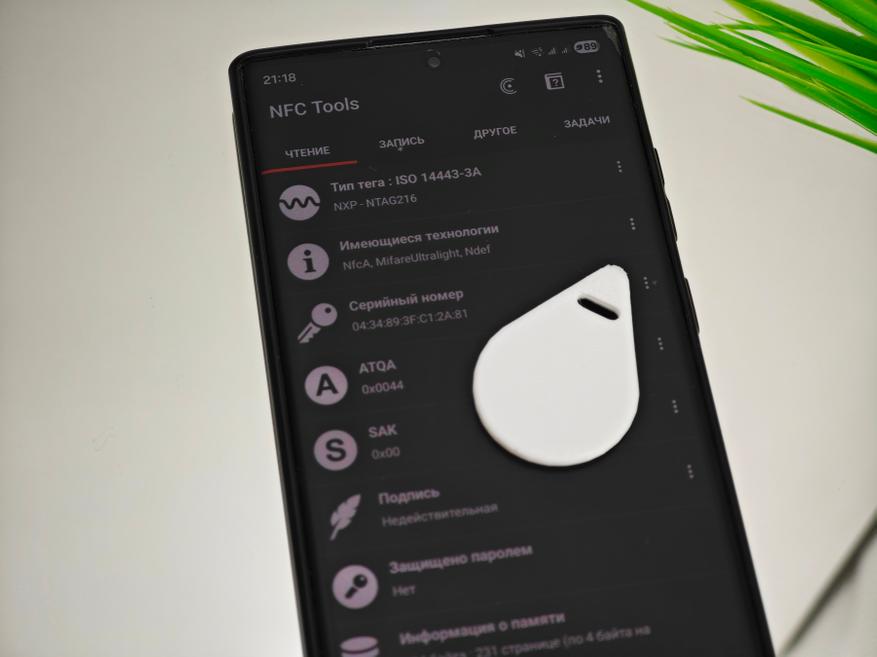

А в брелок можно зашить код ключа от домофона, если предварительно его туда скопировать (зависит от типа домофона или иного ключа).

Что ж, осталось разработать дизайн визитки, да и разобраться с умным домофоном. А мелочи уже готовы. В любом случае это вполне удобный способ для впечатывания RFID-меток сразу в модель при изготовлении. Да и для других фантазий вполне подойдет.
