Мультимедийный LCD-проектор NEC VT46

Для получения максимальной прибыли и (или) для обозначения своего присутствия фирмы-производители стремятся занять все сегменты рынка. Если с топ-моделями все более-менее традиционно: большое количество наворотов, броский внешний вид и т. д. (т. е. они способны в полной мере удовлетворить соответствующий вау-фактор клиента), то с изделиями низшей ценовой категории вариантов больше. Например, бывшие топ-модели потихоньку «сползают» вниз (процесс долгий, можно не успеть), разрабатываются специальные дешевые модели с соответствующим «простым» дизайном, чтобы ни у кого не возникло сомнений относительно их позиционирования (но придется дополнительно тратиться на разработку) или берется довольно дорогая модель и подвергается операции по избавлению от пары-тройки дополнительных функций. Полученный «младший брат» продается на несколько десятков-сотен-тысяч дешевле и с меньшей прибылью, но задача выполнена — сегмент занят. Примером такой операции по усечению может служить рассматриваемый проектор NEC VT46. Убраны разъемы USB и VGA-выхода, несколько дополнительных функций и нолик из названия модели — в результате весьма демократичная цена в $1250.

projector

Комплект поставки

  • Проектор
  • Сумка
  • Инструкция по эксплуатации
  • Кабели
    • Видео, VGA, mini D-sub 15 pin, 2 м
    • Питания, 2 м
  • ИК-пульт ДУ и две AA батарейки для него

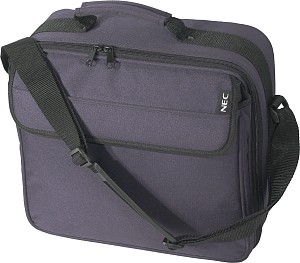

Сумка с большим карманом снаружи и вторым поменьше внутри, мягкая, капроновая.

На тестировании был предпродажный образец, поэтому в поступивших в продажу экземплярах комплектация может быть другой. В частности, это касается модели пульта ДУ.

Паспортные технические характеристики

Технология проецированияLCD
Матрица0,7″ активная TFT, 3-х панельная
Разрешение матрицы800×600
Объективзум 1,2x, F = 1,7-2,0, f = 21,6-25,9 мм
Лампа160 Вт NSH
Срок службы лампы3000 ч
Световой поток1200 лм (ANSI)
Глубина цвета16,7 млн. цветов
Контрастность400:1
Размер проецируемого изображения, диагональ, 4:3 (в скобках — расстояние до экрана при крайних значениях зума)минимум 0,53 м (N/A-0,74 м)
максимум 7,62 м (9,2-11,05 м)
Входы
  • Видео, композитный, RCA
  • Видео, S-Video
  • Видео, VGA, mini D-sub 15 pin, совмещен с компонентным Y/Cb/Cr (Y/Pb/Pr) и RGB-SCART
  • Аудио, стерео, 2 RCA, 2 пары
  • Аудио, 3,5 мм стереоминиджек
  • RS-232, mini-DIN 8 pin
Частота разверткигоризонтальная: 15-100 кГц
вертикальная: 50-120 Гц
Форматы входного сигналателевизионные: NTSC 3.58, NTSC 4.43, PAL, PAL-M, PAL-N, PAL-60, SECAM
компонентные видеосигналы Y/Cb/Cr (Y/Pb/Pr): HDTV, SDTV, DVD (480i/480p/576i/720p/1080i)
аналоговые RGB-сигналы: VGA, SVGA, XGA, UXGA
Встроенная звуковая система1 Вт, моно
Уровень шума32 дБ
Размеры (Ш×В×Г)310×89×230 мм
Масса2,9 кг
Потребляемая мощность220 Вт, 7,5 Вт в «спящем» режиме
Напряжение питания100-240 В, 50-60 Гц

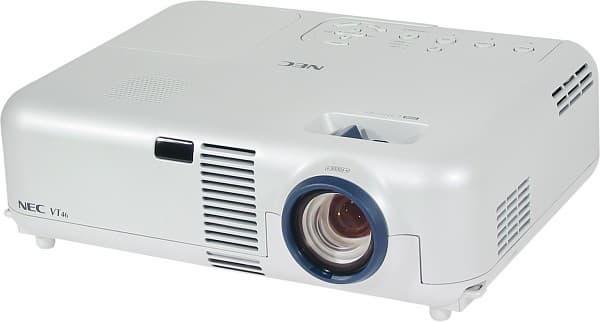

Внешний вид

Дизайн проектора очень «мягкий»: скругленные углы, матовая белая пластмасса, которая, кстати, легко пачкается. Все разъемы находятся сзади. Там же — окошко ИК-приемника и разъем для замка Кенсингтона. Спереди расположено окошко второго ИК-приемника. Сверху — 8 просто кнопок, одна четырехпозиционная навигационная и 3 индикаторных светодиода.

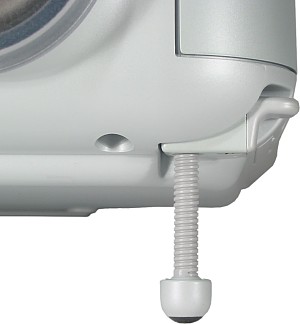

Две передние пластмассовые регулируемые по высоте ножки с фиксаторами не выглядят надежными.

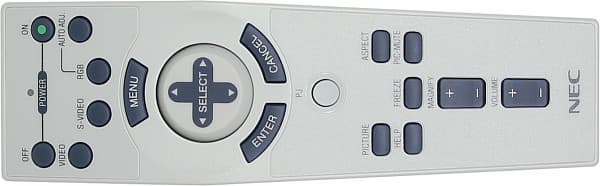

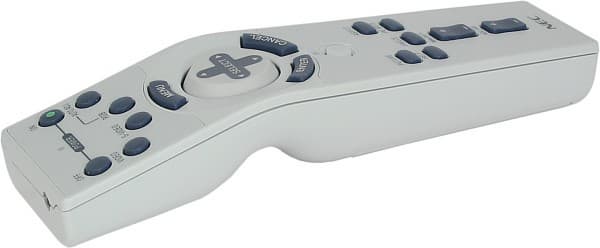

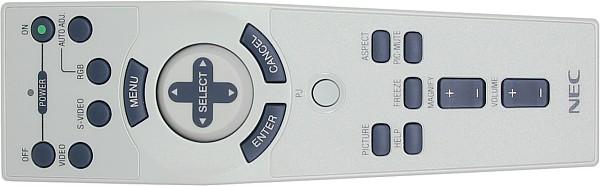

Пульт




Не факт, что в продажу поступит именно такой пульт, но, тем не менее, опишем, что у нас было. Пульт очень удобный. Кнопки, изготовленные из резиноподобного пластика, хорошо дифференцированы и легко находятся на ощупь. Все важные кнопки находятся прямо под большим пальцем. Четырехпозиционная кнопка-джойстик очень удобная. Включение и выключение проектора назначено на две разные кнопки.

Меню

Меню без всяких украшательств. Практически текстовое. Опции и настройки порой как-то хаотично разбросаны по страницам, поэтому читабельность меню невысокая. До некоторых настроек добираться приходится долго. Кнопка PICTURE пульта ДУ служит для вызова однострочного меню с настройками изображения.

При этом стрелками вверх-вниз перебираются настройки (яркость, контрастность, насыщенность и резкость), а вправо-влево — изменяются их значения. Такой способ позволяет быстро выполнить настройку основных параметров изображения и сразу увидеть результат. Кнопка HELP пульта ДУ особо ничем не поможет: она просто вызывает окно Information, где на трех страницах приведены всякие сведения о параметрах сигнала, времени работы лампы и т. д. Меню русифицировано, но некоторые термины переведены очень коряво.

Подключение к источнику сигнала

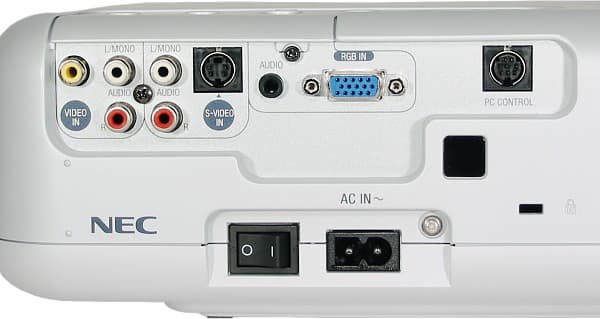

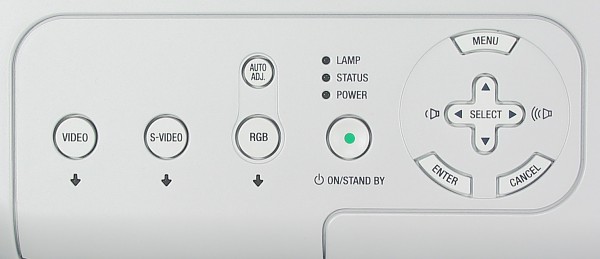

Источники изображения удобно выбирать как с помощью кнопок на пульте, так и кнопками на корпусе проектора. Все очень просто: три видеовхода — три кнопки (VIDEO, S-VIDEO, RGB). Разъем VGA (mini D-sub 15 pin) универсальный, совмещает в себе VGA, компонентный Y/Cb/Cr (Y/Pb/Pr) и RGB-SCART-входы. Для двух последних потребуются специальные кабели-переходники.

По умолчанию тип подключения — VGA или компонентное — распознается автоматически. Предусмотрено также ручное переключение режима работы этого входа через меню (меню Advanced, пункт Signal Select, подпункт RGB).

Для каждого из трех видеовходов предусмотрен свой аудиовход (по два RCA на композитный и S-Video и 3,5 мм стереоминиджек для VGA-входа). По умолчанию функция автоматической подстройки под VGA-сигнал включена, но может быть активирована вручную (кнопки AUTO ADJ. на пульте или на проекторе). Эта функция срабатывает быстро и корректно. Полученные параметры подстройки можно скорректировать через меню.

Управление проекцией

Наведение на резкость — с помощью внешнего ободка объектива, а зуммирование — рычажком через вырез на корпусе проектора. Положение объектива относительно матрицы настроено так, что нижний край изображения находится примерно на 1/10 высоты ниже оси объектива. Вертикальные трапецеидальные искажения (±30 градусов) корректируются только с помощью экранного меню (на странице Image, параметр Keystone).

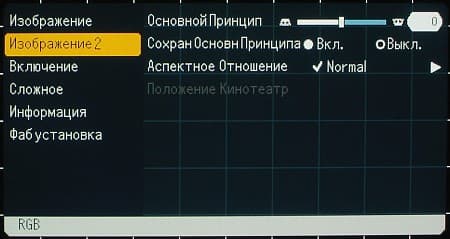

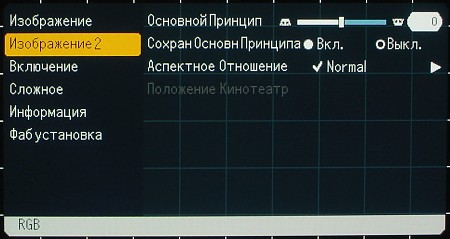

По-русски:

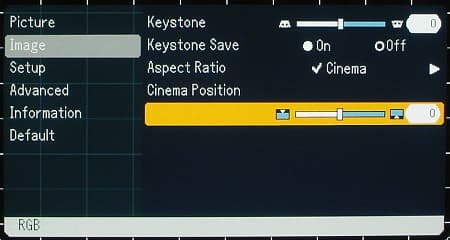

В меню или кнопкой Aspect на пульте выбирается один из четырех режимов трансформации изображения: Normal — картинка формата 4:3 на весь экран, Wide Zoom — на экране только центральная часть картинки, растянутой до пропорций 16:9, Cinema — изображение растянуто до соотношения сторон 16:9 и вписано в экран 4:3 (положение картинки — в центре, внизу или вверху экрана — выбирается в меню) и Native — изображение меньшее 800 на 600 пикселей выводится без интерполяции, один к одному. Кнопка FREEZE пульта ДУ помогает остановить мгновение: «замораживает» текущий кадр, а кнопка PIC-MUTE — выключает изображение и звук. Кнопкой-качалкой MAGNIFY можно увеличить изображение, при этом область увеличения перемещается курсорными кнопками. В меню выбирается тип проекции (фронтальная / на просвет, обычное / потолочное крепление). Проектор среднефокусный, поэтому при фронтальном проецировании может быть расположен или на линии переднего ряда зрителей или где-то за ней.

Настройка изображения

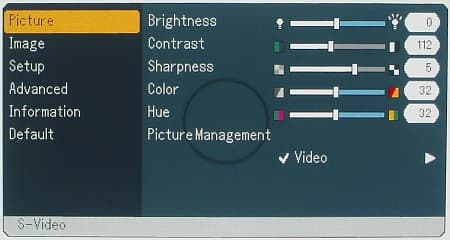

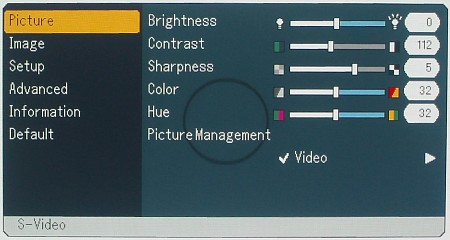

На странице меню Picture находятся 5 основных настроек, влияющих на изображение: яркость, контрастность, контурная резкость, насыщенность и оттенок (две последние отсутствуют при VGA-подключении).

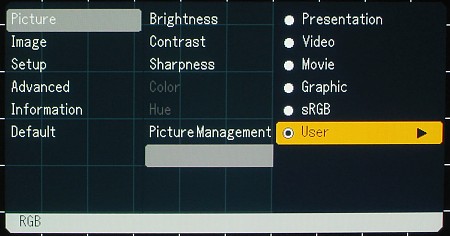

Больше возможностей скрыто в пункте Picture Management: выбрав его, Вы попадаете в список, состоящий из пяти предустановленных (Presentation, Video, Movie, Graphic и sRGB) профилей и одного пользовательского (User).

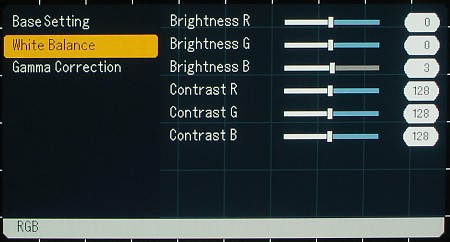

Настраивая пользовательский профиль, сначала нужно взять за основу один из фабричных, а затем отрегулировать по своему усмотрению баланс белого (яркость и контрастность для красного, зеленого и синего) и выбрать режим коррекции гамма-кривой (Dynamic, Black Detail или Natural).

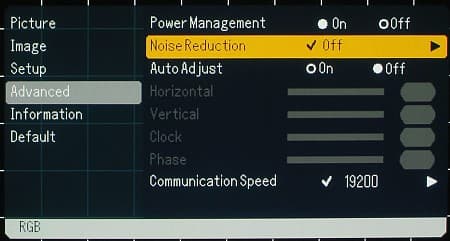

Еще один параметр, влияющий на изображение, находится в меню Advanced, называется NoiseReduction и включает подавление видеошумов (три уровня). Пользовательских профилей для запоминания всех настроек изображения нет. Настройки сохраняются для каждого типа подключения. В меню Default настройки возвращаются к фабричным только для текущего типа подключения (выбором пункта Factory DefaultCurrent Signal) или для всех сразу (Factory DefaultAll Data).

Дополнительные возможности

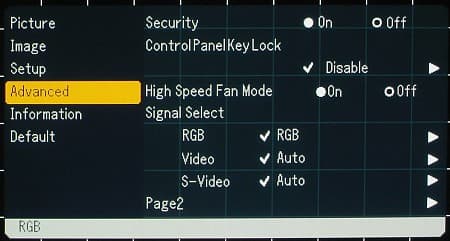

В меню Advanced пункт Security позволяет включить парольную защиту на пользование проектором. Пароль представляет собой произвольную комбинацию из четырех нажатий курсорных клавиш. Проектор может управляться по интерфейсу RS232.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI (подробности тут).

Результаты измерений для проектора NEC VT46:

Световой поток840 лм
Равномерность+11%, -25%
Контрастность140:1

840 лм достаточно для проведения презентаций в слегка затемненном помещении средних размеров. Равномерность освещения удовлетворительная. Контрастность невысокая, но для презентаций больше, в общем-то, и не надо.

Звуковые характеристики

Динамик громкий, но и уровень искажений высокий. Музыку долго не послушаешь: голова заболит. Громкость регулируется кнопками вправо-влево на корпусе проектора или кнопкой-качалкой VOLUME на пульте. Шум от вентиляторов системы охлаждения небольшой и не сильно раздражает: саундтрек фильма или обычный шум в зале для презентаций его заглушают.

VGA-подключение

Белое и черное поля равномерные, без цветных разводов и пятен. LCD-матрица в этом проекторе отличается очень тоненькой границей между пикселями, почти как у DLP-проекторов. Геометрия идеальная. Любые сетки пикселей воспроизводятся без проблем. Шкала серого с достаточным количеством оттенков, но в светлой области имеет слегка желтоватый оттенок (настройками не исправляется). Цвета воспроизводятся с хорошей яркостью, но цветовой баланс слегка искажен. Особенно это заметно на красном — примесь мадженты, и на циане — он очень бледный. Этот дисбаланс также не исправляется настройками изображения. Хроматические аберрации объектива небольшие, только в одном углу ширина цветной каймы на границе между черными и белыми пикселями достигает 0,75 пикселя. Максимальная вертикальная частота при исходном разрешении 800 на 600 — 200 Гц, 1024 на 768 — 140 Гц, 1280 на 960 — 120 Гц и 1600 на 1200 пикселей — 85 Гц.

Работа с источником композитного и компонентного видеосигнала

Тестирование проводилось с помощью топового DVD-плеера Pioneer, европейская модель DV-757Ai (~$1000) с видеоЦАПами 12 бит 108 МГц и прогрессивной развёрткой (в NTSC). Для подключения к источнику компонентного сигнала использовался самодельный кабель-переходник с mini D-sub 15 pin на 3 RCA (1,5 м). В тестах принимали участие диски с высокобитрейтовыми DVD-фильмами, DVD-диск (Video Essentials, NTSC) с примерами статичных и динамичных сцен и с испытательными тестовыми таблицами и диски DVD-RW (PAL и NTSC, 8 Mбит/с) с оригинальными тестовыми таблицами.

Яркостная четкость отличная — более 540 ТВЛ при любом способе подключения. Цветовая четкость составила хорошие 130 ТВЛ при композитном и S-Video-подключении, а при компонентном чересстрочном видеосигнале — всего 140 ТВЛ, зато при прогрессивном видеосигнале (480p) — более 270 ТВЛ. Тестовые таблицы с однотонными цветными полями и градиентными заливками отличались посредственной цветопередачей и хорошей яркостью. Тесты на воспроизведение оттенков серого выявили недостаточное количество градаций яркости. Так, если светло-серые оттенки различались в диапазоне от 0 до 15% с шагом в 5%, то темно-серые превращались в черный, начиная с 90%. Только при S-Video-подключении серый становился неотличим от черного, начиная с 95%. Никакими настройками исправить это не получается. Проектор пересчитывает чересстрочный видеосигнал в прогрессивный по простому алгоритму: на экран попеременно выводятся то удвоенные четные строки, то нечетные. В результате контрастные горизонтальные границы неприятно дрожат. Однако прогрессивный видеосигнал (480p) никаких затруднений у проектора не вызвал.

При подключении к источнику телевизионного формата SECAM (видеовыход телевизора) проектор продемонстрировал стабильное и четкое изображение с довольно правильными цветами.

Результаты тестовых просмотров нескольких фрагментов DVD-фильмов говорят о том, что этот проектор непригоден для домашнего кинотеатра. К слегка неправильному цветовому балансу еще можно привыкнуть, но вот тот факт, что на экране воспроизводятся или детали в тенях или на светлых участках, но никак не одновременно, приводит к данному вердикту. Жаль, ведь почти незаметные границы между пикселями делают изображение очень живым и естественным. По всей видимости, проблема кроется в обработке видеосигнала, так как при VGA-подключении различимых градаций серого значительно больше. Но VGA-подключение не избавит проектор от другого недостатка — низкой контрастности. Черные детали хочется видеть черными, а не серыми, к тому же серые полосы сверху или снизу изображения при просмотре фильмов формата 16:9 сильно снижают эффект вовлеченности.

Выводы

На кинотеатральном применении этого проектора мы поставим жирный крест. Обсудим, почему стоит (или не стоит) приобретать данный проектор для проведения презентаций.

Достоинства:

  • Невысокая цена
  • Удобный пульт

Недостатки:

  • Небольшой световой поток (840 лм)
  • Отсутствие эмуляции мыши и лазерной указки в пульте ДУ

Проектор NEC VT46 позиционируется производителем как недорогой проектор с низкой стоимостью владения, предназначенный для проведения презентаций. Так оно, по всей видимости, и есть.


Благодарим компанию Rover Computers за предоставленный на тестирование проектор NEC VT46





6 декабря 2003 Г.
