Видеокарты от MSI на базе Nvidia Geforce 9600GT и GTX 280

MSI N280GTX-OC (Geforce GTX 280) 1024MB PCI-E,
MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E



СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стенда, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


Лето в разгаре, на улице жара, тестовые стенды пора бы уже укладывать в холодильники, ибо перегревы повсеместно, но мы продолжаем знакомить читателей с серийно выпускаемыми видеокартами на базе популярных графических чипсетов. Это могут быть как совсем новые, так и выпущенные несколько ранее GPU, однако производители находят какие-то новые нестандартные решения на их базе, и потому конечные продукты получаются весьма любопытными.

Вот сегодня в нашей лаборатории побывали два ускорителя трехмерной графики, объединенные одним производителем — MSI (одним из старейших вообще на рынке видеокарт). Один — GTX 280, самый мощный на сегодня однопроцессорный акселератор, представляющий собой копию эталонной карты, поэтому представляет собой интерес только академически, что вот есть такая карта. Однако продукт имеет повышенные частоты, точно такие же, как и у ранее рассмотренного Zotac Geforce GTX 280 AMP Edition, поэтому подробно рассказывать об этой видеокарте мы не станем, ведь референс, да еще и изученный нами ранее, не требует повторного анализа.

А вот вторая видеокарта весьма интересная. Это Geforce 9600 GT, однако, в отличие от эталонного варианта, имеет 1 гигабайт памяти на борту, а не 512 мегабайт, затем он оснащен необычным кулером, а следовательно имеет и повышенные частоты (ведь смысл оснащать особой СО имеет почти всегда, когда требуется гарантированно карту разогнать).

Давайте посмотрим на то, что совсем недавно лежало у нас на столе, теплое после тестов, бережно потом запакованное обратно в коробку, прямо с пылу с жару. :)

Платы



MSI N280GTX-OC (Geforce GTX 280) 1024MB PCI-E
  • GPU: Geforce GTX 280 (GT200)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 700/1400 MHz (номинал — 600/1300 МГц)
  • Частоты работы памяти (физическая (эффективная)): 1150 (2300) MHz (номинал — 1100 (2200) МГц)
  • Ширина шины обмена с памятью: 512bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 240
  • Число текстурных процессоров: 80 (BLF/TLF)
  • Число ROPs: 32
  • Размеры: 270x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: черный
  • RAMDACs/TMDS: вынесены в отдельный чип NVIO.
  • Выходные гнезда: 2xDVI (Dual-Link/HDMI), TV-out.
  • VIVO: нет
  • TV-out: интегрирован в GPU.
  • Поддержка многопроцессорной работы: SLI (Hardware).
MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E
  • GPU: Geforce 9600 GT (G94)
  • Интерфейс: PCI-Express x16
  • Частоты работы GPU (ROPs/Shaders): 700/1680 MHz (номинал — 650/1625 МГц)
  • Частоты работы памяти (физическая (эффективная)): 900 (1800) MHz (номинал — 900 (1800) МГц)
  • Ширина шины обмена с памятью: 256bit
  • Число вершинных процессоров: -
  • Число пиксельных процессоров: -
  • Число универсальных процессоров: 64
  • Число текстурных процессоров: 32 (BLF)
  • Число ROPs: 16
  • Размеры: 190x100x33 мм (последняя величина — максимальная толщина видеокарты).
  • Цвет текстолита: красный
  • RAMDACs/TMDS: интегрированы в GPU.
  • Выходные гнезда: 2xDVI (Dual-Link), TV-out
  • VIVO: нет
  • TV-out: интегрирован в GPU
  • Поддержка многопроцессорной работы: SLI (Hardware).


MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E
Карта имеет 1024 МБ памяти GDDR3 SDRAM, размещенной в 8 микросхемах (все на лицевой стороне PCB)

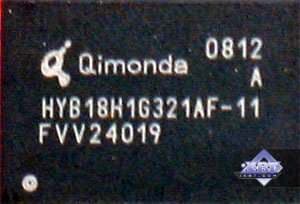

Микросхемы памяти Qimonda (GDDR3). Микросхемы расчитаны на максимальную частоту работы в 900 (1800) МГц.

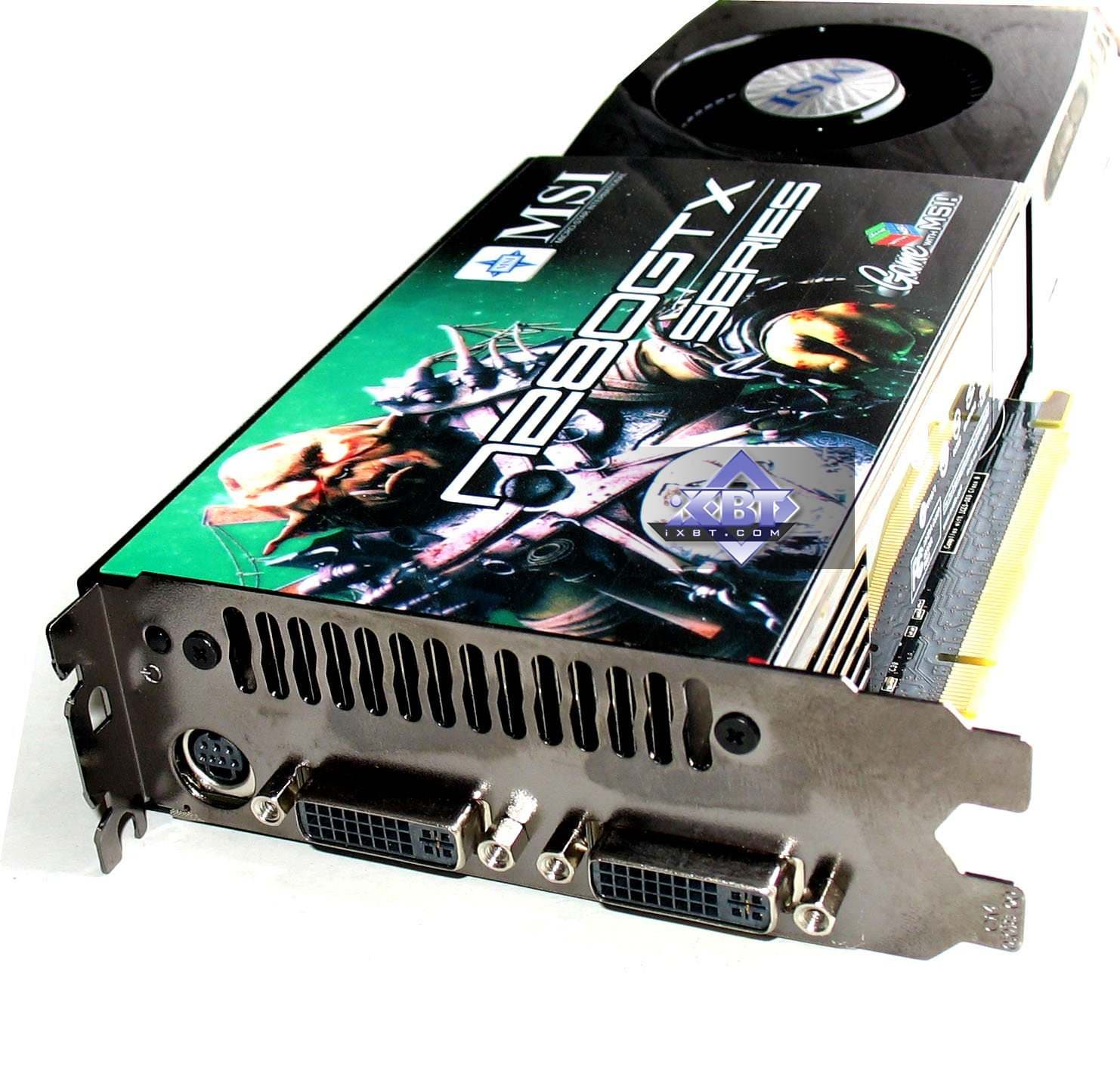

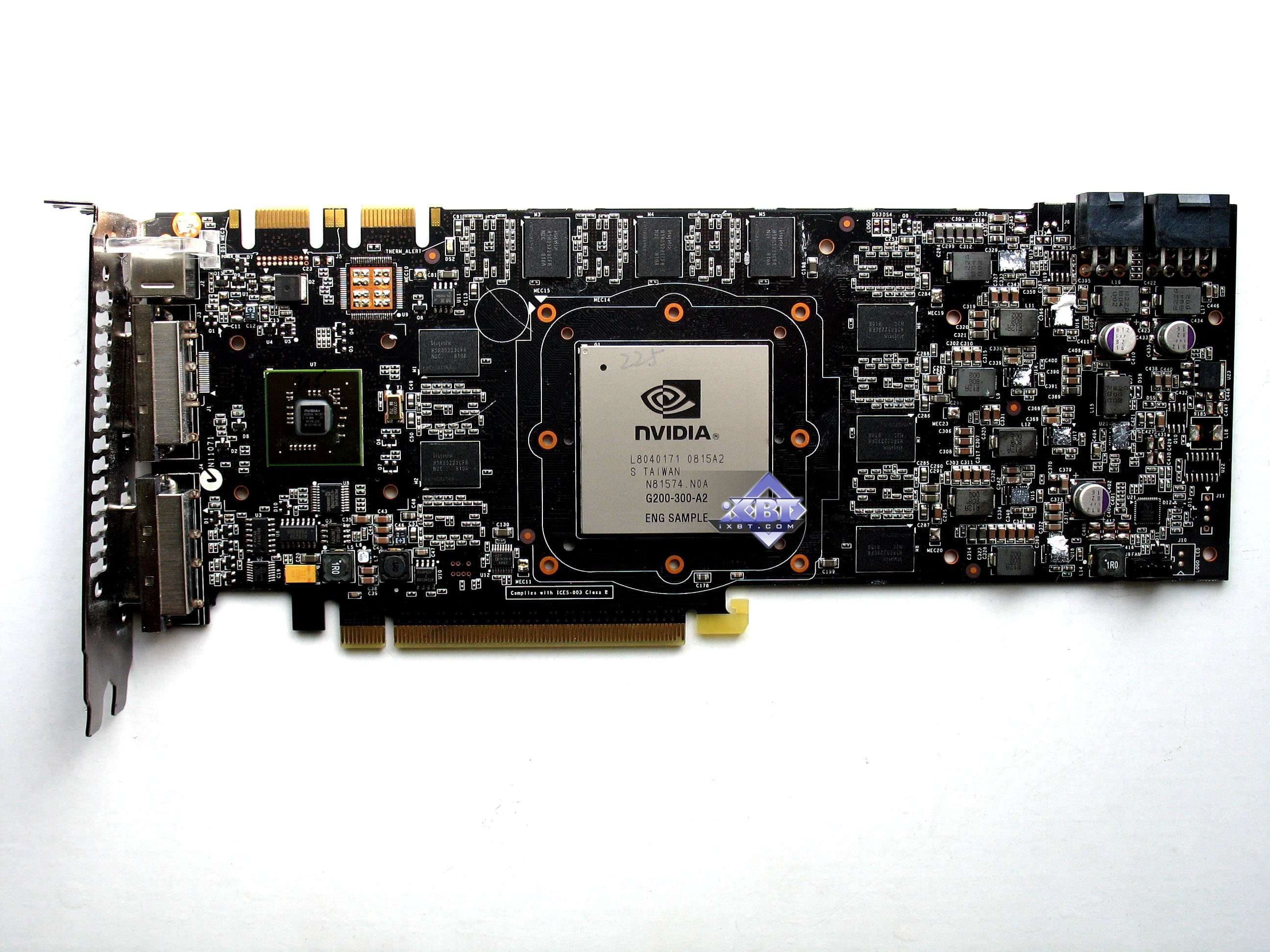

MSI N280GTX-OC (Geforce GTX 280) 1024MB PCI-E
Карта имеет 1024 МБ памяти GDDR3 SDRAM, размещенной в 16 микросхемах (по 8 на каждой стороне PCB)

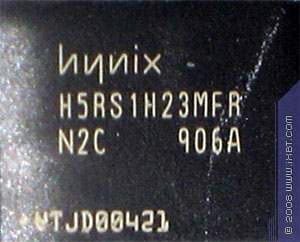

Микросхемы памяти Hynix (GDDR3). Микросхемы расчитаны на максимальную частоту работы в 1200 (2400) МГц.

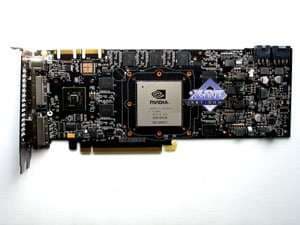

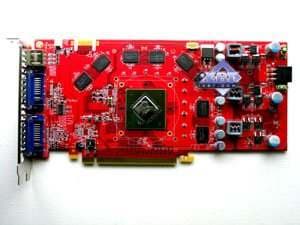

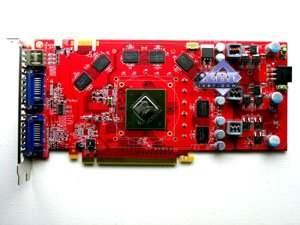

Сравнение с эталонным дизайном, вид спереди

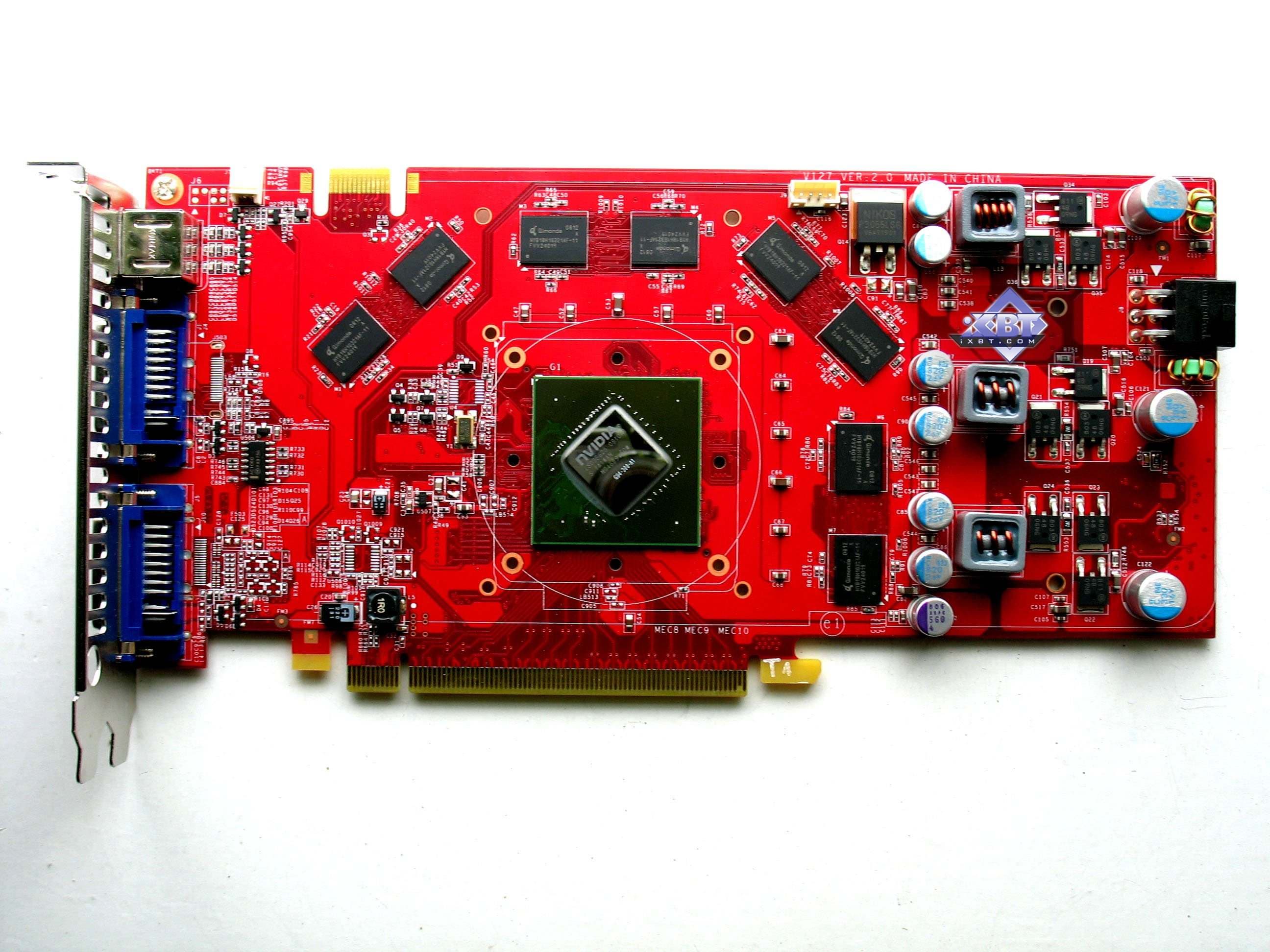

MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E Reference Nvidia Geforce 9600 GT

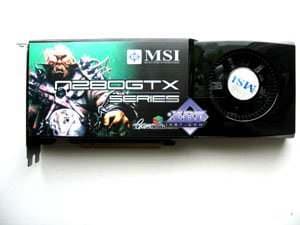

MSI N280GTX-OC (Geforce GTX 280) 1024MB PCI-E Reference Nvidia Geforce GTX 280 1024MB PCI-E

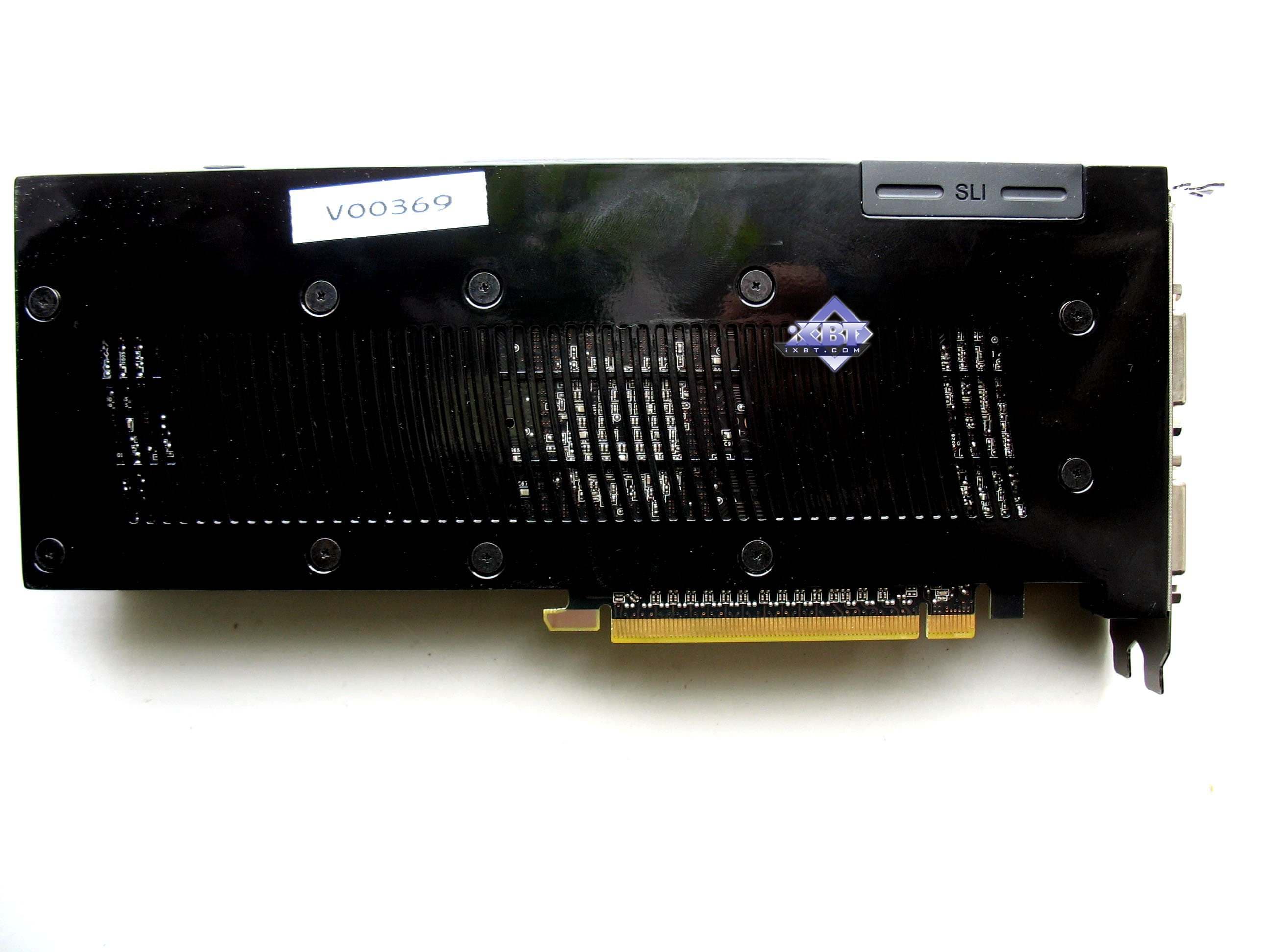

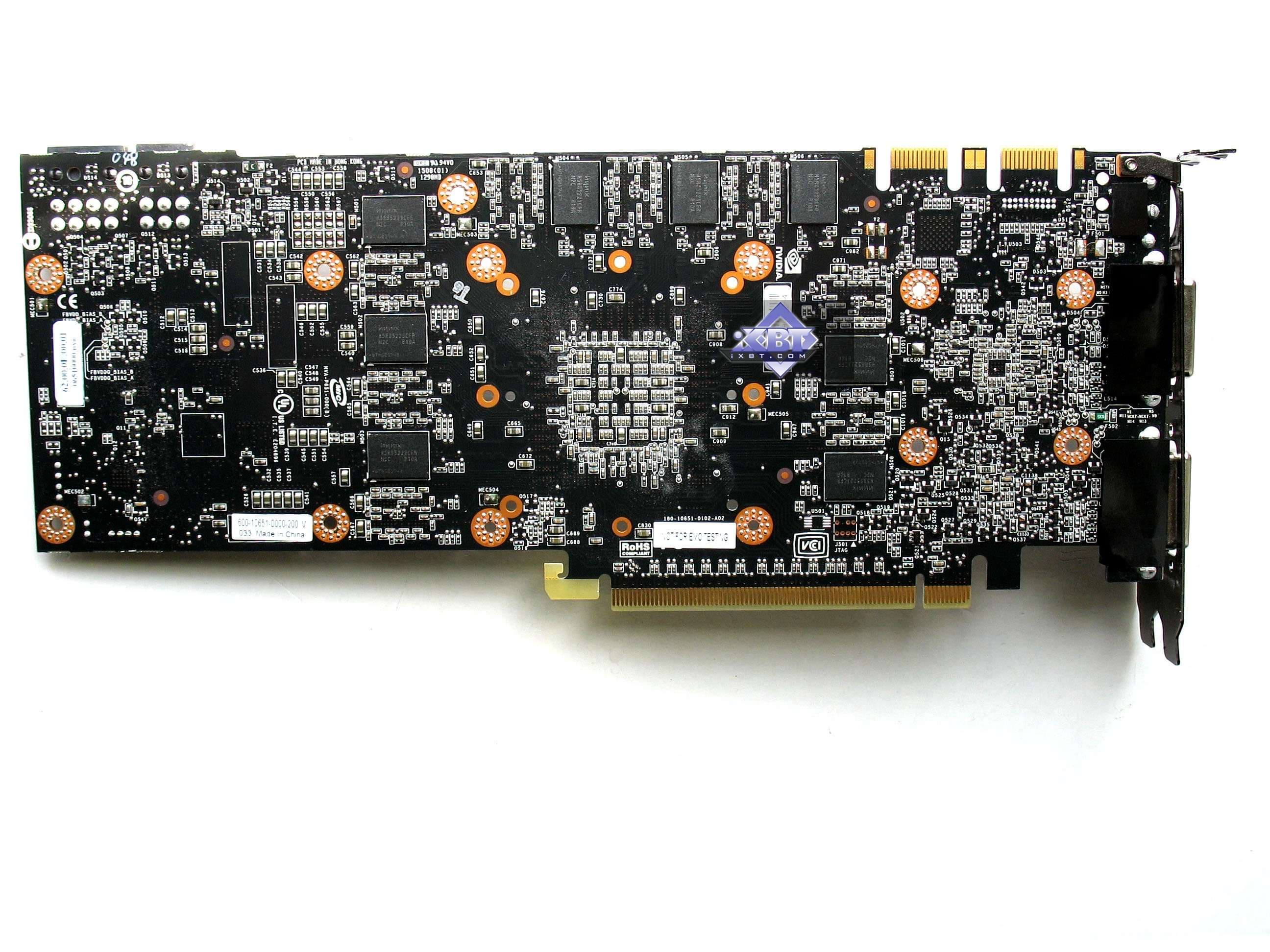

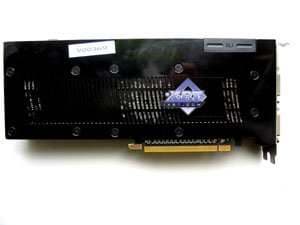

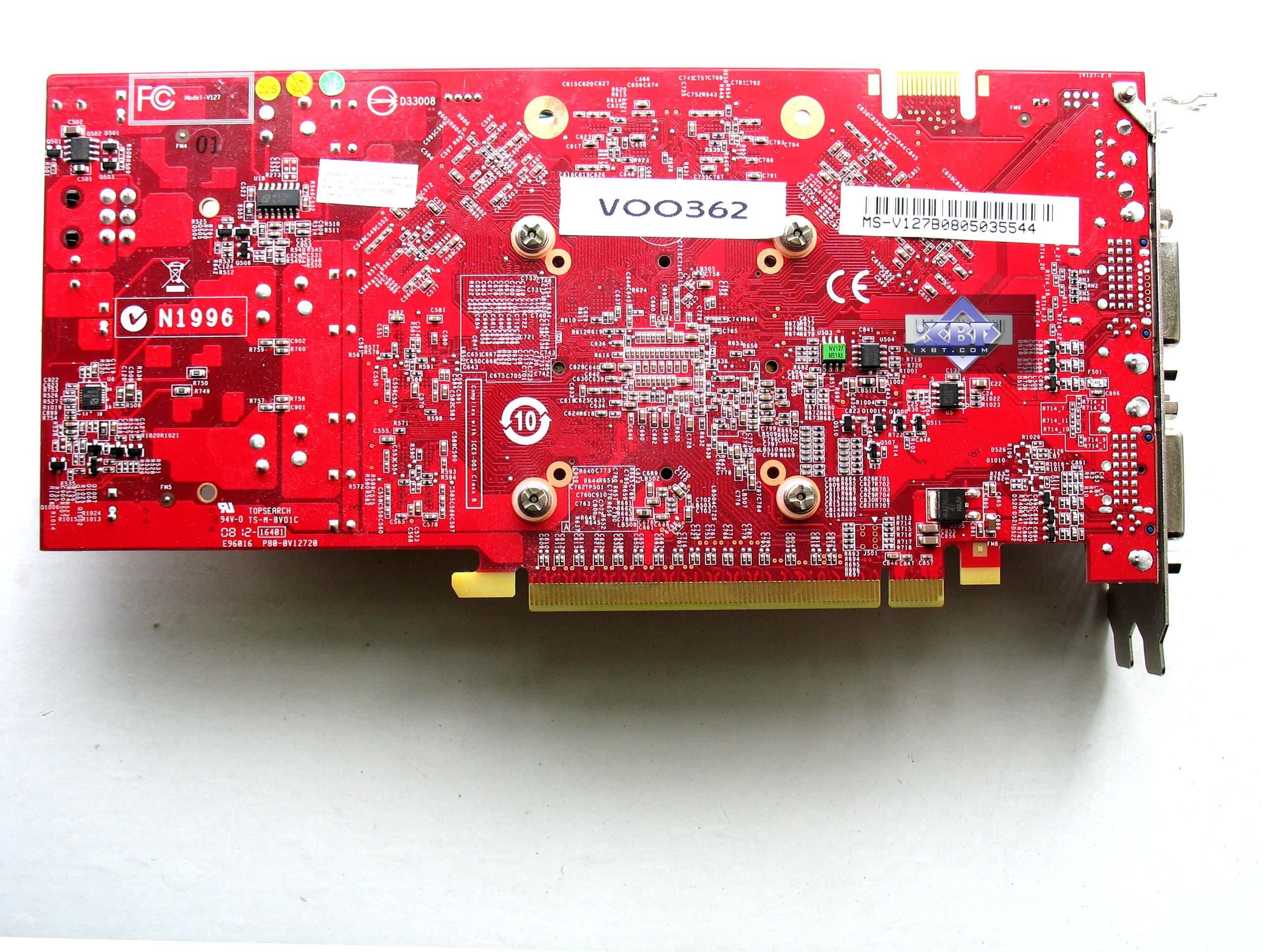

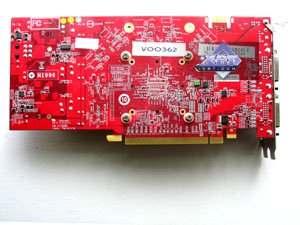

Сравнение с эталонным дизайном, вид сзади
MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E Reference Nvidia Geforce 9600 GT
MSI N280GTX-OC (Geforce GTX 280) 1024MB PCI-E Reference Nvidia Geforce GTX 280 1024MB PCI-E

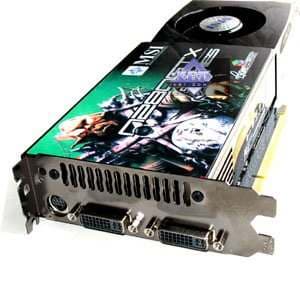

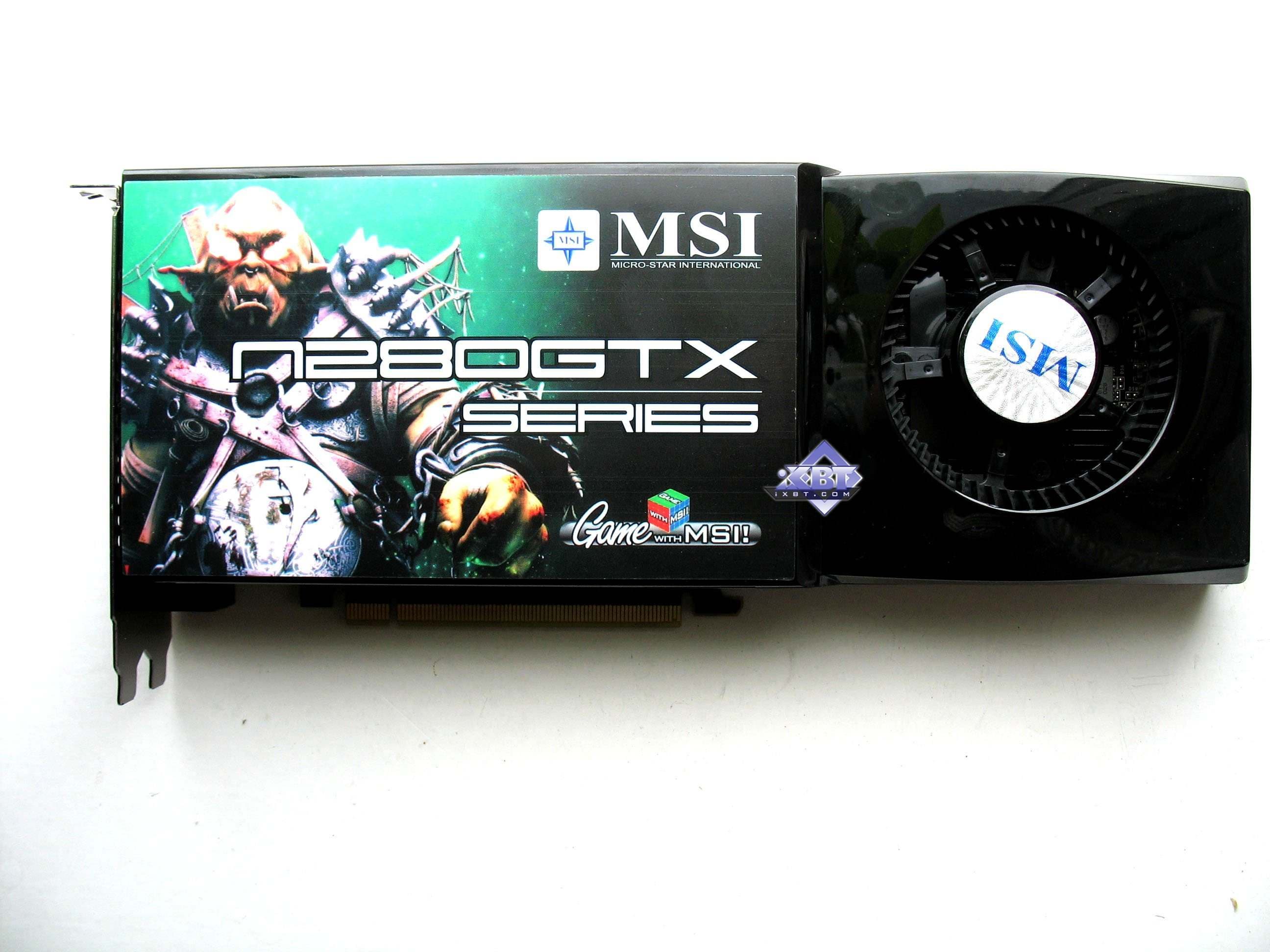

Даже не требуется особых комментариев насчет дизайна GTX 280, поскольку картa — это все тa же эталонная плата, о которой мы уже рассказывали в материале (GTX280)

О системе охлаждения GTX 280 мы также уже писали.

Напоминаем еще раз важный момент: длина ускорителя — 270 мм, как у 8800 GTX/Ultra, поэтому в корпусе должно быть достаточно места для установки такой конструкции. А также обратим внимание на ширину кожуха, которая неизменна вдоль всей длины, а следовательно на материнской плате за PCI-E x16 разъемом не должно быть никаких портов и высоких конденсаторов, причем на ширину 30 мм (то есть не только за самим слотом PCI-E, но за соседним с ним не должно быть никаких высоких частей на системной плате).

Видеокарты этой серии оснащены гнездом для подключения звукового потока с аудио-карты для передачи его затем на HDMI (с помощью переходника DVI-to-HDMI), то есть сама видеокарта не оснащена аудио-кодеком, но осуществляет прием сигнала от внешней звуковой карты. Поэтому, если кому эта функция важна, следите за тем, чтобы в комплекте поставки видеокарты был аудио-шнурок для этих целей.

Также напомним, что питание ускорителя осуществляется с помощью ДВУХ разъемов, причем у GTX 280 8 и 6 пин (потому обязательно смотрите соответствующий переходник в комплекте поставки).

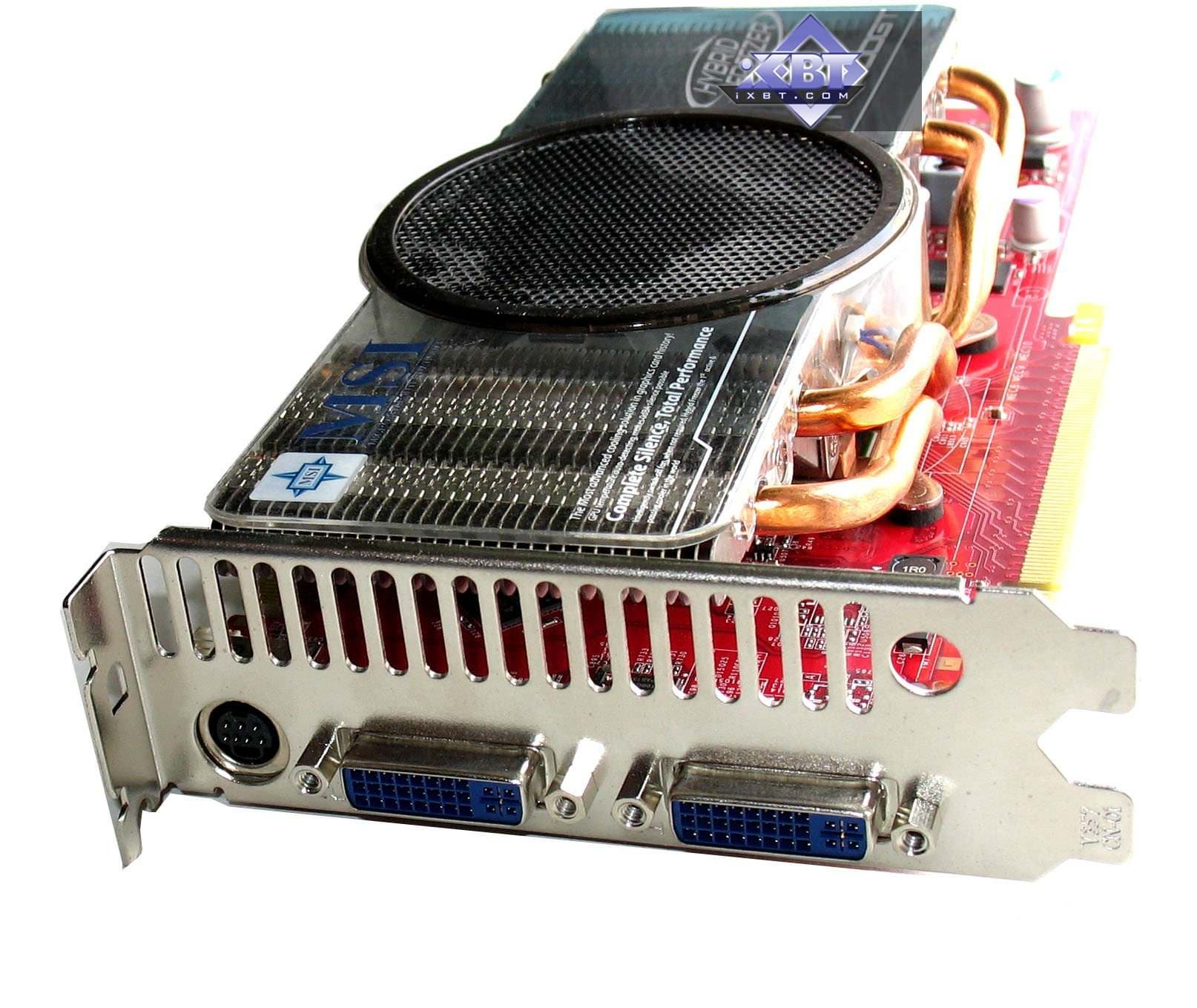

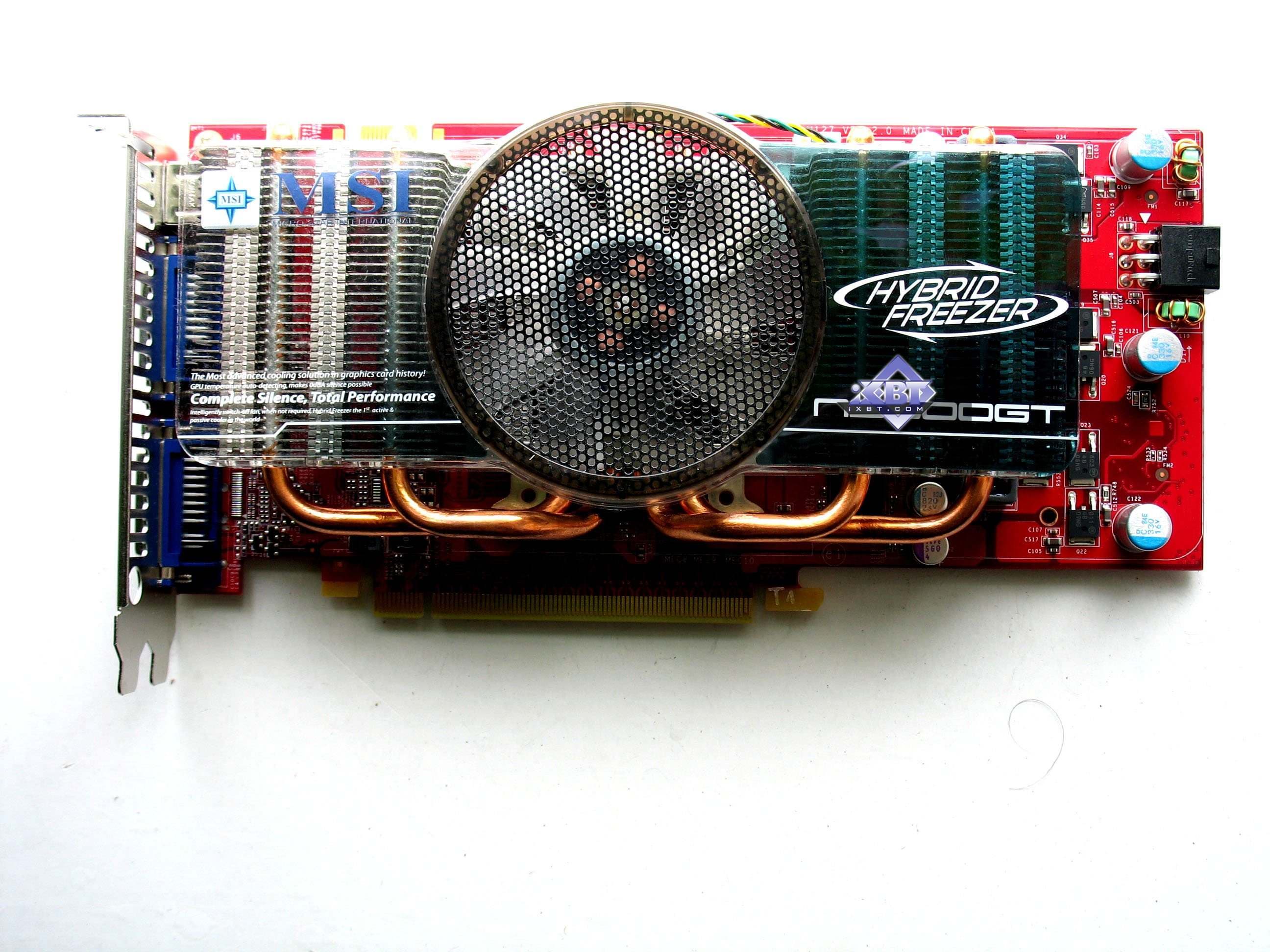

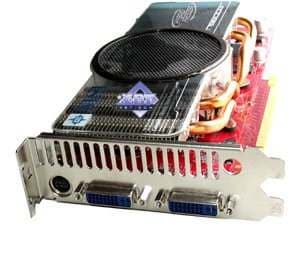

Теперь изучим карту на базе 9600 GT. С первого взгляда она очень похожа на референс, однако есть и некоторые свои особенности, прежде всего связанные с обводкой питания, ведь у карты нестандартно высокий объем памяти. Но самое примечательное у данной карты — это ее система охлаждения.

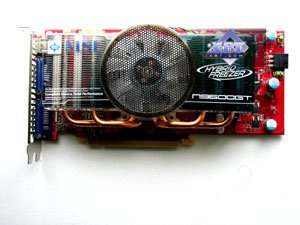

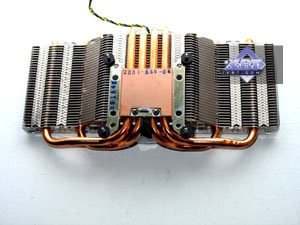

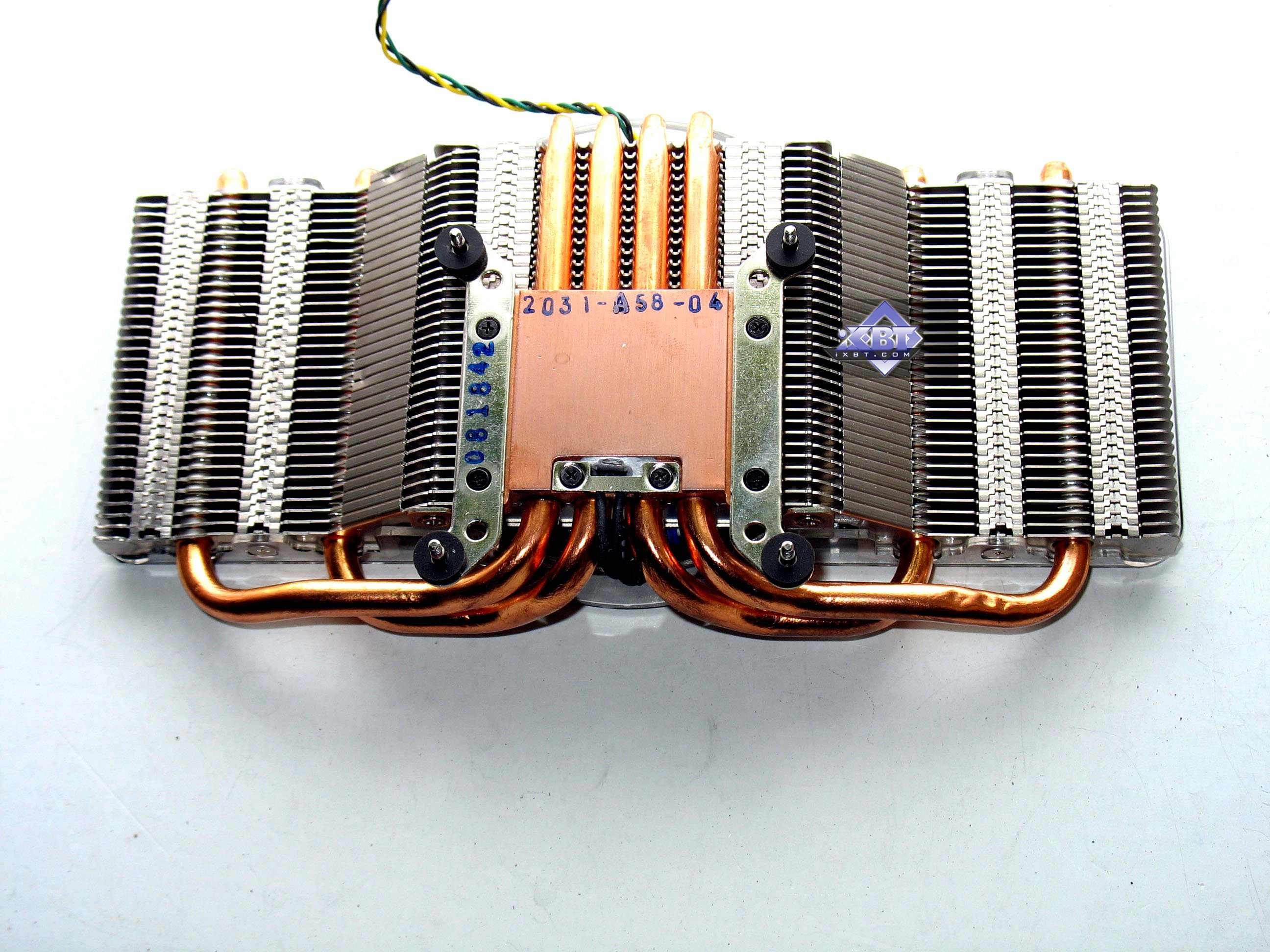

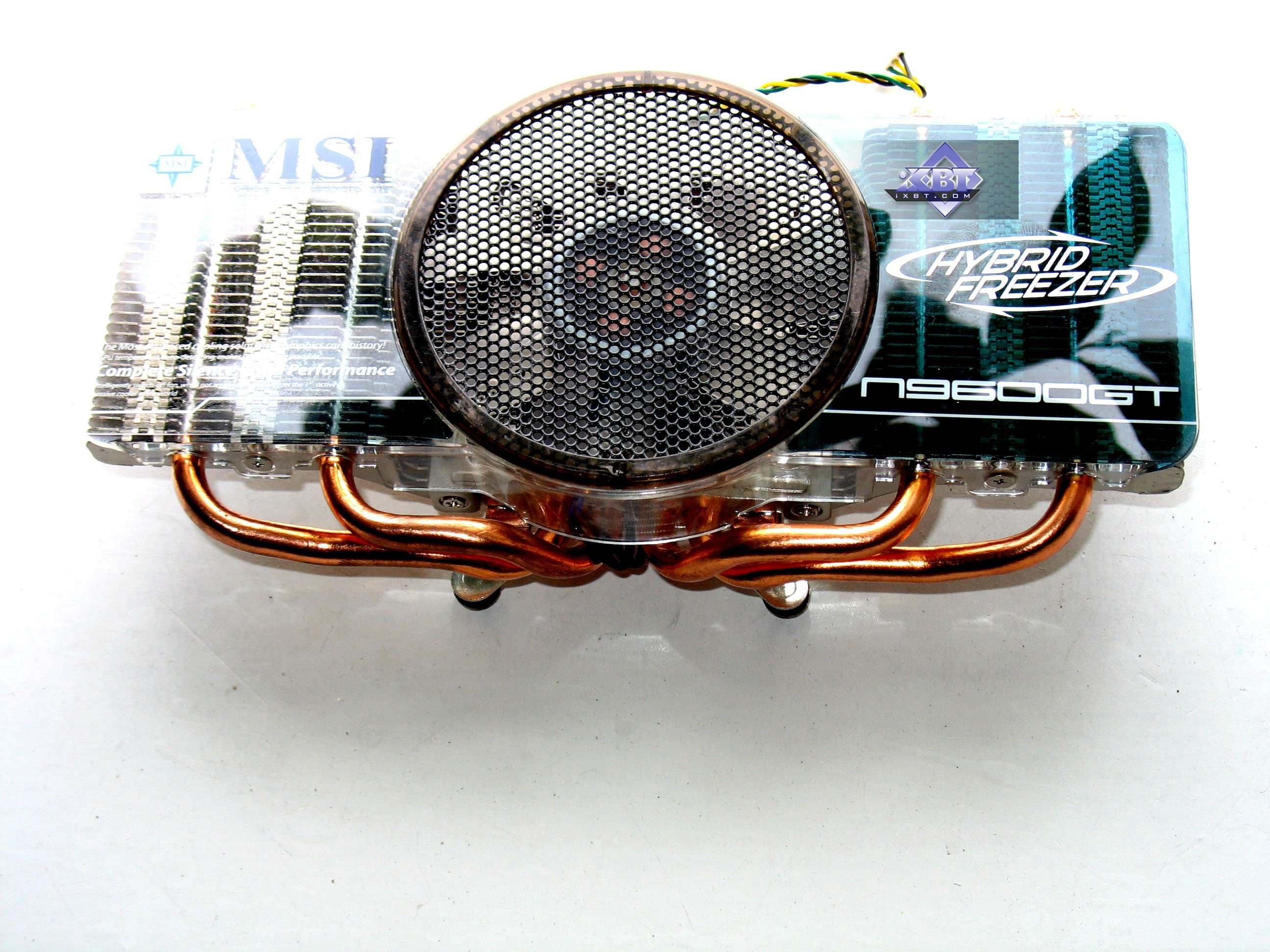

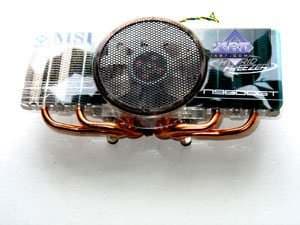

Для кулера маркетологи придумали вот такое звонкое название — Hybrid Freezer. Гибридность — в том, что кулер имеет огромный радиатор, присущий обычно пассивным системам охлаждения, но вместе с тем оснащен вентилятором приличных размеров, работающим на малых оборотах. Если не считать, что система охлаждения сделала карту двухслотовой, в целом такой кулер очень неплох!

У каждый карты имеется гнездо TV-выхода, которое уникально по разъему, и для вывода изображения на ТВ как через S-Video, так и по RCA, требуются специальные адаптеры-переходники, поставляемые вместе с картой. Более подробно о ТВ-выходе можно почитать здесь.

Подключение к аналоговым мониторам с d-Sub (VGA) производится через специальные адаптеры-переходники DVI-to-d-Sub. Также поставляются переходники DVI-to-HDMI (мы помним, что данные ускорители поддерживают полноценную передачу видео и звука на HDMI-приемник), поэтому проблем с такими мониторами также не должно быть.

Максимальные разрешения и частоты:

  • 240 Hz Max Refresh Rate
  • 2048 × 1536 × 32bit x85Hz Max — по аналоговому интерфейсу
  • 2560 × 1600 @ 60Hz Max — по цифровому интерфейсу (все DVI-гнезда с Dual-Link)

Что касается возможностей видеокарт по проигрыванию MPEG2 (DVD-Video), то еще в 2002 году мы изучали этот вопрос, с тех пор мало что поменялось. В зависимости от фильма загрузка CPU при проигрывании на современных видеокартах не поднимается выше 25%.

По поводу HDTV. Одно из исследований также проведено, и с ним можно ознакомиться здесь.

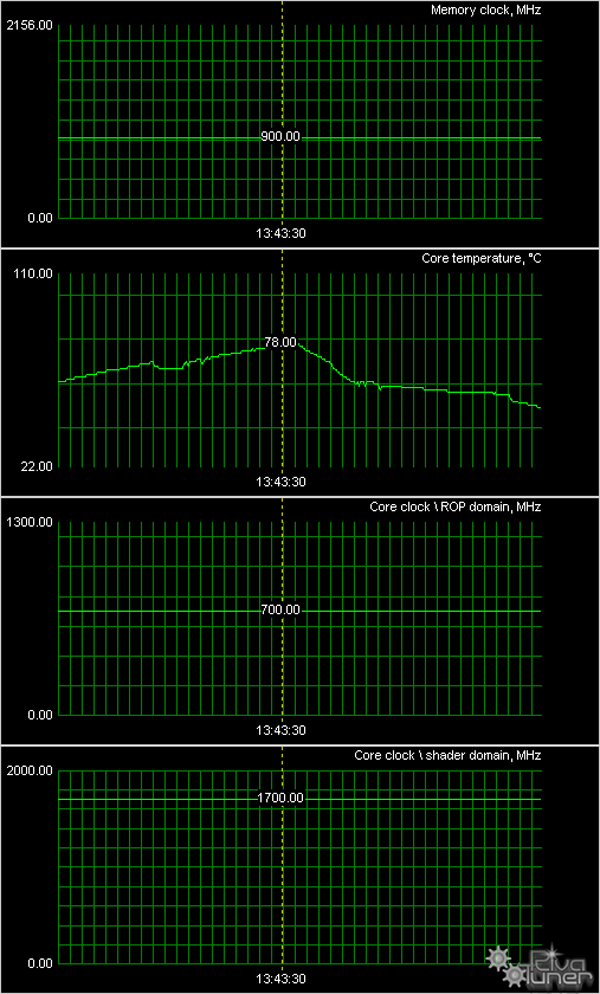

Мы провели исследование температурного режима с помощью утилиты RivaTuner (автор А.Николайчук AKA Unwinder) и получили следующие результаты:

MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E



СО прекрасно доказала свою высокую эффективность.

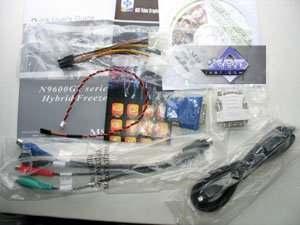

Теперь о комплектации.

Базовый комплект поставки должен включать в себя: руководство пользователя, диск с драйверами и утилитами, переходник-адаптер DVI-to-VGA, DVI-to-HMDI адаптер, адаптер компонентного вывода (TV-out), а также разветвитель внешнего питания и аудио-шнурок для соединения со звуковой картой (для передачи звука по HDMI). Ниже мы покажем, что предлагается к каждой карте дополнительно.



MSI N280GTX-OC (Geforce GTX 280) 1024MB PCI-E

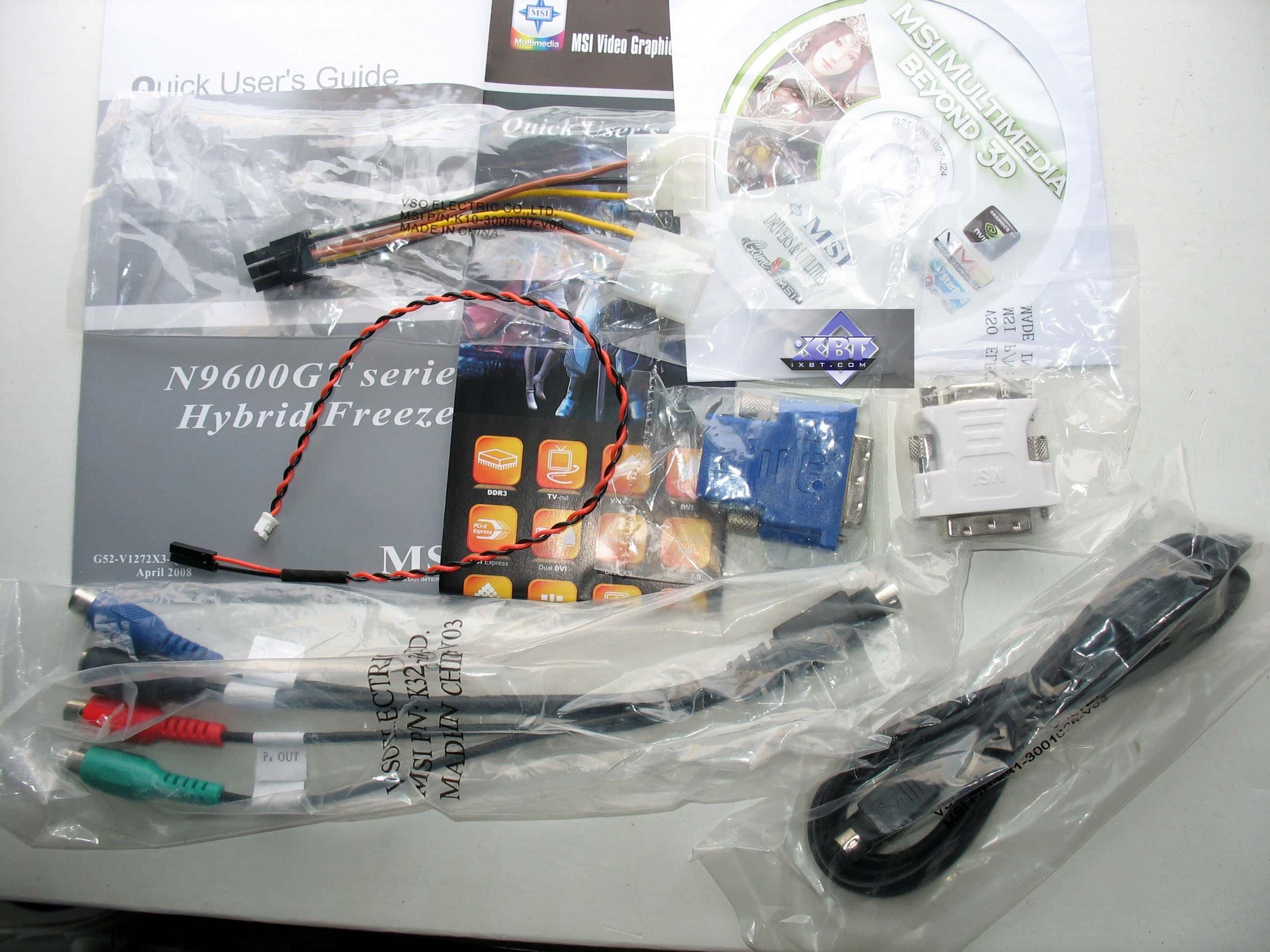

MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E
Комплекты поставки идентичные, отличаются лишь тем, что в случае GTX 280 поставляется не один, а два разветвителя питания (один из них 8-пиновый). В целом комплектация удовлетворяет базовым требованиям.


Упаковки.

MSI N280GTX-OC (Geforce GTX 280) 1024MB PCI-E

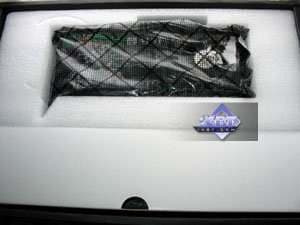

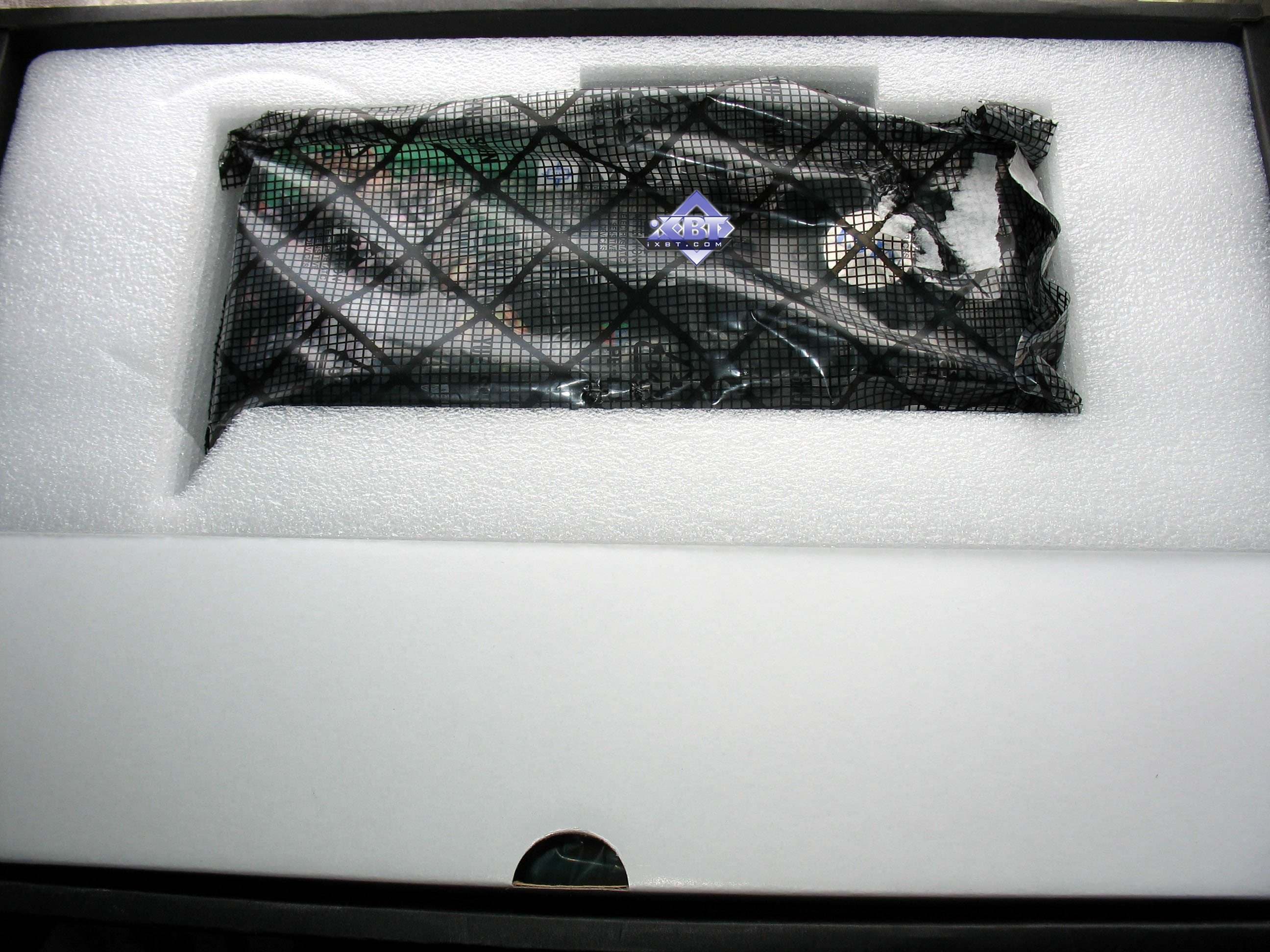

Бокс в супер-обложке с ручкой (сумка), все разложено внутри по отсекам, карта находится в углублении из полипеноуретана, поэтому сохранность при транспортировке гарантирована.

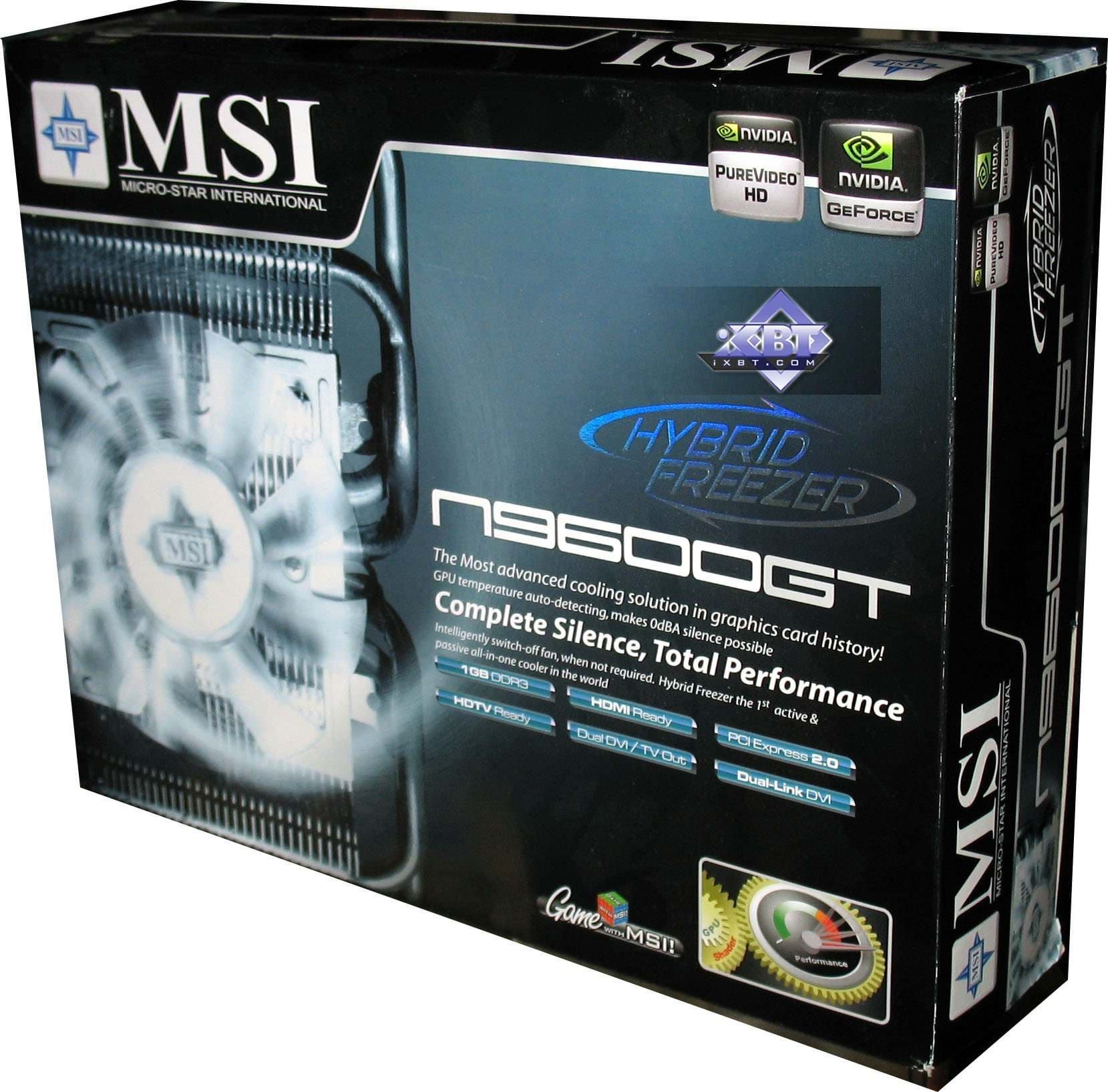

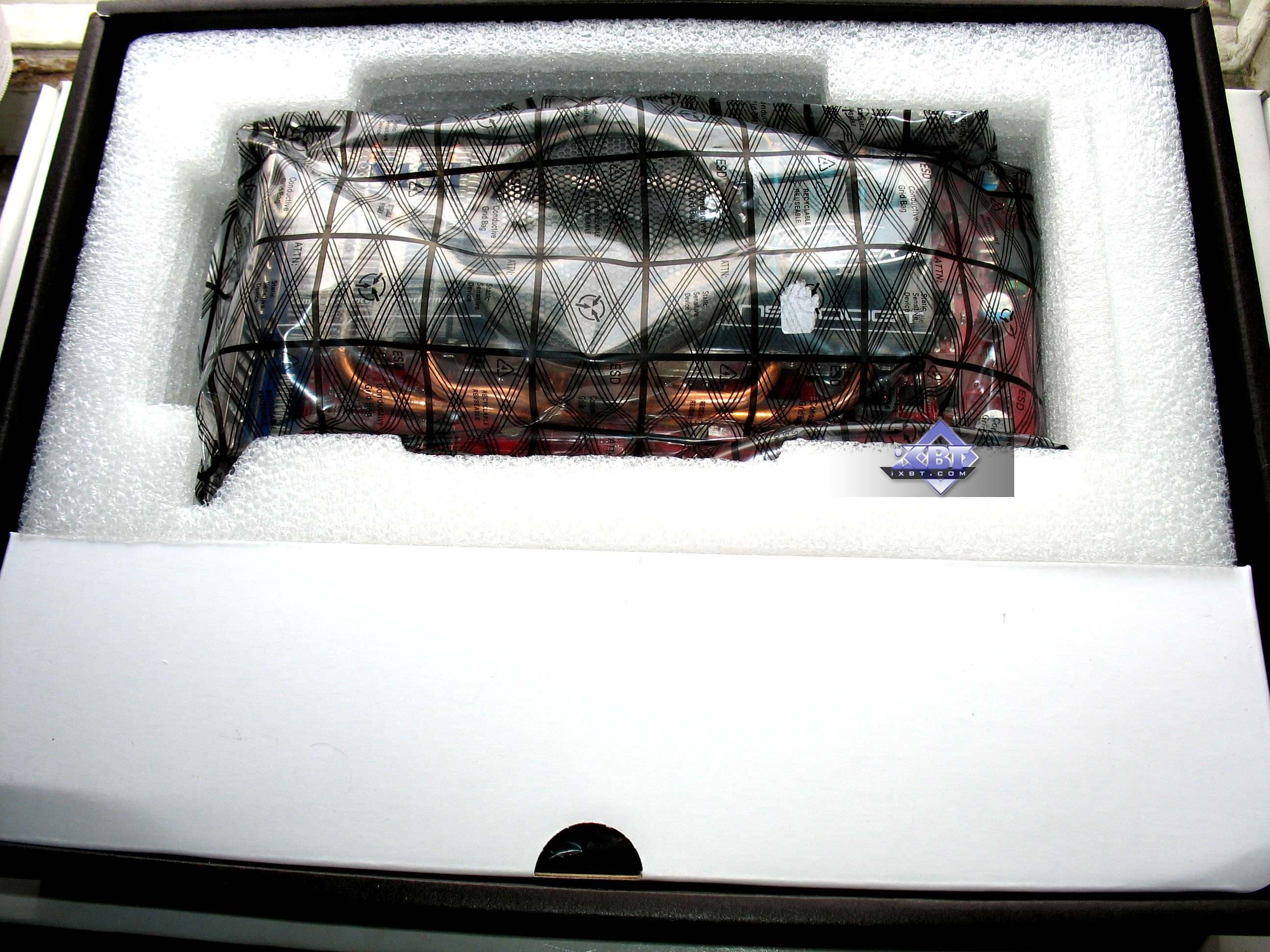

MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E

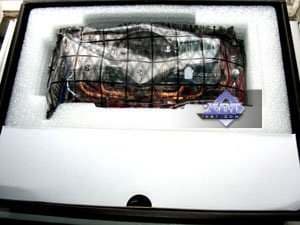

Аналогичная упаковка, лишь размеры меньше.



Установка и драйверы

Конфигурация тестового стенда:

  • Компьютер на базе Intel Core2 (775 Socket)
    • процессор Intel Core2 Extreme QX9650 (3000 MHz);
    • системная плата Zotac 790i Ultra а чипсете Nvidia nForce 790i Ultra;
    • оперативная память 2 GB DDR3 SDRAM Corsair 2000MHz (CAS (tCL)=5; RAS to CAS delay (tRCD)=5; Row Precharge (tRP)=5; tRAS=15);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
    • блок питания Tagan TG900-BZ 900W.
  • операционная система Windows Vista 32bit SP1; DirectX 10.1;
  • монитор Dell 3007WFP (30").
  • драйверы ATI версии CATALYST 8.6; Nvidia версии 175.19 и 177.34.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Call Of Juarez (Techland/Ubisoft) — DirectX 9.0, shaders 3.0 (HDR), demo (demo Тестирование проводилось при настройках, выставленных на максимальное качество. Батник для прогона прилагается.

  • S.T.A.L.K.E.R. 1.003 (GSC Game World/THQ) — DirectX 9.0, демо для запуска. Файлы надо положить в рабочий каталог игры, где все savegames (Documents and settings). После запуска игры, загрузить уровень ixbt3 и, выйдя в консоль, запустить демо: demo_play ixbt3. Настройки тестирования — maximum (ВКЛЮЧЕНО ДИНАМИЧЕСКОЕ ОСВЕЩЕНИЕ).

  • 3DMark Vantage 1.00 (FutureMark) — DirectX 10.0, shaders 4.0, мультитекстурирование, настройки тестирования — Extreme

  • CRYSIS 1.2 (Crytek/EA), DirectX 10.0, shaders 4.0, (батник и демо для запуска), настройки тестирования — Very High, используется два уровня RESCUE и HARBOR).

    Выражаем благодарность компании CRYTEK за написание timedemo для iXBT.com.

  • Company Of Heroes Opposing Fronts (Relic Entertainment/THQ) — DirectX 10.0, shaders 4.0, батник для запуска. После вхождения в игру вызвать опцию настроек, выбрать раздел по графике и нажать на кнопку с тестом. Тестирование проводилось при максимальном качестве.

  • World In Conflict 1.007 (Massive Entertainment/Sierra) — DirectX 10.0, shaders 4.0, После вхождения в игру вызвать опцию настроек, выбрать раздел по графике и нажать на кнопку с тестом. Тестирование проводилось при максимальном качестве (very high с регулировкой АА и АФ).

  • 3DMark06 1.10 (FutureMark) — DirectX 9.0c, мультитекстурирование, настройки тестирования — trilinear,





Производительность видеокарт

Читатели, которые хорошо разбираются в трехмерной графике, смогут разобраться, посмотрев диаграммы далее, и сделают для себя вывод. А для новичков и тех, кто только-только занялся вопросом выбора видеокарты, мы сделаем некоторые пояснения.

Во-первых, имеет смысл ознакомиться с нашими краткими справочниками по семействам современных видеокарт и процессоров, на основе которых они выпускаются. Следует отметить частоты работы, поддержку современных технологий (шейдеры), а также конвейерную архитектуру.



Справочник по ATI RADEON X1300-1600-1800-1900-х серий

Справочник по Nvidia Geforce 7300-7600-7800-7900-х серий

Во-вторых, в разделе 3D-Video наш читатель, который только-только столкнулся с проблемой выбора видеокарты, и растерян, может ознакомиться как с азами трехмерной графики (все равно они понадобятся, ведь запуская игру, и входя в ее настройки, пользователь столкнется с такими понятиями, как текстуры, освещение и т.д.), так и с базовыми материалами по новым продуктам. Всего компаний, выпускающих ныне популярные графические процессоры, две: AMD (графикой занимается подразделение ATI) и Nvidia (Есть еще Matrox, S3, однако их доля в дискретной графике сегодня меньше 1%, и потому их можно не брать во внимание). Поэтому основная масса информации разбита именно на две части. Ежемесячно выходит также 3DSpeed, где как бы сводятся в одно все сравнения различных карт для разных ценовых секторов.

В-третьих, посмотрим на тесты рассматриваемых сегодня карт. Анализ каждого теста проводить не будем, в конце тестов подведем итоги. Ну и мы проведем анализ производительности ТОЛЬКО карты на базе 9600 GT, поскольку GTX 280 имеет точно такие же частоты, как и ранее изученная нами такая же плата, и потому весь анализ по такому продукту — тут.

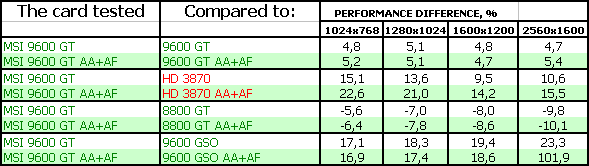

S.T.A.L.K.E.R.



Результаты тестов (ДИАГРАММЫ!!!): S.T.A.L.K.E.R.

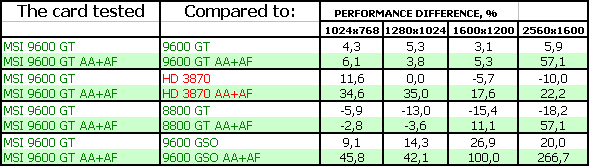

World In Conflict



Результаты тестов (ДИАГРАММЫ!!!): World In Conflict

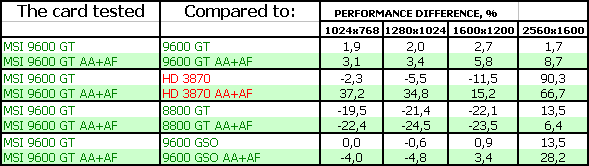

CRYSIS, Rescue, DX10, Very High



Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Rescue, DX10, Very High



CRYSIS, Harbor, DX10, Very High



Результаты тестов (ДИАГРАММЫ!!!): CRYSIS, Harbor, DX10, Very High

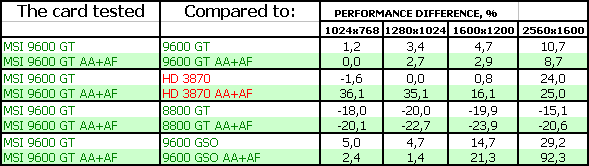

Call Of Juarez



Результаты тестов (ДИАГРАММЫ!!!): СoJ



Company Of Heroes



Результаты тестов (ДИАГРАММЫ!!!): CoH

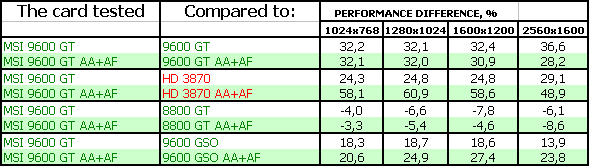

3DMark Vantage: Graphics MARKS



Результаты тестов (ДИАГРАММЫ!!!): 3DMark Vantage: Graphics MARKS



3DMark06: SHADER 2.0 MARKS



Результаты тестов (ДИАГРАММЫ!!!): 3DMark06 SM2.0 MARKS

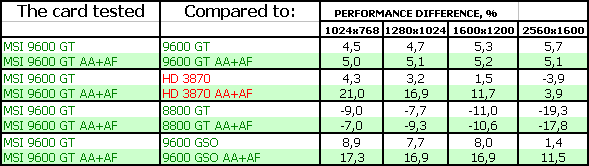

3DMark06: SHADER 3.0 MARKS



Результаты тестов (ДИАГРАММЫ!!!): 3DMark06 SM3.0 MARKS



Выводы

MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E — очень хороший продукт по всем параметрам и для своей цены! Пользователь получает и оптимальную производительность (согласно ценовому классу), и бесшумную работу эффективного кулера, и как бонус — повышенные частоты работы, что выделяет карту от остальных аналогов.

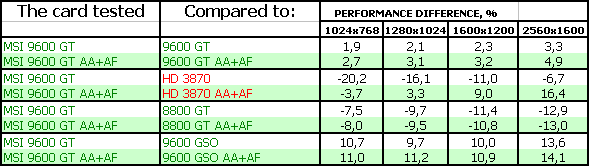

Любопытно заметить, что приросты относительно регулярного 9600 GT сильно отличаются от приложения к приложению, и особенно заметны там, где очень активно работают оптимизации в драйверах (например, 3DMark).

Некоторым минусом может служить двухслотовая СО, однако в современных условиях это малозначительно, поскольку минус играет большую только для баребонных систем, но туда по-прежнему ставят более слабые ускорители.

MSI N280GTX-OC (Geforce GTX 280) 1024MB PCI-E — а это почти самый мощный на сегодня ускоритель (пока мы еще не тестировали аналогичный разогнанный продукт от BFG, где частота работы шейдерного блока выше, хотя остальное ядро работает на более низких, чем у продукта MSI частотах, поэтому сложно сказать — кто будет быстрее). Для любителей всего самого нового и передового и мощного — лучший выбор (именно для энтузиастов, готовых за первенство по скорости на однопроцессорных решениях отдавать просто баснословно огромные деньги). Для остальных пользователей — просто интересный пример самого быстрого ускорителя.

Выбор, как обычно, за нашими читателями. Мы даем лишь информацию о том или ином продукте, но не даем прямых указаний по выбору того или иного изделия.

И еще один момент, который мы будем повторять из обзора в обзор. Придя к решению о самостоятельном выборе трехмерного ускорителя, то бишь видеокарты в своем компьютере, пользователь должен осознавать, что он меняет одну из основных составляющих работы его системного блока, которая может потребовать дополнительной настройки для более лучшего быстродействия или включения ряда качественных функций. Это не конечный потребительский продукт, а комплектующее звено. И поэтому пользователь должен понимать, что для получения наибольшей отдачи от новой видеокарты ему придется познать некоторые азы трехмерной графики. Да и графики в целом. Если он не хочет этим заниматься, то не стоит приступать к самостоятельному апгрейду в этом плане: лучше приобретать готовые системные блоки с уже настроенным ПО (а также он будет обеспечен технической поддержкой со стороны компании-сборщика такого системника), либо приставки для игр, где ничего настраивать не надо, все включено что надо уже в самой игре.

И еще: хотим отдельно сказать насчет набора тестовых инструментов:

В обновленном и дополненном материале, посвященном инструменту тестирования FRAPS, мы наглядно показали, как неточны и ненадежны тесты, полученные с помощью этой утилиты, а иного инструмента, кроме встроенных в игры бенчмарков, у тестеров и нет.

Из этой статьи, также из первичного материала становится понятно, что как-то еще сносно (хотя опять же, с огромным потенциалом ошибок, ибо точность измерения зависит от конкретного тестера: вовремя он запустит и выключит FRAPS или же по какой-либо причине опоздает или наоборот раньше положенного момента сделает это) можно тестировать игры со встроенными и ОДИНАКОВО повторяющимися демками. Однако я сам лично сталкивался со случаями, когда в начале прохода демки или в самом конце — идут резкие перепады по нагрузке. И ошибка тестера, который запустил или остановил утилиту на полсекунды или на секунду раньше или позже — приводит к изменению среднего FPS на 15-20%. Это уже не погрешность, а никуда не годный результат. На одной карте запустил чуть раньше, на другой — чуть позже (невольно, разумеется, без умысла) — и получил совсем иную картину соотношений.

Но и это не главное. Дело в том, что таких игр со встроенными демками уже почти не найти. И тестеры идут на соверщенно неприемлемый, с нашей точки зрения, шаг, когда замер в игре делается простым проходом по прямой линии от точки начала загрузки сцены до какой-то условной финишной точки (ближайщего забора, фонаря, дерева и т.д.).

Всем понятно, что нереально пройти ОДИН и тот же путь в игре ТОЧНО ДО МИЛЛИМЕТРА также на разных картах и разных разрешениях. Плюс такие игры всегда вносят элемент случайности в сцену, и объекты даже могут быть расположены чуть иначе на ТОЙ ЖЕ СЦЕНЕ.

К сожалению, читатель на ресурсах, предлагающих огромное число тестов, не найдет — как они тестировали в той или иной игре (кроме тех, где есть бенчмарк)

Поэтому мы считаем, что пусть будет не столь велик набор тестовых игр, но все тесты прозрачны, точны, и, главное, прекрасно отражают картину соотношения ускорителей.

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших i3D-Speed и i3D-Quality.



По результатам исследования получают награду в номинации «Оригинальный дизайн» (за июль) следующие карты:

  1. MSI N9600GT Hybrid Freezer (Geforce 9600 GT) 1024MB PCI-E


Благодарим компании MSI Russia и лично Марию Кислякову за предоставленные видеокарты

Блок питания для тестового стенда предоставлен компанией TAGAN
Монитор Dell 3007WFP для тестовых стендов предоставлен компанией Nvidia
